Z30454 - Strumento di montaggio auto ULTIMATE SPEED - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto di stoccaggio per ruote
Marca	Ultimate Speed
Modello	Z30454
Altezza totale	~1,13 m
Peso (senza accessori)	~2,2 kg
Materiale	Acciaio, alluminio, PP (polipropilene)
Capacità	Fino a 4 ruote, cerchi fino a 18 pollici (45,72 cm), larghezza del pneumatico fino a 225 mm
Alimentazione	Senza alimentazione
Funzioni principali	Stoccaggio verticale di cerchi con o senza pneumatici, misurazione della pressione e profondità del battistrada, organizzazione degli accessori
Accessori inclusi	Copertura protettiva con cerniera, 4 pastiglie per pneumatici (anteriore sinistra, anteriore destra, posteriore sinistra, posteriore destra), controller di aria compressa (0,7-3,5 bar / 10-50 psi), controller di profondità del battistrada (0-20 mm), vassoio di stoccaggio (2 pezzi)
Sicurezza	Utilizzare su superficie orizzontale e stabile, non caricare durante lo spostamento, caricare dal basso verso l'alto, non far ribaltare
Manutenzione e pulizia	Pulire con un panno umido, non utilizzare prodotti chimici né oggetti appuntiti, controllare regolarmente l'assenza di danni
Pezzi di ricambio e riparabilità	Riparazione non prevista dall'utente; pezzi di ricambio non disponibili singolarmente
Informazioni generali	Versione 06/2011, uso domestico esclusivamente, non professionale
Riciclaggio	Imballaggio riciclabile, prodotto usato da smaltire presso il centro di riciclaggio secondo le normative locali

Domande frequenti - Z30454 ULTIMATE SPEED

Come assemblare il supporto di stoccaggio per ruote?

Per assemblare il supporto, incastrare la croce e le estensioni utilizzando le viti fornite. Inserire un tubo centrale nella croce, inserire un perno nel foro inferiore e posizionare un disco. Posizionare il cerchio con il pneumatico, quindi ripetere l'operazione per le ruote successive. Terminare con il tratto di tubo terminale. Se si utilizza il vassoio di stoccaggio, assemblare i due pezzi con le viti e posizionarlo sul tubo terminale.

Quali tipi di pneumatici si possono stoccare?

Il supporto è adatto a tutti i cerchi di veicoli privati comuni fino a 18 pollici (45,72 cm) e a tutti i cerchi usuali fino a 225 mm di larghezza del pneumatico.

Come utilizzare il controller di aria compressa?

Inserire completamente il misuratore del controller prima dell'uso. Posizionarlo sulla valvola del pneumatico e leggere la pressione sul misuratore che fuoriesce, nell'unità appropriata. Se la pressione è troppo alta, premere la valvola con il beccuccio laterale del controller per far uscire aria. Questo controller è destinato a un controllo approssimativo; per una misurazione precisa, recarsi in una stazione di servizio.

Come utilizzare il controller di profondità del battistrada?

Inserire il controller nella scanalatura del pneumatico e leggere la profondità. L'apparecchio indica la profondità minima normativa (1,6 mm) e la profondità raccomandata per i pneumatici invernali (4 mm). Questo controllo è un controllo approssimativo; per una verifica precisa, consultare un'officina.

Come pulire l'apparecchio?

Utilizzare un panno umido per la pulizia. Non utilizzare prodotti per la pulizia, solventi né oggetti appuntiti. Controllare regolarmente l'assenza di danni o usura.

Quali sono le istruzioni di sicurezza importanti?

Posizionare sempre il supporto su un pavimento orizzontale, piano e stabile. Non spostarlo una volta caricato con le ruote. Caricare sempre dal basso verso l'alto per evitare il ribaltamento. Utilizzare entrambe le mani durante la manipolazione e non utilizzarlo per altri scopi.

Cosa fare in caso di pezzo difettoso?

Se un pezzo è difettoso o usurato, non utilizzare più l'apparecchio. I pezzi di ricambio non sono disponibili singolarmente; contattare il servizio post-vendita o riportare il prodotto al punto vendita. La riparazione da parte dell'utente non è prevista.

Come installare il vassoio di stoccaggio?

Assemblare i due pezzi del vassoio utilizzando le viti fornite (usare un cacciavite a croce PH1). Rimuovere delicatamente il tappo dal tratto di tubo terminale con un cacciavite, quindi posizionare il vassoio sul tubo.

Il supporto può essere spostato con i pneumatici?

No, il supporto di stoccaggio per ruote non deve mai essere spostato quando è caricato con cerchi e pneumatici, a causa del rischio di ribaltamento e di lesioni.

Dove posizionare il supporto di stoccaggio per ruote?

Scegliere una posizione definitiva prima di caricare i pneumatici. Il supporto deve essere posizionato su un pavimento orizzontale, piano e stabile (ad esempio un pavimento in cemento). La superficie non deve essere inclinata; verificare con una livella a bolla se necessario.

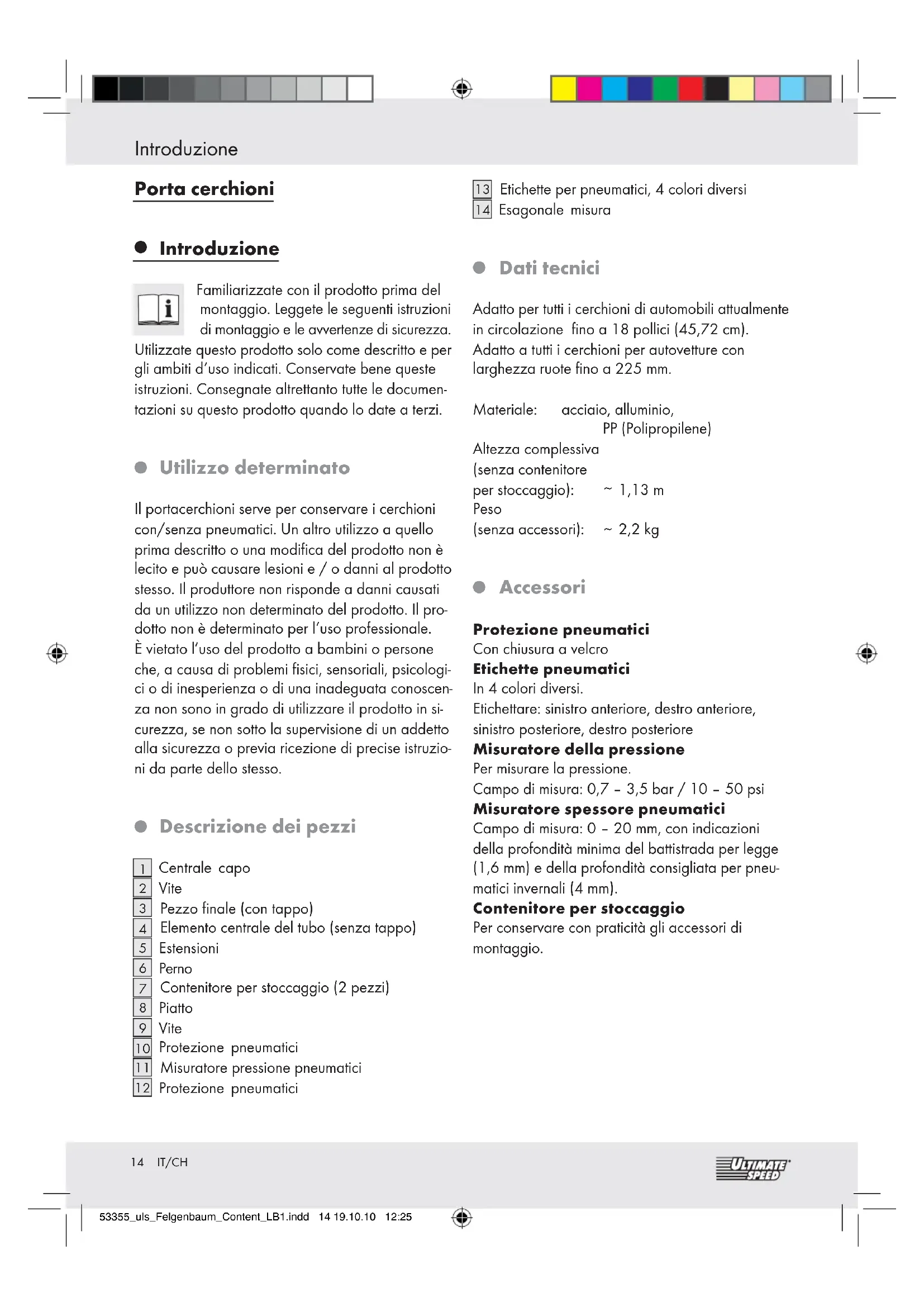

MANUALE UTENTE Z30454 ULTIMATE SPEED

Utilizzo determinato....Pagina 14

Descrizione dei pezzi....Pagina 14

Dati tecnici....Pagina 14

Accessori ......Pagina 14

Norme di sicurezza......Pagina 15

Montaggio......Pagina 15

Istruzioni per l'uso degli accessori....Pagina 15

Cura e manutenzione....Pagina 15

Familiarizzate con il prodotto prima del montaggio. Leggete le seguenti istruzioni di montaggio e le avvertenze di sicurezza.

Utilizzate questo prodotto solo come descritto e per gli ambiti d'uso indicati. Conservate bene queste istruzioni. Consegnate altrettanto tutte le documentazioni su questo prodotto quando lo date a terzi.

Utilizzo determinato

Il portacerchioni serve per conservare i cerchioni con/senza pneumatici. Un altro utilizzo a quello prima descritto o una modifica del prodotto non è lecito e può causare lesioni e / o danni al prodotto stesso. Il produttore non risponde a danni causati da un utilizzo non determinato del prodotto. Il prodotto non è determinato per l'uso professionale. È vietato l'uso del prodotto a bambini o persone che, a causa di problemi fisici, sensoriali, psicologici o di inesperienza o di una inadeguata conoscenza non sono in grado di utilizzare il prodotto in sicurezza, se non sotto la supervisione di un addetto alla sicurezza o previa ricezione di precise istruzioni da parte dello stesso.

- Descrizione dei pezzi

1 Centrale capo
2 Vite
3 Pezzo finale (con tappo)
4 Elemento centrale del tubo (senza tappo)
5 Estensioni
6 Perno
7 Contenitore per stoccaggio (2 pezzi)
8 Piatto
9 Vite
10 Protezione pneumatici
11 Misuratore pressione pneumatici
12 Protezione pneumatici

13 Etichette per pneumatici, 4 colori diversi
14 Esagonale misura

• Dati tecnici

Adatto per tutti i cerchioni di automobili attualmente in circolazione fino a 18 pollici (45,72 cm).

Adatto a tutti i cerchioni per autovetture con larghezza ruote fino a 225 mm.

Materiale: acciaio, alluminio, PP (Polipropilene)

Altezza complessiva

(senza contenitore

per stoccaggio): \~ 1,13 m

Peso

(senza accessori): \~ 2,2 kg

- Accessori

Protezione pneumatici

Con chiusura a velcro

Etichette pneumatici

In 4 colori diversi.

Etichettare: sinistro anteriore, destro anteriore, sinistro posteriore, destro posteriore

Misuratore della pressione

Per misurare la pressione.

Campo di misura: 0,7 - 3,5 bar / 10 - 50 psi

Misuratore spessore pneumatici

Campo di misura: 0 - 20 mm, con indicazioni della profondità minima del battistrada per legge (1,6 mm) e della profondità consigliata per pneumatici invernali (4 mm).

Contenitore per stoccaggio

Per conservare con praticità gli accessori di montaggio.

Norme ... / Montaggio / Istruzioni per l'uso degli ... / Cura e manutenzione

Norme di sicurezza

Non ribaltare il portacerchioni!

AVVISO! SITUAZIONE DI PROBABILE PERICOLO; LIEVE RISCHIO DI FERIMENTO PER LE PERSONE: PERICOLO DI RIBALTAMENTO.

Il portacerchioni deve essere posizionato su di un pavimento perfettamente orizzontale, liscio e solido (ad es. in cemento) La superficie di installazione non deve essere inclinata, altrimenti il carrello non sarà stabile! (Verifi care con la livella a bolla d'aria!)
Il portacerchioni non deve essere utilizzato per altri scopi, pena il rischio di danni a persone.
A causa del rischio di ribaltamento, spostare il portacerchioni sempre quando è vuoto (ossia togliendo cerchioni e pneumatici).
È vietato ribaltare il portacerchioni, a causa del rischio di arrecare danni a persone.
Onde evitare danni a persone, non utilizzare il portacerchioni nel caso si riscontrino difetti.
■ Manovrare il portacerchioni sempre con due mani.
A causa del rischio di ribaltamento e di relativo danno a persone, caricare il

portacerchioni SOLO dal basso verso l'alto.

- Montaggio

Prima di inserire gli pneumatici scegliere la posizione finale del portacerchioni.

1) Innestare il pezzo centrale e la base e fissarli con le viti fornite (eventualmente aiutarsi con un martello in gomma). (Contenuto: posizione 2). Utilizzare la chiave esagonale misura 10 in dotazione.
2) Inserire il tubo intermedio (senza tappo) nel pezzo centrale. Inserire la spina nel foro inferiore e appoggiare il piatto.
3) Inserire il cerchione con lo pneumatico. Ripetere la procedura per l'altro pneumatico.

4) Infine inserire il pezzo finale (con tappo). Procedere come descritto in precedenza fino a sistemare le 4 ruote.
5) Se si desidera utilizzare il contenitore per lo stoccaggio, togliere con cautela il tappo dal pezzo finale (ad es. con l'aiuto di un cacciavite a testa piatta) Inserire il contenitore nel pezzo finale del tubo.

Nota: prima di utilizzare le due parti del contenitore, fissarle con le viti in dotazione (Contenuto: posizione 9). A tale scopo utilizza-re un cacciavite a croce misura PH1.

- Istruzioni per l'uso degli accessori

I chips per pneumatici vengono messi sulle valvole per semplifi care le operazioni di stoccaggio. Il misuratore di pressione serve per un controllo approssimativo. In caso di necessità recarsi alla più vicina stazione di servizio per verifi care con precisione la pressione.

Uso: prima di utilizzare il misuratore di pressione inserire fino in fondo l'asta di livello. Poggiarla poi sulla valvola e rilevare la pressione. In caso di pressione eccessiva, spingere in fondo la valvola e far fuoriuscire l'aria premendo l'aletta laterale del misuratore. Il misuratore di spessore dello pneumatico serve per un controllo approssimativo. In caso di necessità recarsi in officina. Lo spessore dello pneumatico può variare da Paese a Paese. Informarsi sulle disposizioni vigenti nel Paese d'uso. Il contenitore serve a conservare gli accessori di montaggio.

- Cura e manutenzione

Bisogna controllare regolarmente il portacerchioni e verificare l'assenza di danni o di segni di usura. In caso vengano rilevati difetti, se ne deve sospendere l'utilizzo.
Per pulirlo utilizzare uno straccio bagnato. Non utilizzare detergenti, né solventi, né oggetti appuntiti.

Smaltimento

- Smaltimento

L'imballaggio è costituito di materiali ecologici che si possono smaltire nei punti di raccolta per riciclaggio locali.

Informazioni sulle possibilità di smaltimento del prodotto consumato sono reperibili dall'amministrazione comunale o cittadina.

Definizione del prodotto:

Porta cerchioni

Modello n.: Z30454

Versione: 06/2011
