Type product	Set voor het ontstoppen van leidingen
Merk	Parkside
Model	PRRS 15 A3
Lengte flexibele slang	15 m
Maximale werkdruk	150 bar (15 MPa)
Maximaal toelaatbare druk	180 bar (18 MPa)
Maximaal debiet	450 l/h
Max. waterinlaattemperatuur	60 °C
Compatibiliteit hogedrukreinigers	Parkside PHD 100 (behalve 2009), PHD 110, 135, 150, 170, PHDP 180
Min. leidingdiameter	40 mm
Min. buigstraal	70 mm
Max. buighoek	90°
Leveringsinhoud	Ontstoppingsset, adapter, gebruiksaanwijzing
Hoofdfuncties	Ontstoppen van leidingen, afvoerbuizen, toiletten
Onderhoud en reiniging	Reinigen met een vochtige doek; vorstvrij opbergen
Veiligheid	Draag een veiligheidsbril; steek de slang minstens tot aan de rode markering voordat u onder druk zet
Onderdelen en repareerbaarheid	Onderdelen beschikbaar op www.grizzly-service.eu; adapter ref. 30300513
Garantie	3 jaar (volgens voorwaarden)

Veelgestelde vragen - PRRS 15 A3 PARKSIDE

Welk type Parkside hogedrukreiniger is compatibel met de PRRS 15 A3?

De set is compatibel met de modellen PHD 100 (behalve modeljaar 2009), PHD 110, 135, 150, 170 en PHDP 180 met een max. druk van 150 bar.

Wat is de maximale werkdruk van de set?

De werkdruk is 150 bar (15 MPa), met een maximaal toelaatbare druk van 180 bar (18 MPa).

Wat is de lengte van de flexibele slang?

De flexibele slang is 15 meter lang.

Kan de set worden gebruikt met een hogedrukreiniger van een ander merk?

Ja, dankzij de meegeleverde adapter is de set compatibel met gangbare hogedrukreinigers van andere fabrikanten.

Welke leidingdiameter kan worden behandeld?

De set is geschikt voor leidingen met een diameter van minimaal 40 mm, met een minimale buigstraal van 70 mm en een maximale buighoek van 90°.

Hoe steek ik de slang correct in de leiding?

Duw de flexibele slang minstens tot aan de rode veiligheidsmarkering voordat u de reiniger inschakelt. Dit voorkomt letsel door de hogedrukstraal.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag een veiligheidsbril, richt de straal nooit op mensen of dieren, en verwijder de slang niet terwijl de reiniger onder druk staat.

Hoe onderhoud ik de ontstoppingsset?

Reinig hem met een vochtige doek. Hij vereist verder geen speciaal onderhoud. Bewaar hem vorstvrij.

Wat is de maximale watertemperatuur?

De waterinlaattemperatuur mag niet hoger zijn dan 60 °C om schade aan de flexibele slang te voorkomen.

Waar kan ik onderdelen vinden?

Onderdelen zijn beschikbaar op www.grizzly-service.eu. De adapter heeft bijvoorbeeld referentie 30300513.

GEBRUIKSAANWIJZING PRRS 15 A3 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

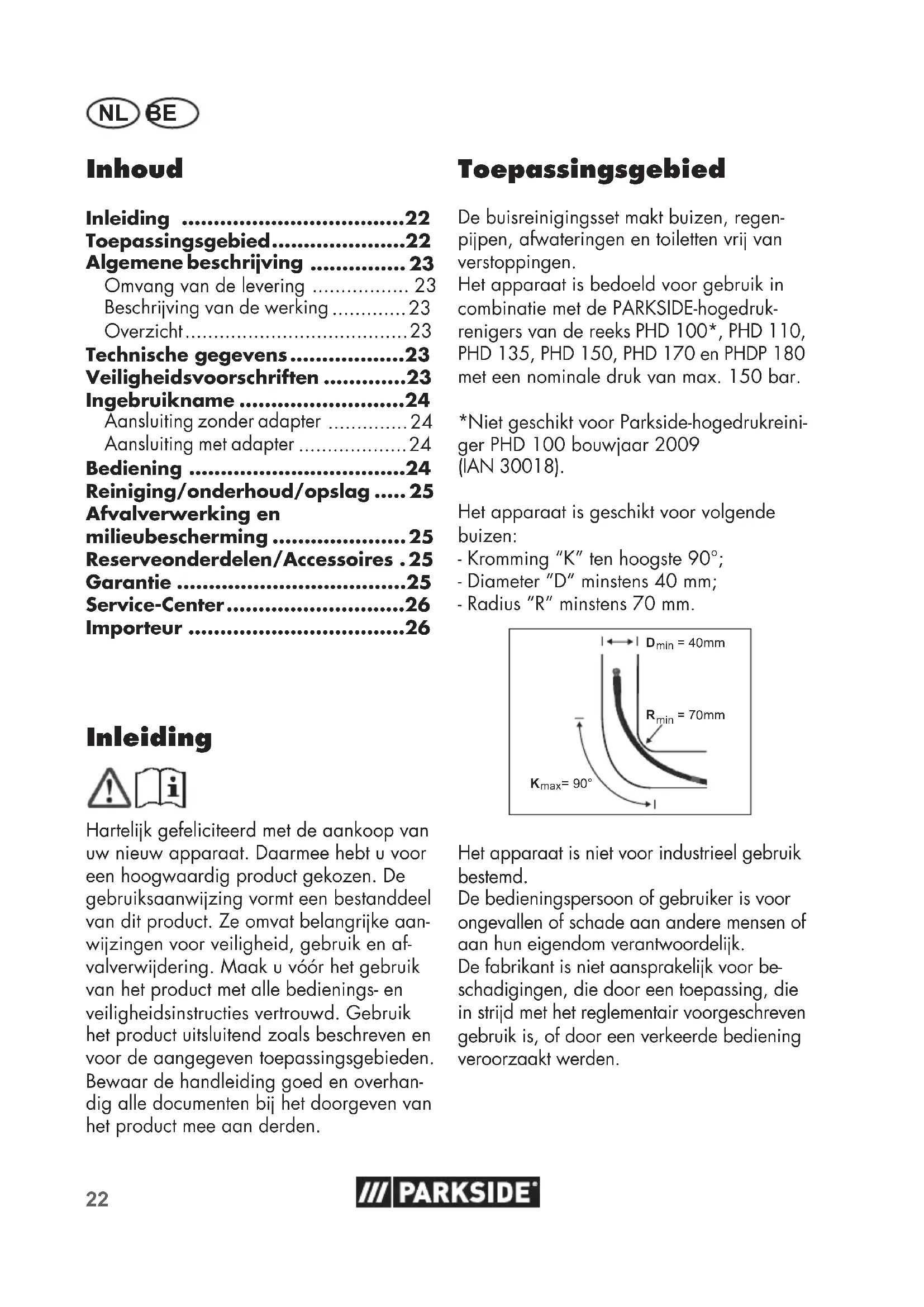

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina

Toepassingsgebied. 22

Algemene beschrijving 23

Omvang van de levering 23

Beschrijving van de werking 23

Overzicht 23

Veiligheidsvoorschriften 23

Ingebruikname 24

Aansluiting zonder adapter 24

Aansluiting met adapter 24

Bediening 24

Reiniging/onderhoud/opslag .... 25

Afvalverwerking en

milieubescherming 25

Reserveonderdelen/Accessoires .25

Garantie 25

Service-Center. 26

Importeur 26

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw/Newuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor verilgheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedienings-en verilgheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Toepassingsgebied

De buisreinigingsset macht buizen, regenpijpen, afwateringen en toletten vrij vanverstoppingen.

Het apparaat is bedoeld voor gebruik in combinatie met de PARKSIDE-hogedruk-renigers van de reeks PHD 100*, PHD 110, PHD 135, PHD 150, PHD 170 en PHDP 180 met een nominale druk van max. 150 bar.

*Niet geschikt voor Parkside-hogedrukreiniger PHD 100 bouwjaar 2009 (IAN 30018).

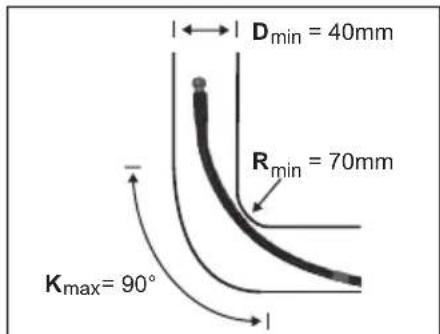

Het apparaat is geschikt voor volgende buizen:

• Kromming "K" ten hoogste 90^ ;

• Diameter "D" minstens 40 mm;

• Radius "R" minstens 70 mm.

Het apparaat is nicht voor industrieel gebruik bestemd.

De bedieningspersoon of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant is Niet aansprakelijk voor beschadigingen, die door een toepassing, die in strijk met het reglementair voorgeschreven gebruik is, of door een verkeerde bediening veroorzaakt werden.

Algemene beschrijving

De afbeeldingen=kunt u vinden op de voorste uitklappagina.

Omvang van de levering

Pak het apparaat UIT en controllerer, of de inhoud volledig is:

• Buizenreinigingsset
  -Adapter
• Gebruiksanaonwijzing

Beschrijving van de werkinq

De buisreinigungsset bestaat uit een spreiekop en een 15m Lange flexibele slang, die op een hagedrukreiniger aangesloten kan worden. Door de vier achefterwaarts gerichte hagedrukstralen worden de slang door de buis voortbewogen en de verstopping met de waterstraal opgelost.
De adapter is geschikt voor aansluiting op andere gangbare hagedrukreinigers van andere fabrikanten.

Overzicht

1 Buisreinigungsset
2 Aansluitstuk
3 Sproeikop
4 Buisreinigungsslang
5 Rode veiligheidsmarkering
6 Markeringsring
7 Graadverdeling

8 Spuittpistool hagedrukreiniger (niet in het leveringspakket inbegren)

9 Adapter
10 Dopmoer

Technische gegevens

PRRS 15 A3 Buizenreinigingsset:

Toevoertemperatuur (T max).60 °C/140 °F
Lente. 15 m

Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden:

Nominate druk (p) 15 MPa / 150 bar
Toelaatbare druk (p max) 18 MPa / 180 bar
Max. debiet (Q max) 450 l/h

Veiligheidsvoorschriften

Neem de veiligheidsinstructies van uw hagedrukreiniger in acht.

Zo vermijdt u ongevallen en verwondingen:

Hogedrukreinigers konnen bij een onoordeelkundig gebruik gelearlijk zich. De straal mag Niet op Personen, op dieren, op actieve elektrische uitrusting of op het apparaat zich gericht worden.

• Dit apparaat dien tiet om door personen (kinderen inbegrepen) met beperkte fysieke, motorieke of psychische capaciteiten of met een tekort aan ervaring en/of kennis gezruikt te worden; tenzij zij van een voor de veiligheid instaande persononder toezicht staan of tenzij zij van deze LASTE instructies krijgen, hoe het apparaat te gezruiken is.
• Kinderen dienen onder toezurecht te staan om te vrijwaren dat ze Niet met het ap

paraat spelen.

• De bediening van het apparaat is voor personenjonger dan 16aar Niet toegestaan.
• Draag verwijl u werkkt een beschermbril als bescherming gegen losgeweekt vuil.
• Gebruik het apparaat uitsluitend bij door druk belastbare en dichte buizen en afvoerkanalen om beschadigingen en verwondingen te vermijden.
• Laat een operationeel apparaat nooit zonder toezicht op de werkplaats awhile.
  Schakel de hagedrukreiniger pas in wanner de buisreinigungsslang zich minstens tot aan de rode marketing in de te reinigen buis bevindt.

Trek nooit de ingeschoven slang in de hagedrukmodus vollediguit de te reinigen buis. U zou door de vier achterwaarts gerichte hagedrukstralen verwondingen konnen oplopen.

• De maximale watertemperatuur mag nicht meer dan 60^ bedragen. De slang zou beschadigd können worden.

Ingebruikname

Aansluting zonder adapter

B Aansluiten:

1. Speld het aansluitstuk (2) op spuittpistool (8) van de hagedrukreiniger PARKSIDE.

2. Draai 90^ totdat het vastklikt (ba-jonetsluiting).

Loskoppelen:

1. Koppel het door het in te drukken en 90^ in tegengestelde richting te draaien (bajonetsluiting).

Aansluting met adapter

Aansluiten:

1. Steek de adapter (9) op het aansluitstuk (2) en draai hem 90^ tot hij zich vergrendelt (bajonetsluiting).
2. Sluit het spuitpistol (8) aan (bajonetsluiting) en schroef de wartelmoer (10) van de adapter (9) gegen het spuitpistol.

Loskoppelen:

1. Maak de wartelmoer (10) los van de adapter (9).
2. Koppel de sluitingen los door deze in te drukken en 90^ in tegengestelde richting te draaien (bajonetsluiting).

Bediening

1. Schuif de buisreinigungsslang (4) minstens tot aan de rode veiligheidsmarkering (5) in de te reinigen buis.
   Opgelet! De rode veiligheidsmärkering moet zich voör het inschakelen van de hagedrukreiniger het in de buis bevinden. U zou door de hagedrukstraal verwondingen konnen oplopen.
2. Schakel de hagedrukreiniger in en druk op de hefboom van het spuittpistol (B 8).
3. Terwijl de spreiekop (3) zichstanstuk dig dod2de buis vostbeweegt, leidt u met de hand de buisreinigingslang (4) na.

4. Om verstoptingen op te losesn, drukt u meermaals achtereenvolgens op de hefboom en laat u undeze weeer los.

5. Met de markingsring (6) kurz u de vooruitgang in de buis markeren. Aan de hand van de witte, op een afstand van 1 m op de slang gedrukte graadverdeling (A7) kurz u de vooruitgang aflezen.

Reiniging/onderhoud/opslag

Trek de stekker van de hagedrukreiniger uit het stopcontact voordat u aan het apparaat werkt. Er bestaat een risico op een elektrische schok.

• Reinig het apparaat met een vochtig doekie.
• Het apparaat is vrij van onderhoud.
• Bewaar het apparaat in een vorstvrijlokaal.

Afvalverwerking en milieuubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Geef het apparaat in een recyclagepark af. Raadpleeg hiervoor ons servicecenter.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 26).

9 Adapter. 30300513

Garantie

U krijgtop dit apparaat 3 jaargarantie, te rekenen vanaf de datum van aankoop. Indien er zich binnen drieJAr, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar once keuze - voor u Gratis gerepaereerd of verrangen.Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAr het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue product terug. Met herstelling ofuitwisseling van het product begint er geen neue garantieperiode.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderhevige onderdelen beschouwd+kennen worden (b.v.adapter)of op beschadigingen aan breekbare onderdelen.

Het apparaat is uitsluitend voor het privyeniet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt ofiet onderhoden ward.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde

aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermedente worden.

Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 346401_2004) als bewijs van de aankoop�k te houden. Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U kriigt dan bijkomende informatie over de afhandeling van uw klacht.

Service-Center

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 346401_2004

BE

Service Belgique/ Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 346401_2004

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
