PWSR 1 A1 - Accessoire pour nettoyeur haute pression PARKSIDE - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING PWSR 1 A1 PARKSIDE

• NL BE Inhoud Inleiding p. 16
• Reglementair gebruik p. 16
• Algemene beschrijving p. 16
• Inhoud van het pakket p. 16
• Beschrijving van werking p. 17
• Technische specicaties p. 17
• Veiligheidsaanwijzingen p. 17
• Inbedrijfstelling p. 18
• Reiniging p. 18
• Opslag p. 18
• Afval/milieubescherming p. 18
• Accessoires p. 18
• Garantie p. 18
• Service-Center p. 19
• Importeur Inleiding Hartelk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werd tdens de productie op kwaliteit gecontroleerd en aan een eind- controle onderworpen. De functionaliteit van uw apparaat is bgevolg verzekerd. De gebruiksaanwzing vormt een bestanddeel van dit apparaat. Ze omvat belangrke aanwzingen voor vei- ligheid, gebruik en afvalverwdering. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstruc- ties vertrouwd. Gebruik het apparaat uit- sluitend zoals beschreven en voor de aan- gegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle do- cumenten b het doorgeven van het appa- raat mee aan derden. Reglementair gebruik De hoekspuitbuis is een hogedrukreiniger - Accessoires. De schuine vlakke straal is geschikt voor het reinigen van moeilijk be- reikbare plaatsen. De fabrikant is niet aansprakelijk voor schade die voortvloeit uit oneigenlijk ge- bruik of uit een foute bediening. Het product is uitsluitend bedoeld voor privégebruik en niet voor commercieel gebruik. De bediener of gebruiker is verantwoor- delijk voor letsels of materiële schade aan derde partijen of hun eigendom. Algemene beschrijving Inhoud van het pakket Pak het apparaat uit en controleer of het volledig is: p. 19

3 Adapter - Bedieningshandleiding Voer het verpakkingsmateriaal af zoals reglementair voorgeschreven.17 NL BE Beschrijving van werking De adapter is geschikt voor aansluiting op andere gangbare hogedrukreinigers van andere fabrikanten. De functie van de verschillende bediening- sonderdelen is hieronder beschreven. Technische specicaties Haakse sproeibuis ........PWSR 1 A1 Geschikt voor hogedrukreinigers met de volgende prestaties: Nominale druk (p) .... 11,5 MPa / 115 bar Toelaatbare druk (p max) ............ 170 bar Max. debiet (Q max)..... ..............450 l/h max. toevoertemperatuur ................60 °C Lengte ..................................... ca. 95 cm De hoeksproeibuis is geschikt voor hoge- drukreinigers met een maximale toegestane druk (p max) van 9-17 MPa (90-170 bar). Geschikt voor hogedrukreinigers van de reeksen PHD 100*, PHD 110, PHD 135, PHD 150 en PHD 170.

• Niet geschikt voor Parkside-hogedrukreiniger PHD 100 (bouwjaar 2009). Veiligheidsaanwijzingen Neem de veiligheidsinstructies van uw hogedrukreiniger in acht. Hogedrukreinigers kunnen bij ondeskundig gebruik gevaar- lijk zijn. De straal mag niet op personen, dieren, actieve elektrische uitrustingen of het toestel zelf gericht worden. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of gebrek aan kennis; tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of instructies ontvan- gen van deze persoon over het gebruik van het apparaat.

• Houd kinderen onder toezicht om er- voor te zorgen dat ze niet met het ap- paraat spelen.

• Gebruik van het apparaat is niet toe- gestaan voor personen jonger dan 16 jaar.

• Draag tijdens het werken een veilig- heidsbril als bescherming tegen opge- lost vuil.

• Laat een bedrijfsklaar apparaat nooit onbewaakt achter op uw werkplek.

• De maximale watertemperatuur mag 60°C niet overschrijden.

• Richt de straal niet op u zelf of anderen om kleding of schoenen te reinigen.

• Gebruik het toestel niet als andere per- sonen zich binnen reikwijdte bevinden tenzij deze veiligheidskleding dragen.

• Tref gepaste maatregelen om kinderen op een veilige afstand van het function- erende apparaat te houden.

• Gebruik het apparaat niet in de na- bijheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er gevaar voor brand of voor een ontplofng.

• Werk niet met een beschadigd, onvol- ledig of zonder de toestemming van de fabrikant omgebouwd apparaat.

• Observeren van de veiligheidsinstruc- ties voor uw hogedruk reiniger.

• Niet gebruiken voor de reiniging van ruiten.18 NL BE Inbedrijfstelling Opgelet: Zorg ervoor dat de technische gegevens van de hoekspuitbuis overeenkomen met de technische gegevens van de gebruikte hogedru- kreiniger! Bij niet-naleving bestaat er kans op letsel! Aansluiting zonder adapter

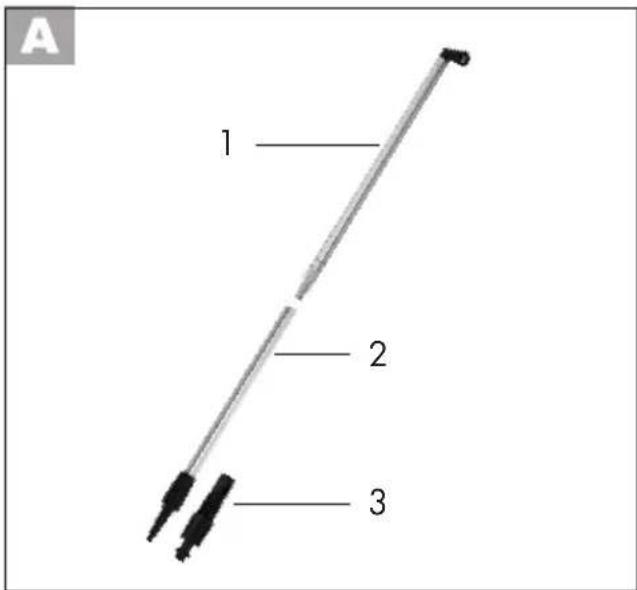

1. Schroef beide delen (1+2) van de

hoekspuitbuis tezamen.

2. De aansluiting op de hogedrukreiniger

gebeurt via de bajonetaansluiting aan het spuitpistool van de PARKSIDE-hoge- drukreiniger.. Aansluiting met adapter 1.Steek de adapter (3) op de hoekspro- eibuis (2) en draai hem 90° om tot hij vastklikt (bajonetsluiting). Schroef de wartelmoer van de hoeksproeibuis (2) tegen de adapter (1).

2. Sluit het spuitpistool aan (bajonetslu-

iting) en schroef de wartelmoer van de adapter (3) tegen het spuitpistool. Reiniging Haal de stekker uit het stopcontact voordat u werkzaamheden uitvoert. Gevaar door elektrische schok.

• Reinig de hoekspuitbuis met water en droog deze met een zachte doek.

• Gebruik geen reinigingsmiddel. Opslag Bewahren Sie das Gerät in einem frostsi- cheren Raum auf. Afval/milieubescher- ming

• Voer het apparaat, de accessoires en de verpakking af voor een milieuvrien- delijke recycling.

• Lever het apparaat in bij een recycle- punt.

• Vraag ons service-center om advies. Accessoires Accessoires verkrgt u op www.grizzly-service.eu Ondervindt u problemen b het orderpro- ces, gebruik dan het contactformulier. B andere vragen neemt u contact op met het “Service-Center”. Garantie U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepa- reerd of vervangen. Deze garantievergoe- ding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het be- wijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.19 NL BE Service-Center

Service België Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 310978_1904 Importeur Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde service- center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim DUITSLAND www.grizzly-service.eu Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. adapter) of op beschadigingen aan breekbare onderdelen. Het apparaat is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. B een verkeerde of onoordeelkun- dige behandeling, toepassing van geweld en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd werden, valt de garantie weg. Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwijzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden. Gelieve voor alle aanvragen de kas- sabon en het identicatienummer (IAN310978_1904) als bewijs van de aankoop klaar te houden. Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende infor- matie over de afhandeling van uw klacht.1
