PWSR 1 A1 - Zubehör für Hochdruckreiniger PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Gebogene Sprühlanze für Hochdruckreiniger
Marke	Parkside
Modell	PWSR 1 A1
Länge	ca. 95 cm
Messdruck (p)	11,5 MPa / 115 bar
Max. zulässiger Druck	170 bar
Max. Durchfluss	450 l/h
Max. Zulauftemperatur	60 °C
Kompatibilität	Parkside Hochdruckreiniger der Serien PHD 100*, PHD 110, PHD 135, PHD 150, PHD 170 (außer PHD 100 Baujahr 2009); andere Marken mit Adapter
Lieferumfang	Lanze in zwei Teilen, Adapter, Bedienungsanleitung
Anschluss	Bajonettverschluss direkt auf Parkside-Pistole; Adapter für andere Marken
Verwendungszweck	Reinigung schwer zugänglicher Stellen (private Nutzung)
Material	Stahl/Metall und Kunststoff
Ungefähres Gewicht	0,5 kg
Pflege und Reinigung	Mit klarem Wasser reinigen, mit weichem Tuch trocknen; keine Pflegemittel
Lagerung	An einem frostfreien Ort
Sicherheit	Strahl nicht auf Personen, Tiere, elektrische Geräte richten; Schutzbrille wird empfohlen
Garantie	3 Jahre (unter Vorbehalt der Garantiebedingungen)
Kundendienst	Tel. Frankreich: 0800 919270, Belgien: 070 270 171, E-Mail: [e-mail] / [e-mail]

Häufig gestellte Fragen - PWSR 1 A1 PARKSIDE

Welche Hochdruckreiniger sind mit der Lanze Parkside PWSR 1 A1 kompatibel?

Die Lanze ist geeignet für Parkside-Reiniger der Serien PHD 100* (außer Modell 2009), PHD 110, PHD 135, PHD 150 und PHD 170. Sie kann auch mit anderen Marken mit dem mitgelieferten Adapter verwendet werden.

Wie montiere ich die gebogene Sprühlanze PWSR 1 A1?

Schrauben Sie die beiden Teile der Lanze (1+2) zusammen. Schließen Sie sie über den Bajonettverschluss an die Pistole des Reinigers an. Wenn Ihr Reiniger nicht von Parkside ist, verwenden Sie den Adapter (3), indem Sie ihn auf die Lanze stecken und dann die Mutter auf die Pistole schrauben.

Was ist der maximale Druck, den diese Lanze aushält?

Der maximal zulässige Druck beträgt 170 bar. Der Messdruck beträgt 11,5 MPa (115 bar). Überschreiten Sie nicht 170 bar.

Kann ich die Lanze mit heißem Wasser verwenden?

Ja, aber die Zulauftemperatur des Wassers darf 60 °C nicht überschreiten.

Wie reinige und pflege ich die Lanze?

Vor jeder Reinigung den Hochdruckreiniger vom Netz trennen. Reinigen Sie die Lanze mit klarem Wasser und trocknen Sie sie mit einem weichen Tuch. Verwenden Sie keine Pflegemittel.

Wo soll ich die Lanze lagern?

Lagern Sie sie an einem frostfreien Ort, um Schäden zu vermeiden.

Was sind die wichtigen Sicherheitshinweise?

Richten Sie den Strahl niemals auf Personen, Tiere oder in Betrieb befindliche elektrische Geräte. Tragen Sie eine Schutzbrille. Kinder unter 16 Jahren dürfen das Gerät nicht benutzen.

Ist die Lanze für die Fensterreinigung geeignet?

Nein, die Anleitung gibt an, dass sie nicht für die Fensterreinigung geeignet ist.

Welche Garantie hat das Produkt?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Bei Reklamationen wenden Sie sich an den Kundendienst.

Wo erhalte ich Ersatzteile oder Zubehör?

Die wesentlichen Ersatzteile sind während der Garantiezeit erhältlich. Für weiteres Zubehör besuchen Sie www.grizzly-service.eu oder kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG PWSR 1 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Allgemeine Beschreibung ...... 3

Lieferumfang....3

Funktionsbeschreibung......4

Technische Daten......4

Sicherheitshinweise......4

Inbetriebnahme 5

Reinigung 5

Lagerung 5

Entsorgung/Umweltschutz......5

Zubehör......5

Garantie 5

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produktes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

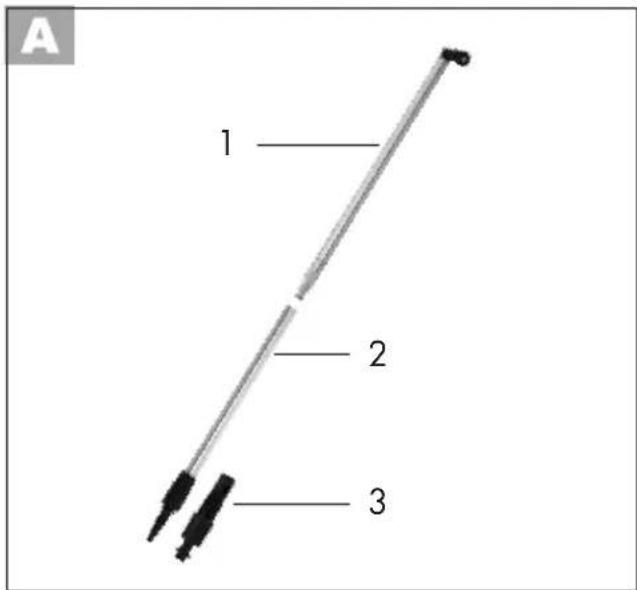

A 1 2 3

Bestimmungsgemäße Verwendung

Das Winkelsprührohr ist ein

Hochdruckreiniger- Zubehör. Der abgewinkelte Flachstrahl eignet sich zum Reinigen schwer erreichbarer Stellen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• A 1+2 Winkelsprührohr (zweiteilig)
• A 3 Adapter
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Der Adapter ist zur Verbindung mit weiteren gängingen Hochdruckreinigern anderer Hersteller geeignet. Die Funktionen der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Winkelsprührohr......PWSR 1 A1

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck (p) ... 11,5 MPa / 115 bar Zulässiger Druck (p max)....170 bar Max. Durchflussmenge (Q max)....450 l/h max. Zulauftemperatur....60 °C Länge ....ca. 95 cm

Das Winkelsprührohr ist für Hochdruckreiniger mit einem zulässigen Druck (p max) von 9-17 MPa (90-170 bar) geeignet.

Passend für Hochdruckreiniger der Serien PHD 100*, PHD 110, PHD 135, PHD 150 und PHD 170.

* Nicht geeignet für Parkside-Hochdruck reiniger PHD 100 (Baujahr 2009).

Sicherheitshinweise

Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers.

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht gestattet.

- Tragen Sie beim Arbeiten eine Schutzbrille als Schutz gegen gelösten Schmutz.

- Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Die maximale Wassertemperatur darf 60 °C nicht überschreiten.

- Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.

- Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.

- Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.

- Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät.

• Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers.
• Nicht zur Reinigung von Fenstern benutzen.

Inbetriebnahme

Achtung: Achten Sie darauf, dass die technischen Daten des Winkelsprührohrs zu den technischen Daten des verwendeten Hochdruckreinigers passen! Bei Missachtung besteht Verletzungsgefahr!

Anschluss ohne Adapter

1. Schrauben Sie die beiden Teile (1+2) des Winkelsprührohrs zusammen.
2. Der Anschluss am Hochdruckreiniger erfolgt über den Bajonettanschluss an der Spritzpistole des PARKSIDE-Hochdruckreinigers.

Anschluss mit Adapter

1. Stecken Sie den Adapter (3) auf das Winkelsprührohr (2) und drehen Sie um 90° bis zum Einrasten (Bajonettverschluss). Verschrauben Sie die Überwurfmutter des Winkelsprührohrs (2) gegen den Adapter (1).
2. Schließen Sie die Spritzpistole an (Bajonettverschluss) und verschrauben Sie die Überwurfmutter des Adapters (3) gegen die Spritzpistole.

Reinigung

Ziehen Sie vor allen Arbeiten den Netzstecker des Hochdruckreinigers. Gefahr durch elektrischen Schlag.

• Reinigen Sie das Winkelsprührohr mit Wasser und trocknen Sie es mit einem weichen Lappen.
• Verwenden Sie keine Reinigungsmittel.

Lagerung

Bewahren Sie das Gerät in einem frostsicheren Raum auf.

Entsorgung/Umweltschutz

• Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
• Geben Sie das Gerät an einer Verwertungsstelle ab.
• Fragen Sie hierzu unser Service-Center.

Zubehör

Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Original-Kassenbon)

DE AT CH

vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile (z. B. Adapter) angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Bitte halten Sie für alle Anfragen den Original-Kassenbon und die Identifikationsnummer (IAN 310978_1904) als Nachweis für den Kauf bereit.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

Service-Center

DF Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 310978_1904

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 310978_1904

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 310978_1904

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 Großostheim

DEUTSCHLAND

www.grizzly-service.eu
