Produkttyp	Hochdruckreiniger
Marke	Parkside
Modell	PHD 100 A1
Max. Druck	100 bar
Nenndruck	70 bar
Wasserdurchflussmenge	400 l/h
Motorleistung	1500 W
Stromversorgung	230 V ~ 50 Hz
Gewicht	6.0 kg
Abmessungen (L x B x H)	30 cm x 25 cm x 20 cm
Schlauchlänge	5 m
Kabellänge	5 m
Schutzklasse	II
Schutzart	IPX5
Funktionen	Variabler Druckabzug, Reinigungsmitteleinspritzung, Sicherheitssperre
Wartung	Filter regelmäßig reinigen, vor Frost winterfest machen
Sicherheitsmerkmale	Überlastschutz, automatische Abschaltung
Ersatzteile	Pistole, Düse, Schlauch erhältlich
Reparierbarkeit	Vom Benutzer austauschbare Teile

Häufig gestellte Fragen - PHD 100 A1 PARKSIDE

Wie starte ich den Hochdruckreiniger?

Schlauch anschließen, Wasserzufuhr öffnen, Gerät einstecken, Abzugssperre einstellen und Ein-/Ausschalter drücken.

Welches Reinigungsmittel kann ich verwenden?

Verwenden Sie ein für Hochdruckreiniger geeignetes pH-neutrales Reinigungsmittel. Keine ätzenden oder brennbaren Reinigungsmittel verwenden.

Kann ich heißes Wasser verwenden?

Nein, dieses Modell ist nur für kaltes Wasser ausgelegt. Heißes Wasser kann Pumpe und Dichtungen beschädigen.

Wie sollte ich den Hochdruckreiniger lagern?

Wasser vollständig ablassen, Schläuche abnehmen und in einem frostfreien Bereich lagern. Direkte Sonneneinstrahlung und extreme Temperaturen vermeiden.

Warum gibt es keinen Druck?

Überprüfen Sie, ob die Wasserzufuhr vollständig geöffnet ist, der Schlauch nicht geknickt ist, der Filter sauber ist und der Abzug richtig betätigt ist. Stellen Sie außerdem sicher, dass das Gerät eingeschaltet ist.

Wie reinige ich den Wasserfilter?

Einlassanschluss abschrauben, Filter entnehmen, mit Wasser abspülen und wieder einbauen. Bei schmutzigem Wasser nach jedem Gebrauch reinigen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Immer Schutzbrille tragen, niemals den Strahl auf Personen oder Tiere richten und elektrische Gefahren vermeiden, indem Stecker trocken gehalten werden.

Kann ich ein Verlängerungskabel verwenden?

Verwenden Sie nur ein für den Außeneinsatz geeignetes Verlängerungskabel mit einem Mindestquerschnitt von 1,5 mm² und einer maximalen Länge von 10 m.

Welches Zubehör ist erhältlich?

Erhältliches Zubehör umfasst eine Schaumdüse, eine rotierende Bürste und einen Flächenreiniger. Fragen Sie Ihren Händler nach Kompatibilität.

Wie hoch ist der Geräuschpegel?

Der Schalldruckpegel beträgt ca. 75 dB(A). Bei längeren Betriebszeiten Gehörschutz tragen.

BEDIENUNGSANLEITUNG PHD 100 A1 PARKSIDE

Originalbetriebsanleitung

FI

SUURPAINEPESURI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung

Seite 44

A

B

Content

Notes on Safety 5

Sicherheitshinweise ....44

Bildzeichen auf dem Gerät ....44

Bildzeichen in der Anleitung .....45

Allgemeine Sicherheitshinweise .....45

Verwendungszweck......47

Allgemeine Beschreibung ....47

Übersicht 47

Funktionsbeschreibung .....47

Lieferumfang 48

Inbetriebnahme ....48

Aufstellen 48

Netzanschluss 48

Betrieb 49

Betrieb unterbrechen 49

Betrieb beenden 49

Verwendung von Reinigungsmitteln ....49

Räder fixieren 50

Fahrgestell entfernen 50

Reinigung und Wartung ....50

Reinigung 50

Wartung 50

Lagerung 50

Entsorgung/Umweltschutz ....51

Garantie ....51

Technische Daten ....52

Fehlersuche ....53

Ersatzteile....53

EG-Konformitätserklärung 55

Explosionszeichnung ....56

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hochdruckreiniger.

Bildzeichen auf dem Gerät

Achtung!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Stecker aus der Steckdose.

Gerät, das nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet ist.

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Garantierter Schallleistungspegel

Elektrogeräte gehören nicht in den Hausmüll.

Schutzklasse II

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erläutert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens kann das Gebot erläutert sein) mit Angaben zur Ver-hütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht gestattet.
• Benutzen Sie das Gerät nur auf einem ebenen und stabilen Untergrund.
• Zu Ihrer Sicherheit empfiehlt es sich eine Schutzbrille, Sicherheitsschuhe und Handschuhe zu tragen und falls

notwendig einen Gehörschutz.

- Bei Auftreten einer Störung oder eines Defektes während des Betriebes ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Anschließend lesen Sie die Seite 53 der Betriebsanleitung für mögliche Ursachen einer Störung oder kontaktieren Sie unser Service-Center.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden Sie älle und Verletzungen:

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.
• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Versprühen Sie keine brennbaren Flüssigkeiten. Es besteht Explosionsgefahr
• Bewahren Sie das Gerät an einem tro-

DE AT CH

ckenen Ort und außerhalb der Reichweite von Kindern auf.

- Stellen Sie sicher, dass in der Nähe von Lufteinlässen keine Abgasemissionen auftreten.

Vorsicht! So vermeiden Sie teschäden und eventuell daraus resultierende

Personenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

- Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung oder andere wichtige Teile wie der Hochdruckschlauch oder die Spritzpistole beschädigt sind.

- Schützen Sie das Gerät vor Frost und Trockenlaufen.

- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

- Das Öffnen des Gerätes ist von einer Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

- Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.

- Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich reinem Wasser.

• Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.
• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.
• Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Ile und Verletzungen durch elektrischen Schlag:

- Bei Verwendung einer Verlängerungsleitung müssen Stecker und Kupplung wasserdicht sein.

Ungeeignete Verlängerungsleitungen können gefährlich sein. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

• Schützen Sie die elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Der Netzanschluss muss von einem erfahrenen Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.
• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzein-

richtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Prüfen Sie vor jedem Gebrauch Gerät, Kabel und Stecker auf Beschädigungen.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Gerät nicht am Kabel.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
  • Die Verlängerungskabel dürfen keinen geringeren Querschnitt besitzen als 2 x 1,5 mm².

Verwendungszweck

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt:

• zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruckwasserstrahl.
• mit original Zubehörteilen und Ersatzteilen.
• unter Beachtung der Herstellerangaben, des zu reinigenden Objektes.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Übersicht

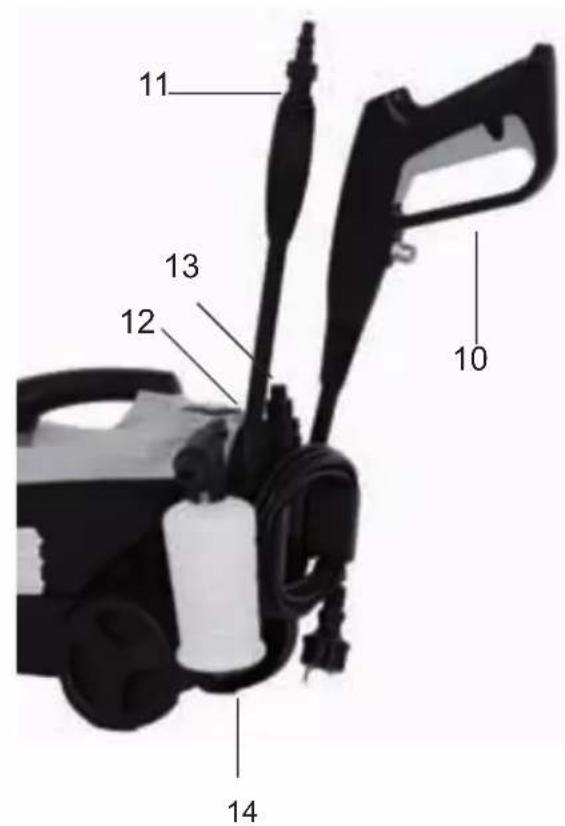

1 Hochdruckanschluss tolenseite

2 Hochdruckanschluss Geräteseite
3 Hochdruckanschluss
4 Tragegriff
5 Ein-/Ausschalter
6 Zubehörhalter
7 Netzanschlussleitung
8 Wasseranschluss mit Siebein- satz (nicht sichtbar)
9 Fahrgestell
10 Spritzpistole
11 Strahlrohr
12 einstellbare Flachstrahldüse
13 Hochdruckdüse
14 Reinigungsmittelbehälter mit Düse
15 Düsenreinigungsnadel

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hochdruck-Wasserstrahl.

Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Beachten Sie die Sicherheitshinweise.

DE AT CH

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Hochdruckreiniger mit Netzanschlussleitung
• Fahrgestell
• Spritzpistole
• Hochdruckschlauch
• Strahlrohr
• einstellbare Flachstrahldüse
• Hochdruckdüse
• Reinigungsmittelbehälter mit Düse
• Reinigungsnadel

Inbetriebnahme

Gemäß gültiger Vorschriften darf der Hochdruckreiniger nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Ein Systemtrenner ist im Fachhandel erhältlich.

Aufstellen

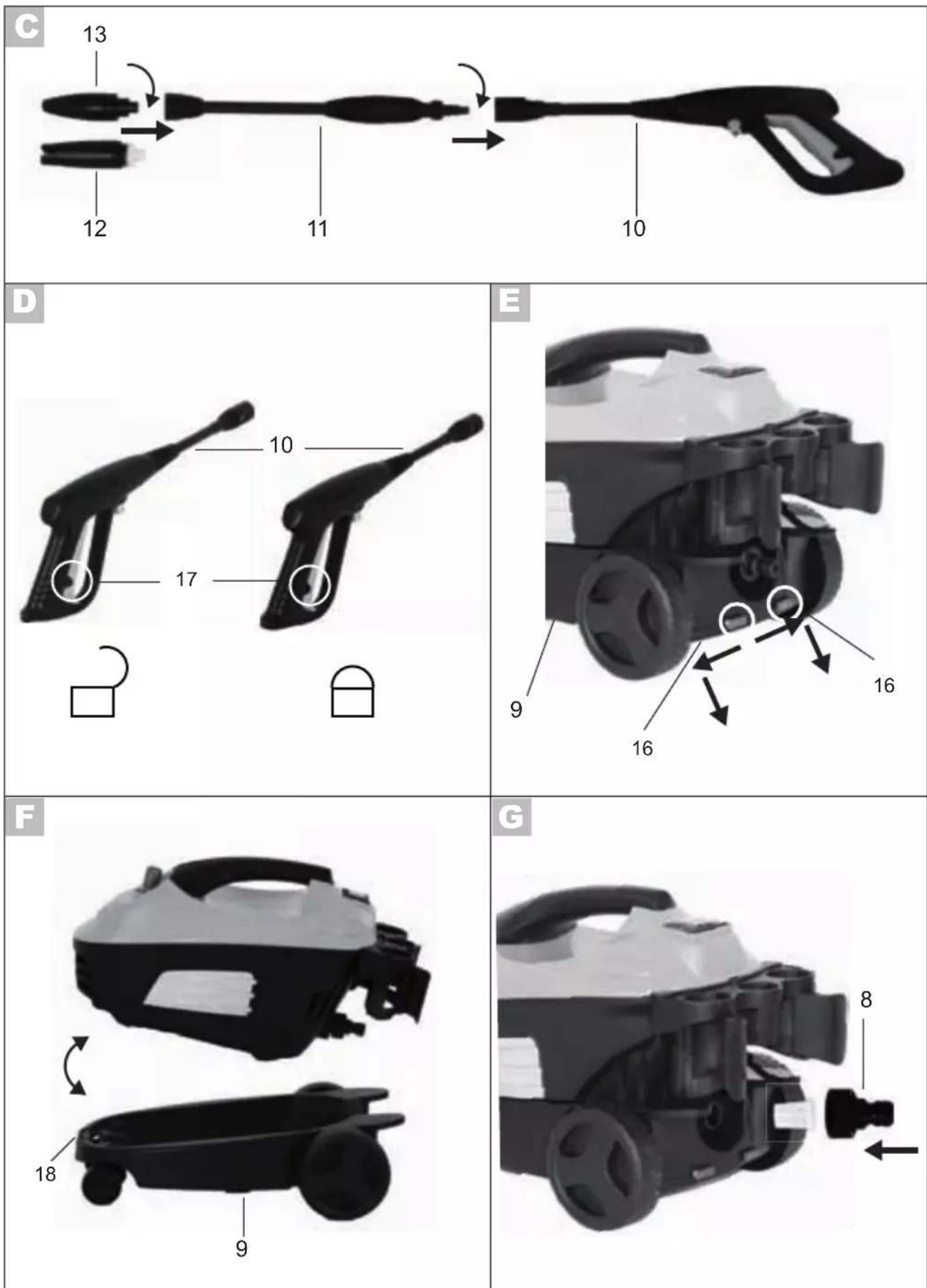

- Verschrauben Sie den Hochdruckanschluss Geräteseite (2) mit dem Hochdruckanschluss (3) am Gerät.

• Verschrauben Sie den Hochdruckanschluss Pistolenseite (1) mit der Spritzpistole (10)
- Stellen Sie mit einem Schnellanschluss für die Wasserversorgung einen Wasserzulauf am

Wasseranschluss mit Siebeinsatz (8) her.

- Verbinden Sie durch Einstecken und Eindrehen das Strahlrohr (11) mit der Spritzpistole (10).

- Ist das Strahlrohr (11) montiert, verbinden Sie wahlweise die einstellbare Flachstrahldüse (12), die Hochdruckdüse (13) oder den Reinigungsmittelbehälter mit Düse (A 14) durch Eindrehen mit der Strahlrohr (11). Bei Verwendung des Reinigungsmittelbehälter mit Düse ist lediglich Reinigungsmittel in den Behälter einzufüllen. Es wird automatisch angesaugt.

Durch Drehen der Düsenspitze der Flachstrahldüse (12) nach links können Sie die Breite des Strahls vergrößern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls verringern.

Netzanschluss

Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Der Hochdruckreiniger ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V \~ 50Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

• Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (A 5) ausgeschaltet ist.
• Stecken Sie den Netzstecker in die Steckdose.

Betrieb

• Beachten Sie die Vorschriften zur Verwendung eines Systemtrenners.
• Öffnen Sie den Wasserhahn vollständig

Betreiben Sie den Hochdruckreiniger nicht mit geschlossenem Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung des Gerätes.

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole (A 10) gut fest. Sie können sonst sich oder andere Personen verletzen.

• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 5) ein.
Der Hochdruckreiniger schaltet sich kurz ein, um Druck aufzubauen.
- Drücken Sie den Einschalthebel der Spritzpistole (A 10). Das Gerät schaltet ein.
- Halten Sie den Einschalthebel der Spritzpistole (A 10), bis sich keine Luft mehr im Gerät befindet.

Das Loslassen des Einschalthebels bewirkt ein Abschalten des Gerätes. Der Hochdruck im System bleibt erhalten.

- Sie können den Einschalthebel der Spritzpistole (10) durch Drücken des Verriegelungsknopfes (17) wahlweise verriegeln oder entriegeln.

Durch das Verriegeln des Einschalthe-

bels verhindern Sie einen unbeabsichtigten Start des Gerätes.

verriegelt

Betrieb unterbrechen

• Lassen Sie den Einschalthebel der Spritzpistole (A 10) los.
• Schalten Sie bei längeren Arbeitspau- sen den Ein-/Ausschalter ( A 5) aus.

Betrieb beenden

• Nach Arbeiten mit Reinigungsmitteln das Gerät mit klarem Wasser laufen lassen, um das Reinigungsmittel restlos aus den Leitungen zu spülen.
• Lassen Sie den Einschalthebel der Spritzpistole (A 10) los.
• Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter ( A 5) aus.
  • Schließen Sie den Wasserhahn.
• Ziehen Sie den Einschalthebel der Spritzpistole (A 10), um den vorhandenen Druck im System abzubauen.
  • Trennen Sie den Hochdruckreiniger von der Wasserversorgung.
  • Ziehen Sie den Netzstecker.

Verwendung von Reinigungsmitteln

Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen.

Räder fixieren

Sie können die hinteren beiden Räder des Fahrgestells (9) fixieren, um den Hochdruckreiniger gegen ungewolltes Wegrollen zu sichern.

• Schieben Sie hierzu die beiden Riegel (16) nach außen und nach unten.
Die Räder können sich jetzt nicht mehr drehen.
- Um die Fixierung der Räder wieder rückgängig zu machen schieben Sie die beiden Riegel (16) nach oben.

Fahrgestell entfernen

Sie können den Hochdruckreiniger auch ohne das Fahrgestell (9) benutzen.

• Drücken Sie den Entriegelungsknopf (18) am vorderen Einrastpunkt. Halten Sie das Fahrgestell (9) im vorderen Berreich fest und ziehen Sie den Hochdruckreiniger nach oben.
  Kippen Sie dabei das Gerät etwas nach hinten.
• Zum Wiedereinsetzen setzen Sie das Gerät in den hinteren Bereich des Fahrgestells (9) ein. Drücken Sie das Gerät nach unten und betätigen Sie gleichzeitig den Entriegelungsknopf (18). Das Gerät rastet in das Fahrgestell ein.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

• Halten Sie die Lüftungsschlitze sauber und frei.
• Reinigen Sie das Gerät mit einer weichen Bürste oder einem leicht feuchtem Tuch.
• Sollte eine der Düsen am Strahlrohr (A 12/13) verstopft sein, können Sie mit der Düsenreinigungsnadel (A 15) den Fremdkörper in der Düse entfernen.

Entfernen Sie gelegentlich den Wasseranschluss mit Siebeinsatz (8) und reinigen Sie den Siebein-satz.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

- Entleeren Sie den Hochdruckreiniger vollständig von Wasser.

Entfernen Sie hierzu den Hochdruckanschluss Geräteseite (A 2) und trennen Sie das Gerät von der Wasserversorgung. Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (A 5) für maximal 1 Minute ein, bis kein Wasser mehr am Hochdruckanschluss (A 3) austritt. Schalten Sie das Gerät aus.

• Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind.
• Bewahren Sie den Hochdruckreiniger und das Zubehör in einem frostsicheren Raum auf.
• Benutzen Sie zum Transport oder zum Wegräumen des Gerätes ausschließlich den Tragegriff.
• Lagern Sie das Gerät ausschließlich in waagerechter Position, damit es vor jeglicher Beschädigung geschützt ist.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung Ihrer defekten eingeschickten Geräte führen wir kostenlos durch

Garantie

• Für dieses Gerät leisten wir 36 Monate Garantie. Für gewerbliche Nutzung und Austauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um Kontaktaufnahme mit unserem Service-Center (Tel.-Nr., Fax-Nr., E-mail-Adresse siehe Seite 57). Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Es besteht insbesondere kein Garantieanspruch bei Nichtbeachtung der Betriebsanleitung oder Gewaltanwendung, da dadurch Dichtungen, Motor oder andere Teile beschädigt werden.
• Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.

Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an unser Service-Center zurückgegeben wird.

- Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten,

DE AT CH

die ausreichend verpackt und frankiert eingesandt wurden.

Eventuelle Sachschäden während des Transportes gehen zu Lasten des Absenders.

• Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.
  • Die Entsorgung Ihrer defekten eingeschickten Geräte führen wir kostenlos durch

Technische Daten

Hochdruckreiniger ...... PHD 100 A1

Nenneingangsspannung.....230V\~, 50 Hz

Leistungsaufnahme ....1450 W

Netzkabellänge 5 m

Gewicht (inkl. Zubehör) 6,0 kg

Schutzklasse ...... □ II

Schutzart IPX5

Zulauftemperatur T in max. 40°C

Zulaufdruck p in max. 0,8 Mpa

Arbeitsdruck p.... 7,0 Mpa

Max. zulässiger Druck p max. ... 10,0 Mpa

Fördermenge, Wasser .....5,67 l/min

Max. Fördermenge, Wasser .....6,67 l/min

Schalldruckpegel

(L_pA) 76,4 dB(A); K_pA = 3,0 dB(A)

Schällleistungspegel (L _WA )

gemessen...88,8 dB(Ä); K_wA = 3,0 dB(A) garantiert ..... 95,0 dB(A)

Vibration (a_n) ......0,259 m/s²; K = 1,5 m/s²

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät läuft nicht	Ein-/Ausschalter (5) ausgeschaltet	Ein-/Ausschalterstellung überprüfen
	Beschädigte Netzanschlussleitung	Netzanschlussleitung (7) auf Beschädigung kontrollieren. Gegebenenfalls die Netzanschlussleitung (7) von einer Fachkraft ersetzen lassen.
	Fehlerhafte Spannungsversorung	Kontrollieren Sie die elektrische Anlage auf Übereinstimmung mit den Angaben auf dem Typenschild
Gerät hat keinen Druck	Lufteinschlüsse im Hochdruckreiniger	Schalten Sie das Gerät ohne Hochdruckschlauch an, bis blasenfreies Wasser am Hochdruckanschluss (3) austritt
	Leitungsdruckabfall	Kontrollieren Sie die Wasserversorgung
Starke Druck-schwankungen	Hochdruckdüse (13) verschmutzt	Spülen Sie die Hochdruckdüse (13) mit Wasser.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Artikelnummer an.

Pos. Bezeichnung .... Artikel-Nr.

14 Reinigungsmittelbehälter mit Düse 91096764

13 Hochdruckdüse 91096765

1-2 Hochdruckschlauch inkl. Anschlüsse.... 91096766

12 Flachstrahldüse....91096767

11 Strahlrohr 91096768

10 Spritzpistole 91096769

CE – confor-mitets-förklaring	EF-overens-stemmelses-erklæring	DE EG-Konfor-ATSE DK mitäts-CH erklärung
Härmed bekräftar vi att högtryckstvätt serie PHD 100 A1Serienummer201104000001 -201104125000har klassificerats och stämplats i enlighet med gällande EU-riktlinjer:	Hermed bekræfter vi, at højtryksrenseren, serie PHD 100 A1Serienummer201104000001 -201104125000opfylder følgende gældende EF-direktiver i deres respektive gyldige version:	Hiermit bestätigen wir, dass der Hochdruckreiniger Baureihe PHD 100 A1(Seriennummer201104000001 -201104125000)folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2004/108/EC • 2000/14/EC • 2006/42/EC
För att fastställa överens-stämmelsen användes följande harmoniserade normer samt nationella standarder och bestämmelser:	For at sikre overensstem-melsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:	Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1/A13:2008 • EN 60335-2-79:2009 • EN 62233:2008 • EN 55014-1:2006 EN 55014-2:1997+A1:2001+A2:2008 • EN 61000-3-2:2006 • EN 61000-3-3:2008
Därutöver bekräftas följan-de i enlighet med bulleruts-läppsdirektivet 2000/14/EC: Ljudeffektsnivå Garanterad: 95,0 dB (A) Uppmätt: 88,8 dB (A) Använd konformitetsbe-dömningsmetod i enlighet med bilagan V/ 2000/14/EC	Yderligere bekræftes ifølge direktivet 2000/14/EC om støjemission:Lydeffektniveau:Garanteret: 95,0 dB(A)Målt: 88,8 dB(A)Anvendt metode for over-ensstemmelsesvurdering iht. tillæg V/ 2000/14/EC	Zusätzlich wird entsprechend der Geräuschemis-sionsrichtlinie 2000/14 EC bestätigt:Schallleistungspegel:garantiert: 95,0 dB(A);gemessen: 88,8 dB(A)Angewendetes Konformitäts-bewertungsverfahren entsprechend Anh. V/2000/14/EC
Grizzly Gartengeräte GmbH & Co. KG Am Gewerbepark 2D-64823 Groß-Umstadt 10.5.2011CE		Andreas Gröschl(Tekniskt ansvarig och dokumentationsombud, Teknisk leder og dokumentationsbefuldmægtiget, Techn. Leiter und Dokumentationsbevollmächtiger)

Grizzly Gartengeräte

GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

E-Mail: [e-mail]

Homepage: www.grizzly-gmbh.de

Grizzly Service Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Homepage: www.grizzly-gmbh.de

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

IAN 63822

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt

Last Information Update · Tietojen tila · Informationsstatus

Tilstand af information · Stand der Informationen:

03 / 2011 Ident.-No.: 75041410032011 - SE/DK

SE

DK
