GEBRUIKSAANWIJZING CKD621LX CANDY
VEILIGHEIDSAANWIJZINGEN
Wij raden u aan om de instructies voor installatie en gebruik te bewaren voor later gebruik. Noteer voordat u de kookplaat installeert het serienummer, voor het geval u hulp nodig heeft van de klantenservice.
WAARSCHUWING: het apparaat en de toegankelijke onderdelen worden heet tijdens gebruik. Wees voorzichtig en raak de verwarmingselementen niet aan. Kinderen onder de 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.
WAARSCHUWING: gebruik alleen kinderbeveiligingsrekjes voor de kookplaat die ontworpen zijn door de fabrikant van het kooktoestel, of waarvan de fabrikant van het apparaat in de gebruiksaanwijzing heeft aangegeven dat ze geschikt zijn, of de kinderbeveiligingsrekjes die bijgeleverd zijn bij het apparaat. Het gebruik van ongeschikte kinderbeveiligingsrekjes kan ongelukken veroorzaken.
WAARSCHUWING: bereidingen op een kookplaat met vet of olie zonder toezicht kunnen gevaarlijk zijn en brand veroorzaken. Probeer NOOIT een brand te blussen met water, maar schakel het apparaat uit en dek de vlam af bijv. met een deksel of een branddeken.
WAARSCHUWING: bewaar geen voorwerpen op de kookoppervlakken.
WAARSCHUWING: als het oppervlak gebarsten is, raak het glas dan niet aan en schakel het apparaat UIT om de kans op een elektrische schok te voorkomen.
Dit apparaat mag gebruikt worden door kinderen ouder dan 8 jaar en personen met een lichamelijke, zintuiglijke of verstandelijke beperking of gebrek aan ervaring en kennis als zij in de gaten gehouden worden of aanwijzingen hebben gekregen over hoe zij het apparaat op veilige wijze kunnen gebruiken en als zij de bijbehorende gevaren begrijpen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en onderhoudswerkzaamheden mogen niet door kinderen uitgevoerd worden als zij niet onder toezicht staan.
LET OP: blij bij de kookplaat als u aan het koken bent. Ook bij een korte bereiding moet u de pannen continu in de gaten houden.
Het wordt sterk aanbevolen om kinderen uit de buurt van de kookzones te houden wanneer deze in gebruik zijn of wanneer ze uitgeschakeld zijn en de restwarmte-indicator nog brandt, om het risico op ernstige brandwonden te voorkomen.
Dit apparaat is niet bedoeld om bediend te worden door middel van een externe timer of een apart afstandsbedieningssysteem.
Kijk niet in de halogeenlampen van de kookplaat, indien aanwezig.
Bevestig een stekker aan de voedingskabel die in staat is de spanning, stroom en belasting te verdragen die vermeld staan op het etiket, en een aardcontact heeft. Het stopcontact moet geschikt zijn voor de belasting die op het etiket staat aangegeven en moet een goed werkende aarding hebben. De aardgeleider is groen-geel gekleurd. Dit moet worden gedaan door een gekwalificeerd
vakman. In het geval van incompatibiliteit tussen het stopcontact en de stekker van het apparaat, moet u een gekwalificeerd elektricien vragen om het stopcontact te verrangen door een ander, geschikt stopcontact. De stekker en het stopcontact moeten conform de huidige normen zijn van het land waar het apparaat geïnstalleerd wordt.
Aansluiting op de stroombron kan ook tot stand worden gebracht door tussen het apparaat en de stroombron een omnipolaire stroomonderbreker aan te brengen, die de maximaal aangesloten belasting kan verdragen en voldoet aan de huidige wetgeving.
De geel-groene aardkabel mag niet worden onderbroken door de stroomonderbreker. Het stopcontact of de omnipolaire stroomonderbreker die gebruikt worden voor de aansluiting moeten gemakkelijk te bereiken zijn wanneer het apparaat geïnstalleerd is.
Afkoppeling is mogelijk doordat de stekker bereikbaar is of door een schakelaar in de vaste bedrading te monteren overeenkomstig de bedradingsregels.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of ander bevoegd personeel om gevaarlijke situaties te voorkomen. De aardgeleider (geel-groen) moet langer dan 10 mm zijn aan de kant van het aansluitblok. Het gedeelte van de interne geleiders moet geschikt zijn voor het geabsorbeerde vermogen van de kookplaat (aangegeven op het label). De voedingskabel moet van het type HO5V2V2-F zijn.
Leg geen metalen voorwerpen zoals messen, vorken, lepels of deksels op de kookplaat. Deze kunnen heet worden.
Leg geen aluminiumfolie of zet geen kunststof pannen op de verwarmingszones.
Na elk gebruik moet de kookplaat gereinigd worden om het aankoeken van vuil en vet te voorkomen. Als er vuil op de kookplaat blijft zitten, wordt dit opnieuw verwarmd als de kookplaat wordt gebruikt en geeft het verbrande voedsel rook en een onaangename geur af; bovendien ontstaat er brandgevaar.
Gebruik nooit een stoom- of hogedrukreiniger om het apparaat schoon te maken.
Raak de verwarmingszones niet aan tijdens gebruik en nog een tijd na gebruik.
Bereid voedsel nooit rechtstreeks op de kookplaat van glaskeramiek.
Gebruik altijd geschikte pannen.
Plaats de pan altijd in het midden van de zone waarop u kookt. Leg niets op het bedieningspaneel.
Gebruik de kookplaat niet als werkblad.
Gebruik de kookplaat niet als snijplank.
Bewaar geen zware voorwerpen boven de kookplaat. Als ze op de kookplaat vallen, kunnen ze schade veroorzaken.
Gebruik de kookplaat niet voor het bewaren van voorwerpen.
Schuif geen pannen over de kookplaat.
Er zijn geen aanvullende handelingen/installaties nodig om het apparaat op de nominale frequenties te gebruiken.

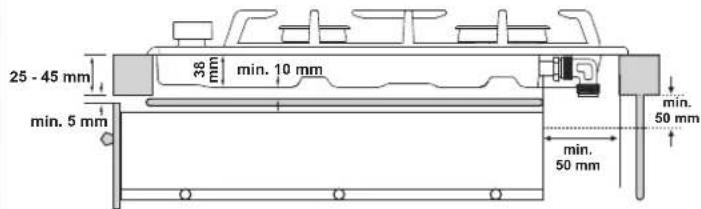

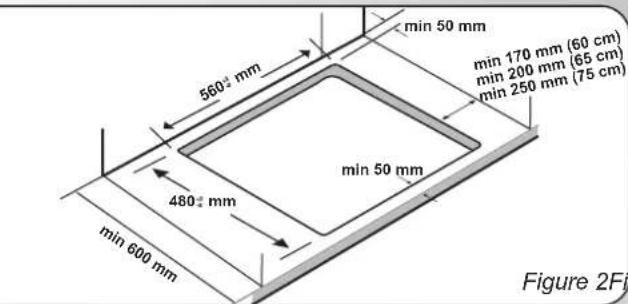

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad dat bestand is tegen temperaturen van 100°C en een dikte hebben tussen 25 en 45mm. Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 2.
Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte eronder, moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout) (figuur 3).
Als het fornuis tussen twee kastjes wordt geplaatst, moet de afstand tussen het fornuis en het betreffende kastje ten minste 15 cm zijn, terwijl de afstand tussen de uitsparing en de achterwand ten minste 7 cm moet zijn.

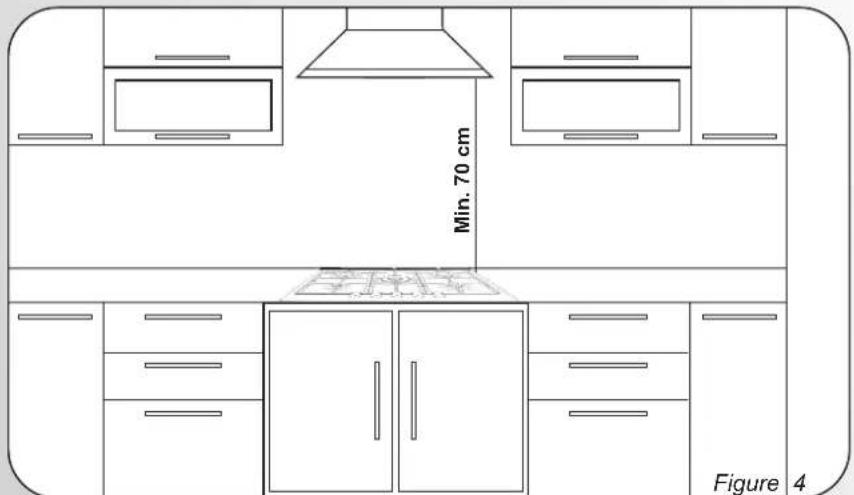

De afstand tussen de kookplaat en ieder ander apparaat erboven (bijv. een afzuigkap) mag nooit kleiner zijn dan 70 cm (fig. 4).
Metalen voorwerpen in de lade kunnen worden verwarmd door luchtrecirculatie.
Het wordt daarom aanbevolen een houten tussenplaat te gebruiken.
Belangrijk: op figuur 1 kunt u zien hoe de afdichtingskit moet worden aangebracht.
Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de daarvoor bestemde plaats worden vastgedraaid.

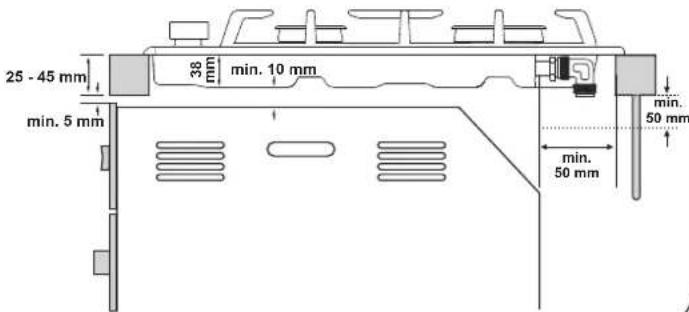

Wanneer de kookplaat (60 cm) geïnstalleerd wordt boven een oven zonder mantelkoeling, is het aan te bevelen dat er ventilatieopeningen worden gemaakt om een goede ventilatie te waarborgen.
De afmeting van deze opening dient ten minste 300cm2 te zijn met plaatsing zoals is weergegeven in fig. 5.
1.2. DE JUISTE OMGEVING
Dit apparaat moet worden geïnstalleerd in overeenstemming met de geldende voorschriften en alleen in een goed geventileerde ruimte. Lees de instructies voor het installeren of gebruiken van dit apparaat.
Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte, open dan de ventilatieroosters of installeer een afzuigkap met een afvoer.
Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuigkap op de hoogste stand te zetten.
Voor de installatie moet u ervoor zorgen dat de lokale distributieomstandigheden (aard van het gas en de gasdruk) en de afstelling van het apparaat compatibel zijn. De afstellingsvoorwaarden voor deze toepassing worden vermeld op het etiket (of typeplaatje).
Dit apparaat is niet aangesloten op een evacuatiesysteem. Het moet worden geïnstalleerd en aangesloten in overeenstemming met de huidige installatievoorschriften, met bijzondere aandacht voor de relevante eisen inzake ventilatie.
In het geval dat er geen mogelijkheid is om een afzuigkap te installeren, is het nodig een elektrische ventilator te plaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur. De installateur dient zich te houden aan de geldende wetgeving.
De installatie van het genoemde apparaat dient overeen te komen met de plaatselijk geldende normen.
Controleer de gegevens op het typeplaatje op het apparaat, dat zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er vervolgens van dat het apparaat goed geaard is en gevoed wordt.
Voor het aansluiten, dat wettelijk verplicht is.
Opgelet: controleer de aarding van het apparaat alvorens aan te sluiten. De fabrikant is niet verantwoordelijk voor eventuele materiële of persoonlijke schade als gevolg van een gebruik van een niet geaard toestel of na beschadiging opgetreden aan het netsnoer.
Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typeplaatje kan verwerken. De kabel moet altijd bereikbaar zijn. De aardekabel is uitgevoerd in groengeel.
Wanneer de plaat direct verbonden is met het elektriciteitsnet moet een stroomonderbreker geïnstalleerd worden.
Wanneer de voedingskabel beschadigd is, dient deze vervangen te worden door een erkende reparateur, om onnodige risico's te vermijden.
De aarddraad (groen en geel van kleur) moet ten minste 10 mm langer zijn dan de beide andere draden. De doorsnede van de kabel moet in een goede verhouding staan tot de maximale aansluitwaarde van de kookplaat. Zie voor de netspanningsgegevens het typeplaatje op de kookplaat en controleer of het nieuwe netsnoer van het type H05 V2V2-F is.
| HOOFDAANVOER | ONDERSTROOM | L | BRUINE DRAAD |
| GEAARD | | GROEN/GELE DRAAD |
| NEUTRAAL | N | BLAUWE DRAAD |
In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddellijk de stekker uit het contact en neem contact op met de klantenservice. Het apparaat is niet bedoeld voor gebruik met een externe timer of afstandsbediening.
2.2. GAS AANSLUITEN
Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens de wettelijk geldende voorschriften. Speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installatiewerkzaamheden dienen te worden gedaan met de stroom afgekoppeld van het stroomnet.
Op het typeplaatje is aangegeven voor welk type gas dit apparaat geschikt is.
De gasaansluiting dient te gebeuren volgens de voorschriften van het land van de installatie, pas nadat u gecontroleerd hebt of het type gas uit de fabriek overeenstemt met de installatie. Als dit niet het geval is, volg de onderstaande stappen.
Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen. Gebruik alleen kraten, afdichtingsringen, fittingen en flexibele leidingen die voldoen aan de normen in het land van installatie. Voor sommige modellen is een conische koppeling voorzien voor het installeren van het apparaat, in landen waar dit type koppeling is verplicht. In figuur 8 is te zien hoe de verschillende soorten koppelingen te herkennen (CY = cilindrische, CO = conische). In alle gevallen dient het cilindrische gedeelte van de koppeling verbonden te worden met de plaat. Wanneer u de kookplaat aansluit op de gastoevoer door het gebruik van slangen, mag de maximale afstand overbrugd door de slang niet meer dan 2 meter overschrijden.
Om mogelijke schade aan de kookplaat te voorkomen, voert u de installatie zoals aangegeven in schema 6 UIT:

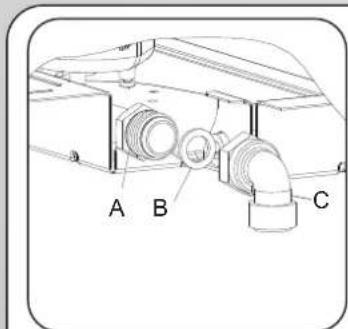

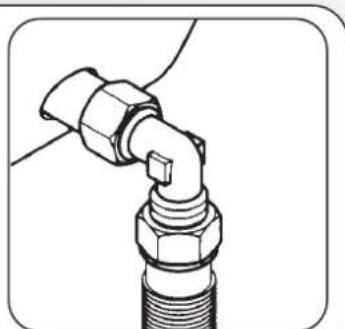

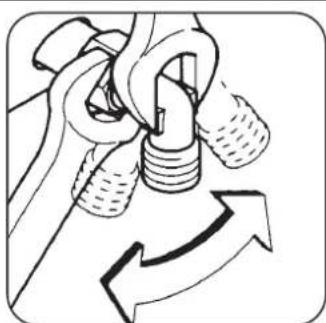

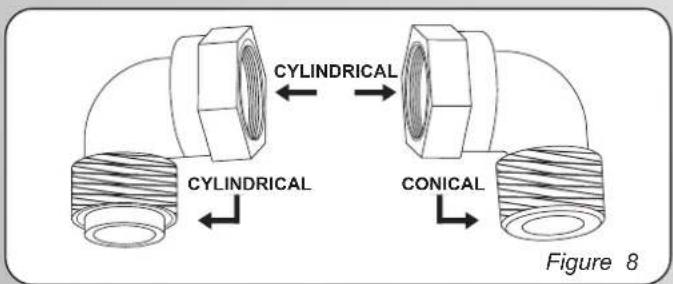

1) Zoals weergegeven in het schema, monteer de delen achtereenvolgens: A: cilindrische mannelijke adapter B: afdichting C: vrouwelijke gasadapter cilindrisch-conisch of cilindrisch-cilindrisch. 2) Draai de dichtingen vast. Denk eraan de buizen in positie te zetten. 3) Bevestig de aansluiting C met het gasnet met een vaste buis of flexibel staal.
Belangrijk: controleer nadat u alle installatiehandelingen heeft verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controleer ook of de flexibele slang niet in aanraking komt met bewegende delen van de keukenmeubelen zoals een lade zodat de slang niet wordt beschadigd.
Let op: als u een gasgeur ruikt die uit het toestel lijkt te komen, schakel dan onmiddellijk de gastoevoer uit en bel een gekwalificeerd persoon. Ga niet op zoek naar een lek met een vlam.
Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen UIT te voeren.
— verwijder pannendrager en branders

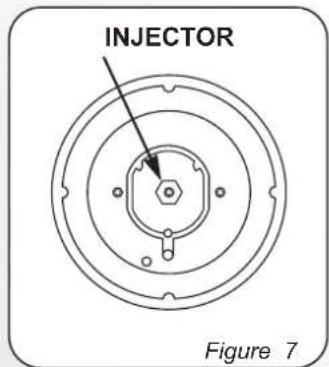

— gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7) van de branders bij de branderbasis te komen
— draai de inspuiter los en vervang deze door het passende type (zie tabel gasverbruik)
Schroef de inspuiter goed vast
Stel de brander af.
Zet de pannendragers en branders terug op hun plaats.
2.4. AFSTELLEN VAN DE BRANDERS
Na het aansteken van de brander, draait u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd met lichte druk.

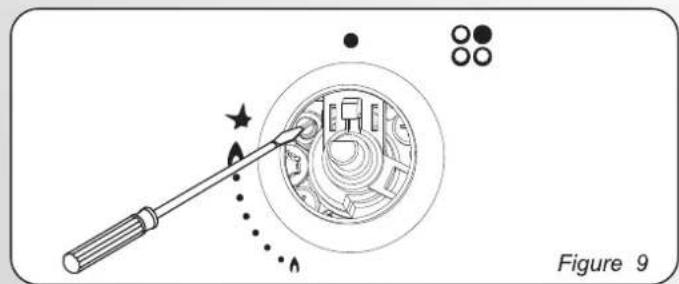

Met een kleine 'terminal' type schroevendraaier kan het waakvlamschroefje worden aangepast (figuur 9). Door deze schroef in wijzerzin te draaien, vermindert het debiet van de vlam; door het draaien in tegenwijzerzin, verhoogt het debiet. Gebruik deze instelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en verplaats de bedieningsknop. Wanneer het beschikbare gas butaan of propaan is (flessengas), moet het waakvlamschroefje in wijzerzin worden gedraaid tot op het einde.
Zodra u klaar bent met de aanpassing van de vlam van de gasbrander, vervangt u het oude typeplaatje door het nieuwe type geïnstalleerd gas (meegeleverd met fornuis).
3. GEBRUIK VAN DE KOOKPLAAT
Dit apparaat is ontwikkeld en geproduceerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk.
De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.
Kinderen jonger dan 8 jaar moeten op veilige afstand worden gehouden, tenzij continu bewaakt. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of verstandelijke handicap of met een gebrek aan ervaring en kennis, tenzij ze zijn opgeleid en begeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
Bij het koken met vet of olie, loop niet weg van de kookplaat. Oververhitte vetten of oliën kunnen snel ontbranden. Probeer nooit een brand met water te blussen, maar schakel eerst het toestel uit en bedek de vlam met een deksel of een branddeken. Tijdens de werking van de kookplaat kunnen bereikbare delen zeer heet worden, dus het is aan te raden om jonge kinderen te verwijderen. Kinderen moeten onder toezicht worden gehouden zodat ze niet met het apparaat gaan spelen.
Voor u de brander gebruikt, moet u ervoor zorgen dat de omtrek van het rooster centraal op de brander staat, zoals weergegeven in de afbeelding. Als u een gietijzeren rooster gebruikt, moet deze in de onderste stand staan. Zorg ervoor dat het rooster in de correcte positie staat.
Om de brander aan te steken, houdt u eerst een vlam bij de brander en drukt u de knop naar beneden en draait u de knop tegen de wijzers van de klok in tot maximum.
Als u de branders lange tijd niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizen zit.
Houd er rekening mee dat de ontsteking iets langer kan duren.
Voor apparaten met een elektronische ontsteking geldt het volgende: druk en draai de knop tegen de klok in naar het * symbool.
Ontsteek de brander door het indrukken van een ontstekingsknop. Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken en vervolgens naar het * symbool te draaien. De vonkontsteking werkt continu zolang de knop wordt ingedrukt. Wanneer de vlam niet binnen 5 seconden is ontstoken, draai de knop terug naar nul en herhaal de procedure.
Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer afsluit wanneer de vlam gedoofd is, worden de branders op dezelfde manier ontstoken. Het is belangrijk om de knop 5 à 6 seconden ingedrukt te houden nadat de vlam ontstoken is.
Daarna zal de vlam blijven branden.
LET OP: Voordat de kookplaat wordt gebruikt, dient u er zeker van te zijn dat de branders en branderdeksels op een correcte wijze zijn geplaatst.
Waarschuwing: Als het apparaat niet van elektriciteit wordt voorzien, moet u een aansteker gebruiken om de brander te ontsteken; - Druk de knop in en draai hem tegen de wijzerzin in de richting van het ontstekingssymbool. - Terwijl u de knop indrukt, ontsteekt u de brander met een aansteker en houdt u de knop gedurende 5 seconden ingedrukt na de ontsteking.

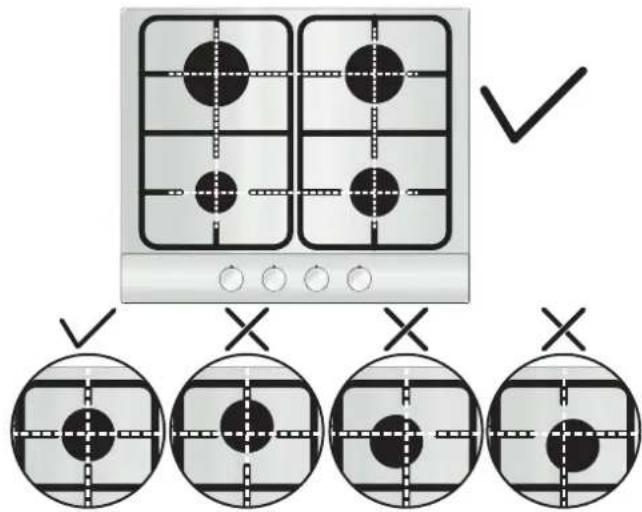

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen.
Om de branders optimaal te benutten, raden wij u aan pannen te gebruiken waarvan de diameter niet kleiner is dan hieronder aangeduid.
| B Typerander | Ø pannen (cm) | Vermo-gen (kW) | G20/20 mbar (methane) | G30/28-30 mbar (LPG) |
| AUX Aux | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Half snel | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Snel | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
Tabel A
In het geval dat u kleinere pannen wilt gebruiken, dient u zich ervan te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen wordt ernstig afgeraden.
WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop dicht en wacht minstens 1 minuut alvorens u de gaspit weer ontsteekt.
Als na verloop van tijd de gaskranen moeilijk vast te draaien zijn, is het noodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door een erkende technicus.
4. ONDERHOUD EN REINIGEN
Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaat volledig is afgekoeld.
Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm water en met een niet agressieve allesreiniger.
Gebruik voor de roestvrijstalen delen een rvs-reiniger die gewoon in de winkel verkrijgbaar is.
Aluminium kunt u het beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit vervolgens met een alcoholhoudend middel af te nemen.
Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddel of zuren.
Voorkom dat er op de geëmailleerde, roestvrijstalen of geverfde delen zuren blijven liggen (azijn, citroensap etc.)
De brandervoet kunt u reinigen met water en allesreiniger. Als u de oorspronkelijke glans terug wilt krijgen, kunt u een speciaal schoonmaakmiddel voor aluminiumlegeringen gebruiken.
De branderdeksel, gemaakt van staal met email, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijderen die onregelmatigheid in de vlam kunnen veroorzaken.
Na het reinigen moeten brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de gaatjes in de brandervoet. Zet daarna de branders zorgvuldig op hun plaats.
LET OP: Zorg ervoor dat na het schoonmaken de branders op de juiste plaats zitten en dat het branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.
Het wordt aanbevolen om alles wat kan smelten zoals plastic, suiker of producten met een hoog suikergehalte weg te houden van de kookplaat.
- Neem een paar druppels van een specifiek reinigingsmiddel voor glazen oppervlakken.
- Wrijf met kracht op de verruilde onderdelen, indien mogelijk, met een zachte doek of een licht vochtige papieren doek.
Droog met een zachte doek of keukenpapier totdat het oppervlak schoon is. Indien er nog steeds vlekken blijven:
- Neem opnieuw een doek met een paar druppels glasreiniger.
- Verwijder de vlekken met een schraper in een hoek van 30° tot er geen hardnekkige vlekken meer zijn.
- Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is.
- Herhaal indien nodig.
Het gebruik van het scheermes of schraper kan het oppervlak niet beschadigen indien een hoek van 30° wordt gerespecteerd. Hou het mes buiten het bereik van kinderen.
Tips: Regelmatig reinigen is van essentieel belang om een beschermlaag te laten die krassen en slijtage voorkomt. Zorg ervoor dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt. Om sporen van water en kalksteen te verwijderen, wacht tot de plaat is afgekoeld en gebruik een paar druppels witte azijn of citroensap. Veeg tenslotte de druppels weg met een papieren doek en een paar druppels van het specifieke product.
Het kan tatsächlich gebeuren dat er met uw kookplaat iets niet in orde is. Alvorens de service Dienst te bellen (in het geval dat de kookplaat niet goed werkt):
— Controleer of de stekker juist is aangesloten en in het stopcontact zit;
— Controleer of de gastoevoer goed is.
In het geval dat er iets niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische Dienst.
6. MILIEUBESCHERMING
Dit apparaat is gemarkeerd volgens de Europese norm 2012/19/EU inzake Afval van elektrisch en elektronisch apparaat (WEEE). WEEE bevat zowel verontreinigende substanties (die negatieve gevolgen op het milieu kunnen hebben) en basiscomponenten (die hergebruikt kunnen worden). Het is belangrijk om WEEE aan bepaalde
behandelingen te onderwerpen om alle verruilende onderdelen te verwijderen en op juiste wijze afstand van te doen, en alle materialen te herstellen en te recyclen.
Particulieren kunnen hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie wordt; het is essentieel de volgende basisregels te volgen:
- WEEE mag niet als huishoudelijk afval worden beschouwd.
- WEEE moet worden overhandigd aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen bestaat er voor grote WEEE een ophaaldienst.
- Als u een nieuw apparaat koopt, kan het oude bij de leverancier worden ingeleverd, welke het gratis bij u moet afhalen op een een-op-een basis, zolang het apparaat van soortgelijk type is en dezelfde functies heeft als de geleverde apparatuur.
Conformiteitsverklaring: dit toestel is conform aan de normen vastgelegd in de richtlijn CEE89/109 (voor wat betreft de onderdelen die in contact komen met voedingsmiddelen).
Het apparaat voldoet aan de Europese Richtlijn 2009/142/EG (GAD) en vanaf 21/04/2018 aan Verordening 2016/426 betreffende gasverbrandingstoestellen (GAR).
Door het plaatsen van de markering op dit product, verklaren wij, op onze eigen verantwoordelijkheid, alle Europese veiligheids-, gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving geldig voor dit product.

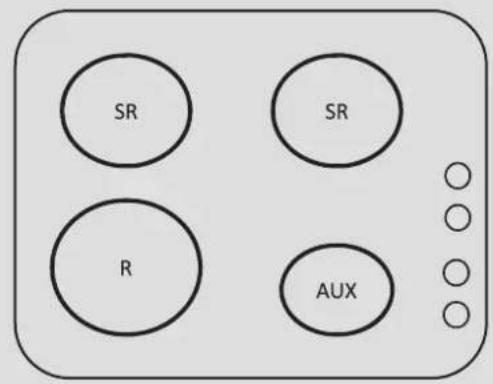

Tabel 1
| |
| Branderplaat | 4 Gas |
| Brander | Aux/SR/R |
| Type | UH60ML |
| FFD | JA |
| Aux 1kW | 1 |
| Sr 1,75 kW | 2 |
| R 2,7 kW | 1 |
| Nominale warmte-input | 7,2 kW |
| G20/20 mbar | 686 l/h |
| G30/28-30 mbar | 524 g/h |
| Installatie klasse | 3 |
| Spanning (V) /Frequentie (Hz) | 220-240 V/ 50/60 Hz |
| Elektrisch vermogen | 1 |
| Ontsteking | JA |
| Afmeting product (mmxmm) | 595x510 |
Dit toestel is bestemd voor huishoudelijk gebruik, niet voor professioneel gebruik.
Figuur 2Figuur 1
Figuur 3
Figuur 6
GAS TYPE KOOKPLATEN
| Gas Type | G20 | G20 | G25.1 | G25.3 | G30/G31 | G30/G31 | G30/G31 |
| Gas Pressure | 20 mbar | 25 mbar | 25 mbar | 25 mbar | 28-30 mbar | 37 mbar | 50 mbar |
| Burners | Max (kW) | Min (kW) | Injector NG | Injector NG | Injector NG | Injector NG | Injector LPG | Injector LPG | Injector LPG |
| | | Max - Min | Max - Min | Max - Min | Max - Min | Max - Min | Max - Min | Max - Min |
| AUX | 1 | 0,3 | 72X(1kW-0.3kW) | 70X(1kW-0.3kW) | 74F1(1kW-0.3kW) | 72F1(1kW-0.3kW) | 50(73g/h-22g/h) | 46(73g/h-25g/h) | 43H2(73g/h-29g/h) |
| SR | 1,75 | 0,44 | 97Z(1.75kW-0.44kW) | 91Z(1.75kW-0.44kW) | 98Y(1.75kW-0.44kW) | 102F3(1.75kW-0.44kW) | 65(127g/h-32g/h) | 61(127g/h-37g/h) | 58M(127g/h-42g/h) |
| R | 2,7 | 0,75 | 109Y(2.7kW-0.75kW) | 110F3(2.7kW-0.75kW) | 120F2 115F2(2.7kW-0.75kW) | (2.7kW-0.75kW) | 80(196g/h-55g/h) | 78(196g/h-60g/h) | 73S(196g/h-70g/h) |
| Gas Categories | I12E+3+ | I12H3+ | I12H3B/P |
| G20/G25 20/25mbar 2E+ | G20 20mbar 2H | G20 20mbar 2H |
| G30/G31 28-30/37mbar 3+ | G30/G31 28-30/37mbar 3+ | G30/G31 30/30mbar 3B/P |
| Countries | BE,FR | CY,CZ,GB,GR,IE,IT,PT,SI,ES,TR,CH | BG, HR,DK,EE,FI,LV,LT,NO,RO,SK,SE,CZ,SI,TR |
| Gas Categories | II2H3B/P | | II2HS3B/PII2EK3B/P II2E3B/P | II2E3B/P |
| G20 20mbar 2H | G20 20mbar 2E | G20 20mbar 2H | G20 20mbar 2E | G20 20mbar 2E |
| G30/G31 50/50mbar 3B/P | G25.3 25mbar 2K | G25.1 25mbar 2S | G30/G31 37/37mbar 3B/P | G30/G31 50/50mbar 3B/P |
| G30/G31 30/30mbar 3B/P | G30/G31 30/30mbar 3B/P |
| Countries | AT,CH | NL | HU | PL | DE |
De fabrikant stelt zich niet aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehouden.
