MANUAL DE USUARIO CKD621LX CANDY

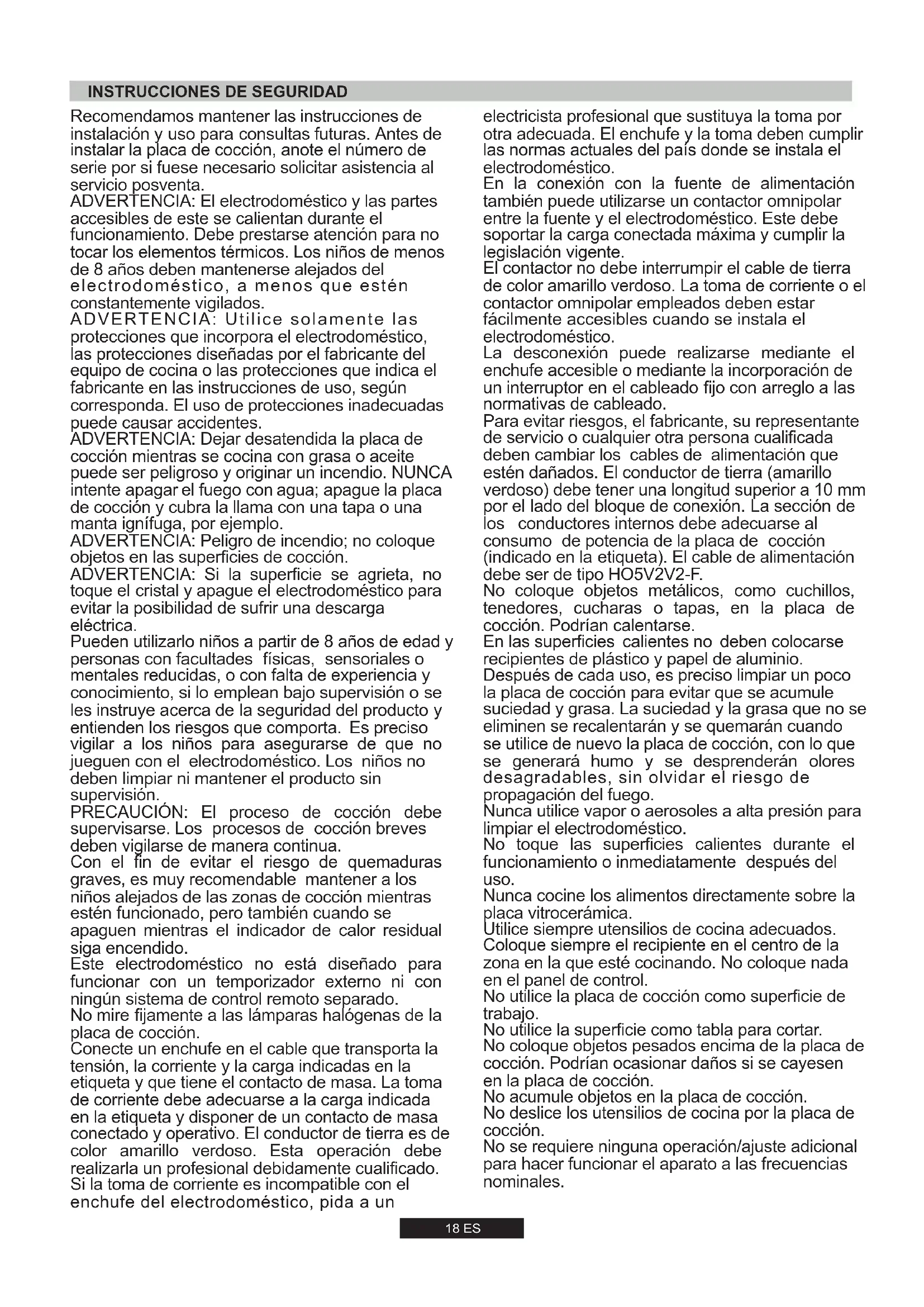

INSTRUCCIONES DE SEGURIDAD
Recomendamos mantener las instrucciones de instalación y uso para consultas futuras. Antes de instalar la placa de cocción, no dude en solicitar asistencia al servicio posventa si es necesario.
ADVERTENCIA: El electrodoméstico y las partes accesibles de este se calientan durante el funcionamiento. Debe prestarse atención para no tocar los elementos térmicos. Los niños de menos de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente vigilados.
ADVERTENCIA: Utilice solamente las protecciones que incorpora el electrodoméstico, las protecciones diseñadas por el fabricante del equipo de cocina o las protecciones que indica el fabricante en las instrucciones de uso, según corresponda. El uso de protecciones inadecuadas puede causar accidentes.
ADVERTENCIA: Dejar desatendida la placa de cocción mientras se cocina con grasa o aceite puede ser peligroso y originar un incendio. NUNCA intente apagar el fuego con agua; apague la placa de cocción y cubra la llama con una tapa o una manta ignífuga, por ejemplo.
ADVERTENCIA: Peligro de incendio; no coloque objetos sobre las superficies de cocción.
ADVERTENCIA: Si la superficie se agrieta, no toque el cristal y apague el electrodoméstico para evitar la posibilidad de sufrir una descarga eléctrica.
Pueden utilizar este electrodoméstico niños a partir de 8 años de edad y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se les instruye acerca de la seguridad del producto y entienden los riesgos que comporta. Es preciso vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico. Los niños no deben limpiar ni mantener el producto sin supervisión.
PRECAUCIÓN: El proceso de cocción debe supervisarse. Los procesos de cocción breves deben vigilarse de manera continua. Con el fin de evitar el riesgo de quemaduras graves, es muy recomendable mantener a los niños alejados de las zonas de cocción cuando estén en funcionamiento, pero también cuando se apaguen mientras el indicador de calor residual siga encendido.
Este electrodoméstico no está diseñado para funcionar con un temporizador externo ni con ningún sistema de control remoto separado. No mire fijamente a las lámparas halógenas de la placa de cocción.
Conecte un enchufe en el cable que transporte la tensión, la corriente y la energía indicadas en la etiqueta y que tenga el contacto de masa. La toma de corriente debe adecuarse a la energía indicada en la etiqueta y disponer de un contacto de masa conectado y operativo. El conductor de tierra es de color amarillo verdoso. Esta operación debe realizarla un profesional debidamente cualificado. Si la toma de corriente es incompatible con el enchufe del electrodoméstico, pida a un
electricista profesional que sustituya la toma por otra adecuada. El enchufe y la toma deben cumplir las normas actuales del país donde se instala el electrodoméstico.
En la conexión con la fuente de alimentación también puede utilizar un contactor omnipolar entre la fuente y el electrodoméstico. Este debe soportar la energía conectada máxima y cumplir la legislación vigente.
El contactor no debe interrumpir el cable de tierra de color amarillo verdoso. La toma de corriente o el contactor omnipolar empleados deben estar fácilmente accesibles cuando se instale el electrodoméstico.
La desconexión puede realizarse mediante el enchufe accesible o mediante la incorporación de un interruptor en el cableado fijo con arreglo a las normativas de cableado.
Para evitar riesgos, el fabricante, su representante de servicios o cualquier otra persona cualificada deben cambiar los cables de alimentación que estén dañados. El conductor de tierra (amarillo verdoso) debe tener una longitud superior a 10 mm por el lado del bloque de conexión. La sección de los conductores internos debe adecuarse al consumo de potencia de la placa de cocción (indicado en la etiqueta). El cable de alimentación debe ser de tipo HO5V2V2-F.
No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapas, en la placa de cocción. Podrían calentarse.
En las superficies calientes no deben colocarse recipientes de plástico y papel de aluminio.
Después de cada uso, es preciso limpiar un poco la placa de cocción para evitar que se acumule suciedad y grasa. La suciedad y la grasa que no se eliminen se recalentarán y se quemarán cuando se utilice de nuevo la placa de cocción, con lo que se generará humo y se desprenderán olores desagradables, sin olvidar el riesgo de propagación del fuego.
Nunca utilice vapor o aerosoles a alta presión para limpiar el electrodoméstico.
No toque las superficies calientes durante el funcionamiento o inmediatamente antes del uso.
Nunca cocine los alimentos directamente sobre la placa vitrocerámica.
Utilice siempre utensilios de cocina adecuados.
Coloque siempre el recipiente en el centro de la zona en la que esté cocinando. No coloque nada en el panel de control.
No utilice la placa de cocción como superficie de trabajo.
No utilice la superficie como tabla para cortar.
No coloque objetos pesados encima de la placa de cocción. Podrían ocasionar daños si se cayeran sobre la placa de cocción.
No acumule objetos en la placa de cocción.
No deslice los utensilios de comida por la placa de cocción.
No se requiere ninguna operación/ajuste adicional para hacer funcionar el aparato a las frecuencias nominales.
1. INSTRUCCIONES PARA EL INSTALADOR
LA INSTALACIÓN DE UN ELECTRODOMÉSTICO PUEDE SER UNA OPERACIÓN QUE PUEDE AFECTAR GRAVEMENTE A LA SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREA QUE HA DE REALIZAR UNA PERSONA AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACIÓN DE ACUERDO CON LA NORMATIVA TÉCNICA EN VIGOR. EN CASO DE DESATENDER ESTA ADVERTENCIA Y QUE QUIEN REALICE LA INSTALACIÓN NO SEA UNA PERSONA CUALIFICADA, EL FABRICANTE NO ASUME RESPONSABILIDAD ALGUNA POR POSIBLES FALLOS TÉCNICOS DEL PRODUCTO DERIVEN O NO EN DAÑOS MATERIALES O PERSONALES.
1.1. INTEGRACIÓN
La placa debe instalarse en cualquier superficie que sea resistente al calor a 100 °C y cuyo grosor sea de entre 25 y 45 mm. Las dimensiones para el corte de la superficie y la inclusión de la placa se muestran en la Figura 2.
En caso de haber espacio entre la placa incrustada y la cavidad inferior, ha de colocarse una separación divisoria hecha de un material aislante (madera o similar) (Figura 3).
Si la placa se instala bajo un mueble en cualquiera de sus laterales, la distancia entre la placa y el mueble debe ser de al menos 15 cm, mientras que la distancia entre el corte y la pared posterior debe ser de al menos 7 cm.
La distancia entre la placa y otra unidad o electrodoméstico que tenga encima (por ejemplo, el extractor) tiene que ser superior a 70 cm.
Los objetos metálicos del cajón pueden alcanzar temperaturas elevadas debido a la recirculación del aire. Por consiguiente, se recomienda usar un panel de madera intermedio.
Importante: el diagrama de la figura 1 muestra cómo ha de aplicarse el sellado.
La placa se encaja con las sujeciones proporcionadas utilizando los agujeros de la base de la unidad.
Si se coloca una placa de 60 cm encima de un horno que no disponga de un sistema de refrigeración por ventilador, se recomienda la creación de aperturas en el mueble en el que se vaya a colocar para garantizar una circulación correcta del aire.
Las dimensiones de esas aperturas han de ser de al menos 30 cm² y han de hacerse como se muestra en la Figura 5.
Cuando se coloque una placa de 75 cm sobre un horno, el horno ha de tener un sistema de refrigeración por ventilador.
1.2. UBICACIÓN IDEAL
Este aparato debe ser instalado según normativa vigente y utilizado en un espacio lo suficientemente ventilado. Lea las instrucciones antes de instalar o de utilizar este aparato.
Un electrodoméstico que funciona con gas produce calor y humedad en la zona en la que se coloca. Por ello ha de asegurar una buena ventilación, así como conductos de ventilación natural o extractores de gran potencia. La utilización intensa y prolongada del electrodoméstico puede requerir una ventilación adicional, tal como abrir una ventana o aumentar la velocidad del ventilador eléctrico si dispone de uno.
Si no puede instalar una campana extractora, debe disponer de un ventilador eléctrico en la pared exterior o en la ventana para que se formen corrientes de aire en la zona.
El ventilador eléctrico tiene que poder cambiar el aire de la cocina entre 3 y 5 veces en una hora. El instalador ha de tener en cuenta las normas nacionales pertinentes.
2.1. CONEXIÓN ELÉCTRICA
Comprobar la placa informativa situada en la parte exterior de la unidad para asegurar que el voltaje de entrada es el adecuado.
Antes de la conexión, compruebe la toma de tierra.
Por ley, este electrodoméstico tiene que tener toma de tierra. En caso de no cumplirse este requisito, el fabricante no se responsabiliza de daños personales o materiales. Si no se adjunta enchufe, coloque un enchufe adecuado con la carga indicada en la placa de información. El cable de la toma de tierra es verde/amarillo. El enchufe tiene que estar siempre accesible.
Cuando la cocina se conecta directamente a la corriente eléctrica, ha de instalarse también un cortacircuitos.
Si el cable está dañado, le corresponde a una persona autorizada su sustitución para evitar posibles riesgos.
El cable de la toma de tierra (verde o amarillo) tiene que tener una longitud mínima de 10 mm más que los cables neutro y de corriente. La sección del cable realizada tiene que tener la dimensión correcta según la potencia que requiera la placa.
Compruébese la placa de información para información sobre suministro eléctrico y asegúrese de que el cable eléctrico es del tipo 3x0.75 mm² H05 V2V2-F.
| Suministro eletrico | CORRIENTEL | L | Cable Marrón |
| TOMA DE TIERRA | | Cable verde/Amarillo |
| NEUTRON | N | Cable Azul |
Los medios de desconexión deben ser incorporados en el cableado fijo en conformidad con las reglas del cableado.
Si una unidad no dispone de cable eléctrico y de enchufe, y no dispone de otros medios de desconexión de la red eléctrica, como por ejemplo una separación de contacto de los polos que proporcione una desconexión total según las condiciones de sobrecarga de voltaje de la categoría II, las instrucciones han de indicar que han de incorporarse al cableado fijo medios de desconexión de acuerdo con las normas de cableado.
2.2. CONEXIÓN DEL GAS
Estas instrucciones son para el personal calificado. La instalación del equipo ha de hacerse de acuerdo con los estándares nacionales de aplicación. Solo para el Reino Unido: por ley, la instalación/conexión del gas tiene que realizarla un instalador "Corgi" autorizado.
Todos los trabajos han de realizarse con la corriente desconectada. La placa de información de la placa mide el tipo de gas para el que está diseñada. La conexión con el suministro de gas o el cilindro de gas debe realizarse una vez comprobada la regulación del tipo de gas suministrado. Si no está correctamente regulado, véanse las instrucciones en los apartados para cambiar la configuración del gas.
Para el caso de gas líquido (gas en cilindro), apliquen reguladores de presión que cumplan los estándares nacionales pertinentes. Utilícense solo tuberías, lavadores y lavadores de sellado que cumplan los estándares nacionales pertinentes.
En algunos modelos se proporciona una conexión cónica para colocar en el momento de la instalación en países en los que este tipo de conexión es obligatoria; en la Imagen 8 se ve cómo reconocer los diferentes tipos de conexiones (CY = cilíndrica; CO = cónica). En cada caso, la parte cilíndrica de la conexión tiene que conectarse a la placa.
Cuando se conecte la placa al gas mediante los latiguillos flexibles, asegúrese de que la distancia máxima que abarque el latiguillo no exceda los dos metros.
El tubo flexible se debe instalar de tal forma que no pueda entrar en contacto con una parte móvil de la unidad de la vivienda (por ejemplo, un cajón) y no atraviese algún espacio susceptible de bloqueo.
Para registrar posibles daños en la placa, proceda con la instalación como se indica en la secuencia (imagen 6):
1) Como se muestra, montaje de las piezas en la secuencia A: Adaptador cilíndrico macho 1/2
B: Sello 1/2
C: Adaptador de Gas Cónico-Cilíndrico Hembra 1/2 o Cilíndrico
Cilíndrico
2) Ajustar las juntas con la llave inglesa, recuérdese colocar las tuberías.
3) Adjuntar la pieza C al gas realizando una tubería rígida de cobre o una tubería flexible de acero.
IMPORTANTE: realice una comprobación final de posibles pérdidas en las conexiones de las tuberías utilizando una solución jabonosa. No utilice jamás llamas para dicha comprobación. Asegúrese también de que la tubería flexible no pueda tocar pieza móvil alguna de la caldera (por ejemplo, la parte inferior) y que no se encuentre en un lugar donde pueda dañarse.
Advertencia: si huele a gas cerca de la unidad, corte el suministro de gas y llame directamente al servicio técnico. No busque la fuga mediante llama directa.
2.3. ADAPTACIÓN DE LA PLACA A DISTINTOS TIPOS DE GAS
Para adaptar la placa a los distintos tipos de gas, síganse las instrucciones siguientes:
- Retire las rejillas y los quemadores.
- Inserte una llave hexagonal (de 7 mm) en el soporte del quemador. Imagen 7. Desenrosque el inyector y sustitúyalo por uno adecuado al tipo de gas que se va a utilizar (véase la tabla del tipo de gas).
2.4. REGULACIÓN DE LA LLAMA MÍNIMA
Una vez encendidos los quemadores, gire el mando de control al mínimo y retírelo (se puede retirar con dificultad presionando ligeramente).
Con un destornillador pequeño o "Terminal" se puede ajustar el regulador como se muestra en la imagen 9. Girar el tornillo en el sentido de las agujas del reloj reduce el flujo de gas, mientras que si se gira en sentido contrario el flujo aumenta. Utilice este ajuste para lograr una llama de unos 3 a 4 mm de alta y vuelva a colocar el mando de control.
Cuando el tipo de gas disponible es LPG (bombona), el tornillo para configurar la llama permanente ha de girarse (en el sentido de las agujas del reloj) hasta el final.
Cuando se realice un nuevo ajuste del gas, sustituya la placa de información del gas anterior que figura en la unidad por una (que se proporciona con la placa) adecuada para el tipo de gas para el que está regulada.
3. UTILIZACIÓN DE LA PLACA. INSTRUCCIONES PARA EL USUARIO
La instalación solo puede utilizarse para el fin para el que está diseñada, la cocina casera. Otros posibles utilizaciones se considerarán inadecuadas y podrían ser peligrosas. El fabricante declina toda responsabilidad por daños o pérdidas que puedan derivarse de una utilización inadecuada.

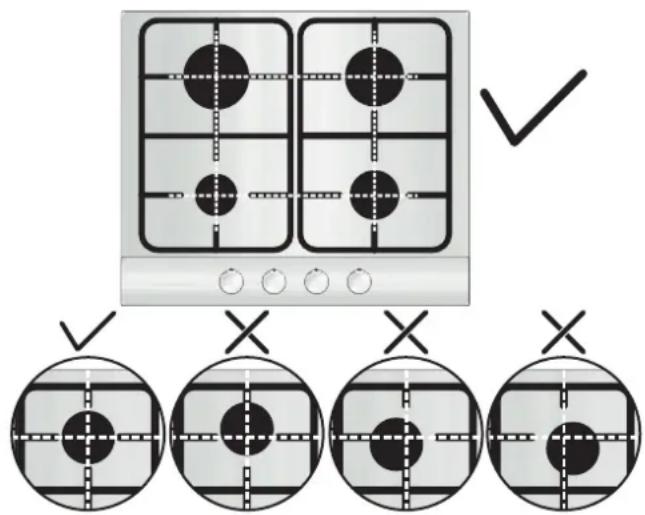

Antes de utilizar el hornillo, asegúrese de que está centrado en el hornillo el perímetro de la rejilla, según se muestra en la ilustración siguiente.
En caso de utilizar rejillas de hierro fundido: bajo la misma se indica su posición. Asegúrese de usar la rejilla exacta y en la posición correcta.
3.1. UTILIZACIÓN DEL QUEMADOR DE GAS
Para encender los quemadores, colóquese una vela encendida al quemador, presionar y girar el mando de control en el sentido contrario a las agujas del reloj. Si los quemadores no se han utilizado en un par de días, espérese unos segundos antes de encender el quemador; esto permite que se elimine el aire que haya en los conductos. Para unidades de ignición eléctrica, realícese lo siguiente: empuje hacia abajo y gire el mando en el sentido contrario a las agujas del reloj hasta el símbolo de ignición.
- Enciéndase el quemador presionando el botón de chispa. Para las placas de ignición automática, simplemente empújese hacia abajo el mando hasta la posición de ignición. El sistema de ignición seguirá teniendo chispazos hasta que presione el mando del gas. Si el quemador no se prende en 5 segundos, gírese el mando a la posición O y repítase la operación. En el caso de modelos con válvula de seguridad (que interrumpe el flujo de gas si la llama se apaga por accidente), los quemadores se encienden como se describe arriba, pero ha de mantenerse pulsado el mando durante 5 o 6 segundos una vez prendida la llama.
ATENCIÓN:
Antes de encender la placa de gas, asegúrese de que los quemadores y los mandos correspondientes estén en la posición adecuada.
Advertencia: si no hay electricidad en el artefacto, para encender el quemador se debe usar un encendedor; - Presione y gire la perilla en sentido antihorario hasta el símbolo de encendido. - Mientras presiona el botón, encienda el quemador utilizando un encendedor y mantenga pulsado el botón durante 5 segundos antes del encendido.
CONSEJO GENERAL
Para un mejor resultado, la dimensión de la base de la batería de cocina ha de coincidir con la dimensión del quemador tal y como se indica en la Tabla A.
| Tipo de Quemador | Ø bateria (cm) | Potencia (kW) | G20/20 mbar (Metano) | G30/28-30 mbar (LPG) |
| AUX Quemador Auxiliar | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Quemador Semi-rápido | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Quemador Rápido | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
Tabla A
En caso de recipientes más grandes que el quemador, ha de regularse con el fin de que la llama no sobrepase la base de la cazuela o sartén. No es recomendable utilizar baterías con bases cóncavas o convexas.
ADVERTENCIA: Si un quemador se apaga por accidente, gire el mando hasta la posición de apagado y no intente volver a encender la llama hasta que transcurra como mínimo 1 minuto.
Si con los años los reguladores del gas se endurecen y resulta difícil girarlos, será necesario lubricarlos.
Esta operación solo la puede realizar, una y exclusivamente, personas del Servicio Técnico cualificadas.
4. MANTENIMIENTO Y LIMPIEZA
Antes de limpiar la placa, esta tiene que estar fría. Desenchúfese o, si está conectada directamente, desconéctese de la corriente.
La limpieza y el mantenimiento que debe realizar el usuario no será realizada por niños sin supervisión.
No utilice jamás detergentes abrasivos y corrosivos, lejía o ácidos. Evite los ácidos o sustancias parecidas (zumo de limón, vinagre, etc.) en las secciones lacadas, barnizadas o de acero inoxidable.
Para limpiar las zonas esmaltadas, barnizadas o cromadas, realícelo con agua templada con jabón o detergente no cáustico. Después de limpiarla, seque los quemadores y vuelva a colocarlos.
Es importante que los quemadores se coloquen correctamente.
Rejillas cromadas y quemadores
Las rejillas cromadas y los quemadores tienen tendencia a ponerse oscuros con el uso. Es algo normal e inevitable, pero es algo que no altera en absoluto el funcionamiento de la placa de cocina.
En todo caso, en nuestro centro de servicio post-venta podrá encontrar piezas de recambio.
5. SERVICIO TÉCNICO
Antes de llamar al Servicio Técnico compruebe lo siguiente:
- que el enchufe está correctamente insertado y que el fusible
funciona;
- que no hay problema con el suministro de gas.
Si no puede identificar el fallo:
Desenchufe la placa, no intente averiguarlo, llame al Servicio
Técnico.
6. PROTECCIÓN DEL MEDIOAMBIENTE
Este aparato está etiquetado conforme a la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos.
(RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden generar consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a tratamientos
específicos, con el fin de
retirar y eliminar correctamente todos los contaminantes y reciclar todos los materiales.
Los equipos pueden desempeñar una función importante para garantizar que los RAEE no representen un problema ambiental; es esencial que se sigan algunas reglas:
- Los RAEE no se deben tratar como residuos domésticos.
- Los RAEE se deben depositar en los puntos de recolección correspondientes gestionados por la municipalidad o por empresas registradas. En muchos países, para los RAEE de gran tamaño, puede existir la recolección domiciliaria.
- Cuando compre un nuevo aparato, el anterior debe devolverse al vendedor que lo debe recolectar gratuitamente de manera individual, siempre que el equipo sea de un tipo equivalente y que tenga las mismas funciones que el equipo adquirido.
Declaración de cumplimiento: en este equipo, las piezas que se prevé que puedan estar en contacto con los alimentos, cumplen las regulaciones de la CEE indicadas en la directiva 89/109.
El aparato cumple con la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018, con el Reglamento para Aparatos de Gas 2016/426 (GAR).
Al colocar el logo CE en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.
El Fabricante no se responsabiliza de las posibles imprecisiones derivadas de la impresión o transcripción que se contengan en este libro. Nos reservamos el derecho de realizar las modificaciones necesarias de los productos, incluidos los intereses de consumo, sin perjuicio de las características relacionadas con la calidad o el funcionamiento.
Tabla 1
| |
| Placa del quemador | 4 Gas |
| Quemador | Aux/2SR/R |
| Type | UH60ML |
| FFD | Si |
| Aux 1kW | 1 |
| Sr 1,75 kW | 2 |
| R 2,7 kW | 1 |
| Entrada nominal de calor | 7,2 kW |
| G20/20 mbar | 686 l/h |
| G30/28-30 mbar | 524 g/h |
| Clase de instalación | 3 |
| Voltaje / Frecuencia V / Hz | 220-240 V/ 50/60 Hz |
| Potencia de entrada | 1 |
| Ignisión electrica | Si |
| Dimensión del producto | 595x510 |
Este electrodoméstico está pensado para aquellos que no son profesionales, es decir, uso casero.
INSTRUCCIONES DE SEGURIDAD
1.2 UBICACIÓN ADECUADA
6. PROTECCIÓN DEL MEDIO AMBIENTE
La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva además el derecho de realizar las modificaciones que se consideren útiles a los productos sin comprometer las características esenciales.
