NÁVOD K OBSLUZE CKD621LX CANDY
UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu. Dávejte pozor, abyste se nedotkli topných článků. Děti do 8 let věku musí být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem.
UPOZORNĚNÍ: Používejte pouze ochrannou zábranu varné desky navrženou výrobcem varného spotřebiče nebo zábranu, kterou výrobce spotřebiče označí v návodu k použití za vhodnou, nebo zábranu zabudovanou do spotřebiče. Použití nevhodných ochranných zábran může způsobit nehody.
UPOZORNĚNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou. UPOZORNĚNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte.
UPOZORNĚNÍ: Pokud je povrch prasklý, nedotýkejte se skla a spotřebič vypněte, aby nedošlo k úrazu elektrickým proudem.
Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát. Děti nesmějí bez dozoru dospělých spotřebič čistit ani provádět činnosti údržby. POZOR: Vaření musí probíhat pod dohledem. Na krátký proces vaření je nutné dohlížet neustále. Důrazně doporučujeme, aby se děti nepřibližovaly k varným zónám v době, kdy jsou v provozu nebo jsou vypnuté, ale indikátor zbytkového tepla svítí, aby se zabránilo riziku vážných popálenin.
Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání.
Je-li jimi varná deska vybavena, nedívejte se po delší dobu na prvky varné desky s halogenovými žárovkami.
Připojte zástrčku k napájecímu kabelu, který je schopen vydržet napětí, proud a zátěž uvedené na štítku a který je opatřen uzemňovacím kontaktem. Zásuvka musí být vhodná pro zatížení uvedené na štítku a musí mít zapojený a funkční uzemňovací kontakt. Uzemňovací vodič má žlutozelenou barvu. Tuto operaci by měl provádět odborník s vhodnou kvalifikací. V případě neslučitelnosti mezi zásuvkou a zástrčkou
spotřebiče požádejte kvalifikovaného elektrikáře, aby zásuvku nahradil jiným vhodným typem. Zástrčka i zásuvka musí odpovídat platným normám země instalace.
Připojení k napájecímu zdroji lze provést tak, že mezi spotřebičem a zdrojem energie, který zvládne maximální připojenou zátěž a který je v souladu se stávajícími právními předpisy, je umístěn omnipolární vypínač.
Žlutozelený uzemňovací kabel by neměl být přerušen vypínačem. Zásuvka nebo omnipolární vypínač používaný pro připojení by měl být při instalaci spotřebiče snadno přístupný.
Odpojení lze zajistit přístupnou zástrčkou nebo začleněním spínače v pevném zapojení v souladu s pravidly elektroinstalace.
Je-li napájecí kabel poškozen, musí jej vyměnit výrobce, jeho autorizovaný servis nebo podobně kvalifikovaná osoba, aby nedošlo ke vzniku nebezpečných situací. Zemnicí vodič (žlutozelený) musí být na straně svorkovnice delší než 10 mm. Vnitřní část vodičů by měla odpovídat výkonu absorbovanému varnou deskou (uvedeno na štítku). Typ napájecího kabelu musí být HO5V2V2-F.
Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky. Mohly by se zahřát na velmi vysokou teplotu. Na zóny ohřevu se nesmějí umisťovat hliníkové fólie ani plastové nádoby.
Po každém použití je nutné varnou desku vyčistit, aby se zabránilo hromadění nečistot a mastnoty. Pokud se tyto nečistoty a mastnota na varné desce ponechají, jsou při jejím používání znovu zahřívány a spalovány za vzniku kouře a nepříjemných zápachů, nemluvě o riziku šíření požáru.
K čištění spotřebiče nikdy nepoužívejte páru ani vysokotlaký postřik.
Nedotýkejte se tepelných zón během provozu a po nějakou dobu po použití. Jídlo nepřipravujte nikdy přímo na sklokeramické varné desce.
Vždy používejte odpovídající nádobí.
Nádobu vždy umístěte do středu jednotky, na které vaříte. Nic nepokládejte na ovládací panel. Varnou desku nepoužívejte jako pracovní plochu.
Povrch desky nepoužívejte jako krájecí prkénko. Nad varnou deskou neukládejte těžké předměty. Pokud by na desku spadly, mohly by způsobit její poškození.
Na varnou desku neodkládejte žádné předměty. Nádobí po varné desce neposunujte.
K provozování spotřebiče při jmenovitých frekvencích nejsou nutné žádné další úpravy ani nastavování.
1. POKYNY PRO INSTALATÉRA
INSTALACE DOMÁCÍCH SPOTŘEBIČŮ MŮŽE BÝT SLOŽITÁ OPERACE, KTERÁ, POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST UŽIVATELE. Z TOHOTO DŮVODU POŽÁDEJTE O INSTALACI KVALIFIKOVANÉHO SERVISNÍHO TECHNIKA, KTERÝ INSTALACI PROVEDE PODLE PLATNÝCH PŘEDPISŮ. V PŘÍPADĚ NEOPRÁVNĚNÉ INSTALACE VÝROBCE NENESE ŽÁDNOU ODPOVĚDNOST ZA TECHNICKÉ ZÁVADY VÝROBKU, KTERÉ MOHOU VÉST K POŠKOZENÍ VÝROBKU NEBO ZRANĚNÍ OSOB.
1.1 VESTAVBA
Varnou desku lze instalovat do pracovní desky, která je z teplu odolného materiálu do 100 °C a má tloušťku 25–45 mm. Rozměry výřezu v pracovní desce jsou na obrázku 2.
Pokud není volný prostor mezi varnou deskou a skříňkou pod ní, je nutné instalovat vhodné mezidno (dřevěné nebo z podobného materiálu) (obrázek 3).
Pokud varná deska na nějaké straně sousedí se skříní, vzdálenost mezi varnou deskou a skříní musí být alespoň 15 cm, zatímco vzdálenost mezi výřezem a zadní stěnou musí být alespoň 7 cm. Vzdálenost mezi varnou deskou a spotřebičem nad ní (např. odsavač par) musí být nejméně 70 cm (obrázek 4).
Kovové předměty v zásuvce mohou v důsledku recirkulace vzduchu dosáhnout vysokých teplot.
Pokud je 60 cm varná deska nad troubou, která není vybavena chladicím ventilátorem, doporučujeme udělat ventilační otvory v nábytku pro zajištění správné ventilace.
Velikost otvoru musí být nejméně 300 cm2 a umístění podle obrázku 5.
Pokud je 75 cm varná deska nad troubou, musí být přidán chladicí ventilátor.
Intenzivní a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jako je otevření okna nebo zvýšení výkonu ventilátoru.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vnější stěny nebo okna. Elektrický ventilátor musí být schopen vyměnit vzduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovat platná pravidla.
2.1. PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Zkontrolujte data na výrobním štítku, na vnější straně přístroje, pro kontrolu, zda napětí odpovídá napětí elektrické sítě. Před připojením zkontrolujte uzemnění. Tento spotřebič musí být uzemněn. Pokud tuto podmínku nesplníte, výrobce nenese žádnou odpovědnost za poškození spotřebiče nebo úrazy osob. Pokud přívodní kabel není vybavený zástrčkou, připojte vhodnou zástrčku podle údajů na výrobním štítku.
Pokud je varná deska připojena přímo k elektrické síti, musíte instalovat odpojovací zařízení. Pokud se poškodí přívodní kabel, musí jej vyměnit kvalifikovaný servisní technik, aby se zabránilo možnému nebezpečí.
Uzemňovací vodič (zelenožlutý) musí být nejméně o 10 mm delší než živý a neutrální vodič. Použijte vhodný kabel podle parametrů výkonu trouby. Zkontrolujte výrobní štítek a ujistěte se, že je přívodní kabel typu 3× 0.75mm2 H05 V2V2-F.
Napájení
Pokud spotřebič není vybaven přívodním kabelem se zástrčkou, nebo jiným typem odpojovacího zařízení nabízejícím odstup kontaktů v odpojeném stavu podle požadavků proti přepětí III. kategorie, musíte uskutečnit toto připojení podle platných směrnic.
2.2. PŘIPOJENÍ PLYNU
Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národními předpisy.
Výrobní štítek na varné desce definuje typ plynu, pro který je navržena. Připojení k hlavní přípojce plynu nebo k plynové láhvi může být provedeno po ověření, že je vhodný pro typ přiváděného plynu. Pokud není správně regulován, viz pokyny v následujících odstavcích pro úpravu nastavení.
Pro tekutý plyn (plyn v lahvi) použijte regulátor tlaku plynu vyhovující mezinárodním standardům.
Některé modely jsou vybavené kónickou přípojkou pro instalace v zemích, kde je tento typ povinný; v obrázku 8 je popsáno, jak rozeznat různé typy spojů (CY = cylindrický, CO = kónický). V každém případě, cylindrická část připojení musí být připojena k varné desce.
Pokud připojíte varnou desku k přípojce plynu pomocí ohebné hadice, zajistěte, aby maximální délka hadice nepřesahovala 2 metry.
Flexibilní trubku je nutné připevnit tak, aby nepřišla do kontaktu s pohyblivými díly skříňky (např. šuplíkem) a nepřecházela přes příliš úzké prostory.
Abyste zabránili možnému nebezpečí, proveďte instalaci v následujícím pořadí (obrázek 6):
1) Podle obrázku sestavte díly v pořadí:
A: 1/2 cylindrický adaptér, B: 1/2 těsnění, C: 1/2 kónický-cylindrický nebo cylindrický-cylindrický adaptér plynu
2) Utáhněte spoje kleštěmi, umístěte trubky do správné pozice.
3) Připevněte díl C k hlavní přípojce plynu pomocí pevné měděné trubky nebo ohebné celové trubky.
DŮLEŽITÉ: proveďte konečnou kontrolu těsnosti spojů pomocí roztoku vody a saponátu. Nikdy nepoužívejte plamen. Také se ujistěte, zda ohebná trubka není v kontaktu s pohyblivými díly skříňky (např. šuplíkem) a není instalovaná v místě, kde se může poškodit.
Upozornění: Pokud ucítíte plyn v okolí spotřebiče, okamžitě vypněte přívod plynu a kontaktujte servisního technika. Nepokoušejte se najít únik plynu pomocí plamene.
2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH PLYNU
Pro úpravu varné desky na jiný typ plynu proveďte následující kroky: - sejměte mřížky a hořáky, vložte klíč (7 mm) do podložky hořáku (obrázek 7) - vyšroubujte trysku a nahraďte vhodnou pro daný typ používaného plynu (viz tabulku typu plynu)
2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE
Po zapálení hořáku otočte ovládacím knoflíkem na minimální nastavení a poté sejměte ovládací knoflík (můžete jej sejmout jemným potažením).
Pomocí malého šroubováku otáčejte regulačním šroubem podle obrázku 9. Otáčením šroubu ve směru hodinových ručiček snížíte plamen, otáčením proti směru hodinových ručiček plamen zvětšíte. Pomocí tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté nasaďte ovládací knoflík.
Pokud je dodávaný plyn LPG (plyn v lahvích) - šroub pro nastavení počátečního plamene musíte otočit ve směru hodinových ručiček do konce.
Po dokončení nastavení plynu nahraďte výrobní štítek s typem plynu za nový, podle instalovaného plynu.
3. POUŽITÍ VARNÉ DESKY
Tento spotřebič se musí používat pouze k účelům, pro které byl navržen, a to pro vaření v domácnosti. Jakékoli jiné použití je nesprávné a může být nebezpečné. Výrobce nenese žádnou odpovědnost za poškození vyplývající z nesprávného použití tohoto spotřebiče.

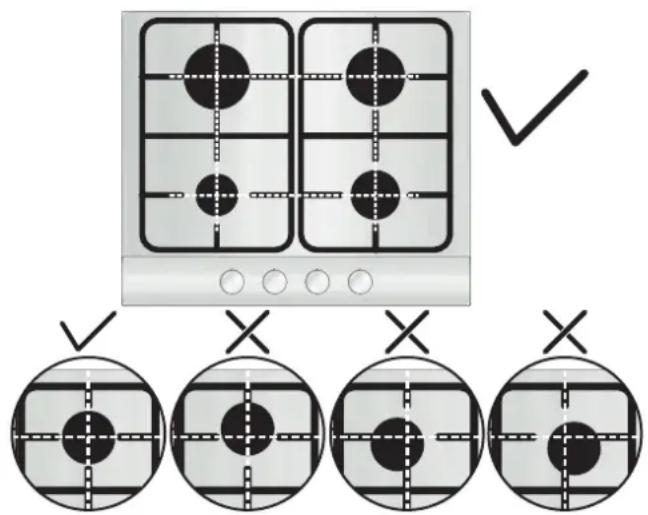

Před použitím hořáků se ujistěte, že obvod mřížky je na středu hořáku, jak ukazuje obrázek. Pokud používáte litinovou mřížku, je ve spodní poloze. Ujistěte se, že je použitá mřížka ve správné pozici.
3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU
K zapálení hořáku přiložte zdroj otevřeného plamene k hořáku, stiskněte a otočte knoflíkem ovládání plynu proti směru hodinových ručiček. Pokud jste hořák nepoužívali několik dní, před zapálením počkejte několik sekund, toto odstraní přítomný vzduch v trubkách. Pro spotřebiče s elektrickým zapalováním proveďte následující kroky: - stiskněte a otočte knoflík proti směru hodinových ručiček na symbol Zapálení. - zapalte hořák stisknutím tlačítka jiskření. Pro varné desky vybavené automatickým zapalováním pouze stiskněte a otočte knoflík na symbol zapálení. Systém zapalování opakuje jiskření, dokud držíte stisknutí ovládacího knoflíku.
Pokud se hořák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte.
Pro modely vybavené bezpečnostním ventilem (který vypne přívod plynu v případě náhodného zhasnutí plamene) se hořák zapaluje podle výše uvedeného postupu, ale knoflík musíte držet stisknutý 6 sekund po zapálení plamene.
UPOZORNĚNÍ:
Před zapnutím varné desky se ujistěte, zda jsou hořáky a víčka hořáků správně nasazené.
Varování: Pokud do zařízení neproudí elektřina, měli byste pro zapálení hořáku použít zapalovač.
- stiskněte a otočte proti směru hodinových ručiček knoflík se symbolem zapalování,
- Držte knoflík stlačený a pomocí zapalovače zapalte hořák. Po zapálení držte knoflík stlačený ještě dalších 5 sekund.
VŠEOBECNÉ POKYNY
Pro nejlepší výsledky používejte nádoby s rovným dnem, které vyhovují průměru hořáku. Viz tabulka A.
Tabulka A
| Typ hořák | Øpanev (cm) | Výkon (kW) | G20/20 mbar (Metan) | G30/28-30 mbar (LPG) |
| AUX Pomocný hořák | 10 - 18 | 1,00 | 95 l/h | 73 g/h |
| SR Pūlrychlý hořák | 12 - 22 | 1,75 | 167 l/h | 127 g/h |
| R Silné hořák | 16 - 26 | 2,70 | 257 l/h | 196 g/h |
Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.
UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte knoflíkem do pozice vypnuto a nepokoušejte se jej zapálit po dobu 1 minuty.
Pokud se knoflík po letech používání otáčí těžko, je nutné jej namazat. Tuto činnost smí provádět pouze kvalifikovaný technik.
4. ÚDRŽBA A ČIŠTĚNÍ
Před čištěním varné desky se ujistěte, že dostatečně vychladla. Odpojte zástrčku od elektrické zásuvky nebo vypněte jistič.
Čištění a údržbu nesmí provádět děti bez dohledu.
K čištění nepoužívejte drsné, korozivní prostředky, bělidla nebo kyseliny. Vyhněte se jakýmkoli kyselinám (citrónová šťáva, ocet, apod.) na smaltovaném nebo nerezovém povrchu.
Pokud čistíte smaltovaný, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí prostředek.
Hořáky můžete čistit vodou se saponátem. K obnovení původního lesku použijte čistič na nerezovou ocel. Po vyčištění nechte hořáky vysušit a vraťte na své místo.
Chromové mřížky a hořáky
Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto je normální a neodvratný jev, ale nemá vliv na funkčnost varné desky. V případě potřeby jsou náhradní díly dostupné v servisním středisku.
5. SERVIS
Dříve než zavoláte servis, zkontrolujte následující:
Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte jej a kontaktujte autorizované servisní středisko.
6. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadu z elektrického a elektronického zařízení (WEEE). WEEE obsahuje jak škodlivé látky (které mohou vyvolat nepříznivý dopad na životní prostředí), tak i suroviny (které lze použít opakovaně). Je nutno používat speciální zacházení vzhledem k WEEE, aby se všechny nečistoty likvidovaly správně a bylo možné recyklovat všechny materiály.
Jednotlivci mohou hrát významnou roli při zajišťování toho, aby se z WEEE nestal ekologický problém; je nezbytné dodržovat některá základní pravidla:
- WEEE nelikvidujte jako běžný domovní odpad.
- WEEE předávejte na příslušná sběrná místa řízená městskými úřady nebo registrovanými společnostmi. V některých zemích může být používán systém domácího odběru velkých WEEE.
Když kupujete nový spotřebič, můžete starý vrátit prodejci, který jej musí zdarma odebrat na principu kus za kus, pokud jde o zařízení odpovídajícího typu, které má stejné funkce jako dodávané zařízení.
Prohlášení o shodě: Tento spotřebič přicházející do kontaktu s potravinami vyhovuje předpisům směrnice EEC 89/109.
Spotřebič je ve shodě se směrnicí 2009/142/ES o spotřebičích plynných paliv a počínaje 21. dubnem 2018 s nařízením 2016/426 o spotřebičích plynných paliv.
Umístěním značky na produkt deklarujeme na vlastní odpovědnost shodu se všemi požadavky EU týkajícími se bezpečnosti, zdraví a životního prostředí, které jsou zakotveny v legislativě a týkají se daného produktu.
Výrobce nenese žádnou odpovědnost za nepřesnosti vyplývající z tisku nebo překladu v tomto návodu. Vyhrazujeme si právo na změny výrobku, včetně údajů o spotřebě, bez předchozího upozornění, které nemají vliv na funkčnost nebo bezpečnost výrobku.
Tabulka 1
| |
| Deska hořák | 4 Gas |
| Hořák | Aux/2SR/R |
| Type | UH60ML |
| FFD | ANO |
| Aux 1kW | 1 |
| Sr 1,75 kW | 2 |
| R 2,7 kW | 1 |
| Jmenovitý tepelný vystup | 7,2 kW |
| G20/20 mbar | 686 l/h |
| G30/28-30 mbar | 524 g/h |
| Instalačné třída | 3 |
| Napěti/frekvence V / Hz | 220-240 V/ 50/60 Hz |
| Příkon | 1 |
| Elektrické zapalování | YES |
| Rozměry spotřebiće | 595x510 |
Tento spotřebič je navržený pro nekomerční použití v domácnosti.
BEZPEČNOSTNÍ POKYNY
Výrobce nezodpovídá za nepřesnosti obsažené v této příručce vzniklé při tisku nebo překladu. Vyhrazujeme si právo provádět úpravy výrobku podle potřeby, aniž by byly dotčeny charakteristiky vztahující se k bezpečnosti nebo provozu.
