GEBRUIKSAANWIJZING DS401 THOMSON

THOMSON is een handelsmerk van TECHNICOLOR SA en haar dochtermaatschappijen, gebruikt onder licentie door Bigben Interactive. Made in China

DS401 Inhoud Video-uitgang van iPhone/iPod 5 Afspelen vanaf iPhone/iPod 5 Slaapmodus

De radio beluisteren 6 Gebruik van de Aux-ingang 6 Line in 7 Aux In 7 Gebruik van de USB/SD-ingang 7 Do’s and Don’ts 10 Onderhoud 10 Aan de slag 1 In de doos 1 Veiligheidsinstructies 1 Veiligheid batterijen 2 Beschrijving van onderdelen 3 Afstandsbediening 4 De iTower configureren 4 Inschakelen 4 Klok configureren 5 De iPhone/iPod opladen 5 Als u de iPhone aansluit, wordt mogelijk het bericht “deze accessoire is niet geoptimaliseerd voor deze iPhone” weergegeven. Uw iPhone zal niet worden beschadigd. Dit bericht dient puur ter informatie. U kunt op ”negeren” en naar uw muziek luisteren. Het bericht geeft aan dat de ontvangst van het 3G- of WiFi-signaal slechter wordt als u de iPhone aansluit.

Aan de slag Haal het apparaat uit de doos. Verwijder alle verpakking van het product. Stop de verpakking in de doos en gooi deze weg. In de doos iTower-luidsprekereenheid Afstandsbediening Handleiding RCA-kabel Veiligheidsinstructies Bij het gebruik van elektrische apparatuur dient u altijd veiligheidsmaatregelen in acht te nemen. Deze apparatuur is niet geschikt voor personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of mentale vaardigheden of een gebrek aan ervaring of kennis. Gebruik van de apparatuur dient in dat geval onder toezicht plaats te vinden door iemand die verantwoordelijk is voor de veiligheid. Plaats de apparatuur niet te dicht bij warmtebronnen of in direct zonlicht. Controleer of de spanning op de typeplaat overeenkomt met die van het lokale netwerk alvorens de apparatuur aan te sluiten op het net. Laat de apparatuur niet onbeheerd achter terwijl deze is aangesloten op het net. Laat de apparatuur niet in aanraking komen met water of andere vloeistoffen. U dient het netsnoer na gebruik, vóór reiniging en tijdens reparatie van de apparatuur los te koppelen. Streng toezicht is vereist indien deze apparatuur wordt gebruikt in de buurt van kinderen. Opladen en audio afspelen via de Samsung Galaxy

Lijst met compatible apparaten:

Plaats de apparatuur nooit binnen handbereik van kinderen. Reparaties aan elektrische apparatuur mogen alleen worden uitgevoerd door gekwalificeerd personeel. Onjuiste reparaties kunnen de gebruiker in groot gevaar brengen. Deze apparatuur is uitsluitend bedoeld voor huishoudelijk gebruik en mag niet worden gebruikt voor industriële of commerciële doeleinden. Bedien deze apparatuur niet indien de stekker of het snoer is beschadigd, na een storing of nadat de apparatuur is gevallen of beschadigd. Gebruik deze apparatuur uitsluitend voor het beoogde doeleinde. Deze apparatuur dient te worden geplaatst op een stabiel, warmtebestendig oppervlak. Duw geen voorwerpen in de openingen. Dit kan leiden tot schade aan de apparatuur en/of een elektrische schok. Gebruik dit product niet in natte of slechte weersomstandigheden. Dit product is geen speelgoed. Speel muziek niet te hard af, vooral niet als er kinderen in de buurt zijn. Altijd voorzichtig met batterijen... Controleer of de batterijcompartimenten goed dicht zitten. Gebruik alleen de aanbevolen batterijen. Plaats de batterijen op de juiste wijze: de plus- en mintekens op de batterij en in het compartiment moeten met elkaar overeenkomen. Vervang alle batterijen tegelijkertijd. Bewaar ongebruikte batterijen in de verpakking en houd deze uit de buurt van voorwerpen die kortsluiting kunnen veroorzaken. Verwijder gebruikte batterijen uit apparatuur indien deze lange tijd niet wordt gebruikt. Batterijen mogen door kinderen uitsluitend onder toezicht worden gebruikt. Vergeet niet om knoopcel- en AAA-batterijen uit de buurt van kinderen te houden, omdat deze makkelijk kunnen worden ingeslikt. Roep medische hulp in als batterijen zijn doorgeslikt.

Beschrijving van onderdelen

4. Sleuf voor afstandsbediening

Achterpaneel Video-uitgang

1. Aan/uit-schakelaar

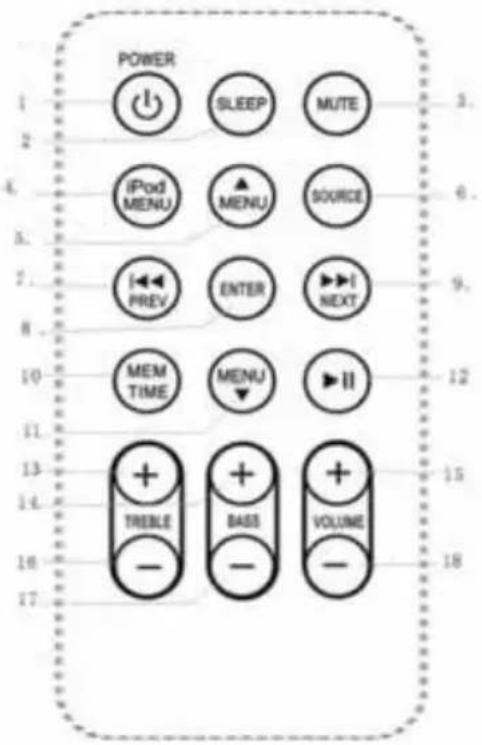

10. Geheugen en tijd instellen

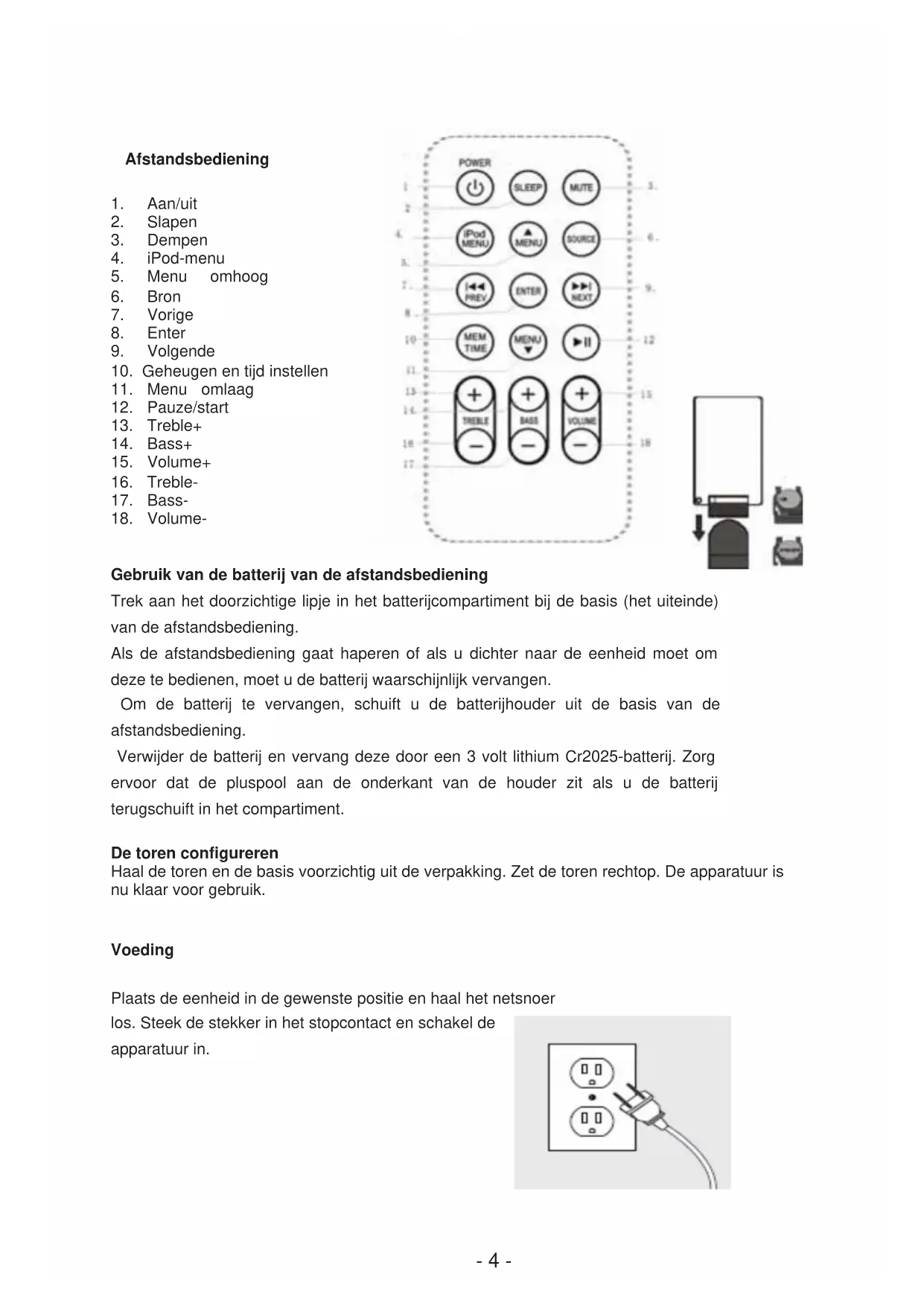

Gebruik van de batterij van de afstandsbediening Trek aan het doorzichtige lipje in het batterijcompartiment bij de basis (het uiteinde) van de afstandsbediening. Als de afstandsbediening gaat haperen of als u dichter naar de eenheid moet om deze te bedienen, moet u de batterij waarschijnlijk vervangen. Om de batterij te vervangen, schuift u de batterijhouder uit de basis van de afstandsbediening. Verwijder de batterij en vervang deze door een 3 volt lithium Cr2025-batterij. Zorg ervoor dat de pluspool aan de onderkant van de houder zit als u de batterij terugschuift in het compartiment. De toren configureren Haal de toren en de basis voorzichtig uit de verpakking. Zet de toren rechtop. De apparatuur is nu klaar voor gebruik. Voeding Plaats de eenheid in de gewenste positie en haal het netsnoer los. Steek de stekker in het stopcontact en schakel de apparatuur in.

Klok instellen Nadat de eenheid op het net is aangesloten (en nadat zich een elektriciteitsstoring heeft voorgedaan), geeft het scherm de tekst '0:00' weer op het LCD-scherm. De eenheid moet in stand-bymodus staan om de huidige klok in te stellen.

1. Druk op de knop MEM/TIME. De cijfers op het scherm gaan knipperen.

2. Druk herhaaldelijk op de knop PREVIOUS/NEXT totdat het juiste uur is ingesteld. Druk op

MEM/TIME om te bevestigen. Het ingestelde uur en de minuten knipperen op het scherm.

3. Druk herhaaldelijk op de knop PREVIOUS/NEXT totdat de juiste minuten zijn ingesteld.

Druk op MEM/TIME om de minuutinstelling te bevestigen. Alarm instellen Houd de knop MEM/TIME vast. Het scherm geeft de melding ON/OFF weer en knippert. Kies of u het alarm wilt instellen of annuleren. Als u op PREVIOUS/NEXT drukt om ON te selecteren, knippert het scherm. Druk herhaaldelijk op PREVIOUS/NEXT om het uur in te stellen. Druk op MEM/TIME om te bevestigen. Druk daarna op PREVIOUS/NEXT om de minuten in te stellen. Druk op MEM/TIME om te bevestigen. Druk daarna op PREVIOUS/NEXT om de iPod/Aux-ingang te selecteren. Druk op MEM/TIME om te bevestigen. Als er geen iPod is aangesloten, schakelt de eenheid automatisch naar Aux in-alarm. Het volume gaat geleidelijk van 0 naar 25. Slaapmodus Druk op de knop SLEEP. Het scherm gaat knipperen. Druk op de knop totdat het scherm het aantal minuten weergeeft dat u wilt instellen. De waarde moet tussen de 10 en 90 minuten liggen. Het scherm knippert drie keer ter bevestiging en keert daarna terug naar de interface. Als u de slaapmodus wilt annuleren, drukt u tot de tekst 00 drie keer knippert. De slaapmodus wordt nu geannuleerd. De iPhone/iPod opladen U kunt de iPhone/iPod via het dock opladen in standby- of bedieningsmodus. De iPhone/iPod wordt automatisch opgeladen als deze is gedockt. Controleer of de aan/uit-schakelaar aan de achterzijde van de eenheid is ingeschakeld. Video-uitgang van iPhone/iPod

1. Sluit de eenheid op de televisie aan met de composietvideo-uitgang.

2. Op de iPhone/iPod navigeert u naar VIDEOS˚ VIDEO SETTINGS.

3. Dock de iPhone/iPod aan de eenheid om een video af te spelen vanaf de gedockte

iPhone/iPod. Muziek afspelen op de iPhone of iPod

1. Druk op de aan/uit-knop op de achterkant van de luidspreker of op de hoofdconsole om de

eenheid in te schakelen.

2. Om de afspeelfunctie van de iPhone/iPod te selecteren, houdt u de functieknop ingedrukt

totdat de rode lamp onder de iPod oplicht.

3. Sluit de iPhone of iPod aan op de aansluiting in het dock.

4. Druk op de start/pauzeknop van de eenheid of de afstandsbediening om muziek af te spelen

1. Druk op de aan/uit-knop om de eenheid in te schakelen of op stand-by te zetten

2. Druk op de functieknop totdat het scherm de melding "ADR" weergeeft.

3. Plaats de Samsung Galaxy-telefoon in het Micro-USB-station.

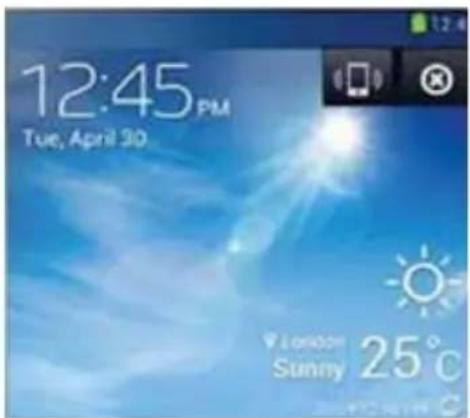

4. De telefoon geeft de symbolen

en weer. Druk op . Nu kunt u de muziek via de toren afspelen. Opmerking: Compatible met Samsung galaxy SII/Galaxy SIII/Galaxy SIII Mini/Galaxy Note/Galaxy Note II/Galaxy Nexus. De radio beluisteren

1. Druk op de knop van de eenheid of de afstandsbediening om RADIOMODUS te

selecteren. De eenheid schakelt naar FM-radiomodus.

2. Selecteer het gewenste radiostation door op de knop

eenheid start automatisch, zoekt de frequenties voor het vorige of volgende station met een sterk signaal en stopt vervolgens.

4. Zodra u een station vindt dat u wilt opslaan, drukt u op de knop MEM van de

afstandsbediening. De melding 'P01' wordt weergegeven op het scherm. Druk op M-up of M-dn totdat de gewenste geheugenpositie op het scherm verschijnt. Druk nogmaals op MEM om te bevestigen en het huidige station op te slaan. Gebruik van de Line in- of AUX-ingang Analoge geluidssignalen van andere bronnen kunnen naar de luidspreker worden gestuurd. Om de Aux-functie te selecteren, drukt u op de knop van de toren of drukt u herhaaldelijk op de bronknop van de afstandsbediening totdat het scherm AUX of LIN weergeeft.

Line in-aansluiting Vereist een 3,5 mm-kabel

1. Sluit een 3,5 mm-kabel aan op de Aux in 1-aansluiting. Sluit het andere uiteinde van de 3,5

mm-kabel aan op een mp3-speler of andere audiobron.

2. Druk op de aan/uit-knop om de eenheid in te schakelen.

3. Druk op de functie- of bronknop van de afstandsbediening om naar

Line In-modus te schakelen.

4. Stuur de audio door de eenheid met de bedieningselementen op de aangesloten apparatuur.

Vereist een RCA-kabel

1. Sluit een RCA-kabel aan op de Aux-ingang. Sluit het andere uiteinde van de RCA-kabel aan

op de audio-uitgang van de dvd-speler, het stereosysteem, het gamesysteem of de televisie.

2. Druk op de aan/uit-knop om de eenheid in te schakelen.

3. Druk op de functie- of SOURCE-knop van de afstandsbediening om

naar Aux In 2-modus te schakelen.

4. Stuur de audio door de eenheid met de bedieningselementen op de

aangesloten apparatuur. Gebruik van de USB/SD-ingang

1. Steek de USB-flashdrive/beveiligde digitale geheugenkaart in de USB/SD-adapter en sluit de

adapter vervolgens aan op de eenheid. Als u dit niet in de juiste volgorde doet, kan de iPhone/iPod-dock worden beschadigd.

2. Eenmaal in USB-modus drukt u op Function. De eenheid kan nu automatisch afspelen.

3. Eenmaal in SD-modus drukt u twee keer op Function. De eenheid kan nu automatisch

4. Druk op MENU UP/MENU DOWN om te kiezen welke map u wilt openen. Het scherm geeft

achtereenvolgens het aantal mappen en tracks weer.

5. Druk op PREVIOUS/NEXT om de track te selecteren.

Bluetooth-modus A. Paren met een Bluetooth-telefoon Controleer of uw mobiele telefoon ondersteuning biedt voor Bluetooth. De specifieke paarstappen kunnen per mobiele telefoon verschillen. Zie de gebruiksaanwijzing van uw mobiele telefoon voor meer informatie. De algemene paarstappen zijn als volgt: a) Houd de DS401 en de Bluetooth-telefoon tijdens het paren niet meer dan 1 meter uit elkaar. b) Druk op de Standby-knop en druk eenmaal op de functieknop als u in Bluetooth-modus zit. c) Schakel de Bluetooth-functie van de mobiele telefoon in en zoek naar Bluetooth-apparaten. Nadat het zoeken is voltooid, selecteert u “DS401” in de lijst met Bluetooth-apparaten. d) Voer afhankelijk van de melding op het scherm het wachtwoord of PIN-nummer “0000” in en druk op “Ja” of “Bevestigen”.

e) Nadat de apparaten zijn gepaard, selecteert u “DS401” in de lijst met Bluetooth-apparaten en drukt u op “verbinden”. B. Paren met een Bluetooth-stereozender Elke Bluetooth-zender heeft een andere paarmethode. Zie de gebruiksaanwijzing van uw Bluetooth-zender voor meer informatie. De algemene paarstappen zijn als volgt: a) Houd de DS401 en de Bluetooth-telefoon tijdens het paren niet meer dan 1 meter uit elkaar. b) Druk op de Standby-knop en druk eenmaal op de functieknop als u in Bluetooth-modus zit. c) Schakel de Bluetooth-zender in en laat deze naar paarmodus gaan. d) De zender zoekt de DS401 automatisch om verbinding te maken. Nadat de connectie tot stand is gebracht, staan de smartphone en de toren met elkaar in verbinding. Opmerkingen:

DS401 keert automatisch terug naar paarmodus nadat u de verbinding met een Bluetooth-apparaat heeft verbroken. C. Muziek afspelen Verbinding maken met een A2DP-telefoon of Bluetooth-zender a) Verbind uw mobiele telefoon of Bluetooth-zender met de DS401. b) U kunt uw muziek nu tijdens het afspelen via de DS401 beluisteren. c) Druk op Vol+ om het volume te verhogen. Druk op Vol- om het volume te verlagen. d) Druk op om naar het vorige nummer te gaan. Druk lang om terug te spoelen.

om naar het volgende nummer te gaan. Druk lang om vooruit te spoelen. Opmerkingen: Als er een gesprek binnenkomt terwijl de DS401 met uw mobiele telefoon is verbonden voor muziekweergave, wordt de muziek gepauzeerd zodra u het gesprek beantwoordt. De muziek gaat weer verder nadat het gesprek is beëindigd. (Afhankelijk van uw mobiele telefoon kan de muziek na beëindiging van het gesprek ook worden gepauzeerd.) Opmerkingen Haal altijd de stekker uit het stopcontact als u de apparatuur niet gebruikt en voordat u de apparatuur gaat reinigen.

Speel muziek niet op een buitensporig hoog volume af. Dit kan leiden tot schade aan het gehoor en/of de apparatuur. Gebruik deze eenheid niet in natte of slechte omstandigheden. Onderhoud Haal de stekker altijd uit het stopcontact alvorens de eenheid te reinigen. Reinig de apparatuur met een zachte, vochtige en pluisvrije doek. Gebruik geen schuurmiddelen of agressieve reinigingsmiddelen.'Made for iPhone' en 'Made for iPod' geven aan dat een elektronische accessoire speciaal voor respectievelijk de iPhone en iPod is ontwikkeld en volgens de ontwikkelaar voldoet aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de bediening van dit apparaat of de naleving van veiligheidsnormen en regelgeving. iPhone en iPod zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen. iPod niet inbegrepen. Niet compatible met iPod-shuffle. Samsung® en Samsung Galaxy® zijn handelsmerken van Samsung Electronics. Gedeponeerd in de Verenigde Staten en andere landen.

x Gooi elektrische en elektronische apparaten niet in een normale vuilnisbak. x Breng ze naar een verzamelpunt. x Sommige onderdelen in deze apparatuur kunnen gevaarlijk zijn voor de gezondheid en het milieu.

Hierbij verklaart Bigben Interactive S.A. dat het DS401-apparaat voldoet aan de essentiële vereisten van richtlijn 1995/5/EG van het Europese Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit. Om de volledige verklaring te downloaden, bezoekt u de sectie "conformiteitsverklaring" op onze website: http://www.bigben.eu/support .- 10 -

Lijst met compatible apparaten:
