GEBRUIKSAANWIJZING ZSG17100XA ZANUSSI

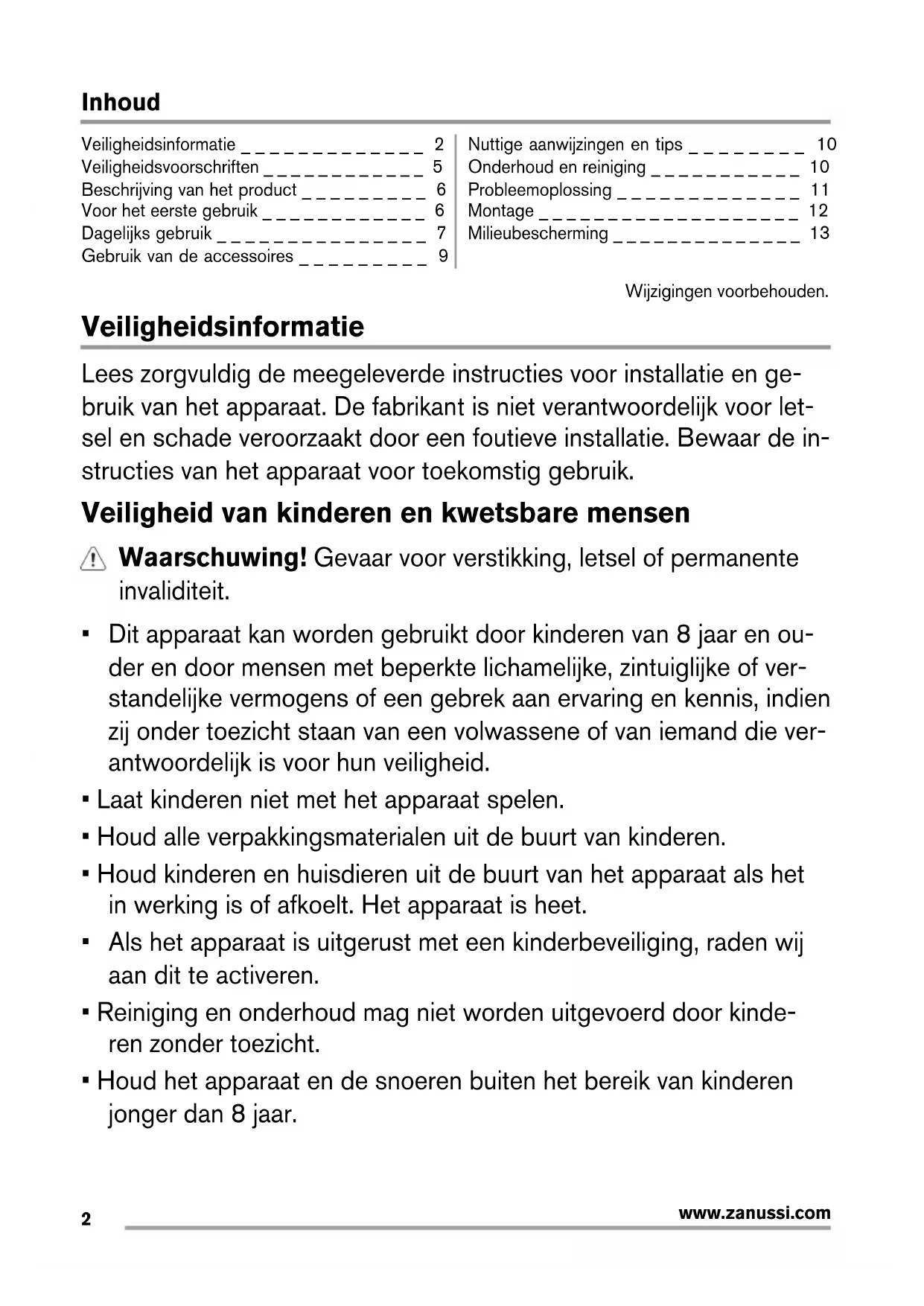

Veiligheidsinformatie ____ 2
Veiligheidsvoorschriften ____ 5
Beschrijving van het product 6
Voor het eerste gebruik 6
Dagelijks gebruik ____ 7
Gebruik van de accessoires 9

Nuttige aanwijzingen en tips ____ 10
Onderhoud en reiniging ____ 10
Probleemoplossing 11
Montage 12
Milieubescherming ____ 13

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

⚠ Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van iemand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.
• Houd het apparaat en de snoeren buiten het bereik van kinderen jonger dan 8 jaar.

Algemene veiligheid

- Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals:

- personeelskeukens in winkels, kantoren of andere werkomgevingen,

- boerderijen,

- door gasten in hotels, motels en andere residentièle omgevingen,

- Van binnen wordt het apparaat heet als het in werking is. Raak de verwarmingselementen in het apparaat niet aan. Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

- Gebruik geen stoomreiniger om het apparaat schoon te maken.

- Zet de stroomtoevoer uit alvorens onderhoud te plegen.

- Als de deur, scharnieren/handgrepen of deurafdichtingen zijn beschadigd, mag het apparaat niet worden gebruikt tot hij is gerepareerd door een vakkundig persoon.

- Alleen een vakkundig persoon kan onderhouds- of reparatiewerkzaamheden uitvoeren waarvoor de afdekking moet worden verwijderd die beschermd tegen blootstelling aan magnetronenergie.

- Verwarm geen vloeistoffen of andere levensmiddelen in afgesloten houders. Deze kunnen dan ontploffen.

- Gebruik alleen hulpstukken die geschikt zijn voor gebruik in de magnetron.

- Let bij het opwarmen van voedsel in plastic of papieren houders op het apparaat vanwege de mogelijkheid tot zelfontbranding.

- Het apparaat is bedoeld voor het opwarmen van voedsel en dranken. Het drogen van levensmiddelen of kleding en het opwarmen van warmhoudpads, slippers, sponzen, vochtige doekjes en dergelijke kan leiden tot letsel, zelfontbranding of brand.

• Als rook wordt waargenomen, zet dan het apparaat uit of trek de stekker uit het stopcontact en houd de deur gesloten om vlammen te doven.
• Het in de magnetron opwarmen van dranken kan ertoe leiden dat het langer duurt voordat het kookpunt wordt bereikt. Pas op als u de houder uit de magnetron haalt.
• De inhoud van melkflesjes en potjes babyvoeding moet worden geroerd of geschud en de temperatuur moet voor consumptie worden gecontroleerd om brandwonden te voorkomen.
• Eieren in de schaal en hele hardgekookte eieren mogen niet in het apparaat worden opgewarmd omdat ze dan kunnen ontploffen, zelfs nadat de magnetronverwarming is beëindigd.
• Het apparaat moet regelmatig worden gereinigd en voedselresten dienen te worden verwijderd.
• Het niet schoonhouden van het apparaat kan leiden tot beschadigingen aan het oppervlak hetgeen weer een negatief effect kan hebben op de levensduur van het apparaat wat weer kan leiden tot een gevaarlijke situatie.

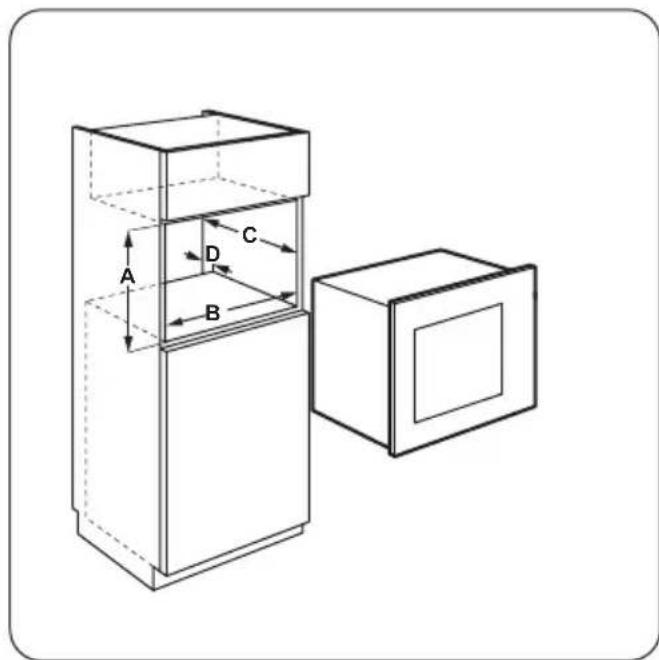

• Let op de minimumafmetingen van de kast (indien van toepassing). Raadpleeg het hoofdstuk Montage.
• Het apparaat moet bediend worden met een geopende decoratieve deur (indien van toepassing).
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erken-de serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

Montage

Waarschuwing! Alleen een erkende installatietechnicus mag het apparaat alleren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn mee-geleverd met het apparaat.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstalleerd.
• De zijkanten van het apparaat moeten naast apparaten of units staan van dezelfde hoogte.

Aansluiting op het elektriciteitsnet

Waarschuwing! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.
• Zorg ervoor dat een eventueel verlengsnoer waarop het apparaat is aangesloten, geaard is.
• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de serviceafdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

Gebruik

Waarschuwing! Gevaar op letsel, brandwonden, elektrische schokken of een osie.

• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter.
• Oefen geen kracht uit op een geopende deur.
• Gebruik het apparaat niet als werkoppervlak en gebruik de ovenruimte niet als opslagplek.

Onderhoud en reiniging

Waarschuwing! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Zorg ervoor dat er geen voedselresten of resten schoonmaakmiddel ophopen op de af-dichtoppervlakken van de deur.
• Resterend vet of voedsel in het apparaat kan brand veroorzaken.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Raadpleeg als u een ovenspray gebruikt eerst de aanwijzingen op de verpakking.

Verwijdering

Waarschuwing! Gevaar voor letsel of verstikking.

- Haal de stekker uit het stopcontact.

- Snij het netsnoer van het apparaat af en gooi dit weg.

Beschrijving van het product

1234 97 365

Accessoires

1 Lampje
2 Veiligheidvergrendelingssysteem
3 Bedieningspaneel
4 Knop vermogensinstelling
5 Timerknop
6 Deuropener
7 Afdekking voor microgolfgeleider
8 Grillen
9 Schacht draaiplateau

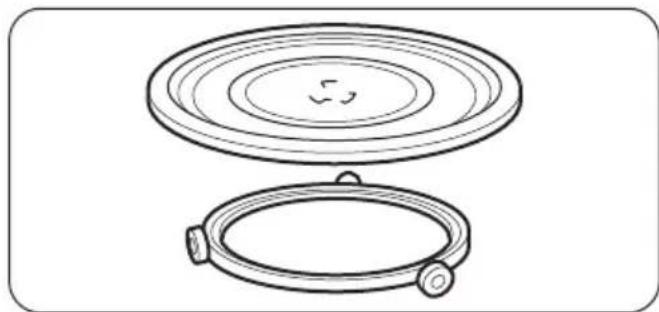

Set draaiplateau

Glazen plateau en wieltjes.

Gebruik altijd het draaiplateau om voedsel in het apparaat te bereiden.

Grillrooster

Voor het grillen van voedsel en combinatieko- ken.

Voor het eerste gebruik

Waarschuwing! Zie de veiligheidshoofdstukken.

Eerste reiniging

- Verwijder alle onderdelen van het apparaat.

- Reinig het apparaat voor het eerste gebruik.

Belangrijk! Zie het hoofdstuk 'Onderhoud en reiniging'.

Waarschuwing! Zie de veiligheidshoofdstukken.

Het apparaat aan- en uitzetten

1. Verzet de vermogensinstellingsknop om een vermogen te selecteren.

2. Verzet de timerknop om een tijd in te stellen, hiermee wordt het apparaat automatisch geactiveerd.

3. Om het apparaat uit te schakelen kunt u:

4. wachten tot het apparaat automatisch uitschakelt als de timerknop de positie 0 bereikt.

5. de timerknop op de stand 0 zetten.
6. op de deuropener drukken. Het apparaat stopt automatisch. Sluit de deur om door te gaan met de bereiding. Gebruik deze optie om de bereiding te controleren.
   Als de timerknop de positie 0 bereikt, klinkt er een geluidssignaal.

Let op! Stel het apparaat nooit in werking als er zich geen voedsel in bevindt.

Algemene informatie over het gebruik van het apparaat

Algemeen:

• Laat het voedsel na het uitschakelen van het apparaat enkele minuten rusten.
• Verwijder de verpakking van aluminiumfolie, metalen bakjes, enz. voordat u het voedsel bereidt.

Bakken:

• Kook het eten zo mogelijk bedekt met materiaal dat geschikt is voor gebruik in de magnetron. Bereid voedsel slechts zonder het te bedekken als u een korst wilt behouden
• Zorg dat u de gerechten niet te lang kookt, door het vermogen en de tijd te hoog in te stellen. Het voedsel kan uitdrogen, verbranden of op sommige plekken hard worden.

• Gebruik het apparaat niet om eieren in hun schaal en slakken te bereiden, omdat ze kunnen barsten. Bij gebakken eieren, moet u het eigeel eerst doorprikken.

• Prik eten met 'vel' of 'schil', zoals aardappelen, tomaten, worstjes, een paar keer met een vork in voordat u het in de magnetron plaatst, zodat het eten niet barst

• Voor gekoeld of bevroren eten is een langere bereidingstijd nodig.
• Gerechten met saus moeten van tijd tot tijd worden geroerd.
• Groenten met een stevige structuur, zoals wortel, doperwten of bloemkool, moeten in water worden gekookt.
• Draai grotere stukken halverwege de bereidingstijd om.
• Snij groenten zo mogelijk in stukjes van gelijke grootte.
• Gebruik platte, brede schalen of borden.
• Gebruik geen kookgerei gemaakt van porselein, keramisch materiaal of aardewerk met kleine gaatjes, bijv. op handgrepen of ongeglazuurde bodems. Er kan vocht in de openingen komen, waardoor het kookgerei bij verhitting kan barsten.
• De glazen bodem is een ruimte voor het opwarmen van voedsel of vloeistoffen. Deze is noodzakelijk voor de werking van de magnetron.

Vlees, gevogelte, vis ontdooien:

• Leg het bevroren, ingepakte voedsel op een klein, omgedraaid bord met een bakje eronder zodat het dooiwater in het bakje valt.
• Draai het voedsel halverwege de ontdooitijd om. Verdeel de stukken zo mogelijk opnieuw en verwijder de stukken die al zijn ontdooid.

Boter, gebakjes, kwark ontdooien:

- Ontdooi nooit volledig in het apparaat, maar bij kamertemperatuur. Dit geeft een meer gelijkmatig resultaat. Verwijder metalen of aluminium verpakking of onderdelen volledig voordat u begint te ontdooien.

Fruit, groenten ontdooien:

- Ontdooi fruit en groenten, die verder als rauw bereid worden, nooit volledig in het apparaat. Laat ze bij kamertemperatuur ontdooien.

- U kunt een hoger magnetronvermogen gebruiken om fruit en groenten te bereiden zonder ze eerst te ontdooien.

Kant-en-klaarmaaltijden:

- U kunt alleen kant-en-klaar maaltijden in het apparaat bereiden als de verpakking geschikt is voor gebruik in de magnetron.

- U moet de op de verpakking afgedrukte instructies van de fabrikant opvolgen (bijv. metalen afdekking verwijderen en plastic folie doorprikken).

Geschikt kookgerei en materialen

Materiaal van de pannen Magnetron	Grillen
	Ontdooien Opwar-men		Koken
Ovenbestendig glas en porselein (zonder meta-len onderdelen, bijv. Pyrex, hittebestendig glas)	X X X X
Niet-ovenbestendig glas en porselein 1)	X -- -- --
Glas en glaskeramiek gemaakt van ovenbesten-dig/vriesbestendig materiaal (bijv. Arcoflam), grill-rooster	X X X X
Keramisch materiaal 2), aardewerk 2)	X X X --
Hittebestendig plastic tot 200 °C 3)	X X X --
Karton, papier X -- -- --
Huishoudfolie X -- -- --
Bakpapier met magnetronveilige afdichting 3)	X X X --
Ovenschotels gemaakt van metaal, d.w.z. email, gietijzer	-- -- -- X
Bakvormen, zwarte lak of siliconenlaag 3)	-- -- -- X
Bakplaat -- -- -- X
Braadkookgerei, bijv. Crostino of Crunch-bord	--	X	X	--
Kant-en-klare maaltijden in de verpakking 3)	X X X X

1) Zonder zilveren, gouden, platinum of metalen laag/versieringen
2) Zonder quartz of metalen onderdelen, of glas dat metalen bevat
3) U dient de instructies van de fabrikant over de maximum temperaturen na te leven.

X geschikt -- niet geschikt

Tabel vermogensinstelling

Symbool Vermogeninstelling		Energie
	Lage stand	119 W
	Medium laag / ontdooien	252 W
Symbool Vermogeninstelling Energie
	Medium 385 W
	Middelhoog 539 W
	Hoge 700 W
	Grillen 800 W
Combinatiekoken
	Combinatiekoken 1 20 % Magnetron, 80 % Grill
	Combinatiekoken 2 30 % Magnetron, 70 % Grill
	Combinatiekoken 3 40 % Magnetron, 60 % Grill

Gebruik van de accessoires

Waarschuwing! Zie de veiligheidshoofdstukken

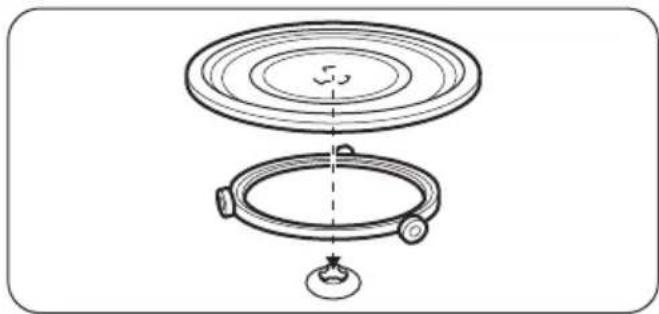

Het plaatsen van het draaiplateau

1. Plaats de wieltjes rond de schacht van het draaiplateau.
2. Plaats het glazen plateau op de wieltjes

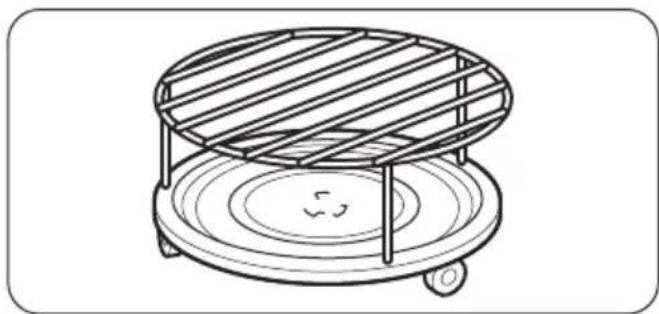

Het grillrek plaatsen

Plaats het grillrek op het draaiplateau.

Let op! Bereid geen voedsel zonder het draaiplateau en de wieltjes. Gebruik alleen raaiplateauset meegeleverd met hetaraat.

Nuttige aanwijzingen en tips

Bereid nooit voedsel direct op het glazen draaiplateau.

Tips voor de magnetron

Probleem Oplossing
U kunt de gegevens over de hoeveelheid voed-selbereiding niet vinden.	Zoek naar gelijksoortig eten. Verhoog of verlaag de berei-dingstijd aan de hand van deze richtlijn: Een dubbele hoe-veelheid = bijna een dubbele bereidingstijdDe helft van de hoeveelheid = de helft van de bereidingstijd
Het eten is te droog. Verlaag de bereidingstijd of	selecteer een lager magnetron-vermogen.
Het eten is nog steeds niet ontdooid, heet of gekookt nadat de bereidingstijd is verstreken.	Stel een langere bereidingstijd in of selecteer een hoger magnetronvermogen. Voor grotere gerechten is meer tijd nodig.
Als de bereidingstijd is verstreken, is het eten aan de rand verbrand, maar in het midden nog steeds niet gaar.	Kies de volgende keer een lager vermogen en een langere bereidingstijd. Roer vloeistoffen halverwege de bereidings-tijd even door, bijv. soepen.

U krijgt betere resultaten met rijst als u een platte, brede schaal gebruikt.

Ontdooien

Ontdooi braadstukken altijd met de vetkant omlaaag.

Ontdooi afgedekt vlees niet want dit kan leiden tot bereiden in plaats van ontdooien.

Ontdooi heel gevogelte altijd met de borstkant omlaag.

Koken

Haal gekoeld vlees en gevogelte minstens 30 minuten voor bereiden uit de koelkast.

Bewaar het vlees, gevogelte en groente afge- dekt tot de bereiding.

Doe een beetje olie of vloeibare boter op de vis. Voeg per 250 g groenten 30 - 45 ml koud water toe. Snijd de verse groente in stukken van gelijke grootte. Alle groenten afgedekt in de container koken.

Opwarmen

Volg bij het opwarmen van verpakte kant-en- klaar maaltijden altijd de instructies op de verpakking.

Grillen

Voor het grillen van vlakke levensmiddelen in het midden van het grillrek.

Draai het voedsel halverwege de ingestelde tijd om en grill verder.

Combinatiekoken

Gebruik Combinatiekoken om bepaald voedsel krokant te houden.

Draai het voedsel halverwege de ingestelde tijd om en ga verder.

Er zijn 3 modi voor Combinatiekoken beschikbaar. Elke modus combineert de functies van de magnetron en de grill, met verschillende duuren vermogensstanden.

Onderhoud en reiniging

Waarschuwing! Zie de veiligheidshoofdstukken.

Opmerkingen over schoonmaken:

- Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.

• Gebruik voor metalen oppervlakken een universeel reinigingsmiddel.
• Reinig de binnenkant van het apparaat na elk gebruik. Vuil laat zich dan het makkelijkst verwijderen en kan niet aanbranden.
• Verwijder hardnekkig vuil met een speciale reiniger.

• Maak alle accessoires schoon en laat ze drogen. Gebruik een zachte doek en een warm sopje en een reinigingsmiddel.

• Om de moelijk te verwijderen restjes te verwijderen, kook een glas water gedurende 2 tot 3 minuten op de hoogste magnetronstand.

• Om geurtjes te verwijderen, meng een glas water met 2 theelepels citroensap en kook gedurende 5 minuten op de hoogste magnetronstand.

Probleemoplossing

Waarschuwing! Zie de veiligheidshoofdstukken.

Anomalie Mogelijke oorzaak oplossing
Het apparaat werkt niet. Het apparaat is uitgeschakeld. Schakel het apparaat in.
Het apparaat werkt niet.	De stekker zit niet in het stopcontact	Sluit het apparaat aan op het stroom-net.
Het apparaat werkt niet. De zekering in de zekeringkast is doorgebrand.		Controleer de zekering. Als de zeker-ing meer dan een keer doorslaat, raadpleegt u een bevoegde elektri-cien.
Het apparaat werkt niet.	De deur is niet goed gesloten.	Zorg ervoor dat de deur niet wordt geblokkeerd.
Het lampje brandt niet.	Het lampje is stuk.	De lamp moet worden vervangen.
Er ontstaan vonken in de ovenruimte.	Er zitten metalen schalen of servies met een metalen randje in het appa-raat.	Haal het servies uit het apparaat.
Er ontstaan vonken in de ovenruimte.	Er zit metalen bestek of aluminiumfolie dat de binnenwanden raakt in het ap- paraat.	Zorg ervoor dat het bestek en de folie de binnenwanden niet raakt.
Het draaiplateau maakt een krassend of schurend ge-luid.	Er zit vuil of iets anders onder het gla- zen draaiplateau.	Controleer het gedeelte onder het glazen draaiplateau.
Het apparaat stopt met werken zonder duidelijke reden.	Er is een storing. Bel de klantenservice als deze situatie blijft bestaan.

Als u het probleem niet zelf kunt verhelpen, neemt u contact op met uw verkoper of de klantenservice.

De benodigde gegevens voor de service-afdeling staan op het typeplaatje.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.) ......

Productnummer (PNC) ....

Serienummer (S.N.) ....

Montage

Waarschuwing! Zie de veiligheidshoofdstukken.

Let op! Blokkeer de luchtopeningen niet.

Als u dat w oververhit raken.

Let op! Sluit het apparaat niet aan op adapters of verlengsnoeren. Hierdoor kan belasting en brandgevaar ontstaan.

• Het apparaat is uitsluitend bestemd voor inbouwtoepassingen.
• De kast mag geen achterwand achter het apparaat hebben.
• Houd het apparaat uit de buurt van stoom, hete lucht en water.
• Activeer na vervoer van het apparaat bij koud weer het apparaat niet direct na de installatie. Laat het apparaat een tijdje op kamertemperatuur komen en absorbeer de warmte.

Elektrische installatie

Waarschuwing! De elektrische installatie mag uitsluitend worden uitgevoerd door gekwalificeerd persoon.

De fabrikant is niet verantwoordelijk indien u deze veiligheidsmaatregelen uit hoofd-Veiligheidsinformatie' niet opvolgt.

Dit apparaat wordt geleverd met een netsnoer en stekker.

1. Controleer of de afmetingen van het meubel voldoen aan de montage-afmetingen.

A B C D

Montage-afmetingen

Afmetingen mm
A 380 + 2
B 560 + 8
C 300 - 550
D 18

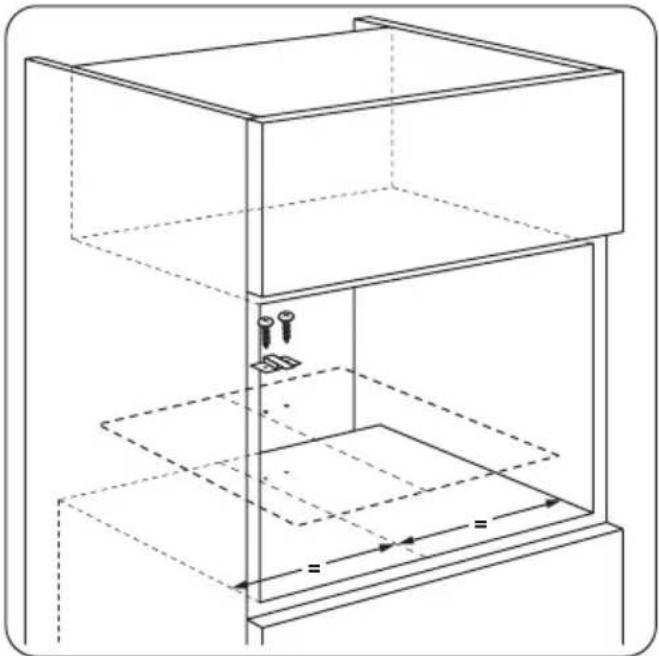

1. Als de kastdiepte groter dan 300 mm is, plaats het sjabloon op de onderkant van de kast en controleer of het past. Zo ja, markeer de schroefpunten. Verwijder het sjabloon en bevestig de beugel d.m.v. de schroeven.

i Sla deze stap over als de kastdiepte 300 mm is.

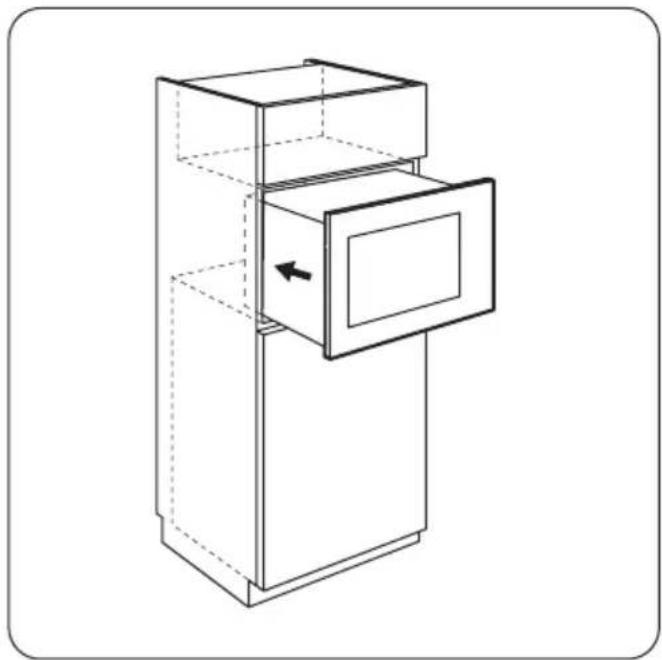

1. Installeer het apparaat.

Als u de beugel bevestigd hebt, zorg er dan voor dat hij aan de achterkant van het apparaat vastzit.

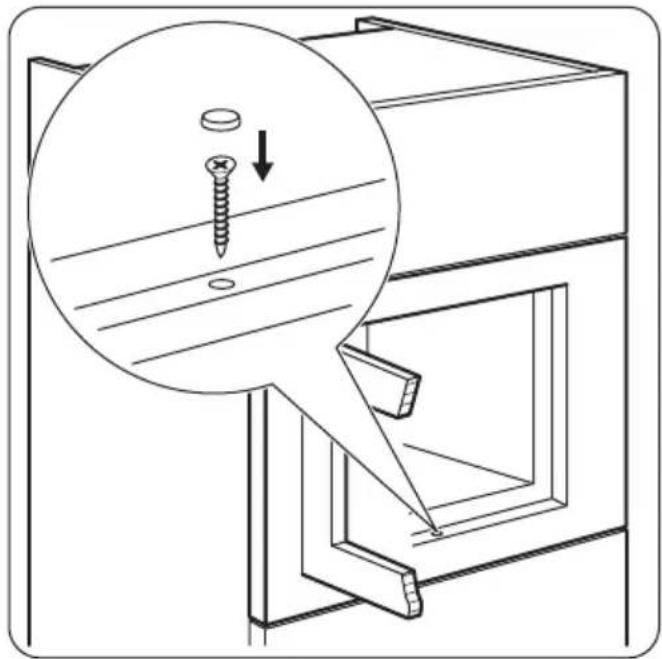

1. Open de deur en bevestig het apparaat aan de kast d.m.v. een schroef.

Recycle de materialen met het symbool Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.

Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool ✉ niet weg met het

huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Verpakkingsmateriaal

Het verpakkingsmateriaal is milieuvriendelijk en geschikt voor hergebruik. Kunststofonder-

delen worden aangeduid met internationale af-kortingen, zoals PE, PS, enz. Gooi het verpak-kingsmateriaal weg in de daarvoor bestemde containers van uw vuilnisophaaldienst.

Contents
