Producttype	Combinatie magnetronoven (magnetron, grill, hetelucht)
Merk	Zanussi
Model	ZMC 40STX
Afmetingen (B x H x D)	595 x 455 x 485 mm
Netto gewicht	Ongeveer 30 kg
Voeding	230 V ~ 50 Hz
Totaal vermogen	2800 W
Magnetronvermogen	900 W
Grillvermogen	1200 W
Inhoud	40 L
Hoofdfuncties	Magnetron, grill, hetelucht, ontdooien, automatisch koken, warmhouden
Magnetron vermogensniveaus	5 niveaus
Bedieningstype	Digitaal met LED-display
Materiaal binnenruimte	Roestvrij staal en email
Deur	Scharnier links, gehard glas
Binnenverlichting	Ja, halogeenlamp
Onderhoud en reiniging	Geëmailleerde wanden makkelijk schoon te maken; draaiplateau verwijderbaar en vaatwasmachinebestendig
Veiligheid	Kinderslot, automatische uitschakeling na programma, deur vergrendeld tijdens gebruik
Onderdelen en repareerbaarheid	Beschikbaar op de officiële Zanussi website en bij erkende dealers
Algemene informatie	Geproduceerd in Europa; 2 jaar garantie

Veelgestelde vragen - ZMC 40STX ZANUSSI

Hoe maak ik de magnetronoven Zanussi ZMC 40STX schoon?

Gebruik een zachte doek met zeepwater of witte azijn om de binnenkant schoon te maken. Vermijd schuurmiddelen. De draaischijf en de houder zijn vaatwasmachinebestendig. Goed drogen voor hergebruik.

Hoe gebruik ik de grillfunctie?

Selecteer de grillstand via de functieknop. Stel de tijd en het vermogen in indien nodig. Verwarm 2 tot 3 minuten voor voor het beste resultaat. Gebruik het meegeleverde rooster.

Wat moet ik doen als het apparaat niet verwarmt?

Controleer of de deur goed gesloten is en of het kinderslot niet is ingeschakeld. Zorg dat het vermogen en de tijd zijn ingesteld. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe stel ik de klok in?

Druk op de knop 'Klok' totdat de weergave knippert. Gebruik de + en - toetsen om de tijd in te stellen en bevestig met 'Klok'.

Welke soorten schalen kan ik gebruiken?

Gebruik magnetronbestendige schalen: glas, keramiek, speciale magnetronplastic. Vermijd metaal, aluminium en schalen met metalen afwerking.

Hoe gebruik ik de automatische ontdooifunctie?

Selecteer de ontdooistand, voer het gewicht van het voedsel in en start. Keer het voedsel halverwege om voor een gelijkmatige ontdooiing.

Heeft de oven een kinderslot?

Ja, houd de knop 'Stop' of 'Vergrendel' 3 seconden ingedrukt om het kinderslot in/uit te schakelen. Het slotpictogram verschijnt op het scherm.

Hoe vervang ik de binnenverlichting?

Koppel het apparaat los. Verwijder de kap door te draaien of los te klikken (zie handleiding). Vervang door een specifieke vervangingslamp (25W/230V, type E14). Monteer terug.

Kan ik de magnetron leeg laten draaien?

Nee, laat het apparaat nooit leeg draaien, dit kan schade veroorzaken. Plaats altijd een bak met water of voedsel.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden op notice-facile.com in PDF-formaat. U kunt ook een papieren versie bestellen bij de klantenservice van Zanussi.

GEBRUIKSAANWIJZING ZMC 40STX ZANUSSI

Belangrijke aanwijzingen m.b.t. de veiligheid 130 - 132

Apparaat en toebehoren 133

Bedieningspaneel 134

Vóór het in gebruik nemen 135

Taal kiezen 135

Gebruik van toets STOP 136

Instellen van de klok 136

Wat zijn microgolven? 138

Dit zijn de mogelijkheden van uw combimagnetron 138

Magnetron solo 139

Grilleren 140

Oven leeg verwarmen 140

Hetelucht 141-142

Gecombineerd gebruik 143 - 144

Andere nuttige functies 145 - 147

Geschikt servies 148

Tabel koken 149

Recepten voor glasplateau en hetelucht 150-151

Recepten voor glasplateau en grill 152

Automatische programma's 153 - 154

Tabel automatische kookprogramma's 155

Tabel diepvriesproducten koken 156

Tabel automatische ontdooiprogramma's 157 - 158

Recepten voor automatische kookprogramma's AC-4 159

Recepten voor automatische kookprogramma's AC-5 160 - 161

Reiniging en onderhoud 162

Wat te doen als .... 163

Service 164

Garantievoorwaarden NEDERLAND 165-166

Waarborgvoorwaarden BELGIË 167

Belangrijke informatie 169

Installatie-aanwijzing 170 - 171

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

BELANGRIJKE AANWIJZINGEN M.B.T. DE VEILIGHEID

BELANGRIJK VOOR UW VEILIGHEID: LEES DE VOLGENDE AANWIJZINGEN GOED DOOR EN BEWAAR DEZE GEBRUIKSAANWIJZING

Om brand te voorkomen

Magnetronovens mogen tijdens het gebruik niet zonder toezicht worden gelaten. Te hoge vermogens of te lange bereidingstijden kunnen de levensmiddelen oververhitten en brand veroorzaken.

Het stopcontact moet altijd bereikbaar zijn, zodat de stekker er in geval van nood makkelijk kan worden uitgetrokken. De netspanning moet 230 V wisselspanning, 50 Hz zijn en de zekering moet minstens 16 A zijn.

Wij raden u aan het apparaat aan een aparte stroomkring aan te sluiten.

Het apparaat niet in de open lucht bewaren of opstellen.

NOOIT DE DEUR OPENEN, als in het apparaat verwarmde levensmiddelen beginnen te roken. Het apparaat uitschakelen, de stekker uit het stopcontact trekken en wachten tot de levensmiddelen niet meer roken. Als u de deur opent tijdens de rookontwikkeling kan dat brand veroorzaken.

Alleen voor magnetrons geschikt servies gebruiken, zie pag. 148.

Het apparaat nooit zonder toezicht laten, als u verpakkingen van kunststof, papier of ander brandbaar materiaal gebruikt.

De afdekking van de microgolvengeleider, de ovenruimte en het draaiplateau na gebruik van het apparaat reinigen. Deze onderdelen moeten droog en vetvrij zijn. Achterblijvende vetspatten kunnen oververhit raken, gaan roken of ontbranden.

Geen brandbare materialen in de buurt van het apparaat of de ventilatie-openingen bewaren.

De ventilatie-openingen nooit blokkeren.

Alle metalen sluitingen, draden enz. van levensmiddelen en verpakkingen verwijderen. Vonkvorming op metalen oppervlakken kan tot brand leiden.

De magnetron niet gebruiken om levensmiddelen in olie of vet te frituren. De temperatuur kan niet gecontroleerd worden en het vet kan vlam vatten.

Alleen speciaal daarvoor geschikte popcorn in de magnetron bereiden.

Geen levensmiddelen of andere voorwerpen in het apparaat bewaren.

Na het starten van het apparaat de instellingen controleren om er zeker van te zijn dat het apparaat zoals gewenst werkt. Deze gebruiksaanwijzing gebruiken.

Om verwondingen te voorkomen

WAARSCHUWING:

Het apparaat niet gebruiken als het beschadigd is of niet goed functioneert. Controleer het volgende voordat u het apparaat inschakelt:

a) De deur moet correct sluiten en mag niet verkeerd uitgelijnd of vervormd zijn.
b) De scharnieren en veiligheidsvergrendelingen van de deur mogen niet kapot of los zijn.
c) De deurafdichtingen en afsluitvlakken mogen niet beschadigd zijn.
d) In de ovenruimte en de deur mogen geen deuken of andere beschadigingen aanwezig zijn.
e) Het aansluitsnoer en de stekker mogen niet beschadigd zijn.

Voer in geen geval zelf reparaties of wijzigingen aan uw magnetron uit. Reparaties, vooral reparaties waarbij de afdekking van het apparaat moet worden verwijderd, mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u daarom in geval van storing altijd tot onze service-afdeling. Alleen originele Zanussi-onderdelen voldoen aan alle eisen!

Het apparaat niet met open deur gebruiken. Nooit op enigerlei wijze veranderingen aanbrengen aan de veiligheidsvergrendeling van de deur.

Het apparaat nooit inschakelen als zich voorwerpen tussen de deurafdichtingen en de afsluitvlakken bevinden.

Voorkom opeenhopingen van vet of vuil op de deurafdichting en aangrenzende delen. Zie hoofdstuk "Reiniging en onderhoud", pag. 162. Als u het apparaat niet schoonhoudt, kan dat het oppervlak beschadigen en een negatieve invloed op de levensduur van het apparaat hebben. In het ergste geval kan dit leiden tot gevaarlijke situaties.

BELANGRIJKE AANWIJZINGEN M.B.T. DE VEILIGHEID

Personen met PACEMAKERS moeten bij hun arts of bij de fabrikant informeren naar voorzorgsmaatregelen bij het omgaan met magnetrons.

Om elektrische schokken te voorkomen

De ommanteling van het apparaat mag in geen geval worden verwijderd.

Nooit vloeistof in de openingen van de veiligheidsvergrendelingen van de deur of ventilatie-openingen laten komen of voorwerpen in deze openingen steken. Als u grotere hoeveelheden vloeistof morst, het apparaat direct uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met onze service-afdeling.

Het aansluitsnoer en de stekker nooit in water of andere vloeistof leggen.

Het aansluitsnoer mag niet over de scherpe rand van een tafel of werkblad geleid worden.

Het aansluitsnoer uit de buurt houden van verwarmde oppervlakken, ook van de achterwand van het apparaat.

In geen geval proberen om de ovenlamp zelf te vervangen. Dit mag alleen door vakmensen geschieden. Als de ovenlamp uitvalt, neem dan contact op met onze service-afdeling.

Als het aansluitsnoer beschadigd is, moet het door een nieuw speciaal snoer worden vervangen. Vervangen mag alleen door vakmensen geschieden.

Om explosies en plotseling koken te voorkomen

WAARSCHUWING: levensmiddelen in vloeibare en andere vorm mogen niet in afgesloten bakjes verwarmd worden; ze zouden kunnen exploderen.

Nooit afgesloten bakjes gebruiken. Sluitingen en afdekkingen verwijderen. Afgesloten bakjes kunnen door de drukverhoging zelfs na uitschakelen van het apparaat nog exploderen.

Wees voorzichtig bij het verwarmen van vloeistoffen. Kopjes of bekers met een grote opening gebruiken, opdat luchtbellen kunnen ontsnappen.

Wees bij het verwarmen van vloeistoffen in de magnetron voorzichtig als u het kopje of de beker uit de oven neemt; het kan tot kookpuntvertraging komen en de vloeistof kan plotseling hevig overkoken of spatten.

Om verbrandingen door plotseling overkoken (kookpuntvertraging) te voorkomen:

1. De vloeistof vóór het verwarmen omroeren.
2. Bij het verwarmen van vloeistoffen een glazen staafje of lepeltje in het glas of kopje zetten.
3. Laat de vloeistof tenminste 20 seconden na het koken in de oven staan om kookvertraging te voorkomen.

Eieren niet in de dop koken. Hardgekookte eieren mogen niet in de magnetron verwarmd worden, omdat ze zelfs na het verwarmen kunnen exploderen. Voor het koken of opwarmen van eieren die niet geklutst of geroerd worden, eidooier en eiwit inprikken, zodat ze niet kunnen exploderen. Vóór het opwarmen in de magnetron de doppen van gekookte eieren verwijderen en de eieren in plakjes snijden.

Levensmiddelen met een schil of vel, zoals aardappelen, worstjes of fruit, altijd eerst enkele malen met een vork inprikken, zodat de stoom kan ontsnappen.

Om verbranding te voorkomen

Gebruik pannenlappen als u levensmiddelen uit de ovenruimte neemt.

Schalen, popcorn-verpakkingen, braadzakjes enz. altijd van gezicht en handen afgewend openen om verbranding door stoom te voorkomen.

Om verbrandingen te voorkomen altijd de temperatuur van de levensmiddelen controleren en ze voor het serveren omroeren. Wees extra voorzichtig als de levensmiddelen of dranken voor baby's, kinderen of oudere personen bestemd zijn.

De temperatuur van het servies is geen echte aanwijzing voor de temperatuur van de levensmiddelen of dranken; altijd de temperatuur controleren.

Houd bij het openen van de ovendeur voldoende afstand, om verbranding door vrijkomende hitte of stoom te voorkomen.

Snijd gevulde, gebakken gerechten na het bereiden in plakken om de stoom te laten ontsnappen en verbranding te voorkomen.

Houd kinderen uit de buurt van het deurvenster om verbranding te voorkomen.

BELANGRIJKE AANWIJZINGEN M.B.T. DE VEILIGHEID

Raak de ovendeur, ommanteling, achterzijde van het apparaat, ovenruimte, ventilatie-openingen, toebehoren en servies bij GRILL, HETELUCHT, GECOMBINEERD GEBRUIK, AUTOMATISCHE KOOKPROGRAMMA'S en DIEPVRIES-PRODUCTEN KOKEN niet aan, ze worden heet. Reinig de oven pas als alles is afgekoeld.

Om foutieve bediening door kinderen te voorkomen

WAARSCHUWING: kinderen mogen het apparaat alleen onder toezicht gebruiken of als ze voldoende instructies voor een veilig gebruik hebben gekregen en de gevaren van ondeskundig gebruik begrijpen.

Niet tegen de ovendeur leunen of aan de deur hangen. De magnetron is geen speelgoed!

Kinderen moet u vertrouwd maken met alle belangrijke aanwijzingen m.b.t. de veiligheid: bijv. gebruik van pannenlappen en voorzichtig afnemen van deksels.

Let vooral op verpakkingen die levensmiddelen knapperig maken (bijv. zelfbruinende gerechten); deze worden bijzonder heet.

Overige aanwijzingen

Breng op geen enkele wijze veranderingen aan het apparaat aan.

Het apparaat tijdens het gebruik niet bewegen.

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik en mag alleen voor het bereiden van levensmiddelen worden gebruikt. Het is niet geschikt voor industriële doeleinden of voor gebruik in een laboratorium.

Om foutieve bediening en beschadiging van het apparaat te voorkomen

Het apparaat nooit inschakelen als er geen levensmiddelen in staan, behalve als dat in deze gebruiksaanwijzing wordt aanbevolen, zie pag. 140. Het apparaat kan daardoor beschadigd raken.

Bij het gebruik van bruineringservies of zelfverwarmende materialen moet een hittebestendige isolatie (bijv. een porseleinen bord) tussen servies en draaiplateau worden gezet. Daardoor worden beschadigingen door warmte van het draaiplateau en het draaimechanisme voorkomen. De aangegeven opwarmtijd voor het servies mag niet worden overschreden.

Geen metalen servies gebruiken, omdat microgolven gereflecteerd worden en dit tot vonkvorming leidt.

Geen conservenblikken in het apparaat zetten.

Alleen het voor dit apparaat bedoelde draaiplateau gebruiken.

Geen voorwerpen op de ommanteling zetten als het apparaat in werking is.

Gebruik geen kunststof servies voor magnetrongebruik als het apparaat na GRILL, HETELUCHT, GECOMBINEERD GEBRUIK, AUTOMATISCHE KOOKPROGRAMMA'S en DIEPVRIES-PRODUCTEN KOKEN nog heet is; het servies kan smelten. Gebruik bij deze verwarmingsmethoden geen kunststof servies, tenzij de fabrikant aangeeft dat het servies daarvoor geschikt is.

AANWIJZINGEN:

Wend u met vragen over de aansluiting van het apparaat tot een erkend installateur.

Zowel de fabrikant als de handelaar kunnen geen verantwoording op zich nemen voor beschadigingen van het apparaat of verwondingen van personen, die als gevolg van een foutieve elektrische aansluiting ontstaan.

Op de wanden in de ovenruimte resp. rond de deurafdichtingen en afsluitvlakken kunnen zich waterdamp en druppels vormen. Dit is normaal en is geen aanwijzing dat er microgolven naar buiten komen of dat er van een andere storing sprake is.

1 Bevestigingspunten (4 plaatsen)
2 Grillelement
3 Heteluchtelement
4 Ovenlamp
5 Bedieningspaneel
6 Inschuifrichels
7 Afdekking van de microgolvengeleider
8 Ovenruimte
9 Aandrijfas
10 Deurafdichtingen en afsluitvlakken
11 Deurgreep
12 Ventilatie-openingen
13 Ommanteling
14 Aansluitsnoer
15 Snoerdrager

TOEBEHOREN:

Controleer of de volgende onderdelen zijn meegeleverd: (16) Draaiplateau (17) Draaimechanisme (18) Laag rooster (19) Hoog rooster (20) Rooster voor glasplateau (21) Glasplateau

• Het draaimechanisme in de aandrijfas in het midden van de bodem van de ovenruimte plaatsen. Zorg er daarbij voor dat de met TOP aangegeven bovenkant naar boven wijst. Het draaimechanisme moet nu soepel om de aandrijfas kunnen draaien.
• Dan het draaiplateau op het draaimechanisme zetten.
• Eventueel het hoge of lage rooster op het draaiplateau zetten.
• Het glasplateau in de richels zetten. U kunt levensmiddelen direct op het glasplateau bereiden of bij het braden het rooster op het glasplateau zetten om vet op te vangen (zie pag. 149).

AANWIJZING:

• Het apparaat alleen gebruiken als het draaiplateau en het draaimechanisme correct zijn geïnstalleerd. Dit bevordert een gelijkmatig resultaat. Een slecht geïnstalleerd draaiplateau kan klapperen, niet goed draaien en daardoor het apparaat beschadigen.
• Het draaiplateau draait zowel linksom als rechtsom. De draairichting kan veranderen als u het apparaat opnieuw start. Dit heeft geen effect op het resultaat.
• Geef bij het bestellen van onderdelen uw handelaar of onze service-afdeling de naam van het onderdeel en de modelaanduiding op.

Deze roosters worden gebruikt bij hetelucht, gecombineerd gebruik en grilleren.

BEDIENINGSPANEEEL

Digitaal display en indicaties

1 Indicatie IN WERKING
2 Indicatie START
3 Indicatie GRILL
4 Indicatie HETELUCHT
5 Indicatie MAGNETRON
6 Indicatie INFORMATIE

Bedieningstoetsen:

7 Toets INFORMATIE
8 Toets TAAL
9 Draaiknop voor het kiezen van de METHODE

voor magnetron

voor magnetron + grill

voor magnetron + hetelucht

voor grill

voor hetelucht

Voer met deze knop de kook- of ontdooitijd resp. het gewicht van de levensmiddelen in.

11 Toets AUTOMATISCH KOKEN
12 Toets DIEPVRIESPRODUCTEN KOKEN
13 Toets AUTOMATISCH ONTDOOIEN
14 Toets VERMOGENSSTAND
15 Toets ⬆+30
16 Toets STOP
17 Toets HETELUCHT
18 Toets KLOK INSTELLEN
19 Toetsen MINDER/MEER

Dit apparaat beschikt over een energiespaarstand.

1. De stekker in het stopcontact steken. De indicatie geeft nog niets aan.
2. De deur openen. In de indicatie verschijnt "KIES TAAL" in 6 talen.

AANWIJZING: nadat u met toets TAAL een taal hebt gekozen, verschijnt bij het instellen van de oven "SPAARSTAND OM SPAARSTAND TE VERLATEN STEL KLOK IN" in de indicatie.

1. De deur sluiten.

2. De gewenste taal kiezen (zie hieronder). AANWIJZING: als u de indicaties in het Duits wilt, hoeft u toets TAAL niet te gebruiken. Druk eenvoudig toets STOP in. Dan verschijnt indicatie "0" en gaat u verder met stap 5.

3. De klok instellen (zie pag. 136).

4. De oven leeg verwarmen (zie pag. 140).

KOOKTIPS:

De oven heeft een "informatie display systeem" dat u in de gewenste taal stap voor stap instructies geeft over de verschillende functies. De oven heeft een toets INFORMATIE om informatie te krijgen over elke toets. Na het indrukken van een toets verschijnen indicaties op het display om u te informeren over de volgende stap.

TAAL KIEZEN

toets TAAL indrukken	TAAL
1 maal	ENGELS
2 maal	DUITS
3 maal	NEDERLANDS
4 maal	FRANS
5 maal	ITALIAANS
6 maal	SPAANS

Het apparaat is om te beginnen op Duits ingesteld. U kunt echter een andere taal kiezen. Druk toets TAAL in tot de gewenste taal wordt aangegeven. Druk daarna toets A-30.

Voorbeeld: zo kiest u Italiaans:

1. Toets TAAL 5 maal indrukken.

2. Instelling starten door toets ◇/+30 1 maal in te drukken.

Controleer het display.

5x

1x

ITALIAN

AANWIJZING: de gekozen taal wordt opgeslagen en niet gewist in geval van stroomuitval.

GEBRUIK VAN TOETS STOP

1. Wissen van een invoerfout bij het programmeren.
2. Lopend proces even onderbreken.
3. Wissen van een programma tijdens het lopende proces door tweemaal indrukken.

INSTELLEN VAN DE KLOK

De klok kan als 12-uurs of als 24-uurs-klok worden ingesteld.

Stap 1

Stap 2

1. Om de 12-uurs-klok in te stellen toets KLOK INSTELLEN 1 maal indrukken.
2. Om de 24-uurs-klok in te stellen toets KLOK INSTELLEN 2 maal indrukken.

Voorbeeld: Instellen van de 24-uurs-klok op 23:35 uur.

1. Kies de 24-uurs-klok door toets KLOK INSTELLEN 2 maal in te drukken.

2. Stel de uren in. Knop TIJD/GEWICHT rechtsom draaien, tot het juiste uur wordt aangegeven (23).

3. Toets KLOK INSTELLEN 1 maal indrukken om van de uren naar de minuten te gaan.

1x

1. De minuten instellen (35).

1. Toets KLOK INSTELLEN

indrukken om de klok te starten.

1x

Controleer het display.

AANWIJZINGEN:

1. U kunt knop TIJD/GEWICHT rechtsom en linksom draaien.
2. Druk toets STOP in als u bij het programmeren een fout hebt gemaakt.
3. Als het apparaat in werking is en u de dagtijd wilt weten, druk dan toets KLOK INSTELLEN in. Zolang uw vinger de toets aanraakt, wordt de dagtijd aangegeven.
4. Als de stroomverzorging naar het apparaat wordt onderbroken, doe dan de deur open en dicht, zodra de stroomverzorging weer hersteld is. In de indicatie verschijnt "SPAARSTAND OM SPAARSTAND TE VERLATEN STEL KLOK IN".

Deze informatie verschijnt als u de taal al met toets TAAL hebt ingesteld. Bij stroomuitval tijdens een bereidingsproces worden het programma en de dagtijd gewist.

1. Als u de dagtijd opnieuw wilt instellen, gaat u te werk zoals hierboven beschreven.
2. Als u de klok niet instelt, druk dan toets STOP 1 maal in. Op het display verschijnt . Als de oven niet meer werkt, verschijnt in plaats van de dagtijd weer op het display.
3. Bij instellen van de klok wordt de energiespaarstand uitgeschakeld.

ENERGIESPAARSTAND

Het apparaat wordt geleverd met de energiespaarstand ingesteld.

Als u 3 minuten na een voorafgaande bediening, beeindiging van het bereidingsproces of na het aansluiten van het apparaat verder niets onderneemt, schakelt het apparaat automatisch op de energiespaarstand. Open de deur om het apparaat weer in gebruik te nemen.

Om de energiespaarstand in te schakelen gaat u als volgt te werk:

Voorbeeld: Zo start u de energiespaarstand (de actuele tijd is 23:35 uur):

1. Controleer of de juiste tijd in de indicatie verschijnt.

2. Druk toets KLOK INSTELLEN 1 maal in.

3. Draai knop TIJD/GEWICHT op 0.

4. Druk toets /30 in. De stroomverzorging wordt uitgeschakeld en de indicatie gaat uit.

AANWIJZING: tijdens stap 2 kunt u toets KLOK INSTELLEN 2 maal indrukken.

VERMOGENSSTANDEN

De oven heeft 5 vermogensstanden. Richt u bij het kiezen van de juiste stand naar de aanwijzingen in de recepten.

In het algemeen gelden de volgende adviezen:

900 watt voor snel koken of verwarmen, bijv. voor soep, éénpansgerechten, gerechten uit blik, hete dranken, groente, vis enz.

630 watt voor langer koken van compactere levensmiddelen zoals vlees en gehakt en voor gerechten als cake. Bij deze lage instelling koken sauzen niet over en de gerechten worden gelijkmatig gaar, zonder dat ze aan de rand hard worden of overlopen.

450 watt voor compactere gerechten die bij het bereiden op traditionele wijze een langere tijd nodig hebben, bijv. rundvleesgerechten. Bij deze instelling blijft het vlees mals.

270 watt kiest u om gelijkmatig te ontdooien. Deze stand is ook geschikt om rijst en pasta te koken.

90 watt voor voorzichtig ontdooien, bijv. voor slagroomtaart of bladerdeeg.

W = WATT

Om het vermogen in te stellen:

1. Knop METHODE op magnetron draaien.

2. Knop TIJD/GEWICHT rechtsom of linksom op de gewenste bereidingstijd draaien.

3. Toets VERMOGENSSTAND indrukken tot de gewenste vermogensstand op het display wordt aangegeven. (Als u toets VERMOGENSSTAND 1 maal indrukt, wordt 900 W aangegeven.) Als u de gewenste stand hebt gemist, blijft u toets VERMOGENSSTAND indrukken tot de stand opnieuw wordt aangegeven.

4. Toets 1+30 indrukken

AANWIJZING: Als u geen vermogensstand kiest, werkt het apparaat automatisch met vol vermogen (900 watt).

WAT ZIJN MICROGOLVEN?

Net als radio- en televisiegolven zijn microgolven elektromagnetische golven.

Microgolven worden in de oven door het magnetron opgewekt en brengen de watermoleculen in levensmiddelen in trilling. Door de veroorzaakte wijving ontstaat warmte, die ervoor zorgt dat de gerechten ontdooid, verwarmd of gekookt worden.

Het geheim van de kortere bereidingstijden is het feit dat de microgolven van alle kanten in de levensmiddelen doordringen. Energie wordt ten volle benut. De energie van een conventionele kookplaat bijvoorbeeld gaat van de kookzone naar de pan en zo naar de levensmiddelen. Daarbij wordt veel energie verspild.

DE EIGENSCHAPPEN VAN MICROGOLVEN

Microgolven dringen door alle voorwerpen van glas, porselein, aardewerk, kunststof, hout of papier. Daarom maken de microgolven deze materialen niet heet. Servies wordt alleen warm omdat het voedsel erin warm is.

De levensmiddelen absorberen de microgolven en worden verwarmd.

Microgolven kunnen niet door metaal heendringen, maar worden daardoor teruggekaatst. Daarom zijn metalen voorwerpen niet geschikt voor de magnetron. Er zijn uitzonderingen waarbij u er juist gebruik van kunt maken dat de microgolven niet door metaal heen kunnen dringen. Als u tijdens het ontdooien en koken bepaalde gedeelten van de levensmiddelen met aluminiumfolie afdekt, wordt voorkomen dat deze gedeelten te heet of te gaar worden. Let op de aanwijzingen in deze gebruiksaanwijzing.

DIT ZIJN DE MOGELIJKHEDEN VAN UW COMBIMAGNETRON?

MAGNETRON SOLO

U kunt in uw nieuwe combimagnetron bijvoorbeeld kant-en-klare maaltijden of dranken snel verwarmen of in korte tijd boter of chocolade smelten. Voor het ontdooien van levensmiddelen is de magnetron ook uitstekend geschikt. In vele gevallen is het echter voordeliger om magnetron met hetelucht of grill te combineren (gecombineerd gebruik).

Dan kunt u in zeer korte tijd zowel koken als gelijktijdig bruineren. In vergelijking met conventioneel braden is de bereidingstijd in de regel aanzienlijk korter.

GECOMBINEERD GEBRUIK

(MAGNETRON MET HETELUCHT OF GRILL)

Door de combinatie van twee methods worden de voordelen van dit apparaat handig gekoppeld. U kunt kiezen uit

• magnetron + hetelucht (ideaal voor vlees, gevogelte, ovenschotels, brood en gebak) en
• magnetron + grill (ideaal voor pizza, snacks, kippenbouten, vleesspiezen, toast met gesmolten kaas, gratineren).

Door het gecombineerde gebruik kunt u tegelijk braden en bruineren. De hetelucht of de hitte van de grill zorgt ervoor dat de poriën in de buitenste lagen van het voedsel snel worden dichtgeschroeid. De microgolven zorgen voor een korte bereidingstijd. De levensmiddelen blijven van binnen sappig en worden van buiten knapperig.

HETELUCHT

U kunt de hetelucht ook solo gebruiken. De resultaten zijn gelijk aan die van een conventionele oven.

Circulerende lucht verhit zeer snel de buitenste delen van de levensmiddelen, zodat bijvoorbeeld bij vlees het vleessap niet wegloopt en de het vlees niet uitdroogt.

Dit dichtschroeiproces zorgt ervoor dat de levensmiddelen smakelijk blijven en sneller gaar worden dat bij conventionele apparaten met boven- en onderwarmte.

GRILLEREN

Dit apparaat is uitgerust met een kwartsgrill in de bovenkant van de ovenruimte. Deze kan ook als conventionele grill zonder magnetron gebruikt worden. U kunt gerechten snel gratineren of grilleren. Bijzonder geschikt voor steaks, karbonades en gerechten die gegratineerd moeten worden.

MAGNETRON SOLO

U kunt een bereidingstijd van max. 90 minuten instellen.

De tijdseenheid varieert van 10 seconden tot 5 minuten, afhankelijk van de totale bereidingstijd zoals aangegeven in de tabel.

bereidingstijd tijdseenheden

0-5 minuten 10 seconden

5-10 minuten 30 seconden

10-30 minuten 1 minuut

30-90 minuten 5 minuten

Voorbeeld: Soep verwarmen, 2 minuten en 30 seconden met 630 watt vermogen.

1. Draai knop

METHODE op

■ voor magnetron solo.

1. Draai knop

TIJD/GEWICHT

rechtsom om de gewenste bereidingstijd in te stellen.

1. Druk toets

VERMOGENSSTAND

in tot de gewenste vermogensstand bereikt is.

1. Druk toets

/+30 in om het proces te starten.

Controleer het display.

AANWIJZINGEN:

1. Als u de ovendeur tijdens het bereidingsproces opent, wordt de bereidingstijd op het display automatisch gestopt. De tijd loopt verder als u de deur sluit en toets φ+30 indrukt.
2. Als u tijdens het bereidingsproces de vermogensstand wilt controlleren, drukt u toets VERMOGENSSTAND in. Zolang uw vinger deze toets aanraakt, wordt de vermogensstand aangegeven.
3. U kunt knop TIJD/GEWICHT rechtsom of linksom draaien. Als u de knop linksom draait, wordt de bereidingstijd trapsgewijze vanaf 90 minuten verminderd.

GRILLEREN

Het vermogen van het grillelement dat zich in de bovenkant van de ovenruimte bevindt is niet regelbaar.

Voorbeeld: toast met kaas 5 minuten grilleren (leg de toast op het hoge rooster).

1. Draai knop METHODE op 📄 voor grill.

1. Draai knop TIJD/GEWICHT rechtsom om de gewenste bereidingstijd in te stellen.

1. Druk toets /+30 in om het proces te starten.

AANWIJZINGEN:

1. Het hoge en het lage rooster zijn bedoeld om te grilleren.
2. Als u de grill voor de eerste keer gebruikt, kan wat rook of een brandlucht ontstaan. Dit is normaal en geen teken dat het apparaat niet in orde is. (Zie "Oven leeg verwarmen").
3. Na het grilleren verschijnt in de indicatie "NU KOELEN".

WAARSCHUWING: Ovenruimte, ovendeur, buitenkant, draaiplateau, roosters en servies worden zeer heet. Bij het uit de oven nemen van levensmiddelen of van het draaiplateau dikke ovenwanten dragen om verbranding te voorkomen.

OVEN LEEG VERWARMEN

Als u de grill en de hetelucht voor de eerste keer gebruikt, kan wat rook of een brandlucht ontstaan.

Dit is normaal en geen teken dat het apparaat niet in orde is.

Om dit probleem te voorkomen, schakelt u de grill en de hetelucht (250 °C) 20 minuten lang in zonder dat er levensmiddelen in de oven staan.

BELANGRIJK: Zet een raam open of schakel de afzuigkap in, zodat rook en luchtjes kunnen wegtrekken.

1. Draai knop METHODE op voor grill of 📁 voor hetelucht.

1. Voer de gewenste tijd in (20 minuten).

1. Druk toets +30 in om het proces te starten.

Het apparaat telt nu de tijd terug. Na het opwarmen de ovendeur openen en de ovenruimte laten afkoelen.

WAARSCHUWING:

Ovendeur, buitenkant en ovenruimte worden heet. Denk erom dat u zich niet verbrandt terwijl het apparaat afkoelt.

HETELUCHT

Met behulp van de heteluchtfunctie en de 10 voorgeprogrammeerde temperatuurstanden kunt u het apparaat als conventionele oven gebruiken.

Toets HETELUCHT indrukken	1	2	3	4	5	6	7	8	9	10
Oventemperatuur ( °C)	250	230	220	200	190	180	160	130	100	40

Voorbeeld 1: bakken/braden met voorverwarmen

Voorverwarmen op 180 °C en 20 minuten bakken/braden op 180 °C

1. Draai knop

METHODE op

voor hetelucht.

1. Druk toets

HETELUCHT 6 maal in om de gewenste voorverwarmtemperat uur in te voeren.

Op het display wordt 180 °C aangegeven

1. Druk toets ⏻ /+30

in om het voorverwarmen te starten.

Als de voorverwarm- temperatuur is bereikt, klinkt een akoestisch signaal, op het display wordt 180 °C aangegeven. Open de ovendeur en zet de levensmiddelen in het apparaat. Sluit de deur.

1. Voer met knop

TIJD/GEWICHT de

bereidingstijd (20 minuten) in.

Controleer het display.

AANWIJZINGEN:

1. Tijdens het voorverwarmen het draaiplateau in het apparaat laten.
2. Als u na het voorverwarmen met verschillende temperaturen wilt bakken of braden, drukt u toets HETELUCHT in, tot de gewenste instelling op het display wordt aangegeven. In het voorbeeld hierboven zou u voor het veranderen van de temperatuur na het invoeren van de bereidingstijd toets HETELUCHT indrukken.
3. Als het apparaat de ingestelde voorverwarmtemperatuur heeft bereikt, wordt deze automatisch 30 minuten lang aangehouden. Na 30 minuten laat het display de dagtijd zien (indien ingesteld). Het gekozen HETELUCHT-programma wordt gewist.
4. Na het bakken of braden koelt het apparaat automatisch af en op het display verschijnt "NU KOELEN".
5. De beste resultaten bereikt u, als u de aanwijzingen voor conventionele ovens op de verpakking van levensmiddelen opvolgt.

HETELUCHT

Voorbeeld 1: bakken/braden zonder voorverwarmen

20 minuten bakken/braden op 250 °C.

1. Draai knop

METHODE op voor hetelucht.

1. Voer met knop TIJD/GEWICHT de bereidingstijd (20 minuten) in.

2. Voer de gewenste temperatuur in (250 °C).

3. Druk toets ◇/+30 in.

Controleer het display.

AANWIJZINGEN:

1. Na het bakken of braden koelt het apparaat automatisch af en op het display verschijnt "NU KOELEN".
2. Om de heteluchttemperatuur te wijzigen, toets HETELUCHT indrukken, tot de gewenste temperatuur op het display wordt aangegeven.
3. Als u de oven voor de eerste keer gebruikt, kan wat rook of een brandlucht ontstaan. Dit is normaal en geen teken dat het apparaat niet in orde is. (Zie pag. 140, "Oven leeg verwarmen").

WAARSCHUWING: Ovenruimte, ovendeur, buitenkant, draaiplateau, roosters en servies worden zeer heet. Bij het uit de oven nemen van levensmiddelen of van het draaiplateau dikke ovenwanten dragen om verbranding te voorkomen.

GECOMBINEERD GEBRUIK

Het apparaat heeft twee soorten gecombineerd gebruik: magnetron + hetelucht of magnetron + grill. Om gecombineerd gebruik te kiezen, draait u eerst draaiknop METHODE op de gewenste instelling en dan stelt u de bereidingstijd in. In het algemeen verkort gecombineerd gebruik de totale bereidingstijd.

KNOP METHODE	bereidingswijze	basisinstelling magnetronvermogen
	hetelucht 250 °C	270 watt
	grill	270 watt

AANWIJZINGEN: de vermogensinstellingen zijn variabel:

COMBI 1: de heteluchttemperatuur kan in 10 standen van 40 °C tot 250 °C worden ingesteld. Het magnetronvermogen kan in 4 standen van 90 watt tot 630 watt worden ingesteld. COMBI 2: Het magnetronvermogen kan in 5 standen van 90 watt tot 900 watt worden ingesteld.

Voorbeeld 1: 20 minuten bakken/braden met 90 watt magnetronvermogen en 200 °C hetelucht.

1. Draai knop METHODE op voor COMBI 1.

1. Voer de gewenste bereidingstijd in (20 minuten).

1. Druk toets VERMOGENSSTAND 2 maal in (90 W).

1. Druk toets HETELUCHT 4 maal in (200 °C).

Controleer het display.

GECOMBINEERD GEBRUIK

Voorbeeld 2: 20 minuten grilleren met 90 watt magnetronvermogen en grill.

1. Draai knop METHODE op voor COMBI 2.

2. Voer de gewenste bereidingstijd in (20 minuten).

3. Druk toets VERMOGENSSTAND 2 maal in (90 watt).

Controleer het display.

Na het bereidingsproces koelt het apparaat automatisch af en op het display verschijnt "NU KOELEN".

WAARSCHUWING: Ovenruimte, ovendeur, buitenkant, draaiplateau, roosters en servies worden zeer heet. Bij het uit de oven nemen van levensmiddelen of van het draaiplateau dikke ovenwanten dragen om verbranding te voorkomen.

ANDERE NUTTIGE FUNCTIES

1. Toets MINDER (▼)/MEER (▲).

Met de toetsen MINDER (▼) en MEER (▲) kunt u de geprogrammeerde tijdsinstellingen zonder problemen verkorten of verlengen (om de levensmiddelen minder of meer gaar te laten worden).

a) Wijzigen van de voorgeprogrammeerde tijdsinstelling:

Druk toets MINDER (▼) of MEER (▲) in na invoeren van het gewicht en voordat u toets /+30 indrukt. (Voor menu's met MINDER en MEER zie pag. 156-157.)

Voorbeeld: 0,2 kg friet bakken met DIEPVRIESPRODUCTEN KOKEN.

1. Kies menu

DIEPVRIESPRODUCTEN KOKEN voor friet door 4 maal toets DIEPVRIESPRODUCTEN KOKEN in te drukken.

1. Voer het gewicht in (0,2 kg).

1. Kies "dunne friet" door toets MINDER (▼) 1 maal in te drukken.

4. Druk toets

◇ /+30 in.

Controleer het display.

AANWIJZINGEN:

Om MINDER of MEER af te breken dezelfde toets nogmaals indrukken.

Om van MEER naar MINDER te gaan, eenvoudig toets MINDER (▼) indrukken.

Om van MINDER naar MEER te gaan, eenvoudig toets MEER (▲) indrukken.

b) Wijzigen van de bereidingstijd bij lopend bereidingsproces.

U kunt de bereidingstijd met 1 minuut verminderen of vermeerderen door toets MINDER (▼) of MEER (▲) in te drukken.

AANWIJZING: deze functie kunt u alleen gebruiken bij handmatig gebruik.

ANDERE NUTTIGE FUNCTIES

Met toets ⏻/+30 kunt u de volgende functies bedienen:

a. Direct starten

U kunt direct 30 seconden lang de gewenste methode inschakelen, zonder een bereidingstijd in te voeren.

Voorbeeld: 30 minuten 630 watt magnetronvermogen.

1. Draai knop METHODE op 📋 voor magnetron.

2. Druk toets VERMOGENSSTAND 2 maal in om de vermogensstand te veranderen.

3. Druk toets ⏻ /+30 in om het proces te starten

AANWIJZING:

1. Deze functie kunt u alleen gebruiken bij handmatig gebruik.
2. Als de knop voor kiezen van de METHODE op magnetron (☐) is ingesteld en u toets ☐ /+30 indrukt, bedraagt het magnetronvermogen altijd 900 watt.

Staat de knop voor kiezen van de METHODE op stand (☑) of (☑) en u drukt toets /+30 in, dan bedraagt het magnetronvermogen altijd 270 watt.

Staat de knop voor kiezen van de METHODE op stand ( ) of ( ) en u drukt toets /+30 in, dan bedraagt de heteluchttemperatuur altijd 250 °C.

1. Om misbruik door kinderen te voorkomen, kan toets /+30 slechts 3 minuten na de voorafgaande bedieningshandeling, d.w.z. sluiten van de deur of indrukken van toets STOP worden gebruikt.

b. Verlengen van de bereidingstijd

U kunt de bereidingstijd steeds met 30 seconden verlengen als u tijdens het gebruik toets /+30 indrukt.

AANWIJZING: deze functie kunt u alleen gebruiken bij handmatig gebruik.

ANDERE NUTTIGE FUNCTIES

3. TIJDENS HET GEBRUIK DE INSTELLING CONTROLEREN

U kunt de vermogensstand en de temperatuur controleren, bijv. bij het voorverwarmen.

VERMOGENSSTAND CONTROLEREN:

Om tijdens het bereidingsproces de vermogensstand te controleren, drukt u toets VERMOGENSSTAND in.

Zolang u met uw vinger deze toets aanraakt, wordt de vermogensstand aangegeven.

HETELUCHTTEMPERATUUR CONTROLEREN:

Om tijdens het bereidingsproces de heteluchttemperatuur te controleren, drukt u toets HETELUCHT in.

Zolang u met uw vinger deze toets aanraakt, wordt de heteluchttemperatuur aangegeven.

4. Toets INFORMATIE

Elke toets bevat nuttige informatie. Als u deze informatie wilt zien, drukt u toets INFORMATIE in voordat u de gewenste toets indrukt.

Voorbeeld:

Informatie over AUTOMATISCH KOKEN menu 2, gebraden kip:

AANWIJZING:

1. De informatiemelding wordt 2 maal herhaald, daarna wordt op het display de dagtijd aangegeven.
2. Als u de informatie wilt afbreken, druk u toets STOP in.

1x

1. Druk toets

INFORMATIE in.

1. Kies AUTOMATISCH

KOKEN menu voor gebraden kip door toets AUTOMATISCH KOKEN 2 maal in te drukken

Controleer het display.

GESCHIKT SERVIES

ovenvast materiaal	methode
	magnetron	hetelucht grill		combinatie
ovenvast servies van glas en aardewerk (zonder metalen delen, bijv. Pyrex, ovenschaal, glasplateau).	X	X	X	X
niet-ovenvast glas en porselein (bijv. tafelservies 1)	X	-	-	-
glaskeramiek van vuurvast/koudebestendig materiaal (bijv. Arcoflam)	X	X	X	X
ovenvast geglazuurd aardewerk 2)	X	X		-
kunststof, hittebestendig tot 200 °C 3).	X	X 3)	-	X 3)
papier, karton	X	-	-	-
huishoudfolie	X	-	-	-
voor magnetron geschikte braadzakken 4).	X	X		- 4)
metalen braadpan, bijv. van email of gietijzer	-	X	X	-
zwart gelakte of van een siliconenlaag voorziene bakvormen	-	X	-

X = geschikt - = ongeschikt

1) zonder silveren, gouden, platina of metalen versieringen

2) geldt niet voor glazuur met metalen bestanddelen

3) let op de door de fabrikant aangegeven maximum temperatuur

4) gecombineerd gebruik hetelucht + magnetron

TABEL KOKEN

GLASPLATEAU EN HETELUCHT

MENU	TIJD in minuten	METHODE	POSITIE
quiche voorverwarmen	200 °C Bodem 15 minuten bakken, direct op het
	1) 20 200 °C glasplateau, onderste inschuifhoogte, na 1)
	2) 12 200 °C omkeren.
bananencake voorverwarmen	180 °C Bakvorm op glasplateau zetten, onderste
	60'00	180 °C	inschuifhoogte.
abrikozen- voorverwarmen	180 °C Bakvorm op glasplateau zetten, onderste
pecannotencake	35 90 watt + 180 °C inschuifhoogte.
Kersen- amandelcake	voorverwarmen 180 °C Bakvorm op glasplateau zetten, onderste
	40 90 watt + 180 °C inschuifhoogte.
Kwarktaart	voorverwarmen	160 °C	Op het rooster op het glasplateau zetten, onderste
	54 160 °C inschuifhoogte.
diepgevroren pizza	voorverwarmen	220 °C	Op het rooster op het glasplateau zetten, onderste
	12 220 °C inschuifhoogte.
knoflookbrood	voorverwarmen	200 °C Direct op het glasplateau leggen, onderste
	15 90 watt + 200 °C inschuifhoogte.
diepgevroren lasagne	voorverwarmen	200 °C Direct op het glasplateau leggen, onderste
	25 270 watt + 200 °C inschuifhoogte.
kleine stukken bladerdeeg(bijv. croissants)	voorverwarmen	160 °C Direct op het glasplateau leggen, onderste
	35 160 °C inschuifhoogte.

GLASPLATEAU + GRILL

MENU TIJD in minuten		METHODE	POSITIE
ovenschotel	1) 6	900 watt	Ovenschaal op het glasplateau zetten, onderste
	2) 14	450 watt + grill inschuifhoogte, na 2) draaien
	3) 5 450 watt + grill
vleesspiezen	1) 10	270 watt + grill	Op het rooster op het glasplateau zetten, bovenste
	2) 10	270 watt + grill inschuifhoogte.
uiensoep	1) 8	900 watt	Soepkoppen op het glasplateau zetten, onderste
	2) 7'30 270 watt + grill inschuifhoogte, na 1) kaas en croutons toevoegen.
kip-pastaschotel	1) 3 900 watt	Schaal op het glasplateau zetten, onderste
	2) 10	450 watt + grill inschuifhoogte.
steak	1) 9	grill	Op het rooster op het glasplateau leggen, onderste
	2) 4 grill	inschuifhoogte.
dikke worstjes	1) 14	grill	Op het rooster op het glasplateau leggen, onderste
	2) 5 grill	inschuifhoogte, na 1) omkeren.
dunne worstjes	1) 12	grill	Op het rooster op het glasplateau leggen, onderste
	2) 6 grill	inschuifhoogte, na 1) omkeren.
toast	1) 4'30	grill	Op het rooster op het glasplateau leggen, onderste
	2) 1'30 grill	inschuifhoogte, na 1) omkeren.
toast met kaas	1) voorverwarmen 2	grill	Op het rooster op het glasplateau leggen, onderste
	2) 5 grill	inschuifhoogte, na 1) omkeren en met kaas
	3) 4 grill	beleggen.
makreel	1) 6	90 watt + grill	Op het rooster op het glasplateau leggen, onderste
	2) 6 90 watt + grill	inschuifhoogte, na 1) omkeren.
sardines	1) 5	90 watt + grill	Op het rooster op het glasplateau leggen, onderste
	2) 3	90 watt + grill	inschuifhoogte, na 1) omkeren.

Bovenstaande informatie is alleen als richtlijn bedoeld. Voor optimale resultaten de bereidingstijden/vermogensstanden aan uw eisen aanpassen.

De aangegeven tijden zijn slechts richtlijnen, omdat ze van soort en kwaliteit van het vlees afhangen. Grilleren is bijzonder geschikt voor dunne stukken vlees en vis. Indien niet anders aangegeven, gelden de instellingen in deze tabel voor koude (niet voorverwarmde) apparaten. Dunne stukken één keer omkeren, dikkere stukken meermaals omkeren. Vis indien mogelijk om en om op het rooster leggen.

RECEPTEN VOOR GLASPLATEAU EN HETELUCHT

BANANENCAKE

ingredienten

120 g boter

170 g poedersuiker

1 tl koffie-extract

2 rijpe bananen

225 g bloem

1 tl dubbelkoolzure soda

¹/₄ tl bakpoeder

1 middelgroot ei

100 ml melk

ABRIKOZEN-PECANNOTENCAKE

ingrediënten

snufje zout

11/2 tl bakpoeder

2 tl kaneel

110 g witte bloem

110 g volkorenbloem

110 g boter

175 g bruine suiker

2 geklutste eieren

3 el melk

175 g abrikozen, gehakt

175 g pecannoten, gehakt

KWARKTAART

ingrediënten

bodem:

100 g boter

4 tl bruine suiker

200 g witte bloem

110 g verkruimelde volkorenbiscuits

vulling:

450 g roomkwark

150 g dikke room (48% vetgehalte)

100 g poedersuiker

2 eidooiers

sap en schil van 1 citroen

De oven voorverwarmen.

1. De bakvorm invetten en met bakpapier bekleden.

2. Boter en suiker schuimig roeren.

3. Ei en koffie-extract toevoegen en nogmaals roeren.

4. Bananen pellen en prakken, aan het mengsel toevoegen en goed roeren.

5. Bloem, dubbelkoolzure soda, bakpoeder en melk toevoegen en roeren tot het beslag glad is.

6. In de bakvorm doen en de bovenkant gladstrijken.

7. Bakvorm op het glasplateau zetten, onderste inschuifhoogte.

60 minuten 480 °C

1. 5 minuten in de bakvorm laten rusten, dan op een draadrooster laten afkoelen.

De oven voorverwarmen.

1. De bakvorm invetten en met bakpapier bekleden.

2. Zout, bakpoeder, kaneel en bloem met elkaar vermengen.

3. De overige ingrediënten (m.u.v. fruit en noten) toevoegen en goed door elkaar roeren.

4. Fruit en noten erdoor roeren.

5. In de bakvorm doen en de bovenkant gladstrijken.

6. Bakvorm op het glasplateau zetten, onderste inschuifhoogte.

35 minuten 90 watt / 180 °C

1. De bodem van de springvorm met bakpapier bedekken.

2. De boter smelten, suiker en volkorenbiscuits toevoegen.

3. In de springvorm doen, goed aandrukken en op een koude plek zetten tot de massa stevig is.

4. Alle ingrediënten voor de vulling in een schaal doen en door elkaar roeren tot de massa glad is.

5. De vulling op de gekoelde bodem leggen.

6. Springvorm op het glasplateau zetten, onderste inschuifhoogte.

54 minuten 160 °C

1. Laten afkoelen, voor het serveren met fruit versieren

RECEPTEN VOOR GLASPLATEAU EN HETELUCHT

KERSEN-AMANDELCAKE

ingredienten

175 g margarine

175 g poedersuiker

3 middelgrote eieren

175 g bloem

1 tl bakpoeder

100 g gekonfijte kersen

75 g gemalen amandelen

1 tl amandelessness

1 el melk

1. De springvorm invetten en met bakpapier bekleden.

2. Margarine en suiker door elkaar roeren tot een schuimige massa.

3. De eieren één voor één erdoor roeren.

4. Bloem en bakpoeder erdoor roeren, kersen, gemalen amandelen, amandelessence en melk erdoor roeren.

5. In de springvorm doen en de bovenkant gladstrijken.

6. Springvorm op het glasplateau zetten, onderste inschuifhoogte.

40 minuten 90 watt / 180 °C

QUICHE MET RODE UIEN

ingrediënten

500 g zandtaartdeeg

45 g boter

300 g rode uien, in plakken

3 middelgrote eieren

150 g dikke room (48% vetgehalte)

50 g melk

100 g geraspte kaas

¹/₄ tl mosterd

zwarte peper

¹/₄ tl zout

De oven voorverwarmen.

1. Het deeg uitrollen en het rechthoekige blik met bakpapier bekleden.

2. Het deeg met een vork enkele malen inprikken.

3. Het deeg met bakpapier bedekken.

4. Op de onderste inschuifhoogte bakken.

15 minuten 200 °C

1. Uit de oven nemen en laten afkoelen.

2. De uien in boter fruiten:

5 minuten 900 watt

De boter afgieten en de uien laten afkoelen.

1. Eieren, room, melk, mosterd, zout en peper met elkaar vermengen.

2. Uien en kaas toevoegen en goed door elkaar roeren.

3. Mengsel op de deegbodem leggen en bakken.

4. 20 minuten 200 °C, draaien, dan

5. 12 minuten 200 °C

RECEPTEN VOOR GLASPLATEAU EN GRILL

UIENSOEP

ingredienten

20 g boter

250 g uien

500 ml bouillon

zout en peper

2 sneetjes toast

80 g Emmentaler

AARDAPPELGRATIN

ingrediënten

450 g aardappelen, in dunne plakjes

150 g uien, in plakjes

200 g geraspte kaas

zout en peper

250 ml room

3 eieren

KIP-PASTASCHOTEL

ingrediënten

30 g boter

100 g champignons, in plakjes

100 g uien, in blokjes

100 g paprika, in blokjes

25 g bloem

175 ml melk

300 ml bouillon

150 g mais

zout en peper

250 g gekookte kip, in blokjes

150 g gekookte pasta

75 g geraspte kaas

GEGRILLEERDE SARDINES/MAKREEL

ingrediënten

6 sardines/makrelen zonder kop

marinade:

4 el. olijfolie

1 tl knoflookpuree

1 tl balsamico-azijn

1 tl citroensap

zout en peper

1 tl venkel

1. De uien snijden, met de bouillon in een schaal doen, zout en peper toevoegen.

8 minuten 900 watt

1. De soep over 4 soepkommen verdelen.

2. Toast in stukjes snijden en bovenop de soep leggen, kaas over de toast verdelen.

3. De soepkoppen op het glasplateau zetten, onderste inschuifhoogte, verwarmen.

7¹/₂ minuten 270 watt / GRILL

1. De ovenschaal invetten.

2. Een laag aardappelen, een laag uien en de helft van de kaas in de schaal doen.

3. Herhalen, eindigen met een laag aardappelen.

4. Room en eieren door elkaar roeren, zout en peper toevoegen. Over de aardappelen gieten.

5. De rest van de kaas erover strooien.

6. De schaal op het glasplateau zetten, onderste inschuifhoogte.

7. 6 minuten 900 watt

8. 14 minuten 450 watt / grill,

draaien en dan

1. 5 minuten 450 watt / grill

2. Boter, uien, paprika en champignons in een schaal doen en bakken

2 minuten 900 watt

1. Bloem en melk door elkaar roeren, bouillon, mais, zout en peper toevoegen en goed door elkaar roeren.

2. Kip en pasta toevoegen.

3. De kaas erover strooien.

4. De schaal op het glasplateau zetten, onderste inschuifhoogte.

5. 3 minuten 900 watt

6. 10 minuten 450 watt / grill

7. Alle ingrediënten tot een marinade vermengen, over de vis strijken en een uur op een koele plaats zetten.

8. Op het rooster op het glasplateau zetten, onderste inschuifhoogte.

Sardines:

1. 5 minuten 90 watt / grill, omkeren

2. 3 minuten 90 watt / grill

Makreel:

1. 6 minuten 90 watt / grill, omkeren

2. 6 minuten 90 watt / grill

AUTOMATISCHE PROGRAMMA'S

De automatische programma's stellen zelf de vermogensstand en de bereidingstijd in. U kunt kiezen uit 5 automatische kookprogramma's, 4 automatische programma's voor koken van diepvriesproducten en 7 automatische ontdooiprogramma's.

Waarschuwing:

Voor automatische kookprogramma's en programma's voor koken van diepvriesproducten:

Ovenruimte, ovendeur, buitenkant, draaiplateau, roosters en servies worden zeer heet. Bij het uit de oven nemen van levensmiddelen of van het draaiplateau dikke ovenwanten dragen om verbranding te voorkomen.

Wat u bij het gebruik van automatische programma's moet weten:

1. Kies een menu door toets AUTOMATISCH KOKEN, DIEPVRIESPRODUCTEN KOKEN of AUTOMATISCH ONTDOOIEN in te drukken, tot het gewenste menunummer op het display wordt aangegeven.

2. Voer door knop TIJD/GEWICHT te draaien het gewenste gewicht in.

- Alleen het gewicht van de levensmiddelen invoeren. Het gewicht van het servies niet meerekenen.

- Voor gerechten met een hoger of lager gewicht dan in de tabel aangegeven kiest u handmatig gebruik.

1. De geprogrammeerde bereidingstijden zijn gemiddelde waarden. Als u de levensmiddelen langer of korter wilt koken dan door het programma voorzien, kan de bereidingstijd met toets MINDER (▼) resp. MEER (▲) worden gewijzigd (zie pag. 145). De beste resultaten bereikt u, als u de aanwijzingen in deze gebruiksaanwijzing opvolgt.

2. Start het proces door toets ⏻/+30 in te drukken.

Als een bedieningshandeling noodzakelijk is (bijv. levensmiddelen omkeren) stopt het apparaat automatisch en er klinkt een akoestisch signaal. Op het display ziet u wat u moet doen. Om het proces voort te zetten toets /+30 indrukken.

De temperatuur aan het einde van de bereidingstijd hangt af van de uitgangstemperatuur. Controleer of de levensmiddelen gaar genoeg zijn. Indien nodig kunt u de bereidingstijd verlengen en een hoger vermogen instellen.

toetsen voor AUTOMATISCHE PROGRAMMA'S

1.

2.

3.

4.

AANWIJZING: een lijst met de menu's en gewichten vindt u op de menu-sticker.

AUTOMATISCHE PROGRAMMA'S

Voorbeeld: 300 g rijst koken met AUTOMATISCH KOOKPROGRAMMA (AC-1):

1. Druk toets

AUTOMATISCH

KOKEN 1 maal in.

1. Voer met knop

TIJD/GEWICHT het gewenste gewicht in.

1. Druk toets ♦/+30 in om het proces te starten

x1

Controleer het display.

TABEL AUTOMATISCHE KOOKPROGRAMMA'S

MENUNUMMER	HOEVEELHEID(gewichtseenheid) /SERVIES	TIPS
AC-1 Rijst (uitgangstemperatuur rijst 20 °C)	0,1 - 0,3 kg (100 g)grote schaal met deksel	In een grote schaal doen en kokend water toevoegen.Deksel erop zetten.Schaal in het midden van het draaiplateau zetten.Als het signaal klinkt, omroeren en deksel er weer op zetten.Als het signaal weer klinkt, omroeren en deksel er weer op zetten.Na het koken ca. 10 minuten laten staan.
rijst kokend water
100 g 250 ml200 g 450 ml300 g 650 ml
AC-2 gebraden kip (uitgangstemperatuur 5 °C)ingrediënten voor 1,2 kg gebraden kip:zout en peper, 1 tl paprikapoeder, 2 el olie	0,9 - 2,0 kg (100 g)laag rooster	Ingrediënten met elkaar vermengen en de kip daarmee bestrijken.Vel van de kip inprikken.Kip met de borst naar beneden op het lage rooster leggen.Als het akoestische signaal klinkt, de kip omkeren.Kip na het braden ca. 3 minuten in de oven laten staan.
AC-3 varkensvlees (uitgangstemperatuur 5 °C)ingrediënten voor 1,0 kg magere varkensrollade:1 geplet teentje knoflook, 2 el olie,1 el paprikapoeder, snufje komijn, 1 tl zout	0,6 - 2,0 kg (100 g)laag rooster	Wij adviseren magere varkensrollade.Alle ingrediënten met elkaar vermengen en over het vlees verdelen.Vlees op het lage rooster leggen en braden.Als het akoestische signaal klinkt, het vlees omkeren.Vlees na het braden ca. 10 minuten in aluminiumfolie gewikkeld laten staan.
AC-4 ovenschotel (uitgangstemperatuur 20 °C)bijv. pastaschotel,aardappelschotel	0,5 - 2,0 kg (100 g)platte, ovale ovenschaal laag rooster	Ovenschotel volgens de recepten op pag. 159 voorbereiden.Schaal op het lage rooster zetten.Na het bereiden 5-10 minuten afgedekt laten staan.
AC-5 [TGYS]gebak (uitgangstemperatuur 20 °C)bijv. worteltaart,tulband, appeltaartmet calvados	0,5 - 1,5 kg (100 g)bakvormschoteltjelaag rooster	Gebak volgens de recepten op pag. 160-161 voorbereiden.Een schoteltje met de bodem naar beneden op het lage rooster zetten en de bakvorm erop zetten.Na het bakken ca. 10 minuten laten staan.Uit de vorm nemen.

MENUNUMMER	HOEVEELHEID(gewichtseenheid) /SERVIES	TIPS
ACF-1 kokendiepgevrorengerechten(uitgangstemperatuur -18 °C)bijv. spaghetti bolognese, chili con carne	0,3 - 1,0 kg* (100 g)schaal met deksel*Als de fabrikant aangeeft dat water moet worden toegevoegd, de totale hoeveelheid voor het programma inclusief de extra vloeistof berekenen.	Gerecht in een voor de magnetron geschikte schaal doen.Indien door de fabrikant aangegeven, wat vloeistof toevoegen.Met een deksel afdekken.Als het akoestische signaal klinkt, omroeren en weer afdekken.Na het koken omroeren en 1-2 minuten laten staan.
ACF-2 kokendiepgevrore groente(uitgangstemperatuur -18 °C)bijv. spruitjes, bloemkool, erwtjes, broccoli, gemengde groente	0,1 - 0,8 kg (100 g)schaal met deksel	Per 100 g 1 el water toevoegen (voor paddestoelen is geen extra water nodig).Met een deksel afdekken.Als het akoestische signaal klinkt, omroeren en weer afdekken.Na het koken 1-2 minuten laten staan.AANWIJZING:voor compact bevroren groente handmatig gebruik kiezen.
ACF-3 kokendiepgevrorenovenschotels(uitgangstemperatuur -18 °C)bijv. lasagne, aardappelschotel	0,2 - 0,6 kg (100 g)ovenschaallaag rooster	Ovenschotel uit de verpakking nemen en in een ovenschaal overdoen.3-4 el water toevoegen.Niet afdekken.Op het lage rooster zetten.Na het bereiden met aluminiumfolie afdekken en ca. 5 minuten laten staan.
ACF-4 kokenfriet(zoals aanbevolen voor conventionele ovens)(uitgangstemperatuur -18 °C)	0,20 - 0,40 kg (50 g)ronde ovenschaalhoog rooster	De friet op een lage porseleinen schaal leggen.De schaal op het hoge rooster in de oven zetten.Als het akoestische signaal klinkt, omkeren.Na het bereiden op een schaal leggen om te serveren. (Standtijd is niet nodig.)De friet zouten.AANWIJZING:voor dunne friet toets MINDER (▼) indrukken.

TABEL AUTOMATISCHE ONTDOOIPROGRAMMA'S

MENUNUMMER	HOEVEELHEID(gewichtseenheid) /SERVIES	TIPS
AD-1 ontdooienbiefstuk en karbonade(uitgangstemperatuur -18 °C)	0,2 - 1,0 kg (100 g)plat bord(zie aanwijzing op pag. 158)	• Op een bord in het midden van het draaiplateau zetten.• Als het akoestische signaal klinkt, vlees omkeren, evt. uit elkaar halen. Dunne delen en warme plekken afdekken met kleine stroken aluminiumfolie.• Na het ontdooien met aluminiumfolie afdekken en 10-15 minuten laten staan, tot alles volledig ontdood is.
AD-2 ontdooiengroot vlees(uitgangstemperatuur -18 °C)	0,6 - 2,0 kg (100 g)(zie aanwijzing op pag. 158)	• Een bord omgekeerd op het draaiplateau leggen en het vlees erop leggen.• Als het akoestische signaal klinkt, vlees omkeren. Ontdooide delen afdekken met aluminiumfolie.• Als het akoestische signaal klinkt, vlees nogmaals omkeren en afdekken (voor 1,1 kg-2,0 kg).• Na het ontdooien met aluminiumfolie afdekken en 15-30 minuten laten staan, tot alles volledig ontdood is.
AD-3 ontdooiengehakt(uitgangstemperatuur -18 °C)	0,2 - 1,0 kg (100 g)huishoudfolie(zie aanwijzing op pag. 158)	• Draaiplateau met huishoudfolie bedekken.• Gehakt in het midden van het draaiplateau leggen.• Als het akoestische signaal klinkt, gehakt omkeren. Voorzover mogelijk ontdooide delen verwijderen.• Na het ontdooien 10-15 minuten laten staan, tot alles volledig ontdood is.
AD-4 ontdooienkippenbout(uitgangstemperatuur -18 °C)	0,20 - 1,00 kg (50 g)(zie aanwijzing op pag. 158)	• Op een bord in het midden van het draaiplateau zetten.• Als het akoestische signaal klinkt, vlees omkeren, evt. uit elkaar halen. Dunne delen en warme plekken afdekken met aluminiumfolie.• Na het ontdooien met aluminiumfolie afdekken en 10-15 minuten laten staan, tot alles volledig ontdood is.
AD-5 ontdooiengevogelte(uitgangstemperatuur -18 °C)	0,9 - 2,0 kg (100 g)(zie aanwijzing op pag. 158)	• Een bord omgekeerd op het draaiplateau leggen en het vlees met de borst naar beneden erop leggen.• Als het akoestische signaal klinkt, vlees omkeren. Dunne delen en warme plekken afdekken met aluminiumfolie.• Na het ontdooien met aluminiumfolie afdekken en 15-30 minuten laten staan, tot alles volledig ontdood is.• Gevogelte onder stromend water afspoelen.

TABEL AUTOMATISCHE ONTDOOIPROGRAMMA'S

MENUNUMMER	HOEVEELHEID(gewichtseenheid) /SERVIES	TIPS
AD-6 ontdooien gebak(uitgangstemperatuur -18 °C)	0,1 - 1,4 kg (100 g) plat bord	Gebak uit de verpakking nemen.Op een plat bord in het midden van het draaiplateau zetten.Na het ontdooien in even grote stukken snijden, tussen de stukken wat ruimte laten en 15-30 minuten laten staan, tot het gelijkmatig ontdood is.
AD-7 ontdooien brood(uitgangstemperatuur -18 °C)	0,1 - 1,0 kg (100 g) plat bord	Op een plat bord in het midden van het draaiplateau zetten.Als het akoestische signaal klinkt, sneetjes opnieuw rangschikken en ontdooide sneetjes uit de oven nemen.Na het ontdooien alle sneetjes van elkaar losmaken en op een groot bord leggen. Het brood met aluminiumfolie afdekken en 5-10 minuten laten staan tot het volledig ontdood is.

AANWIJZING:

1. Biefstukken, karbonades en kippenbouten naast elkaar (in 1 laag) invriezen.
2. Gehakt plat invriezen.
3. Na het omkeren de al ontdooide delen met strookjes aluminiumfolie afdekken.
4. Gevogelte en gehakt direct na het ontdooien verder verwerken.
5. Gebak met room reageert zeer gevoelig op microgolvenenergie. Zodra de room snel vloeibaar wordt, het gebak direct uit de oven nemen en bij kamertemperatuur 10 tot 30 minuten laten staan.

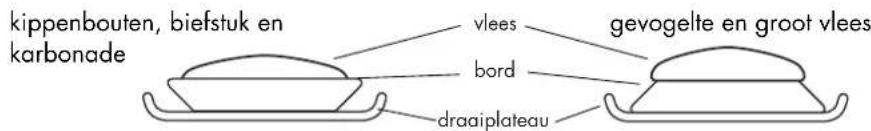

6. Voor AD-1, AD-2, AD-4 en AD-5 het vlees volgens onderstaande afbeelding in de oven plaatsen:

RECEPTEN VOOR AUTOMATISCHE KOOKPROGRAMMA'S AC-4

AUBERGINE-MACARONISCHOTEL

(voor ca. 1,5 kg)

ingrediënten

500 ml water

¹/₂ tl olie

zout

80 g macaroni

400 g tomaten uit blik, in stukjes

3 uien (150 g) gesnipperd

basilicum, tijm

zout en peper

1 tl olie om de schaal in te vetten

450 g aubergines, in plakken

150 g zure room

2 eieren

100 g geraspte kaas (Cheddar)

1. Water, olie en zout in een schaal doen, afdekken en aan de kook laten komen.

3-5 minuten 900 watt

1. Macaroni in de schaal doen.

Omroeren en laten intrekken.

9-11 minuten 270 watt

Macaroni afgieten en laten afkoelen.

1. Tomaten en uien met elkaar vermengen en goed kruiden. Ovenvaste schaal invetten.

Macaroni in de schaal doen en de tomatensaus erover verdelen. Met plakken aubergine beleggen.

1. Zure room en eieren door elkaar roeren en over de macaroni verdelen. Geraspte kaas erover strooien.

Op het lage rooster met AUTOMATISCH KOOKPROGRAMMA AC-4 koken.

Na het bereiden 5-10 minuten laten rusten.

BROCCOLI-AARDAPPELSCHOTEL

(voor ca. 1,5 kg)

ingredienten

400 g aardappelen, geschild

400 g broccoliroosjes

6 tl water (60 ml)

1 tl boter of margarine om de schaal in te vetten

400 g champignons, in plakjes

1 el peterselie, fijngehakt

zout en peper

3 eieren

125 ml room

125 ml melk

zout en peper

nootmuskaat

100 g geraspte Goudse kaas

1. Aardappelen en broccoli in een schaal doen. Water toevoegen, afdekken en koken. Tijdens het koken 1 maal omroeren.

9-12 minuten 900 watt

1. Aardappelen in plakken snijden.

2. Ovenvaste schaal invetten. Broccoli, champignons en aardappelen laag om laag in de schaal leggen. Met peterselie bestrooien en met peper op smaak brengen.

3. Eieren, room, melk en kruiden door elkaar roeren, over de groente gieten en kaas erover strooien.

Op het lage rooster met AUTOMATISCH

KOOKPROGRAMMA AC-4 koken.

Na het bereiden ca. 10 minuten laten rusten.

RECEPTEN VOOR AUTOMATISCHE KOOKPROGRAMMA'S AC-5

WORTELTAART

(voor ca. 1,5 kg)

ingrediënten

1 tl boter of margarine om de vorm in te vetten

5 eidooiers

250 g suiker

250 g wortelen, fijngeraspt sap van 1 citroen

250 g gemalen amandelen

80 g bloem

1 el bakpoeder

5 eiwitten

TULBAND

(Het beslag weegt ca. 0,9 kg)

ingredienten

1 tl boter of margarine om de vorm in te vetten

170 g boter of margarine

140 g poedersuiker

4 eidooiers

40 g amandelsnippers

40 g rozijnen, gewassen wat fijngeraspte citroenschil

4 eiwitten

280 g bloem

1 pakje bakpoeder (15 g)

1. Bakvorm invetten.

2. Eidooiers en suiker met een handmixer vermengen.

3. Wortelen, citroensap en amandelen toevoegen.

4. Bloem en bakpoeder met elkaar vermengen, aan het wortelmengsel toevoegen en goed door elkaar roeren.

5. Eiwitten stijf slaan en voorzichtig door het mengsel roeren. In de bakvorm doen, op het onderste rooster zetten en met AUTOMATISCH KOOKPROGRAMMA AC-5 bakken.

6. Na het bakken 5 minuten in de bakvorm laten afkoelen.

7. Tulbandvorm invetten.

8. Boter en poedersuiker met een handmixer glad roeren. Eidooiers één voor één toevoegen.

9. Amandelsnippers, rozijnen en citroenschil één voor één erdoor roeren. Goed met elkaar vermengen.

10. Eiwitten stijf slaan en door het mengsel roeren. Bakpoeder en bloem met elkaar vermengen, zeven en voorzichtig door het mengsel roeren.

11. In de bakvorm doen, op het onderste rooster zetten en met AUTOMATISCH KOOKPROGRAMMA AC-5 bakken.

RECEPTEN VOOR AUTOMATISCHE KOOKPROGRAMMA'S AC-5

APPELTAART MET CALVADOS

(voor ca. 1,3 kg)

ingrediënten

200 g bloem

1 tl bakpoeder

100 g suiker

1 pakje vanillesuiker

1 snufje zout

1 ei

3-4 druppels bittere amandelolie

125 g boter

1 tl boter of margarine om de vorm in te vetten

50 g gemalen hazelnoten

600 g appels

kaneel

2 eieren

1 snufje zout

4 el suiker

4 el calvados (appelbrandewijn)

1 1/2 el aardappelmeel

125 g dikke room (48% vetgehalte) poedersuiker

1. Bloem en bakpoeder vermengen, suiker, vanillesuiker, zout, ei, amandelolie en boter toevoegen en met de kneedhaak van een handmixer tot een deeg roeren.
2. Deeg afdekken en ca. 30 minuten op een koele plek zetten.
3. Bakvorm invetten. Deeg tussen 2 lagen folie uitrollen en in de bakvorm doen. Een rand van ca. 3 cm vormen.
4. Hazelnoten over het deeg strooien.
5. Appels schillen, in vieren snijden, van het klokhuis ontdoen en in plakken snijden. De plakken dakpansgewijs op de hazelnootlaag leggen en met wat kaneel bestrooien.
6. Eieren scheiden. Eiwitten stijf slaan, snufje zout en 1 el vanillesuiker toevoegen.
7. Eidooiers, rest van de suiker en vanillesuiker schuimig kloppen.
8. Calvados, aardappelmeel en room toevoegen en door elkaar roeren. Geklopt eiwit erdoor roeren en het mengsel gelijkmatig over de appel verdelen.
9. Op het onderste rooster met AUTOMATISCH KOOKPROGRAMMA AC-5 bakken.

Tip: de taart in de vorm laten afkoelen en met poedersuiker bestrooien.

REINIGING EN ONDERHOUD

VOORZICHTIG: GEBRUIK GEEN OVENREINIGERS, STOOMREINIGERS, SCHUURMIDDELEN, MIDDELEN MET BIJTENDE SODA OF SCHUURSPONSJES OM DE MAGNETRON TE REINIGEN. DIT GELDT VOOR ALLE DELEN VAN HET APPARAAT.

WAARSCHUWING!

Bij het werken met GRILL, HETELUCHT, COMBI, AUTOMATISCHE KOOKPROGRAMMA'S en DIEPVRIESPRODUCTEN KOKEN worden de ovenruimte, de deur, de ommanteling en toebehoren zeer heet. Vóór het reinigen volledig laten afkoelen.

REINIG DE MAGNETRONOVEN REGELMATIG EN VERWIJDER ALLE VOEDSELRESTEN. Als u de oven niet regelmatig reinigt dan kan dit slijtage van ovenbekleding veroorzaken waardoor de levensduur van het apparaat wordt verkort en gevaarlijke situaties kunnen ontstaan.

Ommanteling:

De buitenkant van het apparaat met een mild sopje schoonmaken. Goed met een vochtige doek afnemen en met een handdoek nadrogen.

Bedieningspaneel:

Voor het reinigen de deur openen om het bedieningspaneel te deactiveren. Het paneel voorzichtig schoonmaken. Gebruik alleen een vochtige doek en veeg het bedieningspaneel voorzichtig schoon. Nooit te veel water en geen chemische of schurende reinigingsmiddelen gebruiken, omdat het bedieningspaneel daardoor kan worden beschadigd.

Ovenruimte

1. Na elk gebruik het nog warme apparaat met een zachte, vochtige doek of spons afnemen, om lichte verontreinigingen te verwijderen. Voor sterke verontreinigingen een mild sopje gebruiken en verschillende keren met een zachte, vochtige doek of spons grondig afnemen, tot alle resten volledig verwijderd zijn. Opeenhopingen van vet en andere spatten kunnen tot oververhitting van de oven leiden, wat rook, brand en vonkoverslag kan veroorzaken. Verwijder nooit de afdekking van de microgolvengeleider.

2. Let erop dat er geen zeepsop of water door de kleine openingen in de wand dringt, omdat het apparaat daardoor beschadigd kan raken.

3. Gebruik geen reinigingsspray in de ovenruimte.

4. Verwarm de oven regelmatig door hetelucht en grill in te schakelen, zie "Oven leeg verwarmen" op pag. 140. Etensresten of vetspatten kunnen rook en onaangename luchtjes veroorzaken.

Toebehoren

Het toebehoren met een mild sopje schoonmaken en afdrogen. U kunt de roosters ook in de afwasautomaat schoonmaken.

Apparaatdeur

De deur van binnen en van buiten, de deurafdichting en de afsluitvlakken regelmatig met een vochtige doek afnemen om verontreinigingen te verwijderen.

AANWIJZING: De afdekking van de microgolvengeleider en het toebehoren schoon houden. Vet en andere resten in de ovenruimte of op het toebehoren kunnen rook, brand en vonkoverslag veroorzaken.

AANWIJZING: Geen stoomreiniger gebruiken.

WAT TE DOEN ALS ...

SYMPTOOM	DE MOGELIJKE REMEDIES VAN SYMPTOMEN
... de magnetron niet goed functioneert?	Controleer of- de stekker in het stopcontact zit,- de zekering in de huisinstallatie in orde is,- de stroom misschien uitgevallen is.Als de zekeringen in de huisinstallatie meermaals uitschakelen, neem dan contact op met een erkend elektro-installateur.- de kinderbeveiliging misschien geprogrammeerd is.
... de magnetron niet werkt?	Controleer of- de deur goed gesloten is,- er geen etensresten of vreemde voorwerpen tussen de deur geklemd zijn,- de deurafdichtingen en de afsluitvlakken schoon zijn,- toets ₺30 is ingedrukt.
... het draaiplateau niet draait?	Controleer of- het draaimechanisme goed op de aandrijving zit,- het draaiplateau niet uitgeschakeld is,- het gebruikte servies niet buiten het draaiplateau uitsteekt,- levensmiddelen niet buiten het draaiplateau uitsteken en het zo blokkeren,- zich geen etensresten onder het draaiplateau bevinden.
... de magnetron niet uitschakelt?	- Trek de stekker uit het stopcontact of schakel de zekering in de huisinstallatie uit.- Neem contact op met onze service-afdeling.
... de ovenverlichting uitvalt?	- Neem contact op met onze service-afdeling. Vervangen van de ovenverlichting mag alleen door vakmensen geschieden.
... de levensmiddelen langzamer heet en gaar worden dan voorheen?	- Stel een langere tijd in (dubbele hoeveelheid = bijna dubbele tijd) of- als de levensmiddelen kouder zijn dan anders, tussendoor omroeren of omkeren of- een hoger vermogen instellen

ATTENTIE: Als op het display niets wordt aangegeven, hoewel de stekker goed in het stopcontact zit, is waarschijnlijk de energiespaarstand geactiveerd. Doe de deur open en dicht, om de energiespaarstand te verlaten (zie pag. 137).

AANWIJZINGEN:

1. Als u de levensmiddelen langer dan de standaardtijd met steeds één en dezelfde methode verwarmt, wordt het vermogen van het apparaat automatisch verlaagd om oververhitting te voorkomen. (Het magnetronvermogen wordt verlaagd of het grillelement gaat uit en aan.)

kookmethode	standaardtijd
magnetron 900 W	20 minuten
grill	15 minuten
combi 1 [IMAGE]	magnetron - 40 minuten
combi 2 [IMAGE](900 watt magnetronvermogen)	magnetron - 15 minuten grill - 15 minuten
Dubbele 2 [IMAGE](630 watt magnetronvermogen)	magnetron - 40 minuten grill - 15 minuten

1. Na het werken met GRILL, HETELUCHT, GECOMBINEERD GEBRUIK, AUTOMATISCHE KOOKPROGRAMMA'S en DIEPVRIESPRODUCTEN KOKEN loopt de ventilator en op het display wordt "NU KOELEN" aangegeven. Ook als u tijdens het werken met deze verwarmingssoorten op toets STOP drukt en de ovendeur opent, loopt de ventilator en u kunt voelen hoe de lucht uit de ventilatieopeningen stroomt.

SERVICE

In het hoofdstuk "Wat te doen als..." zijn enkele storingen beschreven die u zelf kunt opheffen. Lees in geval van storing eerst dit hoofdstuk. Als u daar geen aanwijzingen vindt, neemt u contact op met onze service-afdeling.

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is. Noteer modelnummer en serienummer. Deze nummers vindt u op het typeplaatje van het apparaat.

model

S-nr.

Geef onze service-afdeling ook het volgende op:

• Hoe doet de storing zich voor?

- Onder welke omstandigheden treedt de storing op?

Wanneer ontstaan er voor u ook tijdens de garantietermijn kosten?

- als u de storing m.b.v. de storingstabel (zie hoofdstuk "Wat te doen als ...") zelf had kunnen opheffen,

- als onze service-technicus u verschillende malen moet bezoeken, omdat hij voor zijn bezoek niet alle belangrijke informatie heeft gekregen en nu bijv. onderdelen moet halen. Dit kunt u voorkomen als u uw telefoongesprek goed voorbereidt zoals boven beschreven.

Adres service-afdeling

Zanussi fabrieksservice

Postbus 120

2400 AC Alphen aan den Rijn

Service-informatielijn tel. [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen tel. [phone]

(voor algemene, product- of gebruiksinformatie)

www.zanussi.nl

GARANTIEVOORWAARDEN NEDERLAND

Onze producten worden met de grootst mogelijke zorgyuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.
2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
4. Voor een beroep op garantie dient het aankoopbewijs met aankoop-en/of I everingsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.
5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie geldt evenmin voor schade eroorzaakt door:

a. chemische en elektrochemische inwerking van water,

b. abnormale milieuomstandigheden in het algemeen,

c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffe

1. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

2. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

3. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

4. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten l'aste van de gebruiker.

12.Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of deherstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato an de verstreken gebruiksperiode.

1. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

2. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

3. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

4. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de echnische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschatte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht. Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

telefoon: [phone]

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt. In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal: a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken. b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden. c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. ó bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

WAARBORGVOORWARDEN BELGIË

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de wagarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen,
   • voor het toestel oneigenlijke bedrijfsomstandigheden,

10. contact met agressieve stoffen.

11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage aanwijzingen.

12. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

14. Indien het foestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
15. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
16. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
17. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
18. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België.

Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tel. [phone]

TECHNISCHE GEGEVENS

Aansluiting aan : 230 V, 50 Hz, één fase

Zekering : min. 16 A

Opgenomen vermogen: magnetron : 1,5 kW

grill : 2,8 kW

grill/magnetron : 2,8 kW

hetelucht: 2,8 kW

hetelucht/magnetron : 2,95 kW

Nuttig vermogen: magnetron : 900 W (IEC 60705)

grill : 1300 W (2 x 650 W)

hetelucht: 1450 W

Microgolvenfrequentie : 2450 MHz * (groep 2/klasse B)

Buitenafmetingen : breedte x hoogte x diepte: 592 x 462 x 537 mm

Afmetingen ovenruimte : breedte x hoogte x diepte: 375 x 272 x 395 mm **

Inhoud ovenruimte : 40 liter **

Draaiplateau : ø362 mm, keramiek

Gewicht : 30 kg

Ovenlamp : 25 W/240 - 250 V

* Dit apparaat voldoet aan de eisen van de Europese norm EN55011.

Het apparaat wordt overeenkomstig deze norm als apparaat in groep 2, klasse B geclassificeerd.

Groep 2 betekent dat het apparaat hoogfrequente energie in de vorm van elektromagnetische straling voortbrengt voor het verwarmen van levensmiddelen.

Apparaat uit klasse B betekent dat het apparaat geschikt is voor huishoudelijk gebruik.

**De inhoud van de ovenruimte wordt bepaald door max. gemeten breedte, diepte en hoogte.

De daadwerkelijke opnamecapaciteit van levensmiddelen is echter geringer.

Dit apparaat voldoet aan de EU-richtlijnen 89/336/EEG en 73/23/EEG incl.

wijzigingsrichtlijn 93/68/EEG.

Milieuvriendelijke afvalverwerking van verpakking en oude apparaten

Verpakking

Onze magnetrons moeten worden vervoerd en hebben daarom een effectieve beschermende verpakking nodig. Daarbij beperken wij ons tot het absoluut noodzakelijke.

Delen van de verpakking (bijv. folie, styropor) kunnen gevaarlijk zijn voor kinderen.

Verstikkingsgevaar! Houd de verpakking uit de buurt van kinderen.

Alle gebruikte verpakkingsmaterialen zijn niet milieu-onvriendelijk en kunnen worden hergebruikt. Het karton is van oud papier gemaakt, het hout is onbehandeld. De kunststoffen hebben de volgende aanduidingen:

PE< voor polyethyleen, bijv. de folieverpakking

PS< voor geschuimd, cfk-vrij polystyreen, bijv. de hoekbeschermers

PP< voor polypropyleen, bijv. de verpakkingsbandenn

Door hergebruik van de verpakking hoeven minder grondstoffen te worden gebruikt en wordt de hoeveelheid afval kleiner.

Informeer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats.

Oude apparaten

Oude apparaten moeten vóór het weggooien onbruikbaar worden gemaakt: stekker uit het stopcontact trekken en aansluitsnoer afsnijden.

Als u uw oude apparaat afdankt, lever het dan in bij uw vakhandelaar of informeer bij uw gemeente naar de mogelijkheden voor afvalverwerking in uw woonplaats.

INSTALLATIE-AANWIJZING

INSTALLEREN VAN HET APPARAAT

1. Verwijder de verpakking en controleer het apparaat op transportschade.
2. Als de magnetron wordt ingebouwd in positie C, moeten de ventilatie-openingen (zie afbeelding) behouden blijven.
3. Breng m.b.v. het instelsjabloon (TMAPTA004URRO) vier bevestigingsblokken in de kast aan.
4. Plaats het apparaat in de kast. Til het daarvoor aan de onderkant over de voorste blokken en schuif het voorzichtig naar achteren, tot de voorste lijst van het apparaat een naadloze afsluiting vormt met de voorste opening van de kast.
5. Let erop dat het apparaat stabiel is en recht staat.
6. Bevestig het apparaat m.b.v. de meegeleverde schroeven. De bevestigingspunten bevinden zich bij de ventilatiesleuven aan boven- en onderkant van het apparaat (zie punt 1. op pag. 133).
7. Breng de bevestigingsdopjes op de vier bevestigingspunten aan (2 extra dopjes worden meegeleverd).
8. Het is belangrijk dat u ervoor zorgt dat de installatie van dit apparaat voldoet aan de aanwijzingen in deze gebruiksaanwijzing en de aanwijzingen van de fabrikant van kookplaat of oven.

De magnetron kan worden ingebouwd in positie A, B of C:

positie nis	maat rookafvoer afstand tussenbreedte x hoogte x diepte (min) kast en plafond
A 560	× 550 × 450 20 50
B 560	× 550 × 450 20 50
C 560	× 550 × 460 20	Niet van toepassing

Afmetingen in mm

INSTALLATIE-AANWIJZING

AANSLUITING OP HET STROOMNET

• Zorg ervoor dat de stekker makkelijk bereikbaar is, zodat hij in geval van nood snel uit het stopcontact kan worden getrokken.
• Plaats het stopcontact niet achter de kast.
• De beste plek is boven de kast, zie (A). Verwijder bij inbouw in positie (A) de snoerdrager (punt 15. op pag. 133) achter op het apparaat en bevestig het snoer m.b.v. deze snoerdrager bovenop de inbouwkast (zie pag. 170). Als het aansluitsnoer niet wordt aangesloten op positie (A), moet het onder het apparaat door geleid worden.
• Het apparaat aansluiten op een volgens de voorschriften geïnstalleerd stopcontact met randaarde met een eenfasige wisselspanningaansluiting (230 V/50 Hz). Stopcontact met 16 A zekeren.
• Het aansluitsnoer mag alleen door een erkend installateur worden vervangen.
• Vóór het opstellen een stuk touw aan het aansluitsnoer aanbrengen. Daardoor wordt dan bij het inbouwen de aansluiting aan punt (A) vereenvoudigd.
• Bij het inschuiven van het apparaat in een hoge kast mag het aansluitsnoer NOOIT beklemd raken.
• Aansluitsnoer of stekker niet in water of andere vloeistof dompelen.

WAARSCHUWING: DIT APPARAAT MOET GEAARD ZIJN Als deze veiligheidsmaatregel niet wordt opgevolgd, is de fabrikant niet aansprakelijk voor schade.

Als de stekker die zich aan het apparaat bevindt niet in uw stopcontact past, neem dan contact op met onze service-afdeling.
