MANUAL DE USUARIO ZSG17100XA ZANUSSI

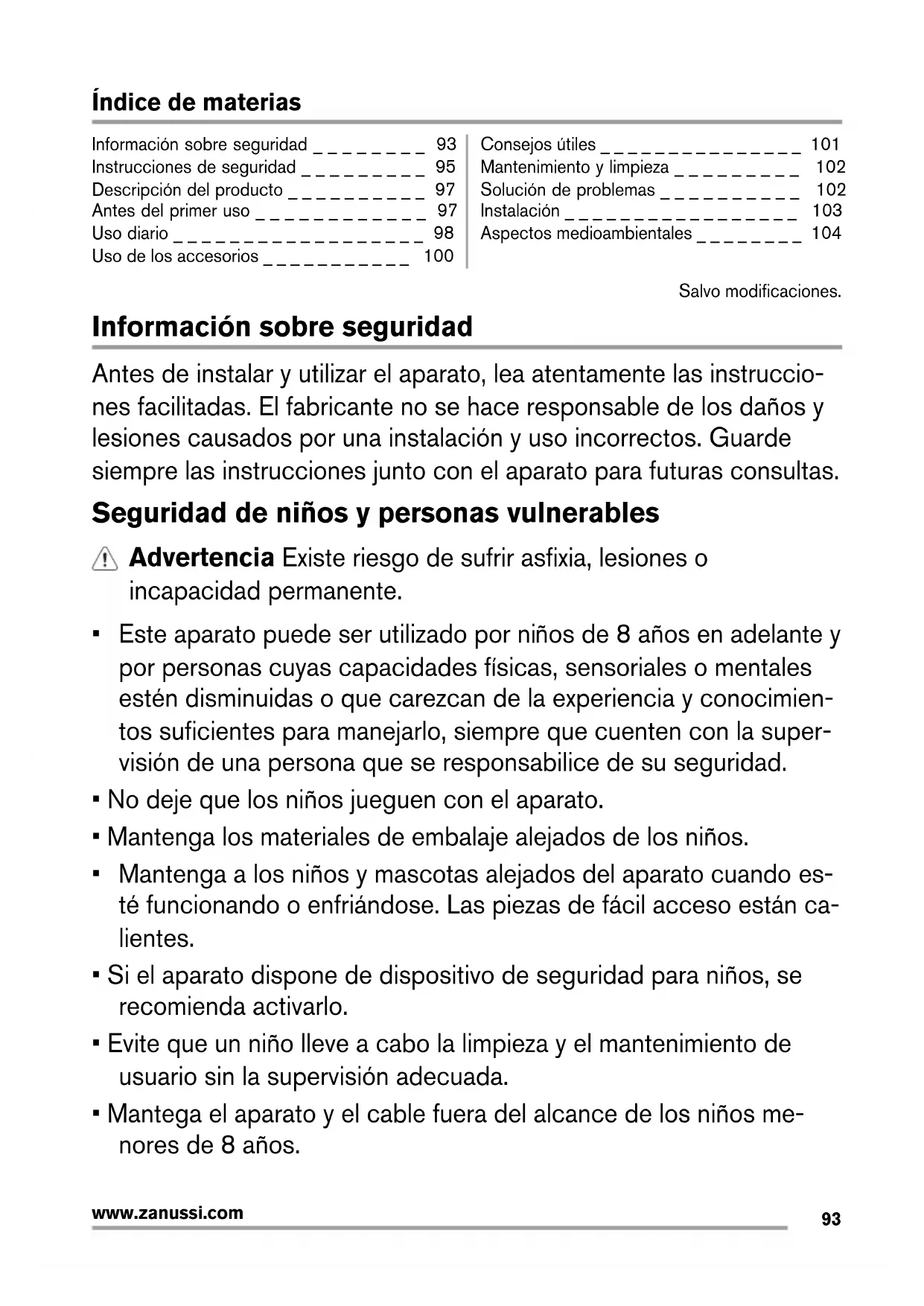

www.zanussi.comÍndice de materias Información sobre seguridad _ _ _ _ _ _ _ _ 93 Instrucciones de seguridad _ _ _ _ _ _ _ _ _ 95 Descripción del producto _ _ _ _ _ _ _ _ _ _ 97 Antes del primer uso _ _ _ _ _ _ _ _ _ _ _ _ 97 Uso diario _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 98 Uso de los accesorios _ _ _ _ _ _ _ _ _ _ _ 100 Consejos útiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 101 Mantenimiento y limpieza _ _ _ _ _ _ _ _ _ 102 Solución de problemas _ _ _ _ _ _ _ _ _ _ 102 Instalación _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 103 Aspectos medioambientales _ _ _ _ _ _ _ _ 104 Salvo modificaciones. Información sobre seguridad Antes de instalar y utilizar el aparato, lea atentamente las instruccio- nes facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas. Seguridad de niños y personas vulnerables Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimien- tos suficientes para manejarlo, siempre que cuenten con la super- visión de una persona que se responsabilice de su seguridad.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando es- té funcionando o enfriándose. Las piezas de fácil acceso están ca- lientes.

• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.

• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

• Mantega el aparato y el cable fuera del alcance de los niños me- nores de 8 años.

• Este aparato está concebido para utilizarse en aplicaciones do- mésticas y similares como: – áreas de cocina para el personal en tiendas, oficinas y otros en- tornos de trabajo; –granjas; – por clientes en hoteles, moteles y otros entornos de tipo resi- dencial; – entornos de tipo hostales o pensiones.

• El aparato se calienta cuando está en funcionamiento. No toque las resistencias del aparato. Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.

• No utilice un limpiador a vapor para limpiar el aparato.

• Antes de realizar tareas de mantenimiento, corte la corriente eléc- trica.

• Si la puerta o sus juntas estuvieran dañadas, no utilice el aparato hasta que un técnico cualificado lo haya reparado.

• Únicamente una persona competente puede realizar tareas de re- paración o mantenimiento que impliquen la extracción de la tapa que protege frente a la exposición a la energía de microondas.

• No caliente líquidos ni otros alimentos en recipientes herméticos, ya que podrían explotar.

• Utilice solamente utensilios aptos para hornos de microondas.

• Cuando caliente alimentos en recipientes de papel o plástico, vigi- le el aparato por la posibilidad de incendio.

• El aparato está pensado para calentar alimentos y bebidas. Secar alimentos o prendas, o calentar mantas térmicas, zapatillas, es- ponjas, paños húmedos o similares puede conllevar riesgo de le- siones o incendios.

• Si emite humo, apague o desenchufe el aparato y deje la puerta cerrada para sofocar las posibles llamas

www.zanussi.com• Las bebidas que se calientan en el microondas pueden romper a hervir bruscamente en contacto con el aire; extreme la precaución cuando manipule los recipientes.

• Para evitar quemaduras, compruebe siempre la temperatura y agi- te o mezcle los tarros o botes de alimentos infantiles calentados antes de consumirlos.

• Los huevos duros o con cáscara no se deben calentar en el apa- rato, ya que pueden explotar incluso después de que el microon- das termine de calentar.

• El aparato se debe limpiar periódicamente y los restos de alimen- tos se deben eliminar.

• Si no se mantiene limpio el aparato, podría deteriorarse la superfi- cie y afectar negativamente a la vida útil del aparato y posiblemen- te provocar situaciones de riesgo.

• Preste atención a las dimensiones mínimas del armario (en su ca- so). Consulte el capítulo de instalación.

• El aparato se debe utilizar con la puerta decorativa abierta (en su caso).

• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su su- perficie, lo que podría hacer que el cristal se hiciese añicos.

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos. Instrucciones de seguridad Instalación Advertencia Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suminis- tradas con el aparato.

• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.

• No tire nunca del aparato sujetando el asa.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mo- biliario.

• Asegúrese de que el aparato se instala deba- jo y junto a estructuras seguras.

www.zanussi.com• Los laterales del aparato deben colocarse junto a otros aparatos o muebles de la misma altura. Conexión eléctrica Advertencia Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben reali- zarlas electricistas cualificados.

• El aparato debe conectarse a tierra.

• Asegúrese de que las especificaciones eléc- tricas de la placa coincidan con las del sumi- nistro eléctrico de su hogar. En caso contra- rio, póngase en contacto con un electricista.

• Si utiliza un cable prolongador para conectar el aparato a la toma de corriente, asegúrese de que el cable está conectado a tierra.

• Asegúrese de no provocar daños en el en- chufe ni en el cable de red. Póngase en con- tacto con un electricista o con el servicio téc- nico para cambiar un cable de red dañado.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchu-

Uso Advertencia Riesgo de lesiones, quemaduras, descargas eléctricas o explosiones.

• Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este apa- rato.

• Cerciórese de que los orificios de ventilación no están obstruidos.

• No deje nunca el aparato desatendido mien- tras está en funcionamiento.

• No ejerza presión sobre la puerta abierta.

• No utilice el aparato como superficie de tra- bajo ni use el interior como almacenamiento. Mantenimiento y limpieza Advertencia Riesgo de lesiones, incendio o de ocasionar daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Limpie inmediatamente cualquier salpicadura o resto de limpiador para impedir que se acu- mule en las superficies del ajuste con la puer-

• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio.

• Limpie el aparato con un paño suave hume- decido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase. Desecho Advertencia Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y desé- chelo.

www.zanussi.comDescripción del producto

Sistema de bloqueo de seguridad

Mando de ajuste de potencia

Mando del temporizador

Abridor de la puerta

Cubierta de guíaondas

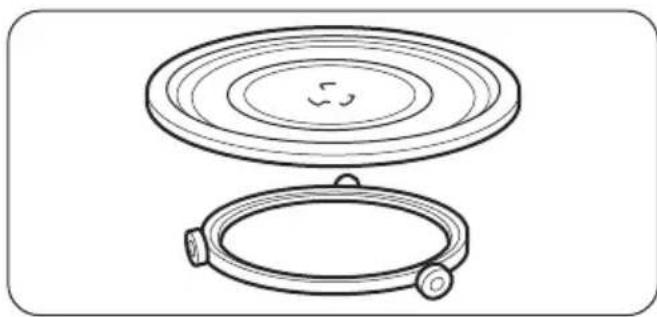

Eje del plato giratorio Accesorios Conjunto giratorio Bandeja de cocción de cristal y guía de rodillos. Utilice siempre el plato giratorio para pre- parar los alimentos en el aparato. Rejilla del grill Para asar a la parrilla y cocción combinada. Antes del primer uso Advertencia Consulte los capítulos sobre seguridad. Limpieza inicial

• Retire todas las piezas del horno.

• Limpie el horno antes de utilizarlo por primera vez. Importante Consulte el capítulo "Mantenimiento y limpieza".

www.zanussi.comUso diario Advertencia Consulte los capítulos sobre seguridad. Encendido y apagado del aparato

1. Gire el mando de ajuste de la potencia para

seleccionar un ajuste.

2. Gire el mando del temporizador para ajus-

tar una hora; de esta forma el aparato se activa automáticamente.

3. Para desactivar el aparato puede:

– esperar hasta que el aparato se desacti- ve automáticamente cuando el mando del temporizador alcance la posición 0. – girar el mando del temporizador a la po- sición 0. – presionar el abridor de la puerta. El apa- rato se para automáticamente. Cierre la puerta para seguir la cocción. Use esta opción para examinar el alimento. Cuando el mando del temporizador alcanza la posición 0, se emite una señal acústica. Precaución No deje funcionar el aparato sin alimentos en el interior. Información general sobre la utilización del aparato General:

• Después de apagar el aparato, deje reposar el alimento unos minutos.

• Retire los envoltorios de papel de aluminio, contenedores de metal, etc. antes de prepa- rar los alimentos. Cocción:

• En la medida de lo posible, cocine alimentos cubiertos con material apto para uso en mi- croondas. Cocine alimentos sin tapar sola- mente si desea un resultado crujiente.

• No recocine los platos ajustando una poten- cia y un tiempo demasiado elevados. Los ali- mentos se pueden secar, quemar o arder en algunos lados.

• No utilice el aparato para cocinar huevos o caracoles con la cáscara, ya que pueden es- tallar. Para los huevos fritos, piche primero las yemas.

• Pinche los alimentos con piel como las pata- tas, los tomates o las salchichas varias veces con un tenedor antes de cocinarlos para que no estallen.

• Los alimentos congelados o refrigerados ne- cesitan más tiempo de cocción.

• Los platos que contienen salsa se deben re- mover de vez en cuando.

• Las verduras que tienen una estructura sóli- da, como las zanahorias, los guisantes o la coliflor, se deben cocinar en agua.

• Dele la vuelta a los trozos grandes a la mitad del tiempo de cocción.

• En la medida de lo posible, corte las verduras en trocitos de igual tamaño.

• Use platos llanos y anchos.

• No utilice recipientes de porcelana, cerámica o barro cocido que tengan pequeños orifi- cios, p. ej., en las asas o fondos sin vidriar. La humedad que se transfiere a los orificios pue- de hacer que el recipiente se agriete o rompa al calentarse.

• La bandeja de cristal es un espacio de traba- jo para calentar alimentos o líquidos. Es ne- cesario para el funcionamiento del microon- das. Descongelar carne, aves o pescado:

• Coloque el alimento congelado sin desenvol- ver en un plato pequeño vuelto del revés con un contenedor debajo para recoger el líquido de descongelación.

• Dé la vuelta al alimento a la mitad del tiempo de descongelación. En la medida de lo posi- ble, divida y retire las piezas que han empe- zado a descongelarse. Descongelar mantequilla, porciones de tarta o requesón:

• No descongele el alimento completamente en el aparato y deje que se descongele a tem- peratura ambiente. De esta forma se obtiene un resultado más uniforme. Retire completa-

www.zanussi.commente los embalajes o envoltorios de alumi- nio antes de descongelar. Descongelar frutas y verduras:

• No descongele completamente las frutas y verduras que se van a preparar cuando están crudas aún en el aparato. Deje que se des- congelen a temperatura ambiente.

• Puede utilizar una potencia superior del mi- croondas para cocinar frutas y verduras sin descongelarlas primero. Platos preparados:

• Puede cocinar platos preparados en el apa- rato únicamente si su envase es apto para microondas.

• Debe seguir las instrucciones del fabricante impresas en el envase (p. ej., retirar la tapa de metal y pinchar la película de plástico). Recipientes y materiales adecuados Material/recipiente Microondas Grill Descongelar Calefac- ción Cocinar Vidrio y porcelana para horno (sin componentes de metal, p. ej., Pyrex, vidrio térmico) X X X X Vidrio y porcelana no aptos para horno

X -- -- -- Vidrio y vitrocerámica de material apto para hor- no y congelación (p. ej., Arcoflam), parrilla X X X X Cerámica

X X X -- Cartón, papel X -- -- -- Película para alimentos X -- -- -- Película de asado con cierre apto para microon- das

1) Sin plata, oro, platino ni decoraciones de metal

2) Sin cuarzo ni componentes metálicos, o vidriado que contenga metales.

3) Siga las instrucciones del fabricante acerca de las temperaturas máximas.

www.zanussi.comTabla de ajustes de potencia Símbolo Ajuste de potencia Potencia Ajuste bajo 119 W Medio bajo / Descongelar 252 W Hecho al punto 385 W Medio alto 539 W Alto 700 W Grill 800 W Cocción combinada Cocción combinada 1 20 % Microondas, 80 % Grill Cocción combinada 2 30 % Microondas, 70 % Grill Cocción combinada 3 40 % Microondas, 60 % Grill Uso de los accesorios Advertencia Consulte los capítulos sobre seguridad. Inserción del plato giratorio

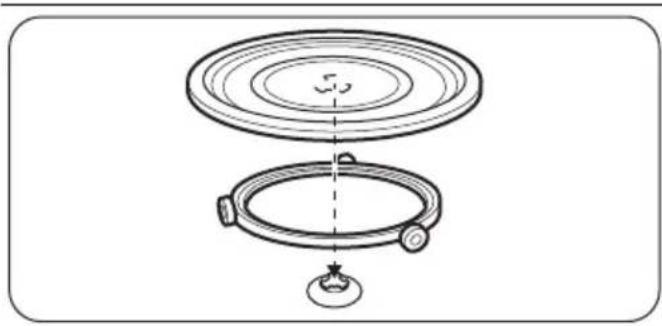

1. Coloque la guía de rodillos alrededor del

2. Coloque la bandeja de cristal sobre la guía

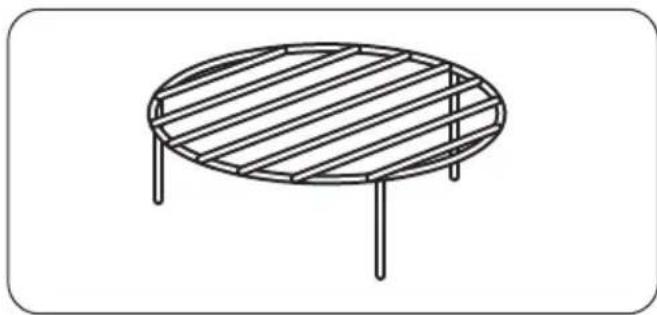

www.zanussi.comColocación de la rejilla del grill Coloque la rejilla del grill sobre el plato girato- rio. Precaución No cocine alimentos sin el plato giratorio. Utilice únicamente el conjunto giratorio suministrado con el aparato. No cocine nunca los alimentos directamen- te sobre la bandeja de cristal. Consejos útiles Consejos para el microondas Problema Solución No hay datos para la cantidad de alimentos preparados. Busque alimentos similares. Aumente o reduzca el tiempo de cocción según la regla siguiente: Doble de cantidad = casi doble de tiempo, mitad de cantidad = mitad de tiempo El alimento se ha secado demasiado. Ajuste un tiempo más corto o seleccione una potencia más baja. El alimento aún no se ha descongelado, calen- tado o cocinado una vez transcurrido el tiem- po. Ajuste un tiempo más largo o seleccione una potencia más alta. Tenga en cuenta que los platos más grandes necesitan más tiempo. Transcurrido el tiempo de cocción, el alimento se ha sobrecalentado en los bordes pero no se ha hecho en el centro. La próxima vez seleccione una potencia más baja y un tiem- po más largo. Remueva los líquidos a la mitad del tiempo, p. ej., la sopa. Se obtienen mejores resultados para el arroz con platos llanos y anchos. Descongelar Descongele siempre el asado con la grasa ha- cia abajo. No descongele carne tapada, ya que podría co- cinarse en lugar de descongelarse. Descongele siempre pechugas de ave enteras hacia abajo. Cocinar Saque siempre la carne y las aves frías del fri- gorífico al menos 30 minutos antes de cocinar- los. Deje tapados la carne, las aves, el pescado y las verduras después de la cocción. Unte un poco de aceite o mantequilla fundida en el pescado. Añada 30 – 45 ml de agua fría por cada 250 g de verduras. Corte las verduras en pedazos del mismo tamaño antes de cocinarlos. Cocine to- das las verduras con una tapa sobre el recipien- te. Recalentar Cuando recaliente comida preparada envasada siga siempre las instrucciones que figuran en el envase.

www.zanussi.comGrill Ase los alimentos de poco espesor en el centro de la rejilla del grill. Dé la vuelta al alimento a la mitad del tiempo es- tablecido y continúe el asado. Cocción combinada Utilice la Cocción combinada para mantener crujientes determinados alimentos. A la mitad del tiempo de cocción, dé la vuelta a los alimentos y continúe. Existen 3 modos de Cocción combinada. Cada modo combina las funciones de microondas y de grill en diferentes periodos de tiempo y nive- les de potencia. Mantenimiento y limpieza Advertencia Consulte los capítulos sobre seguridad. Notas sobre la limpieza:

• Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón neutro.

• Limpie las superficies metálicas con un pro- ducto no agresivo.

• Limpie el interior del horno después de cada uso. Así podrá retirar la suciedad más fácil- mente e impedirá que se queme.

• Elimine la suciedad resistente con limpiado- res especiales.

• Limpie periódicamente todos los accesorios y déjelos secar. Utilice un paño suave humede- cido en agua templada y jabón neutro.

• Para reblandecer los restos difíciles, hierva un vaso de agua a potencia máxima durante 2 a 3 minutos.

• Para eliminar olores, eche 2 cucharaditas de zumo de limón en un vaso de agua y hierva a máxima potencia durante 5 minutos. Solución de problemas Advertencia Consulte los capítulos sobre seguridad. Problema Posible causa Solución El aparato no funciona. El horno está apagado. Encienda el aparato. El aparato no funciona. El aparato no está enchufado. Enchufe el aparato. El aparato no funciona. Se ha fundido un fusible de la instala- ción doméstica. Revise el fusible. Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado. El aparato no funciona. La puerta no está bien cerrada. Asegúrese de que nada bloquea la puerta. La bombilla no funciona. La bombilla es defectuosa. La luz se debe cambiar. Hay chispas en el interior del aparato. Hay platos de metal o platos con mar- co de metal. Retire el plato del aparato. Hay chispas en el interior del aparato. Hay pinchos o láminas de aluminio que tocan las paredes internas. Asegúrese de que los pichos o lámi- nas no toquen las paredes internas. El conjunto del plato girato- rio emite ruidos o rechina. Hay algún objeto o suciedad debajo de la bandeja de cristal. Limpie la zona bajo la bandeja. El aparato deja de funcionar sin motivo aparente. Hay un fallo de funcionamiento. Si esta situación se repite, llame al centro de servicio al cliente.

www.zanussi.comSi no lograra subsanar el problema, póngase en contacto con su distribuidor o con el centro de asistencia al cliente. Los datos que necesita para el centro de asis- tencia al cliente se encuentran en la placa de características del aparato. Es conveniente que anote los datos aquí: Modelo (MOD.) ......................................... Número de producto (PNC) ......................................... Número de serie (S.N.) ......................................... Instalación Advertencia Consulte los capítulos sobre seguridad. Precaución No bloquee los orificios de ventilación. De lo contrario, el aparato se puede sobrecalentar. Precaución No conecte el aparato a adaptadores o prolongadores. Pueden producirse sobrecargas o riesgo de incendio.

• El aparato está diseñado exclusivamente para uso integrado.

• El armario incorporado no debe tener pared posterior detrás del aparato.

• Coloque el aparato alejado de vapores, aire caliente y salpicaduras de agua.

• Si transporta el aparato a lugares fríos, no lo encienda inmediatamente tras la instalación. Déjelo a la temperatura ambiente para que absorba el calor. Instalación eléctrica Advertencia Deje la instalación eléctrica en manos de un profesional cualificado. El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad del capítulo “Infor- mación sobre seguridad”. El aparato se suministra con enchufe y cable de red.

1. Asegúrese de que las dimensiones del mue-

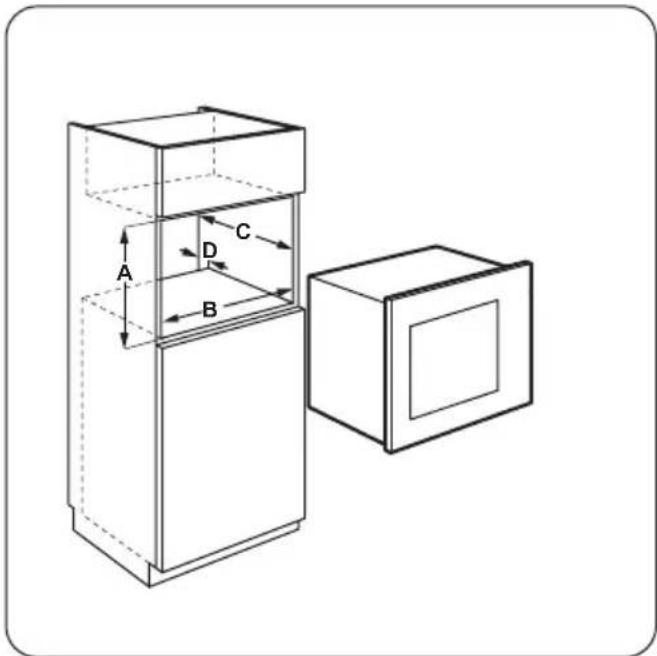

Distancias de instalación Medidas mm A 380 + 2 B 560 + 8 C 300 - 550 D 18

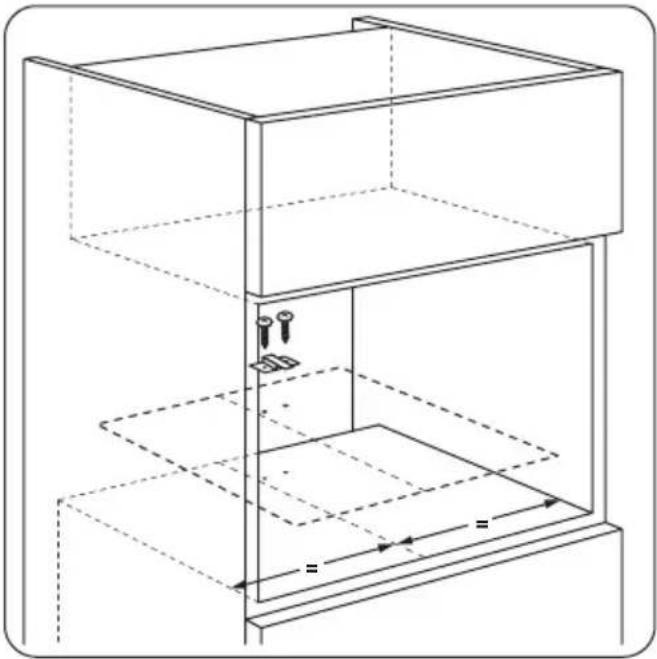

2. Si el fondo del armario tiene más de 300

mm, coloque la plantilla en el fondo del ar- mario y compruebe si se ajusta. En caso afirmativo, marque los puntos para los torni- llos. Retire la plantilla y sujete la abrazadera con los tornillos.

Omita este paso si el fondo del armario tie- ne más de 300 mm.

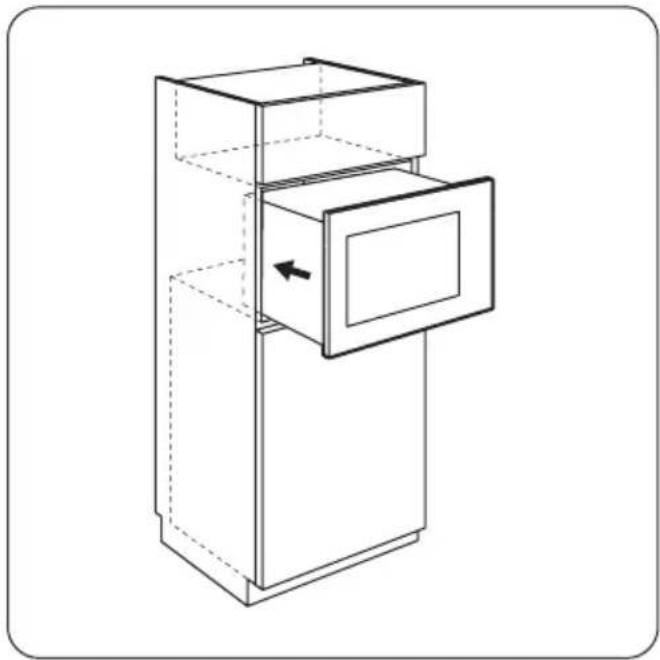

3. Instale el aparato.

Si ha fijado la abrazadera, asegúrese de que bloquea la parte posterior del aparato.

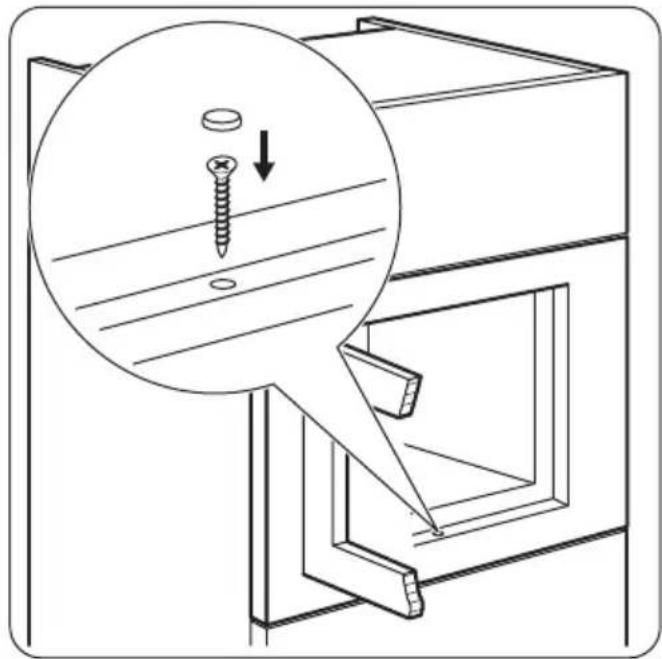

4. Abra la puerta y sujete el aparato al armario

con un tornillo. Aspectos medioambientales Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

www.zanussi.comMaterial de embalaje El material de embalaje es respetuoso con el medio ambiente y reciclable. Las piezas de plástico están identificadas con abreviaturas in- ternacionales, tales como PE, PS, etc. Deseche el material de embalaje en los contenedores destinados a tal fin por los servicios de limpieza.
