GEBRUIKSAANWIJZING ISWA0960MAT Pelgrim

Bedieningspaneel 5 Ventilator in- en uitschakelen 5 Intensiefstand (Boost) in- en uitschakelen 5 Verlichting in- en uitschakelen 6 Clean Air functie inschakelen 6 De timerfunctie inschakelen 6 Vetfilter indicatie 7 Koolstofffilter indicatie 7

Bediening met de afstandsbediening

Afstandsbediening 8 De verbinding tussen afstandsbediening en kookplaat maken 9 Bluetooth activeren 9 Afstandsbediening activeren 9 Ventilator in- en uitschakelen 10 Intensiefstand (Boost) in- en uitschakelen 10 Verlichting in- en uitschakelen 10 Clean Air functie inschakelen 11 De timerfunctie inschakelen 11

Bediening met een gekoppelde kookplaat

De verbinding tussen afzuigkap en kookplaat maken 12 Automatische modus 13 Ingeschakelde intensiefstand op de kookplaat 13 Ingeschakelde timerfunctie op de kookplaat 13 Verlichting 14

Onderhoud

Reinigen 15

Afzuigkap 15

Roestvrijstalen schouwkappen 15

Metalen vetfilters 15

Vetfilters verwijderen 16

Het koolstofffilter vervangen 16

LED verlichting 16

Milieuaspecten

Verpakking en toestel afdanken 17

Gebruikte pictogrammen

Belangrijke informatie

Gefeliciteerd met uw keuze voor deze afzuigkap van Pelgrim. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.

Deze afzuigkap beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan de afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid om de instellingen zelf aan te passen.

In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen.

Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt.

Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

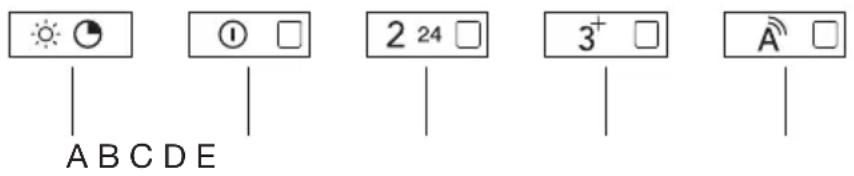

Bedieningspaneel

De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met een kookplaat, worden in een apart hoofdstuk beschreven (zie 'Bediening met een gekoppelde kookplaat').

A B C D E ① □ 2 24 □ 3⁺ □ A̅ □

A. Verlichtingstoets en timerfunctie
B. Aan-/uittoets (Snelheid 1)
C. Snelheidstoets 2 en Clean Air functie
D. Snelheidstoets 3 en intensiefstand (Boost)
E. Automatische modus toets

Ventilator in- en uitschakelen

1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.

▶De afzuigkap wordt ingeschakeld.

- Het indicatielampje op de toets geeft aan welke stand gekozen is.

1. Druk kort op de aan-/uittoets.

▶De afzuigkap wordt uitgeschakeld.

Intensiefstand (Boost) in- en uitschakelen

De afzuigkap is ingeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▶De intensiefstand wordt ingeschakeld.

▶Het indicatielampje op de toets knippert.

De intensiefstand schakelt automatisch uit na 6 minuten. Na deze periode wordt de voorgaande ingestelde afzuigcapaciteit geactiveerd.

1. Druk op de aan-/uittoets of op een andere snelheidstoets om de intensiefstand voortijdig te beeindigen.

Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

▶De verlichting gaat branden.

1. Als u de verlichting wilt uitschakelen, drukt u weer kort op de verlichtingstoets.

Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen.

Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap.

Clean Air functie inschakelen

1. Druk gedurende drie seconden op snelheidstoets 2.

▶De Clean air functie is geactiveerd.

▶De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld.

▶Het indicatielampje op de toets knippert tijdens het afzuigen.

Na 10 minuten schakelt de afzuigkap uit en blijft het indicatielampje op de toets knipperen.

- De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd.

De timerfunctie inschakelen

1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.

2. Druk gedurende drie seconden op de verlichtingstoets.

▶De timer wordt ingeschakeld.

Het indicatielampje op de toets met de gekozen snelheid knippert tijdens het afzuigen.
De afzuigkap blijft 30 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit.
De timerfunctie kan niet gebruikt worden als de intensiefstand of de Clean Air functie is geselecteerd.

Vetfilter indicatie

De indicatielampjes van snelheidstoets 2 en 3 branden continu na 100 uur gebruik van de afzuigkap ter aanduiding dat het vetfilter gereinigd moet worden.

Vetfilter vervuilingsindicatie resetten

De afzuigkap is uitgeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▶Alle indicatielampjes knipperen drie keer ter bevestiging.

Koolstofffilter indicatie

De indicatielampjes van snelheidstoets 2 en 3 gaan knipperen na 200 uur gebruik van de afzuigkap (indien de koolstofffilter vervuilingsindicatie is geactiveerd) ter aanduiding dat het koolstofffilter vervangen moet worden.

Koolstofffilter vervuilingsindicatie aktiveren/deaktiveren

1. Schakel de verlichting in.

2. Activeer de koolstofffilter vervuilingsindicatie door de aan-/uittoets drie seconden ingedrukt te houden.

▶Alle indicatielampjes knipperen twee keer ter bevestiging.

1. Deactiveer de koolstofffilter vervuilingsindicatie door de aan-/uittoets drie seconden ingedrukt te houden.

▶Alle indicatielampjes knipperen één keer ter bevestiging.

Koolstofffilter vervuilingsindicatie resetten

De afzuigkap is uitgeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▶Alle indicatielampjes knipperen drie keer ter bevestiging.

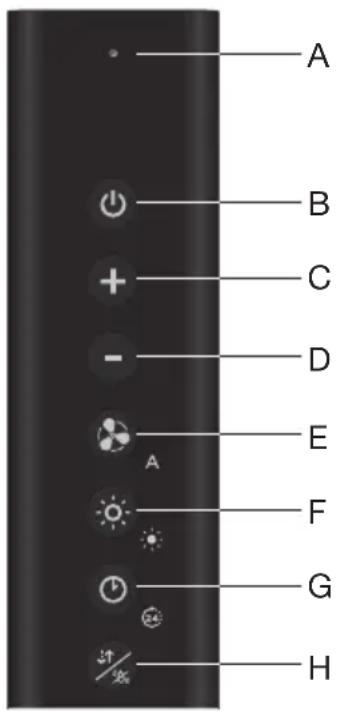

Afstandsbediening

De afstandsbediening vervangt de functies van het bedieningspaneel. De weergegeven symbolen zijn algemeen. Uw toestel kan andere symbolen hebben.

De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met een kookplaat, worden in een apart hoofdstuk beschreven (zie 'Bediening met een gekoppelde kookplaat').

A. LED signalering (rood knipperend: batterij bijna leeg)
B. Aan-/uittoets (Snelheid 1)
C. Plus-toets
D. Min-toets
E. Intensieftoets/Automatische modus
F. Verlichtingstoets
G. Timertoets/Clean Air functie
H. Bluetooth toets

De verbinding tussen afstandsbediening en kookplaat maken

Verbinding maken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende vijf seconden op de plus-toets van de afstandsbediening.

De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap gaan gelijktijdig knipperen gedurende maximaal twee minuten.

1. Het maken van de verbinding is gelukt als de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap continu branden gedurende twee seconden.

Als binnen twee minuten de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap uitgaan, is het maken van de verbinding niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van de afzuigkap (zie 'Verbinding verbreken').

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende vijf seconden gelijktijdig op de intensieftoets en de verlichtingstoets van de afstandsbediening.

- De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap knipperen gelijktijdig vijf keer.

▶De verbinding met de afstandsbediening is verbroken.

Bluetooth activeren

1. Druk gedurende vijf seconden gelijktijdig op de verlichtingstoets en de bluetooth toets op de afstandsbediening.

▶De groene LED signalering knippert vier keer.

▶Bluetooth is geactiveerd.

Afstandsbediening activeren

1. Druk gedurende vijf seconden gelijktijdig op de aan-/uittoets en de verlichtingstoets op de afstandsbediening.

▶De groene LED signalering knippert twee keer.

▶De afstandbediening is geactiveerd.

Ventilator in- en uitschakelen

1. Druk kort op de aan-/uittoets.

▶De afzuigkap wordt ingeschakeld.

- Het indicatielampje op de toets van de afzuigkap geeft aan welke stand gekozen is.

1. Kies de gewenste afzuiginstelling met de plus-toets of de min-toets.

2. Druk kort op de aan-/uittoets.

▶De afzuigkap wordt uitgeschakeld.

Intensiefstand (Boost) in- en uitschakelen

De afzuigkap is ingeschakeld.

1. Druk kort op de intensieftoets.

▶De intensiefstand wordt ingeschakeld.

▶Het indicatielampje op de toets van de afzuigkap knippert.

De intensiefstand schakelt automatisch uit na 6 minuten. Na deze periode wordt de voorgaande ingestelde afzuigcapaciteit geactiveerd.

1. Druk op de aan-/uittoets of op de intensieftoets om de intensiefstand voortijdig te beeindigen.

Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

- De verlichting gaat op maximale sterkte branden.

1. Houd de verlichtingstoets ongeveer drie seconden ingedrukt om de verlichting te dimmen.

2. Druk kort op de verlichtingstoets om de maximale verlichting te herstellen.

3. Als u de gedimde verlichting wilt uitschakelen, houdt u de verlichtingstoets ongeveer drie seconden ingedrukt.

4. Als u de verlichting in de maximale stand wilt uitschakelen, drukt u kort op de verlichtingstoets.

Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen.

Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap.

Clean Air functie inschakelen

1. Druk gedurende drie seconden op de timertoets.

▶De Clean air functie is geactiveerd.

▶De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld.

Het indicatielampje op de toets van de afzuigkap knippert tijdens het afzuigen.

Na 10 minuten schakelt de afzuigkap uit en blijft het indicatielampje op de toets van de afzuigkap knipperen.

De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd.

De timerfunctie inschakelen

1. Kies de gewenste afzuiginstelling.
2. Druk kort op de timertoets.

▶De timer wordt ingeschakeld.

• Het indicatielampje op de toets van de afzuigkap met de gekozen snelheid knippert tijdens het afzuigen.
  De afzuigkap blijft 30 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit.
  Gedurende deze 30 minuten kunt u tussentijds de afzuiginstelling aanpassen.
  De timerfunctie kan niet gebruikt worden als de intensiefstand of de Clean Air functie is geselecteerd.

De verbinding tussen afzuigkap en kookplaat maken

De verbinding met een AutoAir kookplaat is standaard niet actief. De verbinding met de kookplaat moet eerst gemaakt worden.

Er moet gelijktijdig een instelling in de kookplaat gedaan worden om de koppeling tot stand te brengen; zie hiervoor de handleiding van de kookplaat.

Kijk op onze website voor de volledige reeks kookplaten die verbonden kunnen worden aan uw afzuigkap.

Verbinding maken

1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de verlichtingstoets op de afzuigkap of druk gedurende vijf seconden op de plus-toets van de afstandsbediening.

De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap gaan gelijktijdig knipperen gedurende maximaal twee minuten.
Activeer op uw kookplaat de koppelingsmodus in het gebruikersmenu (zie de handleiding van uw kookplaat). De verbinding met de kookplaat wordt gemaakt.

1. Het maken van de verbinding is gelukt als de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap continu branden gedurende twee seconden.

Als binnen twee minuten de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap uitgaan, is het maken van de verbinding niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van de afzuigkap (zie 'Verbinding verbreken').

1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de aan-/uittoets van afzuigkap of druk gedurende vijf seconden gelijktijdig op de intensieftoets en de verlichtingstoets van de afstandsbediening.

De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap knipperen gelijktijdig vijf keer.

▶De verbinding met de kookplaat is verbroken.

Automatische modus

De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende manieren aansturen; handmatig, semi-automatisch en volledig automatisch. De automatische instelling is voor de gebruiker die wil dat de afzuiging automatisch aanpast wordt aan de intensiteit van het koken. De afzuiging start automatisch zodra een kookzone actief is en de afzuiging is afhankelijk van het gebruik van de kookplaat. Als de kookplaat uitgeschakeld wordt, werkt de afzuiging nog gedurende 10 minuten en stopt dan automatisch.

In de automatische modus kan door de kookplaat voor deze afzuigkap alleen snelheid 1 of snelheid 2 ingeschakeld worden.

Automatische modus in-/uitschakelen op de afzuigkap

Het indicatielampje voor de automatische modus op de afzuigkap brandt uitsluitend als de kookplaat actief is en ingesteld is op de automatische modus.

De afzuigkap is ingeschakeld en op de kookplaat is de automatische modus actief.

1. Druk kort op de automatische modus toets van de afzuigkap of druk gedurende drie seconden op de intensieftoets van de afstandsbediening.

- Het indicatielampje op de automatische modus toets van de afzuigkap gaat branden; de automatische modus op uw afzuigkap is nu ingeschakeld.

1. Druk kort op de automatische modus toets van de afzuigkap of druk gedurende drie seconden op de intensieftoets van de afstandsbediening.

- Het indicatielampje op de automatische modus toets van de afzuigkap gaat uit; de automatische modus op uw afzuigkap is uitgeschakeld.

Ingeschakelde intensiefstand op de kookplaat

Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat, schakelt deze na zes minuten automatisch terug naar snelheid 3.

Ingeschakelde timerfunctie op de kookplaat

Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de afzuigkap na het uitschakelen van de kookplaat nog blijven werken op snelheid 1 (volgens de weergegeven countdown tijd) totdat de ingestelde tijd verstreken is.

Verlichting

Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het opnieuw gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat de verlichting aan op de vooraf ingestelde lichtsterkte.

Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Open het paneel en verwijder het filter door aan de hiervoor bestemde hendel te trekken.

Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. Afhankelijk van uw eigen situatie is er een recirculatievoorziening geïnstalleerd. Volg de instructie die van toepassing is voor deze voorziening.

LED verlichting

Alleen een erkend installateur mag de LED verlichting vervangen.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Verpakking en toestel afdanken

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyetheenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).

Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen.

Verklaring van conformiteit

CE Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen, normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt verwezen.
