| Producttype | Staande vriezer No Frost |
| Merk | Haier |
| Model | H3F320FSAAU1 |
| Afmetingen (H x B x D) | 1910 x 595 x 675 mm |
| Nuttig vriesvolume | 330 L |
| Vriescapaciteit | 21 kg/24h |
| Energieklasse | A+++ |
| Jaarlijks energieverbruik | 285 kWh/jaar |
| Opslagtijd bij stroomuitval | 16 uur |
| Klimaatklasse | SN-T (10°C tot 43°C) |
| Geluidsniveau | 38 dB(A) |
| Voeding | 220-240 V ~ 50 Hz, 1.0 A |
| Koelmiddel | R600a (isobutaan) |
| Ontdooisysteem | Automatisch (No Frost) |
| Verlichting | LED |
| Aantal sterren | 4 sterren (****) |
| Speciale functies | Supervriezen, Eco, Fresher Zone, Child Lock, Wi-Fi, deur- en temperatuuralarm, uitschakelgeheugen |
| Inclusief accessoires | IJsbakje, glazen legplanken, 5 laden, deurvakken |
| Deur omkeerbaar | Ja (links/rechts) |
| Verstelbare voeten | Ja |
| Bedieningspaneel | Touch met LED-display |
| Onderhoud | Reiniging met vochtige spons en mild reinigingsmiddel; geen scherpe voorwerpen gebruiken |
Veelgestelde vragen - H3F320FSAAU1 HAIER
Gebruikersvragen over H3F320FSAAU1 HAIER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vriezer in PDF-formaat gratis! Vind uw handleiding H3F320FSAAU1 - HAIER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. H3F320FSAAU1 van het merk HAIER.
GEBRUIKSAANWIJZING H3F320FSAAU1 HAIER
Gebruikershandleiding
Staande diepvriezer
H3F-280*SAAU1
H3F-320*SAAU1
H3F-320*TAAU1
* - Kleurcode
NL
Dank u voor uw aankoop van dit Haier product.
Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.
Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.
Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.
Legende
Algemene informatie en tips
Waarschuwing - Belangrijke veiligheidsinformatie
Milieu-informatie
Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re-tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.
Waarschuwing!
Risico op letsels of verstikking!
Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding van het koelcircuit niet beschadigd is voor het correct verwijderd wordt. Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de deur, de scharnieren en afdichtingen om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.
1 - Veiligheid....4
2 - Beoogd gebruik 8
3 - Productbeschrijving 9
4 - Bedieningspaneel ....10
5 - Gebruik 11
6 - Energiebesparing tips....14
7- Apparatuur....14
8- Zorg en reiniging....15
9 - Probleemoplossen ....17
10 - Installatie....20
11 - Technische gegevens ....24
12- Klantendienst 25

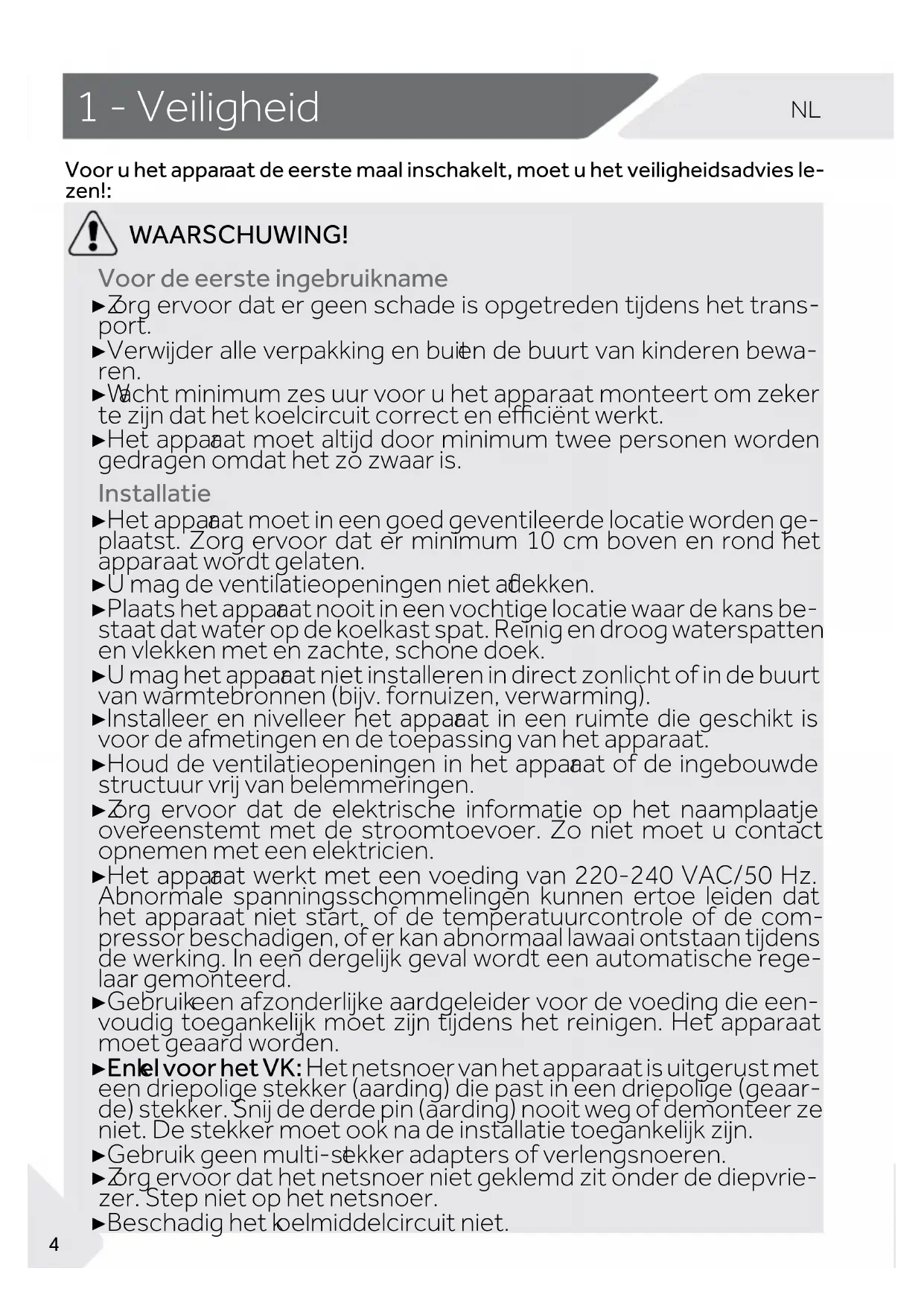

Voor u het apparaat de eerste maal inschakelt, moet u het veiligheidsadvies lezen!:
WAARSCHUWING!
Voor de eerste ingebruikname
▶Zorg ervoor dat er geen schade is opgetreden tijdens het transport.
▶Verwijder alle verpakking en buien de buurt van kinderen bewaren.
▶Wacht minimum zes uur voor u het apparaat monteert om zeker te zijn dat het koelcircuit correct en efficiënt werkt.
▶Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.
Installatie

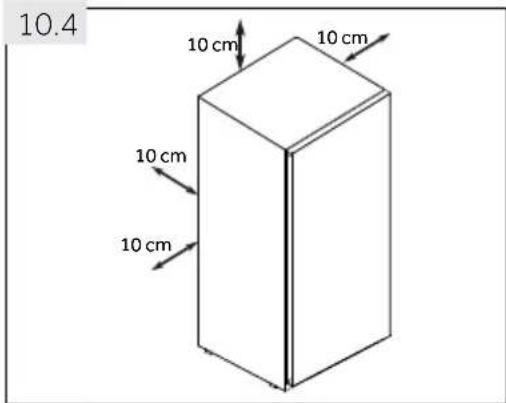

▶Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg ervoor dat er minimum 10 cm boven en rond het apparaat wordt gelaten.
▶U mag de ventilatieopeningen niet aflekken.
▶Plaats het appaat nooit in een vochtige locatie waar de kans be- staat dat water op de koelkast spat. Reinig en droog waterspatten en vlekken met en zachte, schone doek.
▶U mag het appaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).
▶Installeer en nivelleer het apparaat in een ruimte die geschikt is voor de afmetingen en de toepassing van het apparaat.
▶Houd de ventilatieopeningen in het apparaat of de ingebouwde structuur vrij van belemmeringen.
▶Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien.
▶Het apparaat werkt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start, of de temperatuurcontrole of de compressor beschadigen, of er kan abnormaal lawaai ontstaan tijdens de werking. In een dergelijk geval wordt een automatische regelaar gemonteerd.
- Gebruikeen afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn tijdens het reinigen. Het apparaat moet geaard worden.
▶Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn.
▶Gebruik geen multi-sekker adapters of verlengsnoeren.
▶Zorg ervoor dat het netsnoer niet geklemd zit onder de diepvrie-zer. Step niet op het netsnoer.
▶Beschadig het koelmiddelcircuit niet.
ARSCHUWING!
Dagelijks gebruik
- Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
▶Houd het appaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan.
▶Kindeen mogen niet spelen met het apparaat.
▶Alser een koelgaslek of ander ontvlambaar gaslek ontstaat in de buurt van het apparaat moet u de klep van het lekkend gas sluiten, de deuren en ramen openen en de stekker van de diepvriezer niet verwijderen of niet in het stopcontact voeren.
▶Denk eraan dat het apparaat ingesteld is voor een werking binnen een specifiek temperatuurbereik van 10 tot 43 °C. Het apparaat werkt mogelijk niet als het gedurende een langere periode aan hogere of lagere temperatuur wordt ingesteld.
▶Plaats geen onstabiele artikelen (zware voorwerpen, containers gevuld met water) bovenop de diepvriezer om persoonlijke let-sels te vermijden veroorzaakt door het vallen of door elektrische schokken door het contact met water.
▶Openen sluit de deuren enkel bij de handvaten. De opening tussen de deuren en de kast is bijzonder smal. Voer uw handen niet in deze zones om te vermijden dat uw vingers geklemd zouden raken. Zorg ervoor dat niemand in de weg staat wanneer u de diep-vriezerdeur van het apparaat opent of sluit.
▶Beg geen ontvlambaar, explosief of corrosief materiaal op in het apparaat of in de buurt.
▶Bewaar geen medicijnen, bacteriën of chemische stoffen in het apparaat. Dit apparaat is een huishoudelijk apparaat. Het is niet aanbevolen materiaal op te slaan die strikte temperaturen vereisen.
▶Beg geen vloeistoffen op in flessen of blikjes (met uitzondering van drank met een hoog alcoholpercentage), in het bijzonder koolzuurhoudende drank, op in het vriesvak want deze kunnen barsten tijdens het invriezen.
▶Controleer de toestand van de etenswaren als het opgewarmd of ingevroren werd.
▶\$el geen nodeloos lage temperatuur in de diepvriezer. Let op: Flessen kunnen barsten.
WAARSCHUWING!
Dagelijks gebruik
▶ Bak geen ingevroren etenswaren aan met natte handen (draag handschoenen). Eet zeker nooit ijslolly's onmiddellijk uit het vriesvak. Het risico bestaat dat u uw tong bevriest of vorstblaren gevormd worden. EHBO: onmiddellijk onder stromend water houden. Niet wegtrekken!
▶Rak de binnenzijde van de diepvriezer niet aan als deze ingeschakeld is, in het bijzonder met natte handen. Uw handen kunnen aan het oppervlak vriezen.
▶Ontkoppel het apparaat in het geval van een stroompanne of voor elke reinigingsbeurt. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart aangezien het herhaaldelijk starten de compressor kan beschadigen.
- Gebruik geen elektrische appaaten in de etenswaren opbergvakken van het apparaat, tenzij ze van het type zijn dat wordt aanbevolen door de fabrikant.
Onderhoud/reinigen
▶Zrg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden.
▶Verwijder de sekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart aangezien het herhaaldelijk starten de compressor kan beschadigen.
▶U mag nooit aan het netsnoer tekken om de stekker uit het stop-contact te verwijderen.
Kab geen vorst of ijs weg met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals een verwarming, haardroger, stoomreinigers of andere warmtebronnen om schade aan de plastic onderdelen te vermijden.
- Gebruik geen mechanische appaaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevolen door de fabrikant.
▶Spay niet op het apparaat of spoel het niet voor de reiniging.
▶Gebruik geen vaterspray of stoom om het apparaat te reinigen.
▶Alshet netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
▶Pøbeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.
Koelgasinformatie
WAARSCHUWING!
Het apparaat bevat het ontvlambare koelmiddel ISOBUTHAAN (R600a). Zorg ervoor dat het koelcircuit niet beschadigd is tijdens het transport of de installatie. Lekkend koelmiddel kan letsels veroorzaken aan de ogen of ontvlammen. Als er schade optreedt, moet u het uit de buurt van open vlammen houden, de ruimte grondig ventileren, de netsnoeren niet verwijderen uit of invoeren in stopcontact. Licht de klantendienst in.
Als uw ogen in contact komen met het koelmiddel moet u onmiddellijk spoelen in stromend water en onmiddellijk contact opnemen met uw oogspecialis.
WAARSCHUWING!
▶Zorg ervoor dat u geen brand veroorzaakt door brandbaar materiaal te ontsteken.
▶WAARSCHUWING: Wanneer u het apparaat plaatst, moet u ervoor zorgen dat het netsnoer niet geklemd of beschadigd wordt.
▶WAARSCHUWING: Plaats geen meervoudige draagbare stekkers-stopcontacten of draagbare voedingen aan de achterzijde van het apparaat plaatsen.
▶Umag geen explosieve stoffen opslaan zoals een aerosol met een ontvlambaar drijfgas in dit apparaat.
▶Aangeien brandbare koelmiddelen worden gebruikt in de diepvriezer moet u zorgvuldig te werk gaan tijdens de installatie, hantering, het onderhoud en recycling van het apparaat.
▶Neem ontact met de service agent om het apparaat te verwijderen omdat er ontvlambaar gas werd gebruikt.
2 - Beoogd gebruik
2.1 Beoogd gebruik
"Dit apparaat is bedoeld voor huishoudelijk gebruik en gelijkaardige toepassingen zoals
- personeelskeuken in winkels, kantoren en andere professionele omgevingen,
- boerderijen en door klanten in hotels, motels en andere residentiële omgevingen
- bed and breakfast omgevingen;
- catering en gelijkaardige niet-kleinhandel toepassingen.
Dit apparaat is bedoeld om etenswaren in te vriezen. Het werd exclusief ontworpen voor gebruik in droge huishoudelijke ruimten. Het is niet bedoeld voor commercieel of industrieel gebruik. Op aanvraag kan dit apparaat worden gebruikt als compartiment voor verse etenswaren.
Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie betekenen.
2.2 Accessoires
Controleer de accessoires en literatuur op basis van de onderstaande lijst:
2.2
ljslade
(beschikbaar voor H3F280/320*SAAU1)
label
GarantiekaartEnegieectiviteit aan de slag
Gebruikers- handleiding
IJsmaker en ijslepel (beschikbaar voor H3F-320*TAAU1)
Bovenste schar- nier links om de deur om te keren
Afdekking bo- venste scharnier links
Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in deze handleiding verschillen van uw model.

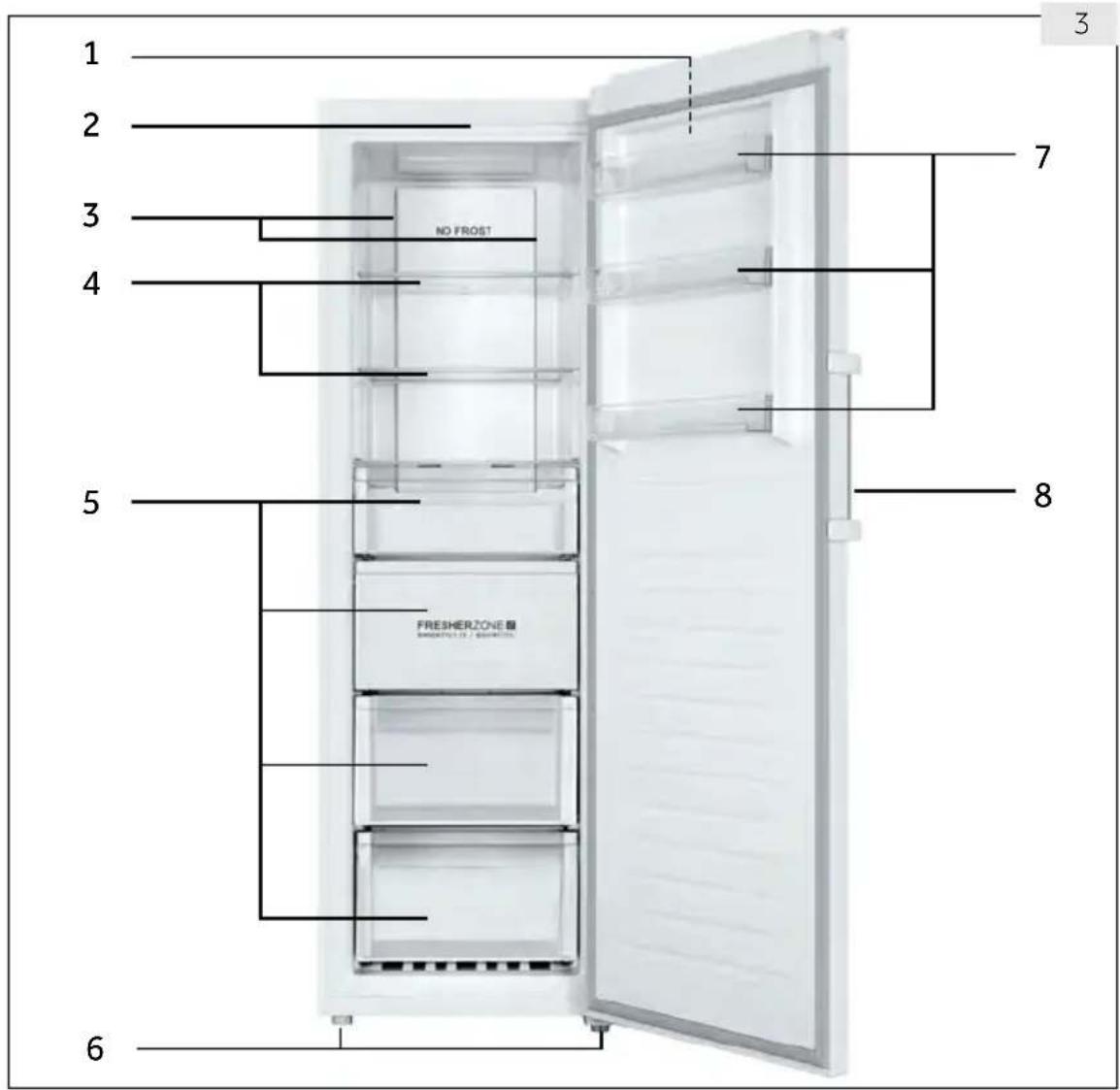

Afbeeldingen van apparaten (Afb. 3)
1 Bedieningspaneel
2 Led lamp
3 Meervoudige luchtstr oom
4 Gla zen platen
5 Lade
6 Inst elbare voetjes
7 Verwijderbar e deurrekken
8 Portier handvat

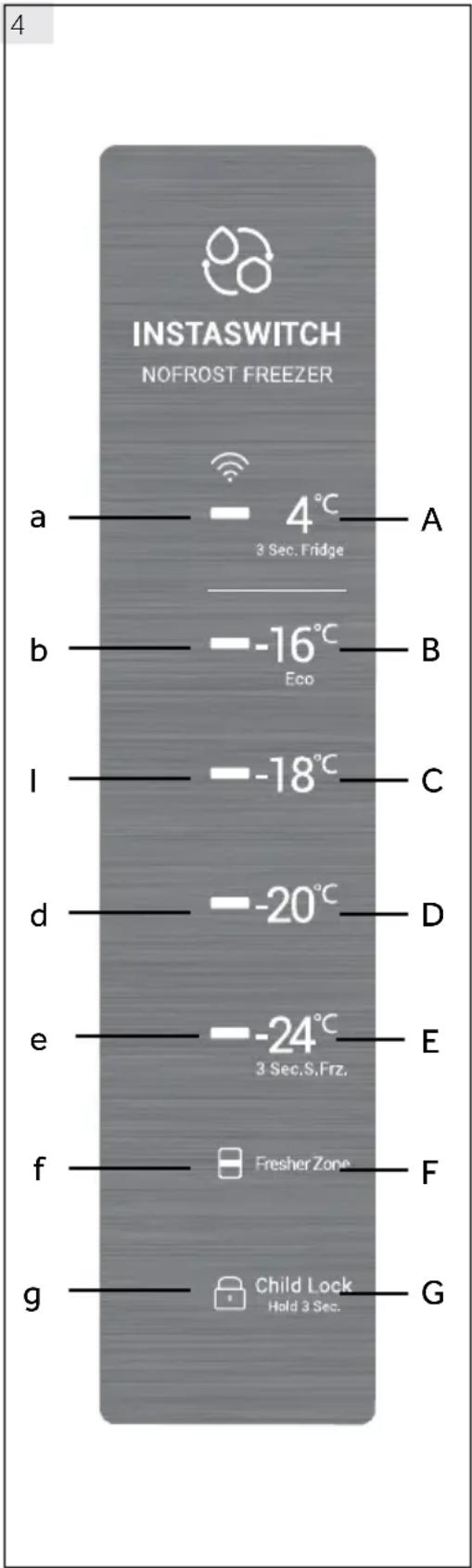

Bedieningspaneel (Afb. 4)
A Koelkastmodus
B Vriestemperatuur - Eco
C Vriestemperatuur
D Vriestemperatuur
E Vriestemperatuur en Super-vriesmodus
F Fresher Zone
G Kinderslot
5.1 Voor de eerste ingebruikname
▶Verwijder alle verpakking, houd z e uit de buurt van kinderen en verwijder ze op een milieuvriendelijke wijze.
▶R einig de binnen- en buitenzijde van het apparaat met water en een zacht reini-gingsmiddel voor u er etenswaren in plaatst.
▶Nadat het appar aat genivelleerd en gereinigd is, moet u minimum 6 uur wachten voor u het aansluit op het elektrisch net. Zie sectie INSTALLATIE.
K oel het vak gedurende 2 uur aan hoge instellingen voor u etenswaren in de koelkast of diepvriezer plaatst. Hiervoor moet u de temperatuur worden ingesteld instellen op -20 °C of -24 °C.
5.2 Het apparaat in/uitschakelen
Het apparaat schakelt in zodra het wordt aangesloten op het elektrisch net.
▶D e vriestemperatuur wordt automatisch ingesteld op -18 °C. Dit is de aanbevolen instellingen en de ideale temperatuur voor ingevroren goederen. Indien gewenst, kunt u deze temperaturen handmatig wijzigen. Raadpleeg DE TEMPERATUUR AAN-PASSEN.
De indicatoren (a-g) zullen achtereenvolgens knipperen. Als de deur wordt gesloten, schakelt het scherm uit na 30 seconden. De paneelvergrendeling kan ingeschakeld zijn.
Opgelet: Voorinstellingen
▶Het apparaat is vooraf ingesteld op de aanbevolen temperatuur van -18 °C. In normale omgevingsvoorwaarden hoeft u de temperatuur niet in te stellen.
▶Als het apparaat ingeschakeld wordt na een ontkoppeling van de voeding kan het tot 12 uur duren voor de correcte temperaturen worden bereikt.
Maak het apparaat leeg voor u het uitschakelt. Om het apparaat uit te schakelen, moet u het netsnoer uit het stopcontact verwijderen.
5.3 Stand-by modus van scherm
Wanneer de deur gesloten is, schakelt het scherm automatisch uit na 30 seconden als er geen bewerking wordt uitgevoerd. Het scherm wordt automatisch vergrendeld. Het licht automatisch op wanneer een knop wordt ingedrukt of de deur wordt geopend.
5.4 Scherm vergrendeling en ontgrendeling
Het scherm wordt automatisch vergrendeld na 30 seconden zonder een bewerking uit te voeren.
Handmatige vergrendeling
Wanneer het scherm ontgrendeld is, houdt u "Kinderslot" (G) 3 seconden ingedrukt, na een pieptoon schakelt de "Kinderslot" (G) indicator uit en het scherm is vergrendeld. Wanneer het scherm vergrendeld is, houdt u "Kinderslot" (G) 3 seconden ingedrukt, na een pieptoon schakelt de "Kinderslot" (G) indicator uit en het scherm is ontgrendeld.
Opgelet: Schermvergrendeling
Als het scherm vergrendeld is, zijn de functies zoals de temperatuurinstelling of de super-freeze uitgeschakeld. Wanneer de bovenstaande bewerking wordt uitgevoerd, knippert de kinderslot indicator 3 maal ter herinnering dat het scherm vergrendeld is.
5.5 Temperatuur instelling
Als het scherm ontgrendeld is, kunt u een andere temperatuur instellen door andere temperatuurknoppen aan te raken. Dit proces wordt begeleid door pieptonen.
Vriezen, zacht vriezen (-7°C) (B) en koelkast (4°C) (A) modus hebben aanzienlijke temperatuurverschillen en ze dienen voor de opslag van uiteenlopende etenswaren. Voor u een moduswijziging uitvoert, moet u ervoor zorgen de etenswaren in de diepvriezer te wijzigen zodat etenswaren niet worden beschadigd omwille van de moduswijziging.
5.6 Vriesmodus (-16°C tot -24°C) (B - E)
Als het scherm ontgrendeld is, kunt u verschillende temperaturen instellen door verschillende vries temperatuurknoppen aan te raken. De indicatoren links van de aanraaktoets schakelen in en andere uit. De temperatuur kan worden ingesteld op "-16°C", "-18°C", "-20°C" en "-24°C".
5.8 Koelkastmodus (4°C) (A)
Als het scherm ontgrendeld is en u raakt (4°C) (A) aan en houdt het 3 seconden ingedrukt, schakelt het indicatorlicht "4°C" (a) in. De diepvriezer werkt in de koelkastmodus. Na de stabilisering is de temperatuur ca. 4°C.
5.9 Super-freeze modus (E)
De Super-freeze modus is ideaal om etenswaren te bewaren. In deze modus kunt u etenswaren sneller diepvriezen. Voor u een grote hoeveelheid etenswaren in de diepvriezer plaatst, schakelt u de Super-freeze functie in op een lagere temperatuur om zeker te zijn van een beter vriesresultaat.
Als het scherm ontgrendeld is, houdt u (-24°C) (E) ingedrukt gedurende 3 seconden. Indicatoren (b - e) schakelen en de diepvriezer werkt in de super-vriesmodus. Om de super-freeze functie handmatig uit te schakelen, herhaalt u de bovenstaande stappen. Als de functie niet handmatig wordt uitgeschakeld, schakelt ze automatisch uit na 50 uur.
Als u een grote hoeveelheid etenswaren in één keer moet invriezen, is het aanbevolen de functie in te schakelen 24 uur voor u de etenswaren in de diepvriezer voert. De functie stopt automatisch na 50 uur of handmatig. Het stroomverbruik zal stijgen als deze functie ingeschakeld is.
OpgelperSfreeze
In de super-freeze modus kan de temperatuur niet worden aangepast. In dat geval knippert de super-freeze indicator 3 maal ter herinnering dat de diepvriezer in de super-freeze modus staat.
5.9 Fresher Zone (F)
„In de Diepvriezermodus werkt de FresherZone als SHOCK FREEZE, de volledige zone kan snel worden afgekoeld tot de vriestemperatuur.
Als de temperatuur ingesteld is op -16°C of lager en u de FresherZone knop (F) aanraakt, licht de FresherZone indicator (f) op en daarna is de salvofunctie ingeschakeld. Indien ingeschakeld, zullen de functies automatisch worden uitgeschakeld wanneer de temperatuur wordt bereikt of na 24 uur. Herhaal de bewerking om handmatig uit te schakelen.
In de Koelkastmodus werkt de FresherZone als QUICKCOOL, de volledige zone kan snel worden afgekoeld tot de vriestemperatuur.
Als de temperatuur ingesteld is op 4°C en u de FresherZone knop (F) aanraakt, licht de FresherZone indicator (f) op en daarna is de FresherZone ingeschakeld. Indien ingeschakeld, zullen de functies automatisch worden uitgeschakeld wanneer de temperatuur wordt bereikt of na 3 uur. Herhaal de bewerking om handmatig uit te schakelen.
Schakel FresherZone uit voor u overschakelt van diepvriezer naar koelkast temperatuur, of wanneer u overschakelt van koelkast naar diepvriezer temperatuur."
5.10 Eco-modus (-16°C) (B)
Als het scherm ontgrendeld is, kunt u het apparaat instellen op de Eco-modus door (-16°C) (B) aan te raken. In deze modus is het energieverbruik lager, terwijl de gepaste vriesprestatie nog steeds wordt gegarandeerd. Om de Eco-modus af te sluiten, moet u een andere temperatuur selecteren.
5.11 Uitschakeling geheugen
Deze diepvriezer heeft een uitschakeling geheugen. De instellingen voor de uitschakeling worden opgeslagen in het geheugen. Wanneer de stroom opnieuw wordt ingeschakeld, keert de diepvriezer terug naar de instellingen voor de uitschakeling en blijft hij werken. Het kinderslot wordt niet opgeslagen in het geheugen. Wanneer de stroom opnieuw inschakelt, is het scherm ontgrendeld.
Als de diepvriezer langer dan 1 minuut open wordt gehouden, weerklinkt de pieptoon 3 maal met een interval van 0,5 seconde. De pieptoon wordt elke 30 seconden herhaald als de deur open wordt gehouden. De pieptonen stoppen wanneer de deur gesloten wordt of als de deur 7 minuten open blijft. De pieptoon stopt met piepen en het licht van de diepvriezer schakelt uit.
5.13 Hoge temperatuur alarm
Deze diepvriezer is uitgerust met een hoge temperatuur alarm. In de vriesmodus of super-freeze modus, als de huidige temperatuurinstelling indicator knippert met pieptonen moet u een knop aanraken om de pieptoon te stoppen, maar de huidige temperatuurinstelling indicator blijft knipperen. Dit betekent dat de temperatuur in de diepvriezer te hoog is. Controleer of de deur van de diepvriezer stevig gesloten is en of een grote hoeveelheid warme etenswaren in de diepvriezer werden geplaatst. Na een zekere periode stopt de huidige temperatuurindicator met knipperen. Als hij niet stopt met knipperen gedurende een lange periode en de pieptonen die handmatig werden geannuleerd komen terug, moet u de dienst na verkoop raadplegen.
5.14 Foutaanwijzing
Deze diepvriezer is uitgerust met een foutaanwijzing. Als er een fout optreedt, knippert het scherm elke 1/4 seconden verschillende codes voor verschillende fouten. In deze situatie kan de diepvriezer nog steeds vriezen, maar de gebruiker moet zo snel mogelijk de dienst na verkoop raadplegen voor de optimale bediening van de diepvriezer.
5.15 Wi-Fi
Als het apparaat verbonden is via wifi kan het worden bediend van op afstand [temperatuurinstelling aanpassing, in- en uitschakeling van de super freeze en FresherZone functie]. Als de deur open wordt gelaten of als er een afwijking is van de temperatuur kan de real-time informatie worden meegedeeld via de toepassing.
Ener giebesparing tips
▶Z org ervoor dat het apparaat correct geventileerd is (zie INSTALLATIE).
▶U mag het appar aat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).
▶Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik verhoogt hoe lager de temperatuur van het apparaat wordt ingesteld.
▶Laat w arme etenswaren afkoelen voor u ze in het apparaat plaatst.
▶Open de deur van het appar aat zo weinig en zo kort mogelijk.
▶Z org ervoor dat de deur altijd correct sluit en onbelemmerd is door etenswaren. Houd de afdichtingen van de deuren schoon.
▶Ont dooi bevroren etenswaren in de koelkast.
▶R einig de achterzijde van het apparaat regelmatig. Stof verhoogt het energieverbruik.
7- Apparatuur

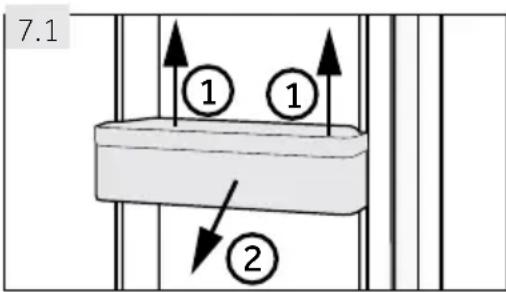

7.1 Verwijderbare deurrekken
De deurrekken kunnen worden verwijderd voor het reinigen:
Plaats uw handen op beide zijden van het rek en til het omhoog (1) en verwijder ze (2) (Afb. 7.3).
Om het deurrek in te voeren, worden de bovenstaande stappen uitgevoerd in de omgekeerde volgorde.
7.2 Glazen laden
- Om een lade te verwijderen, moet u ze eerst verwijderen door de achterzijde omhoog op te tillen (1) en het te verwijderen (2) (Afb. 7.2).
- Om ze opnieuw aan te brengen, plaatst u ze op de beugels op beide zijden en duw ze volledig naar achter tot de achterzijde van de lade in de sleuven aan de zijkant
WAARSCHUWING!
Ontkoppel het apparaat van het elektrisch net voor de reiniging.

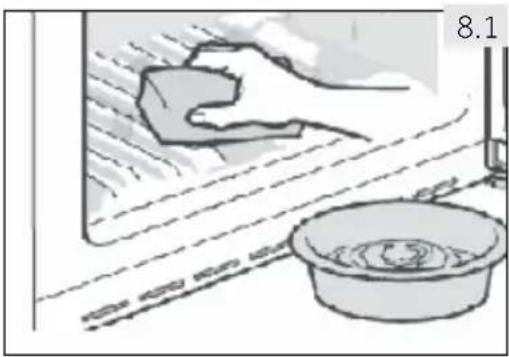

8.1 Algemeen
Reinig het apparaat als er slechts een kleine hoeveelheid of geen etenswaren opgeborgen zijn.
WAARSCHUWING!
▶Reinig het apparaat niet met harde borstels, draadborstels, oplospoeder, petroleum, amylacetaat, aceton en gelijkaardige organische oplossingen, zuur of alkalische oplossingen. Gebruik speciaal diepvriezer reinigingsmiddel om schade te vermijden.
▶Spray niet op het apparaat of spoel het niet voor de reiniging.
- Krab geen vorst of ijs weg met scherpe voorwerpen.
- Gebruik geen sprays, elektrische verwarmingstoestellen zoals een verwarming, haardroger, stoomreinigers of andere warmtebronnen om schade aan de plastic onderdelen te vermijden.
▶Reinig de koude glazen platen niet met warm water. Plotse temperatuurwijzigingen kunnen het glas doen breken.
▶Raak de binnenzijde van vriesvak niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak.
▶Bij opwarming moet u de toestand van ingevroren etenswaren controleren.
▶Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.
▶Houd de pakking van de deur altijd schoon.
▶Reinig de binnenzijde en de behuizing van het apparaat met een zachte doek of spons in warm water en een neutraal reinigingsmiddel (Afb. 8.1).
▶Spoel en doog met een zachte doek.
▶U mag geen van de ondedelen van het apparaat wassen in de vaatwasmachine.
▶Reinig de accessoires enkel met warm water en een zacht, neutraal wasmiddel.
8.2 Niet gebruikt gedurende een lange periode
Als het apparaat niet wordt gebruikt gedurende een lange periode:
▶Verwijder de etenswaren.
▶Ontkoppel het netsnoer.
▶Reinig het apparaat zoals hierboven beschreven.
▶Houd de deur en diepvriesladen open om de onaangename geurtjes te voorkomen.
Verwijder de deur van het apparaat (open de deur en houd ze vast terwijl u de schroeven verwijdert) om te voorkomen dat kinderen vastgeklemd raken in het apparaat en ongelukken voorkomen.
Opgelet: Uitelschrak
Om de levensduur van het apparaat te garanderen, mag u het enkel uitschakelen als dit strikt noodzakelijk is.
8.3 Het apparaat verplaatsen
- Verwijder alle et enwaren en ontkoppel het apparaat.
- Beveilig de laden en ander e bewegende onderdelen in de diepvriezer met plakband.
- Sluit de deur en beveilig z e met plakband.
- U mag de diepvriezer niet meer dan 45° kantelen om schade aan het koelsysteem te vermijden.
- Wikk el de voetjes van de diepvriezer om krassen op de vloer te vermijden. U mag de diepvriezer nooit met overtollige kracht verplaatsen
WAARSCHUWING!
▶U mag het apparaat niet bij de handvatten dragen.
▶Plaats het apparaat nooit horizontaal op de grond.
Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.
WAARSCHUWING!
▶Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
▶Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken.
▶Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
Het hoorbare alarmsignaal kan worden uitgeschakeld door een knop in te drukken.
9.1 Probleemoplossen
| Probleem Mogelijke oorzaak Mogelijke oplossing | ||
| De compressor werkt niet. | D e stekker is niet ingevoerd in het stopcontact. | Voer de st ekker in het stopcontact. |
| Het apparaat draait regelmatig of gedu-rende een te lange periode. | D e interne en externe temperatuur is te hoog.Het appar aat is al een zekere periode uitgeschakeld.De deur van het apparaat is niet stevig gesloten.D e deur is te vaak of te lang geopend.D e temperatuur is te laagingesteld.De pakking van de deur is vuil, versleten, gebarsten of stemmen niet overeen.D e vereiste luchtcirculatie is niet gegarandeerd.De binnenzijde is bedekt met ijs. | In dat geval is het normaal dat het apparaat langer draait.Het duurt ge woonlijk 8 tot 12 uur tot het apparaat volledig afkoelt.Sluit de deur en z org ervoor dat het apparaat op een vlakke ondergrond is geplaatst en dat er geen etenswaren of container de deur blokkeert.Open de deur niet te vaak.S tel de temperatuur hoger in tot de geschikte temperatuur bereikt is. Het duurt 24 uur tot de temperatuur stabiel wordt.R einig de pakking van de deur of laat ze vervangen door de klantendienst.Zorg voor voldoende ventilatie.Het appar aat ontdooien. |
| Het apparaat maakt abnormaal lawaai. | Het appar aat staat niet op een vlakke ondergrond.Het appar aat komt in contact met een aanpalend voorwerp.Het appar aat staat op een houten vloer of dichtbij houten wanden. | U moet het appar aat nivelleren.Verwijder object en rond het apparaat.Houdt ver sterkt het lawaai. Plaats het apparaat op een andere locatie. |
9 - Probleemoplossen
| Probleem Mogelijke oorzaak Mogelijke oplossing | ||
| Het apparaat maakt een klikkend lawaai. | • Dit is normaal. Dit w ordt veroor- zaakt door het in- of uitschakelen van de koeleenheid. | • - |
| U moet een licht geluid horen, gelijk- aardig aan dat van stromend water. | • Dit is normaal.• - | |
| Het apparaat maakt een motor lawaai. | • D e koeleenheid is net automatisch ingeschakeld. Dit is normaal | • - |
| Het is onvoldoende koud in het appa- raat. | • D e temperatuur is te hoog inge- steld.• E r werden etenswaren opgeslagen die te warm zijn.• T e veel etenswaren in een keer op- geslagen.• D e etenswaren werden te dicht bij elkaar geplaatst.• De deur is niet stevig gesloten.• D e deur is te vaak of te lang geo- pend. | • S tel de temperatuur opnieuw in.• Laat de et enswaren altijd goed afkoelen voor u ze opbergt.• Ber g altijd kleine hoeveelheden etenswaren op.• Laat een opening tussen ver- schillende etenswaren om de lucht te laten circuleren.• Sluit de deur.• Open de deur niet t e vaak. |
| Het is te koud in het apparaat. | • D e temperatuur is te laag inge- steld.• D e Snel-vriezen functie is inge- schakeld of draait te lang. | • S tel de temperatuur opnieuw in.• S chakel de Snel-vriezen functie uit. |
| Vocht hoopt op het oppervlak van het apparaat. | • Het klimaat is t e warm en te vochtig. | • Dit is normaal in een voch- tig klimaat en zal veranderen wanneer de vochtigheidsgraad daalt. Wrijf ze droog met een doek. |
| Veel ijs en vorst in het vriesvak. | • D e etenswaren werden niet cor- rect verpakt.• De deur is niet stevig gesloten.• D e deur is te vaak of te lang geo- pend.• De pakking van de deur is vuil, versleten, gebarsten of stemmen niet overeen.• E r is iets in de koelkast dat de deur belemmert correct te sluiten. | • U moet de et enswa- ren altijd goed verpakken.• Sluit de deur.• Open de deur niet t e vaak.• R einig de pakking van de deur of laat ze vervangen door de klantendienst.• Br eng de laden, deurrekken of interne containers opnieuw aan zodat de deur kan sluiten. |
| Het koelsysteem werkt niet. | • D e stekker is niet ingevoerd in het stopcontact.• D e voeding is niet intact. | • Voer de st ekker in het stop- contact.• C ontroleer de elektrische toe- voer naar de kamer. Bel het lo- kale elektriciteitsbedrijf! |
| De zijkanten van de kast en deurstrip kunnen warm wor- den. | • Dit is normaal.• - | |
| U zult een alarmsig- naal horen. | • De deur is open.• D e temperatuur in het product is te hoog. | • Sluit de deur of schak el het alarm handmatig uit. |
Probleem Mogelijke oorzaak Mogelijke oplossing
De deur opent moeilijk.
De deur kan niet correct worden gesloten. Het laat altijd een opening.
- Z odra het apparaat ingeschakeld is, wordt een intern vacuum gecre-eerd.
-
Omwille van de lage t emperatuur van het apparaat kan de afdichting van de deur gemakkelijk hard en vervormd raken.
-
Open de af dichting van de deur om lucht in het apparaat te laten.
- Gebruik een haar droger of plaats een warme handdoek op de plaats waar de pakking vervormd is.
- W anneer de pakking opnieuw zacht is, moet u de deur sluiten en ze stevig aandrukken.
9.2 Stroompanne
In het geval van een stroompanne zullen de etenswaren ongeveer 18 uur koud blijven. Volg deze tips tijdens een langdurige stroomonderbreking, in het bijzonder in de zomer:
▶Open de deur z o weinig mogelijk.
▶Plaats geen bijkomende etenswaren in de diepvriezer tijdens een stroomonderbreking.
▶Als een str oomonderbreking vooraf wordt aangekondigd en de onderbreking langer dan 15 uur zal duren, kunt u op voorhand ijs maken en het in een container plaatsen boven in het vriesvak.
▶Aange zien de temperatuur in de diepvriezer zal stijgen tijdens een stroomonderbreking of een andere panne zal de bewaartijd en de kwaliteit van de etenswaren verminderen. Alle etenswaren die ontdooien snel moeten worden verbruikt of bereid en opnieuw ingevroren (indien geschikt) om gezondheidsrisico's te voorkomen.
Opgelet: Geheugenfunctie tijdersspanne
Na herstel van de stroom blijft het apparaat met dezelfde instellingen werken die werden ingesteld voor de stroompanne.
10.1 Uitpakken
WAARSCHUWING!
▶Het apparaat is zwaar. Draag het altijd met twee personen.
▶Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.
▶ Verwijder het apparaat uit de verpakking.
▶Verwijder alle verpakkingsmat eriaal.
De kamertemperatuur moet altijd tussen 10 °C en 43 °C zijn aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van warmte-uitstralende apparaten (ovens, koelkasten) zonder isolatie.
10.3 Ruimtevereiste

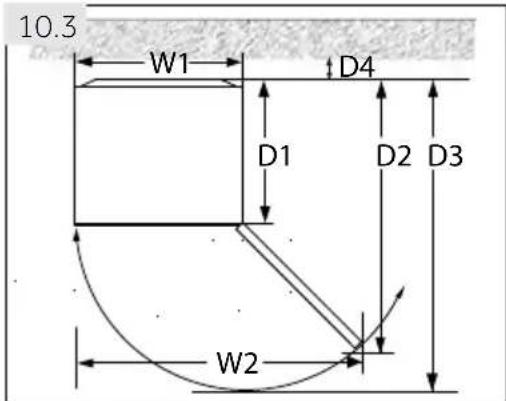

Vereiste ruimte om de deur te openen (Afb. 10.3):
| Breedtein mm | Dieptein mm | Afstand met demuurin mm |
| W1 W2 D1 D2 D3 D4 | ||
| 595 955 592 1105 1215 100 |
10.4 Ventilatie doorsnede
Om het apparaat voldoende te ventileren uit veiligheidsredenen moet de informatie van de vereiste ventilatie doorsnede worden gerespecteerd (Afb. 10.4).

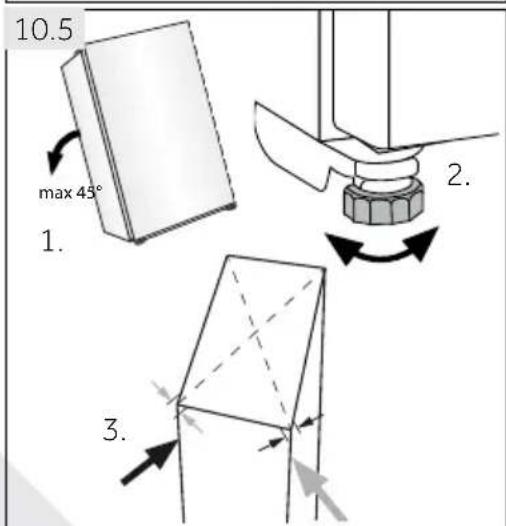

10.5 Het apparaat uitlijnen
Het apparaat moet op een vlakke en stevige ondergrond worden geplaatst. Als het apparaat op een standaard wordt geplaatst, moet u sterk en brandwerend materiaal gebruiken. Gebruik nooit schuimverpak-kingsmateriaal als standaard.
- Kantel de koelkast lichtjes naar achter (Afb. 10.5).
- Stel de voeten in op het gewenste niveau.
- D e stabiliteit kan worden gecontroleerd door zachtjes te kloppen op de diagonale hoeken. De lichte bewegingen moeten hetzelfde zijn in beide richtingen. Zo niet kan het kader vervormen; dit kan resulteren in lekken in de deurpakkingen. Een lage tendens naar achter vereenvoudigt het sluiten van de deur.

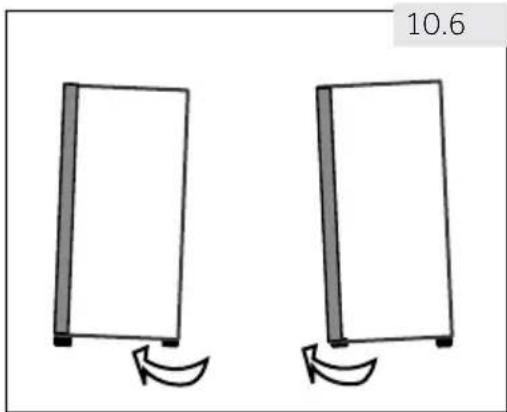

10.6.Instelbare voetjes gebruiken
Als de diepvriezer onstabiel is, kunnen de voetjes worden aangepast: Draai de instelbare voet in de richting van de pijl (Afb. 10.6) om de voet omhoog of omlaag in te stellen:
▶Als u de voet r echtsom draait, verhoogt u het apparaat.
▶Als u de voet linksom dr aait, verlaagt u het.
10.7 Wachttijd
De onderhoudsvrije smeerolie bevindt zich in de capsule van de compressor. Deze olie kan doorheen de afgesloten leidingen stromen als het apparaat gekanteld wordt tijdens transport. Voor u het apparaat aansluit op het elektrisch net moet u 6 uur (Afb. 10.7) wachten zodat de olie in de capsule kan stromen.
Voor elke aansluiting moet u controleren of:
▶het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje.
▶het stopcontact geaard is en geen multi-stekker of verlengsnoer is.
▶de st ekker en het stopcontact overeenstemmen.
Voer de stekker in een correct geïnstalleerd stopcontact bij u thuis.
WAARSCHUWING!
Om risico's te vermijden, moet een beschadigd netsnoer worden vervangen door de klantendienst (zie garantiekaart).
10.9 Deur omkeerbaarheid
Voor u het apparaat aansluit op het elektrisch net moet u controleren of de zwaairichting van de deur moet gewijzigd worden van rechts (zoals geleverd) naar links als dit vereist is voor de locatie en het gebruik van de installatie.
WAARSCHUWING!
▶Het apparaat is zwaar. Het omkeren van de deur moet door twee personen worden uitgevoerd.
▶Voor elke bewerking moet u eerst de stekker uit het stopcontact verwijderen.
▶U mag het apparaat niet meer dan 45° kantelen om schade aan het koelsysteem te voorkomen.

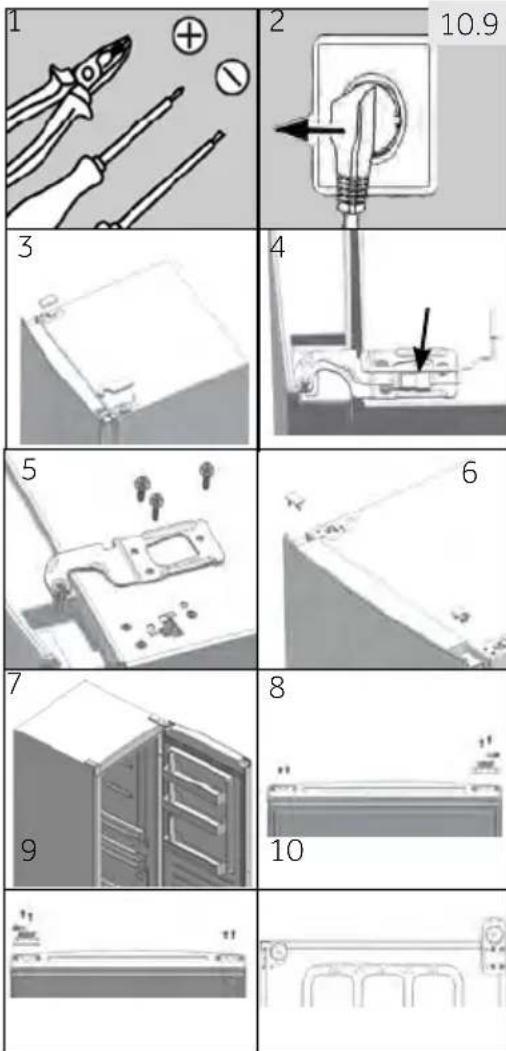

Montage stappen (Afb. 10.9):
- Gebruik de c orrecte werktuigen.
-
Verwijder de st ekker uit het stopcontact.
-
Verwijder de af dekking van de scharnieropening en de scharnier afdekking.
-
Ontk oppel het netsnoer.
-
Verwijder de schr oeven en het scharnier.
-
Verwijder de af dekking op de deur. Verwijder de as afdekking op de deur.
-
Open en verwijder de deur.
-
Dr aai de deur ondersteboven, verwijder de 2 schroeven op de onderzijde van de deur. Verwijder de 2 schroeven, de deurstop en de as afdekking op de onderzijde van de deur.
-
Verwijder d de deurstop van de laatste stap en de dunnere as afdekking uit de accessoire tas en bevestig ze met 2 schroeven. Bevestig de 2 schroeven ook op de andere zijde van de deur.
-
Kantel de kast naar achteren, verwijder de 4 schroeven en daarna het onderste scharnier.
- Verwijder de schroef en de as afdekking. Verwijder de scharnier as en bevestig hem in de aanpalende opening.
- Verwijder het dikk ere as afdekking uit de accessoire zak. Bevestig ze met een schroef van de laatste stap.
- Bevestig het scharnier op de tegenovergestelde positie van de kast met 4 schroeven.
- Op de tegenovergestelde zijde van de deur trekt u de verbindingskabel aan linkerzijde en trekt u hem door de as afdekking van stap 5 As afdekking monteren. Monteer de afdekking over de opening op de rechterzijde.
- Monteer de deur.
- Bevestig de bovenste scharnier rechts met 3 schroeven.
- Verbind de kabelconnectoren:
- Bevestig de afdekking van de scharnieropening en de scharnier afdekking bovenaan links.
- Klaar.
| Handelsmerk | Haier | ||
| Modelidentificatie | H3F-280*SAAU1 | H3F-320*SAAU1 | H3F-320*TAAU1 |
| Categorie van het model Staande diepvriezer | |||
| Energie efficiëntieklasse | A++ A+++ | ||
| Jaarlijks energieverbruik (kWu/jaar) 1) | 260 285 | 189 | |
| Opslagvolume koelen (L) niet van toepassing | |||
| Opslagvolume vriezen (L) 285 330 | |||
| Ster classificatie **** | |||
| Temperatuur van andere vakken > 14 °C niet van toepassing | |||
| Vorstvrij systeem Ja | |||
| Beveiliging tegen stroompanne (h) | 16 | ||
| Vriesvermogen (kg/24u) | 19 21 | ||
| KlimaatklasseDit apparaat is bedoeld voor gebruik bij een temperatuur tussen 10 °C en 43 °C. | SN-T | ||
| Lucht gedragen akoestische geluidsemissies (db(A) re 1pW) | 38 | ||
| Constructietype vrijstaand | |||
^1) op basis van standaardtestresultaten voor 24 uur. Het reële energieverbruik hangt af van het gebruik van het apparaat en waar het zich bevindt.
11.2 Bijkomende technische gegevens
| Spanning / Frequentie 220-240V ~/ 50Hz | |
| Hoofdzekering (A) | 1.0 |
| Koelvloeistof R600a | |
| Afmetingen (H/B/D in mm) H3F-280*SAAU1 | 171/59,5/67,5 |
| Afmetingen (H/B/D in mm) H3F-320*(S/T)AAU1 | 191/59,5/67,5 |
11.3 Normen en richtlijnen CE
Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.
We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren.
Als u daar geen oplossing vindt, kunt u contact opnemen met
▶uw lokale verdeler of
▶de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar uw service claim kunt activeren.
Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben.
De informatie staat vermeld op het naamplaatje.
Model ____
Serienr. ____
Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie.
Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:
Europese Haier adressen
| Land* Postadres Land* Postadres | |||
| Italië | Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIË | Frankrijk | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANKRIJK |
| Spanje Portugal | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPANJE | België-FRBelgië-NLNederlandLuxemburg | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIË |
| Duitsland Oostenrijk | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgDUITSLAND | PolenTsjechiëHongarijeGriekenlandRoemeniëRusland | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLEN |
| Verenigd Koninkrijk | Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK | ||
*Voor meer informatie verwijzen wij naar www.haier.com
- Gebruikershandleiding
- Dank u voor uw aankoop van dit Haier product.
- Legende
- Waarschuwing!
- Risico op letsels of verstikking!
- Voor de eerste ingebruikname
- Installatie
- ARSCHUWING!
- Dagelijks gebruik
- Onderhoud/reinigen
- Koelgasinformatie
- - Beoogd gebruik
- Beoogd gebruik
- Accessoires
- Voor de eerste ingebruikname
- Het apparaat in/uitschakelen
- Opgelet: Voorinstellingen
- Stand-by modus van scherm
- Scherm vergrendeling en ontgrendeling
- Handmatige vergrendeling
- Opgelet: Schermvergrendeling
- Temperatuur instelling
- Vriesmodus (-16°C tot -24°C) (B - E)
- Koelkastmodus (4°C) (A)
- Super-freeze modus (E)
- OpgelperSfreeze
- Fresher Zone (F)
- Eco-modus (-16°C) (B)
- Uitschakeling geheugen
- Hoge temperatuur alarm
- Foutaanwijzing
- Wi-Fi
- Ener giebesparing tips
- 7- Apparatuur
- Verwijderbare deurrekken
- Glazen laden
- Algemeen
- Niet gebruikt gedurende een lange periode
- Opgelet: Uitelschrak
- Het apparaat verplaatsen
- Probleemoplossen
- - Probleemoplossen
- Probleem Mogelijke oorzaak Mogelijke oplossing
- Stroompanne
- Opgelet: Geheugenfunctie tijdersspanne
- Uitpakken
- Ruimtevereiste
- Ventilatie doorsnede
- Het apparaat uitlijnen
- 10.6.Instelbare voetjes gebruiken
- Wachttijd
- Deur omkeerbaarheid
- Montage stappen (Afb. 10.9):
- Normen en richtlijnen CE
Merk : HAIER
Model : H3F320FSAAU1
Categorie : Vriezer
