| Produkttyp | No-Frost-Gefrierschrank (vertikal) |
| Marke | Haier |
| Modell | H3F320FSAAU1 |
| Abmessungen (H x B x T) | 1910 x 595 x 675 mm |
| Nutzinhalt Gefrierfach | 330 L |
| Gefriervermögen | 21 kg/24h |
| Energieeffizienzklasse | A+++ |
| Jährlicher Energieverbrauch | 285 kWh/Jahr |
| Lagerzeit bei Störung | 16 h |
| Klimaklasse | SN-T (10°C bis 43°C) |
| Geräuschemission | 38 dB(A) |
| Stromversorgung | 220-240 V ~ 50 Hz, 1,0 A |
| Kältemittel | R600a (Isobutan) |
| Abtausystem | Automatisch (No Frost) |
| Beleuchtung | LED |
| Sterneanzahl | 4 Sterne (****) |
| Sonderfunktionen | Supergefrieren, Eco, Fresher Zone, Kindersicherung, Wi-Fi, Tür- und Temperaturalarm, Speicher bei Stromausfall |
| Mitgeliefertes Zubehör | Eiswürfelschale, Glasablagen, 5 Schubladen, Türfächer |
| Türanschlag wechselbar | Ja (links/rechts) |
| Verstellbare Füße | Ja |
| Bedienfeld | Touchscreen mit LED-Anzeige |
| Pflege | Reinigung mit feuchtem Schwamm und mildem Reinigungsmittel; keine scharfen Gegenstände verwenden |
Häufig gestellte Fragen - H3F320FSAAU1 HAIER
Benutzerfragen zu H3F320FSAAU1 HAIER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gefrierschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch H3F320FSAAU1 - HAIER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. H3F320FSAAU1 von der Marke HAIER.
BEDIENUNGSANLEITUNG H3F320FSAAU1 HAIER
Vielen Dank für den Kauf eines Haier-Gerätes.
Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie Ihr neues Gerät nutzen. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekte Leistung Ihres Gerätes zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie das Gerät richtig und sicher aufstellen, in Betrieb nehmen und richtig pflegen.
Bewahren Sie die Anleitung gut auf, damit Sie später darin nachlesen können.
Geben Sie die Anleitung auch mit, wenn Sie das Gerät verkaufen oder verschenken möchten. So kann sich der neue Besitzer auch gleich mit allem Wichtigem vertraut machen.
Legende
Allgemeine Informationen und Tipps
Wichtige Hinweise zu Ihrer Sicherheit
Umweltinformationen
Leisten Sie einen kleinen, aber wichtigen Beitrag zum Umweltschutz. Entsorgen Sie das Verpackungsmaterial richtig, damit es dem Recycling zugeführt werden kann. Helfen Sie auch beim Recycling von elektrischen und elektronischen Altgeräten mit. Entsorgen Sie die mit diesem Symbol markierten Geräte nicht mit dem regulären Hausmüll. Bringen Sie das Gerät zu einer Sammelstelle in Ihrer Nähe. Ihre Stadtverwaltung informiert Sie gerne über passende Sammelstellen.
sicht!
Verletzungs- und Erstickungsgefahr!
Kühlmittel und Kühlgase müssen auf sachkundige Weise entsorgt werden. Achten Sie darauf, dass die Rohrleitungen des Kühlkreislaufes nicht beschädigt sind, wenn Sie das Gerät entsorgen. Ziehen Sie den Netzstecker aus der Steckdose. Schneiden Sie das Netzkabel ab, entsorgen Sie das Kabel. Entfernen Sie die Gerätetür, den Türverschluss und die Dichtungen, damit Kinder oder Haustiere nicht in die Maschine krabbeln und darin eingeschlossen werden können.
1 – Sicherheit....4
2 – Vorgesehene Anwendung ....8
3 – Produktbeschreibung......9
4 – Bedienfeld....10
5 – Tägliche Verwendung ......11
6 – Tipps zum Energiesparen....14
7 – Ausstattung ....14
8 – Reinigung und Pflege....15
9 – Problemlösung ....17
10 – Installation....20
11 – Technische Daten ...... 24
12 – Kundendienst ...... 25

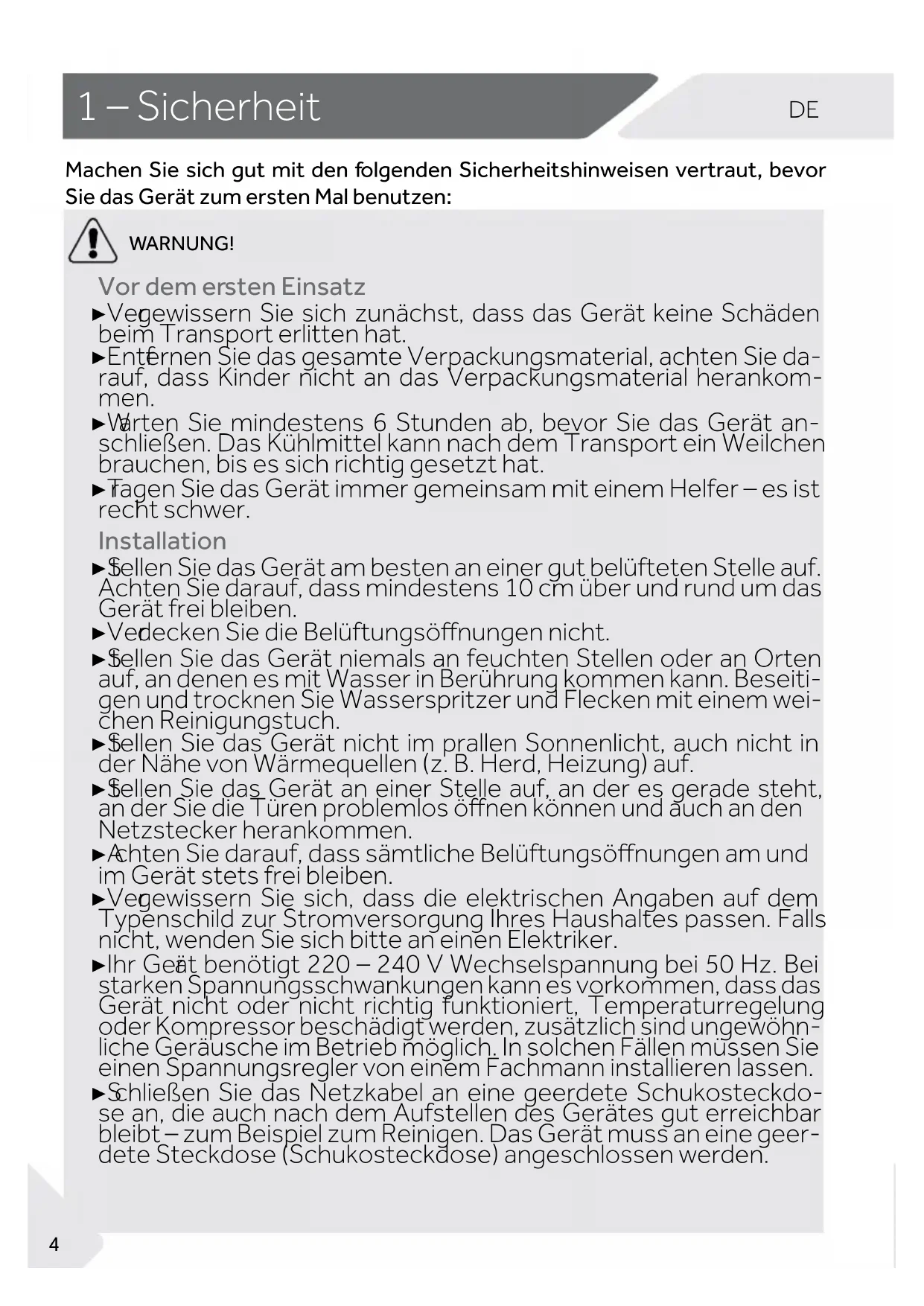

Machen Sie sich gut mit den folgenden Sicherheitshinweisen vertraut, bevor Sie das Gerät zum ersten Mal benutzen:
WARNUNG!
Vor dem ersten Einsatz
▶Vegewissern Sie sich zunächst, dass das Gerät keine Schäden beim Transport erlitten hat.
▶Entfernen Sie das gesamte Verpackungsmaterial, achten Sie darauf, dass Kinder nicht an das Verpackungsmaterial herankommen.
▶Varten Sie mindestens 6 Stunden ab, bevor Sie das Gerät anschließen. Das Kühlmittel kann nach dem Transport ein Weilchen brauchen, bis es sich richtig gesetzt hat.
▶Tagen Sie das Gerät immer gemeinsam mit einem Helfer – es ist recht schwer.
Installation
▶ Sellen Sie das Gerät am besten an einer gut belüfteten Stelle auf. Achten Sie darauf, dass mindestens 10 cm über und rund um das Gerät frei bleiben.
▶Vedecken Sie die Belüftungsöffnungen nicht.
▶ Sellen Sie das Gerät niemals an feuchten Stellen oder an Orten auf, an denen es mit Wasser in Berührung kommen kann. Beseitigen und trocknen Sie Wasserspritzer und Flecken mit einem weichen Reinigungstuch.
▶ Sellen Sie das Gerät nicht im prallen Sonnenlicht, auch nicht in der Nähe von Wärmequellen (z. B. Herd, Heizung) auf.
▶ Sellen Sie das Gerät an einer Stelle auf, an der es gerade steht, an der Sie die Türen problemlos öffnen können und auch an den Netzstecker herankommen.
▶Achten Sie darauf, dass sämtliche Belüftungsöffnungen am und im Gerät stets frei bleiben.
▶Vegewissern Sie sich, dass die elektrischen Angaben auf dem Typenschild zur Stromversorgung Ihres Haushaltes passen. Falls nicht, wenden Sie sich bitte an einen Elektriker.
▶Ihr Geät benötigt 220 – 240 V Wechselspannung bei 50 Hz. Bei starken Spannungsschwankungen kann es vorkommen, dass das Gerät nicht oder nicht richtig funktioniert, Temperaturregelung oder Kompressor beschädigt werden, zusätzlich sind ungewöhnliche Geräusche im Betrieb möglich. In solchen Fällen müssen Sie einen Spannungsregler von einem Fachmann installieren lassen.
▶Schließen Sie das Netzkabel an eine geerdete Schukosteckdose an, die auch nach dem Aufstellen des Gerätes gut erreichbar bleibt – zum Beispiel zum Reinigen. Das Gerät muss an eine geerdete Steckdose (Schukosteckdose) angeschlossen werden.
RNUNG!
Installation
▶ Nur gültig im Vereinigten Königreich (England): Das Netzkabel der Maschine ist mit einem dreipoligem Stecker mit Erdungsanschluss ausgestattet, der sich nur in eine passende geerdete Steckdose einstecken lässt. Trennen Sie den dritten Kontakt (Erdungskontakte) niemals ab. Achten Sie darauf, dass Sie auch nach dem Aufstellen des Gerätes ohne Weiteres an den Stecker herankommen.
▶Vezichten Sie auf Mehrfachsteckdosen und Verlängerungskabel.
▶Achten Sie darauf, dass das Netzkabel nirgends eingeklemmt oder gequetscht wird. Treten Sie nicht auf das Netzkabel.
▶Achten Sie darauf, den Kühlungskreislauf nicht zu beschädigen.
Tägliche Verwendung
▶Das Geät darf nur dann von Kindern ab 8 Jahren und Personen mit körperlichen oder geistigen Einschränkungen genutzt werden, wenn diese beaufsichtigt oder gründlich über den richtigen und sicheren Umgang mit dem Gerät aufgeklärt wurden, sich sämtlicher möglicher Gefahren bewusst sind.
▶ Halten Sie Kinder unter 3 Jahren stets vom Gerät fern, sofern sie nicht ständig beaufsichtigt werden.
▶Kinder dürfen nicht mit dem Gerät spielen.
▶ Falls Kühlungsmittel oder andere brennbare Gase in der Nähe des Gerätes austreten sollten, drehen Sie den zugehörigen Gashahn sofort ab, öffnen Türen und Fenster. Ziehen Sie NICHT den Netzstecker Ihres Kühlgerätes oder anderer Geräte, bedienen Sie keine Schalter!
▶ Beachten Sie, dass Ihr neues Gerät zum Einsatz bei Außentemperaturen von 10 bis 43 °C vorgesehen ist. Falls das Gerät längere Zeit bei Umgebungstemperaturen außerhalb dieses der Temperaturbereiches betrieben wird, kann seine Leistung darunter leiden.
▶ Sellen Sie keine Fremdkörper (schwere Gegenstände, mit Wasser oder anderen Flüssigkeiten gefüllten Behälter) auf dem Gefrierschrank ab. So vermeiden Sie Verletzungen durch herabfallende Gegenstände oder durch Wasser verursächte Stromschläge.
▶Fassen Sie die Türen beim Offnen und Schließen immer an den Griffen. Der Spalt zwischen den Türen sowie zwischen Türen und Gehäuse ist sehr schmal. Fassen Sie möglichst nicht an diese Stellen; andernfalls ist es möglich, dass Sie sich die Finger einklemmen. Offnen und schließen Sie die Gefrierschranktüren nur, wenn sich niemand im Öffnungsbereich der Türen aufhält. Achten Sie besonders auf Kinder und Haustiere.
▶Lagern und benuzen Sie keine brennbaren, ätzenden oder gar exklusiven Dinge im Gerät oder in seiner Nähe.
WARNUNG!
Tägliche Verwendung
▶LagernSie keine Medikamente, Chemikalien oder gar Bakterien im Gerät. Ihr neues Gerät ist ein reines Haushaltsgerät. Wir raten davon ab, Dinge darin zu lagern, die unter sehr präzisen Temperaturbedingungen aufbewahrt werden müssen.
▶Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (insbesondere keine kohlensäurehaltigen Getränke) im Gefrierschrank – Flaschen oder Dosen bersten, wenn die Flüssigkeiten darin gefrieren. Bei hochprozentigen Getränken passiert dies eventuell nicht; allerdings sollten Sie sich nicht darauf nicht verlassen.
▶Überprüfen Sie den Zustand der Lebensmittel, falls sich die Temperatur im Gefrierschrank zwischenzeitlich erhöhte.
▶Sellen Sie die Temperatur nicht übertrieben kalt ein. Achtung: Flaschen können (und werden) bersten!
▶Fassen Sie geforene Lebensmittel nicht mit nassen Händen an (ziehen Sie Handschuhe über). Wichtig: Essen Sie Eis am Stiel nicht sofort nach dem Entnehmen aus dem Gefrierfach. Andernfalls besteht die Gefahr von Frostverbrennungen, auch die Zunge kann am Eis festkleben, was nicht sehr angenehm ist. Schnelle Hilfe: Sofort unter fließendem kalten Wasser abspülen. Nicht durch schnelles Wegziehen zu lösen versuchen!
▶Berühen Sie die Innenflächen des Tiefkühlers nicht im Betrieb, insbesondere nicht mit nassen Händen. Ihre Hände können quasi im Handumdrehen festfrieren!
▶Zm vollständigen Abschalten und vor dem Reinigen ziehen Sie den Netzstecker aus der Steckdose. Warten Sie mindestens 5 Minuten ab, bevor Sie das Gerät wieder an die Stromversorgung anschließen – häufiges Starten kann dem Kompressor schaden.
▶Benuzen Sie keinerlei Elektrogeräte im Inneren des Gerätes, sofern diese nicht eigens vom Hérsteller empfohlen werden.
Reinigen und pflegen
▶Lassen Sie Kinder nicht unbeausichtigt, falls diese das Gerät einmal reinigen möchten (was nur recht selten vorkommen dürfte).
▶Tennen Sie die Maschine vor jeglichen Wartungsarbeiten vollständig von der Stromversorgung (Netzstecker ziehen). Warten Sie mindestens 5 Minuten ab, bevor Sie das Gerät wieder an die Stromversorgung anschließen – häufiges Starten kann dem Kompressor schäden.
▶Ziehen Sie den Nezstecker nicht am Kabel aus der Steckdose.
▶Shaben Sie Eis nicht mit scharfen Gegenständen von den Oberflächen. – Man rutscht sehr leicht ab und beschädigt dabei den Kühlkreislauf unreparierbar. Verwenden Sie keine Sprays, elektrische Heizungen, Haartrockner, Dampfreiniger oder andere Wärmequellen; andernfalls kann es zu Beschädigungen der Kunststoffteile kommen.
▶Verzichten Sie unbedingt auf mechanische Hilfsmittel und andere Dinge zum Beschleunigen des Abtauens, sofern diese nicht ausdrücklich vom Hersteller empfohlen werden.
▶Sprühen Sie das Geät bei der Reinigung nicht ein, spülen Sie es nicht aus.
▶Sprühen Sie kein Wasser auf das Gerät, verzichten Sie auf Dampfreiniger.
▶Fallsdas Netzkabel beschädigt werden sollte, muss es vom Hersteller, seinem Kundendienst oder einer gleichermaßen qualifizierten Person instandgesetzt werden, damit es nicht zu Gefährdungen kommt.
▶Vesuchen Sie sich nicht an eigenmächtigen Reparaturen und Veränderungen. Falls eine Reparatur ansteht, wenden Sie sich bitte an unseren Kundendienst.
WARNUNG!
Ihr Gerät arbeitet mit dem brennbaren Kühlungsmittel ISOBUTAN (R600a). Achten Sie gut darauf, dass der Kühlkreislauf bei Transport und Aufstellung (und natürlich auch zwischendurch) nicht beschädigt wird. Austretendes Kühlungsmittel kann Augenverletzung bewirken oder sich entzünden. Falls es zu einer Beschädigung kommt, halten Sie sämtliche Zündquellen fern, lüften den Raum gut durch, ziehen NIEMALS Netzstecker oder stecken diese ein, bedienen auch NIEMALS jegliche Schalter im Raum oder in der Nähe. Informieren Sie den Kundendienst.
Falls es zu Augenkontakt mit dem Kühlmittel kommen sollte, spülen Sie die Augen sofort mit reichlich fließendem Wasser und ziehen unverzüglich einen Augenarzt zurate.
WARNUNG!
▶Bei austetendem Kühlmittel besteht akute Brandgefahr.
▶WARNUNG: Achten Sie beim Aufstellen und Verrücken des Gerätes unbedingt darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
▶WARNUNG: Widerstehen Sie unbedingt der Versuchung, Mehrfachsteckdosen an der Rückseite des Gerätes zu „verstecken“.
▶Lagern Sie keinerlei explosive Dinge wie Sprühdosen mit brennbarem Treibmittel im Gerät.
▶Wenn Ihr Kühlgerät mit brennbarem Kühlmittel arbeitet, lassen Sie beim Aufstellen, Verrücken, Pflegen und Entsorgen des Gerätes besondere Vorsicht walten.
▶Bite wenden Sie sich vor der Entsorgung an den Kundendienst, wenn Ihr Gerät brennbare Kühlmittel nutzt.
2-VorgeseheneAnwendung
2.1 Vorgesehene Anwendung
Ihr neues Gerät ist zum Einsatz im Haushalt und bei ähnlichen Anwendungen vorgesehen. Wie:
– Mitarbeiterküchen in Geschäften, Büros und dergleichen
- Hotel- und Motelzimmer und dergleichen
– Private Zimmervermietung
- Verpflegung vor Ort sowie ähnliche nichtkommerzielle Zwecke.
Ihr neues Gerät dient lediglich zum Einfrieren von Lebensmitteln. Es wurde speziell zum Einsatz in trockenen Räumen im Haushalt entwickelt. Das Gerät darf nicht für kommerzielle oder gewerbliche Zwecke eingesetzt werden. Bei Bedarf können Sie das Gerät auch zum kurzzeitigen Lagern frischer Lebensmittel verwenden.
Veränderungen des Gerätes sind nicht zulässig. Missbrauch kann zu Gefährdungen und zum Verlust der Garantieansprüche führen.
2.2 Zubehör
Schauen Sie sich das Zubehör und Dokumentation gemäß dieser Liste an:
2.2
Eiswürfelbereiter
(verfügbar für
H3F280/320*SAAU1)
Abstandshalter mit Eisschaufel
(verfügbar für
H3F-320*TAAU1)
Energie-
kennzeichnung
Oberes linkes Scharnier (Türanschlag kann ngekehrt werden)
Abdeckung des oberen linken Scharniers
Garantiekarte Konnektivität— Schnellanleitung
Hinweis: Unterschiede
Aufgrund technischer Änderungen und leicht unterschiedlicher Modelle können einige Abbildungen in dieser Anleitung ein wenig von Ihrem Gerät abweichen.

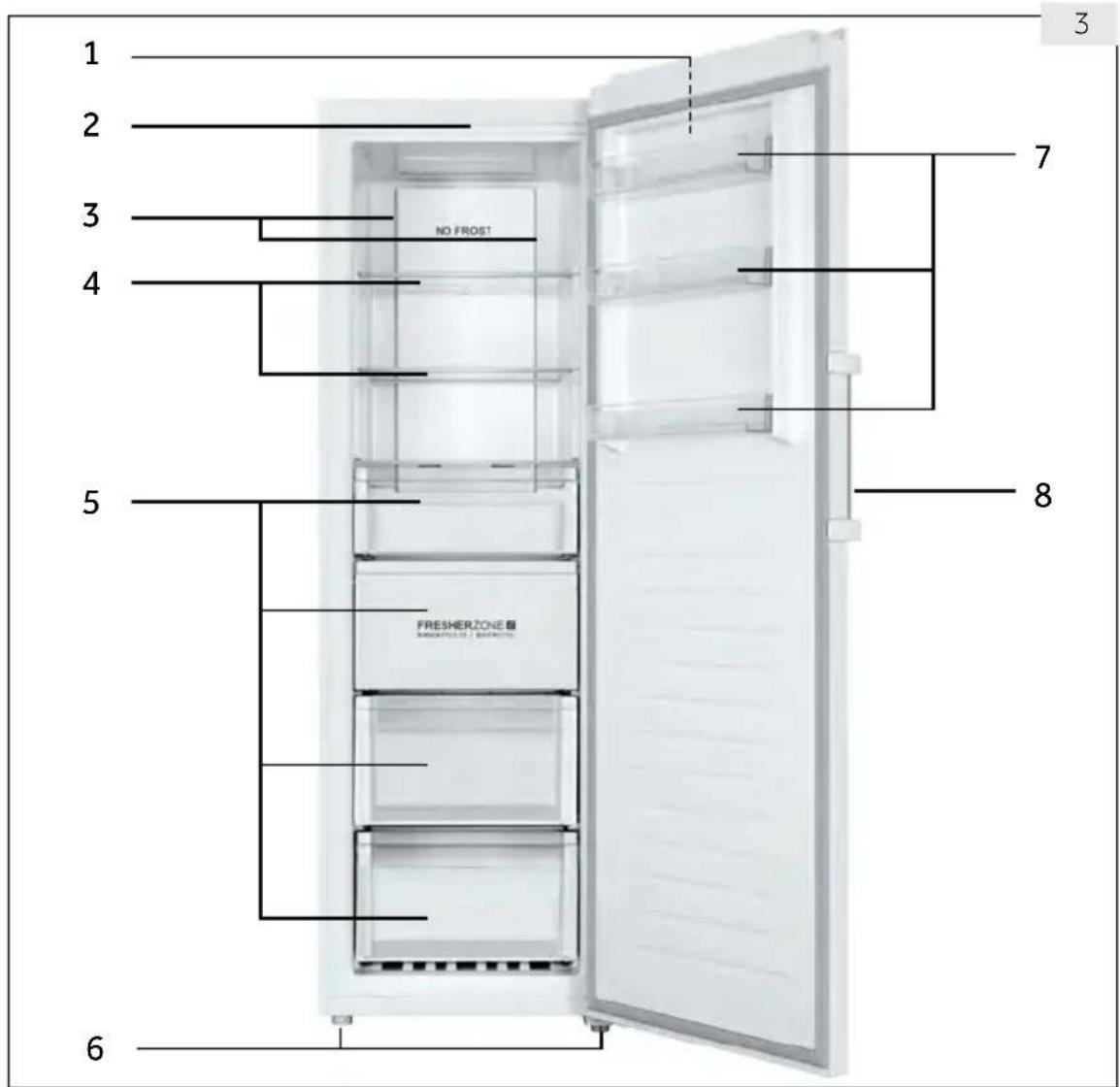

Abbildung des Gerätes (Abbildung 3)
1 Bedienf eld
2 LED-Beleucht ung
3 Multi-Luft zirkulation
4 Glasablagen
5 Schubladen
6 Ver stellbare Füße
7 Entnehmbar e Türablagen
8 T ürgriff

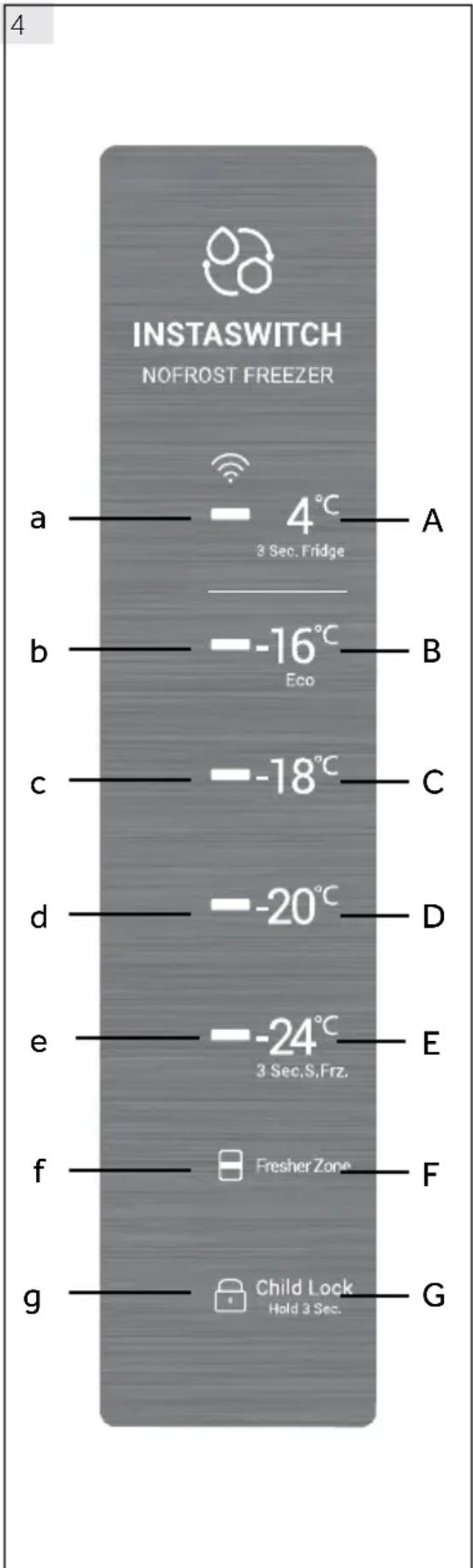

Bedienfeld (Abbildung 4)
A Kühlen
B Öko-Gefrieren
C Gefrieren
D Gefrieren
E Gefrieren und Supergefrieren
F Fresher Zone
G Kindersicherung
5.1 Vor dem ersten Einsatz
▶Entfernen Sie das gesamte Verpackungsmaterial, halten Sie das Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf umweltfreundliche Weise.
▶R einigen Sie das Gerät außen und innen mit Wasser und einem sanften Spülmittel, bevor Sie Lebensmittel hineingeben.
▶Nachdem das Ger ät gerade aufgestellt und gründlich gereinigt wurde, warten Sie mindestens 6 Stunden ab, bevor Sie es an die Stromversorgung anschließen. Schauen Sie sich den Abschnitt „Installation“ an.
▶Lassen Sie das Ger ät 2 Stunden lang mit Maximaleinstellungen vorkühlen, bevor Sie Lebensmittel hineingeben. Dazu stellen Sie die Temperatur auf -20 °C oder -24 °C ein.
5.2 Ein- und ausschalten
Ihr neues Gerät läuft an, sobald Sie es mit der Stromversorgung verbinden.
▶Die Tiefkühltemperatur wird automatisch auf -18 °C eingestellt. Dies ist die empfohlene Einstellung, die sich beim Tiefkühlen als optimal bewährt hat. Bei Bedarf können Sie die Temperaturen auch selbst einstellen. Lesen Sie bitte unter „Temperatur einstellen“ nach.
Die Indikatoren (A bis G) blinken einmal. Das Display schaltet sich 30 Sekunden nach dem Schließen der Tür ab. Eventuell wird die Bedienfeldsperre aktiv.
weitinVoreinstellungen
▶ Ihr Gerät ist ab Werk auf die empfohlene Temperatur -18 °C voreingestellt. Unter normalen Umgebungsbedingungen sollten Sie nichts daran ändern.
▶Wenn Sie das Gerät zum ersten Mal oder nach längerem Nichtgebrauch mit der Stromversorgung verbinden und damit einschalten, kann es bis zu 12 Stunden dauern, bis die vorgegebene Temperatur erreicht ist.
Nehmen Sie vor dem Abschalten alle Lebensmittel aus dem Gerät. Zum vollständigen Abschalten ziehen Sie den Netzstecker aus der Steckdose.
5.3 Display-Bereitschaftsmodus
Wenn Sie die Tür schließen, schaltet sich das Display nach 30 Sekunden von selbst ab, wenn Sie keine Tasten betätigen. Das Display wird automatisch gesperrt. Wenn Sie eine Taste berühren oder die Tür öffnen, schaltet sich das Display wieder ein.
5.4 Display sperren und freigeben
Automatische Sperre
Das Display sperrt sich nach 30 Sekunden von selbst, wenn keine Tasten betätigt werden.
Manuell sperren
Bei freigegebenem Display: Halten Sie die Kindersicherung-Taste („Child Lock“, G) 3 Sekunden lang gedrückt, bis Sie einen Signalton hören. Der Kindersicherung-Indikator (G) leuchtet auf, das Display ist gesperrt. Bei gesperrtem Display: Halten Sie die Kindersicherung-Taste („Child Lock“, G) 3 Sekunden lang gedrückt, bis Sie einen Signalton hören. Der Kindersicherung-Indikator (G) erlischt, das Display ist wieder freigegeben.
weihinDisplaysperre
Bei gesperrtem Display sind Funktionen wie Temperatureinstellung oder Supergefieren nicht wählbar. Sofern Sie es dennoch probieren, blinkt der Kindersicherung-Indikator dreimal, erinnert Sie damit daran, dass das Display gesperrt ist.
5.5 Temperatur einstellen
Bei freigegebenem Display können Sie mit den Temperaturtasten unterschiedliche Temperaturen einstellen. Bei jeder Tastenbetätigung hören Sie einen Signalton.
Bei den Modi Gefrieren, Sanftgefrieren (-7 °C, B) und Kühlen (4 °C, A) für unterschiedliche Aufbewahrungszwecke gibt es sehr deutliche Temperaturunterschiede. Lagern Sie die Lebensmittel im Kühlgerät entsprechend um, bevor Sie die Modi ändern, damit die Lebensmittel nicht verderben.
5.6 Gefrieren (-16 bis -24 °C) (B - E)
Bei freigegebenem Display können Sie durch Berühren der Temperaturtasten unterschiedliche Temperaturen einstellen. Dabei leuchten die Indikatoren links neben der jeweiligen Taste auf oder erlöschen. Sie können die Temperatur auf -16 °C, -18 °C, -20 °C und -24 °C einstellen.
5.7 Kühlen (4 °C) (A)
Wenn Sie bei freigegebenem Display die Taste 4 °C (A) 3 Sekunden lang gedrückt halten, leuchtet der Indikator auf, Ihr Kühlgerät arbeitet nun wie ein Kühlschrank. Nach einer Weile wird die Temperatur bei etwa 4 °C gehalten.
5.8 Supergefrieren (E)
Supergefrieren eignet sich perfekt zum schnellen Einfrieren in kurzer Zeit. Dabei werden auch die Nährstoffe Ihrer Speisen weitestgehend erhalten. Sorgen Sie mit der Supergefrieren-Funktion für eine besonders geringe Temperatur, bevor Sie viele Lebensmittel auf einmal in den Gefrierschrank geben.
Bei freigegebenem Display halten Sie die Taste -24 °C (E) 3 Sekunden lang gedrückt. Die Indikatoren (b - e) leuchten auf – Ihr Gefrierschrank arbeitet nun mit besonders geringer Temperatur. Zum manuellen Abschalten der Supergefrieren-Funktion wiederholen Sie den obigen Schritt. Sofern Sie die Funktion nicht manuell abschalten, schaltet sie sich nach 50 Stunden von selbst ab.
Wenn Sie eine größere Menge Lebensmittel auf einmal einfrieren möchten, sollten Sie die Funktion 24 Stunden zuvor einschalten. Die Funktion schaltet sich nach 50 Stunden von selbst ab. Natürlich steigt der Stromverbrauch etwas an, wenn diese Funktion aktiv ist.
welitinSupergefrieren
Beim Supergefrieren lässt sich die Temperatur nicht einstellen. Wenn Sie es dennoch versuchen, blinkt der Supergefrieren-Indikator dreimal, zeigt damit an, dass Ihr Gefrierschrank gerade mit Supergefrieren arbeitet.
5.9 Fresher Zone (F)
Im Tiefkühlbetrieb können Sie die Frischzone zum Schockgefrieren einsetzen: die gesamte Zone lässt sich ganz schnell auf die Tiefkühltemperatur abkühlen
Wenn die Temperatur auf -16 °C oder niedriger eingestellt ist, tippen Sie auf die Frischzone-Taste (F) – die Frischzone-Anzeige (f) leuchtet auf, die Schnellkühlfunktion wird aktiv.
Die Funktion schaltet sich automatisch ab, wenn die richtige Temperatur erreicht ist, spätestens jedoch nach 24 Stunden. Wenn Sie die Funktion vorzeitig abschalten möchten, wiederholen Sie einfach die obigen Schritte.
Im Kühlbetrieb können Sie die Frischzone zum Schnellkühlen benutzen: die gesamte Zone lässt sich ganz schnell auf die Kühltemperatur bringen.
Wenn die Temperatur auf 4 °C eingestellt ist, tippen Sie auf die Frischzone-Taste (F) – die Frischzone-Anzeige (f) leuchtet auf, die Schnellkühlfunktion wird aktiv. Die Funktion schaltet sich automatisch ab, wenn die richtige Temperatur erreicht ist, spätestens jedoch nach 3 Stunden. Wenn Sie die Funktion vorzeitig abschalten möchten, wiederholen Sie einfach die obigen Schritte.
Schalten Sie die Frischzone zuerst ab, bevor Sie von Tiefkühlen auf Kühlen umschalten – und umgekehrt."
5.10 Öko-Gefrieren (-16 °C) (B)
Bei freigegebenem Display schalten Sie mit der Taste -16 °C (B) zum Öko-Gefrieren um. Bei dieser Betriebsart wird weniger Strom verbraucht, dennoch eine sehr gute Küh-lungsleistung erreicht. Zum Beenden des Öko-Gefrierens stellen Sie einfach eine andere Temperatur ein.
5.11 Einstellungsgedächtnis bei Stromunterbrechungen
Ihr Gefrierschrank merkt sich die letzten Einstellungen, vergisst diese auch nicht, falls der Strom ausfällt oder Sie den Netzstecker ziehen. Wenn die Stromversorgung wiederhergestellt wird, arbeitet das Gerät mit den Einstellungen weiter, die vor der Unterbrechung aktiv waren. Die Kindersicherung wird nicht gemerkt; beim Wiedereinschalten ist das Display freigegeben.
5.12 Tür-offen-Alarm
Wenn die Gerätetür länger als eine Minute am Stück geöffnet bleibt, hören Sie drei Signaltöne in kurzen Abständen. Die Signaltöne wiederholen sich alle 30 Sekunden, solange die Tür geöffnet bleibt. Sobald Sie die Tür schließen, spätestens aber nach 7 Minuten kehrt wieder Stille ein. Die Signaltöne verstummen, die Beleuchtung erlischt.
5.13 Hochtemperatur-Alarm
Ihr Kühlgerät ist mit einem Hochtemperatur-Alarm ausgestattet. Wenn beim Gefrieren oder Supergefrieren die aktuelle Temperatureinstellung blinkt, dabei Signaltöne zu hören sind, diese auch beim Betätigen einer beliebigen Taste nicht verstummen, ist die Innentemperatur des Gerätes zu hoch. Schauen Sie nach, ob die Gerätetür richtig geschlossen ist. Eventuell wurden aber auch größere Mengen noch warmer Speisen in das Gerät gegeben – dadurch steigt die Innentemperatur natürlich auch an. In diesem Fall sollte die Temperaturanzeige nach einer Weile zu blinken aufhören. Falls sich das Blinken über längere Zeit fortsetzt, die Signaltöne auch nach Abschalten (durch Betätigen einer beliebigen Taste) wieder zu hören sind, wenden Sie sich bitte an den Kundendienst.
5.14 Fehleranzeigen
Ihr Gefrierschrank kann Fehler anzeigen. Falls es zu einem Fehler kommt, signalisiert das Display unterschiedliche Fehler durch Blinken. In diesem Fall ist es gut möglich, dass das Gerät nach wie vor kühlt – wenden Sie sich dennoch so schnell wie möglich an den Kundendienst.
5.15 Wi-Fi
Wenn Ihr Kühlgerät per Wi-Fi verbunden ist, können Sie das Gerät auch aus der Ferne steuern: Temperatur einstellen, Supergefrieren- und Frischzone-Funktionen ein- und ausschalten. Außerdem können Sie sich über die App Bescheid geben lassen, wenn die Tür nicht richtig geschlossen wurde oder etwas mit den Temperaturen nicht stimmt.
6 – Tipps zum Energiesparen
Tipps zum Energiesparen
▶A chten Sie darauf, das Gerät an einer gut belüfteten Stelle aufzustellen (lesen Sie unter „Installation“ nach).
▶S tellen Sie das Gerät nicht im prallen Sonnenlicht, auch nicht in der Nähe von Wärmequellen (z. B. Herd, Heizung) auf.
▶Ver zichten Sie auf extrem geringe Temperatureinstellungen, wenn diese nicht nötig sind. Natürlich steigt der Energieverbrauch mit der Kühlungsleistung.
▶Lassen Sie w arme Speisen erst abkühlen, bevor Sie diese in das Gerät geben.
▶Öffnen Sie die Ger ätetür möglichst selten, dann auch nur so kurz wie möglich.
▶A chten Sie darauf, dass sich die Türen immer komplett schließen, keine Lebensmittel im Weg sind. Halten Sie die Türdichtungen sauber.
▶Tauen Sie gefrorene Lebensmittel im Kühlschrank auf.
▶R einigen Sie die Rückwand des Gerätes regelmäßig. Mehr Staub bedeutet höheren Energieverbrauch.
7 – Ausstattung

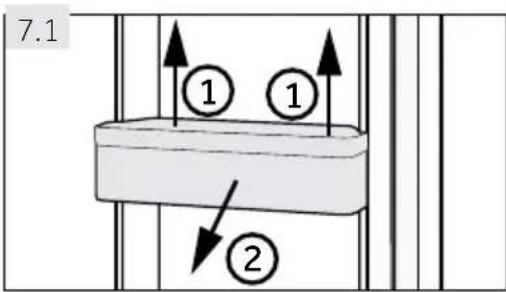

7.1 Entnehmbare Türablagen
Die Türablagen lassen sich zum Reinigen herausnehmen:
Fassen Sie die Ablage mit den Händen an beiden Seiten, heben Sie die Ablage an (1), ziehen Sie die Ablage anschließend nach vorne heraus (2). Schauen Sie sich Abbildung 7.3 an.
Zum Wiedereinsetzen der Türablage gehen Sie in umgekehrter Reihenfolge vor.
7.2 Glasablagen
- Z um Entnehmen einer Ablage heben Sie diese zunächst an der hinteren Kante an (1), anschließend ziehen Sie die Ablage nach vorne heraus (2). Werfen Sie einen Blick auf Abbildung 7.2.
- Z um Wiedereinsetzen setzen Sie die Ablage auf die Nasen an beiden Seiten, danach schieben Sie die Ablage ganz nach hinten, bis die Ablage in die Schlitze an den Seiten greift.
WARNUNG!
Ziehen Sie vor dem Reinigen den Netzstecker aus der Steckdose.

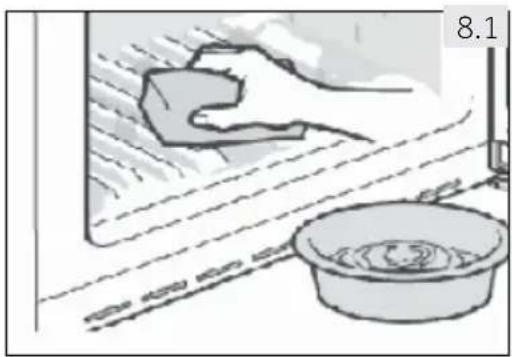

8.1 Allgemeines
Reinigen Sie das Gerät am besten dann, wenn es möglichst leer ist.
WARNUNG!
▶Verzichten Sie bei der Reinigung unbedingt auf harte Bürsten, Drahtbürsten, Pulverreiniger, Benzin, Lösungsmittel, Azeton und ähnliche Mittel, auch auf saure oder alkalische Mittel. Auf der absolut sicheren Seite sind Sie, wenn Sie ein spezielles Reinigungsmittel für Kühlgeräte verwenden.
▶Sprühen Sie das Gerät bei der Reinigung nicht ein, spülen Sie es nicht aus.
▶Schaben Sie Eis nicht mit scharfen Gegenständen von den Oberflächen. – Man rutscht sehr leicht ab und beschädigt dabei den Kühlkreislauf unreparierbar.
▶Verwenden Sie keine Sprays, elektrische Heizungen, Haartrockner, Dampfreiniger oder andere Wärmequellen; andernfalls kann es zu Beschädigungen der Kunststoffteile kommen.
▶Reinigen Sie die kalten Glasablagen nicht mit heißem Wasser! Plötzliche Temperaturänderungen können das Glas springen lassen.
▶Berühren Sie die Innenflächen Ihres Gefrierschranks nicht mit den Händen, insbesondere nicht mit nassen Händen – die Hände können im Handumdrehen festfrieren.
▶Falls die Temperatur im Geräteinneren einmal ansteigen sollte, kontrollieren Sie den Zustand der eingefrorenen Lebensmittel.
▶Versuchen Sie nicht, das Gerät selbst reparieren. Falls eine Reparatur ansteht, wenden Sie sich bitte an unseren Kundendienst.
▶Halten Sie die Türdichtungen stets peinlich sauber.
▶Reinigen Sie den Innenraum und das Gehäuse des Gerätes mit einem weichen Tuch oder einem Schwamm (kein Scheuerschwamm!). Feuchten Sie das Tuch oder den Schwamm mit ein wenig warmem Wasser und einem sanften Haushaltsreiniger an (Abbildung 8.1).
▶Danach mit etwas klarem Wasser nachwischen, dann mit einem weichen Tuch gut trocknen.
▶Versuchen Sie keinesfalls, Teile des Gerätes in der Spülmaschine zu reinigen.
▶Reinigen Sie das Zubehör ausschließlich mit warmem Wasser und einem sanften Haushaltsreiniger.
8 – Reinigung und Pflege
8.2 Längere Nichtbenutzung
Falls Sie das Gerät längere Zeit nicht benutzen:
▶Nehmen Sie sämtliche Speisen heraus.
▶Ziehen Sie den Net zstecker aus der Steckdose.
▶Reinigen Sie das Gerät wie weiter oben beschrieben.
▶Lassen Sie die Gerätetür und die Schubladen offen stehen, damit sich kein Schimmel im Inneren bilden kann.
Nehmen Sie am besten die Tür des Gerätes ab (dazu öffnen Sie die Tür und halten diese gut fest, bevor Sie die Schrauben herausdrehen), damit keine Kinder oder Haustiere in das Gerät klettern und darin eingeschlossen werden können.
weHsinAbschalten
Damit Ihr Gerät möglichst lange hält, schalten Sie es nur dann ab, wenn es wirklich nötig ist.
8.3 Gerät umsetzen oder transportieren
- Nehmen Sie sämtliche Lebensmit tel aus dem Gerät, ziehen Sie den Netzstecker.
- Fixier en Sie die Ablagen und andere bewegliche Teile im Gefrierschrank mit Klebeband.
- S chließen Sie die Tür, fixieren Sie die Tür mit Klebeband.
- Neigen Sie den Gefrier schrank nicht um mehr als 45°; andernfalls kann das Kühlungs-system beschädigt werden.
- Wickeln Sie die Füße des Gefrierschranks ein, damit diese nicht den Boden zerkratzen. Versuchen Sie niemals, den Gefrierschrank mit Gewalt zu bewegen.
WARNUNG!
▶Versuchen Sie nicht, das Gerät an den Griffen anzuheben.
▶Legen Sie das Gerät niemals flach auf den Boden.
Viele Probleme können Sie auch selbst ohne Expertenwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und probieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wenden. Lesen Sie unter „Kundendienst“ nach.
WARNUNG!
▶Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie das Gerät pflegen oder warten.
▶Da elektrische Laienarbeiten zu schweren Folgeschäden führen können, sollten solche Tätigkeiten nur von Elektrofachleuten ausgeführt werden.
▶Falls das Netzkabel beschädigt wird, lassen Sie dies nur vom Hersteller, seinem Kundendienst oder einer ähnlich sachkundigen Person (zum Beispiel Elektriker) austauschen, damit es nicht zu Gefährdungen kommt.
Akustische Warntöne können Sie durch Betätigen einer beliebigen Taste abschalten.
9.1 Problemlösung
Problem Mögliche Ursache Mögliche Lösung
| Der Kompressor läuft nicht. | • D er Netzstecker steckt nicht oder nicht richtig in der Steckdose. | • S chließen Sie den Netzstecker an. |
| Das Gerät springt häufig an oder arbeitet sehr lange. | • Die Innen- oder Außent emperatur ist zu hoch.• Das Ger ät wurde eine Zeit lang nicht mit Strom versorgt.• Die Ger ätetür wurde nicht richtig geschlossen.• Die Gerätetür wurde zu oft oder zu lange geöffnet.• Die T emperatur ist sehr niedrig eingestellt.• Die T ürdichtung ist verschmutzt, verschlissen, eingerissen oder sitzt nicht richtig.• Das Ger ät wird nicht richtig belüftet.• Im Innenr aum hat sich Eis gebildet. | • In diesem Fall ist es normal, dass das Gerät länger arbeitet.• Ge wöhnlich dauert es 8 – 12 Stunden, bis das Gerät die vor-eingestellte Temperatur erreicht hat.• Schließen Sie die Tür, vergewis-sern Sie sich, dass das Gerät absolut gerade auf dem Boden steht, die Tür nicht durch Lebensmittel oder Behälter blockiert wird.• Öffnen Sie die Tür möglichst selten.• S tellen Sie die Temperatur etwas höher ein. Es braucht etwa 24 Stunden, bis die Temperatur stabil bleibt.• R einigen Sie die Türdichtung oder lassen Sie diese vom Kundendienst austauschen.• S orgen Sie für ordentliche Belüftung.• Tauen Sie das Gerät ab. |
| Problem Mögliche Ursache Mögliche Lösung | ||
| Das Gerät gibt selt-same Geräusche von sich. | Das Ger ät steht nicht gerade.Das Ger ät berührt einen Gegen-stand in der Nähe.Das Ger ät steht auf einem Holz-boden oder in der Nähe einer Holzwand. | Stellen Sie das Gerät gerade auf.Entf ernen Sie Gegenstände in der Nähe des Gerätes.Hol z verstärkt die Betriebsge-räusche. Stellen Sie das Gerät an einer anderen Stelle auf. |
| Das Gerät klickt. | Dies ist ganz normal. Das Klicken entsteht, wenn sich der Kühlkreis-lauf ein- und ausschaltet. | – |
| Es gibt ein leises Geräusch, das wie fließendes Wasser klingt. | Dies ist gan z normal. | – |
| Das Gerät hört sich ein bisschen wie ein Motor an. | D er Kühlkreislauf hat sich gerade eingeschaltet. Dies ist völlig nor-mal. | – |
| Die Innentempera-tur ist zu hoch. | Die T emperatur ist zu hoch einge-stellt.Sie haben w arme oder noch heiße Speisen in das Gerät gegeben.Sie haben zu viele Lebensmit tel auf einmal in das Gerät gegeben.Die Lebensmit tel liegen zu eng beieinander.Die T ür ist nicht richtig geschlos-sen.Die Gerätetür wurde zu oft oder zu lange geöffnet. | S tellen Sie die Temperatur neu ein.Lassen Sie Speisen immer abkühlen, bevor Sie diese in das Gerät geben.Geben Sie immer nur möglichst kleine Mengen in das Gerät.Lassen Sie et was Abstand zwischen den Lebensmitteln, damit die Luft zirkulieren kann.Schließen Sie die Gerätetür.Öffnen Sie die Tür möglichst selten. |
| Die Innentempera-tur ist zu niedrig. | Die T emperatur ist zu niedrig ein-gestellt.Die S upergefrieren-Funktion ist aktiv oder wurde zu lange genutzt. | S tellen Sie die Temperatur neu ein.S chalten Sie das Supergefrie-ren ab. |
| Feuchtigkeit sammelt sich an den Oberflächen des Gerätes. | Das Ger ät steht an einer zu war-men oder zu feuchten Stelle. | Dieser Effekt tritt bei feuchtem Klima sehr oft auf, lässt nach, sobald die Luftfeuchtigkeit ab-nimmt. Nehmen Sie die Feuch-tigkeit mit einem Tuch auf. |
| Starke Eisbildung im Gerät. | Die Speisen wur den nicht richtig verpackt.Die T ür ist nicht richtig geschlos-sen.Die Gerätetür wurde zu oft oder zu lange geöffnet.Die T ürdichtung ist verschmutzt, verschlissen, eingerissen oder sitzt nicht richtig.E twas im Inneren verhindert, dass sich die Tür richtig schließt. | Verpack en Sie die Speisen immer gut.Schließen Sie die Gerätetür.Öffnen Sie die Tür möglichst selten.R einigen Sie die Türdichtung oder lassen Sie diese vom Kun-dendienst austauschen.S etzen Sie die Ablagen, Türablagen oder Behälter um, damit sich die Tür richtig schlie-ßen kann. |
| Das Kühlsystem funktioniert nicht. | D er Netzstecker steckt nicht oder nicht richtig in der Steckdose.E twas stimmt nicht mit der Stromversorgung. | Schließen Sie den Netzstecker an.Ver gewissern Sie sich, dass die Stromversorgung im Raum richtig funktioniert. Wenden Sie sich an Ihren Energieversorger! |
| Die Gehäuseseiten und ein Teil der Tür werden warm. | Dies ist gan z normal. | - |
| Sie hören ein Alarmsignal. | Die T ür ist offen.Die Innent emperatur ist zu hoch. | S chließen Sie die Tür oder stellen Sie den Alarm manuell ab. |
| Die Tür lässt sich nur mit Mühe öffnen. | Im Betrieb entst eht ein Vakuum im Gerät. | Öffnen Sie die Tür nicht ruckartig. |
| Die Tür lässt sich nicht richtig schließen. Es verbleibt immer ein kleiner Spalt. | Bei sehr geringen T emperaturen kann sich die Türdichtung verhärten und etwas verformen. | E rwärmen Sie die verformte Stelle der Dichtung mit einem Haartrockner (mindestens 20 cm Abstand einhalten!) oder drücken Sie ein heißes Handtuch darauf.W enn die Dichtung wieder weich geworden ist, schließen Sie die Tür und drücken sie fest zu. |
9.2 Stromunterbrechungen
Bei Stromunterbrechungen sollte die Temperatur im Innenraum etwa 18 Stunden lang niedrig genug bleiben, damit Lebensmittel nicht verderben. Bei längeren Stromunterbrechungen (besonders im Sommer) beachten Sie bitte die folgenden Tipps:
▶Öffnen Sie die Tür so selten wie möglich.
▶ Geben Sie bei Stromunterbrechungen keine weiteren Lebensmittel in das Gerät.
Wenn Sie schon zuvor von einer Stromunterbrechung erfahren, die Unterbrechung nicht länger als 15 Stunden dauern sollte, bereiten Sie etwas Eis und stellen dieses in einem Behälter möglichst weit oben in den Innenraum.
Da die Innentemperatur bei Stromunterbrechungen natürlich mit der Zeit ansteigt, verringern sich die Lagerzeiten Ihrer Lebensmittel. Aufgetaute oder angetaute Lebensmittel sollten nicht mehr gegessen werden, damit es nicht zu gesundheitlichen Risiken kommt. In vielen Fällen können Sie solche Lebensmittel möglichst kurzfristig kochen oder braten, danach wieder einfrieren.
wein Gedächtnisfunktion bei Stromunterbrechungen
Nach Stromunterbrechungen arbeitet das Gerät wieder mit den zuvor festgelegten Einstellungen weiter.
10.1 Auspacken
WARNUNG!
▶Das Gerät ist schwer. Transportieren und verrücken Sie es grundsätzlich immer nur zu zweit.
▶Halten Sie sämtliches Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf umweltfreundliche Weise.
▶ Holen Sie das Gerät aus der Verpackung.
▶Entfernen Sie das gesamte Verpackungsmaterial.
10.2 Umgebungsbedingungen
Die Raumtemperatur sollte zwischen 10 und 43 °C liegen, da sich die Außentemperatur auf die Innentemperatur des Gerätes und seinen Energieverbrauch auswirkt. Stellen Sie das Gerät nicht in der Nähe anderer Geräte auf, die Wärme abgeben (Öfen, andere Kühlgeräte und dergleichen). Falls es nicht anders geht, sorgen Sie für eine gute Isolierung.

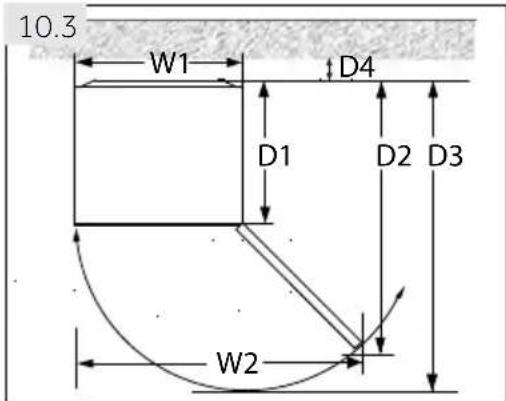

10.3 Platzbedarf
Platzbedarf zum Öffnen der Tür (Abbildung 10.3):
| Breitein mmB1 B2 T1 T2 T3 T4 | Tiefein mm | Wandabstandin mm |
| 595 955 592 1105 1215 | 100 |

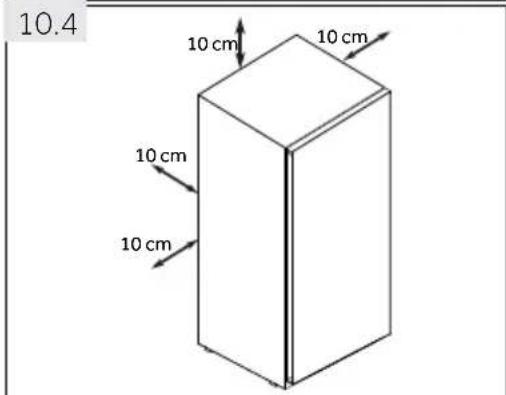

10.4 Belüftung
Damit das Gerät ausreichend belüftet werden kann, müssen Sie die nötigen Abstände einhalten (Abbildung 10.4).

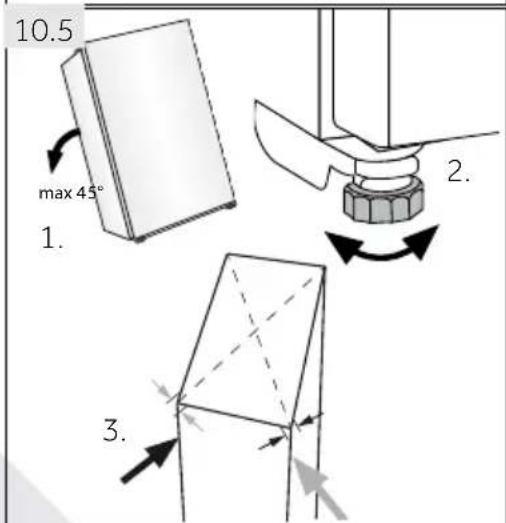

10.5 Gerät gerade aufstellen
Das Gerät muss auf einem ebenen und stabilen Untergrund aufgestellt werden. Falls Sie das Gerät auf einen Sockel stellen, muss dieser aus robusten und feuerfesten Materialien bestehen. Versuchen Sie niemals, das Hartschaummaterial der Verpackung als Sockel zu missbrauchen. Es hält NICHT.
- Neigen Sie das Gerät ein wenig nach hinten (Abbildung 10.5).
- Stellen Sie die Füße so ein, dass das Gerät absolut gerade steht – kontrollieren Sie bei Bedarf mit einer Wasserwaage.
- Sie können die Stabilität prüfen, indem Sie sanft mit der Hand gegen die Kanten stoßen. Ein leichtes Schwanken ist in Ordnung, wenn es in beiden Richtungen identisch ausfällt. Falls das Gerät nicht gerade steht, kann sich der Rahmen verziehen. Dies wiederum kann dazu führen, dass die Türdichtungen nicht mehr richtig funktionieren. Wenn das Gerät hinten ein kleines bisschen niedriger steht, lässt sich die Tür leichter schließen.

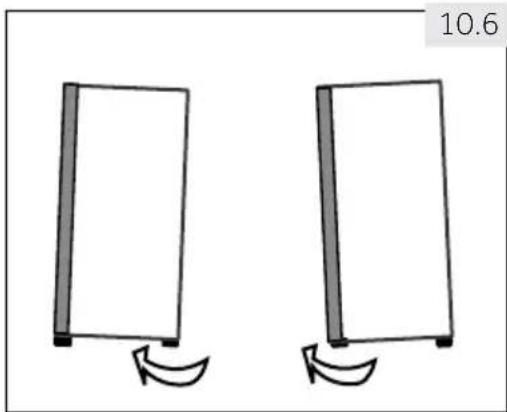

10.6 Füße verstellen
Falls Ihr Gefrierschrank nicht gerade steht, können Sie dies in den meisten Fällen durch Verstellen der Füße ausgleichen: Zum Heraus- und Hereinschrauben der Füße drehen Sie diese in Pfeilrichtung (Abbildung 10.6):
▶Beim Dr ehen im Uhrzeigersinn hebt sich das Gerät.
▶Dur ch Drehen gegen den Uhrzeigersinn senken Sie das Gerät ab.
Ein wartungsfreies Schmiermittel befindet sich in einer Kapsel am Kompressor. Falls das Gerät beim Transport gekippt wird (und dies geschieht fast immer), kann dieses Öl in das Leitungssystem des Gerätes laufen. Daher müssen Sie das Gerät erst 6 Stunden lang aufrecht stehen lassen, bevor Sie den Netzstecker einstecken – so kann das Öl wieder zurück in die Kapsel laufen (Abbildung 10.7).
10.8 Elektrischer Anschluss
Vor sämtlichen Anschlussarbeiten prüfen:
▶Stromversorgung, Steckdose und Sicherung passen zu den Angaben auf dem Typenschild.
▶Die Steckdose ist geerdet (Schukosteckdose), es werden keine Mehrfachsteckdosen oder Verlängerungskabel verwendet.
▶Net zstecker und Steckdose (Schukosteckdose!) passen perfekt zueinander.
Schließen Sie den Netzstecker an eine korrekt installierte Steckdose an.
WARNUNG!
Damit es nicht zu Gefährdungen kommt, müssen beschädigte Netzkabel vom Kunden-dienst ausgetauscht werden (schauen Sie sich die Garantiekarte an).
10.9 Türanschlag (Öffnungsrichtung) ändern
Prüfen Sie vor der Inbetriebnahme, ob der Türanschlag (die Öffnungsrichtung) je nach Aufstellungsort oder Gewohnheit besser von rechts (wie bei Lieferung) nach links geändert werden sollte.
WARNUNG!
▶Das Gerät ist schwer. Zum Ändern des Türanschlags brauchen Sie einen Helfer.
▶Ziehen Sie immer zuerst den Netzstecker aus der Steckdose, bevor Sie jegliche Arbeiten am Gerät ausführen.
▶Neigen Sie das Gerät nie um mehr als 45 °, damit es nicht zu Beschädigungen des Kühlsystems kommt.

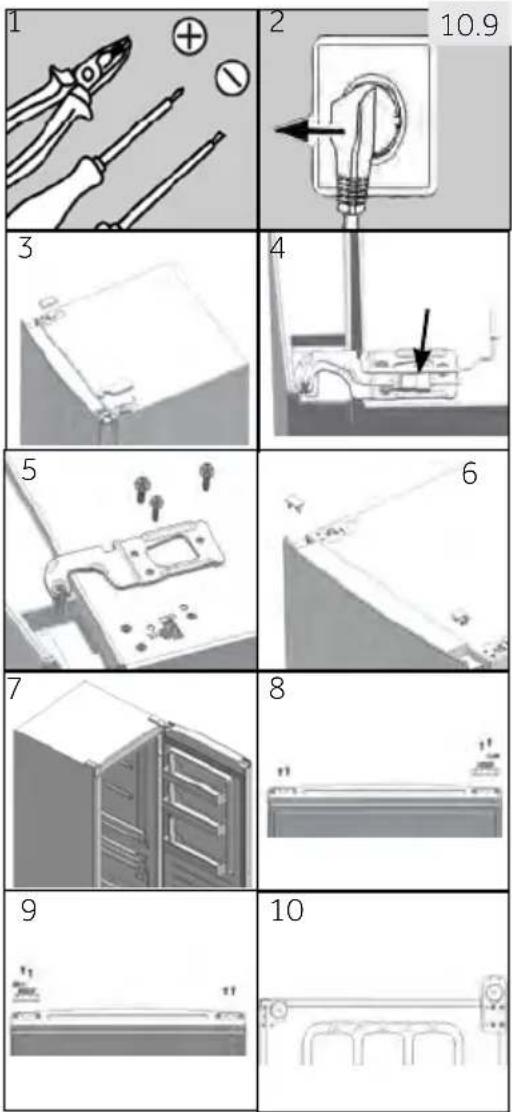

Schritte (Abbildung 10.9):
- Legen Sie die passenden W erkzeuge bereit.
-
Ziehen Sie den Net zstecker.
-
Entfernen Sie die Öffnungsabdeckung und Scharnierabdeckung.
-
Lösen Sie den Stecker am Verbindungskabel.
-
Drehen Sie die Schrauben heraus, lösen Sie das Scharnier.
-
Entfernen Sie die Abdeckung an der Tür. Entfernen Sie die Achsenabdeckung an der Tür.
-
Öffnen Sie die Tür, nehmen Sie die Tür ab.
-
Dr ehen Sie die Tür auf den Kopf, entfernen Sie die beiden Schrauben am Boden der Tür. Entfernen Sie zwei Schrauben, den Türstopper und die Achsenabdeckung am Boden der Tür.
-
Nehmen Sie den Türstopper aus dem letzten Schritt und die dünnere Achsenabdeckung aus dem Zubehörbeutel zur Hand, befestigen Sie diese mit zwei Schrauben. Drehen Sie die beiden Schrauben an der anderen Seite der Tür hinein.
-
Neigen Sie das Gehäuse etwas nach hinten, entfernen Sie vier Schrauben, dann das untere Scharnier.
- Entfernen Sie die Schraube und die Achsenabdeckung. Entfernen Sie die Scharnierachse, setzen Sie diese in die Öffnung daneben ein.
- Nehmen Sie die dickere Achsenabdeckung aus dem Zubehörbeutel. Fixieren Sie diese mit der Schraube aus dem letzten Schritt.
- Fixier en Sie das Scharnier auf der anderen Gehäuseseite mit vier Schrauben.
- Ziehen Sie das linksseitige Verbindungsk abel an der anderen Seite der Tür heraus, führen Sie dieses durch die Achsenabdeckung aus Schritt 5, bringen Sie die Achsenabdeckung an. Bringen Sie die Öffnungsabdeckung auf der rechten Seite an.
- Montier en Sie die Tür.
- Fixieren Sie das obere rechte Scharnier mit drei Schrauben.
- Verbinden Sie die Kabel.
- Fixieren Sie die obere linke Scharnierabdeckung und die Öffnungsabdeckung.
- Fertig.
11 – Technische Daten
11.1 Produktdatenblatt gemäß EU-Regulierung 1060/2010
| Marke | Haier | ||
| Modellbezeichnung | H3F-280*SAAU1 | H3F-320*SAAU1 | H3F-320*TAAU1 |
| Gerätekategorie Tiefkühlschrank | |||
| Energieeffizienzklasse | A++ A+++ | ||
| Jährlicher Energieverbrauch (kWh/Jahr) 1) | 260 285 | 189 | |
| Kühlraumvolumen (L) nicht zutreffend | |||
| Tiefkühlraumvolumen (L) **** 285 330 | |||
| Sterneinstufung **** | |||
| Temperatur anderer Fächer >14 °C nicht zutreffend | |||
| Eisfrei-System ja | |||
| Lebensmittelhaltbarkeit bei Stromausfall (Stunden) | 16 | ||
| Gefrierkapazität (kg/24 Stunden) | 19 21 | ||
| KlimaklasseDieses Gerät ist zum Einsatz bei Umgebungstemperaturen von 10 bis 43 °C vorgesehen. | SN-T | ||
| Per Luft übertragenes Betriebsgeräusch (db(A) re 1 pW) | 38 | ||
| Bauart freistehend | |||
^1) basierend auf Standardtestergebnissen über 24 Stunden. Tatsächlicher Energieverbrauch hängt von Einsatz und Aufstellungsort des Gerätes ab.
11.2 Zusätzliche technische Daten
| Spannung/Frequenz 220 – 240 V | Wechselspannung/50 Hz |
| Hauptsicherung (A) | 1.0 |
| Kühlmittel | R600a |
| Abmessungen (H × B × T in mm) H3F-280*SAAU1 | 171/59,5/67,5 |
| Abmessungen (H × B × T in mm) H3F-320*(S/T)AAU1 | 191/59,5/67,5 |
11.3 Vorgaben und Direktiven
Dieses Produkt erfüllt die Vorgaben sämtlicher zutreffenden EU-Direktiven mitsamt entsprechenden harmonisierten Standards zur Vergabe der CE-Kennzeichnung.
Wir empfehlen Ihnen unseren Haier-Kundendienst sowie die Verwendung von Originalersatzteilen.
Falls jemals Schwierigkeiten mit Ihrem Gerät auftreten sollten, schauen Sie sich zunächst den „Problemlösung“-Abschnitt an.
Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an
▶Ihren Händler vor Ort. Alternativ
besuchen den „Service & Unterstützung“-Bereich bei www.haier.com – hier finden Sie Telefonnummern, Antworten auf häufig gestellte Fragen sowie Hinweise zu Service- und Garantieleistungen.
Bitte halten Sie die folgenden Angaben bereit, wenn Sie sich an unseren Kundendienst wenden.
Die entsprechenden Angaben finden Sie auf dem Typenschild.
Modell ____
Seriennummer ____
Schauen Sie sich auch die mitgelieferte Garantiekarte an, wenn Sie Garantieleistungen in Anspruch nehmen möchten.
Bei allgemeinen geschäftlichen Anfragen wenden Sie sich bitte an unsere Niederlassungen in Europa:
| Europäische Haier-Niederlassungen | |||
| Land* Anschrift Land* Anschrift | |||
| Italien | Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALIEN | Frankreich | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANKREICH |
| Spanien Portugal | Haier Iberia SLPg. Garcia Faria, 49 – 5108019 BarcelonaSPANIEN | Belgien-FRBelgien-NLNiederlandeLuxemburg | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIEN |
| Deutschland Österreich | Haier Deutschland GmbHHewlett-Packard-Str. 461352 Bad HomburgDEUTSCHLAND | PolenTschechienUngarnGriechenlandRumänienRussland | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLEN |
| Vereinigtes Königreich (England) | Haier Appliances UK Co. Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRVK | ||
* Mehr Informationen finden Sie hier: www.haier.com
Automatische vergrendeling
10.8 Elektrische verbinding
11 - Technische gegevens
11.1 Productfiche conform regelEU Nr. 1060/2010
