H3F320FSAAU1 - Mrazák HAIER - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma H3F320FSAAU1 HAIER ve formátu PDF.
| Typ produktu | Vertikální mraznička No Frost |
| Značka | Haier |
| Model | H3F320FSAAU1 |
| Rozměry (V x Š x H) | 1910 x 595 x 675 mm |
| Užitný objem mrazení | 330 L |
| Mrazicí kapacita | 21 kg/24h |
| Energetická třída | A+++ |
| Roční spotřeba energie | 285 kWh/rok |
| Výdrž při výpadku proudu | 16 h |
| Klimatická třída | SN-T (10°C až 43°C) |
| Hlučnost | 38 dB(A) |
| Elektrické napájení | 220-240 V ~ 50 Hz, 1,0 A |
| Chladivo | R600a (isobutan) |
| Systém odmrazování | Automatické (No Frost) |
| Osvětlení | LED |
| Počet hvězdiček | 4 hvězdičky (****) |
| Speciální funkce | Super mrazení, Eco, Fresher Zone, dětská pojistka, Wi-Fi, alarm dveří a teploty, paměť výpadku |
| Příslušenství v balení | Zásobník na led, skleněné police, 5 zásuvek, dveřní přihrádky |
| Obrat dveří | Ano (levé/pravé) |
| Nastavitelné nožičky | Ano |
| Ovládací panel | Dotykový s LED displejem |
| Údržba | Čištění vlhkou houbou a jemným čisticím prostředkem; nepoužívejte ostré předměty |
Často kladené otázky - H3F320FSAAU1 HAIER
Dotazy uživatelů ohledně H3F320FSAAU1 HAIER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Mrazák ve formátu PDF zdarma! Najděte svůj návod H3F320FSAAU1 - HAIER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. H3F320FSAAU1 značky HAIER.
NÁVOD K OBSLUZE H3F320FSAAU1 HAIER
Vertikální mraznička
H3F-280*SAAU1
H3F-320*SAAU1
H3F-320*TAAU1
* - Barevný kód
CZ
Děkujeme Vám, že jste si zakoupili spotřebič Haier.
Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete důležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu.
Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spotřebič používat bezpečně a správně.
Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistěte předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bezpečné používání.
Popis
Obecné informace a tipy
Upozornění - Důležité poučení o bezpečnosti
Sdělení týkající se životního prostředí
Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhoďte do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpadu z domácnosti. Vraťte výrobek do místního zařízení pro recyklaci nebo se obraťte na svůj městský úřad.
ování!
Nebezpečí zranění nebo udušení!
Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte dveře a odmontujte západku dveří a těsnění.
1 - Bezpečnost ....4 2 - Běžný účel použití 8 3 - Popis spotřebiče....9 4 - Ovládací panel....10 5 - Použití 11 6 - Tipy na ušetření energie ....14 7 - Zařízení 14 8 - Péče a čištění....15 9 - Řešení problémů....17 10 - Instalace....20 11 - Technické údaje 24 12 - Zákaznický servis....25

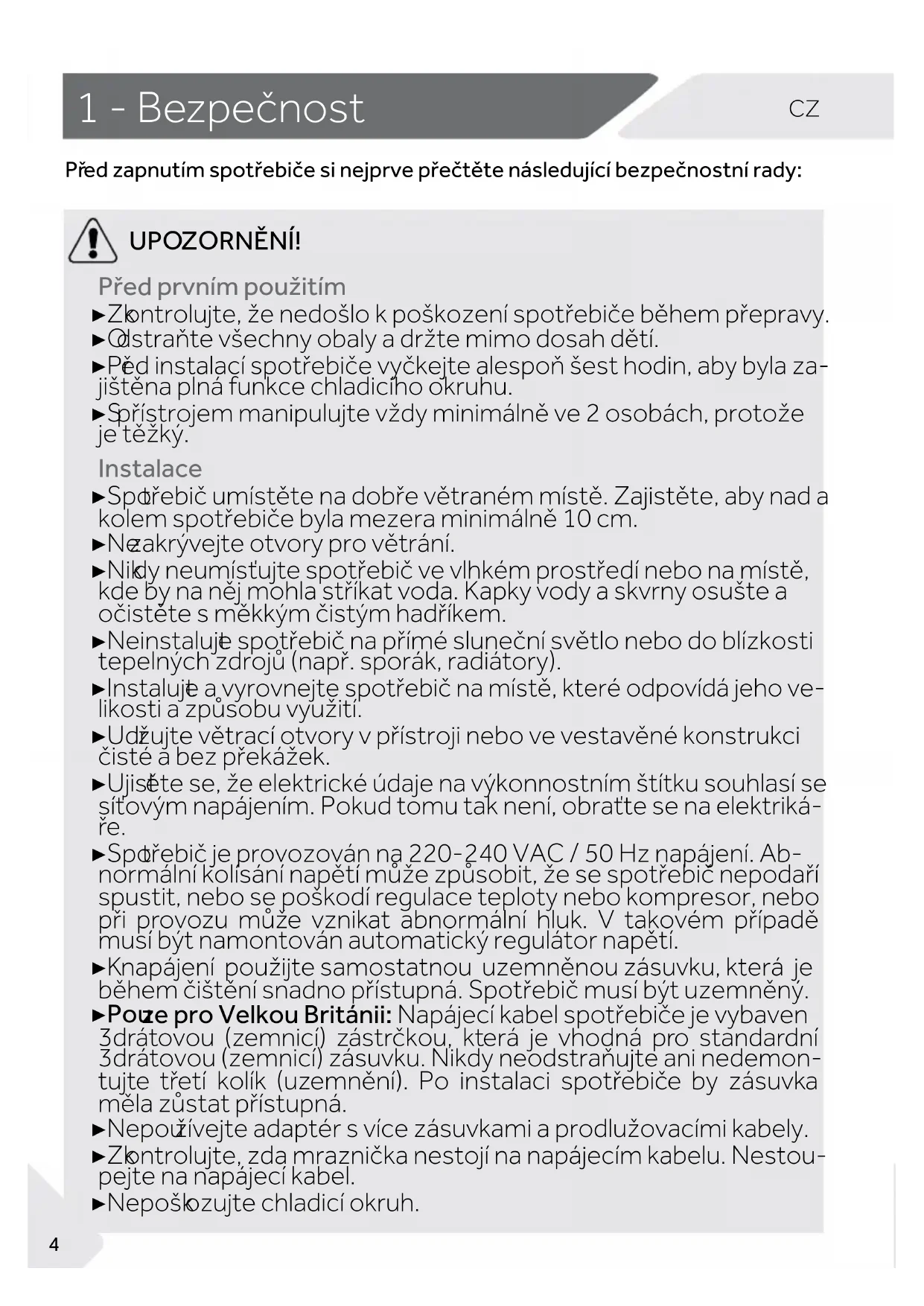

Před zapnutím spotřebiče si nejprve přečtěte následující bezpečnostní rady:
UPOZORNĚNÍ!
Před prvním použitím
►Zkontrolujte, že nedošlo k poškození spotřebiče během přepravy. ▶ Odstraňte všechny obaly a držte mimo dosah dětí. ▶ Před instalací spotřebiče vyčkejte alespoň šest hodin, aby byla zajištěna plná funkce chladicího okruhu. ▶ Se spotřebičem manipulujte vždy minimálně ve 2 osobách, protože je těžký.
Instalace
▶ Spotřebič umístěte na dobře větraném místě. Zajistěte, aby nad a kolem spotřebiče byla mezera minimálně 10 cm. ▶ Nezakrývejte otvory pro větrání. ▶ Nikdy neumístujte spotřebič ve vlhkém prostředí nebo na místě, kde by na něj mohla stříkat voda. Kapky vody a skvrny osušte a očistěte s měkkým čistým hadříkem. ▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory). Instalujte a vyrovnejte spotřebič na místě, které odpovídá jeho velikosti a způsobu využití. ▶ Udržujte větrací otvory v přístroji nebo ve vestavěné konstrukci čisté a bez překážek. ▶ Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se síťovým napájením. Pokud tomu tak není, obraťte se na elektrikáře. ▶ Spotřebič je provozován na 220-240 VAC / 50 Hz napájení. Abnormální kolísání napětí může způsobit, že se spotřebič nepodaří spustit, nebo se poškodí regulace teploty nebo kompresor, nebo při provozu může vznikat abnormální hluk. V takovém případě musí být namontován automatický regulátor napětí. ▶ K napájení použijte samostatnou uzemněnou zásuvku, která je během čištění snadno přístupná. Spotřebič musí být uzemněný. ▶ Pouze pro Velkou Británii: Napájecí kabel spotřebiče je vybaven 3drátovou (zemnicí) zástrčkou, která je vhodná pro standardní 3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemontujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla zůstat přístupná. ▶ Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely. ▶ Zkontrolujte, zda mraznička nestojí na napájecím kabelu. Nestoupejte na napájecí kabel. ▶ Nepoškozujte chladicí okruh.
UPOZORNĚNÍ!
Každodenní používání
Spotřebič mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad sebou dohled nebo pokud byly vyškoleny ohledně bezpečného používání spotřebiče a pokud chápou možná rizika. Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod neustálým dohledem. Spotřebičem si nesmí hrát děti. Pokud v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte nebo nepřipojujte síťový kabel spotřebiče nebo jiného spotřebiče. Věnujte pozornost tomu, že spotřebič je nastavený pro provoz při rozsahu okolní teploty mezi 10 a 43 °C. Pokud bude ponechán delší dobu v prostředí, kde je teplota vyšší nebo nižší než je uvedený rozsah, nemusí správně fungovat. Nepokládejte nestabilní předměty (těžké předměty, nádoby s vodou) nahoru na mrazničku, abyste zabránili zranění osob způsobené pádem nebo elektrickému šoku způsobenému kontaktem s vodou. Dveře spotřebiče otvírejte a zavírejte pouze klikou. Mezera mezi dveřmi a skříní je velmi úzká. Nedávejte ruce do těchto míst, abyste se vyhnuli skřípnutí prstů. Dveře mrazničky otvírejte a zavírejte, pouze pokud v dosahu dveří nestojí děti. Neskladujte nebo nepoužívejte hořlaviny, výbušniny nebo žíravé materiály ve spotřebiči nebo v jeho okolí. Ve spotřebiči neskladujte léky, bakterie nebo chemické látky. Tento spotřebič je určený pro domácnost. Nedoporučuje se pro skladování materiálů s požadavkem na přesné teploty. Nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě lihovin s vysokým obsahem alkoholu), zejména perlivých nápojů, v mrazničce, protože by během zmrazování praskly. Pokud v mrazničce došlo k zahřátí, zkontrolujte stav potravin. Nenastavujte příliš nízké teploty v prostoru mrazničky. Pozor: Může dojít k roztržení lahví.
VAROVÁNÍ!
Každodenní používání
Nedotýkejte se zmrazených potravin mokrýma rukama (noste rukavice). Zejména se vyvarujte jedení nanuků ihned po vyjmutí z mrazničky. Je zde nebezpečí omrzlin nebo tvorby puchýřů z mrazu. První pomoc: okamžitě dejte pod tekoucí studenou vodu. V žádném případě se neodtrhujte! Nedotýkejte se vnitřního povrchu mrazničky, když je zapnutá, zejména mokrýma rukama. Vaše ruce mohou přimrznout k jejímu povrchu. V případě výpadku napájení nebo před čištěním spotřebič odpojte z napájení. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor. Nepoužívejte elektrická zařízení uvnitř potravinové skříně, pokud se nejedná o přístroje doporučené výrobcem.
Údržba/čištění
▶ Zajistěte, aby při provádění čištění a údržby byly děti pod dozorem. ▶ Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor. ▶ Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel. ▶ Neseškrabávejte námrazy a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí. ▶ Po urychlení rozmražení nepoužívejte mechanická zařízení nebo jiné prostředky jinak, než je doporučeno výrobcem. ▶ Během čištění na spotřebič nestříkejte ani ho neoplachujte. ▶ Nepoužívejte při čištění kropicí ani parní spotřebiče. ▶ Pokud je síťový kabel poškozený, musí ho vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům. ▶ Nepokoušejte se o opravení spotřebiče vlastními silami. V případě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis.
Informace o chladicím plynu
ZORNĚNÍ!
Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Zkontrolujte, že během přepravy a instalace nedošlo k poškození chladicího okruhu. Prosakující chladivo může způsobit poranění očí nebo se vznítit. Pokud se objeví závada, držte všechny zdroje otevřeného ohně stranou, důkladně vyvětrejte místnost, nezapojujte ani nevypojujte síťové kabely žádného spotřebiče v místnosti. Informujte zákaznický servis.
V případě, že chladivo přijde do kontaktu s očima, okamžitě je propláchněte pod tekoucí vodou a zavolejte neprodleně očního lékaře.
UPOZORNĚNÍ!
▶ Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu. ▶ UPOZORNĚNÍ: Při umísťování spotřebiče se ujistěte, že přívodní kabel není zachycen nebo poškozený. ▶ UPOZORNĚNÍ: Neumísťujte více přenosných zásuvek nebo přenosných napájecích zdrojů na zadní stranu spotřebiče. ▶ Neskladujte v tomto zařízení výbušné látky, jako jsou například aerosolové plechovky s hořlavým hnacím plynem. ▶ Při hořlavých chladicích prostředcích používaných v mrazničce, při instalaci, manipulaci, servisu a recyklaci spotřebiče dávejte pozor. Z důvodu likvidace spotřebiče se obraťte prosím na servisního zástupce, jelikož v chladničce byl použit hořlavý plyn.
2 - Běžný účel použití
2.1 Běžný účel použití
Toto zařízení je určeno pro použití v domácnosti a v podobných podmínkách, jako jsou například
– kuchyně pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích; – farmářské domy a klienty v hotelech, motelech a jiných typech ubytovacích zařízení; – v ubytovací zařízení typu bed and breakfast; – pro stravovací a podobná zařízení neobchodního typu.
Tento spotřebič je určený k mražení potravin. Je zkonstruovaný výhradně pro použití v suchém interiéru domácností. Není určený pro komerční nebo průmyslové využití. Tento spotřebič je možné v případě potřeby použít jako oddělení pro čerstvé potraviny.
Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způsobit poruchy a ztrátu záruky.
2.2 Příslušenství
Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu:
2.2
Zásobník na led (pro modely H3F280/320*SAAU1)
Energetický
štítek
Otočný výrobník ledu (pro model H3F-320*TAAU1)
Návod k použití, Záruční list
příručka připojení
Horní levý závěs pro reverzibilitu dveří, Horní levý kryt závěsu
Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče.

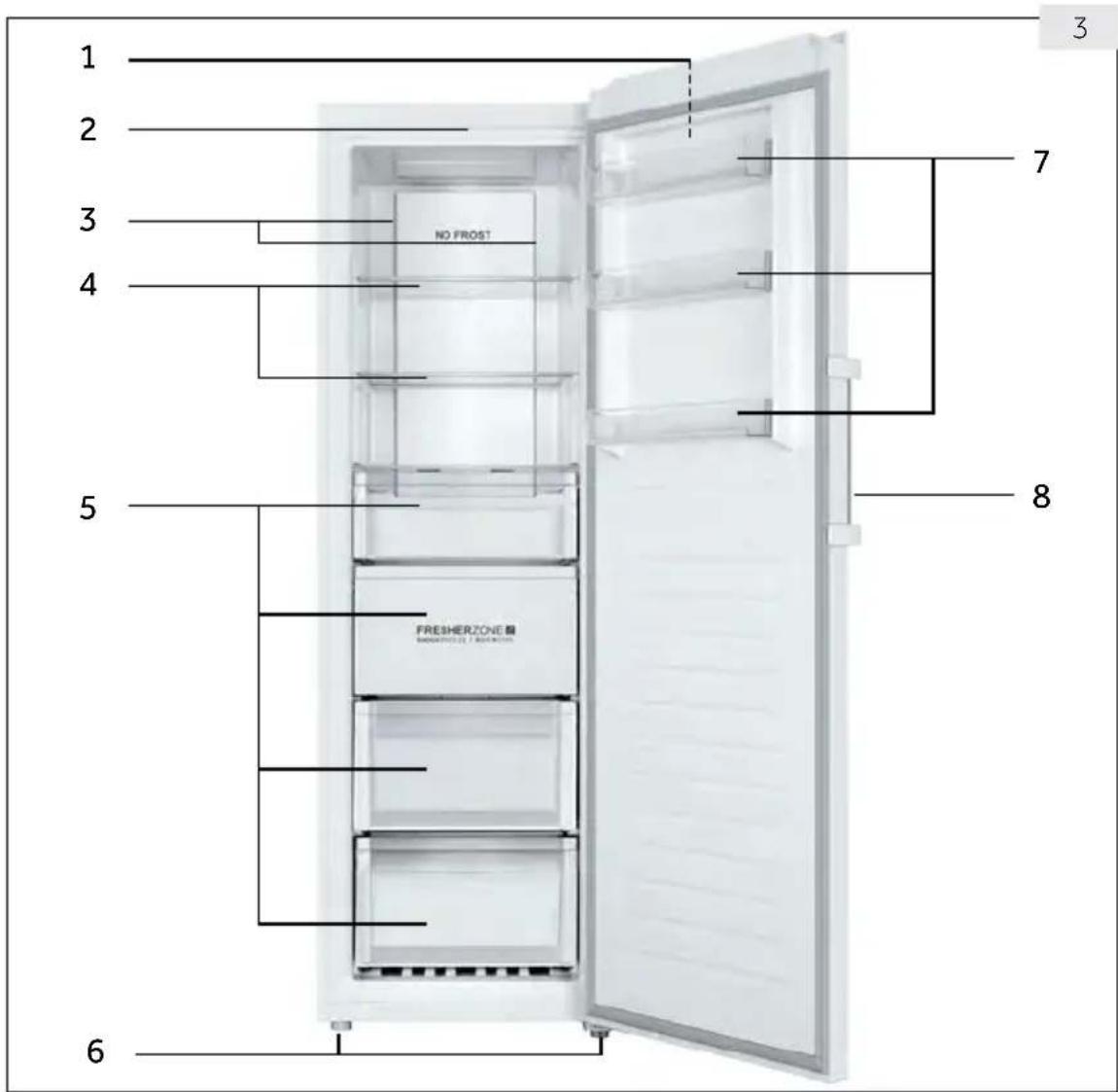

Obrázky spotřebiče (Obr. 3)
1 Ovládací panel, 2 LED světlo, 3 Více-proudové chlazení (Multi-air-flow), 4 Skleněné police
5 Zásuvky, 6 Nastavitelné nožičky, 7 Snímatelné poličky na dveře, 8 Madlo dvířek

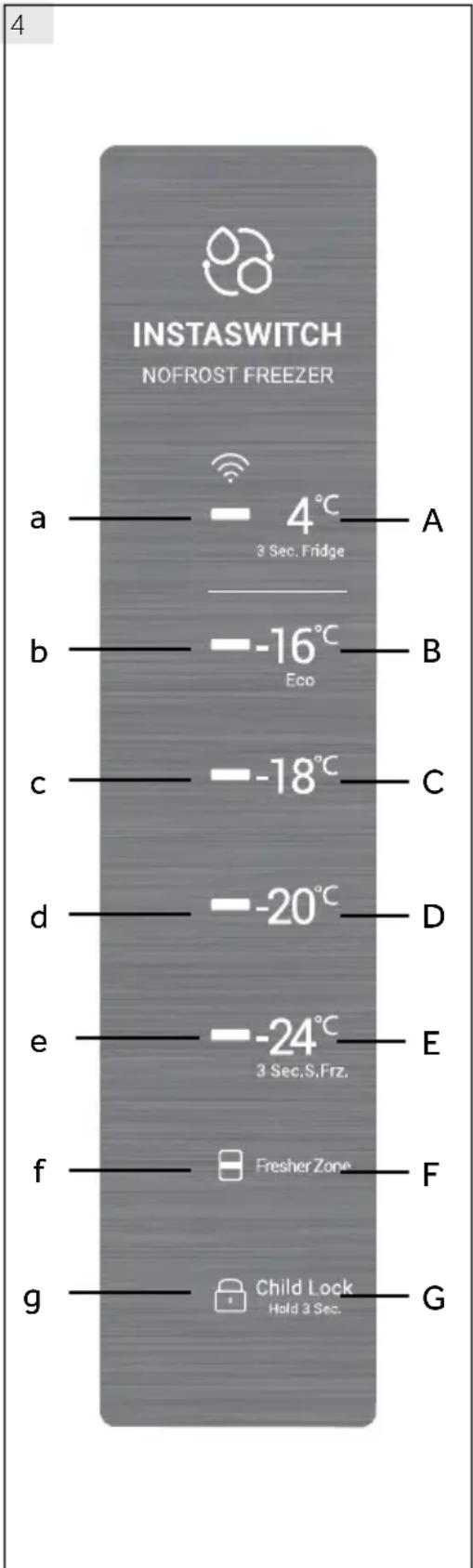

Ovládací panel (obr. č. 4)
A Režim chladničky
B Teplota mražení - Eco
C Teplota mražení
D Teplota mražení
E Teplota mražení a režim Super mražení
F Fresher zone
G Dětský zámek
5.1 Před prvním použitím
▶ Odstraňte všechny obalové materiály, udržujte je mimo dosah dětí a zlikvidujte je v souladu s ochranou životního prostředí. ▶ Než vložíte do spotřebiče potraviny, očistěte ho uvnitř i zvenku vodou a jemným čisticím prostředkem. ▶ Po vyrovnání a očištění spotřebiče vyčkejte alespoň 6 hodin, než ho zapojíte do elektrické sítě. Viz oddíl INSTALACE. ▶ Před prvním naplněním jídlem připravte prostor na 2 hodiny při vysokých nastaveních. Pokud to chcete udělat, nastavte prosím teplotu na -20 °C nebo -24 °C.
5.2 Zapnutí / vypnutí spotřebiče
Spotřebič je funkční, jakmile ho zapojíte do elektrické sítě.
▶ Teplota mrazničky se automaticky nastaví na -18 °C. Toto je doporučené nastavení a ideální teplota pro mražené výrobky. Teploty můžete ručně změnit podle vlastních požadavků. Viz NASTAVENÍ TEPLOTY.
Indikátory (a-g) jednou postupně bliknou. Pokud jsou dveře zavřené, displej se po 30 sekundách vypne. Uzamčení panelu může být aktivní.
Poznámka: Přednastavení
▶Spotřebič je nastavený na doporučenou teplotu -18 °C. Za normálních podmínek okolního prostředí není nutné teplotu nastavovat. Když zapnete spotřebič po předchozím odpojení od elektrické sítě, může trvat až 12 hodin, než dosáhne správných teplot.
Před vypnutím spotřebič vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel ze zásuvky.
5.3 Pohotovostní režim displeje
Když jsou dveře zavřené, obrazovka se po 30 sekundách bez provozu automaticky vypne. Displej se automaticky zablokuje. Automaticky se rozsvítí, když se dotknete libovolného tlačítka nebo otevřete dveře.
5.4 Zamknutí a odemknutí displeje
Automatické uzamčení
Když je displej odemčený, stiskněte "Dětský zámek" (G) a podržte jej na 3 sekundy. Po zaznění pípnutí indikátor "Dětský zámek" (g) se rozsvítí, displej je uzamčen. Když je displej zablokovaný, stiskněte "Dětský zámek" (G) a podržte jej na 3 sekundy. Po zaznění pípnutí indikátor "Dětský zámek" (g) zhasne, displej se odemkne.
Poznámka: Uzamčení displeje
Pokud je displej zablokován, funkce jako je nastavení teploty nebo Super mražení jsou vypnuty. Pokud se pokoušíte o provedení výše uvedené operace, indikátor dětské pojistky třikrát blikne, aby připomněl, že displej je uzamčen.
5.5 Nastavení teploty
Když je displej odemčený, stisknutím různých teplotních tlačítek lze nastavit jiná teplota, tento proces bude doprovázen pípnutím.
Mražení, jemné mražení (-7 °C) (B) a chladnička (4 °C) (A) má velký rozdíl v teplotě a jsou pro různé skladování potravin. Před provedením jakékoli změny režimu nezapomeňte vyměnit jídlo v mrazničce tak, aby se jídlo nepoškodilo z důvodu změny režimu.
5.6 Režim mražení (-16 °C až -24 °C) (B - E)
Pokud je displej odemčený, stisknutím různých tlačítek teploty mražení lze nastavit jiná teplota, indikátory vlevo od dotykového tlačítka budou svítit a ostatní budou vypnuty. Teplota může být nastavena na "-16 °C", "-18 °C", "-20 °C" a "-24 °C".
5.7 Režim chladničky (4 °C) (A)
Když je displej odemčený, stiskněte a podržte tlačítko (4 °C) (A) po dobu 3 sekund. Rozsvítí se indikátory "4 °C" (a) a mraznička bude fungovat v režimu chladničky. Po stabilizaci bude teplota kolem 4 °C.
5.8 Režim Super mražení (E)
Režim Super mražení je optimální pro zachování nutričních hodnot potravin a umožňuje zmrazit potraviny v kratším čase. Před vložením většího množství potravin do mrazničky aktivujte funkci Super mražení, abyste dosáhli nižší teploty a lepších výsledků mražení.
Když je displej odemčený, stiskněte a podržte tlačítko (-24 °C) (E) po dobu 3 sekund. Indikátory (b - e) se rozsvítí a mraznička bude fungovat v režimu Super mražení. Chcete-li funkci Super mražení manuálně deaktivovat, opakujte výše uvedené kroky. Pokud není deaktivována manuálně, funkce se automaticky deaktivuje po 50 hodinách.
Chcete-li najednou zmrazit velké množství potravin, doporučuje se aktivovat funkci 24 hodin před vložením potravin. Funkce se automaticky vypne po 50 hodinách nebo ji lze vypnout manuálně. Když je tato funkce zapnuta, spotřeba energie se zvýší.
Poznámka: Super mražení
V režimu Super mražení nelze nastavit teplotu. Pokud se o to pokusíte, indikátor Super mražení třikrát blikne, aby připomněl, že mraznička je v režimu Super mražení.
5.9 Fresher Zone (F)
V režimu mrazničky funguje funkce FresherZone jako ŠOKOVÉ MRAZENÍ, celá oblast může být rychle ochlazena na teplotu tuhnutí.
Pokud je teplota nastavena na -16 °C nebo nižší, stiskněte tlačítko FresherZone (F). Rozsvítí se kontrolka FresherZone (f) a funkce Blast se aktivuje. Při aktivaci se funkce automaticky deaktivuje, pokud je dosaženo dané teploty, nebo po 24 hodinách. Pro manuální deaktivaci operaci opakujte.
V režimu chladničky funguje FresherZone jako RYCHLÉ OCHLAZENÍ, celá oblast může být rychle ochlazena na požadovanou teplotu.
Pokud je teplota nastavena na 4 °C nebo nižší, stiskněte tlačítko FresherZone (F). Rozsvítí se kontrolka FresherZone (f) a funkce FresherZone se aktivuje. Při aktivaci se funkce automaticky deaktivuje, pokud je dosaženo dané teploty, nebo po 3 hodinách. Pro manuální deaktivaci operaci opakujte.
Před přepnutím z teploty mrazáku na teplotu lednice, nebo naopak, deaktivujte funkci FresherZone.
5.10 Eko režim (-16 °C) (B)
Když je displej odemčený, dotykem tlačítka (-16 °C) (C) se spotřebič přepne do režimu Eko. V tomto režimu je spotřeba energie nižší, zatímco odpovídající výkon mražení je stále zaručen. Pro ukončení režimu Eko zvolte jinou teplotu.
5.11 Paměť vypnutí
Tato mraznička disponuje pamětí vypnutí, nastavení před vypnutím se zapamatují. Po opětovném zapnutí se mraznička vrátí do nastavení před vypnutím a pokračuje v činnosti. Dětský zámek není uložen v paměti, po opětovném zapnutí je displej odemčený.
5.12 Alarm při otevřených dveřích
Když je mraznička otevřená déle než 1 minutu, zazní 3 pípnutí s intervalem 0,5 sekundy. Pokud jsou dveře otevřené, pípnutí se bude opakovat každých 30 sekund. Pípnutí budou pokračovat až do zavření dveří nebo do 7 minut po otevření dveří. Bzučák přestane pípat a světlo mrazničky zhasne.
5.13 Alarm vysoké teploty
Tato mraznička je vybavena alarmem vysoké teploty. V režimu mražení nebo Super mražení, pokud indikátor aktuální teploty bliká s pípnutím, stiskněte libovolné tlačítko, pípání přestane, ale indikátor aktuálního nastavení teploty bude stále blikat, což znamená, že teplota v mrazničce je příliš vysoká. Zkontrolujte, zda jsou dveře mrazničky těsně uzavřené nebo zda není uvnitř mrazničky vloženo velké množství teplých potravin. Po uplynutí určitého časového intervalu indikátor aktuální teploty přestane blikat. Pokud po delší dobu nepřestane blikat a znovu začne manuálně zrušené pípání, kontaktujte poprodejní servis.
5.14 Indikace poruchy
Tato mraznička je vybavena indikátorem poruchy. Pokud se vyskytne porucha, na displeji každých 1/4 sekundy budou blikat rozdílné kódy pro různé poruchy. V takové situaci může mrazák stále mrazit, ale uživatel by měl co nejdříve kontaktovat poprodejní servis pro optimální ovládání mrazničky.
5.15 Wi-Fi
Pokud je zařízení připojeno k Wi-Fi, lze jej ovládat na dálku [upravení nastavení teploty, aktivace a deaktivace super zmrazení a funkce FresherZone]. Pokud jsou dveře ponechány otevřené, nebo pokud existuje odchylka teploty, lze prostřednictvím aplikace získat informace v reálném čase.
6 - Tipy na úsporu energie
Tipy na úsporu energie
▶Zkontrolujte, zda spotřebič správně větrá (viz INSTALACE). ▶Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory). ▶Nenastavujte na spotřebiči zbytečně nízké teploty. Čím nižší teplota je na spotřebiči nastavená, tím vyšší je spotřeba energie. ▶Teplé potraviny nechte před uložením do spotřebiče ochladit. ▶Dveře spotřebiče otvírejte co nejméně a na co nejkratší dobu. ▶Ujistěte se, že jsou dveře vždy správně zavřené a nejsou omezeny polohou potravin. Udržujte těsnění dveří čisté. ▶Zmražené potraviny rozmrazujte v ledničce. ▶Pravidelně čistěte zadní část spotřebiče. Prach zvyšuje spotřebu energie.
7 - Zařízení

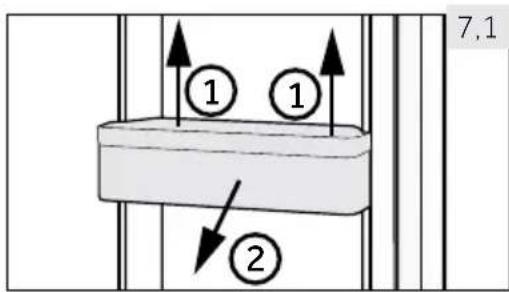

7.1 Snímatelné poličky na dveře
Poličky na dveře lze vyjmout kvůli čištění:
Položte ruce na obě strany poličky, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 7.3).
Chcete-li vrátit poličku zpět na dveře, výše zmíněný postup obratte.

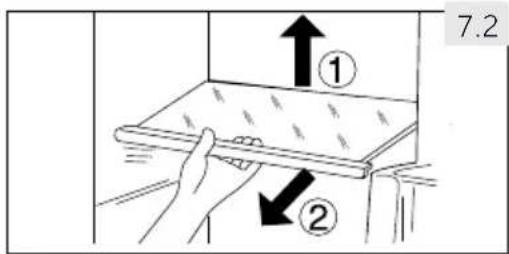

7.2 Skleněné poličky
- Chcete-li vyjmout polici, nejprve nadzvedněte její zadní okraj (1) a poté ji vytáhněte (2) (obr. 7.2).
- Chcete polici znovu vložit do ledničky, položte ji na výstupky po obou stranách a zatlačte ji do krajní zadní polohy, dokud nezapadne do žlábků po stranách.
ZORNĚNÍ!
Než začnete s čištěním spotřebiče, odpojte ho od elektrické sítě.

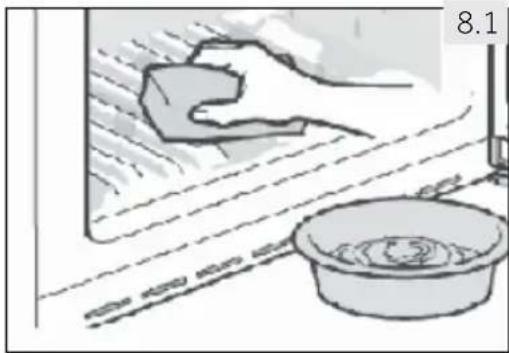

8.1 Obecně
Spotřebič čistěte, pouze když je prázdný nebo když je v něm jen malé množství uskladněných potravin.
ZORNĚNÍ!
▶Spotřebič nečistěte tvrdými kartáči, drátěnými kartáči, čisticími prášky, benzínem, amylacetáty, acetony a podobnými organickými prostředky, kyselinami nebo alkalickými čistidly. Abyste se vyhnuli poškození spotřebiče, používejte prosím k čištění speciální čisticí prostředky určené pro mrazničky. ▶Během čištění na spotřebič nestříkejte ani ho neoplachujte. ▶Neseškrabávejte námrazy a led ostrými předměty. ▶Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí. ▶Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla. ▶Nedotýkejte se vnitřního povrchu prostoru mrazničky, zejména mokrýma rukama, protože by vám mohly k povrchu přimrznout. ▶Dojde-li k zahřátí, zkontrolujte stav zmrazených potravin. ▶Neopravujte spotřebič svépomocí. V případě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis.
▶Těsnění na dveřích musí být vždy čisté. ▶Vnitřek a vnější část spotřebiče čistěte jemnou utěrkou nebo houbičkou navlhčenou teplou vodou a neutrálním čisticím prostředkem (obr. 8.1). ▶Spotřebič omyjte a vysušte jemnou utěrkou. ▶Žádné součásti spotřebiče nemyjte v myčce nádobí. ▶Vyčistěte příslušenství jen s teplou vodou a neutrálním mýdlem.
8.2 Nepoužívání spotřebiče po delší dobu
V případě, že přístroj není používán po delší časové období:
Vyjměte potraviny. Odpojte síťový kabel. Očistěte spotřebič podle výše uvedeného návodu. Dveře a zásuvky mrazničky nechte otevřené, abyste zabránili vzniku nežádoucích pachů uvnitř spotřebiče.
Odstraňte dvířka zařízení (otevřete dvířka a držte, než vyjmete šrouby), aby nemohli do zařízení vlézt děti, a aby nedošlo k jejich zavření.
Poznámka: Vypnutí
Pro zajištění dlouhé životnosti spotřebiče jej vypněte pouze tehdy, pokud je to nezbytné.
8.3 Stěhování spotřebiče
- Vyjměte všechny potraviny a odpojte spotřebič od elektrické sítě.
- Police a všechny pohyblivé části mrazničky zajistěte lepicí páskou.
- Zavřete dveře a zajistěte je páskou.
- Nenaklánějte mrazničku pod větším úhlem než 45°, aby nedošlo k poškození chladicího systému.
- Nožky mrazničky obalte, aby nepoškrábaly podlahu. Nikdy mrazničku neposunujte příliš rychle.
ZORNĚNÍ!
▶Spotřebič nezvedejte za kliky. ▶Nikdy nepokládejte spotřebič na podlahu v horizontální poloze.
Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalifikace. Vyskytne-li se nějaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.
ZORNĚNÍ!
▶Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě. ▶Elektrické součásti smí opravovat pouze kvalifikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození. ▶Poškozený síťový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.
Zvukový signál alarmu lze vypnout stisknutím libovolného tlačítka.
9.1 Řešení problémů
| Problém Možná příčina | Možné řešení | |
| Nefunguje kompresor. | Zástrčka není zapojená do elektrické zásuvky. | Zapojte spotřebič do elektrické sítě. |
| Spotřebič pracuje často nebo přiliš dlouho. | Vnitřní nebo vnější teplota je příliš vysoká.Spo třebič byl nějakou dobu bez přívodu elektrické energie.Dveř e spotřebiče nejsou těsně uzavřeny.Dveř e spotřebiče se otevíraly příliš často nebo na dlouhou dobu.Nastavená teplota je příliš nízká.Těsnění dveří je špinavé, opotřebované, prasklé nebo nevhodné.Není zajištěna požadovaná cirkulace vzduchu.Vnitř ek je pokryto ledem. | V tomto případě je běžné, že spotřebič pracuje delší dobu.Běžně trvá 8 až 12 hodin než se spotřebič zcela ochladí.Zavřete dveře/zásuvky a zkontrolujte, že spotřebič stojí na rovném podkladu a že se dveří nedotýkají žádné potraviny ani jiné překážky.Neo tvírejte dveře chladničky příliš často.Nastavt e vyšší teplotu, dokud se nedostane na uspokojivou teplotu. Ustálení teploty mrazničky trvá 24 hodin.Očistěte těsnění dveří nebo je nechte vyměnit v zákaznickém servisu.Zajistěte dostatečnou ventilaci.Rozmrazte spotřebič. |
| Spotřebič dělá neobvyklý hluk. | Spo třebič nestojí na rovné ploše.Spo třebič je v kontaktu s nějakým předmětem.Zařízení stojí na dřevěné podlaze nebo v blízkosti dřevěných stěn. | Vyr ovnejte spotřebič.Odstraňte předměty z okolí spotřebiče.Dřevo zesiluje zvuk. Postavte spotřebič někde jinde. |
9 - Řešení problémů
| Problém Možná příčina | Možné řešení | |
| Zařizení vydává zvuk kliknutí | To je normální. Způsobuje to za-pnutí nebo vypnutí chladící jednot-ky. | - |
| Měl by být slyšet tenký zvuk podobný zvuku tekoucí vody. | To je normální. | - |
| Spotřebič dělá hluk motoru. | Chladící jednotka se právě zapnula. To je normální. | - |
| Uvnitř spotřebiče není dostatečně chladno. | Je nastavena příliš vy soká teplota.Byl y vloženy příliš teplé potraviny.Bylo vloženo příliš mnoho potravin najednou.Potraviny jsou příliš blízko u sebe.Dveř e nejsou těsně uzavřeny.Dveř e spotřebiče se otevíraly příliš často nebo na dlouhou dobu. | Nastavt e teplotu znovu.Před uložením potraviny vždy ochladte.Ukládejt e vždy malé množství potravin.Mezi potravinami nechávejte mezery, aby mohl vzduch volně proudit.Zavřete dvířka.Neo tvírejte dveře chladničky příliš často. |
| Uvnitř spotřebiče je příliš chladno. | Nastavená t eplota je příliš nízká.Funk ce Rychlé mražení je aktivní nebo pracuje příliš dlouho. | Nastavt e teplotu znovu.Vypnět e funkci Rychlé mražení. |
| Na povrchu spotřebiče se hromadí vlhkost. | Ovz duší je příliš teplé a příliš vlhké. | To je ve vlhkém prostředí nor-mální. Změna nastane, až kles-ne vlhkost. Osušte hadrem. |
| V mrazničce je sil-ná vrstva ledu a námrazy. | Potraviny nebyly správně zabalené.Dveř e nejsou těsně uzavřeny.Dveř e spotřebiče se otevíraly příliš často nebo na dlouhou dobu.Těsnění dveří je špinavé, opotře-bované, prasklé nebo nevhodné.Uvnitř je překážka, která brání správnému zavření dveří. | Potraviny vždyc-ky správně zabalte.Zavřete dvířka.Neo tvírejte dveře chladničky příliš často.Očistěte těsnění dveří nebo je nechte vyměnit v zákaznickém servisu.Přemístěte police, dveřní polič-ky nebo vnitřní zásobníky tak, aby bylo možné zavřít dveře. |
| Nefunguje chladi-cí systém. | Zástrčka není zapojená do elek-trické zásuvky.Zdroj napájení není v pořádku. | Zapojte spotřebič do elektrické sítě.Zkontrolujte, jestlí přívod elek-trické energie v místnosti. Kon-taktujte místního dodavatele elektrického proudu! |
| Boky skříně a pásy dveří se mohou za-hřát. | To je normální. | - |
| Slyšet signál alarmu. | Dveř e jsou otevřeny.Teplota uvnitř výrobku je příliš vy-soká | Zavřete dveře nebo alarm vy-pněte ručně. |
| Dveře se těžko ote-vírají. | Když je zařízení v provozu, uvnitř je podtlak. | Těsné dvířka otevřete jemně, aby se vzduch mohl dostat do přístroje. |
| Dveře nelze správ-ně zavřít. Vždy zů-stává mezi nimi me-zera. | Z důvodu nízké teploty spotřebi-če se těsnění dveří může snadno zhoršit a deformovat. | Pou žijte fén nebo položte horký ručník na místo, kde je těsnění deformované.Pok ud je těsnění opět měkké, zavřete dvířka a těsně jejich stiskněte. |
9.2 Přerušení elektrické energie
V případě výpadku elektrického proudu by měly potraviny zůstat bezpečně vychlazené po dobu asi 18 hodin. V případě delšího výpadku proudu, zejména v létě, postupujte podle těchto pokynů:
▶ Otvírejte dveře co možná nejméně. Během výpadku proudu nepřidávejte do mrazničky další potraviny. ▶ Pokud je výpadek proudu předem ohlášený a předpokládaná doba výpadku přesahuje 15 hodin, vyrobte led a vložte ho do zásobníku v horní části mrazničky. ▶ V důsledku zvýšení teploty v mrazničce během výpadku elektrického proudu nebo jiné poruchy dojde ke zkrácení doby uložení potravin a také se sníží jejich kvalita. Potraviny, které se rozmrazily, by se měly buď brzy zkonzumovat, nebo uvařit a znovu zmrazit (pokud je to vhodné), aby se předešlo zdravotním rizikům.
Poznámka: Funkce paměti při přerušení napájení
Po obnovení napájení přístroj pokračuje v nastaveních, které byly nastaveny před výpadkem proudu.
10.1 Vybalení
UPOZORNĚNÍ!
▶ Spotřebič je těžký. Se spotřebičem manipulujte vždy nejméně ve dvou. ▶ Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte je způsobem, který je šetrný k životnímu prostředí. ▶ Vyjměte spotřebič z obalu. ▶ Odstraňte všechny obalové materiály.
10.2 Podmínky životního prostředí
Teplota v místnosti by se měla pohybovat v rozmezí 10 °C až 43 °C, protože může ovlivňovat teplotu uvnitř spotřebiče a spotřebu energie. Neinstalujte spotřebič do blízkosti spotřebičů, které vydávají teplo (sporáky, ledničky), aniž by byl odizolován.
10.3 Prostorové požadavky

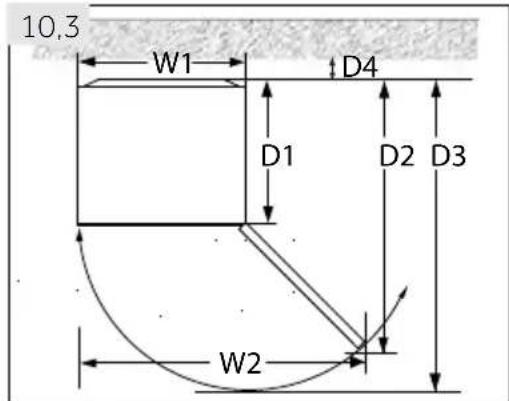

Požadovaný prostor na otevření dveří (Obr. 10.3):
| Šířka v mm | Hloubka v mm | Vzdálenost ke zdi v mm |
| W1 W2 D1 D2 D3 D4 | ||
| 595 955 592 1105 1215 100 | ||

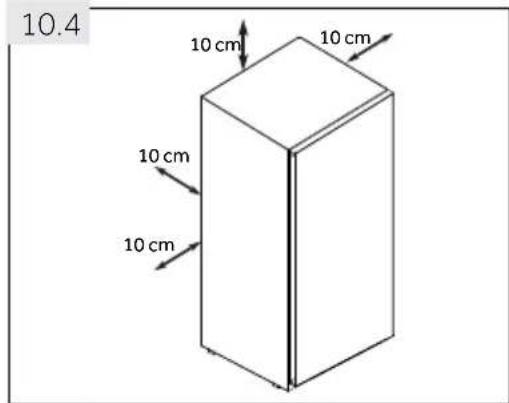

10.4 Ventilační systém
Pro dosažení dostatečné ventilace spotřebiče z důvodu bezpečnosti je nutné dodržet požadavky pro správné větrání (obr. 10.4).

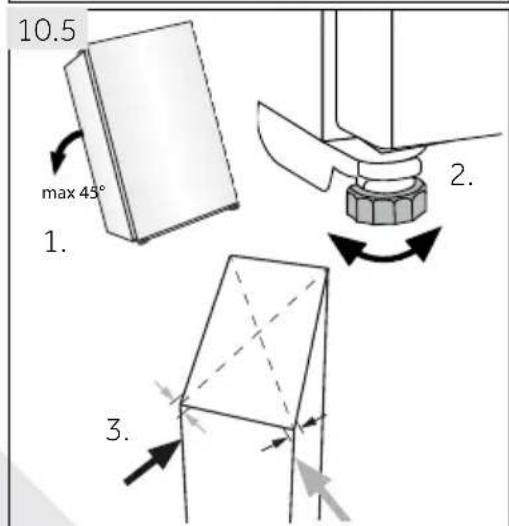

10.5 Vyrovnání spotřebiče
Spotřebič umístěte na rovný a pevný povrch. Pokud dáváte zařízení na podstavec, musíte použít materiály, které jsou pevné a ohnivzdorné. Nikdy jako podstavec nepoužívejte pěnový obalový materiál.
- Nakloňte spotřebič lehce dozadu (obr. 10.5).
- Nastavte nožičky na požadovanou úroveň.
- Stabilitu spotřebiče zkontrolujete tak, že střídavě udeříte do protilehlých stran. Mírné vychýlení by mělo být stejné v obou směrech. V opačném případě by mohlo dojít k deformaci rámu; důsledkem může být netěsnící zavírání dveří. Mírný náklon na zadní stranu usnadňuje zavírání dveří.

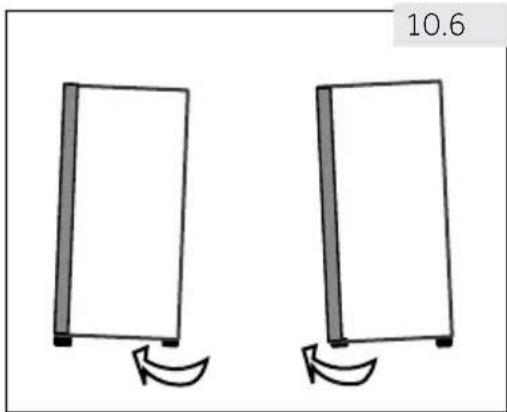

10.6. Použití nastavovacích nožiček
Pokud je mraznička nestabilní, je možné nastavit její nohy: Otočte nastavitelné nožičky ve směru šipky (obrázek 10.6), abyste je otočili nahoru nebo dolů:
▶ Otáčení nožiček ve směru hodinových ručiček spotřebič zvedne. ▶ Otáčení nožiček proti směru hodinových ručiček ho spustí.
V kapsli kompresoru je umístěný bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl dostat přes zavřené potrubí. Vyčkejte 6 hodin před zapojením spotřebiče do elektrické sítě (obr. 10.7), aby se olej mohl vrátit do pouzdra.
10.8 Elektrické připojení
Před každým zapojením zkontrolujte, zda:
▶ zdroj energie, zásuvka a pojistka odpovídají výkonnostnímu štítku. ▶ je zásuvka uzemněná a nepoužíváte prodlužovací kabel ani vícenásobné zásuvky. ▶ se zástrčka a zásuvka přesně shodují.
Zástrčku zapojte do řádně instalované domácí zásuvky.
ZORNĚNÍ!
Poškozený napájecí kabel musí být vyměněn v zákaznickém servisu, aby nedošlo ke vzniku nebezpečí (viz Záruční list).

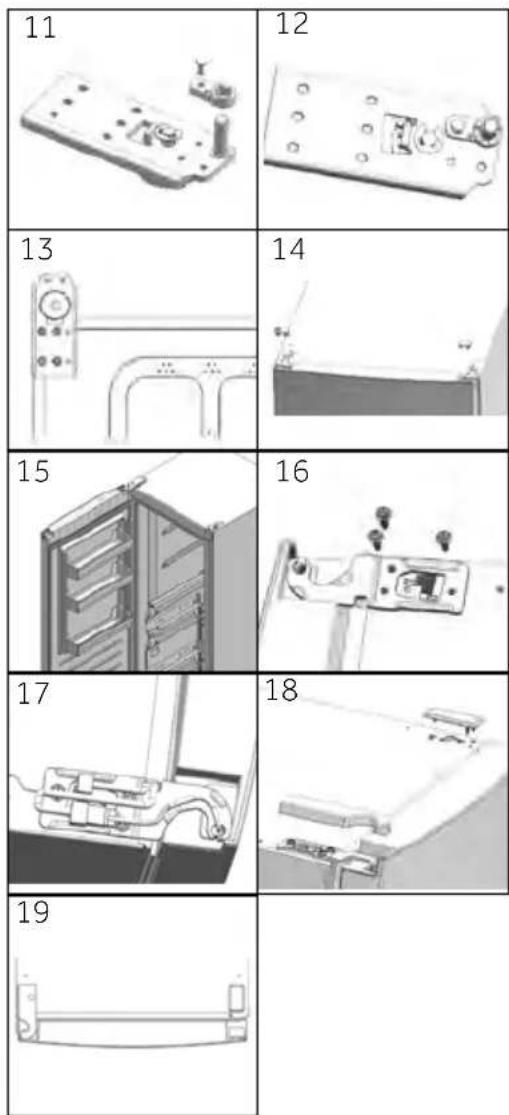

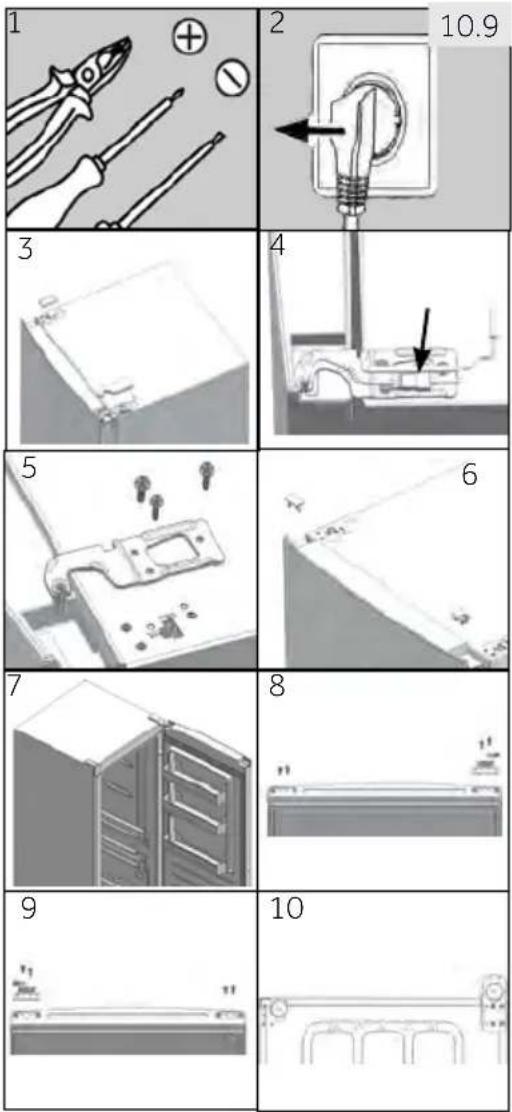

10.9 Obrácení dveří
Než připojíte spotřebič do elektrické sítě, měli byste zkontrolovat, zda není potřeba přemístit otevírání dveří z pravé strany (při dodání) na levou v závislosti na místě instalace spotřebiče.
ZORNĚNÍ!
▶ Spotřebič je těžký. Na obrácení dveří jsou potřeba 2 osoby.
▶ Než se pustíte do jakékoli činnosti, odpojte spotřebič od elektrické sítě.
▶ Nenaklánějte spotřebič pod úhlem větším než 45°, aby nedošlo k poškození chladicího systému.
Kroky při montáži (Obr. 10.9):
- Připravte si potřebné nářadí.
- Odpojte spotřebič od elektrického napětí.
- Odstraňte kryt otvoru závěsu a kryt závěsu.
- Odpojte spojovací kabel.
- Odstraňte šrouby a závěs
- Odstraňte kryt dveří. Odstraňte kryt rohů na dveřích
- Otevřete a odstraňte dveře.
- Otočte dveře vzhůru nohama a vyberte 2 šrouby na spodní straně dveří. Odstraňte 2 šrouby, zátku dveří a kryt rohu ve spodní části dvířek
- Vezměte dveřní doraz z posledního kroku a tenčí kryt rohu z kapsy na příslušenství a zajistěte 2 šrouby. Upevněte i 2 šrouby na druhé straně dveří.
- Sklopte mírně dozadu skřiňku, odstraňte 4 šrouby a potom spodní závěs.
- Odstraňte šroub a kryt rohu. Odstraňte závěsný roh a připevněte ho do otvoru vedle něj.
- Vezměte silnější kryt rohu z kapsy na příslušenství. Připevněte ho šroubem z posledního kroku.
- Připevněte závěs na opačnou polohu skříně pomocí 4 šroubů.
- Na opačné straně dveří vytáhněte levý přípojný kabel a přemístěte ho přes kryt rohu z kroku 5, připevněte kryt rohu. Namontujte kryt otvoru na pravé straně.
- Namontujte dveře.
- Upevněte horní pravý horní závěs 3 šrouby.
- Připojte konektory kabelů:
- Namontujte kryt otvoru závěsu a kryt horního levého kloubu.
- Ukončené.
11 - Technické údaje
11.1 List výrobku podle nařízení EU č. 1060/2010
| Obchodní značka | Haier | ||
| Identifikační značka modelu | H3F-280*SAAU1 | H3F-320*SAAU1 | H3F-320*TAAU1 |
| Kategorie modelu Vertikální mraznička | |||
| Třída energetické účinnosti | A++ A+++ | ||
| Roční spotřeba energie (kWh/rok) 1) | 260285189 | ||
| Objem chladicího prostoru (L) nepoužitelné | |||
| Objem mrazicího prostoru (L) **** 285330 | |||
| Počet hvězdiček **** | |||
| Teplota dalších prostorů > 14 °C nepoužitelné | |||
| Beznámrazový systém ano | |||
| Zabezpečení při výpadku proudu (h) | 16 | ||
| Mrazicí kapacita (kg/24h) | 1921 | ||
| Klimatická třídaSpotřebič je určený pro použití při teplotě okolní prostředí mezi 10 °C a 43 °C. | SN-T | ||
| Vzduchem šířené emise hluku(db(A) re 1pW) | 38 | ||
| Typ konstrukce volně stojící | |||
1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.
11.2 Doplňkové technické údaje
| Napětí / Frekvence | 220-240V ~/ 50Hz |
| Hlavní pojistka (A) | 1,0 |
| Chladicí kapalina | R600a |
| Rozměry (v/š/h v mm) H3F-280*SAAU1 | 171/59,5/67,5 |
| Rozměry (v/š/h v mm) H3F-320*(S/T)AAU1 | 191/59,5/67,5 |
11.3 Normy a směrnice CE
Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.
Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier.
Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ.
Pokud tam nenajdete řešení, kontaktujte prosím
▶místního prodejce nebo ▶oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek.
Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvedené informace.
Informace najdete na výkonnostním štítku.
Model ____
Výrobní číslo.
Zkontrolujte také Záruční list, který je dodáván spolu se spotřebičem pro případ reklamace.
Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.
| Evropské adresy Haier | |||
| Země* Poštovní adresa Země* Poštovní adresa | |||
| Itálie | Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALY | Francie | Haier France SAS3-5 rue des Graviers92200 Neuilly sur SeineFRANCE |
| Španělsko Portugalsko | Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN | Belgie-FRBelgie-NLNizozemskoLucembursko | Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM |
| Německo Rakousko | Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgNĚMECKO | PolskoČeskoMaďarskoŘeckoRumunskoRusko | Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLAND |
| Spojené království | Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK | ||
*Pro více informací prosím jděte na www.haier.com
Haier
Návod k použití
Mraznička vertikální
H3F-280*SAAU1
H3F-320*SAAU1
H3F-320*TAAU1
* - Barevný kód
- DĚKUJEME VÁM, ŽE JSTE SI ZAKOUPILI SPOTŘEBIČ HAIER
- POPIS
- OVÁNÍ
- NEBEZPEČÍ ZRANĚNÍ NEBO UDUŠENÍ
- UPOZORNĚNÍ
- PŘED PRVNÍM POUŽITÍM
- INSTALACE
- KAŽDODENNÍ POUŽÍVÁNÍ
- VAROVÁNÍ
- ÚDRŽBA/ČIŠTĚNÍ
- INFORMACE O CHLADICÍM PLYNU
- ZORNĚNÍ
- BĚŽNÝ ÚČEL POUŽITÍ
- PŘÍSLUŠENSTVÍ
- OBRÁZKY SPOTŘEBIČE (OBR. 3)
- ZAPNUTÍ / VYPNUTÍ SPOTŘEBIČE
- POZNÁMKA: PŘEDNASTAVENÍ
- POHOTOVOSTNÍ REŽIM DISPLEJE
- ZAMKNUTÍ A ODEMKNUTÍ DISPLEJE
- AUTOMATICKÉ UZAMČENÍ
- POZNÁMKA: UZAMČENÍ DISPLEJE
- NASTAVENÍ TEPLOTY
- REŽIM MRAŽENÍ (-16 °C AŽ -24 °C) (B - E)
- REŽIM CHLADNIČKY (4 °C) (A)
- REŽIM SUPER MRAŽENÍ (E)
- POZNÁMKA: SUPER MRAŽENÍ
- FRESHER ZONE (F)
- EKO REŽIM (-16 °C) (B)
- PAMĚŤ VYPNUTÍ
- ALARM PŘI OTEVŘENÝCH DVEŘÍCH
- ALARM VYSOKÉ TEPLOTY
- INDIKACE PORUCHY
- WI-FI
- TIPY NA ÚSPORU ENERGIE
- ZAŘÍZENÍ
- SNÍMATELNÉ POLIČKY NA DVEŘE
- SKLENĚNÉ POLIČKY
- OBECNĚ
- NEPOUŽÍVÁNÍ SPOTŘEBIČE PO DELŠÍ DOBU
- STĚHOVÁNÍ SPOTŘEBIČE
- ŘEŠENÍ PROBLÉMŮ
- PŘERUŠENÍ ELEKTRICKÉ ENERGIE
- POZNÁMKA: FUNKCE PAMĚTI PŘI PŘERUŠENÍ NAPÁJENÍ
- VYBALENÍ
- PODMÍNKY ŽIVOTNÍHO PROSTŘEDÍ
- PROSTOROVÉ POŽADAVKY
- VENTILAČNÍ SYSTÉM
- VYROVNÁNÍ SPOTŘEBIČE
- POUŽITÍ NASTAVOVACÍCH NOŽIČEK
- ELEKTRICKÉ PŘIPOJENÍ
- OBRÁCENÍ DVEŘÍ
- KROKY PŘI MONTÁŽI (OBR. 10.9)
- TECHNICKÉ ÚDAJE
- NORMY A SMĚRNICE CE
- HAIER
- NÁVOD K POUŽITÍ
Značka : HAIER
Model : H3F320FSAAU1
Kategorie : Mrazák
