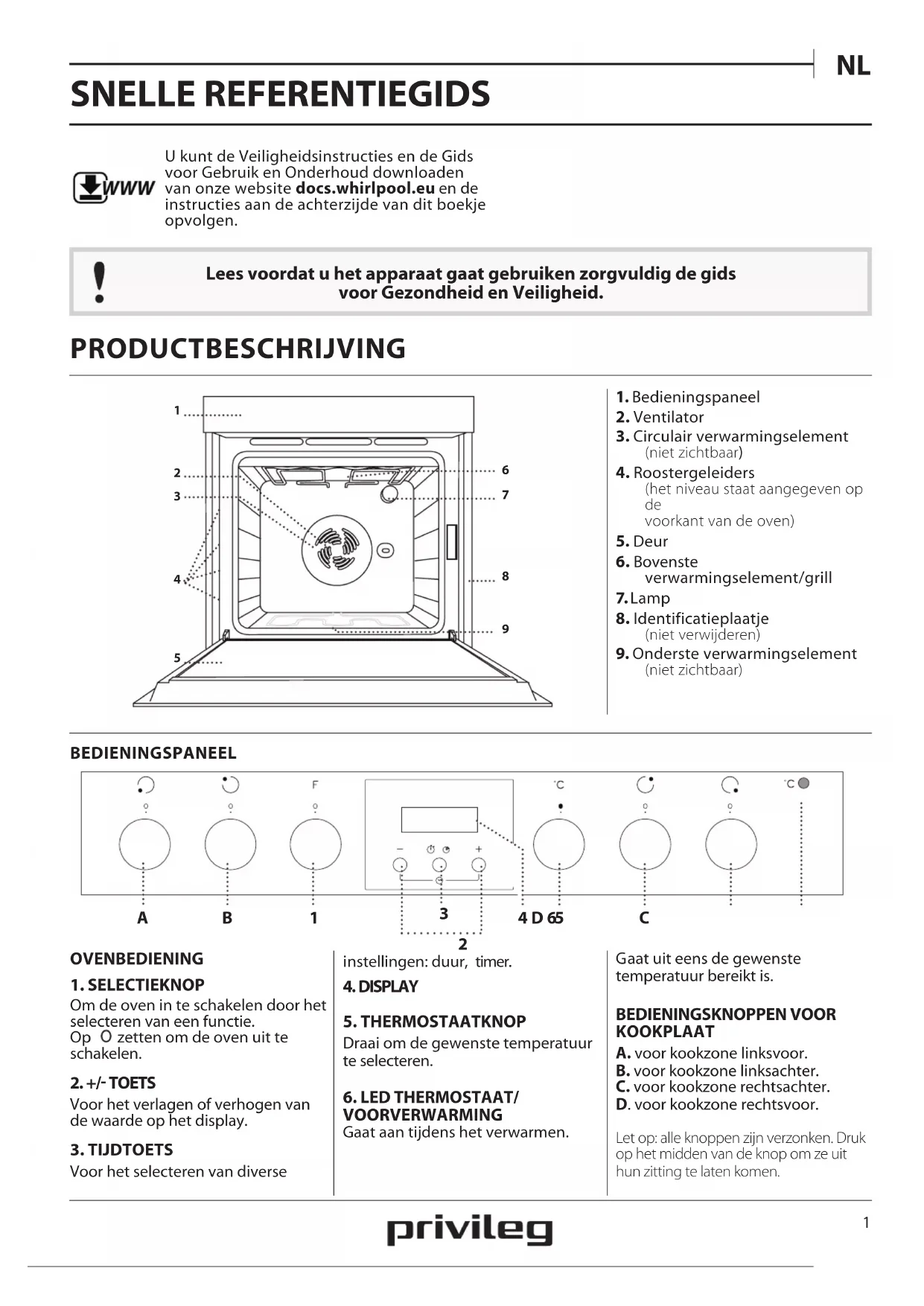

GEBRUIKSAANWIJZING PHVR6 OH5V1 IN PRIVILEG

U kunt de Veiligheidsinstrumentes en de Gids voor Gebruik en Onderhoud downloaden van unsere website docs.whirlpool.eu en de instructies aan de weiterijde van dit boekje opvolgen.

Lees voordat u het apparaat gaat gebruiken zorgvuldig de gids voor Gezondheid en Veiligheid.

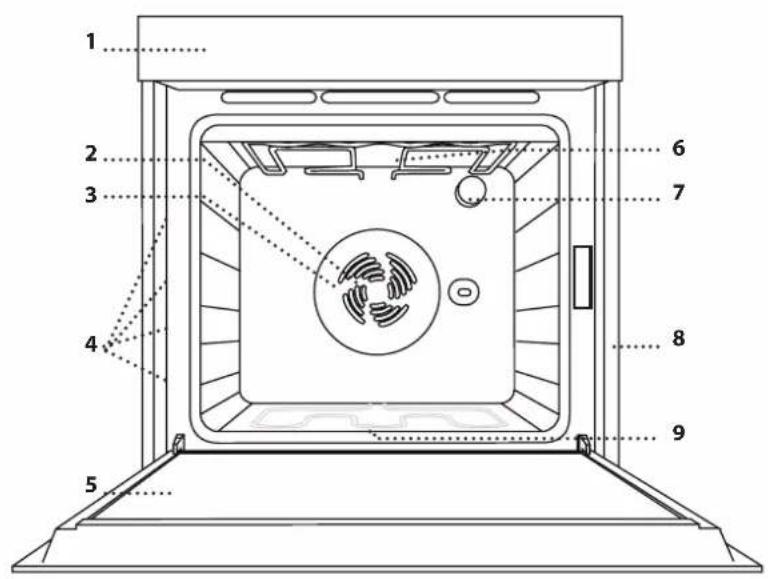

PRODUCTBESCHRIJVING

1. Bedieningspaneel
2. Ventilator
3. Circulair vermingselement (niet zichtaar)
   4.Roostergeleiders (het niveau staat aangegeven op de voorkant van de oven)
4. Deur
5. Bovenste verwarmingselement/grill
   7.Lamp
6. Identificatieplaatje (niet verwijderen)
7. Onderste verwarmingselement (niet zichtaar)

BEDIENINGSPANEEL

OVENBEDIENING

1. SELECTIEKNOP

Om de oven in te schakelen door het selecteren van een functie.
Op O zetten om de oven uit te schakelen.

2. +/- TOETS

Voor het verlagen of verhogen van de waarde op het display.

3. TIJDTOETS

Voor het selecteren van diverse

Draai om de gewenste temperatuur te selecteren.

6. LED THERMOSTAAT/ VOORVERWARMING

Gaat aanijdens het verwarmen.

Gaat uit eens de gewenste temperatuur bereikt is.

BEDIENINGSKNOPPEN VOOR KOOKPLAAT

A. voor kookzone linksvoor.
B. voor kookzone linksachter.
C. voor kookzone rechtsachter.
D. voor kookzone rechtsvooor.

Let op: alle knoppen zijn verzonken. Druk op het midden van de knop om ze uithun zitting te lately komen.

Het aantal en type van accessoires is afhankelijk van het model dat u aangekocht heb.

Bij de Whirlpool Consumentenservice kunt u apart andere, Niet bijgeleverde, accessoires aanschaffen.

PLAATSEN VAN HET ROOSTER EN ANDERE ACCESSOIRES

Schuif het rooster horizontally over de geleiders en zorg ervoor dat de zichde met de geheven rand maar boven gericht is.

Andere accessoires, zoals de opvangbak en de bakplaat, worden opdezelfde wijze als het rooster horizontal in de oven geschoven.

DE GELEIDERS VAN HET ROOSTER VERWIJDEREN EN TERUGPLAATSEN

• Om de roostergeleiders te verwijderen, verwijdert u de schroeven (indien aanwezig) aan beiden kanten met behulp van een munt of een gereedschap. Til de geleiders op en trek de onderste gedeelten uit hun zittingen: De roostergeleiders können nu verwijderd worden.
• Om de geleiders opnieuw teplaatsen,要去en ze eerst terug in hun bovenste zitting worden geplaatst. Houd ze rechtsop, schuif ze in de ovenruimte en LAST dan in de juiste positie in de onderste zitting zakken. Monteer de bevestigingsschroeven weeR.

FUNCTIONS

Download voor meer informatie de Gids voor Gebruik en

Onderhoud op docs. whirlpool.eu

OFF

Om de oven uit te schakelen.

LAMPJE

Om het ovenlampje in/uit te schakelen.

CONVENTIONEEL

Voor het bereiden van gerechten op eén

steunhoogte.

HYDROCLEANING

Voor het verwijderen van door

bereiding ontstaan vuil door middel van een lagetemperatuurcyclus. Door de werking van de waterdamp die tijdens deze speciale reinigingscyclus op lage temperatuur vrijkomt kennen vuil en voedselresten gemakkelijk worden verwijderd. Doe 200 ml drinkbaar water onder in de oven en gebruik de functie gedurende 35^ op 90^. Activeer de functie wanner de oven koud is en LAST 15^ afkoelen na afloop van de cyclus.

CONVECTIEBAKKEN

Voor het bereiden van vlees en taarten met een vloeibare vulling (hartig of zoet) op een steunhoogte en pizza's op een of twee steunhoogtes. Met deze functie worden de korst en de bodem gelijkmatig goudbruin en krokant. Bij bereiding op twee steunhoogtes worden geadviseerd om de gerechten halverwege de bereiding vanplaats te verwisselen voor een gelijkmatiger resultaat.

GRILL

Voor het grillen van karbonades, spiesen en

worstjes, gratineren van groenten of om brood te roosteren. Voor het grillen van vlees worden geadviseerd de opvangbak te gebruiken om het braadvet op te vangen: Plaats de pan op een van de niveaus onder het rooster en voeg 500 ml drinkwater toe.

GRATIN

Voor het grillen van groe stukken vlees

(lamsbouten, rosbief, helekip). Er worden geadviseerd een planta te gebruiken om het braadvet op te vangen: Plaats de pan op een van de niveaus onder het rooster en voeg 500ml drinkwater toe. Het braadspit (indien aanwezig) kan met deze functie worden gebruikt.

ONTDOOIER

Voor het versnellen van het ontdooien van voedsel.

HET APPARAAT VOOR HET EERST GEBRUIKEN

1. DETIJD INSTELLEN

Stel deijd in wonneer u de oven voor de eerste koer aan zet: "AUTO" en "0.00" knipperen op het display.

Druk tegelijkertijd op de toetsen en om de是如何 in te stellen: Stel de是如何 in met behulp van toetsen+ en -.

Let op: Om de tijd later te veranderen, bijvoorbeeld wanner de stroom voor langere tijd uitvalt,要去 u de tijd opnieuw instellen.

2. INSTELLING VAN DE TOON

Druk na het selecteren van de gewensteijdwaarde op de tijdttoets: Op de display wordt "ton 1" weergegeven.

Druk op de toets -om de gewenste toon te selecteren en druk dan op de tijdtoets om te bevestigen.

3. DE OVEN VERWARMEN

Een neue oven kan geuren afgeven die tijdens het productieproces zijn achterergebleven: dit is volkommen normala. Voordat u begint met het bereiden van voedsel, raden we waarom aan om de lege oven te verwarmen, om alle möglichke geuren te verwijderen. Verwijder alle beschemende karton of transparante film uit de oven en verwijder eventuele accessoires aan de binnenkant. Verwarm de oven tot 250 ^ C gedurende ongeveer een uur met de functie "Convectiebakken". De oven moet leeg zichn gedurende deutsche tijd. Volg de instructies voor de correcte instelling van de functie.

Let op: Het is raadzaam de ruimte te luchten na het eerste gebruik van het apparatusat.

DAGELIJKS GEBRUIK

1. SELECTEREN VAN EEN FUNCTIE

Om een functie te selecteren, draai de keuzeknop op het symbool van de gewenste functie.

2. EEN FUNCTIE INSCHAKELEN

Om de geselecteerde functie te starten, draai de thermostaatknop op de gewenste temperatuur.

Om de functie op elk moment te onderbreken,zet de oven uit, draai de keuzeknop en dethermostaatknop op O en

3.VOORVERWARMING

Zodra de functie geactiveerd is, wordt de led van de thermostat ingeschakeld, om aan te geben dat de voorverwarming gestart is.

Na afloop van dit proces gaat de LED van de thermostataat uit om aan te Geven dat de oven de ingestelde temperatuur bereikt heeft:plaats het voedsel in de oven en ga verder met het bereiden.

Let op: Het voedsel in de ovenplaatsen vooraleer de fase van de voorverwarming afgelopen is za een negatief effect hebben op het uiteindelijk resultaat van de bereiding.

. PROGRAMMEREN VAN DE BEREIDING

Na de selectie en de activering van de functie kan de duur ingesteld worden.

DUUR

Druk op deijdtoets: het symbol knippert.

Druk opnieuw op de tijdtoets: op het display worden DUR weergegeven en AUTO knippert.

Stel de duur in met de toetsen+en Na enkele seconden geeft het display deijd weer en blijft AUTO branden om de instelling te bevestigen.

Om de resterende bereidingstijd waar te gehen, druk tenminste 2 seconden lang op de tijdtotoets.

Om hem, wonneer nodig, te veranderen, druk er opniew op en gebruik de toetsen + en -om de duur te wijzigen.

Als de bereidingstijd om is, wordt het symboluitgeschakeld, klinkt het alarm en knippert AUTO op

het display.

Druk op een willekeurige toets om het alarm te deactiveren. Draai de functieknop en de thermostaatknop wee op O en druk dan tenminste 2 seconden lang op de tijdtoets om de oven uit te schakelen.

INSTELLLEN VAN DE TIMER

Deze optie stopt of start de bereiding nicht maar geeft u de mogelijkheid om de display te gebruiken als kookwekker (timer), zowel wanner een functie actief is als wanneer de oven uit staat.

Om de timer te activeren, druk lang op de tijdtoets: het symbool knippert op de display.

Gebruik de toetsen ten om de gewenste duur in te stellen: het aftellen begint na enkele seconden.

Op het display wordt deijd weergegeven en de blijft branden om te bevestigen dat de timer is ingesteld.

Let op: Om het aftellen weer te gehen en zo nods te veranderen, druk opnieuw 2 seconden lang op de tijdtoets.

- BEDIENING VAN DE KOOKPLAAT

(raadpleeg de gebruiksaanwijzing die bij de kookplaat worden geleverd).

Draai de bedieningsknop van de betreffende kookzoneaar rechts op de gewenste stand.

Op het bedieningspaneel bevinden zich 4 knoppen voor de bediening van de kookplaat. Op de knoppen worden de verschillende stroomstanden met nummers aangegeven en de verschillende functies met symbolen.

GEMATIGDVERWARMEN

Deze functie is geschikt voor het latent rijzen van deeg, om koude poter zacht te latent worden, babyzuiigflessen of pap warm te houden, om yoghurt te maken, chocolade te smelten, etc. Is alleen beschikbaar als het restwarmtelampje brandt. Controleer eerst of het restwarmtelampje van de betreffende kookzone brandt. Draai cervolgens de knop op . De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

WARMHOUDEN

Zorgt voor een constante temperatuur van 60 ^ C tot het einde van de bereidingstijd. Draai de knop waar om deze functie te selecteren.

SNELKOKEN

Deze functie zorgtervoordat water snel aan de kook wordt gebracht; de functie blijft een vaste tijd ingeschakeld. Als de tijd om is, schakelt de kookzone automatisch terug waar de maximale stroomstand. DeSNelkookfunctie kan ook geactiveerd worden nadat u al op de betreffende kookzone met koken bent begonnen. Belangrijk: Zorg er alvorens deze functie te selecteren voor dat de pan op de geselecteerde kookzone is geplaatst om beschadiging van de kookplaat te voorkomen. De gespecifieerde prestatiewaarden voor deze functie worden gegarandeerd voor alle glaskeramische kookplaten. Om deze functie in te schakelen zet u de pan eerst op de geselecteerde kookzone en draait u de knop verwolgens op . De functie wordenuitgeschakeld door de stand van de knop te wijzigen.

MULTIZONE

Is beschikbaar voor de kookzones linksvoor en linksachter. Breidt het verwarmde gebied van de kookplaat uit, zodate u grote, ovale of rechthoekige pannen kunt gebruiken. Om deze functie in te schaken: draai de knop op en wacht tot het restwarmtelampje van de betreffende kookzone gaat knipperen. Wacht totdat het lampje sneller begint te knipperen om de driedubbele zone (indien aanwezig) in te schaken. Kies de gewenste stand door de knop�n links te draaien. Het restwarmtelampje blijft branden om aan te Geven dat de kookplaat is ingeschakeld. Draai de knop�n O om de functie uit te schaken.

Let op: De multizone-functie werkkt alleen bij de dubbele en drievoudige kookzones.

BEREIDINGSTABEL

RECEPT FUNCIE		VOORVER-WARMEN	TEMPERATUUR(℃)	DUUR(MIN)	NIVEAUEN ACCESSOIRESC
Luchtig gebak	─	Ja 160 - 180 35 - 55			2
	─	Ja 150 - 170 30 - 90 *			3 1
Gevulde taart(kaastaart, strudel, vruchtentaart)	─	Ja 150-190 30 - 85			2
	─	Ja 150 - 190 35 - 90 *			3 1
Koekjes / taartjes	─	Ja 170 - 180 15 - 40			3
	─	Ja 150 - 175 20 - 45 *			3 1
Soesjes	─	Ja	180	30 - 40	3
	─	Ja 170 - 190 35 - 45 *			3 1
Meringues	─	Ja	90	120 - 130	3
	─	Ja	90	130 - 150 *	3 1
Brood / pizza / focaccia	─	Ja	190 - 250	15 - 50	2
	─	Ja	190 - 250	25 - 45 *	3 1
Diepvriespizza's	─	Ja	250	10 - 15	2
	─	Ja	250	10 - 20 *	3 1
Hartige taarten(groentetaart, quiche)	─	Ja 175 - 200 40 - 50			2
	─	Ja	180 - 190 40 - 55 *		3 1
Pasteitjes / bladerdeeghapjes	─	Ja	180 - 200 20 - 30		3
	─	Ja	180 - 190	20 - 40 *	3 1
Lasagne/gebakken pasta/cannelloni/overschotels	─	Ja	190 - 200 40 - 65		2
Lamsvlees / kalfsvlees / rundvlees /varkensvlees 1 kg	─	Ja	190 - 200	90 - 110	2
Kip/konijn/eend 1 kg	─	Ja	190 - 200	65 - 85	2
Kalkoen/gans 3 kg	─	Ja	190 - 200	140 - 180	1 / 2
Vis uit de oven/in folie filet, heel)	─	Ja	180 - 200 40 - 60		2
Gevulde groenten(tomaten, courgettes, aubergines)	─	Ja 175 - 200 50 - 60			2
Toast	─	Ja	200	2 - 5	4
Visfilet/moten vis	─	Ja	200	30 - 40 **	4 3

FUNCTIES	Conventioneel	Grill	Gratin	Convectiebakken
ACCESSIONS	Rooster	Taartvorm op rooster	opvangbak/bakplaat of taartvorm op rooster	Druipplaat / Ovenschaal

RECEPT FUNCIE		VOORVER-WARMEN	TEMPERATUUR(℃)	DUUR(MIN)	NIVEAUEN ACCESSOIRESC
Worstjes/kebab/spareribs/hamburgers		Ja 200	30 - 50 **		4 3
Gebraden kip 11,3 kg		-	200	55 - 70 **	2 1
Rosbief rosé 1 kg		-	200	35 - 50 ***	2
Lamsbout / schenkel - 200 60 - 90 ***					2
Gebakken aardappelen		-	200	45 - 55 ***	2
Gegratin. groenten		-	200	20 - 30	2
Lasagne en vlees		Ja	200	50 - 100 ****	3 1
Vlees en aardappelen		Ja	200	45 - 100 ****	3 1
Vis en groente		Ja	180	30 - 50 ****	3 1

Verwissel de steunhoogtes halverwege de bereiding.
Draai het vlees halverwege de bereidingstijd om.
Draai het voedsel na tweeerde van de bereidingstijd om (indien nodig).
**Geschatte tijdsduur: Gerechten können op verschillende tijdstippen afhankelijk van de persoonlijke voorkeuruit de oven worden verwijderd.

Download de Gids voor Gebruik en Onderhoud van once website docs.whirlpool.eu om de lijst met geteste recepten te raadplegen die voor de beoordelingsinstituten zich opgesteld, volgens de norm IEC 60350-1.

FUNCTIES	Conventioneel	Grill	Gratin	Convectiebakken
ACCESSIONS	Rooster Taartvorm op rooster	opvangbak/bakplaat of taartvorm op rooster	Druipplaat / Ovenschaal	Opvangbak met 500 ml water

REINIGING EN ONDERHOUD

Download voor meer informatie de Gids voor Gebruik en Onderhoud op docs.whirlpool.eu

Zorg ervoor dat de oven afgekoeld is vooraleer te onderhonden of te reinigen.

Gebruik geen stoomreinigers.

Gebruik geen staalwol, schuursponsjes of schuren/ bijtende reinigingsproducten, waar dat deze het oppervlak van het apparaat hunnen beschaden.

Draag beschermende handschoenen.

De oven moet worden losgekoppeld van het elektriciteitsnet voordat u onderhoudswerkzaamhedenuitvoert.

EXTERNE OPPERV LAKKEN

• Reinig de oppervlakken met een vochtig microvezeldoekje.
  Als ze eer vuil zich, voeg dan een paar druppels neutrala afwasmiddel toe aan het water. Droog af met een droge doeck.
• Gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met de oppervlakken het apparatus, verwijder het dan onmiddelijk met een vochtig microvezeldoekje.

INTERNE OPPERVLAKKEN

• Na elk gebruik要去 de oven afkoelen en dan gereinigd worden, bij voorkeur wanner die nog

warm is, om afzettingen of vlekken veroorzaakt door voedselresten te verwijderen. Laat voor het drogen van condens die zich heeft gezvormd vanwege het breiden van voedsel met een hoog vochtgehalte de oven volledig afkoelen en veeg het af met een doek of spon.

Maak het glas van de deur schoon met een geschikt vloeijaar reinigingsmiddel.
- Om de oven gemakkelijker te können reinigen, kan de deur worden verwijderd.

ACCESSIONS

Laat de accessoires na gebruik weken in water met afwasmiddel. Pak ze vast met handschoenen als ze nog heet zichn. Voedselresten können met een afwasborstel of met een sponsje worden verwijderd.

VERVANGEN VAN HET LAMPJE

1. Koppel de oven los van de netvoeding.
2. Schroef het beschemkapje van de lamp, verrang de lamp en schroef het beschemkapje weeop de lamp.
3. Sluit de oven weeer aan op de netvoeding.

Let op: Gebruik alleen gloeilampen van 25-40W/230V type E-14, T300°C, of halogeenlampen van 20-40W/230 V type G9, T300°C. De lamp die in het product worden gebruikt is specifiek ontworpen voor huishoudapparaten en is nicht geschikt voor ruimteverlichting (EC-Richtlijn Nr. 244/2009). De lampjes zijn verkrijgbaar bij de Consumentenservice. Raak de halogeenlampen Niet met blote handen aan omdat vingerafdrukken ze+kunnen beschadigen. Gebruik de oven Niet voordat het beschemkapje is teruggeplaatst.

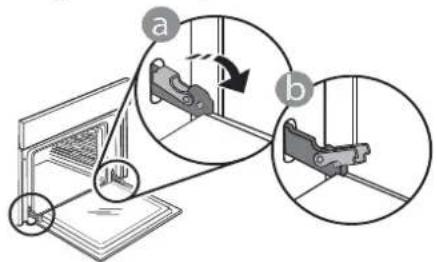

DE DEUR VERWIJDEREN EN TERUGPLAATSEN

1. Om de deur te verwijderen opent u deze volledig en brengt u de vergrendelingen maar beneden totdat ze ontgrendeld zich.

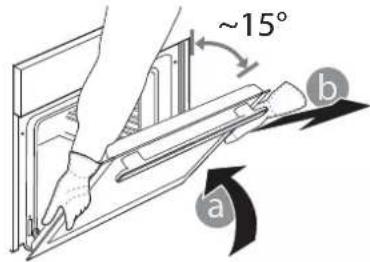

1. Sluit de deur zo ver möglichk.
   Houd de deur stevig met beiden handen beet – nicht vasthouden aan de handgreep.
   Verwijder de deur door deze te blijven sluiten en tegelijktijd omhoog te trekken totdat het loshaakt.
   Zet de deur opzij en laat deze op een zachte ondergrond rusten.

1. Monteer de deur opniew door deze te bewegen in de richting van de oven, de haken van de scharnieren uit te lijnen met de zitting en het bovenste.Deel op de zitting vast te zetten.
2. Laat de deur zakken en doe deutsche verzolgens volledig open. Breng de vergrendelingen omlaag\ haar hun oorspronkelijke positie: zorg ervoor dat ze volledig maar beneden staan

Zachtjes drukken, om te controleren de vergrendelingen in de juiste positie staan.

1. Probeer de deur te sluiten en controllerer of het in lijn met het bedieningspaneel is. Als dit Niet het geval is herhaalt u de bovenstaande stappen: als het Niet goed werkt kan de deur beschadigd raken.

LEZEN VAN DE BEREIDINGSTABEL

De tabel geeft een overzicht van de Beste functie, accessoires en het niveau voor het bereiden van verschillende soorten gerechten. De bereidingstijden gelden vanaf het moment dat het gerecht in de oven worden gezet, zonder de voorverwarmingstijd (indien nodig). De bereidingstemperaturen zijn bij benadering en zich afhankelijk van de hoeveelheid voedsel en het type accessoire dat wordt gebruikt. Gebruik eerst de laagste aanbevolen waarden. Als de bereiding niets aan wens is, kut u hogere waarden gebruiken. Geadviseerd worden om de bijgeleverde accessoires te gebruiken en indien möglich taartvormen en bakplaten van donker metaal. U kut ook vuurvaste of aardewerk pannen en accessoires gebruiken; de bereidingsstijden zijn danietis langer.

Met de functie "Hete Lucht" kurz u tegelijkertijd verschillende gerechten bereiden (bijvoorbeeld: vis en groenten) op verschillende steunhoogtes. Haal de gerechten die klaar zich uit de oven en LAST de gerechten die meerijd nodig hebben in de oven staan.

PROBLEMOPLOSING

Download voor meer informatie de Gids voor Gebruik en Onderhoud op docs.whirlpool.eu

Probleem Mogelijk oorzaak Oplossing
De oven werkt nicht.	Stroomonderbreking. Loskoppeling van het elektriciteit'snet.	Controller of het elektriciteit'snet spanning—heeft en of de oven is aangesloten. Zet de oven uit en waar aan, om te controlleren of het probleem opgelast is.
Op de display verschijnt de letter "F" gevolgd door een nummer.	Softwareprobleem. Neem contact op met de dichtstblijnnde Consumentenservice en vermeld het nummer dat volgt op de letter "F".

PRODUCT

www De productfiche met energiegeveens van dit apparaat kan gedownload worden van once website docs.whirlpool.eu

HOE DE GIDS VOOR GEBRUIK EN ONDERHOUD TE VERKRIJGEN

Download de Gids voor Gebruik en Onderhoud op unsere website docs.whirlpool.eu (u kunt deze QR code gebruiken), onder vermeling van de handelscode van het product.
U kunt ook contact opnemen met once Consumentenservice.

CONTACT OPNEMEN MET CONSUMENTENSERVICE

Onze contactgegevens staan in de garantiehandleiding.

Wanneru contact opneemt met de Consumentenservice believe de codes te vermelden die op het identificatieplaatje van het apparaat staan.
