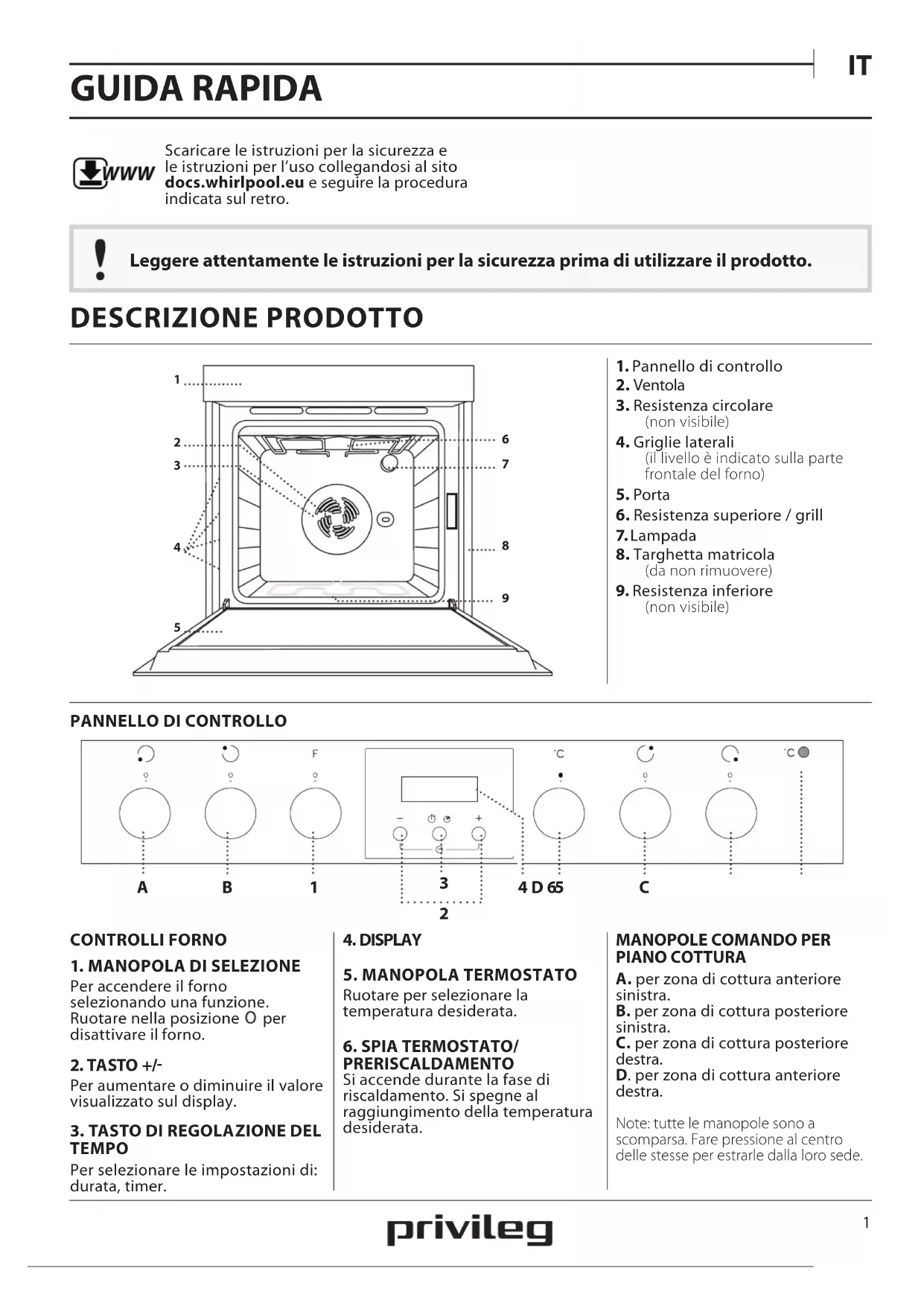

MANUALE UTENTE PHVR6 OH5V1 IN PRIVILEG

Scaricare le istruzioni per la sicurezza e le istruzioni per l'uso collegandosi al sito docs.whirlpool.eu e seguire la procedura indicata sul retro.

Leggere attentamente le istruzioni per la sicurezza prima di utilizzare il prodotto.

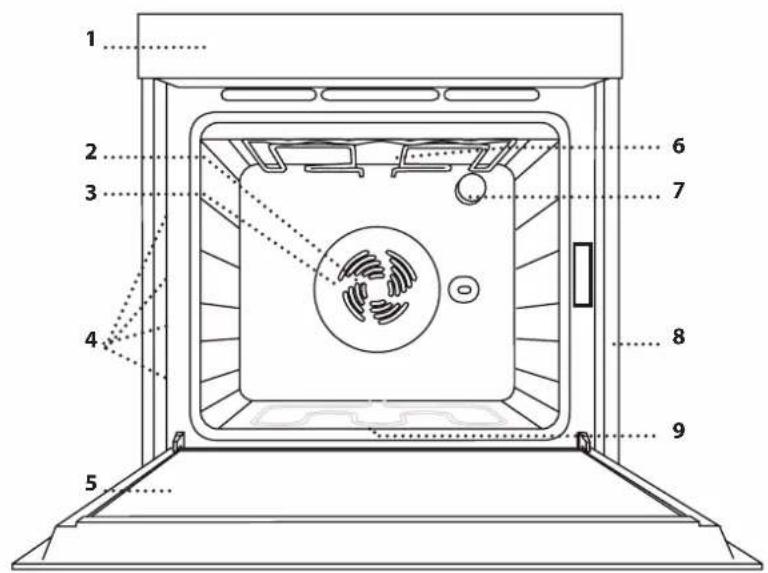

DESCRIZIONE PRODOTTO

1. Pannello di controllo
2. Ventola
3. Resistenza circolare (non visible)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
   5.Porta
5. Resistenza superiore / grill
   7.Lampada
6. Targhetto matricola (da non rimuovere)
7. Resistenza inferiore (non visible)

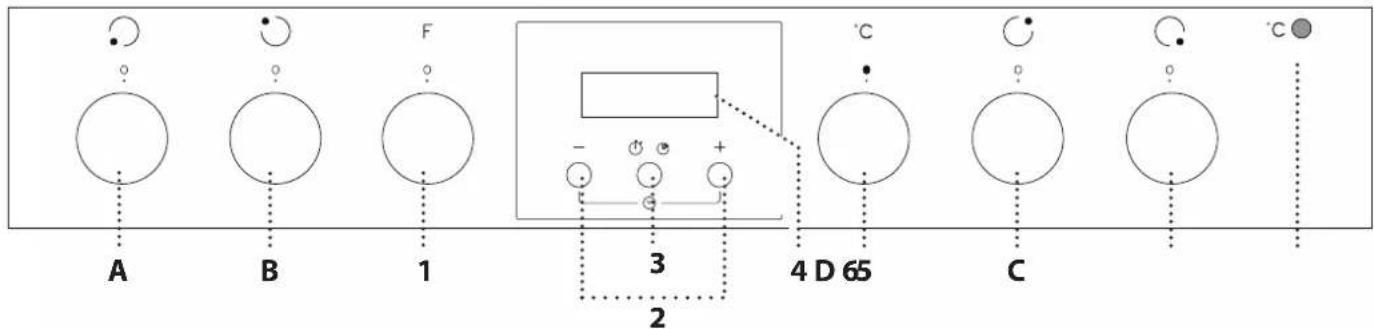

PANNELLO DI CONTROLLO

CONTROLLIFORNO

1. MANOPOLA DI SELEZIONE

Per accendere il fornoselectionando una funzione. Ruotare nella posizione O per disattivare il fornso.

2. TASTO +/-

Per aumentare o diminuire il valore visualizzato sul display.

3. TASTO DI REGOLAZIONE DEL TEMPO

Per selezionare le impostazioni di: durata, timer.

4. DISPLAY

5. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura desiderata.

6. SPIA TERMOSTATO/ PRERISCALDAMENTO

Si accende durante la fase di riscaldamento. Si spegne al raggiungimento della temperature desiderata.

MANOPOLE COMANDO PER PIANO COTTURA

A. per zona di cottura anteriore sinistra.
B. per zona di cottura posteriore sinistra.
C. per zona di cottura posteriore destra.
D. per zona di cottura anteriore destra.

Note: tutte le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle alla loro sede.

GRIGLIA LECCARDA

(SE PRESENTE)

TEGLIA GUIDE SCORREVOLI

(SE PRESENTI)

Il numero e il tipo di accessori sono variate a seconda del modello acquistato.

E possibl acquirese separamente altri accessori non in dotazione pressi il Servizio Assistenza Clienti.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo daprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la piatra dolci, si inseiscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per rimuovere le griglie, togliere le viti di fissaggio (se presenti) da entrambi i lati con l'aiuto di una moneta o di un attrezzo adatto. Quindi sollevare le guide ed estrarre le parti inferiori dai relativi alloggiamenti: a quello punto è possibile rimuovere le griglie.

• Per rimontare le griglie, inserirle daprima nelle sedi superiori. Avvicinarle alla cavity tenendo sollevato, quando abbassare in posizione nelle sedi inferiori. Rimontare le viti di fissaggio.

FUNZIONI

Per maggiori informazioni, scaricare le istruzioni per l'uso da docs.whirlpool.eu

OFF

Per specnere ilorno.

LAMPADA

Per accendere/spegnere la luce delorno.

STATICO

Per cuocere qualsiasi tipo di pietanza su un

solo ripiano.

HYDROCLEANING

Per eliminare lo sporco creato alla cottura mediana un ciclo a bassa temperatura. L'azione del vapore rilasciato durante quello speciale ciclo di pulizia a bassa temperatura permette di rimuovere lavormente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno e attivare la funzione per 35^ a 90^ . Attivare la funzione a forno freddo e lasciarlo raffreddare per 15^ al termine del ciclo.

VENTILATO

Per cuocere carni e torte con ripiano liquido (salate o dolci) su un solo ripiano, pizze su singolo o doppio livello. Questa funzione permette di ottenere pietanze dorate e croccanti sua sopra che sotto. Per le cotture su due livelli, invertire la posizione degli alimenti a metà cottura per ottenere un risultato più omogeneo.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile.

GRATIN

Per arrostire grossi pezioni di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sulla griglia e aggiungere 500ml di acqua potabile. Con esta funzione è possibile utilizzare il girarrosto, se presente.

SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti.

PRIMO UTILIZZO

1. IMPOSTARE L'ORA

Alla prima accensione, è necessario impostare l'ora: sul display lampeggiano l'indicazione "AUTO" e le cifre "0.00".

Per impostare l'ora, premere contemporaneamente i tasti -e +Impostare l'ora utilizzando i tasti e.

Note: per posticipare l'ora, ad esempio dopo interruzioni di corrente prolungate, è necessario impostarla nuovamente.

2. IMPOSTARE IL SUONO

Dopo aver selezionato i valori desiderati, premere il tasto di regolazione del tempo: Sul display viene visualizzato "ton 1".

Per scegliere il suono desiderato, premere il tasto-, quindi premere il tasto di regolazione del tempo per confermare.

3. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: quello è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere agli odore. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Scaldare il forno a 250^ per un'ora, utilizzato preferibilmente la funzione "Ventilato". Durante cette procedura il forno deve essere vuoto.

Seguire le istruzioni a seguire per impostare correttamente la funzione.

Note: è opportuno ventilare la stanza durante e dopo il primo utilizzato.

USO QUOTIDIANO

1. SELECTIONARE UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del symbolo della funzione desiderata.

2. AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su O e

3. PRERISCALDAMENTO

Quando si attiva esta funzione, la spia del termostato si accende per segnalare l'inizio della fase di preriscaldamento.

Alla fine del processo, la spia del termostato si spegne perindicare che il fornho ha raggiunto la temperatura impostata:aquesto punto,inseriregli alimenti e procedere alla cottura.

Note: inseire gli alimenti nel forno prima della fine del preriscaldamento cui comprometteri i risultati di cottura.

. PROGRAMMARE LA COTTURA

Dopo ave selezionato e attenuato la funzione è possibile impostare la durata.

Premere il tasto di regolazione del tempo: il symbolo lampeggia.

Premere nuovamente il tasto di regolazione del tempo: il display visualizza "DUR" con a fanco la scritta AUTO.

Impostare la durata usando i tasti- -Dopo quale secondo, sul display viene visualizzata l'ora e l'indicazione AUTO rimane accesa per confermare l'impostazione.

per visualizzare il tempo di cottura restante, premere il tasto di regolazione del tempo per almeno 2 secondi. Per modificarlo (se necessario), premere il tasto una seconda volta e usare i tasti+ e-per modificare la durata.

A fine cottura, il symbolo spagne, viene emesso un segnale acustico e sul display lampeggia l'indicazione AUTO.

Premere un taste qualsiasi per disattivare il segnale acustico.

Riportare la manopola funzioni e la manopola del termostato suO e quindi premere il tasto di regolazione del tempo per almeno 2 secondi per spegnere il forno.

IMPOSTAZIONE DEL TIMER

Questo opzione non può essere utilizzata per interrompere o attivare la cottura ma permette di utilizzato il display come timer, sia quando è attiva una funzione che a fornò spento. Per attivare il timer, tenere premuto il tasto di regolazione del tempo: sul display lampeggia il symbolo.

Impostare la durata usingo i tasti+e :dopo alcuni secondi ha inizio ilconto alla rovescia.

Il display在哪 l'ora e il simbolo imane acceso per confermare che è stato impostato il timer.

Note: per visualizzare il conto alla rovescia ed eventualmente modificarlo, premere nuovamente il tasto di regolazione del tempo per almeno 2 secondi.

- FUNZIONAMENTO DEL PIANO COTTURA

(vedere le istruzioni fornite con il piano cottura).

Ruotare in senso orario la manopola di lavoro della zona di cottura interessata fino a selezionare l'impostazione di potenza richiesta.

Il pannello comandi del forno è dotato di 4 manopole regolabili che controllano il funzionamento del piano. Le manopole dato del piano cottura sono contrassegnate da una Scala numerica corrispondente ai differenti livelli di potenza e da una series di symboli di funzione.

TEPORE Per far:

Per far lievitare la pasta, ammorbidire il burro molto dal frigo, Maintainere al caldo i biberon o la pappa dei bambini, per preparare lo yogurt, sciogliere il cioccolato, ecc. La funzione è disponibile soltanto con la spia del calorie residui accesa. Per il funzionamento, accertarsi che la spia di calorie residuo della zona di cottura che si desidera utilizzato via accesa. Ruotare la manopola su . Per disattivare esta funzione, cancellare la posizione della manopola.

MANTENIMENTO CALORE

Per mantenere la temperatura costante a 60^ sino a fine cottura. Per selezionare questa funzione, ruotare la manopola su 5 .

EBOLLIZIONE RAPIDA

E disponibile sulle piastre anteriore sinistra e posteriore sinistra. Allarga l'area di riscaldamento del piano per permettere l'uso di pentole grande,ovali o rettangolari.Per selezionare questa funzione: ruotare la manopola su e aspettare che la spia di calore residuo corrispondente alla piastra inizi a lampegliare. Per azionare la zona tripla (se disponibile), attendere fino a quando il LED inizia a lampegliare velocemente. Selezionale il livello di potenza richiesta ruotando la manopola in senso antiorario. La spia di calore residuo resta accesa perindicare che il piano di cottura è inserto.Per deselectionare, ruotare in senso antiorario la manopola su O.

Note: è possibile disattivare la funzione multizona soltanto su piani dotati da zona di cottura doppi e tripla.

LABELLA DI COTTURA

RICETTA FUNZIONE PRERISC.			TEMPERATURA (°C)	DURATA (MIN)	LIVELLO E ACCESSORI
Torte a lievitazione	-	Si 160 - 180 35 - 55			2
	+	Si 150 - 170 30 - 90 *			3 1
Torte ripiene(torta di ricotta, strudel, torta di frutta)	+	Si 150 - 190 30 - 85			2
	+	Si 150 - 190 35 - 90 *			3 1
Biscotti/Tortine	-	Si 170 - 180 15 - 40			3
	+	Si 150 - 175 20 - 45 *			3 1
Bignè	-	Si	180	30 - 40	3
	+	Si 170 - 190 35 - 45 *			3 1
Meringhe	-	Si	90	120 - 130	3
	+	Si	90	130 - 150 *	3 1
Pane / Pizza / Focaccia	-	Si 190 - 250 15 - 50			2
	+	Si 190 - 250 25 - 45 *			3 1
Pizza surgelata	-	Si	250	10 - 15	2
	+	Si	250	10 - 20 *	3 1
Torte salute(torta di verdure, quiche)	+	Si 175 - 200 40 - 50			2
	+	Si 180 - 190 40 - 55 *			3 1
Voulevant / Salatini di pasta sfoglia	-	Si	180 - 200	20 - 30	3
	+	Si 180 - 190 20 - 40 *			3 1
Lasagne / Pasta al forno /Cannelloni / Sformati	-	Si	190 - 200	40 - 65	2
Agnello / Vitello / Manzo / Maiale 1 Kg	-	Si	190 - 200	90 - 110	2
Pollo / Coniglio / Anatra 1 kg	-	Si	190 - 200	65 - 85	2
Tacchino / Oca 3 kg	-	Si	190 - 200	140 - 180	1 / 2
Pesce al forno / al cartoccio(fletti, intero)	-	Si	180 - 200	40 - 60	2
Verdure ripiene(pomodori, zucchini, melanzane)	+	Si 175 - 200 50 - 60			2
Toast	-	Si	200	2 - 5	4
Filetti/tranci di pesce	-	Si	200	30 - 40 **	4 3

FUNZIONI	Statico	Grill	Gratin	Ventilato
ACCESSORI	Griglia	Tortiera su griglia	Leccarda / teglia o tortiera su griglia	Leccarda / Piastra dolci
RICETTA FUNZIONE PRERISC.		TEMPERATURA (°C)	DURATA (MIN)	LIVELLO E ACCESSORI
Salsicce / Spiedini / Costine / Hamburger	Si 200 30 - 50 **			4 3
Pollo arrosto 1-1,3 kg	-	200	55 - 70 **	2 1
Roast beef al sangue 1 kg	-	200	35 - 50 ***	2
Cosciotto di agnello/Stinco	-	200	60 - 90 ***	2
Patate arrosto - 200 45 - 55 ***	-			2
Verdure gratinate	-	200	20 - 30	2
Lasagne e carne	Si	200	50 - 100 ****	3 1
Carni e patate	Si	200	45 - 100 ****	3 1
Pesce e verdure	Si	180	30 - 50 ****	3 1

• Invertire i livelli a metà cottura.
  Ruotare il cibo a metà cottura.
  *** Ruotare il cibo a due terzi di cottura se necessario.
  ** La durata è approssimata: le pietanze sono essere molto dal forno in tempi differenti secondo preferenza.

www.Scaricare le Istruzioni per l'uso dal除去 docs.whirlpool.eu per consultare la tabella delle ricette testate, compilata per gli istituti di valutazione secondo la norma CEI 60350-1.

FUNZIONI	Statico	Grill	Gratin	Ventilato
ACCESSORI	Griglia	Tortiera su griglia	Leccarda / teglia o tortiera su griglia	Leccarda / Piastra dolci

PULIZIA E MANUTENZIONE

Per maggiori informazioni, scaricare le istruzioni per l'uso da docs.whirlpool.eu

Assicurarsi che ilorno si sia raffreddato prima di eseguire agli operazione.

Nonutilizzare pulitrici a getto di vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Utilizzare guanti protettivi.

Il fornso deve essere disconnesso alla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibia umido. Se molto sporche, aggiungere quale goccia di detergente neutro. Ascugare con un panno asciutto.
  Non usare detergenti corrosivi o abrasivi. Se inavvertamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibia umido.

SUPERFICI INTERNE

• Dopo agli uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui

di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contento di acqua, usare a forno freddo un panno o una spugna.
- Pulire i vetri della porta con detergenti liquidi specifici.
Per facilitare la pulizia della porta è possibile rimuoverla.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti\ dopo l'uso, maneggiandoli con quanti da forno, se\ ancora caldi. I residui di cibo possono essere rimossi\ con una spazzola per piatti o con una spugna.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forn o alla rete elettrica.
2. Svitare la copertura della lampada, sostuire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Note: Usare solo lampadine ad incandescenza da 25-40W/230V tipo E-14, T300°C o lampadine alogene da 20-40W/230 V tipo G9, T300°C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampade sono disponibili presso il Servizio Assistenza.

• In caso di impieg di lampade alogene, non maneggiare a mani nude, per evitare che vengano danneggiate delle impronte digitali. Non far funzionare il forno alla prima aver riposizione lo coperchio.

TOGLIERE E RIMONTARE LA PORTA

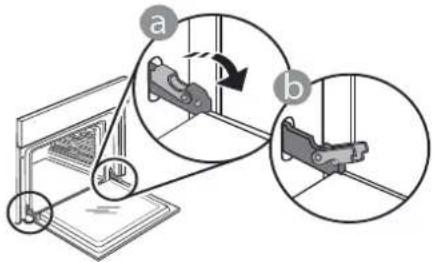

1. Per rimuovere la porta, aprirla completeness e abbassare i fermi fino alla posizione di sblocco.

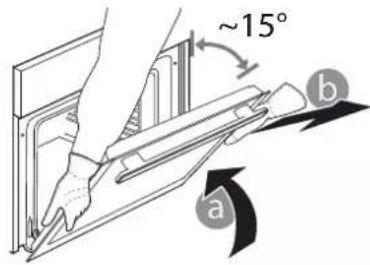

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambé le mani, evitando di tenerla per la maniglia. Per estrarla fácilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvincinarla al forno allineando i ganci delle cerniere alle proprie sedi e anticorare la parte superioreagli alloggiamenti.
2. Abbassare la porta e poi aprirla completeness. Abbassare i fermi nella posizione originale: fare attenzione che siano completeness abbassati

Sara necessario aplicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliorare da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si riferisce con all'introduzione del cibo nelorno, escluo il preriscaldamento (dove richiesto).

Le temperature e i tempi di cottura sono indicativi e dipendono alla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alto. Si consiglia di utilizzato gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. É possibile utilizzatoanche pentole e accessori in pirex o in ceramica, i tempi di cottura si allungheranno leggermente.

CUCINARE DIFFERENTI ALIMENTI CONTEMPORANEAMENTE

Utilizzato la funzione "Termoventilato", è possibile cuocere contemporaneamente cibi diversi (ad esempio: pesce e verdure), su ripiani diversi. Estrarre i cibi che richiedono tempi di cottura inferiori e lasciare continuare la cottura per quelli con tempi più lunghi.

RISOLUZIONE DEI PROBLEMI

Per maggiori informazioni, scaricare le istruzioni per l'uso da docs.whirlpool.eu

Problema Possibile causa Soluzione
Il fornò non funziona.	Interruzione di corrente elettrica. Disconnessione alla rete principale.	Verificare che ci sia tensione in rete e che il fornò sia collegato all'alimentazione elettrica. Specnere e riaccendere il fornò e verificare se l'inconveniente persististe.
Il display在哪 la lettera "F" seguita da un numero.	Problema software. Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".

SCHEDA TECNICA

La scheda tecnica del prodotto con i dati energetici dell'apparecchio cui sono essere scaricata dal site Internet docs.whirlpool.eu

COME OTTENERE LE ISTRUZIONI PER L'uso

www Scaricare le Istruzioni per l'uso dal site web docs.whirlpool.eu (e possible utilizesl que lo codice QR) specificando il codice prodotto.

In alternatively, contattare il Servizio di Assistenza Clienti.

CONTATTARE IL SERVIZIO ASSISTENZA CLIENTI

I contatti possono essere trovati sul manuale di

garanzia. Quando si contatta il Servizio Assistenza fornire i codici presenti sulla targhetto matricola del prodotto.

400011603915/B
