MANUALE UTENTE PHVR6 OH5V2 IN PRIVILEG

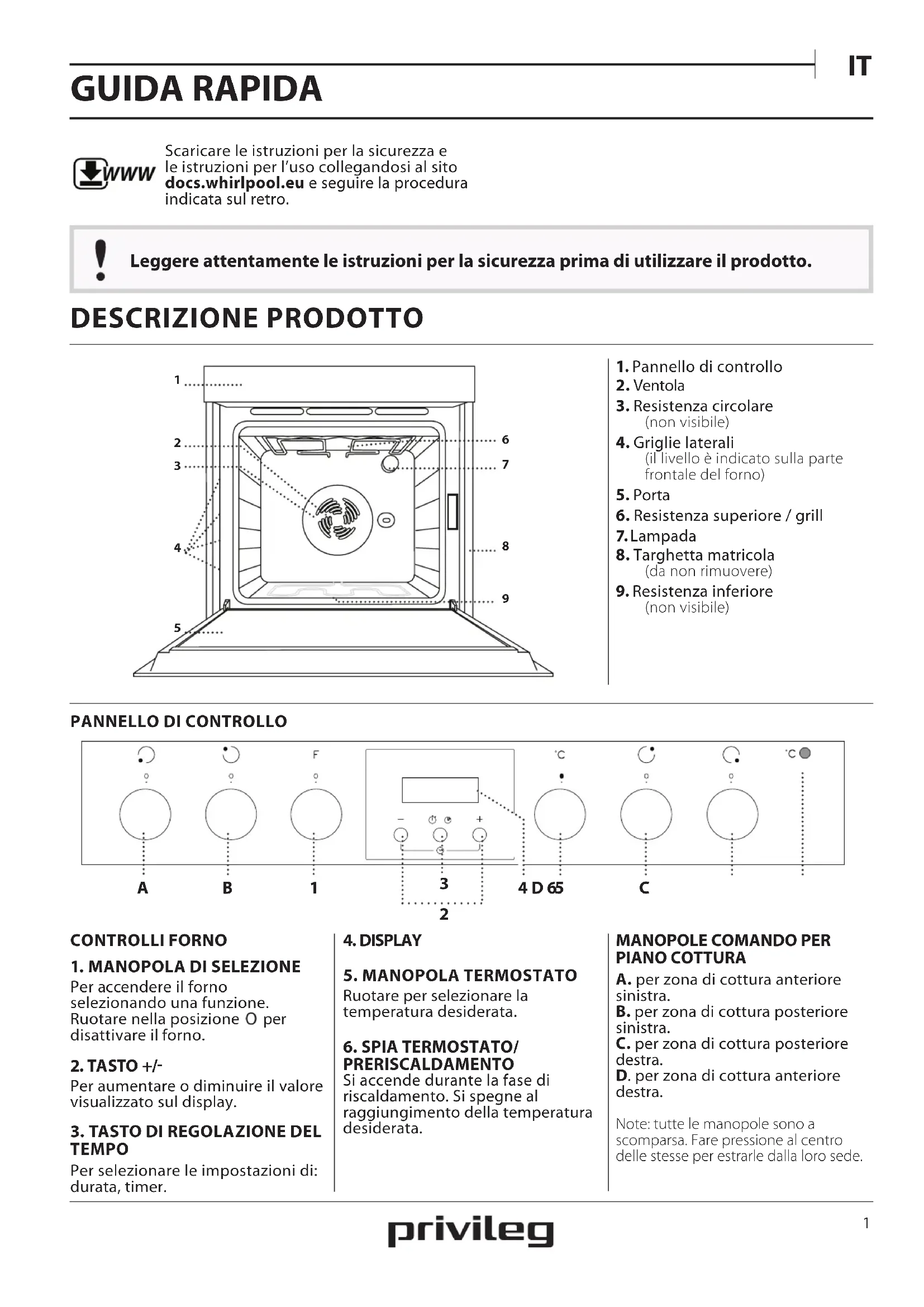

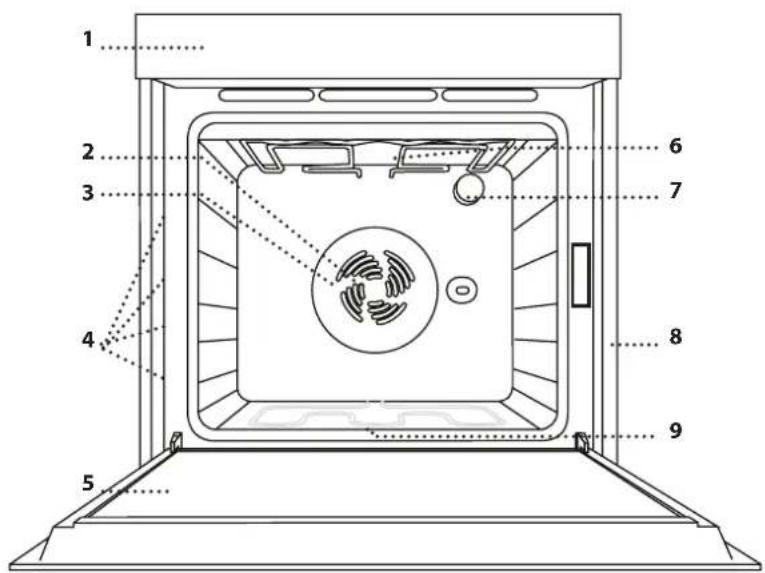

DESCRIZIONE PRODOTTO

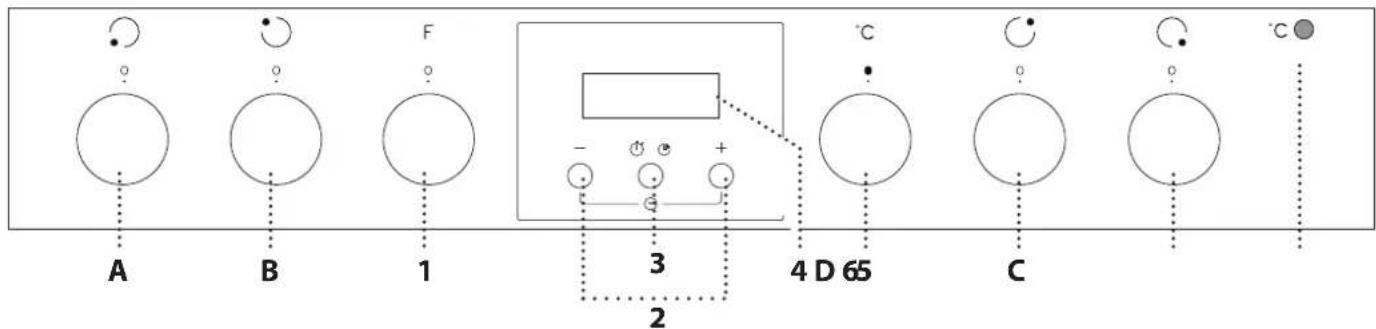

PANNELLO DI CONTROLLO

1. Pannello di controllo2. Ventola3. Resistenza circolare(non visibile)4. Griglie laterali(il livello è indicato sulla partefrontale del forno)5. Porta6. Resistenza superiore / grill7. Lampada8. Targhetta matricola(da non rimuovere)9. Resistenza inferiore(non visibile) CONTROLLI FORNO

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Ruotare nella posizione per disattivare il forno.

Per aumentare o diminuire il valore visualizzato sul display.

3. TASTO DI REGOLAZIONE DEL

TEMPO Per selezionare le impostazioni di: durata, timer.

Ruotare per selezionare la temperatura desiderata.

PRERISCALDAMENTO Si accende durante la fase diriscaldamento. Si spegne alraggiungimento della temperaturadesiderata.

MANOPOLE COMANDO PER

PIANO COTTURA A. per zona di cottura anterioresinistra.B. per zona di cottura posterioresinistra.C. per zona di cottura posterioredestra.D. per zona di cottura anterioredestra.Note: tutte le manopole sono a scomparsa. Fare pressione al centro delle stesse per estrarle dalla loro sede. GUIDA RAPIDA Leggere attentamente le istruzioni per la sicurezza prima di utilizzare il prodotto. WWW Scaricare le istruzioni per la sicurezza e le istruzioni per l’uso collegandosi al sito docs.whirlpool.eu e seguire la procedura indicata sul retro.

5 C 1A B2 ACCESSORI Per maggiori informazioni, scaricare le istruzioni per l’uso da docs.whirlpool.eu WWW GRIGLIA LECCARDA (SE PRESENTE)

TEGLIA GUIDE SCORREVOLI

(SE PRESENTI) Il numero e il tipo di accessori possono variare a seconda del modello acquistato. È possibile acquistare separatamente altri accessori non in dotazione presso il Servizio Assistenza Clienti.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo dapprima il lato rialzato orientato verso l’alto. Gli altri accessori, come la leccarda o la piastra dolci, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per rimuovere le griglie, togliere le viti di fissaggio (se presenti) da entrambi i lati con l'aiuto di una moneta o di un attrezzo adatto. Quindi sollevare le guide ed estrarre le parti inferiori dai relativi alloggiamenti: a questo punto è possibile rimuovere le griglie.

• Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendo sollevato, quindi abbassarle in posizione nelle sedi inferiori. Rimontare le viti di fissaggio. FUNZIONI Per maggiori informazioni, scaricare le istruzioni per l’uso da docs.whirlpool.eu WWW OFF Per spegnere il forno. LAMPADA Per accendere/spegnere la luce del forno. STATICO Per cuocere qualsiasi tipo di pietanza su un solo ripiano. HYDROCLEANING Per eliminare lo sporco creato dalla cottura mediante un ciclo a bassa temperatura. L’azione del vapore rilasciato durante questo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Versare 200 ml di acqua potabile sul fondo del forno e attivare la funzione per 35’ a 90°C. Attivare la funzione a forno freddo e lasciarlo raffreddare per 15’ al termine del ciclo. VENTILATO Per cuocere carni e torte con ripieno liquido (salate o dolci) su un solo ripiano, pizze su singolo o doppio livello. Questa funzione permette di ottenere pietanze dorate e croccanti sia sopra che sotto. Per le cotture su due livelli, invertire la posizione degli alimenti a metà cottura per ottenere un risultato più omogeneo. GRILL Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. GRATIN Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una teglia per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. Con questa funzione è possibile utilizzare il girarrosto, se presente. SCONGELAMENTO Per velocizzare lo scongelamento degli alimenti.IT

Alla prima accensione, è necessario impostare l’ora: sul display lampeggiano l'indicazione “AUTO” e le cifre “0.00”.

Per impostare l'ora, premere contemporaneamente i tasti e : Impostare l'ora utilizzando i tasti e . Note: per posticipare l'ora, ad esempio dopo interruzioni di corrente prolungate, è necessario impostarla nuovamente.

2. IMPOSTARE IL SUONO

Dopo aver selezionato i valori desiderati, premere il tasto di regolazione del tempo: Sul display viene visualizzato "ton 1".

Per scegliere il suono desiderato, premere il tasto , quindi premere il tasto di regolazione del tempo per confermare.

3. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Scaldare il forno a 250 °C per un'ora, utilizzando preferibilmente la funzione “Ventilato”. Durante questa procedura il forno deve essere vuoto. Seguire le istruzioni a seguire per impostare correttamente la funzione. Note: è opportuno ventilare la stanza durante e dopo il primo utilizzo. PRIMO UTILIZZO

1. SELEZIONARE UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo della funzione desiderata.

2. AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata. Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su e .

Quando si attiva questa funzione, la spia del termostato si accende per segnalare l'inizio della fase di preriscaldamento. Alla fine del processo, la spia del termostato si spegne per indicare che il forno ha raggiunto la temperatura impostata: a questo punto, inserire gli alimenti e procedere alla cottura. Note: inserire gli alimenti nel forno prima della fine del preriscaldamento può compromettere i risultati di cottura.

. PROGRAMMARE LA COTTURA

Dopo avere selezionato e attivato la funzione è possibile impostare la durata. DURATA Premere il tasto di regolazione del tempo: il simbolo lampeggia.

Premere nuovamente il tasto di regolazione del tempo: il display visualizza "DUR" con a fianco la scritta AUTO.

Impostare la durata usando i tasti e . Dopo qualche secondo, sul display viene visualizzata l'ora e l'indicazione AUTO rimane accesa per confermare l'impostazione. per visualizzare il tempo di cottura restante, premere il tasto di regolazione del tempo per almeno 2 secondi. Per modificarlo (se necessario), premere il tasto una seconda volta e usare i tasti e per modificare la durata.

USO QUOTIDIANO4 A fine cottura, il simbolo si spegne, viene emesso un segnale acustico e sul display lampeggia l'indicazione AUTO.

Premere un tasto qualsiasi per disattivare il segnale acustico. Riportare la manopola funzioni e la manopola del termostato su e , quindi premere il tasto di regolazione del tempo per almeno 2 secondi per spegnere il forno.

IMPOSTAZIONE DEL TIMER

Questa opzione non può essere utilizzata per interrompere o attivare la cottura ma permette di utilizzare il display come timer, sia quando è attiva una funzione che a forno spento. Per attivare il timer, tenere premuto il tasto di regolazione del tempo: sul display lampeggia il simbolo

Impostare la durata usando i tasti e : dopo alcuni secondi ha inizio il conto alla rovescia.

Il display mostra l'ora e il simbolo rimane acceso per confermare che è stato impostato il timer. Note: per visualizzare il conto alla rovescia ed eventualmente modificarlo, premere nuovamente il tasto di regolazione del tempo per almeno 2 secondi.

• FUNZIONAMENTO DEL PIANO COTTURA (vedere le istruzioni fornite con il piano cottura). Ruotare in senso orario la manopola di comando della zona di cottura interessata fino a selezionare l'impostazione di potenza richiesta. Il pannello comandi del forno è dotato di 4 manopole regolabili che controllano il funzionamento del piano. Le manopole comando del piano cottura sono contrassegnate da una scala numerica corrispondente ai differenti livelli di potenza e da una serie di simboli di funzione. TEPORE Per far lievitare la pasta, ammorbidire il burro tolto dal frigo, mantenere al caldo i biberon o la pappa dei bambini, per preparare lo yogurt, sciogliere il cioccolato, ecc. La funzione è disponibile soltanto con la spia del calore residui accesa. Per il funzionamento, accertarsi che la spia di calore residuo della zona di cottura che si desidera utilizzare sia accesa. Ruotare la manopola

. Per disattivare questa funzione, cambiare la posizione della manopola. MANTENIMENTO CALORE Per mantenere la temperatura costante a 60° fino a fine cottura. Per selezionare questa funzione, ruotare la manopola su

EBOLLIZIONE RAPIDA Per portare rapidamente l'acqua ad ebollizione; questa funzione resta attiva per un tempo prestabilito. Allo scadere del tempo, il piano di cottura ritorna automaticamente sul livello di potenza massimo. Può essere attivata anche a cottura già iniziata. Importante: Prima di attivare questa funzione, accertarsi di aver messo la pentola sulla zona di cottura prescelta per evitare di danneggiare la superficie del piano. I valori di prestazione specificati per questa funzione sono garantiti per tutti i piani di cottura vetroceramici. Per il funzionamento, mettere la pentola sulla zona di cottura prescelta e ruotare la manopola su . Disattivare cambiando la posizione della manopola. MULTIZONA È disponibile sulle piastre anteriore sinistra e posteriore sinistra. Allarga l'area di riscaldamento del piano per permettere l'uso di pentole grandi, ovali o rettangolari. Per selezionare questa funzione: ruotare la manopola su e aspettare che la spia di calore residuo corrispondente alla piastra inizi a lampeggiare. Per azionare la zona tripla (se disponibile), attendere fino a quando il LED inizia a lampeggiare velocemente. Selezionare il livello di potenza richiesta ruotando la manopola in senso antiorario. La spia di calore residuo resta accesa per indicare che il piano di cottura è inserito. Per deselezionare, ruotare in senso antiorario la manopola su

Note: è possibile disattivare la funzione multizona soltanto su piani dotati da zona di cottura doppia e tripla.IT

RICETTA FUNZIONE PRERISC. TEMPERATURA (°C) DURATA (MIN) LIVELLO E ACCESSORI Torte a lievitazione Sì 160 - 180 35 - 55

Torte ripiene (torta di ricotta, strudel, torta di frutta) Sì 150 -190 30 - 85

Voulevant / Salatini di pasta sfoglia Sì 180 - 200 20 - 30

Filetti/tranci di pesce Sì 200 30 - 40 **

FUNZIONI Statico Grill Gratin Ventilato ACCESSORI Griglia Tortiera su griglia Leccarda / teglia o tortiera su griglia Leccarda / Piastra dolci Leccarda con 500 ml di acqua6

Cosciotto di agnello/Stinco - 200 60 - 90 ***

Carni e patate Sì 200 45 - 100 ****

Pesce e verdure Sì 180 30 - 50 ****

• Invertire i livelli a metà cottura. ** Ruotare il cibo a metà cottura. *** Ruotare il cibo a due terzi di cottura se necessario. **** La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza. WWW Scaricare le Istruzioni per l’uso dal sito docs.whirlpool.eu per consultare la tabella delle ricette testate, compilata per gli istituti di valutazione secondo la norma CEI 60350- 1. SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.

• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido. SUPERFICI INTERNE

• Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contenuto di acqua, usare a forno freddo un panno o una spugna.

• Pulire i vetri della porta con detergenti liquidi specifici.

• Per facilitare la pulizia della porta è possibile rimuoverla . ACCESSORI Mettere a bagno gli accessori con detersivo per piatti dopo l’uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna. Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione. Non utilizzare pulitrici a getto di vapore. Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi. Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione. Per maggiori informazioni, scaricare le istruzioni per l’uso da docs.whirlpool.eu WWW PULIZIA E MANUTENZIONE FUNZIONI Statico Grill Gratin Ventilato ACCESSORIGriglia Tortiera su griglia Leccarda / teglia o tortiera su griglia Leccarda / Piastra dolci Leccarda con 500 ml di acquaIT

TOGLIERE E RIMONTARE LA PORTA

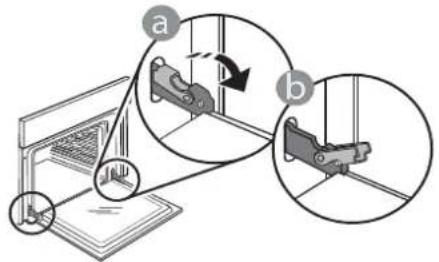

1. Per rimuovere la porta, aprirla completamente e

abbassare i fermi fino alla posizione di sblocco.

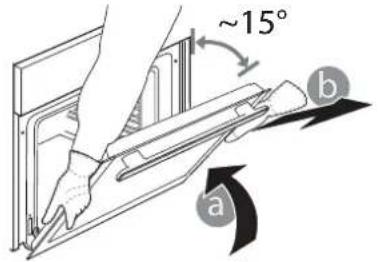

2. Chiudere la porta fino a quando è possibile.

Prendere saldamente la porta con entrambe le mani,evitando di tenerla per la maniglia.Per estrarla facilmente, continuare a chiuderla econtemporaneamente tirarla verso l’alto finché nonesce dalle sedi. Togliere la porta e appoggiarla su unpiano morbido.

3. Per rimontare la porta, avvicinarla al forno

allineando i ganci delle cerniere alle proprie sedi eancorare la parte superiore agli alloggiamenti.

4. Abbassare la porta e poi aprirla completamente.

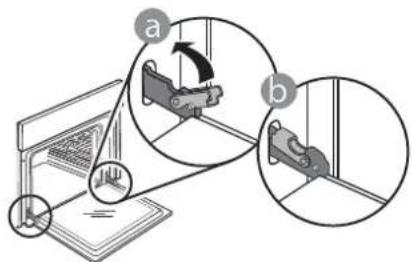

Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

5. Provare a chiudere la porta, verificando che sia

allineata al pannello di controllo. Se non lo fosse,ripetere tutte le operazioni: funzionando male, laporta potrebbe danneggiarsi.SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forno dalla rete elettrica.

2. Svitare la copertura della lampada, sostituire

la lampada e avvitare di nuovo il coperchio dellalampada.

3. Ricollegare il forno alla rete elettrica.

Note: Usare solo lampadine ad incandescenza da 25-40W/230V tipo E-14, T300°C o lampadine alogene da20-40W/230 V tipo G9, T300°C. La lampada utilizzata nelprodotto è specifica per elettrodomestici e non è adatta perl’illuminazione di ambienti domestici (Regolamento (CE)244/2009). Le lampade sono disponibili presso il ServizioAssistenza.- In caso di impiego di lampade alogene, non maneggiarlea mani nude, per evitare che vengano danneggiate dalleimpronte digitali. Non far funzionare il forno senza prima averriposizionato il coperchio.8 Problema Possibile causa Soluzione Il forno non funziona. Interruzione di corrente elettrica. Disconnessione dalla rete principale. Verificare che ci sia tensione in rete e che il forno sia collegato all’alimentazione elettrica. Spegnere e riaccendere il forno e verificare se l’inconveniente persiste. Il display mostra la lettera “F” seguita da un numero. Problema software. Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera “F”. SCHEDA TECNICA WWW La scheda tecnica del prodotto con i dati energetici dell'apparecchio può essere scaricata dal sito Internet docs.whirlpool.eu COME OTTENERE LE ISTRUZIONI PER L’USO

WWW Scaricare le Istruzioni per l'uso dal sito web docs.whirlpool . eu (è possibile utilizzare questo codice QR) specificando il codice prodotto. > In alternativa, contattare il Servizio di Assistenza Clienti.

CONTATTARE IL SERVIZIO ASSISTENZA CLIENTI

I contatti possono essere trovati sul manuale di garanzia. Quando si contatta il Servizio Assistenza fornire i codici presenti sulla targhetta matricola del prodotto. Model: xxxXXXXxx

CONSIGLI UTILI Per maggiori informazioni, scaricare le istruzioni per l’uso da docs.whirlpool.eu WWW

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliore da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si riferiscono all’introduzione del cibo nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche pentole e accessori in pirex o in ceramica, i tempi di cottura si allungheranno leggermente.

CUCINARE DIFFERENTI ALIMENTI

CONTEMPORANEAMENTE Utilizzando la funzione “Termoventilato”, è possibile cuocere contemporaneamente cibi diversi (ad esempio: pesce e verdure), su ripiani diversi. Estrarre i cibi che richiedono tempi di cottura inferiori e lasciare continuare la cottura per quelli con tempi più lunghi. RISOLUZIONE DEI PROBLEMI Per maggiori informazioni, scaricare le istruzioni per l’uso da docs.whirlpool.eu WWW 400011603915/BES
