BEDIENUNGSANLEITUNG PHVR6 OH5V1 IN PRIVILEG

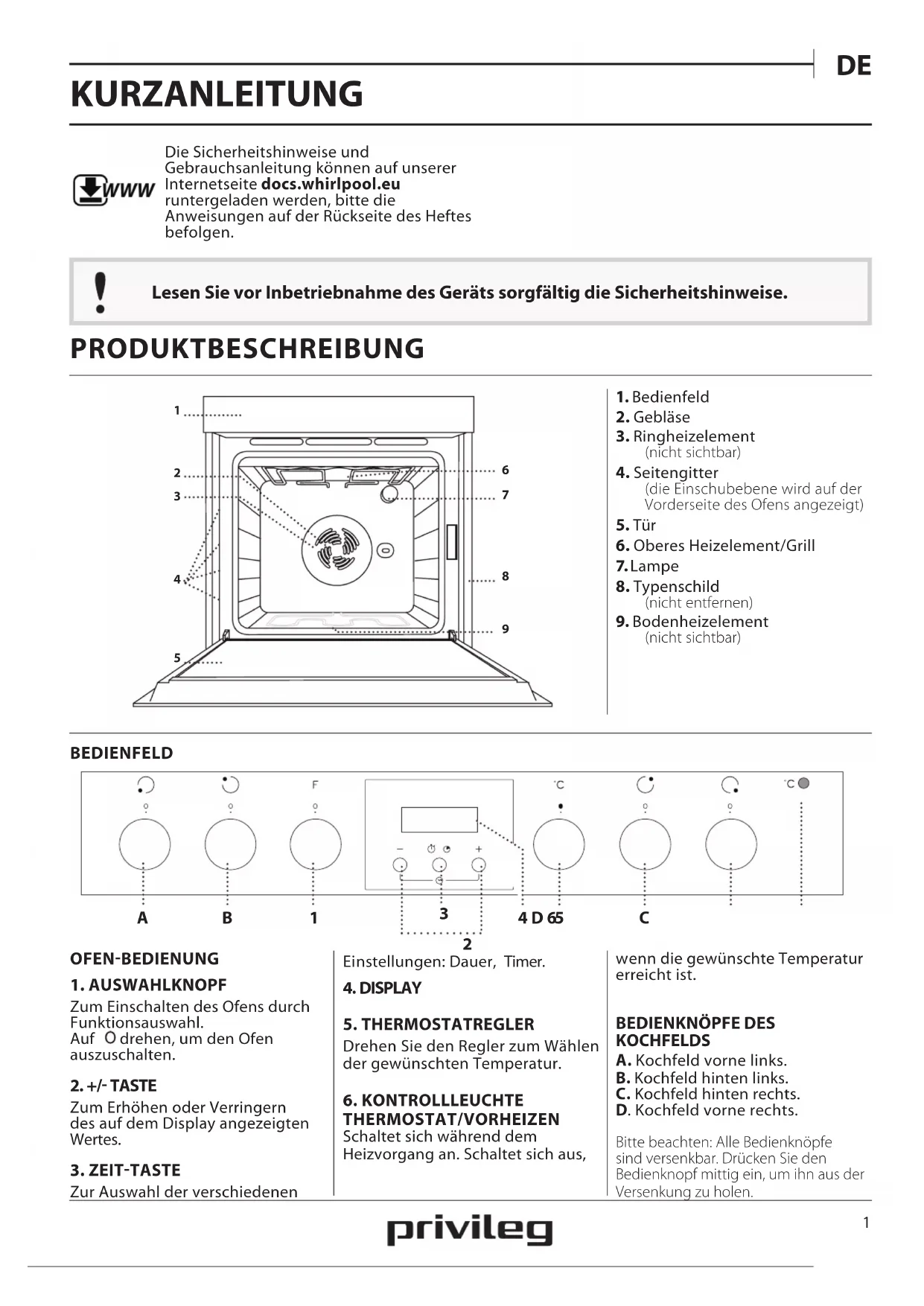

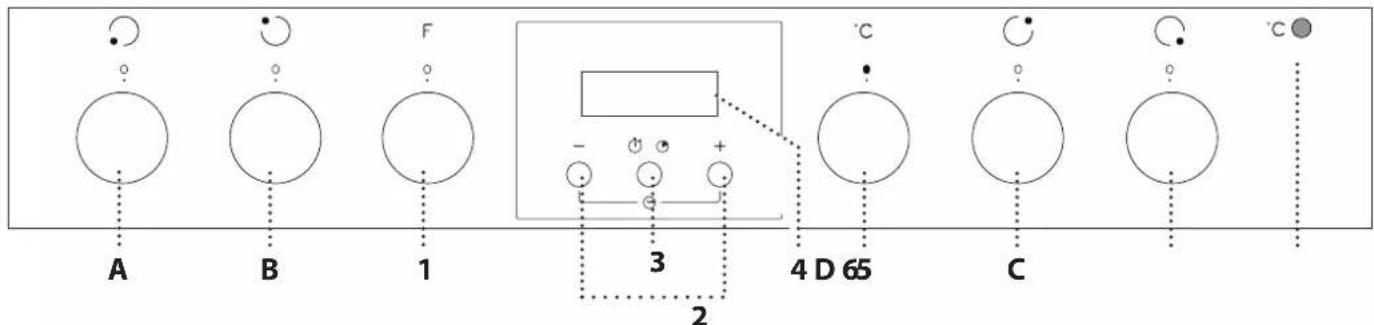

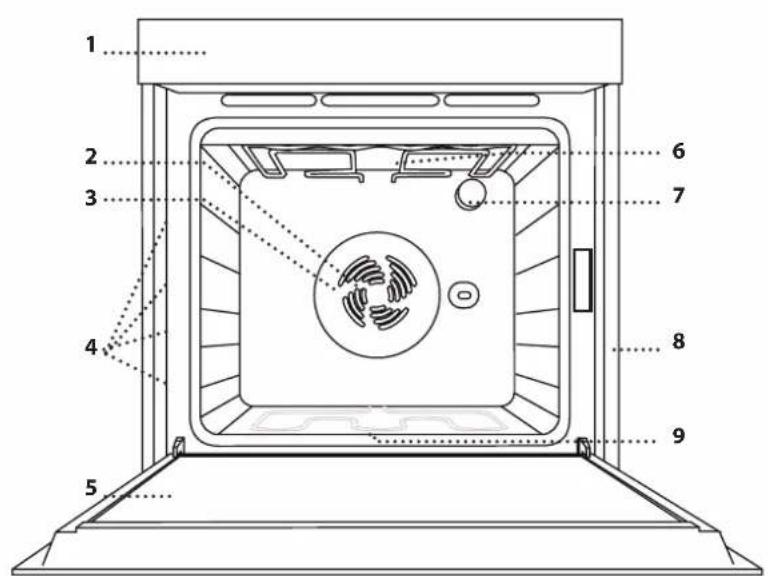

PRODUKTBESCHREIBUNG BEDIENFELD 1. Bedienfeld2. Gebläse3. Ringheizelement(nicht sichtbar)4. Seitengitter(die Einschubebene wird auf derVorderseite des Ofens angezeigt)5. Tür6. Oberes Heizelement/Grill7. Lampe8. Typenschild(nicht entfernen)9. Bodenheizelement(nicht sichtbar) OFEN-BEDIENUNG

Zum Einschalten des Ofens durch Funktionsauswahl. Auf drehen, um den Ofen auszuschalten.

Zum Erhöhen oder Verringern des auf dem Display angezeigten Wertes.

Zur Auswahl der verschiedenen

Drehen Sie den Regler zum Wählen der gewünschten Temperatur.

THERMOSTAT/VORHEIZEN Schaltet sich während demHeizvorgang an. Schaltet sich aus, enn die gewünschte Temperatur erreicht ist.

KOCHFELDS A. Kochfeld vorne links.B. Kochfeld hinten links.C. Kochfeld hinten rechts.D. Kochfeld vorne rechts.Bitte beachten: Alle Bedienknöpfe sind versenkbar. Drücken Sie den Bedienknopf mittig ein, um ihn aus der Versenkung zu holen. KURZANLEITUNG Lesen Sie vor Inbetriebnahme des Geräts sorgfältig die Sicherheitshinweise. WWW Die Sicherheitshinweise und Gebrauchsanleitung können auf unserer Internetseite docs.whirlpool.eu runtergeladen werden, bitte die Anweisungen auf der Rückseite des Heftes befolgen.

nstellungen: Dauer, Timer. 5 C 1A B2 ZUBEHÖRTEILE Für weitere Informationen die Gebrauchsanleitung auf docs.whirlpool.eu runterladen WWW ROST FETTPFANNE (WENN VORHANDEN)

BACKBLECH BACKAUSZÜGE

(SOFERN VORHANDEN) Die Anzahl und Art der Zubehörteile kann je nach gekauftem Modell variieren. Nicht mitgelieferte Zubehörteile sind separat über den Kundendienst erhältlich. DEN ROST UND ANDERE ZUBEHÖRTEILE EINSETZEN Den Rost horizontal einsetzen, indem dieser durch die Laufschienen geschoben wird; sicherstellen, dass die Seite mit dem erhöhten Rand nach oben zeigt. Andere Zubehörteile, wie Fettpfanne oder Backblech, werden auf die gleiche Weise horizontal eingesetzt wie der Rost.

• Zum Entfernen der Seitengitter die Befestigungsschrauben (sofern vorhanden) auf beiden Seiten mithilfe einer Münze oder eines Werkzeugs entfernen. Dann die Gitter anheben und deren untere Teile aus ihren Halterungen ziehen: Jetzt können die Seitengitter entfernt werden.

• Zum erneuten Anbringen der Seitengitter, diese wieder in ihrem oberen Sitz anbringen. Die Seitengitter halten, in den Garraum schieben und anschließend in die Position im unteren Sitz herablassen. Drehen Sie die Befestigungsschrauben wieder ein. FUNKTIONEN Für weitere Informationen die Gebrauchsanleitung auf docs.whirlpool.eu runterladen WWW OFF Zum Ausschalten des Ofens. LAMPEN Zum Ein-/Ausschalten der Ofenbeleuchtung. OBER/UNTERHITZE Zum Garen aller Arten von Gerichten auf einer Einschubebene. HYDROCLEANING Zum Entfernen der bei den Garvorgängen entstandenen Verschmutzung durch einen Zyklus bei niedriger Temperatur. Der Dampf, der durch dieses spezielle Reinigungsprogramm bei niedriger Temperatur entsteht, ermöglicht das einfache Entfernen von Schmutz und Speiseresten. 200 ml Trinkwasser auf den Ofenboden geben und die Funktion 35 Minuten bei 90°C verwenden. Die Funktion bei kaltem Ofen aktivieren und nach dem Zyklus 15 Minuten lang abkühlen lassen. UMLUFT Zum Garen von Fleisch und Backen von salzigen oder süßen Kuchen mit flüssiger Füllung auf einer Ebene sowie Pizza auf einer oder zwei Ebenen. Mit dieser Funktion lassen sich gleichmäßig gebräunte und knusprige Oberfläche und Böden backen. Zum Garen auf zwei Ebenen. Für ein gleichmäßigeres Ergebnis tauschen Sie die Position der Speisen nach halber Garzeit. GRILL Zum Grillen von Steaks, Grillspießen und Bratwürsten, zum Überbacken von Gemüse oder Rösten von Brot. Beim Grillen von Fleisch wird die Verwendung einer Fettpfanne zum Aufsammeln der Garflüssigkeiten empfohlen: Das Backblech unter eine beliebige Einschubebene unter den Rost stellen und 500 ml Trinkwasser zufügen. GRATIN Zum Garen großer Fleischstücke (Keulen, Roastbeef, Hähnchen). Es wird die Verwendung eines Backblechs zum Aufsammeln der Garflüssigkeiten empfohlen: Das Backblech unter eine beliebige Einschubebene unter den Rost stellen und 500 ml Trinkwasser zufügen. Der Drehspieß (falls vorhanden) kann mit dieser Funktion verwendet werden. AUFTAUEN Zur Beschleunigung des Auftauens von Speisen.DE

1. EINSTELLEN DER UHRZEIT

Wenn den Ofen zum ersten Mal eingeschaltet wird, muss die Zeit eingestellt werden: “AUTO” und “0.00” blinken auf dem Display.

Um die Uhrzeit einzustellen, drücken Sie die Tasten und gleichzeitig: Stellen Sie die Tageszeit mit den Tasten und ein. Bitte beachten: Zur späteren Änderung der Tageszeit, z.B. nach längeren Stromausfällen, muss die Zeit zurückgesetzt werden.

2. EINSTELLUNG DES TONS

Nach Auswahl des gewünschten Zeitwertes die Zeit-Taste drücken: Auf dem Display wird „ton 1“ angezeigt.

Zur Auswahl des gewünschten Tons die Taste drücken, anschließend die Zeit-Taste zur Bestätigung drücken.

3. AUFHEIZEN DES OFENS

Ein neuer Ofen kann Gerüche freisetzen, die bei der Herstellung zurückgeblieben sind: Das ist ganz normal. Vor dem Garen von Speisen wird daher empfohlen, den Ofen in leerem Zustand aufzuheizen, um mögliche Gerüche zu entfernen. Schutzkarton und Klarsichtfolie aus dem Ofen entfernen und die Zubehörteile entnehmen. Den Ofen für ungefähr eine Stunde auf 250 °C bevorzugt mit der „Umluft“- Funktion aufheizen. Der Ofen muss während dieser Zeit leer sein. Die Anweisungen zur korrekten Einstellung der Funktion befolgen. Bitte beachten: Es wird empfohlen, den Raum nach dem ersten Gebrauch des Geräts zu lüften.

ERSTE INBETRIEBNAHME DES GERÄTS

1. AUSWÄHLEN EINER FUNKTION

Um eine Funktion auszuwählen, den Auswahlknopf auf das Symbol für die gewünschte Funktion drehen.

2. EINE FUNKTION AKTIVIEREN

Um die Funktion zu aktivieren, müssen Sie den Thermostatregler auf die gewünschte Temperatur drehen. Um die Funktion jederzeit zu unterbrechen, den Ofen ausschalten, den Auswahlknopf und den Thermostatregler auf und drehen.

Sobald die Funktion aktiviert wurde, schaltet sich die Kontrollleuchte des Thermostat ein und signalisiert, dass das Vorheizen begonnen hat. Am Ende dieses Vorgangs, schaltet sich die Kontrollleuchte des Thermostats aus und gibt an, dass der Ofen die eingestellte Temperatur erreicht hat: An diesem Punkt die Speise in den Ofen stellen und den Garvorgang fortsetzen. Bitte beachten: Wird die Speise in den Ofen gestellt, bevor das Vorheizen beendet ist, kann dies negative Auswirkungen auf das endgültige Garergebnis haben. . PROGRAMMIERTES GAREN Nach der Auswahl und Aktivierung der Funktion kann die Dauer eingestellt werden. DAUER Die Zeit-Taste drücken: Das Symbol blinkt.

Die Zeit-Taste erneut drücken: Auf dem Display wird DUR angezeigt und AUTO blinkt.

Die Dauer unter Verwendung der Tasten und einstellen. Nach einigen Sekunden wird auf dem Display die Tageszeit angezeigt und AUTO leuchtet zur Bestätigung der Einstellung weiterhin auf. Für die Anzeige der verbleibenden Gardauer, die Zeit-Taste mindestens 2 Sekunden drücken. Um die Garzeit bei Bedarf zu ändern, die Taste unter Verwendung von und für die Änderung der Dauer ein zweites Mal drücken. Am Ende des Garvorgangs schaltet sich das Symbol

aus, ein Alarm ertönt während AUTO auf dem Display blinkt.

Drücken Sie zur Deaktivierung des Alarms eine beliebige Taste. Den Funktionsknopf und den Thermostatregler erneut auf und drehen, anschließend die Zeit-Taste mindestens 2 Sekunden drücken, um den Ofen auszuschalten. TIMER EINSTELLEN Diese Option unterbricht oder aktiviert nicht das Garen, aber ermöglicht es Ihnen die Anzeige als Timer zu verwenden, sowohl wenn eine Funktion aktiviert ist als auch bei ausgeschaltetem Ofen. Für die Aktivierung des Timers, die Zeit-Taste lange drücken: das Symbol blinkt auf dem Display.

Die Tasten und für die Einstellung der gewünschten Dauer verwenden: Das Rückzählen beginnt nach einigen Sekunden.

Auf dem Display wird die Tageszeit angezeigt und leuchtet weiterhin auf und bestätigt damit, dass der Timer eingestellt wurde. Bitte beachten: Für die Anzeige des Rückzählens und um dieses bei Bedarf zu ändern, die Zeit-Taste erneut 2 Sekunden drücken.

• BETRIEB DES KOCHFELDS (siehe Bedienungsanleitung des Kochfelds). Drehen Sie den Bedienknopf der zugehörigen Kochzone im Uhrzeigersinn auf die gewünschte Position. Das Bedienfeld des Backofens verfügt über 4 Bedienknöpfe, mit denen das Kochfeld bedient wird. Die Bedienknöpfe sind mit einer Strichskala entsprechend den verschiedenen Leistungsstufen und verschiedenen Funktionssymbolen versehen. SCHMELZSTUFE Zum Aufgehen von Teig, Aufweichen von gekühlter Butter, Warmhalten von Milch in der Trinkflasche oder von Babynahrung, zur Herstellung von Joghurt, zum Schmelzen von Schokolade, usw. Diese Betriebsart funktioniert nur bei leuchtender Restwärme- Kontrollleuchte. Achten Sie darauf, dass die Restwärme- Kontrollleuchte der Kochzone leuchtet, die Sie verwenden möchten. Drehen Sie den Bedienknopf auf . Zum Abschalten der Funktion brauchen Sie nur die Position des Bedienknopfs zu ändern. WARMHALTEN Zur Beibehaltung einer gleichbleibenden Temperatur von 60 °C im Backofen. Zum Auswählen dieser Funktion drehen Sie den Bedienknopf auf

TURBOSTUFE Mit dieser Funktion kann Wasser schneller zum Sieden gebracht werden. Sie bleibt für eine vorgegebene Zeit eingeschaltet. Nach Ablauf dieser Zeit schaltet die Kochzone automatisch zur höchsten Leistungsstufe zurück. Die Funktion kann auch während eines Garvorgangs zugeschaltet werden. Wichtig: Stellen Sie vor dem Einschalten dieser Funktion einen Topf auf die entsprechende Kochzone, um die Oberfläche des Kochfelds nicht zu beschädigen. Die für diese Funktion angegebenen Leistungswerte werden für alle Glaskeramik-Kochfelder garantiert. Um die Funktion zu wählen, stellen Sie einen Topf auf die gewählte Kochzone, und drehen Sie den Bedienknopf auf . Zum Abschalten der Funktion brauchen Sie nur die Position des Bedienknopfes zu ändern. MULTIZONE Diese Funktion ist für das vordere linke und hintere rechte Kochfeld zuschaltbar. Sie vergrößert den Heizbereich für besonders große, ovale oder rechteckige Töpfe. Zuschalten: Drehen Sie den Bedienknopf auf und warten Sie, bis die entsprechende Restwärme-Kontrollleuchte blinkt. Zum Einschalten der dreifachen Kochzone (falls vorhanden) warten Sie, bis die Kontrollleuchte schneller blinkt. Dann stellen Sie die gewünschte Leistungsstufe durch Drehen des Bedienknopfes gegen den Uhrzeigersinn ein. Die Restwärme-Kontrollleuchte leuchtet weiterhin, um anzuzeigen, dass das Kochfeld eingeschaltet ist. Zum Ausschalten den Bedienknopf auf drehen. Bitte beachten: Die Funktion „Multizone“ lässt sich nur bei den doppelten oder dreifachen Kochzonen des Kochfelds verwenden.DE

Gefüllter Kuchen (Käsekuchen, Strudel, Apfelkuchen) Ja 150 -190 30 – 85

Plätzchen (Kekse), Törtchen Ja 170 – 180 15 – 40

Blätterteigtörtchen/salziges Blätterteiggebäck Ja 180 – 200 20 – 30

Gefülltes Gemüse (Tomaten, Zucchinis, Auberginen) Ja 175 - 200 50 – 60

FUNKTIONEN Ober-/Unterhitze Grill Gratin Umluft ZUBEHÖRTEILE Rost Kuchenform auf Rost Fettpfanne / Backblech oder Kuchenform auf Rost Fettpfanne / Backblech Fettpfanne mit 500 ml Wasser6

Würstchen, Fleischspieße, Rippchen, Hamburger Ja 200 30 - 50 **

Roastbeef englisch 1 kg - 200 35 - 50 ***

• Tauschen Sie die Einschubebenen nach halber Garzeit. ** Das Gargut nach halber Garzeit wenden. *** Das Gargut nach zwei Dritteln der Garzeit wenden (bei Bedarf ). **** Voraussichtliche Zeitdauer: Je nach persönlichen Vorlieben können die Speisen zu verschiedenen Zeitpunkten aus dem Ofen genommen werden. WWW Die Gebrauchsanleitung auf der Internetseite docs. whirlpool. eu herunterladen, um die Tabelle der getesteten Rezepte, entwickelt durch Testinstitute, gemäß IEC 60350 - 1 zu konsultieren. AUSSENFLÄCHEN

• Reinigen Sie die Flächen mit einem feuchten Mikrofasertuch. Sollten sie stark verschmutzt sein, einige Tropfen von pH-neutralem Reinigungsmittel verwenden. Reiben Sie mit einem trockenen Tuch nach.

• Keine aggressiven Reinigungs- oder Scheuermittel verwenden. Falls ein solches Mittel versehentlich mit den Flächen des Geräts in Kontakt kommt, dieses sofort mit einem feuchten Mikrofasertuch reinigen. INNENFLÄCHEN

• Den Ofen nach jedem Gebrauch abkühlen lassen und anschließend reinigen, vorzugsweise wenn dieser noch warm ist, um durch Speiserückstände verursachte Ablagerungen oder Flecken zu entfernen. Zum Trocknen von Kondensation, die sich beim Garen von Speisen mit einem hohen Wassergehalt bildet, den Ofen vollständig abkühlen lassen und anschließend mit einem Tuch oder Schwamm trockenwischen.

• Das Glas der Backofentür mit einem geeigneten Flüssigreiniger reinigen.

• Die Backofentür kann zum Reinigen vollständig ausgehängt werden . ZUBEHÖRTEILE Die Zubehörteile nach dem Gebrauch in Geschirrspülmittellauge einweichen, Backofenhandschuhe verwenden, solange die Zubehörteile noch heiß sind. Speiserückstände können dann mit einer Spülbürste oder einem Schwamm entfernt werden. Vor dem Ausführen beliebiger Wartungs- oder Reinigungsarbeiten sicherstellen, dass der Ofen abgekühlt ist. Verwenden Sie keine Dampfreiniger. Keine Stahlwolle, Scheuermittel oder aggressive/ätzende Reinigungsmittel verwenden, da diese die Flächen des Gerätes beschädigen können. Schutzhandschuhe tragen. Vor dem Ausführen beliebiger Wartungsarbeiten muss der Ofen von der Stromversorgung getrennt sein. Für weitere Informationen die Gebrauchsanleitung auf docs.whirlpool.eu runterladen WWW REINIGUNG UND WARTUNG FUNKTIONEN Ober-/Unterhitze Grill Gratin Umluft ZUBEHÖRTEILERost Kuchenform auf RostFettpfanne / Backblech oder Kuchenform auf RostFettpfanne / BackblechFettpfanne mit 500 ml WasserDE

AUSBAU UND ERNEUTES ANBRINGEN DER TÜR

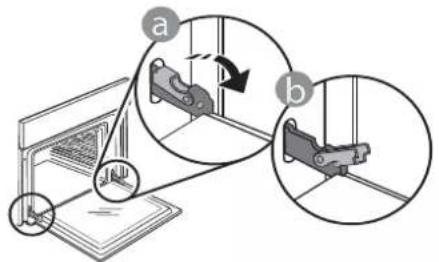

1. Zur Entfernung der Tür, diese vollständig öffnen

und die Haken senken, bis sie sich in entriegelterPosition befinden.

2. Die Tür so weit wie möglich schließen.

Die Tür mit beiden Hände festhalten – diese nicht amGriff festhalten.Die Tür einfach entfernen, indem sie weitergeschlossen und gleichzeitig nach oben gezogenwird, bis sie sich aus ihrem Sitz löst. Die Tür seitlichabstellen und auf eine weiche Oberfläche legen.

3. Die Tür erneut anbringen, indem sie zum Ofen

geschoben wird und die Haken der Scharniere aufihre Sitze ausgerichtet werden, den oberen Teil aufseinem Sitz sichern.

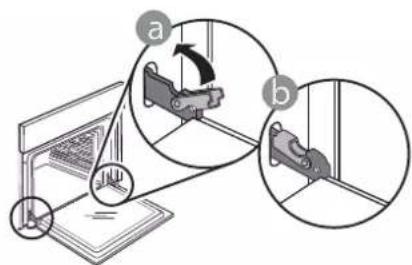

4. Die Tür senken und anschließend vollständig

öffnen. Die Haken in ihre Ausgangsposition senken: Sicherstellen, dass die Haken vollständig gesenkt werden

Einen leichten Druck ausüben, um zu überprüfen, dass sich die Haken in der korrekten Position befinden.

5. Versuchen, die Tür zu schließen und sicherstellen,

dass sie auf das Bedienfeld ausgerichtet ist. Istdies nicht der Fall, die oben aufgeführten Schrittewiederholen: Die Tür könnte beschädigt werden,wenn dies nicht richtig funktioniert.AUSWECHSELN DER LAMPE

1. Trennen Sie den Ofen von der Stromversorgung.

2. Die Abdeckung von der Beleuchtung abschrauben,

die Lampe ersetzen und die Abdeckung erneut an derBeleuchtung festschrauben.

3. Schließen Sie den Ofen wieder an das Stromnetz

an. Bitte beachten: Verwenden Sie nur Glühlampen mit 25–40 W / 230 V Typ E-14, T300 °C oder Halogenlampen mit 20–40 W / 230 V Typ G9, T300 °C. Die im Gerät verwendete Lampe ist speziell für Elektrogeräte konzipiert und ist nicht für die Beleuchtung von Räumen geeignet (EU-Verordnung 244/2009). Die Glühlampen sind über unseren Kundendienst erhältlich.-Bei der Verwendung von Halogenlampen, diese nicht mitbloßen Händen berühren, da sie durch die Fingerabdrückebeschädigt werden könnten. Den Backofen erst benutzen,nachdem die Abdeckung der Beleuchtung wieder aufgesetztwurde.8 Problem Mögliche Ursache Abhilfemaßnahme Der Backofen funktioniert nicht. Stromausfall. Trennung von der Stromversorgung. Überprüfen, ob das Stromnetz Strom führt und der Backofen an das Netz angeschlossen ist. Schalten Sie den Backofen aus und wieder ein, um festzustellen, ob die Störung erneut auftritt. Das Display zeigt ein „F“ gefolgt von einer Nummer an. Softwareproblem. Das nächste Kundendienstzentrum kontaktieren und die Nummer angeben, die dem Buchstaben „F“ folgt. TECHNISCHE DATEN WWW Die technischen Daten mit Angabe der Energiedaten für dieses Gerät können auf der Internetseite docs . whirlpool . eu runtergeladen werden

WIE IST DIE GEBRAUCHSANLEITUNG

WWW Die Gebrauchsanleitung von der Internetseite docs . whirlpool . eu herunterladen (den QR-Code verwenden) durch Angabe des Produkthandelscodes. > Alternativ unseren Kundendienst kontaktieren.

UNSEREN KUNDENDIENST KONTAKTIEREN

Unsere Kontaktdaten sind im Garantiehandbuch zu finden. Wird der Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben. Model: xxxXXXXxx

HILFREICHE TIPPS Für weitere Informationen die Gebrauchsanleitung auf docs.whirlpool.eu runterladen WWW

LESEN DER GARTABELLE

Die Tabelle listet die besten Funktionen, Zubehörteile und Einschubebenen auf, die für die verschiedenen Arten von Speisen zu verwenden sind. Die Garzeiten gelten ab dem Moment, in dem Sie das Gargut in den Ofen geben, die (eventuell erforderliche) Vorheizzeit zählt nicht dazu. Die Gartemperaturen und -zeiten sind nur Richtwerte und sind von der Menge des Garguts und von den verwendeten Zubehörteilen abhängig. Zunächst die niedrigeren Einstellungen verwenden und, falls das erzielte Garergebnis nicht den Wünschen entspricht, zu den höheren Einstellungen übergehen. Es wird empfohlen, die mitgelieferten Zubehörteile und vorzugsweise Kuchenformen und Backbleche aus dunklem Metall zu verwenden. Es können auch Töpfe und Zubehörteile aus feuerfestem Glas oder Keramik verwendet werden, aber es ist zu berücksichtigen, dass sich die Garzeiten dadurch etwas verlängern.

GLEICHZEITIGES GAREN VERSCHIEDENER

SPEISEN Bei der Verwendung der Funktion „Heißluft“ lassen sich verschiedene Speisen, welche die gleiche Gartemperatur erfordern (z. B.: Fisch und Gemüse) auf verschiedenen Einschubebenen gleichzeitig garen. Die Speise mit kürzerer Garzeit aus dem Ofen nehmen und die Speisen mit längerer Garzeit weiterhin im Ofen lassen.

Für weitere Informationen die Gebrauchsanleitung auf docs.whirlpool.eu runterladen WWW 400011603915/BEN
