GEBRUIKSAANWIJZING PHVK3OH8VIN PRIVILEG

U kunt de Veiligheidsinstructies en de Gids voor Gebruik en Onderhoud downloaden van onze website docs.whirlpool.eu en de instructies aan de achterzijde van dit boekje opvolgen.

Lees voordat u het apparaat gaat gebruiken zorgvuldig de gids voor Gezondheid en Veiligheid.

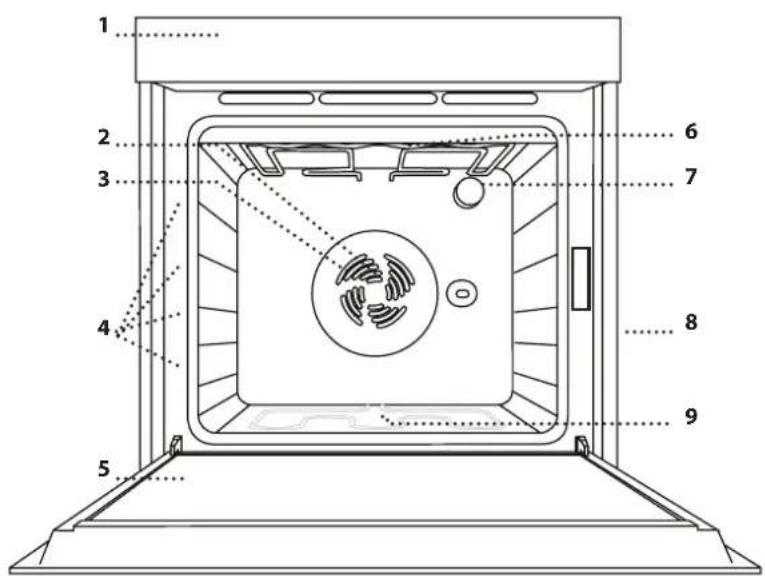

PRODUCTBESCHRIJVING

1 2 3 4 5 6 7 8 9

1. Bedieningspaneel

2. Ventilator

3. Circulair verwarmingselement (niet zichtbaar)

4. Roostergeleiders (het niveau staat aangegeven op de voorkant van de oven)

5. Deur

6. Bovenste verwarmingselement/grill

7. Lamp

8. Identificatieplaatje (niet verwijderen)

9. Onderste verwarmingselement (niet zichtbaar)

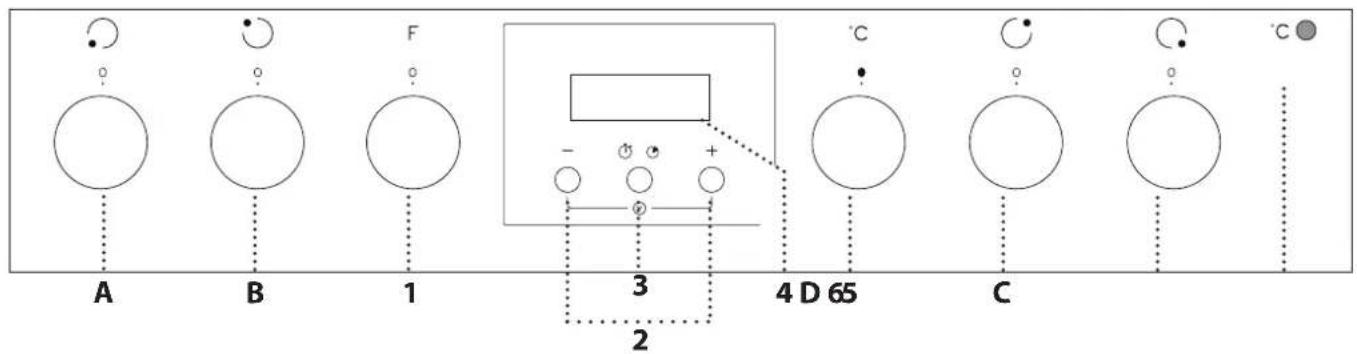

BEDIENINGSPANEEEL

A B 1 3 2 4 D 65 C C

BEDIENINGSELEMENTEN OVEN

1. SELECTIEKNOP

Om de oven in te schakelen door het selecteren van een functie. De schakelaar op O draaien om de oven uit te schakelen.

2. +/- TOETS

Voor het verhogen of verlagen van de waarde op de display.

3. TIJDTOETS

Voor het selecteren van diverse instellingen: duur, kookwekker.

4. DISPLAY

5. THERMOSTAATKNOP

Draai om de gewenste temperatuur te selecteren.

6. LED THERMOSTAAT/VOORVERWARMING

Gaat aan tijdens het verwarmen.

Gaat uit eens de gewenste temperatuur bereikt is.

BEDIENINGSKNOPPEN KOOKPLAAT

A. voor kookzone linksvoor.

B. voor kookzone linksachter.

C. voor kookzone rechtsachter.

D. voor kookzone rechtsvoor.

Let op: alle knoppen zijn verzonken. Druk op het midden van de knop om ze uit hun zitting te laten komen.

ROOSTER

Het aantal en type van accessoires is afhankelijk van het model dat u aangekocht hebt. Bij de Whirlpool Consumentenservice kunt u apart andere accessoires aanschaffen.

PLAATSEN VAN HET ROOSTER EN ANDERE ACCESSOIRES

• Schuif het rooster horizontaal over de geleiders en zorg ervoor dat de zijde met de geheven rand naar boven gericht is.
• Andere accessoires, zoals de opvangbak en de bakplaat, worden op dezelfde wijze als het rooster horizontaal in de oven geschoven.

DE GELEIDERS VAN HET ROOSTER VERWIJDEREN EN TERUGPLAATSEN

• . Om de roostergeleiders te verwijderen, verwijdert u de schroeven (indien aanwezig) aan beide kanten met behulp van een munt of een gereedschap. Til de geleiders op en trek de onderste gedeelten uit hun zittingen: De roostergeleiders kunnen nu verwijderd worden.
• Om de geleiders opnieuw te plaatsen, moeten ze eerst terug in hun bovenste zitting worden geplaatst. Houd ze rechtop, schuif ze in de ovenruimte en laat ze dan in de juiste positie in de onderste zitting zakken. Monteer de bevestigingsschroeven weer.

FUNCTIES

Download voor meer informatie de Gids voor Gebruik en Onderhoud op docs.whirlpool.eu

OFF

Om de oven uit te schakelen.

LAMPJES

Om het ovenlampje in/uit te schakelen.

CONVENTIONEEL

Voor het bereiden van gerechten op één hoogte.

HYDROCLEANING

Voor het verwijderen van door

bereiding ontstaan vuil door middel van een lagetemperatuurcyclus. Door de werking van de waterdamp die tijdens deze speciale reinigingscyclus op lage temperatuur vrijkomt kunnen vuil en voedselresten gemakkelijk worden verwijderd. Doe 200 ml drinkbaar water onder in de oven en gebruik de functie gedurende 35' op 90°C. Activeer de functie wanneer de oven koud is en laat 15' afkoelen.

CONVECTIEBAKKEN

Voor het bereiden van vlees en taarten met een vloeibare vulling (hartig of zoet) op één steunhoogte en pizza's op één of twee steunhoogtes. Bij bereiding op twee steunhoogtes wordt geadviseerd om de gerechten halverwege de bereiding van plaats te verwisselen voor een gelijkmatiger resultaat.

GRILL

Voor het grillen van karbonades, spiesen en worstjes, gratineren van groenten of om brood te roosteren. Voor het grillen van vlees wordt geadviseerd de opvangbak te gebruiken om het braadvet op te vangen: Plaats de pan op één van de niveaus onder het rooster en voeg 500 ml drinkwater toe.

GRATIN

Voor het grillen van grote stukken vlees (lamsbouten, rosbief, hele kip). Er wordt geadviseerd de bakplaat te gebruiken om het braadvet op te vangen: Plaats de pan op één van de niveaus onder het rooster en voeg 500 ml drinkwater toe. Het braadspit (indien aanwezig) kan met deze functie worden gebruikt.

BEZIG MET ONTDOOIEN

Voor het versnellen van het ontdooien van voedsel.

TURBOVENTILATOR

Voor voedsel met een krokante bodem en een zachte korst. Ideaal voor het bereiden van taarten met een vloeibare vulling zonder voorgebakken bodem op één steunhoogte. Deze functie is ook ideaal voor diepvriesproducten.

MEER NIVEAUS

Voor het gelijktijdig bereiden van verschillende gerechten op twee steunhoogtes die dezelfde bereidingstemperatuur hebben. Met deze functie worden er geen geuren van het ene naar het andere gerecht overgebracht.

ONDERWARMTE

Om de onderzijde van de gerechten mooi bruin te bakken. De functie kan ook gebruikt worden voor slow cooking, om de bereiding van heel vloeibare gerechten af te ronden (zoet of hartig) of om sauzen en jus in te dikken.

HET APPARAAT VOOR HET EERST GEBRUIKEN

1. INSTELLING VAN HET HUIDIGE TIJDSTIP

Stel de tijd in wanneer u de oven voor de eerste keer aan zet: "AUTO" en "0.00" knipperen op de display.

AUTO 0-00

Om de tijd in te stellen, drukt u tegelijkertijd op -en +: Stel de tijd in met behulp van knop +en .-

Let op: Om de tijd op een later moment te wijzigen, vb. na een langdurige stroomuitval, moet de tijd gereset worden

2. DE TOON INSTELLEN

Na selectie van de gewenste tijdwaarde, druk op de tijdtoets: Op de display wordt "ton 1" weergegeven.

ton1

Om de gewenste toon te selecteren, druk op -en vervolgens op de tijdtoets om te bevestigen.

3. DE OVEN VERWARMEN

Een nieuwe oven kan geuren afgeven die tijdens het productieproces zijn achtergebleven: dit is volkomen normaal. Voordat u begint met het bereiden van voedsel, raden we daarom aan om de lege oven te verwarmen, om alle mogelijke geuren te verwijderen. Verwijder alle beschermende karton of transparante film uit de oven en verwijder eventuele accessoires aan de binnenkant. Verwarm de oven tot 250 °C gedurende ongeveer een uur met de functie "Convectiebakken". De oven moet leeg zijn gedurende deze tijd. Volg de instructies voor de correcte instelling van de functie.

Let op: Het is raadzaam de ruimte te luchten na het eerste gebruik van het apparaat.

DAGELIJKS GEBRUIK

1. SELECTEREN VAN EEN FUNCTIE

Om een functie te selecteren, draai de keuzeknop op het symbool van de gewenste functie.

2. EEN FUNCTIE INSCHAKELEN

Om de geselecteerde functie te starten, draai de thermostaatknop op de gewenste temperatuur.

Om de functie te onderbreken, zet de oven uit, draai de keuzeknop en de thermostaatknop op Oen

3. VOORVERWARMEN

Eens de functie geactiveerd is, brandt de LED van de thermostaat om aan te geven dat het voorverwarmen begonnen is.

Na afloop van dit proces gaat de LED van de thermostaat uit om aan te geven dat de oven de ingestelde temperatuur bereikt heeft: plaats het voedsel in de oven en ga verder met het bereiden.

Let op: Het voedsel in de oven plaatsen vooraleer de fase van de voorverwarming afgelopen is zal een negatief effect hebben op het uiteindelijk resultaat van de bereiding.

. PROGRAMMEREN VAN DE BEREIDING

Na selectie en activering van de functie, kan de duur ingesteld worden.

DUUR

Druk op de tijdtoets: het 🔔 symbol knippert.

0:00

Druk nogmaals op de tijdtoets: op de display wordt DUR en AUTO ernaast knipperend weergegeven.

AUTO du r

Stel de duur in door op de toetsen ten te drukken. Na enkele seconden geeft de display de tijd weer en blijft AUTO branden om de instelling te bevestigen.

AUTO 12·30

Om de resterende bereidingstijd te zien, druk minstens 2 seconden lang op de tijdtoets. Om te wijzigen, druk nogmaals en gebruik de knoppen + en — om de duur aan te passen.

Aan het einde van de bereiding wordt het symbool uitgeschakeld, weerklinkt het alarm en knippert AUTO op de display.

AUTO 13·20

Druk op een willekeurige knop om het alarm te deactiveren.

Draai de functieknop en de thermostaatknop weer op

O en een druk gedurende minstens 2 seconden op de tijdtoets om de oven uit te zetten.

INSTELLEN VAN DE KOOKWEKKER

Deze optie stopt of start de bereiding niet maar geeft u de mogelijkheid om de display te gebruiken als kookwekker (timer), zowel wanneer een functie actief is als wanneer de oven uit staat.

Om de kookwekker te activeren, druk langdurig op de tijdtoets: het symbool 📁 knippert op de display.

Gebruik de knoppen -en om de duur in te stellen: Het aftellen begint na enkele seconden.

Op de display wordt de tijd weergegeven en blijft branden om te bevestigen dat de kookwekker is ingesteld.

Let op: Om het aftellen weer te geven en indien nodig te wijzigen, drukt u nogmaals gedurende 2 seconden op de tijdtoets.

- WERKING VAN DE KOOKPLAAT (raadpleeg de gebruiksaanwijzing die bij de kookplaat wordt geleverd).

Draai de bedieningsknop van de betreffende kookzone naar rechts op de gewenste stand.

Op het bedieningspaneel bevinden zich 4 knoppen voor de bediening van de kookplaat. Op de knoppen worden de verschillende stroomstanden met nummers aangegeven en de verschillende functies met symbolen.

GEMATIGD VERWARMEN

Deze functie is geschikt voor het laten rijzen van deeg, om koude boter zacht te laten worden, babyzuigflessen of pap warm te houden, om yoghurt te maken, chocolade te smelten, etc. Is alleen beschikbaar als het restwarmtelampje brandt. Controleer eerst of het restwarmtelampje van de betreffende kookzone brandt. Draai vervolgens de knop op . De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

WARMHOUDEN

Zorgt voor een constante temperatuur van 60 °C tot het einde van de bereidingstijd. Draai de knop naar 📊 om deze functie te selecteren.

SNELKOKEN

Deze functie zorgt ervoor dat water snel aan de kook wordt gebracht; de functie blijft een vaste tijd ingeschakeld. Als de tijd om is, schakelt de kookzone automatisch terug naar de maximale stroomstand. De snelkookfunctie kan ook geactiveerd worden nadat u al op de betreffende kookzone met koken bent begonnen. Belangrijk: Zorg er alvorens deze functie te selecteren voor dat de pan op de geselecteerde kookzone is geplaatst om beschadiging van de kookplaat te voorkomen. De gespecificeerde prestatiewaarden voor deze functie worden gegarandeerd voor alle glaskeramische kookplaten. Om deze functie in te schakelen zet u de pan eerst op de geselecteerde kookzone en draait u de knop vervolgens op 🚙️. De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

MULTIZONE

Is beschikbaar voor de kookzones linksvoor en linksachter. Breidt het verwarmde gebied van de kookplaat uit, zodat u grote, ovale of rechthoekige pannen kunt gebruiken. Om deze functie in te schakelen: draai de knop en wacht tot het restwarmtelampje van de betreffende kookzone gaat knipperen. Wacht totdat het lampje sneller begint te knipperen om de driedubbele zone (indien aanwezig) in te schakelen. Kies de gewenste stand door de knop naarlinks te draaien. Het restwarmtelampje blijft branden om aan te geven dat de kookplaat is ingeschakeld. Draai de knop naar 0 om de functie uit te schakelen.

Let op: De multizone-functie werkt alleen bij de dubbele en drievoudige kookzones

BEREIDINGSTABEL

RECEPT FUNCTIE		VOORVER-WARMEN	TEMPERATUUR (°C)	DUUR (MIN)	NIVEAU EN ACCESSOIRES
Luchtig gebak		Ja 160 - 180 35 - 55			2
		Ja 150 - 170 30 - 90			3 1
Gevulde taarten(cheesecake, strudel, appeltaart)		Ja 150 - 190 30 - 85			2
		Ja 150 - 190 35 - 90			3 1
Koekjes / taartjes		Ja 170 - 180 15 - 40			3
		Ja 150 - 175 20 - 45			3 1
Soesjes		Ja 180	30 - 40		3
		Ja 170 - 190 35 - 45			3 1
Meringues		Ja	90	120 - 130	3
		Ja	90	130 - 150	3 1
Brood / pizza / focaccia		Ja 190 - 250 15 - 50			2
		Ja 190 - 250 25 - 50			3 1
Diepvriespizza's		Ja 250	10 - 15		2
		Ja 250	10 - 20		3 1
Hartige taarten(groentetaart, quiche)		Ja 175 - 200	40 - 50		2
		Ja 175 - 190 50 - 65			3 1
Pasteitjes / bladerdeeghapjes		Ja	180 - 200 20 - 30		3
		Ja 175 - 200	25 - 45		3 1
Lasagne / pasta uit de oven /cannelloni / ovenschotels		Ja	190 - 200 40 - 65		2
Lamsvlees / kalfsvlees / rundvlees /varkensvlees 1 kg		Ja	190 - 200	90 - 110	2
Kip/konijn/eend 1 kg		Ja	190 - 200	65 - 85	2
Kalkoen/Gans 3 kg		Ja	190 - 200	140 - 180	1 / 2
Lamsvlees / kalfsvlees / rundvlees /varkensvlees 1 kg		Ja	180 - 200 40 - 60		2
Gebraden varkensvlees met korst2 kg		Ja 175 - 200	50 - 60		2
Kip/konijn/eend 1 kg		Ja	200	2 - 5	4

FUNCTIES

Conventioneel

Grill

Gegrat. groenten

Hetelucht

Convectiebakken

ACCESSOIRES
	Rooster Taartvorm op rooster	Opvangbak/bakplaat of taartvorm op rooster	Druipplaat / Ovenschaal	Opvangbak met 500 ml water

RECEPT FUNCTIE		VOORVER-WARMEN	TEMPERATUUR (°C)	DUUR (MIN)	NIVEAU EN ACCESSOIRES
Kalkoen/gans 3 kg		Ja	190 - 200	140 - 180	4 3
Vis uit de oven/in folie (filet, heel)		Ja 180 - 200 40 - 60			2
Gevulde groenten (tomaten, courgettes, aubergines)		Ja 175 - 200 50 - 60			2
Toast Ja 200 2 - 5					4
Visfilet/moten vis		Ja	200	30 - 40 *	4 3
Worstjes / spiezen / spareribs / hamburgers		Ja 200 30 - 50 *			4 3
Gebraden kip 1 - 1,3 kg		-	200	55 - 70 *	2 1
Rosbief rosé 1 kg		-	200	35 - 50 **	2
Lamsbout / schenkel		-	200	60 - 90 **	2
Geb. aardappelen		-	200	45 - 55 **	2
Gegratin. groenten		-	200	20 - 30	2
Lasagne en vlees		Ja	200	50 - 100 ***	3 1
Vlees en aardappelen		Ja	200	45 - 100 ***	3 1
Vis & Groenten		Ja	175	30 - 50 ***	3 1

* Draai het vlees halverwege de bereidingstijd om.
**Draai het voedsel na twee derde van de bereidingstijd om (indien nodig).
*** Verwissel de steunhoogtes halverwege de bereiding.
**** Geschatte tijdsduur: Gerechten kunnen op verschillende tijdstippen afhankelijk van de persoonlijke voorkeur uit de oven worden verwijderd.

Download de Gids voor Gebruik en Onderhoud door naar de website docs.indesit.eu te gaan om de tabel van geteste recepten te raadplegen die zijn ingevuld voor de beoordelingsinstellingen in overeenstemming met de IEC 60350 - 1 standaard.

FUNCTIONS
	Conventioneel	Grill	Gegrat. groenten	Hetelucht	Convectiebakken
ACCESSOIRES	Rooster Taartvorm op rooster		Opvangbak/bakplaat of taartvorm op rooster	Druipplaat / Ovenschaal	Opvangbak met 500 ml water

ONDERHOUD EN REINIGING

Download voor meer informatie de Gids voor Gebruik en

Onderhoud op docs.whirlpool.eu

Zorg ervoor dat de oven afgekoeld is vooraleer te onderhouden of te reinigen. Gebruik geen stoomreinigers.

Gebruik geen staalwol, schuursponsjes of schurende/ bijtende reinigingsproducten, omdat deze het oppervlak van het apparaat kunnen beschadigen. Draag beschermende

handschoenen. De oven moet worden losgekoppeld van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert.

EXTERNE OPPERVLAKKEN

Reinig de oppervlakken met een vochtig microvezeldoekje.

Als ze zeer vuil zijn, voeg dan een paar druppels neutraal afwasmiddel toe aan het water. Droog af met een droge doek.

Gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met de oppervlakken het apparaat, verwijder het dan onmiddellijk met een vochtig microvezeldoekje.

INTERNE OPPERVLAKKEN

- Na elk gebruik moet de oven afkoelen en dan gereinigd worden, bij voorkeur wanneer die nog

warm is, om afzettingen of vlekken veroorzaakt door voedselresten te verwijderen.

Laat voor het drogen van condens die zich heeft gevormd vanwege het bereiden van voedsel met een hoog vochtgehalte de oven volledig afkoelen en veeg het af met een doek of spons. Maak de ruit schoon met een product voor glas

- Om de oven gemakkelijker te kunnen reinigen, kan de deur worden verwijderd.

ACCESSOIRES

Laat de accessoires na gebruik weken in water met afwasmiddel. Pak ze vast met handschoenen als ze nog heet zijn. Voedselresten kunnen met een afwasborstel of met een sponsje worden verwijderd.

VERVANGEN VAN HET LAMPJE

1. Koppel de oven los van de netvoeding.
2. Schroef het beschermkapje van de lamp, vervang de lamp en schroef het beschermkapje weer op de lamp.
3. Sluit de oven weer aan op de netvoeding.

Let op: Gebruik alleen gloeilampen van 25-40W/230V type E-14, T300°C, of halogeenlampen van 2040W/230 V type G9, T300°C. De lamp die in het product wordt gebruikt is specifiek ontworpen voor huishoudapparaten en is niet geschikt voor ruimteverlichting (EC-Richtlijn Nr. 244/2009). De lampjes zijn verkrijgbaar bij de Consumentenservice.

- Raak de halogeenlampen niet met blote handen aan omdat vingerafdrukken ze kunnen beschadigen. Gebruik de oven niet voordat het beschermkapje is teruggeplaatst.

DE DEUR VERWIJDEREN EN TERUGPLAATSEN

1. Om de deur te verwijderen opent u deze volledig en brengt u de vergrendelingen naar beneden totdat ze ontgrendeld zijn .

1. Sluit de deur zo ver mogelijk.

Houd de deur stevig met beide handen beet – niet vasthouden aan de handgreep.

Verwijder de deur door deze te blijven sluiten en tegelijkertijd omhoog te trekken totdat het loshaakt. Zet de deur opzij en laat deze op een zachte ondergrond rusten Zet de deur opzij en laat deze op een zachte ondergrond rusten.

~15° a b

1. Monteer de deur opnieuw door deze te bewegen in de richting van de oven, de haken van de scharnieren uit te lijnen met de zitting en het bovenste deel op de zitting vast te zetten.

2. Laat de deur zakken en doe deze vervolgens volledig open. Breng de vergrendelingen omlaag naar hun oorspronkelijke positie: Zorg ervoor dat ze volledig naar beneden staan.

Zachtjes drukken, om te controleren of de vergrendelingen in de juiste positie staan.

1. Probeer de deur te sluiten en controleer of het in lijn met het bedieningspaneel is. Als dit niet het geval is herhaalt u de bovenstaande stappen: Als het niet goed werkt kan de deur beschadigd raken.

PROBLEEMOPLOSSING

Download voor meer informatie de Gids voor Gebruik en Onderhoud op docs.whirlpool.eu

Probleem Mogelijke oorzaak Oplossing
De oven werkt niet. Stroomonderbreking.	Loskoppeling van het elektriciteitsnet.	Controleer of het elektriciteitsnet spanning heeft en of de oven is aangesloten.Zet de oven uit en weer aan, om te controleren of het probleem opgelost is.
Op de display verschijnt de letter "F" gevolgd door een nummer.	Softwareprobleem. Neem contact op met de dichtstbijzijnde Consumentenservice en vermeld het nummer dat volgt op de letter "F".

NUTTIGE TIPS

Download voor meer informatie de Gids voor Gebruik en Onderhoud op docs.whirlpool.eu

LEZEN VAN DE BEREIDINGSTABEL

De tabel geeft een overzicht van de beste functie, accessoires en het niveau voor het bereiden van verschillende soorten gerechten. De bereidingstijden gelden vanaf het moment dat het gerecht in de oven wordt gezet, zonder de voorverwarmingstijd (indien nodig). De bereidingstemperaturen zijn bij benadering en zijn afhankelijk van de hoeveelheid voedsel en het type accessoire dat wordt gebruikt. Gebruik eerst de laagste aanbevolen waarden. Als de bereiding niet naar wens is, kunt u hogere waarden gebruiken. Geadviseerd wordt om de bijgeleverde accessoires te gebruiken en indien mogelijk taartvormen en bakplaten van donker metaal. U kunt ook vuurvaste of aardewerk pannen en accessoires gebruiken; de bereidingstijden zijn dan iets langer.

Met de functie "Hete Lucht" kunt u tegelijkertijd verschillende gerechten bereiden (bijvoorbeeld: vis en groenten) op verschillende steunhoogtes. Haal de gerechten die klaar zijn uit de oven en laat de gerechten die meer tijd nodig hebben in de oven staan.

PRODUCT

www De productfiche met energiegegevens van dit apparaat kan gedownload worden van onze website docs.whirlpool.eu

HOE DE GIDS VOOR GEBRUIK EN ONDERHOUD TE VERKRIJGEN

www Download de Gids voor Gebruik en Onderhoud op onze website docs. whirlpool.eu (u kunt deze QR code gebruiken), onder vermelding van de handelscode van het product.

U kunt ook contact opnemen met onze Consumentenservice.

CONTACT OPNEMEN MET CONSUMENTENSERVICE

Onze contactgegevens staan in de garantiehandleiding.

Wanneer u contact opneemt met de Consumentenservice gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
