MD 37421 - Vriezer MEDION - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis MD 37421 MEDION in PDF-formaat.
| Producttype | Vrieskast |
| Merk | MEDION |
| Model | MD 37421 |
| Afmetingen (L x H x D) | 550 × 850 × 580 mm |
| Nettogewicht | 33 kg |
| Brutogewicht | 35 kg |
| Voeding | 220-240 V, 50 Hz, 0,55 A |
| Energieklasse | A++ |
| Jaarlijks energieverbruik | 141 kWh/jaar |
| Totaal volume | 82 liter |
| Vriescapaciteit | 4 kg/24 uur |
| Stroomuitval autonomie | 24 uur |
| Klimaatklasse | N, ST, T (16 °C tot 43 °C) |
| Geluidsniveau | 41 dB(A) |
| Koelmiddel | R-600a (47 g) |
| Aantal laden | 3 |
| Inbegrepen accessoires | IJsbakje, deurstopbegrenzer |
| Temperatuurinstelling | Thermostaat met standen MIN, MED, MAX |
| Omkeerbare deur | Ja, omkeerbaar |
| Ontdooien | Handmatig, aanbevolen eenmaal per jaar |
| Reiniging | Lauw water en mild reinigingsmiddel, geen schurende middelen |
| Klantenservice | MEDION Frankrijk: 02 43 16 60 30 |
Veelgestelde vragen - MD 37421 MEDION
Gebruikersvragen over MD 37421 MEDION
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Vriezer in PDF-formaat gratis! Vind uw handleiding MD 37421 - MEDION en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MD 37421 van het merk MEDION.
GEBRUIKSAANWIJZING MD 37421 MEDION
- Informatie over deze gebruiksaanwijzing 76
1.1.Betekenis van de symbolen 76
FR
- Gebruiksdoel
NL
- Veiligheidsvoorschriften
3.1. Algemene veiligheidsvoorschriften ES.8
3.2. Transport 81
3.3. Opstelling en elektrische aansluiting 82
3.4.Omgaan met het apparatusat 84
3.5. Reiniging en onderhoud 86
3.6. Storingen 87
3.7. Afvalverwerking. 88
- Informatie over het apparatusat 88
4.1. Informatie over het gebruikte koelmiddel R-600a 89
- Inhoud van de levering 89

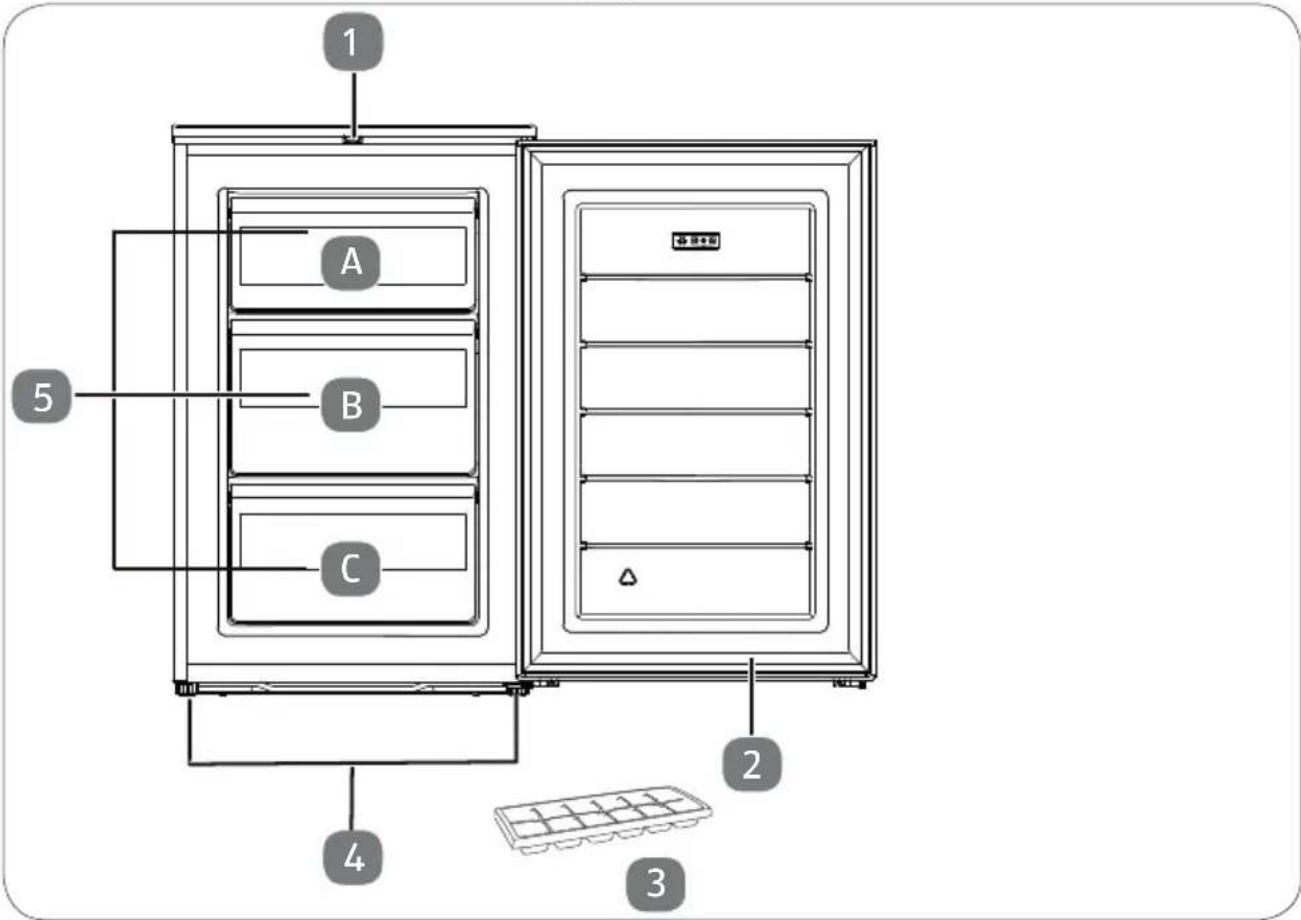

- Overzicht van de apparaten 90
- Voorbereiding voor gebruik 91

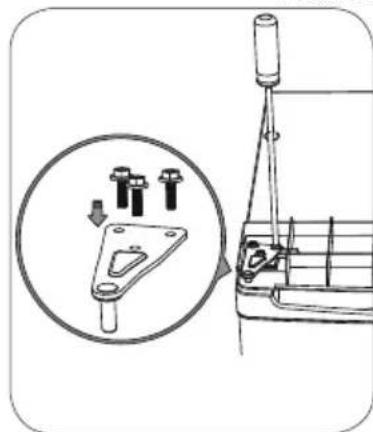

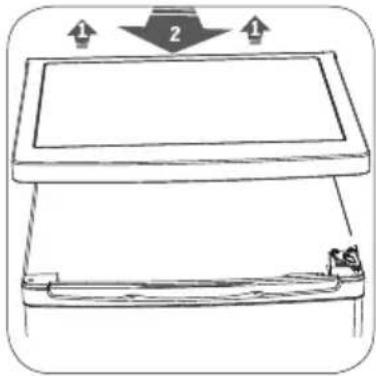

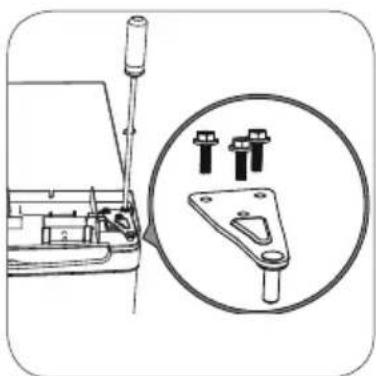

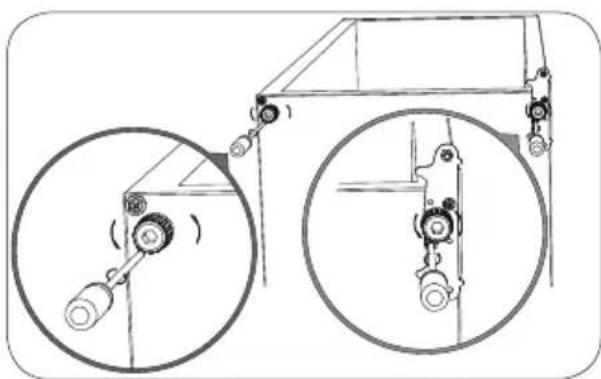

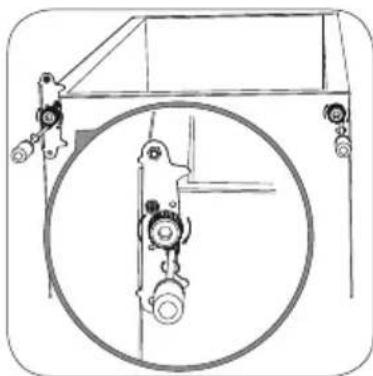

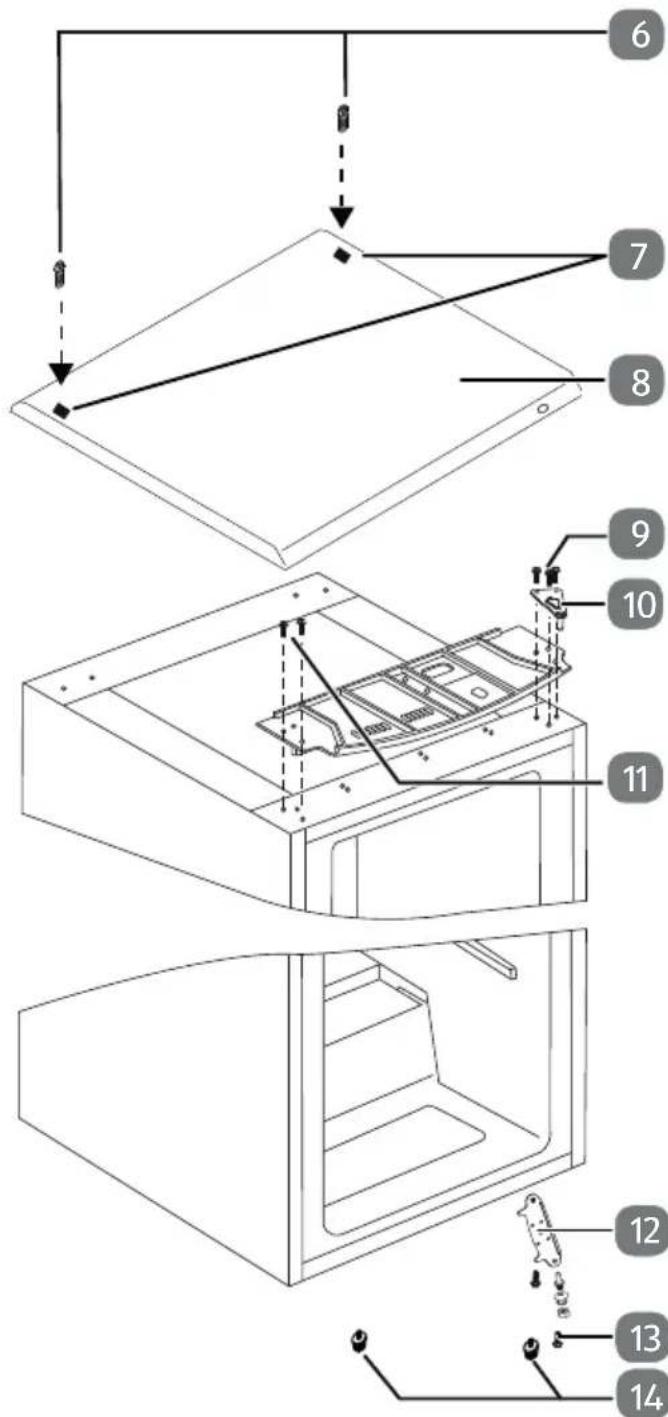

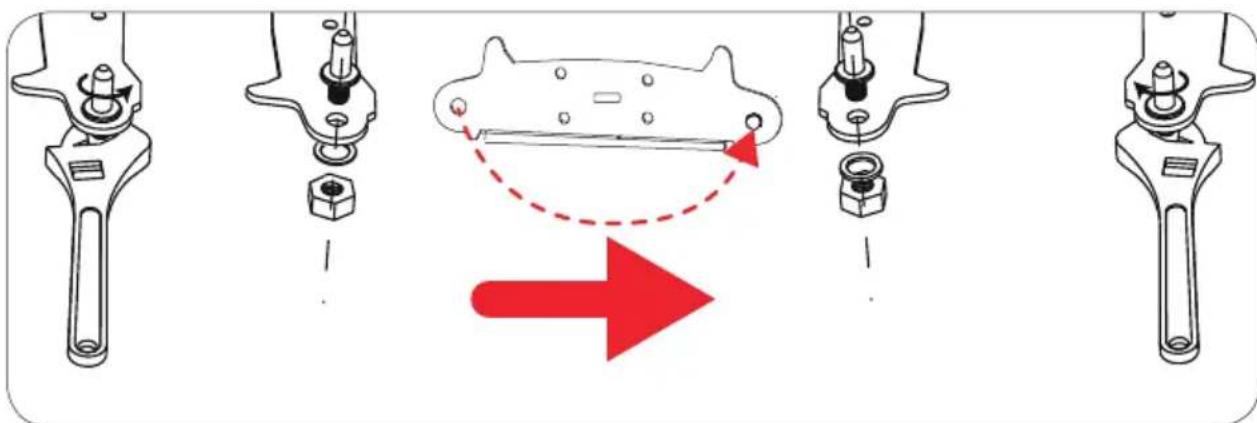

7.1. Deuraanslag omzetten 9
7.2. Apparaat installeren 9
7.3. Vriesladen verwijderen en terugplaatsen 95
- Apparaat bedienen
8.1. Apparaat inschakelen 9
8.2. Temperatuurregeling 96
8.3. Apparaat uitschakelen 96
8.4. Tips voor energiebesparing 96
8.5. Diepvriezen van levensmiddelen 97
8.6. Gebruik van het ijsblokjesbakje 98
- Reinigen en ontdooien 99
9.1.De vriesruimte ontdooien 100
9.2. Vriesruimte en buitenoppervlakken reinigen 101
-
Maatregelen bij uitval van de netvoeding 101
-
Problemen oplossen 102
- Buiten gebruik stellen 103
- Afvalverwerking 104
- Technische gegevens 105
- Conformiteitsinformatie van de EU 106
- Service-informatie 106
- Privacy statement 108
- Colofon 109

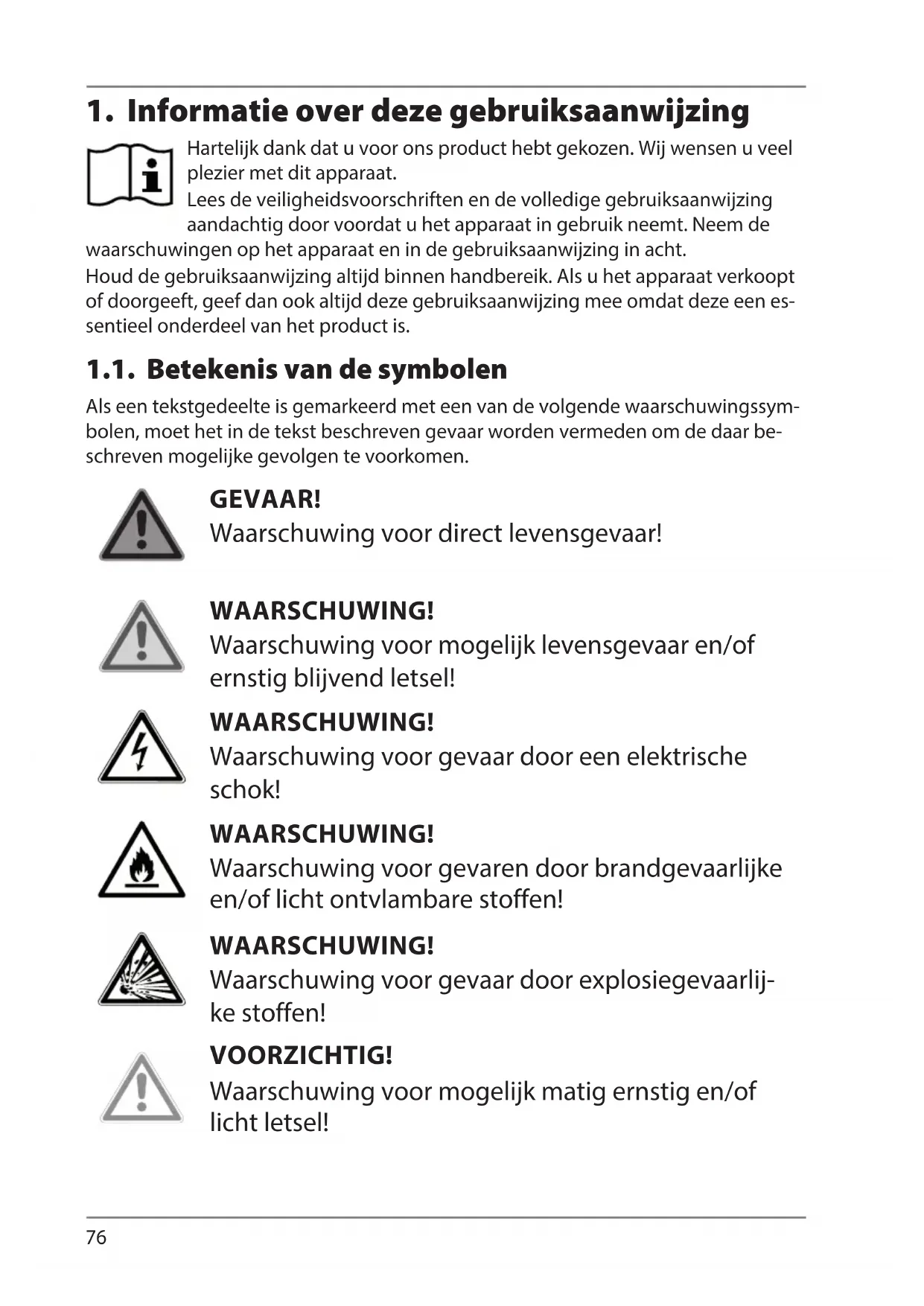

1. Informatie over deze gebruiksaanwijzing
Hartelijk dank dat u voor ons product hebt gekozen. Wij wensen u veel plezier met dit apparaat.
Lees de veiligheidsvoorschriften en de volledige gebruiksaanwijzing aandachtig door voordat u het apparaat in gebruik neemt. Neem de
waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.
Houd de gebruiksaanwijzing alkijd binnen handbereik. Als u het apparaat verkoopt of doorgeeft, geef dan ook alkijd deze gebruiksaanwijzing mee omdat deze een essentieel onderdeel van het product is.
1.1. Betekenis van de symbolen
Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwingssymbolen,要去 het in de tekst beschreven gevaar worden vermeden om de waar beschreiben möglichke gevolgen te voorkomen.
GEVAAR!
Waarschuwing voor direct levensgevaar!
WAARSCHUWING!
Waarschuwing voor möglich levensgevaar en/of ernstig blijvend letsel!
WAARSCHUWING!
Waarschuwing voor gevaar door een elektrische schok!
WAARSCHUWING!
Waarschuwing voor gezaren door brandgevaarlijke en/oflicht ontvlambare stoffen!
WAARSCHUWING!
Waarschuwing voor gevaar door explosiegevaarlijke stoffen!
VOORZICHTIG!
Waarschuwing voor möglichk matig ernstig en/oflicht letsel!
LET OPI!
Neem de aanwijzingen in acht om materiaèle schadete voorkomen!
Meer informatatie over het gebruik van het apparaat!
Neem de aanwijzingen in de gebruiksaanwijzing in acht!
- Opsommingsteken/informatie over gebeurtenissen die zichijdens de bediening können voordoen
Instructie voor een uit te voeren handeling
Verklaring van conformiteit (zie het hoofdstuk 'Conformiteitsinformatie'): Producten die met dit symboleren zijn gemarkeerd, voldoen aan de eisen volgens de EU-richtlijnen.
Symbool randaarde (bij veiligheidsklasse I)
Elektrische apparaten van veiligheidsklasse I zijn elektrische apparaten die doorgaans minimaal zich voorzien van een basisisolate en daarnaast een apparaatstekker met aardcontact of een vast netsnoer met aardleiding hebben. Elektrische apparaten van veiligheidsklasse I konnen onderdelen hebben met een dubbele of versterkte isolatie of onderdelen die werken op een zeer lage veiligheidsspanning.
Voer het apparaat af volgens de geldende milieuvoorschriften (zie "13. Afvalverwerking" op blz. 104)
2. Gebruiksdoel
Dit apparaat is bestemd voor het invriezen van levensmiddelen. Dit apparaat is bedoeld voor huishoudelijk gebruik en voor vergelijkbare toepassen zoals:
-
in personneelskeukens van winkels, Kantoren en andere werkomgevingen;
-
in de landbouw en door gasten in hotels, motelels en andere accommodations;
- bij bed & breakfasts;
- in de catering en vergelijkbare toepassingen in de groothandel.
Bij gebruik in een zakelijk omgeving要去en deaar geldende voorschriften in acht worden genomen.
Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan dat waarvoor het bestemd is, de aansprakelijkheid komt te verrallen:
Bouw het apparaat zonder once toestemming nicht om en gebruik het Niet in combinatie met hulp- of aanbouwapparaten die Niet door ons�n goedgekeurd of geleverd.
- Gebruik uitsluitend door ons geleverde of goedgekeurde reserveonderdelen en accessoires.
Neem alle informatatie in deze gebruiksaanwijzing in acht en houd u in het bijzonder aan de veiligheidsvoorschriften. lederere andere vom van gebruik geldt als Niet in overeenstemming met de voorschriften en kan leiden tot persoonlijk letsel of materièle schade.
3. Veiligheidsvoorschriften
WAARSCHUWING!
Gevaar voor letsel!
Gevaar voor letsel bij Personen met een lichamelijke, zintuiglijke of geestelijk beperking (zoals mindervallen en ouderen met een lichamelijke en geestelijk beperking) of met gebrek aan kennis en ervaring (zoalsoudere kinderen).
Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en door personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens of met onvoldoende ervaring en/ of kennis, mits deze personen onder toezicht staan of zich geinstrueerd in het gebruik van het apparaat zodate ij de daar-mee samenhangende bevaren begrijpen. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud mo- gen nicht worden uitgevoerd door kinderen, tenzij deze 8aar of ouder+zijn en er iemand toezicht op hen houdt.
■ Kinderen in de leeftijd van 3 tot 8aar mogen spullen in koelapparatenplaatsen en eruit halen.
Houd kinderen diejonger+zijn dan 8aar uit de buurt van het netsnoer.
GEVAAR! Verstikkingsgevaar!
Er bestaat verstikkingsgevaar door het inslikken of inademen vankleine onderdelen of folie.
Bewaar al het gebruike verpakkingsmaterialial (zakken, stukken polystyreen, enz.) buiten het bereik van kinderen.
■ Kinderen mogen nicht met het verpakkingsmateriaal spelen. Als de deur dichtvalt, bestaat er verstikkingsgevaar voor kinde- ren die in het apparaat kruipen.
■ Zorg ervoor dat kinderen nicht binnen in het apparaat{kennen komen.
3.1. Algemene veiligheidsvoorschriften
WAARSCHUWING!
Gevaar voor letsel!
Het koelsysteme van het apparaat bevat het koelmiddel R-600a. Als er koelmiddel wegloopt, bestaat er gevaar voor letsel.
■ Installeer en transporteer het apparaat Niet op de zichkant of deijkenkant, omdat er anders olie uit de compressor in het koelmiddelcircuit terecht kan komen en het koelmiddelcircuit als gevolg hiervan verstopt kan raken.
WAARSCHUWING! Beschadig het koelcircuit Niet.
■ Als het koelsystemein toch beschadigd is geraakt, ventilier dan de ruimte. Vermijd open vuur en ontstekingsbronnen. Laat het apparaat door een professional repareren voordat u het werk in gebruik neemt.
Wanner het koelmiddel in contact komt met de huid of de ogen, kan dat letsel tot gevolg hebben. Spoel in dat geval de ogen onmiddelijk af met schoon water en raadpleeg een arts.
WAARSCHUWING! Gebruik binnen in het koelvak geen elektrische apparatuur die nicht van het door de fabrikant aanbevolen type is. FR
WAARSCHUWING! Gebruik om het ontdooien te versnellen NLleen mechanische voorzieningen of hulpmiddelen die door de fabrikant worden aanbevolen. ES
Blijf met open vlammen uit de buurt van het apparatusat.
■ Manipulaties aan het koelmiddelcircuit zichn Niet toegestaan en leiden tot het verwallen van de garantie.
3.2. Transport
VOORZICHTIG!
Gevaar voor letsel!
Het apparaat is erg zwaar. Er bestaat gevaar voor letsel door vertillen.
Transporteer het apparaat algijd samen met ten minste een andere person.
LET OPI!
Mogelijkke materièle schade!
Gevaar voor schade aan het apparaat door onjuist transport.
Let erop, dat bij het transport en de opstelling van het apparaat geen onderdelen van het koelcircuit beschadigd raken.
Transporteer het apparaat indien möglichkt alkijd rechtop. Wanneer het apparaat tijdens transporteer dan 40^ wordt gekanteld, mag het apparaat pas na 4 uur op het lichtnet worden aangesloten en ingeschakeld, zodat het koelmiddelcircuit na het transport tot rust kan komen.
Zet het apparaat Niet neer op de zich- of achechterkant, odomat er dan olie uit de compressor in het koelcircuit terecht kan komen en het koelcircuit verstopt kan raken.
Stel het apparaat nicht bloot aan regen of spatwater.
3.3. Opstelling en elektrische aansluiting
3.3.1. Plaats van gebruik
LET OPI!
Mogelijkke materièle schade!
Gevaar voor schade aan het apparaat door onjuist gebruik.
- Plaats de vrieskast in een droge en goed geventileerde ruimte. Om bij beschadiging van het koelsystemezem zeker te+kennen zichn van voldoende luchthoeveelheid, moet de ruimte een oppervlak hebben van ca. 4m^2
■ Houd bij het installereren rekening met de ruimte die voor het apparaat nodig is (zie "7.2. Apparaat installereren" op blz. 95). -
Het apparaat is geschikt voor de klimaatklassen ST T en N (zie het typeplaatje). Bij een omgevingstemperatuur van 16^ tot 43^ is het koelvermogen van het apparaat optimaal. Bij afwijkende temperaturen kan het vermogen van het apparaat afnemen.
Stel het apparaat Niet bloot aan extreme omstandigheden. Vermijd: -
hoge luchtvochtigheid en vocht,
-extreem hoge of lage temperaturen,
direct zonlicht, - open vuur.
WAARSCHUWING!
Brandgevaar!
Onvoldoende luchtcirculatie kan leiden tot oververhitting.
Zorg ervoor dat de ventilatieopengingen in de behuizing, rondon het apparaat en in de inbouwnis Niet geblokkeerd zich.

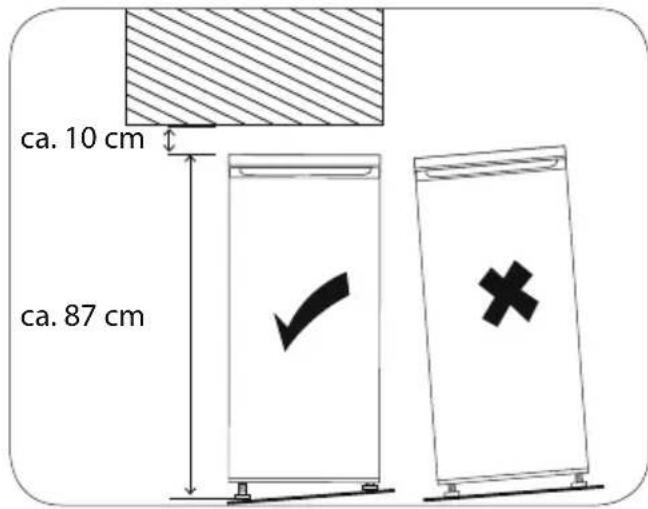

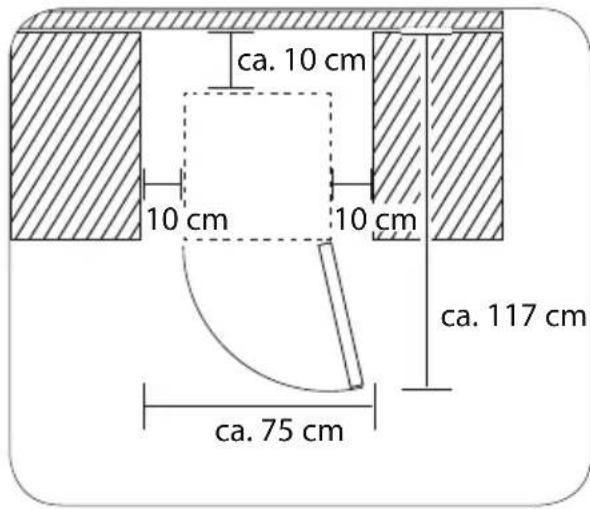

Voor voldoende ventilatie要去en afstand van minimaal 10 cm tot het plafond, 10 cm tot de zichwanden en 10 cm tot de weiterwand worden aangehouden.
-
Plaats het apparaat Niet in de buurt van warmtebronnenzoals fornuizen, radiatoren, vloerverwarming, enzovoort. Als installmentie in de buurt van een warmtebron onvermijdelijk is, gelebruik dan een geschikte isolatieplaat of houd de volgende minimale afstanden tot de warmtebron aan:
-
tot elektrische fornuizen, gasfornuizen: ca. 10 cm,
- tot olie- of kolenkachels: ca. 30 cm.
- Bij installmentie naast een ander koelapparaat要去 de afstand:tussenbeide apparaten minimaal 10cm bedragen.
3.3.2. Voor het aansluten
GEVAAR!
Gevaar voor elektrische schokken!
Er bestaat gevaar voor een elektrische schok door onderdelen die onder spanning staan.
- Controller na het opstellen, of het netsnoer nicht worden ingeklemd of beschadigd raakt.
- Gebruik het apparaat Niet als het zichtaar is beschadigd of het netsnoer of de stekker defect is.
Neem bij schade contact op met ons Service Center.
3.3.3. Netaansluiting
GEVAAR!
Gevaar voor elektrische schokken!
Er besteht gevaar voor een elektrische schok door onderdelen die onder spanning staan.
Er bestaat gevaar voor een elektrische schok door onderdelen die onder spanning staan.
Sluit het apparaat alleen aan op een volgens de voorschriften geinstalleerd en goed bereikbaar geaard stopcontact in de buurt van waar het apparaat staat. De lokale netspanning要去 overeenkomen met de technische gegevens van het apparaat.
■ Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het elektriciteitsnet.
WAARSCHUWING! Zorg ervoor dat niemand over het netsnoer kan struikelen. Gebruik geen verlengsnoer.
WAARSCHUWING! Let op dat het netsnoer bij het opstellen nicht worden ingeklemd of beschadigd raakt.
WAARSCHUWING! Plaats draagbare stekkerdozen of voedingen nicht aan dechterkant van het apparatus.
Trek de stekker uit het stopcontact om de stroomvoorziening van het apparaat volledig te onderbreken.
3.4. Omgaan met het apparaat
WAARSCHUWING!
Explosiegevaar!
Ontvlambare gassen en vloeistoffen{kunnen bij opslag in het apparaat explosiesveroorzaken.
Bewaar geen explosieve stoffen of spuitbussen met brandbare drijfgassen in het apparaat.
Vries geen koolzuurhoudende dranken in. Door uitzetting van het water kan de fles springen.
■ Zorg er bij het invriezen van dranken met een hoog alcohol-percentage algijd voor dat deze in flessen zitten die goed gesloten zich, enzet de flessenrechtop.
Bewaar geen glazen of metalen flessen of bekers met vloeistof in het vriesgedeelte. IT
WAARSCHUWING!
Gevaar voor letsel/ gezondheidsrisico!
Een onjuist gebruik van het apparaat kan letsel tot gevolg hebben.
Raak de bevroren binnenwanden van het vriesgedeelte en bevroren levensmiddelen Niet aan met blote handen. Doe ijsblokjes en ijsloly's nooit direct uit het vriesgedeelte in de mond. Door extreem lage temperaturen konnen er brandwonden ontstaan.
De voet, laden, deuren etc. zich nicht geschikt om op te staan of te steunen.
Als het apparaat langerearend wordtblootgesteld aan temperatuuren die lager zich dan de ondergrens van het temperatuurgebied waarop het is berekend (onder de 16^ ), is het möglichk dat het Niet goed werkt (mogelijk ontdooien de in het apparaat bewaarde producten gedeelrijk of stijgt de temperatuur in de vriesruimte).
Bij stroomuitval en als het apparaat uitgeschakeld is, können de waarin opgeslagen levensmiddelen geheel of gedeelrijk ontdooien. Er bestaat geaar voor voedselvergiftiging.
Na een stroomstoring要去en ingevroren levensmiddelen die zichtaar geheel of gedeeltekijk+zijn ontdooid, worden wegegooid.
Vries geheel of gedeeltek ontdooide levensmiddelen nicht opnieuw in.
Haal de ingevroren levensmiddelen bij uitschakeling van het apparaat, ook als dit nicht lang duurt, eruit en bewaar ze op een voldoende koele plaats.
3.5. Reiniging en onderhoud
GEVAAR!
Gevaar voor elektrische schokken!
Er bestaat gevaar voor een elektrische schok door onderdelen die onder spanning staan.
Haal voordat u reinigings- of onderhoudswerkzaamheden gaatuitvoeren, altijd eerst de stekker uit het stopcontact (trek nicht aan het netsnoer, maar aan de netstekker). Als de stekker zich buiten uw bereik bevindt, moet u in de meterkast de betreffende zekering uitschakelen.
GEVAAR!
EXPLOSIE- en BRANDGEVAAR!
Door gasvorming konnen explosions optreden.
- Gebruik voor het reinigen van het apparaat of onderdelen er-van geen brandbare vloeistoffen.
Gebruik geen ontdooispray. Hierdoor können zich explosieve gassen vormen.
LET OP!
Mogelijkke materièle schade!
Het apparaat kan door onjuist gebruik beschadigd raken.
Gebruik om het ontdooien te versnellen geen mechanische inrichtingen of hulpmiddelen zoals elektrische radiatoren, heteluchtblazers, haardrogers of scherpe of harde voorwerpen. De thermische isolatie en de binnenruimte zijn gevoelig voor krassen en hitte en{kunnen smelten.
Gebruik in het apparaat geen elektronische apparaten. Zo
wel het apparaat zich als het gebruike elektronische apparaat+kunnen onherstelbaar beschadigd raken.
Gevoelige oppervlakken:
Gebruik voor het reinigen van de binnenkant, de deur en de behuizing van het apparaat geen bijtende of schurende schoonmaakmiddelen, waar dat deze de oppervlakken können beschaden.
- De kunststof onderdelen en de deurafdichting mogen nicht in contact komen met olie en vet odomat de oppervlakken hier-door poreus en breekbaar können worden.
3.6. Storingen
GEVAAR!
Gevaar voor elektrische schokken!
Er bestaat gevaar voor een elektrische schok door onderdelen die onder spanning staan.
Probeer in geen geval om een onderdeel van het apparaat zich open te makeen en/of te repareren. Als u dit wel doet, bestaat er gevaar voor een elektrische schok.
Een beschadigde aansluitkabel mag uitsluitend door een geAutoriseerd reparatiebedrijf of door de technische Dienst worden verrangen om gevaarlijke situatives te voorkomen.
Neem bij storingen contact op met ons Service Center of een ander professioneel reparatiebedrijf.
Verstikkingsgevaar! Gevaar voor letsel!
Om bevaren voor kinderen te voorkomen,.gaat u voor afvoer van het apparaat als volgt te werk:
- Demonteer de deur en de afldichting of plak de deur dicht met tape.
Laat de laden in het apparaat zitten, zodat er niemand (dus bijv. ook geen kinderen) in het apparaat kan klimmen.
Knip het netsnoer af.
4. Informatie over het apparaat
- Het koelcircuit van het apparatus bevat het koelmiddel R-600a (vrij van cfk's en hfk's).
-
Het koelcircuit is gecontroleerd op lekkage. Het voldoet aan de relevante veiligheidsvoorschriften voor elektrische apparaten.
-
Energielabel A++
Klimaatklasse N/ST/T
De betekenis van de klimaatklassen staat in de volgende babel.
| Klimaatklasse Betekenis Omgevingstemperatuur | ||
| SN | Apparaten voor een subnoraal klimaat | +10 °C tot +32 °C |
| N | Apparaten voor een gematigdklimaat | +16 °C tot +32 °C |
| ST | Apparaten voor een substropisch klimaat | +16 °C tot +38 °C |
| T | Apparaten voor een tropischklimaat | +16 °C tot +43 °C |
4.1. Informatie over het gebruike koelmiddel R-600a
In dit apparaat worden R-600a en cyclopentaan gebruikt als 100% cfk-vrije koel- en isolatiemiddelen. Hierdoor worden de ozonlaag beschermd en het broeikaseffect verminderd.
Deze apparaten zich te herkennen aan de aanduiding 'Koelmiddel R-600a' op hetypeplaatje.
Zorg ervoor dat het koelcircuit Niet beschadigd raakt, odomat R-600a als het vrijkomt, in lichte mate kan bijdragen aan het broeikaseffect.
Dit geldt zowel bij transport als tijdens de levensduur van het apparaat. Zorg er ook voor dat dit soort apparaten op de juiste manier en in overeenstemming met de lokale voorschriften worden afgevoerd.
5. Inhoud van de levering
GEVAAR!
Verstikkingsgevaar!
Er bestaat verstikkingsgevaar door het inslikken of inademen vankleine onderdelen of folie.
Houd het verpakkingsfolie buiten het bereik van kinderen.
Controleer de inhoud van de verpakking op volledigheid en eventuele beschadigin gen. En stel ons binnen 14ragen na aanschaf op de hoogte van eventueel ontbrekende en/of beschadigde onderdelen.
Het door u gekochtpe pakket moet het volgende bevatten:
vrieskast, incl.
-3 vriesladen
-1 deuraanslagbegrenzer
-1 ijsblokjesbakje
6. Overzicht van de apparaten
1) Thermostat
2) Deur
3) IJsblokjesbakje
4) Voetjes
5) Vriesladen
Het typeplaatje bevindt zich op de zijwand in het vriesgedeelte.
Aanbevolen opslag van levensmiddelen in vreslimte:
Zeevruchten (vis, garnalen, schelpdieren), zoetwatervis en vleesproducten (aanbevolen voor 3 maanden, hoe langer de bewaartijd, hoe slechter de smaak en de voedingswaarde), geschikt voor diepvriesverse levensmiddelen. Bewaar de levensmiddelen in geschikte bakjes.
A) IJs, bevoren fruit, diepvriesproducten, bakproducten
B) Bevroren groente, patat
C) Vlees, gevogelte, vis
7. Voorbereiding voor gebruik
Pak het apparaat UIT en verwijder de tape.
Verwijder eventueel acheftergebleven lijmresten met een mild schoonmaakmiddel.
Het polystyreenschuim dat ter bescherming om het apparaat is aangebracht, moet apart worden afgevoerd.
Neem de binnenkant van het apparaat en de losse onderdelen af met laww water en een mild schoonmaakmiddel en LAST alles drogen (zie hoofdstuk "9. Reini- gen en ontdooien" op blz. 99).
7.1. Deuraanslag omzetten
4) Bevestigingsschroeven voor de afdekplaat van het apparatus (2 stuks)
5) Schroefkapje
6) Afdekplaat van het apparaat
7) Bevestigingschroeven voor het bovenste scharnier (3 stuks)
8) Bovenste scharnier
9) Behuizingsschroef
10) Onderste scharnier
11) Bevestigingschroeven voor het onderste scharnier (2 stuks)
12) Stelpootje
Om de deuraanslag om te zetten, hebt u het volgende gereedschap nodig:
- platte schroevendraier
- kruskopschroevendraier
- steeksleutel maat 8
- steeksleutel maat 10
-inbussleutel maat 10
Het apparatus is uitgeschakeld en de stekker is uit het stopcontact getrokken.
Til de schroefkapjes (7) op de afdekplaat van het apparaat (8), bijvoorbeeld met een platte schroe-vendraier (afb. A). Draai de twee bevestigings-schroeven (6) waaronder los met een kruskop-schroevendraier.
Afb.A
Trek de afdekplaat van het apparaat aan de achterkantiets omhoog.
Ga voor het apparaat staan en pak met beiden handen aan de zijkanten, net darüber de deur, de apparaatafdekplaat (8) vast. Trek de afdekplaat aan de voorkantietsuit elkaar totdatdeze losklikt (afb.B).
Let erop dat dethermostaat en debekabeling aan de bovenkant van het apparaat Niet beschadigd raken.
Verwijder de afdekplaat door deze maar voren toe op te tillen.
Draai de drie bevestigingschroeven (9) van het bo-venste scharnier (10) los met een steeksleutel maat 8 of een kruskopschroevendraier en verwijder het scharnier (afb. C).
Til de deur uit de onderste verankering en zet de deur opzij, zodanig dat deutsche niet kan omvallen.
Verwijder beiden behuizingsschroeven (11) aan de andere kant van de kunststof rand en bevestig deze aan de andere zijde van het apparaat.
- Verplaats de blinde stop aan de bovenkant van de deur maar de tegenoverliggende zichde.
Afb. B
Afb.C
Kantel de diepvrieskastaarachten (maximaal 45^ zodat u het onderste scharnier (12) kunt omzetten.
Verwijder het stelpootje (14) met de hand of met een inbussleutel maat 10 van het scharnier (afb. D).
Afb.D
Verwijder de deuraanslagbegrenzer aan de onderzijde van de deur met een kruskopschroevendraier (afb. E).
Monteer de meegeleverde deuraanslagbegrenzer met de bevestigsschroeven met behulp van een kruskopschroevendraier (afb. F).
Draai de twee bevestigingschroeven (13) van het onderste scharnier (12) los en verwijder het scharnier. Gebruik hiervoor een steeksleutel maat 8 of een kruskopschroevendraaier.
Afb.E
Afb.F
Verwijder ook het stelpootje (14) aan de andere kant. Draai de schroef aan de zijkant van de behuizing los en bevestig deze schroef aan de andere kant.
Monteer ook het stelpootje (14) aan de andere kant.
Afb. G
Zet de pen conform afb. G in de boring aan de tegenoverliggende zijde van het geperforeerde plaatje. Draai het geperforeerde plaatje van het onderste scharnier zodat de boorgaten van het plaatje op de boorgaten van het appaarat passen en schroef het scharnier met de twee bevestigingschroeven (13) vast aan de tegenoverliggende kant van het apparaat (afb. H). Gebruik voor het losdraaien en aandraaien van de moer een steeksleutel maat 10 en een schroevendraaier.
Monteer het stelpootje (14) (afb. H).
Zet de deur nu op het onderste scharnier en zorg ervoor dat de scharnierpen in de scharnierbus van de deur komt te zitten.
Afb. H
- Plaats, terwijl de deur gesloten is, het bovenste scharnier (10) met de pen in de bovenste deurbus (afb. I).
Zet de deur waterpas. Schroef nu met de drie bevestigingschroeven (9) het bovenste scharnier vast.
Zet het apparaat wee rechtsop.
Afb.1
- Plaats de afdekplaat van het apparaat (8) waar terug, zodanig dat deze aan derijkant blijde deur vastklikt.
Let erop dat dethermostaat en debekabeling aan de bovenkant van het apparaat Niet beschadigd raken.
Draai beide schroeven (6) awhile op de afdekplaat van het apparaat met een kruskopschroeevendraaier wee vast (afb. J)
Plaats de schroefkapjes (7) weir terug.
Afb.J
De deuraanslag is omgezet.
Let op: de deurafdichting past zich na een paar uu r aan de neue deur-aanslag aan.
7.2. Apparaat installeren
Installee het apparaat op een waarvoor geschikteplaats (zie ook hoofdstuk "3.3.1. Plaats van gebruik" op blz. 82).
Zet het apparaat waterpas en compenseer oneffenheden in de vloer door de stelpootjes in of uit te draaien.
Richt de koelkast uit met een waterpas.
Om de deur—helemaal te kuren openen, moet er een ruimte met de onderstaande afmetingen beschikbaar zich.
De deur kan maximaal 160^ worden geopend. Om de deur 160^ te konnen openen,要去 de ruimte waar het apparaat worden neergezet, minimaal 106 cm breed়.
7.3. Vriesladen verwijderen en terugplaatsen
- Om een vrieslade te konnen verwijderen, moet de deur in een 90^ hoek worden geopend.
Trek de vrieslade met beiden handen maar voren en til de lade onder een lichte hoek uij de vriesruimte. - Om een vrieslade waar teplaatsen, schuift u de vrieslade iets gekanteld in het apparaat.
8. Apparaat bedienen
8.1. Apparaat inschakelen
Sluit het apparaat aan op een geaard stopcontact.
De lokale netspanning要去 overeenkomen met de technische gegevens van het apparatus.
8.2. Temperatuurregeling
Deinstelling van dethermostat zorgt voor een automatische temperatuurregeling in de vriesruimte.
De volgende 3 basisinstellungen van dethermostatzemogelijk,tussenMED en MAXzijn bovendien tussenstanden traploos instelbaar:
| MIN | Het laagste koelvermogen (het warmst) | Kortstondige opslag van be-vroren producten |
| MED | Tussenstanden | Middellange opslag van be-vroren producten |
| MAX | Het hoogste koelvermogen (het koudst) | Langdurige opslag van bevro-ren producten |
Vór het inleggen van verse levensmiddelen de thermostat op de stand MAX zetten. Na 2uur in de middelste stand zetten.
Controller de temperatuur in het vriesgedeelte door er een thermometer in te leggen. De ideale temperatuur en standardinstelling is -18 °C in het vriesgedeelte. Als deze vriestemperaturen zijn bereikt,kest u de levensmiddelen in het apparaat去做.
De binnentemperaturen können worden beinvloed door de standplaats van het apparaat, de omgevingstemperatuur en de frequentie waarmee de deur worden geopend. Houd hier bij het instellen van de temperatuur rekening mee.
8.3. Apparaat uitschakelen
- Om het apparaat stroomloos te make, zet u dethermostaatregelaar in de stand MIN en haalt u de netstekker uit het stopcontact.
Wacht ca. 10 minutes, voordat u het apparaat opnieuw inschakelt.
8.4. Tips voor energiebesparing
Laat alle vriesladen tijdens gebruik van het apparaat erin staan, dan is uw energieverbruik het laagst.
- Plaats het apparaat Niet in de buurt van een warmtebron (zoals een radiator of fornuis).
Zorg ervoor dat de lucht rond het apparaat vrij kan circuleren.
Als u levensmiddelen/dranken in het apparaat doet of uit het apparaat haalt, open de deur dan maar even.
Stem de instelling van de temperatuur af op de hoeveelheid levensmiddelen die zich in het apparaat bevinden.
Laat warme levensmiddelen tot kamertemperatuur afkoelen, voordat u deze in de vrieskast doet.
Let erop, dat de deurafdichting onbeschadigd is en dat de deur correct sluit.
Als zich een ijslaag heeft afgezet, moet u het apparaat ontdooien. Een dikke ijslaag heeft een negatif effect op de overdracht van de kou, waardoor het energieverbruik toeneemt.
Als het koelapparaat langerearendleegstaat, schakel het dan uit. Laat het appa- raat ontdooien,reinig het en droog het af.Laat de deur open staan om schimmelvorming in het apparaat te voorkomen.
8.5. Diepvriezen van levensmiddelen
LET OPI!
Gevaar voor schade aan het apparaat.
Gevoelige oppervlakken: De kunststof onderdelen en de deurafdichting mogen nicht in contactkommen met olie en vet odomat de oppervlakken hierdoor poreus en breekbaar+kunnen worden.
Voorkom dat de kunststoffdelen in contact komen met olie of vet.
Vrijwel alle levensmiddelen konnen worden ingevroen met uitzondering van groente die rauw worden genuttigd, zoals sla.
Alleen levensmiddlesen van goede kwaliteit zich geschikt om in te vriezen. Verdeel de levensmiddlesen in porties die in een keer opgaan, zodat het Niet nodig is om ontdooide producten opnieuw in te vriezen.
2 tot 3 eer voor het inleggen van verse in te vriezen levensmiddelen, de temperatuurregelaar op de positie MAX zetten. Na het inleggen van verse, in te vriezen levensmiddelen, de temperatuurregelaar op de positie MED zetten.
Neem de volgende aanwijzing in acht om besmetting van levensmiddelen te voorkomen:
Als u de deur gedurende langeijd opent, kan de temperatuur in de verschillende delen van het apparaat aanzienlijk stijgen.
Reinig oppervlakken die met levensmiddelen/dranken en toegankelijke afvoersystemen in aanraking komen regelmatig.
Nieuw in te vriezen levensmiddelen mogen nicht in aanraking komen met al ingevroren producten. Als u dagelijks levensmiddelen wilt invriezen, kan het waarom het nodig+zijn dat u de hoeveelheid in te vriezen producten beperkt.
De door de levensmiddelenfabrikanten aanbevolen bewaartijden mogen nicht worden overschreten. Wanner gegen gegevens beschikbaar zich,要去 en levensmiddelen Niet longer dan drie maanden worden bewaard.
Verpak de levensmiddelen in reukvrij, lucht- en vochtdticht en vet- en loogbestendig verpakkingsmaterial om kruiscontaminatie te voorkomen.
- Polyethylenfolie en aluminiumfolie zijn het meest geschikt.
- De verpakking要去 dicht zijn en strak om de levensmiddelen heben zitten.
- Gebruik geen glazen verpakkingen, odomat glas kan springen.
In het vriesgedeelte kan fruit worden ingevroen en{kennen ijsblokjes worden gemaakt.
Zorg ervoor dat het vriesgedeelte Niet te vol zit, waarooten optimaal vriesvermogen dan Niet gewaarborgd is en het energieverbruik toeneemt.
- Tekenen van vocht of opzwellen van de diepvriesverpakking wijzen erop, dat de levensmiddelen Niet correct+zijn bewaard/getransporteerd en eventueel zichen bedorven. Controller voor consumptie van de levensmiddelen de toestand waarvan.
8.6. Gebruik van het ijsblokjesbakje
Maak het ijsblokjesbakje goed schoon voordat u het voor het eerst gaat gebruiken.
Vul het bakje met drinkwater.
Zet het ijsblokjesbakje horizontal in de onderste vrieslade.
Zodra de ijsblokjes bevroen zijn, haalt u het bakje uit de vrieslade en drukt u de ijsblokjes uit de vom.
8.6.1. Levensmiddelen ontdooien
Afhankelijk van het gebruik,{kunnen de levensmiddelen in het apparaat,in een met lauwwarm water gesulde bak,in een magnetron,bij omgevingstemperatuur of in de oven worden ontdooid.Groenten en fruit die voor koken zichs bedoeld hoeven Niet te worden ontdooid.
Ontdooide levensmiddelen moeten zo möglichk nog opdezelfde dag worden genuttigd of in de koelruimte uiterlijk tot de volgende dag worden bewaard. Ontdooide levensmiddelen, ook gedeeltelijk ontdooid, mogen nicht opniew worden ingevroren.
9. Reinigen en ontdooien
Reinig oppervlakken die met levensmiddelen/dranken en toegankelijke afvoersystemen in aanraking komen regelmatig.
WAARSCHUWING!
Gevaar voor elektrische schokken!
Er bestaat gevaar voor een elektrische schok door spanningvoerende onderdelen.
DE
FR
NL
ES
IT
Voordat u met onderhoudswerkzaamheden begint, moet u absolut de stekker uit het stopcontact verwijderen (trek Niet aan het snoer maar uitsluitend aan de stekker). Als de stekker zich buiten uw bereik bevindt, moet u in de meterkast de betreffende zekering uitschakelen.
Pak de netstekker nicht vast met natte handen.
GEVAAR!
EXPLOSIE- en BRANDGEVAAR!
Door gasvorming konnen explosions optreden.
Gebruik voor het reinigen van het apparaat of onder-delen ervan geen brandbare vloeistoffen.
WAARSCHUWING!
Gevaar voor letsell!
Door extreem lage temperaturen können er brandwon-den ontstaan.
Raak de bevroren binnenwanden van het vriesge-deelte en bevroren levensmiddelen Niet aan met blote handen. Gebruik bijvoorbeeld een droge doek om de bevroren producten vast te pakken.
LET OP!
Gevaar voor beschadiging!
Schade aan het apparaat door verkeerde omgang met gevoelige oppervlakken van het apparaat.
Gebruik in geen geval bijtende, schurende of korre-lige reinigingsmiddelen of reinigingsmiddelen die azijnzuur, soda of oplosmiddelen bevatten. Deze kunnen de oppervlakken beschadigen.
- Gebruin in het apparaat geen elektronische apparaten. Zowel het apparaat zich als het gebruike elektronische apparaat{kunnen onherstelbaar beschadigd raken.
LET OPI!
Gevaar voor beschadiging!
Het apparaat kan door onjuist gebruik beschadigd raken.
Gebruik om het ontdooien te versnellen geen andere mechanische inrichtingen of hulpmiddelen (bijv. elektrische radiatoren, heteluchtblazers of haardrogers) dan door de fabrikant worden aanbevolen.
9.1. De vriesruimte ontdooien
Grote ijsafzettingen aan de vriesoppervlakken verminderen de efficiëntie van het apparaat en veroorzaken een hoger energieverbruik.
Enkele uren voordat u het apparaat ontdooit, zet u de temperatuurregelaar op de stand MAX. De ingevroren levensmiddelen können dan een tijdlang op kamertemperatureur worden bewaard.
Een temperatuurstijgingijdens het handmatig ontdooien, onderhonden en reinigen van het apparaat kan de bewaartijd van de ingevroren levensmiddelen verkorten.
Het verdient aanbeveling om het apparaat minimaal eens peraar te ontdooien.
Haal de ingevroren levensmiddelen uit het vriesgedeelte, wikkel ze in een paar lagen krantenpapier, doe er eventueel nog een deken omheen en leg ze op een koeleplaats.
Zet dethermostat op de stand MIN.
Trek de stekker uithetstopcontact.
Verwijder de laden uit de vriesruimte.
Na ca. een half eer kan de rijpafzetting op de koelribben boven de laden met behulp van een kunststof of houten spatel eenvoudig worden verwijderd.
9.2. Vriesruimte en buitenoppervlakken reinigen
Veeg de vriesruimte schoon met een mild schoonmaakmiddel (bijv. afwasmiddel) en LAST de ruimte drogen.
Alle onderdelen zorgvuldig afspoelen en afdrogen.
Reinig de oppervlakken van het apparatus, behalve de deurafdichting, met een mild schoonmaakmiddel.
De deurafdichting maakt u schoon met schoon water, veeg het water af en laat drogen.
Steek de netstekker wee in het stopcontact.
Zodra het apparaat de gewenste temperatuur bereikt heeft,kest u het weeer vullen met levensmiddelen.
10. Maatregelen bij uittval van de netvoeding
Ontdooide levensmiddelen, ook gedeeltek ontdooid,ogens Niet opnieuw worden ingevroren.
Bij stroomuitval moet u voor gebruik van de levensmiddelen controlleren of ze nog in orde+zijn (zie ook "3.4. Omgaan met het apparaat" op blz. 84).
11. Problemen oplossen
Tijdens het gebruik konnen storingen optreden.
Controller aan de hand van de volgende tabel of u het probleem zich kunt verhopen. Elke andere reparatie is Niet toegestaan en heeft tot gevolg dat de garantie vervalt.
Neem waarom bij storingen contact op met ons Service Center of een ander professioneel reparatiebedrijf.
| Storing Oorzaak Oplossing | ||
| Apparaat werkt nicht | Stroomcircuit onderbro-ken | ► Controller of de netstekker in het stopcontact zit.► Controller of er spanning op het stopcontact staat door er een ander elektrisch appa-raat op aan te sluiten (bijv. een nachtlampje).► Controller dezekering.► Controller het netsnoer op be-schadigingen. |
| De compressor worden maar heel af en toe inge-schakeld | ► Controller of de omgevings-temperatuur Niet lager is dan 16 °C. | |
| De binnen-temperatuur is Niet laag genoeg. | De deur sluit Niet goed of worden te vaak geo-pend | ► Doe de levensmiddelen zo in het apparaat, dat ze het slui-ten van de deur Niet onmogelijk makeen.► Open de deur even. |
| De omgevingtempera-tuur is hoger dan +43 °C | ► Het apparaat is bestemd voor een omgevingstemperatuur van +16 °C tot +43 °C. | |
| De luchtcirculatie is te gering. | ► Installeer het apparaat verder van de wand. | |
| Het apparaat staat in het volle zonlicht of naast een warmtebron | ► Zet het apparaat op een andere- re plaats. | |
| Het apparaat�akt te veel lawaai | Het apparaat is Niet goed opgesteld. | ➢ Met waterpas horizontally zetter |
| Het apparaat komt in contact met meubels of andere voorwerpen | ➢ Zet het apparaat vrij neer, zo-dat het geen andere voorwerpen raakt. | |
12. Buiten gebruik stellen
Wonneer u het apparaat gedurende langere vrijd Niet gebruikt, moet u het volgende doen:
Zet eerst de temperatuurregelaar op de positie MIN en trek cervolgens de stekker uit het stopcontact.
Maak het apparatusat leeg.
De vriesruimte schoonmaken en latent drogen.
Maak alle losse onderdelen zorgvuldig schoon.
Laat de deur openstaan om de ontwikkeling van onaangename geuren en schimmelvorming te voorkomen.
13. Afvalverwerking
Apparaat
Afgedankte producten met het hiernaast afgebeelde symbol mogen Niet bij het gewone huishoudelijk afval worden gedaan.
Volgens richtlijn 2012/19/EU要去 het apparaat aan het einde van de levensduur volgens de voorschriften worden afgevoerd.
Hierbij worden voor hergebruik geschikte stoffen in het apparaat gerecycled, zodat belasting van het milieu wordt voorkomen.
Lever het oude apparaat in bij een inzamelpunt voor elektrisch afval of bij een afvalsorteercentrum.
Neem voor meer informatie contact op met het lokale afvalverwerkingsbedrijf of met uw gemeente.
Knip het netsnoer af voordat u het apparaat afvoert.
Demonteer de deur en de affdichting of plak de deur dicht met tape, zodat kindeen zichzelf nicht konnen insluiten.
Houd er bij het afvoeren van het apparaat rekening mee dat het apparaat/de isolatie cyclopentaan (brandbaar isolatiegas) bevat.
Het apparatusat/de isolatie moet volgens de waarvoor geldende voorschriften worden afgevoerd.
Verpakking
Het apparaat zit ter bescherming gegen transportschade in een verpakking. Verpakkingen zijn onbewerkte materialen en zich duş geschikt voor hergebruik of hunnen worden teruggebracht in de grondstoffenkring-loop.
Energieverbruik: 0,386 kWh/24 uur = 141 kWh/1aar*
Nuttige inhoud totaal: 82 liter
Bewaartijd bij storing 24研究成果
Vriesgedeelte 4 sterren
Vriesvermogen: 4 kg per 24 uur
Klimaatklasse: N, ST, T (voor temperaturen van +16 °C tot +43 °C)
Geluidsniveau 41 dB (A) re 1 pW
Nominale spanning: 220 - 240V
Nominale frequentie: 50 Hz
Nominal stroomver- 0,55 A
bruik:
Koelmiddle: R-600a
Koelmiddelhoeveelheid: 47 g
Isolatiegas: cyclopentaan
15. Conformiteitsinformatie van de EU
Hiermee verklaart MEDION AG dat dit apparaat voldoet aan de basiseisen en andere relevante voorschriften:
EMV-richtlijn 2014/30/EU
Laagspanningsrichtlijn 2014/35/EU
- Verordening (EG) nr. 1935/2004.
16. Service-informatie
Wanneer uw apparaat Niet zoals gewenst of verwacht functioneert, neem dan contact op met once klantenservice. U heeft verschillende möglichkheden, om met ons contact op te nemen:
- In unsere Service Community vindt u andere gebruikers en unsere medewerkers en waarkest u uw ervaringenuitwisselen en uw kennis delen.
U vindt onze Service Community onder http://community.medion.com. - U kunt natururlijk ook ons contactformulier gebruiken onder
www.medion.com/contact. - En bovendien staat ons serviceteam ook via de hotline of per post ter beschikking.
| Nederland | |
| Openingstijden Service | Hotline |
| Ma - vr: 07:00 - 23:00 Za / zo: 10:00 - 18:00 | ① 0900 - 2352534 |
| Serviceadres | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
| België | |
| Openingstijden Service | Hotline |
| Ma - vr: 09:00 - 19:00 | ① 02 - 200 61 98 |
| Serviceadres | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
| Luxemburg | |
| Openingstijden Service Hotline | |
| Ma - vr: 09:00 - 19:00 | ① 34 - 20 808 664 |
| Serviceadres | |
| MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland | |
Nederland
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medion.com/nl/service/start/.
Daar vindt u ook drivers en andere software voor verschillende apparaten.
Ook(Int) de QR-code hiernaast scannen en de gebruiksaanwij-
zing via het serviceportaal downloaden op uw mobiele eindap-
paraat.
België
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medion.com/be/nl/service/start/.
Daar vindt u ook drivers en andere software voor verschillende apparaten.
Ook(Int) de QR-code hiernaast scannen en de gebruiksaanwij-
zing via het serviceportaal downloaden op uw mobiele eindap-
paraat.
Luxemburg
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medion.com/lu/fr/.
Daar vindt u ook drivers en andere software voor verschillende apparaten.
Ook(Int) de QR-code hiernaast scannen en de gebruiksaanwij-
zing via het serviceportaal downloaden op uw mobiele eindap-
paraat.
17. Privacy statement
Beste klant!
Wij delen u mee dat wij, MEDION AG, Am Zehnhof 77, 45307 Essen, als verwerkingsverantwoordelijk je uw persoonsgeevens verwerken.
In aangelegenheden die te makehnen haben met hetrecht op geveensbescherming, worden wij bijgestaan door de functionaris voor geveensbescherming van onsze onderneming, die bereikbaar is onder MEDION AG, Datenschutz, Am Zehnhof 77, D-45307 Essen; datenschutz@medion.com. Wij verwerken uw geveens ten behoeve van de garantieafwikkeling en daarmee samenhangende processen (bijv. reparates) en baseren ons bij de verwerking van uw geveens op de met ons gesloten koopovereenkomst.
Wij zullen uw gevevens voor de garantieafwikkeling en daarmee samenhangende processen (bijv. reparaties) doorgeven aan de Dienstverleners die de reparaties in opdracht van onsuitvoeren. Wij slaan uw personsgeveens gewoonlijk op voor de duur van drie maar om ervoor te zorgen dat uw wettelijke garantieaanspraken kunnen worden verruld.
U hebt gegenover ons hetrecht op informatatie over de betreffende persoonsgegevens en op rectificatie, wissing, beperking van de verwerking, bezwaar gegen de verwerking en op gevevensoverdraagbaarheid.
Ten aanzien van hetrecht op informatatie en wissing gelden evenwel beperkingen volgens § 34 en § 35 van de Duitse wet bescherming personsgeveens (BDSG) (art. 23 AVG). Bovendien heb u hetrecht om een klacht in te dieren bij een toe-zichthoudende autoriteit (art. 77 AVG juncto § 19 BDSG). Voor MEDION AG is dat de functionaris voor gegevensbescherming en informatievrijheid van de deelstaat Noordrijn-Westfalen (Landesbeauftragte fur Datenschutz und Informationsfreiheit Nordrhein Westfalen), Postbus 200444, 40212 Düsseldorf. www.ldi.nrw.de.
De verwerking van uw geevens isoodzakelijk voor de garantieafwikkeling;zonder dat de vereiste geevens beschikbaar worden gesteld, is het nicht möglichk omde garantie af te wikkelen.
18. Colofon
Copyright © 2019
Stand: 31.07.2019
Alle rechten voorbehonden.
Deze gebruiksaanwijzing is auteursrechtelijk beschermd.
Verveelvoudiging in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijktoestemming van de fabrikant is verboden.
Het copyright berust bij de firma:
MEDION AG
Am Zehnhof 77
45307 Essen
Duitsland
Houd er rekening mee dat het bovenstaande adres geen retouradres is. Neem eerst contact op met unsere klantenservice.
