BEDIENUNGSANLEITUNG MD 37421 MEDION

1. Informationen zu dieser Bedienungsanleitung ........................................ 4

7. Vorbereitung für den Betrieb ................................................................... 19

10. Maßnahmen bei Stromausfall .................................................................. 29

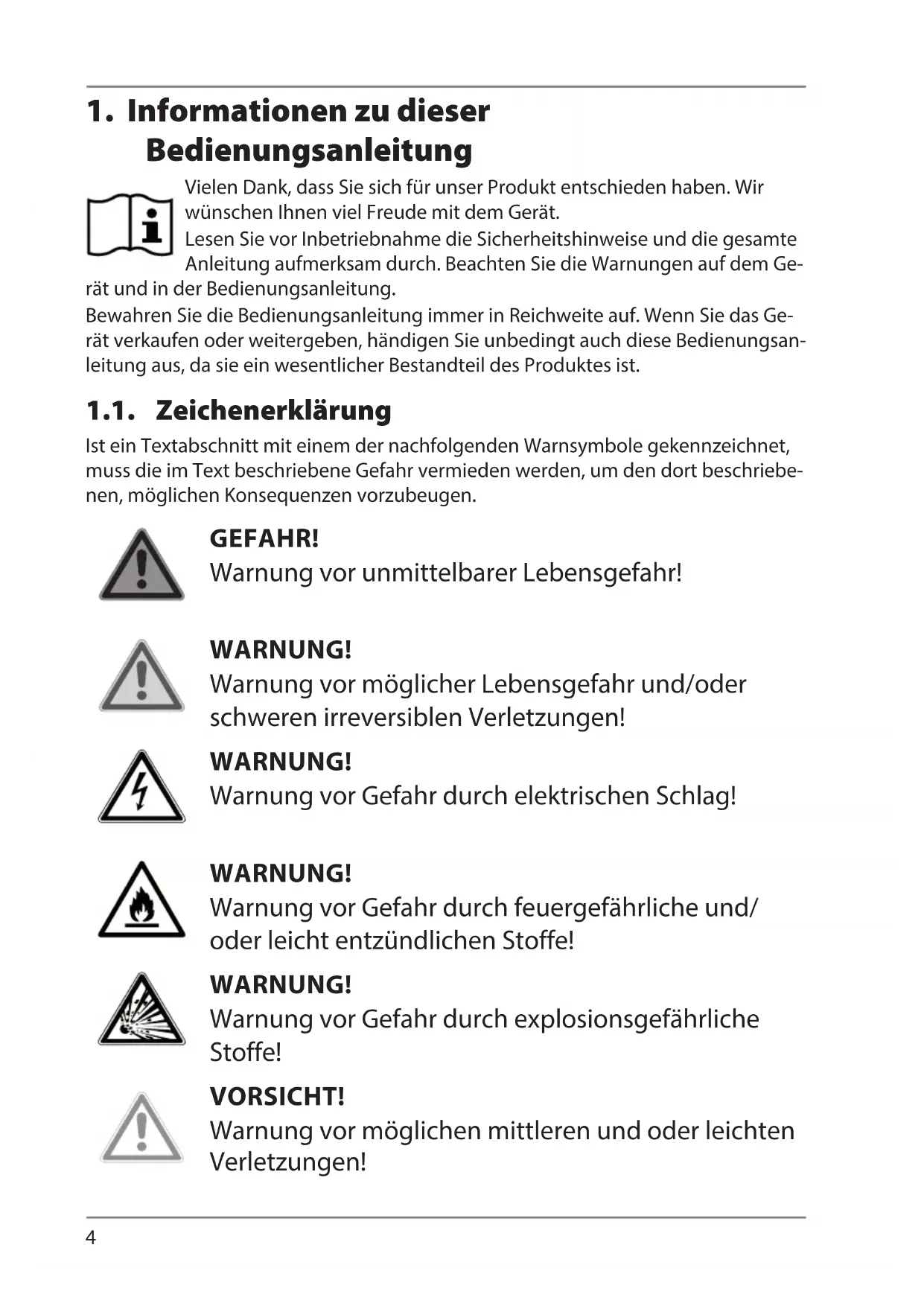

1. Informationen zu dieser

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge- rät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Ge- rät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsan- leitung aus, da sie ein wesentlicher Bestandteil des Produktes ist. 1.1. Zeichenerklärung Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebe- nen, möglichen Konsequenzen vorzubeugen. GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! WARNUNG! Warnung vor Gefahr durch feuergefährliche und/ oder leicht entzündlichen Stoffe! WARNUNG! Warnung vor Gefahr durch explosionsgefährliche Stoffe! VORSICHT! Warnung vor möglichen mittleren und oder leichten Verletzungen!DE

HINWEIS! Hinweise beachten, um Sachschäden zu vermeiden! Weiterführende Informationen für den Gebrauch des Gerätes! Hinweise in der Bedienungsanleitung beachten!

• Aufzählungspunkt / Information über Ereignisse während der Bedie- nung Auszuführende Handlungsanweisung Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien. Symbol Schutzerdung (bei Schutzklasse I) Elektrogeräte der Schutzklasse I sind Elektrogeräte die durchge- hend mindestens Basisisolierung haben und entweder einen Gerä- testecker mit Schutzkontakt oder eine feste Anschlussleitung mit Schutzleiter haben. Elektrogeräte der Schutzklasse I können Teile mit doppelter oder verstärkter Isolierung haben oder Teile, die mit Sicherheitskleinspannung betrieben werden. Gerät umweltgerecht entsorgen (siehe „13. Entsorgung“ auf Seite 31)6

2. Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zum Gefrieren von Lebensmitteln. Dieses Ge- rät ist für den Gebrauch im Haushalt und in ähnlichen Anwen- dungsbereichen vorgesehen wie z.B.: – Personalküchenbereichen in Läden, Büros und anderen Ar- beitsbereichen; – in der Landwirtschaft und von Gästen in Hotels, Motels und anderen Unterkünften; – Frühstückspensionen; – im Catering und ähnlichem Großhandelseinsatz. Bei Einsatz in gewerblichen Bereichen sind die dort gültigen Be- stimmungen einzuhalten. Bitte beachten Sie, dass im Falle des nicht bestimmungsgemä- ßen Gebrauchs die Haftung erlischt: Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelie- ferten Zusatzgeräte. Verwenden Sie nur von uns gelieferte oder genehmigte Er- satz- und Zubehörteile. Beachten Sie alle Informationen in dieser Bedienungsanlei- tung, insbesondere die Sicherheitshinweise. Jede andere Be- dienung gilt als nicht bestimmungsgemäß und kann zu Per- sonen- oder Sachschäden führen.DE

3. Sicherheitshinweise

WARNUNG! Verletzungsgefahr! Verletzungsgefahr für Personen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten (bei- spielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähig- keiten) oder Mangel an Erfahrung und Wissen (bei- spielsweise ältere Kinder). Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kin- der dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder im Alter von 3 bis 8 Jahren dürfen Gefriergeräte be- und entladen. Kinder jünger als 8 Jahre sollen von der Anschlussleitung ferngehalten werden.8 GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrol- stücke usw.) nicht in der Reichweite von Kindern lagern. Kinder dürfen nicht mit dem Verpackungsmaterial spielen. Wenn die Tür zufällt, besteht Erstickungsgefahr für Kinder, die in das Geräteinnere klettern. Halten Sie Kinder vom Geräteinneren fern. 3.1. Allgemeine Sicherheitshinweise WARNUNG! Verletzungsgefahr! Das Kühlsystem des Gerätes enthält das Kältemittel R-600a. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen. Lagern und transportieren Sie das Gerät nicht auf der Seite oder der Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann. WARNUNG! Kältemittelkreislauf nicht beschädigen. Sollte das Kühlsystem dennoch beschädigt worden sein, be- lüften Sie den Raum. Vermeiden Sie offene Flammen und Zündquellen. Lassen Sie das Gerät vor einer weiteren Verwen- dung von einer Fachkraft reparieren. Haut- oder Augenkontakt mit Kältemittel kann zu Verletzun- gen führen. Spülen Sie ggf. sofort die Augen mit klarem Was- ser und suchen Sie einen Arzt auf.DE

WARNUNG! Keine elektrischen Geräte innerhalb des Gefrier- fachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen. WARNUNG! Zum Beschleunigen des Abtauvorgangs keine an- deren mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen. Offene Flammen fernhalten. Manipulierungen am Kältemittelkreislaufs sind unzulässig und der Garantieanspruch erlischt. 3.2. Transport VORSICHT! Verletzungsgefahr! Hohes Gewicht des Geräts. Es besteht die Gefahr von Verletzungen durch Überheben. Transportieren Sie das Gerät mindestens mit einer weiteren Person. HINWEIS! Möglicher Sachschaden! Gefahr von Geräteschaden durch unsachgemäßen Transport. Achten Sie darauf, dass beim Transport und bei der Aufstel- lung des Geräts keine Teile des Kühlkreislaufs beschädigt wer- den. Das Gerät möglichst immer senkrecht transportieren. Bei ei- ner Neigung von mehr als 40° beim Transport, erst nach 4 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann. Stellen Sie das Gerät nicht auf die Seite oder die Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann. Das Gerät keinem Regen oder Spritzwasser aussetzen.10 3.3. Aufstellung und elektrischer Anschluss

HINWEIS! Möglicher Sachschaden! Gefahr von Geräteschaden durch unsachgemäße Be- handlung. Das Gefriergerät in einem trockenen und belüftbaren Raum aufstellen. Der Raum sollte eine Fläche von etwa 4 m² aufwei- sen, um bei einer Beschädigung des Kühlsystems eine ausrei- chende Luftmenge zu gewährleisten. Berücksichtigen Sie beim Aufstellen den Platzbedarf des Ge- rätes (siehe „7.2. Gerät aufstellen“ auf Seite 23). Das Gerät ist für die Klimaklassen ST, T und N geeignet (sie- he Typenschild). Bei Umgebungstemperaturen von 16 °C bis 43°C ist eine fehlerfreie Kühlleistung des Gerätes gewährleis- tet. Bei abweichenden Temperaturen kann sich die Leistung des Gerätes verringern. Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind: – Hohe Luftfeuchtigkeit oder Nässe, – extrem hohe oder tiefe Temperaturen, – direkte Sonneneinstrahlung, – offenes Feuer.DE

WARNUNG! Brandgefahr! Eine unzureichende Luftzirkulation kann zu Wärmestau führen. Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind. Für eine ausreichende Belüftung muss ein Abstand von min- destens 10 cm zur Decke, 10 cm zu den Seitenwänden und 10cm zur Rückwand eingehalten werden. Nicht in der Nähe von Wärmequellen wie Herde, Heizkörper, Fußbodenheizung usw. aufstellen. Wenn das Aufstellen in der Nähe einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindest- abstände zur Wärmequelle ein: – zu Elektro- oder Gasherden u.ä. : ca. 10 cm, – zu Öl- oder Kohleanstellherden: ca. 30 cm. – Beim Aufstellen neben einem anderem Kühlgerät ist ein seitlicher Mindestabstand von 10cm erforderlich.

3.3.2. Vor dem Anschließen

GEFAHR! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile. Nach dem Aufstellen überprüfen, dass die Netzanschlusslei- tung nicht eingeklemmt oder beschädigt wird. Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden auf- weist oder das Netzkabel bzw. der Netzstecker defekt ist. Wenden Sie sich im Schadensfall an unser Service Center.12

3.3.3. Netzanschluss

GEFAHR! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags durch strom- führende Teile. Schließen Sie das Gerät nur an eine ordnungsgemäß installier- te und gut erreichbare Schutzkontakt-Steckdose an, die sich in der Nähe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein. WARNUNG! Achten Sie darauf, dass das Netzkabel nicht zu ei- ner Stolperfalle wird. Verwenden Sie kein Verlängerungskabel. WARNUNG! Das Netzkabel darf beim Aufstellen nicht ge- klemmt oder beschädigt werden. WARNUNG! Platzieren Sie ortsveränderliche Mehrfachsteck- dosen oder Netzteile nicht an der Rückseite des Gerätes. Um das Gerät stromlos zu machen, ziehen Sie den Netzste- cker aus der Steckdose. 3.4. Umgang mit dem Gerät WARNUNG! Explosionsgefahr! Entflammbare Gase und Flüssigkeiten können bei La- gerung im Gerät Explosionen verursachen. Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät. Keine kohlensäurehaltigen Getränke einfrieren. Sich ausdeh- nendes Wasser kann den Behälter sprengen. Frieren Sie hochprozentigen Alkohol nur fest verschlossen und stehend ein.DE

Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich. WARNUNG! Verletzungsgefahr/Gesundheitsgefährdung! Ein unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Keine Eis- würfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund nehmen. Verbrennungen durch Tieftemperaturen sind möglich. Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Tritt- brett oder zum Abstützen. Das Gerät arbeitet ggf. nicht einwandfrei (mögliches Abtauen des eingelagerten Gutes oder Temperaturanstieg im Tiefkühl- fach), wenn es über längere Zeit Temperaturen ausgesetzt wird, die kälter sind als die untere Grenze des Temperaturbereiches, für die es ausgelegt wurde (unter 16°C). Bei einem Stromausfall oder abgeschalteten Gerät können ein- gelagerte Lebensmittel an- oder auftauen. Es besteht die Gefahr einer Lebensmittelvergiftung. Entsorgen Sie nach einem eventuellen Stromausfall eingefro- rene Lebensmittel, die erkennbar angetaut sind. Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wie- der ein. Entnehmen Sie selbst bei einem nur vorübergehenden Ab- schalten das Gefriergut aus dem Gerät, und lagern Sie es aus- reichend kühl.14 3.5. Reinigung und Wartung GEFAHR! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile. Vor Beginn von Reinigungs- oder Wartungsarbeiten unbe- dingt den Netzstecker aus der Schutzkontaktsteckdose zie- hen (nicht am Netzkabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden. GEFAHR! EXPLOSIONS- und FEUERGEFAHR! Durch Gasbildung kann es zu Explosionen kommen. Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden. Verwenden Sie keine Abtausprays. Sie können explosive Gase bilden. HINWEIS! Möglicher Sachschaden! Geräteschaden durch unsachgemäßen Umgang mit dem Gerät. Zum Beschleunigen des Abtauens keine mechanischen Ein- richtungen oder sonstige künstlichen Mittel, wie z.B. elektri- sche Heizkörper, Heißluftgebläse, Haartrockner oder spitze oder harte Gegenstände benutzen. Die Wärmedämmung und der Innenraum sind kratz- und hitzeempfindlich und können schmelzen. Betreiben Sie keine elektronischen Geräte im Gerät. Beide Ge- räte können irreparabel beschädigt werden.DE

Empfindliche Oberflächen: Verwenden Sie keine scharfen oder scheuernden Reinigungs- mittel im Geräteinneren, der Gerätetür und dem Gehäuse des Geräts, da diese die Oberflächen beschädigen können. Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdich- tung in Kontakt kommen, da die Oberfläche porös und sprö- de werden kann. 3.6. Störungen GEFAHR! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile. Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektri- schen Schlags. Beschädigte Anschlussleitungen dürfen nur von einer auto- risierten Fachwerkstatt oder vom technischen Kundendienst ausgewechselt werden, um Gefahren zu vermeiden. Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt. 3.7. Entsorgung GEFAHR! Erstickungsgefahr! Verletzungsgefahr! Um Gefahren für Kinder zu vermeiden, gehen Sie vor der Entsorgung wie folgt vor: Demontieren Sie die Tür und die Dichtung oder kleben Sie die Tür mit Klebeband zu. Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. Kinder, in das Gerät klettern können. Schneiden Sie das Netzkabel ab.16

4. Informationen zum Gerät

• Das Gerät verwendet im Kältekreislauf das Kältemittel R-600a (FCKW UND FKW frei).

• Der Kältekreislauf ist auf Dichtheit geprüft. Dies entspricht den einschlägigen Si- cherheitsbestimmungen für Elektrogeräte.

• Energieeffizienzklasse A++

• Klimaklasse N/ST/T Die Bedeutung der Klimaklassen entnehmen Sie der folgenden Tabelle. Klimaklasse Bedeutung Umgebungstemperatur SN Geräte für subnormales Klima +10 °C bis +32 °C N Geräte für gemäßigtes Klima +16 °C bis +32 °C ST Geräte für subtropisches Klima +16 °C bis +38 °C T Geräte für tropisches Klima +16 °C bis +43 °C 4.1. Information zum verwendeten Kältemittel R-600a In diesem Gerät wurden R-600a und Cyclopentan als 100% FCKW-freie Kühl- und Isoliermittel verwendet. Dadurch wird die Ozonschicht geschützt und der soge- nannte Treibhauseffekt reduziert. Zu erkennen sind diese Geräte durch den Hinweis „Kältemittel R-600a” auf dem Ty- penschild. Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird, da dann R-600a in geringem Maß zum Treibhauseffekt beitragen kann, wenn es freigesetzt wird. Dies gilt sowohl für den Transport als auch über die gesamte Lebensdauer des Gerätes. Achten Sie auch bei diesen Geräten darauf, dass sie gemäß den örtli- chen Regelungen fach- und sachgerecht entsorgt werden.DE

GEFAHR! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Halten Sie die Verpackungsfolie von Kindern fern. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und be- nachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Liefe- rung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

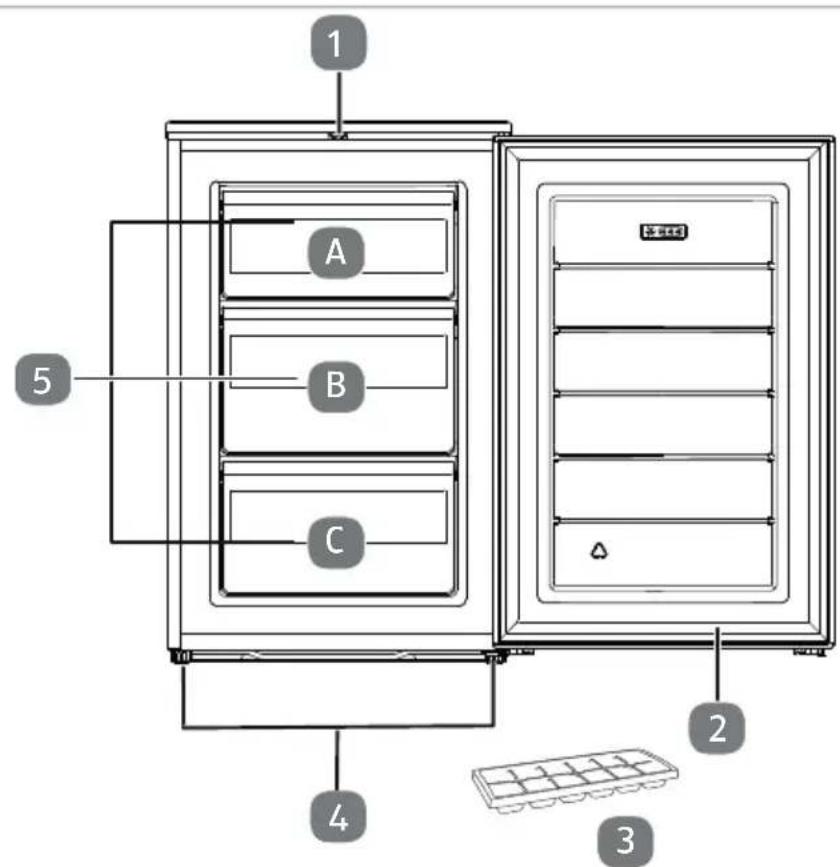

• Gefrierschrank, inkl. – 3 Gefrierfachschubladen – 1 Türanschlagbegrenzer – 1 Eiswürfelbereiter18

3) Eiswürfelbereiter

Das Typenschild befindet sich an der Seitenwand im Gefrierraum. Empfohlene Lagerung von Lebensmitteln im -Gefrierraum: Meeresfrüchte (Fisch, Garnelen, Schalentiere), Süßwasserfische und Fleischprodukte (empfohlen für 3 Monate, je länger die Lagerzeit, desto schlechter der Geschmack und geringer der Nährwert), geeignet für ge- frorene frische Lebensmittel. Lagern Sie die Lebensmittel in geeigneten Behältern. A) Eiscreme, gefrorenes Obst, Tiefkühlprodukte, Backwaren B) gefrorenes Gemüse, Pommes frites C) Rohes Fleisch, Geflügel, FischDE

7. Vorbereitung für den Betrieb

Das Gerät auspacken und das Klebeband entfernen. Eventuell verbliebene Kleberreste mit einem milden Reinigungsmittel entfernen. Die aus geschäumtem Polystyrol hergestellten Polsterteile der Verpackung ge- sondert entsorgen. Das Geräteinnere und die Ausstattungselemente mit lauwarmem Wasser und mildem Reinigungsmittel abspülen und trocknen lassen (siehe Kap. „9. Reini- gung und Abtauen“ auf Seite 26). 7.1. Türanschlag wechseln

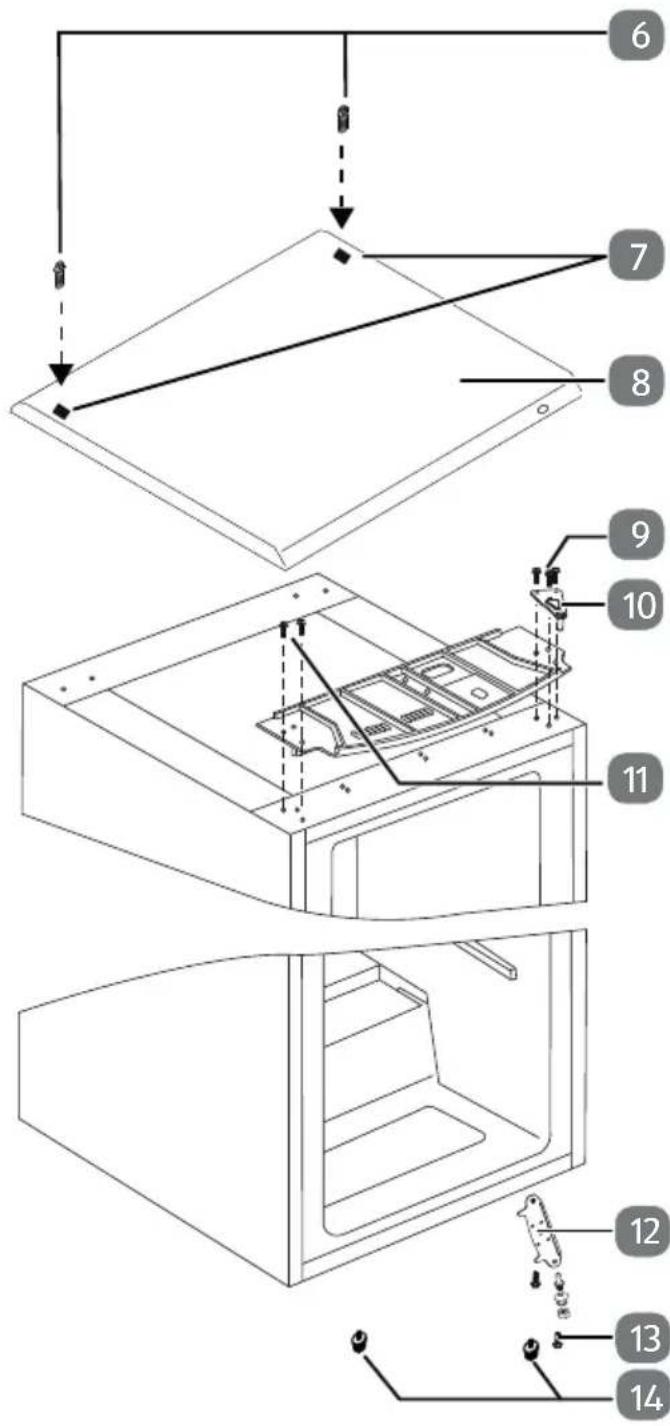

6) Halterungsschrauben für

Geräteabdeckung (2 Stck.)

7) Schraubenabdeckung

9) Halterungsschrauben für

12) unteres Scharnier

13) Halterungsschrauben für

unteres Scharnier (2 Stck.)

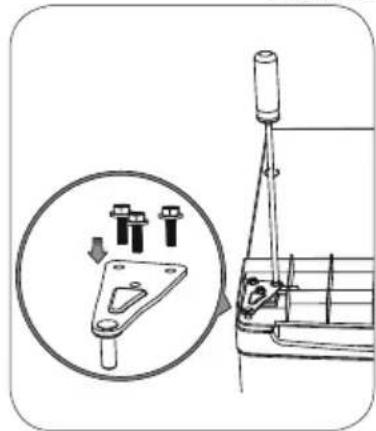

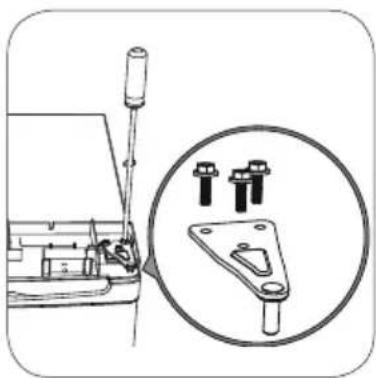

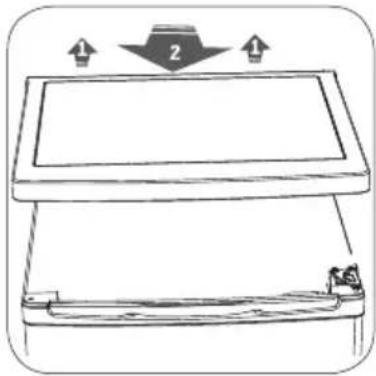

Sie benötigen für den Wechsel des Türanschlags: – Schlitzschraubendreher – Kreuzschlitzschraubendreher – 8er-Schraubenschlüssel – 10er-Schraubenschlüssel – 10er-Inbusschlüssel Das Gerät ist ausgeschaltet und der Netzstecker gezogen. Hebeln Sie die Schraubenabdeckung (7) an der Ge- räteabdeckung (8) zum Beispiel mit einem Schlitz- schraubendreher (Abb. A) ab. Lösen Sie die beiden darunterliegenden Halterungschrauben (6) mit ei- nem Kreuzschlitzschraubendreher. Abb. A Ziehen Sie die Geräteabdeckung hinten leicht nach oben. Stellen Sie sich vor das Gerät und fassen mit beiden Händen direkt hinter der Tür seitlich an die Gerätab- deckung (8) und ziehen Sie die Abdeckung im vor- deren Bereich leicht auseinander bis sie ausrastet (Abb. B). Achten Sie darauf, den Thermostaten und die Ver- kabelung an der Geräteoberseite nicht zu beschä- digen. Entfernen Sie die Geräteabdeckung, indem Sie sie nach vorne abheben. Abb. B Lösen Sie die drei Halterungsschrauben (9) des obe- ren Scharniers (10) mit dem 8er- Schraubenschlüs- sel oder Kreuzschlitzschraubendreher und entfer- nen Sie das Scharnier (Abb. C). Heben Sie die Tür aus der unteren Verankerung und stellen Sie die Tür gegen Umfallen gesichert zur Seite. Entfernen Sie die beiden Gehäuseschrauben (11) auf der anderen Seite der Kunststoffleiste und set- zen Sie diese auf der anderen Geräteseite wieder ein. Versetzen Sie den Blindstopfen an der Türoberseite auf die gegenüberliegende Seite. Abb. CDE

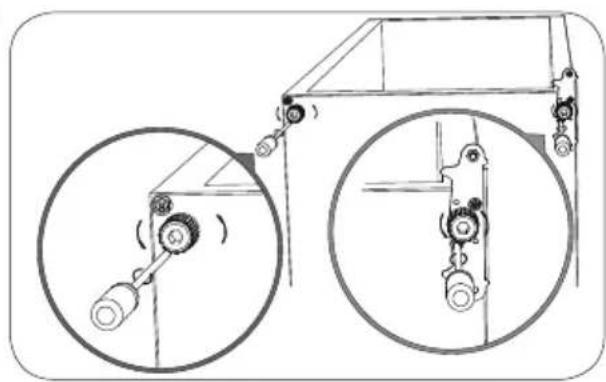

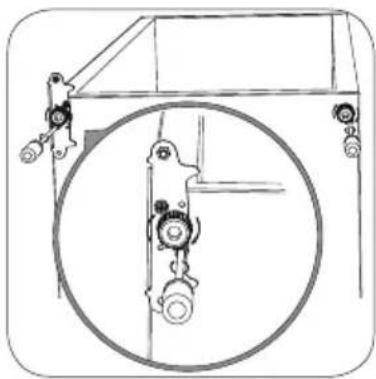

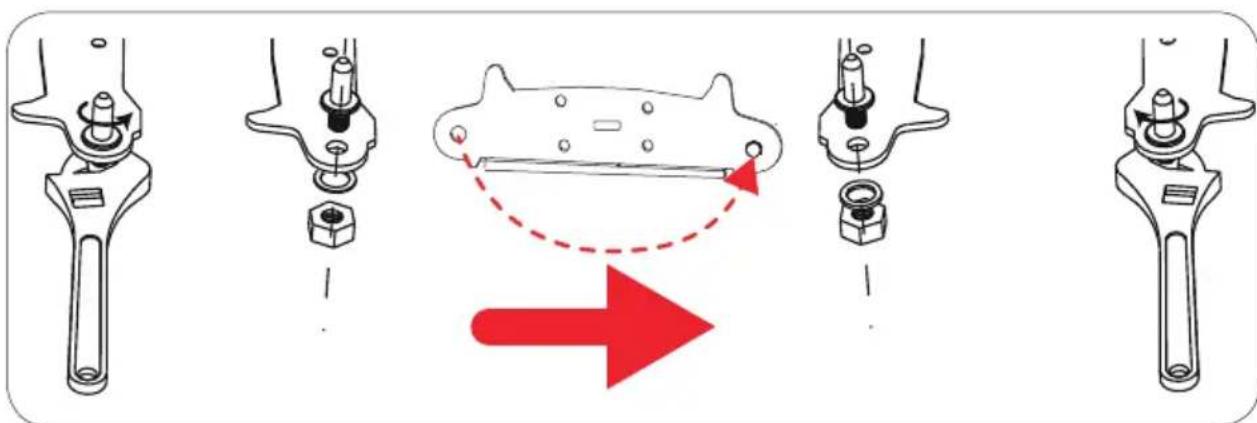

Kippen Sie den Gefrierschrank nach hinten (maximal 45 °), damit Sie das untere Scharnier (12) umsetzen kön- nen. Entfernen Sie den Stellfuß (14) per Hand oder mit einem 10er-Imbus- schlüssel vom Scharnier (Abb. D). Abb. D Entfernen Sie den Türanschlagbegrenzer an der Un- terseite der Tür mit einem Kreuzschlitzschrauben- dreher (Abb. E). Montieren Sie den Türanschlagbegrenzer aus dem Lieferumfang mit der Befestigungsschraube mit Hil- fe eines Kreuzschlitzschraubendrehers (Abb. F). Lösen Sie die beiden Halterungsschrauben (13) des unteren Scharniers (12) und entfernen Sie es. Ver- wenden Sie einen 8er-Schraubenschlüssel oder ei- nen Kreuzschlitz-Schraubendreher. Abb. E Abb. F Entfernen Sie auch den Stellfuß (14) auf der gegenüberliegenden Seite. Lösen Sie dort die Schraube aus dem Seitengehäuse und setzen Sie sie auf der ge- genüberliegenden Seite ein. Montieren Sie den Stellfuß (14) ebenfalls auf der anderen Seite. Abb. G22 Setzen Sie den Bolzen gemäß Abbildung G in die Bohrung auf der gegenüber- liegenden Seite der Lochplatte um. Drehen Sie die Lochplatte des unteren Scharniers so, dass die Bohrungen der Lochplatte auf die Bohrungen im Gerät passen und schrauben Sie das Scharnier mit den zwei Halterungsschrauben (13) an die gegenüberliegende Seite des Geräts (Abb. H). Verwenden Sie zum Lösen und Festziehen der Mutter einen 10er-Schraubenschlüssel sowie einen Schlitzschraubendreher. Montieren Sie den Stellfuß (14) (Abb. H). Setzen Sie nun die Tür auf das untere Scharnier und achten Sie darauf, dass sich der Scharnierbolzen in der Scharnierbuchse der Tür befindet. Abb. H Setzen Sie bei geschlossener Tür das obere Schar- nier (10) mit dem Bolzen in die obere Türbuchse ein (Abb. I). Richten Sie die Tür waagerecht aus. Nun schrauben Sie das obere Scharnier mit den drei Halterungs- schrauben (9) fest. Stellen Sie das Gerät wieder auf. Abb. I Setzen Sie die Geräteabdeckung (8) wieder auf, so dass sie seitlich hinter der Tür einrastet. Achten Sie darauf, den Thermostaten und die Ver- kabelung auf der Geräteoberseite nicht zu beschä- digen. Ziehen Sie die beiden Schrauben (6) hinten an der Geräteabdeckung mit einem Kreuzschlitzschrau- bendreher wieder fest (Abb. J) Setzen Sie die Schraubenabdeckungen (7) wieder ein. Der Türanschlag ist gewechselt. Abb. J Bitte beachten: Die Türdichtung passt sich nach einigen Stunden dem neuen Türanschlag an.DE

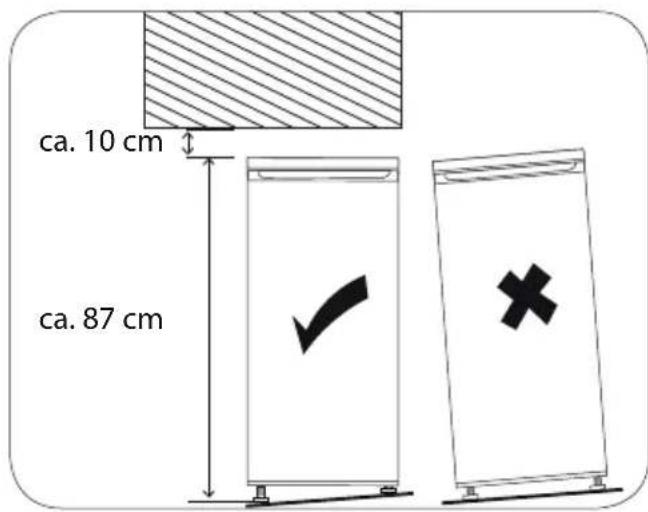

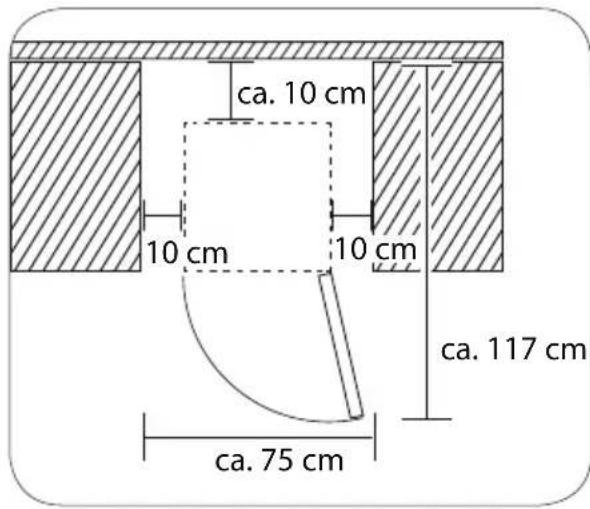

7.2. Gerät aufstellen Stellen Sie das Gerät an einem geeigneten Ort auf (siehe auch Kap. „3.3.1. Stand- ort“ auf Seite 10). Das Gerät waagerecht ausrichten, Unebenheiten des Bodens durch entspre- chendes Einschrauben der Standfüße ausgleichen. Richten Sie den Gefrierschrank mit einer Wasserwaage aus. Um die Tür vollständig öffnen zu können, müssen die unten stehenden Raummaße zur Verfügung stehen. Die Tür kann maximal um 160°geöffnet werden. Beim Öffnen der Tür um 160° benö- tigen Sie eine Abstellfläche von 106 cm Breite. ca. 87 cmca. 10 cm ca. 117 cm ca. 75 cm ca. 10 cm 10 cm 10 cm 7.3. Gefrierschubladen herausnehmen und wiedereinsetzen Um eine Gefrierschublade herauszunehmen, öffnen Sie die Tür im 90°-Winkel. Ziehen Sie die Gefrierschublade mit beiden Händen heraus und nehmen die Ge- frierschublade etwas angewinkelt aus dem Gefrierraum. Um eine Gefrierschublade wiedereinzusetzen, schieben Sie die Gefrierschublade leicht geneigt in das Gerät.

8.1. Gerät einschalten Schließen Sie das Gerät an eine Schutzkontaktsteckdose an. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen.24 8.2. Temperaturregelung Die Einstellung des Thermostats bewirkt eine automatische Temperatureinstellung im Gefrierraum. Es sind die folgenden 3 Grundeinstellungen des Thermostats möglich, zwischen MED und MAX sind außerdem Zwischenstellungen stufenlos einstellbar: MIN Die geringste Kühlleistung (am wärmsten) kurzfristige Lagerung von ge- frorenen Produkten MED Zwischenstellungen mittelfristige Lagerung von gefrorenen Produkten MAX Die höchste Kühlleistung (am kältesten) langfristige Lagerung von ge- frorenen Produkten Vor dem Einlegen frischer Lebensmittel das Thermostat in die Einstellung MAX bringen. Nach 2 Stunden in die mittlere Stellung stellen. Überprüfen Sie mit einem eingelegten Thermometer die Temperaturen im Gefrierraum. Idealtemperatur und Standardeinstellung ist -18°C im Gefrierraum. Ist die Gefrierraumtemperatur erreicht, können Sie die Le- bensmittel einlegen. Die Innentemperaturen können durch Faktoren wie Aufstellungsort, Umgebungstemperatur, Häufigkeit des Türöffnens beeinflusst werden. Berücksichtigen Sie dies bei der Einstellung der Temperatur. 8.3. Gerät ausschalten Um das Gerät stromlos zu schalten, bringen Sie den Thermostatregler auf Positi- on MIN und ziehen Sie den Netzstecker aus der Steckdose. Warten Sie ca. zehn Minuten, bis Sie das Gerät erneut einschalten. 8.4. Energiespartipps Belassen Sie alle Gefrierschubladen beim Betrieb im Gerät, dann ist der Energie- verbauch am geringsten. Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen. Ungehinderte Luftzirkulation um das Gefriergerät sicherstellen. Beim Einlegen und Herausnehmen der Lebensmittel die Tür nur kurz öffnen. Die Einstellung der Temperatur gemäß dem Befüllungsgrad des Geräts wählen. Lassen Sie warme Speisen auf Raumtemperatur abkühlen, bevor Sie sie in den Gefrierschrank legen. Achten Sie darauf, dass die Türdichtung unbeschädigt ist und die Tür richtig schließt.DE

Falls sich eine Eisschicht abgelagert hat, das Gerät abtauen. Eine dicke Eisschicht beeinträchtigt die Übertragung der Kälte, somit wird der Energieverbrauch ge- steigert. Wenn das Gefriergerät längere Zeit leer gelassen wird, schalten Sie das Ge- rät aus. Gerät abtauen, reinigen, trocknen lassen. Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden. 8.5. Tiefkühlung von Lebensmitteln HINWEIS! Gefahr von Geräteschaden. Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann. Kontakt mit Öl oder Fett an Kunststoffteilen vermeiden. Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen Gemüse, dass in rohem Zustand verzehrt wird, z.B. Blattsalat. Nur Lebensmittel mit hoher Qualität sind zum Einfrieren geeignet; Portionieren Sie die Lebensmittel für den einmaligen Verbrauch, um getaute Produkte nicht wieder einzufrieren. 2 bis 3 Stunden vor dem Einlegen frischer einzufrierender Lebensmittel den Tempe- raturregler in die Position MAX bringen. Nach dem Einlegen frischer, einzufrieren- der Lebensmittel den Temperaturregler in die Position MED verstellen. Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die fol- genden Anweisungen: Wenn Sie die Tür längere Zeit öffnen, kann dies zu einer erheblichen Temperatur- erhöhung in den Abteilen des Geräts führen. Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können. Neu einzufrierende Lebensmittel dürfen nicht mit bereits gefrorenen Waren in Berührung kommen. Ggf. kann es nötig sein, die Gefriermenge zu vermindern, wenn vorgesehen ist, Tag für Tag einzufrieren. Die von den Lebensmittelherstellern empfohlenen Lagerzeiten dürfen nicht überschritten werden. Liegen keine Angaben vor, sollten Lebensmittel nicht mehr als drei Monate gelagert werden. Um eine Kreuzkontamination zu vermeiden, die Lebensmittel in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- und laugen unempfindliches Verpa- ckungsmaterial verpacken. – Polyethylen- und Aluminiumfolien sind am besten geeignet. – Die Verpackung muss dicht sein und dicht am Gefriergut anliegen. – Keine Glasverpackungen verwenden, das Glas kann platzen.26 Im Gefrierraum kann Obst eingefroren und Eiswürfel können erzeugt werden. Achten Sie darauf, den Gefrierraum nicht zu überladen, da sonst eine optimale Gefrierleistung nicht gewährleistet ist und der Energieverbrauch erhöht wird. Anzeichen von Feuchtigkeit oder Schwellung der Tiefkühlverpackungen weisen darauf hin, dass die Lebensmittel nicht korrekt gelagert/transportiert wurden und ggf. verdorben sind. Prüfen Sie vor dem Verzehr der Lebensmittel deren Zu- stand. 8.6. Eiswürfelbehälter verwenden Reinigen Sie die Eiswürfelbehälter vor der ersten Verwendung gründlich. Befüllen Sie den Behälter mit Trinkwasser. Stellen Sie den Eiswürfelbehälter waagerecht in die unterste Gefrierschublade. Sobald die Eiswürfel gefroren sind, nehmen Sie den Eiswürfelbehälter aus der Gefrierschublade und drücken Sie die Eiswürfel aus der Form.

8.6.1. Auftauen von Lebensmitteln

Je nach Art und Verwendungszweck können die Lebensmittel entweder im Gerät, in einem mit lauwarmem Wasser gefüllten Gefäß, in einem Mikrowellengerät, bei Raumtemperatur oder im Backofen aufgetaut werden. Obst und Gemüse, das zum Kochen bestimmt ist, erfordert kein Auftauen. Aufgetautes Gefriergut sollte möglichst noch am gleichen Tag verzehrt werden, oder in einem Kühlschrank nicht länger als bis zum nächsten Tag aufbewahrt werden. Le- bensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren wer- den.

9. Reinigung und Abtauen

Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Kontakt kommen können. WARNUNG! Stromschlaggefahr! Es besteht die Gefahr eines elektrischen Schlags durch stromführende Geräteteile. Vor Beginn von Reinigungsarbeiten unbedingt den Netzstecker aus der Steckdose ziehen (nicht am Ka- bel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vor- gesehene Sicherung ausgeschaltet werden. Den Netzstecker nicht mit nassen Händen anfassen.DE

GEFAHR! EXPLOSIONS- und FEUERGEFAHR! Durch Gasbildung kann es zu Explosionen kommen. Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden. WARNUNG! Verletzungsgefahr! Verbrennungen durch Tieftemperaturen sind möglich. Nicht die gefrorenen Innenwände des Gefrierbe- reichs oder gefrorene Lebensmittel mit den Händen berühren. Benutzen Sie z. B. ein trockenes Tuch zum Anfassen des Gefrierguts. HINWEIS! Beschädigungsgefahr! Geräteschaden durch unsachgemäßen Umgang mit empfindlichen Oberflächen am Gerät. Verwenden Sie auf keinen Fall scharfe, schmirgelnde oder körnige, essigsäure-, soda- oder lösemittelhalti- ge Reinigungsmittel. Diese können die Oberflächen beschädigen. Betreiben Sie keine elektronischen Geräte im Gerät. Beide Geräte können irreparabel beschädigt werden. HINWEIS! Beschädigungsgefahr! Geräteschaden durch unsachgemäßen Umgang mit dem Gerät. Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künst- lichen Mittel, wie z. B. elektrische Heizkörper, Heiß- luftgebläse oder Haartrockner, als die vom Hersteller empfohlenen benutzen.28 9.1. Abtauen des Gefrierraums Grobe Eisablagerung an den Gefrierflächen vermindert die Effizienz des Gerätes und bewirkt eine Steigerung des Energieverbrauchs. Bevor Sie das Gerät abtauen, stellen Sie den Temperaturregler einige Stunden vor- her auf die Position MAX. Das Gefriergut kann so über einen längeren Zeitraum bei Raumtemperatur aufbewahrt werden. Ein Temperaturanstieg während des manuell eingeleiteten Abtauens, der Pflege und der Reinigung des Gerätes kann die Lagerdauer des Ge- frierguts verkürzen. Es empfiehlt sich das Gerät mindestens einmal im Jahr abzutauen. Das Gefriergut aus dem Gefrierraum herausnehmen, mit einigen Schichten Zei- tungspapier und evtl. noch mit einer Decke umwickeln und an einer kühlen Stel- le aufbewahren. Stellen Sie das Thermostat auf die Position MIN. Ziehen Sie den Netzstecker. Entfernen Sie die Gefrierschubladen aus dem Gefrierraum. Nach ca. einer halben Stunde lässt sich eventueller Reifbelag an den Kühlrippen oberhalb der Gefrierschubladen unter Verwendung eines Kunststoff- oder Holz- spachtels leicht entfernen. 9.2. Gefrierraum und Außenoberfl äche reinigen Den Gefrierraum mit einem milden Reinigungsmittel (z.B. Spülmittel) auswi- schen und trocknen lassen. Alle Ausstattungselemente sorgfältig abspülen und trocknen. Das Geräteoberflächen, ausgenommen der Türdichtung, mit einem milden Rei- nigungsmittel reinigen. Die Türdichtung mit klarem Wasser säubern, abwischen und trocknen lassen. Stecken Sie den Netzstecker wieder in die Steckdose. Sobald das Gerät die gewünschte Temperatur erreicht hat, können Sie das Gerät wieder mit Lebensmitteln befüllen.DE

10. Maßnahmen bei Stromausfall

Lebensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren werden. Im Falle eines Stromausfalls prüfen Sie vor dem Verzehr der Lebensmittel deren Zustand (siehe auch „3.4. Umgang mit dem Gerät“ auf Seite 12).

Während des Betriebes können Störungen auftreten. Prüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbstständig behe- ben können. Alle anderen Reparaturen sind unzulässig und der Garantieanspruch erlischt. Wenden Sie sich daher im Störungsfall an unser Service Center oder eine andere ge- eignete Fachwerkstatt. Störung Ursache Behebung Das Gerät funktioniert nicht Unterbrechung im Stromkreis Überprüfen, ob der Netzstecker eingesteckt ist, Durch Anschließen eines ande- ren elektrischen Gerätes (z.B. einer Nachttischlampe) über- prüfen, ob die Steckdose unter Spannung ist. Überprüfen Sie die Sicherung. Netzkabel auf Beschädigung überprüfen. Der Verdichter wird sehr selten eingeschaltet Überprüfen ob die Umgebungs- temperatur nicht niedriger als 16°C ist. Die Innen- temperatur ist nicht nied- rig genug. Die Tür lässt sich nicht dicht schließen, oder sie wird allzu oft geöffnet Die Lebensmittel so einordnen, das sie das Türschließen nicht verhindern. Die Tür für kürzere Zeit öffnen. Die Umgebungstempe- ratur ist höher als +43°C Das Gerät ist für die Arbeit im Temperaturbereich von +16°C bis +43°C vorgesehen. Luftzirkulation ist zu ge- ring. Das Gerät von der Wand wegrü- cken.30 Störung Ursache Behebung Die Innen- temperatur ist nicht nied- rig genug. Das Gerät steht an einer direkt von der Sonne be- strahlten Stelle, oder ne- ben einer Wärmequelle Das Gerät an einer anderen Stel- le aufstellen. Das Gerät ar- beitet zu laut Das Gerät ist nicht ord- nungsmäßig ausgerich- tet. Mit Wasserwaage ausrichten Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berüh- rung Das Gerät frei aufstellen, so dass es keine andere Gegenstände berührt.

12. Außerbetriebnahme

Wenn eine längere Pause im Betrieb des Gefriergerätes erfolgen soll, müssen fol- gende Tätigkeiten durchgeführt werden: Zuerst den Temperaturregler in die Position MIN bringen und danach den Netzstecker aus der Steckdose ziehen. Das Gerät ausräumen. Das Gefrierrauminnere reinigen und trocknen lassen. Alle Ausstattungselemente sorgfältig reinigen. Die Tür offen lassen, um die Entstehung unangenehmer Gerüche und Schimmel- bildung zu vermeiden.DE

Gerät Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Le- bensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zu- geführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder ei- nem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsun- ternehmen oder Ihre kommunale Verwaltung. Schneiden Sie vor der Entsorgung das Kabel ab. Demontieren Sie die Tür und die Dichtung oder kleben Sie die Tür mit Klebe- band zu, damit Kinder sich nicht einsperren können. Beachten Sie bei der Entsorgung, dass das Gerät/die Isolierung Cyclopentan (brennbares Isolationsblähgas) enthält. Das Gerät/Die Isolierung muss fachgerecht entsorgt werden. Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind Rohstoffe und somit wiederverwendungsfä- hig oder können dem Rohstoffkreislauf zurückgeführt werden.32

14. Technische Daten

Brand MEDION Modell MD 37421 Kategorie 8 (Gefrierschrank) Energieeffiziensklasse: A++ Energieverbrauch: 0,386kWh/ 24Std. = 141 kWh / 1 Jahr* Nutzinhalt Gesamt: 82 Liter Lagerzeit bei Störung 24 Std. Gefrierfach 4-Sterne Gefriervermögen: 4kg / 24 Std. Klimaklasse: N, ST , T (für Temperaturen von +16 °C bis +43°C) Luftschallemission 41 dB (A) re 1 pW Nennspannung: 220 – 240 V ~ Nennfrequenz: 50 Hz Nennstrom: 0,55A Kältemittel: R-600a Kältemittelmenge: 47g Isolationsgas: Cyclopentan Gewicht Netto 33kg Gewicht Brutto 35kg Schutzklasse I Abmessung (BxHxT) 550 x 850 x 580 mm

• Auf Grundlage von Normprüfungsergebnissen über 24 Stunden ermittelter Ener- gieverbrauch kWh/Jahr. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.DE

15. Konformitätsinformation

Hiermit erklärt die MEDION AG, dass das Produkt MD 37421 mit den folgenden europäischen Anforderungen übereinstimmt:

• EMV-Richtlinie 2014/30/EU

• Niederspannungsrichtlinie 2014/35/EU

• Verordnung (EG) Nr. 1935/2004.

16. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mit- arbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. Deutschland Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00 0201 22099-111 Haushalt & Heimelektronik 0201 22099-222 Mobiltelefon; Tablet & Smartphone 0201 22099-333 Serviceadresse MEDION AG 45092 Essen Deutschland34 Österreich Öffnungszeiten Rufnummer Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00

Serviceadresse MEDION Service Center Franz-Fritsch-Str. 11 4600 Wels Österreich Schweiz Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 0848 - 33 33 32 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz Belgien Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00

Serviceadresse MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Deutschland Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Österreich Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Schweiz Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/ch/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.36 Belgien Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. Luxemburg Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

17. Datenschutzerklärung

Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; [e-mail] unterstützt. Wir verarbei- ten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängen- der Prozesse ( z.B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag. Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammen- hängender Prozesse ( z.B. Reparaturen) an die von uns beauftragten Reparatur- dienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regel- fall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen. Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personen- bezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbei- tung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.DE

Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG ( Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwer- derecht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. §9 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de. Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Be- reitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.

Copyright © 2019 Stand: 23.07.2019 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt beim Inverkehrbringer: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon- taktieren Sie zuerst immer unseren Kundenservice.3839
