Producttype	Vrijstaande koel-vriescombinatie
Merk	Severin
Model	DT 8770
Afmetingen (H x B x D)	1425 x 495 x 560 mm
Gewicht	42 kg
Totaalvolume	173 liter
Koelruimte volume	121 liter
Vriesvak volume	52 liter (4 sterren)
Energielabel	C
Jaarlijks energieverbruik	124 kWh/jaar
Klimaatklasse	N-ST (omgevingstemperatuur 16-38 °C)
Vriescapaciteit	2,6 kg/24u
Bewaartijd bij stroomuitval	7 uur
Ontdooien koelgedeelte	Automatisch
Ontdooien vriesgedeelte	Handmatig
Binnenverlichting	LED (niet vervangbaar door gebruiker)
Koelmiddel	Isobutaan (R600a)
Elektrisch vermogen	85 W
Spanning / Frequentie	220-240 V, 50 Hz
Geluid	40 dB(A) – klasse C
Aantal glazen legplanken	4
Aantal deurvakken	3
Aantal vrieslades	2
Speciale functies	VeggiBox, deuralarm (90s), omkeerbare deuren
Onderhoudstips	Maandelijkse reiniging met lauw water en afwasmiddel; geen schurende schoonmaakmiddelen gebruiken

Veelgestelde vragen - DT 8770 SEVERIN

Hoe regel ik de temperatuur van de koelkast?

Gebruik de regelaar bij de verlichting. Draai met de klok mee om meer te koelen (1 tot 7), tegen de klok in om te verwarmen. De middelste stand (4-6°C) wordt aanbevolen voor vers voedsel.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact, haal het voedsel eruit, laat de deur open staan. Om het te versnellen, plaats een pan met heet water (niet kokend) erin. Gebruik geen scherpe voorwerpen. Na het ontdooien, schoonmaken en weer aansluiten.

Wat te doen als het deuralarm gaat?

Het alarm gaat af als de koelkastdeur langer dan 90 seconden open blijft. Sluit de deur om het uit te schakelen.

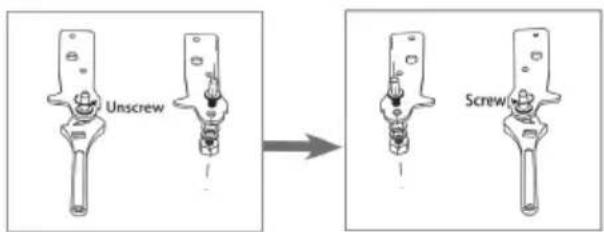

Hoe draai ik de deur van de koelkast om?

Haal de stekker uit het stopcontact. Volg de gedetailleerde procedure in de handleiding: verwijder de scharnieren, draai de deuren en handgrepen om. Laat u helpen door een tweede persoon. Controleer de afdichting na montage.

Wat is de maximale vriescapaciteit per dag?

De maximale capaciteit is 2,6 kg per 24 uur, zoals vermeld in de technische fiche.

Hoe reinig ik de binnenkant van de koelkast?

Haal de stekker uit het stopcontact. Gebruik lauw water met een beetje afwasmiddel. Gebruik geen schurende of alcoholhoudende producten. Spoel af met schoon water en droog. Plaats de accessoires niet in de vaatwasser.

Wat te doen bij stroomuitval?

Laat de deur gesloten om de kou te behouden. De bewaartijd is 7 uur. Vries ontdooide voedingsmiddelen niet opnieuw in.

Waarom zit er ijs op de achterwand van de koelkast?

Dit kan komen door een openstaande deur, warme etenswaren die erin zijn geplaatst, of een te lage temperatuur. Controleer de sluiting van de deur en stel de thermostaat bij.

Hoe bespaar ik energie met dit apparaat?

Plaats het apparaat op een koele plek, uit de buurt van zonlicht en warmtebronnen. Laat voedsel afkoelen voordat u het opbergt. Laat de deur niet te lang open staan. Stel de temperatuur niet te laag in.

De binnenverlichting werkt niet meer, wat te doen?

De verlichting is een LED die niet door de gebruiker vervangen kan worden. Neem contact op met de klantenservice van Severin voor een ingreep.

GEBRUIKSAANWIJZING DT 8770 SEVERIN

NL Gebruiksaanwijzing Dubbeldeurs 42

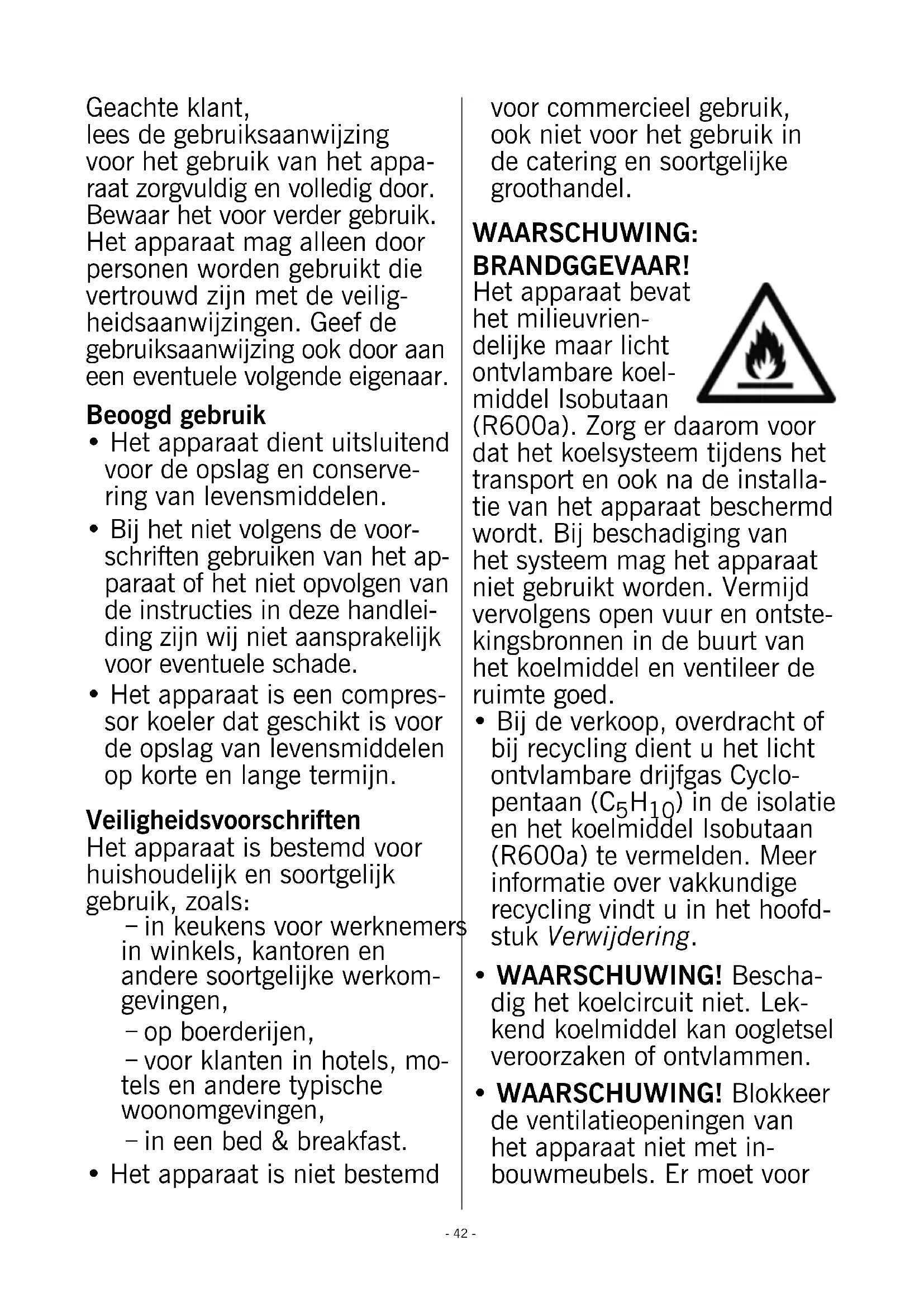

Geachte klant, lees de gebruiksaanwijzing voor het gebruik van het appa- raat zorgvuldig en volledig door. Bewaar het voor verder gebruik. Het apparaat mag alleen door personen worden gebruikt die vertrouwd zijn met de veilig- heidsaanwijzingen. Geef de gebruiksaanwijzing ook door aan een eventuele volgende eigenaar.

Beoogd gebruik

• Het apparaat dient uitsluitend voor de opslag en conserve-ring van levensmiddelen.
• Bij het niet volgens de voorschriften gebruiken van het apparaat of het niet opvolgen van de instructies in deze handleiding zijn wij niet aansprakelijk voor eventuele schade.
• Het apparaat is een compressor koeler dat geschikt is voor de opslag van levensmiddelen op korte en lange termijn.

Veiligheidsvoorschriften

Het apparaat is bestemd voor huishoudelijk en soortgelijk gebruik, zoals:

• in keukens voor werknemers in winkels, kantoren en andere soortgelijke werkomgevingen,
• op boerderijen,
• voor klanten in hotels, motels en andere typische woonomgevingen,
• in een bed & breakfast.

- Het apparaat is niet bestemd

voor commercieel gebruik, ook niet voor het gebruik in de catering en soortgelijke groothandel.

Het apparaat bevat het milieuvrien- delijke maar licht ontvlambare koel- middel Isobutaan (R600a). Zorg er daarom voor dat het koelsysteem tijdens het transport en ook na de installatie van het apparaat beschermd wordt. Bij beschadiging van het systeem mag het apparaat niet gebruikt worden. Vermijd vervolgens open vuur en ontstekingsbronnen in de buurt van het koelmiddel en ventileer de ruimte goed.

• Bij de verkoop, overdracht of bij recycling dient u het licht ontvlambare drijfgas Cyclopentaan (C 5 H 10 ) in de isolatie en het koelmiddel Isobutaan (R600a) te vermelden. Meer informatie over vakkundige recycling vindt u in het hoofdstuk Verwijdering.

- WAARSCHUWING! Beschadig het koelcircuit niet. Lekkend koelmiddel kan oogletsel veroorzaken of ontvlammen.

- WAARSCHUWING! Blokkeer de ventilatieopeningen van het apparaat niet met in-bouwmeubels. Er moet voor

voldoende ventilatie worden gezorgd.

• WAARSCHUWING! Gebruik in de binnenruimte geen elektrische apparaten (bijv. ijsmakers) die niet in deze handleiding worden beschreven.
• WAARSCHUWING! Bij het opzetten van het apparaat is ervoor zorg te dragen, dat het netaansluitingssnoer niet wordt ingeklemd of beschadigt.
• WAARSCHUWING! Portable meervoudige stekkerdozen of netvoedingen mogen niet aan de achterkant van het apparaat worden geplaatst.
• Voor het aansluiten van het apparaat moet gecontroleerd worden of het apparaat en het netsnoer tijdens het transport niet beschadigd zijn. In het geval van een beschadiging mag het apparaat niet gebruikt worden.
• In dit apparaat mogen geen explosieve stoffen, zoals spuitbussen met licht ontvlambaar drijfgas, worden opgeslagen.
• Als er reparaties of ingrepen aan het apparaat noodzakelijk zijn, moeten deze door een geautoriseerde klantenservice worden uitgevoerd om de veiligheidsvoorschriften in acht te nemen en gevaren te voorkomen. Dit geldt ook voor de vervanging van het netsnoer.

- Het apparaat mag door kinderen vanaf 8 jaar en door personen met een lichte lichamelijke, sensorische of mentale beperking of een gebrek aan ervaring en/ of kennis worden gebruikt wanneer zij onder toezicht staan of instructies over het veilige gebruik van het apparaat hebben gekregen en de daaruit voortvloeiende gevaren hebben begrepen.

• Kinderen tussen 3 en 8 jaar mogen het koel-/ vriesappa-raat laden en lossen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mo-gen niet door kinderen zonder toezicht worden uitgevoerd.
• Voor regelmatig onderhoud is lauwwarm water met toevoeging van een afwasmiddel geschikt. In het hoofdstuk Reiniging en ontdooien (onderhoud) vindt u meer informatie over het reinigen.
• WAARSCHUWING! Gebruik geen andere mechanische apparaten, zoals verwarmingstoestellen om het ont-dooiproces te versnellen.
• WAARSCHUWING! Verwijder het lampafdekplaatje van de Ledverlichting niet. Neem in het geval van een defecte LED-lamp contact op met de klantenservice (zie bijlage).
  • Volg de volgende instruc-

ties om levensmiddelen zo goed mogelijk te bewaren en verontreiniging en onnodige voedselverspilling te voorkomen:

- Als de deur voor een langer tijd wordt geopend, kan het tot een aanmerkelijke temperatuurstijging in de vakken van het apparaat komen.

- De vlakken, die met levensmiddelen en toegankelijke afloopsystemen in aanraking komen, moeten regelmatig worden gezuiverd.

- Bewaar onverpakte levensmiddelen (met name rauw vlees en vis) in daarvoor geschikte containers in de koelkast, zodat ze niet in contact kunnen komen met andere levensmiddelen of daarop kunnen druppelen.

- Als de koel-vriescombinatie langere tijd leeg staat, dan schakelt u het apparaat uit, laat u het ontdooien en reinigt u het. Droog het af en laat de deuren/vakken/seksels open-staan om schimmelvorming te voorkomen.

- In de koelkast ontstaan verschillende koelzones. De warmste zone bevindt zich bij de deur bovenaan de koel-kast. Die koudste zone bevindt zich op de achterwand onder in de koelkast.

- Deel de levensmiddelen daarom als volgt in:

- In de schappen van de koel-kast (van boven naar beneden): gebak, kant-en-klaar-maaltijden, zuivelproducten, vlees, vis en worst.

- In de VeggiBox: groenten, sla, fruit.

– In de deur (van boven naar beneden): boter, kaas, eieren, tubes, kleine flesjes, grote flessen, melk, sappakjes.

- U dient de planken/vakken/ boxen niet te overladen, zodat deuren/vakken/boxen gemakkelijk gesloten kunnen worden.

• Om persoonlijk letsel en materiële schade te voorkomen, mag het apparaat alleen verpakt worden getransporteerd en zijn er twee personen nodig om het apparaat te plaatsen.
• Let op! Houd kinderen uit de buurt van verpakkingsmateriaal. Gevaar voor verstikking!
• Controleer het netsnoer regelmatig op beschadigingen. In het geval van een beschadiging mag het apparaat niet meer worden gebruikt.
• Gebruik geen elektrische apparaten in de opslagruimte, om brandgevaar te voorkomen. Plaats ook geen vloeistofreservoirs op het apparaat zodat eventueel lekkende vloeistoffen de elektronica en de isolatie niet kunnen beschadigen.
• Bewaar drank met een hoog alcoholpercentage alleen goed afgesloten en staand.
• Bewaar geen glazen flessen met bevriesbare vloeistoffen of met koolzuurhoudende vloeistoffen in de vriezer van het apparaat, omdat deze tijdens het invriezen kunnen barsten.
• Consumeer geen levensmiddelen die over de datum zijn. Dit kan leiden tot een voedselvergiftiging. Reeds ontdooide levensmiddelen niet opnieuw invriezen.
• Misbruik geen rekken, vakken, deuren enz. als loop- of steunvlak.
• Hanteer geen open vuur of ontstekingsbronnen in de binnenruimte van het apparaat.
• Trek de stekker uit het stopcontact,
• bij storingen tijdens het gebruik,
• voor elke reiniging,
• bij werkzaamheden aan het apparaat.
• Trek de stekker niet aan het netsnoer uit het stopcontact; trek altijd aan de stekker zelf.
• Technische wijzigingen voorbehouden.

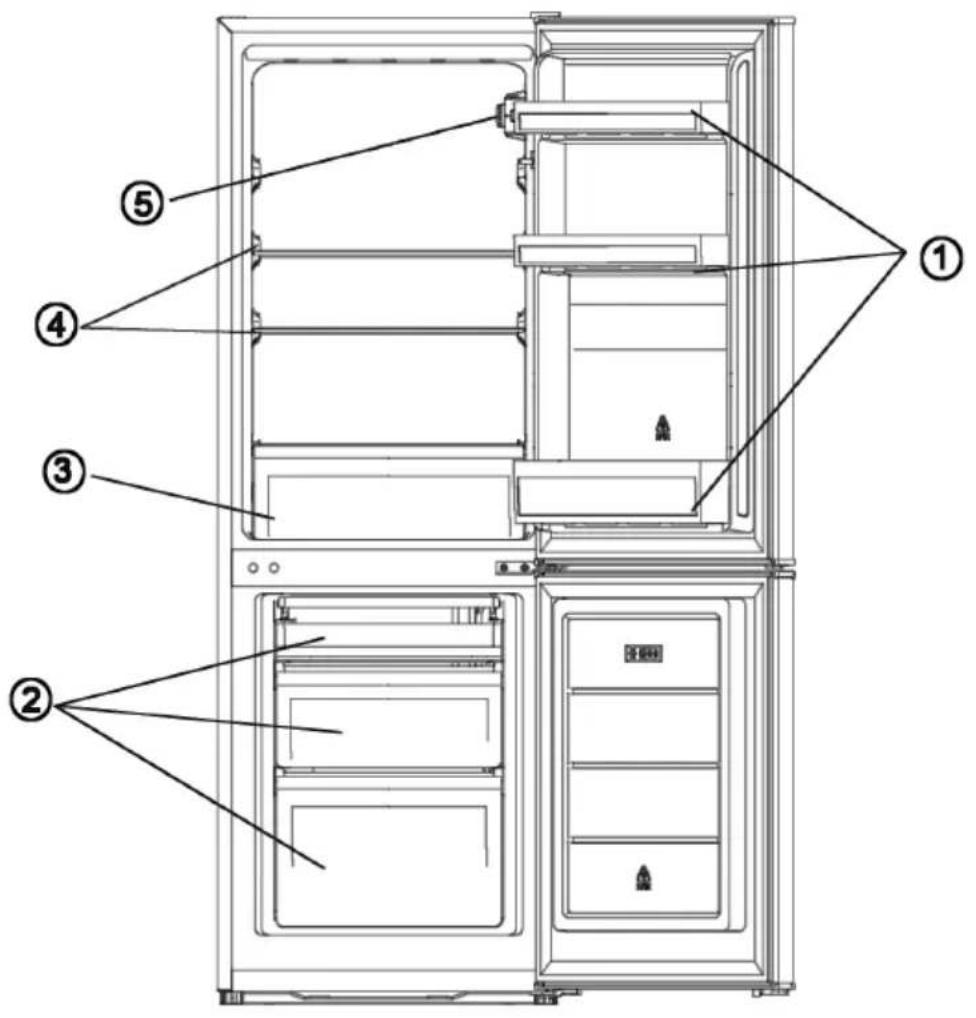

Omschrijving apparaat

1 deurvak koelruimte

2 lades vriesruimte

3 veggiBox

4 glazen bodem koelruimte

5 bedieningspaneel met verlichtingseenheid

Niet afgebeeld:

Ei-inzetstuk

IJsblokjesmaker

Transport van het apparaat

• Tijdens het transport moeten alle bewegen-de delen in en aan het apparaat betrouw-baar worden bevestigd om beschadigingen te voorkomen.
• Het apparaat moet in verticale werkstand worden getransporteerd en mag niet meer dan 30° worden gekanteld. Wacht na het plaatsen 30 minuten voordat u het apparaat op het stroomnet aansluit.
• Als u het apparaat onder een hoek van meer dan 30° hebt getransporteerd, moet u 4 uur wachten voordat u het op het stroomnet aansluit.

Voor het eerste gebruik

• Verwijder de beschermfolie en al het verpakkingsmateriaal incl. de transportbeschermingen van de opslagvlakken en de planken van het apparaat.
• Zorg voor een milieuvriendelijke verwijdering van het verpakkingsmateriaal.
• Wanneer u het apparaat voor het eerst inschakelt ruikt het apparaat misschien 'nieuw'. Deze geur verdwijnt zodra het apparaat met het koelen begint.
• Reinig de binnenruimte met lauwwarm water met toevoeging van een afwasmiddel. Reinig de accessoires apart in spoelwater, niet in de vaatwasser.
• Laat het apparaat 24 uur werken voordat het met levensmiddelen wordt gevuld, zodat de gewenste temperatuur kan worden bereikt.

Bevestigen deurgreep

Om de deurgrepen te monteren, maakt u de gatafdekkingen aan de bijpassende deurzijden los. De deurhandgrepen vastschroeven.

Het plaatsen van het apparaat

• Het apparaat dient in een droge en goed geventileerde ruimte te worden geplaatst.
• Het apparaat kan bij een luchtvochtigheid van max. 70 % worden gebruikt.
• De omgevingstemperatuur (klimaatklasse) waarbij het apparaat mag worden gebruikt kunt u vinden in de apparaatgegevens aan het einde van de handleiding.
• WAARSCHUWING! Bij gebruik buiten deze klimaatklassen kan het apparaat mogelijk niet voldoende binnentemperaturen handhaven.

- Plaats het apparaat niet buiten.

- Zorg ervoor dat de stekker altijd uit het stopcontact kan worden getrokken.

- Bescherm het apparaat tegen direct zonlicht. Hij mag niet in de buurt van warmtebronnen (oven, radiator, enz.) worden geplaatst. Wanneer dit niet kan worden vermeden, moet er een isolatie tussen warmtebron en apparaat worden geplaatst.

- Deze koelkast is niet bedoeld om te worden ingebouwd. De montage van het apparaat direct onder een plank of een kast is niet toegestaan.

- Een oneffen vloeroppervlak kan met de twee in hoogte verstelbare pootjes aan de voorkant worden opgeheven om stabiliteit te garanderen.

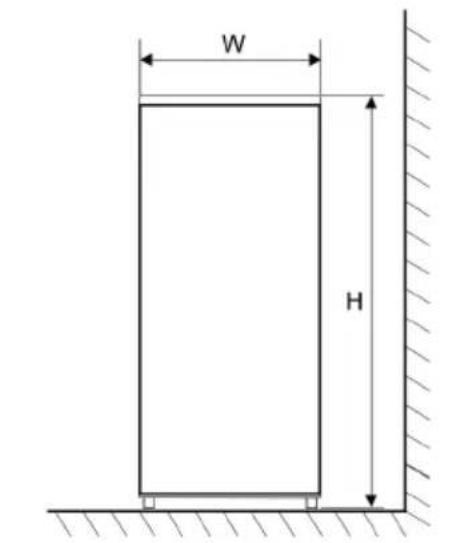

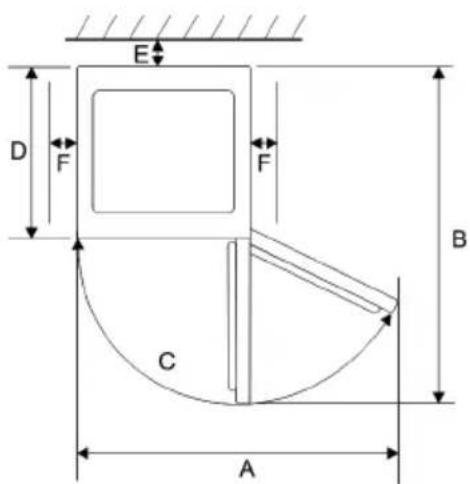

Installatieafmetingen

Als het apparaat aan de zijkant van een wand wordt geplaatst, moet u een zijdelingse afstand van ten minste 100 mm aanhouden, zodat de deuren van het apparaat 90° kunnen worden geopend. Om de VeggiBox volledig uit het apparaat te verwijderen, verwijdert u indien nodig het flessenrek.

W H

E D F F B C A

Breedte (W)	Diepte (D)	Hoogte (H)
495 mm 560	mm 1425 mm

A B C E F
1000 mm	1060 mm	125° 50 mm	100 mm

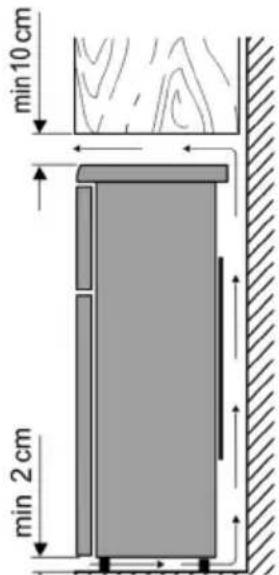

Ventilatie

min 10 cm min 2 cm

De achter het apparaat opgewarmde lucht moet vrij kunnen circuleren. Daarom mag de luchtcirculatie niet worden gehinderd.

Let op! Blokkeer geen ventilatieopeningen op het achterste gedeelte van de bovenste afdekplaten!

Aansluiting

• Voor het aansluiten van het apparaat moet gecontroleerd worden of het apparaat en het netsnoer tijdens het transport niet beschadigd zijn.
• Sluit het apparaat alleen aan op een volgende de voorschriften geïnstalleerd stopcontact met aardingscontact. De netspanning moet overeenkomen met de spanning die op het typeplaatje van het apparaat is aangegeven.
• Het apparaat voldoet aan de richtlijnen, die voor de CE-markering bindend zijn.
• Sluit het apparaat niet op een omvormer aan.
• Het netsnoer mag de achterkant van het apparaat niet aanraken om trilgeluiden te voorkomen.
• Het apparaat wordt in werking gesteld door het netsnoer in het stopcontact te steken.
• Om het apparaat volledig uit te schakelen moet de stekker uit het stopcontact worden gehaald.
• Als het apparaat van het stroomnet is losgekoppeld, wacht dan ca. 5 minuten na het insteken van de stekker voordat u de thermostaat instelt.

Operationele controles

De instelling van de temperaturen voor het koelvak worden ingesteld door de thermostaat op de verlichting in het koelgedeelte.

4 5 3 6 2 7 1 0

Plaats het in op een middenpositie om de optimale temperatuur in te stellen voor normaal gebruik. Hoe verder u de regelaar naar links draait, hoe lager de temperatuur in het koelgedeelte zal zijn (7). Hoe verder u de regelaar naar rechts draait, hoe hoger de temperatuur in het koelgedeelte zal zijn (1).

Op stand 0 is de compressor uitgeschakeld.

Het apparaat koelt niet, maarhet apparaat kan alleen worden uitgeschakeld door de stekker uit het stopcontact te trekken.

Tip! Een instelling in een middelste stand (ca. 4-6 °C) zorgt voor een optimale conservering van verse levensmiddelen. Een hogere temperatuur kan de houdbaarheid van levensmiddelen verkorten.

VeggiBox

De Veggibox wordt voor de optimale opslag van groenten en fruit gebruikt.

Temperatuur in het vriesgedeelte

De temperatuur in het vriesgedeelte is vast ingesteld op ≤ -18°C.

Binnenverlichting

Verwijder het klepje van de binnenverlichting niet. Het apparaat is voorzien van een hoogwaardige en duurzame LED-verlichting. Mocht het licht toch uitvallen, neem dan contact op met onze klantenservice.

Diepvriesdeur

De diepvriesdeur moet altijd gesloten blijven om te voorkomen dat levensmiddelen ont-dooien. Dit voorkomt ook grote ophopingen van ijs en vorst. Zorg er daarom voor dat de deur alleen wordt geopend wanneer er levens-middelen worden uitgehaald of erin worden gedaan.

Deuralarm

Als de deur van de koelkast langer dan 90 seconden open blijft, klinkt er een alarm. Door de deur te sluiten wordt het alarm uitgeschakeld.

Vriezen / Opslaan van levensmiddelen

Diepvriezer:

• De vriezer is bestemd voor het invriezen van levensmiddelen, voor het langdurig bewaren van diepvriesproducten en de productie van ijsblokjes.
• Verse levensmiddelen moeten zo snel mogelijk tot de kern worden ingevroren, zodat de voedingswaarde, vitaminen enz. niet verloren gaan. Leg daarom de voor invriezing bereide levensmiddelen in een of twee rijen in de vriezer.
• Breng ze niet in contact met levensmidde- len die al bevroren zijn.
• Overschrijd de maximale invriescapaciteit per dag niet! De corresponderende waarde van de maximale invriescapaciteit vindt u op het Apparaat gegevens aan het einde van deze handleiding.
• De vriestijd wordt verkort wanneer de in te vriezen levensmiddelen in kleine porties worden verdeeld.
• Bewaar de diepvriesproducten alleen verpakt in het apparaat. Als verpakkingsmateriaal kunt u ongekleurde kunststoffolie/- zakken of aluminiumfolie gebruiken. Ontlucht de verpakking voor het invriezen goed en controleer of deze luchtdicht is. Plak op elke verpakking een etiket met daarop de inhoud, invriesdatum en de uiterste houdbaarheidsdatum.
• Vries geen koolzuurhoudende dranken, geen warme voedingsmiddelen of vloeistoffen in glazen verpakkingen of flessen in.
• Laat de bevroren producten in de koelkast ontdooien. De levensmiddelen behouden hun smaak beter wanneer ze langzaam ontdooien. Bovendien kan de koude die ze afgeven gebruikt worden om de gewenste temperatuur in de koelkast te behouden.
• Laat de deur gesloten als het apparaat bijv. door een stroomuitval voor langere tijd uitgeschakeld is. Dit voorkomt een groter verlies van kou. De maximale bewaartijd bij storingen vindt u in het Apparaat gegevens aan het einde van de handleiding. Door de verhoogde binnentemperatuur wordt de bewaartijd van het voedsel verkort.

De houdbaarheidsdata voor diepvriesproducten worden in de tabel in maanden gegeven.

Bewaar diepvriesproducten niet langer dan de aangegeven tijd in de vriezer. Het is echter absoluut noodzakelijk dat u de vervaldatum van de bevoren goederen, zoals opgegeven door de fabrikant, in acht neemt.

Koelkast:

• Bewaar voedingsmiddelen alleen verpakt of bedekt in de koelkast om de smaak en de versheid te behouden. Vooral voedingsmiddelen die een sterke geur hebben of deze geur gemakkelijk kunnen absorberen (kaas, vis, boter enz.) moet gescheiden van elkaar worden bewaard.
• Stel eerst een gemiddelde koeltemperatuur in, een hogere temperatuur als de koeling te sterk is, een lagere temperatuur als de koeling te zwak is.

Als er zich rijp op de achterwand vormt, kan dit komen doordat de deur te lang open staat, er warme maaltijden in het apparaat stonden of de temperatuur te laag is ingesteld.

• Warme levensmiddelen moeten voordat ze worden opgeslagen in het apparaat tot kamertemperatuur worden afgekoeld.
• Let erop dat de deur goed gesloten is en niet door te koelen waren wordt geblokkeerd.

Reiniging en ontdooien (onderhoud)

Reinigen

• Trek voor het schoonmaken altijd de stekker uit het stopcontact.
  • Giet geen water in het apparaat.
• Voor regelmatig onderhoud is lauwwarm water met toevoeging van een afwasmiddel geschikt. Om een onaangename geur in de koelkast ze voorkomen, moet de koelkast ongeveer één keer per maand worden gereinigd.

• Reinig de accessoires afzonderlijk in het spoelwater, niet in de vaatwasser.

• Gebruik geen scherpe, schurende, alcoholische of agressieve reinigingsmiddelen.

• Na het reinigen met schoon water afvegen en alles zorgvuldig afdrogen. Steek de stekker vervolgens met droge handen weer in het stopcontact.

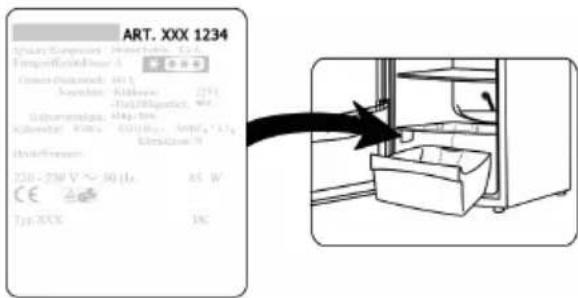

• Het typeplaatje in het apparaat mag tijdens het reinigen niet beschadigd of verwijderd worden.

Ontdooien

Ontdooien van het vriesvak

Als de ijslaag aan de binnenkant ca. 2-4 mm is moet het vriesvak ontdooid worden. Maak het vriesvak minimaal twee keer per jaar schoon.

• Trek de stekker uit het stopcontact.
• Haal de levensmiddelen uit het vriesvak en bewaar het zo koel mogelijk bijvoorbeeld samen met bevroren koelementen, afgedekt in een plastic bak. Houd er rekening mee dat de levensduur van de producten door de temperatuursverhoging korter wordt en dat deze zo snel mogelijk geconsumeerd moeten worden.
• Deur openlaten. Om het ontdooien te versnellen plaats u een of meerder pannen met heet, niet kokend water in het vriesvak.
• Droog het vriesvak na het schoonmaken grondig af.
• Steek de stekker in het stopcontact. Ca. 5 minuten wachten en dan de thermostaat op de gewenste temperatuur instellen.

Ontdooien van het koelvak

Het koelvak moet niet ontdooid worden, maar schoongemaakt.

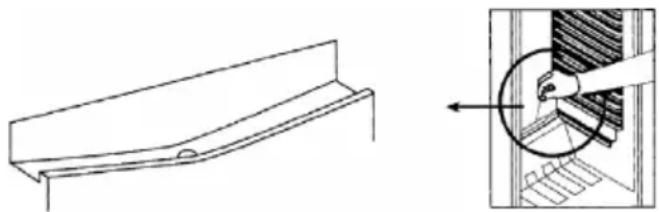

De verdamper van het apparaat zit in de achterwand, waardoor de achterwanden van het koelvak met vorst bedekt kunnen zijn. Als de compressor niet aan is, kan de vorst ontdooien. Het ontstane water wordt door een afvoer naar het putje bij de compressor gevoerd, waar het door de ontstane warmte verdampt. Vermijd het instellen van de thermostaat, dat resulteert in het continue koelen zonder ontdooifase.

Zorgt u ervoor dat de afvoergoot niet verstopt raakt, zodat het ontstane water in het koelvak altijd ongehinderd kan wegstromen.

Tips voor energiebesparing

• Voor het plaatsen van het apparaat moet een koele, droge en goed geventileerde ruimte worden gekozen.
• Bescherm het apparaat tegen direct zonlicht. Het mag niet in de buurt van warmtebronnen (oven, radiator enz.) worden geplaatst. Wanneer dit niet kan worden vermeden, moet er een isolatie tussen de warmtebron en het apparaat geplaatst worden.
• Dek de ventilatieopeningen en -roosters niet af en zorg voor voldoende luchtcirculatie aan de achterkant van het apparaat.
• Voor een zo efficiënt mogelijk energiegebruik plaatst u debodem, legplanken, vakken terug in hun oorspronkelijke positie (zie afbeelding ‘Montage’).
• Laat warme levensmiddelen eerst afkoelen, alvorens ze in het apparaat worden gezet.
• Laat de koelkastdeur niet te lang open wanneer er levensmiddelen worden uitgehaald of erin worden gedaan, anders wordt ook de ijsvorming in de binnenruimte versneld.
• Stel de temperatuur niet lager in dan noodzakelijk. Meer informatie over temperatuurinstellingen kunt u het hoofdstuk "Bediening en Display" vinden.

Bedrijfsgeluiden

Tijdens de werking van het apparaat ontstaan er typische bedrijfsgeluiden. Deze zijn:

• Geluiden van de elektromotor van de werkende compressor. Wanneer de compressor start met werken zijn de geluiden voor korte tijd iets harder.

ok butt... butt...

- Geluiden in de leidingen tijdens de circulaatie van het koelmiddel.

Deuraanslag vervangen

- De deur kan indien nodig van rechts- naar linksaanslag worden gewijzigd.

- Waarschuwing! Bij het uitvoeren van werkzaamheden aan het apparaat steeds voordien de stekker uit het stopcontact trekken.

- Om persoonlijk letsel en materiële schade te voorkomen, moet u de deuraanslag met twee personen vervangen.

- Voordat u met de ombouw begint, iets fundamenteels:

• Let altijd op het aantal sluitringen op de lagerpennen en schroeven.

• Lijn de deuren altijd precies uit, zodat ze goed sluiten.

• Verwijder de afdekking van het deurscharnier aan de bovenkant van het apparaat.

1. Draai de drie schroeven los waarmee het bovenste scharnier vastzit, en verwijder deze.

1. Maak de gatafdekking los en verwijder deze.

1. Plaats de gatafdekking aan de andere bovenkant van het apparaat.

Verwijder de bovenste deur en plaats deze op een zacht oppervlak om krassen te voorkomen.

1. Draai de drie schroeven los waarmee het middelste scharnier vastzit, en verwijder deze.

Verwijder de onderste deur en plaats deze op een zacht oppervlak om krassen te voorkomen.

1. Draai de middelste gatafdekkingen los en plaats ze terug aan de andere kant van het apparaat.

1. Kantel het apparaat iets naar achteren en verwijder de schroeven waarmee het onderste deurscharnier en de verstelbare voetjes zijn bevestigd.

1. Schroef de pen los van het onderste deurscharnier, draai het deurscharnier om en schroef de pen weer vast aan het deurscharnier.

1. Schroef het onderste scharnier weer vast aan de andere kant van het apparaat. Schroef aan de andere kant van het apparaat de basisplaat voor de stelvoet vast. Schroef beide stelvoeten weer vast.

1. Maak de gatafdekkingen in het midden van het apparaat los en bevestig ze aan de andere kant.

1. Zet het apparaat weer rechtop en plaats de onderste apparaatdeur op het onderste deurscharnier. Let er bij het plaatsen van de deuren altijd op dat de scharnierpen in het deurgat grijpt.

1. Schroef het middelste deurscharnier vast.

1. Plaats de bovenste deur op het middelste deurscharnier. Schroef het bovenste deurscharnier vast.

1. Bevestig de afdekking van het deurscharnier en de gatafdekking.

1. Controleer of de deurafdichtingen vervormd zijn. Als dit het geval is, verwijder dan de deurafdichtingen, draai ze om en plaats ze terug.

1. Draai de schroefafdekkingen op de deurgrepen los. Draai de deurgrepen los. Draai de gatafdekkingen aan de andere kant los. Schroef de deurgrepen vast en plaats de schroefafdekkingen.

2. Controleer ten slotte de juiste uitlijning van de deuren en of deze aan alle kanten goed sluiten. Stel indien nodig de voorste verstelbare voetjes af voor de horizontale stand van het apparaat. Indien het apparaat met een helling van meer dan 30° hebt gekanteld, wacht dan 4 uur voor u het op het stroomnet aansluit.

Verwijdering

Apparaten met dit symbool moeten apart van het huisvuil worden afgevoerd. Deze apparaten bevatten waardevolle grondstoffen die gerecycled kunnen worden. Een correcte verwijdering van het apparaat beschermt het milieu en de gezondheid van uw medemensen. Uw gemeente of uw vakhandel kunnen u over correcte afvalverwijdering informeren.

• Trek de stekker uit het stopcontact voor verwijdering en scheidt het netsnoer van het apparaat.
• Demonteer de deuren van het apparaat voordat u het apparaat weggooit om te voorkomen dat mensen per ongeluk worden opgesloten.
• Demonteer lampen voordat u het apparaat weggooit, zodat ze apart en niet-vervuilend kunnen worden verwijderd.

- Het koelmiddel Isobutaan (R600a) en het drijfgas in de isolatie Cyclopentaan (C5H10) zijn licht ontvlambare stoffen en moeten op de juiste wijze worden afge

- Zorg ervoor dat de leidingen van het koel-circuit niet beschadigd worden voordat ze op de juiste manier zijn afgevoerd.

Informatie klantenservice

Mocht reparatie nodig zijn, neem dan direct contact op met de service-hotline met een storingsmelding. Noteer het artikelnummer van het typeplaatje van het apparaat (zie afbeelding), omdat dit voor een optimale afhandeling nodig is.

ART. XXX 1234 Spiral Components: 1000 mm, C.V. Ferragen/Flatten/Box A Cement/Drain/Box 100% Sparence: 2500 -Flatten/Drain/Box 100% Gelangslung: 1000 gm Glueing/Box 100 gm, 100 gm, 100 gm Electrobox: V Drink/Esteers: 220 - 250 V ~ 50 Hz, AS W CE Typ XXX 1K

EPREL-database

Meer informatie over de eisen inzake ecologisch ontwerp en energie-etikettering kunt vinden in de Europese productendatabase via de volgende link: https://eprel.ec.europa.eu Het artikelnummer dat u daar moet invoeren kunt u vindt op het typeplaatje van het apparaat (zie bovenstaande afbeelding).

Oplossing van storingen

Hieronder volgt een tabel met mogelijke storingen en oplossingen. Controleer of de storingen met de oplossingen kunnen worden verholpen. Wanneer dit niet het geval is, moet het apparaat los worden gekoppeld van het elektriciteitsnet en moet de klantenservice worden geïnformeerd.

Storing Mogelijke oorzaak en oplossing
Het apparaat werkt niet.	Stroomuitval.De hoofdzekering is uitgevallen.De zekering in het stopcontact is mogelijk defect. Controleer dit door een ander apparaat aan hetzelfde stopcontact aan te sluiten.
De geluiden zijn te hard (wanneer de normale bedrijfsge-luiden zich veran-deren).	Staat het apparaat stevig op de grond?Gaan aangrenzende meubels of voorwerpen trillen door het lopende koelaggregaat?Trillen er voorwerpen op het oppervlak van het apparaat?

Apparaat gegevens

Typeaanduiding DT 8770
Type koelapparaat:
Geluidsarm apparaat: neen Ontwerptype: vrij staand
Wijnbewaarkast: neen Ander koelapparaat: ja
Totale afmetingen (H × B × D in mm) 1425 x 495 x 560
Totaal volume (in l) 173
EEI 64
Energie-efficiëntieklasse C
Jaarlijks energieverbruik (in kWh/a)* 124
Emissieklasse voor akoestisch luchtgeluid			C
Emissie van akoestisch luchtgeluid (in dB[A] re 1pW)			40
Klimaatklasse			N-ST
Dit apparaat is bedoeld voor gebruik bij omgevingstemperaturen (°C) van:			16-38
Opslagtijd bij storingen (in h)			7
Gewicht (in kg)			42
Winterinstelling			neen
Compartimentparameters:
Type	Compartiment-volume (in l)	Aanbevolen temperatuurinstelling voor optimale voedselop (in°C)	Vries-vermogen (kg/24h)	Ontdooitype zelfont dooifunctie = A, handmatige ont-dooi functie = M	Snelvries functie
Vers voedsel	121	4	-	A	-
4-sterren	52	-18	2,6	M	-
Lichtbronparameters:
Type lichtbron			LED
Energie-efficiëntieklasse			-
Elektrische gegevens			Zie typeplaatje

*) Het daadwerkelijke verbruik hangt af van het gebruik en de locatie van het apparaat
