Produkttyp	Stand-Kombikühlschrank
Marke	Severin
Modell	DT 8770
Abmessungen (H x B x T)	1425 x 495 x 560 mm
Gewicht	42 kg
Gesamtvolumen	173 Liter
Kühlvolumen	121 Liter
Gefriervolumen	52 Liter (4 Sterne)
Energieeffizienzklasse	C
Jährlicher Stromverbrauch	124 kWh/Jahr
Klimaklasse	N-ST (Umgebungstemperatur 16-38 °C)
Gefriervermögen	2,6 kg/24h
Lagerzeit bei Störung	7 Stunden
Abtauen Kühlteil	Automatisch
Abtauen Gefrierteil	Manuell
Innenbeleuchtung	LED (nicht vom Benutzer austauschbar)
Kältemittel	Isobutan (R600a)
Elektrische Leistung	85 W
Spannung / Frequenz	220-240 V, 50 Hz
Geräuschentwicklung	40 dB(A) – Klasse C
Anzahl Glasablagen	4
Anzahl Türfächer	3
Anzahl Gefrierschubladen	2
Besondere Funktionen	VeggiBox, Türwarnsignal (90s), Türanschlag wechselbar
Pflegehinweise	Monatliche Reinigung mit warmem Wasser und Spülmittel; keine Scheuermittel verwenden

Häufig gestellte Fragen - DT 8770 SEVERIN

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie den Regler in der Nähe der Beleuchtung. Drehen Sie im Uhrzeigersinn, um stärker zu kühlen (1 bis 7), gegen den Uhrzeigersinn, um zu wärmen. Die Mittelstellung (4-6°C) wird für frische Lebensmittel empfohlen.

Wie kann ich das Gefrierfach abtauen?

Ziehen Sie den Netzstecker, nehmen Sie die Lebensmittel heraus, lassen Sie die Tür offen. Um den Vorgang zu beschleunigen, stellen Sie einen Topf mit heißem (nicht kochendem) Wasser hinein. Verwenden Sie keine scharfen Werkzeuge. Nach dem Abtauen reinigen und wieder einstecken.

Was tun, wenn der Türwarnsignal ertönt?

Der Alarm ertönt, wenn die Kühlschranktür länger als 90 Sekunden offen bleibt. Schließen Sie die Tür, um ihn zu deaktivieren.

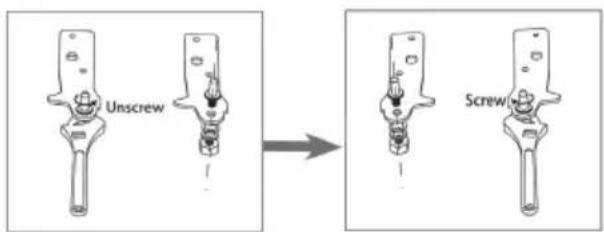

Wie kann ich die Türanschlagrichtung wechseln?

Ziehen Sie den Netzstecker. Befolgen Sie das in der Anleitung beschriebene Verfahren: Entfernen Sie die Scharniere, tauschen Sie die Türen und Griffe. Lassen Sie sich von einer zweiten Person helfen. Überprüfen Sie nach dem Zusammenbau die Dichtung.

Was ist die maximale Gefrierleistung pro Tag?

Die maximale Leistung beträgt 2,6 kg pro 24 Stunden, wie im Datenblatt angegeben.

Wie reinige ich das Innere des Kühlschranks?

Ziehen Sie den Netzstecker. Verwenden Sie warmes Wasser mit etwas Spülmittel. Verwenden Sie keine Scheuermittel oder alkoholhaltigen Reiniger. Mit klarem Wasser abspülen und trocknen. Legen Sie die Zubehörteile nicht in die Spülmaschine.

Was tun bei Stromausfall?

Lassen Sie die Tür geschlossen, um die Kälte zu bewahren. Die Lagerzeit beträgt 7 Stunden. Tauen Sie aufgetaute Lebensmittel nicht wieder ein.

Warum gibt es Reif an der Rückwand des Kühlschranks?

Dies kann durch eine offen gelassene Tür, warme Lebensmittel im Inneren oder eine zu niedrige Temperatur verursacht werden. Überprüfen Sie den Türverschluss und stellen Sie den Thermostat ein.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie das Gerät an einen kühlen Ort, geschützt vor Sonne und Wärmequellen. Lassen Sie Lebensmittel abkühlen, bevor Sie sie einräumen. Lassen Sie die Tür nicht zu lange offen. Stellen Sie keine zu niedrige Temperatur ein.

Die Innenbeleuchtung funktioniert nicht mehr, was tun?

Die Beleuchtung ist eine LED, die nicht vom Benutzer ausgetauscht werden kann. Kontaktieren Sie den Severin-Kundendienst für einen Eingriff.

BEDIENUNGSANLEITUNG DT 8770 SEVERIN

DE Gebrauchsanleitung Doppeltürer 2

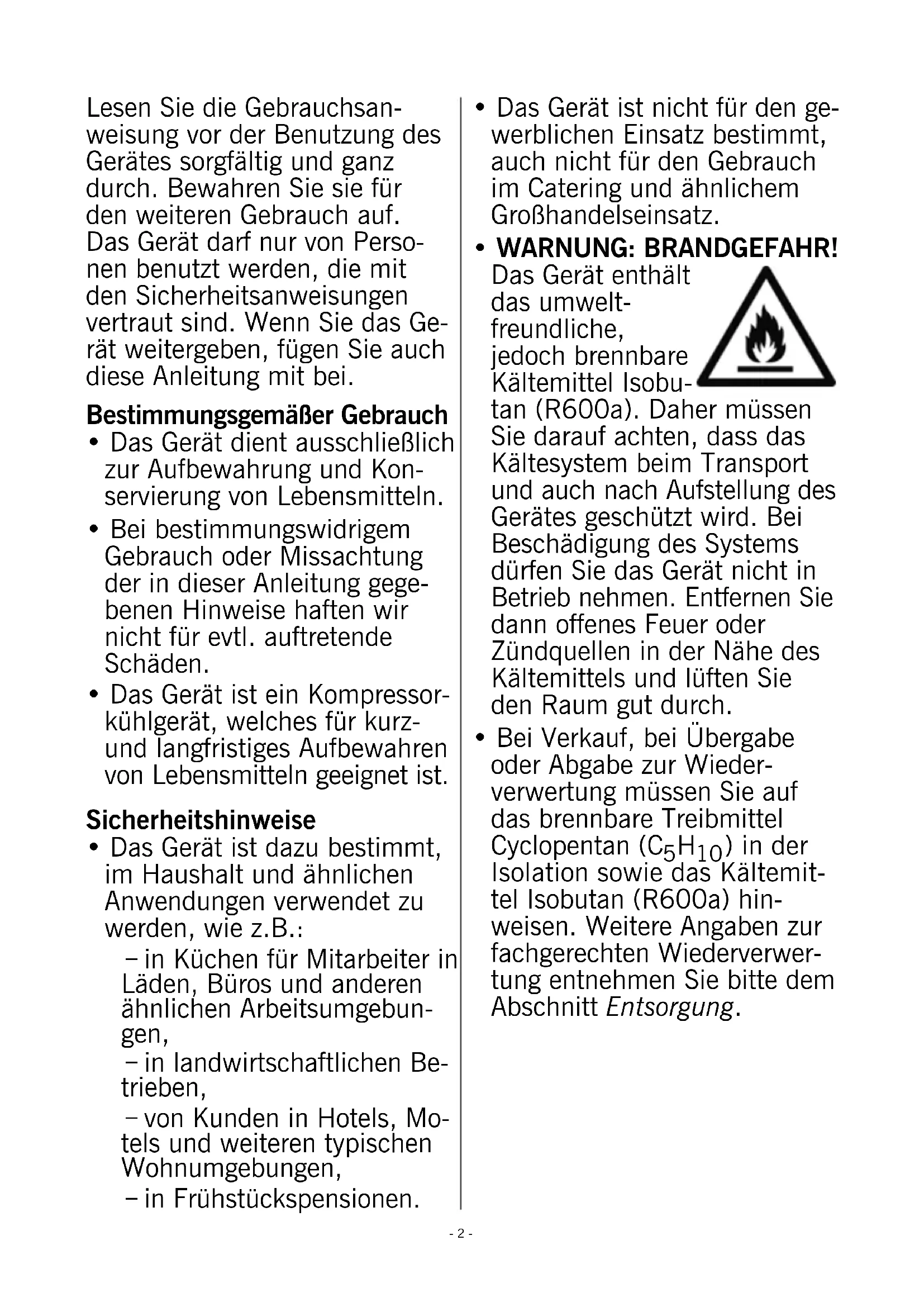

Lesen Sie die Gebrauchsanweisung vor der Benutzung des Gerätes sorgfältig und ganz durch. Bewahren Sie sie für den weiteren Gebrauch auf. Das Gerät darf nur von Personen benutzt werden, die mit den Sicherheitsanweisungen vertraut sind. Wenn Sie das Gerät weitergeben, fügen Sie auch diese Anleitung mit bei.

Bestimmungsgemäßer Gebrauch

• Das Gerät dient ausschließlich zur Aufbewahrung und Konservierung von Lebensmitteln.
• Bei bestimmungswidrigem Gebrauch oder Missachtung der in dieser Anleitung gegebenen Hinweise haften wir nicht für evtl. auftretende Schäden.
• Das Gerät ist ein Kompressorkühlgerät, welches für kurz- und langfristiges Aufbewahren von Lebensmitteln geeignet ist.

Sicherheitshinweise

• Das Gerät ist dazu bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, wie z.B.:
  – in Küchen für Mitarbeiter in Läden, Büros und anderen ähnlichen Arbeitsumgebungen,
• in landwirtschaftlichen Betrieben,
  – von Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen,
• in Frühstückspensionen.

- Das Gerät ist nicht für den gewerblichen Einsatz bestimmt, auch nicht für den Gebrauch im Catering und ähnlichem Großhandelseinsatz.

Das Gerät enthält das umwelt- freundliche, jedoch brennbare Kältemittel Isobutan (R600a). Daher müssen Sie darauf achten, dass das Kältesystem beim Transport und auch nach Aufstellung des Gerätes geschützt wird. Bei Beschädigung des Systems dürfen Sie das Gerät nicht in Betrieb nehmen. Entfernen Sie dann offenes Feuer oder Zündquellen in der Nähe des Kältemittels und lüften Sie den Raum gut durch.

- Bei Verkauf, bei Übergabe oder Abgabe zur Wiederverwertung müssen Sie auf das brennbare Treibmittel Cyclopentan (C 5 H 10 ) in der Isolation sowie das Kältemittel Isobutan (R600a) hinweisen. Weitere Angaben zur fachgerechten Wiederverwertung entnehmen Sie bitte dem Abschnitt Entsorgung.

• WARNUNG! Beschädigen Sie nicht den Kühlkreislauf. Austretendes Kältemittel kann zu Augenverletzungen führen oder sich entzünden.
• WARNUNG! Verschließen Sie Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus nicht mit Einbaumöbeln. Es muss eine ausreichende Luftzirkulation gewährleistet sein.
• WARNUNG! Betreiben Sie keine elektrischen Geräte (z.B. Eisbereiter usw.) im Innenraum, die nicht in der Anleitung beschrieben sind.
• WARNUNG! Stellen Sie bei der Aufstellung des Gerätes sicher, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
• WARNUNG! Platzieren Sie ortsveränderliche Mehrfachsteckdosen oder Netzteile nicht an der Rückseite des Gerätes.
• Vor dem Anschließen des Gerätes müssen Sie überprüfen, dass das Gerät und das Netzkabel keine Transportschäden aufweisen. Im Falle einer Beschädigung darf das Gerät nicht in Betrieb genommen werden.
• In diesem Gerät dürfen keine explosionsfähigen Stoffe, wie zum Beispiel Aerosolbehälter mit brennbarem Treibgas gelagert werden.

- Sind Reparaturen oder Eingriffe am Gerät erforderlich, müssen diese von einem autorisierten Kundendienst durchgeführt werden, um Sicherheitsbestimmungen zu beachten und Gefährdungen zu vermeiden. Dies gilt auch für den Austausch des Netzkabels.

- Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder ab 3 Jahren und jün- ger als 8 Jahren dürfen das Kühl-/Gefriergerät be- und entladen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem Zusatz von Spülmittel. Nähere Angaben zur Reinigung entnehmen Sie bitte dem Abschnitt Reinigung und Abtauen (Wartung).

• WARNUNG! Zum Beschleunigen des Abtauvorgangs keine andere mechanischen Einrichtungen oder sonstige Mittel, z.B. Heizgeräte, benutzen.

• WARNUNG! Nehmen Sie nicht die Abdeckung der LED-Innenraumbeleuchtung ab. Im Falle eines Defektes der LED-Lampe rufen Sie den Kundendienst (siehe Anhang).
• Beachten Sie die folgenden Anweisungen, um Lebensmittel bestmöglich aufzubewahren, Verunreinigungen und unnötigen Abfall von Lebensmitteln zu vermeiden:
• Wenn die Tür für eine längere Zeit geöffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.
• Die Flächen, die mit Lebensmitteln und zugänglichen Ablaufsystemen in Berührung kommen, müssen regelmäßig gereinigt werden.
• Bewahren Sie unverpackte Lebensmittel (insbesondere rohes Fleisch und Fisch) in geeigneten Behältern im Kühlschrank so auf, dass sie andere Lebensmittel nicht berühren oder auf diese tropfen.
• Wenn das Kühl-Gefriergerät längere Zeit leer steht, schalten Sie das Gerät aus, lassen Sie es abtauen und reinigen Sie es. Trocknen Sie es ab und lassen Sie die Türen/

Fächer/Klappen geöffnet, um Schimmelbildung zu vermeiden.

• Im Kühlraum entstehen unterschiedliche Kältezonen. Die wärmste Zone befindet sich an der Tür oben im Kühlraum. Die kälteste Zone befindet sich an der Rückwand unten im Kühlraum.

- Deshalb ordnen Sie die Lebensmittel wie folgt ein: - Auf den Ablagen im Kühlraum (von oben nach unten): Backwaren, fertige Speisen, Molkereiprodukte, Fleisch, Fisch und Wurst. - In der VeggiBox: Gemüse, Salat und Obst. - In der Tür (von oben nach unten): Butter, Käse, Eier, Tuben, kleine Flaschen, große Flaschen, Milch und Safttüten.

• Die Ablagen/Fächer/Boxen nicht überladen, damit sich Türen/Fächer/Boxen leicht schließen lassen.

• Zur Vermeidung von Personen- und Sachschäden dürfen Sie das Gerät nur verpackt transportieren und benötigen zwei Personen zum Aufstellen.
• Achtung! Halten Sie Kinder fern von Verpackungsmaterial. Es besteht u.a. Erstickungsgefahr!
• Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Im Falle einer Beschädigung darf das Gerät nicht weiter benutzt werden.
• Betreiben Sie keine Elektrogeräte auf der Abstellfläche, um Brandgefahren zu vermeiden. Stellen Sie auch keine Flüssigkeitsbehälter auf das Gerät, damit eventuell auslaufende Flüssigkeiten die Elektronik und die Isolierung nicht beeinträchtigen.
• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern.
• Bewahren Sie keine Glasflaschen mit gefrierbaren Flüssigkeiten oder mit kohlensäurehaltigen Flüssigkeiten im Gefrierraum des Gerätes auf, da diese während des Gefrierens zerplatzen können.
• Verzehren Sie keine überlagerten Lebensmittel. Dies könnte zu einer Lebensmittelvergiftung führen. Bereits aufgetaute Lebensmittel nicht erneut einfrieren.
• Missbrauchen Sie keine Ablagen, Fächer, Türen usw. als Trittfläche oder zum Aufstützen.
• Hantieren Sie im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen.
• Ziehen Sie den Netzstecker,
• bei Störungen während des Betriebes,
• vor jeder Reinigung,
• bei Arbeiten am Gerät.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose; fassen Sie immer den Netzstecker an.
• Technische Änderungen behalten wir uns vor.

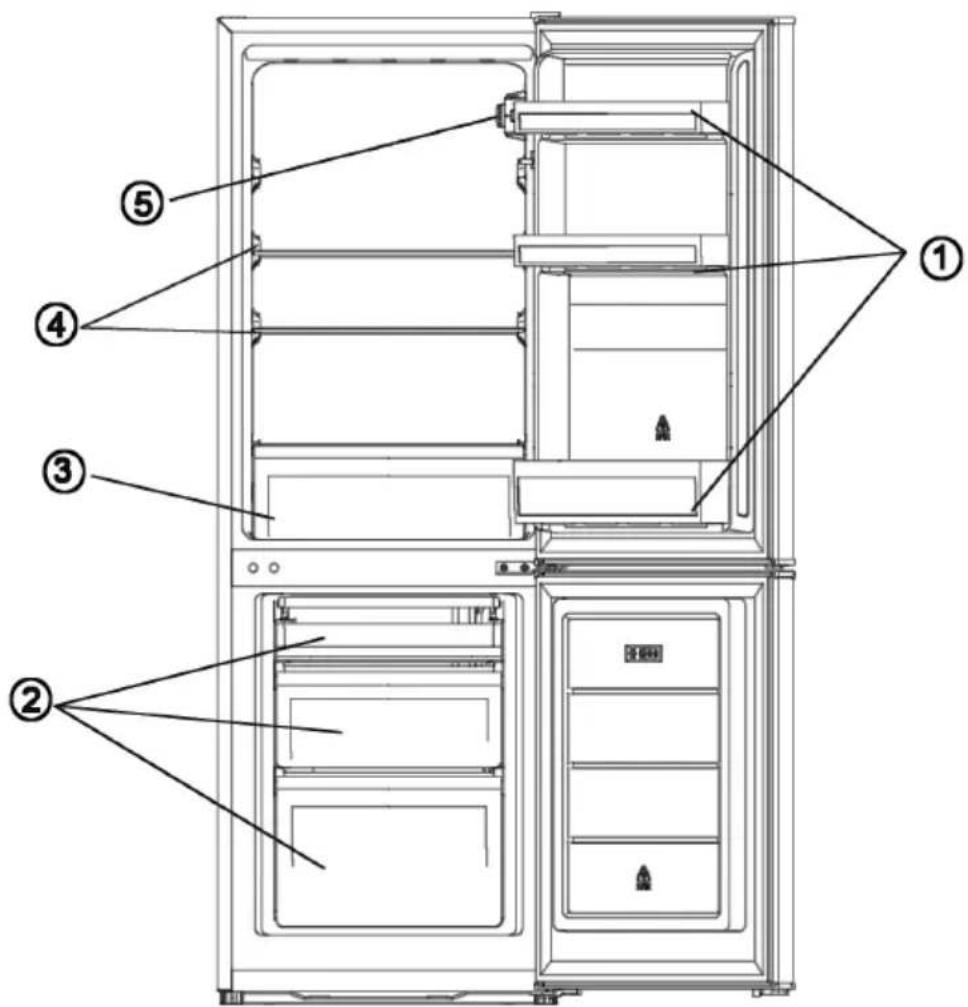

Aufbau

1 Türablagen Kühlraum

2 Schubladen Gefrierraum

3 VeggiBox

4 Glasböden Kühlraum

5 Bedienfeld mit Beleuchtungseinheit

Ohne Abbildung:

Eier-Einsatz

Eiswürfel-Bereiter

Transport des Gerätes

• Während des Transportes müssen Sie alle beweglichen Teile im und am Gerät zuverlässig befestigen, um Beschädigungen zu vermeiden.
• Das Gerät sollte in der vertikalen Arbeitsstellung transportiert und dabei nicht um mehr als 30° geneigt werden. Warten Sie nach dem Aufstellen 30 Minuten, bevor Sie das Gerät an das Stromnetz anschließen.
• Wenn Sie das Gerät mit mehr als 30° Neigung transportiert haben, warten Sie 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen.

Vor der ersten Inbetriebnahme

• Entfernen Sie die Schutzfolien und sämtliches Verpackungsmaterial inkl. der Transportsicherungen der Ablageflächen und der Ablagen aus dem Gerät.
• Entsorgen Sie die Verpackung fachgerecht.
• Beim ersten Einschalten des Gerätes werden Sie möglicherweise einen leichten „Neugeruch“ bemerken. Dieser Geruch verschwindet, sobald das Gerät zu kühlen beginnt.
• Reinigen Sie den Innenraum mit lauwar-mem Wasser mit einem Zusatz von Spül-mittel. Das Zubehör reinigen Sie separat im Spülwasser, nicht in der Spülmaschine.
• Bevor Sie das Gerät mit Lebensmitteln bestücken, lassen Sie es 24 Stunden arbeiten, damit die Zieltemperatur erreicht werden kann.

Türgriffe anbringen

Zur Montage der Türgriffe die Lochabdeckungen an den passenden Türseiten lösen. Die Türgriffe festschrauben.

Aufstellen des Gerätes

• Für das Aufstellen des Gerätes sollte ein trockener und gut gelüfteter Raum ausgesucht werden.
• Das Gerät kann bei einer Luftfeuchtigkeit von max. 70 % betrieben werden.
• Die Umgebungstemperatur (Klimaklasse), bei der das Gerät betrieben werden kann, können Sie den Gerätedaten am Ende der Anleitung entnehmen.
• WARNUNG! Bei einem Betrieb außerhalb dieser Klimaklassen, kann das Gerät ausreichende Innentemperaturen gegebenenfalls nicht halten.
• Stellen Sie das Gerät nicht im Freien auf.
• Achten Sie darauf, dass Sie jederzeit den Netzstecker abziehen können.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung. Es sollte nicht in der Nähe von Wärmequellen (Ofen, Heizkörper usw.) aufgestellt werden. Wenn sich dieses jedoch nicht vermeiden lässt, müssen Sie eine Isolierung zwischen Wärmequelle und Gerät verwenden.
• Dieses Kühlgerät ist nicht für die Verwendung als Einbaugerät bestimmt. Die Montage des Gerätes direkt unter einer Platte oder einem Schrank ist nicht erlaubt.

- Unebenheiten des Bodens können Sie durch die beiden vorderen höhenverstellbaren Schraubfüße ausgleichen, damit eine sichere Standfestigkeit gegeben ist.

Falls das Gerät seitlich an eine Wand gestellt wird, lassen Sie einen seitlichen Abstand von mind. 100 mm, damit Sie die Gerätetüren um 90° öffnen können. Um die VeggiBox komplett aus dem Gerät herausnehmen zu können, entfernen Sie gegebenenfalls das Flaschenfach.

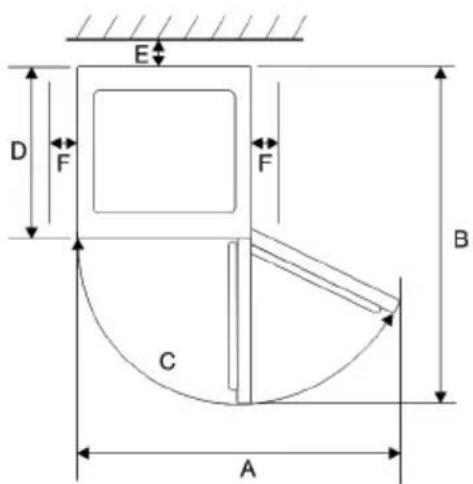

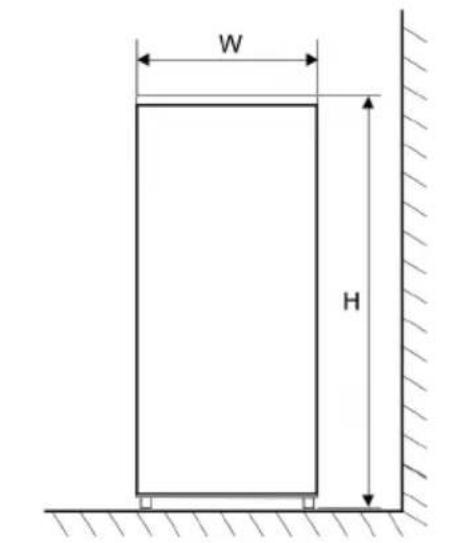

W H

E D F F B C A

Breite (W) Tiefe (D) Höhe (H)
495 mm 560	mm 1425 mm

A B C E F
1000 mm	1060 mm	125° 50 mm	100 mm

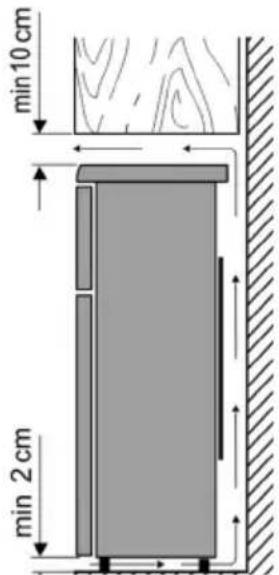

Lüftung

min 10 cm min 2 cm

Die hinter dem Gerät aufgewärmte Luft muss frei zirkulieren können. Aus diesem Grund dürfen Sie die Luftzirkulation nicht beeinträchtigen.

Achtung! Verschließen Sie nicht evtl. vorhandene Lüftungsöffnungen im hinteren Bereich der oberen Abdeckung!

Anschluss

- Vor dem Anschließen des Gerätes müssen Sie sicherstellen, dass das Gerät und das Netzkabel keine Transportschäden aufweisen.

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose an. Die Netzspannung muss der auf dem Typenschild des Gerätes angegebenen Spannung entsprechen.

- Das Gerät entspricht den Richtlinien, die für die CE-Kennzeichnung verbindlich sind.

- Schließen Sie das Gerät nicht an einen Wechselrichter an.

- Das Netzkabel sollte nicht die Rückseite berühren, um eventuelle Vibrationsgeräusche zu vermeiden.

- Das Gerät wird in Betrieb genommen, indem Sie den Netzstecker in eine Steckdose stecken.

- Eine komplette Ausschaltung erfolgt nur durch Ziehen des Netzsteckers.

- Wenn das Gerät vom Stromnetz getrennt wurde, warten Sie ca. 5 Minuten nach Einstecken des Netzsteckers, bevor Sie den Temperaturregler in die gewünschte Position stellen.

Bedienelemente

Die Einstellung der Temperatur für den Kühlraum erfolgt über den Regler an der Beleuchtung im Kühlraum.

4 5 3 6 2 7 1 0

Stellen Sie ihn in eine mittlere Position, um eine für normale Verwendung optimale Temperatur einzustellen. Je weiter Sie den Regler im Uhrzeiger-

sinn drehen, umso geringer wird die Temperatur im Kühlraum sein (7). Je weiter Sie den Regler gegen den Uhrzeigersinn drehen, umso höher wird die Temperatur im Kühlraum sein (1).

Auf Position 0 ist der Kompressor ausgeschaltet. Das Gerät kühlt nicht, aber eine komplette Abschaltung des Gerätes erfolgt nur über das Ziehen des Netzsteckers.

Tipp! Eine Einstellung in eine mittlere Position (ca. 4-6 °C) sorgt für eine optimale Konservierung frischer Lebensmittel. Eine höhere Temperatur kann die Haltbarkeit von Lebensmittel verkürzen.

VeggiBox

Die VeggiBox dient zur optimalen Lagerung von Obst und Gemüse.

Temperatur im Gefrierraum

Die Temperatur im Gefrierraum ist fest auf ≤ -18^ eingestellt.

Innenbeleuchtung

Nehmen Sie nicht die Abdeckung der Innenraumbeleuchtung ab. Das Gerät ist mit einer hochwertigen und langlebigen LED-Beleuchtung ausgestattet. Sollte die Beleuchtung dennoch ausfallen, wenden Sie sich an unseren Kundendienst.

Gefrierraumtür

Die Gefrierraumtür sollte immer geschlossen gehalten werden, damit die Lebensmittel nicht auftauen. Dadurch entstehen auch nicht so große Eis- und Frostanhäufungen. Achten Sie deshalb darauf, dass die Tür nur zur Entnahme von Lebensmitteln bzw. zum Befüllen des Gefrierraums geöffnet wird.

Türalarm

Bleibt die Kühlraumtür für mehr als 90 Sekunden geöffnet, ertönt ein Alarm. Durch Schließen der Tür wird der Alarm abgeschaltet.

Gefrieren / Lagern von Lebensmitteln

Gefrierraum:

- Der Gefrierraum ist für das Einfrieren von Lebensmitteln, für die langfristige Aufbewahrung von Gefriergut sowie zur Herstellung von Eiswürfeln bestimmt.

- Frische Lebensmittel sollen möglichst schnell bis auf den Kern eingefroren werden, damit der Nährwert, die Vitamine usw. nicht verloren gehen. Legen Sie deshalb die zum Einfrieren vorbereiteten Nahrungsmittel in ein oder zwei Reihen in den Gefrierraum.

- Bringen Sie diese nicht mit bereits eingefrorenen Lebensmitteln in Berührung.

- Das maximale Gefriervermögen pro Tag nicht überschreiten! Den entsprechenden Wert des maximalen Gefriervermögens finden Sie in den Gerätedaten am Ende der Anleitung.

- Die Gefrierzeit verkürzt sich, wenn die einzufrierenden Lebensmittel in kleine Portionen geteilt werden.

- Lagern Sie das Gefriergut nur verpackt im Gerät. Als Verpackungsmaterial für Gefriergut können Sie ungefärbte Kunststofffolien /-tüten, oder Aluminiumfolie verwenden. Entlüften Sie die Verpackung vor dem Einfrieren gut und prüfen Sie sie auf Luftdichtheit. Versehen Sie jede Verpackung mit einem Etikett, auf dem Inhalt, Einfrierdatum und Haltbarkeitsdatum angegeben sind.

- Frieren Sie keine kohlesäurehaltigen Getränke, keine warmen Nahrungsmittel oder Flüssigkeiten in Glasbehältnissen oder Flaschen ein.

- Tauen Sie die gefrorenen Produkte im Kühlraum auf. Die Lebensmittel bewahren, wenn sie langsam auftauen, ihren Geschmack besser und die von ihnen ausgestrahlte Kälte kann zur Aufrechterhaltung der vorgesehenen Temperatur im Kühlraum verwendet werden.

- Wird das Gerät z.B. durch einen Stromausfall längere Zeit ausgeschaltet, lassen Sie die Tür geschlossen. Dadurch wird ein größerer Kälteverlust vermieden. Die maximale Lagerzeit bei Störungen finden Sie in den Gerätedaten am Ende der Anleitung. Durch die erhöhte Innentemperatur verringert sich die Aufbewahrungszeit der Lebensmittel.

Haltbarkeitsdaten für gefrorene Lebensmittel sind in Monaten in der Tabelle angegeben.

Bewahren Sie das Gefriergut nicht länger als die angegebene Zeit im Gefrierraum auf. Beachten Sie jedoch unbedingt das vom Hersteller angegebene Haltbarkeitsdatum der eingefrorenen Waren.

Kühlraum:

• Lagern Sie Nahrungsmittel nur verpackt oder abgedeckt im Kühlraum, um Aroma und Frische zu erhalten. Insbesondere Nahrungsmittel, die einen starken Geruch haben oder leicht diesen Geruch aufnehmen (Käse, Fisch, Butter u.a.), müssen voneinander isoliert aufbewahrt werden.
• Stellen Sie zunächst eine mittlere Kühltemperatur ein, bei zu starker Kühlung eine höhere Temperatur und bei zu schwacher Kühlung eine niedrigere.
  Wenn sich Reif auf der Hinterwand bildet, kann dies zur Ursache haben, dass die Tür zu lange geöffnet war, sich warme Speisen im Gerät befanden oder die Temperatur zu niedrig eingestellt war.
• Warme Lebensmittel müssen vor Einlagerung in das Gerät auf Raumtemperatur abgekühlt werden.
• Achten Sie darauf, dass die Tür richtig geschlossen ist und nicht durch Kühlgut blockiert wird.

Reinigung und Abtauen (Wartung)

Reinigen

- Ziehen Sie grundsätzlich vor dem Reinigen den Netzstecker.

• Gießen Sie kein Wasser in das Gerät.

- Zur regelmäßigen Pflege eignet sich lauwarmes Wasser mit einem Zusatz von Spülmittel. Um einen unangenehmen Geruch im Kühlraum zu vermeiden, sollte dieser ungefähr einmal im Monat gereinigt werden.

- Reinigen Sie das Zubehör separat im Spülwasser, nicht in der Spülmaschine.

- Verwenden Sie keine scharfen, scheuernden, alkoholhaltigen oder aggressiven Reinigungsmittel.

- Nach der Reinigung mit klarem Wasser nachwischen und alles sorgfältig abtrocknen. Anschließend stecken Sie den Netzstecker mit trockenen Händen wieder in eine Steckdose.

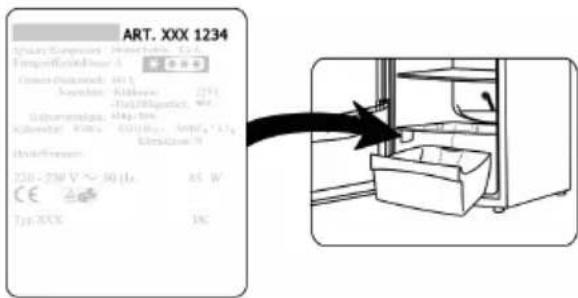

- Das Typenschild im Geräteinnenraum darf bei der Reinigung nicht beschädigt oder gar entfernt werden.

Abtauen

Abtauen des Gefrierfaches

Beträgt die Eisschicht im Innenraum ca. 2-4 mm, muss das Gefrierfach abgetaut werden. Reinigen Sie das Gefrierfach mindestens zweimal jährlich.

• Den Netzstecker aus der Steckdose ziehen.
• Lebensmittel aus dem Gefrierfach nehmen und möglichst kühl, z.B. zusammen mit gefrorenen Kühlakkus, abgedeckt in einer Kunststoffwanne lagern. Beachten Sie, dass sich die Lebensdauer der Güter durch den Temperaturanstieg verkürzt und diese möglichst schnell verzehrt werden sollten.
• Tür geöffnet lassen. Zum Beschleunigen des Abtauvorgangs einen oder mehrere Töpfe mit heißem, nicht kochendem Wasser in das Gefrierfach stellen.
• Das Gefrierfach nach der Reinigung gründlich trocknen.
• Den Netzstecker einstecken. Ca. 5 Minuten warten und den Temperaturregler auf die gewünschte Position stellen.

Abtauen des Kühlraums

Der Kühlraum muss nicht abgetaut, sondern nur gereinigt werden.

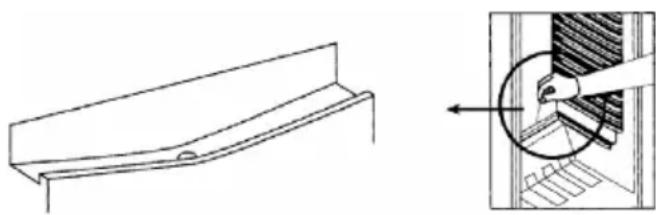

Der Verdampfer des Gerätes ist in der Rückwand eingeschäumt, daher können die hinteren Wände im Kühlraum mit Reif bedeckt sein. In den Zeiten, in denen der Kompressor nicht arbeitet, kann Reif abtauen. Das entstehende Wasser wird durch ein Schlauchsystem auf die Wanne am Kompressor geführt, wo es durch die entstehende Wärme verdampft. Vermeiden Sie eine Einstellung des Temperaturreglers, die zu einem ständigen Kühlen ohne Abtauphase führt.

Achten Sie darauf, dass die Ablaufrinne und die Ablauföffnung nicht verstopft sind, damit das entstehende Wasser im Kühlraum immer ungehindert abfließen kann.

Energiespartipps

• Für das Aufstellen des Gerätes sollte ein kühler, trockener und gut gelüfteter Raum gewählt werden.
• Schützen Sie das Gerät vor direkter Sonneinstrahlung. Es sollte nicht in der Nähe von Wärmequellen (Ofen, Heizkörper usw.) aufgestellt werden. Wenn sich dies jedoch nicht vermeiden lässt, muss eine Isolierung zwischen Wärmequelle und Gerät verwendet werden.
• Decken Sie nicht die Lüftungsöffnungen und -gitter ab und sorgen Sie für ausreichende Luftzirkulation an der Rückseite des Gerätes.
• Zur effizientesten Energienutzung setzen Sie die Böden, Ablagen, Fächer in ihrer Originalposition (siehe Abbildung „Aufbau“) ein.
• Lassen Sie warme Lebensmittel abkühlen, bevor Sie sie im Gerät einlagern.
• Lassen Sie die Kühlraumtür bei Entnahme oder Hineinlegen von Lebensmitteln nicht zu lange offen, ansonsten wird auch die Eisbildung im Inneren beschleunigt.
• Stellen Sie die Temperatur nicht niedriger als notwendig ein. Nähere Angaben zur Temperatureinstellung können Sie dem Abschnitt „Bedienelemente und Display“

entnehmen.

Betriebsgeräusche

Es entstehen typische Betriebsgeräusche, wenn das Gerät eingeschaltet ist. Das sind:

• Geräusche des elektrischen Motors vom arbeitenden Kompressor.
  Bei Betriebsbeginn des Kompressors sind die

Geräusche für kurze Zeit etwas lauter.

- Geräusche in den Röhrchen bei der Zirkulation des Kältemittels.

Türanschlag wechseln

• Bei Bedarf kann die Tür von Rechts- auf Linksanschlag geändert werden.
• Warnung! Vor dem Durchführen von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.
• Zur Vermeidung von Personen- und Sachschäden führen Sie den Wechsel des Türanschlages mit zwei Personen durch.

• Bevor Sie mit dem Umbau beginnen, etwas Grundsätzliches:
  – Achten Sie immer auf die Anzahl der Unterlegscheiben auf den Lagerzapfen und Schrauben.
  – Richten Sie die Türen immer exakt aus, damit sie dicht schließen.

• Nehmen Sie die Abdeckung des Türgelenks auf der Geräteoberseite ab.

1. Lösen Sie die Schrauben, die das obere Türgelenk halten und nehmen Sie es ab.

1. Lösen Sie die Lochabdeckung und nehmen Sie sie ab.

1. Setzen Sie die Lochabdeckung auf der anderen Geräteoberseite wieder ein. Nehmen Sie die obere Tür ab und legen Sie sie auf einer weichen Oberfläche ab, um Kratzer zu vermeiden.

1. Lösen Sie die Schrauben, die das mittlere Türgelenk halten und nehmen Sie es ab. Nehmen Sie die untere Tür ab und legen Sie sie auf einer weichen Oberfläche ab, um Kratzer zu vermeiden.

1. Lösen Sie die mittleren Lochabdeckungen und setzen Sie sie auf der anderen Geräte-seite wieder ein.

1. Kippen Sie das Gerät leicht nach hinten und lösen Sie die Schrauben, die das untere Türgelenk und die verstellbaren Standfüße halten.

1. Schrauben Sie den Stift am unteren Türgelenk ab, drehen Sie das Türgelenk um und schrauben Sie den Stift wieder am Türgelenk fest.

1. Schrauben Sie das untere Türgelenk auf der anderen Geräteseite wieder an. Schrauben Sie auf der jeweils anderen Geräteseite die Basisplatte für den Stellfuß an. Schrauben Sie beide Stellfüße wieder an.

1. Lösen Sie die Lochabdeckungen an der Gerätemitte und befestigen Sie sie auf der anderen Seite.

1. Richten Sie das Gerät wieder auf und setzen Sie die untere Gerätetür auf das untere Türgelenk auf. Achten Sie beim Einsetzen der Türen immer darauf, dass der Scharnierzapfen in das Türloch greift.

1. Schrauben Sie das mittlere Türgelenk an.

1. Setzen Sie die obere Tür auf das mittlere Türgelenk. Schrauben Sie das obere Türgelenk fest.

1. Befestigen Sie die Abdeckung des Türgelenks und die Lochabdeckung.

1. Kontrollieren Sie, ob die Türdichtungen verformt sind. Falls dies der Fall ist, nehmen Sie die Türdichtungen ab, drehen Sie sie und setzen Sie sie wieder ein.

1. Lösen Sie die Schraubabdeckungen an den Türgriffen. Schrauben Sie die Türgriffe ab. Lösen Sie die Lochabdeckungen an der anderen Seite. Schrauben Sie die Türgriffe an und setzen Sie die Schraubabdeckungen auf.

2. Abschließend prüfen Sie die korrekte Ausrichtung der Türen und dass diese allseitig dicht schließen. Gegebenenfalls justieren Sie die vorderen einstellbaren Standfüße für den waagerechten Stand des Gerätes. Wenn Sie das Gerät um mehr als 30° geneigt haben, warten Sie bitte 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen.

Entsorgung

Geräte, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Diese Geräte enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmenschen. Ihre Gemeindeverwaltung bzw. Ihr Fachhändler gibt Auskunft über die ordnungsgemäße Entsorgung.

• Ziehen Sie vor der Entsorgung den Netzstecker aus der Steckdose und trennen Sie das Netzkabel vom Gerät.
• Demontieren Sie vor der Entsorgung die Gerätetüren, um ein versehentliches Einschließen von Personen zu vermeiden.
• Demontieren Sie vor der Entsorgung Leuchtmittel, falls diese selbstständig und zerstörungsfrei entnommen werden können.

• Das Kältemittel Isobutan (R600a)

und das Treibmittel in der Isolation Cyclopentan (C5H10) sind brennbare Stoffe und müssen fachgerecht entsorgt werden.

- Beachten Sie, dass die Rohre des Kühlkreislaufes bis zur fachgerechten Entsorgung nicht beschädigt werden dürfen.

Angaben für Kundendienst

Sollte eine Reparatur erforderlich werden, wenden Sie sich mit einer Fehlererklärung direkt an die Service-Hotline. Notieren Sie sich vorher die Artikel-Nr. vom Typenschild des Gerätes (siehe Abb.), da diese für die optimale Abwicklung benötigt wird.

ART. XXX 1234 Spiral Components: 1000 mm, C.V. Ferriger/Flot-Eyeer A Cement Disin section: 100 L Sparence: 250 V Kilkscrew: 250 V -Flut/Rigester, M.P. Gelangrode, 100 gm (Klensite) Kit/s: 600 L/kg, 100 L/kg Electrodes/V Drink Freezer: 220 - 250 V ~ 50 Hz: 85 W CE Typ XXX: 100 An arrow pointing to the refrigerator interior

EPREL-Datenbank

Informationen zu den Ökodesign-Anforderungen und der Energieverbrauchskennzeichnung finden Sie in der europäischen Produktdatenbank unter folgendem Link: https://eprel.ec.europa.eu

Die dort einzugebende Artikel-Nr. finden Sie auf dem Typenschild des Gerätes (siehe Abb. oben).

Fehlerbehebung

Nachfolgend eine Tabelle mit möglichen Störungen und Beseitigungsmethoden. Prüfen Sie, ob durch die Beseitigungsmethoden die Störungen behoben werden können. Falls dies nicht der Fall ist, muss das Gerät vom Stromnetz getrennt und der Kundendienst benachrichtigt werden.

Störung Mögliche Ursache und Beseitigung
Das Gerät arbeitet nicht.	StromausfallDie Hauptsicherung ist ausgefallen.Die Sicherung der Steckdose ist ggf. nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an derselben Steckdose anschließen.
Die Geräusche sind zu laut (wenn die normalen Betriebsgeräusche sich verändern).	Steht das Gerät fest auf dem Boden?Werden nebenstehende Möbel oder Gegenstände von dem laufen-den Kühlaggregat in Vibration gesetzt?Vibrieren auf der Geräteoberfläche aufgestellte Gegenstände?

Service-Hotline

Bitte wenden Sie sich bei Funktionsstörungen und Ersatzteilbestellungen ausschließlich an die Service-Hotline!

Gerätedaten

Modellkennung DT 8770
Art des Kühlgerätes:
Geräuscharmes Gerät: Nein Bauart: Freistehend
Weinlagerschrank: Nein Anderes Kühlgerät: Ja
Gesamtabmessungen (H × B × T in mm) 1425 x 495 x 560
Gesamtrauminhalt (in l) 173
EEI 64
Energieeffizienzklasse C
Jährlicher Energieverbrauch (in kWh/a)* 124
Luftschallemissionsklasse			C
Luftschallemissionen (in dB[A] re 1pW)			40
Klimaklasse			N-ST
Dieses Gerät ist bestimmt für die Verwendung bei Umgebungstemperaturen (in °C) von:			16-38
Lagerzeit bei Störungen (in h)			7
Gewicht (in kg)			42
Winterschaltung			Nein
Kühl-/Gefrierfach-Parameter:
Typ	Volumen (in l)	Empfohlene Temperatur (in °C)	Gefrierkapazität (kg/24h)	Abtauen A = automatisch M = manuell	Schnell Gefrieren
Frischefach	121	4 - A -
4-Sterne	52	-18	2,6	M	-
Lichtquellenparameter:
Art der Lichtquelle			LED
Energieeffizienzklasse			-
Elektrische Daten			Siehe Typenschild

*) Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Gerätes ab

ART. XXX 1234 Systeine Lungssteuer: Vorteinbetrag, 60 °C Energie/Reinland Motor, N Gross-Recruiting: 2015 Purual tank: Waddition 1275 Konzernszerlöse: 80 kg/20% Kölfreiter Kölje: (2015) kg/1 kg/1 kg Konzernszer N Heschäuser: 220 - 230 V = 50 Hz 63 W CE Typ XXX: 10°C

EPREL database

ART. XXX 1234 Systeine Compensio: 1000 mm Morgerrufrika A/S: 50 Hz Hausch-Erwerung: 34 L Konzernite: 2200 mm Fitzkabel der Klass: 8 L Koharmungen: 100 kg N Eldental PBO: 6000 gm MMR's Air Klaspierer: N Umschwerme: 220 - 230 V, 75 - 50 Hz CE Typ XXX : 190 AS W

Banca dati EPREL

Ta bort felfunktioner

SEVERIN Elektrogeräte GmbH

Röhre 27

D-59846 Sundern

Tel [phone]

Fax [phone]

[e-mail]

MANUAL DT 8770 03/25 Technische Änderungen vorbetalten./ Model specifications are subject to change.
