| Producttype | Afzuigkap schuin voor recirculatie |
| Merk | Berbel |
| Model | Ergoline 2 BKH 110 EG2 |
| Breedte | 1100 mm (schatting op basis van modelaanduiding) |
| Diepte | 429 mm |
| Hoogte (min/max) | 900 - 1220 mm |
| Netto gewicht | Ongeveer 32 tot 34 kg afhankelijk van breedte |
| Aansluitspanning | 230 V / 50 Hz |
| Totaal nominaal vermogen | 176,1 W |
| Ventilatorvermogen | 160 W |
| LED-verlichting | 16,1 W, 555 lx, 4000 K |
| Vermogensniveaus | 4 (1, 2, 3, Power) |
| Technologie | Centrifugaalkracht en BackFlow (voorkomt condensatie) |
| Werkingsmodus | Alleen recirculatie |
| Filter | Recirculatiefilter BUF 150+ met te vervangen vulling |
| Filterverzadigingsindicator | Ja (knippert na 1000 bedrijfsuren) |
| Uitgestelde uitschakelfunctie | Ja (10 minuten, automatisch of handmatig) |
| Automatische beveiligingsuitschakeling | Na 12 uur continu bedrijf |
| Materiaal | Gehard glas (frontpaneel), gelakt metaal |
| Reiniging | Oppervlakken: zachte, vochtige doek; Capillar Trap en beschermrand: vaatwasser; filtervulling: vervangen |
| Installatie | Wandmontage door twee personen, minimale veiligheidsafstand 500 mm (elektrisch) of 650 mm (gas) |
| Beschermingsgraad | IPX0 (niet gespecificeerd, voor binnengebruik) |
| Leveringsinhoud | Afzuigkap lichaam, schoorsteen, bevestiging, filter BUF 150+, stroomkabel, pluggen, schroeven, handleiding |
| Klantenservice | Tel: +49 (0) 5971/80 80 9-0, Email: service@berbel.de |
Veelgestelde vragen - Ergoline 2 BKH 110 EG2 BERBEL
Gebruikersvragen over Ergoline 2 BKH 110 EG2 BERBEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding Ergoline 2 BKH 110 EG2 - BERBEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Ergoline 2 BKH 110 EG2 van het merk BERBEL.
GEBRUIKSAANWIJZING Ergoline 2 BKH 110 EG2 BERBEL
Gebruks- en montagehandleiding voor:
Hoofdvrije afzuiqkap BKH 80 EGB E00
- Hoofdvrije afzuiqkap BKH 90 EGB E00
De beschrijvingen zijn voor alle modellen identiek. Er worden apart op de verschillen gewezen.
Afbeeldingen tonen:
Hoofdvrije afzuiqkap Ergoline BKH 90 EGB
Originelehandleiding.
- Deel van het product.
- Door de auteurswet beschermd.
- Vermenigvuldiging, nadruk en doorgave alleen met toestemming.
Wijzigengenvoorbehoden.
Veiligheidsinstructures
GEVAAR!
Aanwijzingen met hetwoord GEVAAR waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gezolg zal hebben.
WAARSCHUWING!
Aanwijzingen met hetwoord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg kan hebben.
VOORZICHTIG!
Aanwijzingen met hetwoord VOORZICTIG waarschuwen voor een situatie die Licht of middelzwaar letsel tot gevolg kan hebben.
ATTENTIE!
Aanwijzingen met hetwoord ATTENTIE waarschuwen voor een situatie die materièle schade of milieuschade tot gevolg kan hebben.
Verklaring van de symbolen, tekst
Oproep tot actie
- Opsomming
Verwijzigার andereplaatsen in ditdocument
Verwijzing maar andere documenten, die in acht genomen要去en worden

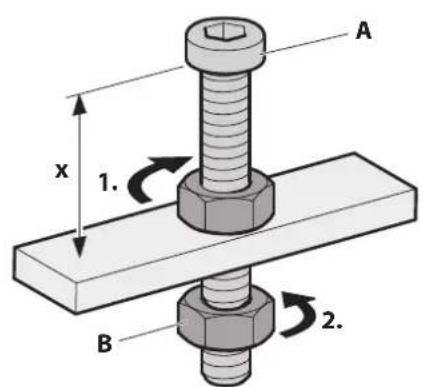

Verklaring van de symbolen, afbeeldingen
Accentuering van de actiegedeeltes met vlakken
- Handelingsstappen met nummering
A Benaming onderdelen met hoofdletters
Maten metkleine letters ofeenheden in mm
Bewegings- en richtingspijlen
Inhoudsopgave
1. Veiligheidsinformatie 82
1.1 Doelmatig gebruik 82
1.2 Geauthoriseerde doelgroepen .82
1.3 Algemene veiligheidsinstructies 82
2. Productinformationie 83
2.1 Functieprincipe 83
2.2 Luchtcirculatiemodus 83
2.3 Productverzicht 84
2.4 Leveringsomvang. 84
2.5 Technische gegevens .85
3. Montage 86
3.1 Veiligheidsinstructies voor de montage. .86
3.2 Eisen aan de montageplaats 86
3.3 Eisen bij de luchtcirculatiemodus. 86
3.4 Montagestappen 87
3.4.1 Montage voorbereiden 87
3.4.2 Apparaat uitypakken 87

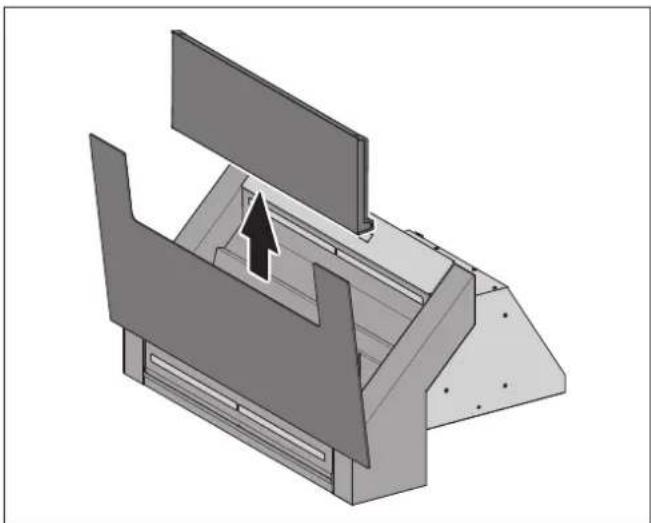

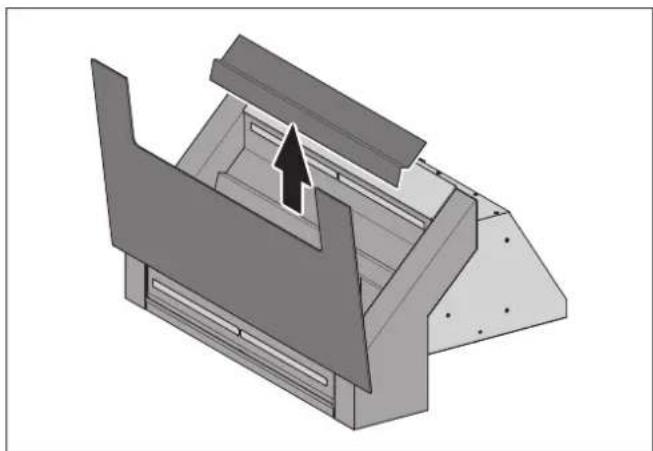

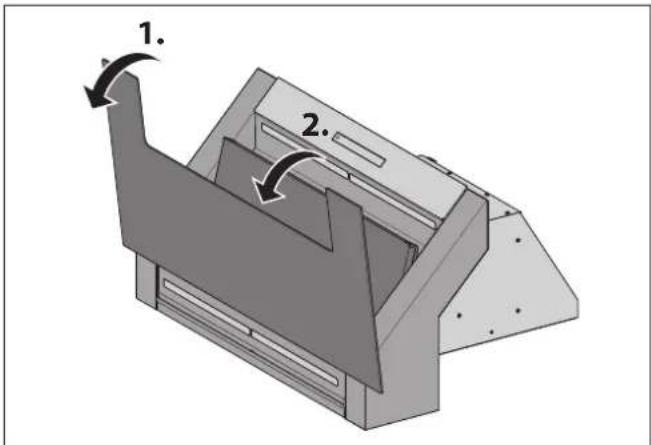

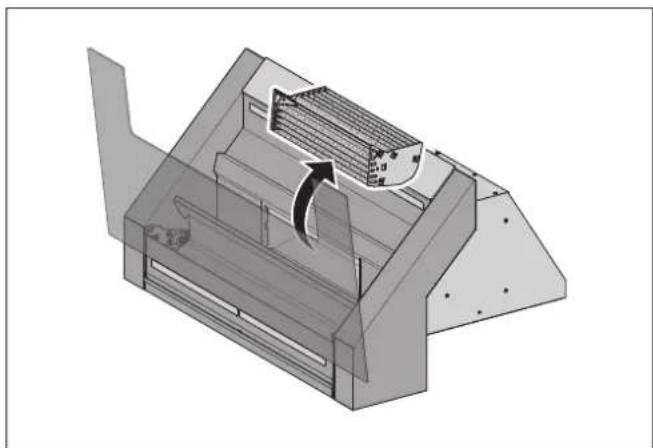

3.4.3 Onderste schaal, stootrand en Capillar Trap verwijderen 88

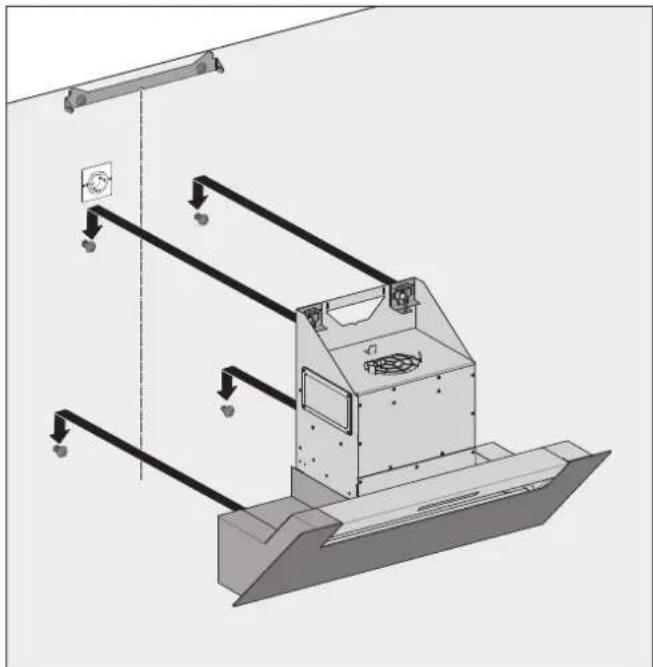

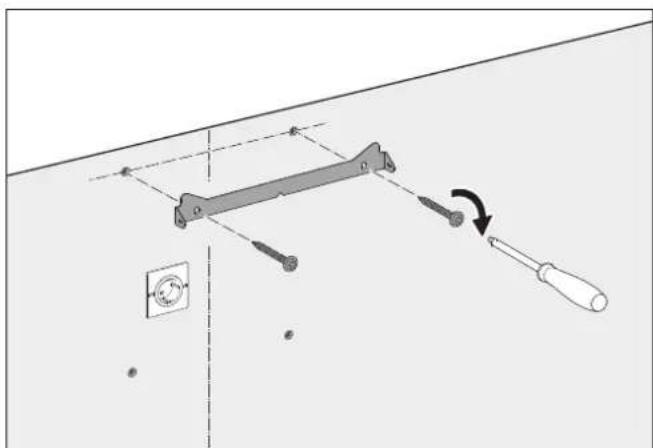

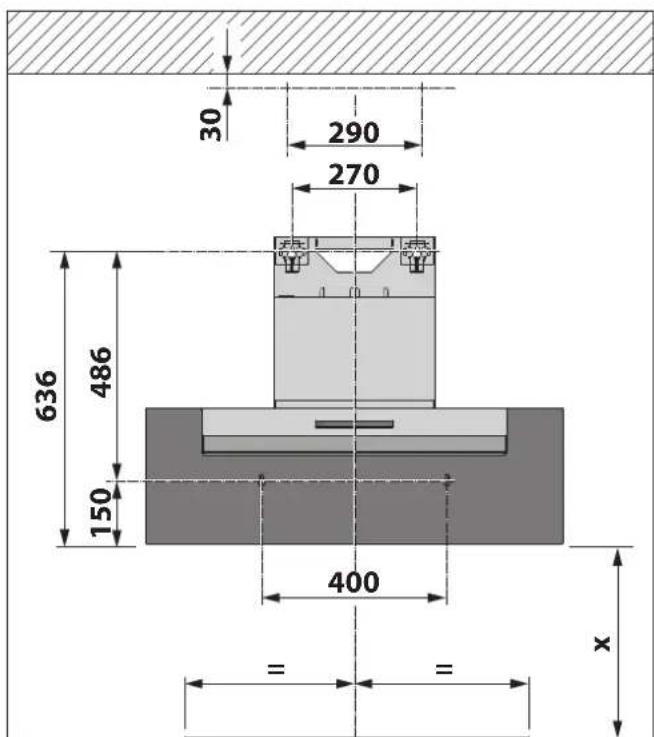

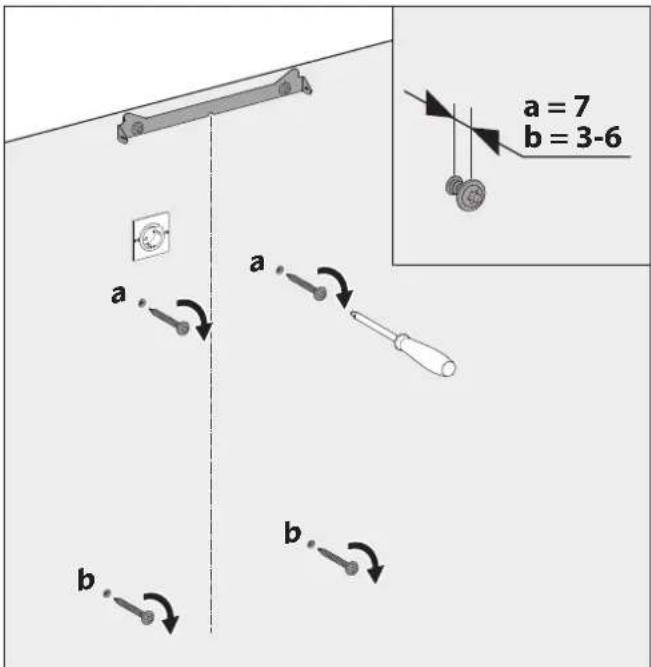

3.4.4 Apparaat ophanen.. 89

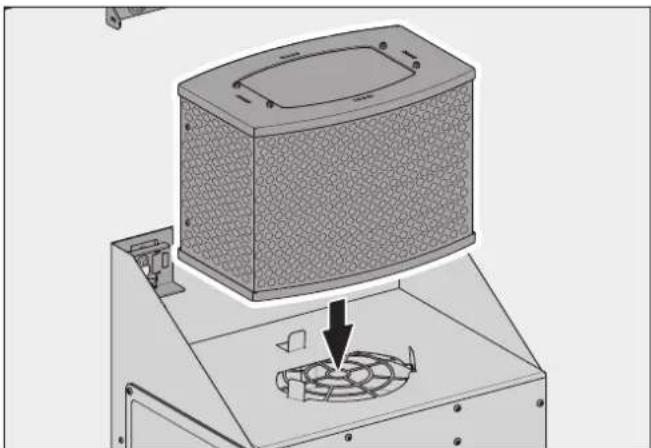

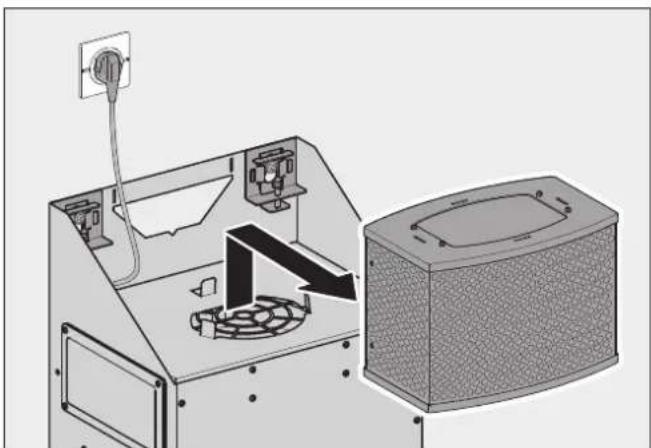

3.4.5 Filterplaatsen 91

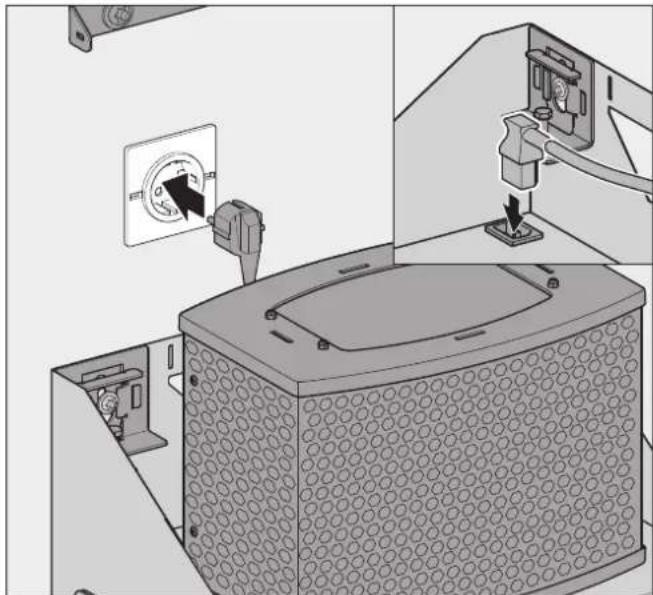

3.4.6 Elektrische voeding aansluten 91
3.4.7 Rookkanaal monteren 92

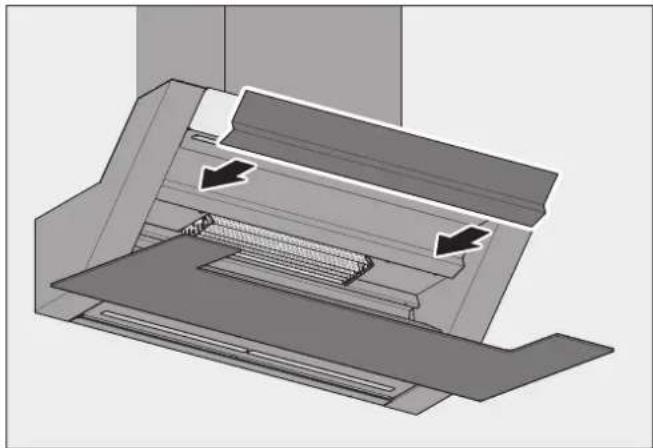

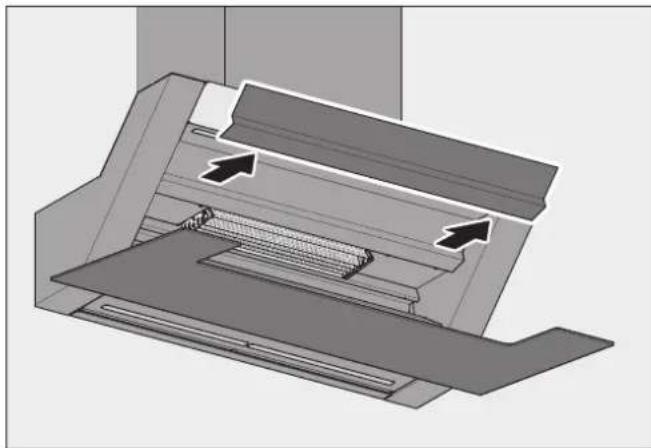

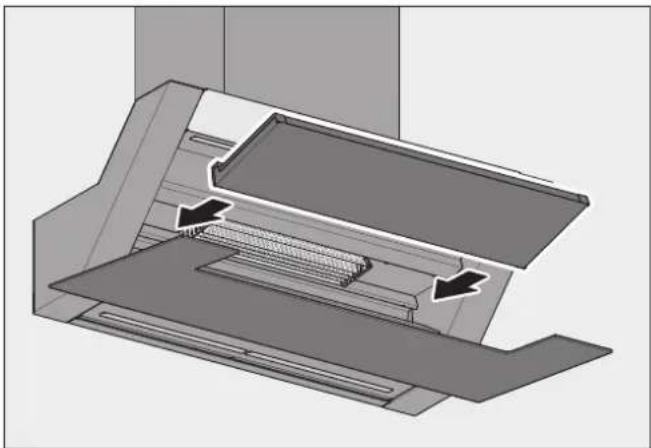

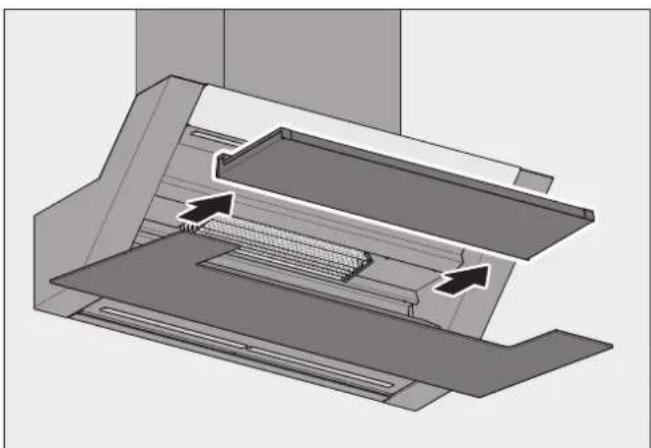

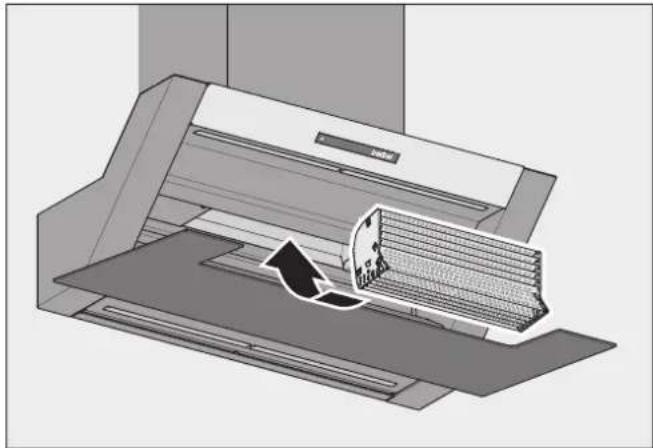

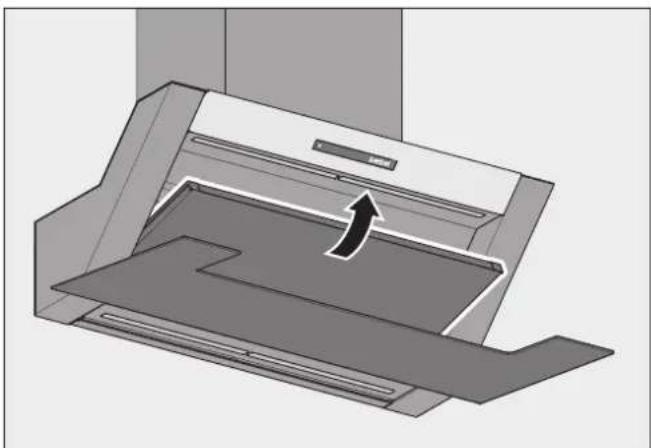

3.4.8 De Capillar Trap, stootrand en de onderste schaal monteren 92
3.4.9 Controle en inbedrijfstellinguitvoeren 93
4. Bediening 94
4.1 Veiligeidsinstructies voor de bediening 94
4.2 Apparaat bedieren. 95
4.2.1 Normaal bedrijf 95
4.2.2 Controle-indicatie filtrvulling.. 96
4.2.3 Kookplaatverlichting 96
4.2.4 Naloopfunctie 96
4.3 Apparaat configureren 97
5. Reiniging 98
5.1 Veiligheidsinstrumentes voor de reiniging 98
5.2 Reinigingsmaatregelen 98
6. Reparations 100
6.1 Veiligheidsinstructies voor het uitvoeren van reparaties 100
6.2 Onderhoud. 100
6.2.1 Lampen verwangen 100
6.2.2 Filtrvulling verrangen 100
6.3 Verhelfen van storingen 102
7. Demontage. 103
8.Verwerking van afvalstoffen. 104
8.1 Verpakking afvoeren 104
8.2 Apparaat afvoeren 104
9. Contact. 105

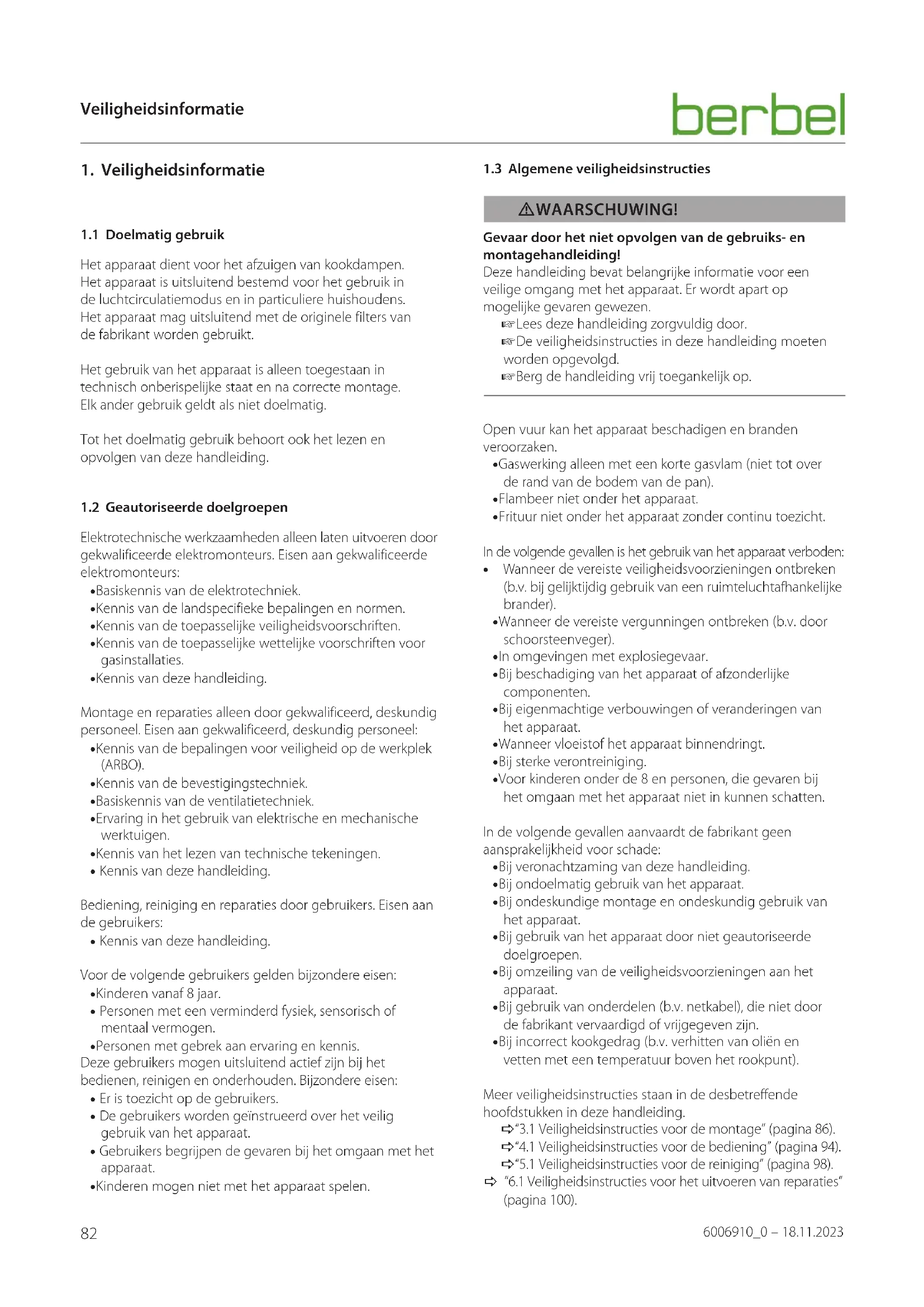

1. Veiligheidsinformatie
Het apparaat dient voor het afzuigen van kookdampen. Het apparaat is uitsluitend bestemd voor het gebruik in de luchtcirculatiemodus en in particuliere huishoudens. Het apparaat mag uitsluitend met de originele filters van de fabrikant worden gebruikt.
Het gebruik van het apparaat is alleen toegestaan in technisch onberispelijke staat en na correcte montage. Elk ander gebruik geldt als Niet doelmatig.
Tot het doelmatig gebruik behoort ook het lezen en opvolgen van deze handleiding.
1.2 Geauthoriseerde doelgroepen
Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificierde elektromonteurs. Eisen aan gekwalificierde elektromonteurs:
- Basiskennis van de elektrotechniek.
-Kennis van de landspecifieke bepalingen en normen. - Kennis van de toepasselijkke veiligheidsvoorschriften.
- Kennis van de toepasselijkke wettelijkke voorschriften voor gasinstallaties.
- Kennis van deze handleiding.
Montage en reparations alleen door gekwalificeerd, deskundig personeel. Eisen aan gekwalificeerd, deskundig personeel:
- Kennis van de bepalingen voor veriligheid op de werkplek (ARBO).
- Kennis van de bevestigingstechniek.
-Basiskennis van de ventilatietechniek. - Ervaring in het gebruik van elektrische en mechanische werktuigen.
- Kennis van het lezen van technische tekeningen.
- Kennis van deze handleiding.
Bediening, reiniging en reparations door gebruikers. Eisen aan de gebruikers:
- Kennis van deze handleiding.
Voor de volgende gebruikers gelden bijzondere eisen:
- Kinderen vanaf 8JAr.
- Personen met een verminderd fysiek, sensorisch of mental vermogen.
- Personen met gebrek aan ervaring en kennis.
Deze gebruikers mogen uitsluitend actief zich bij het bedieren, reinigen en onderhonden. Bijzondere eisen:
- Er is toezicht op de gebruikers.
- De gebruikers worden geinstrueree over het verig gebruik van het apparaat.
- Gebruikers begrijpen de bevaren bij het omgaan met het apparaat.
- Kinderen mogen nicht met het apparaat spelen.
1.3 Algemene veiligheidsinstructures
WAARSCHUWING!
Gevaar door het Niet opvolgen van de gebruiks- en montagehandleiding!
Deze handleiding bevat belangrijke informatatie voor een veilige omgang met het apparaat. Er worden apart op möglichke gezaren gewezen.
Lees deze handleiding zorgvuldig door.
De veiligheidsinstrumenties in deze handleiding moeten worden opgevolgd.
Berg de handleiding vrij toegankelijk op.
Open vuur kan het apparaat beschadigen en brandenveroorzaken.
Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan).
- Flambeer nicht onder het apparaat.
Frituur nicht onder het apparaat zonder continu toezicht.
In de volgende gevallen is het gebruik van het apparaat verboden:
- Wonneer de vereiste verilgheidsvoorzieningen ontbreken (b.v. bij geleijktijdig gebruik van een ruimteluchtafhankelijk brander).
- Wanner de vereiste vergunningen ontbreken (b.v. door schoorsteenveger).
In omgevingen met explosiegevaar.
Bij beschadiging van het apparatusat of afzonderlijke componenten.
Bij eigenmachtige verbouwingen of veranderingen van het apparatus. - Wanner vloeistof het apparaat binnendringt.
Bij sterke verontreinig.
Voor kinderen onder de 8 en personnes, die bevaren bij het omgaan met het apparaat Niet in+kennen schatten.
In de volgende gevallen aanvaardt de fabrikant geen aansprakelijkheid voor schade:
Bij veronachtzaming van deze handleiding.
Bij ondoelmatig gebruik van het apparaat.
Bij ondeskundige montage en ondeskundig gebruik van het apparatusat.
Bij gebruik van het apparaat door Niet geauthoriserde doelgroepen.
Bij omzeiling van de veiligheidsvoorzieningen aan het apparatus.
Bij gebruik van onderdelen (b.v. netkabel), die Niet door de fabrikant vervaardigd of vrijgegeven zijn.
Bij incorrect kookgedrag (b.v. verhitten van oliën en vetten met een temperatuur boven het rookpunt).
Meer veiligheidsinstrumentes staan in de desbetreffende hoofdstukken in deze handleiding.
"3.1 Veiligeheidsinstrumentes voor de montage" (pagea 86).
4.1 Veiligheidsinstructies voor de bediening" (pagea 94).
"5.1 Veiligeheidsinstrumentes voor de reiniging" (pagina 98).
"6.1 Veiligheidsinstructies voor het uitvoeren van reparaties" (pagina 100).
2. Productinformationie

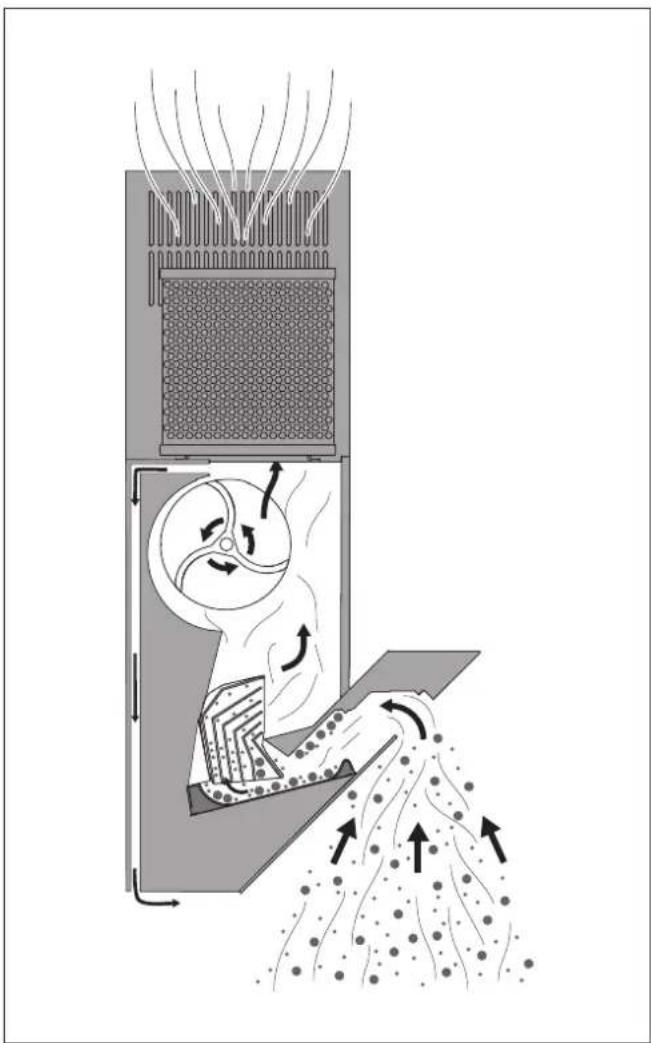

2.1 Functieprincipipe
Centrifugale kracht
2 Kookdampen worden door een spliet in de kap gezogen, versneld en in een boog omgeleid.
2 Door de centrifugale kracht die waar bij ontstaat, worden vuildeeltjes (b.v. vet- en oliedeeltjes) uit de lucht weggeslingerd.
2 De vuildeeltjes worden zowel op de bovenste en onderste schaal als op de opvangzeef ("Capillar Trap") afgeschieden en verzameld.
BackFlow-technologie
2 De vorming van condens of druppels op de decoratieglasplaat (b.v. als er waterdamp op het koude vlak komt), worden voorkomen door van onder maar boven stromende beluchtig.
2 Een deel van de afgevoerde lucht worden aan de achterkant van de afzuigkap teruggeleid, via de glasplaat ingeblazen en gericht de aanzuigspleet in gestuurd.

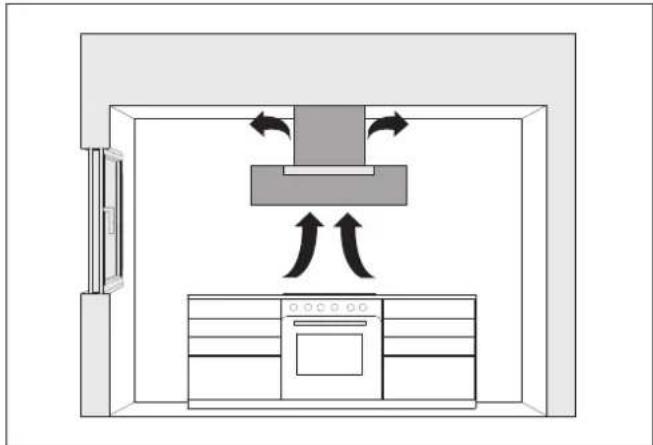

2.2 Luchtcirculatiemodus
Het apparatus wordt gebruikt in de bedrijfsmodus luchtcirculatiemodus.
De filtrvelling in het circulatiefilter neutraliseert de aanwezig geurtjes. De geurloze, gereinigde lucht worden waar naar de ruimte geleid. Door toevoer van frisse lucht kan de luchtvochtigheid in de ruimte gereduceerd worden.
Bij de luchtcirculatiemodus is het gebruik van de naloopfunctieoodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtervulling verhoogd. De filtervulling moet regelmatig vernieuwd worden.

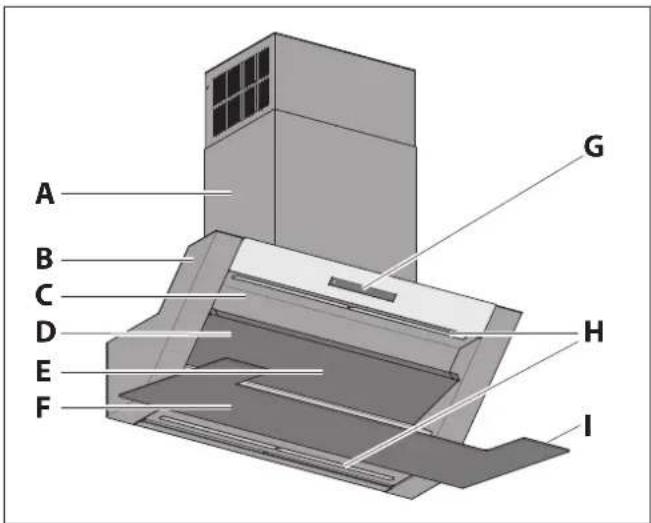

2.3 Productverzicht
A Rookkanaal
B Body van de kap
C Bovenste schaal met stootrand (uitneembaar)
D Onderste schaal (uitneembaar)
E Capillar Trap (verwijderbaar) - ache ter de onderste schaal
F Frontplaat van glas
G Bedieningspaneel
H Kookplaatverlichting
Typeplaatje - aan de binnenkant van de frontplaat

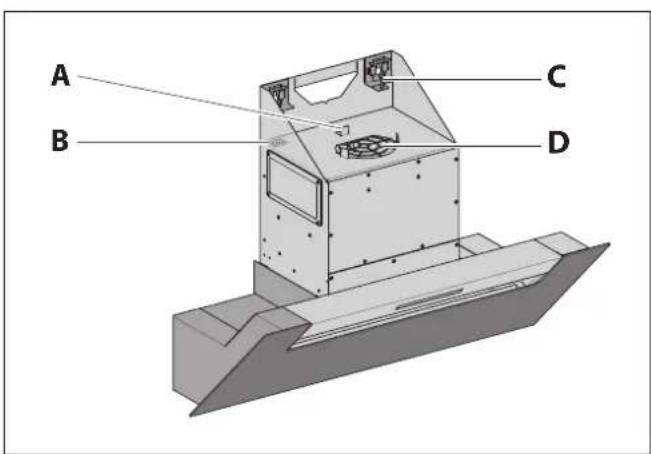

A Geleidingshulp voor het bevestigen van het circulatiefilter
B Aansluitbus voor de netkabel
C Stelschroeven voor het uitlijnen
D Ventilatoruitlaat met rooster

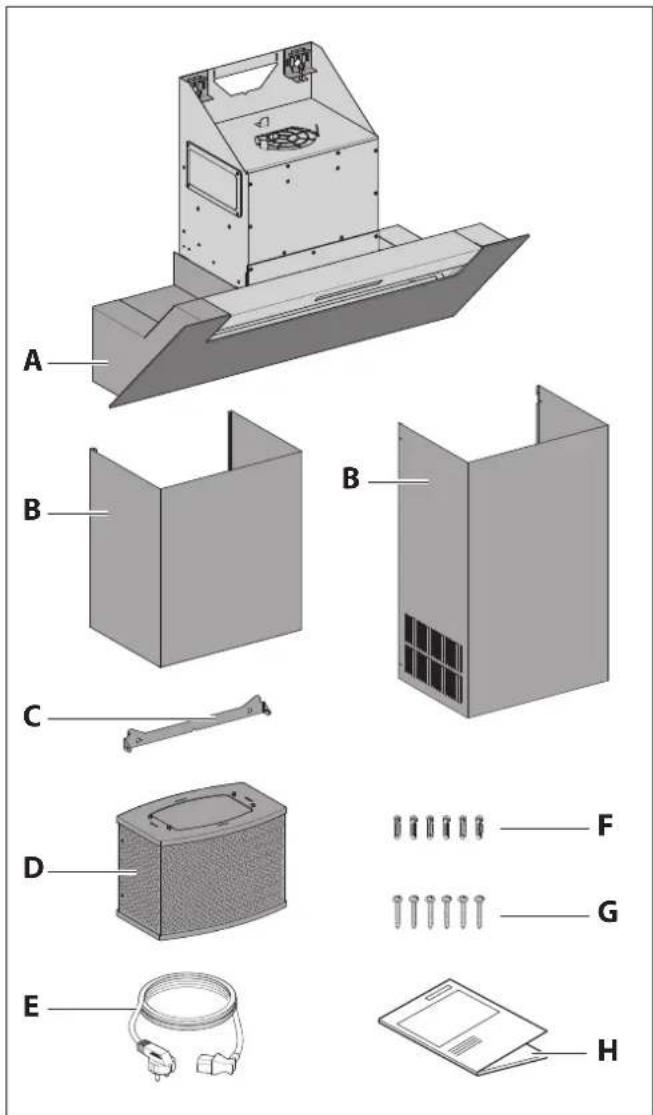

2.4 Leveringsomvang
A Body van de kap met frontplaat
B Rookkanaal (tweedelig, uittrekbaar)
C Bevestiging rookkanaal
D Circulatiefilter BUF 150 +
E Netkabel met netstekker en IEC-stekker
F 6 nylon pluggen 8 mm
G 6 torxschroeven TX30 met geinteggreidere onderlegring
H Gebruiks-en montagehandleiding
Het bevestigingsmaterial is alleen geschikt voor een massieve bouwwijze.
Afhankelijk van de bedrijfsmodus können andere accessoires nodigহn.
| BKH 80 EGB 000 | BKH 90 EGB 000 | |
| Aansluitspanning | 230 V/50 Hz | 230 V/50 Hz |
| Totaal vermogen 176,1 W 176,1 W | ||
| Vermogensverbruikventilator160 W | 160 W | |
| Lampen LED 16,1 W LED 16,1 W | ||
| Verlichting op het oppervlak van de kookplaat | 555 lx 555 | lx |
| Kleurtemperatuur4000 K 4000 K | ||
| Breedte 800 mm 900 mm | ||
| Diepte | 429 mm 429 mm | |
| Hoogte | 900 -1220 mm | 900 -1220 mm |
| Gewicht netto | 31 kg | 32 kg |
Informatie over het model (b.v. serienummer, bouwjaar) staat op het typeplaatje.
2.3 Productoverzicht" (pagina 84).
3. Montage
3.1 Veiligheidsinstrumenties voor de montage
WAARSCHUWING!
Gevaar door veronachtzaming van de montage-instructies!
Dit hoofdstuk bevat belangrijke informatatie voor veilige montage van het apparatus.
Lees dit hoofdstuk voor de montage zorgvuldig door.
Volg de veiligheidsinstrumentes op.
Voer de montage uit zoals is beschreiben.
- Montage alleen door gekwalificeerd, deskundig personeel.
"1.2 Geautoriseerde doelgroepen" (pagea 82).
Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificeerde elektromonteurs.
"1.2 Geautoriseerde doelgroepen" (pagea 82).
- De montage mag alleen met twee Personen worden UITgevoerd.
Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap). - De kookplaat en andere delen die aangeraakt konnen worden要去en voor de montage zijn afgekoeld.
-Bewaar folie en andere delen van de verpakking op een plek die voor kinderen Niet toegankelijk is. - Het apparaat要去 voor de montage onbeschadigd en in optimale staatহ.
- De kabelsmightniet gekniktzijn,bekneldraken of worden beschadigd.
- De ventilatorbehuzing mag nooit geopend worden.
- De bevestiging van andere componenten (bijv. panelen, luchtkanalen) aan het apparatus is Niet toegestaan.
- De vereiste netspanning moet met de aangegeven spanning op het typeplaatje overeenkomen. "2.5 Technische geveens" (pagea 85).
Voor de montage moet ervoor gezorgd worden, dat de elektrische voeding onderbroken is en blijft. De elektrische voeding worden pas ingeschakeld na de vraig hiertoe in de betreffende montagestab.
3.2 Eisen aan de montageplaats
WAARSCHUWING!
Levensgevaar door ondeskundige montage!
Het Niet opvolgen van de omgevingscondities kan tot gevaarlijke situatuies leiden, b.v. in de omgang met stroom of gas.
Zorg ervoor, dat de eisen aan de montageplaats absolut in acheit genomen worden.
- Geen montage in omgevingen met explosiegevaar.
Bij geleiktijdig gebruik van een ruimteluchtafhankelijkke brander (b.v. rookkanaal) binnen een endezelfd leuchtmassa:
Een veiligheidsinrichting is absolutnoodzakelijk. - De veiligheidsinrichting moet voorkomen, dat er gassen de ruimte binnengezogen worden.
Er moet op worden gelet dat de onderdruk in de installmentieruimte van de brander Niet groter is dan 4 Pa. -
Er要去 een vergunning voor de inbedrijfstelling (b.v. door schoorsteenveger) aanwezig়.
-
De montage is alleen toegestaan aan draagkrachtige delen van het gebouw (massieve bouwwijze).
Bij montage boven een stockplaats (fornuis/kachel/ brander) voor vaste brandstoffen (b.v. kolenkachel): De stockplaats要去 een gesloten, Niet afneembare afdekking hebben. Anders bestaat er brandgevaar door wegvliegende vonden. De betreffende wettelijke en nationaal geldende voorschriften in acht nemen. - Uitstromende lucht moet ongehinderd kennen ontsnappen. Geen hindering van de luchtstroom, b.v. door montage van voorwerpen op of boven het apparatus.
- De elektrische installmentie van het gebouw moet over een correcte aarding beschikken.
- De onderhavige netspanning要去 met de aangegeven spanning op het typeplaatje overeenkomen.
In het montagededeelte van het rookkanaal moet ter plaatse een stopcontact aanwezigহn. - De stekker moet na het inbouwen toegankelijk zijn. Alternatief moet in het stroomnet een scheidingsinrichting voor alle polen aanwezigং (contactopening van minimaal 3mm
De nationala geldende, wettelijke bepalingen moeten in acht genomen worden.
3.3 Eisen bij de luchtcirculatiemodus
-Filtervulling vrij toegankelijk om deze te kuren verrangen.
3.4 Montagestappen
Kort overzicht:
- Montage voorbereiden
- Apparaatuitpakken
- Onderste schaal, stootrand en Capillar Trap verwijderen
- Apparaat ophangen
- Filter plaatsen
- Elektrische voeding aansluiten
- Rookkanaal monteren
- De Capillar Trap, stootrand en de onderste schaal monteren
- Controle en inbedrijfstelling uitvoeren
3.4.1 Montage voorbereiden
Maak u vertrouwd met uw montagesituatie en de bijbehorende documenten.
Apparaat en handleiding.
Montageplaats.
Stel het benodigde werktuig en materiaal samen:
-Stabiele keukentrap
Duimstok of meetband
-Shift
Waterpas
Sleufschroevendraier SL 2,5 x 0,4
-Torx-schroevendraajer TX30
Steenboor 8 mm
Klopboormachine
- Schroefsleutel SW 10 mm
- Beschermingsmaterial (b.v. dik karton) voor kookplaat en werkvlak
Houd het montagededeelte vrij van voorwerpen, die storen of beschadigd+kennen raken.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt hunnen worden zich aufgekoeld.
Beschem de kookplaat en andere vlakken in het montagegedeelte (b.v. met dik karton).
Zorg ervoor dat de elektrische voeding onderbroken is en blijft. De elektrische voeding worden pas ingeschakeld na de vraag hiertoe in de betreffende montagestab.
3.4.2 Apparaat uitypakken
ATTENTIE!
Risico op glasbreuk of andere beschadigingen door ondeskundig gelebruik!
Het apparaat en zich oppervlak können bij het uitpakken of bij het transport beschadigd raken.
Snijd nicht in het beschemmende karton.
Houd voorwerpen uit de buurt, die het apparaat konnen begrassen (b.v. werktuigen, gespen).
Pak het apparaat en alle ingepakte delen voorzichtiguit.
Leg het apparaat met de voorkant waar boven op een vaste, schone en beschermende onderlaag (b.v. dik karton).
Controleer het apparaat en alle aanwezigedelen op beschadigingen.
Controleer de levering op volledigheid.
"2.4 Leveringsomvang" (pagea 84).
Wanner delen ontbreken of beschadigd zich:
Neem contact op met de klantenservice.
Verwijder het verpakkingsmaterialiaal en de beschemfolie.
"8.1 Verpakking afvoeren" (pagea 104).
3.4.3 Onderste schaal, stootrand en Capillar Trap verwijderen
ATTENTIE!
Gevaar voor materiele schade door eruit vallende delen!
Bij beweging van het apparaat kan de frontplaat opengaan en+kunnen erin ligende delen eruit vallen.
Haal de erin liggende delen er voor de montage UIT.
De onderste schaal is in de eindposities geborgd en kan alleen in de middelste stand worden verwijderd.

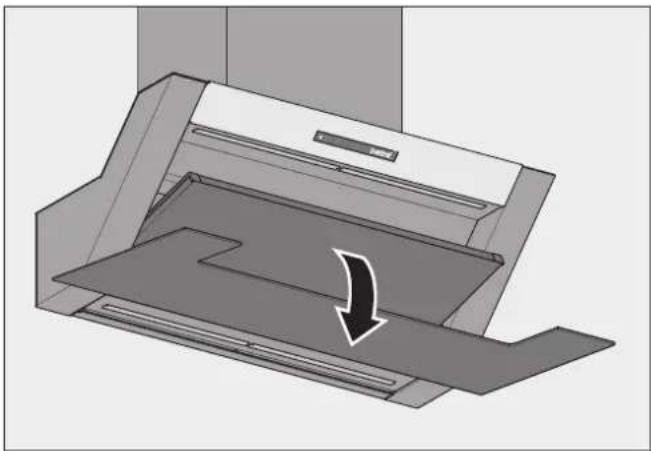

Doedefrontplaatopen.
Klap de onderste schaal maar de middelste stand.
Trek de onderste schaal omhoog en eruit.
De stootrand is geplaatst en wordt door magneten in het apparaat vastgehouden.
Trek de stootrand van de bovenste schaal af.
De Capillar Trap is aangebracht en wordt door een borging aan de zijkant in het apparatus gehonden.
Pak de Capillar Trap met beiden handen aan de zijkanten vast.
Trek de Capillar Trap in een boog eruit.
3.4.4 Apparaat ophangen
Het apparaat is gemaakt om aan een wand te hangen. Door het rookkanaaluit trekken, kan dit aan de hoogte van het plafond worden aangepast.
Bij bevestigbing aan een massieve wand:
Controleer of de draagkracht van de wand voldoende is.
Gebruik het meegeleverde bevestigingsmaterial.
Bij andere montageomstandigheden:
Informeer voor de montageaar alternatieve bevestigingsmogelijkheden (b.v. bij een architect).
Gebruik voor de wand geschikt bevestigingsmaterial.
| = | ○○○○○○ |
| = | |
| = |
Veiligheidsafstand (x):
Aanbevolen 500~mm
Bij gaskookplaten ten minste 650~mm
Bij elektrische kookvelden ten minste 500~mm
De specificaties voor de kooktoestellen moeten in acht worden genomen (bijv. bij installmentie boven een fornuis op vaste brandstof).
Bepaal de ophangpositie.
Zorg voor een correcte positie van de kanaalbevestiging:
- Is de maat teklein (minder dan 30mm )dan kan het kanaal Niet worden ingehaakt.
Oneffenheden (bv. bij het plafond) kannen worden gecompenseerd via sleufgaten.
Zorg ervoor of de veiligheidsafstand in acheit worden genomen.
WAARSCHUWING!
Levensgevaar door explosions of elektrische schok!
Het aanboren van gas-, water- of elektrische leidingen kan tot gevaarlijke situatuies leiden.
Controleer of zich op de bevestigingspunten geen leidingen in de wand bevinden.

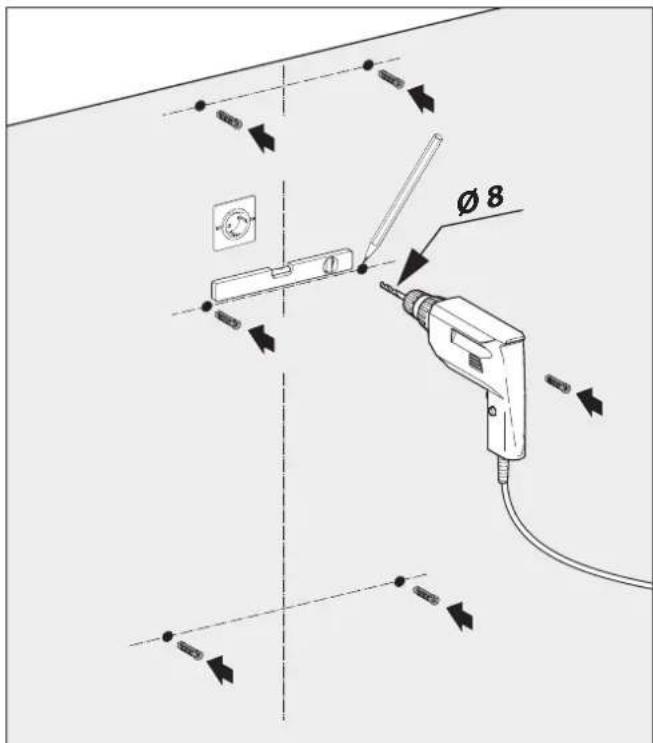

Bepaal en markeer de bevestigingspunten.
Boor de gaten in de wand.
Breng de pluggen in de boorgaten aan.
Schroef de rookkanaalbevestiging vast.
De bovenste bevestigingschroeven worden pas na het uitlijnen van het apparatus vastgedraaid.
De onderste bevestigingsschroeven dieren als wegtrekbveeligig en zichn na het ophangen van het apparaat Nieteer toegankelijk.
Draai de bevestigingschroeven er passend in.
WAARSCHUWING!
Verwondingsgevaar door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt, is ernstig letsel möglichk.
Hang het apparaat met twee Personen op.
Zorg voor een veilige standplaats bij het ophangen.
Zorg ervoor, dat er verder geen personen in de werkzone aanwezig zijn.
ATTENTIE!
Gevaar voor materiaèle schade door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanner het apparaat valt,+kennen het apparaat,keukenmeubels en andere voorwerpen beschadigd raken.
Dek de afgekoelde kookplaat af.
Houd het montagegedeelte vrij.

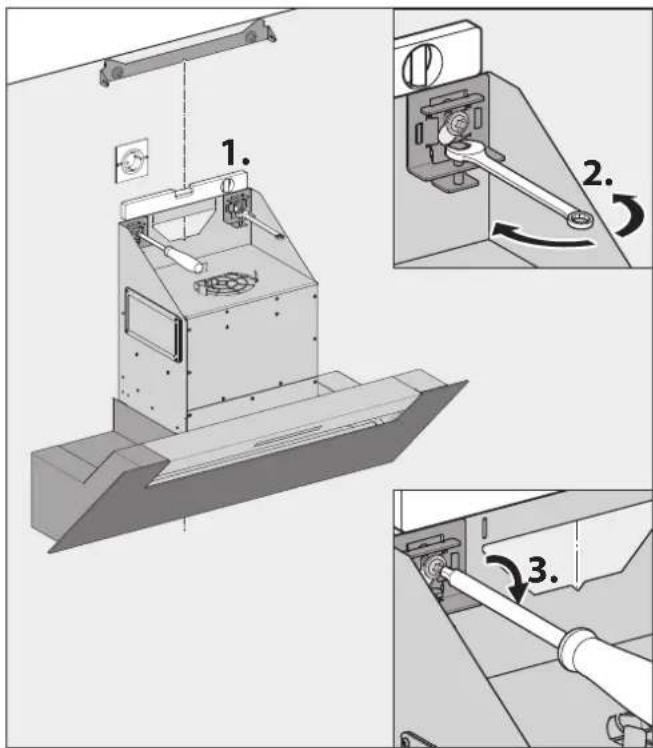

Hang het apparaat aan de bevestigingspunten op.
Controleer de horizontale uittlijning van het apparaat.
Lijn het apparaat met de stelschroevenuit.
Draai de bevestigingschroeven stevig vast.
3.4.5 Filter plaatsen
De filters zijn correct aangebracht, wanner de onderkant van het filter parallel aan het oppervlak van de ventilatorbehuizing verloopt.
VOORZICHTIG!
Verwondingsgevaar door scherpe randen!
De zijplaten van de ventilatorkast hebben randen die snijwonden aan de handen+kennen veroorzaken, b.v. bij ruwe aanpak bij het plaatsen van het filter.
Plaats het filter voorzichtig van bovenaf.
Vermijd contact met de lijplaten.
Plaats het circulatiefilter van bovenaf op de geleidehulpen op de ventilatoruiitlaat.
Zorg ervoor, dat het circulatiefilter correct gemonteerd is.
3.4.6 Elektrische voeding aansluiten
Let op de aangegeven spanning op het typeplaatje.
Steek de IEC-stekker in de aansluitbus op de ventilatorbehuzing.
Stek de stekker in het stopcontact.
Leg de kabel zo, dat deutsche nicht kan worden geknikt, bekneld kan raken of kan worden beschadigd of bij het verwangen van de filtrvulling in de weg zit.
Zorg ervoor dat na de montage de mogelijkheid bestaat, alle polen van het apparaat van de elektrische voeding te scheiden.
Het apparatus is bedrijfsklaar.
3.4.7 Rookkanaal monteren
Het rookkanaal bestaatuit twee in elkaar geschoven rookkanaalplaten. In de binnensteplaat bevinden zich de ventilatiesleuven.
ATTENTIE!
Gevaar voor beschadigingen door ondeskundig gebruik!
De body van de kap en van het rookkanaal kutnen bewegingenijdens de montage beschadigd raken.
Houd afstand:tussen het rookkanaal en de body van de kap.
Houd voorwerpen uit de buurt, die het apparaat konnen bekrassen (b.v. werktuigen, gespen).
De ventilatiesleuven bevinden zich aan de bovenkant en+zijn Niet bedekt.

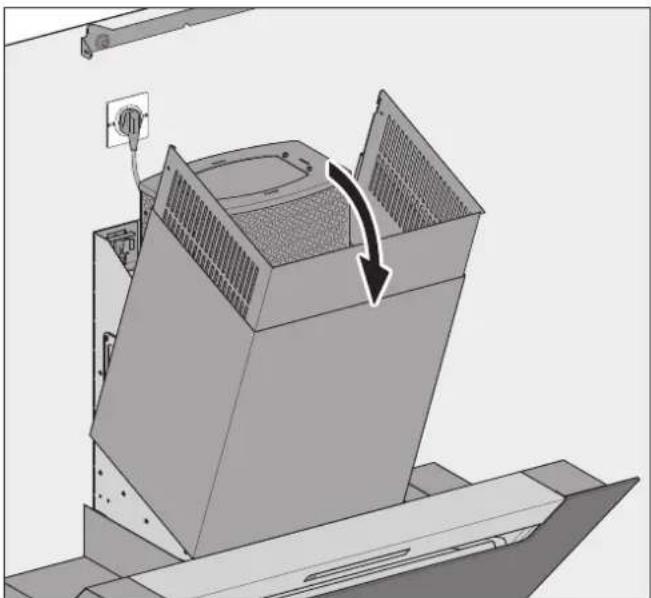

Licht het rookkanaal met twee Personen op.
Zet de onderkant van het rookkanaal in de gleuf van het apparatus.
Klap het rookkanaal aansluitend op de wand.

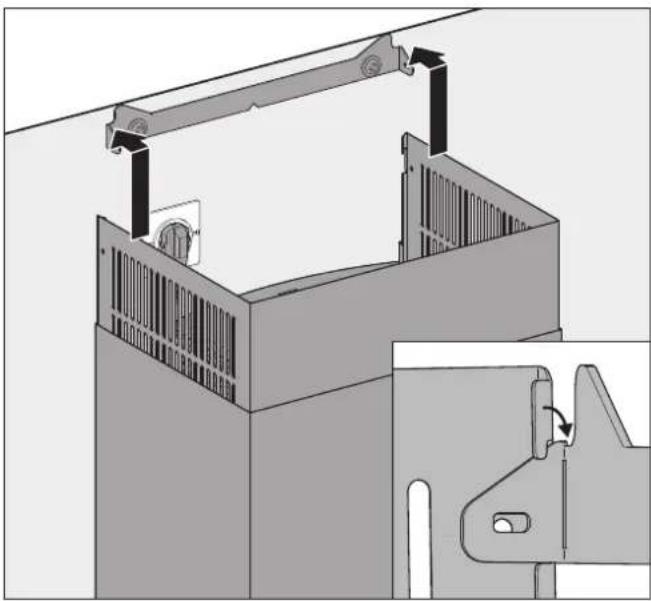

Trek de binnenste rookkanaalplaat omhoog.
Hang de binnenste rookkanaalplaat aan de bovenkant aan de rookkanaalbevestiging.
3.4.8 De Capillar Trap, stootrand en de onderste schaal monteren
Na de montage moeten de binnenliggende delen er weein ingezet worden.

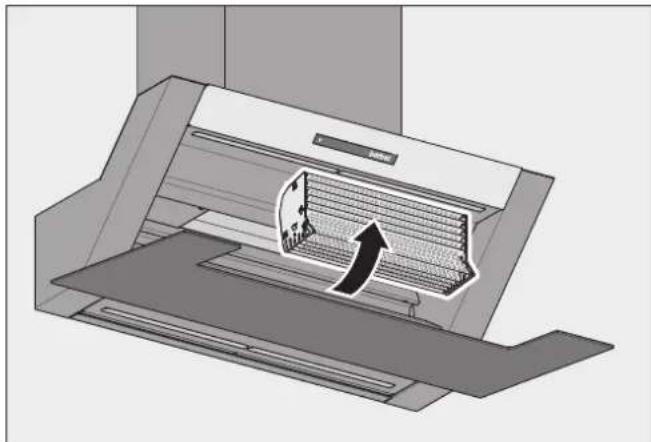

Zet de Capillar Trap met beiden handen met een boog in de opnameschacht.
Druk de Capillar Trap maar boven tot deze vastklikt.
Plaats de stoolrand op de bovenste schaal.
Controller of de stootrand correct is geplaatst en door demagneten worden vastgehonden.

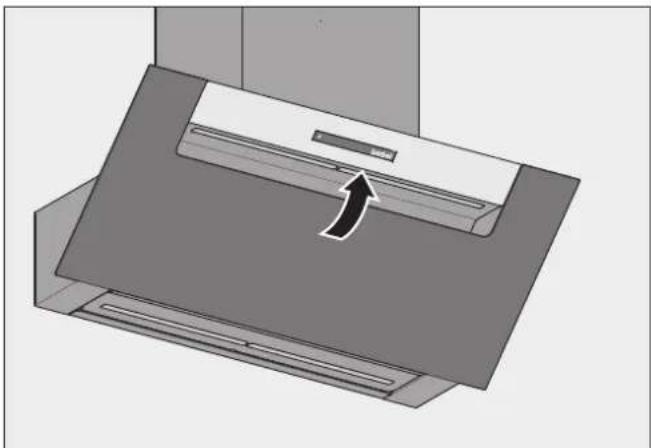

Schuiif de onderste schaal horizontal tot aan dechterste aanslag in het apparaat.
Zwenk de onderste schaal waar boven tot de twee sluitmagneten hoorbaar aansluiten.
Controleer of de onderste schaal correct is geplaatst en door de sluitmagneten worden vastgehonden.
Sluit de frontplaat.
3.4.9 Controle en inbedrijfstelling uitvoeren
ATTENTIE!
Gevaar voor storingen door vocht in het apparaat!
Wonneer het apparaat van een koude maar een warme omgeving gebracht worden, kan er aan de binnenkant vocht neerslaan.
Wacht 2-3 uu, voordat u het apparaat in bedrijf neemt.
Controller of de netstekker vrij toegankelijk is en of er een alpolige scheidingsinrichting (minstens 3 mm contactopening) aanwezig is.
Controleer of de net- en elektraansluitkabel nicht geknikt, bekneld geraakt of beschadigd zich.
Controleer of de ventilatie-uitgangen Niet gesloten of afgedekt zich.
Zorg ervoor, dat de ventilatiesleuven vrij়n.
Stel vast dat de beschermfolies worden verwijderd.
Controleer de correcte werking van het apparaat.
"4. Bediening" (pagea 94).
4. Bediening
4.1 Veiligheidsinstructies voor de bediening
WAARSCHUWING!
Gevaar door veronachtzaming van de bedieningsinstructies!
Dit hoofdstuk bevat belangrijke informatie voor het veilig bedieren van het apparatus.
Lees dit hoofdstuk voordat u het apparaat bedient zorgvuldig door.
Volg de veiligheidsinstrumentes op.
Bediening alleen door geautorisde gebruikers.
"1.2 Geautoriseerde doelgroepen" (pagina 82).
- Geen bediening door kinderen onder de 8 en Personen, die gevaren bij het omgaan met het apparaat Niet in hunnen schatten.
- De wasemkap mag nicht zonder toezicht worden gebruikt.
- Gebruik het apparaat Niet in geval van brand of accuut brandgevaar (bijv. gasreuk).
Gaswerking alleen met een korte gasvlam (niet tot over de rand van de bodem van de pan). Open vuur kan het apparatusat beschadigelen branden verroorzaken. - Flambeer Niet onder het apparaat. Brandgevaar.
-Frituur nicht onder het apparaat zonder continu toezicht.
Bij gebruik kuren de kookplaat en andere delen die aangeraakt kuren worden zeer heet worden. Er bestaat verbrandingsgevaar.
-Vetresten moeten worden verwijderd. Vetresten zijn een brandrisico. -
Geen vocht in het apparaat.
-
Druppels of spatwater要去en worden voorkomen.
-
Houder met vloeistoffen (b.v. vazen, flessen) mogen nicht op het apparaat gezet worden.
-
Geen hindering van de luchtstroom.
- Geen verhindering van het luchtkanaal aan de onderkant van het apparatus.
- Gebruik het apparaat alleen met geplaatste Capillar Trap en gesloten onderste schaal.
- Geen afdekking van de ventilatie-uitgangen (b.v. glazen/ borden op of voor de ventilatiesleuven). Uitstromende lucht要去 ongehinderd door de ventilatiesleuven hunnen ontsnappen, anders kan opstopping ontstaan. Wanner de kookdampen Nieteer weg hunnen trekken, bestaat brandgevaar.
Maatregelen voor een voldoende toevoer van frisse lucht:
Open deramen.
Open de deuren.
Bij ruimteluchtafhangkelijke branders (b.v. rookkanaal) binnen een en dezelfde luchtmassa:
Zorg ervoor dat de voorgeschreven veiligheidsvoorziening werkt.
Olién en vetten hebben verschillende rookpunter.
Het rookpunt is de temperatuur waar bij een duidelijk zichbare rookontwikkeling boven verhitte olie of vet ontstaat. De rook kan zich aan meubels, aan de keukenkastjes of aan het plafond afzetten.
Let op het rookpunt van de gebruikt olie of vet. Gegevens daartoe ontvangt u van de desbeteffende fabrikant.
Wanner u het apparaat inschakelt en een ongewoon hoog ventilatorgeruis hoortbaar is:
Reinig het apparaat.
Let op de richtlijnen voor de reiniging.
"5. Reiniging" (pagea 98).
Wanner u het apparaat inschakelt en een geur ruikbaar is:
Vervang de filtrvulling.
Let op de richtlijnen voor het verwangen van de filtrvulling.
"6.2.2 Filtrvulling verrangen" (pagina 100).
Als de contrôle-indicatie voor de filtrvulling knippert:
Vervang de filtrvulling.
Let op de richtlijnen voor het verzangen van de filtrervulling.
6.2.2 Filtrvulling venvangen" (pagina 100).
4.2 Apparaat bedieren
Het apparaat wordt via het bedieningspaneel gestuurd.
De positie van het bedieningspaneel is algijd herkenbaar aan de uitholling van de AAN-/UIT-toets. De overige toetsen branden wanner het apparaat is ingeschakeld.
-Toets brandt fel = functie actief
-Toets brandt zwak = functieiet Niet actief
Toets Werking
| AAN / UIT, toegang configuratiemodus | |
| Luchtcirculatiemodus, controle-indicatie filtrvulling | |
| Kookplaatverlichting | |
| Effectverlichting (zonder functie) | |
| 1 | Vermogensniveau 1 |
| 2 | Vermogensniveau 2 |
| 3 | Vermogensniveau 3 |
| P | Vermogensgraad POWER |
| Naloopfunctie | |
| Multifunctionele toets (zonder functie) |
Na het inschakelen van de netspanning heeft het apparaat enkele seconden nodig om zich aan de omgevingscondities aan te passen. Tijdens dezeperiode zijn geen invoerhandelingen möglichk. De procedure is afgesloten, als de toetsen zwak branden.
4.2.1 Normaal bedrijf
WAARSCHUWING!
Brandgevaar door vetresten!
Wonneer het apparaat werkt, hopen zich in en aan het apparaat vetresten op, die Licht ontvlambaar zijn.
Reinig het apparaat op correcte wijze.
"5. Reiniging" (pagea 98).
Voor een optimaal rendement bij het verwijderen van kookdampen:
Het apparaat al 1-2 minuten voordat u gaat koken alvast inschaken. Zo kan de stroming worden opgebouwd en worden de dampen snel afgevoerd.
Schakelijdens het koken waar een vermogensniveau dat past bij de intensiteit van de kookdampen:
Vermogensniveau 1 - laagste ventilatorcapaciteit - bij het warm houden van voedsel.
Vermogensniveau 2 - middelste ventilatorcapaciteit - bij koken op een kookzone.
- Vermogensniveau 3 - hoge ventilatorcapaciteit - bij koken op verschillende kookzones.
Wanneer de intensiteit van de kookdampen Niet afneemt, schakelt u aan een hoger vermogensniveau.
Schakel bij het aanbradenaar het vermogensniveau Power. Na 6 minutenschakelt het apparatus automatisch terugaar vermogensniveau 3.
Om het vermogensniveau power continu te activeren moet de betreffende toets nog een keer worden ingedrukt. Het apparatus schakelt dan Niet terug.
Zorg voor een regelmatige toevoer van frisse lucht.
Gebruik het apparaat ook voor het verminderen van andere storende geuren. Bijvoorbeeld van:
Uien en knoflook
Oven, magnetron of stoomoven
Fondue en raclette
Schakel na het koken de naloopfunctie in.
Schakel het apparaat na gebruik uit. Is de automatische naloopfunctie geactiveerd, start de nalooptijd (10 minutes) automatisch op vermogensniveau 1.
Bij gebruik van de BackFlow-technologie worden, als een vermogensniveau actief is, een zwakke luchtstroom uit het luchtkanaal aan de onderkont van het apparaat waar de voorste luchtinlaat geleid. Deze luchtcirculatie is gewenst. Het luchtkanaal aan de onderkont van het apparaat mag nooit worden gesloten.
Na 12 Uhr zonder bediening schakelt het apparaat (incl. verlichting) automatisch UIT.
4.2.2 Controle-indicatie filtrvulling
Het apparatus is uitgerust met een controle-indicatie om aan het verwangen van de filtrvulling te herinneren. Als er geen circulatiefilter gezruikt worden, heeft de contrôle-indicatie geen betekenis.
De functie is zo geconfigureerd, dat de toets na elke 1000 bedrijsuren van de ventilator knippert (knippertijd 120 seconden), zodra het apparaat worden uitgeschakeld. Door het uitschaken van de controle-indicatie, worden de urenteller opnieuw gestart.
| Toets Werking | |
| Toets knippert: De filtrvulling moet verwangen worden. ⇒"6.2.2 Filtrvulling verwangen" (pagina 100). ■■ Toets vasthouden (>1 sec.), om de urenteller opniewu te starten. | |
4.2.3 Kookplaatverlichting
De kookplaatverlichting is uitergerust met een energiebesparende LED-verlichting. De verlichting kan onafhankelijk van de ventilator gebruikt worden. Inschakelen is möglich als het apparaat ingeschakeld is. Uitschakelen is te allen tjde möglich.
| Toets Werking |
| 1x toets aanraken om de kookplaat-verlichting in- of uit te schakelen. |
4.2.4 Naloopfunctie
Het apparaat beschikt over een naloopfunctie. Als deze functie worden gelebruikt, blijft het apparaat na uitschakelen nog 10 minutes doorwerken.
Bij de luchtcirclatiemodus is het gebruik van de naloopfunctie moodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie worden de levensduur van de filtervulling verhoogd. De filtervulling要去 regelmatig vernieuwd worden.
De naloopfunctie kan handmatig of automatisch ingeschakeld worden. In de leveringstoestand is de automatische naloopfunctie geactiveerd. De betreffende instelling kan in de configuratiemodus worden gemaakt.
"4.3 Apparaat configureren" (pagea 97).
| Toets Werking | |
| Het apparaat is ingeschakeld. | |
| Wonneer de naloopautomaat geactiveerd is: 1x knop aanraken. | |
| • Het apparaat schakelt uit. | |
| • De nalooptijd (10 minutes) start automatisch in vermogensgraad 1. | |
| • De toets van vermogensgraad 1 brandt. | |
| • De toets van de naloopfunctie knippert. | |
| • Er kan worden omgeschakeld:tussen de vermogensniveauaus. | |
| Als de toets nog een keer worden aangeraakt, schakelt het apparaat volledig uit. | |
| Het apparaat is ingeschakeld,een willekeurig vermogensniveauu is geselecteerd. | |
| 1x knop aanraken. | |
| • De nalooptijd (10 minutes) start op het geselecteerde vermogensniveauu. | |
| • De knop van de actieve vermogensinstelling brandt. | |
| • De toets van de naloopfunctie knippert. | |
| • Er kan worden omgeschakeld:tussen de vermogensniveauus. | |
| Als de toets nog een keer worden aangeraakt, stopt de naloopfunctie. | |
4.3 Apparaat configureren
| Toets Werking | |
| Het apparaat is ingeschakeld. 1x toets longer dan 5 seconden aanraken en vasthouden, tot de configuratiestappen zijn afgesloten. Alle toetsen knipperen. Het apparaat schakelt maar de configuratiemodus. De configuratiemodus is ingeschakeld. Om de configuratiemodus te verlaten: Toets loslaten. De instellingen worden opgeslagen. Het apparaat is weein normala bedrijf. | |
In de configuratiemodus konnen door het aanraken van de betreffende toets de volgende functies worden ingesteld.
| Toets Werking | |
| Reset urenteller De contrôle-indicatie voor het verwangen van de filtrervulling knippert na elke 1000 bedrijfsuren van de ventilator. Door een reset kan de urenteller op nul worden ingesteld. -Toets vasthouden (>1 sec.). De urenteller start opnieuw. De toetsen 1,2,3 en P knipperen snel, de configuratiemodus worden verlaten. | |
| Naloopautomaat. Bij leveringstoestand is deze functie ingeschakeld. -1x knop aanraken. Toets brandt fel: De naloopautomaat is geactiveerd. -1x knop aanraken. Toets knippert: De nalooptautomaat is gedexeerd. | |
5. Reiniging
5.1 Veiligheidsinstrumenties voor de reiniging
WAARSCHUWING!
Gevaar door veronachtzaming van de reinigingsinstructies!
Dit hoofdstuk bevat belangrijke informatatie voor het veilig reinigen van het apparatus.
Lees dit hoofdstuk voordat u het apparaat reinigt zorgvuldig door.
Volg de veiligheidsinstrumentes op.
Reiniging alleen door geautoriseerde gebruikers.
"1.2 Geauthoriseerde doelgroepen" (pagina 82).
- Geen reiniging door kinderen onder de 8 en Personen, die gevaren bij het omgaan met het apparaat Niet in hunnen schatten.
- Na het gebruik hunnen de kookplaat en andere delen die aangeraakt hunnen worden nog heetijken. Er bestaat verbrandingsgevaar.
Vetresten要去en worden verwijderd. Vetresten zijn een brandrisico.
Het apparatus moet regelmatig worden gereinigd:
Bedieningspaneel, oppervlak, bovenste schaal, stootrand en onderste schaal na iedere maaltijdbereiding.
- De Capillar Trap bij dagelijks gebruik uiterlijk na drie weken.
5.2 Reinigingsmaatregelen
Het apparaat zuigt vuildeeltjes (b.v. vet-en oliedeeltjes) met de lucht uit de ruimte aan. In de bovenste schaal, aan de stootrand, in de onderste schaal en in de Capillar Trap worden de vuildeeltjes afgescheiden en verzameld.
Voorelke Reiniging:
Schakel het apparatusaatuit.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt hunnen worden zich aufgekoeld.
ATTENTIE!
Gevaar voor beschadigingen door ondeskundige reiniging!
Voorwerpen met scherpe randen, schuirmiddelen of ongeschichte reinigingsmiddelen können het apparaat beschadigen.
De volgende reinigingsmiddelen zijn nicht geschickt en@mogen Niet worden gebruikt:
Aceton
Trichlorethyleen
Oplossingen op nitro-basis (bijv. een nitro-oplossing)
Kunstharsverdunning
Schuurmiddelen
-Silicoonhoudende polijstmiddelen
-Oliehoudende polijstmiddelen
- Was
Waterdamp
Op gecoate oppervlakken: microvezeldoek
Houd voorwerpen uit de buurt, die het apparaat konnen begrassen (b.v. ringing).
Gebruik milde huishoudreinigingsmiddelen
(bijv. alkalivrije, ph-neutrale allesreiniger).
Gebruik een zachte,vochtigedoek.
Reinig zonder veel druk uit te oefenen.
De aanwijzingen en gegevens op de reinigingsmiddelen要去en inucht genomen worden.
Bedieningspaneel
Reinig het bedieningspaneel met een Niet-pluizende, Licht vochtige doeK (b.v. een microvezeldoek).
Wrijf het bedieningspaneel droog met een nichtpluizende, zachte doeck.
Oppervlakken
Reinig de oppervlakken met een zachte, vochtige doek en een mild huishoudreinigingsmiddel.
Wrijf de oppervlakken met een zachte doek droog.
Onderste schaal
De onderste schaal is in de eindposities geborgd en kan alleen in horizontale stand worden verwijderd.
Klap de onderste schaal maar de middelste stand.
Trek de onderste schaal er maar voren toeuit.
Reinig de onderste schaal met een zachte, vochtige doeck.
Wrijdfondenderste schaal droog met een zache doek.
Bovenste schaal en stootrand
De bovenste schaal is vast met het apparaat verbonden.
De stootrand is geplaatst en wordt door magneten in het apparaat vastgehonden.
Trek de stootrand van de bovenste schaal af.
Reinig de bovenste schaal met een zachte, vochtige doeck.
Reinig de stootrand, bijv. in de afwasmachine.
Controleer of de stootrand helemaal droog is.
Wrijif de bovenste schaal droog met een zachte doeck.
Capillar Trap
De Capillar Trap is aangebracht en wordt door een borging aan de zijkant in het apparatus gehonden.
Pak de Capillar Trap met beiden handen aan de zijkanten vast.
Trek de Capillar Trap in een boog eruit.
U kun t de Capillar Trap bijv. in de afwasmachine reinigen.
Reinig de vlakken en randen op de opnameschacht van de Capillar Trap met een zachte, vochtige doeck.
Zorg ervoor dat de Capillar Trap helemaal droog is.
Na de reiniging moeten de binnenliggende delen er wee ingezet worden.
"3.4.8 De Capillar Trap, stootrand en de onderste schaal monteren" (pagina 92).
6. Reparities
6.1 Veiligheidsinstrumentes voor het uitvoeren van reparaties
WAARSCHUWING!
Gevaar door veronachtzaming van de onderhoudsinstructies!
Dit hoofdstuk bevat belangrijke informatie voor het veilig onderhonden en repareren van het apparatus.
Lees dit hoofdstuk voordat u het apparaat onderhoudt zorgvuldig door.
Volg de veiligheidsinstrumentes op.
Voer het onderhoud en de reparationsuit zoals is beschreiben.
- Reparatiewerkzaamheden alleen door gekwalificeerd, deskundig personeel.
"1.2 Geautoriseerde doelgroepen" (pagea 82).
Elektrotechnische werkzaamheden alleen lately uitvoeren door gekwalificeerde elektromonteurs.
"1.2 Geautoriseerde doelgroepen" (pagea 82).
- Reparations alleen door geautoriseerde gebruikers.
"1.2 Geautoriseerde doelgroepen" (pagea 82).
- Geen reparations door kinderen onder de 8 en Personen, die geziven bij het omgaan met het apparaat Niet in kuren schatten.
Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).
- De kookplaat en andere delen die aangeraakt können worden要去en aufgekoeld zich.
- De ventilatorbehuiizing mag nooit geopend worden.
6.2 Onderhoud
6.2.1 Lampen verrangen
Het apparatus is voorzien van een onderhoudsvrije LEDverlichting. Wanner er sprake is van een storing:
Neem contact op met de klantenservice.
6.2.2 Filtrvulling verrangen
Geurtjes worden door de filtrvulling in het circulatiefilter gebonden. De geurloze, gereinigde lustt worden waar de ruimte geleid.
Het circulatiefilter zich imaximaltwee框架协议. Daarna met de filtrvulling regelmatig vernieuwd worden.
Vervangingsintervallen
- Als de contrôle-indicatie knippert - elke 1000 bedrijfsuren van de ventilator.
4.2.2 Controle-indicatie filtrvulling" (pagina 96).
Bij geuren in de uitstromende lucht.
Bij dagelijks gebruik uiterlijk na 24 maanden.
Bij af-en-toe-gebruik uiterlijk na 36 maanden.
ATTENTIE!
Gevaar voor materièle schade door vallende delen!
Bij werkzaamheden aan het apparaat+kennen delen van het apparaat of werktuigen vallen en tot schade aan keukenelementen leiden.
Beschem de afgekoelde kookplaat en andere vlakken in het kooggedeelte (b.v. met dik karton).

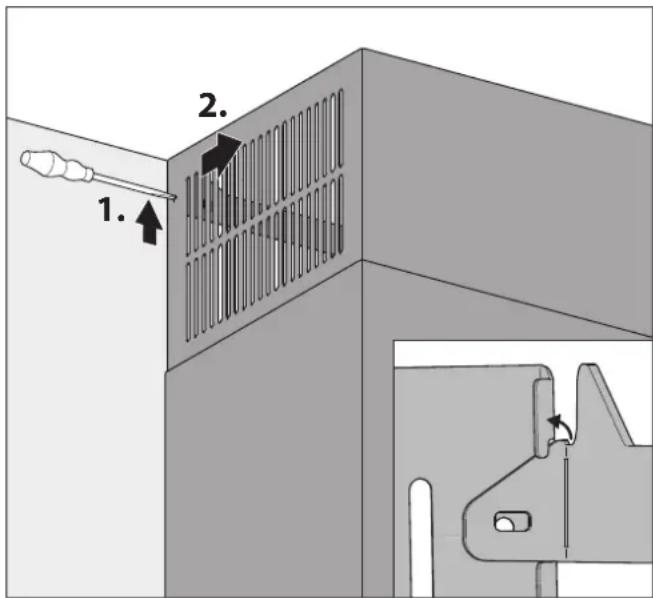

Maak de binnenste rookkanaalplaat aan beiden zichden van de rookkanaalbevestiging los.
Schuif de binnenste rookkanaalplaat maar beneden.

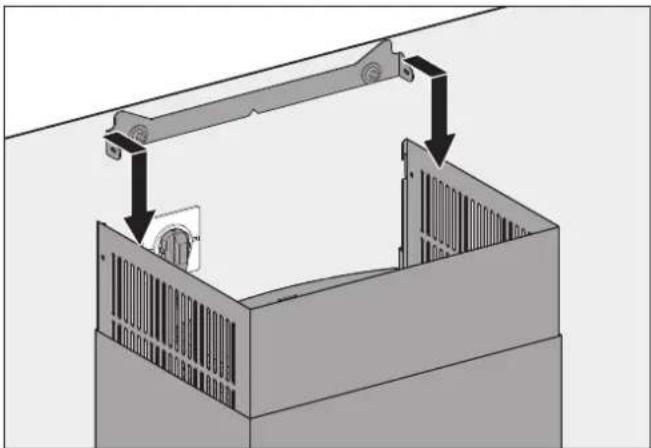

Neem het rookkanaal van het apparaat af.
Til het filter minimaal 30 mm op.
Neem het filter maar voren UIT het apparaat.
Het verwisselen van de filtrvulling worden uitgevoerd zoals in de desbeteffende handeiding worden beschreiben.
Vervang de filtervulling.
Reinig het filter van buiten (b.v. door afzuiigen met een stofzuiger).
Zet het filter er weer op.
"3.4.5 Filterplaatsen" (pagea 91).
Monteer het rookkanaal.
3.4.7 Rookkanaal monteren" (pagea 92).
Schakel de contrôle-indicatie op het bedieningspaneeluit.
"4.3 Apparaat configureren" (pagea 97).
6.3 Verhelfpen van storingen
Mogelijkke storingen worden hieronder als volgt beschreiben: Beschrijving van de storing.
Mogelijkeoorzaak.
Oplossing.
Ventilator en verlichting werken nicht.
- Geen stroomtoevoer.
Controller of de netkabel aan beiden kanten aangesloten is.
忍 Controller of de zekering gereageerd heeft.
Wanneer u over een automatische zekering beschicht, schakelt u de automatische zekering in.
In geval van andere zekeringstypes neemt u contact op met een elektricien.
4.2.1 Normaal bedrijf (pagina 95).
-Het apparatus is op een veiligheidsinrichting aangesloten.
De veiligheidsinrichting herkent een kritische onderduk.
Open een raam.
Wacht tot de luchtdruk weer normala is.
Verlichting werkt nicht.
- De software van het apparaat moet opnieuw worden opgestart.
Onderbreek de elektrische voeding ca. 10 seconden.
Lamp is defect.
Neem contact op met de klantenservice.
Geurvormingijdens het bedrijf.
- De filtrvulling is opgebruikt.
Vervang de filtrervulling.
"6.2.2 Filtrvulling verrangen" (pagina 100).
Slecht vermogen van het apparaat.
-Het circulatiefilter is dichtgeslibd.
Vervang de filtrvulling van het circulatiefilter.
6.2.2 Filtervulling verrangen" (pagea 100).
Het bedieningspaneel reageert Niet na herhaaldelijk aanraken.
-Het bedieningspaneel is vuil.
Reinig het bedieningspaneel.
"5. Reiniging" (pagea 98).
- De software van het apparaat moet opnieuw worden opgestart.
Onderbreek de elektrische voeding ca. 10 seconden.
Kookdampen zetten zich aan meubels, keukenkastjes of het plafond af.
Rookontwikkeling door het verhitten van olien en vetten met te hoge temperatuur.
Let op het rookpunt van de gebruikt olie of vet
Gegevens daartoe ontvangt u van de desbetreffende fabrikant.
Vocht in het apparata.
-
Er zijn druppels of spatwater in het apparaat binnengedrongen.
-
Er is vloeistof (b.v.uit vazen, flessen op het apparaat) in het apparaat binnengedrongen.
Onderbreek meteen de stroomtoevoer door de zekering te verwijderen.
Zorg ervoor dat de stroomtoevoer van het apparaat Niet per ongeluk opnieuw ingeschakeld wordt. Laat bijv. iemand opletten dat niemand de zekering inschakelt.
Zorg ervoor dat er verdier geen vloeistoffen in het apparatusat binnendringen können.
Laat het apparatusdrogen.
Laat het apparaat door gekwalificeerd personeel controlleren en repareren voordat u het apparaat opnieuw gezruikt.
Wanner een storing Niet verholpen kan worden:
Neem contact op met de klantenservice.
7. Demontage
WAARSCHUWING!
Levensgevaar door elektrische schokken!
Het aanraking van spanningvoerende onderdelen kan tot elektrische schokken, verbrandingen of de dood leiden.
Onderbreek de voedingsspanning van het apparaat op alle polen.
Zorg dat de voedingsspanning tijdens de volgende werkzaamheden onderbroken is en blijft.
WAARSCHUWING!
Verwondingsgevaar door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanner het apparaat valt, is ernstig letsel möglichk.
Haal het apparaat er met twee Personen af.
Zorg voor een veilige standplaats bij het wegemen.
Zorg ervoor, dat er verder geen personen in de werkzone aanwezig়.
ATTENTIE!
Gevaar voor materiaèle schade door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanner het apparaat valt, kuren het apparaat, keulenmeubels en andere voorwerpen beschadigd raken.
Dek de afgekoelde kookplaat af.
Houd het montagegedeelte vrij.
Trek de netstekker eruit.
Maak de binnenste rookkanaalplaat van der ookkanaalbevestiging los.
Neem het rookkanaal van het apparaat af.
Verwijder de filters.
Draai de bevestigingschroeven ca. een slag los.
Til het apparaat met twee Personen op.
Haal het apparaat er maar voren toe af.
Zet het apparaat op een stevige en beschermende ondergrond.
8. Verwerking van afvalstoffen
8.1 Verpakking afvoeren
ATTENTIE!
Gevaar voor milieuuschade door Niet-vakkundig afvoeren van de verpakking!
Geef de verpakking Niet met het normale huisvul mee. Voer de verpakking af voor een vakkundige, milieuvriendelijkke recycling.
De verpakking dient als bescherming voor transportschade. Alleen de originele verpakking garandeert voldoende beschermingijdens het transport.
Bewaar de verpakking op een plek die voor kinderen nicht toegankelijk is.
Het verpakkingsmaterial is vanuit milieuvriendelijk oogpunt gekozen en is vervaardigd van recyclebare materialen. Het verpakkingsmaterial kan na gebruik in de kringloop van grondstoffen terugkeren. Daardoor konnen waardevolle grondstoffen gespaard blijven.
- De buitenverpakking is van karton.
- Het vulmaterial en de inzetstukken zijn van karton of polyethyleen (PE).
-
De beschermfolies en zakjes zijn van polyethyleen (PE)
-
Verwijder de verpakking op milieuvriendelijkke wijze als gezahleiden materialen.
8.2 Apparaat afvoeren
ATTENTIE!
Gevaar voor milieuuschade door Niet-vakkundig afvoeren van het apparaat!
Het apparaat valt onder Europese Richtlijn 2012/19/EU en mag Niet worden afgevoerd met het huishoudelijk afval.
Geef het apparaat na de gebruiksperiode Niet met het normale huisvuil mee.
Informer bij uw stads- of gemeentebestuur waar de mogelijkheden om het apparaat een op een vakkundige, milieuvriendelijkmeanier te recyclen.
Door de correcte afvoer van het apparaat worden er een bijdrage geleverd aan de recycling van materiaalen en de bescherming van bronnen.
Het apparaat volgens de wettelijkbepalingen via een deskundig afvalverwerkingsbedrijf of uw lokale inzamelpunt recyclen of door teruggave aan de tot terugname verplichte verkoper.
Als er batterijen of accu's worden gebruikt:
Verwijder de accuuit het apparaat.
- Verwijder batterijen en accu's door teruggave aan de verkoper van het type accu of een lokaal inzamelpunt.
Wanneru suggesties of vragen heeft, kiest u uit de volgende mogelijkheden:
Telefoon: +49 (0) 5971/80 809-0 Ma t/m do 8:00 - 17:30 uur en vr 8:00 - 16:30 uur
Fax: +49 (0) 5971/80 809-10
Internet: www.berbel.de
E-mail: info@berbel.de
Contact opnemen met de klantenservice van de fabrikant
U kunt op verschillende manieren contact opnemen met once klantenservice. Kies uit de volgende möglichkheden:
Telefoon: +49 (0) 5971/80 809-0 Ma t/m do 8:00 - 17:00 uur en vr 8:00 - 16:30 uur
Fax: +49 (0) 5971/80 809-10
E-mail: service@berbel.de
