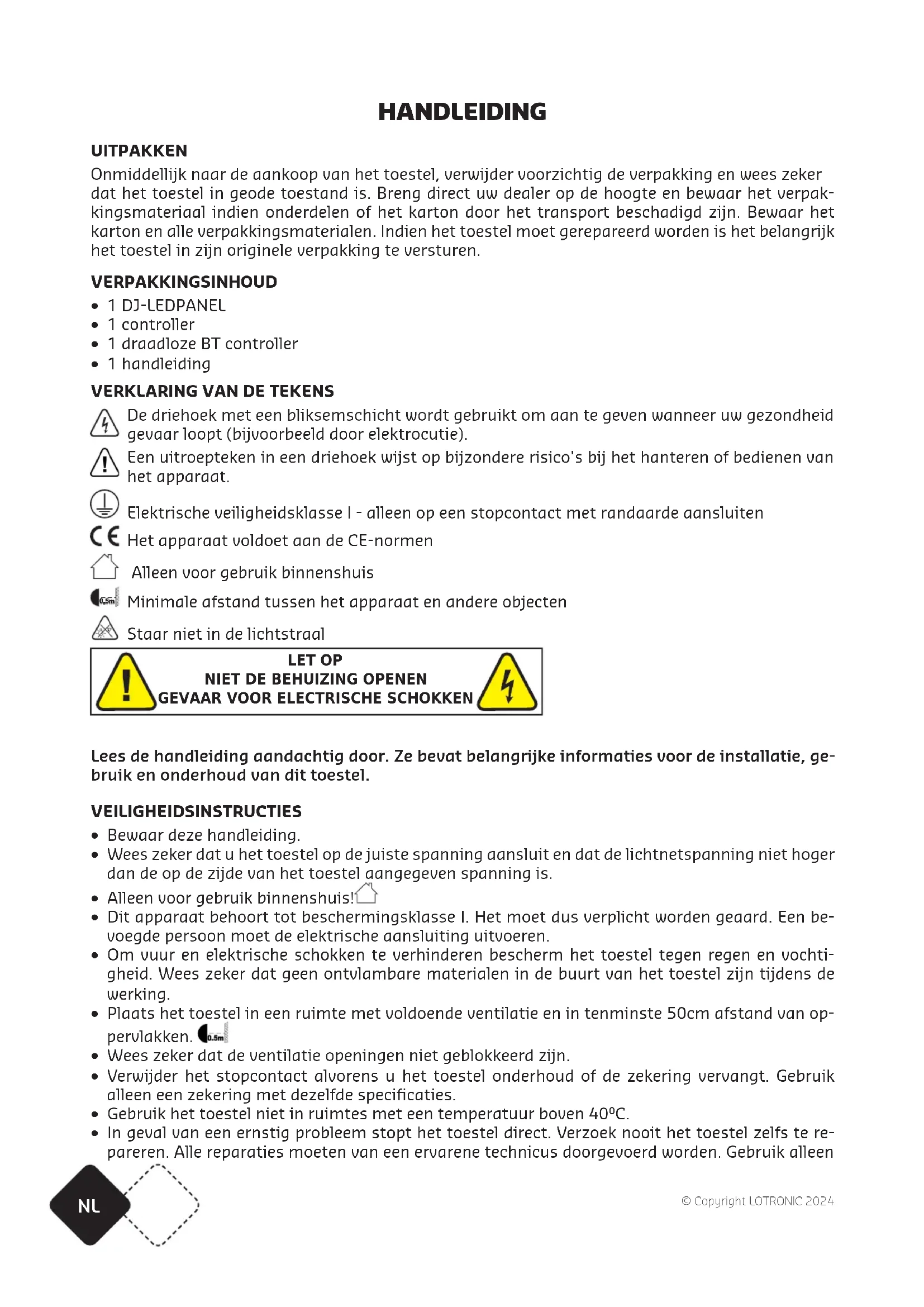

GEBRUIKSAANWIJZING DJLEDPANEL AFX

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie). Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat. Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten Het apparaat voldoet aan de CE-normen Alleen voor gebruik binnenshuis 0.5m Minimale afstand tussen het apparaat en andere objecten Staar niet in de lichtstraal LET OP

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, ge- bruik en onderhoud van dit toestel. VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.

• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.

• Alleen voor gebruik binnenshuis!

• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een be- voegde persoon moet de elektrische aansluiting uitvoeren.

• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochti- gheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van op- pervlakken.

• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.

• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specicaties.

• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.

• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re- pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleenNL21 www.afx-light.com onderdelen met dezelfde specicaties.

• Sluit het toestel niet op een dimmer pack aan.

• Nooit het netsnoer beschadigen of platdrukken.

• Nooit aan de kabel trekken.

• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)

• De led's zijn niet verwisselbaar. Als zij defect zijn, moet het apparaat worden weggegooid. Het apparaat is niet bedoeld voor huishoudelijk gebruik.

• Als de externe exibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwali- ceerd persoon om gevaar te voorkomen.

• Beschadigde lenzen, behuizing of uv-lter onmiddelijk vervangen.

ONTKOPPELING VAN HET NET

Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn. BESCHRIJVING VAN DE CONTROLE-EENHEID OP HET VOORPANEEL

1. Bluetooth-signaalsensor

2. MIC voor geluidsgestuurde bediening

3. POWER-led: licht op wanneer de eenheid aan staat

4. SIGNAL-led: licht op wanneer de eenheid een signaal ontvangt

5. Bedieningspaneel met LCD-scherm en bedieningsknoppen

6. SD-kaartingang: sluit de meegeleverde SD-kaart aan die alle afbeeldingen en video's bevat

BESCHRIJVING VAN DE CONTROLE-EENHEID OP HET ACHTERPANEEL

1. Audio-uitgang via 3,5 mm-aansluiting: sluit de uitgang aan op een actieve box, enz. om naar

het geluid van de video's op de SD-kaart te luisteren

2. POWER OUT: DC- en signaaluitgang. Sluit deze kabel aan op het eerste LED-paneel

3. Alleen DC-uitgang

4. DMX OUT: 3-pins XLR-connector die het DMX-signaal naar een andere eenheid in mas-

ter-slave-modus stuurt

5. POWER IN: sluit de meegeleverde netadapter aan op deze ingang en het andere uiteinde op

een geschikt stopcontact met aardverbinding

6. DMX IN: 3-pins XLR-connector voor aansluiting op een DMX-controller

7. AAN/UIT-schakelaar

GEBRUIKSAANWIJZING Bedieningspaneel (5) Het bedieningspaneel maakt het mogelijk om instellingen te maken. Het heeft een klein LCD-scherm en vier knoppen, die hieronder worden beschreven. Knopfunctie <MENU>: Scrolt door het eerste niveau van opties of verlaat het huidige menu of de huidige functie <UP>: Navigeert omhoog door de menulijst of verhoogt de numerieke waarde in een functie <DOWN>: Navigeert omlaag door de menulijst of verlaagt de numerieke waarde in een functie <ENTER>: Schakelt het momenteel weergegeven menu in of stelt de momenteel geselecteerde waarde in voor de huidige functieNL 22 © Copyright LOTRONIC 2024 MENUSTRUCTUUR Mode Functie Waarde Omschrijving SYS SdAd 001-512 DMX-adresinstelling d-CH 8 CH 8-kanaals DMX-modus Page P1L/P1R/P2/P4 Enkel paneel (links)/Enkel paneel (rechts)/2 panelen/4 panelen ACT A001-A035 SP/ST/FC/FR/FG/FB/CC Raadpleeg hoofdstuk "Functies van het bedie- ningspaneel in de "ACT"-modus" A036-A041 SP A042-A047 SP A048 1-201 Video bestanden (SD kaartje)

GELUIDSGESTUURDE/AUTOMATISCHE MODUS

Stel het bedieningspaneel in op Tekst scrollen, stroboscoop, kleurverandering, fadesnelheid of geluid actief en u kunt de letterkleur aanpassen in het digitale menu.

Sluit de bedieningseenheden aan via de DMX IN- en OUT-connectoren. Alle eenheden volgen de mastereenheid. DMX-BESTURING Sluit de bedieningseenheid aan op een DMX-console en stel het DMX-adres in.

BEDIENING Gebruik de 4 knoppen om de draadloze afstandsbediening te bedienen Modus Funcie Waarde Omschrijving Action Text A001-A041 Raadpleeg hoofdstuk "Functies van het bedie- ningspaneel in de "AC- T"-modus" Effect A042-A047 SD card (video) A48 DMX DMX Met aangesloten DMX controller

DMX DRAADLOZE BEDIENING

De controller kan worden aangesloten op een DMX-controller om draadloze signalen naar een on- beperkt aantal DJ-LEDPANELs te sturen. Selecteer de gewenste functie op de DMX-controller en de draadloze BT-controller stuurt het si- gnaal naar de units.NL23 www.afx-light.com
