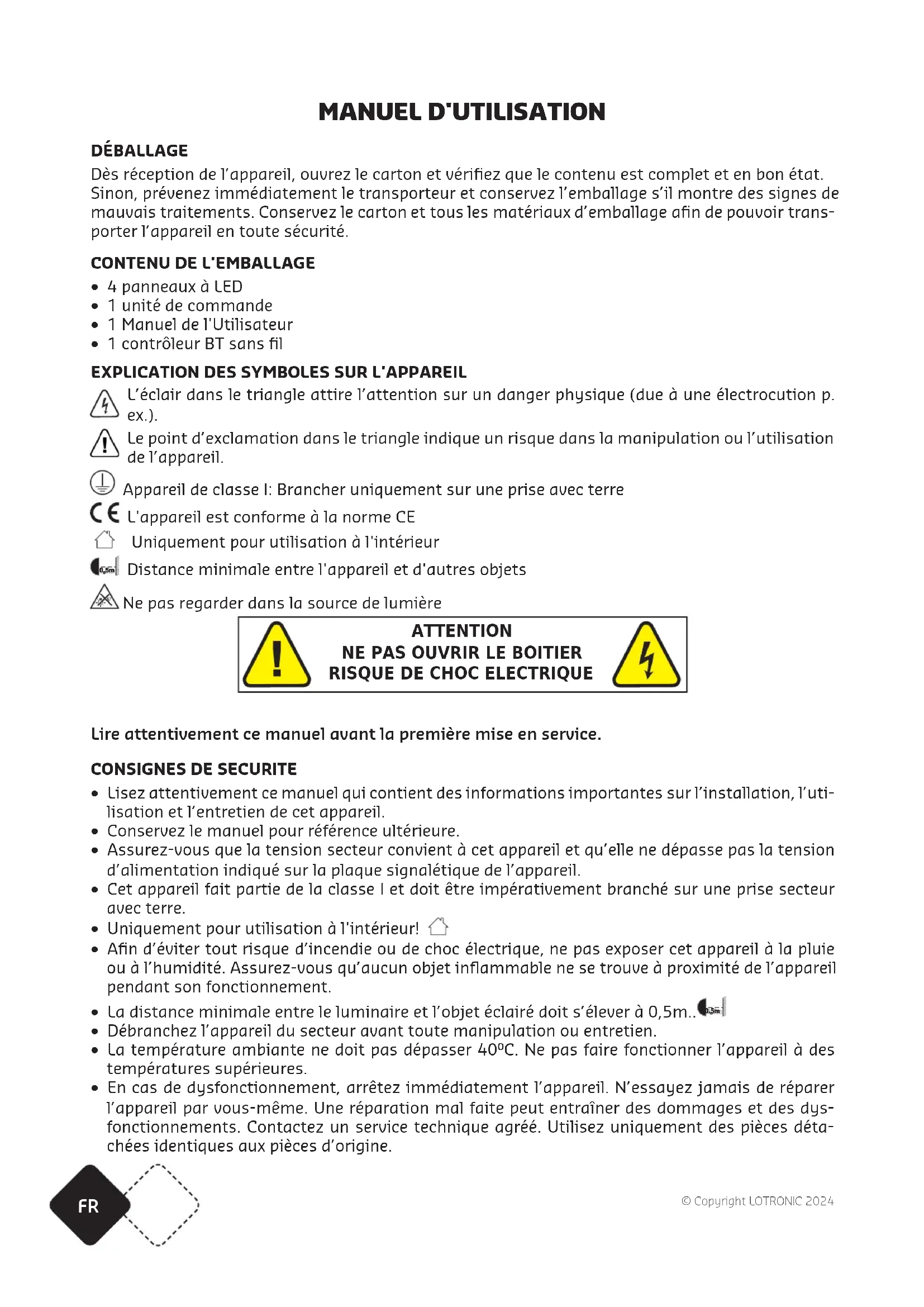

MODE D'EMPLOI DJLEDPANEL AFX

• 1 Manuel de l'Utilisateur

• 1 contrôleur BT sans l

EXPLICATION DES SYMBOLES SUR L'APPAREIL

L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p. ex.). Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil. Appareil de classe I: Brancher uniquement sur une prise avec terre L'appareil est conforme à la norme CE Uniquement pour utilisation à l'intérieur 0.5m Distance minimale entre l'appareil et d'autres objets Ne pas regarder dans la source de lumière ATTENTION

Lire attentivement ce manuel avant la première mise en service.

CONSIGNES DE SECURITE

• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti- lisation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation indiqué sur la plaque signalétique de l’appareil.

• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur avec terre.

• Uniquement pour utilisation à l'intérieur!

• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil pendant son fonctionnement.

• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m.. 0.5m

• Débranchez l’appareil du secteur avant toute manipulation ou entretien.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys- fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta- chées identiques aux pièces d’origine.FR13 www.afx-light.com

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Ne pas exposer vos yeux à la source lumineuse.

• La source lumineuse de cet appareil d’éclairage n’est pas remplaçable. Lorsqu’elle arrive en n de vie, tout l’appareil doit être remplacé. Cet appareil n’est pas destiné à un usage domestique.

• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..

• Remplacez immédiatement les lentilles, le boîtier ou le ltre UV s'ils présentent des dommages.

DISPOSITIF DE COUPURE

Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce dispositif doit rester facilement accessible à tout moment.

DESCRIPTION DE LA FACADE DU CONTROLEUR

1. Capteur de signal Bluetooth

2. MICRO pour un fonctionnement contrôlé par le son

3. Led POWER : s’allume lorsque l’appareil est allumé

4. Led SIGNAL: s'allume lorsque l'unité reçoit un signal

5. Panneau de commande avec écran LCD et boutons de commande

6. Entrée carte SD : branchez la carte SD fournie qui contient toutes les photos et vidéos

DESCRIPTION DE L'ARRIERE DU CONTROLEUR

1. Sortie audio via Jack 3,5 mm : connectez la sortie sur une enceinte active, etc. pour écouter le

son des vidéos sur la carte SD

2. POWER OUT : sortie CC et signal. Reliez ce câble au premier panneau LED

3. Sortie CC uniquement

4. DMX OUT : connecteur XLR 3 broches qui envoie le signal DMX à un autre appareil en mode

5. POWER IN : connectez l'adaptateur secteur fourni à cette entrée et l'autre extrémité à une

prise secteur appropriée avec connexion à la terre.

6. DMX IN : connecteur XLR 3 broches pour connexion à un contrôleur DMX

FONCTIONNEMENT BOUTONS DE COMMANDE (5) Le panneau de contrôle permet d'effectuer les réglages. Il dispose d'un petit écran LCD et de quatre boutons, décrits ci-après. Fonctions des Touches <MENU>: Fait déler le premier niveau d’options ou quitte le menu ou la fonction en cours <UP> : Navigue vers le haut dans la liste des menus ou augmente la valeur numérique dans une fonction <DOWN> : Navigue vers le bas dans la liste des menus ou diminue la valeur numérique dans une fonction <ENTER> : Active le menu actuellement afché ou dénit la valeur actuellement sélectionnée dans la fonction actuelle.FR 14 © Copyright LOTRONIC 2024

Mode Fonction Valeur Description SYS SdAd 001-512 Conguration de l'adresse DMX d-CH 8 CH Mode DMX 8 canaux Page P1L/P1R/P2/P4 Panneau simple (gauche)/Panneau simple (droite)/2 panneaux/4 panneaux ACT A001-A035 SP/ST/FC/FR/FG/FB/CC Veuillez vous référer au chapitre "Fonctions du pan- neau de commande en mode "ACT"" A036-A043 SP A044-A049 SP A050 1-201 Fichiers vidéo (carte SD)

MODE AUTOMATIQUE / ACTIVE PAR LE SON

Réglez le panneau de commande sur Délement de texte, stroboscope, changement de couleur, vitesse de fondu ou son actif et vous pouvez régler la couleur de la police dans le menu numérique.

Connectez les contrôleurs via les connecteurs DMX IN et OUT. Tous les appareils suivront le maître.

Branchez le contrôleur sur une console DMX et réglez l'adresse DMX.

1. Indicateur de signal Bluetooth

2. Indicateur de signal d'alimentation

3. Bouton marche/arrêt

5. Panneau de contrôle

8. Entrée 5V pour charger la batterie intégrée

FONCTIONNEMENT Utilisez les 4 boutons pour commander les panneaux à LED.

Action Text A001-A041 Veuillez vous référer au chapitre "Fonctions du panneau de commande en mode "ACT"" Effect A042-A047 SD card (video) A48 DMX DMX Si branché sur une console DMX laire

CONTRÔLE SANS FIL DMX

Le contrôleur BT peut être connecté à une console DMX pour envoyer des signaux sans l à un nombre illimité de DJ-LEDPANELs. Sélectionnez la fonction désirée sur la console DMX et le contrôleur BT sans l enverra le signal aux appareils connectés.FR15 www.afx-light.com
