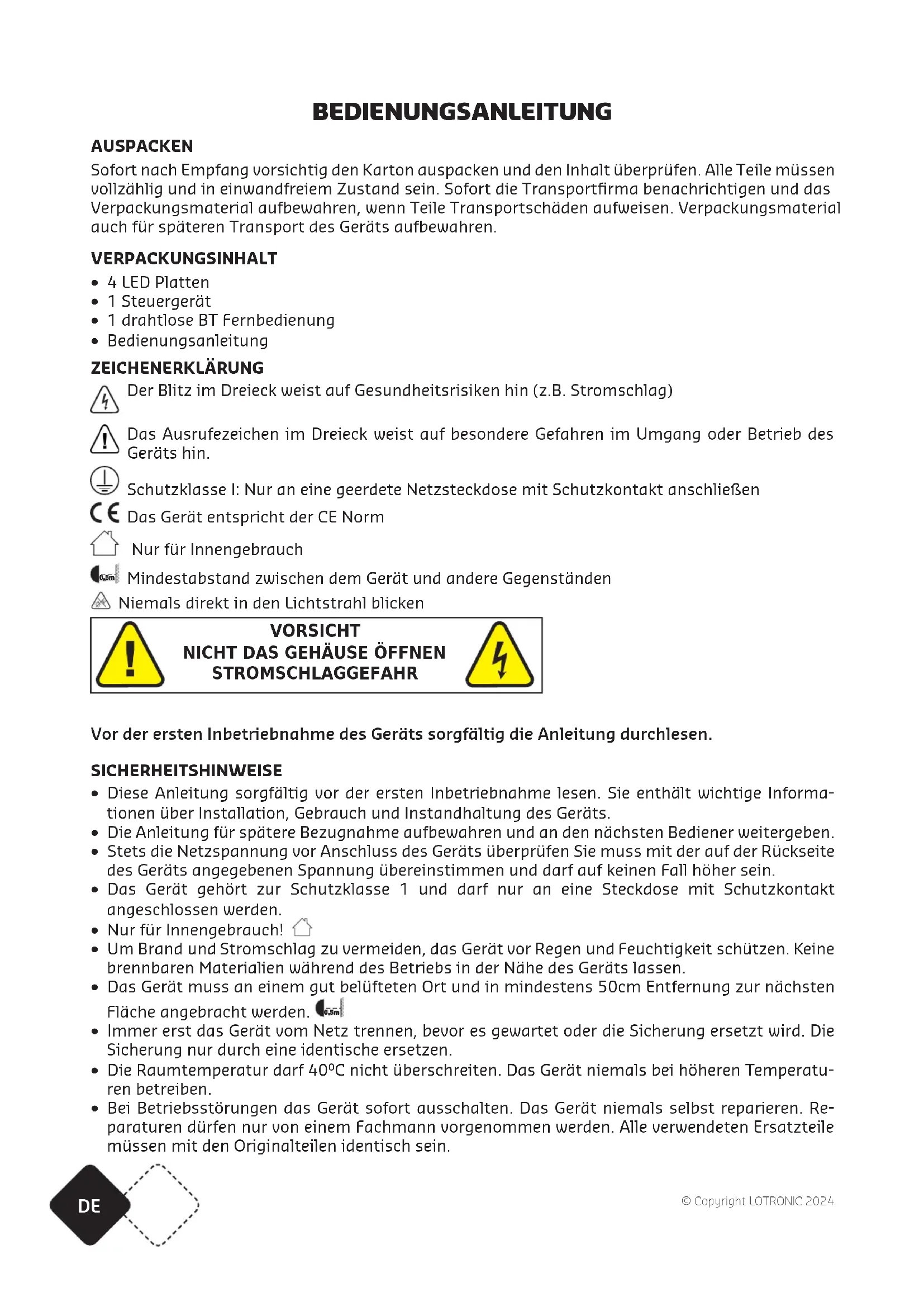

BEDIENUNGSANLEITUNG DJLEDPANEL AFX

• 1 drahtlose BT Fernbedienung

• Bedienungsanleitung ZEICHENERKLÄRUNG Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag) Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des Geräts hin. Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen Das Gerät entspricht der CE Norm Nur für Innengebrauch 0.5m Mindestabstand zwischen dem Gerät und andere Gegenständen Niemals direkt in den Lichtstrahl blicken VORSICHT

NICHT DAS GEHÄUSE ÖFFNEN

STROMSCHLAGGEFAHR Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen. SICHERHEITSHINWEISE

• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informa- tionen über Installation, Gebrauch und Instandhaltung des Geräts.

• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.

• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt angeschlossen werden.

• Nur für Innengebrauch!

• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.

• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche angebracht werden. 0.5m

• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur durch eine identische ersetzen.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperatu- ren betreiben.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Re- paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen identisch sein.DE17 www.afx-light.com

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken. Das kann bei empndlichen Personen zu epileptischen Anfällen führen.

• Das Leuchtmittel ist nicht austauschbar. Wenn es defekt ist, muss das Gerät entsorgt werden. Das Gerät ist nicht für den Hausgebrauch bestimmt.

• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.

• Beschädigte Linse, Gehäuse oder UV-Filter sofort ersetzen. Netztrennungsvorrichtungen Die Steckdose muss in der Nähe des Geräts installiert und leicht zugänglich sein.

BESCHREIBUNG DER VORDERSEITE DER STEUEREINHEIT

1. Bluetooth-Signalsensor

2. MIC für musikgesteuerten Betrieb

3. POWER-LED: leuchtet, wenn das Gerät eingeschaltet ist

4. SIGNAL-LED: leuchtet, wenn das Gerät ein Signal empfängt

5. Bedienfeld mit LCD-Display und Steuertasten

6. SD-Karteneingang: Stecken Sie die mitgelieferte SD-Karte ein, auf der sich alle Bilder und

BESCHREIBUNG DER RÜCKSEITE DER STEUEREINHEIT

1. Audioausgang über 3,5-mm-Buchse: Verbinden Sie den Ausgang mit einer aktiven Box usw.,

um den Ton der Videos auf der SD-Karte anzuhören

2. POWER OUT: DC- und Signalausgang. Verbinden Sie dieses Kabel mit dem ersten LED-Panel

4. DMX OUT: 3-poliger XLR-Anschluss, der das DMX-Signal im Master-Slave-Modus an ein an-

5. POWER IN: Schließen Sie das mitgelieferte Netzteil an diesen Eingang und das andere Ende an

eine geeignete Netzsteckdose mit Erdungsanschluss an

6. DMX IN: 3-poliger XLR-Anschluss zum Anschluss an einen DMX-Controller

BEDIENUNGSANLEITUNG Bedienfeld (5) Über das Bedienfeld können Sie Einstellungen vornehmen. Es verfügt über einen kleinen LCD- Bildschirm und vier Tasten, die im Folgenden beschrieben werden. Tastenfunktion <MENU>: Blättern Sie durch die erste Ebene der Optionen oder verlassen Sie das aktuelle Menü oder die aktuelle Funktion <UP>: Navigieren Sie nach oben durch die Menüliste oder erhöhen Sie den numerischen Wert, wenn Sie sich in einer Funktion benden <DOWN>: Navigieren Sie nach unten durch die Menüliste oder verringern Sie den numerischen Wert, wenn Sie sich in einer Funktion benden <ENTER>: Aktivieren Sie das aktuell angezeigte Menü oder setzen Sie den aktuell ausgewählten Wert in die aktuelle FunktionDE 18 © Copyright LOTRONIC 2024 MENÜSTRUKTUR Modus Funktion Wert Beschreibung SYS SdAd 001-512 DMX-Adresseinrichtung d-CH 8 CH 8-Kanal-DMX-Modus Page P1L/P1R/P2/P4 Einzelpanel (links)/Einzelpanel (rechts)/2 Panels/4 Panels ACT A001-A035 SP/ST/FC/FR/FG/FB/CC Bitte beachten Sie das Kapitel „Bedienfeldfunktionen im „ACT“-Modus“ A036-A041 SP A042-A047 SP A048 1-201 Videodateien (SD-Karte) MUSIKSTEUERUNG/AUTOMATIKMODUS Stellen Sie das Bedienfeld auf Textlauf, Stroboskop, Farbwechsel, Überblendgeschwindigkeit oder musikaktiv ein und Sie können die Schriftfarbe im digitalen Menü anpassen. MASTER-/SLAVE-MODUS Verbinden Sie die Steuergeräte über die DMX IN- und OUT-Anschlüsse. Alle Geräte folgen dem Mas- tergerät. DMX-STEUERUNG Verbinden Sie das Steuergerät mit einer DMX-Konsole und richten Sie die DMX-Adresse ein.

BETRIEB DES DRAHTLOSEN BT-CONTROLLERS

BESCHREIBUNG DES OBEREN BEDIENFELDS

1. Bluetooth-Signalanzeige

2. Stromsignalanzeige

8. Ladegerät-Eingang

BETRIEB Verwenden Sie die 4 Tasten, um die drahtlose Fernbedienung zu bedienen. MENU MAP Modus Funktion Wert Beschreibung Action Text A001-A041 Bitte beachten Sie das Kapitel „Bedienfeldfunk- tionen im „ACT“-Modus“ Effect A042-A047 SD card (video) A48 DMX DMX Mit angeschlossenem DMX Kontroller DMX-FUNKSTEUERUNG Der Controller kann an einen DMX-Controller angeschlossen werden, um Funksignale an eine unbe- grenzte Anzahl von DJ-LEDPANELs zu senden. Wählen Sie die gewünschte Funktion auf dem DMX-Controller aus und der drahtlose BT-Controller sendet das Signal an die Geräte.DE19 www.afx-light.com
