GEBRUIKSAANWIJZING Lumen Ring RGB ROLLEI

Voor het eerste gebruik

Lees voordat u het apparaat voor het eerst gebruikt de gebruiksaanwijzing en de veiligheidsinstructies zorgvuldig door.

Bewaar de gebruiksaanwijzing bij het apparaat voor later gebruik. Als andere mensen dit apparaat gebruiken, stel deze instructies dan aan hen beschikbaar. Als u het apparaat doorgeeft aan derden, dan hoort deze handleiding bij het apparaat en dient u deze mee te leveren.

Beoogd gebruik

Dit apparaat is alleen ontworpen voor foto- en videoverlichting. Het mag niet voor andere doeleinden worden gebruikt, en in het bijzonder niet voor de verlichting van woonruimtes.

Verklaring van de symbolen

De volgende symbolen worden gebruikt in deze handleiding, op het LED-lampje, de voedingseenheid of op de verpakking.

Producten die met dit symbool zijn gemarkeerd, voldoen aan alle relevante communautaire voorschriften van de Europese Economische Ruimte.

Producten die met dit symbool zijn gemarkeerd, worden met gelijkstroom bediend.

Producten die met dit symbool zijn gemarkeerd, worden gebruikt met wisselstroom.

Producten met dit symbool hebben een extra of versterkte isolatie en voldoen aan beschermingsklasse II.

Alleen voor gebruik binnenshuis. Apparaten met dit symbool mogen alleen binnenshuis worden gebruikt (droge omgeving).

Producten met dit symbool hebben een positieve polariteit. Ze mogen alleen worden aangesloten op producten die ook een positieve polariteit hebben.

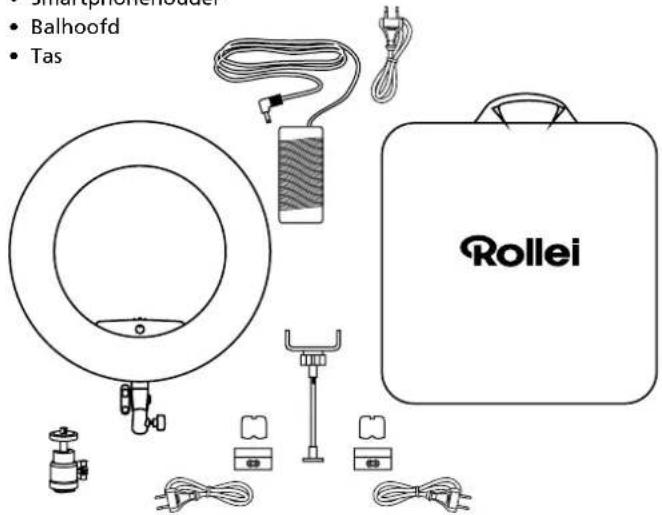

Leveringsomvang

• Rollei Lumen Ring RGB
• Voedingsadapter
  • 2x NP-F750/770 Li-Ion accu's
• Oplader voor NP-F750/770 Li-Ion accu's
• Smartphonehouder
• Balhoofd

• Tas

Smartphoneheader • Balhoofd • Tas Rollei

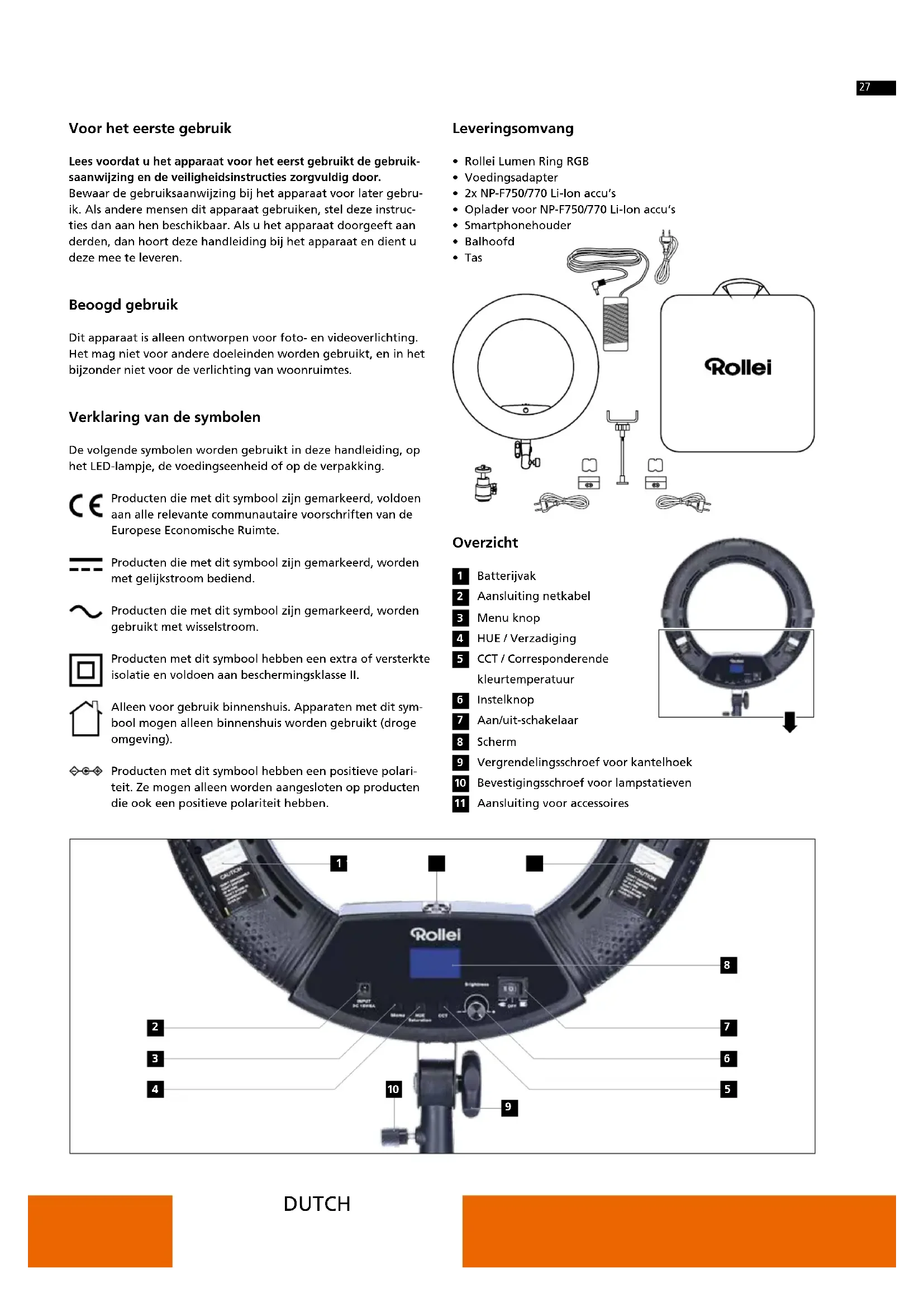

Overzicht

1 Batterijvak
2 Aansluiting netkabel
3 Menu knop
4 HUE / Verzadiging
5 CCT / Corresponderende kleurtemperatuur
6 Instelknop
7 Aan/uit-schakelaar
8 Scherm
9 Vergrendelingsschroef voor kantelhoek
10 Bevestigingsschroef voor lampstatieven
11 Aansluiting voor accessoires

• Te gebruiken met de voedingseenheid: Steek de stekker van de meegeleverde voedingsunit in het stopcontact. Schuif de netschakelaar naar het „-■symbool om het LED-lampje in te schakelen.
• Gebruik met oplaadbare batterijen: Plaats de meegeleverde oplaadbare batterijen in het batterijvak en schuif de netschakelaar naar het „■-symbool om het LED-lampje in te schakelen.
• Opmerking: Laad de batterijen voor het eerste gebruik volledig op. Gebruik altijd de originele lader om de batterijen op te laden.

Rollei Lumen App

Download de „Rollei Lumen“ app direct vanuit de App Store of de Google Play Store (iOS 9.0 of hoger, Android 5.0 of hoger).

Verbinding met de smartphone

1. Activeer Bluetooth ^® op uw smartphone
2. Schakel de Rollei Lumen Ring RGB in
3. Open de „Rollei Lumen“ app, de verbinding met uw telefoon wordt automatisch tot stand gebracht.

Let op:

- De verbinding wordt tot stand gebracht met behulp van „Bluetooth®* Low Energy“ (BLE). Hiervoor is een locatievrijgave van de app vereist. De verbinding met het LED-lampje wordt direct in de app tot stand gebracht.

CCT – Kleurtemperatuurmodus

CCT : 5500K GN : 0 BRT : 100% A:5 G:5 B:10 W:255

CCT : 5500K GN : 5 BRT : 100% A:5 G:5 B:10 W:255

Pas de kleurtemperatuur en -helderheid aan:

• Druk na het inschakelen op de toets „CCT / kleurtemperatuur“. Draai de instelknop naar rechts of links om de Kelvin-waarde te verhogen of te verlagen.
  Het menu-item „CCT“ is gemarkeerd in het display.
• De kleurtemperatuur kan worden ingesteld tussen 3200K en 9999K in stappen van honderd Kelvin.
• Druk nogmaals op de knop „CCT / Kleurtemperatuur“ om het groene gedeelte van de geselecteerde kleurtemperatuur te verhogen. Op het display wordt het menu-item „GN“ geaccentueerd en de groene component kan worden aangepast aan de lichtsituatie door aan de bedieningsknop te draaien.
• De helderheid kan worden aangepast tussen 0% en 100% door de regelknop in te drukken en vervolgens te draaien (stappen: 20%, 21%, 22%, 23%, 24%, 25%, ...).

Het menupunt „BRT“ wordt in het display gemarkeerd:

CCT : 5500K GN : 5 BRT : 100% A:5 G:5 B:10 W:255

Sla de kleurtemperaturen en de helderheid op:

U hebt de mogelijkheid om tot 8 verschillende kleurprofielen op te slaan.

• Selecteer de gewenste kleurtemperatuur en -helderheid.
• Druk vervolgens op de toets Menu en selecteer het menu „Vooraf ingestelde temperatuur“ door aan de instelknop te draaien. Druk nogmaals op de instelknop om de functie te selecteren.
• Draai nu aan de instelknop om de verschillende geheugenplaatsen te selecteren.
• Om de vooraf ingestelde kleurtemperatuur en -helderheid op te slaan, drukt u één keer op de instelknop.
• Om de opgeslagen instellingen op te roepen, drukt u op de toets Menu en selecteert u het menu „Preset Temp“ en kiest u de geheugenplaats met de instelknop.
• Om het menu „Preset Temp“ te verlaten, drukt u op de toets Menu.

Scènefunctie HUE - RGB-modus

In plaats van de kleurtemperatuur van het LED-lampje handmatig aan te passen, kunt u ook verschillende motiefprogramma's gebruiken. Dit zijn vooraf ingestelde lichtsituaties.

Druk op de menutoets en selecteer het menu „Lichtbron” door aan de instelknop te draaien. Druk op de instelknop om de functie te selecteren.

Selecteer nu een motiefprogramma door aan de instelknop te draaien.

11: Halogeenlamp 3300K
12: Fluorescerend zacht wit 3300K
13: Fluorescerend warm wit 3600K
14: Fluorescerend wit 4300K
15: Fluorescerend daglicht ('s morgens/'s avonds) 5000K
16: Cameraflitser 5500K
17: Fluorescerend daglicht ('s middags) 6500K
18: Daglicht bewolkt 6800K
19: Daglichtschaduw 7300K
20: Daglicht sneeuw 8500K

• Druk na het inschakelen op de knop „HUE / Saturation“. Draai de instelknop naar links of rechts om te wisselen tussen de 360 kleuren. Het menupunt „Hue“ is gemarkeerd in het display.
• Druk op de knop „HUE / Saturation“ om de verzadiging van de kleur aan te passen met de draaiknop. Het menupunt „Sat“ is gemarkeerd op het display. Draai de instelknop met de klok mee om de verzadiging te verhogen en tegen de klok in om de verzadiging te verlagen.
• Druk en draai de instelknop met de klok mee om de intensiteit te verhogen en tegen de klok in om de intensiteit te verlagen. Het menu-item „Int“ is gemarkeerd in het display.

Kleur, verzadiging en intensiteit Kleureffecten en -stijlen

Menu RGBW Dimming Preset Colors Cycle Effects

Preset Colors ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Menu RGBW Dimming Preset Colors Cycle Effects

Bespaar kleur, verzadiging en intensiteit:

U heeft de mogelijkheid om tot 8 verschillende kleurprofielen op te slaan.

• Selecteer de gewenste kleur, verzadiging en intensiteit.
• Druk vervolgens op de menuknop en selecteer het menu „Preset Colors“ door aan de instelknop te draaien. Druk op de instelknop om het menu „Preset Colors“ te selecteren.
• Draai de regelknop om de verschillende vooringestelde kleuren te selecteren.
• Om de vooraf ingestelde kleur, verzadiging en intensiteit op te slaan, drukt u één keer op de instelknop.
• Om de opgeslagen voorinstellingen op te roepen, drukt u op de toets „Menu“ en selecteert u het menu „Preset Colors“ en kiest u de vooringestelde locatie met de instelknop. Om het menu „Preset Colors“ te verlaten, drukt u op de toets Menu.

U kunt de Lumen Ring RGB gebruiken om verschillende vooraf ingestelde stijlen en kleureffecten op te roepen.

• Druk op de menuknop en selecteer het menu „Cycle Effects“ door aan de instelknop te draaien. Druk op de instelknop om de functie te selecteren.

• Selecteer nu een kleureffect of stijl door aan de instelknop te draaien. Het menu-item „Mode“ wordt op het display gemarkeerd.

• Overgangen: 37–47, 83

• Stroboscoop: 48-55, 84-86
• Impuls: 56-59, 81-82, 87
• Feestverlichting: 103
• Politieauto: 104
• TV-licht: 105
• Bliksem: 106

Om de snelheid van het effect te verhogen of te verlagen, drukt u op de afstelknop tot „Speed“ is gemarkeerd.

Draai de afstelknop om de snelheid aan te passen – 1 is de laagste snelheid en 32 is de hoogste snelheid.

Technische gegevens

Aantal LED's 336 (112 wit licht/112 warm licht/112 RGB)
Kleurtinten	360
Vermogen 90 W
Illuminantie 5500K: 2900 lx / 0,5 m
3200K: 2652 lx / 0,5 m
Kleurweergave-index (CRI) 95+
Televisie Verlichting
Consistentie Index (TLCI) 95+
Kleurtemperatuur 3200 – 9999K
Bluetooth®* Versie 4.0
Radiofrequencies 2,400 GHz – 2,480 GHz
Max. zendvermogen 8 dBm
Batterij-poort 2x Lithium-Ion batterijen
	Sony NP-F750/F970
Verbindingen DC-ingang 15 V / 6 A
Voedingseenheid	Input: 100–240 V~2,5 A | 50/60 HzOutput: 15,5 Volt = 6,0 A ◇ ◇◆◆Power: 93 W | Beschermingsklasse: II
Afmetingen | Gewicht 45 x 50 x 9 cm | ca. 1470 g
Inhoud van de doos	Rollei Lumen Ring RGB, voedingsadapter, 2x NP-F750/770 Li-Ion accu's,oplader voor NP-F750/770 Li-Ionaccu's, smartphonehouder, balhoofd,tas, handleiding

*Het Bluetooth *woordmerk en de logo's zijn gedeponeerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van deze merken door Rollei gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.

Veiligheidsinstructies

Gevaar voor elektrische stroom!

Defecte elektrische installaties of te hoge netspanning kunnen elektrische schokken veroorzaken.

• Sluit het product alleen aan als de netspanning van het stopcontact overeenkomt met de gegevens op het typeplaatje.
• Sluit het product aan op een gemakkelijk toegankelijk stopcontact, zodat u het bij problemen snel kunt loskoppelen van het lichtnet.
• Gebruik alleen het meegeleverde netsnoer.
• Gebruik het product niet als het zichtbaar beschadigd is of als de kabel defect is.
• Als het product of de accessoires beschadigd zijn, moeten deze worden vervangen of gerepareerd door de fabrikant, zijn klantenservice of een vergelijkbaar gekwalificeerd persoon om gevaren te vermijden.
• De behuizing mag niet worden geopend en reparaties mogen alleen door een vakman worden uitgevoerd. Neem hiervoor contact op met een gespecialiseerde werkplaats. Bij reparaties door de gebruiker, ondeskundige aansluiting of verkeerde bediening zijn aansprakelijkheid en garantieclaims uitgesloten.
• Gebruik het product niet met een externe timer.
• Als u het apparaat gedurende langere tijd niet gaat gebruiken, moet u de stekker altijd uit het stopcontact halen.
• Bescherm het product tegen vocht. Raak het niet aan met natte / vochtige handen en dompel het niet onder in water.
• Dit product is niet waterdicht! Gebruik dit product niet in de regen of in natte ruimtes. Raak het product nooit aan tijdens onweer.

Veiligheidsinstructies

• Schakel het apparaat uit met de hoofdschakelaar voordat u de stroom- of accu-aansluiting loskoppelt.
• Zorg voor voldoende ventilatie tijdens het gebruik. Dek het apparaat nooit af.
• Gebruik het apparaat alleen met geschikte, hoogwaardige Li-Ion-accu's van het type Sony NP-F750/770/970.
• Gebruik of bewaar het apparaat niet bij hoge temperaturen of in gesloten ruimtes met direct zonlicht en laad de batterijen gedurende deze tijd niet op. Het product mag niet langer worden gebruikt bij omgevingstemperaturen van meer dan 40° C.
• Koppel de batterijen los van het apparaat om de batterijen op te laden. Gebruik voor het opladen van de accu's uitsluitend de meegeleverde oplader. Sluit voor het opladen eerst de oplader aan op de op te laden accu's en vervolgens op het lichtnet.
• Open of beschadig de batterijen niet, sluit ze niet kort, overbrug ze niet en gebruik ze niet voor andere doeleinden.
• Houd de batterijen uit de buurt van kinderen en dieren, open vuur en vloeistoffen en stel ze niet bloot aan temperaturen hoger dan 50° C.
• Bij ongebruikelijke geluiden, geuren of rook dient u de accu en eventueel de laadkabel direct uit de behuizing te verwijderen.

Gevaar!

• Gebruik het netsnoer nooit als handvat.
  Houd het product en de accessoires uit de buurt van open vuur, hete oppervlakken en licht ontvlambare materialen.
• Leg het netsnoer zo neer dat u er niet over kunt struikelen.
• Knik het netsnoer niet en leg het niet over scherpe randen.

Gevaar!

Gevaar voor kinderen en mensen met beperkte fysieke, sensorische of mentale capaciteiten (bv. Gedeeltelijk gehandicapte mensen, oudere mensen met beperkte fysieke en mentale capaciteiten) of gebrek aan ervaring en knowhow (bv. Oudere kinderen).

- Dit product kan worden gebruikt door personen met beperkte fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en knowhow, op voorwaarde dat ze onder toezicht staan of instructies hebben gekregen over hoe het product veilig te gebruiken en de mogelijke gevaren begrijpen die voortvloeien uit het gebruik ervan. Kinderen mogen niet met het product spelen. Het product mag niet door kinderen worden schoongemaakt of onderhouden. Houd kinderen jonger dan acht jaar uit de buurt van het product en de accessoires.

- Steek geen voorwerpen in het product.

- Laat het product tijdens het gebruik en het opladen niet onbeheerd achter.

- Het apparaat is geen speelgoed. Houd het apparaat, de accessoires en het verpakkingsmateriaal uit de buurt van kinderen en dieren om ongelukken en verstikking te voorkomen.

- Film geen bestuurders van auto's, bussen, fietsen, motorrijders of machinisten tijdens het rijden met dit product. De bestuurder kan verblind worden en een ongeval veroorzaken. Dit geldt ook voor personen of groepen die niet op de lijst staan als er een ongeval zou kunnen ontstaan door mogelijke verblinding.

- Schijn niet direct in de ogen van mensen of dieren, dit kan het netvlies beschadigen, het gezichtsvermogen verminderen en zelfs tot blindheid leiden.

Opmerking: alleen voor belichting voor fotografische doeleinden. Niet geschikt voor permanente kamerverlichting.

Verwijdering

Gooi de verpakking weg volgens het type. Gebruik de lokale mogelijkheden om papier, karton en andere materialen in te zamelen. (Van toepassing in de Europese Unie en andere Europese landen met systemen voor de gescheiden inzameling van recycleerbare materialen)

Apparaten die met dit symbool zijn gemarkeerd, mogen niet bij het huisvuil worden weggegooid! U bent wettelijk verplicht om oude apparaten gescheiden van het huisvuil af te voeren. Informatie over inzamelpunten waar oude apparaten gratis worden geaccepteerd, kunt u opvragen bij uw gemeente of gemeente.

Batterijen en oplaadbare accu's mogen niet bij het huisvuil worden weggegooid! Als consument bent u wettelijk verplicht om alle batterijen en accu's, ongeacht of ze schadelijke stoffen* bevatten, op een milieuvriendelijke manier af te voeren. Accu's en batterijen zijn daarom gemarkeerd met het hiernaast afgebeelde symbool. Neem voor meer informatie contact op met uw dealer of neem contact op met de inlever-en inzamelpunten in uw gemeente.

Batterijwaarschuwing

• Haal de batterij nooit uit elkaar, verpletter of doorboor de batterij en laat de batterij nooit kortsluiten. Stel de batterij niet bloot in een omgeving met hoge temperaturen, als de batterij lekt of uitpuilt, stop dan met het gebruik.
• Laad altijd op met behulp van de lader. Explosiegevaar als de batterij wordt vervangen door een verkeerd type.
• Houd de batterij buiten het bereik van kinderen.
• Batterijen kunnen exploderen als ze worden blootgesteld aan open vuur. Gooi de batterijen nooit in het vuur.
• Gooi gebruikte batterijen weg met inachtneming van de plaatselijke voorschriften.
• Verwijder de batterij voordat u het apparaat weggooit.

Conformiteit

Bij deze wordt Rollei GmbH & Co. KG verklaart dat het radiosysteem type „Rollei Lumen Ring RGB“ voldoet aan de richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden gedownload op het volgende internet-adres: www.rollei.com/egk/lumenringrgb
