GEBRUIKSAANWIJZING Tender 1000 Urban Arrow

Gebruikershandleiding 73

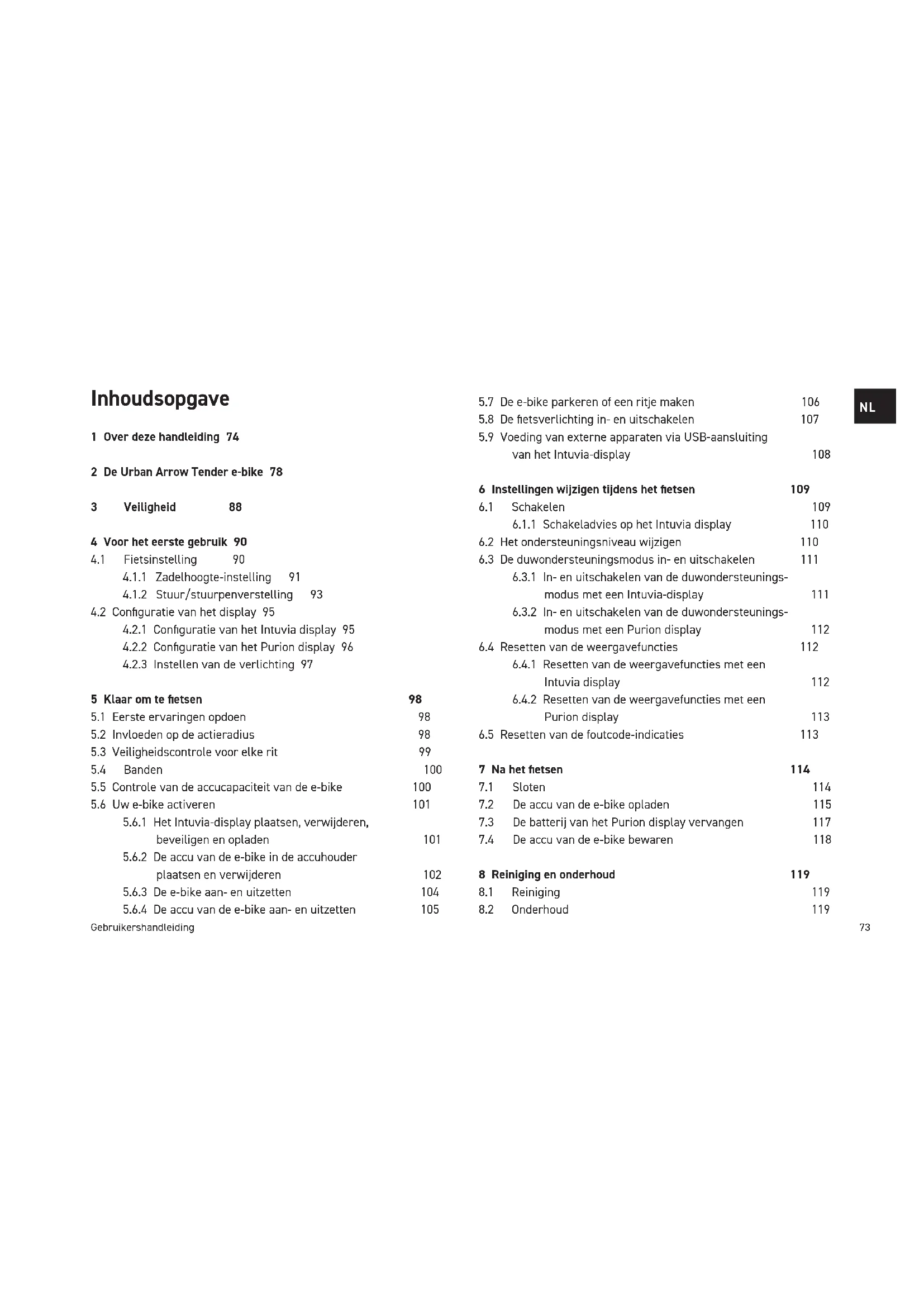

Inhoudsopgave 1 Over deze handleiding 74 2 De Urban Arrow Tender e-bike 78 3 Veiligheid 88 4 Voor het eerste gebruik 90

4.2 Configuratie van het display 95

4.2.1 Configuratie van het Intuvia display 95

4.2.2 Configuratie van het Purion display 96

4.2.3 Instellen van de verlichting 97

5.2 Invloeden op de actieradius 98

5.3 Veiligheidscontrole voor elke rit 99

5.5 Controle van de accucapaciteit van de e-bike 100

5.6 Uw e-bike activeren 101

5.6.1 Het Intuvia-display plaatsen, verwijderen,

beveiligen en opladen 101

5.6.2 De accu van de e-bike in de accuhouder

plaatsen en verwijderen 102

5.6.3 De e-bike aan- en uitzetten 104

5.6.4 De accu van de e-bike aan- en uitzetten 105

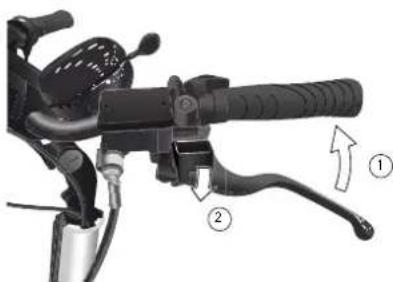

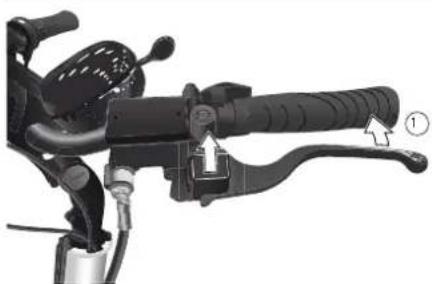

5.7 De e-bike parkeren of een ritje maken 106

5.8 De fietsverlichting in- en uitschakelen 107

5.9 Voeding van externe apparaten via USB-aansluiting

van het Intuvia-display 108 6 Instellingen wijzigen tijdens het fietsen 109

6.1.1 Schakeladvies op het Intuvia display 110

6.2 Het ondersteuningsniveau wijzigen 110

6.3 De duwondersteuningsmodus in- en uitschakelen 111

6.3.1 In- en uitschakelen van de duwondersteunings-

modus met een Intuvia-display 111

6.3.2 In- en uitschakelen van de duwondersteunings-

modus met een Purion display 112

6.4 Resetten van de weergavefuncties 112

6.4.1 Resetten van de weergavefuncties met een

6.4.2 Resetten van de weergavefuncties met een

6.5 Resetten van de foutcode-indicaties 113

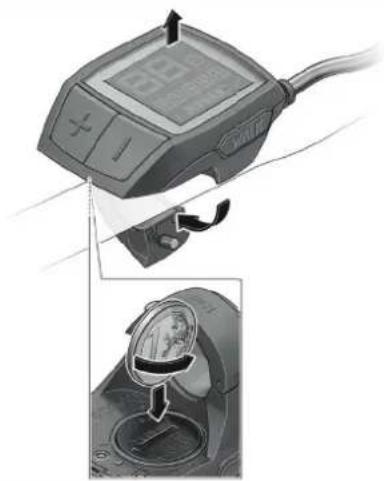

7.3 De batterij van het Purion display vervangen 117

7.4 De accu van de e-bike bewaren 118

8 Reiniging en onderhoud 119

Gebruikershandleiding74 1 Over deze handleiding Allereerst, bedankt dat u Urban Arrow heeft gekozen! Urban Arrow staat voor Smart Urban Mobility en we hebben de transportfiets opnieuw uitgevonden: nieuw design, lichtgewicht, veilige en comfortabele materialen gecombineerd met de krachtige en betrouwbare Duitse Bosch elektrische pedaalondersteuning en A-merk componenten (bijv. Shimano, SKS, Enviolo, Schwalbe). Daarom is Urban Arrow een meervoudige prijswinnaar; Eurobike Award (2010), ISPO Brand New Award (2013), Extra Energy Award (2016 en 2017). U heeft gekozen voor het model Urban Arrow Tender: de wendbare fiets met een drie-wielbasis en dubbele hydraulische schijfremtechnologie die al uw zware vracht op een soepele manier vervoert. Gegarandeerd uiterst sterk, stabiel en veilig. De Tender is verkrijgbaar in drie verschillende uitvoeringen: 1000, 1500 en 2500. In deze handleiding leert u alles over uw Urban Arrow fiets. Het legt uit hoe u de fiets moet besturen en bedienen en hoe u de basisonderhoudstaken moet uitvoeren. Het is sterk aan te raden om het volledig te lezen.

Lekke banden voorkomen 120 Het voorwiel verwijderen 121 Het achterwiel verwijderen 122

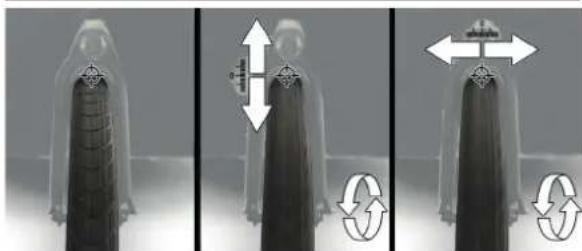

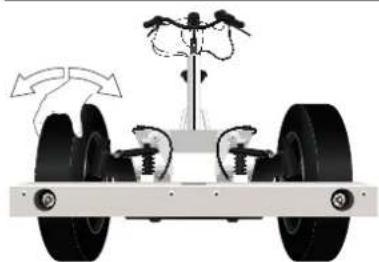

8.2.3 Onderhoudscontrole 122

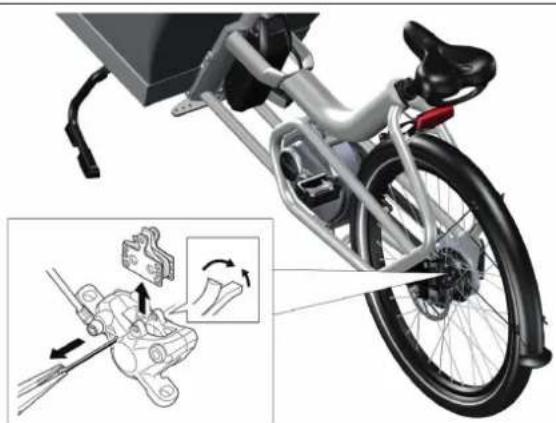

8.2.4 Schijfrem instellen 126

8.2.5 Verstelling van de versnelling 127

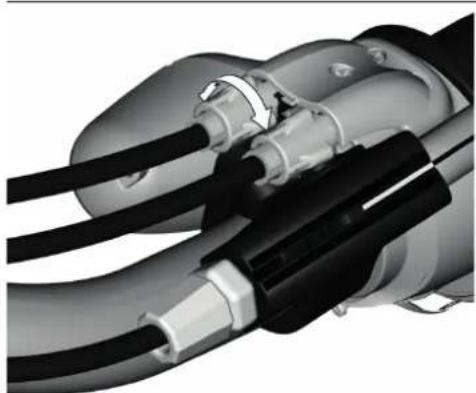

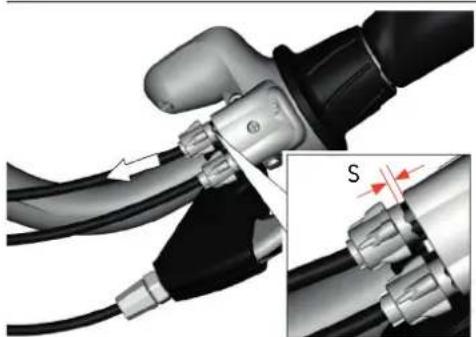

Verstelling van de versnelling bij een Enviolo versnelling 127 Verstelling van de versnelling bij een Rohloff versnelling 128 Uitlijning van de markering op de draaigreep 129

8.2.7 Reserveonderdelen, toebehoren en onderdelen die

cruciaal voor de veiligheid zijn 130 9 Transport 131 10 Oplossingen voor mogelijke problemen 132 11 Onderhoudsplan 137 12 Verwijdering 138 13 EG Verklaring van overeenstemming 139 14 Bijlagen 140

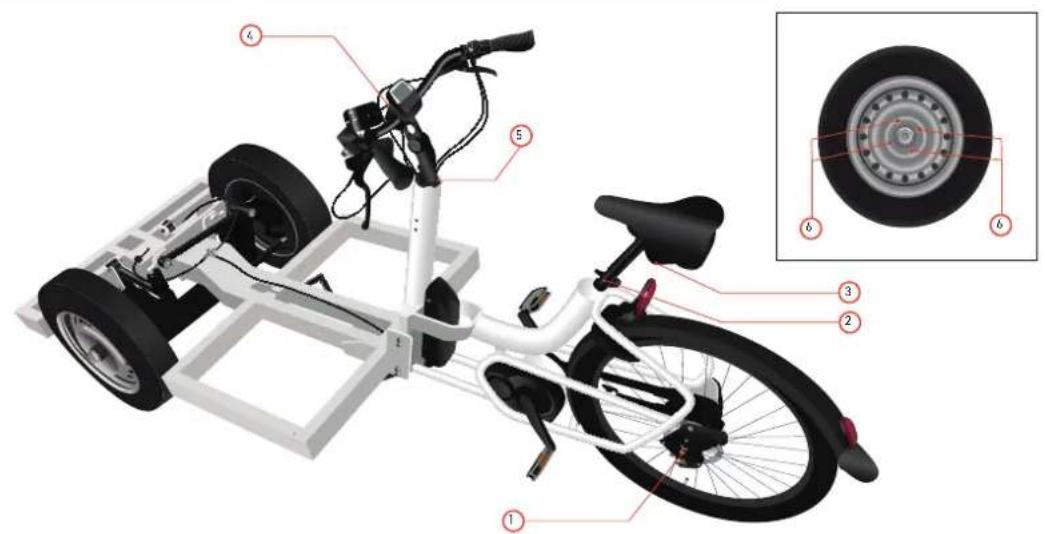

14.1 Bijlage A Aandraaimomenten 140

14.2 Bijlage B Onderhoudsoverzicht 14275

Gebruikershandleiding Urban Arrow werkt voortdurend aan de verbetering van haar productaanbod om u een betere en veiligere rijervaring te bieden. Het is mogelijk dat sommige functies in deze handleiding afwijken van de door u gekochte fiets. Zie voor de meest recente informatie www.urbanarrow.com/nl/documents Garantie zakelijk gebruik De volgende garantiebepalingen zijn van toepassing op zakelijke (B2B) verkopen door Urban Arrow. Van zakelijke (of B2B) verkoop is sprake wanneer de desbetreffende Urban Arrow fiets(en) door de koper niet voor louter particulier gebruik maar voor commerciële doeleinden (waaronder verhuur, bezorg- of koeriersdiensten etc.) zal worden ingezet. De garantiebepalingen zijn alleen in te roepen door de oorspronkelijke koper (eerste eigenaar) en is derhalve niet overdraagbaar. Op de fabrieksgarantie kan alleen aanspraak worden gemaakt op vertoon van de originele aankoopfactuur. Alle voorwaarden zijn van toepassing vanaf de datum van aankoop. Urban Arrow garandeert dat dit product volgens de meest recente Europese veiligheidsnormen en kwaliteitseisen die van toepassing zijn op dit type product is vervaardigd en dat dit product op het moment van aankoop vrij is van gebreken in vakmanschap en materiaal. Tijdens de productie zijn diverse kwaliteitscontroles uitgevoerd. Urban Arrow verstrekt m.b.t. Urban Arrow fietsen voor zakelijk gebruik de volgende fabrieksgarantie: ● 12 maanden óf (indien eerder) maximaal 10.000 km garantie Gebruikte symbolen

Waarschuwing Geeft een gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig of dodelijk letsel en/of ernstige schade aan een product of omgeving kan leiden.

Let op Geeft een gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot licht of matig letsel en/of schade aan een product of omgeving kan leiden.

Opmerking Informatie die als belangrijk moet worden beschouwd, maar die geen verband houdt met letsel of schade. Tip Tip Nuttige informatie. Auteursrecht en disclaimer De informatie uit deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Alle rechten voorbehouden. Niets in dit materiaal mag worden vereenvoudigd, gewijzigd of vertaald zonder voorafgaande schriftelijke toestemming van Urban Arrow, behoudens voor zover toegestaan onder de Auteurswet. Niets hierin kan worden beschouwd als een aanvullende garantie. Urban Arrow aanvaardt geen aansprakelijkheid voor technische of andere fouten of weglatingen in dit materiaal.76 Urban Arrow Tender onderhoudsplan zoals beschreven in hoofdstuk 11); ● misbruikt is of bij een ongeval betrokken geweest is; ● gebreken heeft als gevolg van normale slijtage; ● beschadigd is tijdens transport; ● beschadigd is door bevestiging en/of gebruik van een accessoire dat niet door UA verkocht en/of geproduceerd is; ● anders is gebruikt dan waarvoor het product is bedoeld; ● indien de maximale toegestane maximale massa zoals aangegeven in de manual overschreden is; ● ondanks dat er schade en/of defecten zijn geconstateerd, het gebruik ervan is doorgezet is en dit de schade heeft verergerd; en/of ● niet door een erkende Urban Arrow dealer of service partner is onderhouden/gerepareerd. Alleen een door Bosch erkende fietsendealer mag noodzakelijke werkzaamheden uitvoeren aan het aandrijfsysteem. Niet goedgekeurde werkzaamheden aan een van de onderdelen van het aandrijfsysteem kan tot gevaarlijke situaties leiden en uw garantie doen vervallen.

Noodzakelijke reparatiewerkzaamheden aan versnellingsnaaf en draaiversteller mogen alleen worden uitgevoerd door een gekwalificeerde fietsspecialist. Reparatiewerkzaamheden aan deze onderdelen door onbevoegden kan gevaarlijk zijn voor uzelf en kan leiden tot verval van de garantie. op het frame, met uitzondering van aan slijtage onderhevige delen; ● 24 maanden op zichtbare roest van binnenuit; ● 12 maanden óf (indien eerder) maximaal 10.000 km garantie op alle andere onderdelen. Slijtage aan bewegende onderdelen en/of accessoires zoals banden, velgen, spaken, aandrijving, pedalen, verende voorvork, lagers, kogeleinden, laadbakken, enz. vallen niet onder deze garantie; en ● 12 maanden óf (indien eerder) maximaal 10.000 km garantie op de accu en motor. De capaciteit van de accu zal afnemen afhankelijk van het aantal laadcycli en de levensduur van de accu. Deze capaciteitsvermindering valt niet onder de garantie. Gedurende de geldige garantieperiode(s) zijn alle onderdelen waarvan Urban Arrow heeft vastgesteld dat er sprake is van een constructie- of materiaalfout, naar keuze van Urban Arrow gerepareerd of vergoed. Uitsluitingen De fabrieksgarantie vervalt definitief indien en zodra de desbetreffende Urban Arrow fiets (en/of de onderdelen daarvan): ● qua constructie op enige manier is gewijzigd. Breng nooit wijzigingen aan in de elektrische aandrijfeenheid of andere producten die geschikt zijn om de prestaties van de e-bike te verbeteren; ● onvoldoende (of niet binnen de juiste intervallen) onderhoud heeft gehad (volg voor voldoende onderhoud het77Gebruikershandleiding

Hulp Mocht u hulp nodig hebben of vragen hebben over uw Urban Arrow, neem dan contact op met uw plaatselijke Urban Arrow dealer. Een lijst met erkende Urban Arrow dealers kunt u online vinden: Dealerlijst www.urbanarrow.com/nl/vind-jouw-dealer/ Voor meer Urban Arrow informatie, technische informatie en nieuwsberichten kunt u terecht op onze website en onze sociale media kanalen: Onze website www.urbanarrow.com Ons YouTube kanaal www.youtube.com/urbanarrowcom Onze Facebook pagina www.facebook.com/urbanarrowcom Onze Instagram account www.instagram.com/urbanarrow Onze Twitter account www.twitter.com/urbanarrowcom U kunt ook contact met ons opnemen via: Telefoon +31 (0)20 6722968 E-mail service@urbanarrow.com Post Urban Arrow Contactweg 26 1014 BH, Amsterdam Nederland Garantieaanspraak Klachten en garantieaanspraken worden door uw Urban Arrow dealer en/of servicepartner behandeld. Bij klachten of vragen over de garantie is uw Urban Arrow dealer en/of service partner altijd uw eerste aanspreekpunt. De dealer en/of servicepartner moet het onderdeel in kwestie samen met de aankoopfactuur naar Urban Arrow sturen, met vermelding van de klacht, framenummer en kilometerstand. Urban Arrow zal dan definitief beoordelen of de garantie van toepassing is. Indien er sprake is van garantie, dan kan Urban Arrow en/of service partner de eventuele montage- of demontagekosten in rekening brengen. Aansprakelijkheid Een claim die door Urban Arrow op grond van deze garantievoorwaarden wordt ingewilligd houdt geen erkenning in van de aansprakelijkheid van Urban Arrow voor door de eigenaar of derden geleden verlies of schade. Iedere aansprakelijkheid van Urban Arrow voor gevolgschade is hierbij uitgesloten. De aansprakelijkheid van Urban Arrow is beperkt tot hetgeen in de garantievoorwaarden is vermeld, tenzij enige dwingendrechtelijke wettelijke bepaling zich hier tegen verzet. Disclaimer Urban Arrow heeft deze garantievoorwaarden met grote zorgvuldigheid samengesteld. Aansprakelijkheid als gevolg van druk- of zetfouten is echter uitgesloten.78 Urban Arrow Tender Belangrijke technische specificaties van de e-bike Tender Flatbed 1000 1500 2500 Totale lengte 274 cm 294 cm 360 cm Max hoogte (afhankelijk van de stuurhoogte kan de e-bike minder hoog zijn) 120 cm 120 cm 120 cm Breedte van het frame 95 cm 114 cm 114 cm Breedte van het stuur 64 cm 64 cm 64 cm Gewicht van de lege e-bike 90 kg 100 kg 110 kg Max. gecombineerd gewicht schijfrem e-bike (e-bike, berijder en lading) 400 kg 400 kg 400 kg Max. gewicht van de berijder 125 kg 125 kg 125 kg Het A-gewogen niveau van het uitgestraalde geluidsvermogen aan de oren van de bestuurder is minder dan 70 dB(A). 2 De Urban Arrow Tender e-bike De Urban Arrow Tender Flatbed fiets is een e-bike. De fiets is bedoeld voor gebruik op een normale verharde ondergrond en de banden zijn bedoeld om contact met de grond te houden. De fiets bevat een elektrische aandrijving waarmee u tijdens het fietsen een maximale snelheid van 25 km/u kunt bereiken. Zodra u op de pedalen drukt, wordt de ondersteuning ingeschakeld en deze wordt uitgeschakeld zodra u stopt met trappen of wanneer u een snelheid van 25 km/u hebt bereikt. De e-bike heeft vier verschillende ondersteuningsniveaus (ECO, TOUR, SPORT en TURBO) en een aantal versnellingen voor een optimale rijervaring. De fiets kan ook als een normale fiets (geen ondersteuning) worden bereden en heeft een duwondersteuningsmodus waarbij de e-bike met lage snelheid kan worden voortgeduwd zonder te trappen. De Tender fiets is verkrijgbaar in drie maten: Tender 1000 (274 cm), Tender 1500 (294 cm) en Tender 2500 (360 cm).

Raadpleeg de plaatselijke voorschriften voor de registratie en het gebruik van e-bikes op de openbare weg.79Gebruikershandleiding

Belast uw e-bike nooit te zwaar. Dit heeft een negatieve invloed op het stuur- en remgedrag van de e-bike, hetgeen tot ongelukken kan leiden. Bij schade veroorzaakt door overbelasting van de fiets vervalt de garantieaanspraak.

De e-bike kan worden gebruikt binnen een temperatuurbereik van -5 °C tot 40 °C. De e-bike en zijn onderdelen De Urban Arrow Tender e-bike is beschikbaar in een aantal uitvoeringen. Uw fiets kan zijn uitgerust met: ● Een afneembaar Intuvia display of een niet-verwijderbaar Purion display ● Een draaiversteller met of zonder versnellingsindicator ● Een Rohloff versnellingsnaaf of Enviolo versnellingsnaaf Afgezien van deze opties, het type motor en de capaciteit van de accu, zijn alle Urban Arrow Tender e-bikes technisch identiek.80 Urban Arrow Tender De e-bike bevat de volgende onderdelen:

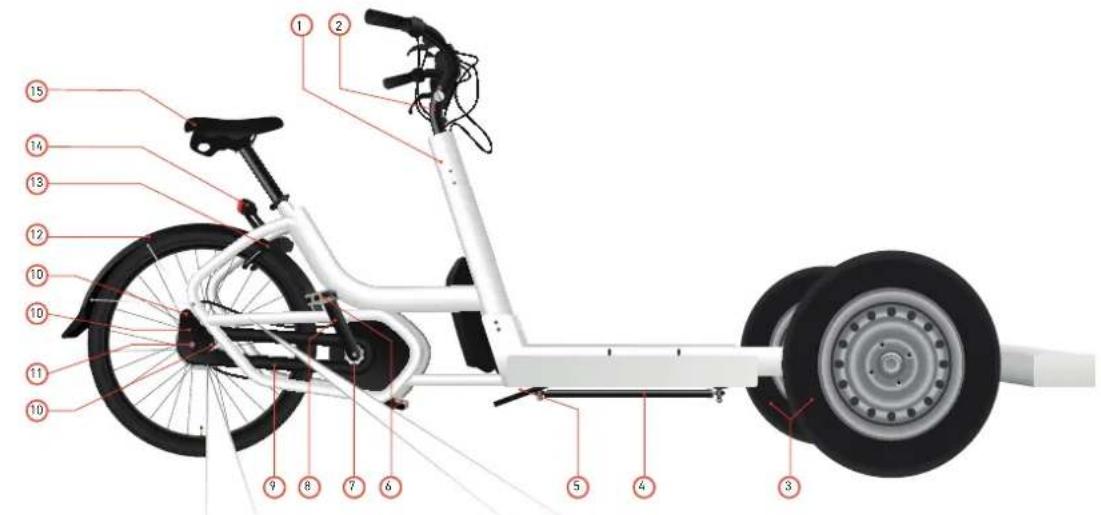

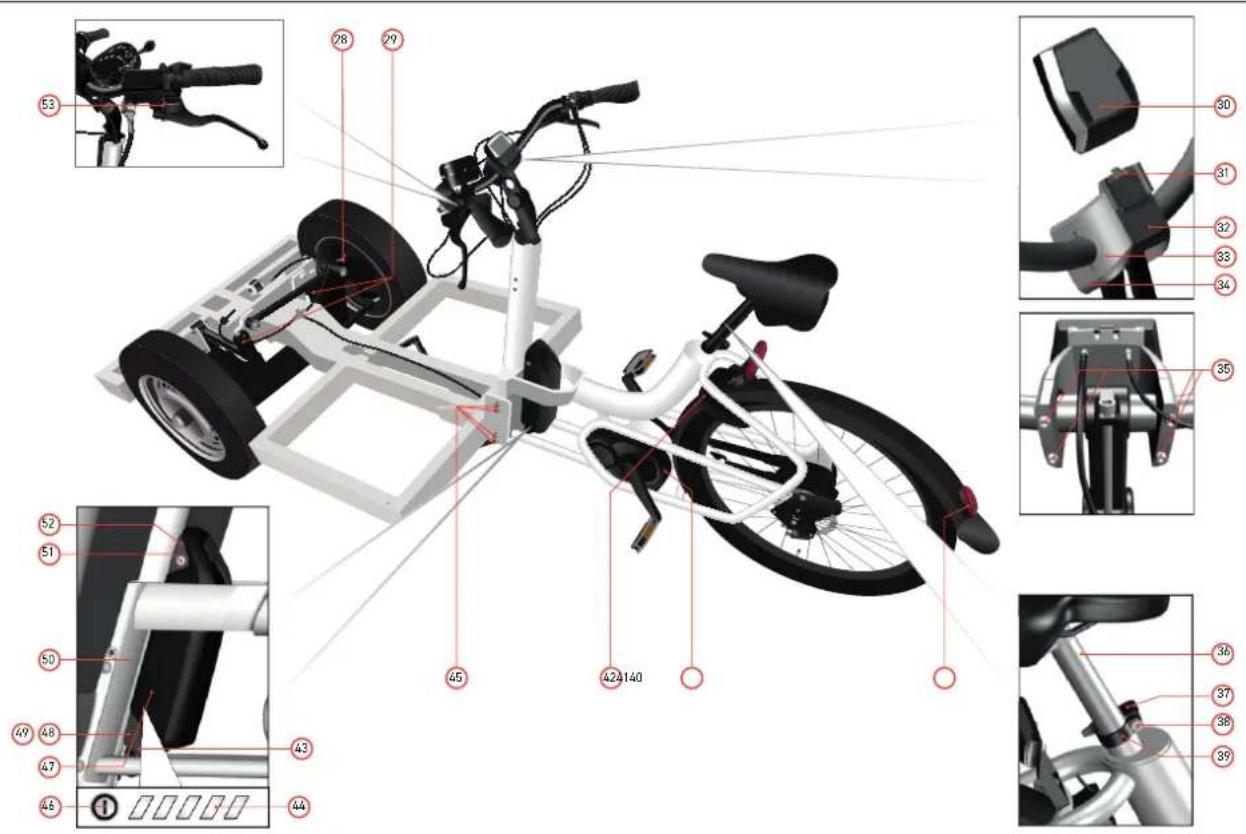

Afbeelding 1: Algemeen overzicht (zijaanzicht)81Gebruikershandleiding

Afbeelding 1: Algemeen overzicht (zijaanzicht) 1 Stuurbuis 15 Zadel met handgreep 2 Aheadset stuuras 16 Stelbout versnellingskabel (Rohloff) * 3 Voorwiel (bandenmaat 145/80R13) 17 Versnellingsnaaf (Rohloff) 4 Stuurstang 18 Versnellingsnaaf (Enviolo) 5 Stuuras 19 Snelheidssensor 6 Pedalen 20 Magneet van snelheidssensor 7 Tandwielen 21 Bout van magneetsnelheidssensor 8 Crankstel 22 Laadstekker 9 Kettingbeschermer 23 Netsnoeraansluiting 10 Stootkussen 24 Acculader 11 Schroef achterpat 25 Veiligheidswaarschuwingen 12 Achterwiel (26") 26 Netsnoerstekker van acculader 13 Ringslot inclusief slotrubbers 27 Koplamp 14 Achterlicht

• De stelbout versnellingskabel voor de Enviolo versnelling is onderdeelnummer

Afbeelding 2: Algemeen overzicht (bovenaanzicht)83Gebruikershandleiding

Afbeelding 2: Algemeen overzicht (bovenaanzicht) 28 Schijfrem 41 Elektrische aandrijving 29 Schokdemper 42 Ringslot sleutel (zelfde sleutel als batterijslot) 30 Intuvia display 43 Onderste deel van accuhouder 31 Kliksluiting met slot 44 Laadcontrole-indicator 32 Gat voor blokkeerschroef 45 Koppelbout van hoofdframe 33 Bovenste deel van displayhouder 46 Aan/Uit knop 34 Onderste deel van displayhouder 47 Accu 35 Displayhouderschroef 48 Aansluiting voor laadstekker 36 Zadelpen 49 Afdekkap oplaadconnector 37 Snelspanner zadelpen 50 Framenummer 38 Stelmoer van zadelpenklem 51 Accuslot 39 Zadelpenklem 52 Bovenste deel van accuhouder 40 Achterreflector 53 Parkeerremsysteemvergrendeling84 Urban Arrow Tender RESET

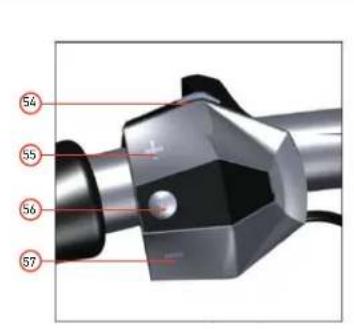

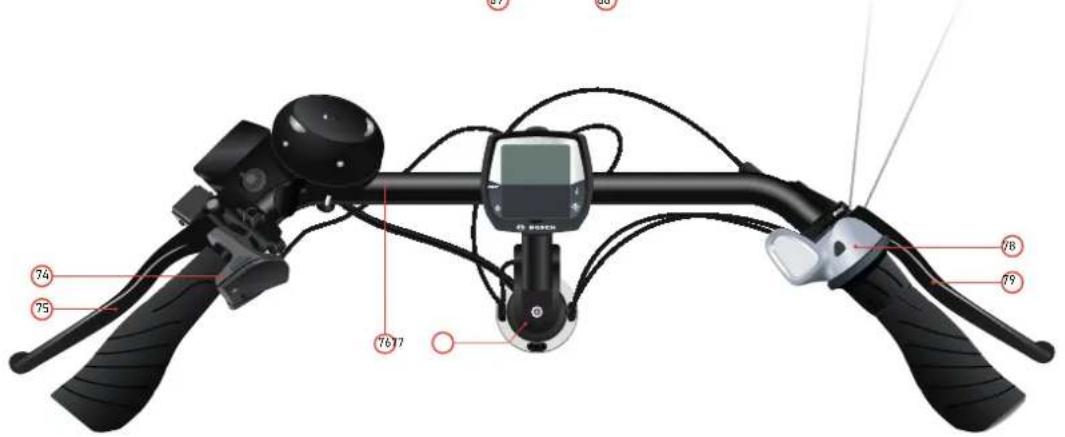

Afbeelding 3: Stuur met Intuvia display en draaiversteller met versnellingsindicator85

Klok-, snelheids- en afstandsindicatoren Intuvia display Snelheid Huidige snelheid Tijd Actuele tijd Maximum Maximumsnelheid die sinds de laatste reset werd bereikt Gemiddelde Gemiddelde snelheid die sinds de laatste reset werd bereikt Rijtijd Rijtijd sinds de laatste reset Bereik Geschat bereik van de beschikbare acculading (voor constante omstandigheden zoals ondersteuningsniveau, routeprofiel, etc.) Bereik Weergave van de totale afstand die met de e-bike is afgelegd (kan niet worden gereset) Afstand Afgelegde afstand sinds de laatste reset Afbeelding 3: Stuur met Intuvia display en draaiversteller met versnellingsindicator 54 Knop voor loopassistentie 67 Verlichtingsschakelaar 55 + knop 68 Tekstindicatie 56 i-knop 69 Waarde-indicatie

57 - knop 70 Aan/Uit knop

58 Schakelaanbeveling: zwaardere versnelling 71 Resetknop 59 Schakelaanbeveling: lichtere versnelling 72 Snelheidsaanduiding 60 Laadcontrole-indicator van accu 73 Stelbout versnellingskabel (Enviolo) * 61 USB-poort 74 Besturingseenheid 62 Beschermkap van de USB-poort 75 Voorrem (links)** 63 Motorvermogensindicator 76 Stuur 64 Ondersteuningsniveau indicator 77 Stuurpen 65 Verlichtingsindicator 78 Enviolo draaiversteller met versnellingsindicator 66 i-knop 79 Achterrem (rechts)**

• De stelbout versnellingskabel voor de Rohloff versnelling is onderdeelnummer 16. ** Er zijn regionale en persoonlijke voorkeuren met betrekking tot welke remhendel welke rem bedient. Als u de standaardinstelling wilt wijzigen, neem dan contact op met uw Urban Arrow dealer.86 Urban Arrow Tender

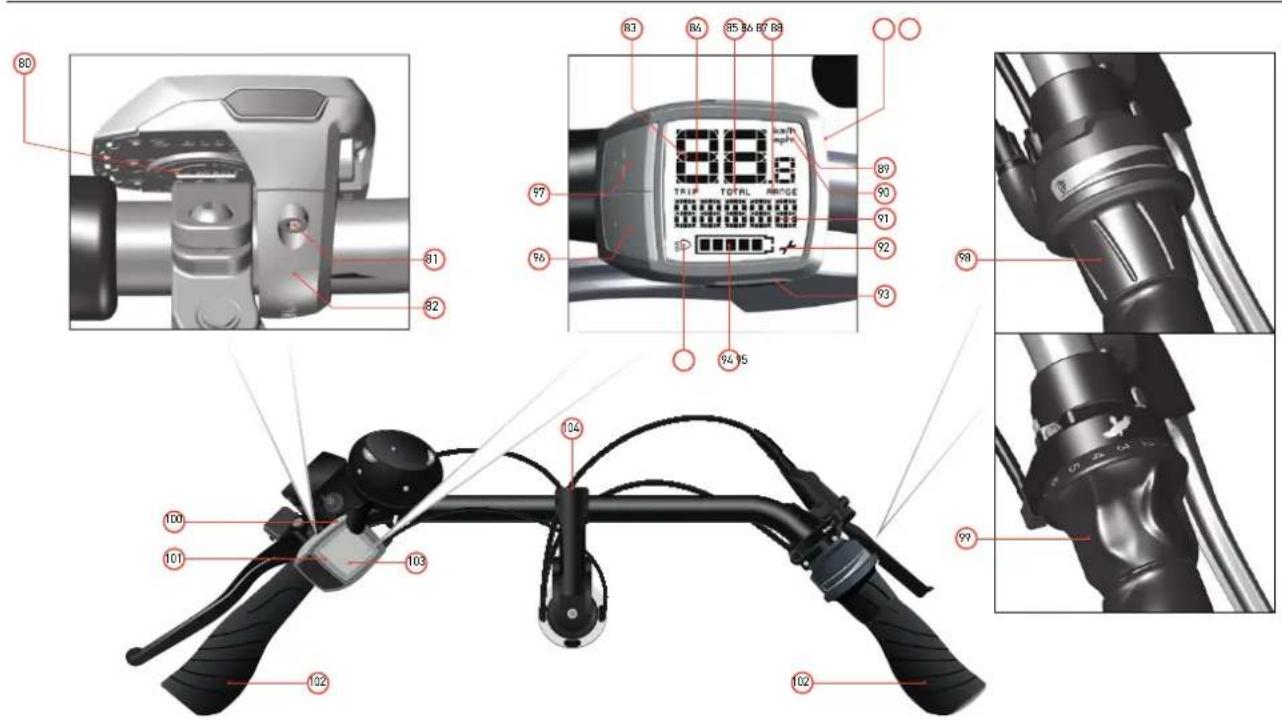

Afbeelding 4: Stuur met Purion display en draaiversteller zonder versnellingsindicator (Rohloff/Enviolo)87Gebruikershandleiding

Snelheids- en afstandsindicaties van het Purion display Snelheid Huidige snelheid Trip Afgelegde afstand sinds de laatste reset Total Totale afstand Bereik Geschat bereik van de beschikbare acculading (voor constante omstandigheden zoals ondersteuningsniveau, routeprofiel, etc.) De e-bike bevat een aantal onderdelen die afhankelijk van uw voorkeur kunnen worden vervangen. Neem contact op met uw Urban Arrow dealer als u in een van de volgende uitwisselingen geïnteresseerd bent: ● Riemaandrijving in plaats van kettingaandrijving; ● Zadelpenklem zonder snelsluiting, ander zadel, andere stuurpen, andere stuurpen, ander stuur; ● Duo accuset in plaats van een enkele accu. Dit verdubbelt de capaciteit van uw accu; ● Geveerde zadelpen in plaats van ongeveerde zadelpen. Afhankelijk van de maat van het frame kunt u een aantal varianten kiezen die op het frame kunnen worden gemonteerd, namelijk: de Coolbox (actief en passief), de Pick-up en de Post & Parcel. Voor meer informatie over boxen en boxopties kunt u terecht bij uw Urban Arrow dealer. Misschien veranderen uw behoeften in de loop van de tijd. Dan is het goed om te weten dat Urban Arrow naast de Tender met drie-wielbasis een serie transport e-bikes met twee-wielbasis heeft ontwikkeld: een fiets voor het vervoer van kinderen/een volwassene (Family), een zeer compacte transportfiets (Shorty) en een minder compacte transportfiets in vergelijking met de Shorty, leverbaar in drie maten (Cargo L, XL en XXL). Afbeelding 4: Stuur met Purion display en draaiversteller zonder versnellingsindicator (Rohloff/Enviolo) 80 Deksel batterijvak 93 Knop voor loopassistentie 81 Bevestigingsschroef voor display 94 Laadcontrole-indicator van accu 82 Displayhouder 95 Verlichtingsindicator 83 Snelheidsindicator 96 - knop 84 Afstand indicator TRIP 97 + knop 85 Totale afstandsindicator TOTAL 98 Enviolo draaiversteller zonder versnellingsindicator 86 Resterend bereik indicator RANGE 99 Rohloff draaiversteller zonder versnellingsindicator 87 USB-poort* 100 Aan/Uit knop 88 Beschermkap van de USB-poort 101 Purion display 89 Km/u eenheid indicator 102 Handgreep 90 Mph eenheid indicator 103 Beeldscherm 91 Indicator assistentieniveau 104 Stuurpen bout 92 Onderhoudsindicator

• Alleen voor servicedoeleinden88 Urban Arrow Tender en uitsluitend met originele reserveonderdelen worden uitgevoerd. Op deze manier wordt de veiligheid van de elektrische aandrijving gehandhaafd. Bij ongeoorloofd openen van de elektrische aandrijving vervalt de garantieaanspraak. ● Breng nooit wijzigingen aan in uw elektrische aandrijving of andere producten die geschikt zijn om de prestaties van uw e-bike te verbeteren. Dit verkort de levensduur van het systeem en bestaat het risico op beschadiging aan de elektrische aandrijving en de fiets. Bij verkeerd gebruik van het systeem brengt u ook uw veiligheid en die van andere weggebruikers in gevaar, waardoor u het risico loopt op hoge persoonlijke aansprakelijkheidskosten en mogelijk zelfs strafrechtelijke vervolging bij ongelukken die te wijten zijn aan manipulatie. Bovendien bestaat het risico dat u de garantie en garantieaanspraken op de door u gekochte fiets verliest. ● Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde Bosch accu's. Bij gebruik van andere accu's gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Het gebruik van verkeerde accu's kan kortsluiting en/of oververhitting veroorzaken, hetgeen letsel en brandgevaar als gevolg kan hebben. ● Gebruik de accu alleen in combinatie met e-bikes die een originele Bosch elektrische aandrijving hebben. Dit is de enige manier om de accu tegen gevaarlijke overbelasting te beschermen. ● De accu nooit openmaken. Gevaar voor kortsluiting die brandwonden of brand kan veroorzaken. Als u de accu opent, vervalt elke aanspraak op garantie. 3 Veiligheid Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.

Waarschuwing ● Wanneer u met een beschadigde voorvork fietst, kan de voorvork tijdens het rijden breken. Hierdoor kunt u de controle over de fiets verliezen. Laat uw fiets altijd door uw Urban Arrow dealer controleren als de voorvork van uw fiets aangereden is of het voorwiel van uw fiets met een voorwerp in botsing is gekomen. ● Kinderen mogen de e-bike en alle onderdelen ervan alleen onder toezicht of na instructie van een verantwoordelijke persoon gebruiken. Anders bestaat er gevaar voor bedieningsfouten en verwondingen. ● Houd toezicht op kinderen tijdens het gebruik, reinigen en onderhoud van de fiets. Laat kinderen niet met het oplaadapparaat spelen. Houd de accu buiten bereik van kinderen. Risico op elektrische schok. ● Open de elektrische aandrijving niet zelf. Het openen van de elektrische aandrijving kan leiden tot lekkage van water in de aandrijving, hetgeen kan leiden tot een slechte werking van de elektrische aandrijving. Reparatie van de elektrische aandrijving mag alleen door gekwalificeerde vakmensen89Gebruikershandleiding

● Houd de acculader schoon. Verontreiniging kan leiden tot risico van een elektrische schok. ● Gebruik de acculader nooit op licht ontvlambare oppervlakken (bijv. papier, textiel, enz.) of vlakbij. Het warm worden van de acculader tijdens het opladen kan brandgevaar opleveren. Controleer voor elk gebruik de acculader, kabel en stekker. Gebruik de acculader niet als er schade wordt vastgesteld. Beschadigde acculaders, kabels en stekkers verhogen het risico op een elektrische schok. Maak zelf nooit de acculader open. Neem altijd contact op met uw Urban Arrow dealer wanneer uw acculader beschadigd is. ● Op de onderzijde van de lader bevindt zich een sticker in het Engels (nummer 31 op de afbeelding op de grafische pagina). Hierop staat: Gebruik ALLEEN BOSCH lithium-ion accu's. Volg deze instructie.

Let op ● Accu’s mogen niet aan mechanische schokken worden blootgesteld. Het risico bestaat dat de accu beschadigd raakt en dat er dampen ontsnappen. De dampen kunnen de luchtwegen irriteren. Zorg voor frisse lucht en zoek medische hulp in geval van klachten. ● De accu kan dampen afgeven als deze beschadigd raakt of verkeerd wordt gebruikt. Zorg voor frisse lucht en zoek medische hulp in geval van pijn of ongemak. Deze dampen kunnen de luchtwegen irriteren. ● Let op de netspanning! De spanning van de voeding moet overeenkomen met de gegevens op het typeplaatje van de ● Bescherm de accu tegen hitte (bijv. langdurige blootstelling aan de zon) en vuur. Er bestaat explosiegevaar. Bewaar of gebruik de accu nooit in de buurt van hete of ontvlambare voorwerpen. ● Dompel de accu nooit onder in water en maak de accu nooit schoon met een waterstraal. Gevaar voor kortsluiting die brandgevaar kan opleveren. ● Houd de accu die niet wordt gebruikt uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de ene pool en de andere. Het kortsluiten van de contactpunten van de accu kan brandwonden of brand veroorzaken. Voor kortsluitschade die op deze manier wordt veroorzaakt, vervalt elke garantieaanspraak via Bosch. ● Bij ruw gebruik kan er vloeistof uit de accu komen. Vermijd contact hiermee. Als u toch in contact komt met de vloeistof, spoel het dan af met water. Zoek onmiddellijk medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu komt, kan irritatie of brandwonden veroorzaken. ● Plaats de accu alleen op een schone ondergrond. Voorkom in het bijzonder het vuil worden van de oplaadaansluiting en de contacten, bijv. door zand of aarde. Gevaar voor kortsluiting die brandgevaar kan opleveren. ● Probeer nooit een beschadigde accu op te laden of te gebruiken. Er bestaat explosiegevaar. Neem altijd contact op met uw Urban Arrow dealer wanneer uw accu beschadigd is. ● Houd de oplader uit de buurt van regen of vocht. Het binnendringen van water in een acculader verhoogt het risico op een elektrische schok.90 Urban Arrow Tender 4 Voor het eerste gebruik Uw fiets wordt met een gedeeltelijk opgeladen accu geleverd. Om de volledige capaciteit van de accu te garanderen, moet u de accu volledig in de lader opladen voordat u deze voor de eerste keer gebruikt. Zie paragraaf 7.2 hoe u de accu moet opladen. Voorafgaand aan uw eerste rit moet uw fiets optimaal zijn aangepast. In dit hoofdstuk leggen we uit hoe dit moet gebeuren.

Pas de zadelhoogte en stuurpositie aan uw persoonlijke voorkeur aan om optimaal op uw nieuwe fiets te kunnen rijden. Tips voor een optimale instelling (zie afbeelding 5): ● Plaats het stuur niet te laag of te ver weg. Te veel naar voren leunen zal uw onderrug en polsen belasten. ● Bij het verstellen van de zadelhoogte moeten uw voeten (niet alleen de tenen) de grond raken als u op het zadel zit. ● Wanneer u uw voet op het laagste punt van het pedaal plaatst, moet uw knie licht gebogen zijn. Het komt vaak voor dat een Urban Arrow-fiets door meer dan één rijder wordt bereden. In dat geval is het aanpassen van de zadelpenhoogte op de juiste hoogte kritischer dan het aanpassen van de stuurhoogte. Tip Neem contact op met uw Urban Arrow dealer voor een professionele fietsinstelling. acculader. Acculaders met 230 V kunnen ook worden gebruikt met 220 V. Bij een te hoge netspanning kan de accu worden beschadigd. ● Let op de bedrijfs- en opslagtemperatuur van de onderdelen van de e-bike. Bescherm de elektrische aandrijving, het display en de accu tegen extreme temperaturen (bijv. tegen felle zon zonder voldoende ventilatie). De onderdelen (vooral de accu) kunnen door extreme temperaturen beschadigd raken.91Gebruikershandleiding

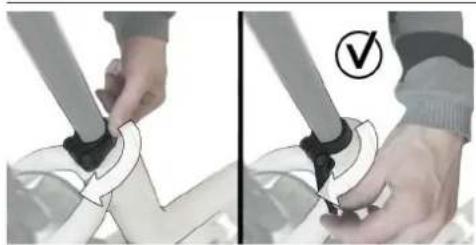

De hoogte van het zadel wordt als volgt aangepast:

1. Open de snelspanner zadelpen 37 op de zadelpenklem. De

zadelpen zit nu los in het frame (zie afbeelding 6).

De zadelpenklem moet op zijn plaats blijven. Die hoeft niet van het frame afgeschoven te worden of er volledig afgehaald te worden.

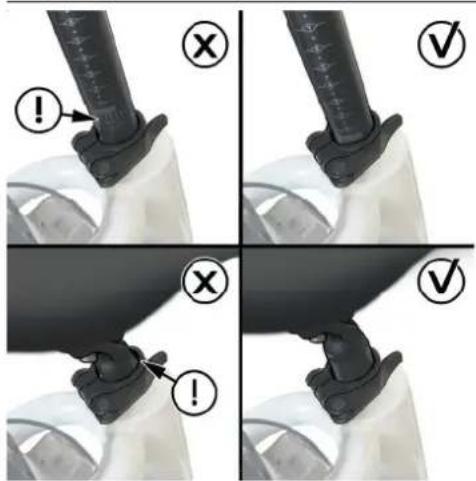

2. Zet het zadel op de gewenste hoogte. Let op het volgende:

De aanduiding op de zadelpen (een lijn van verticale strepen) mag nooit zichtbaar zijn (zie afbeelding 7). Wanneer u de zadelpen tot voorbij de minimale insteekmarkering verlengt, kan de zadelpen tijdens het fi etsen breken, waardoor u de controle over de fi ets kunt verliezen.

Steek de zadelpen nooit te ver in de zadelpen, klem de klem altijd op het cilindrische gedeelte van de zadelpen (zie afbeelding 7). Wanneer de klem op het smallere deel van de zadelpen wordt geplaatst, kan de zadelpen tijdens het fi etsen gaan draaien. Hierdoor zal het zadel tijdens het fi etsen draaien, waardoor u de controle over de fi ets kunt verliezen. Er is geen markering dat de maximale insteeklengte van de zadelpen aangeeft.

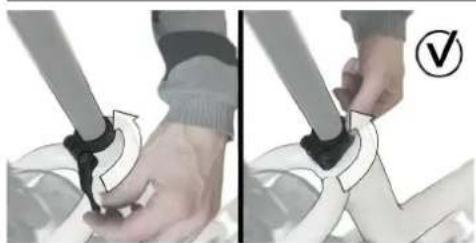

3. Sluit de snelspanner zadelpen volledig door deze tegen de

zadelpenklem te drukken (zie afbeelding 8). Afbeelding 5: Fietsinstelling tips92 Urban Arrow Tender Afbeelding 7: Max en min insteeklengte van de zadelpen Afbeelding 8: Sluit de snelspanner zadelpen Kan de zadelpen in de klem draaien als de hendel gesloten is of kunt u de snelspanner zadelpen niet sluiten? Dan moet de klemkracht worden aangepast. Pas de klemkracht als volgt aan:

1. Open de snelspanner zadelpen 37 .

2. Pas de klemkracht aan:

a. Draai de stelschroef tegenover de hendel enkele slagen met de wijzers van de klok mee om de klem goed vast te draaien. b. Draai de stelschroef tegenover de hendel enkele slagen tegen de wijzers van de klok in om de klem losser te draaien.

3. Sluit de snelspanner zadelpen volledig door deze tegen de

zadelpenklem te drukken. Afbeelding 6: Open de snelspanner zadelpen93Gebruikershandleiding

De bout moet tot het juiste koppel worden aangedraaid. Te strak aandraaien kan ertoe leiden dat de bout breekt, te weinig aandraaien van de bout kan slippen van de stuurpen en staven veroorzaken (deze kunnen bijvoorbeeld bewegen als u over een hobbel rijdt). Een zelfverzekerde thuismonteur moet in staat zijn om het juiste koppel met de hand te beoordelen. Check bijlage A voor de juiste aandraaimomenten.

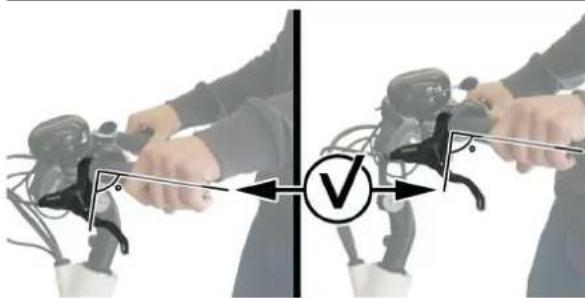

4. Ga op het zadel zitten en kijk naar voren. Draai de

handgrepen 102 om de hoek van de remhendels 75 en 79 te optimaliseren. De hoek van de remhendels is correct ingesteld wanneer de remhendels visueel achter de handgrepen verdwijnen. (zie afbeelding 12).

Controleer altijd de hoek van de remhendel nadat u de hoek van de stuurpen hebt veranderd. Verander de hoek van de handgrepen indien nodig. Bij een verkeerde stand van de remhendels is het moeilijker om kracht uit te oefenen, hetgeen tot verminderde remprestaties kan leiden. Tip Als u het gevoel heeft dat u door het veranderen van de hoek van de stuurpen geen goede fietsinstelling heeft, heeft u mogelijk een andere stuurpen en/of stuur nodig. Neem contact op met uw Urban Arrow dealer voor advies. Tip Als u niet goed weet hoe u de stuurpen moet afstellen of als u advies nodig hebt over de montage van de fiets, neem dan contact op met uw Urban Arrow dealer.

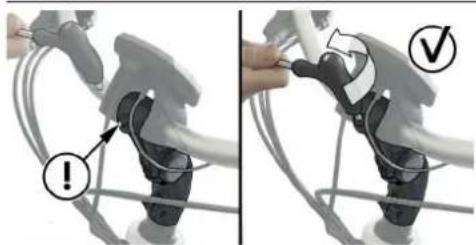

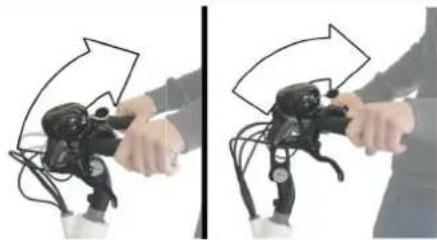

4.1.2 Stuur/stuurpenverstelling

De stuurpositie kan aan uw persoonlijke voorkeur worden aangepast. Door de hoek van de stuurpen aan te passen verandert de stuurhoogte en de afstand tussen de berijder en het stuur. De hoek van het stuur en de hoek van de stuurpen worden als volgt aangepast:

Gebruik een 5mm inbussleutel om de aanpassingen uit te voeren.

1. Draai de stuurpen bout 104 een paar slagen tegen de klok in

om hem los te maken (zie afbeelding 9). Het is niet nodig om de bout verder te draaien.

2. Stel de hoek van de stuurpen 77 en de hoek van het stuur 76

in op de gewenste instelling (zie afbeelding 10).

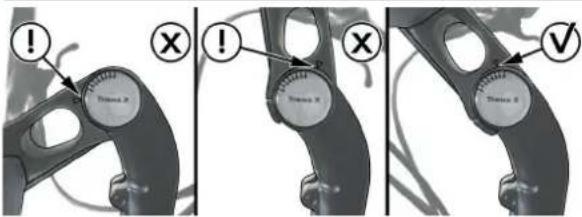

Blijf bij het afstellen altijd binnen het bereik dat op de zijkant van de stuurpen staat aangegeven (zie afbeelding 11). Wanneer u de stuurpen op een positie buiten dit bereik instelt, kan de stuurpen tijdens het fietsen breken. Hierdoor kunt u de controle over de fiets verliezen.

3. Draai de bout met de klok mee om deze vast te draaien.

Tip Gebruik één hand om één uiteinde van het stuur vast te houden en gebruik deze om het stuur in de gewenste positie te brengen. Gebruik uw andere hand om de bout vast te draaien.94 Urban Arrow Tender Afbeelding 11: Blijf binnen het bereik dat op de zijkant van de stuurpen staat aangegeven Afbeelding 12: Corrigeer de hoek van de remhendel voor de verschillende stuurpenposities Afbeelding 9: De bout op de stuurpen losdraaien Afbeelding 10: Aanpassen van de stuurpen- en stuurhoek95Gebruikershandleiding

De volgende niet te veranderen basisinstellingen zijn beschikbaar op het Intuvia-display: Basisinstelling Verklaring Gebruiksduur totaal Geeft de totale reisduur met de e-bike aan. Displ. vx.x.x.x Softwareversie van het display. DU vx.x.x.x Softwareversie van de elektrische aandrijving. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. DU SN xxxxxxx/xxx Serienummer van de elektrische aandrijving. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. DU PN xxxxxxxxxx Onderdeelnummer van de elektrische aandrijving. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. Service MM/YYYY Dit menupunt wordt weergegeven als de fietsfabrikant een vaste serviceafspraak heeft ingesteld. Serv. xx km/mi Dit menupunt wordt weergegeven als de fietsfabrikant een vaste serviceafspraak heeft ingesteld nadat een bepaalde kilometerstand bereikt is.

4.2 Configuratie van het display

Afhankelijk van het type display op uw fiets zijn er verschillende configuratiemogelijkheden. In deze paragraaf leggen we de configuratie van het Intuvia- en Purion-display uit.

4.2.1 Configuratie van het Intuvia display

De volgende basisinstellingen zijn beschikbaar op het Intuvia-display: Basisinstelling Verklaring Tijd Hier kan de actuele tijd worden ingesteld. Door de insteltoetsen ingedrukt te houden, wordt de instelsnelheid snel vooruitgezet. Bandencircum. U kunt deze door de fabrikant vooraf ingestelde waarde met ± 5 % wijzigen. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. Nederlands U kunt de taal van de tekst wijzigen. U kunt kiezen uit Duits, Engels, Frans, Spaans, Italiaans, Portugees, Frans, Zweeds, Nederlands en Deens. Eenheid km/mi De snelheid en afstand kunnen in kilometers of mijlen worden weergegeven. Tijdformaat De tijd kan in het 12-uurformaat of 24-uurformaat worden weergegeven. Schakeltip aan/ Schakeltip uit U kunt de indicatie van een schakelaanbeveling in- en uitschakelen.96 Urban Arrow Tender Aanpassen van de basisinstellingen gaat als volgt:

1. Druk tegelijkertijd op de resetknop 71 en de i-knop 66 op het

display tot ‘Configuratie’ in de tekstaanwijzer 68verschijnt.

2. Druk herhaaldelijk op de i-knop 66 op het display (of de i-knop

56 op de besturingseenheid als het display in de houder is geplaatst) totdat de gewenste instelling wordt weergegeven.

3. Pas de instellingen aan:

a. Druk op de aan/uit-knop 70 (of de + knop 55 als het display in de houder is geplaatst) om de instellingen te verhogen of omhoog te scrollen. b. Druk op de verlichtingsknop 67 (of de - knop 57 als het display in de houder is geplaatst) om de instellingen te verlagen of naar beneden te scrollen.

4. Druk 3 seconden op de resetknop om de gewijzigde instelling

op te slaan en de functie te verlaten.

4.2.2 Configuratie van het Purion display

De waarden op het Purion display kunnen in kilometers of mijlen worden weergegeven. Schakelen tussen kilometers en mijlen (en vice versa) gaat als volgt:

1. Houd de -knop 96 ingedrukt.

2. Druk minder dan 1 seconde op de aan/uit-knop 100. De

instelling is nu gewijzigd. Basisinstelling Verklaring Bat. vx.x.x.x Softwareversie van de accu. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. Bat. PN xxxxxxxxxx Softwareversie van de accu. Dit menupunt wordt alleen weergegeven als het display zich in de houder bevindt. Cha. vx.x.x.x Softwareversie van de lader die gebruikt wordt om de accu van de e-bike op te laden. Dit menupunt wordt alleen weergegeven als de lader de softwareversie heeft. Schakelen tussen de basisinstellingen en aanpassen van de basisinstellingen

De basisinstellingen kunnen worden weergegeven en gewijzigd, ongeacht of het display in de displayhouder 33 is geplaatst of niet. Sommige instellingen zijn alleen zichtbaar en kunnen alleen worden gewijzigd als het display in de houder is geplaatst. Schakelen tussen de basisinstellingen gaat als volgt:

1. Druk herhaaldelijk op de i-knop 66 op het display of de i-knop

56 op de besturingseenheid totdat de gewenste instelling wordt weergegeven.97Gebruikershandleiding

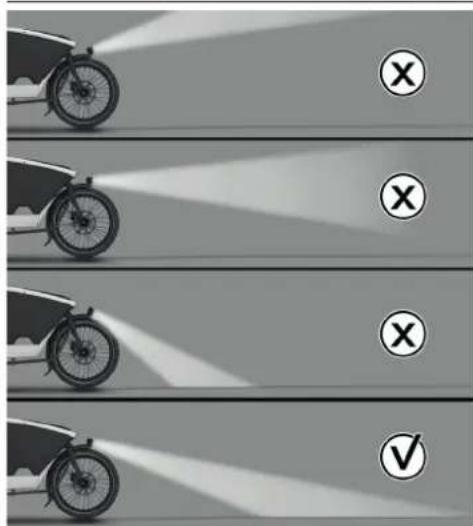

Afbeelding 13: Stralingshoek koplampen De versies van de subsystemen kunnen op het Purion-display worden bekeken. Het weergeven van de versies van de subsystemen gaat als volgt:

1. Druk op de aan/uit-knop 100 om het systeem uit te zetten.

2. Druk tegelijkertijd op de + knop 97 en de - knop 96. Houd de

knoppen ingedrukt terwijl u de volgende stap uitvoert.

3. Druk minder dan 1 seconde op de aan/uit-knop. De versies

van de subsystemen worden nu weergegeven.

4.2.3 Instellen van de verlichting

Het achterlicht is op de juiste positie bevestigd en hoeft niet te worden afgesteld. Voor een optimale zichtbaarheid moeten de koplampen correct zijn ingesteld (zie afbeelding 13). Ze kunnen op en neer gekanteld worden. Hierdoor kunnen de lichtstralen dichter of verder van de fiets worden geprojecteerd. Idealiter worden de lichtbundels zo ver mogelijk van de fiets op de grond gericht.

Stel de koplampen nooit zo in dat de lichtbundels naar boven wijzen. Dit kan tot gevolg hebben dat aankomend verkeer verblind wordt, waarna ze de controle over hun transportmiddel kunnen verliezen en een ongeluk kunnen veroorzaken.98 Urban Arrow Tender

Wanneer u met uw fiets over een voorwerp rijdt, kan het voorwerp de stuurstang raken en schade aan de stuurstang veroorzaken. Wees altijd voorzichtig wanneer u over stoepranden of andere voorwerpen rijdt en houd altijd rekening met de relatief kleine afstand tussen de grond en het onderste deel van de stuurstang.

Wees voorzichtig bij het aanraken van de schijfremmen na intensief gebruik. Ze kunnen erg heet worden.

De berijder wordt aangeraden om een fietshelm te gebruiken.

5.2 Invloeden op de actieradius

De actieradius is afhankelijk van vele factoren, zoals: ● Ondersteuningsniveau, ● Het schakelgedrag van de versnelling, ● Fietsbanden en bandenspanning, ● Leeftijd en conditie van de accu van de e-bike, ● Routeprofiel (hellingen) en weg- of padencondities (weg- of padenoppervlak), ● Tegenwind en omgevingstemperatuur, ● Gewicht van de e-bike, berijder en uitrusting/bagage. Om deze reden is het niet mogelijk om de actieradius voor en tijdens een rit nauwkeurig te voorspellen. Algemene regels: ● Voor hetzelfde motorvermogen van de elektrische aandrijving: Hoe minder vermogen of kracht u moet leveren om een bepaalde snelheid te bereiken (bijvoorbeeld door 5 Klaar om te fietsen

5.1 Eerste ervaringen opdoen

Het is aan te raden om de eerste ervaring met de e-bike weg van wegen met veel verkeer op te doen. Test de actieradius van uw e-bike onder verschillende omstandigheden voordat u langere en meer uitdagende ritten plant. Probeer ook de verschillende ondersteuningsniveaus en neem de tijd om de versnellingsnaaf te begrijpen.

Wanneer u de e-bike voor het eerst in gebruik neemt, is het aan te raden om in een lage versnelling en in ondersteuningsniveau ECO of TOUR te starten. Het motorvermogen is afhankelijk van de hoeveelheid trapkracht en de instellingen van het ondersteuningsniveau op het display. In het algemeen: ● Minder trapkracht betekent minder ondersteuning. ● Veel trapkracht betekent meer ondersteuning. Zodra u zich veilig voelt, kunt u net als bij elke andere fiets, met de e-bike aan het verkeer deelnemen.

Wanneer u met uw fiets tegen een voorwerp oprijdt, kan dit schade veroorzaken aan de voorwielen. Wees altijd voorzichtig als u tegen en over stoepranden rijdt. Pas uw snelheid aan.99Gebruikershandleiding

1. Controleer of de asmoeren en de schroef achterpatten 11 niet

2. Controleer of de band niet tegen het spatbord, het frame of

het slot 13 aanloopt.

3. Controleer of de banden goed opgepompt zijn. (zie paragraaf

5.4 voor informatie over de juiste bandenspanning).

4. Controleer of er geen speling zit in de koppeling tussen het

stuur 76 en de vork 7 en of de koppeling direct en soepel draait.

en ontgrendeld kan worden.

7. Controleer of de zadelpen 36 niet in het frame glijdt, zorg

ervoor dat de zadelpenklem 39 is vastgezet.

8. Controleer of de stuurpen 77 , stuur 76 en handgrepen 102

niet slippen of los zitten.

9. Controleer of de koppelbouten van het hoofdframe 45 niet

10. Controleer of de voor- 27 en achterlichten 14 werken.

11. Controleer of de slotrubbers 13 niet gescheurd en/of

gebarsten zijn. Bagage/goederen vervoeren Controleer of uw bagage/goederen goed is/zijn vastgezet, zodat deze tijdens de rit niet kan/kunnen bewegen. optimaal gebruik van de versnellingen), hoe minder energie de elektrische aandrijving verbruikt en hoe groter de actieradius van de accu van uw e-bike. ● Hoe hoger het ondersteuningsniveau onder dezelfde omstandigheden, hoe lager de actieradius.

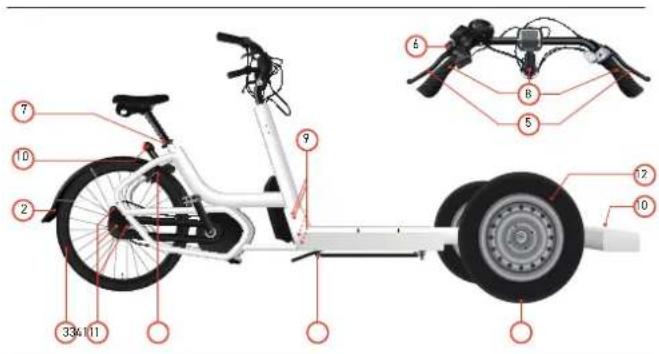

5.3 Veiligheidscontrole voor elke rit

Om er zeker van te zijn dat uw fi ets veilig is om te rijden, dient u voor elke rit de volgende veiligheidspunten te controleren (zie afbeelding 14). Dit zijn snelle controles om mechanische storingen te voorkomen. Gebruik de fi ets niet als uw fi ets op een van de punten faalt en u het probleem niet volgens de instructies in deze handleiding kunt oplossen. Neem contact op met uw Urban Arrow dealer om het probleem te bespreken. RESET

Afbeelding 14: Snelle veiligheidscontrole100 Urban Arrow Tender Het controleren van de laadtoestand van de accu van de e-bike op het Intuvia of Purion display gaat als volgt:

1. Druk op de aan/uit knop 70 op het Intuvia display of op de

aan/uit knop 94 op het Purion display.

2. Controleer de laadcontrole-indicator 60 op het Intuvia display

of de laadcontrole-indicator 94 op het Purion display. Elke balk van het batterijsymbool komt overeen met een capaciteit van ongeveer 20% (zie afbeelding 15).

Als het display uit de houder 33 wordt verwijderd, wordt het laatst weergegeven batterijlaadniveau opgeslagen. De accu van de e-bike is volledig opgeladen. De accu van de e-bike moet worden opgeladen. De LED's van de laadcontrole-indicator op de accu doven. De capaciteit voor ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting en de boordcomputer gebruikt. De laadcontrole-indicator knippert. De capaciteit van de accu van de e-bike is voldoende voor ongeveer twee uur verlichting. Dit houdt geen rekening met andere verbruikers (bijv. het opladen van externe apparaten op de USB-poort wanneer u een Intuvia-display heeft). Afbeelding 15: De laadtoestand

Pomp uw banden tot de juiste spanning op: ● Voorband 2,5-3,0 bar ● Achterband 3-4 bar Tip Vraag uw Urban Arrow dealer naar de juiste pomp die op de ventielen van uw fi ets past.

5.5 Controle van de accucapaciteit van de e-bike

Er zijn twee manieren om de laadtoestand van de accu van de e-bike te controleren: ● Op de accu ● Op het display

Wanneer de accu van de e-bike leeg is, kan de e-bike zonder ondersteuning als een normale fi ets worden bereden. Het controleren van de laadtoestand van de accu van de e-bike gaat als volgt:

1. Druk op de aan/uit-knop 46 op de accu.

2. Controleer de vijf groene LED's van de laadcontrole-indicator

44 op de accu. Elke LED geeft ongeveer 20% van de capaciteit aan. Wanneer de accu volledig is opgeladen, gaan alle vijf LED's branden.

Als de capaciteit van de accu minder dan 5% bedraagt, gaan alle LED's van de laadcontrole-indicator uit.101Gebruikershandleiding

5.6.1 Het Intuvia-display plaatsen, verwijderen, beveiligen en

opladen Het Intuvia display wordt als volgt geplaatst:

1. Schuif het display van voren in de houder 33 die op het stuur

76 is gemonteerd. Het Intuvia display wordt als volgt van uw fi ets verwijderd:

1. Houd de kliksluiting met slot 31 ingedrukt en schuif het

display naar voren uit de houder 33 (zie afbeelding 16).

Wanneer het display wordt verwijderd, wordt het laatst aangegeven ondersteuningsniveau op 64 opgeslagen; de motorvermogensindicator 63 blijft leeg en het laatst weergegeven batterijlaadniveau 60 wordt opgeslagen. Afbeelding 16: Het display verwijderen

5.6 Uw e-bike activeren

Uw e-bike kan alleen worden geactiveerd (in- en uitgeschakeld) als aan de volgende voorwaarden is voldaan: ● Het display is correct in de houder geplaatst (bij een Intuvia-display) ● Een opgeladen e-bike-accu wordt in de accuhouder geplaatst ● De snelheidssensor is correct aangesloten

Er is geen specifi eke volgorde voor de montage van het display en de accu. In de volgende paragrafen wordt uitgelegd hoe u dat moet doen: ● Het Intuvia-display plaatsen, verwijderen, beveiligen en opladen ● De accu van de e-bike in de accuhouder plaatsen en verwijderen ● De e-bike in- en uitschakelen

Als de snelheidssensor niet goed is aangesloten, verschijnt de tekst 'Error 503' op het scherm van uw display. Fietsen blijft mogelijk, maar er is geen trapondersteuning omdat de elektrische aandrijving automatisch wordt uitgeschakeld in deze foutmodus. Raadpleeg paragraaf 8.2 voor meer informatie over het controleren van de snelheidssensor.102 Urban Arrow Tender Het opladen van de interne accu van het Intuvia-display gaat als volgt:

1. Plaats de e-bike accu 47 in de accuhouder (zie paragraaf

2. Plaats het display in de houder 33.

3. Druk op de aan/uit-knop 70 van de accu van de e-bike om de

accu van de e-bike in te schakelen. De interne accu van het display wordt nu opgeladen. Tip U kunt het display ook via de USB-poort 61 opladen (zie paragraaf 5.9).

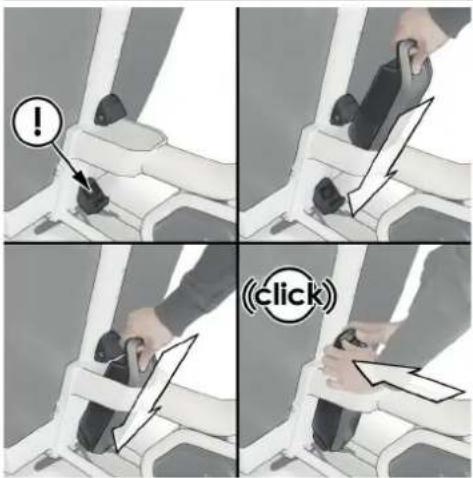

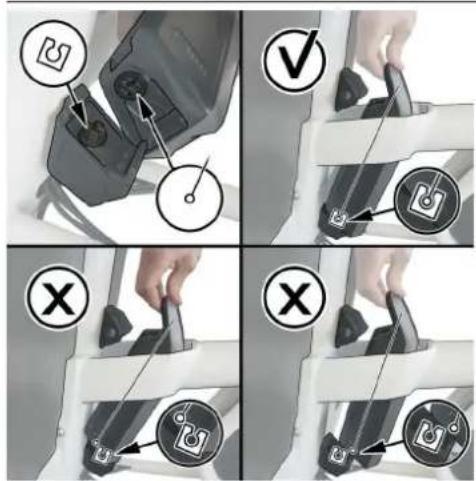

5.6.2 De accu van de e-bike in de accuhouder plaatsen en

verwijderen De accu van de e-bike wordt als volgt geplaatst:

1. Druk op de aan/uit-knop 70 van de accu van de e-bike om de

accu van de e-bike uit te schakelen 47.

Er kunnen vonken ontstaan tussen de polen van uw accu en die van de houder wanneer u de accu niet uitschakelt. Deze vonken kunnen tot verwondingen leiden.

2. Controleer of de bovenste en onderste accuhouder 52 en 43

schoon zijn (geen vuil of resten).

3. Plaats de sleutel in het accuslot 13.

Het accuslot gebruikt dezelfde sleutel als het ringslot 42. Het Intuvia display wordt als volgt tegen verwijdering beveiligd:

U heeft een 3 mm inbussleutel en een M3-schroef (8 mm lang) nodig

1. Schroef de bouten van de displayhouder 35 los.

2. Verwijder de houder van het stuur door het bovenste 33 en

onderste deel 34 van de displayhouder uit elkaar te nemen.

3. Schuif het display in het bovenste gedeelte van de

4. Schroef de borgschroef in de schroefdraad op 32 in het

bovenste deel van de displayhouder.

5. Monteer de houder weer op het stuur.

Er zijn twee manieren om het display van energie te voorzien:

1. Energievoorziening door de accu van de e-bike:

Als het display zich in de houder 33 bevindt, een voldoende opgeladen accu in de e-bike is geplaatst en de e-bike is ingeschakeld, dan wordt de boordcomputer gevoed door de accu van de e-bike.

2. Energievoorziening door de interne accu van het display:

Als het display uit de houder 33 is verwijderd, wordt de energie via een interne accu geleverd.

Als de interne accu leeg raakt wanneer het display is ingeschakeld, verschijnt ‘Met fiets verbinden’ drie seconden in tekstindicatie 68. Het display wordt dan weer uitgeschakeld.103Gebruikershandleiding

Afbeelding 17: De accu in de accuhouder plaatsen Afbeelding 18: Terugmelding juist geplaatste accu

4. Ontgrendel het accuslot door de sleutel tegen de klok in te

5. Plaats de accu met de contacten in de onderste houder op de

e-bike (zie afbeelding 17).

6. Kantel de accu in het bovenste gedeelte van de accuhouder

tot deze vastklikt. De accu is nu vergrendeld. Zie afbeelding 18 en 19 voor een juist en onjuist geplaatste accu.

U hoort een klik wanneer de accu correct is geplaatst.

7. Controleer of de accu goed op zijn plaats zit. Er moet zeer

weinig speling zijn.

8. Haal de sleutel uit het accuslot.

Door de sleutel te verwijderen wordt voorkomen dat de accu van de e-bike door onbevoegden wordt verwijderd wanneer de e-bike geparkeerd staat.104 Afbeelding 19: Onjuist geplaatste accu De accu van de e-bike wordt als volgt verwijderd:

1. Druk op de aan/uit-knop 70 van de accu van de e-bike om de

accu uit te schakelen 47.

2. Plaats de sleutel in het accuslot 51.

Tip Het accuslot gebruikt dezelfde sleutel als het ringslot.

3. Ontgrendel het accuslot door de sleutel tegen de klok in te

draaien (zie afbeelding 20).

Het vergrendelingsmechanisme duwt de accu uit de houder, waardoor deze gemakkelijk uit de houder kan worden gehaald.

4. Kantel de accu uit het bovenste gedeelte van de accuhouder

5. Trek de accu uit het onderste gedeelte van de accuhouder 43.

Tip Let erop dat de sleutel van het accuslot ook wordt gebruikt om het fietsslot te openen. Wij raden u aan om de sleutel nooit in het accuslot te laten zitten om diefstal van de e-bike te voorkomen. Afbeelding 20: De e-bike van het slot halen

Altijd uw accu uit het frame halen wanneer u de fiets voor langere tijd of in gebieden met een hoog risico parkeert. Het is een duur onderdeel om te vervangen en er bestaat altijd een kans dat het gestolen wordt.

5.6.3 De e-bike aan- en uitzetten

Er zijn meerdere manieren om de e-bike aan te zetten:

1. Wanneer het display nog niet in de houder is geplaatst (bij

een Intuvia-display): a. Schakel het display in en plaats het in de houder. De e-bike wordt automatisch aangezet. Urban Arrow Tender105Gebruikershandleiding

uitgeschakeld is. Zet het ondersteuningsniveau op OFF als u zonder hulp wilt rijden, maar wel uw verlichting aan wilt hebben. Afbeelding 21: Het display aan- en uitzetten

5.6.4 De accu van de e-bike aan- en uitzetten

De accu van de e-bike wordt als volgt aangezet:

1. Druk op de aan/uit-knop 46 van de accu 47 .

De LED's van de indicator 44 gaan branden en geven tegelijkertijd de laadtoestand aan. De accu van de e-bike wordt als volgt uitgezet:

1. Druk op de aan/uit-knop 46 van de accu 47 .

De LED's van de indicator 44 gaan uit. Dit schakelt ook de e-bike uit.

Als de capaciteit van de accu minder dan 5% bedraagt, gaat geen van de LED's van de laadcontrole-indicator 44 branden. Dit is alleen zichtbaar op het display als de e-bike is ingeschakeld. b. Plaats het display in de houder. Zet het dispay aan.

2. Wanneer het display al in de houder is geplaatst:

a. Schakel de accu van de e-bike in (zie paragraaf 5.6.3). b. Zet het display aan (zie paragraaf 21).

De voorwaarde is dat er een opgeladen e-bike-accu in de accuhouder is geplaatst en de snelheidssensor correct is aangesloten.

Als de e-bike correct is aangezet, verschijnt de tekst ‘m/h’ of ‘km/h’ 'op het scherm van zowel het Intuvia als het Purion display. Er zijn meerdere manieren om de e-bike uit te zetten: ● Zet het display uit (zie paragraaf 21). ● Schakel de accu van de e-bike uit (zie paragraaf 5.6.3). ● Verwijder het display uit de houder (bij een Intuvia display) (zie paragraaf 5.6.1).

Als de e-bike ongeveer 10 minuten lang niet wordt gevoed (bijv. omdat de e-bike niet beweegt) en er 10 minuten lang geen knop op het display wordt ingedrukt, wordt de e-bike en dus ook de accu van de e-bike automatisch uitgeschakeld om energie te besparen.

Door de e-bike uit te schakelen kan de e-bike ook op elk moment als normale fi ets worden bereden. Houd er rekening mee dat de verlichting niet werkt wanneer de e-bike106 Urban Arrow Tender

Afbeelding 22: Vergrendelen van de parkeerrem Het ontgrendelen van de parkeerrem gaat als volgt (zie afbeelding 23):

1. Trek de hendel van de voorrem richting handgreep. De

vergrendeling van het parkeerremsysteem 53 draait automatisch naar een neutrale stand.

2. Laat de hendel van de voorrem los.

Afbeelding 23: Ontgrendelen van de parkeerrem

Als de e-bike ongeveer 10 minuten lang niet wordt gevoed (bijv. omdat de e-bike niet beweegt) en er 10 minuten lang geen knop op het display of de besturingseenheid van de e-bike wordt ingedrukt, wordt de e-bike en dus ook de accu van de e-bike automatisch uitgeschakeld om energie te besparen.

5.7 De e-bike parkeren of een ritje maken

Wanneer u de fi ets wilt parkeren, zet de rem dan in de parkeervergrendeling. Het activeren van de parkeerrem gaat als volgt (zie afbeelding 22):

1. Trek de hendel van de voorrem richting handgreep en houd

2. Draai de vergrendeling van het parkeerremsysteem 53 weg

van het stuur. Wanneer u de hendel van de voorrem loslaat, blijft de rem ingeschakeld.

Laat het Intuvia display of de accu nooit op de e-bike staan als u de e-bike parkeert om diefstal van het display en/of de accu te voorkomen.

Parkeer uw fi ets op een sociaal verantwoorde manier. Blokkeer de weg of het trottoir niet.107Gebruikershandleiding

verschijnen. Het verlichtingssymbool 65 wordt op het display weergegeven als het licht aan is.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

Neem contact op met uw Urban Arrow dealer wanneer het voor- en achterlicht niet tegelijkertijd of helemaal niet aan gaan. Er zijn meerdere manieren om de lichten uit te zetten wanneer u een Intuvia display heeft. Het uitzetten van de lichten met het Intuvia display gaat als volgt: ● Druk op de aan/uit-knop 70 op het display. Het verlichtingssymbool 65 zal van het display verdwijnen. ● Schakel de e-bike uit (zie paragraaf 5.6.3). ● Verwijder het display van de e-bike (zie paragraaf 5.6.1). Het aanzetten van de lichten met het Purion display gaat als volgt:

1. Druk op de aan/uit knop 100 om de e-bike aan te zetten (zie

paragraaf 5.6.3 voor de voorwaarden).

2. Druk tussen 1 en 2,5 seconden op de + knop 97 om de lichten

aan te zetten. Het verlichtingssymbool 101 wordt op het display weergegeven als het licht aan is.

Het in- en uitschakelen van de fietsverlichting heeft geen invloed op de achtergrondverlichting van het display.

5.8 De fietsverlichting in- en uitschakelen

Uw e-bike heeft twee voorlichten en een achterlicht. Het is aan te raden om de verlichting te allen tijde te laten branden, ook overdag. De verhoogde zichtbaarheid voor ander verkeer zal uw veiligheid verhogen.

Bedek tijdens het fietsen nooit de reflectoren of de verlichting. Dit kan slecht zicht in het verkeer veroorzaken, hetgeen tot aanrijdingen en/of ongelukken kan leiden. Wanneer een van de reflectoren ontbreekt neem dan altijd contact op met uw Urban Arrow dealer om deze te vervangen. Neem altijd contact op met uw Urban Arrow dealer wanneer de lichten niet meer werken of niet volgens de beschreven methode aan gaan.

Uw lichten gaan niet uit als de accu leeg is. Ze zullen nog vele uren blijven werken nadat de elektrische ondersteuning gestopt is. U heeft voldoende tijd om veilig thuis te komen wanneer de accu leeg raakt tijdens een rit. In deze paragraaf leggen we uit hoe u de verlichting moet aanzetten. Dit is afhankelijk van het type display op uw fiets. Het aanzetten van de lichten met het Intuvia display gaat als volgt:

1. Druk op de aan/uit knop 70 op het display om de e-bike aan te

zetten (zie paragraaf 5.6.3 voor de voorwaarden).

2. Druk op de verlichting knop 67 om de lichten aan te zetten. De

tekst ‘Licht aan’ zal ongeveer een seconde lang op het display108 Urban Arrow Tender

3. Open de beschermkap van de USB-poort 62.

4. Sluit de USB-aansluiting van het externe apparaat aan op de

USB-poort 61. Gebruik de Micro A - Micro B USB-laadkabel (verkrijgbaar bij uw Urban Arrow e-bike dealer).

Zodra u het externe apparaat op uw display aansluit, verschijnt de tekst ‘USB aangesloten’ op het scherm van het display. Om de tekst ‘USB aangesloten’van het scherm te doen verdwijnen, druk op de i knop 66. Om de tekst opnieuw te tonen, druk meerdere malen op de i knop tot de tekst weer verschijnt.

5. Sluit de beschermkap van de USB-poort na het loskoppelen

van het externe apparaat.

Een USB-aansluiting is geen waterdichte steekverbinding. Vocht kan interne schade aan het display veroorzaken. Sluit de USB-aansluiting altijd volledig af met de beschermkap 62. Sluit nooit een extern apparaat aan wanneer u in de regen rijdt.

Neem contact op met uw Urban Arrow dealer wanneer het voor- en achterlicht niet tegelijkertijd of helemaal niet aan gaan. Het uitzetten van de lichten met het Purion display gaat als volgt:

1. Druk langer dan 2,5 seconden op de + knop 97 om de lichten

uit te zetten. Het verlichtingssymbool 95 zal van het display verdwijnen.

5.9 Voeding van externe apparaten via USB-aansluiting van het

Intuvia-display Met de USB-aansluiting op de Intuvia is het mogelijk om de meeste apparaten te bedienen en op te laden waarvan stroomvoorziening via USB mogelijk is (bijv. verschillende mobiele telefoons).

De USB-aansluiting op het Purion display is alleen voor servicedoeleinden. Uw externe apparaat via het display van stroom voorzien gaat als volgt:

1. Bij een Intuvia display: Plaats het display in de displayhouder

33. Zie paragraaf 5.6.1 voor instructies.

2. Plaats een opgeladen accu in de accuhouder. Zie paragraaf

5.6.2 voor instructies.109Gebruikershandleiding

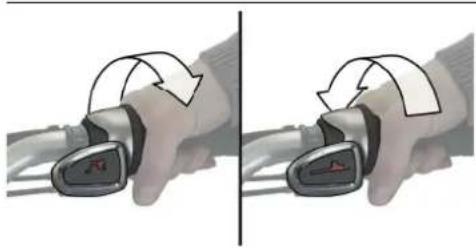

Wanneer u een draaiversteller met handgreepindicator hebt, verandert het beeld op de handgreepindicator 78 van een fiets op een vlakke(re) ondergrond naar een fiets op een heuvel (zie afbeelding 24). b. Schakel naar een hogere versnelling (wanneer u hard rijdt of bergafwaarts rijdt) door de draaiversteller 78 of 98/99 traploos tegen de wijzers van de klok in te draaien (zie afbeelding 24).

Wanneer u een draaiversteller met handgreepindicator hebt, verandert het beeld op de handgreepindicator 78 van een fiets op een heuvel naar een fiets op een vlakke(re) ondergrond (zie afbeelding 24).

Schakelen in stilstand is mogelijk, maar alleen binnen een beperkt bereik. De weerstand zal toenemen totdat het niet meer mogelijk is om de hendel verder te draaien. Oefen geen onredelijke kracht uit om de hendel verder dan dit punt te draaien. Zodra de fiets begint te rollen kunt u weer door het hele bereik van de versnellingsnaaf schakelen.

Onafhankelijk van het type versnelling is het aan te raden om het trappen tijdens het schakelen kort te onderbreken. Dit vergemakkelijkt het schakelen en vermindert de slijtage van de aandrijving.

Het kiezen van een lagere versnelling als u vanuit stilstand gaat fietsen, vermindert de belasting op de onderdelen van 6 Instellingen wijzigen tijdens het fietsen Er zijn een aantal instellingen die tijdens het rijden kunnen worden gewijzigd, zoals: schakelen, het ondersteuningsniveau wijzigen en de duwondersteuningsmodus in- en uitschakelen. Bij stilstand kunnen een aantal weergavefuncties worden gereset. In de volgende paragrafen leggen we uit hoe u de bovenstaande instellingen kunt wijzigen.

Met een Enviolo versnelling is de draaibeweging traploos regelbaar. Een Rohloff versnelling heeft 14 versnellingen en draait dus in 14 stappen. Aanpassen van de versnellingen gaat als volgt: a. Schakel naar een lagere versnelling (voordat u wegrijdt of bergopwaarts rijdt) door de draaiversteller 78 of 98/99 traploos met de wijzers van de klok mee te draaien (zie afbeelding 24).

Door een lagere versnelling te kiezen, wordt de aandrijving minder belast en kunt u sneller meer snelheid halen.110 Urban Arrow Tender

6.2 Het ondersteuningsniveau wijzigen

De elektrische aandrijving van de e-bike ondersteunt u bij het trappen. De mate van ondersteuning kan tijdens het fi etsen of stilstaan worden gewijzigd. U kunt uw e-bike ook zonder ondersteuning als normale fi ets gebruiken.

Als u een Intuvia display hebt, zal de tekst ‘Active Line’ kortstondig op het display verschijnen zodra de elektrische aandrijving wordt geactiveerd. De volgende ondersteuningsniveaus zijn beschikbaar: Geen ondersteuning Maximale ondersteuning OFF De motorondersteuning is uitgeschakeld en de e-bike kan als normale fi ets worden gebruikt. De duwondersteuning kan in dit ondersteuningsniveau niet worden geactiveerd. ECO Effectieve ondersteuning bij maximale effi ciëntie voor een maximale actieradius. TOUR Uniforme ondersteuning, voor toeren met een grote actieradius. SPORT Maximale ondersteuning voor sportief rijden en stadsverkeer. TURBO Maximale ondersteuning, ondersteunt de hoogste cadans voor sportief rijden. de aandrijving en verlengt de levensduur van uw fi ets. Het kiezen van de juiste versnelling heeft ook een positief effect op de actieradius van uw accu. Afbeelding 24: Schakelen naar een lichtere (lagere) of zwaardere (hogere) versnelling

6.1.1 Schakeladvies op het Intuvia display

Uw Intuvia-display geeft u schakelaanbeveling zodat u de juiste versnelling kunt kiezen. Door de juiste versnelling te kiezen, verhoogt u de snelheid en de actieradius met dezelfde pedaalkracht. Als de 58 aanduiding wordt weergegeven, moet u naar een hogere versnelling met een lagere cadans schakelen. Als de 59 aanduiding wordt weergegeven, moet u naar een lagere versnelling met een hogere cadans schakelen.111Gebruikershandleiding

6.3 De duwondersteuningsmodus in- en uitschakelen

De duwondersteuningsfunctie maakt het makkelijker om de e-bike te duwen. De snelheid in deze functie is afhankelijk van de ingestelde versnelling en mag niet hoger zijn dan 6 km/u (max.). Hoe lager de ingestelde versnelling, hoe lager de snelheid in de duwondersteuningsfunctie (bij vol vermogen). Hoe de duwondersteuning wordt in- of uitgeschakeld, hangt af van het type display op uw fiets.

De cranks met de pedalen draaien bij het inschakelen van de duwondersteuning. Zorg ervoor dat de afstand tussen uw benen en de cranks met de pedalen voldoende groot is. Er bestaat gevaar voor letsel.

Gebruik nooit de duwondersteuningsfunctie wanneer de fiets op slot staat is. Dit kan beschadiging van uw spaken veroorzaken.

6.3.1 In- en uitschakelen van de duwondersteuningsmodus met een

Intuvia-display Het inschakelen van het ondersteuningsniveau met het Intuvia display gaat als volgt:

1. Houd de loopknop 54 op de besturingseenheid ingedrukt. De

elektrische aandrijving is ingeschakeld.

De duwondersteuning kan in het OFF ondersteuningsniveau niet worden geactiveerd. Het wijzigen van het ondersteuningsniveau met het Intuvia display gaat als volgt: a. Schakel naar een hoger ondersteuningsniveau door op de + knop 55 op de besturingseenheid te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 64 verschijnt. b. Schakel naar een lager ondersteuningsniveau door op de - knop 57 op de besturingseenheid te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 64 verschijnt. Het wijzigen van het ondersteuningsniveau met het Purion display gaat als volgt: a. Schakel naar een hoger ondersteuningsniveau door minder dan een seconde op de + knop 97 te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 91 verschijnt. b. Schakel naar een lager ondersteuningsniveau door minder dan een seconde op de - knop 96 te drukken totdat het gewenste ondersteuningsniveau op het controlelampje 91 verschijnt.

Wanneer het display is ingesteld op TRIP, TOTAL of RANGE, zal de geselecteerde ondersteuning slechts gedurende ongeveer 1 seconde op het display worden weergegeven wanneer het ondersteuningsniveau wordt gewijzigd.112 Urban Arrow Tender

6.4 Resetten van de weergavefuncties

In deze paragraaf leggen we uit hoe u een aantal weergavefuncties kunt resetten, afhankelijk van het type display op uw fiets.

6.4.1 Resetten van de weergavefuncties met een Intuvia display

Met het Intuvia display kunnen de volgende waarden worden gereset: reisafstand, reistijd, gemiddelde snelheid, maximale snelheid en actieradius. Het weer op nul zetten van de waarden van de afstand, rijtijd en gemiddelde gaat als volgt:

1. Druk herhaaldelijk op de i knop 66 op het display of op de

i-knop 56 op de besturingseenheid totdat een van de functies ‘rijtijd’, ‘afstand’ of ‘gemiddelde’ wordt weergegeven.

2. Houd de resetknop 71 ingedrukt totdat de indicatie op nul

staat. Hiermee worden ook de waarden van de andere twee functies gereset. Het weer op nul zetten van de waarde van de maximumsnelheid gaat als volgt:

1. Druk herhaaldelijk op de i-knop 66 op het display of de i-knop

56 op de besturingseenheid totdat de functie ‘maximum’ wordt weergegeven.

2. Houd de resetknop 71 ingedrukt totdat de indicatie op nul

staat. Er zijn meerdere situaties waarin de duwondersteuning van het Intuvia display wordt uitgeschakeld:

1. Als u de loop knop 54 loslaat.

2. Wanneer de wielen van de e-bike geblokkeerd zijn (bijv. door

te remmen of als u tegen een obstakel oprijdt).

3. Wanneer de snelheid van uw e-bike de 6 km/u overschrijdt.

6.3.2 In- en uitschakelen van de duwondersteuningsmodus met een

Purion display Het inschakelen van de duwondersteuning met het Purion display gaat als volgt:

1. Druk minder dan 1 seconde op de loop knop 93. De

duwondersteuning is geactiveerd.

2. Druk en houd de + knop 97 binnen 3 seconden na activering.

De elektrische aandrijving is ingeschakeld.

De duwondersteuning kan in het OFF ondersteuningsniveau niet worden geactiveerd. Er zijn meerdere situaties waarin de duwondersteuning van het Purion display wordt uitgeschakeld:

1. Als u de + knop 97 loslaat.

2. Wanneer de wielen van de e-bike geblokkeerd zijn (bijv. door

te remmen of als u tegen een obstakel oprijdt).

3. Wanneer de snelheid van uw e-bike de 6 km/u overschrijdt.113Gebruikershandleiding

2. Houd de - knop 96 en + knop 97 tegelijkertijd gedurende 2,5

seconden ingedrukt. De tekst ‘reset’ zal eerst verschijnen. De actieradius van de accu is op nul ingesteld.

6.5 Resetten van de foutcode-indicaties

De onderdelen van de e-bike worden continu en automatisch gecontroleerd. Als er een fout wordt gedetecteerd, verschijnt de bijbehorende foutcode op de tekstindicator 68 van het Intuvia display en 91 van het Purion display.

Afhankelijk van de aard van de fout kan de elektrische aandrijving automatisch worden uitgeschakeld. In dit geval is het mogelijk om te fietsen, maar er is geen trapondersteuning tijdens het functioneren in deze foutmodus. Breng uw e-bike naar uw Urban Arrow dealer om hem zo snel mogelijk te laten repareren. Het resetten van de foutcode-indicaties op het display gaat als volgt:

1. Druk op een willekeurige knop op het Intuvia display 30 of het

Purion display 101 om naar de standaardindicatie terug te keren. Afhankelijk van de foutcode verschijnt de aanduiding weer op het display nadat de e-bike is uitgeschakeld en ingeschakeld. Het resetten van de waarde van de actieradius naar de fabrieksinstelling gaat als volgt:

1. Druk herhaaldelijk op de i-knop 66 op het display of de i-knop

56 op de besturingseenheid totdat de functie ‘bereik’ wordt weergegeven.

2. Houd de resetknop 71 ingedrukt totdat de indicatie is

ingesteld op de waarde van de fabrieksinstelling.

6.4.2 Resetten van de weergavefuncties met een Purion display

Met het Purion display kan de reisafstand en de actieradius van de accu worden gereset. Het weer op nul zetten van de waarde van de reisafstand gaat als volgt:

1. Druk tussen 1 en 2,5 seconden op de - knop 96 totdat het

gewenste ondersteuningsniveau TRIP op de indicator 84 verschijnt.

2. Houd de - knop 96 en + knop 97 tegelijkertijd gedurende 2,5

seconden ingedrukt. De tekst ‘reset’ zal eerst verschijnen. De waarde van de afstand wordt op nul gezet. Het weer op nul zetten van de waarde van de actieradius van de accu gaat als volgt:

1. Druk tussen 1 en 2,5 seconden op de - knop 96 totdat het

gewenste ondersteuningsniveau RANGE op de indicator 86 verschijnt.114 Urban Arrow Tender Afbeelding 25: Draai de sleutel 20 tot 30 graden met de wijzers van de klok mee Afbeelding 26: Druk de hendel naar beneden Het openen van het ringslot gaat als volgt:

1. Vergrendel de parkeerrem (zie paragraaf 5.7).

2. Plaats de sleutel 42 in het ringslot.

3. De sleutel tegen de wijzers van de klok in draaien. De pen is

veerbelast en keert automatisch terug naar de ontgrendelde positie. 7 Na het fietsen

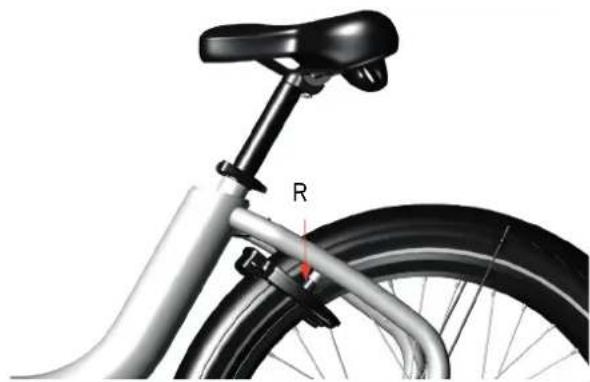

Uw e-bike is voorzien van twee sloten, een slot op het achterframe en een slot op de accu. Deze twee sloten hebben dezelfde sleutel. Zet de fiets met behulp van het wielslot op slot en bij voorkeur een extra slot om de e-bike aan een statisch object te bevestigen. Dit verkleint de kans op diefstal. Tip Noteer de fabrikant en het nummer van de sleutel.

In geval u de sleutels verliest kunt u contact opnemen met uw Urban Arrow dealer of ga naar www.fietssleutels.nl Het ringslot wordt als volgt gesloten:

1. Vergrendel de parkeerrem (zie paragraaf 5.7). Dit voorkomt

schade aan de spaken bij het sluiten van het ringslot.

2. Draai de sleutel 42 20 tot 30 graden met de wijzers van de

klok mee (niet een volledige draai) en houd hem in deze positie (zie afbeelding 25).

3. Druk tegelijkertijd de hendel aan de andere kant van het slot

naar beneden tot de pen in de eindstand klikt. De sleutel komt vrij (zie afbeelding 26). Tip Als de pen een spaak raakt, draai dan het wiel een beetje.

4. Haal de sleutel uit het slot (en bewaar hem op een veilige

plaats).115Gebruikershandleiding

Houd de acculader schoon. Verontreiniging kan leiden tot risico van een elektrische schok.

Houd de lader altijd uit de buurt van regen of vocht. Het binnendringen van water in een acculader verhoogt het risico op een elektrische schok.

Op de onderzijde van de lader bevindt zich een sticker in het Engels (zie 25 in afbeelding 1). Hierop staat: Gebruik ALLEEN BOSCH lithium-ion accu's.

Stel de lader niet bloot aan regen of natte omstandigheden. Als er water in een lader terechtkomt, bestaat er gevaar voor elektrische schokken.

Wees voorzichtig wanneer u de lader aanraakt tijdens het opladen. Draag beschermende handschoenen. Vooral bij hoge omgevingstemperaturen kan de lader aanzienlijk opwarmen. Afbeelding 27: Een accu laden

De sleutel blijft in het slot zitten wanneer het slot geopend is. Deze kan niet worden verwijderd.

7.2 De accu van de e-bike opladen

Voordat u de e-bike-accu voor de eerste keer gebruikt, moet u de accu controleren voordat u deze volledig kunt opladen. Het controleren gaat als volgt:

1. Druk op de aan/uit-knop 46 om de accu aan te zetten.

Minstens één van de LED's zal gaan branden.

Als er geen LED van de laadcontrole-indicator 44 gaat branden, kan de accu beschadigd zijn. Neem contact op met uw Urban Arrow dealer. Er zijn twee manieren om de accu van de e-bike op te laden (zie afbeelding 27): ● Opladen terwijl de accu in de accuhouder op de e-bike is geplaatst. ● Opladen van de accu nadat u deze uit de e-bike heeft gehaald.

Controleer voor elk gebruik de acculader, kabel en stekker. Gebruik de acculader niet als er schade wordt vastgesteld. Beschadigde acculaders, kabels en stekkers verhogen het risico op een elektrische schok. Open de acculader nooit zelf. Neem altijd contact op met uw Urban Arrow dealer wanneer uw acculader beschadigd is.116 Urban Arrow Tender Afbeelding 28: Steek de laadstekker in de laadaansluiting op het onderste gedeelte van de accuhouder Het laden van de accu van de e-bike nadat deze uit de e-bike is verwijderd, gaat als volgt:

1. Plaats de accu op een schone ondergrond. Voorkom in het

bijzonder het vuil worden van de laadaansluiting en de contacten, bijv. door zand of aarde.

2. Druk op de aan/uit-knop 46 om de accu uit te zetten.

3. Verwijder de accu uit de houder (zie paragraaf 5.6).

4. Steek de laadstekker 22 van de acculader in de aansluiting

(zie afbeelding 29) op de accu.

5. Sluit het netsnoer van de acculader aan op de netvoeding. Het

laden begint. Tip Zie hieronder voor meer informatie over de laadstatus en wat te doen na het laden.

De e-bike-accu is uitgerust met een temperatuurcontrole- indicator, waarmee de accu alleen binnen een temperatuurbereik tussen 0 °C en 40 °C kan worden opgeladen. De accu kan op elk moment worden geladen zonder de levensduur te verkorten en het onderbreken van het laadproces beschadigt de accu niet.

De elektrische aandrijving wordt tijdens het laden gedeactiveerd.

De accu van de e-bike mag tijdens het laden niet onbeheerd worden achtergelaten. Het laden van de e-bike-accu terwijl deze in de accuhouder is geplaatst, gaat als volgt:

1. Druk op de aan/uit-knop 46 om de accu uit te zetten.

2. Reinig het deksel van de laadaansluiting 49 . Voorkom het vuil

worden van de laadaansluiting en de contacten, bijv. door zand of aarde.

3. Til het deksel van de laadaansluiting op.

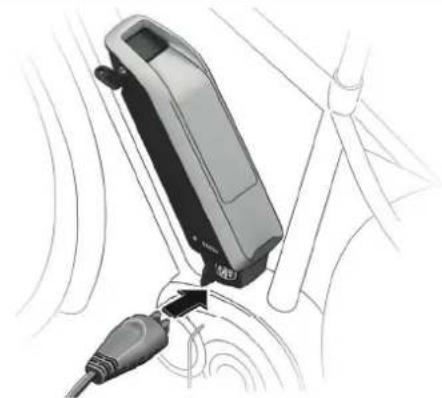

4. Steek de laadstekker 22 in de laadaansluiting 48 aan de

onderkant van de accuhouder (zie afbeelding 28).

5. Steek de laadstekker 26 van het netsnoer in de

laadaansluiting 23 van de lader.

6. Sluit het netsnoer van de acculader aan op de netvoeding. Het

laden begint. Tip Zie hieronder voor meer informatie over de laadstatus en wat te doen na het laden.117Gebruikershandleiding

Na het laden De procedure na het beëindigen van de laadprocedure is als volgt:

1. Maak de lader los van de netvoeding.

2. Koppel de accu los van de lader. De accu wordt automatisch

3. Als u de accu in de accuhouder op de fi ets hebt opgeladen,

sluit de laadaansluiting voorzichtig met het deksel zodat er geen vuil of water in de laadaansluiting kan komen.

Als de accu geladen is, wordt deze uitgeschakeld. Als de acculader na het laden niet van de accu wordt losgekoppeld, gaat de acculader na enkele uren weer aan, controleert de laadtoestand van de accu en begint indien nodig opnieuw met laden.

7.3 De batterij van het Purion display vervangen

Het Purion display wordt door twee CR 2016 knoopcellen van spanning voorzien. Wanneer het display de tekst ‘ low bat ’ weergeeft, moeten de twee batterijen worden vervangen. Het vervangen van de batterijen gaat als volgt:

1. Schroef de bevestigingsschroef 81 van het display los.

2. Verwijder het display van het stuur 76 .

3. Open het deksel van het batterijvakje 80 door een muntje te

gebruiken en het tegen de wijzers van de klok in te draaien (zie afbeelding 30).

4. Verwijder de gebruikte batterij en plaats twee nieuwe CR 2016

Let erop dat de polariteit van de batterij juist is als u de nieuwe batterij plaatst. Afbeelding 29: Steek de laadstekker in de laadaansluiting op de accu Laadstatus van de accu van de e-bike De e-bike-accu kan met of zonder display worden opgeladen. Bij het laden zonder display kan het laadproces op de laadcontrole- indicator 44 worden gevolgd. Bij het laden met het display geven de balken op het display ook de voortgang van het laden weer.

Het Intuvia display kan tijdens het laden worden verwijderd of na het starten van het laden worden gemonteerd. Elke continu brandende LED op de laadcontrole-indicator 44 komt overeen met een laadcapaciteit van ca. 20 %. Een knipperende LED geeft aan dat de volgende 20 % wordt opgeladen. Als de accu van de e-bike volledig is opgeladen, doven de LED's onmiddellijk en wordt het display (indien gemonteerd) uitgeschakeld. Het laden wordt beëindigd.118 Urban Arrow Tender ● Verwijder de accu van de e-bike en verwijder het Intuvia display. Bewaar ze op een droge en veilige plaats. ● Laad de batterij van het Intuvia-display regelmatig op. ● Controleer de laadtoestand na 6 maanden. Als slechts één LED van de laadcontrole-indicator brandt, laad u de accu van de e-bike weer tot ca. 60 % op. ● Sluit de e-bike-accu niet permanent aan op de lader. ● Bewaar de e-bike-accu niet op de fi ets. ● Bewaar de e-bike-accu op een droge, goed geventileerde plaats. Bescherm de accu tegen vocht en water. Bij ongunstige weersomstandigheden is het aan te raden om bijvoorbeeld de accu uit de e-bike te halen en deze in een afgesloten ruimte op te slaan tot het moment dat de e-bike weer in gebruik wordt genomen.

Als de accu van de e-bike voor langere tijd ontladen (leeg) wordt bewaard, kan deze ondanks de geringe zelfontlading beschadigd raken en kan de capaciteit van de accu sterk afnemen. Temperatuur De e-bike-accu kan bij temperaturen tussen -10 °C en +60 °C worden bewaard. Let erop dat de maximale opslagtemperatuur niet wordt overschreden. Laat de accu bijvoorbeeld in de zomer niet in een voertuig achter en berg hem niet op in direct zonlicht. Voor een lange levensduur van de accu is het raadzaam om de e-bike-accu bij een kamertemperatuur van ca. 20 °C te bewaren.

5. Sluit het deksel van het batterijvakje met een muntje en draai

het met de wijzers van de klok mee.

6. Plaats het display terug op het stuur en bevestig het met de

bevestigingsschroef. Afbeelding 30: De batterijen van het Purion display vervangen

7.4 De accu van de e-bike bewaren

Als u van plan bent om uw fi ets voor een langere periode te stallen adviseren wij u het volgende te doen: ● Laad de accu van de e-bike op tot ongeveer 60 % (3 tot 4 LED’s branden op de laadcontrole-indicator 44 ).119Gebruikershandleiding

Dompel de accu nooit onder in water en maak de accu nooit schoon met een waterstraal. Gevaar voor kortsluiting die brandgevaar kan opleveren.

De versnellingsnaaf en de draaiversteller zijn afgedicht en goed beschermd tegen invloeden van buitenaf. Gebruik echter nooit water onder druk (zoals hogedrukreinigers of waterstralen) wanneer u deze onderdelen reinigt om storingen als gevolg van het binnendringen van water te voorkomen.

Gebruik nooit agressieve schoonmaakmiddelen op onderdelen van uw e-bike. Dit kan permanente schade aan de fiets veroorzaken.

Om de snelheidssensor te laten functioneren:

1. De ruimte tussen de snelheidssensor 19 en de bijbehorende

snelheidssensormagneet 20 moet na een draai van het wiel minstens 5 mm, maar niet meer dan 17 mm bedragen (zie afbeelding 31). Zie verderop in deze paragraaf voor informatie over de wijze waarop de tussenruimte indien nodig kan worden aangepast.

2. De snelheidssensor moet goed zijn aangesloten.

8 Reiniging en onderhoud

Houd er rekening mee dat het display zichzelf kan activeren wanneer de e-bike naar achteren wordt geduwd. Wanneer u op de aan/uit-knop op het geactiveerde display drukt, kan de elektrische aandrijving worden ingeschakeld. Haal de accu uit de e-bike voordat u aan de e-bike begint te werken (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting, etc.), hem transporteert met de auto of per vliegtuig, of hem opbergt. Onopzettelijke activering van de elektrische aandrijving brengt risico's op letsel met zich mee.

● Houd alle onderdelen van uw e-bike schoon, vooral de contacten van de accu en de bijbehorende houdercontacten. Reinig deze zorgvuldig met een zachte, vochtige doek. Tip Het wordt aangeraden om de lenzen van uw lichten regelmatig te reinigen, dit zal een betere verlichtingsprestatie tot gevolg hebben. ● Alle onderdelen, inclusief de elektrische aandrijving, mogen niet in water worden ondergedompeld of met een hogedrukreiniger worden gereinigd. ● Dompel de accu van de e-bike nooit onder in water. ● Reinig uw fiets met kortere tussenpozen wanneer u op met winterzout bestrooide wegen rijdt. Het strooizout kan schade aan onderdelen van uw fiets veroorzaken.120 Urban Arrow Tender dat deze op de juiste afstand (min. 5 mm, max. 17 mm, zie afbeelding 31) langs de markering van de snelheidssensor loopt.

3. Bevestig de magneet van de snelheidssensor aan de spaak

door de schroef met de wijzers van de klok mee te draaien.

Als de snelheid nog steeds niet wordt aangegeven in de snelheidsaanduiding, neem dan contact op met uw Urban Arrow dealer.

Lekke banden voorkomen Naast het gebruik van antilekbanden zijn er andere manieren om lekke banden te voorkomen. Lees de volgende controle- en rijtips. Controles ● Controleer af en toe het oppervlak van uw banden, door met uw hand of vingers over het oppervlak te glijden. Op deze manier kunt u scherpe voorwerpen die aan de buitenkant van de band zijn vast te komen zitten vinden voordat ze de binnenband van uw band doorboren. Doe dit voorzichtig met uw blote handen. ● Controleer de slijtage van uw banden. Het profi el van uw banden wordt in de loop van de tijd dunner, waardoor het gemakkelijker wordt om een lekke band te krijgen.

Neem contact op met uw Urban Arrow-dealer als de snelheidssensor niet goed is aangesloten. Afbeelding 31: Afstand tussen de snelheidssensor en de magneet van de snelheidssensor De snelheidsaanduiding op uw display zal niet lukken als de snelheidssensor niet goed werkt. De tekst ‘ error 503 ’ verschijnt op het scherm van uw display.

Fietsen blijft mogelijk wanneer de snelheidssensor niet werkt, maar er is geen trapondersteuning omdat de elektrische aandrijving automatisch wordt uitgeschakeld in deze foutmodus. Het instellen van de ruimte tussen de magneet van de snelheidssensor en de snelheidssensor gaat als volgt:

1. Draai de schroef van de snelheidssensormagneet 21 los door

deze tegen de wijzers van de klok in te draaien.

2. Plaats de magneet van de snelheidssensor 20 zodanig121Gebruikershandleiding

Fietsen met een lekke band kan de wegligging ernstig verminderen, hetgeen tot verlies van controle over de fiets kan leiden. Fiets nooit verder bij een lekke band. Thuis kunt u: ● Het zelf plakken van een lekke achterband als u goed bij het lek kunt komen: gebruik een reparatieset en volg de instructies die bij de reparatieset zijn geleverd. ● Het zelf plakken van een lekke achterband als u niet goed bij het lek kunt komen: haal het achterwiel uit het frame en plak de lekke band. Ga naar de volgende paragraaf voor meer informatie over het verwijderen van het achterwiel. ● Neem contact op met een professionele fietsenmaker (bij voorkeur een Urban Arrow dealer) die een lekke voorband voor u kan repareren. Ga naar uw Urban Arrow dealer of een bandencentrum om een lekke voorband te laten repareren. Het voorwiel verwijderen Het verwijderen van een voorband van de fiets gaat als volgt:

1. Vergrendel de parkeerrem (zie paragraaf 5.7).

2. Blokkeer het achterwiel om te voorkomen dat de fiets tijdens

het verwijderen van de voorband in beweging komt.

Zet de fiets niet op slot om te voorkomen dat de spaken beschadigd raken wanneer de fiets tijdens het verwijderen en aanbrengen van de voorband per ongeluk toch in beweging komt. ● Houd uw banden op de juiste spanning. Een lage bandenspanning verhoogt de kans op het oppikken van vuil en resten. Lage bandenspanning kan ook een lekke band veroorzaken op plaatsen waar de binnenband beschadigd is, doordat de binnenband tussen velg en band wordt afgekneld als u over bulten rijdt. Voor de juiste bandenspanning ga naar paragraaf 5.4. Tips voor het rijden ● Vermijd het rijden door kuilen. ● Vermijd het rijden in trein-/tramsporen. De banden zijn breed genoeg om niet door het spoor te worden gegrepen, maar uw besturing wordt wel beïnvloed. ● Vermijd trein/tramspoor bij nat weer. Steek ze niet te evenwijdig met de fiets over. Het spoor kan erg glad zijn. ● Vermijd het raken van stoepranden met een te hoge snelheid. Dit kan schade aan de fiets veroorzaken. ● De kant van de weg is waar het vuil zich ophoopt. Vermijd er te rijden als er ruimte is in het verkeer en de situatie het toelaat. ● Houd een oogje op de weg en rijd om puin en vuil heen dat op de weg ligt. Een veilige wegligging is echter belangrijker, verander niet van richting zonder het verkeer om u heen te controleren. Bij een lekke band niet verder rijden. De kans is groot dat u de band, het wiel of zelfs het frame beschadigt. Stap van de fiets af en loop naar huis.122 Urban Arrow Tender Het weer aanbrengen van de voorband op de fi ets gaat als volgt:

7. Breng de voorband weer op de fi ets aan.

8. Breng de 4 voorwielmoeren aan en draai ze met de hand vast.

9. Laat de fi ets middels de krik zakken. Heeft u een krat gebruikt

in plaats van een krik? Houd het frame vast, verwijder de krat en laat het frame zakken.

10. Draai de 4 voorwielmoeren kruislings vast met een

aandraaimoment van 90 Nm. Gebruik een momentsleutel. Het achterwiel verwijderen

U moet een zelfverzekerde en bekwame thuismonteur zijn om een achterwiel uit het frame te verwijderen. Voor instructies voor het verwijderen van het achterwiel van een fi ets met schijfrem, zie onderstaande link: www.youtube.com/ urbanarrowcom

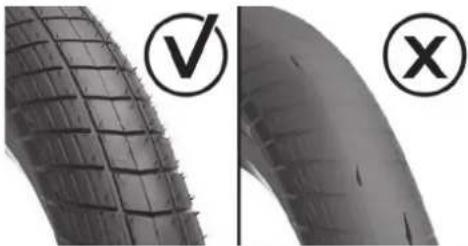

8.2.3 Onderhoudscontrole

Wanneer u uw e-bike door uw Urban Arrow dealer laat onderhouden/repareren, wordt al het nodige onderhoud uitgevoerd door uw dealer. Maar tussen de onderhoudsbeurten door kunt u zelf regelmatig de volgende controles uitvoeren om mogelijke problemen op te sporen: ● Controleer de banden op slijtage en schade: Of een band versleten is kan men zien door het profi elpatroon te controleren. Als het patroon in het midden van het profi el verdwenen is (verschil tussen het verlaagde en verhoogde

a. Band A wilt verwijderen: Draai de 4 voorwielmoeren van band A één slag los. Gebruik een 19 mm sleutel. b. Band B wilt verwijderen: Draai de 4 voorwielmoeren van band B één slag los. Gebruik een 19 mm sleutel.

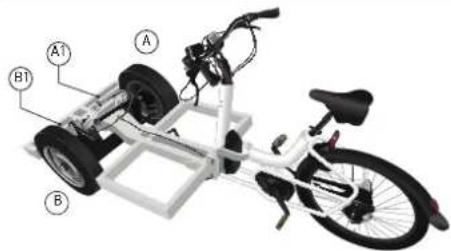

4. Plaats de krik onder het voorframe op positie A1 voor het

verwijderen van band A of op positie B1 voor het verwijderen van band B (zie afbeelding 32). Tip Als de fi ets geen vracht bevat, kunt u ook een krat gebruiken in plaats van een krik. Til in dat geval het frame op en plaats een krat op positie A1 of B1 (afhankelijk van de band die u wilt verwijderen).

Afbeelding 32: Een voorband verwijderen en aanbrengen

5. Til het frame op tot de band vrij kan draaien.

6. Draai de 4 voorwielmoeren volledig los en haal de band van

de fi ets.123Gebruikershandleiding

te vragen de achterkant van de fi ets op te tillen en het achterwiel een draai te geven (zie afbeelding 34). Als het wiel draait, kijk dan apart naar de velg en de band. Een verkeerd gemonteerde band kan ook wiebelen veroorzaken. Een nieuw wiel moet inrijden en moet vaker worden gecentreerd. Als uw achterwiel wiebelt, neem dan contact op met uw Urban Arrow dealer om uw wiel te laten repareren. Afbeelding 34: De centrering van het achterwiel controleren ● Controleer de velg van uw achterwiel op beschadigingen. Schade kan de vorm aannemen van deuken en scheuren in het velgoppervlak en rond de spaakgaten. Controleer de velg van uw achterwiel altijd nadat u met hoge snelheid een vast voorwerp heeft geraakt of door een kuil bent gereden of nadat u met een lekke band heeft gereden. Een beschadigde velg materiaal is niet te zien) is de band versleten en moet deze worden vervangen (zie afbeelding 33). Als u lange of diepe scheuren opmerkt, moet de band worden vervangen, ook al is het profi el nog niet versleten. Neem voor het juiste reserveonderdeel contact op met uw Urban Arrow dealer. Afbeelding 33: Slijtage van voor- en achterband ● Controleer de bandenspanning: Een te lage bandenspanning beschadigt de band. Er zullen scheuren verschijnen in de zijwanden, die niet kunnen worden gerepareerd. Soms is een paar honderd kilometer bij een te lage druk al genoeg om de banden kapot te maken. De juiste bandenspanning is als volgt: a. Voorband 2,5-3,0 bar b. Achterband 3-4 bar Tip Vraag uw Urban Arrow dealer naar de juiste pomp die op de ventielen van uw fi ets past. Tip Voor het oppompen van uw voorwielbanden kunt u ook terecht bij een tankstation of een bandencentrum. ● Centrering: Als een wiel niet meer gecentreerd is, wiebelt het tijdens het draaien. U kunt dit controleren door iemand124 Urban Arrow Tender Afbeelding 36: Speling in de achternaafas controleren ● Controleer de speling in de stuuroverbrenging (zie afbeelding 37): de stuurkracht van het stuur moet naar de voorwielen worden overgebracht. Dit is de functie van de stuuroverbrenging. De stuuras is middels zes kogelgewrichten met de voorwielen verbonden

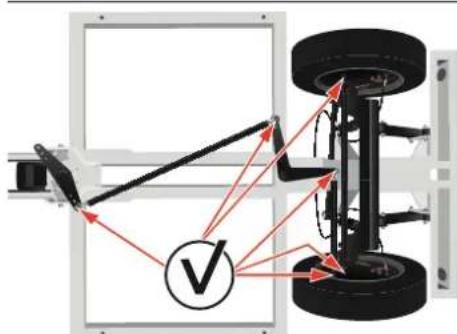

Een slecht functionerende stuuroverbrenging kan tijdens het fi etsen leiden tot verlies van controle over de fi ets. Dit kan dodelijk zijn. Neem contact op met uw Urban Arrow- dealer als de stuuroverbrenging los aanvoelt of als de stuurinrichting te veel weerstand ondervindt. Blijf nooit fi etsen als het voorwiel niet meer reageert op het stuur als u het stuur gebruikt. kan de band beschadigen en uitslag van het wiel veroorzaken. Neem contact op met uw Urban Arrow dealer als u ziet dat de velg beschadigd is. ● Controleer de speling van de stuurgewrichtspennen van de voorwielen. Zet de fi ets op de parkeerrem en controleer de stuurgewrichtspennen op speling door de bovenkant van de band te bewegen (zie afbeelding 35). Neem contact op met uw Urban Arrow dealer als er sprake is van speling. Afbeelding 35: De speling van de stuurgewrichtspennen van de voorwielen controleren ● Controleer de achternaafas op speling (zie afbeelding 36). Naafl agers kunnen door slijtage speling ontwikkelen. Te veel speling op de naaf kan het remvermogen beïnvloeden, kan andere mechanische problemen veroorzaken en kan het rijgedrag van de fi ets beïnvloeden. Neem contact op met uw Urban Arrow dealer als er sprake is van speling in de achternaafas.125Gebruikershandleiding

● Controleer de slotrubbers op scheuren en/of barsten (zie 'R' in afbeelding 38): beschadigde slotrubbers kunnen ertoe leiden dat het ringslot (gedeeltelijk) van het frame van de fi ets loskomt. De slotrubbers geven het slot een zekere fl exibiliteit om te voorkomen dat een spaak breekt wanneer u de parkeerrem ontgrendeld terwijl de fi ets op slot staat. Neem contact op met uw Urban Arrow dealer om het/de beschadigde slotrubber(s) door een nieuwe te vervangen.

Afbeelding 38: De slotrubbers controleren Neem in de volgende gevallen contact op met uw Urban Arrow dealer: ● Als de ketting hoorbaar tegen de kettingkast schraapt. Een ketting zal na verloop van tijd slijten, waardoor deze langer wordt. Laat uw dealer de kettingspanning bijstellen. Afbeelding 37: Controleer de stuuroverbrenging bij de kogelgewrichten ● Controleer het achterwiel op beschadigde en/of losse spaken. ● Controleer de remleidingen op beschadigingen en controleer of deze niet met bewegende delen in contact komen. ● Controleer de kettingspanning: a. Wanneer u een kettingaandrijving heeft: beweeg de kettingglijderbehuizing zodat u kunt horen en voelen of de ketting nog steeds strak loopt of niet. b. Wanneer u een aandrijfriem heeft: de spanning kan met de Gates Carbon Drive Mobile Apps worden gemeten, die zowel op de iPhone als Android worden aangeboden. Deze apps kunnen de riemspanning in de vorm van de natuurlijke frequentie (Hz) van de riemspanning meten. Elke app bevat bedieningsinstructies. De riemspanning voor uw Urban Arrow moet tussen 35 Hz en 50 Hz liggen.126 Urban Arrow Tender sterk belaste plekken wijst erop dat de levensduur van het onderdeel bereikt is en dat het moet worden vervangen.

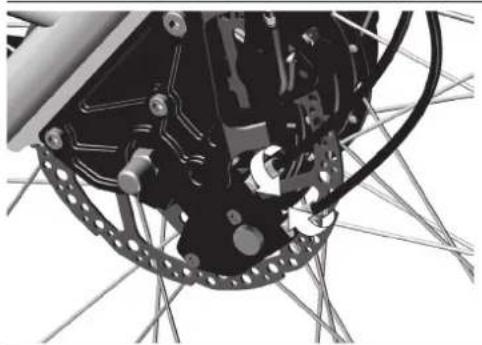

8.2.4 Schijfrem instellen

De hydraulische schijfremmen van uw e-bike zijn zelfregelend. Elke keer dat u remt zal de hendel worden bijgesteld zodat u de slijtage van de remblokjes niet aan de hendel kunt merken. U kunt uw Urban Arrow dealer de slijtage van de remmen laten controleren of u kunt zelf het remblokje van het achterwiel op slijtage controleren.

Wanneer de hendel gemakkelijk tot aan het stuur kan worden geduwd, is er iets mis met de hydrauliek. Niet meer fietsen en het door uw Urban Arrow dealer laten controleren.

Als u verdachte geluiden hoort tijdens het remmen of als de remmen tijdens het rijden geluid maken, laat dan uw schijfremmen controleren. Het op slijtage controleren van het remblokje van het achterwiel gaat als volgt:

1. Een pen met een gespleten uiteinde houdt de remblokken op

hun plaats. Gebruik een tang om deze pen te verwijderen (zie afbeelding 39).

2. Verwijder de remblokjes (zie afbeelding 39 om de remblokjes

aan het achterwiel te verwijderen) en controleer ze op slijtage. Als het frictiemateriaal minder is dan 1 mm dienen de remblokjes te worden vervangen. ● Als u het gevoel heeft dat de kettingkast te veel weerstand biedt. ● Als het voorwiel niet van richting verandert wanneer er kracht wordt uitgeoefend op het stuur (stuurrotatie), stop dan onmiddellijk met rijden en neem contact op met uw Urban Arrow dealer. ● Als u speling in de pedalen of cranks waarneemt, bijvoorbeeld als u voelt dat deze tijdens een pedaalslag bewegen. ● Als u na het laden een aanzienlijk kortere gebruiksperiode opmerkt. De levensduur van de accu kan verlengd worden wanneer deze goed onderhouden wordt en vooral wanneer deze op de juiste temperatuur gebruikt en opgeborgen wordt. Met het ouder worden zal de capaciteit van de accu echter afnemen, zelfs als deze goed onderhouden wordt. Een aanzienlijk kortere gebruiksduur betekent dat de accu versleten is en vervangen moet worden. U kunt de accu zelf vervangen. ● Als u een slag in het achterwiel ziet. Zorg er eerst voor dat de band goed op de velg zit. Als de band goed op zijn plaats zit, vraag dan uw Urban Arrow dealer om het wiel te repareren.

Net als alle mechanische onderdelen is de e-bike onderhevig aan slijtage en zware belastingen. Verschillende materialen en onderdelen kunnen op verschillende manieren op slijtage of vermoeidheid reageren. Als de levensduur van een onderdeel is overschreden, kan het onderdeel het plotseling begeven, hetgeen verwondingen bij de berijder kan veroorzaken. Elke scheur, kras of kleurverandering in127Gebruikershandleiding

Verstelling van de versnelling bij een Enviolo versnelling Controleren op speling van de kabels gaat als volgt:

1. Trek licht aan een van de twee kabelbehuizingen bij de

draaiversteller. Het maakt niet uit welke van de twee, ze zijn intern verbonden.

2. Kijk of er enige speling is (zie 'S' in afbeelding 40):

a. Speling ‘S’ minder dan 0,5 mm is niet genoeg.

Te weinig speling in de kabel heeft tot gevolg dat er zwaar geschakeld wordt en de shifter beschadigd raakt. Zie de volgende alinea voor informatie over het vergroten van de kabelspeling. b. Speling ‘S’ tussen 0,5 – 1,5 mm is perfect. c. Speling ‘S’ boven 1,5 mm is te veel.

Te veel speling in de kabel kan leiden tot verminderde schakelvermogen en een verkorte levensduur van de kabel. Raadpleeg de volgende alinea voor informatie over hoe u de speling van de kabel kunt verminderen. Neem voor het vervangen van de remblokjes contact op met uw Urban Arrow dealer. Afbeelding 39: Verwijderen van de remblokjes om ze op slijtage te controleren

8.2.5 Verstelling van de versnelling

Na verloop van tijd zal de kabel tussen de handgreep en de versnellingsnaaf iets langer worden, dit is normale slijtage. Een slappe kabel kan de kwaliteit van de werking van de versnelling aantasten.128 Urban Arrow Tender Afbeelding 41: Verminderen of vergroten van de speling van de kabel door de bus aan de draaiversteller te draaien Verstelling van de versnelling bij een Rohloff versnelling De spanning van de versnellingskabel wordt als volgt ingesteld (zie afbeelding 42). a. Verhoog de spanning van de versnellingskabel door de bus 16 tegen de klok in te draaien. b. Verlaag de spanning van de versnellingskabel door de bus 16 met de klok mee te draaien.

Afbeelding 40: Kabelspeling controleren Kabelspeling wordt als volgt ingesteld:

1. Ga op het zadel zitten en kijk naar voren.

2. Stel de kabelspeling in (zie afbeelding 41):

a. Verminder de speling van de kabel door de bus aan de draaiversteller 67 tegen de wijzers van de klok in te draaien. De bus beweegt zich van de draaiversteller vandaan. b. Vergroot de speling van de kabel door de bus aan de draaiversteller 67 met de wijzers van de klok mee te draaien. De bus beweegt zich naar de draaiversteller toe.129

Gebruikershandleiding Afbeelding 43: Uitlijning van de markering op de draaigreep (Rohloff versnelling)

Wanneer u uw e-bike door uw Urban Arrow dealer laat onderhouden/repareren, wordt al de nodige smering door uw dealer uitgevoerd. De Rohloff versnellingsnaaf en draaiversteller moeten regelmatig gesmeerd worden.

Let op dat er geen smeermiddel op de schijfrem wordt gemorst. Het is niet nodig om bijvoorbeeld de ketting zelf tussen de onderhoudsintervallen door te smeren. En de Enviolo versnellingsnaaf en draaiversteller zijn voorzien van permanente smering en de interne onderdelen zijn voor de levensduur van het product onderhoudsvrij. Afbeelding 42: Verstelling van de versnellingskabelspanning (Rohloff versnelling) Uitlijning van de markering op de draaigreep De markering op de draaigreep kan met het juiste versnellingsnummer worden uitgelijnd zonder de kabelspanning te wijzigen. Dit wordt gedaan door de ene kabelversteller in en de andere af te wikkelen (zie afbeelding 43).130 Urban Arrow Tender ● Lader voor de accu van de e-bike Neem contact op met uw Urban Arrow dealer als onderstaande onderdelen die cruciaal voor de veiligheid zijn vervangen moeten worden: ● Stuur ● Stuurpen ● Zadelpen ● Aheadset ● Schijfrem ● Pedalen ● Wiel (voor en achter) ● Licht (voor en achter) ● Reflectoren ● Snelheidssensor ● Banden (voor en achter)

Aftermarketwijziging van de snelheidssensor wordt als ondeskundig handelen beschouwd.

Zet geen banden van een andere maat dan aangegeven (3 en 12) op uw fiets. Wanneer u een band met afwijkende specificaties gebruikt, heeft dit invloed op zowel het elektrische systeem van Bosch als op het rijgedrag van de fiets.

8.2.7 Reserveonderdelen, toebehoren en onderdelen die cruciaal

voor de veiligheid zijn

Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde vervangingsonderdelen. Bij gebruik van andere vervangingsonderdelen gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Neem voor onderstaande reserveonderdelen voor uw e-bike contact op met uw Urban Arrow dealer: ● Voor- en achterrem remblokjes ● Ketting / riem ● Tandwielen ● Remleiding ● Versnellingskabel ● Schijfremvloeistof ● Draaiversteller ● Handgrepen ● E-bike accu

Gebruik altijd originele, door uw Urban Arrow dealer goedgekeurde Bosch accu's. Bij gebruik van andere accu's gebruikt, aanvaardt Urban Arrow geen enkele aansprakelijkheid en garantie. Het gebruik van verkeerde accu's kan kortsluiting en/of oververhitting veroorzaken, hetgeen letsel en brandgevaar als gevolg kan hebben. Neem contact op met uw Urban Arrow dealer als onderstaande accessoires vervangen moeten worden:131Gebruikershandleiding

Houd er rekening mee dat het display zichzelf kan activeren wanneer de e-bike naar achteren wordt geduwd. Wanneer u op de aan/uit-knop op het geactiveerde display drukt, kan de elektrische aandrijving worden ingeschakeld. Haal de accu uit de e-bike voordat u aan de e-bike begint te werken (bijv. inspectie, reparatie, montage, onderhoud, werkzaamheden aan de ketting, etc.), hem transporteert met de auto of per vliegtuig, of opbergt. Onopzettelijke activering van de elektrische aandrijving brengt risico's op letsel met zich mee. 9 Transport De accu's zijn onderworpen aan de vereisten van de wetgeving inzake gevaarlijke goederen. Particuliere gebruikers mogen onbeschadigde accu's zonder verdere eisen over de weg vervoeren. Bij het vervoer door commerciële gebruikers of derden (bijv. luchttransport of expeditiebedrijf) moeten speciale eisen aan de verpakking en etikettering in acht worden genomen (bijv. ADR- voorschriften). Indien nodig kan bij het verzendklaar maken van het item een deskundige op het gebied van gevaarlijke stoffen worden geraadpleegd. Verzend de accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Informeer uw pakketdienst dat de verpakking gevaarlijke stoffen bevat. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften. Bij vragen over het transport van de accu's kunt u zich wenden tot een erkende Bosch e-bike dealer. De Bosch e-bike dealers kunnen ook voor een passende transportverpakking zorgen.

Wanneer u uw e-bike bijvoorbeeld op een aanhanger vervoert, kan de accu en/of het display tijdens het transport uit de houder vallen. Verwijder altijd de accu en het display tijdens het transport om beschadiging ervan te voorkomen.132 Urban Arrow Tender 10 Oplossingen voor mogelijke problemen Probleem Oorzaak Oplossing De LED's van de laadcontrole- indicator op de accu doven op indicator 44. De capaciteit voor ondersteuning van de aandrijving is opgebruikt en de ondersteuning wordt zachtjes uitgeschakeld. De resterende capaciteit wordt voor de verlichting en het display gebruikt. Laad de accu (zie paragraaf 7.2). De laadcontrole-indicator 94 of 60 van de accu knippert. De capaciteit voor ondersteuning van de aandrijving is opgebruikt. De capaciteit van de accu van de e-bike is voldoende voor ongeveer twee uur verlichting. Laad de accu (zie paragraaf 7.2). Twee LED's van de laadcontrole-indicator 44 knipperen. Er is een defect aan de accu gedetecteerd. Neem contact op met uw Urban Arrow dealer. Drie LED’s van de laadcontrole- indicator 44 knipperen De accu bevindt zich niet in het juiste temperatuurbereik voor het laden. Koppel de accu los van de lader totdat de temperatuur aangepast is. Het juiste laadtemperatuurbereik ligt tussen 0 °C en 40 °C. De lader is defect. Neem contact op met uw Urban Arrow dealer.133

Probleem Oorzaak Oplossing De accu van de e-bike is uitgeschakeld. De accu is leeg. Laad de accu (zie paragraaf 7.2). De accu schakelt uit nadat deze 10 minuten niet is gebruikt. Schakel de e-bike in (zie paragraaf 5.6.3) in. Neem contact op met uw Urban Arrow dealer als de accu niet meer aan gaat of na een nieuwe poging weer wordt uitgeschakeld. Er is een gevaarlijke situatie. Een beveiligingscircuit schakelt de accu automatisch uit. De accu wordt door de "Electronic Cell Protection" (ECP) tegen diepe ontlading, overlading, oververhitting en kortsluiting beschermd. Schakel de e-bike in (zie paragraaf 5.6.3) in. Neem contact op met uw Urban Arrow dealer als de accu niet meer aan gaat of na een nieuwe poging weer wordt uitgeschakeld. De snelheid wordt niet in de snelheidsaanduiding 72 of 83 aangegeven. Als de afstand tussen de snelheidssensor 19 en de magneet van de snelheidssensor 21 te klein of te groot is, of als de snelheidssensor niet goed is aangesloten. Draai de bout van de magneet van de snelheidssensor 22 los en bevestig de magneet van de snelheidssensor 21 zodanig aan de spaak dat deze op de juiste afstand langs de markering van de snelheidssensor 20 loopt (zie paragraaf 8.2). Als de snelheid hierna nog steeds niet wordt aangegeven in de snelheidsaanduiding 72 of 83 neem dan contact op met uw Urban Arrow dealer. Mijn fiets kan niet worden aangezet. De fiets voldoet niet aan alle vereisten om te worden aangezet. Zie paragraaf 5.6 om de vereisten te controleren. De melding ‘met fiets verbinden’ verschijnt op het scherm van mijn Intuvia display. De interne accu van het Intuvia display raakt leeg. 1. Plaats de e-bike accu in de e-bike (zie paragraaf

2. Zet het display in de displayhouder (zie paragraaf

3. Zet de e-bike accu aan (zie paragraaf 5.6.3). De

interne accu van het Intuvia display wordt nu geladen. Gebruikershandleiding134 Probleem Oorzaak Oplossing Het voor- en/of achterlicht van mijn fiets werkt niet. Het licht is kapot. Neem contact op met uw Urban Arrow dealer. De trapondersteuning werkt niet. De elektrische aandrijving is in foutmodus 503 gekomen. De melding ‘error 503’ verschijnt op het scherm van uw display. Controleer uw snelheidssensor (zie paragraaf 8.2.1). De ketting schraapt hoorbaar tegen de kettingkast. De kettingspanning kan te laag zijn.

Verkeerde kettingspanning kan leiden tot verhoogde slijtage van andere onderdelen van de aandrijving. Neem bij kettingslijtage of te hoge kettingspanning altijd contact op met uw Urban Arrow dealer. Neem contact op met uw Urban Arrow dealer om de kettingspanning bij te stellen. Er is te veel weerstand wanneer ik fiets.

1. De kettingspanning kan te hoog zijn.

Verkeerde kettingspanning kan leiden tot verhoogde slijtage van andere onderdelen van de aandrijving. Neem bij kettingslijtage of te hoge kettingspanning altijd contact op met uw Urban Arrow dealer.

2. Uw wielen moeten wellicht worden uitgelijnd.

Neem contact op met uw Urban Arrow dealer om de kettingspanning bij te stellen en/of uw wielen uit te lijnen. De voorwielen veranderen niet van richting wanneer ik stuur/ aan het stuur draai.

1. De stuurstang of de lagers van de stuurstang

functioneren niet goed.

2. De stuurpen zit los.

Stop onmiddellijk met fietsen en neem contact op met uw Urban Arrow dealer. Ik voel de pedalen of cranks van de fiets bewegen tijdens een trapbeweging (ik voel speling).

1. De pedalen zijn niet goed met de cranks

2. Het lager is beschadigd.

Neem contact op met uw Urban Arrow dealer om de speling in de pedalen of cranks te verhelpen. Urban Arrow Tender135

Gebruikershandleiding Probleem Oorzaak Oplossing De gebruiksduur van de accu van de e-bike na het laden is in de loop van de tijd aanzienlijk korter geworden. De accu van de e-bike is versleten. Neem contact op met uw Urban Arrow dealer om de accu van de e-bike door een nieuwe te vervangen. Ik zie of voel een slag in het achterwiel van de fiets.

1. De band zit niet goed op de velg.

2. Het wiel is niet gecentreerd.

Controleer of de band goed op de velg zit.

1. Als de reflecterende lijn aan de zijkant van de band

niet parallel aan de velg loop, zit de band niet goed op de velg. Laat uw band leeglopen en pomp hem tot de juiste spanning op (zie paragraaf 5.4).

2. Neem contact op met uw Urban Arrow dealer

om het wiel te repareren wanneer het wiel niet gecentreerd is. De stuuroverbrenging voelt los aan. Er is sprake van speling in een van de zes kogelgewrichten die de stuuras verbinden met de voorwielen. Neem contact op met uw Urban Arrow dealer. Ik voel te veel weerstand bij het sturen. De stuuroverbrenging werkt niet goed. Neem contact op met uw Urban Arrow dealer. Nadat het display is aangezet verschijnt de tekst ‘Service’ enkele seconden op het scherm. Uw e-bike moet een onderhoudsbeurt hebben. Neem contact op met uw Urban Arrow dealer. Ik hoor geratel in mijn achterwiel. Er zit een spaak los. Controleer uw spaken en neem contact op met uw Urban Arrow dealer als er een spaak ontbreekt of u een beschadigde spaak ontdekt.136 Urban Arrow Tender Probleem Oorzaak Oplossing De melding ‘error 503’ verschijnt op het scherm van uw display.* Er is een probleem met de snelheidssensor. Controleer uw snelheidssensor (zie paragraaf 8.2.1). Mijn ringslot lijkt los te zitten of is (gedeeltelijk) van het frame van de fiets losgeraakt. De slotrubbers geven het slot een zekere flexibiliteit om te voorkomen dat een spaak breekt wanneer u de parkeerrem ontgrendeld. Wanneer de slotrubbers gescheurd en/of gebarsten zijn, lijkt het alsof het ringslot los zit of het ringslot komt (gedeeltelijk) los van het fietsframe. Neem contact op met uw Urban Arrow dealer om het/ de beschadigde slotrubber(s) door een nieuwe te vervangen.

• Voor alle andere Bosch foutcodes kunt u de bijgeleverde Bosch handleiding raadplegen.137

Model informatie Model type Framenummer E-bike systeem Serienummer van de motor * Serienummer van de accu * Serienummer van de lader * Serienummer van het display ** Dealer Leveringsdatum

• Elk van deze componenten heeft een label met het serienummer. Dit serienummer begint met 'S/N'. ** Urban Arrow-framenummers beginnen met 'UAMM' en bestaan uit 10 tekens. Informatie over de eigenaar Naam Adres Land

De interne freewheel mechanismen van de Enviolo versnellingsnaaf en van de draaiversteller kunnen niet worden onderhouden. De Rohloff versnellingsnaaf en de draaiversteller moeten onderhouden worden. 11 Onderhoudsplan Door onderhoud volgens het Urban Arrow onderhoudsplan te laten uitvoeren houdt u uw Urban Arrow in topvorm. De controles en aanpassingen die deel uitmaken van het reguliere onderhoud voorkomen breuk en dure reparaties. Sommige Urban Arrow dealers bieden een ophaalservice voor uw fiets. Neem voor de mogelijkheden contact op met uw dealer.

Uw garantie vervalt indien uw Urban Arrow niet door een erkende Urban Arrow dealer is onderhouden/gerepareerd. Wanneer er een onderhoudsafspraak gemaakt moet worden, zal het Intuvia display u hiervan gedurende 4 seconden via de tekstindicatie 68 op de hoogte stellen door het woord ‘Service’ te tonen nadat het display is aangezet. Op het Purion display zal de onderhoudsindicator 92 gaan branden. Raadpleeg paragraaf 14.2 voor meer informatie over de regelmatige onderhoudsintervallen en de aspecten die worden gecontroleerd wanneer uw Urban Arrow dealer uw fiets een onderhoudsbeurt geeft. Gebruikershandleiding138 Urban Arrow Tender 12 Verwijdering Uw fiets bevat elektrische onderdelen. Laders, accu's, accessoires en verpakkingen moeten conform de plaatselijke voorschriften op een milieuvriendelijke manier worden gerecycled. Gooi accu's en laders niet weg met het normale huishoudelijke afval. Plak de contacten van de accu af voordat u accu's weggooit. Raak ernstig beschadigde e-bike accu's niet met uw blote handen aan - elektrolyt kan ontsnappen en huidirritatie veroorzaken. Bewaar de defecte accu op een veilige plaats buitenshuis. Bedek de contacten indien nodig en breng uw Urban Arrow dealer op de hoogte. Die zal u helpen om de batterij op de juiste wijze af te voeren. Alleen voor EU-landen: Volgens richtlijn 2012/19/EU en richtlijn 2006/66/EG moeten elektronische apparaten die niet meer bruikbaar zijn en kapotte/lege batterijen gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Retourneer batterijen en (de elektrische en elektronische onderdelen van) uw fiets die niet meer bruikbaar zijn bij een Urban Arrow dealer. Voor meer informatie of de locatie van de Urban Arrow dealers verwijzen wij u naar onze website www.urbanarrow.com of de website www.inlever.info139

13 EG Verklaring van overeenstemming (De Engelse versie is het origineel) De fabrikant: Smart Urban Mobility B.V. Contactweg 26 1014 BH, Amsterdam Nederland verklaart dat het volgende product: Naam van het product: Urban Arrow Functie: Fiets met trapondersteuning, uitgerust met een elektrische hulpmotor met een nominaal continu maximumvermogen van 0,25 kW, waarvan het vermogen geleidelijk afneemt en uiteindelijk wordt uitgezet wanneer het voertuig een snelheid van 25 km/u bereikt, of eerder als de fietser stopt met trappen (EPAC). Type: Tender voldoet aan de eisen van Richtlijn 2006/42/EG (betreffende machines); voldoet aan de eisen van Richtlijn 2004/108/EG (betreffende elektromagnetische compatibiliteit); en verklaart dat de volgende specificaties en (delen van) Europese (geharmoniseerde) normen zijn toegepast: EN 15194:2017, elektrisch ondersteunde fietsen – elektrische onderdelen van de fiets en E-DIN 79010-1 en verklaart dat de meegeleverde acculader voldoet aan de eisen van Richtlijn 2006/95/EC (betreffende laagspanning); en verklaart de verantwoordelijke rechtspersoon te zijn voor de samenstelling van het constructiedossier. Amsterdam, 29 januari 2019 Gerald van Weel (Director Smart Urban Mobility B.V.)140 Urban Arrow Tender 14 Bijlagen

14.1 Bijlage A Aandraaimomenten

Gebruik bij aanpassingen of onderhoud aan uw Urban Arrow een momentsleutel en houd rekening met de aanbevolen aandraai-instellingen zoals weergegeven in afbeelding 44.

Afbeelding 44: Aandraaimomenten141Gebruikershandleiding

Nummer Waar Wat Gereedschap Koppel (Nm) Opmerking 1 Achteras 2x M10 wielasmoer 15 mm moersleutel 40 Nm 2 Stelschroef snelsluiting van de zadelpen 1x M6 snelsluiting 3 Zadelpen – zadel 1x M6 zadelbouten 5 mm inbussleutel 12 Nm 4 Stuurpen bout 1x M6 cilinderkopbout 5 mm inbussleutel 16 Nm 5 Aheadset stuuras 1x M6 cilinderkopbout 5 mm inbussleutel 14 Nm 6 Voorwielmoeren 8x M12 moeren 19 mm moersleutel 90 Nm Gebruik uitsluitend de originele moeren. Als de moeren moeten worden vervangen, neem dan contact op met uw Urban Arrow dealer om ze te vervangen door het juiste type moer.142 Urban Arrow Tender

14.2 Bijlage B Onderhoudsoverzicht

Onderhoudscontrole bij de dealer ● Na 500 km; ● na 1500 km; ● elke 2500 km; ● of om de 12 maanden, welke van de twee eerder is. Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Wielen Controleer de bandenspanning. De bandenspanning moet 2,5- 3,0 bar (voorbanden) en 3-4 bar (achterband) zijn. Berijder / eigenaar Controleer het loopvlak en de zijkanten van de band op slijtage en scheuren. Berijder / eigenaar Urban Arrow dealer Controleer op beschadigde en/of losse spaken. Berijder / eigenaar Urban Arrow dealer Controleer de spaakspanning. Alle spaken moeten praktisch dezelfde spanning hebben en de spanning mag niet te laag zijn. Urban Arrow dealer Indien nodig, spaken centreren of opnieuw spannen. Urban Arrow dealer143Gebruikershandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Controleer de wielmoeren en moersleutels. Urban Arrow dealer Controleer de velg op beschadigingen. Berijder / eigenaar Speling in de naafas controleren. Berijder / eigenaar Urban Arrow dealer Remmen Controleer de werking van alle remmen. Rijd niet met de fiets bij onvoldoende remkracht. Berijder / eigenaar Urban Arrow dealer Schijfrem: Controleer de afdichtingen op olielekkage. Berijder / eigenaar Urban Arrow dealer Schijfrem: Controleer het remblokje van het achterwiel op slijtage; vervang het remblokje indien nodig. Berijder / eigenaar Vraag uw dealer om hulp als u niet goed weet hoe u te veel slijtage van de remblokjes kunt vaststellen. Urban Arrow dealer Schijfrem: Controleer de remblokjes van de voorwielen op slijtage; vervang deze indien nodig. Urban Arrow dealer Schijfrem: Controleer de dikte van de schijfrotoren. Urban Arrow dealer144 Urban Arrow Tender Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Schijfrem: Controleer de remleiding op beschadigingen. Er mogen geen scherpe buigingen of knikken in de kabels zitten. Controleer of de remkabels niet met bewegende delen van de fiets in contact komen. Berijder / eigenaar Urban Arrow dealer Aandrijving Wanneer u een kettingaandrijving heeft: beweeg de kettingglijderbehuizing zodat u kunt horen en voelen of de ketting nog steeds strak zit of niet. Wanneer u een riemaandrijving heeft: de spanning kan met de Gates Carbon Drive Mobile Apps worden gemeten, die zowel op de iPhone als Android worden aangeboden. Deze apps kunnen de riemspanning in de vorm van de natuurlijke frequentie (Hz) van de riemspanning meten. Elke app bevat bedieningsinstructies. De riemspanning voor uw Urban Arrow moet tussen 35 Hz en 50 Hz liggen. Berijder / eigenaar Urban Arrow dealer145Gebruikershandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Controleer de kettingsmering. Urban Arrow dealer Controleer de slijtage van de ketting/riem; vervang ze indien nodig. Het tijdig vervangen van de ketting voorkomt onnodige slijtage aan het kettingring en het tandwiel. Urban Arrow dealer Controleer de slijtage van het kettingwiel en het tandwiel, vervang onderdelen indien nodig. Urban Arrow dealer Controleer de crankbouten, indien nodig aandraaien. Urban Arrow dealer Smeer de draaiverstellerkabels. Urban Arrow dealer Controleer de werking van de Bosch-motoreenheid. Urban Arrow dealer Alle onderhouds- werkzaamheden aan de motor mogen alleen door een erkende Urban Arrow/ Bosch dealer worden uitgevoerd. Stuurinrichting Controleer of er geen speling zit in de overbrenging tussen het stuur en de vork en of de overbrenging direct en soepel draait. Berijder / eigenaar Neem contact op met uw dealer als u merkt dat er afwijkingen in de stuuroverbrenging zitten. Urban Arrow dealer146 Urban Arrow Tender Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Controleer de cilinderkopbout en 2 rondkopbouten van de stuuroverbrenging op speling in zowel horizontale als verticale richting. Draai de bouten indien nodig vast. Berijder / eigenaar Neem contact op met uw dealer als u merkt dat er afwijkingen in de stuuroverbrenging zitten. Urban Arrow dealer Controleer op speling in de kogelgewrichten of de schroefdraadverbinding. Berijder / eigenaar Urban Arrow dealer Controleer de werking en slijtage van de kogelgewrichten en vervang deze indien nodig. Urban Arrow dealer Controleer de werking van de schokdemperplaat, draai deze indien nodig aan. Urban Arrow dealer Frame Reinig en polijst het lakwerk. Berijder / eigenaar (tenminste om de 6 maanden) Controleer met de hand de verbindingsbouten tussen het voorste en achterste frame. Urban Arrow dealer Controleer het frame op afwijkingen. Urban Arrow dealer147Gebruikershandleiding

Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Bedieningselementen Controleer of de zadelpen niet in het frame glijdt, zorg ervoor dat de zadelpenklem is vastgezet. Controleer of de zadelpen niet te ver naar buiten is uitgeschoven. Berijder / eigenaar Urban Arrow dealer Controleer de stuurpen-stuurverbinding. Urban Arrow dealer Indien geïnstalleerd: Controleer de vering van de zadelpen op speling of afwijkingen. Urban Arrow dealer Indien geïnstalleerd: Reinig en smeer de vering van de zadelpen. Controleer alle scharnieren en bouten. Urban Arrow dealer Smering Controleer de smering van de Rohloff versnellingsnaaf en de draaiversteller. Berijder / eigenaar Urban Arrow dealer Accessoires Controleer de bevestiging van de carrosserie op het frame van de flatbed. Draai indien nodig opnieuw stevig vast. Berijder / eigenaar Urban Arrow dealer148 Urban Arrow Tender Categorie Servicebeurt of Onderhoud Voor elke rit Maandelijks Dealer Servicecontrole Overig Controleer of het voor- en achterlicht werken. Berijder / eigenaar Urban Arrow dealer Controleer of de slotrubbers 13 niet gescheurd en/of gebarsten zijn. Berijder / eigenaar Urban Arrow dealer Controleer of de voorwielophangingen links en rechts weer in de juiste, niet- samengedrukte stand staan. Urban Arrow dealer149
