BEDIENUNGSANLEITUNG Tender 1000 Urban Arrow

Gebrauchsanweisung 149

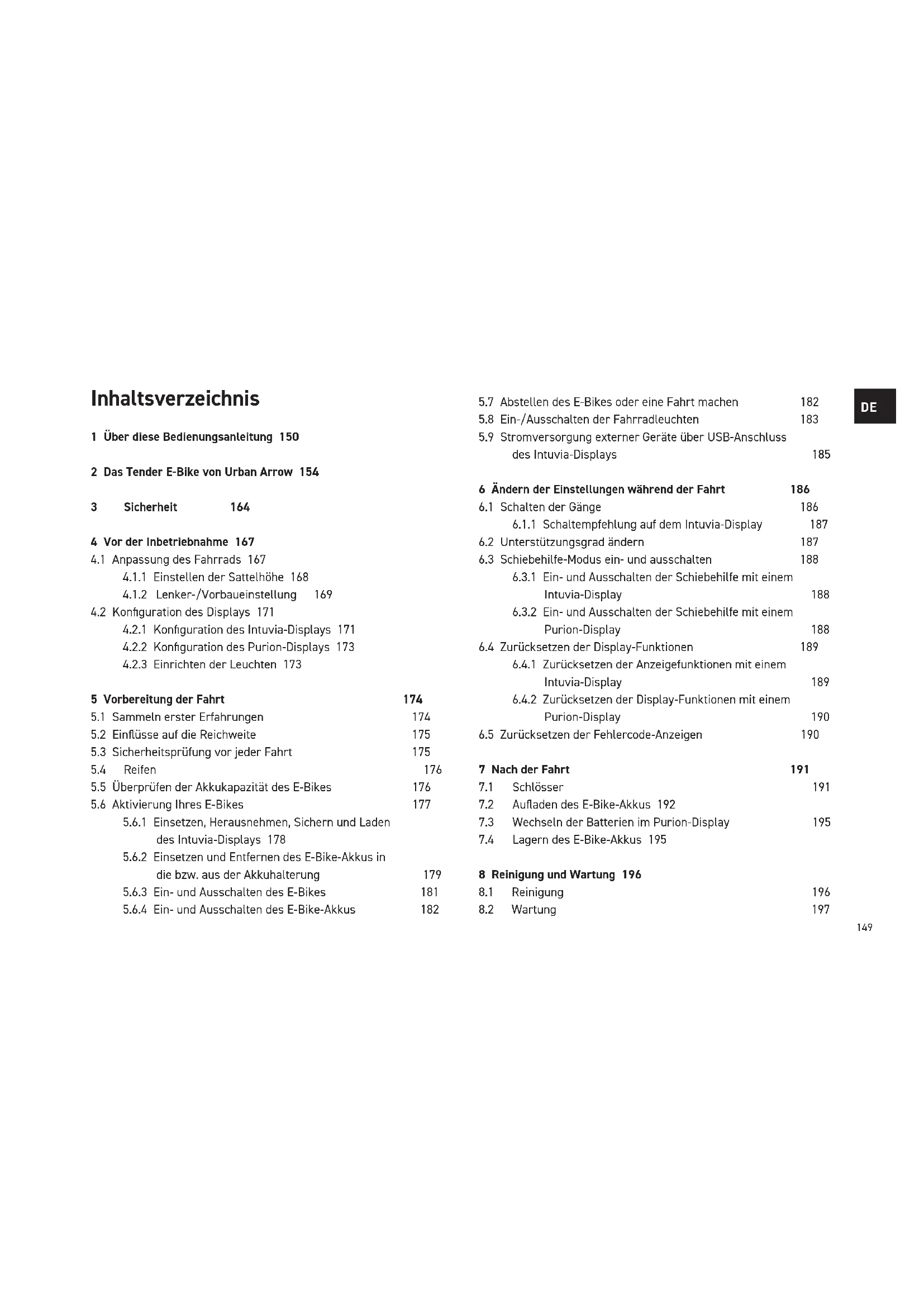

Inhaltsverzeichnis 1 Über diese Bedienungsanleitung 150 2 Das Tender E-Bike von Urban Arrow 154 3 Sicherheit 164 4 Vor der Inbetriebnahme 167

4.1 Anpassung des Fahrrads 167

4.1.1 Einstellen der Sattelhöhe 168

4.1.2 Lenker-/Vorbaueinstellung 169

4.2.3 Einrichten der Leuchten 173

5 Vorbereitung der Fahrt 174

5.1 Sammeln erster Erfahrungen 174

5.2 Einflüsse auf die Reichweite 175

5.3 Sicherheitsprüfung vor jeder Fahrt 175

5.5 Überprüfen der Akkukapazität des E-Bikes 176

5.6 Aktivierung Ihres E-Bikes 177

5.6.1 Einsetzen, Herausnehmen, Sichern und Laden

des Intuvia-Displays 178

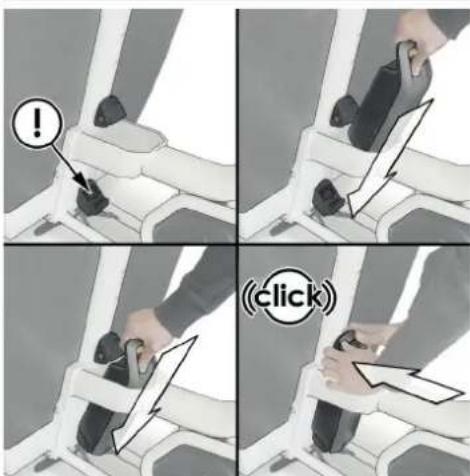

5.6.2 Einsetzen und Entfernen des E-Bike-Akkus in

die bzw. aus der Akkuhalterung 179

5.6.3 Ein- und Ausschalten des E-Bikes 181

5.6.4 Ein- und Ausschalten des E-Bike-Akkus 182

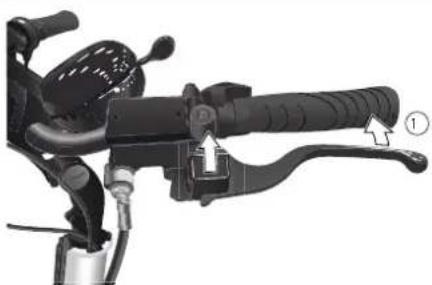

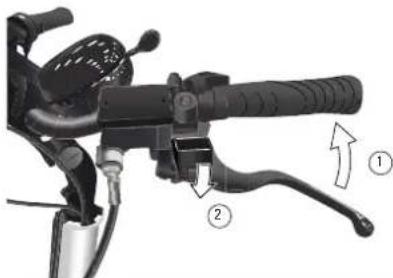

5.7 Abstellen des E-Bikes oder eine Fahrt machen 182

5.8 Ein-/Ausschalten der Fahrradleuchten 183

5.9 Stromversorgung externer Geräte über USB-Anschluss

des Intuvia-Displays 185 6 Ändern der Einstellungen während der Fahrt 186

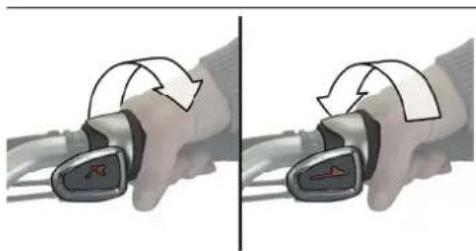

6.1 Schalten der Gänge 186

6.1.1 Schaltempfehlung auf dem Intuvia-Display 187

6.2 Unterstützungsgrad ändern 187

6.3 Schiebehilfe-Modus ein- und ausschalten 188

6.3.1 Ein- und Ausschalten der Schiebehilfe mit einem

6.3.2 Ein- und Ausschalten der Schiebehilfe mit einem

6.4 Zurücksetzen der Display-Funktionen 189

6.4.1 Zurücksetzen der Anzeigefunktionen mit einem

6.4.2 Zurücksetzen der Display-Funktionen mit einem

6.5 Zurücksetzen der Fehlercode-Anzeigen 190

7 Nach der Fahrt 191

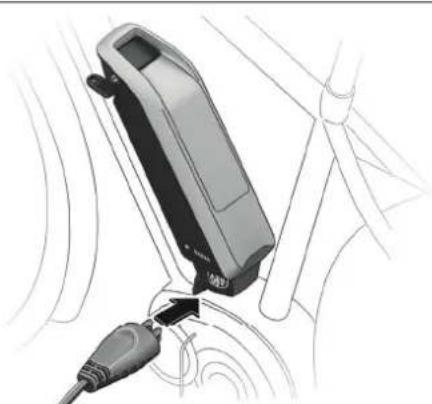

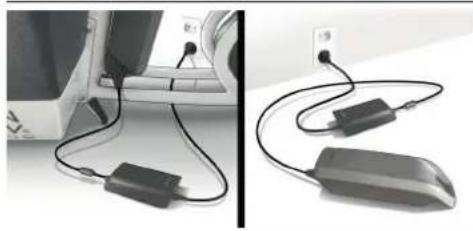

7.2 Aufladen des E-Bike-Akkus 192

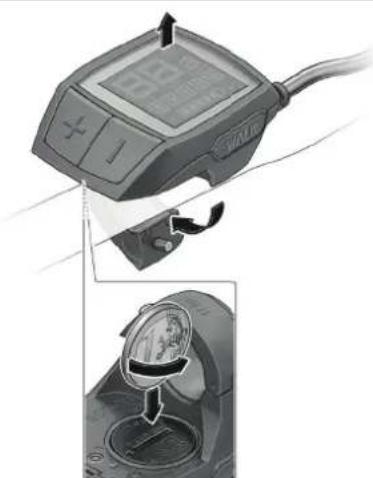

7.3 Wechseln der Batterien im Purion-Display 195

7.4 Lagern des E-Bike-Akkus 195

8 Reinigung und Wartung 196

1 Über diese Bedienungsanleitung Zuerst einmal vielen Dank, dass Sie sich für Urban Arrow entschieden haben! Urban Arrow steht für Smart Urban Mobility. Wir haben das Transportfahrrad neu erfunden: neues Design, leichte, sichere und komfortable Materialien sowie die leistungsstarke und zuverlässige elektrische Tretunterstützung des deutschen Unternehmens Bosch und A-Marken-Komponenten (z.B. von Shimano, SKS, Enviolo, Schwalbe). Deshalb ist Urban Arrow mehrfach ausgezeichnet worden: Eurobike Award (2010), ISPO Brand New Award (2013), Extra Energy Award (2016 und 2017). Sie haben sich für das Modell Tender entschieden, das wendige Lastenfahrrad mit drei Rädern und hydraulischer Doppelscheiben- Bremstechnologie, das Ihre schwere Ladung mühelos überall hin transportiert. Damit setzen Sie auf maximale Stärke, Stabilität und Sicherheit. Es ist in drei verschiedenen Ausführungen erhältlich: 1000, 1500 und 2500. Das Handbuch wird Ihnen helfen, alles zu lernen, was Sie über Ihr Urban Arrow wissen müssen. Es erklärt, wie man das Fahrrad fährt und bedient und wie man grundlegende Wartungsarbeiten durchführt. Es wird dringend empfohlen, das Handbuch vollständig zu lesen.

8.2.1 Prüfen des Geschwindigkeitssensors 197

8.2.2 Reifenpannen 198

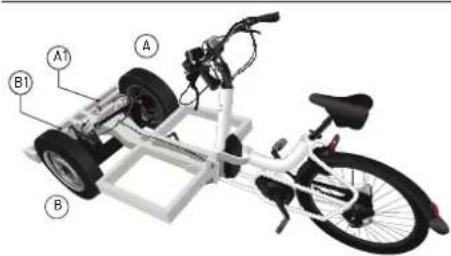

Vorbeugung von Reifenpannen 198 Entfernen des Vorderrads 199 Entfernen des Hinterrads 200

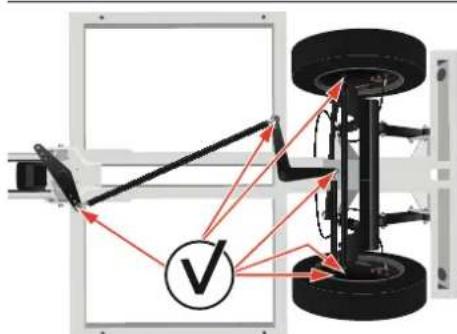

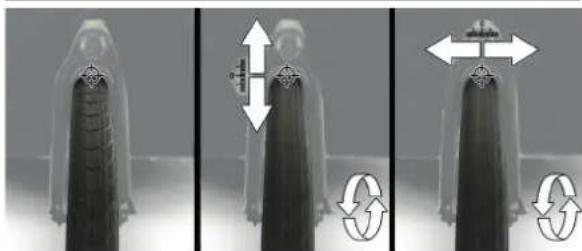

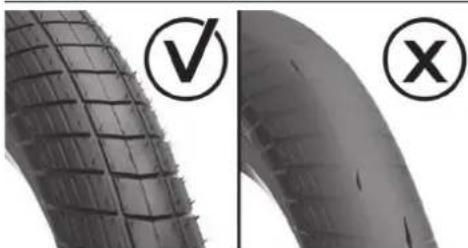

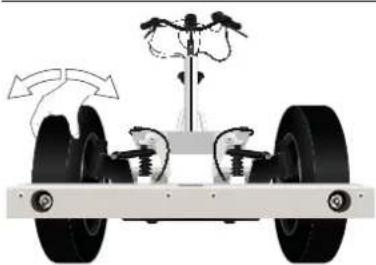

8.2.3 Wartungskontrolle 200

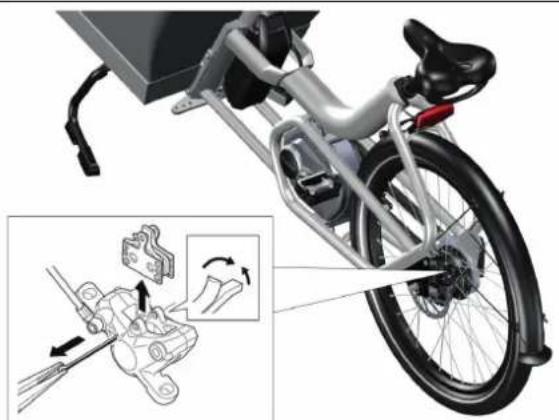

8.2.4 Einstellung der Scheibenbremse 204

8.2.5 Einstellung der Gangschaltung 205

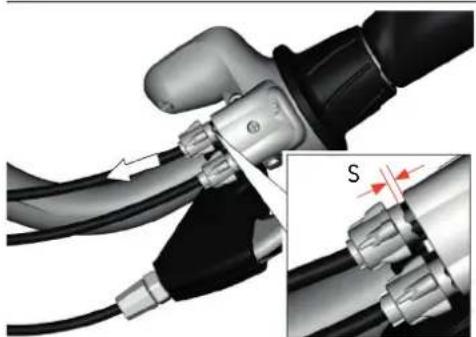

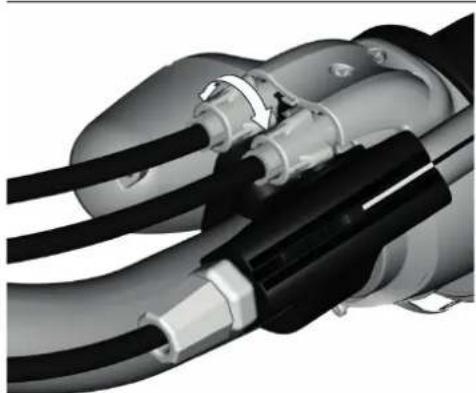

Gangeinstellung an einer Enviolo-Gangschaltung 205 Gangeinstellung an einer Rohloff-Gangschaltung 206 Ausrichtung der Markierung auf dem Drehschalter 207

8.2.6 Schmierung 207

8.2.7 Ersatzteile, Zubehör und sicherheitskritische Teile 208

9 Transport 209 10 Lösungen für mögliche Probleme 210 11 Instandhaltungsplan 216 12 Entsorgung 217 13 EG Konformitätserklärung 218 14 Anhänge 220

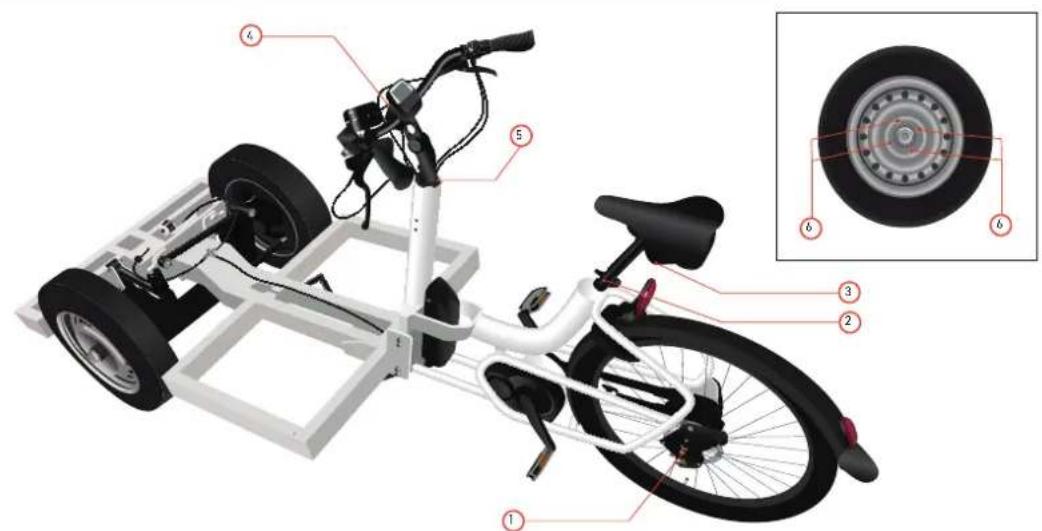

14.1 Anhang A Drehmomentwerte 220

14.2 Anhang B Übersicht der Wartung 221151Gebrauchsanweisung

werden. Urban Arrow haftet nicht für technische oder andere Fehler oder Auslassungen in diesem Dokument. Urban Arrow verbessert seine Produkte kontinuierlich, um Ihnen ein besseres und sichereres Fahrerlebnis zu bieten. Einige Funktionen in diesem Handbuch können sich von jenen des von Ihnen gekauften Fahrrads unterscheiden. Aktuelle Informationen finden Sie unter www.urbanarrow.com/de/documents Garantie bei gewerblicher Nutzung Die folgenden Garantiebestimmungen gelten für den gewerblichen (B2B-) Verkauf durch Urban Arrow. Ein gewerblicher (oder B2B-) Verkauf liegt vor, wenn das/die entsprechende(n) Urban Arrow-Fahrrad/Fahrräder durch den Käufer nicht rein privat, sondern für kommerzielle Zwecke (einschließlich Vermietung, Liefer- oder Kurierdienste usw.) verwendet wird/ werden. Die Garantiebestimmungen können nur vom Erstkäufer (Ersteigentümer) geltend gemacht werden und sind daher nicht übertragbar. Die Herstellergarantie kann nur gegen Vorlage der Original-Kaufrechnung geltend gemacht werden. Alle Bedingungen gelten ab dem Kaufdatum. Urban Arrow garantiert, dass dieses Produkt gemäß den neuesten, für diese Art Produkt geltenden europäischen Sicherheitsnormen und Qualitätsanforderungen gefertigt wurde, und dass dieses Verwendete Symbole

Warnung Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu schweren oder tödlichen Verletzungen und/oder schweren Schäden an Produkt oder Umgebung führen kann.

Vorsicht Kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen und/oder Schäden an Produkt oder Umgebung führen kann.

Hinweis Informationen, die als wichtig erachtet werden sollten, aber nicht mit Verletzungen oder Schäden verbunden sind. Tipp Tipp Nützliche Informationen. Copyright und Haftungsausschluss Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Alle Rechte vorbehalten. Nichts in diesem Dokument darf ohne vorherige schriftliche Genehmigung von Urban Arrow vereinfacht, geändert oder übersetzt werden, außer soweit dies nach dem Urheberrecht zulässig ist. Nichts in diesem Dokument darf als zusätzliche Garantie angesehen152 Urban Arrow Tender Ausschlüsse Die Herstellergarantie erlischt endgültig, wenn und sobald das betreffende Urban Arrow-Fahrrad (und/oder dessen Komponenten): ● konstruktiv in beliebiger Weise verändert wurde(n). Nehmen Sie niemals Änderungen an der elektrischen Antriebseinheit oder an anderen Produkten vor, die zur Verbesserung der Leistung des E-Bikes geeignet sind; ● nicht ordnungsgemäß (oder nicht regelmäßig) gewartet wurde (die ordnungsgemäße Wartung muss dem unter Kapitel 11 beschriebenen Wartungsplan entsprechen); ● missbräuchlich verwendet wurde oder in einen Unfall verwickelt war; ● Mängel infolge des normalen Verschleißes aufweist; ● während des Transports beschädigt wurde; ● durch die Anbringung und/oder Verwendung eines Zubehörs beschädigt wurde, welches nicht von UA verkauft und/oder hergestellt wurde; ● zweckentfremdet wurde; ● wenn die im Handbuch angegebene maximal zulässige Masse überschritten wurde; ● die Nutzung fortgesetzt wurde, obwohl Schäden und/ oder Mängel festgestellt worden sind, was diese Schäden verschlimmert hat; und/oder ● nicht durch einen zugelassenen Urban Arrow-Händler oder -Servicepartner gewartet/repariert wurde. Produkt zum Zeitpunkt des Kaufs frei von Herstellungs- und Bauteilmängeln ist. Während der Produktion wurden verschiedene Qualitätskontrollen durchgeführt. Urban Arrow gewährt in Bezug auf Urban Arrow Fahrräder zur gewerblichen Nutzung folgende Herstellergarantie: ● 12 Monate oder maximal 10.000 km (je nachdem was früher eintritt) Garantie auf den Rahmen, mit Ausnahme von Verschleißteilen; ● 24 Monate bei sichtbarem Durchrosten; ● 12 Monate oder maximal 10.000 km (je nachdem was früher eintritt) Garantie auf alle anderen Komponenten. Verschleiß an beweglichen Teilen und/oder Zubehör wie Reifen, Felgen, Speichen, Antrieb, Pedalen, Federgabel, Lagern, Kupplungspunkten, Transportbehältern usw. fällt nicht unter diese Garantie; und ● 12 Monate oder maximal 10.000 km (je nachdem was früher eintritt) Garantie auf die Batterie und den Motor. Die Kapazität der Batterie verringert sich in Abhängigkeit von der Anzahl der Ladezyklen und der Lebensdauer der Batterie. Diese Kapazitätsminderung fällt nicht unter die Garantie. Während der Garantielaufzeit(en) werden alle Teile, die Urban Arrow als Konstruktions- oder Materialfehler eingestuft hat, nach Ermessen von Urban Arrow repariert oder erstattet.153Gebrauchsanweisung

Kilometerstandes an Urban Arrow senden. Urban Arrow wird dann abschließend beurteilen, ob ein Garantieanspruch besteht. Wenn ein Garantieanspruch besteht, können Urban Arrow und/oder der Servicepartner die eventuellen Montage- oder Demontagekosten in Rechnung stellen. Haftung Ein im Rahmen dieser Garantiebedingungen von Urban Arrow stattgegebener Anspruch ist keine Haftungszusage von Urban Arrow für Verluste oder Schäden, die dem Eigentümer oder Dritten entstanden sind. Eine Haftung von Urban Arrow für Folgeschäden wird hiermit ausgeschlossen. Die Haftung von Urban Arrow ist auf das in den Garantiebedingungen festgelegte Maß beschränkt, soweit sich aus einer zwingenden gesetzlichen Bestimmung nichts anderes ergibt. Haftungsausschluss Urban Arrow hat bei der Ausarbeitung dieser Garantiebedingungen größte Sorgfalt angewandt. Eine Haftung infolge von Druck- oder Schreibfehlern ist jedoch ausgeschlossen. Erforderliche Arbeiten am Antrieb darf ausschließlich ein von Bosch zugelassener Fahrradhändler durchführen. Nicht abgenommene Arbeiten an einer der Komponenten des Antriebssystems können zu gefährlichen Situationen und zum Erlöschen Ihrer Garantie führen.

Nur ein qualifizierter Fahrradhändler sollte alle notwendigen Arbeiten an Nabe und Griffschalter durchführen. Unbefugte Arbeiten an diesen Teilen können Sie gefährden, und Ihre Garantie könnte erlöschen. Garantieanspruch Reklamationen und Garantieansprüche werden von Ihrem Urban Arrow-Händler und/oder -Servicepartner bearbeitet. Wenn Sie Beschwerden oder Fragen in Bezug auf die Garantie haben, ist Ihr Urban Arrow-Händler und/oder -Servicepartner stets Ihr erster Ansprechpartner. Der Händler und/oder Servicepartner muss die betreffende Komponente zusammen mit der Kaufrechnung unter Angabe der Reklamation, der Rahmennummer und des154 Urban Arrow Tender 2 Das Tender E-Bike von Urban Arrow Das Urban Arrow Tender Flatbed-Lastenfahrrad ist ein E-Bike. Das Fahrrad ist für den Einsatz auf normalen befestigten Wegen vorgesehen, die Reifen sollten stets Bodenkontakt halten. Das Fahrrad hat einen elektrischen Antrieb, der Sie beim Fahren bis zu einer Geschwindigkeit von 25km/h unterstützt. Sobald Sie die Pedale treten, wird die Unterstützung eingeschaltet. Sie schaltet sich aus, sobald Sie aufhören zu treten oder eine Geschwindigkeit von 25km/h erreicht haben. Das E-Bike verfügt über vier verschiedene Unterstützungsstufen (ECO, TOUR, SPORT und TURBO) und eine Reihe von Gängen für ein optimales Fahrerlebnis. Das Fahrrad kann auch wie ein normales Fahrrad gefahren werden (ohne Unterstützung) und hat eine Schiebehilfe, mit der das E-Bike bei niedriger Geschwindigkeit ohne zu treten geschoben werden kann. Das Modell Tender ist in drei Größen erhältlich: Tender1000 (274cm), Tender1500 (294cm) und Tender2500 (360cm).

Beachten Sie auch die örtlichen Vorschriften zur Registrierung und Nutzung von E-Bikes auf öffentlichen Straßen. Unterstützung Sollten Sie Hilfe benötigen oder Fragen zu Ihrem Urban Arrow haben, so wenden Sie sich bitte an Ihren Urban Arrow-Händler vor Ort. Eine Liste der autorisierten Urban Arrow-Händler finden Sie im Internet: Liste der Händler www.urbanarrow.com/de/dealers/ Für weitere Informationen zu Urban Arrow, technische Informationen und Nachrichten besuchen Sie bitte unsere Website und unsere Social-Media-Kanäle: Unsere Website www.urbanarrow.com Unser YouTube-Kanal www.youtube.com/urbanarrowcom Unsere Facebook-Seite www.facebook.com/urbanarrowcom Unser Instagram-Konto www.instagram.com/urbanarrow Unser Twitter-Konto www.twitter.com/urbanarrowcom Sie können uns auch wie folgt kontaktieren: Telefon +31 (0)20 6722968 E-Mail service@urbanarrow.com E-Mail Urban Arrow Contactweg 26 1014 BH, Amsterdam Niederlande155Gebrauchsanweisung

Achten Sie darauf, Ihr E-Bike niemals zu überladen. Ein Überladen hat negative Auswirkungen auf das Lenk- und Bremsverhalten des E-Bikes, was zu Unfällen führen kann. Für durch Überlastung des Fahrrads entstandene Schäden erlöschen alle Garantieansprüche.

Das E-Bike kann in einem Temperaturbereich zwischen -5°C und 40°C eingesetzt werden. Das E-Bike und seine Teile Das Tender-E-Bike von Urban Arrow ist in verschiedenen Ausführungen erhältlich. Ihr Fahrrad hat: ● ein abnehmbares Intuvia-Display oder ein nicht abnehmbares Purion-Display ● einen Griffschalter mit oder ohne Ganganzeige ● Eine Rohloff-Gangnabe oder Enviolo-Gangnabe Abgesehen von diesen Optionen sowie dem Motortyp und der Akkukapazität sind alle E-Bikes der Modellreihe Urban Arrow Tender technisch identisch. Das E-Bike enthält die folgenden Teile: Wichtige technische Daten des E-Bikes Tender Flatbed 1000 1500 2500 Gesamtlänge 274 cm 294 cm 360 cm Maximale Höhe (abhängig von der Höhe des Lenkers kann das E-Bike niedriger sein) 120 cm 120 cm 120 cm Rahmenbreite 95 cm 114 cm 114 cm Lenkerbreite 64 cm 64 cm 64 cm Leergewicht des E-Bikes 90 kg 100 kg 110 kg Max. kombiniertes Gewicht des E-Bikes mit Scheibenbremse (E-Bike, Fahrer und Ladung) 400 kg 400 kg 400 kg Maximales Fahrergewicht 125 kg 125 kg 125 kg Der A-bewertete Emissionsschalldruckpegel an den Ohren des Fahrers beträgt weniger als 70 dB(A).156 Urban Arrow Tender

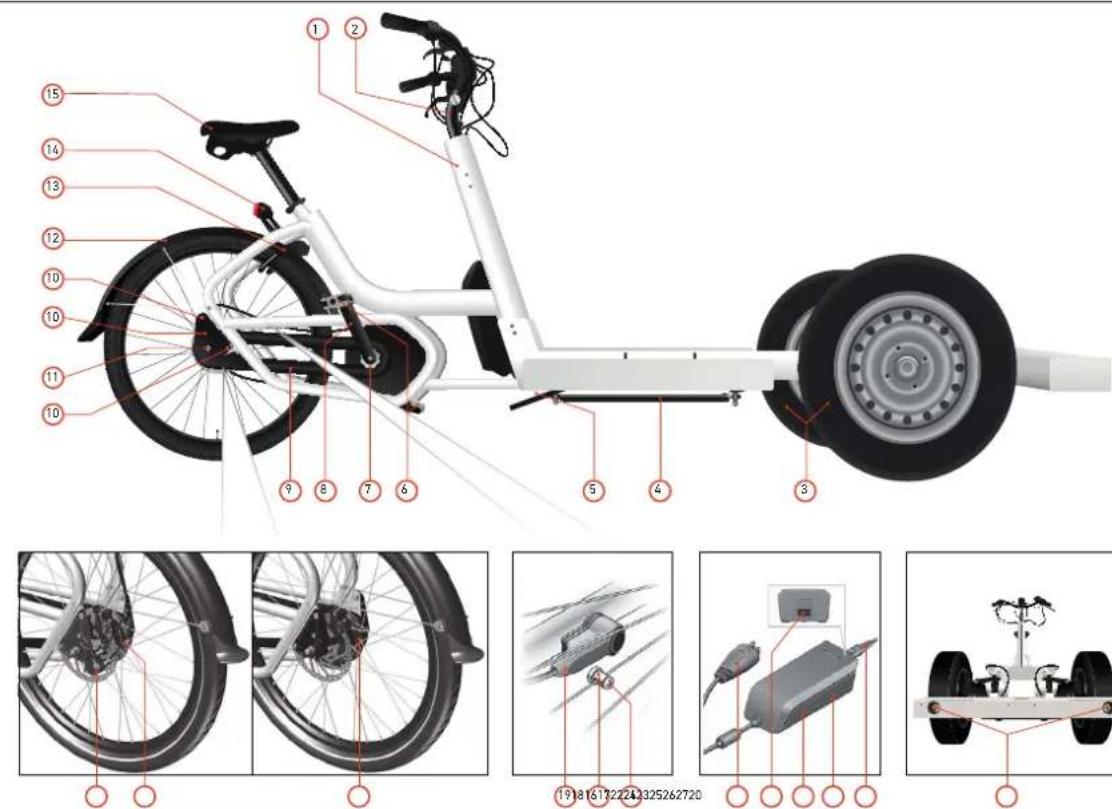

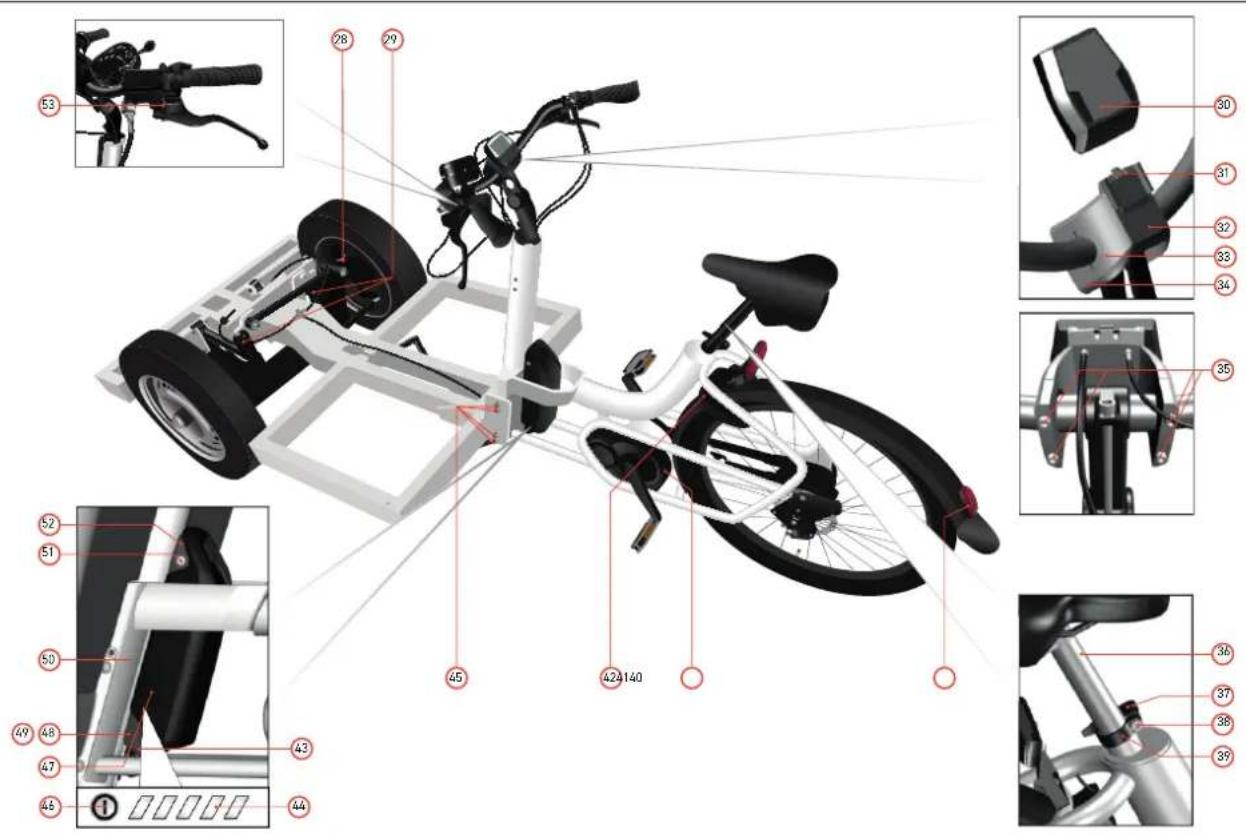

Abbildung 1: Allgemeiner Überblick (Seitenansicht)157Gebrauchsanweisung

Abbildung 1: Allgemeiner Überblick (Seitenansicht) 1 Steuerrohr 15 Sattel mit Griff 2 Ahead-Steuersatz Lenksäule 16 Zugeinstellschraube (Rohloff) * 3 Vorderrad (Reifengröße 145/80R13) 17 Gangnabe (Rohloff) 4 Lenkwelle 18 Gangnabe (Enviolo) 5 Lenkstange 19 Geschwindigkeitssensor 6 Pedale 20 Geschwindigkeitssensormagnet 7 Zahnräder 21 Schraube des Geschwindigkeitssensormagnets 8 Kurbelsatz 22 Ladestecker 9 Kettenschutz 23 Netzkabelanschluss 10 Belag 24 Akkuladegerät 11 Ausfallendschraube 25 Sicherheitswarnungen 12 Hinterrad (26") 26 Netzstecker für Akkuladegerät 13 Rahmenschloss mit Schlossgummis 27 Vorderlicht 14 Rücklicht

• Die Zugeinstellschraube für das Enviolo-Gangschaltung hat die Teilenummer

Abbildung 2: Allgemeiner Überblick (Draufsicht)159Gebrauchsanweisung

Abbildung 2: Allgemeiner Überblick (Draufsicht) 28 Scheibenbremse 41 Elektrischer Antrieb 29 Stoßdämpfer 42 Ringschloss Schlüssel (gleicher Schlüssel wie Akkuschloss) 30 Intuvia-Anzeige 43 Ladekontrollanzeige 31 Schnappverriegelung 44 Ladekontrollanzeige 32 Loch für Sicherungsschraube 45 Rahmenverbindungsbolzen 33 Oberteil Displayhalter 46 EIN/AUS-Taste 34 Unterteil Displayhalter 47 Akku 35 Schraube für Displayhalter 48 Buchse für Ladestecker 36 Sattelstütze 49 Abdeckkappe für Ladestecker 37 Schnellspanner Sattelstütze 50 Rahmennummer 38 Einstellmutter Sattelstützenklemme 51 Akkuschloss 39 Sattelstützenklemme 52 Oberteil Batteriehalterung 40 Reflektor hinten 53 Arretierung des Feststellbremssystems160 Urban Arrow Tender RESET

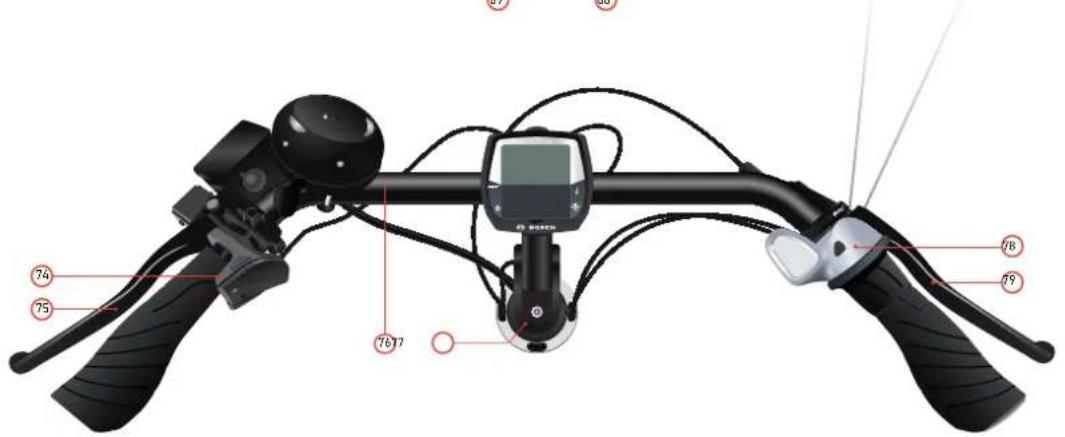

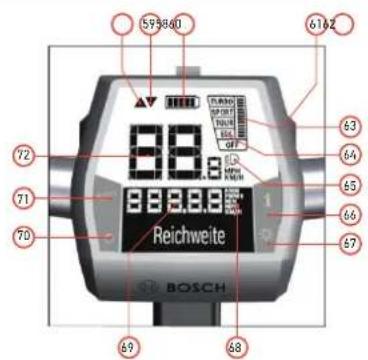

Abbildung 3: Lenker mit Intuvia-Display und Griffschalter mit Ganganzeige161Gebrauchsanweisung

Bremshebel welche Bremse betätigt. Falls Sie die Standardeinstellung geändert haben wollen, wenden Sie sich bitte an Ihren Urban Arrow-Händler. Zeit-, Geschwindigkeits- und Entfernungsanzeigen auf Intuvia-Display Geschwindigkeit Aktuelle Geschwindigkeit Uhrzeit Aktuelle Uhrzeit Maximal Seit dem letzten Reset erreichte Maximalgeschwindigkeit Durchschnitt Seit dem letzten Rest erreichte Durchschnittsgeschwindigkeit Fahrzeit Fahrzeit seit dem letzten Reset Reichweite Geschätzte Reichweite der verfügbaren Akkuladung (bei gleichbleibenden Bedingungen wie Unterstützungsgrad, Streckenprofil usw.) Reichweite Anzeige der Gesamtfahrstrecke des E-Bikes (nicht rücksetzbar) Strecke Seit dem letzten Reset zurückgelegte Strecke Abbildung 3: Lenker mit Intuvia-Display und Griffschalter mit Ganganzeige 54 Geh-Taste für Schiebehilfe 67 Lichtschalter 55 + Taste 68 Textanzeige 56 i-Taste 69 Wertanzeige

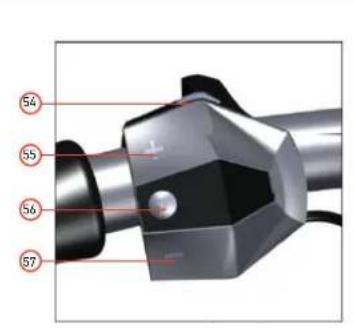

57 - Taste 70 EIN/AUS-Taste

58 Schaltempfehlung: höherer Gang 71 Reset-Taste 59 Schaltempfehlung: niedrigerer Gang 72 Geschwindigkeitsanzeige 60 Ladekontrollanzeige 73 Zugeinstellschraube (Enviolo) * 61 USB-Anschluss 74 Bedienungseinheit 62 Schutzkappe des USB-Anschlusses 75 Vorderbremse (links)** 63 Motorleistungsanzeige 76 Lenker 64 Anzeige Unterstützungsniveau 77 Vorbau 65 Beleuchtungsanzeige 78 Enviolo-Griffschalter mit Ganganzeige 66 i-Taste 79 Hinterbremse (rechts)**

• Die Zugeinstellschraube für das Rohloff-Gangschaltung hat die Teilenummer 16. ** Es gibt regionale und persönliche Präferenzen, welcher162 Urban Arrow Tender

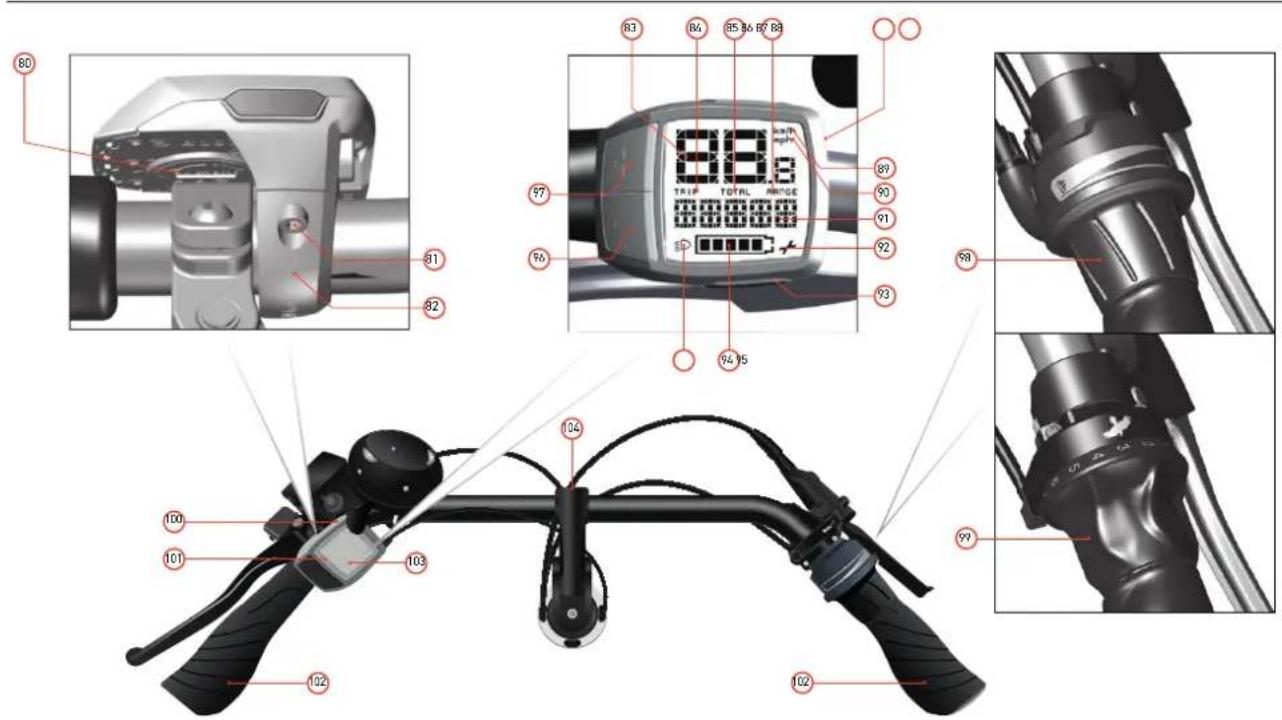

Abbildung 4: Lenker mit Purion-Display und Gangschaltung ohne Ganganzeige (Rohloff/Enviolo)163Gebrauchsanweisung

Geschwindigkeits- und Streckenanzeigen beim Purion-Display Geschwindigkeit Aktuelle Geschwindigkeit Trip Seit dem letzten Reset zurückgelegte Strecke Total Gesamtstrecke Reichweite Geschätzte Reichweite der verfügbaren Akkuladung (bei gleichbleibenden Bedingungen wie Unterstützungsgrad, Streckenprofil usw.) Das E-Bike hat einige Teile, die je nach Wunsch ausgetauscht werden können. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie an einem der folgenden Umbauten interessiert sind: ● Riemenantrieb statt Kettenantrieb; ● Sattelstützenklemme ohne Schnellspanner, anderer Sattel, anderer Vorbau, anderer Lenker; ● Duo-Akkupack anstelle eines einzelnen Akkus (dadurch verdoppelt sich die Kapazität Ihres Akkus); ● Gefederte Sattelstütze anstelle einer starren Sattelstütze. Abhängig von der Rahmengröße haben Sie die Auswahl aus einer Reihe von Aufbauten, die auf dem Rahmen montiert werden können. Zur Auswahl stehen: die (aktive und passive) Kühlbox „Coolbox“, der „Pick-up“-Aufbau sowie „Post & Parcel“, der Aufbau für Post- und Paketlieferungen. Für mehr Informationen zu den Boxen und Boxenoptionen wenden Sie sich bitte an Ihren örtlichen Urban Arrow-Händler. Abbildung 4: Lenker mit Purion-Display und Gangschaltung ohne Ganganzeige (Rohloff/Enviolo) 80 Batteriefachdeckel 93 Geh-Taste für Schiebehilfe 81 Befestigungsschraube für Display 94 Ladekontrollanzeige 82 Displayhalter 95 Beleuchtungsanzeige 83 Geschwindigkeitsanzeige 96 - Taste 84 Wegstreckenanzeige TRIP 97 + Taste 85 Gesamtstreckenanzeige TOTAL 98 Enviolo-Griffschalter ohne Ganganzeige 86 Verbleibende Bereichsanzeige RANGE 99 Rohloff-Griffschalter ohne Ganganzeige 87 USB-Anschluss* 100 EIN/AUS-Taste 88 Schutzkappe des USB-Anschlusses 101 Purion-Display 89 Km/h Einheitsanzeige 102 Handgriff 90 Mph Einheitsanzeige 103 Bildschirm 91 Unterstützungsgradanzeige 104 Vorbau-Schraube 92 Wartungsanzeige

• Nur für Instandhaltungszwecke164 Urban Arrow Tender 3 Sicherheit Lesen Sie alle Sicherheitshinweise und sämtliche Anweisungen. Eine Nichtbeachtung der Warnhinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zum späteren Nachschlagen auf.

Warnung ● Das Fahren mit einer beschädigten Vorderradgabel kann dazu führen, dass die Vorderradgabel während der Fahrt bricht. Dies kann zum Verlust der Kontrolle über das Fahrrad führen. Lassen Sie Ihr Fahrrad immer von Ihrem Urban Arrow- Händler prüfen, falls die Vorderradgabel Ihres Fahrrads von einem Gegenstand getroffen wurde oder Ihr Fahrrad mit dem Vorderrad gegen einen Gegenstand gestoßen ist. ● Kinder dürfen das E-Bike mit sämtlichen Komponenten nur unter Aufsicht oder nach Einweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Bedienungsfehlern und Verletzungen. ● Überwachen Sie Kinder während der Benutzung, Reinigung und Wartung des Fahrrads. Lassen Sie Kinder nicht mit dem Ladegerät spielen. Halten Sie den Akku stets von Kindern fern. Es besteht die Gefahr eines Stromschlags. ● Öffnen Sie den elektrischen Antrieb nicht selbst. Das Öffnen des elektrischen Antriebs kann zum Eindringen von Wasser in den Antrieb führen, was Fehlfunktionen des elektrischen Vielleicht werden sich Ihre Bedürfnisse im Laufe der Zeit ändern. In diesem Zusammenhang ist es gut zu wissen, dass Urban Arrow neben dem dreirädrigen Tender noch eine Reihe zweirädriger E-Bikes entwickelt hat: das Family, um Kinder oder einen Erwachsenen zu transportieren, das Shorty, ein extrem kompaktes Lastenfahrrad, und das Cargo, ein im Vergleich zum Shorty etwas weniger kompaktes Lastenfahrrad (Cargo L, XL und XXL).165Gebrauchsanweisung

● Öffnen Sie niemals den Akku. Es besteht Kurzschlussgefahr, die zu Verbrennungen oder Bränden führen kann. Beim Öffnen des Akkus erlischt jeglicher Garantieanspruch. ● Schützen Sie den Akku vor Hitze (z.B. längerer Sonneneinstrahlung) und Feuer. Es besteht Explosionsgefahr. Lagern oder betreiben Sie den Akku niemals in der Nähe heißer oder brennbarer Gegenstände. ● Tauchen Sie den Akku niemals in Wasser ein und reinigen Sie ihn nicht mit einem Wasserstrahl. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann. ● Halten Sie den nicht benutzten Akku von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einer Klemme zur anderen herstellen können (Überbrückung). Ein Kurzschließen der Akkupackklemmen kann zu Verbrennungen oder Bränden führen. Bei derart verursachten Kurzschlussschäden erlöschen alle Gewährleistungsansprüche von Bosch. ● Bei missbräuchlicher Nutzung kann Flüssigkeit aus dem Akku austreten. Kontakt vermeiden. Bei versehentlichem Kontakt mit Wasser spülen. Sollte die ausgetretene Flüssigkeit mit den Augen in Berührung kommen, so suchen Sie zusätzlich einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann zu Hautreizungen oder Verbrennungen führen. ● Legen Sie den Akku nur auf saubere Oberflächen. Vermeiden Sie vor allem eine Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann. ● Versuchen Sie niemals, einen beschädigten Akku aufzuladen oder zu verwenden. Es besteht Explosionsgefahr. Wenden Antriebs verursachen kann. Reparaturen am elektrischen Antrieb dürfen nur durch qualifizierte Fachleute und nur mit Original-Ersatzteilen erfolgen. So wird sichergestellt, dass die Sicherheit des elektrischen Antriebs gewährleistet ist. Ein unbefugtes Öffnen des elektrischen Antriebs führt zum Erlöschen der Garantie. ● Nehmen Sie niemals Änderungen an Ihrem elektrischen Antrieb vor und bauen Sie keine anderen Produkte an, die zur Leistungssteigerung Ihres E-Bikes geeignet wären. Das reduziert in der Regel die Lebensdauer des Systems und birgt die Gefahr von Beschädigungen des elektrischen Antriebs und des Fahrrads. Bei unsachgemäßer Handhabung des Systems gefährden Sie zudem Ihre Sicherheit und die anderer Verkehrsteilnehmer. Dadurch können hohe persönliche Haftungskosten und möglicherweise sogar eine strafrechtliche Verfolgung bei manipulationsbedingten Unfällen drohen. Außerdem besteht das Risiko, dass Sie die Garantie- und Gewährleistungsansprüche für das von Ihnen gekaufte Fahrrad verlieren. ● Verwenden Sie immer original Bosch-Akkus, die von Ihrem Urban Arrow-Händler zugelassen sind. Sollten Sie andere Akkus verwenden, übernimmt Urban Arrow keine Haftung und Garantie. Die Verwendung falscher Akkus kann zu Kurzschlüssen und/oder Überhitzung führen, was Verletzungen verursachen und eine Brandgefahr darstellen kann. ● Verwenden Sie den Akku nur mit E-Bikes, die über einen originalen elektrischen Antrieb von Bosch verfügen. Nur so kann der Akku vor einer gefährlichen Überladung geschützt werden.166 Urban Arrow Tender

Vorsicht ● Die Akkus dürfen keinen mechanischen Einwirkungen ausgesetzt werden. Es besteht die Gefahr, dass der Akku beschädigt wird und Dämpfe austreten. Diese Dämpfe können die Atemwege reizen. Sorgen Sie für frische Luft und suchen Sie bei Beschwerden einen Arzt auf. ● Der Akku kann bei Beschädigung oder unsachgemäßer Verwendung Gase abgeben. Sorgen Sie für frische Luft und suchen Sie bei Schmerzen oder Beschwerden einen Arzt auf. Diese Gase können die Atemwege reizen. ● Beachten Sie die Netzspannung! Die Netzspannung muss mit den Angaben auf dem Typenschild des Akkuladegeräts übereinstimmen. Mit 230V gekennzeichnete Ladegeräte können auch mit 220V betrieben werden. Bei zu hoher Netzspannung wird der Akku beschädigt. ● Bitte beachten Sie die Betriebs- und Lagertemperaturen der E-Bike-Komponenten. Schützen Sie den elektrischen Antrieb, das Display und den Akku vor extremen Temperaturen (z.B. vor starker Sonneneinstrahlung ohne ausreichende Belüftung). Die Komponenten (insbesondere der Akku) können durch extreme Temperaturen beschädigt werden. Sie sich bitte an Ihren Urban Arrow-Händler, falls Ihr Akku beschädigt ist. ● Schützen Sie das Ladegerät vor Regen oder Feuchtigkeit. In ein Akkuladegerät eindringendes Wasser erhöht das Risiko eines Stromschlags. ● Halten Sie das Ladegerät sauber. Verunreinigungen können zu einem Stromschlag führen. ● Betreiben Sie das Ladegerät niemals auf leicht entzündlichen Oberflächen (z.B. Papier, Textilien usw.) oder Umgebungen. Die Erwärmung des Ladegeräts während des Ladevorgangs kann eine Brandgefahr darstellen. Prüfen Sie vor jedem Gebrauch das Ladegerät, das Kabel und den Stecker. Falls Schäden festgestellt werden, verwenden Sie das Akkuladegerät bitte nicht. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines Stromschlags. Öffnen Sie das Ladegerät niemals selbst. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, wenn Ihr Ladegerät beschädigt ist. ● Auf der Unterseite des Ladegeräts ist ein Aufkleber in englischer Sprache angebracht (Nummer31 auf der Abbildungsseite). Darauf steht: NUR mit BOSCH Lithium- Ionen-Akkus verwenden. Befolgen Sie diese Anweisung.167Gebrauchsanweisung

Tipp Bitte wenden Sie sich an Ihren Urban Arrow-Händler, um eine professionelle Fahrradeinstellung zu erhalten. Abbildung 5: Tipps zur Anpassung des Fahrrads 4 Vor der Inbetriebnahme Bei der Lieferung Ihres Fahrrads wird der Akku teilweise geladen geliefert. Um die volle Akkukapazität zu gewährleisten, sollten Sie den Akku vor der ersten Verwendung im Ladegerät vollständig aufl aden. Zum Laden des Akkus beachten Sie bitte Abschnitt 7.2. Vor der ersten Fahrt muss Ihr Fahrrad optimal eingestellt sein. In diesem Kapitel erklären wir, wie dies geschieht.

4.1 Anpassung des Fahrrads

Passen Sie Sattelhöhe und Lenkerposition nach Ihren persönlichen Wünschen an, um Ihr neues Fahrrad optimal zu fahren. Tipps für eine optimale Einstellung (siehe Abbildung 5): ● Stellen Sie den Lenker nicht zu tief oder zu weit weg ein. Wenn Sie sich zu sehr nach vorne lehnen, wird dies Ihren unteren Rücken und Ihre Handgelenke belasten. ● Bei der Einstellung der Sattelhöhe sollten Ihre Füße (nicht nur die Zehen) den Boden berühren, während Sie auf dem Sattel sitzen. ● Wenn Sie Ihren Fuß auf das Pedal an der tiefsten Stelle stellen, sollte Ihr Knie leicht gebeugt sein. Es ist üblich, dass ein Urban Arrow-Fahrrad von mehr als einem Fahrer benutzt wird. In diesem Fall ist die Einstellung der Sattelstützenhöhe auf die richtige Höhe wichtiger als die Einstellung der Lenkerhöhe.168 Urban Arrow Tender

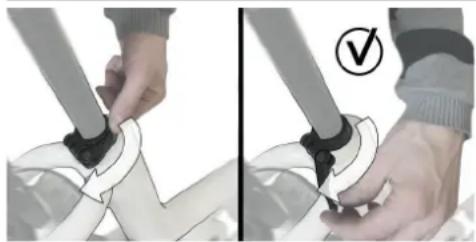

3. Schließen Sie den Schnellspanner der Sattelstütze

vollständig, indem Sie ihn gegen die Sattelstützenklemme drücken (siehe Abbildung 8). Kann sich die Sattelstütze bei geschlossenem Hebel in der Klemme drehen oder können Sie den Schnellspanner der Sattelstütze nicht schließen? In diesen Fällen muss die Klemmkraft angepasst werden. Stellen Sie die Klemmkraft wie folgt ein:

1. Öffnen Sie den Schnellspanner der Sattelstütze 37 .

2. Einstellen der Klemmkraft:

a. Drehen Sie die Stellschraube gegenüber dem Hebel ein paar Umdrehungen im Uhrzeigersinn, um die Klemme enger zu machen. b. Drehen Sie die Stellschraube gegenüber dem Hebel ein paar Umdrehungen gegen den Uhrzeigersinn, um die Klemme lockerer zu machen.

3. Schließen Sie den Schnellspanner der Sattelstütze

vollständig, indem Sie ihn gegen die Sattelstützenklemme drücken. Abbildung 6: Öffnen des Schnellspanners der Sattelstütze

4.1.1 Einstellen der Sattelhöhe

Die Höhe des Sattels wird wie folgt eingestellt:

1. Öffnen Sie den Schnellspanner der Sattelstütze 37 an der

Sattelstützenklemme. Die Sattelstütze sitzt nun lose im Rahmen (siehe Abbildung 6).

Die Sattelstützenklemme sollte an ihrem Platz bleiben. Sie braucht nicht vom Rahmen geschoben oder ganz abgenommen zu werden.

2. Stellen Sie den Sattel auf die gewünschte Höhe ein. Beachten

Sie bitte die folgenden Punkte:

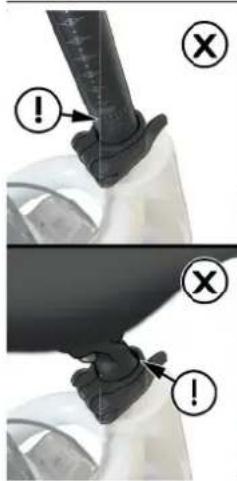

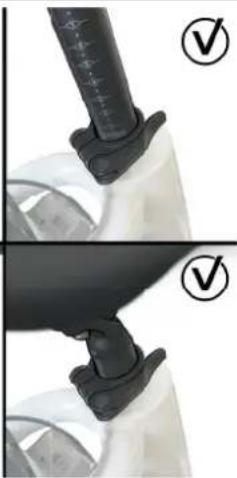

Die Markierung auf der Sattelstütze (eine Linie mit vertikalen Streifen) sollte niemals sichtbar sein (siehe Abbildung 7). Wenn Sie die Sattelstütze über die minimale Einsetzmarke hinaus montieren, kann die Sattelstütze während der Fahrt abbrechen, was zum Verlust der Kontrolle über das Fahrrad führen kann.

Führen Sie die Sattelstütze niemals zu weit ein, sondern befestigen Sie die Klemme immer am zylindrischen Teil der Sattelstütze (siehe Abbildung 7). Wird die Klemme auf dem schmaleren Teil der Sattelstütze platziert, so kann sich die Sattelstütze während des Fahrens drehen. Das führt dazu, dass sich der Sattel während des Fahrens dreht, was zu einem Verlust der Kontrolle über das Fahrrad führen kann. Es gibt keine Markierung für die maximale Einsetztiefe der Sattelstütze.169Gebrauchsanweisung

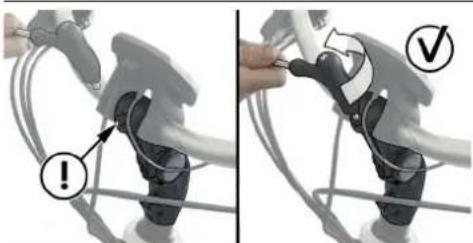

4.1.2 Lenker-/Vorbaueinstellung

Die Lenkerposition kann nach Ihren persönlichen Wünschen eingestellt werden. Durch die Einstellung des Vorbauwinkels ändern sich die Lenkerhöhe und der Abstand zwischen Fahrer und Lenker. Der Winkel des Lenkers und der Winkel des Vorbaus werden wie folgt eingestellt:

Verwenden Sie einen 5-mm-Innensechskantschlüssel, um diese Einstellungen vorzunehmen.

1. Drehen Sie die Vorbau-Schraube 104 einige Umdrehungen

gegen den Uhrzeigersinn, um sie zu lösen (siehe Abbildung 9). Es ist nicht nötig, die Schraube weiter zu drehen.

2. Stellen Sie den Winkel des Vorbaus 77 und den Winkel

des Lenkers 76 auf die gewünschte Einstellung ein (siehe Abbildung 10).

Halten Sie sich beim Einstellen immer innerhalb des Bereichs, der auf der Seite des Vorbaus angegeben ist (siehe Abbildung 11). Wenn Sie den Vorbau in eine Position außerhalb dieses Bereichs einstellen, kann er während der Fahrt brechen. Dies kann zum Verlust der Kontrolle über das Fahrrad führen.

3. Drehen Sie die Schraube im Uhrzeigersinn, um sie

anzuziehen. Abbildung 7: Maximale und minimale Einsetztiefe der Sattelstütze Abbildung 8: Schließen des Schnellspanners der Sattelstütze170 Urban Arrow Tender Tipp Sollten Sie das Gefühl haben, dass Sie durch einen geänderten Vorbauwinkel keine gute Passform des Fahrrads erreichen, müssen Sie möglicherweise einen anderen Vorbau und/ oder Lenker anbauen. Bitte wenden Sie sich an Ihren Urban Arrow- Händler, um weitere Informationen zu erhalten. Tipp Wenn Sie sich nicht sicher sind, wie Sie den Vorbau anpassen sollen oder Ratschläge für die Fahrradeinstellung benötigen, wenden Sie sich bitte an Ihren Urban Arrow-Händler. Abbildung 9: Lösen der Schraube am Vorbau Abbildung 10: Einstellen von Vorbau- und Lenkerwinkel Tipp Verwenden Sie eine Hand, um ein Ende des Lenkers zu halten und damit den Lenker in die gewünschte Position zu bewegen. Ziehen Sie die Schraube mit der anderen Hand an.

Die Schraube sollte mit dem richtigen Drehmoment angezogen werden. Ein zu starkes Anziehen kann dazu führen, dass die Schraube bricht. Ein nicht ausreichendes Anziehen der Schraube kann zum Verrutschen von Vorbau und Stangen führen (sie könnten sich beispielsweise bewegen, wenn Sie über eine Bodenwelle fahren). Ein erfahrener Heimwerker sollte in der Lage sein, von Hand das richtige Drehmoment zu beurteilen. Die richtigen Drehmomentwerte fi nden Sie im Anhang A.

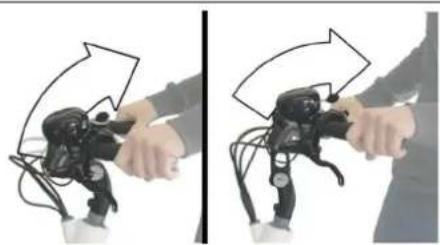

4. Setzen Sie sich auf den Sattel und schauen Sie nach vorne.

Drehen Sie die Griffe 102 , um den Winkel der Bremshebel 75 und 79 zu optimieren. Der Winkel der Bremshebel ist richtig eingestellt, wenn die Bremshebel optisch hinter den Griffen verschwinden (siehe Abbildung 12).

Prüfen Sie immer den Winkel des Bremshebels, nachdem Sie den Vorbauwinkel geändert haben. Ändern Sie bei Bedarf den Winkel der Griffe. Bei einer falschen Position der Bremshebel wird es schwieriger, Kraft auszuüben, was zu einer verminderten Bremsleistung führen kann.171Gebrauchsanweisung

Die folgenden veränderbaren Grundeinstellungen sind auf dem Intuvia-Display verfügbar: Standardeinstellung Erklärung Uhrzeit Hier kann die aktuelle Uhrzeit eingestellt werden. Längeres Drücken auf die Einstelltasten erhöht die Einstellgeschwindigkeit. Radumfang Sie können diesen vom Hersteller voreingestellten Wert um ±5% ändern. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. Deutsch Sie können die Sprache der Textanzeigen ändern. Sie können zwischen Deutsch, Englisch, Französisch, Spanisch, Italienisch, Portugiesisch, Schwedisch, Niederländisch und Dänisch wählen. Einheit km/mi Geschwindigkeit und Fahrtstrecke können entweder in Kilometern oder Meilen angezeigt werden. Zeitformat Die Uhrzeit kann wahlweise im 12-Stunden- oder 24-Stunden-Format angezeigt werden. Schaltempf. an/ Schaltempf. aus Sie können die Anzeige einer Schaltempfehlung ein- bzw. ausschalten. Abbildung 11: Bleiben Sie innerhalb des Bereichs, der auf der Seite des Vorbaus angegeben ist. Abbildung 12: Korrigieren Sie den Bremshebelwinkel für die verschiedenen Vorbaupositionen.

4.2 Konfi guration des Displays

Je nach Art des Displays an Ihrem Fahrrad gibt es verschiedene Konfi gurationsmöglichkeiten. In diesem Abschnitt werden die Konfi gurationen des Intuvia- und des Purion-Displays erläutert.172 Urban Arrow Tender Standardeinstellung Erklärung Bat. vx.x.x.x Softwareversion des Akkus. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. Bat. PN xxxxxxxxxx Softwareversion des Akkus. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. Cha. vx.x.x.x Softwareversion des Ladegeräts, mit dem der E-Bike-Akku geladen wird. Dieser Menüpunkt wird nur angezeigt, wenn das Ladegerät die Softwareversion übermittelt. Umschalten zwischen Grundeinstellungen und Einstellen der Grundeinstellungen

Die Grundeinstellungen können angezeigt und geändert werden, unabhängig davon, ob sich das Display im Displayhalter 33 befindet oder nicht. Einige Einstellungen sind nur sichtbar und können geändert werden, wenn das Display in den Halter eingesetzt ist. Zwischen den Grundeinstellungen wird wie folgt umgeschaltet:

1. Drücken Sie mehrfach die i-Taste 66 auf dem Display oder

die i-Taste 56 auf der Bedienungseinheit, bis die gewünschte Einstellung angezeigt wird. Die folgenden nicht veränderbaren Grundeinstellungen sind auf dem Intuvia-Display verfügbar: Standardeinstellung Erklärung Betriebszeit gesamt Zeigt die Gesamtfahrtdauer mit dem E-Bike an. Displ. vx.x.x.x Softwareversion des Displays. DU vx.x.x.x Softwareversion des elektrischen Antriebs. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. DU SN xxxxxxx/xxx Seriennummer des elektrischen Antriebs. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. DU PN xxxxxxxxxx Teilenummer des elektrischen Antriebs. Dieser Menüpunkt wird nur angezeigt, wenn das Display in der Halterung ist. Service MM/YYYY Dieser Menüpunkt wird angezeigt, wenn der Fahrradhersteller einen festen Servicetermin festgelegt hat. Serv. xx km/mi Dieser Menüpunkt wird angezeigt, wenn der Fahrradhersteller nach Erreichen einer bestimmten Kilometerzahl einen festen Servicetermin festgelegt hat.173Gebrauchsanweisung

Die Versionen der Subsysteme können auf dem Purion-Display angezeigt werden. Die Versionen der Subsysteme werden wie folgt angezeigt:

1. Drücken Sie die Ein/Aus-Taste 100, um das System

2. Drücken Sie gleichzeitig die „+“-Taste 97 und die „-“-Taste 96.

Halten Sie die Tasten gedrückt, während Sie den nächsten Schritt ausführen.

3. Drücken Sie die Ein/Aus-Taste weniger als 1 Sekunde. Nun

werden die Versionen der Subsysteme angezeigt.

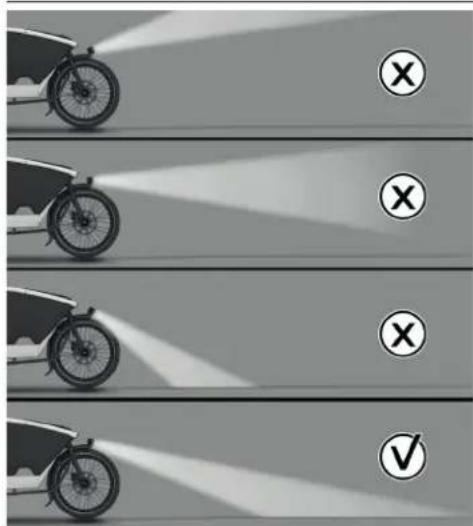

4.2.3 Einrichten der Leuchten

Das Rücklicht ist in der richtigen Position fixiert und braucht nicht eingestellt zu werden. Für optimale Sicht sollten die Vorderlichter richtig eingestellt sein (siehe Abbildung 13). Sie lassen sich nach oben und unten neigen. So können die Lichtkegel näher beim Fahrrad oder weiter vom Fahrrad entfernt projiziert werden. Im Idealfall sollten die Lichtkegel so weit weg vom Fahrrad ausgerichtet sein, dass man sie gerade noch am Boden sieht.

Richten Sie die Vorderlichter niemals so aus, dass der Strahl nach oben leuchtet. Das kann dazu führen, dass entgegenkommende Verkehrsteilnehmer geblendet werden und dadurch die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen könnten. Die Grundeinstellungen werden wie folgt angepasst:

1. Drücken Sie gleichzeitig Reset-Taste 71 und i-Taste 66 auf

dem Display, bis „Einstellungen“ in der Textanzeige 68 erscheint.

2. Drücken Sie mehrfach die i-Taste 66 auf dem Display (oder

die i-Taste 56 auf der Bedienungseinheit, falls das Display in die Halterung eingesetzt ist), bis die gewünschte Einstellung angezeigt wird.

3. Einstellungen vornehmen:

a. Um die Anzeige zu vergrößern oder nach oben zu scrollen, drücken Sie die Ein/Aus-Taste 70 (oder die „+“-Taste 55, falls das Display in die Halterung eingesetzt ist). b. Um die Anzeige zu verkleinern oder nach unten zu scrollen, drücken Sie die Beleuchtungs-Taste 67 (oder die „-“-Taste 57, falls das Display in die Halterung eingesetzt ist).

4. Drücken Sie 3 Sekunden lang die Reset-Taste, um die

geänderte Einstellung zu speichern und die Funktion zu verlassen.

4.2.2 Konfiguration des Purion-Displays

Auf dem Purion-Display können die Werte in Kilometern oder in Meilen angezeigt werden. Zwischen Kilometern und Meilen (und umgekehrt) wird wie folgt umgeschaltet:

1. Halten Sie die „-“-Taste 96 gedrückt.

2. Drücken Sie die Ein/Aus-Taste 100 weniger als 1 Sekunde. Die

Einstellung wurde nun geändert.174 Urban Arrow Tender 5 Vorbereitung der Fahrt

5.1 Sammeln erster Erfahrungen

Es wird empfohlen, die ersten Erfahrungen mit dem E-Bike abseits stark befahrener Straßen zu sammeln. Testen Sie die Reichweite Ihres E-Bikes unter verschiedenen Bedingungen, bevor Sie längere und anspruchsvollere Fahrten planen. Probieren Sie auch die verschiedenen Unterstützungsgrade aus und nehmen Sie sich etwas Zeit, um die Getriebefunktionen zu verstehen.

Für die erste Nutzung des E-Bikes wird empfohlen, in einem niedrigen Gang und mit dem Unterstützungsgrad ECO oder TOUR zu starten. Die Motorleistung ist abhängig von der Tretleistung und den Einstellungen des Unterstützungsgrads auf dem Display. Allgemein gilt: ● Weniger Tretkraft bedeutet weniger Unterstützung bzw. einen geringeren Unterstützungsgrad. ● Erhöhte Tretkraft bedeutet mehr Unterstützung bzw. einen höheren Unterstützungsgrad. Sobald Sie sich sicher fühlen, können Sie mit dem E-Bike wie mit jedem anderen Fahrrad am Straßenverkehr teilnehmen. Abbildung 13: Abstrahlwinkel der Vorderlichter175Gebrauchsanweisung

● Streckenprofil (Steigungen) und Straßen- oder Wegbeschaffenheit (Straßen- oder Wegeoberfläche), ● Gegenwind und Umgebungstemperatur, ● Gewicht des E-Bikes, des Fahrers und der Ausrüstung bzw. des Gepäcks. Aus diesem Grund kann die Reichweite vor und während einer Fahrt nicht genau vorhergesagt werden. Allgemeine Regeln: ● Für die gleiche Motorleistung des elektrischen Antriebs: Je weniger Kraft Sie aufbringen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimale Nutzung der Gänge), desto weniger Energie verbraucht der elektrische Antrieb und desto größer ist die Reichweite Ihres E-Bike-Akkus. ● Je höher der Unterstützungsgrad unter ansonsten gleichen Bedingungen ist, desto geringer ist die Reichweite.

5.3 Sicherheitsprüfung vor jeder Fahrt

Um sicherzustellen, dass Ihr Fahrrad sicher fährt, prüfen Sie bitte vor jeder Fahrt die folgenden Sicherheitspunkte (siehe Abbildung 14). Dies sind Schnellprüfungen zur Vermeidung von mechanischen Fehlfunktionen. Verwenden Sie das Fahrrad nicht, wenn Ihr Fahrrad bei einer der Prüfungen versagt und Sie das Problem gemäß den Anweisungen in diesem Handbuch nicht lösen können. Wenden Sie sich an Ihren Urban Arrow-Händler, um das Problem zu besprechen.

Wenn Sie mit Ihrem Fahrrad gegen einen Gegenstand fahren, können dabei die Vorderräder beschädigt werden. Seien Sie immer vorsichtig, wenn Sie gegen und über Bordsteine fahren. Passen Sie Ihre Geschwindigkeit an.

Wenn Sie mit dem Fahrrad über ein Objekt fahren, kann das Objekt die Lenkwelle berühren und diese beschädigen. Seien Sie immer vorsichtig, wenn Sie über Bordsteine oder andere Objekte fahren und bedenken Sie immer den relativ geringen Abstand zwischen Boden und dem unteren Ende der Lenkwelle.

Seien Sie vorsichtig, wenn Sie die Scheibenbremsen nach starker Beanspruchung berühren. Sie können sehr heiß werden.

Es wird empfohlen, dass der Fahrer einen Fahrradhelm trägt.

5.2 Einflüsse auf die Reichweite

Die Reichweite hängt von vielen Faktoren ab, wie beispielsweise: ● Unterstützungsgrad, ● Betätigen der Gangschaltung, ● Fahrradreifen und Reifendruck, ● Alter und Zustand des E-Bike-Akkus,176 Urban Arrow Tender

8. Prüfen Sie, dass Vorbau 77 , Lenker 76 und Griffe 102 nicht

rutschen oder sich lösen.

9. Prüfen Sie die Verbindungsbolzen des Hauptrahmens 45 auf

10. Prüfen Sie die vorderen 27 und hinteren Leuchten 14 auf ihre

11. Prüfen Sie die Schlossgummis 13 auf Verschleiß und/oder

Risse. Transport von Gepäck/Gütern Überprüfen Sie, ob Ihr Gepäck/Ihre Güter richtig gesichert sind, so dass Ihr Gepäck/Ihre Güter während der Fahrt nicht verrutschen können.

Pumpen Sie Ihre Reifen mit dem richtigen Druck auf: ● Vorderreifen 2,5-3,0 bar ● Hinterreifen 3-4 bar Tipp Fragen Sie Ihren Urban Arrow-Händler nach einer Pumpe, die sich für die Ventile Ihres Fahrrads eignet.

5.5 Überprüfen der Akkukapazität des E-Bikes

Es gibt zwei Möglichkeiten, den Ladezustand des E-Bike-Akkus zu prüfen: ● Am Akku ● Auf dem Display RESET

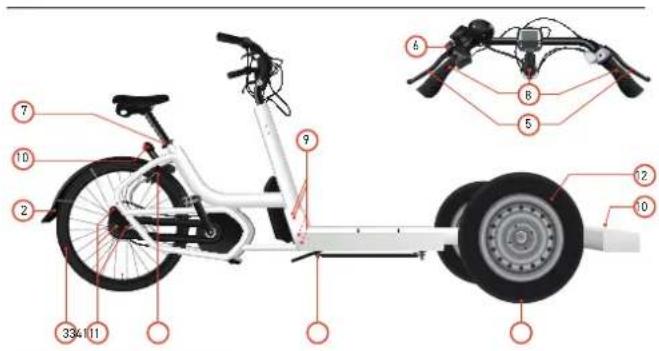

Abbildung 14: Schnelle Sicherheitsprüfung

1. Prüfen Sie die Achsmuttern und die Ausfallendschrauben 11

2. Prüfen Sie, dass der Reifen nicht am Schutzblech, am Rahmen

oder am Schloss schleift.

3. Prüfen Sie das Füllvolumen der Reifen (siehe Abschnitt 5.4 für

Informationen zum richtigen Reifendruck).

4. Prüfen Sie, dass das Gestänge zwischen Lenker 76 und der

Gabel 7 spielfrei ist und dass sich das Gestänge direkt und gleichmäßig dreht.

5. Prüfen Sie die Bremsen 75 und 79 auf ihre korrekte Funktion.

6. Prüfen Sie, ob sich die Feststellbremse korrekt arretieren und

7. Prüfen Sie, dass die Sattelstütze 36 nicht in den Rahmen

rutscht und stellen Sie sicher, dass die Sattelstützenklemme 39 angezogen ist.177Gebrauchsanweisung

Der E-Bike-Akkupack ist vollständig geladen. Der E-Bike-Akkupack sollte aufgeladen werden. Die LEDs der Ladekontrollanzeige am Akkupack erlöschen. Die Unterstützungskapazität des Antriebs ist aufgebraucht und die Unterstützung wird nach und nach abgeschaltet. Die verbleibende Kapazität wird für Beleuchtung und Bordcomputer bereitgestellt. Die Ladekontrollanzeige blinkt. Die Kapazität des E-Bike-Akkupacks reicht für ca. zwei Stunden Beleuchtung. Dies gilt nicht für andere Verbraucher (z.B. das Laden externer Geräte am USB-Anschluss, falls Sie ein Intuvia-Display haben). Abbildung 15: Ladebedingungen

5.6 Aktivierung Ihres E-Bikes

Die Aktivierung (Ein- und Ausschalten) Ihres E-Bikes ist nur möglich, wenn die folgenden Voraussetzungen erfüllt sind: ● Das Display ist ordnungsgemäß in die Halterung eingesetzt (im Falle eines Intuvia-Displays). ● Ein geladener E-Bike-Akku ist in die Akkuhalterung eingesetzt. ● Der Geschwindigkeitssensor ist richtig angeschlossen.

Es gibt keine bestimmte Reihenfolge beim Einsetzen von Display und Akku.

Wenn der E-Bike-Akku leer ist, kann das E-Bike wie ein normales Fahrrad ohne Unterstützung gefahren werden. Die Ladezustände des E-Bike-Akkus werden wie folgt geprüft:

1. Drücken Sie die Ein/Aus-Taste 46 an der Batterie.

2. Prüfen Sie die fünf grünen LEDs der Ladekontrollanzeige 44

am Akku. Jede LED steht für ca. 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs auf.

Bei einer Kapazität des Akkus unter 5% erlöschen alle LEDs der Ladekontrollanzeige. Die Überprüfung der Ladezustände des E-Bike-Akkus auf dem Intuvia- oder Purion-Display wird wie folgt durchgeführt:

1. Drücken Sie die Ein/Aus-Taste 70 auf dem Intuvia -Display

oder die Ein/Aus-Taste 94 auf dem Purion -Display.

2. Prüfen Sie die Akkuladekontrollanzeige 60 auf dem Intuvia -

Display oder die Akkuladekontrollanzeige 94 auf dem Purion -Display. Jeder Balken des Akkusymbols entspricht einer Kapazität von ca. 20% (siehe Abbildung 15).

Wird das Display aus der Halterung 33 entfernt, wird der zuletzt angezeigte Akkuladezustand gespeichert.178 Urban Arrow Tender

Beim Entfernen des Displays wird der zuletzt angezeigte Unterstützungsgrad bei 64 gespeichert. Die Motorleistungsanzeige 63 bleibt leer und der zuletzt angezeigte Akkuladestand 60 wird gespeichert. Abbildung 16: Entfernen des Displays Um das Intuvia-Display gegen Entfernen zu sichern, gehen Sie wie folgt vor:

Sie benötigen einen 3-mm-Innensechskantschlüssel und eine M3 Schraube (8mm lang).

1. Lösen Sie die Schrauben der Displayhalterung 35 .

2. Entfernen Sie die Halterung vom Lenker, indem Sie den

oberen 33 und unteren Teil 34 der Display-Halterung auseinandernehmen.

3. Schieben Sie das Display in den oberen Teil der

Displayhalterung. In den folgenden Abschnitten erklären wir Ihnen, wie Sie folgende Handlungen vornehmen: ● Einsetzen, Entfernen, Sichern und Laden des Intuvia-Displays ● Einsetzen und Entfernen des E-Bike-Akkus in die bzw. aus der Akkuhalterung ● Ein- und Ausschalten des E-Bikes

Sollte der Geschwindigkeitssensor nicht richtig angeschlossen sein, so wird auf Ihrem Display „ Error 503 “ angezeigt. Sie können weiterhin fahren, aber es erfolgt keine Tretunterstützung, da der elektrische Antrieb während des Betriebs in diesem Fehlermodus automatisch abgeschaltet ist. Beachten Sie Absatz 8.2 für weitere Informationen zur Prüfung des Geschwindigkeitssensors.

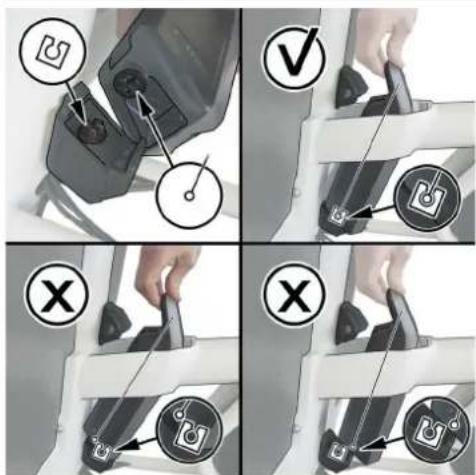

5.6.1 Einsetzen, Herausnehmen, Sichern und Laden des

Intuvia-Displays Das Einsetzen des Intuvia-Displays wird wie folgt durchgeführt:

1. Schieben Sie das Display von vorne in die Halterung 33 am

Lenker 76 . Das Entfernen des Intuvia-Displays von Ihrem Fahrrad wird wie folgt durchgeführt:

1. Halten Sie die Schnappverriegelung 31 gedrückt und

schieben Sie das Display nach vorne aus der Halterung 33 (siehe Abbildung 16).179

Gebrauchsanweisung Tipp Sie können das Display auch über den USB-Anschluss 61 laden (siehe Abschnitt 5.9).

5.6.2 Einsetzen und Entfernen des E-Bike-Akkus in die bzw. aus der

Akkuhalterung Der E-Bike-Akku wird wie folgt eingesetzt:

1. Drücken Sie die Ein/Aus-Taste 70 des E-Bike-Akkus, um den

E-Bike-Akku 47 auszuschalten.

Zwischen den Anschlüssen Ihres Akkus und der Halterung können Funken entstehen, falls Sie den Akku nicht ausschalten. Diese Funken können zu Verletzungen führen.

2. Vergewissern Sie sich, dass der obere und untere Akkuhalter

52 und 43 sauber sind (frei von Schmutz oder Ablagerungen).

3. Stecken Sie den Schlüssel in das Akkuschloss 13.

Für das Akkuschloss wird der gleiche Schlüssel wie für das Rahmenschloss 42 verwendet.

4. Entriegeln Sie das Akkuschloss, indem Sie den Schlüssel

gegen den Uhrzeigersinn drehen.

5. Legen Sie den Akku mit den Kontakten auf die untere

Halterung am E-Bike (siehe Abbildung 17).

6. Kippen Sie den Akku in den oberen Teil der Akkuhalterung,

bis er einrastet. Der Akku ist nun verriegelt. In Abbildung 18 und 19 sehen Sie einen ordnungsgemäß und einen falsch eingesetzten Akku.

4. Schrauben Sie die Sicherungsschraube in das Gewinde

des entsprechenden Lochs 32 im oberen Teil der Displayhalterung.

5. Montieren Sie die Halterung wieder am Lenker.

Es gibt zwei Möglichkeiten, das Display mit Strom zu versorgen:

1. Stromversorgung durch den Akku des E-Bikes:

Befindet sich die Anzeige in der Halterung 33, wird ein ausreichend geladener Akku in das E-Bike eingesetzt und das E-Bike eingeschaltet, so wird der Bordcomputer vom Akku des E-Bikes versorgt.

2. Stromversorgung durch den internen Akku des Displays:

Wird das Display aus der Halterung 33 entfernt, so wird Energie über einen internen Akku zugeführt.

Ist der interne Akku beim Einschalten des Displays schwach, so wird für 3 Sekunden die Meldung „Mit Fahrrad verbind.“ auf der Textanzeige 68 angezeigt. Das Display schaltet sich dann wieder aus. Das Laden des internen Akkus des Intuvia-Displays wird wie folgt durchgeführt:

1. Setzen Sie den E-Bike-Akku 47 in die Akkuladestation ein

(siehe Abschnitt 5.6.2).

2. Setzen Sie das Display in die Halterung 33.

3. Drücken Sie die Ein/Aus-Taste 70 des E-Bike-Akkus, um den

E-Bike-Akku einzuschalten. Der interne Akku des Displays wird aufgeladen.180

Sie hören ein Klicken, wenn der Akku richtig eingesetzt ist.

7. Prüfen Sie den Akku auf festen Sitz. Er sollte nur sehr wenig

8. Entfernen Sie den Schlüssel aus dem Akkuschloss.

Das Entfernen des Schlüssels verhindert, dass der E-Bike- Akku von Unbefugten entfernt wird, wenn das E-Bike abgestellt ist. Abbildung 17: Einsetzen des Akkus in die Akkuhalterung Abbildung 18: Klickgeräusch signalisiert ordnungsgemäß eingesetzten Akku Abbildung 19: Fehlerhaft eingesetzter Akku181

Nehmen Sie Ihren Akku immer aus dem Rahmen, wenn Sie das Fahrrad für längere Zeit oder in risikoreichen Gegenden abstellen. Es ist ein teures Ersatzteil und es besteht immer die Möglichkeit, dass er gestohlen wird.

5.6.3 Ein- und Ausschalten des E-Bikes

Es gibt mehrere Möglichkeiten, das E-Bike einzuschalten:

1. Wenn das Display noch nicht in den Halter eingesetzt ist (im

Falle eines Intuvia-Displays): a. Schalten Sie das Display ein und setzen Sie es in die Halterung. Das E-Bike schaltet sich automatisch ein. b. Setzen Sie das Display in die Halterung ein. Schalten Sie das Display ein.

2. Wenn das Display bereits in der Halterung ist:

a. Schalten Sie den E-Bike-Akku ein (siehe Abschnitt 5.6.3). b. Schalten Sie das Display ein (siehe Abbildung 21).

Dies erfolgt unter der Voraussetzung, dass ein geladener E-Bike-Akku in die Akkuhalterung eingesetzt und der Geschwindigkeitssensor ordnungsgemäß angeschlossen ist.

Wird das E-Bike richtig eingeschaltet, so wird „m/h“ oder „km/h“ auf dem Bildschirm des Intuvia- und Purion-Displays angezeigt. Der E-Bike-Akku wird wie folgt entfernt:

1. Drücken Sie die Ein/Aus-Taste 70 des E-Bike-Akkus, um den

Akku 47 auszuschalten.

2. Stecken Sie den Schlüssel in das Akkuschloss 51.

Tipp Für das Akkuschloss wird der gleiche Schlüssel wie für das Rahmenschloss verwendet.

3. Entriegeln Sie das Akkuschloss, indem Sie den Schlüssel

gegen den Uhrzeigersinn drehen (siehe Abbildung 20).

Der Verriegelungsmechanismus drückt den Akku aus der Halterung, so dass der Akku leichter zu entnehmen ist.

4. Kippen Sie den Akku aus dem oberen Teil des Akkuhalters 52.

5. Ziehen Sie den Akku aus dem unteren Teil des Akkuhalters 43.

Tipp Beachten Sie, dass der Schlüssel des Akkuschlosses auch zum Entriegeln des Fahrradschlosses verwendet wird. Wir empfehlen Ihnen, den Schlüssel niemals im Akkuschloss zurückzulassen, um einen Diebstahl des E-Bikes zu verhindern. Abbildung 20: Entsperren des E-Bikes Gebrauchsanweisung182 Urban Arrow Tender

5.6.4 Ein- und Ausschalten des E-Bike-Akkus

Der E-Bike-Akku wird wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 46 des Akkus 47 .

Die LEDs der Anzeige 44 leuchten auf und zeigen gleichzeitig den Ladezustand an. Der Akku wird wie folgt ausgeschaltet:

1. Drücken Sie die Ein/Aus-Taste 46 des Akkus 47 .

Die LEDs der Anzeige 44 erlöschen. Damit wird auch das E-Bike ausgeschaltet.

Bei einer Kapazität des E-Bike-Akkus unter 5% leuchtet keine LED der Ladekontrollanzeige 44 auf. Sie ist auf dem Display nur sichtbar, wenn das E-Bike eingeschaltet ist.

Wird ca. 10 Minuten lang keine Leistung aus dem E-Bike- Antrieb bezogen (z.B. weil sich das E-Bike nicht bewegt) und keine Taste auf dem Display oder der Bedienungseinheit des E-Bikes gedrückt, so schaltet sich das E-Bike und damit auch der E-Bike-Akku automatisch ab, um Energie zu sparen.

5.7 Abstellen des E-Bikes oder eine Fahrt machen

Wenn Sie das Fahrrad abstellen wollen, stellen Sie die Bremse auf Parksperre. Die Feststellbremse wird wie folgt aktiviert (siehe Abbildung 22):

1. Den Bremshebel der Vorderbremse in Richtung des

Handgriffs ziehen und angezogen halten. Es gibt mehrere Möglichkeiten, das E-Bike auszuschalten: ● Schalten Sie das Display aus (siehe Abbildung 21). ● Schalten Sie den E-Bike-Akku aus (siehe Abschnitt 5.6.3). ● Entfernen Sie das Display aus seiner Halterung (im Falle eines Intuvia-Displays) (siehe Abschnitt 5.6.1).

Wird ca. 10 Minuten lang keine Leistung aus dem E-Bike bezogen (z.B. weil sich das E-Bike nicht bewegt) und für ca. 10 Minuten keine Taste auf dem Display gedrückt, so schaltet sich das E-Bike und damit auch der E-Bike-Akku automatisch ab, um Energie zu sparen.

Das E-Bike kann jederzeit durch Ausschalten des E-Bikes auch wie ein normales Fahrrad ohne Unterstützung gefahren werden. Beachten Sie bitte, dass die Lichter beim Ausschalten des E-Bikes nicht funktionieren. Stellen Sie die Unterstützungsstufe auf OFF, wenn Sie ohne Unterstützung fahren möchten, aber die Beleuchtung weiterhin funktionieren soll. Abbildung 21: Ein- und Ausschalten des Displays183Gebrauchsanweisung

Abbildung 23: Feststellbremse lösen

5.8 Ein-/Ausschalten der Fahrradleuchten

Ihr E-Bike hat zwei Vorderlichter und ein Rücklicht. Es wird empfohlen, die Beleuchtung immer – auch tagsüber – eingeschaltet zu lassen. Die dadurch erhöhte Sichtbarkeit für andere Verkehrsteilnehmer wird Ihre Sicherheit erhöhen.

Decken Sie während der Fahrt niemals die Refl ektoren oder die Leuchten ab. Das kann zu schlechter Sichtbarkeit im Verkehr führen, was Kollisionen und/oder Unfälle verursachen kann. Wenden Sie sich immer an Ihren Urban Arrow-Händler, falls einer der Refl ektoren fehlt, um ihn zu ersetzen. Wenden Sie sich immer an Ihren Urban Arrow- Händler, wenn die Leuchten nicht mehr funktionieren oder sich nicht wie beschrieben einschalten lassen.

Die Leuchten werden nicht abgeschaltet, wenn der Akku

2. Die Verriegelung des Feststellbremssystems 53 weg

vom Lenker drehen. Wenn Sie nun den Bremshebel der Vorderbremse loslassen, bleibt die Bremse aktiviert.

Lassen Sie Intuvia-Display oder Akku niemals am E-Bike, wenn Sie das E-Bike abstellen, um einen Diebstahl des Displays und/oder des Akkus zu verhindern.

Nehmen Sie Rücksicht auf die Umgebung, wenn Sie Ihr Fahrrad abstellen. Blockieren Sie nicht die Straße oder den Bürgersteig.

Abbildung 22: Feststellbremse arretieren Die Feststellbremse wird wie folgt gelöst (siehe Abbildung 23):

1. Den Bremshebel der Vorderbremse in Richtung

des Handgriffs ziehen. Die Verriegelung des Feststellbremssystems 53 dreht sich automatisch in eine neutrale Position.

2. Nun den Bremshebel der Vorderbremse wieder loslassen.184 Urban Arrow Tender

Es gibt mit einem Intuvia-Display mehrere Möglichkeiten, das Licht auszuschalten. Die Leuchten werden mit dem Intuvia-Display wie folgt ausgeschaltet: ● Drücken Sie die Ein/Aus-Taste 70 auf dem Display. Das Beleuchtungssymbol 65 wird auf dem Display ausgeblendet. ● Schalten Sie das E-Bike aus (siehe Abschnitt 5.6.3). ● Entfernen Sie das Display vom E-Bike (siehe Abschnitt 5.6.1). Die Leuchten werden mit dem Purion-Display wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 100 auf dem Display, um das

E-Bike einzuschalten (siehe Abschnitt 5.6.3 bezüglich der Anforderungen).

2. Drücken Sie 1 bis 2,5 Sekunden lang die „+“-Taste 97, um das

Licht einzuschalten. Das Beleuchtungssymbol 101 wird auf dem Display angezeigt, wenn das Licht eingeschaltet ist.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls das Vorder- und Rücklicht nicht gleichzeitig oder gar nicht eingeschaltet werden. Die Leuchten werden mit dem Purion-Display wie folgt ausgeschaltet:

1. Drücken Sie länger als 2,5Sekunden die „+“-Taste 97, um das

Licht auszuschalten. Das Beleuchtungssymbol 95 wird auf dem Display ausgeblendet. leer ist. Sie funktionieren auch noch viele Stunden nach dem Ende der elektrischen Unterstützung. Sie werden genügend Zeit haben, um sicher nach Hause zu kommen, falls der Akku während der Fahrt leer werden sollte. In diesem Abschnitt erklären wir, wie Sie das Licht einschalten. Das hängt von der Art des Displays an Ihrem Fahrrad ab. Die Leuchten werden mit dem Intuvia-Display wie folgt eingeschaltet:

1. Drücken Sie die Ein/Aus-Taste 70 auf dem Display, um das

E-Bike einzuschalten (siehe Abschnitt 5.6.3 bezüglich der Anforderungen).

2. Drücken Sie die Lichttaste 67, um das Licht einzuschalten.

Der Text „Licht an“ wird für ca. 1 Sekunde auf dem Display angezeigt. Das Beleuchtungssymbol 65 wird auf dem Display angezeigt, wenn das Licht eingeschaltet ist.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls das Vorder- und Rücklicht nicht gleichzeitig oder gar nicht eingeschaltet werden.185Gebrauchsanweisung

Um den Text „USB verbunden“ vom Bildschirm auszublenden, drücken Sie die i-Taste 66. Um den Text nochmals zu sehen, drücken Sie mehrmals die i-Taste, bis der Text erneut angezeigt wird.

5. Schließen Sie die Schutzkappe des USB-Anschlusses,

nachdem Sie das externe Gerät getrennt haben.

Ein USB-Anschluss ist keine wasserdichte Steckverbindung. Feuchtigkeit kann zu interner Beschädigung des Displays führen. Verschließen Sie den USB-Anschluss immer vollständig mit der Schutzkappe 62. Schließen Sie niemals ein externes Gerät an, wenn Sie im Regen fahren.

5.9 Stromversorgung externer Geräte über USB-Anschluss des

Intuvia-Displays Mit dem USB-Anschluss am Intuvia können Sie die meisten Geräte betreiben und aufladen, deren Stromversorgung über USB möglich ist (z.B. verschiedene Mobiltelefone).

Der USB-Anschluss auf dem Purion-Display dient nur zu Wartungszwecken. Ihr externes Gerät wird wie folgt über das Display mit Strom versorgt:

1. Falls Sie ein Intuvia-Display haben: Setzen Sie das Display

in die Displayhalterung 33. Im Abschnitt 5.6.1 finden Sie entsprechende Anweisungen.

2. Setzen Sie den Akku in die Akkuhalterung ein. Im Abschnitt

5.6.2 finden Sie entsprechende Anweisungen.

3. Öffnen Sie die Schutzkappe des USB-Anschlusses62.

4. Verbinden Sie den USB-Anschluss des externen Geräts mit

dem USB-Anschluss 61. Verwenden Sie das USB-Ladekabel Micro A - Micro B (erhältlich bei Ihrem Urban Arrow E-Bike-Händler).

Sobald Sie das externe Gerät an Ihr Display anschließen, wird der Text „USB verbunden“ auf dem Bildschirm des Displays angezeigt.186 Urban Arrow Tender

Bei einem Griffschalter mit Griffanzeige wechselt die Abbildung auf der Griffanzeige 78 von einem Fahrrad auf einer (eher) ebenen Fläche zu einem Fahrrad auf einem Hügel (siehe Abbildung 24). b. In einen höheren Gang schalten (beim schnellen Fahren oder Bergabfahren) durch Drehen des stufenlos einstellbaren Griffschalters 78 oder 98/99 gegen den Uhrzeigersinn (siehe Abbildung 24).

Bei einem Griffschalter mit Griffanzeige wechselt die Abbildung auf der Griffanzeige 78 von einem Fahrrad auf einem Hügel zu einem Fahrrad auf einer (eher) ebenen Fläche (siehe Abbildung 24).

Ein Schalten bei stehendem Fahrrad ist möglich, aber nur in einem begrenzten Bereich. Der Widerstand nimmt zu, bis Sie den Hebel nicht weiter drehen können. Versuchen Sie nicht mit Gewalt, den Hebel über diesen Punkt hinaus zu drehen. Sobald das Fahrrad zu rollen beginnt, können Sie wieder durch den gesamten Getriebebereich schalten.

Unabhängig von der Art des Getriebes wird empfohlen, beim Schalten das Treten der Pedale kurzzeitig zu unterbrechen. Das erleichtert das Schalten und reduziert den Verschleiß des Antriebsstrangs.

Die Wahl eines niedrigeren Gangs beim Losfahren reduziert die Belastung der Antriebskomponenten und erhöht die Lebensdauer Ihres Fahrrads. Die Wahl des richtigen Gangs wirkt sich auch positiv auf die Reichweite Ihres Akkus aus. 6 Ändern der Einstellungen während der Fahrt Einige Einstellungen können während der Fahrt geändert werden. Dazu gehören: Schalten der Gänge, Ändern des Unterstützungsgrads und Ein- und Ausschalten der Schiebehilfe. Bei stehendem Fahrrad kann eine Reihe von Display-Funktionen zurückgesetzt werden. In den folgenden Abschnitten wird erläutert, wie Sie die vorstehend genannten Einstellungen ändern können.

6.1 Schalten der Gänge

Mit der Enviolo-Gangschaltung ist die Übersetzung stufenlos einstellbar. Eine Rohloff-Gangschaltung hat 14 Gänge, so dass das Schalten über 14 Übersetzungsstufen erfolgt. Die Gänge werden wie folgt eingestellt: a. In einen niedrigeren Gang schalten (beim Wegfahren oder Bergauffahren) durch Drehen des Griffschalters 78 oder 98/99 im Uhrzeigersinn (siehe Abbildung 24).

Das Wählen eines niedrigeren Gangs entlastet den Antriebsstrang und verstärkt Ihre Beschleunigung.187

Die folgenden Unterstützungsniveaus sind verfügbar: Keine Unterstützung Maximale Unterstützung OFF Die Motorunterstützung ist ausgeschaltet und das E-Bike kann wie ein normales Fahrrad genutzt werden. Bei diesem Unterstützungsgrad kann die Schiebehilfe nicht aktiviert werden. ECO Effektive Unterstützung bei optimaler Effi zienz für maximale Reichweite. TOUR Einheitliche Unterstützung für Touren mit großer Reichweite. SPORT Leistungsstarke Unterstützung sowohl für sportliches Fahren als auch für den Stadtverkehr. TURBO Maximale Unterstützung, unterstützt höchste Trittfrequenz, für sportliches Fahren. Der Unterstützungsgrad wird mit dem Intuvia -Display wie folgt geändert: a. Umschalten auf einen höheren Unterstützungsgrad durch Drücken der „+“ -Taste 55 auf der Bedienungseinheit, bis der gewünschte Unterstützungsgrad auf der Anzeige 64 eingeblendet wird. b. Umschalten auf einen niedrigeren Unterstützungsgrad durch Drücken der „-“ -Taste 57 auf der Bedienungseinheit, bis der gewünschte Unterstützungsgrad auf der Anzeige 64 eingeblendet wird. Abbildung 24: Schalten in einen leichteren (niedrigeren) oder schwereren (höheren) Gang

6.1.1 Schaltempfehlung auf dem Intuvia-Display

Auf Ihrem Intuvia-Display erhalten Sie Schaltempfehlungen, um sicherzustellen, dass Sie den richtigen Gang benutzen. Die Wahl des richtigen Gangs erhöht Geschwindigkeit und Reichweite bei gleicher Tretkraft. Wenn der Hinweis 58 angezeigt wird, sollten Sie in einen höheren Gang mit geringerer Trittfrequenz schalten. Wenn der Hinweis 59 angezeigt wird, sollten Sie in einen niedrigeren Gang mit höherer Trittfrequenz schalten.

6.2 Unterstützungsgrad ändern

Der elektrische Antrieb des E-Bikes unterstützt Sie beim Treten. Der Unterstützungsgrad kann während der Fahrt oder bei stehendem Fahrrad geändert werden. Sie können Ihr E-Bike auch wie ein normales Fahrrad ohne Unterstützung fahren.

Bei einem Intuvia -Display wird der Text „ Active Line“ kurz auf dem Display angezeigt, wenn der elektrische Antrieb aktiviert wird. Gebrauchsanweisung188 Urban Arrow Tender

Verwenden Sie die Schiebehilfe niemals bei verriegeltem Fahrrad. Dies kann zu einer Beschädigung der Speichen führen.

6.3.1 Ein- und Ausschalten der Schiebehilfe mit einem

Intuvia-Display Die Schiebehilfe wird bei einem Intuvia-Display wie folgt eingeschaltet:

1. Halten Sie die Geh-Taste 54 auf der Bedienungseinheit

gedrückt. Der elektrische Antrieb ist eingeschaltet.

Die Schiebehilfe kann nicht im OFF-Unterstützungsgrad aktiviert werden. Es gibt mehrere Situationen, in denen sich die Schiebehilfe des Intuvia-Displays abschaltet:

1. Beim Loslassen der Geh-Taste 54.

2. Falls die Räder des E-Bikes blockiert werden (z.B. durch

Bremsen oder Auftreffen auf ein Hindernis).

3. Wenn die Geschwindigkeit Ihres E-Bikes 6km/h übersteigt.

6.3.2 Ein- und Ausschalten der Schiebehilfe mit einem

Purion-Display Die Schiebehilfe wird bei einem Purion-Display wie folgt eingeschaltet:

1. Drücken Sie weniger als 1 Sekunde lang die Geh-Taste 93. Die

Schiebehilfe ist aktiviert. Der Unterstützungsgrad wird mit dem Purion-Display wie folgt geändert: a. Umschalten auf einen höheren Unterstützungsgrad durch Drücken der „+“-Taste 97 für weniger als 1 Sekunde, bis der gewünschte Unterstützungsgrad auf der Anzeige 91 eingeblendet wird. b. Umschalten auf einen niedrigeren Unterstützungsgrad durch Drücken der „-“-Taste 96 für weniger als 1 Sekunde, bis der gewünschte Unterstützungsgrad auf der Anzeige 91 eingeblendet wird.

Wenn das Display auf TRIP, TOTAL oder RANGE eingestellt ist, wird die ausgewählte Unterstützung bei einem Wechsel des Unterstützungsgrads nur für ca. 1 Sekunde angezeigt.

6.3 Schiebehilfe-Modus ein- und ausschalten

Die Schiebehilfe erleichtert das Schieben des E-Bikes. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingestellten Gang und darf 6km/h (max.) nicht überschreiten. Je niedriger der eingestellte Gang, desto geringer die Geschwindigkeit der Schiebehilfe (bei voller Leistung). Die Art und Weise, wie die Schiebehilfe ein- oder ausgeschaltet wird, hängt von der Art des Displays Ihres Fahrrads ab.

Die Kurbeln mit den Pedalen drehen sich, wenn die Schiebehilfe eingeschaltet ist. Achten Sie darauf, dass Ihre Beine einen ausreichenden Abstand zu den Kurbeln mit den Pedalen haben. Es besteht Verletzungsgefahr.189Gebrauchsanweisung

Die Werte für Fahrstrecke, Fahrzeit und Durchschnittsgeschwindigkeit werden auf dem Intuvia-Display wie folgt auf Null zurückgesetzt:

1. Drücken Sie mehrfach die i-Taste 66 auf dem Display oder die

i-Taste 56 auf der Bedienungseinheit, bis eine der Funktionen „Fahrzeit“, „Strecke“ oder „Durchschnitt“ angezeigt wird.

2. Halten Sie die Reset-Taste 71 gedrückt, bis die Anzeige auf

Null gesetzt wird. Damit werden auch die Werte der beiden anderen Funktionen zurückgesetzt. Der Wert der Höchstgeschwindigkeit wird wie folgt auf Null zurückgesetzt:

1. Drücken Sie mehrfach die i-Taste 66 auf dem Display oder

die i-Taste 56 auf der Bedienungseinheit, bis die Funktion „Maximal“ angezeigt wird.

2. Halten Sie die Reset-Taste 71 gedrückt, bis die Anzeige auf

Null gesetzt wird. Die Reichweite wird wie folgt auf die Werkseinstellung zurückgesetzt:

1. Drücken Sie mehrfach die i-Taste 66 auf dem Display oder

die i-Taste 56 auf der Bedienungseinheit, bis die Funktion „Reichweite“ angezeigt wird.

2. Halten Sie die Reset-Taste 71 gedrückt, bis die Anzeige auf die

Werkseinstellung zurückgesetzt ist.

2. Halten Sie die „+“-Taste 97 innerhalb von 3 Sekunden

nach der Aktivierung gedrückt. Der elektrische Antrieb ist eingeschaltet.

Die Schiebehilfe kann nicht im OFF-Unterstützungsgrad aktiviert werden. Es gibt mehrere Situationen, in denen sich die Schiebehilfe des Purion-Displays abschaltet:

1. Wenn Sie die „+“-Taste 97 loslassen.

2. Falls die Räder des E-Bikes blockiert werden (z.B. durch

Bremsen oder Auftreffen auf ein Hindernis).

3. Wenn die Geschwindigkeit Ihres E-Bikes 6km/h übersteigt.

6.4 Zurücksetzen der Display-Funktionen

In diesem Abschnitt wird erklärt, wie Sie eine Reihe von Anzeigefunktionen je nach Art des Displays an Ihrem Fahrrad zurücksetzen können.

6.4.1 Zurücksetzen der Anzeigefunktionen mit einem

Intuvia-Display Mit dem Intuvia-Display können folgende Werte zurückgesetzt werden: Fahrstrecke, Fahrzeit, Durchschnittsgeschwindigkeit, Höchstgeschwindigkeit und Reichweite.190 Urban Arrow Tender

6.5 Zurücksetzen der Fehlercode-Anzeigen

Die Komponenten des E-Bikes werden kontinuierlich und automatisch überwacht. Wird ein Fehler festgestellt, so wird der entsprechende Fehlercode auf der Textanzeige 68 des Intuvia- Displays und 91 des Purion-Displays angezeigt.

Je nach Art des Fehlers kann sich der elektrische Antrieb automatisch abschalten. In diesem Fall ist das Radfahren weiter möglich, aber es gibt keine Tretunterstützung in diesem Fehlermodus. Bringen Sie Ihr E-Bike zu Ihrem Urban Arrow-Händler, um es so schnell wie möglich reparieren zu lassen. Die Fehlercodeanzeigen auf dem Display werden wie folgt zurückgesetzt:

1. Drücken Sie eine beliebige Taste auf dem Intuvia-Display

30 oder dem Purion-Display 101, um zur Standardanzeige zurückzukehren. Je nach Fehlercode erscheint die Anzeige nach dem Aus- und Einschalten des E-Bikes wieder auf dem Display.

6.4.2 Zurücksetzen der Display-Funktionen mit einem

Purion-Display Mit dem Purion-Display können die Fahrstrecke und die Reichweite des Akkus zurückgesetzt werden. Die Fahrstrecke wird wie folgt auf Null zurückgesetzt:

1. Drücken Sie 1 bis 2,5 Sekunden lang die „-“-Taste 96, bis der

gewünschte Unterstützungsgrad TRIP auf der Anzeige 84 eingeblendet wird.

2. Halten Sie die „-“-Taste 96 und die „+“-Taste 97 2,5 Sekunden

lang gleichzeitig gedrückt. Der Text „Reset“ wird zunächst angezeigt. Der Wert der Fahrstrecke wird auf Null gesetzt. Die Reichweite des Akkus wird wie folgt auf Null zurückgesetzt:

1. Drücken Sie 1 bis 2,5 Sekunden lang die „-“-Taste 96, bis der

gewünschte Unterstützungsgrad RANGE auf der Anzeige 86 eingeblendet wird.

2. Halten Sie die „-“-Taste 96 und die „+“-Taste 97 2,5 Sekunden

lang gleichzeitig gedrückt. Der Text „Reset“ wird zunächst angezeigt. Die Reichweite des Akkus wird auf Null gesetzt.191Gebrauchsanweisung

Tipp Wenn der Stift auf eine Speiche trifft, drehen Sie das Rad bitte leicht.

4. Ziehen Sie den Schlüssel aus dem Schloss (und bewahren Sie

ihn an einem sicheren Ort auf). Abbildung 25: Drehen Sie den Schlüssel um 20 bis 30 Grad im Uhrzeigersinn. Abbildung 26: Drücken Sie den Hebel nach unten. 7 Nach der Fahrt

Ihr E-Bike ist mit zwei Schlössern ausgestattet: ein Schloss am hinteren Rahmen und ein Schloss am Akku. Diese beiden Schlösser haben den gleichen Schlüssel. Schließen Sie das Fahrrad mithilfe des Radschlosses und vorzugsweise mit einem zusätzlichen Schloss ab, um das E-Bike an einem ortsfesten Gegenstand zu sichern. Das reduziert die Wahrscheinlichkeit eines Diebstahls. Tipp Notieren Sie sich Hersteller und Nummer des Schlüssels.

Bei einem Verlust der Schlüssel wenden Sie sich bitte an Ihren Urban Arrow-Händler oder besuchen Sie www. fietssleutels.nl Das Rahmenschloss wird wie folgt geschlossen:

1. Arretieren Sie die Feststellbremse (siehe Abschnitt 5.7).

Damit wird eine Beschädigung der Speichen beim Schließen des Rahmenschlosses vermieden.

2. Drehen Sie den Schlüssel 42 20 bis 30 Grad im Uhrzeigersinn

(keine volle Umdrehung) und halten Sie ihn in dieser Position (siehe Abbildung 25).

3. Drücken Sie gleichzeitig den Hebel auf der

gegenüberliegenden Seite des Schlosses nach unten, bis der Stift in seiner Endposition einrastet. Der Schlüssel wird freigegeben (siehe Abbildung 26).192 Urban Arrow Tender

Prüfen Sie vor jedem Gebrauch das Ladegerät, das Kabel und den Stecker. Falls Schäden festgestellt werden, verwenden Sie das Akkuladegerät bitte nicht. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines Stromschlags. Öffnen Sie das Ladegerät niemals selbst. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, wenn Ihr Ladegerät beschädigt ist.

Halten Sie das Ladegerät sauber. Verunreinigungen können zu einem Stromschlag führen.

Schützen Sie das Ladegerät stets vor Regen oder Feuchtigkeit. In ein Akkuladegerät eindringendes Wasser erhöht das Risiko eines Stromschlags.

Auf der Unterseite des Ladegeräts ist ein Aufkleber in englischer Sprache angebracht (siehe 25 in Abbildung 1). Darauf steht: NUR mit BOSCH Lithium-Ionen-Akkus verwenden.

Schützen Sie das Ladegerät vor Regen oder Feuchtigkeit aus. Falls Wasser in ein Ladegerät eindringt, besteht die Gefahr eines Stromschlags.

Seien Sie vorsichtig, wenn Sie das Ladegerät während des Ladevorgangs berühren. Tragen Sie Schutzhandschuhe. Vor allem bei hohen Umgebungstemperaturen kann sich das Ladegerät stark erwärmen. Das Rahmenschloss wird wie folgt geöffnet:

1. Arretieren Sie die Feststellbremse (siehe Abschnitt 5.7).

2. Stecken Sie den Schlüssel 42 in das Rahmenschloss.

3. Drehen Sie den Schlüssel gegen den Uhrzeigersinn. Der Stift

ist federgespannt und kehrt automatisch in seine entriegelte Position zurück.

Der Schlüssel verbleibt im Schloss, wenn das Schloss geöffnet ist. Er kann nicht herausgenommen werden.

7.2 Aufladen des E-Bike-Akkus

Bevor Sie den E-Bike-Akku zum ersten Mal verwenden, müssen Sie den Akku überprüfen, bevor Sie ihn vollständig aufladen können. Die Überprüfung wird wie folgt durchgeführt:

1. Drücken Sie die Ein/Aus-Taste 46, um den Akku

einzuschalten. Mindestens eine der LEDs leuchtet auf.

Sollte keine LED der Ladekontrollanzeige 44 leuchten, so könnte der Akku beschädigt sein. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Es gibt zwei Möglichkeiten, den E-Bike-Akku zu laden (siehe Abbildung 27): ● Aufladen, während sich der Akku in der Akkuhalterung des E-Bikes befindet. ● Aufladen des Akkus, nachdem Sie ihn vom E-Bike entfernt haben.193Gebrauchsanweisung

Sie Verschmutzungen der Ladebuchse und der Kontakte beispielsweise durch Sand oder Erde.

3. Heben Sie die Abdeckung der Ladebuchse an.

4. Stecken Sie den Ladestecker 22 in die Ladebuchse 48 am

unteren Teil des Akkuhalters (siehe Abbildung 28).

5. Stecken Sie den Ladestecker 26 des Netzkabels in die

Ladebuchse 23 des Ladegeräts.

6. Schließen Sie das Netzkabel des Akkuladegeräts an das

Stromnetz an. Der Ladevorgang beginnt. Tipp Weitere Informationen zum Ladezustand und zur Vorgehensweise nach dem Laden fi nden Sie auf den folgenden Seiten. Abbildung 28: Einstecken des Ladegerätesteckers in die Ladebuchse am unteren Teil der Akkuhalterung Abbildung 27: Laden eines Akkus

Der E-Bike-Akku ist mit einer Temperaturkontrollanzeige ausgestattet, die das Laden nur in einem Temperaturbereich zwischen 0°C und 40°C ermöglicht. Der Akku kann jederzeit wieder aufgeladen werden, ohne seine Lebensdauer zu verkürzen und der Ladevorgang kann unterbrochen werden, ohne dass der Akku beschädigt wird.

Während des Ladevorgangs ist der elektrische Antrieb deaktiviert.

Der E-Bike-Akku darf während des Ladevorgangs nicht unbeaufsichtigt bleiben. Der E-Bike-Akku wird in der Akkuhalterung wie folgt aufgeladen:

1. Drücken Sie die Ein/Aus-Taste 46 , um den Akku abzuschalten.

2. Reinigen Sie die Abdeckung der Ladebuchse 49 . Vermeiden194 Urban Arrow Tender

Ladezustand des E-Bike-Akkus Der E-Bike-Akku kann mit oder ohne Display aufgeladen werden. Beim Laden ohne Display kann der Ladevorgang an der Ladekontrollanzeige 44 beobachtet werden. Beim Laden mit dem Display zeigen Balken auf dem Display auch den Fortschritt an.

Das Intuvia-Display kann während des Ladevorgangs entfernt oder nach Beginn des Ladevorgangs angebracht werden. Jede kontinuierlich leuchtende LED an der Ladekontrollanzeige 44 entspricht einer Ladekapazität von ca. 20%. Eine blinkende LED zeigt das Laden der nächsten 20% an. Sobald der E-Bike-Akku vollständig geladen ist, erlöschen die LEDs sofort und das Display (falls vorhanden) wird abgeschaltet. Der Ladevorgang ist beendet. Nach dem Laden Nach dem Ladevorgangs wird wie folgt vorgegangen:

1. Trennen Sie das Ladegerät von der Stromversorgung.

2. Trennen Sie den Akku vom Ladegerät. Der Akku schaltet sich

3. Falls Sie den Akku geladen haben, während er in die

Akkuhalterung in am Fahrrad eingesetzt war, verschließen Sie die Ladebuchse vorsichtig mit der Abdeckung, damit kein Schmutz oder Wasser in die Ladebuchse gelangen kann.

Sobald der Akku geladen ist, schaltet er sich ab. Wird das Ladegerät nach dem Laden nicht vom Akku getrennt, so schaltet sich das Ladegerät nach einigen Stunden wieder ein, prüft den Ladezustand des Akkus und beginnt gegebenenfalls erneut mit einem Ladevorgang. Der E-Bike-Akku wird nach dem Entfernen aus dem E-Bike wie folgt aufgeladen:

1. Legen Sie den Akku auf eine saubere Oberfl äche. Vermeiden

Sie vor allem eine Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde.

2. Drücken Sie die Ein/Aus-Taste 46 , um den Akku abzuschalten.

3. Entfernen Sie den Akku aus der Halterung (siehe Abschnitt

4. Stecken Sie den Ladestecker 22 des Ladegeräts in die Buchse

(siehe Abbildung 29) am Akku.

5. Schließen Sie das Netzkabel des Akkuladegeräts an das

Stromnetz an. Der Ladevorgang beginnt. Tipp Weitere Informationen zum Ladezustand und zur Vorgehensweise nach dem Laden fi nden Sie im folgenden Abschnitt. Abbildung 29: Ladegerätestecker in die Ladebuchse am Akku stecken.195Gebrauchsanweisung

Abbildung 30: Wechseln der Knopfzellen im Purion-Display

7.4 Lagern des E-Bike-Akkus

Wenn Sie Ihr Fahrrad für einen längeren Zeitraum abstellen wollen, empfehlen wir Ihnen, folgende Maßnahmen zu ergreifen: ● Laden Sie den E-Bike-Akku auf ca. 60% (wenn 3 bis 4 LEDs auf der Ladekontrollanzeige 44 leuchten). ● Nehmen Sie den E-Bike-Akku heraus und nehmen Sie das Intuvia -Display ab. Bewahren Sie Akku und Display an einem trockenen und sicheren Ort auf. ● Laden Sie den Akku des Intuvia-Displays regelmäßig auf. ● Prüfen Sie den Ladezustand nach 6 Monaten. Wenn nur eine

7.3 Wechseln der Batterien im Purion-Display

Das Purion-Display wird von zwei CR 2016 Knopfzellen mit Spannung versorgt. Wenn auf dem Display der Text „ low bat “ angezeigt wird, müssen die beiden Knopfzellen ausgetauscht werden. Die Knopfzellen werden wie folgt ausgetauscht:

1. Lösen Sie die Befestigungsschraube 81 des Displays.

2. Entfernen Sie das Display vom Lenker 76 .

3. Öffnen Sie die Batteriefachabdeckung 80 , indem Sie sie

mit einer Münze gegen den Uhrzeigersinn drehen (siehe Abbildung 30).

4. Entfernen Sie die verbrauchten Knopfzellen und legen Sie

zwei neue CR 2016-Knopfzellen ein.

Beachten Sie, dass die Polarität beim Einsetzen der neuen Knopfzelle korrekt ist.

5. Schließen Sie den Batteriefachdeckel, indem Sie ihn mit einer

Münze im Uhrzeigersinn drehen.

6. Setzen Sie das Display wieder auf den Lenker und befestigen

Sie es mit der Befestigungsschraube.196 Urban Arrow Tender 8 Reinigung und Wartung

Beachten Sie, dass sich das Display selbst einschalten kann, wenn das E-Bike rückwärts geschoben wird. Durch Drücken der Ein/Aus-Taste auf dem aktivierten Display kann sich der elektrische Antrieb einschalten. Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Prüfung, Reparatur, Montage, Wartung, Arbeiten an der Kette usw.) am E-Bike vornehmen und bevor Sie das E-Bike mit dem Auto oder per Flugzeug transportieren oder einlagern. Ein unbeabsichtigtes Einschalten des elektrischen Antriebs birgt eine Verletzungsgefahr.

● Halten Sie alle Komponenten Ihres E-Bikes sauber, vor allem die Akkukontakte und die entsprechenden Halterungskontakte. Säubern Sie sie vorsichtig mit einem weichen, feuchten Tuch. Tipp Es wird empfohlen, die Linsen Ihrer Leuchten regelmäßig zu reinigen, um die Lichtleistung zu verbessern. ● Sämtliche Komponenten einschließlich des elektrischen Antriebs dürfen nicht in Wasser eingetaucht oder mit einem Hochdruckreiniger gereinigt werden. ● Tauchen Sie den E-Bike-Akku niemals in Wasser ein. ● Reinigen Sie Ihr Fahrrad in kürzeren Abständen, falls Sie auf Straßen fahren, die mit Streusalz gestreut wurden. Das Streusalz kann zu Schäden an Teilen Ihres Fahrrads führen. LED der Ladekontrollanzeige leuchtet, laden Sie den E-Bike- Akku wieder auf ca. 60% auf. ● Schließen Sie den E-Bike-Akku nicht dauerhaft an das Ladegerät an. ● Lagern Sie den E-Bike-Akku nicht auf dem Fahrrad. ● Bewahren Sie den E-Bike-Akku an einem trockenen, gut belüfteten Ort auf. Schützen Sie den Akku vor Feuchtigkeit und Wasser. Bei ungünstigen Witterungsbedingungen wird z.B. empfohlen, den Akku aus dem E-Bike zu entnehmen und bis zur erneuten Verwendung an einem geschlossenen Ort aufzubewahren.

Sollte der E-Bike-Akku für längere Zeit entladen (leer) gelagert werden, so kann er trotz der geringen Selbstentladung beschädigt werden, und die Akkukapazität kann stark sinken. Temperatur Der E-Bike-Akku kann bei Temperaturen zwischen -10°C und +60°C gelagert werden. Achten Sie darauf, dass die maximale Lagertemperatur nicht überschritten wird. Lassen Sie den Akku beispielsweise im Sommer nicht in einem Fahrzeug zurück und lagern Sie ihn vor direkter Sonneneinstrahlung geschützt. Für eine lange Akkulaufzeit ist eine Lagerung des E-Bike-Akkus bei einer Raumtemperatur von ca. 20°C optimal.197Gebrauchsanweisung

2. Der Geschwindigkeitssensor muss ordnungsgemäß

Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Geschwindigkeitssensor nicht richtig angeschlossen ist. Abbildung 31: Abstand zwischen dem Geschwindigkeitssensor und dem Geschwindigkeitssensormagneten Es erfolgt keine Geschwindigkeitsanzeige auf Ihrem Display, falls der Geschwindigkeitssensor nicht richtig funktioniert. Auf dem Bildschirm Ihres Displays wird der Text „ error 503 “ angezeigt.

Sie können weiterhin fahren, wenn der Geschwindigkeitssensor nicht funktioniert, aber es erfolgt keine Tretunterstützung, da der elektrische Antrieb während des Betriebs in diesem Fehlermodus automatisch abgeschaltet ist.

Tauchen Sie den Akku niemals in Wasser ein und reinigen Sie ihn nicht mit einem Wasserstrahl. Es besteht die Gefahr eines Kurzschlusses, der Brandgefahr verursachen kann.

Die Getriebenabe und der Griffschalter sind abgedichtet und gut gegen die äußere Umgebung geschützt. Verwenden Sie beim Reinigen dieser Teile jedoch niemals Wasser unter Druck (z.B. Hochdruckreiniger oder einen Wasserstrahl), da es ansonsten zu Fehlfunktionen durch eindringendes Wasser kommen kann.

Verwenden Sie niemals aggressive Reinigungsmittel auf den Teilen Ihres E-Bikes. Dies kann zu dauerhaften Schäden am Fahrrad führen.

8.2.1 Prüfen des Geschwindigkeitssensors

Zur Sicherstellung der ordnungsgemäßen Funktion des Geschwindigkeitssensors:

1. Der Abstand zwischen Geschwindigkeitssensor 19 und seinem

Geschwindigkeitssensormagneten 20 muss mindestens 5mm, aber nicht mehr als 17mm nach einer Raddrehung betragen (siehe Abbildung 31). Beachten Sie weiter unten in diesem Abschnitt die Informationen, wie Sie den Abstand bei Bedarf einstellen können.198 Urban Arrow Tender Dadurch können Sie scharfe Gegenstände aufspüren, die in die Außenschicht des Reifens eingedrungen sind, bevor sie den Schlauch durchstechen. Seien Sie vorsichtig, wenn Sie den Reifen mit bloßen Händen inspizieren. ● Überprüfen Sie den Verschleiß Ihrer Reifen. Das Profil Ihrer Reifen wird mit jeder zurückgelegten Fahrdistanz dünner, was Löcher im Reifen begünstigt. ● Sorgen Sie für den richtigen Reifendruck. Niedrige Reifendrücke erhöhen die Wahrscheinlichkeit, dass Schmutz und Fremdkörper aufgenommen werden. Niedrige Reifendrücke können auch zu Quetschungen führen. Dabei wird der Schlauch beschädigt, wenn er beim Fahren über Unebenheiten zwischen Felge und Reifen eingeklemmt wird. Für den richtigen Reifendruck beachten Sie bitte Abschnitt

Fahrhinweise ● Vermeiden Sie es, durch Schlaglöcher zu fahren. ● Vermeiden Sie es, auf Zug- oder Straßenbahngleisen zu fahren. Die Reifen sind breit genug, um nicht vom Gleis erfasst zu werden, aber die Lenkung wird beeinträchtigt. ● Vermeiden Sie Zug- und Straßenbahngleise bei Nässe. Überqueren Sie sie in einem nicht zu spitzen Winkel. Das Gleis kann sehr rutschig sein. ● Vermeiden Sie es, Bordsteine mit zu hoher Geschwindigkeit zu überfahren. Dies kann zu Schäden am Fahrrad führen. ● Am Straßenrand sammelt sich Schmutz an. Vermeiden Sie es, dort zu fahren, sofern der Verkehr genug Platz bietet und es die Situation zulässt. ● Beobachten Sie die Straße und machen Sie einen Bogen Der Abstand zwischen dem Geschwindigkeitssensormagneten und dem Geschwindigkeitssensor wird wie folgt eingestellt:

1. Lösen Sie die Schraube des Geschwindigkeitssensormagneten

21, indem Sie sie gegen den Uhrzeigersinn drehen.

2. Positionieren Sie den Geschwindigkeitssensormagneten 20 so,

dass er im richtigen Abstand (mind. 5 mm, max. 17 mm, siehe Abbildung 31) die Markierung des Geschwindigkeitssensors passiert.

3. Befestigen Sie den Geschwindigkeitssensormagneten an der

Speiche, indem Sie die Schraube im Uhrzeigersinn drehen.

Sollte die Geschwindigkeit danach immer noch nicht in der Geschwindigkeitsanzeige angezeigt werden, so wenden Sie sich bitte an Ihren Urban Arrow-Händler.

Vorbeugung von Reifenpannen Neben der Montage von pannensicheren Reifen gibt es weitere Möglichkeiten, um Pannen zu vermeiden. Bitte beachten Sie die folgenden Prüfungs- und Fahrhinweise. Prüfungen ● Prüfen Sie regelmäßig die Oberfläche Ihrer Reifen, indem Sie die Oberfläche mit Ihrer Hand oder Ihren Fingern abtasten.199Gebrauchsanweisung

Entfernen des Vorderrads Um einen Vorderreifen Ihres Fahrrades auszubauen, gehen Sie wie folgt vor:

1. Arretieren Sie die Feststellbremse (siehe Abschnitt 5.7).

2. Blockieren Sie das Hinterrad, um zu verhindern, dass sich das

Fahrrad während des Ausbaus des Vorderreifens bewegt.

Sperren Sie das Fahrrad jedoch nicht ab, um zu verhindern, dass die Speichen beschädigt werden, falls sich das Fahrrad in unvorhergesehener Weise während des Aus- und Einbaus des Vorderreifens in Bewegung setzen sollte.

c. Reifen A ausbauen möchten: Drehen Sie die 4 Muttern von Vorderreifen A eine Umdrehung. Verwenden Sie einen 19 mm Schraubenschlüssel. d. Reifen B ausbauen möchten: Drehen Sie die 4 Muttern von Vorderreifen B eine Umdrehung. Verwenden Sie einen 19 mm Schraubenschlüssel.

4. Platzieren Sie den Wagenheber unter dem Vorderrahmen in

Position A1, um Reifen A auszubauen, oder in Position B1, um Reifen B auszubauen (siehe Abbildung 32). Tipp Wenn sich auf dem Fahrrad keine Lasten befinden, können Sie anstelle des Wagenhebers auch eine Kiste verwenden. Heben Sie in diesem Fall den Rahmen an und platzieren Sie eine Kiste in Position A1 oder B1 (je nachdem, welchen Reifen Sie ausbauen möchten). um Fremdkörper und Schmutz auf der Straße. Eine sichere Straßenlage ist jedoch wichtiger. Ändern Sie die Richtung nur, wenn Sie den Verkehr um Sie herum kontrolliert haben. Fahren Sie im Falle einer Reifenpanne nicht weiter. Es besteht eine große Wahrscheinlichkeit, dass Sie den Reifen, das Rad oder sogar den Rahmen beschädigen. Steigen Sie vom Fahrrad ab und schieben Sie es nach Hause.

Das Fahren mit einem beschädigten Reifen kann zu einer erheblich schlechteren Straßenhaftung führen, was zu einem Verlust der Kontrolle über das Fahrrad führen kann. Fahren Sie niemals weiter, wenn ein Reifen beschädigt ist. Zu Hause können Sie: ● Sie können den beschädigten Hinterreifen selbst reparieren, falls das Loch leicht lokalisierbar ist: Verwenden Sie dazu ein Reparaturset und befolgen Sie die dazugehörigen Anweisungen. ● Sie können den beschädigten Hinterreifen auch selbst reparieren, falls das Loch nicht leicht lokalisierbar ist: Bauen Sie dazu das Hinterrad aus dem Rahmen aus und beheben Sie das Problem. Auf der nächsten Seite finden Sie weitere Informationen zum Ausbau des Hinterrades. ● Wenden Sie sich an einen professionellen Fahrradmechaniker (vorzugsweise einen Urban Arrow-Händler), der eine Reifenpanne im Vorderreifen für Sie beheben kann. Suchen Sie Ihren Urban Arrow-Händler oder ein Reifenzentrum auf, um das Loch in Ihrem Vorderreifen beheben zu lassen.200 Urban Arrow Tender Entfernen des Hinterrads

Sie müssen ein kompetenter und erfahrener Hobbymechaniker sein, um das Hinterrad aus dem Rahmen zu entfernen. Unter folgendem Link fi nden Sie Anleitungen zur Entfernung des Hinterrads aus einem mit Scheibenbremse ausgestattetem Rad: www.youtube.com/ urbanarrowcom

8.2.3 Wartungskontrolle

Wenn Sie Ihr E-Bike bei Ihrem Urban Arrow-Händler warten lassen, werden alle notwendigen Wartungsarbeiten von Ihrem Händler durchgeführt. Zwischen den Wartungsarbeiten können Sie jedoch die nachstehenden Kontrollen regelmäßig selbst ausführen, um mögliche Probleme zu erkennen: ● Überprüfen der Reifen auf Verschleiß und Beschädigung: Ein abgenutzter Reifen kann durch Prüfung des Profi ls erkannt werden. Wenn das Muster in der Mitte des Profi ls nicht mehr sichtbar ist (kein Unterschied zwischen abgesenktem und angehobenem Material), ist der Reifen abgenutzt und sollte ersetzt werden (siehe Abbildung 33). Wenn Sie lange oder tiefe Risse bemerken, sollte der Reifen ausgetauscht werden, selbst wenn das Profi l noch nicht abgenutzt ist. Wenden Sie sich an Ihren Urban Arrow-Händler, um das richtige Ersatzteil zu erhalten.

Abbildung 32: Vorderreifen ausbauen und einsetzen

5. Heben Sie den Rahmen hoch, bis sich der Reifen frei drehen

6. Nun die 4 Muttern am Vorderrad vollständig lösen und den

Reifen vom Fahrrad abziehen. So bringen Sie den ausgebauten Vorderreifen wieder am Fahrrad an:

7. Platzieren Sie den Vorderreifen wieder am Rahmen.

8. Setzen Sie nun die 4 Muttern in das Vorderrad ein und ziehen

Sie diese von Hand fest.

9. Senken Sie das Fahrrad mit dem Wagenheber wieder ab.

Sie haben eine Kiste anstelle des Wagenhebers verwendet? Halten Sie den Rahmen fest, entfernen Sie die Kiste und setzen Sie den Rahmen dann langsam ab.

10. Ziehen Sie nun die 4 Vorderreifenmuttern kreuzweise mit

einem Anzugsmoment von 90Nm fest. Verwenden Sie dazu einen Drehmomentschlüssel.201Gebrauchsanweisung

das Hinterrad drehen (siehe Abbildung 34). Während sich das Rad dreht, achten Sie zuerst auf die Felge und dann auf den Reifen. Ein falsch montierter Reifen kann ebenfalls zu einer ungleichmäßigen Rotation führen. Ein neues Rad muss erst eingefahren werden und öfter auf Seitenschlag überprüft werden. Wenden Sie sich an Ihren Urban Arrow-Händler, falls Ihr Rad eiert, um das Problem beheben zu lassen. Abbildung 34: Seitenschlag am Hinterrad prüfen ● Überprüfen Sie die Felge Ihres Hinterrades auf Schäden. Beschädigungen können als Dellen und Risse in den Felgenoberfl ächen und um die Speichenlöcher herum auftreten. Kontrollieren Sie die Felge Ihres Hinterrades immer, nachdem Sie mit hoher Geschwindigkeit gegen einen festen Gegenstand, durch ein Schlagloch oder mit einem platten Reifen gefahren sind. Eine beschädigte Felge kann den Reifen beschädigen und zur Folge haben, dass das Abbildung 33: Reifenverschleiß an Vorderreifen und Hinterrad ● Reifendruck prüfen: Das Fahren mit einem zu niedrigen Reifendruck beschädigt den Reifen. In den Seitenwänden entstehen Risse, die nicht repariert werden können. Manchmal reichen ein paar hundert Kilometer bei zu niedrigem Druck aus, um die Reifen zu zerstören. Der richtige Reifendruck sollte folgende Werte aufweisen: a. Vorderreifen 2,5-3,0 bar b. Hinterreifen 3-4 bar Tipp Fragen Sie Ihren Urban Arrow-Händler nach einer Pumpe, die für die Ventile Ihres Fahrrads geeignet ist. Tipp Ihre Vorderreifen können Sie auch an einer Tankstelle oder in einem Reifenzentrum aufpumpen. ● Seitenschlag eines Rads: Ein Rad mit Seitenschlag eiert beim Drehen. Sie können dies überprüfen, indem Sie jemanden bitten, das Hinterteil des Fahrrads hochzuheben, und dann202 Urban Arrow Tender Abbildung 36: Überprüfung des Spiels der hinteren Nabenachse ● Überprüfen Sie das Lenkgestänge auf Spiel (siehe Abbildung 37): Der Lenkeinschlag des Lenkers muss auf die Vorderräder übertragen werden. Diese Übertragung erfolgt durch das Lenkgestänge. Sechs Kugelgelenke verbinden die Lenkstange mit den Vorderrädern.

Eine Fehlfunktion des Lenkgestänges während des Fahrens kann zum Verlust der Kontrolle über das Fahrrad führen. Dies kann möglicherweise tödliche Folgen haben. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn sich das Lenkgestänge locker anfühlt oder einen übermäßigen Widerstand aufweist. Fahren Sie niemals mit dem Fahrrad weiter, falls das Vorderrad nicht mehr auf Lenkbewegungen reagiert. Rad ungleichmäßig rotiert. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie eine Beschädigung der Felge entdecken. ● Überprüfen Sie das Drehzapfenspiel an den Vorderrädern. Ziehen Sie die Feststellbremse des Fahrrads an und überprüfen Sie das Drehzapfenspiel, indem Sie die Oberseite des Reifens hin und her bewegen (siehe Abbildung 35). Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie Spiel feststellen. Abbildung 35: Drehzapfenspiel an den Vorderrädern überprüfen ● Überprüfen Sie das Spiel an der hinteren Nabenachse (siehe Abbildung 36). An den Nabenlagern kann sich durch Verschleiß ein Spiel entwickeln. Ein übermäßiges Nabenspiel kann die Bremsleistung beeinträchtigen, andere mechanische Probleme verursachen und das Fahrverhalten des Fahrrads beeinträchtigen. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, falls Sie ein Spiel an der hinteren Nabenachse entdecken.203

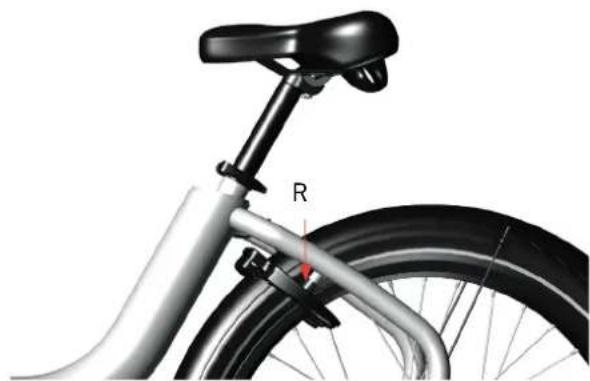

● Überprüfen Sie die Schlossgummis auf Verschleiß und/ oder Risse (siehe „R“ in Abbildung 38): Beschädigte Schlossgummis können dazu führen, dass sich das Rahmenschloss (teilweise) vom Fahrradrahmen löst. Die Schlossgummis verleihen dem Schloss eine gewisse Flexibilität, um zu verhindern, dass eine Speiche bricht, falls die Feststellbremse bei abgeschlossenem Fahrrad gelöst wird. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um beschädigte Schlossgummis durch neue zu ersetzen.

Abbildung 38: Überprüfen der Schlossgummis Wenden Sie sich in den folgenden Fällen an Ihren Urban Arrow-Händler: ● Wenn die Kette hörbar am Kettenkasten schleift. Eine Kette verschleißt im Laufe der Zeit, wodurch sie länger wird. Lassen Sie die Kettenspannung von Ihrem Händler einstellen. Abbildung 37: Prüfen des Lenkgestänges an den Kugelgelenken ● Prüfen Sie das Hinterrad auf beschädigte und/oder lose Speichen. ● Prüfen Sie die Bremsschläuche auf Beschädigungen und vergewissern Sie sich, dass sie nicht mit beweglichen Teilen in Berührung kommen. ● Prüfen Sie die Kettenspannung: a. Bei Kettenantrieb: Wackeln Sie am Kettenkasten, um zu hören und zu fühlen, ob die Kette gespannt oder lose ist. b. Bei einem Antriebsriemen: Die Spannung kann mit den „Gates Carbon Drive Mobile“-Apps gemessen werden, die sowohl für iPhone als auch für Android angeboten werden. Diese Apps können die Riemenspannung mithilfe der Eigenfrequenz (Hz) des Riemens messen. Die Bedienungsanleitung ist in jeder App enthalten. Die Riemenspannung für Ihr Urban Arrow sollte zwischen 35 Hz und 50 Hz liegen. Gebrauchsanweisung204 Urban Arrow Tender was zu Verletzungen des Fahrers führen kann. Jede Form von Rissen, Kratzern oder Verfärbungen in hochbeanspruchten Bereichen zeigt an, dass die Lebensdauer dieses Bauteils erreicht ist und das Bauteil ersetzt werden sollte.

8.2.4 Einstellung der Scheibenbremse

Die hydraulischen Scheibenbremsen Ihres E-Bikes sind selbstregulierend. Bei jedem Bremsen wird der Hebel neu eingestellt, so dass Sie den Verschleiß des Bremsbelags nicht am Hebel erkennen können. Sie können den Bremsverschleiß von Ihrem Urban Arrow-Händler prüfen lassen oder die Bremsbeläge sowohl am Vorder- als auch am Hinterrad selbst auf Verschleiß prüfen.

Wenn der Hebel leicht bis zum Lenker gedrückt werden kann, stimmt etwas mit der Hydraulik nicht. Unterbrechen Sie sofort Ihre Fahrt und lassen Sie das Fahrrad von Ihrem Urban Arrow-Händler prüfen.

Wenn Sie beim Betätigen der Bremsen verdächtige Geräusche hören oder während der Fahrt Geräusche von den Bremsen kommen, lassen Sie Ihre Scheibenbremsen bitte überprüfen. Der Bremsbelag Ihres Hinterrads wird wie folgt auf Verschleiß überprüft:

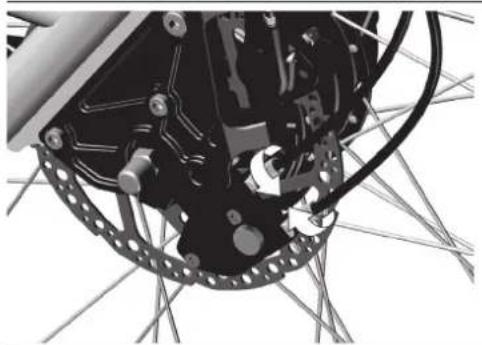

1. Ein Stift mit geteiltem Ende hält die Bremsbeläge in Position.

Entfernen Sie diesen Stift mit einer Zange (siehe Abbildung 39). ● Wenn Sie das Gefühl haben, dass durch den Kettenkasten ein übermäßiger Widerstand verursacht wird. ● Wenn das Vorderrad bei Lenkeingabe (Lenkerdrehung) nicht die Richtung ändert, unterbrechen Sie sofort Ihre Fahrt und wenden Sie sich an Ihren Urban Arrow-Händler. ● Wenn Sie Spiel in Pedalen oder Kurbeln feststellen, beispielsweise wenn Sie spüren, wie sie sich während eines Pedalhubs bewegen. ● Wenn Sie nach dem Laden eine deutlich verkürzte Betriebsdauer feststellen. Die Lebensdauer des Akkus kann durch sachgemäße Wartung und vor allem durch Betrieb und Lagerung bei den richtigen Temperaturen verlängert werden. Mit zunehmendem Alter nimmt jedoch die Akkukapazität selbst bei sachgemäßer Wartung ab. Eine deutlich verkürzte Betriebsdauer zeigt an, dass der Akku verbraucht ist und ausgetauscht werden muss. Sie können den Akku selbst austauschen. ● Wenn Sie feststellen, dass das Hinterrad eiert, gehen Sie wie folgt vor: Vergewissern Sie sich zunächst, dass der Reifen richtig auf der Felge sitzt. Wenn er richtig sitzt, bitten Sie Ihren Urban Arrow-Händler, das Rad zu reparieren.

Wie alle mechanischen Komponenten ist auch das E-Bike Verschleiß und hohen Belastungen ausgesetzt. Verschiedene Materialien und Komponenten können auf Verschleiß oder Ermüdung unterschiedlich reagieren. Wenn die Lebensdauer eines Bauteils überschritten ist, kann es plötzlich ausfallen,205Gebrauchsanweisung

8.2.5 Einstellung der Gangschaltung

Im Laufe der Zeit wird sich das Kabel zwischen Griff und Getriebenabe leicht verlängern. Das ist normaler Verschleiß. Ein zu lockeres Kabel kann die Betriebsqualität des Getriebes beeinträchtigen. Gangeinstellung an einer Enviolo-Gangschaltung Das Kabelspiel wird wie folgt überprüft:

1. Ziehen Sie leicht an einem der beiden Kabelgehäuse am

Griffschalter. Es spielt keine Rolle, an welchem der beiden Sie ziehen, denn sie sind intern verbunden.

2. Beobachten Sie, ob ein Spiel vorhanden ist (siehe „S“ in

Abbildung 40): a. Ein Spiel „S“ kleiner als 0,5mm ist nicht ausreichend.

Zu wenig Kabelspiel führt zu erschwerten Schaltvorgängen und Beschädigungen des Schalters. Im nächsten Absatz erfahren Sie, wie Sie das Kabelspiel erhöhen können. b. Ein Spiel „S“ zwischen 0,5 und 1,5mm ist ideal. c. Ein Spiel „S“ von mehr als 1,5mm ist zu viel.

Zu viel Kabelspiel kann zu einer verminderten Schaltleistung und Lebensdauer des Schaltzugs führen. Im nächsten Absatz erfahren Sie, wie Sie das Kabelspiel reduzieren können.

2. Nehmen Sie die Bremsbeläge heraus (siehe Abbildung 39 zum

Entfernen der Bremsbeläge am Hinterrad) und prüfen Sie sie auf Verschleiß. Wenn das Reibungsmaterial kleiner als 1 mm ist, sollten die Beläge ausgetauscht werden. Für den Austausch der Beläge wenden Sie sich bitte an Ihren Urban Arrow-Händler. Abbildung 39: Entfernen der Bremsbeläge, um sie auf Verschleiß zu prüfen206 Urban Arrow Tender Abbildung 41: Reduzierung oder Erhöhung des Kabelspiels durch Drehen der Zugeinstellschraube am Griffschalter Gangeinstellung an einer Rohloff-Gangschaltung Die Spannung des Schaltzugs wird folgendermaßen eingestellt (siehe Abbildung 42): a. Erhöhung der Schaltzugspannung durch Drehen der Schraube 16 gegen den Uhrzeigersinn. b. Reduzierung der Schaltzugspannung durch Drehen der Schraube 16 im Uhrzeigersinn.

Abbildung 40: Kontrolle des Kabelspiels Das Kabelspiel wird wie folgt eingestellt:

1. Nehmen Sie auf dem Sattel Platz und schauen Sie nach vorne.

2. Stellen Sie das Kabelspiel ein (siehe Abbildung 41):

a. Reduzieren Sie das Kabelspiel, indem Sie die Zugeinstellschraube am Griffschalter 67 gegen den Uhrzeigersinn drehen. Die Schraube bewegt sich vom Griffschalter weg. b. Erhöhen Sie das Kabelspiel, indem Sie die Zugeinstellschraube am Griffschalter 67 im Uhrzeigersinn drehen. Die Schraube bewegt sich in Richtung des Griffschalters.207Gebrauchsanweisung

Abbildung 43: Ausrichtung der Markierung auf dem Drehschalter (Rohloff-Gangschaltung)

Wenn Sie Ihr E-Bike bei Ihrem Urban Arrow-Händler warten lassen, werden alle notwendigen Schmierarbeiten von Ihrem Händler durchgeführt. Die Rohloff-Gangnabe und der Griffschalter benötigen regelmäßige Schmierung.

Achten Sie darauf, dass kein Schmiermittel auf die Scheibenbremse gelangt. Zwischen den Wartungsintervallen muss z.B. die Kette nicht selbst geschmiert werden. Die Enviolo-Gangnabe und der Griffschalter sind mit einer Dauerschmierung ausgestattet und die Einbauten sind für die Lebensdauer des Produktes wartungsfrei. Abbildung 42: Einstellung der Schaltzugspannung (Rohloff-Gangschaltung) Ausrichtung der Markierung auf dem Drehschalter Die Markierung auf dem Drehschalter kann auf die korrekte Gangzahl eingestellt werden ohne die Zugspannung zu verändern. Dies geschieht durch Hineindrehen eines Zugeinstellers und Herausdrehen des anderen (siehe Abbildung 43).208 Urban Arrow Tender Wenden Sie sich an Ihren Urban Arrow-Händler, falls das folgende Zubehör ersetzt werden muss: ● Ladegerät für den E-Bike-Akku Wenden Sie sich an Ihren Urban Arrow-Händler, falls die folgenden sicherheitskritischen Teile ersetzt werden müssen: ● Lenker ● Vorbau ● Sattelstütze ● Lenkkopf ● Scheibenbremse ● Pedale ● Rad (vorne und hinten) ● Licht (vorne und hinten) ● Reflektoren ● Geschwindigkeitssensor ● Reifen (vorne und hinten)

Eine Änderung des Geschwindigkeitssensors durch Nachrüstteile gilt als unerlaubter Eingriff.

Statten Sie Ihr Fahrrad nicht mit Reifen einer anderen Größe als angegeben aus (3 und 12). Wenn Sie Reifen mit abweichenden Spezifikationen verwenden, wirkt sich dies sowohl auf das Bosch-Elektrosystem als auch auf das Fahrverhalten des Fahrrads aus.

8.2.7 Ersatzteile, Zubehör und sicherheitskritische Teile

Verwenden Sie immer Original-Ersatzteile, die von Ihrem Urban Arrow-Händler freigegeben sind. Bei Verwendung anderer Ersatzteile übernimmt Urban Arrow keine Haftung oder Garantie. Wenden Sie sich an Ihren Urban Arrow-Händler, um die folgenden E-Bike-Ersatzteile zu erhalten: ● Vordere und hintere Bremsklötze ● Kette/Riemen ● Zahnräder ● Bremsschlauch ● Schaltzug ● Scheibenbremsflüssigkeit ● Griffschalter ● Griffe ● E-Bike-Akku

Verwenden Sie immer original Bosch-Akkus, die von Ihrem Urban Arrow-Händler zugelassen sind. Sollten Sie andere Akkus verwenden, übernimmt Urban Arrow keine Haftung und Garantie. Die Verwendung falscher Akkus kann zu Kurzschlüssen und/oder Überhitzung führen, was Verletzungen verursachen und eine Brandgefahr darstellen kann.209

Beachten Sie, dass sich das Display selbst einschalten kann, wenn das E-Bike rückwärts geschoben wird. Durch Drücken der Ein/Aus-Taste auf dem aktivierten Display kann sich der elektrische Antrieb einschalten. Nehmen Sie den Akku aus dem E-Bike, bevor Sie Arbeiten (z.B. Prüfung, Reparatur, Montage, Wartung, Arbeiten an der Kette usw.) am E-Bike vornehmen und bevor Sie das E-Bike mit dem Auto oder per Flugzeug transportieren oder einlagern. Ein unbeabsichtigtes Einschalten des elektrischen Antriebs birgt eine Verletzungsgefahr. 9 Transport Die Batterien und Akkus unterliegen den Vorschriften der Gefahrgutverordnung. Privatpersonen dürfen unbeschädigte Batterien und Akkus ohne weitere Anforderungen auf der Straße transportieren. Bei einer Beförderung durch gewerbliche Nutzer oder Dritte (z.B. Lufttransport oder Spedition) gelten jedoch besondere Anforderungen an Verpackung und Kennzeichnung (z.B. ADR- Vorschriften). Bei Bedarf kann vor dem Versand des Artikels ein Sachverständiger für Gefahrstoffe hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben oder decken Sie offene Kontakte ab und packen Sie den Akku so ein, dass er sich in der Verpackung nicht bewegen kann. Informieren Sie Ihren Paketdienst, dass das Paket Gefahrgut enthält. Bitte beachten Sie, dass es auch detailliertere nationale Vorschriften geben kann. Bei Fragen zum Transport der Akkus wenden Sie sich bitte an einen autorisierten Bosch E-Bike-Händler. Dieser Bosch E-Bike-Händler kann Ihnen auch geeignete Transportverpackungen zur Verfügung stellen.

Sollten Sie Ihr E-Bike außerhalb Ihres Autos – z.B. auf einem Anhänger – transportieren, können Akku und/oder Display während des Transports aus ihren Halterungen fallen. Entfernen Sie während des Transports immer Akku und Display, um Beschädigungen zu vermeiden. Gebrauchsanweisung210 10 Lösungen für mögliche Probleme Problem Ursache Lösung Die LEDs der Ladekontrollanzeige am Akku erlöschen auf der Anzeige 44. Die Unterstützungskapazität des Antriebs ist aufgebraucht und die Unterstützung wird nach und nach abgeschaltet. Die verbleibende Kapazität wird für Beleuchtung und Display bereitgestellt. Laden Sie den Akku auf (siehe Abschnitt 7.2). Die Ladekontrollanzeige des Akkus 94 oder 60 blinkt. Die Unterstützungskapazität des Antriebs ist aufgebraucht. Die Kapazität des E-Bike-Akkus reicht für ca. 2Stunden Beleuchtung. Laden Sie den Akku auf (siehe Abschnitt 7.2). Zwei LEDs der Ladekontrollanzeige 44 blinken. Es wurde ein Fehler im Akku festgestellt. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Drei LEDs der Ladekontrollanzeige 44 blinken. Der Akku ist nicht im richtigen Ladetemperaturbereich. Trennen Sie den Akku vom Ladegerät, bis sich seine Temperatur angepasst hat. Der richtige Ladetemperaturbereich liegt zwischen 0°C und 40°C. Das Ladegerät ist ausgefallen. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Urban Arrow Tender211

Gebrauchsanweisung Problem Ursache Lösung Der E-Bike-Akku ist ausgeschaltet. Der Akku ist leer. Laden Sie den Akku auf (siehe Abschnitt 7.2). Der Akku schaltet sich aus, nachdem er 10 Minuten lang nicht benutzt wurde. Schalten Sie das E-Bike ein (siehe Abschnitt 5.6.3). Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Akku sich nicht wieder einschaltet oder nach einem erneuten Versuch wieder ausschaltet. Es ist eine gefährliche Situation eingetreten. Eine Schutzschaltung schaltet den Akku automatisch ab. Durch die „Electronic Cell Protection“ (ECP) ist der Akku vor Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Schalten Sie das E-Bike ein (siehe Abschnitt 5.6.3). Wenden Sie sich an Ihren Urban Arrow-Händler, falls der Akku sich nicht wieder einschaltet oder nach einem erneuten Versuch wieder ausschaltet. Die Geschwindigkeit wird in der Geschwindigkeitsanzeige 72 oder 83 nicht angezeigt. Der Abstand zwischen Geschwindigkeitssensor 19 und Geschwindigkeitssensormagnet 21 ist zu klein oder zu groß oder der Geschwindigkeitssensor ist nicht richtig angeschlossen. Lösen Sie die Schraube des Geschwindigkeitssensormagneten 22 und befestigen Sie den Geschwindigkeitssensormagneten 21 so an der Speiche, dass er im richtigen Abstand die Markierung des Geschwindigkeitssensors 20 passiert (siehe Abschnitt 8.2). Sollte die Geschwindigkeit danach immer noch nicht in der Geschwindigkeitsanzeige 72 oder 83 angezeigt werden, so wenden Sie sich bitte an Ihren Urban Arrow-Händler. Mein Fahrrad kann nicht eingeschaltet werden. Das Fahrrad erfüllt nicht alle Anforderungen zum Einschalten. Siehe Abschnitt 5.6 zur Überprüfung der Anforderungen.212 Urban Arrow Tender Problem Ursache Lösung Auf dem Intuvia-Display wird die Meldung „Mit Fahrrad verbind.“ angezeigt. Der interne Akkupack des Intuvia-Displays ist zu schwach.

1. Legen Sie den E-Bike-Akku in das E-Bike ein (siehe

2. Setzen Sie das Display in die Displayhalterung ein

(siehe Abschnitt 5.6.1).

3. Schalten Sie den E-Bike-Akku ein (siehe Abschnitt

5.6.3). Der interne Akku des Intuvia-Displays wird

aufgeladen. Das Vorder- und/oder Rücklicht meines Fahrrads funktioniert nicht. Das Licht ist kaputt. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Die Tretunterstützung funktioniert nicht. Der elektrische Antrieb befindet sich im „Fehler 503“-Modus. Auf Ihrem Display wird die Meldung „error 503“ angezeigt. Prüfen Sie Ihren Geschwindigkeitssensor (siehe Abschnitt 8.2.1). Die Kette schleift hörbar am Kettenkasten. Die Kettenspannung ist möglicherweise zu niedrig.

Eine falsche Kettenspannung kann zu er- höhtem Verschleiß an anderen Antriebskom- ponenten führen. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn die Kette verschlissen ist oder wenn die Kettenspan- nung zu hoch ist. Wenden Sie sich an Ihren Urban Arrow-Händler, um die Kettenspannung einstellen zu lassen.213

Problem Ursache Lösung Es tritt ein übermäßiger Widerstand beim Fahren auf.

1. Die Kettenspannung ist möglicherweise zu hoch.

Eine falsche Kettenspannung kann zu er- höhtem Verschleiß an anderen Antriebskom- ponenten führen. Wenden Sie sich immer an Ihren Urban Arrow-Händler, wenn die Kette verschlissen ist oder wenn die Kettenspan- nung zu hoch ist.

2. Möglicherweise müssen die Räder ausgerichtet

werden. Wenden Sie sich an Ihren Urban Arrow-Händler, um die Kettenspannung einstellen und/oder Ihre Räder ausrichten zu lassen. Die Vorderräder ändern die Richtung nicht, wenn ich den Lenker bewege/drehe.

1. Lenkwelle oder Lager der Lenkwelle funktionieren

2. Der Vorbau ist lose.

Unterbrechen Sie sofort Ihre Fahrt und wenden Sie sich an Ihren Urban Arrow-Händler. Ich kann spüren, wie sich die Pedale oder Kurbeln des Fahrrads während eines Pedalhubs bewegen (ich spüre Spiel).

1. Die Pedale sind nicht richtig mit den Kurbeln

2. Das Lager wurde beschädigt.

Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um das Spiel in Pedalen oder Kurbeln zu beseitigen. Die Betriebsdauer des E-Bike- Akkus nach dem Laden hat sich im Laufe der Zeit deutlich verkürzt. Der E-Bike-Akku ist verbraucht. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um den E-Bike-Akku durch einen passenden neuen Akku zu ersetzen. Gebrauchsanweisung214 Urban Arrow Tender Problem Ursache Lösung Ich sehe oder fühle ein Wackeln im Hinterrad des Fahrrads.

1. Der Reifen sitzt nicht richtig auf der Felge.

2. Das Rad hat einen Seitenschlag.

Prüfen Sie, ob der Reifen richtig auf der Felge sitzt.

1. Falls die reflektierende Linie auf der Reifenseite

nicht parallel zur Felge verläuft, sitzt der Reifen nicht richtig auf der Felge. Lassen Sie die Luft aus dem Reifen und pumpen Sie ihn mit dem richtigen Druck auf (siehe Abschnitt 5.4).

2. Wenden Sie sich bitte an Ihren Urban Arrow-

Händler, um das Rad zu reparieren, falls das Rad einen Seitenschlag aufweist. Das Lenkgestänge fühlt sich locker an. Es besteht Spiel in einem der sechs Kugelgelenke, welche die Lenkstange mit den Vorderrädern verbinden. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Ich spüre einen übermäßigen Widerstand beim Lenken. Das Lenkgestänge funktioniert nicht richtig. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. Nach dem Einschalten des Displays wird für einige Sekunden der Text „Service“ angezeigt. Ihr E-Bike muss gewartet werden. Wenden Sie sich bitte an Ihren Urban Arrow-Händler. An meinem Hinterrad ist ein Rasseln/Klappern wahrnehmbar. Eine Speiche ist lose. Prüfen Sie Ihre Speichen und wenden Sie sich an Ihren Urban Arrow-Händler, falls eine Speiche fehlt oder Sie eine beschädigte Speiche feststellen. Auf Ihrem Display wird die Meldung „error 503“ angezeigt.* Es liegt ein Problem mit dem Geschwindigkeitssensor vor. Prüfen Sie Ihren Geschwindigkeitssensor (siehe Abschnitt 8.2.1).215

Problem Ursache Lösung Mein Rahmenschloss scheint locker zu sein oder ist (teilweise) vom Fahrradrahmen gelöst. Die Schlossgummis verleihen dem Schloss eine gewisse Flexibilität, um zu verhindern, dass eine Speiche bricht, falls die Feststellbremse gelöst wird. Wenn die Schlossgummis gerissen und/oder gebrochen sind, kann das Rahmenschloss locker wirken oder sich das Rahmenschloss (teilweise) vom Fahrradrahmen lösen. Wenden Sie sich bitte an Ihren Urban Arrow-Händler, um die beschädigten Schlossgummis durch neue zu ersetzen.

• Für alle anderen Bosch-Fehlercodes beachten Sie bitte das mitgelieferte Bosch-Handbuch. Gebrauchsanweisung216 Urban Arrow Tender Modellinformationen Seriennummer des Motors * Seriennummer des Akkus * Seriennummer des Ladegeräts * Seriennummer des Displays ** Händler Lieferdatum

• Jedes dieser Bauteile hat ein Etikett mit der Seriennummer. Diese Seriennummer beginnt mit „S/N“. ** Urban Arrow-Rahmennummern beginnen mit „UAMM“ und bestehen aus 10 Zeichen. Besitzerinformationen Name Anschrift Land

Die eingebauten Freilaufmechanismen der Enviolo-Gangnabe und des Griffschalters sind nicht wartbar. Die Rohloff- Gangnabe und der Griffschalter benötigen Wartung. 11 Instandhaltungsplan Wenn Sie die Wartung nach dem Urban Arrow-Instandhaltungsplan durchführen lassen, bleibt Ihr Urban Arrow immer in Topform. Überprüfungen und Anpassungen im Rahmen der regelmäßigen Wartung verhindern Pannen und kostspielige Reparaturen. Einige Urban Arrow-Händler können einen Abholservice für Ihr Fahrrad organisieren. Erkundigen Sie sich bei Ihrem Händler nach den Möglichkeiten.

Ihre Garantie erlischt, falls Ihr Urban Arrow nicht von einem autorisierten Urban Arrow-Händler gewartet wurde. Die Anzeige des Intuvia-Displays informiert Sie über einen fälligen Servicetermin, indem nach dem Einschalten des Displays 4 Sekunden lang in der Textanzeige 68 das Wort „Service“ angezeigt wird. Auf dem Purion-Display leuchtet die Serviceanzeige 92 auf. Im Abschnitt 14.2 finden Sie Informationen zu den regelmäßigen Wartungsintervallen und den Prüfpunkten, wenn der Urban Arrow- Händler Ihr Fahrrad wartet. Modellinformationen Modelltyp Rahmennummer E-Bike-System217Gebrauchsanweisung

12 Entsorgung Ihr Fahrrad enthält elektrische Bauteile. Ladegeräte, Akkus, Zubehör und Verpackungen sollten umweltfreundlich und entsprechend den örtlichen Vorschriften recycelt werden. Entsorgen Sie Akkus, Batterien und Ladegeräte nicht im Haushaltsmüll. Decken Sie vor der Entsorgung der Akkus die Kontaktflächen der Pole mit Klebeband ab. Berühren Sie stark beschädigte E-Bike-Akkus nicht mit bloßen Händen – Elektrolyt könnte entweichen und Hautreizungen verursachen. Bewahren Sie den defekten Akku an einem sicheren Ort im Freien auf. Bedecken Sie gegebenenfalls die Pole und informieren Sie Ihren Urban Arrow-Händler. Er wird Ihnen helfen, den Akku ordnungsgemäß zu entsorgen. Nur für EU-Länder: Gemäß Richtlinie 2012/19/EU bzw. Richtlinie 2006/66/EG müssen nicht mehr verwendbare elektronische Geräte und defekte bzw. ausgelaufene Batterien und Akkus getrennt gesammelt und umweltfreundlich recycelt werden. Bitte senden Sie die Akkus und Ihr Fahrrad bzw. dessen elektrischen und elektronischen Teile, die nicht mehr verwendet werden können, an einen Urban Arrow-Händler zurück. Weitere Informationen sowie die Standorte der Urban Arrow- Händler finden Sie auf unserer Webseite www.urbanarrow.com oder auf der Webseite www.inlever.info218 13 EG Konformitätserklärung (Englische Version ist das Original) Hersteller: Smart Urban Mobility B.V. Contactweg 26 1014 BH, Amsterdam Niederlande erklärt hiermit, dass das folgende Produkt: Name des Produkts: Urban Arrow Funktion: Fahrrad mit Tretunterstützung, ausgestattet mit einem elektrischen Hilfsmotor mit einer maximalen Dauer-Nennleistung von 0,25kW, dessen Leistung schrittweise reduziert und schließlich abgeschaltet wird, wenn das Fahrzeug eine Geschwindigkeit von 25km/h erreicht, oder früher, wenn der Radfahrer aufhört zu treten (EPAC). Typ: Tender die Anforderungen der Richtlinie 2006/42/EG (Maschinenrichtlinie) erfüllt; die Anforderungen der Richtlinie 2004/108/EG (zur elektromagnetischen Verträglichkeit) erfüllt; und erklärt, dass die folgenden Spezifikationen und (Teile der) europäischen (harmonisierten) Normen angewandt wurden: DIN EN 15194:2017, Elektromotorisch unterstützte Räder – elektrische Teile des Fahrrads, und E-DIN 79010-1 und erklärt, dass das mitgelieferte Ladegerät die Anforderungen der Richtlinie 2006/95/EG (Niederspannungsrichtlinie) erfüllt; und erklärt sich zur verantwortlichen juristischen Person für die Erstellung der Konstruktionsdatei. Amsterdam, 29. Januar 2019 Gerald van Weel (Geschäftsführer von Smart Urban Mobility B.V.)219Gebrauchsanweisung DE220 Urban Arrow Tender 14 Anhänge

14.1 Anhang A Drehmomentwerte

Bei Einstellungsarbeiten oder bei Wartung Ihres Urban Arrow verwenden Sie bitte einen Drehmomentschlüssel und berücksichtigen Sie die in Abbildung 44 empfohlenen Drehmomentwerte.

Abbildung 44: Drehmomentwerte221Gebrauchsanweisung

Nummer Wo Was Werkzeug Drehmoment (Nm) Anmerkung 1 Hinterachse 2x M10 Radachsmutter 15-mm- Schraubenschlüssel 40 Nm 2 Einstellschraube Schnellspanner an der Sattelstütze 1x M6 Schnellspanner 3 Sattelstütze – Sattel 1x M6 Sattelbolzen 5-mm-Inbusschlüssel 12 Nm 4 Vorbau-Schraube 1x M6 Zylinderkopfschraube 5-mm-Inbusschlüssel 16 Nm 5 Ahead-Steuersatz Lenksäule 1x M6 Zylinderkopfschraube 5-mm-Inbusschlüssel 14 Nm 6 Vorderreifenmuttern 8x M12 Muttern 19-mm- Schraubenschlüssel 90 Nm Verwenden Sie nur Originalmuttern. Wenn die Muttern ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Urban Arrow-Händler, um sie durch den richtigen Produkttyp zu ersetzen.222 Urban Arrow Tender

14.2 Anhang B Übersicht der Wartung

Serviceüberprüfung beim Händler ● Nach 500 km; ● nach 1500 km; ● alle 2500 km; ● oder alle 12 Monate, je nachdem, was zuerst eintrifft. Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Räder Reifendruck prüfen. Der Reifendruck sollte 2,5-3,0 bar (Vorderreifen) und 3-4 bar (Hinterreifen) betragen. Fahrer / Besitzer Überprüfen Sie Reifenprofil und Seitenwände auf Verschleiß und Risse. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie, ob die Speichen beschädigt und/oder locker sind. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Speichenspannung. Alle Speichen sollten mindestens die gleiche Spannung aufweisen, und die Spannung sollte nicht zu niedrig sein. Urban Arrow-Händler Richten Sie die Speichen aus oder ziehen Sie sie bei Bedarf nach. Urban Arrow-Händler Prüfen Sie Radmuttern und -spanner. Urban Arrow-Händler Prüfen Sie die Felge auf Beschädigungen. Fahrer / Besitzer223Gebrauchsanweisung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie das Spiel an der Nabenachse. Fahrer / Besitzer Urban Arrow-Händler Bremsen Prüfen Sie die Funktion aller Bremsen. Fahren Sie nicht mit dem Fahrrad, wenn die Bremsleistung unzureichend ist. Fahrer / Besitzer Urban Arrow-Händler Scheibenbremse: Prüfen Sie, ob an den Dichtungen Öl austritt. Fahrer / Besitzer Urban Arrow-Händler Scheibenbremse: Prüfen Sie den Verschleiß des Bremsbelags am Hinterrad und ersetzen Sie diesen bei Bedarf. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, falls Sie nicht sicher sind, wie Sie übermäßigen Verschleiß der Bremsbeläge erkennen können. Urban Arrow-Händler Scheibenbremse: Prüfen Sie den Verschleiß der Bremsbeläge an den Vorderreifen und ersetzen Sie diese bei Bedarf. Urban Arrow-Händler Scheibenbremse: Prüfen Sie die Dicke der Scheibenrotoren. Urban Arrow-Händler224 Urban Arrow Tender Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Scheibenbremse: Überprüfen Sie den Bremsschlauch auf Beschädigungen. Die Kabel sollten keine scharfen Knickstellen oder Knoten aufweisen. Stellen Sie sicher, dass die Bremszüge nicht mit beweglichen Teilen des Fahrrads in Berührung kommen. Fahrer / Besitzer Urban Arrow-Händler Antrieb Bei Kettenantrieb: Wackeln Sie am Kettenkasten, um zu hören und zu fühlen, ob die Kette gespannt oder lose ist. Bei Antriebsriemen: Die Spannung kann mit den „Gates Carbon Drive Mobile“-Apps gemessen werden, die sowohl für iPhone als auch für Android angeboten werden. Diese Apps können die Riemenspannung mithilfe der Eigenfrequenz (Hz) des Riemens messen. Die Bedienungsanleitung ist in jeder App enthalten. Die Riemenspannung für Ihr Urban Arrow sollte zwischen 35 Hz und 50 Hz liegen. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Kettenschmierung. Urban Arrow-Händler225Gebrauchsanweisung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie den Ketten-/ Riemenverschleiß, bei Bedarf austauschen. Der rechtzeitige Austausch der Kette verhindert unnötigen Verschleiß an Kettenblatt und Kettenrad. Urban Arrow-Händler Prüfen Sie den Verschleiß von Kettenrad und Ritzel und tauschen Sie bei Bedarf Teile aus. Urban Arrow-Händler Prüfen Sie die Kurbelschrauben, bei Bedarf festziehen. Urban Arrow-Händler Schmieren Sie die Schaltzüge. Urban Arrow-Händler Prüfen Sie die Funktion der Bosch-Motoreinheit. Urban Arrow-Händler Alle Wartungsarbeiten am Motor dürfen nur von einem zertifizierten Urban Arrow- oder Bosch-Händler durchgeführt werden. Lenkung Prüfen Sie, ob das Gestänge zwischen Lenker und Gabel ohne Spiel ist und ob sich das Gestänge direkt und gleichmäßig dreht. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, wenn Sie Unregelmäßigkeiten im Lenkgestänge feststellen. Urban Arrow-Händler226 Urban Arrow Tender Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Überprüfen Sie die Zylinderkopfschraube und 2 Rundkopfschrauben des Lenkgestänges auf Spiel sowohl in horizontaler als auch in vertikaler Richtung. Ziehen Sie bei Bedarf die Schrauben nach. Fahrer / Besitzer Wenden Sie sich an Ihren Händler, wenn Sie Unregelmäßigkeiten im Lenkgestänge feststellen. Urban Arrow-Händler Prüfen Sie das Spiel der Kugelgelenke oder ihrer Gewindeverbindung. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie Kugelgelenke auf Funktion und Verschleiß, bei Bedarf austauschen. Urban Arrow-Händler Prüfen Sie die Funktion der Dämpferplatte, bei Bedarf anziehen. Urban Arrow-Händler Rahmen Reinigen und polieren Sie die Lackierung. Fahrer / Besitzer (mindestens alle 6Monate) Prüfen Sie die Verbindungsbolzen zwischen Vorder- und Hinterrahmen von Hand. Urban Arrow-Händler Prüfen Sie den Rahmen auf Unregelmäßigkeiten. Urban Arrow-Händler227Gebrauchsanweisung

Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Bedienelemente Prüfen Sie, dass die Sattelstütze nicht in den Rahmen rutscht, und stellen Sie sicher, dass die Sattelstützenklemme angezogen ist. Prüfen Sie, dass die Sattelstütze nicht zu weit herausgezogen ist. Fahrer / Besitzer Urban Arrow-Händler Prüfen Sie die Verbindung zwischen Vorbau und Lenker. Urban Arrow-Händler Wenn vorhanden: Prüfen Sie die gefederte Sattelstütze auf Spiel oder Unregelmäßigkeiten. Urban Arrow-Händler Wenn vorhanden: Reinigen und schmieren Sie die gefederte Sattelstütze. Prüfen Sie alle Scharniere und Schrauben. Urban Arrow-Händler Schmierung Überprüfen Sie die Schmierung der Rohloff-Gangnabe und des Griffschalters. Fahrer / Besitzer Urban Arrow-Händler Zubehör Überprüfen Sie die Befestigung des Elementes auf dem Flatbed-Rahmen. Ziehen Sie bei Bedarf nach. Fahrer / Besitzer Urban Arrow-Händler Sonstiges Prüfen Sie, ob Vorder- und Rücklicht funktionieren. Fahrer / Besitzer Urban Arrow-Händler228 Urban Arrow Tender Kategorie Service oder Wartung Vor jeder Fahrt Monatlich Händler Serviceprüfung Prüfen Sie die Schlossgummis 13 auf Verschleiß und/oder Risse. Fahrer / Besitzer Urban Arrow-Händler Überprüfen Sie, ob die Federung der Vorderradaufhängung links und rechts wieder in ihre normale, unkomprimierte Position zurückgefedert ist. Urban Arrow-Händler229
