GEBRUIKSAANWIJZING Vortex Mini 2 Reely

NL Gebruiksaanwijzing

VORTEX MINI 2-in-1 drone en luchtkussenvaartuig FPV

Bestelnr. 2147018 Pagina 18 - 33

Istruzioni

1. Inleiding 19
2. Verklaring van de symbolen 19
3. Beoogd gebruik 20
4. Omvang van de levering 20
5. Eigenschappen en functies 20
6. Veiligheidsinstructies 21

a) Algemene informatie 21
b) Aangesloten apparaten 22
c) Ledlicht 22
d) Batterij/accu's 22

1. Bedieningselementen 23
2. Instellen van de afstandsbediening 24

a) Plaatsen van de batterijen 24
b) De afstandsbediening inschakelen 24

1. Instellen van de drone 25

a) Opladen van de drone-accu 25
b) Plaatsen van de drone-accu. 25
c) De drone koppelen met de afstandsbediening 25
d) Basisinformatione over de besturing van de drones 27
e) Praktische vliegtips voor beginners 27

f) De drone starten 28
g) Trimmen van de drone. 28
h) 'Headless'-modus 28

i) One-touch return 29
j) Lage en hoge snelheid 29
k) Flips en roller 29

1. Video en Foto's make n 30
2. Smartphoneholder 30

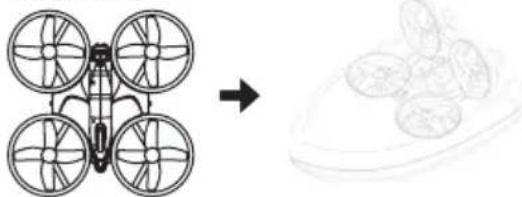

3. Gereedmaken van de hovercraft 31
4. Onderhoud en reiniging 31
5. Conformiteitsverklaring (DOC) 32
6. Verwijdering 32

a) Product 32
b) Batterij/accu's 32

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijkke voorschriften.

Om diesen status te handhaven en een veilige werkig te garanderen, dient u als eindgebruiker deze gebruiksaanwijz ing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werkung en het gebruik van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kurz u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbol met een blikkemenschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok.

Het symbool met het uitroepteken in een drihoek wijst op belangrijke informatie in deze gebruiksaanwijzing. Lees deze informatie altijd aandachtig door.

Het pijl-symbool duidt op speciale informatatie en advies voor het gebruik.

3. Beoogd gebruik

Dit product is een elektrisch aangedreten model hovercraftdrone die draadloos worden bediend via de meegeleverde 2,4 GHz-afstandsbediening. Het model is bedoeld voor binnen- of buitengebruik in ruimtes/gebieden van minimaal 3 meter hoog en 5 meter breed.

Het product mag nicht vochtig of nat worden.

Het product is Niet geschikt voor kinderenjonger dan 14aar.

Vanwege veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden worden gezruikt dan hierboven beschreiben, kan het product worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok of andere bevaren. Lees de gebruiksaanwijzing aandachtig door en bewaar deze op een veilige plaat. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden overhandigd.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigensen. Alle rechten voorbehonden.

4. Omvang van de levering

• Drone
• Hovercraft
• Afstandsbediening

• USB-oplaadkabel

• Schroevendraier

• Reserverotors x 2
  Smartphoneholder
• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Eigenschappen en functies

• 2-in-1 drone en hovercraft voor op het land en in de lucht
• Geschikt voor binnen- en buitengebruik
  2,4GHz-afstandsbedieling met een bereik van 30 meter
• Lichtgewicht, compact en draagbaar
  Voert stunts UIT zoals flips en 360-graden rollen
• De 'headless'-modus maakt het sturen gemakkelijker en stelt u in staat om te sturen volgens uw orientatie.

• 2 snugheidsinstellingen (hoog en laag), toegankelijk met een druk op de knop

• De 'one-touch return'-functie brengt de drone elke, keen wee terug maar het beginpunt.

• Ingebouwde 720-pixel wifi-camera met video
• Aangepaste app voor het bekijken van live videobeelden op een smartphone of tablet
• Met de smartphonehouserkest u een smartphone aan de afstandsbediening bevestigen.
• Ledverlichting voor nachtvluchten
• De accu worden in slechts 40 minutes opgeladen

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiele schade. In dergelijkke geallenervalt de aanspraelijkheid/garantine.

a) Algemene informatatie

Belangrijk: Verschillende EU-landen verbieten het gebruik van modeldrones! Lees deplaatslijke voorschriften voor het gebruik van modeldrones. In Duitsland zijn de voorschriften voor modeldrones bijvoorbeeld vastgelegd in de Duitse luchtverkeerswet. Het Niet-naleven van de wettelijkke voorschriften kan leiden tot zware boetes en beperkingen van uw verzekeringsdekking.

• Het articlel is geen spelgoed. Houd het buiten het bereik van huisdieren en kinderen onder 14aar.
• Het product mag nicht vochtig of nat worden.
• Laat het verpakkingsmateriaal Niet achteloos rondslingeren aangezien het gevaarlijk spellematerialaal voor kinderen kan worden.
• Bescherm het product gegen extreme temperatures, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product Niet bloot aan mechanische spanning.

• Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan Niet langer worden gegardeerd als het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkt,
• gedurende een langereperiode onder slechte omstandigheden is opgeslagen of

• onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zichs een val van geringe hoogte hunnen het product beschadenig.

• Raadpleeg een expert als u vragen heb over gebruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegt servicecentrum.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing worden beantwoord,kest u contact opnemen met once technische Dienst of ander technisch personeel.
• Kies een geschikte locatie om de drone te vliegen in een onbelemmerd gebied van minstens 5 meter breed en 3 meter hoog. Controller of er geen potentièle gezaren zichs bovengrondse elektriciteits-kabels.
• Bij een zware crash (bijvoorbeeld van grote hoogte) konnen de elektronische gyrosensoren beschadigd raken. Controller altijd of het model goed functioneert voordat u weeer gaat vliegen!

b) Aangesloten apparaten

• Volg bij het inschakelen van de drone en het aansluiten op de afstandsbediening altijd de procedures die in de betreffende hoofdstukken van deze handleiding worden beschreiben. Dit zorgt ervoor dat de afstandsbediening en de drone op de juiste manier worden aangesloten en dat de drone betrouwbaar reageert op de commando's van de afstandsbediening.
• Zorg ervoor dat geen andere modellen op bezelfde freiagentie (2,4 GHz) binnen het bereik van de afstandsbediening werken. Controller erält of er andere 2,4GHz-afstandsbedieningen zijn die het model können storen, anders=kunt u de contrôle over de drone verliezen!
• Voer regelmatig controles uit om na te gaan of het model en de afstandsbediening veilig zich on te gebruiken. Controller de onderdelen op tekenen van beschadiging, Zoals defecte stekkerverbindingen of beschadigde kabels. Alle bewegende delen van het model要去en soepel lopen.
• De drone-accu要去 voor gebruik worden opgeladen volgens de instructies van de fabrikant. Zorg ervoor dat de batterijen in de afstandsbediening nog voldoende capaciteit hebben (gebruik een batterijtester). Als de batterijen leeg�n, verrang dan allijd de complete set. Vervang nooit afzonderlijke batterijen.
  Probeer nooit de drone aan te rakenijdens een vlucht. Houd uw lichaam enhaar uit de buurt van der rotors.
  Vlieg alleen met uw model als uw reactievermogen Niet wordt beperkt. De invloed van vermoeidheid, alcohol of medicamenten kan verkeerde reacties verooorzaken.
• Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten inRCT.

c) Ledlicht

• Let op, ledlicht:

• Niet rechtstreeks in het ledlicht kijken!

• Niet direct of met optische instrumenten in de lichtstraal kijken!

d) Batterij/accu's

De volgende instructies gelden voor alle batterijen, tenzij een specifieke batterij is gespecificeer (bijv. oplaadbare of Niet-oplaadbare batterij).

• Zorg ervoor dat de batterijen met de juiste polariteit in het product worden geplaatst.
• Om schade door lekken te voorkomen dienen accu's en batterijen uit het betreffende producte te worden verwijderd als dit langere tijd Niet wordt gebruikt. Lekkende of beschadigde accu's of batterijen kannen bij aanraking met de huid brandwonden veroorzaken. Gebruik bij het hanteren ervanhaarom geschekte beschemende handschoenen.
• Houd batterijen buiten het bereik van kinderen. Laat geen batterijen rondslingeren, dit kan gevaar voor inslikken door kinderen of huisdieren opleveren.
• Alle batterijen dieren op hetzelfde moment te worden verrangen. Door elkaar gebruiken van oude en neue batterijen kan leiden tot lekkage en schade aan het product.
• Men mag batterijen Niet kortsluiten, uit elkaar halen of in het vuur gooien. Probeer nooit Niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

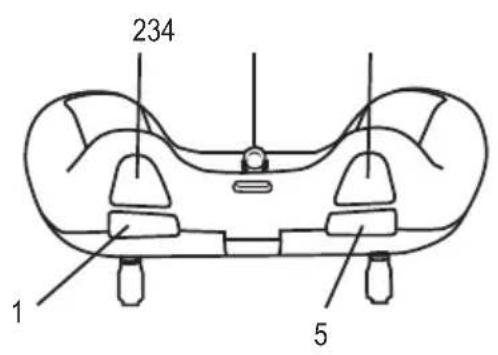

7. Bedieningselementen

1 Hoge/lage snelheidsknop
2 'Headless'-modus en 'one-touch return'-knop
3 Smartphoneholder
4 Foto-/videoknop (alleen compatibel met Niet-wifi-camera's)
5 Flipknop
6 Voorwaartse trimknop
7 Achterwaartse trimknop
8 Gashendel om op te stijgen/dalen, maar links/rechts te bewegen en de rotors te stoppen
9 Aan/uit-knop
10 Smartphoneholder
11 Stuurhendel om voorwaarts,chterwaarts, links en rechts te bewegen
12 Trimknop rechts
13 Trimknop links
14 Ledindicator

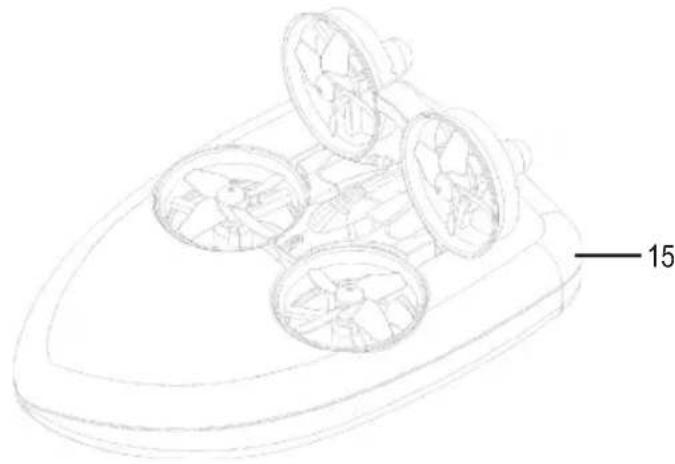

15 Hovercraft

8. Instellen van de afstandsbediening

De in deze handleiding geleukte nummers verwijzen maar de illustratie naast de tekst of maar de illustraties in het betreffende gedeelte. Verwijzingen maar andere illustraties worden aangegeven met het bijbehoren- de nummer.

De afbeeldingen van de afstandsbediening en de drone in deze handleiding+zijn alleen bedoeld als referentie. De stickers, het ontwerp en het kleurenschema konnen afwijken van de afbeeldingen.

a) Plaatsen van de batterijen

Er zijn 4 AAA-batterijen nodig voor de afstandsbediening.

Om veiligheidsredenen en om een langere levensduur van de batterijen te garanderen, mag u geen oplaadbare batterijen voor de afstandsbediening gebruiken.

Ga als volgt te werk om de batterijen teplaatsen:

Draai de schroeven van het afdekplaatje van het batterijvak aan de achterkant van de afstandsbediening los en verwijder het afdekplaatje.

Plaats de batterijen in het batterijcompartment. Let op de polariteitsaanduidingen om er zeker van te zijn dat de batterijen volgens de juiste polariteit worden geplaatst.

Plaats het afdekplaatje van het batterijvak terug en draai de schroeven vast.

b) De afstandsbediening inschakelen

Druk op de aan/uit-knop (9) om de afstandsbediening in te schakelen.

De rode ledindicator (14) knippert.

Let op: De ledindicator op de afstandsbediening brandt permanent als de afstandsbediening op de drone is aangesloten.

Belangrijk!

De afstandsbediening piept continu als de batterijen bijna leeg+zijn. Om er zeker van te zichn dat u het contact met de drone nicht verliest, moet u de batterijen onmiddelijk verrangen.

9. Instellen van de drone

De drone-accu kan worden opgeladen met de meegeleverde USB-kabel.

De oplaadkabel is opgerold. Verwijder voor het eerste gebruik de kabelbinder en wikkel de oplaadkabel volledig af.

a) Opladen van de drone-accu

Sluit de USB-aansluiting van de oplaadkabel aan op een USB-poort van een computer/laptop of op een USB-oplader. Steek de omkeerbare connector van de oplaadkabel in de aansluitstekker van de drone-accu.

Wacht tot de rode ledindicator op de USB-aansluiting oplicht om aan te geben dat de accu volledig is opgeladen. Het duurt ongeveer 40 minutes om de accu op te laden, wat 5 minuten vliegtijd oplevert.

Koppel de drone-accu onmiddelijk na het opladen los van de oplaadkabel en verwijder de USB-stekker van de computer/laptop of de oplader.

Belangrijk!

Sluit de USB-kabel nicht aan op een USB-hub zonder eigen stroomvoorziening (bijv. een USB-poort op een toetsenbord), waar dat de stroom Niet voldoende is om de accu op te laden.

Het besturingssysteme zal geen neue hardware detecteren wonneer de oplaadkabel worden aangesloten, aangezien de USB-poort alleen worden gebruikt om de accu op te laden. Houd er rekening mee dat de meeste USB-poorten op computers/laptops alleen actief zijn als de computer/laptop is ingeschakeld.

Wij raden ukaar oan om de oplaadkabel alleen aan te sluiten op een computer/laptop die is ingeschakeld.

Belangrijk!

Laad de drone-accu alleen op met de meegeleverde USB-oplaadkabel. Probeer nooit de accu op te laden met een andere/incompatibile oplader! Verwijder altijd de accuuit de drone voordat u deze oplaadt. Laad de accu nooit op wanner.Dezich nog in de drone bevindt. Laad de accu alleen op als u het laadproces kunt volgen.

b) Plaatsen van de drone-accu

De drone worden automatisch ingeschakeld wonneer u de accu in de drone plaatst. Om de vliegtijd te maximaliseren doet u dit alleen als ukaar bent om de drone te gebruiken.

Schuiif de accu van de drone in het accucompartiment aan de onderkant van de drone totdat deze op+zijn plaats valt.

De aansluitkabels van de accu要去en maar achteren wijzen.

Steek de omkeerbare accu-aansluiting in de stekker naast het chassis.

c) De drone koppelen met de afstandsbediening

Voordat u de accu in de drone staat, moet u ervoor zorgen dat de drone en de afstandsbediening direct naast elkaar staan. Dit zorgt ervoor dat de drone verbinding kan make met de afstandsbediening en kan reageren op commando's van de afstandsbediening.

Belangrijk!

Schakel altijd de afstandsbediening in voordat u de drone inschakelt. Verwijder bij het uitschakelen van de apparaten altijd de accuuit de drone voordat u de afstandsbediening uitschakelt.

Voordat u de accu in de drone plaatst, moet u ervoor zorgen dat er geen andere actieve 2,4GHz-afstandsbedieningen (bijv. voor een andere drone) in de directe omgeving zijn.

Als u de accu hebt geplaatst, gaat de led op de drone en de afstandsbediening knipperen.

Druk de gashendel (8) maar boven (u hoor een pieptoon) en trek deze verrolgens maar beneden. Een andere pieptoon zal klinken wonneer ze met succès zichn gekoppeld en de leds op de drone en de afstandsbediening zullen constant blijven branden.

De drone is nu klaar om op te stijgen.

Belangrijk!

De interne stabilisatiecomponenten wordenijdens het koppelingsproces gekalibreerd. Beweeg of draai de drone gedurende dezearendiet.

Als de led op de afstandsbediening blijft knipperen, geeft dit aan dat het koppelingsproces is mistrukt. Herhaal het proceses nogmaals met de gashendel (8) zoals hierboven beschreiben. Als het probleem aanhoudt, probeer dan beiden apparaten uit en aan te zetten en start de koppeling met de gashendel opnieuw.

De gyroscopic resetten

Voor uw eerste vlucht en wanner de drone tijdens de vlucht uit balans lijkt te zich, kurz u de gyroscopicu resetten met de afstandsbediening. Trek de gashendel en de stuurhendels in een hoek van 45 graden gedurende 2 tot 3 seconden en LAST ze dan los. De gyroscopicu is gereset wanner de knipperende leds op de drone constant blijven branden.

Na het resetten van de gyroscoop worden het model opnieuw opgestart door de standsbediening en de drone uit en weeer aan te zetten (de accu verwijderen/terugplaatsen). U zult de drone opnieuw要去en koppelen met de afstandsbediening voordat u het model waarkest gebruiken.

Belangrijk!

Lees de volgende informatie zorgvuldig door voordat u met de drone gaat vliegen.

d) Basisinformationatie over de besturing van de drones

Voordat u met de drone gaat vliegen,要去 zich vertrouwd make met de besturingsfuncties om er zeker van te zich dat u de drone veilig kunt bedieren. De drone worden bediend met de twee hendels op de afstandsbediening. Deze hebben de volgende functies:

Hooftefunctie

Met de hoogtefunctiekestu de hoogte van de drone regelen. Om de hoogte te wijzigen beweegt u de gashendel (8) omhoog of omlaag vanuit de neutrale stand.

Als de gashendel in de neutrale stand staat, zweeft de drone op een constante hoogte. Wanner de hendel maar boven wordt bewogen, neemt de能力和 van de rotors toe, waardoor de drone stijgt. Wanner de hendel maar beneden wordt bewogen, daalt de能力和 van de rotors en daalt de drone. Wij raden aan om de drone nicht hoger dan 10 meter te latent vliegen.

Met de gashendel kan de drone ook 360 graden maar links ofaar rechts worden gedraaid. U kurz dus de orientatie van de drone in verschillende richtingen veranderen.

Stuurfunctie

Met de stuurfunctie kurz u vooruit, achechteruit, links en rechts sturen.

Duw de stuurhendel (11) maar boven om vooruit te gaan.

Trek de stuurhendel maar beneden om achechteruit te gaan.

Duw de stuurhendel maar links om maar links te gaan.

Duw de stuurhendel maar rechts om maar rechts te gaan.

Belangrijk!

De afstandsbediening kan tot 30 meter afstand met de drone communiceren. Zorg ervoor dat u binnen dit bereik blijft. Als de drone buiten dit bereik gaat, stopt de drone en valt hij op de grond, wat de onderdelen kan beschadigen.

e) Praktische vliegtips voor beginners

Hoewel de drone inkleine gebieden kan worden gevlogen, raden wij aan een vrij ruimte van minstens 5 meter bred en 3 meter hoog aan te honden voor de eerste vliegpogingen.

Plaats uzelf direct achter de drone. Dit zorgt ervoor dat de drone reageert op commando's van de afstandsbediening (links, rechts, vooruit en awhile) precies zoals u ze ziet. Als de cameraaar u toe is gericht, zal de drone andersom reageren.

Belangrijk!

Als de rotors een object raken of verstrikt raken of als de drone Kantelt, schakel dan de rotors onmiddelijk uit. Trek hiervoord gashendel aan de onderste stand (13) totdat de motoren tot stilstand komen.

Probeer nooit de motoren te stoppen als de drone vliegt, waar dat de drone dan op de grond valt en de componenten hun konnen beschadigen.

Probeer nooit de drone met uw handen vast te pakken als.Deze in de lust is, smdat dit letsel kan verooorzaken.

Wanner de led op de drone begint te knipperen, geeft dit aan dat de batterij bijna leeg is. Wij raden u aan de drone onmiddelijk te landen en de accu op te laden om te voorkomen dat deze halverwege de vlucht leeg raakt.

Laat de accu van de drone en de drone afkoelen voordat u de accu oplaadt of verrant.

f) De drone starten

Schakel de afstandsbediening in en zet verrolgens de drone aan door de accu te plaatsen.

Plaats uzelf achefter de drone en druk voorzichtig op de gashendel (8). De rotors zullen steeds sneller gaan draaien totdat de drone opstijgt.

U kunt dan de drone besturen zoals hierboven beschreiben.

g) Trimmen van de drone

Als de drone waar eén Kant blijft draaien,kest u de trimregelaars overeenkomstig bijstellen.

Als de drone waar rechts draaait, houdt u de linker trimknop (13) ingedrukt tot de drone Nieteer aan rechts draaait.

Als de drone waar links draaait, trint u deze met de rechter trimknop (12).

Als de drone waar voren blijft bewegen, trimt u deleze met dechterste trimknop (7).

Als de drone achechteruit blijt bewegen, trimt u deze met de Voorste trimknop (6).

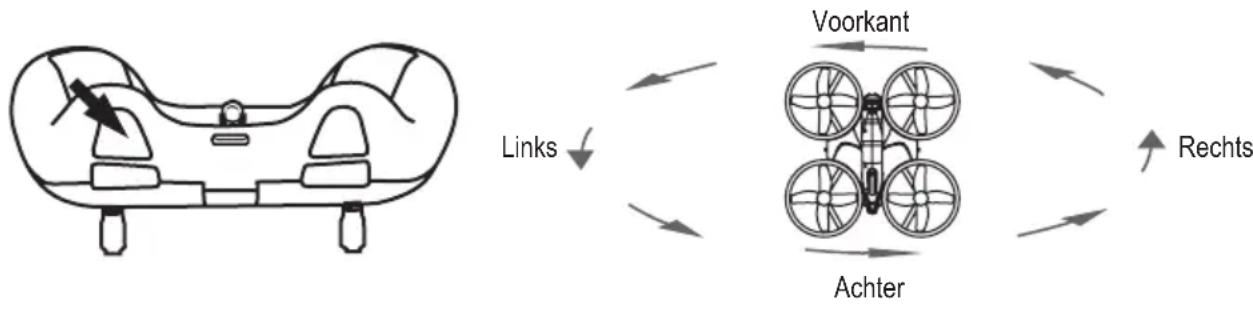

h) 'Headless'-modus

In de 'headless'-modus kan de drone reageren op uw stuurcommando's in overeenstemming met uw oriëntatie (inplaats van de oriëntatie van de drone). Dit betekent dat u zich geen zorgen hoeft te make over waar de voorkant van de drone zich bevindt, aangezien de drone vanuit uw perspectief zal reageren. Wanner bijvoorbeeld de 'headless'-modus is ingeschakeld en u de drone maar links draait, za de drone maar links bewegen. Wanner je de drone maar rechts draait, za hijaar rechts bewegen, ongeacht waar de fysieke voorkant van de drone zich bevindt. Deze modus kan nuttig� als u leert om met de drone te vliegen of als de drone te ver weg is en uijken oriëntatie nicht duidelijk sunt zien.

Om de 'headless'-modus in te schakelen, drukt u op de 'headless'-modusknop (2). De afstandsbediening zal piepen en de lampjes op de drone zullen knipperen. Om de 'headless'-modusuit te schakelen, drukt u nogmaals op de 'headless'-modusknop.

• De 'headless'-functie is nicht beschikbaar in de hovercraftmodus.

i) One-touch return

Om de drone gemakkelijk terug te brengenaar het beginnPunt, houdt u de 'one-touch return'-knop (2) ingedrukt.

Om deze functie uit te schakelen, drukt u de stuurhendel (11) in een willekeurige richting.

Let op: De drone zal nicht automatisch landen. Bij het gebruik van deze functie moet de hoogte van de drone nog steeds worden geregeld.

De 'one-touch return'-functie is nicht beschikkaar in de hovercraftmodus.

j) Lage en hoge snelheid

Met de lage en hoge snelheidsfunctie kunt u de snelheid met een druk op de knop snel verhogen of verlagen.

Druk op de knop voor lage/hoge snelheid (1) om het snelheidsniveau te wijzigen. Er klinkt een pieptoon om de gesellecteerde snelheid aan te gehen.

1 pieptoon = lage snelheid.

2 pieptonen = hoge snelheid.

De lage en hoge snelheidsfunctie is nicht beschikkaar in de hovercraftmodus.

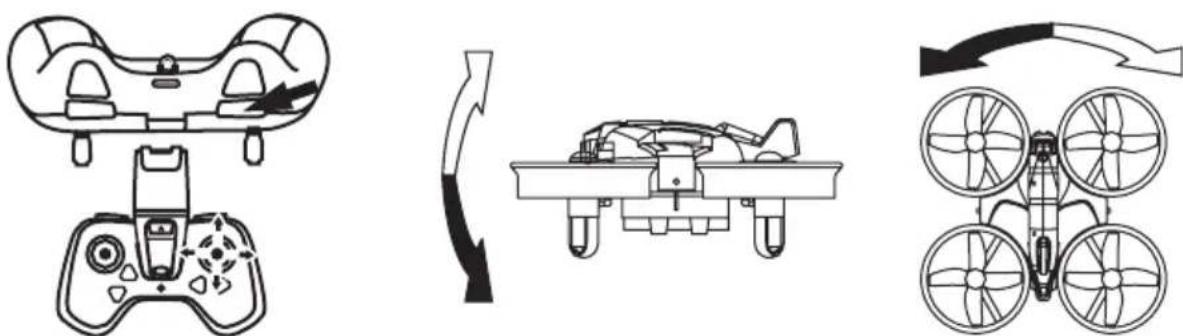

k) Flips en roller

Als u eenmaal vertrouwd bent met de basisprincipes van het vliegen, kunt u proberen de drone om te draaien en te rollen.

Zorg ervoor dat de drone minstens 3 meter van de grond is. Druk verzolgens op de flipknop (5) en druk snel de stuurhendel (11) maar links of rechts om de drone te lately flippen of rollen. Als u staat bent met de manoeuvre stabiliseert u de drone.

De flip-functie is nicht beschikkaar in hovercraftmodus.

10. Video en Foto's make

De drone is voorzien van een ingebouwde wifi-camera. De video- en fotofuncties werken alleen met smartphones en tablets met wifi.

Download de app op een smartphone of tablet om live drone-beelden te bekijken en Foto's te make. De app biedt ook toegang tot een breedILA aan bewerkingsfuncties en eenvoudig te gebruiken bedieningselementen op het scherm. Volg de onderstaande stappen om de app te downloaden en te installereren:

Scan de QR-code of ga waar de iOS App Store / Android Google Play Store enzoek maar "FHDFPV".

Download de app. Volg de aanwijzingen op het scherm om de installmentie te voltooien.

Zet de drone aan door de accu teplaatsen en zorg ervoor dat de afstandsbediening is uitgeschakeld.

Gaaar "Instellingen" op uw smartphone of tablet en schakel wifi en de hotspotfunctie in.

Maak verbinding met wifi-hotspot "KY720P...".

Eenmaal verbonden, opent u de "FHDFPV"-app en tikt u op "PLAY" aan om toegang te krijgen tot de besturingsinterface.

Foto's en videobestanden worden automatisch opgeslagen op uw smartphone of tablet.

Voor hulp bij het gebruik van de app raakt u het help-icoontje linksonder in het scherm aan. Dit product ondersteunt geen Track-modus, Sound-modus, Gesture-modus of Altitude hold-modus.

Zodra u de app hebt gedownload, kurz u deze gebruiken om Foto's of video-opnamen te maken.

De Foto-/videoknop (4) op de afstandsbediening werkt alleen met drones met camera's zonder wifi-function.

11. Smartphoneholder

Met de smartphonehouser kut u de afstandsbediening gebruiken terwijl u live videobeelden van uw drone bekijkt of Foto's/video-opnamen maakt.

Bevestig de smartphonehouser door het uiteinde met de schroef door het midden van de afstandsbediening teplaat- sen. Schuif de smartphonehouser in de gleuf aan de bovenkant van de afstandsbediening. Draai de schroef vast om hem vast te zetten. Bevestig de smartphone of tablet horizontaal in de houser.

12. Gereedmaken van de hovercraft

De drone kan snel worden omgebouwd tot een hovercraft. Hierdoorkest u een aantal basisafstandsbedieningen lerennen en tegelijkertijd het risico op beschadiging van de drone beperken.

Dronemodus

Met de accu in de drone, trekt u de 2 achterste rotors voorzichtig omhoog in een rechtopstaande positie. Bevestig de drone in de basis van de hovercraft.

De hovercraft wordt opdezelfde manier bediend als de drone. U kunt bijvoorbeeld de gashendel (8) gebruiken om de snelheid te regelen, de linker/rechterhendel om de orientatie te regelen en de stuurhendel (11) om de richting te regelen. De volgende knoppen en de bijbehorende functies konnen nicht worden gebruikt in de hovercraftmodus:

'Headless'-modus/'one-touch return'-knop (2).
- Flipknop (5).
- Knop voor hoge/lage snelheid (1).

13. Onderhoud en reiniging

Gebruik in geen enkel geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen,ondat deze schade toe konnen brengen aan de behuizing en het product.

Koppel de USB-lader los Voorat u hem schoonmaakt.
Maak de drone en de afstandsbediening schoon met een droge, gezelvrijde doek.

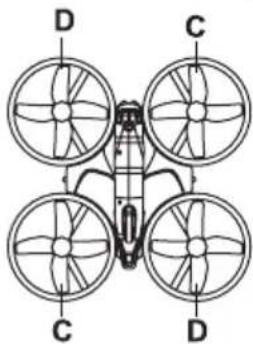

Vervangen van de rotors

Als een rotor beschadigd is, gebruik dan de bij het product geleverde rotor van het type C of D (afhankelijk van welke rotor要去 worden verrangen). De letter C of D wordt op de rotor gedrukt om het type rotor aan te gezven.

Trek de blauwe rotor uit en verwijder deze van de zilveren buis. Let op dat u niet te hard trekt en per ongeluk de draden van de rotor losmaakt. Neem de neue rotor en druk hem op de metalen as tot hij stevig vastzit. Steek dan de zilveren buis in het plastic omhulsel.

14. Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtig in 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking:

Kies een taal door op een vlagsymbol te klikken en voer dan in hetzoekveld het bestelnummer van het product in. U kunt de EU-conformiteitsverklaringervolgens als PDF-document downloaden.

15. Verwijdering

a) Product

Elektronische apparaten zijn recyclebaar afval en horen nicht bij het huisvuil. Als het product zicheer werkkt要去 u het volgens de geldende wettelijkbepalingen voor afvalverwerking afvoeren.

eventeel geplaatste batterijen/accu's uit het apparaat en gooiz afzonderlijk van het product weg.

b) Batterij/accu's

U bent als eindverbruiker wettelijk verplicht alle gebruikte batterijen in te leveren. Verwijdering via het huisvuil is Niet toegestaan.

Batterijen die schadelijke stoffen bevatten zijn van nevenstaand symbool voorzien om aan te geven dat het verboden is om deze met het huisafval weg te gooien. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruike batterijen/accu's gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen/accu's worden verkocht, afgeven.

Op deze wijze verwult u uw wettelijkke verplichtingen en draagt u bij aan de bescherming van het milieu.

Gewicht. 119 g (zonder batterijen)

b) Drone

Afmetingen (I x b x h). 85 x 82 x 46 mm

Gewicht. 22,2 g (zonder batterij)

Camera.. Wifi FPV 720 P

Camera/Videoresolutie 1280 x 720

Telefoo-app zendbereik .Ongeveer 20 meter

Compatibility van de smartphone-software ....Android: 4.0 tot 10

iOS: 6.0 tot 13

c) Drone-accu

Oplaadtijd 40 minuten

Gebruikstijd. 5 minutes

Ingangsspanning/-stroom.. Li-Po 3,7 V 200 mAh, 0,74 Wh

Gewicht. 5,7g

d) Hovercraft

Afmetingen (I x b x h) 144 x 93 x 60 mm

Gewicht. .56g

Pagina

DL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
