GEBRUIKSAANWIJZING GTBT01 GlobalTronics

Afvoer van het apparaat 2

Voorgeschreven gebruik 2

Veiligheidsinstructies ....3-6

Voordat u begint 3-4

Algemene instructies ....5

Instructies voor het gebruik 5-6

Bedrijfsbatterijen plaatsen 9

Spanningtest 9-10

Aflezen van de schaal om u op de hoogte te stellen van de laadtoestand ....10

9 V blokbatterij 11

1,5 V batterij resp. 1,2 V accu ....12

1,5 V knopcel resp. 3 V knopcel ....12

Reiniging 13

Bewaren 13

Conformiteitsverklaring ....13

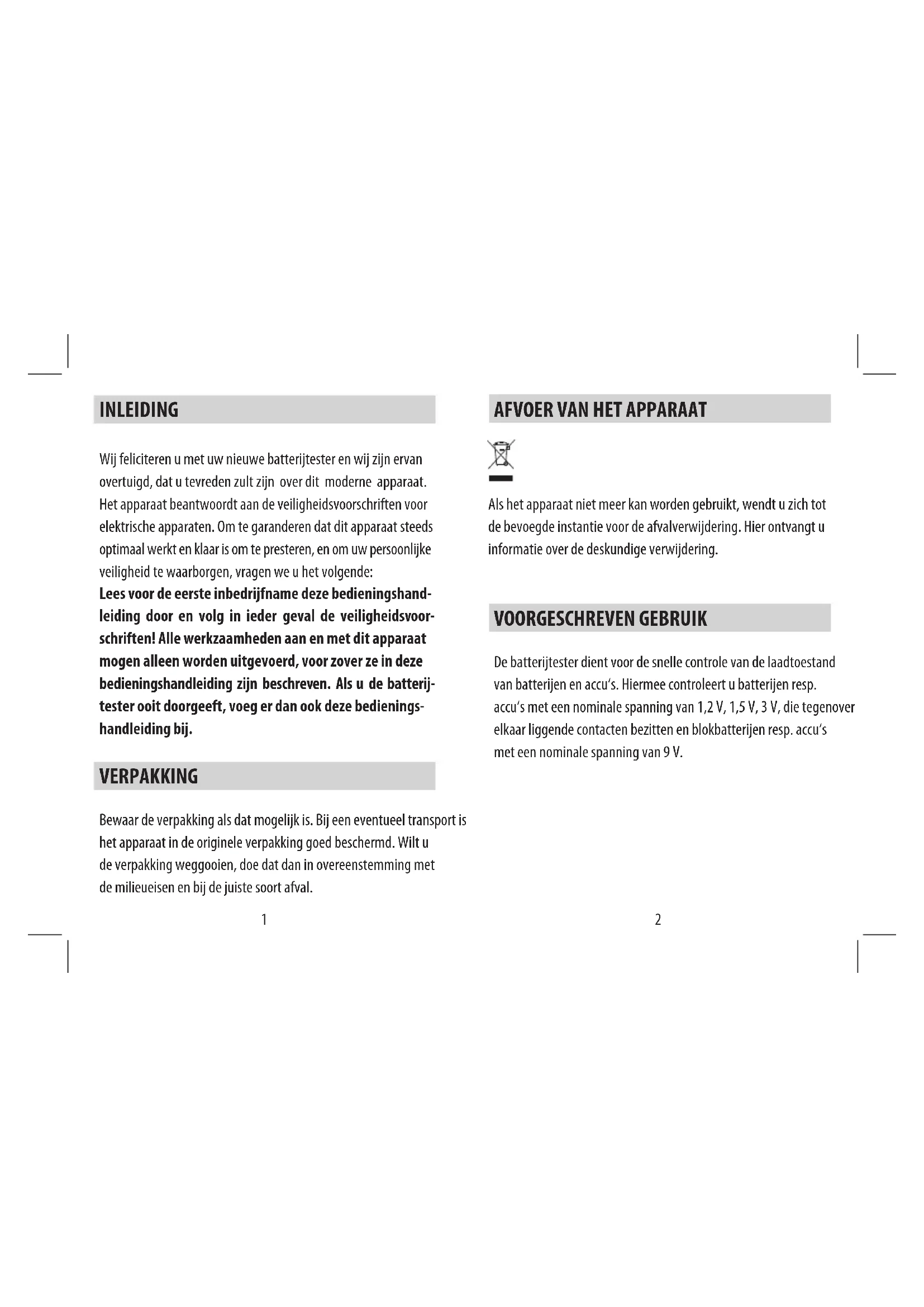

Wij feliciteren u met uw nieuwe batterijtester en wij zijn ervan overtuigd, dat u tevreden zult zijn over dit moderne apparaat. Het apparaat beantwoordt aan de veiligheidsvoorschriften voor elektrische apparaten. Om te garanderen dat dit apparaat steeds optimaal werkt en klaar is om te presteren, en om uw persoonlijke veiligheid te waarborgen, vragen we u het volgende:

Lees voor de eerste inbedrijfname deze bedieningshandleiding door en volg in ieder geval de veiligheidsvoorschriften! Alle werkzaamheden aan en met dit apparaat mogen alleen worden uitgevoerd, voor zover ze in deze bedieningshandleiding zijn beschreven. Als u de batterijtester ooit doorgeeft, voeg er dan ook deze bedieningshandleiding bij.

VERPAKKING

Bewaar de verpakking als dat mogelijk is. Bij een eventueel transport is het apparaat in de originele verpakking goed beschermd. Wilt u de verpakking weggooien, doe dat dan in overeenstemming met de milieueisen en bij de juiste soort afval.

Als het apparaat niet meer kan worden gebruikt, wendt u zich tot de bevoegde instantie voor de afvalverwijdering. Hier ontvangt u informatie over de deskundige verwijdering.

De batterijtester dient voor de snelle controle van de laadtoestand van batterijen en accu's. Hiermee controleert u batterijen resp. accu's met een nominale spanning van 1,2 V, 1,5 V, 3 V, die tegenover elkaar liggende contacten bezitten en blokbatterijen resp. accu's met een nominale spanning van 9 V.

VEILIGHEIDSVOORSCHRIFTEN

Voordat u begint ...

Batterij-instructies

• Batterijen mogen niet met het huisvuil worden weggegooid. ledere gebruiker is wettelijk verplicht, batterijen volgens de voorschriften weg te brengen naar de daarvoor ingerichte inzamelcentra.
• Batterijen nooit opnieuw opladen! Explosiegevaar!
• Batterijen uit de buurt van kinderen houden, niet in het vuur gooien, kortsluiten of uit elkaar nemen.
• Onmiddellijk een arts raadplegen, als een batterij werd ingeslikt.
• Let bij het plaatsen op de juiste polariteit.
• Maak de batterij- en apparaatcontacten voor het plaatsen zo nodig schoon.
• Verwijder lege batterijen onmiddellijk uit het apparaat! Verhoogd risico op lekken!
• Stel de batterijen niet bloot aan buitengewone omstandigheden, bijv. verwarmingselementen! Verhoogd risico op lekken!

VEILIGHEIDSVOORSCHRIFTEN

• Bij niet naleving kunnen batterijen over hun eindspanning heen ontladen worden en leeglopen! Om schades te voorkomen, moet u de batterijen meteen verwijderen.
• Voorkom aanraking met huid, ogen en slijmvliezen. Bij aanraking met batterijzuur moet u de betreffende plaatsen meteen met veel schoon water afspoelen en onmiddellijk een arts raadplegen.
• Alle batterijen altijd tegelijkertijd vervangen.
• Plaats alleen batterijen van hetzelfde type, u mag geen verschillende typen of gebruikte en nieuwe batterijen samen gebruiken.
• Verwijder de batterijen uit het apparaat als het langer niet wordt gebruikt.

VEILIGHEIDSVOORSCHRIFTEN

Algemene instructies

1. Lees deze handleiding grondig door, voordat u het apparaat gebruikt.
2. Bewaar deze handleiding.
3. Het apparaat is uitsluitend ontworpen voor privégebruik.

Instructies voor het gebruik

1. Met de batterijtester mogen alleen de in deze bedieningshandleiding beschreven functies worden uitgevoerd.
2. Lees voor de eerste inbedrijfname deze bedieningshandleiding zorgvuldig door en let daarbij in het bijzonder op de veiligheidsvoors chriften.
3. Laat kinderen daarom niet zonder toezicht met het apparaat werken. De batterijtester is geen speelgoed! Bij ondeskundig gebruik (spanningstest op wissel- of gelijkstroomnetten) bestaat gevaar voor een elektrische schok!
4. Het apparaat mag niet in aanraking komen met druppel- of spatwater of andere vloeistoffen.

VEILIGHEIDSVOORSCHRIFTEN

1. Verander het apparaat niet. Reparaties behoren uitsluitend door gekwalificeerd vakpersoneel te worden uitgevoerd. Neem eventueel contact op met ons servicecenter.
   Zie de garantievoorwaarden.
2. Het apparaat niet gebruiken, als er aërosols spuitbusproducten worden gebruikt.
3. De aflezing kan fluctueren als het product (de producten) is (zijn) onderworpen aan de invloed van elektromagnetische interferentie.

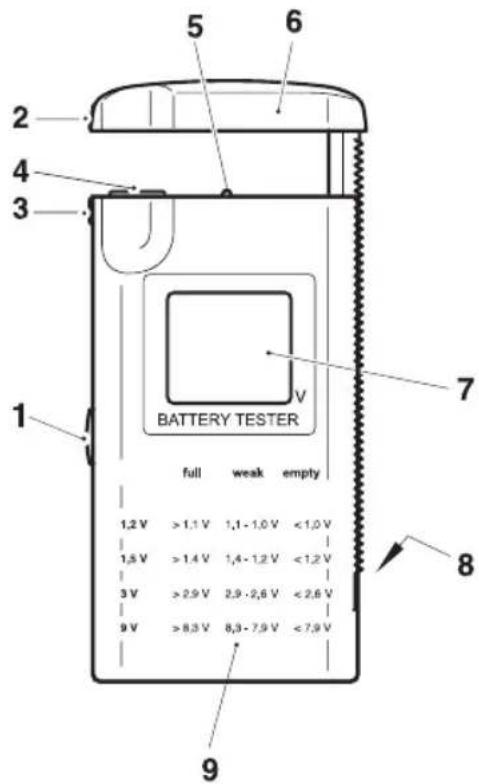

NAAM VAN DE DELEN / LEVERING

1. Testknop
2. • -contact voor 9 V blokbatterijen
3. • -contact voor 9 V blokbatterijen
4. --contact voor knopcellen
5. —-contact voor batterijen resp. accu's met tegenover elkaar liggende polen
6. Uittrekbaar +-contact
7. Lcd-display
8. Batterijvak op de achterkant
9. Schaalverdeling om de laadtoestand (vol/zwak/ leeg) van de batterij resp. van de accu af te lezen

NAAM VAN DE DELEN / LEVERING

1 2 3 4 5 6 7 BATTERY TESTER full weak empty 1,2 V >1,1 V 1,1 - 1,0 V <1,0 V 1,5 V >1,4 V 1,4 - 1,2 V <1,2 V 3 V >2,9 V 2,9 - 2,6 V <2,6 V 9 V >8,3 V 8,3 - 7,9 V <7,9 V 8 9

BEDIENING

De bedrijfsbatterijen plaatsen

1. Trek het deksel van het Batterijvak 8 er naar beneden af.
2. Leg twee batterijen (AA / LR6 / 1,5V, niet meegeleverd) in het batterijvak. Let daarbij op de polariteit. De batterijen moeten geplaatst worden op de wijze die is afgebeeld op de bodem van het batterijvak.
3. Sluit het batterijvak met het deksel.

Spanningstest

Belangrijke instructies:

Houd de testknop 1 voor het testen niet langer dan 5 seconden ingedrukt. De waarden worden bij een stroomopname van 1,3 mA bepaald. Het gemeten resultaat geeft u een indruk over de toestand van de batterij.

Omdat de stroomopname bij verschillende elektrische apparaten varieert, kan het gebeuren, dat de laadtoestand ondanks weergave van een zwakke toestand niet meer voldoende is voor het gebruik. Als de batterij of de accu met verwisselde pool wordt geplaatst, verschijnt op het display linksboven een minpool. Een

BEDIENING

batterijsymbool in het display rechtsboven geeft de laadtoestand van de bedrijfsbatterijen aan.

Aflezen van de schaalverdeling om de laadtoestand vast te stellen De laadtoestand wordt aan de hand van de schaalverdeling 9 vastgesteld. Doorslaggevend is daarbij alleen de regel over de betreffende grootte van de batterij of van de accu. De batterij resp. de accu is

• vol (groen):
  als de afgelezen waarde groter is, dan in de balk onder vol wordt weergegeven.
• zwak (oranje):
  als de afgelezen waarde in het gedeelte liegt, dat in de balk onder zwak is weergegeven.
• leeg (rood):
  als de afgelezen waarde kleiner is dan in de kolom onder leeg wordt weergegeven.

BEDIENING

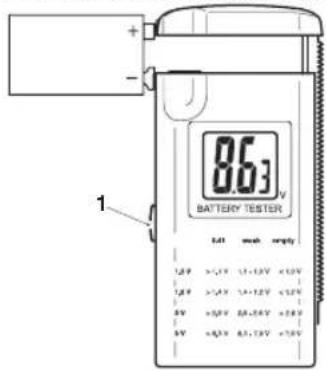

9 V-blokbatterij

1. Druk de batterij zoals afgebeeld tegen de contacten.
2. Druk testknop 1 in en lees de waarde af.
3. Stel de laadtoestand vast aan de hand van de schaalverdeling 9.

86.3 V BATTERY TESTER MΩ mesh assembly 1 2V >50V 14-12V <10V 3V >50V 14-12V <10V 4V >50V 24-26V <26V 5V >50V 24-26V <26V

BEDIENING

1,5 V-batterij of 1,2 V-accu

1. Schuif het uittrekbare + -contact 6 uit.
2. Zet de batterij/accu erin zoals is afgebeeld en klem het + -contact 6 „vast“.
3. Druk testknop 1 in en lees de waarde af.
4. Stel de laadtoestand vast aan de hand van de schaalverdeling 9.

1,5 V- resp. 3 V-knopcel

1. Schuif het uittrekbare + -contact 6 uit.
2. Zet de knopcel erin zoals afgebeeld, en klem het + -contact 6 „vast“.
3. Druk testknop 1 in en lees de waarde af.
4. Stel de laadtoestand vast aan de hand- van de schaalverdeling 9.

1 6 15.3 BATTERY TESTER +8 mm temp Q1 - +17V 0.2V, +19V Q2 - +18V 0.2V, +19V Q3 - +20V 0.2V, +19V Q4 - +21V 0.2V, +19V Q5 - +22V 0.2V, +19V Q6 - +23V 0.2V, +19V

1 6 15.3 V BATTERY DESIGN + - + - + - + - + - + - + - + - + - + - + - + - + - + -

REINIGING

• Veeg het apparaat af met een vochtige doek. Laat nooit water in aanraking komen met de toetsen. Geen chemische reiniger of schuurmiddelen gebruiken.
• Veeg overtollig vocht met een droge doek van het apparaat.

BEWAREN

• Haal de batterijen uit het apparaat.
• Bewaar het apparaat in de eigen doos of op een schone, droge plaats, buiten het bereik van kinderen.

CONFORMITEITSVERKLARING

De conformiteit van het product met de wettelijk voorgeschreven standaards wordt gegarandeerd.

De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

In geval van technische problemen of vragen over dit apparaat wendt u zich tot onze technische klantendienst:

Globaltronics Product Service c/o teknihall Benelux bvba Brusselstraat 33 2321 Meer België Hotline: [phone] Fax: [phone] Email: [e-mail]
