GTLL07 - Laserwaterpas GlobalTronics - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserniveau
Merk	GlobalTronics
Model	GTLL07
Laserklasse	Klasse 2 (EN 60825-1)
Maximaal laservermogen	1 mW
Voeding	2 batterijen 1,5 V AA (LR6)
Lijnprojectie	Horizontaal, verticaal, kruis
Ingebouwde waterpas	Ja, voor horizontale/verticale bevestiging
Ophangbeugel	Magneet en muurbeugel
Rotatie	360° draaibaar
Hoogteverstelling	Ja, via de basis (B)
Veiligheidsvergrendeling	Vergrendelwiel (C)
Inschakelen	Aparte schakelaars voor horizontale en verticale lijnen
Reiniging	Droge of licht vochtige doek
Opslag	Droge en vorstvrije plaats
Werktemperatuur	Niet gespecificeerd
Laserbereik	Niet gespecificeerd

Veelgestelde vragen - GTLL07 GlobalTronics

Hoe plaats ik de batterijen in de GTLL07?

Open het batterijcompartiment aan de achterkant van het apparaat (D). Plaats twee 1,5 V AA (LR6) batterijen met de juiste polariteit. Sluit het compartiment.

Wat te doen als de laser niet aangaat?

Controleer of de batterijen correct zijn geplaatst en in goede staat zijn. Als het probleem aanhoudt, vervang de batterijen door nieuwe.

Hoe projecteer ik een horizontale lijn?

Druk op de schakelaar (F) om de horizontale laserlijn in te schakelen. Om uit te schakelen, druk nogmaals.

Hoe projecteer ik een kruis (horizontale en verticale lijnen)?

Druk tegelijkertijd op beide schakelaars (F) en (G) om een kruis te projecteren.

Kan ik dit apparaat buitenshuis gebruiken?

Ja, maar de laserlijn kan slecht zichtbaar zijn in fel zonlicht. Vermijd blootstelling aan regen of vocht.

Hoe bevestig ik het apparaat aan de muur?

Bevestig de ophangbeugel (A) aan de muur, hang vervolgens het apparaat op. U kunt ook de ingebouwde magneet gebruiken op een metalen oppervlak.

Kan de laser de ogen beschadigen?

Ja, kijk nooit direct in de laserstraal. Dit apparaat is klasse 2 (vermogen < 1 mW), maar het is gevaarlijk om in de straal te kijken met het blote oog of optische instrumenten.

Hoe maak ik het laserniveau schoon?

Gebruik een droge of licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen.

Wat te doen bij een storing van de laser?

Probeer niet zelf de laserdiode te repareren. Neem contact op met onze klantenservice voor reparatie door een gespecialiseerde technicus.

Hoe het apparaat opbergen na gebruik?

Vergrendel het vergrendelwiel (C), verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt, en berg het op een droge, vorstvrije plaats op, buiten bereik van kinderen.

GEBRUIKSAANWIJZING GTLL07 GlobalTronics

Veiligheidsvoorschriften .....pagina 1-3

Technische gegevens.. pagina 4

Batterijen inzetten . pagina 4

Naam van de onderdelen . pagina 5

Gebruik ...pagina 6-7

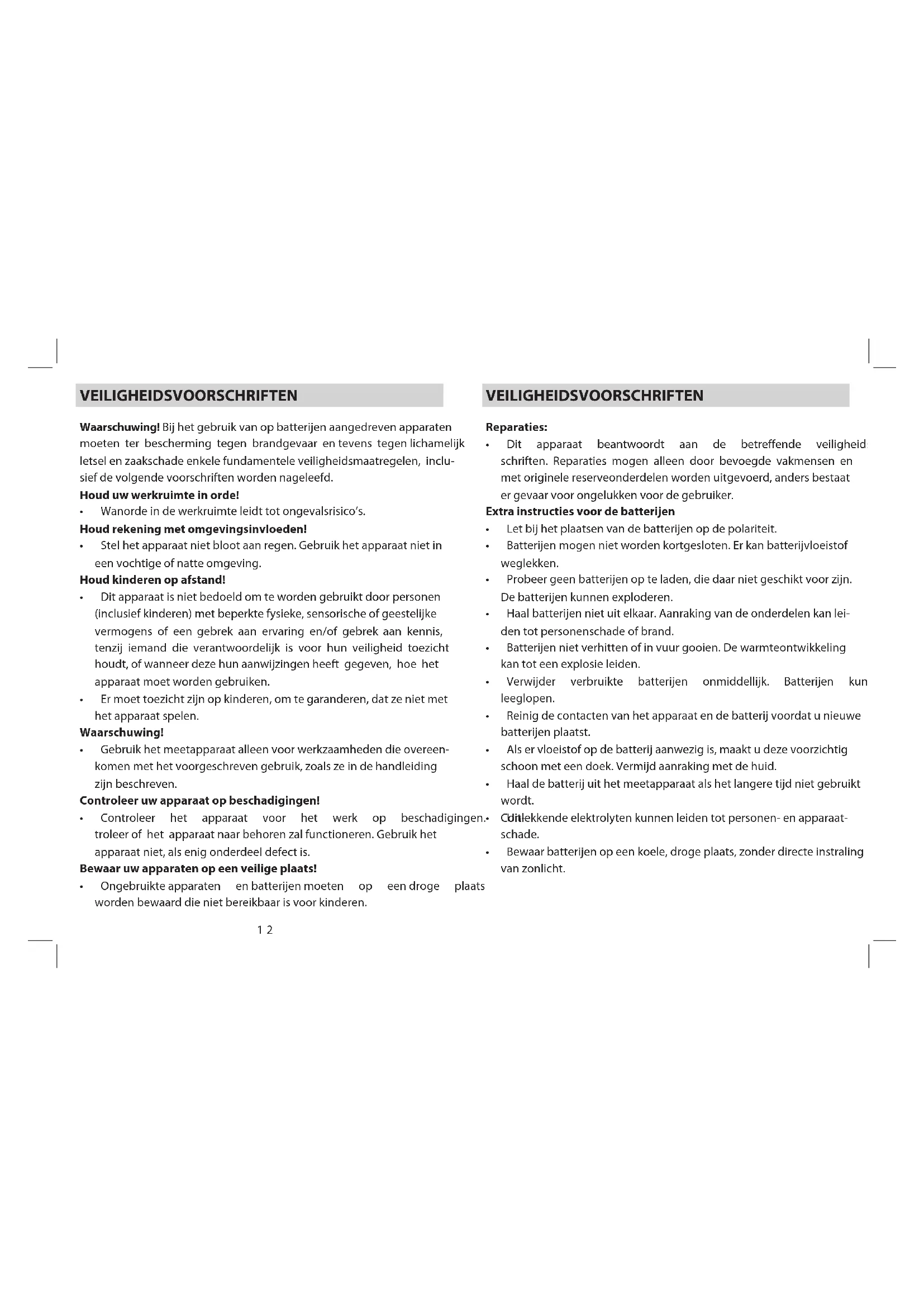

Waarschuwing! Bij het gebruik van op batterijen aangedreven apparaten moeten ter bescherming tegen brandgevaar en tevens tegen lichamelijk letsel en zaakschade enkele fundamentele veiligheidsmaatregelen, inclusief de volgende voorschriften, worden nageleefd.

Houd uw werkruimte in orde!

Wanorde in de werkruimte leidt tot ongevalsrisico's.

Houd rekening met omgevingsinvloeden!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving.

Houd kinderen op afstand!

• Dit apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vermogens of een gebrek aan ervaring en/of gebrek aan kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt, of wanneer deze hun aanwijzingen heeft gegeven, hoe het apparaat moet worden gebruikt.
• Er moet toezicht zijn op kinderen, om te garanderen dat ze niet met het apparaat spelen.

Waarschuwing!

• Gebruik het meetapparaat alleen voor werkzaamheden die overeenkomen met het voorgeschreven gebruik, zoals ze in de handleiding zijn beschreven.

Controleer uw apparaat op beschadigingen!

• Controleer het apparaat voor het werk op beschadigingen. Controleer of het apparaat naar behoren zal functioneren. Gebruik het apparaat niet als enig onderdeel defect is.

Bewaar uw apparaten op een veilige plaats!

• Ongebruikte apparaten en batterijen moeten op een droge plaats worden bewaard die niet bereikbaar is voor kinderen.

VEILIGHEIDSVOORSCHRIFTEN

Reparaties:

• Dit apparaat beantwoordt aan de betreffende veiligheidsvoorschriften. Reparaties mogen alleen door bevoegde vakmensen en met originele reserveonderdelen worden uitgevoerd, anders bestaat er gevaar voor ongelukken voor de gebruiker.

Extra instructies voor de batterijen

• Let bij het plaatsen van de batterijen op de polariteit.
• Batterijen mogen niet worden kortgesloten. Er kan batterijvloeistof weglekken.
• Probeer geen batterijen op te laden, die daar niet geschikt voor zijn. De batterijen kunnen exploderen. Haal batterijen niet uit elkaar. Aanraking van de onderdelen kan leiden tot persoonlijk letsel of brand.
• Batterijen niet verhitten of in vuur gooien. De warmteontwikkeling kan tot een explosie leiden.
• Verwijder verbruikte batterijen onmiddellijk. Batterijen kunnen leeglopen.
• Reinig de contacten van het apparaat en de batterij voordat u nieuwe batterijen plaatst.
• Als er vloeistof op de batterij aanwezig is, maakt u deze voorzichtig schoon met een doek. Vermijd aanraking met de huid. Haal de batterij uit het meetapparaat als het langere tijd niet gebruikt wordt.

Lekkende elektrolyten kunnen leiden tot persoonlijke schade en schade aan het apparaat.

• Bewaar batterijen op een koele, droge plaats, zonder directe blootstelling aan zonlicht.

VEILIGHEIDSVOORSCHRIFTEN

TECHNISCHE GEGEVENS

Extra veiligheidsvoorschriften voor lasers

Vervang de laserdiode niet door een ander type. Laat een defecte laser door de werkplaats van een klantendienst repareren. Let op! Laserstralen! Niet in de laserstraal kijken. Bekijk de laserstraal niet met optische instrumenten. De laserlijnprojector beantwoordt aan Klasse 2 volgens EN 60825-1/A2:2001/A1:2002. Kijk nooit direct of opzettelijk in de laserstraal. Gebruik geen optische instrumenten om de laserstraal te bekijken. Let erop dat de laserstralen van het meetapparaat niet het hoofd van mensen of dieren raken. Laat geen kinderen in de nabijheid van de laser.

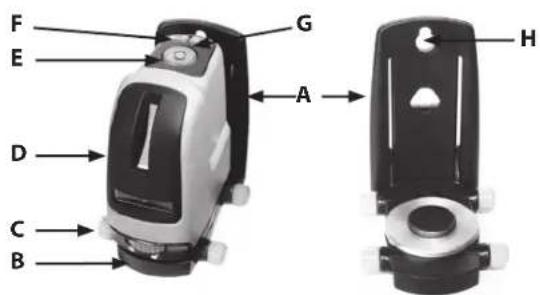

NAAM VAN DE ONDERDELEN

A. Ophanginrichting B. Ondergrond C. Vergrendelwiel D. Laserlijnprojector E. Waterpas F. AAN-/UIT-schakelaar voor de horizontale laserlijn G. AAN-/UIT-schakelaar voor de verticale laserlijn

H. Bevestigingsinrichting

GEBRUIK

Breng de ophanginrichting (A) aan op de gewenste plaats op de wand. Gebruik hiervoor het daarvoor voorziene gat in de inrichting.

Voordat het apparaat kan worden gebruikt, moet u het vergrendelwiel (C) in de richting van de wijzers van de klok draaien zodat het apparaat bedrijfsklaar is.

Nu kunt u het apparaat op de ondergrond (B) of op de magneet bevestigen. Het is mogelijk het apparaat 360° te draaien, zodat men de laserlijn in elke willekeurige richting kan projecteren.

Op het apparaat bevindt zich een waterpas om voorwerpen die verschillende ophang-/bevestigingspunten hebben, horizontaal of verticaal aan te brengen en voor het uitrichten van behang, schilderijen of meubelen.

Druk op (F) om een horizontale lijn te projecteren.

Druk op (G) om een verticale lijn te projecteren.

Druk tegelijkertijd op en om een kruis te projecteren.

Bovendien is het mogelijk de ondergrond (B) naar boven of beneden te verschuiven.

Als u het apparaat niet gebruikt, schakelt u het uit en draait u aan het vergrendelwiel (C), om het apparaat te vergrendelen.

GEBRUIK

TIP: Bij daglicht (zonneschijn) is de geprojecteerde lijn in bepaalde omstandigheden niet te herkennen. De lengte van de zichtbare lijn is bovendien afhankelijk van de toestand van de ondergrond en tevens van het licht in de ruimte.

Let op! Niet in de laserstraal kijken! Richt de straal niet op andere personen of op dieren!

REINIGING

De laserlijnprojector is onderhoudsvrij. Reinig het apparaat met een droge of licht bevochtigde doek.

OPBERGEN

Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen.

Verwijder de batterijen, als u de laserlijnprojector gedurende een langere tijd niet gebruikt.

AFVOER

Batterijen mogen niet met het huisvuil worden weggegooid, maar moeten bij de daarvoor bestemde inzamelcentra worden ingeleverd. Verpakkingsmaterialen zijn grondstoffen. Doe deze in het belang van de bescherming van het milieu weg op een wijze die rekening houdt met het milieu.

Lever onbruikbaar geworden oude apparaten in bij inzamelplaatsen voor elektronisch afval. Uw lokale bestuur geeft u graag de benodigde informatie.

VEILIGHEIDSVOORSCHRIFTEN
