Produkttyp	Lasernivelliergerät
Marke	GlobalTronics
Modell	GTLL07
Laserklasse	Klasse 2 (EN 60825-1)
Maximale Laserleistung	1 mW
Stromversorgung	2 Batterien 1,5 V AA (LR6)
Linienprojektion	Horizontal, Vertikal, Kreuz
Integrierte Libelle	Ja, für horizontale/vertikale Befestigung
Aufhängungshalterung	Magnet und Wandhalterung
Drehung	360° schwenkbar
Höhenverstellung	Ja, über die Basis (B)
Sicherheitsverriegelung	Blockierrad (C)
Inbetriebnahme	Getrennte Schalter für horizontale und vertikale Linien
Reinigung	Trockenes oder leicht feuchtes Tuch
Lagerung	Trockener und frostfreier Ort
Betriebstemperatur	Nicht angegeben
Laserreichweite	Nicht angegeben

Häufig gestellte Fragen - GTLL07 GlobalTronics

Wie lege ich die Batterien in das GTLL07 ein?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts (D). Legen Sie zwei 1,5 V AA (LR6) Batterien ein und beachten Sie die Polarität. Schließen Sie das Fach.

Was tun, wenn der Laser nicht angeht?

Überprüfen Sie, ob die Batterien richtig eingelegt und in gutem Zustand sind. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterien durch neue.

Wie projiziert man eine horizontale Linie?

Drücken Sie den Schalter (F), um die horizontale Laserlinie einzuschalten. Zum Ausschalten drücken Sie erneut.

Wie projiziert man ein Kreuz (horizontale und vertikale Linien)?

Drücken Sie gleichzeitig die beiden Schalter (F) und (G), um ein Kreuz zu projizieren.

Kann ich dieses Gerät im Freien verwenden?

Ja, aber die Laserlinie kann bei direkter Sonneneinstrahlung schlecht sichtbar sein. Vermeiden Sie Regen oder Feuchtigkeit.

Wie befestige ich das Gerät an der Wand?

Befestigen Sie die Aufhängungshalterung (A) an der Wand und hängen Sie das Gerät ein. Sie können auch den integrierten Magneten an einer Metallfläche verwenden.

Kann der Laser die Augen schädigen?

Ja, schauen Sie niemals direkt in den Laserstrahl. Dieses Gerät ist der Klasse 2 (Leistung < 1 mW), aber es ist gefährlich, den Strahl mit den Augen oder optischen Instrumenten zu fixieren.

Wie reinige ich das Lasernivelliergerät?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun bei einer Fehlfunktion des Lasers?

Versuchen Sie nicht, die Laserdiode selbst zu reparieren. Kontaktieren Sie unseren Kundendienst für eine Reparatur durch einen Fachtechniker.

Wie bewahre ich das Gerät nach Gebrauch auf?

Verriegeln Sie das Blockierrad (C), entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird, und bewahren Sie es an einem trockenen und frostfreien Ort außerhalb der Reichweite von Kindern auf.

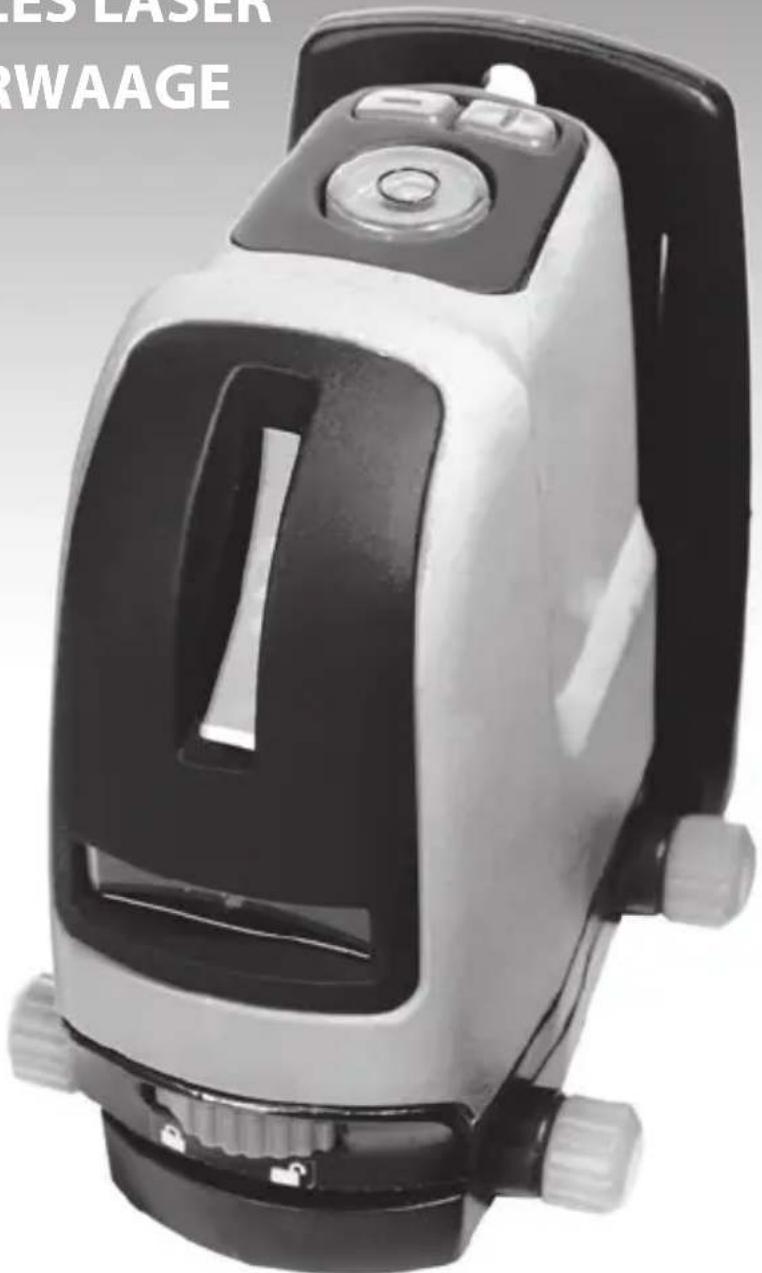

BEDIENUNGSANLEITUNG GTLL07 GlobalTronics

BEDIENUNGSANLEITUNG

LASERLINIENPROJEKTOR

LASER-WASSERWAAGE

LASER-WASSERWAAGE

GT-LL-07

III/03/09 / E41397

INHALT

Sicherheitshinweise .Seite 17-19

Technische Daten .Seite 20

Batterien einsetzen .Seite 20

Teilebezeichnung.. .Seite 21

Gebrauch .Seite 22-23

Reinigung .Seite 24

Aufbewahrung .Seite 24

Entsorgung.. .Seite 24

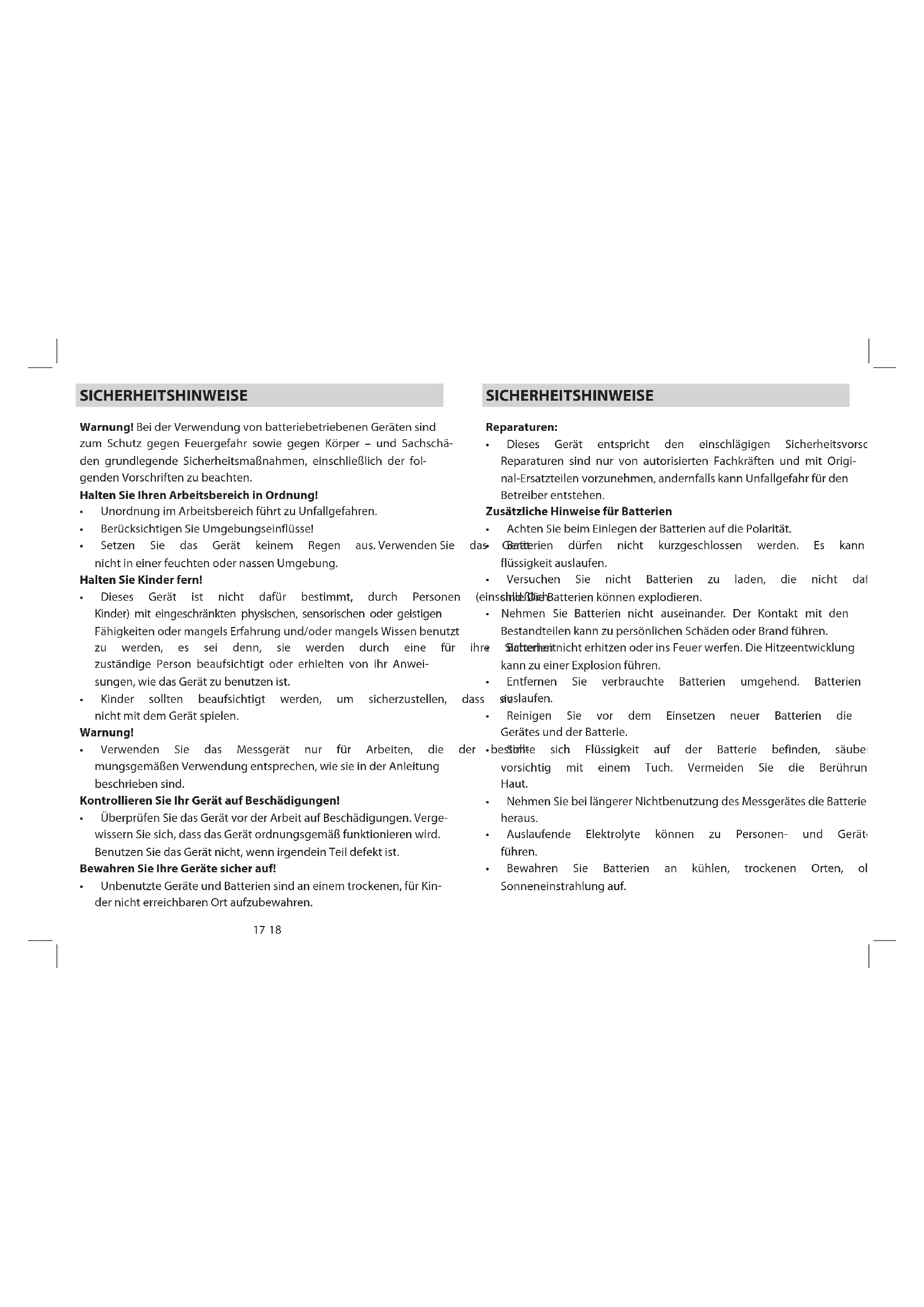

SICHERHEITSHINWEISE

Warnung! Bei der Verwendung von batteriebetriebenen Geräten sind zum Schutz gegen Feuergefahr sowie gegen Körper- und Sachschäden grundlegende Sicherheitsmaßnahmen, einschließlich der folgenden Vorschriften zu beachten.

Halten Sie Ihren Arbeitsbereich in Ordnung!

• Unordnung im Arbeitsbereich führt zu Unfallgefahren. Berücksichtigen Sie Umgebungseinflüsse!
• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie es nicht in einer feuchten oder nassen Umgebung.

Halten Sie Kinder fern!

• Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Warnung!

• Verwenden Sie das Messgerät nur für Arbeiten, die der bestimmungsgemäßen Verwendung entsprechen, wie sie in der Anleitung beschrieben sind.

Kontrollieren Sie Ihr Gerät auf Beschädigungen!

• Überprüfen Sie das Gerät vor der Arbeit auf Beschädigungen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß funktionieren wird. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

Bewahren Sie Ihre Geräte sicher auf!

• Unbenutzte Geräte und Batterien sind an einem trockenen, für Kinder nicht erreichbaren Ort aufzubewahren.

SICHERHEITSHINWEISE

Reparaturen:

• Dieses Gerät entspricht den einschlägigen Sicherheitsvorschriften. Reparaturen sind nur von autorisierten Fachkräften und mit Original-Ersatzteilen vorzunehmen, andernfalls kann Unfallgefahr für den Betreiber entstehen.

Zusätzliche Hinweise für Batterien

• Achten Sie beim Einlegen der Batterien auf die Polarität.
• Batterien können nicht kurzgeschlossen werden. Es kann Flüssigkeit auslaufen.
• Versuchen Sie nicht, Batterien zu laden, die nicht dafür vorgesehen sind. Batterien können explodieren.
• Nehmen Sie Batterien nicht auseinander. Der Kontakt mit den Bestandteilen kann zu Personenschäden oder Brand führen.

Erhitzen Sie Batterien nicht und werfen Sie sie nicht ins Feuer. Die Hitzeentwicklung kann zu einer Explosion führen.

Entfernen Sie verbrauchte Batterien umgehend. Batterien können auslaufen. - Reinigen Sie vor dem Einsetzen neuer Batterien das Gerät und die Batteriekontakte.

Falls sich Flüssigkeit auf der Batterie befindet, wischen Sie sie vorsichtig mit einem Tuch ab. Vermeiden Sie die Berührung mit der Haut.

• Nehmen Sie bei längerer Nichtbenutzung des Messgerätes die Batterie heraus. Auslaufende Elektrolyte können zu Personen- und Geräteschäden führen. Bewahren Sie Batterien an kühlen, trockenen Orten ohne Sonneneinstrahlung auf.

SICHERHEITSHINWEISE

TECHNISCHE DATEN

Modell: GT-LL-07

Zusätzliche Sicherheitshinweise für Laser

Tauschen Sie die Laserdiode nicht gegen einen anderen Typ aus. Batterie: 1,5 V / R6 / LR6 / AA. Lassen Sie einen defekten Laser von einer Kundendienstwerkstatt reparieren. Achtung! Laserstrahlen! - Nicht in den Laserstrahl hineinschauen. Den Laserstrahl nicht mit optischen Instrumenten betrachten. Die Laser-Wasserwaage entspricht der Klasse 2 nach EN A2:2001/A1:2002. Schauen Sie niemals direkt bzw. absichtlich in den Laserstrahl. - Verwenden Sie keine optischen Geräte, um den Laserstrahl zu betrachten. - Achten Sie darauf, dass die Laserstrahlen des Messgerätes nicht auf den Kopfbereich von Personen oder Tieren treffen. - Lassen Sie keine Kinder in die Nähe des Lasers. 6082514 Verschließen Sie danach das Batteriefach wieder.

BATTERIEN EINSETZEN

Öffnen Sie das Batteriefach auf der Rückseite des Geräts.

Setzen Sie die beiden Batterien (2 x 1,5 V AA, R6) ein.

Achten Sie auf die richtige Polung der Batterien.

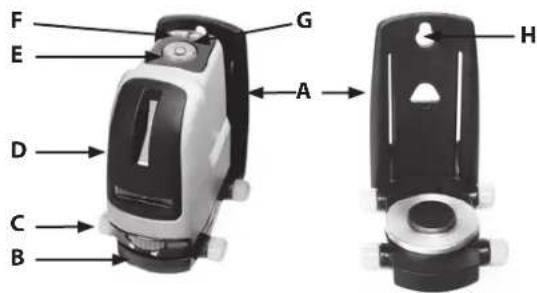

TEILEBEZEICHNUNG

A. Aufhängevorrichtung B. Boden C. Verriegelungsrad D. Laser-Wasserwaage E. Wasserwaage

F. EIN-/AUS-Schalter für die horizontale Laserlinie

G. EIN-/AUS-Schalter für die vertikale Laserlinie H. Befestigungsvorrichtung

GEBRAUCH

Bringen Sie die Aufhängevorrichtung (A) an der gewünschten Stelle an der Wand an. Nutzen Sie hierfür das dafür vorgesehene Loch an der Vorrichtung.

Bevor das Gerät benutzt werden kann, müssen Sie das Verriegelungsrad (C) im Uhrzeigersinn drehen, damit das Gerät betriebsbereit ist.

Nun können Sie das Gerät auf den Boden (B) bzw. auf dem Magneten befestigen. Es ist möglich, das Gerät 360° zu drehen, so dass man die Laserlinie in jede beliebige Richtung projizieren kann.

Auf dem Gerät befindet sich eine Wasserwaage zur horizontalen oder vertikalen Anbringung von Gegenständen, die mehrere Aufhänge-/Befestigungspunkte haben, zum Ausrichten von Tapeten, Bildern oder Möbeln.

Drücken Sie (F), um eine horizontale Linie zu projizieren.

Drücken Sie (G), um eine vertikale Linie zu projizieren.

Drücken Sie beide gleichzeitig, um ein Kreuz zu projizieren.

Nehmen Sie Markierungen entlang des Laserstrahls vor und schalten Sie das Gerät wieder aus.

Außerdem ist es möglich, den Boden (B) nach oben oder unten zu verschließen.

GEBRAUCH

Wenn Sie das Gerät nicht mehr benutzen, schalten Sie es ab und drehen das Verriegelungsrad (C), um das Gerät zu verriegeln.

HINWEIS: Bei Tageslicht (Sonnenschein) ist die projizierte Linie u.U. nicht zu erkennen. Die Länge der sichtbaren Linie ist außerdem von der Beschaffenheit des Untergrunds sowie der Helligkeit im Raum abhängig.

Achtung! Nicht in den Laserstrahl blicken! Richten Sie den Strahl nicht auf andere Personen oder auf Tiere!

REINIGUNG

Die Laser-Wasserwaage ist wartungsfrei. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.

AUFBEWAHRUNG

Bewahren Sie das Gerät an einem trockenen und frostfreien Ort auf, außerhalb der Reichweite von Kindern.

Entnehmen Sie die Batterien, wenn Sie die Laser-Wasserwaage einen längeren Zeitraum nicht benutzen.

ENTSORGUNG

Batterien dürfen nicht über den Hausmüll entsorgt werden, sondern müssen an den dafür vorgesehenen Sammelstellen abgegeben werden.

Verpackungsmaterialien sind Rohstoffe. Entsorgen Sie diese im Interesse des Umweltschutzes umweltgerecht.

Geben Sie unbrauchbar gewordene Altgeräte an Sammelstellen für Elektroschrott ab. Ihre örtliche Verwaltung informiert Sie hierüber.
