GT-MM-02 - Scanner GlobalTronics - Gratis gebruiksaanwijzing en handleiding

Type product	Multifunctioneel meetapparaat (5-in-1)
Model	GT-MM-02
Merk	GlobalTronics
Stroomvoorziening	1x 9V blokbatterij (6F22) en 2x 1,5V batterijen (LR03)
Meetbereik afstand	Tot 32 meter (ultrasoon)
Meetbereik oppervlak	Maximaal 256 m²
Meetbereik volume	Maximaal 4096 m³
Detectiefuncties	Hout (STUD), metaal (METAL), stroomvoerende leidingen (AC), diepte (DEEP)
Detectiediepte	Hout: 19 mm, metaal: 24 mm, AC: 35 mm, diepte: 38 mm
Lasersoort	Afstandsensor: Klasse II, max. vermogen ≤1mW; Laserwaterpas: Klasse I, max. vermogen ≤1mW
Waterpas	Afneembare laserwaterpas met horizontaal en verticaal waterpas
Display	LCD met functiesymbolen en meetwaarden
Bediening	Toetsen ON/OFF, MODE, READ, RECALL, FT/M, kalibratietoets
Automatische uitschakeling	Na 1 minuut in afstandsfunctie (DIST)
Reiniging	Droge of licht vochtige doek; onderhoudsvrij
Opslag	Droog en vorstvrij, buiten bereik van kinderen; batterijen verwijderen bij langdurig niet-gebruik
Veiligheid	Niet in laserstraal kijken; kinderen uit de buurt; batterijen correct plaatsen
Garantie	3 jaar vanaf aankoopdatum (aankoopbewijs vereist)
Service	Neem contact op met Service Center; niet ongevraagd opsturen
Conformiteit	Richtlijn 1999/5/EG (conformiteitsverklaring op www.gt-support.de)

Veelgestelde vragen - GT-MM-02 GlobalTronics

Hoe schakel ik het apparaat in?

Houd de ON/OFF-toets (4) ongeveer 1 seconde ingedrukt. Het display toont alle segmenten en een van de lichtindicatoren (DIST of SENS) gaat branden.

Hoe meet ik een afstand?

Zet de functieschakelaar op positie I (DIST). Richt de ultrasone zender op het object. Druk de READ-toets (3) in en houd deze vast tot de laserstraal verschijnt. Laat de toets los; drie pieptonen bevestigen de meting. Het resultaat verschijnt in het display.

Wat moet ik doen als het display 'Error' toont?

Een 'Error'-melding duidt op een foutieve meting. Controleer of het apparaat stilstaat, of er geen obstakels zijn, en of het oppervlak geschikt is (bijv. niet te absorberend). Herhaal de meting.

Hoe kalibreer ik het apparaat voor het opsporen van verborgen objecten?

Zet de functieschakelaar op positie II. Houd het apparaat tegen de muur op een plek waar geen object wordt vermoed. Druk de kalibratietoets (14) in; na 2 seconden klinken 3 pieptonen. Houd de toets ingedrukt tijdens het zoeken.

Kan ik ook elektrische leidingen opsporen?

Ja, kies de modus AC. Let op: als het bliksemsymbool verschijnt, is er een stroomvoerende leiding. Boormachines of spijkers niet in dat gebied gebruiken zonder stroom uit te schakelen.

Hoe vervang ik de batterijen?

Open het batterijvakdeksel aan de achterkant. Plaats een 9V blokbatterij (6F22) in het hoofdapparaat. Voor de laserwaterpas: verwijder deze, open het vakje en plaats twee 1,5V batterijen (LR03). Let op de polariteit.

Hoe gebruik ik de laserwaterpas?

Druk op de ontgrendelknop (10) en trek de laserwaterpas los. Draai de ronde bevestigingsplaat om zodat de naalden naar buiten wijzen. Druk het apparaat tegen de muur. Zet aan; de laser projecteert een lijn. Gebruik de waterpassen voor horizontale/verticale uitlijning.

Waarom meet het apparaat verkeerd?

Mogelijke oorzaken: het apparaat beweegt, meten door glas, geluidsabsorberende oppervlakken, sterke wind, objecten tussen sensor en doel, of een zwakke batterij. Zorg voor stabiele omstandigheden en een volle batterij.

Hoe reinig ik het apparaat?

Gebruik een droge of licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen. Het apparaat is onderhoudsvrij.

Wat valt er onder de garantie?

Het product heeft 3 jaar garantie vanaf aankoopdatum, mits het aankoopbewijs wordt getoond. Schade door onjuist gebruik of slijtage is uitgesloten. Neem contact op met het Service Center bij problemen; stuur het apparaat niet ongevraagd op.

GEBRUIKSAANWIJZING GT-MM-02 GlobalTronics

Naam van de onderdelen 1

Levering 2

Voorgeschreven gebruik 4

Veiligheidsvoorschriften 4

Bediening 8

Batterij inzetten 8

Het apparaat aan- en uitschakelen 9

Aanschakelen 9

Uitschakelen 9

Meetfouten voorkomen 9

Meten van afstanden, oppervlakken en volumes 9

Meten van afstanden 11

Afstanden optellen 12

Meten van oppervlakken 13

Meten van volumes 14

Verborgen objecten opsporen 15

Het apparaat op het object kalibreren 16

Het verborgen object zoeken resp. peilen 17

De afneembare Laserwaterpas 19

Batterijweergave 20

Reiniging 20

Opbergen 20

Conformiteitsverklaring 21

Garantievoorwaarden 22

Garantiebewijs 23

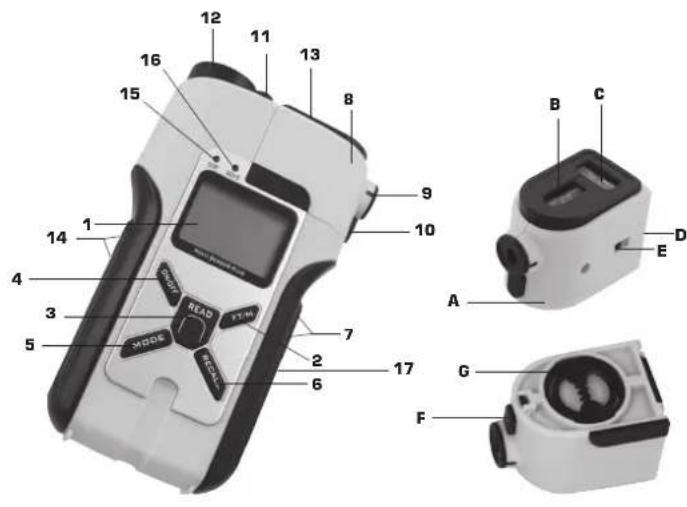

NAAM VAN DE ONDERDELEN

A Afneembare laserwaterpas (Laser Liner)
B Horizontaal waterpas C Verticaal waterpas
D Batterijvakdeksel E Toets AAN/UIT
F Ontgrendel knop
G Beweegbare bevestigingsplaat met 2 naald

1 Display

2 Wisseltoets FT/M (voet/meter)

3 Toets READ (meetprocedure starten)

4 Toets ON/OFF (AAN/UIT)

5 Toets MODE (functiekeuze)

6 Toets RECALL (meetwaarden aflezen)

7 Functieschakelaar I/II

8 Afneembare laserwaterpas

13 horizontaal en verticaal waterpas

14 Kalibratietoets

15 Lichtindicator DIST (afstandsensor I)

16 Lichtindicator SENS (zoeksensor II)

17 Batterijvakdeksel

LEVERING

Peillaser (meetapparaat, afstandsensor): Class II / max. vermogen ≤1mV

Laser Liner (afbeembare laserwaterpas): Class I / max. vermogen ≤ 1mV

2

INLEIDING

Wij feliciteren u met uw nieuwe 5 in 1-multimeetapparaat en zijn ervan overtuigd, dat u tevreden zult zijn met dit moderne apparaat. Het apparaat voldoet aan de betreffende veiligheidsvoorschriften.

Om te garanderen dat dit apparaat steeds optimaal werkt en gereed is om te presteren, en om uw persoonlijke veiligheid te waarborgen, doen we u het volgende verzoek: lees voor het eerste gebruik deze gebruiksaanwijzing door en leef vooral de veiligheidsvoorschriften na! Bewaar de handleiding om deze te kunnen naslaan. Als u het 5 in 1-multimeetapparaat aan iemand doorgeeft, voegt u er de gebruiksaanwijzing bij.

Alle werkzaamheden aan en met dit apparaat mogen alleen worden uitgevoerd, zoals ze in deze gebruiksaanwijzing zijn beschreven.

Verpakking

Verpakkingen dienen als bescherming tegen transportschade. Verpakkingen zijn grondstoffen, ze kunnen weer worden gebruikt of kunnen worden teruggevoerd aan de grondstofkringloop. Neem alle delen uit de verpakking voordat u het apparaat in bedrijf neemt.

Dit apparaat werd geconstrueerd voor doe-het-zelvers om het voor het volgende te gebruiken: projecteren van laserlijnen, positiebepaling van elektrische leidingen, van metalen en houten objecten, meten van afstanden, berekening van oppervlakken en volumes. Dit apparaat is alleen ontworpen voor privé-gebruik.

VEILIGHEIDSVOORSCHRIFTEN

- Waarschuwing! Bij het gebruik van op batterijen werkende apparaten moeten fundamentele veiligheidsmaatregelen, inclusief de volgende voorschriften, worden nageleefd als bescherming tegen brandgevaar, lichamelijk letsel en materiële schade.

Houd uw werkterrein in orde!

Houd rekening met omgevingsinvloeden!

Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige of natte omgeving. Zorg voor een goede verlichting van de werkplek. Gebruik het apparaat niet op plaatsen, waar brandgevaar of explosiegevaar bestaat, bijv. in de buurt van brandbare vloeistoffen of gassen.

Houd kinderen op afstand!

Houd kinderen, bezoekers en dieren uit de buurt van de werkplek en zorg ervoor, dat ze het apparaat niet aanraken.

Let op een veilige stand!

Let op een veilige stand, om in iedere werkpositie het evenwicht te bewaren.

Waarschuwing!

Gebruik het meetapparaat alleen met de bijbehorende stand. Gebruik het meetapparaat alleen voor werkzaamheden, die overeenstemmen met het voorgeschreven gebruik zoals deze in de handleiding beschreven zijn.

Controleer uw apparaat op beschadigingen!

Controleer het apparaat voor het werk op beschadigingen. Verzeker u ervan, dat het apparaat volgens de voorschriften zal functioneren. Gebruik het apparaat niet, als enig onderdeel defect is.

Berg uw apparaten veilig op!

Ongebruikte apparaten en batterijen moeten op een droge, voor kinderen niet bereikbare plaats worden opgeborgen.

Reparaties:

Dit apparaat beantwoordt aan de desbetreffende veiligheidsvoorschriften. Reparaties mogen alleen met originele reserveonderdelen door erkende vakkrachten worden uitgevoerd, anders kan de gebruiker gevaar lopen op ongelukken.

Extra aanwijzingen voor batterijen

• Let bij het inzetten van de batterijen op de polariteit.
• Batterijen mogen niet worden kortgesloten. Er kan batterijvloeistof uitlopen.
• Probeer niet batterijen te laden, die er niet geschikt voor zijn. De batterijen kunnen exploderen.
• Neem batterijen niet uit elkaar. Aanraking met de bestanddelen kan leiden tot persoonlijke schade of brand.
• Batterijen niet verhitten of in vuur gooien. De warmteontwikkeling kan tot een explosie leiden.
• Verwijder verbruikte batterijen onmiddellijk. Batterijen kunnen leeglopen.

• Reinig de contacten van het apparaat en de batterij voordat u nieuwe batterijen plaatst.

• Mocht er zich vloeistof op de batterij bevinden, dan maakt u deze voorzichtig schoon met een doek. Voorkom aanraking met de huid.

• Neem de batterij eruit, als u het meetapparaat langere tijd niet gebruikt.
• Weglekkende elektrolyten kunnen leiden tot persoonlijk letsel en schade aan het apparaat.
• Bewaar batterijen op een koele, droge plaats, zonder directe invallende zonnestralen.

Verbruikte batterijen horen niet in het huisvuil. Ze kunnen bij inzamelcentra van handelaars of gemeenten worden afgegeven.

Extra veiligheidsvoorschriften voor lasers Niet in de laserstraal kijken.

De laserstraal niet met optische instrumenten bekijken.

De volgende waarschuwingsbordjes bevinden zich op de achterkant van het apparaat:

Let op! Laserstralen!

Deze laser stemt overeen met Klasse 2 volgens EN 60825-1/A2:2001/A1:2002.

• Vervang de laserdiode niet door een ander type. Laat een defecte laser door een werkplaats van een klantendienst repareren.
• Gebruik de laser uitsluitend voor het projecteren van laserlijnen. (Uittreeopening van de laser, zie Naam van de delen, punt 9,11)

• Mocht het oog worden blootgesteld aan een straal van een klasse 2-laser, dan wordt dit gedurende maximaal 0,25 seconden als onschadelijk beschouwd. De reflexen van de oogleden geven in het algemeen een toereikende bescherming. Bij afstanden van meer dan 1 m komt de laser overeen met klasse 1 en geldt hiermee als volledig veilig.

• Kijk nooit direct resp. opzettelijk in de laserstraal.

• Gebruik geen optische apparaten om de laserstraal te bekijken.
• Let erop, dat de laserstralen van het meetapparaat niet het gedeelte van het hoofd van personen raken.
• Laat geen kinderen in de nabijheid van de laser.

Extra veiligheidsinstructies voor buis- en stroom- leidingsdetectoren

• Gebruik het gereedschap niet om wisselspanning in niet geïsoleerde resp. vrijliggende leidingen vast te stellen.
• Gebruik het apparaat niet als vervanging voor een voltmeter.
• Wees u ervan bewust, dat het apparaat mogelijk niet altijd alle buizen en leidingen goed herkent. De volgende omstandigheden kunnen onnauwkeurige resultaten veroorzaken:
• zwakke batterij
• dikke wanden met dunne buizen of stroomleidingen - zeer dikke wanden
• zeer diep liggende stroomleidingen of buizen
• met metaal beklede wanden
• zeer vochtige omstandigheden
• afgeschermde kabels
• Elektrostatische oplading
• Test het apparaat voor het gebruik steeds door een bekende buis of een bekende stroomleiding te laten herkennen.
• Raadpleeg in twijfelgevallen altijd een gekwalificeerde aannemer.

Let op! Met dit gereedschap kunnen geen leidingen in stroomkringen worden vastgesteld, die van de netvoeding geïsoleerd zijn. Ook geen kabels waardoor gelijkstroom stroomt en geen kabels die voor telecommunicatie- of computersystemen worden gebruikt.

Let op! Met dit gereedschap kunnen uitsluitend metalen buizen worden gelokaliseerd.

Afvoer van het apparaat

Mocht het apparaat niet meer kunnen worden gebruikt, dan neemt u contact op met de bevoegde vuilophaaldienst. Hier ontvangt u informatie over de vakkundige afvoer.

Verwijder tevoren de batterijen en gooi deze volgens de voorschriften weg (zie veiligheidsvoorschriften batterijen).

BEDIENING

Batterij plaatsen

U hebt een 9-volt blokbatterij van de grootte 6 F 22 nodig (6 LR 61, bij de levering inbegrepen) en twee 1,5 V batterijen (LRO3, bij de levering inbegrepen). 9 V batterij plaatsen: Open het batterijvakdeksel aan de achterkant van het apparaat (17). Trek de aansluitschoen iets naar voren en druk de batterij op de aansluitschoen. 1,5 V batterijen plaatsen: Neem de afneembare laserwaterpas met de toets waarmee u dit apparaat los kunt maken (10, F) van het hoofdapparaat en open het batterijvak aan de achterkant van het apparaat (D) en zet er de beide batterijen in. Sluit het batterijvak weer.

Let bij het plaatsen van de batterijen op de polariteit.

HET APPARAAT AAN- EN UITSCHAKELEN

Inschakelen

Houd de toets ON/OFF (4) ca. sec. ingedrukt. In het display (1) worden alle segmenten zo lang weergegeven, tot u de toets loslaat (functietest van alle segmenten). Een van de lichtindicatoren (15 of 16) gaat branden.

Uitschakelen

Druk kort op de toets ON/OFF (4).

TIP: In de functie DIST (15) wordt het apparaat na een minuut automatisch uitgeschakeld.

METEN VAN AFSTANDEN, OPPERVLAKKEN EN VOLUMES

Meetfouten voorkomen

Let op de volgende punten, om meetfouten te vermijden:

1. Beweeg het apparaat niet tijdens het meten
   2.U kunt niet door glas heen meten

2. Afstandsmeting van geluidsabsorberende voorwerpen (bijv. gordijnen) is niet mogelijk.

3. Afhankelijk van de toestand van het oppervlak van het tegenoverliggende object kunnen er meetfouten optreden.

4. Het apparaat moet 90° ten opzichte van tegenoverliggende oppervlakken worden uitgericht en hoge geluidsterkte in de omgeving
5. Een sterke wind kan tot meetfouten leiden.
6. Objecten tussen het meetobject en het apparaat kunnen de meetnauwkeurigheid beïnvloeden (afb. 3, 4).
7. Bij afstandsmetingen in het maximale afstandsmeetbereik kunnen meetfouten ontstaan.
8. Bij afstandsmetingen in smalle hallen of gangen, kunnen meetfouten ontstaan. Hoe verder de afstand, hoe breder het vrij te houden gedeelte in de meetrichting moet zijn.

Schenk aandacht aan de volgende afbeeldingen:

10

Meten van afstanden

TIP: De bepaling van de afstand gebeurt aan de hand van de tijd, die de door het apparaat uitgezonden ultrasone trilling nodig heeft, om door reflectie bij het apparaat terug te keren.

- Apparaat inschakelen (zie boven).

- Schuif de functieschakelaar (7) in positie I. De lichtindicator

DIST (15) brandt en het display vertoont het volgende symbool: ← →

(eventueel de toets MODUS (5) herhaald indrukken, tot het symbool verschijnt).

- Richt de ultrasone geluidszender op het tegenoverliggende object.

- Druk de toets READ (3) in en houd deze ingedrukt De peillaser (11) projecteert een punt op het tegenoverliggende object en maakt het u daarmee gemakkelijker het apparaat precies uit te richten.

TIP: Bij daglicht (zonneschijn) is het geprojecteerde punt onder bepaalde omstandigheden niet te herkennen.

- Beweeg het apparaat niet en laat de toets READ (3) los. Nu volgt de meting. Drie korte pieptonen bevestigen de plaatsgevonden meting en in het display (1) wordt de gemeten waarde aangegeven.

TIP: Om tussen meter en voet te schakelen, drukt u op de wisseltoets FT/M (2). Wanneer er een foutieve meting wordt gedaan (zie onder „Meetfouten voorkomen“), klinkt er een lange pieptoon en geeft het display Error aan.

Afstanden optellen

Door de functie Afstanden optellen hebt u de mogelijkheid afstanden tot wel 32 meter te meten en weer te geven. Er kunnen slechts twee afstanden worden weergegeven en opgeteld.

- Ga te werk zoals onder „Meten van afstanden“ is aangegeven, druk echter voor de meting op de toets MODE (5).

- Het display toont het volgende knipperende symbool:

en de afstandsweergave wordt tweeregelig weergegeven. Het apparaat is nu klaar voor de meting van het eerste stuk.

- Voer de eerste meting uit zoals weergegeven onder „Meten van afstanden“. In het display knippert nu het symbool voor de meting van de tweede afstand:

- Voer de tweede afstandsmeting uit. In het display is nu in de bovenste regel de gemeten tweede afstand te zien en in de onderste regel de som van de beide meetwaarden. Het symbool knippert niet meer: ← + →

TIP: Met de toets RECALL (6) kunt u de beide meetwaarden in de bovenste regel na elkaar oproepen. Door een nieuwe meting kunt u de steeds getoonde waarde vervangen. Na een verkeerde meting (Error in het display) kan de meetprocedure voor de betreffende afstand worden herhaald.

Meten van oppervlakken

TIP: Het maximale meetbare oppervlak bedraagt 256 m². De berekening van het oppervlak gebeurt door vermenigvuldiging van de lengte en breedte.

• Apparaat inschakelen.
• Schuif de functieschakelaar (7) in positie I. De - lichtindicator DIST (15) brandt.
• Druk herhaald op de toets MODE [5], tot het volgende knipperende symbool verschijnt:

- De afstandsweergave wordt tweeregelig weergegeven. Voer de eerste afstandsmeting uit (bijv. voor de lengte). In het display knippert nu het symbool voor de meting van de tweede afstand (de breedte):

- Voer de tweede afstandsmeting uit. In het display is nu in de bovenste regel de gemeten tweede afstand te zien. In de onderste regel verschijnt het product van de beide meetwaarden. Het symbool knippert niet meer.

TIP: Met de toets RECALL (6) kunt u de beide meetwaarden in de bovenste regel na elkaar oproepen. Door een nieuwe meting kunt u de steeds getoonde waarde vervangen. Na een verkeerde meting (Error in het display) kan de meetprocedure voor de betreffende afstand worden herhaald.

Meten van volumes

TIP: Het maximale meetbare volume bedraagt 4096 m³. De berekening van het volume gebeurt door vermenigvuldiging van de lengte, de breedte en de hoogte.

• Apparaat inschakelen.
• Schuif de functieschakelaar (7) in positie I.
• De lichtindicator DIST (15) brandt.
• Druk herhaald op de toets MODE [5], tot het volgende knipperende symbool verschijnt:

De afstandsweergave wordt tweeregelig weergegeven. Voer de eerste afstandsmeting uit (bijv. voor de lengte). In het display knippert nu het symbool voor de meting van de tweede afstand (breedte):

Voer de tweede afstandsmeting uit. In het display is nu in de bovenste regel de gemeten tweede afstand te zien en in de onderste regel het product van de beide meetwaarden. In het display knippert nu het symbool voor de meting van de derde afstand (hoogte):

Voer de derde afstandsmeting uit. In het display is nu in de bovenste regel de gemeten derde afstand te zien en in de onderste regel het product van de drie meetwaarden. Het symbool knippert niet meer:

TIP: Met de toets RECALL (6) kunt u de drie meetwaarden in de bovenste regel na elkaar oproepen. Door een nieuwe meting kunt u de steeds getoonde waarde vervangen. Na een verkeerde meting (Error in het display) kan de meetprocedure voor de betreffende afstand worden herhaald.

14

VERBORGEN OBJECTEN OPSPOREN

LET OP!

Om persoonlijke of materiële schade te vermijden, moet beslist rekening worden gehouden met het volgende:

1. Balken resp. liggers worden op regelmatige afstanden in het metselwerk ingebouwd. Bepaal de afstand van de balken resp. liggers, voordat u werkzaamheden aan het metselwerk uitvoert. Onregelmatigheden in de afstanden duiden bijv. op elektrische leidingen of waterleidingen.
2. Afhankelijk van de toestand van het oppervlak kunnen meetfouten ontstaan.
3. Als u iets opspoort, controleer dan steeds, of het eventueel een elektrische leiding betreft.
4. Als het bliksemsymbol in het display verschijnt, betreft het een stroomvoerende elektrische leiding. Statische opladingen kunnen het registratiegebied van een elektrische leiding met wel 30 cm uitbreiden. Voer in dit gedeelte geen werkzaamheden aan het metselwerk uit.
5. Werkzaamheden op het terrein van elektrische leidingen zijn alleen toegestaan, als voor het begin van het werk verzekerd is, dat de stroomtoevoer naar de betreffende leidingen onderbroken is.
6. Het vastgelegde object kan afhankelijk van de diepte breder of smaller zijn, dan het display aangeeft. Markeer steeds het begin en het einde van het object. Het midden tussen de beide markeringen is dan het midden van het object.

Met het apparaat kunnen de volgende objecten (materialen) worden opgespoord:

• hout/balken [STUD], maximale peildiepte 19 mm
• metaal (METAL), maximale peildiepte 24 mm
• elektrische leidingen (AC), maximale peildiepte 35 mm
• diepte (DEEP), maximale peildiepte 38 mm

Het apparaat op het object kalibreren

• Apparaat inschakelen (zie „Het apparaat aan- en uitschakelen“).
• Schuif de functieschakelaar (7) in positie II. De lichtindicator SENS (16) brandt en het display toont een van de mogelijke modi: STUD (hout/balken), METAL, AC of DEEP.
• Om van modus te wisselen, drukt u de toets MODUS (5) herhaald in.
• Houd het apparaat met de achterkant tegen het oppervlak, waarin u het gezochte object zoekt. Kies een gedeelte uit, waarin het object niet vermoed wordt en beweeg het apparaat tijdens de kalibratie niet.
• Druk op de kalibratietoets [14] en houd de toets ingedrukt. Na ca. 2 seconden klinken drie korte pieptonen. De kalibratie is afgesloten en de zoekprocedure kan beginnen.
  TIP: Als u te dicht bij het object kalibreert, geeft het apparaat een fout aan (Error of een lange pieptoon).

De kalibratietoets moet tijdens de hele zoekprocedure ingedrukt gehouden worden en het apparaat moet tegen het oppervlak liggen.

Het verborgen object zoeken resp. peilen

TIP: De zoek- resp. peilingsprocedure is in alle vier de modi gelijk en wordt aan de hand van de afbeelding verduidelijkt. Het voorbeeld toont de modus „AC“ (elektrische leidingen). Het gevonden object moet steeds twee maal met het apparaat worden overkruist. Het overkruisen gebeurt hierbij in tegenovergestelde richtingen. Bij het eerste keer overkruisen wordt de eerste markering gezet, als de balkweergave in het display alle balken weergeeft en er een continue pieptoon klinkt [c1]. De tweede keer dat deze overkruist wordt, wordt de tweede markering gezet, als de balkweergave in het display eveneens alle balken weergeeft en de continue pieptoon opnieuw klinkt [c2]. Het gezochte object loopt dan tussen de beide markeringen.

a) Het display toont alleen de modus - geen object in de buurt b) Toenemende balkweergave in het display - het apparaat nadert het object c) Volledige balkweergave in het display met continue pieptoon = het apparaat bevindt zich op het begin van het object

LET OP!

Wordt naast de „AC“-modus en de balkweergave nog een bliksemsymbool getoond, dan gaat het bij het gevonden object om een stroomvoerende elektrische leiding.

Als u weet dat leidingen op een bepaalde plaats lopen en u deze met het apparaat in het „AC“-modus echter niet kunt vinden, gebruikt u de modus „METAL“. Elektrische leidingen kunnen door metalen bekledingen worden afgeschermd. Dicht bij elkaar lopende balken en stroomvoerende elektrische leidingen kunnen het eenduidige opsporen van de afzonderlijke objecten verhinderen.

TIP: Als u in de „METAL“-modus metalen objecten zoekt, kan het noodzakelijk zijn de zoekprocedure 90° gedraaid te herhalen. Parallel aan het apparaat lopende metalen steunbalken kunnen de sensor in het apparaat storen.

Het apparaat meet in de "DEEP„-modus ook een hoger wordende dichtheid, bijv. van verborgen posten, latten etc. in wanden tot een diepte van 38 mm. Hier wordt de aanwezigheid van posten, latten etc. herkend. Deze kunnen echter niet exacter worden gedefinieerd.

DE AFNEEMBARE LASERWATERPAS

• Druk op de toets 10 en trek de laserwaterpas naar boven van het hoofdapparaat af.
• Op het apparaat bevinden zich twee waterpassen om voorwerpen, die verscheidene ophang-/ bevestigingspunten hebben horizontaal of verticaal aan te brengen. Voor het uitlijnen van behang, schilderijen of meubelen.

LET OP!

Niet in de laserstraal kijken! Richt de straal niet op andere personen of op dieren!

• Op de onderkant van de laserwaterpas bevindt zich een ronde bevestigingsplaat. Trek deze eruit en draai ze om, zodat de naalden naar buiten wijzen. LET OP! De naalden zijn erg spits! Bevestig de plaat weer op de onderkant van de laserwaterpas, zodat de naalden naar buiten wijzen.
• Voor het uitlijnen van het apparaat gebruikt u de horizontale of verticale waterpas.
• Druk nu het apparaat met de naar buiten gerichte naal den vast in de wand, zodat het apparaat direct tegen de wand aanligt en niet meer kan trillen.
• Schakel het apparaat aan. De laser projecteert een dunne lijn op de wand.
• Breng nu markeringen aan langs de laserstraal en scha kel het apparaat weer uit.
• Met de laserwaterpas kunnen voorwerpen horizontaal en verticaal worden uitgericht.
  TIP: Bij daglicht (zonneschijn) is de geprojecteerde lijn in bepaalde omstandigheden niet te herkennen. De lengte van de zichtbare lijn is bovendien afhankelijk van de hoe-danigheid van de ondergrond en tevens van het licht in de ruimte.

BATTERIJWEERGAVE

Als de batterijweergave gaat branden resp. knipperen in het display (1), geeft dit aan dat de batterij te zwak is. Vervang in dit geval de batterij in het batterijvak (zie Batterij inzetten).

REINIGING

Het 5 in 1-multimeetapparaat is onderhoudsvrij. Reinig het apparaat met een droge of iets vochtige doek.

OPBERGEN

Bewaar het apparaat op een droge en vorstvrije plaats, buiten het bereik van kinderen. Haal de batterijen eruit, als u het meetapparaat gedurende een langere periode niet gebruikt.

20

CONFORMITEITSVERKLARING

Wij verklaren, dat dit product in overeenstemming is met de fundamentele eisen en de andere relevante voorschriften van richtlijn 1999/5/EG. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

GARANTIEVOORWAARDEN

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewaking gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardigingen controleprocedures eens uitvallen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke / landspecifieke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop. Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan. In geval van garantie wendt u zich tot onze Service-Hotline:

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd.

Mocht het apparaat naar ons serviceadres worden gestuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.

GARANTIEBEWIJS

KNIP DEZE KAART UIT EN LEG HAAR BIJ HET APPARAAT

Apparaat: 5 in 1- multimeetapparaat

Omschrijving van de storing

Verkocht door ALDI-filiaal

Koper

Naam

Straat

Postcode/plaats

Telefoon met kengetal

Handtekening van de koper

3 jaar garantie vanaf de aankoopdatum.

Wanneer gebruik gemaakt wordt van de garantievergoeding moeten in ieder geval het garantie-bewijs en het aankoopbewijs bij het defecte apparaat worden gevoegd. Achteraf toegestuurde garantiebewijzen kunnen niet worden erkend.

E42012

III/05/09
