BEDIENUNGSANLEITUNG GTBT01 GlobalTronics

Technische klantendienst....14

TABLE DES MATIERES

Introduction ......15

Emballage 15

Entsorgung des Gerätes 30

Bestimmungsgemäße Verwendung ....30

Sicherheitshinweise 31-34

Bevor es losgeht 31-32

Allgemeine Hinweise ....33

Hinweise für die Benutzung ....33-34

Teilebezeichnung / Lieferumfang ....35-36

Bedienung 37-40

Betriebsbatterien einlegen 37

Spannungstest 37

Ablesen der Skala zur Ermittlung des Ladezustandes .....38

9 V Blockbatterie ....39

1,5 V Batterie bzw. 1,2 V Akku ....40

1,5 V Knopfzelle bzw. 3 V Knopfzelle ....40

Reinigung 41

Aufbewahrung 41

Konformitätserklärung 41

Technischer Kundendienst......42

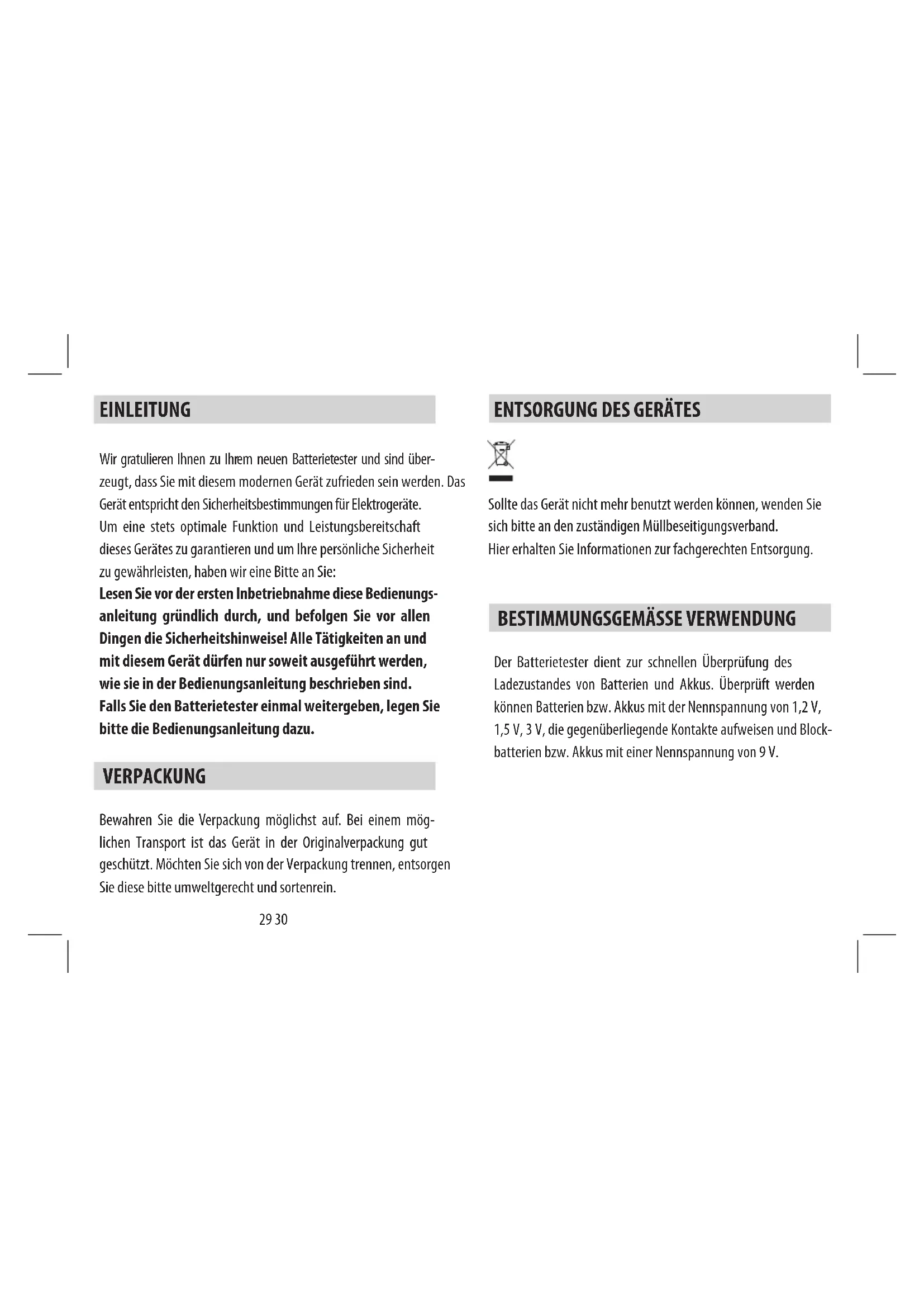

INLEIDING

VOORGESCHREVEN GEBRUIK

TECHNISCHE KLANTENDIENST

Wir gratulieren Ihnen zu Ihrem neuen Batterietester und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Das Gerät entspricht den Sicherheitsbestimmungen für Elektrogeräte. Um eine stets optimale Funktion und Leistungsbereitschaft dieses Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie: Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch, und befolgen Sie vor allen Dingen die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in der Bedienungsanleitung beschrieben sind. Falls Sie den Batterietester einmal weitergeben, legen Sie bitte die Bedienungsanleitung dazu.

VERPACKUNG

Bewahren Sie die Verpackung möglichst auf. Bei einem möglichen Transport ist das Gerät in der Originalverpackung gut geschützt. Möchten Sie sich von der Verpackung trennen, entsorgen Sie diese bitte umweltgerecht und sortenrein.

ENTSORGUNG DES GERÄTES

Sollte das Gerät nicht mehr benutzt werden können, wenden Sie sich bitte an den zuständigen Müllbeseitigungsverband. Hier erhalten Sie Informationen zur fachgerechten Entsorgung.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Batterietester dient zur schnellen Überprüfung des Ladezustandes von Batterien und Akkus. Überprüft werden können Batterien bzw. Akkus mit der Nennspannung von 1,2 V, 1,5 V, 3 V, die gegenüberliegende Kontakte aufweisen und Blockbatterien bzw. Akkus mit einer Nennspannung von 9 V.

SICHERHEITSHINWEISE

Bevor es losgeht ...

Batteriehinweise

• Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich dazu verpflichtet, Batterien ordnungsgemäß an den vorgesehen Sammelstellen zu entsorgen.
• Batterien niemals wieder aufladen! Explosionsgefahr!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
• Sofort einen Arzt aufsuchen, wenn eine Batterie verschluckt wurde.
• Beim Einlegen auf die richtige Polarität achten.
• Batterie- und Gerätekontakte vor dem Einlegen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!
• Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern! Erhöhte Auslaufgefahr!

SICHERHEITSHINWEISE

• Bei Nichtbeachtung können Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfernen, um Schäden zu vermeiden.
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehen einen Arzt aufsuchen.
• Immer alle Batterien gleichzeitig austauschen.
• Nur Batterien des gleichen Typs einsetzen, keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander verwenden.
• Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

SICHERHEITSHINWEISE

Allgemeine Hinweise

1. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
2. Bewahren Sie diese Anleitung auf.
3. Das Gerät ist ausschließlich für die Nutzung im privaten Bereich ausgelegt.

Hinweise für die Benutzung

1. Mit dem Batterietester dürfen nur die in dieser Bedienungsanleitung beschrieben Funktionen ausgeführt werden.
2. Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch und beachten Sie besonders die Sicherheitshinweise.
3. Lassen Sie daher Kinder nicht unbeaufsichtigt mit dem Gerät hantieren. Der Batterietester ist kein Spielzeug! Bei unsachgemäßem Gebrauch (Spannungstest an Wechsel- oder Gleichstromnetzen) besteht Stromschlaggefahr!
4. Das Gerät darf nicht mit Tropf- oder Spritzwasser bzw. anderen Flüssigkeiten in Berührung kommen.

SICHERHEITSHINWEISE

1. Nehmen Sie keine Änderungen am Gerät vor. Reparaturen sollten ausschließlich von qualifiziertem Fachpersonal vorgenommen werden. Wenden Sie sich ggf. an unser Service-Center, siehe Garantiebedingungen.
2. Das Gerät nicht betreiben, wenn Aerosol- (Spray-) Produkte verwendet werden.
3. Ablesewerte können variieren, wenn das Produkt/die Produkte dem Einfluss elektromagnetischer Störungen ausgesetzt wird/werden.

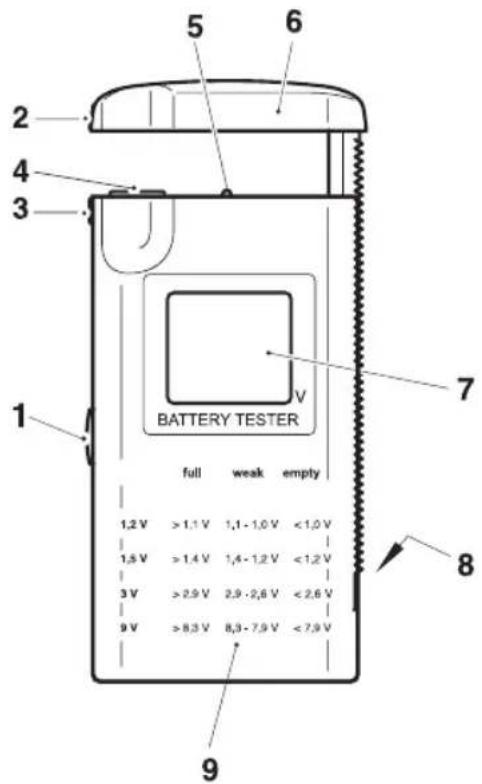

TEILEBEZEICHNUNG / LIEFERUMFANG

1. Testknopf
2. • Kontakt für 9 V Blockbatterien
3. – Kontakt für 9 V Blockbatterien
4. – Kontakt für Knopfzellen
5. — Kontakt für Batterien bzw. Akkus mit gegenüberliegenden Polen
6. Ausziehbarer + Kontakt
7. LCD-Display
8. Batteriefach auf der Rückseite
9. Skala zur Ermittlung des Ladezustandes (voll/schwach/leer) der Batterie bzw. des Akkus

TEILEBEZEICHNUNG / LIEFERUMFANG

1 2 3 4 5 6 7 BATTERY TESTER full weak empty 1,2 V >1,1 V 1,1 - 1,0 V <1,0 V 1,5 V >1,4 V 1,4 - 1,2 V <1,2 V 3 V >2,9 V 2,9 - 2,6 V <2,6 V 9 V >8,3 V 8,3 - 7,9 V <7,9 V 8

BEDIENUNG

Betriebsbatterien einlegen

1. Ziehen Sie den Deckel des Batteriefachs 8 nach unten ab.
2. Legen Sie zwei Batterien (AA / LR6 / 1,5V, nicht im Lieferumfang enthalten) in das Batteriefach ein. Beachten Sie hierbei die Polarität, die Batterien sind wie auf dem Batteriefachboden abgebildet einzulegen.
3. Schließen Sie das Batteriefach mit dem Deckel.

Spannungstest

Wichtige Hinweise:

Halten Sie den Testknopf 1 zum Testen nicht länger als 5 Sekunden. Die Werte werden bei einer Stromaufnahme von 1,3 mA ermittelt. Das gemessene Ergebnis gibt Ihnen einen Eindruck über den Zustand der Batterie.

Da bei verschiedenen Elektrogeräten die Stromaufnahme variiert, könnte es vorkommen, dass trotz schwacher Zustandsanzeige der Ladezustand für den Betrieb nicht mehr ausreicht. Wird die Batterie bzw. der Akku verpolt eingesetzt, erscheint im Display oben links ein Minuspol. Ein Batteriesymbol im Display oben rechts zeigt den Ladezustand der Betriebsbatterien an.

BEDIENUNG

Ablesen der Skala zur Ermittlung des Ladezustandes

Der Ladezustand wird anhand der Skala 9 ermittelt. Ausschlaggebend ist dabei nur die Zeile der entsprechenden Größe der Batterie bzw. des Akkus.

Die Batterie bzw. der Akku ist

- voll (grün):

wenn der Abgelesene Wert größer ist, als in der Spalte unter voll dargestellt.

- schwach (orange):

wenn der Abgelesene Wert im Bereich liegt, der in der Spalte unter schwach dargestellt ist.

- leer (rot):

wenn der Abgelesene Wert kleiner ist, als in der Spalte unter leer dargestellt.

BEDIENUNG

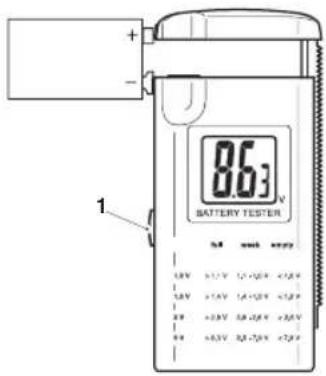

9 V Blockbatterie

1. Batterie wie abgebildet gegen die Kontakte drücken.
2. Testknopf 1 drücken und den Wert ablesen.
3. Ladezustand anhand der Skala 9 ermitteln

86.3 V BATTERY TESTER 1

BEDIENUNG

1,5 V Batterie bzw. 1,2 V Akku

1. Den ausziehbaren + Kontakt 6 heraus- schieben.
2. Batterie/Akku wie abgebildet einsetzen und mit dem + Kontakt 6 „einklemmen“.
3. Testknopf 1 drücken und den Wert ablesen.
4. Ladezustand anhand der Skala 9 ermitteln.

1,5 V bzw. 3 V Knopfzelle

1. Den ausziehbaren + Kontakt 6 heraus- schieben.
2. Knopfzelle wie abgebildet einsetzen und mit dem + Kontakt 6 „einklemmen“.
3. Testknopf 1 drücken und den Wert ablesen.
4. Ladezustand anhand der Skala 9 ermitteln.

15.3V BATTERY TESTER 6 n 1

1 BATTERY TESTER + - 6 15.3V Full test empty 10V - V2V - V4V - V6V 10V - V8V - V10V - V12V 10V - V12V - V14V - V16V 10V - V16V - V18V - V20V 10V - V20V - V22V - V24V 10V - V24V - V26V - V28V

REINIGUNG

• Das Gerät mit einem feuchten Lappen abwischen. Wasser niemals in Berührung mit den Tasten kommen lassen. Keine chemischen Reiniger oder Scheuermittel verwenden.
• Mit einem trockenen Tuch überschüssige Feuchtigkeit vom Gerät abwischen.

AUFBEWAHRUNG

• Batterien aus dem Gerät entnehmen.
- Das Gerät in seinem Karton oder an einer sauberen, trockenen Stelle, außerhalb der Reichweite von Kindern aufbewahren.

KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet.

Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

TECHNISCHER KUNDENDIENST

Bei technischen Problemen mit oder bei Fragen zu diesem Gerät wenden Sie sich bitte an unseren Technischen Kundendienst:

Globaltronics Product Service c/o teknihall Benelux bvba Brusselstraat 33 2321 Meer België Hotline: [phone] Fax: [phone] Email: [e-mail]
