BEDIENUNGSANLEITUNG GTBT02 GlobalTronics

GEBRUIKSAANWIJZING MODE D'EMPLOI BEDIENUNGSPANLEITUNG

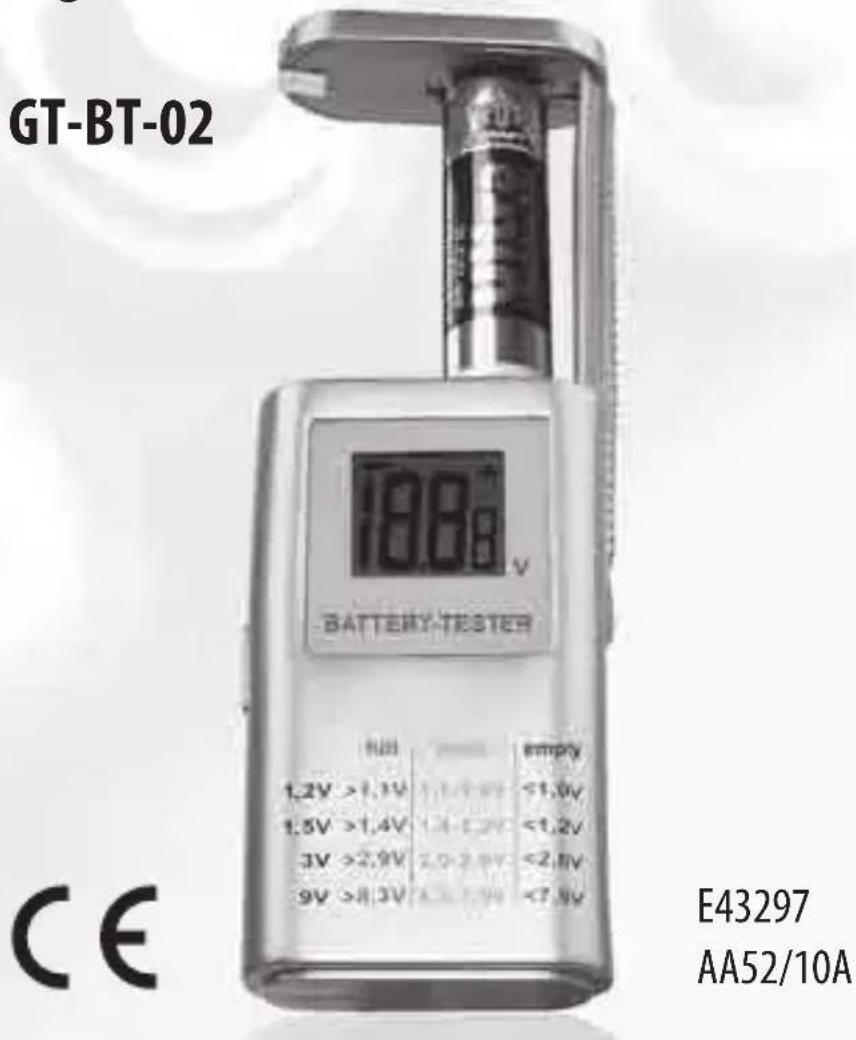

Batterijtester / Testeur de piles / Digitaler Batterie-Tester

INHOU

Inleiding 1

Verpakking 1

Entsorgung des Gerätes 30

Bestimmungsgemäß Verwendung 30

Sicherheitsinweise 31-34

Bevor es losgeht 31-32

Allgemeine Hinweise 33

Hinweise für die Benutzung 33-34

Teilebezeichnung / Lieferumfang 35-36

Bedienung 37-40

Betriebsbatterien einlagen 37

Spannungstest 37

Ablesen der Skala zur Ermittlung des Ladezustandes ...38

9 V Blockbatterie 39

1,5 V Batterie bzw. 1,2 V Akku 40

1,5 V Knopfelle bzw. 3 V Knopfelle 40

Reinigung 41

Aufbewährung 41

Konformitätserklung 41

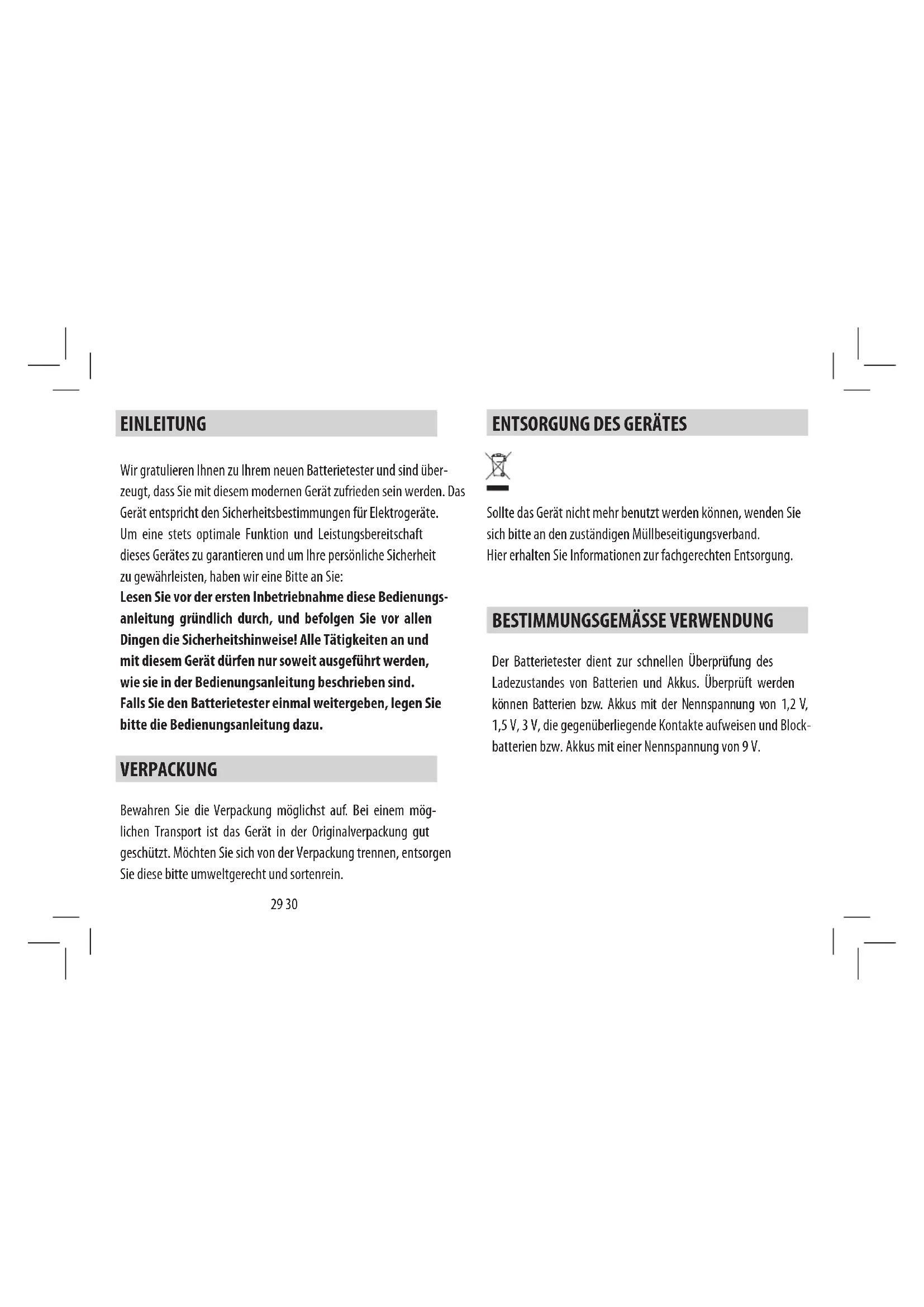

INLEIDING

VOORGESCHREVEN GEBRUIK

Wir gratulieren Ihnen zu ihrem neuen Batterietester und sind über-zeugt, dass Sie mit diesen modernen Gerät zufrieden sein werden. Das Gerät entspricht den Sicherheitsbestimmungen für Elektrogeräte. Um eine stets optimale Funktion und Leistungsbereitschaft these Gerätes zu garantieren und um ihre persönliche Sicherheit zu gewährleisten, haben wir eineitte an Sie: Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch, und befolgen Sie vor allen Dingen die Sicherheitshinweise! Alle Tätigkeiten an und mit diesen Gerät dürfen nur sowie ausgührt werden, wie sie in der Bedienungsanleitung beschreiben sind. Falls Sie den Batterietesteromal weitergeben, legen Sieitte die Bedienungsanleitung dazu.

VERPACKUNG

Bewahren Sie die Verpackung möglichst auf. Bei einem möglichen Transport ist das Gerät in der Originalverpackung gut geschützt. Mocht den Sie sich von der Verpackung trennen, entsorgen Sie dieseitte umweltgerecht und sortenrein.

ENTSORGUNG DES GERÄTES

Sollte das Gerät nicht mehr benutzt werden konnen, wenden Sie sichitte an den zuständigen Mullbeseitigungsverband. Hier erhalten Sie Informationen zur fachgerechten Entsorgung.

BESTIMMUNGSGEMÄsse VERWENDUNG

Der Batterietester dient zur schellen Überprüfung des Ladezustandes von Batterien und Akkus. Überprüft werden konnen Batterien bzw. Akkus mit der Nennspannung von 1,2 V, 1,5 V, 3 V, die gegenüberliegende Kontakte aufweisen und Blockbatterien bzw. Akkus mit einer Nennspannung von 9 V.

SICHERHEITSHINWEISE

Bevor es losgeht...

Batteriehinweise

• Batterie-Entsorgung Batterien und Akkus)dürfen nicht in den Hausmüll! Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus konnen dadurch einer umweltschonenden Entsorgung zugeführrt werden.
• Batterien niemals wieder auflagen! Explosionsgefahren!
• Batterien von Kindern fernhalten, nicht ins Feuer werfen, kurzschreiben oder auseinandernehmen.
• Sofort einen Arzt aufsuchen, wenn eine Batterie verschlucht wurde.
• Beim Einlagen auf die richtige Polarität achten.
• Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf reinigen.
• Erschöpfte Batterien umgehend aus dem Gerät entfernen!
  Erhöhte Auslaufgefahr!

SICHERHEITSHINWEISE

• Bei Nichtbeachtung konnen Batterien über ihre Endspannung hinaus entladen werden und auslaufen! Batterien sofort entfern, um Schäden zu vermeiden.
• Batterien keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, unter direkter Sonnenstrahlung! Erhöhte Auslaufgefahr!
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.
• Immer alle Batterien gleichzeitig austauschen.
• Nur Batterien des gleichen Typs einsetzen, keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander verwenden.
• Batterien bei längerer Nichtverwendung aus dem Gerät entfernen.

SICHERHEITSHINWEISE

Allgemeine Hinweise

1. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden.
2. Bewahren Sie diese Anleitung auf.
3. Das Gerät ist ausschließlich für die Nutzung im privaten Bereich ausgelegt.

Hinweise für die Benutzung

1. Mit dem Batterietester)durfen nur die in dieser Bedienungsanleitung beschrieben Funktionen ausgeführrt werden.
2. Lesen Sie vor der ersten Inbetriebnahme diese Bedienungs-anleitung sorgfältig durch und beachten Sie besides die Sicherheitshinweise.
3. Lassen Sie davon Kinder nicht unbeaufsichtigt mit dem Gerät hantieren. Der Batterietester ist kein Spielzeug! Bei unsachgemäßem Gebrauch (Spannungstest an Wechsel- oder Gleichstromnetzen) besteht Stromschlaggefahr!
4. Das Gerätarf nicht mit Tropf- oder Spritzwasser bzw. anderen Flüssigkeiten in Berührung kommt.

SICHERHEITSHINWEISE

1. Nehmen Sie keine Änderungen am Gerät vor. Reparaturen sollenn ausschließlich von qualifiziertem Fachpersonal vorgenommen werden. Wenden Sie sich ggf. an unser ServiceCenter, siehe Garantiebedingungen.
2. Das Gerät nicht betreiben, wenn Aerosol- (Spray-) Produkte verwendet werden.
3. Ablesewerte können variieren, wenn das Produkt/die Produkte dem Einfluss elektromagnetischer Störungen ausgesetzt wird/ werden.

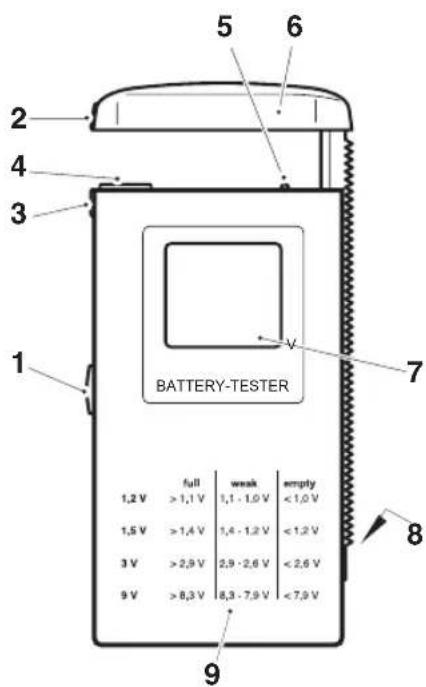

TEILEBEZICHNUNG/LIEFERUMFANG

1. Testknopf
2. • Kontakt für 9 V Blockbatterien
3. • Kontakt für 9 V Blockbatterien
4. • Kontakt für Knopfzellen
5. • Kontakt für Batterien bzw. Akkus mit gegenüberliegenden Polen
6. Ausziehbarer + Kontakt
7. LCD-Display
8. Batteriefach auf der Rückseite
9. Skala zur Ermittlung des Ladezustandes (full (voll) / weak (schwach) / empty (leer)) der Batterie bzw. des Akkus

TEILEBEZECHNUNG/LIEFERUMFANG

BEDIENUNG

Betriebsbatterien einlagen

1. Ziehen Sie den Deckel des Batteriefachs 8 nach unten ab.
2. Legen Sie zwei Batterien (AA / LR6 / 1,5 V, nicht im Lieferumfang enthalten) in das Batteriefach ein. Beachten Sie hierbei die Polarität, die Batterien sind wie auf dem Batteriefachboden abgebildet einzulegen.
3. SchlieBen Sie das Batteriefach mit dem Deckel.

Spannungstest

Wichtige Hinweise:

Halten Sie den Testknopf 1 zum Testen nicht länger als 5 Sekunden. Die Werte werden bei einer Stromaufnahme von 1,3 mA ermittelt. Das gemessene Ergebnis gibt Ohnen einen Eindruck über den Zustand der Batterie.

Da bei verschiedene Elektrogeräten die Stromaufnahme variiert, konnte es vorkommen, dassriotz schwacher Zustandsanzeige der Ladezustand für den Betrieb nicht mehr ausreicht. Wird die Batterie bzw. der Akku verpolt eingesetzt, erscheint im Display oben links ein Minuspol. Ein Batteriesymbol im Display oben rechts zeigt den Ladezustand der Betriebsbatterien an.

BEDIENUNG

Ablesen der Skala zur Ermittlung des Ladezustandes

Der Ladezustand wird anhand der Skala 9 ermittelt. Ausschlaggebend ist bzw. des Aktus.

Die Batterie bzw. der Akku ist

• full/voll(grün):

wenn der Abgelesene Wert groBer ist, als in der Spalte unter voll dargestellt.

wenn der Abgelesene Wert im Bereich liegt, der in der Spalte unter schwach dargestellt ist.

empty/leer(rot):

wenn der Abgelesene Wert kleiner ist, als in der Spalte unter leer dargestellt.

BEDIENUNG

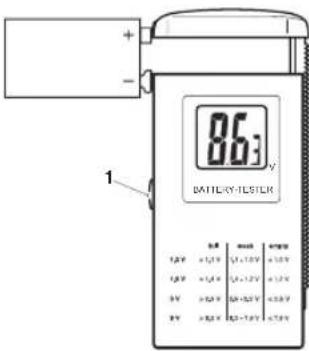

9 V Blockbatterie / Akku

1. Batterie wie abgebildet gegen die Kontakte drucken.
2. Testknopf 1 drucken und den Wert ablesen.
3. Ladezustand anhand der Skala 9 ermitteln

BEDIENUNG

1,5 V Batterie bzw. 1,2 V Akku
1. Den ausziehbaren + Kontakt 6 heraus-schieben.
2. Batterie/Akku wie abgebildet einsetzen und mit dem + Kontakt 6 „einklemmen".
3. Testknopf 1 drucken und den Wert ablesen.
4. Ladezustand anhand der Skala 9 ermittelteln.

1,5 V bzw. 3 V Knopfelle / Akku / Batterie

1. Den ausziehbaren + Kontakt 6 heraus-schieben.
2. Knopfelle wie abgebildet einsetzen und mit dem + Kontakt 6 „einklemmen".
3. Testknopf 1 drucken und den Wert ablesen.
4. Ladezustand anhand der Skala 9 ermitteln.

REINIGUNG

• Das Gerät mit einem feuchten Lappen abwischen. Wasser niemals in Berührung mit den Tasten kommt lessen. Keine chemischen Reiniger oder Scheuermittel verwenden.
• Mit einem trockenen Tuch überschüssige Feuchtigkeit vom Gerät abwischen.

AUFBEWAHRUNG

• Batterien aus dem Gerät entnehmer.
• Das Gerät in seinem Karton oder an einer sauberen, trockenen Stelle, außerhalb der Reichweite von Kindern aufbewahren.

KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschrieben Standards wird gewährleistet.

Die vollständige Konformitätserklung finden Sie im Internet unter www.gt-support.de.
