GEBRUIKSAANWIJZING MS 1820123 Güde

Vertaling van de originele gebruiksaanwijzing Schroefautomaat

EG-Conformiteitsverklaring

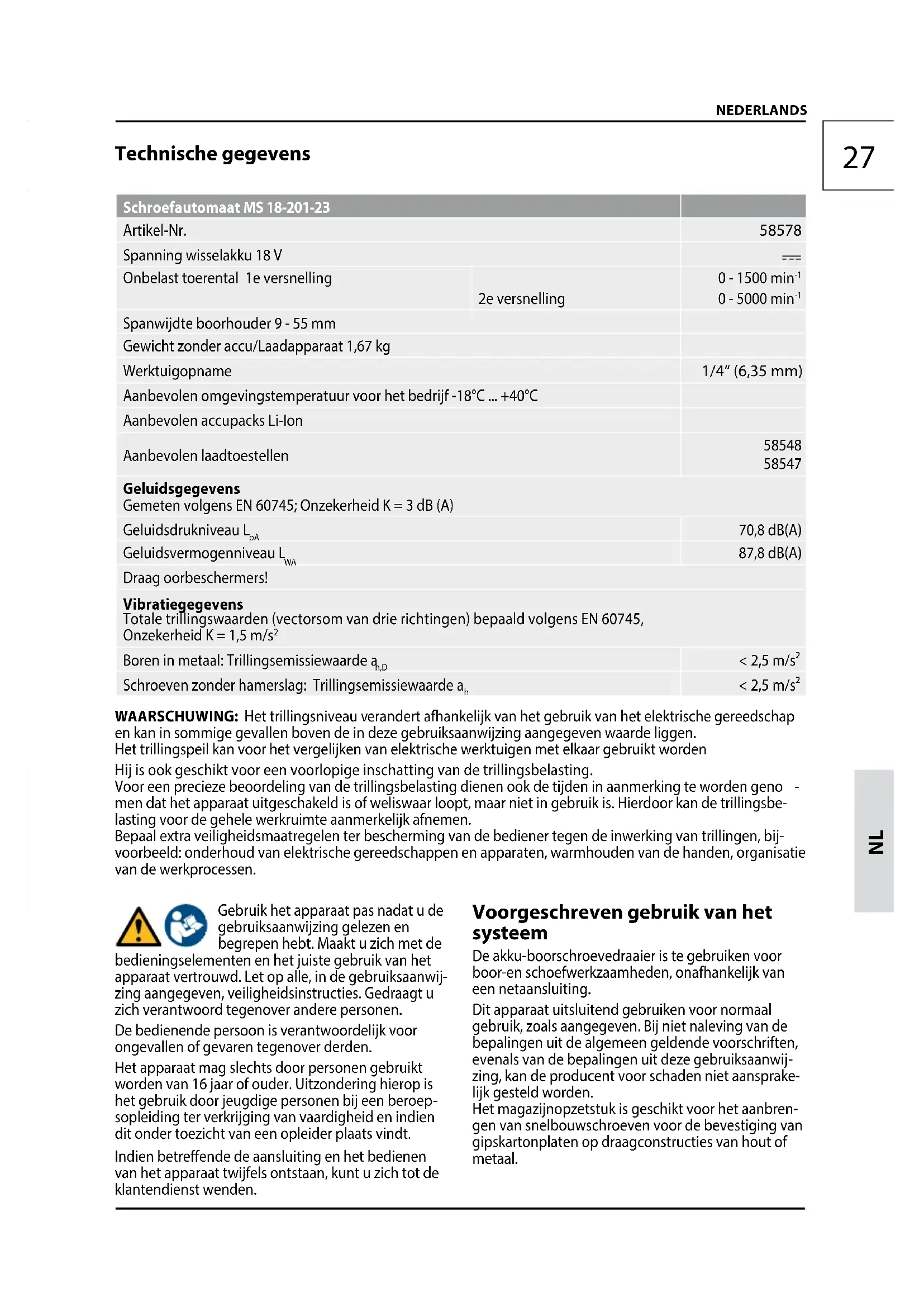

Spanning wisselakku 18 V Onbelast toerental 1e versnelling 2e versnelling

Spanwijdte boorhouder 9 - 55 mm Gewicht zonder accu/Laadapparaat 1,67 kg Werktuigopname 1/4“ (6,35 mm) Aanbevolen omgevingstemperatuur voor het bedrijf -18°C ... +40°C Aanbevolen accupacks Li-Ion Aanbevolen laadtoestellen

Geluidsgegevens Gemeten volgens EN 60745; Onzekerheid K = 3 dB (A) Geluidsdrukniveau L

87,8 dB(A) Draag oorbeschermers! Vibratiegegevens Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745, Onzekerheid K = 1,5 m/s

Boren in metaal: Trillingsemissiewaarde a h,D < 2,5 m/s² Schroeven zonder hamerslag: Trillingsemissiewaarde a

< 2,5 m/s² WAARSCHUWING: Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. Het trillingspeil kan voor het vergelijken van elektrische werktuigen met elkaar gebruikt worden Hij is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Voor een precieze beoordeling van de trillingsbelastingdienen ook de tijden in aanmerking te wordengeno

men dat het apparaat uitgeschakeld is ofweliswaar loopt, maar niet in gebruik is. Hierdoorkan de trillingsbe- lasting voor de gehele werkruimteaanmerkelijk afnemen. Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bij- voorbeeld: onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen. Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwij- zing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Het apparaat mag slechts door personen gebruikt worden van 16 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroep

sopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Voorgeschreven gebruik van het systeem De akku-boorschroevedraaier is te gebruiken voor boor-en schoefwerkzaamheden, onafhankelijk van een netaansluiting. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwij

zing, kan de producent voor schaden niet aansprake- lijk gesteld worden. Het magazijnopzetstuk is geschikt voor het aanbren- gen van snelbouwschroeven voor de bevestiging van gipskartonplaten op draagconstructies van hout of metaal.D

Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door:: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4. Soort verwondingen Symbolen Waarschuwing! / Opgelet! Om het risico op verwondingen te beper- ken, dient de gebruiker de handleiding te lezen Veiligheidsbril dragen! Draag oorbeschermers! Voor alle instel-, schoonmaak- en onder- houdswerkzaamheden aan de machine de wisselaccu uitemen. Elektrisch gereedschap van de bescher- mingsklasse III. CE Symbool Beschadigde en/of verwijderde elek- trische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeveren

Onbelast toerental Gelijkstroom Accu Accu tegen hitte en vuur beschermen. Accu tegen water en vocht beschermen MAX 40°C Accu tegen temperaturen boven 40°C beschermen Li-Ion Verwijder de accu’s niet in het huisafval! Geef de accu’s af op een verzamelplaats voor oude batterijen waar deze milieuvrien- delijk worden gerecycled. WAARSCHUWING Lees alle veiligheidsinstruc- ties en aanwijzingen. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Veiligheidsinstructies voor schroevendraaiers Houd het apparaat alléén vast aan de geïsoleerde grijpvlakken als u werkzaamheden uitvoert waar- bij de schroef verborgen stroomleidingen zou kunnen raken. Het contact van de schroef met een spanningvoerende leiding kan de metalen apparaat- delen onder spanning zetten en zo tot een elektrische schok leiden. Veiligheidsinstructies voor boormachines Gebruik de bij de machine geleverde zijhandgreep. Verlies aan controle kan tot persoonlijk letsel leiden. Houd het apparaat alléén aan de geïsoleerde grijp

vlakken vast, wanneer u werkzaamheden uitvoert waarbij het snijgereedschap verborgen stroom- leidingen zou kunnen raken. Het contact van het snijgereedschap met een spanningvoerende leiding kan de metalen apparaatdelen onder spanning zetten en zo tot een elektrische schok leiden. Verdere veiligheids- en werkinstructies Draag veiligheidsuitrusting. Bij werkzaamheden met de machine dient u altijd een veiligheidsbril te dragen. Veiligheidskleding zoals stofmasker, veilig- heidshandschoenen, stevig en slipvast schoeisel en gehoorbescherming worden aanbevolen. Stof die vrijkomt tijdens het werken vormt vaak een gevaar voor de gezondheid en mag niet met het lichaam in aanraking komen. Machines met stofaf

zuiging gebruiken en tevens geschikte stofmaskers dragen. Vrijgekomen stof grondig verwijderen resp. opzuigen. Het is niet toegestaan, materialen te bewerken waar

van een gezondheidsgevaar uitgaat (bijv. asbest). Bij het werken in wanden, plafonds of vloeren oppas

sen voor elektriciteitsdraden, gas- of waterleidingen. Borg uw werkstuk met behulp van een spaninrichting. Niet geborgde werkstukken kunnen ernstig letsel en grote schade veroorzaken. Bij het blokkeren van het inzetwerktuig het apparaat onmiddellijk uitschakelen. Schakel het apparaat niet opnieuw in als het inzetwerktuig geblokkeerd is; hierbij kan een terugslag met een hoog reactiemo

ment ontstaan. Stel vast en verwijder de oorzaak van de blokkering van het inzetwerktuig met opvolging van de veiligheidsinstructies. Mogelijke oorzaken voor de blokkering:

• kantelen in het te bewerken werkstuk

• doorbreken van het te bewerken materiaal

• overbelasting van het elektrische gereedschap Grijp niet in de lopende machine. Spanen of splinters mogen bij draaiende machine niet worden verwij

derd. Het gereedschap kan heet worden tijdens het gebruik. WAARSCHUWING! Gevaar voor verbranding

• bij het vervangen van het gereedschap

• bij het neerleggen van het apparaat Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. Gebruik het apparaat niet in de buurt van ontvlam

bare vloeistoen of gassen. Bij kortsluiting bestaat brand- en explosiegevaar. Vanwege kortsluitingsgevaar mogen metaaldeeltjes niet in de luchtschachten terechtkomen. Elektronic In geval van een overbelasting wordt het toerental verminderd totdat de machine stilstaat. Let op dat het apparaat weer zelfstandig naar het oorspronkelijke arbeidstoerental stuurt zodra de belasting wegvalt. Accu Brandgevaar! Explosiegevaar! Gebruik nooit beschadigde, defecte of gedefor

meerde accu’s. Een accu nooit openen, beschadi- gen en/of laten vallen. Accu’s nooit in de omgeving van zuren en licht ontvlambare materialen laden. Accu tegen hitte en vuur beschermen. Accu enkel in een omgevingstemperatuur tussen 10°C en +40°C gebruiken. Nooit op verwarmingselementen plaatsen of langere tijd aan sterke zonnestraling blootstellen. Na een zware belasting de accu eerst laten afkoelen. Kortsluiting – Contacten van de accu niet met metalen onderdelen overbruggen (met elkaar verbinden). Voor het verwijderen, het vervoeren of bij opslag moet de accu verpakt worden (plastic zak, doos) of de contacten moeten afgeplakt worden. Gebruik voor het laden van de accu uitsluitend het Güde laadapparaat. Bij het gebruik van een ander laadapparaat kunnen defecten optreden of kan brand ontstaan. Bij onjuist gebruik of bij het gebruik van beschadigde accu’s kunnen dampen ontstaan. Voer verse lucht toe en bezoek bij klachten een arts. De dampen kunnen de ademhalingswegen irriteren. Arbeidsinstructies De accu’s worden slechts gedeeltelijk voorgeladen geleverd en dienen voor het eerste gebruik volledig opgeladen te worden.

• Laad de accu na, indien het apparaat te langzaam draait of blijft staan.

• De li-ion-accu kan elk moment opgeladen worden, zonder de levensduur te bekorten. Een onderbre

king van het laadproces schaadt de accu niet.

• De li-ion-accu is door de „Electronic Cell Protection“ tegen een te diepe ontlading beschermd.

• Een aanzienlijk kortere gebruikstijd van een geladen accu geeft aan dat de accu versleten is en vervan

gen moet worden. Accu’s op milieuvriendelijke wijze verwijderen Li-ion-accu’s mogen niet als huisafval verwijderd worden. Laat defecte accu’s door een vakkundige handelaar verwijderen. Accu’s dienen uit het apparaat verwijderd te worden voordat het apparaat gesloopt wordt. Beschadigde accu’s kunnen het milieu en uw gezondheid schaden, indien giftige dampen of vloeistoen ontstaan. Verzend daarom nooit een defecte accu per post etc. Wendt u zich tot uw plaatselijke verzamelplaats. Verwijder accu‘s in een ontladen toestand. Wij advi

seren de polen met een plakband af te dekken om kortsluiting te voorkomen. Open de accu niet. Onderhoud Voor alle instel-, schoonmaak- en onder- houdswerkzaamheden aan de machine de wisselaccu uitemen. Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali

ceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaat

lichaam spuiten! Kunststoen niet met oplosmiddelen, ontvlambare of giftige vloeistoen schoonmaken. Voor het schoonma

ken een vochtig doekje gebruiken. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com. NEDERLANDSD
