GEBRUIKSAANWIJZING A3FE744CPJ HAIER

GebruikshandleidingDank u

Legende Waarschuwing - Belangrijke veiligheidsinforma- tie Algemene informatie en tips Milieu-informatie Verwijdering Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re- tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor. Dank u voor uw aankoop van dit Haier product. Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden. Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het appa- raat en de veiligheidswaarschuwingen. WAARSCHUWING! Risico op letsels of verstikking! Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding van het koelcircuit niet beschadigd is voor het correct verwijderd wordt. Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Ver- wijder de laden, de sleuven en de scharnieren en afdichtingen om te vermijden dat kin- deren of huisdieren in het apparaat vastgeklemd kunnen raken.NL Inhoud

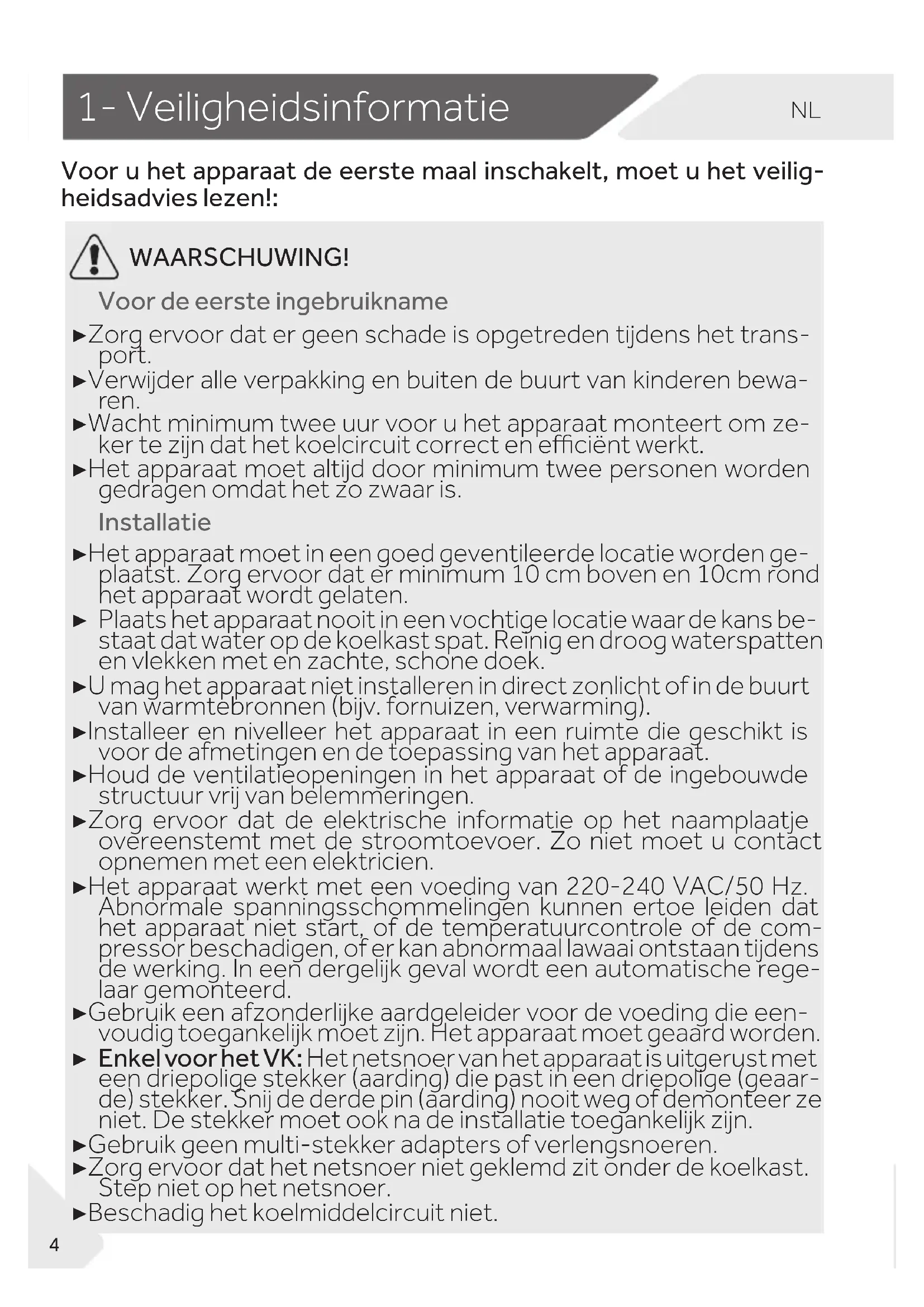

Voor u het apparaat de eerste maal inschakelt, moet u het veilig- heidsadvies lezen!:

WAARSCHUWING! Voor de eerste ingebruikname ▶ Zorg ervoor dat er geen schade is opgetreden tijdens het trans- port. ▶ Verwijder alle verpakking en buiten de buurt van kinderen bewa- ren. ▶ Wacht minimum twee uur voor u het apparaat monteert om ze- ker te zijn dat het koelcircuit correct en eciënt werkt. ▶ Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is. Installatie ▶ Het apparaat moet in een goed geventileerde locatie worden ge- plaatst. Zorg ervoor dat er minimum 10 cm boven en 10cm rond het apparaat wordt gelaten. ▶ Plaats het apparaat nooit in een vochtige locatie waar de kans be- staat dat water op de koelkast spat. Reinig en droog waterspatten en vlekken met en zachte, schone doek. ▶ U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). ▶ Installeer en nivelleer het apparaat in een ruimte die geschikt is voor de afmetingen en de toepassing van het apparaat. ▶ Houd de ventilatieopeningen in het apparaat of de ingebouwde structuur vrij van belemmeringen. ▶ Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien. ▶ Het apparaat werkt met een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start, of de temperatuurcontrole of de com- pressor beschadigen, of er kan abnormaal lawaai ontstaan tijdens de werking. In een dergelijk geval wordt een automatische rege- laar gemonteerd. ▶ Gebruik een afzonderlijke aardgeleider voor de voeding die een- voudig toegankelijk moet zijn. Het apparaat moet geaard worden. ▶ Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaar- de) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn. ▶ Gebruik geen multi-stekker adapters of verlengsnoeren. ▶ Zorg ervoor dat het netsnoer niet geklemd zit onder de koelkast. Step niet op het netsnoer. ▶ Beschadig het koelmiddelcircuit niet.NL

1- Veiligheidsinformatie

WAARSCHUWING! Dagelijks gebruik ▶ Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico’s. ▶ Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan. ▶ Kinderen mogen niet spelen met het apparaat. ▶ Als er een lichtgaslek of ander ontvlambaar gaslek ontstaat in de buurt van het apparaat moet u de klep van het lekkend gas slui- ten, de deuren en ramen openen en de stekker niet verwijderen of niet in het stopcontact voeren. ▶ Denk eraan dat het apparaat ingesteld is voor een werking binnen een speciek temperatuurbereik van 10 tot 43°C. Het apparaat werkt mogelijk niet als het gedurende een langere periode aan hogere of lagere temperatuur wordt ingesteld. ▶ Plaats geen onstabiele artikelen (zware voorwerpen, containers gevuld met water) bovenop het apparaat om persoonlijke let- sels te vermijden veroorzaakt door het vallen of door elektrische schokken door het contact met water. ▶ Trek niet aan de deurladen. De deur kan scheef getrokken wor- den, het essenrek kan weg worden getrokken, of het apparaat kan omver kantelen. ▶ Open en sluit de deuren enkel bij de handvaten. De opening tus- sen de deuren en de kast is bijzonder smal. Voer uw handen niet in deze zones om te vermijden dat uw vingers geklemd zouden raken. Zorg ervoor dat niemand in de weg staat wanneer u de deur van de koelkast opent of sluit. ▶ Berg geen ontvlambaar, explosief of corrosief materiaal op in het apparaat of in de buurt. ▶ Bewaar geen medicijnen, bacteriën of chemische stoen in het apparaat. Dit apparaat is een huishoudelijk apparaat. Het is niet aanbevolen materiaal op te slaan die strikte temperaturen verei- sen. ▶ Berg geen vloeistoen op in essen of blikjes (met uitzondering van drank met een hoog alcoholpercentage), in het bijzonder koolzuurhoudende drank, op in het vriesvak want deze kunnen barsten tijdens het invriezen. ▶ Controleer de toestand van de etenswaren als het opgewarmd of ingevroren werd.1- Veiligheidsinformatie

WAARSCHUWING! Dagelijks gebruik ▶ Stel geen nodeloos lage temperatuur in in het koelvak. Negatie- ve temperaturen kunnen optreden bij hoge instellingen. Let op: Flessen kunnen barsten. ▶ Raak geen ingevroren etenswaren aan met natte handen (draag handschoenen). Eet zeker nooit ijslolly's onmiddellijk uit het vries- vak. Het risico bestaat dat u uw tong bevriest of vorstblaren ge- vormd worden. EHBO: onmiddellijk onder stromend water hou- den. Niet wegtrekken! ▶ Raak de binnenzijde van vriesvak niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak. ▶ Ontkoppel het apparaat in het geval van een stroompanne of voor elke reinigingsbeurt. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart aangezien het herhaaldelijk starten de compressor kan beschadigen. ▶ Gebruik geen elektrische apparaten in de etenswaren opberg- vakken van het apparaat, tenzij ze van het type zijn dat wordt aan- bevolen door de fabrikant. Onderhoud & reinigen ▶ Zorg ervoor dat kinderen onder toezicht staan als ze het appa- raat reinigen of onderhouden. ▶ Verwijder de stekker uit het stopcontact voor u onderhouds- werkzaamheden uitvoert. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart aangezien het herhaaldelijk starten de compressor kan beschadigen. ▶ U mag nooit aan het netsnoer trekken om de stekker uit het stop- contact te verwijderen. ▶ Krab geen vorst of ijs weg met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals een ver- warming, haardroger, stoomreinigers of andere warmtebronnen om schade aan de plastic onderdelen te vermijden. ▶ Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevo- len door de fabrikant. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwaliceerde personen om ieder risico uit te sluiten. ▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren.NL

1- Veiligheidsinformatie

WAARSCHUWING! Onderhoud & reinigen ▶ Verwijder het stof minimum een maal per jaar van de achterzijde van het apparaat om brandgevaar of een hoger energieverbruik te voorkomen. ▶ Spray niet op het apparaat of spoel het niet voor de reiniging. ▶ Gebruik geen waterspray of stoom om het apparaat te reinigen. ▶ Reinig de koude glazen platen niet met warm water. Plotse tem- peratuurwijzigingen kunnen het glas doen breken. WAARSCHUWING! Het apparaat bevat het ontvlambare koelmiddel ISOBUTHAAN (R600a). Zorg ervoor dat het koelcircuit niet beschadigd is tijdens het transport of de installatie. Lekkend koelmiddel kan letsels ver- oorzaken aan de ogen of ontvlammen. Als er schade optreedt, moet u het uit de buurt van open vlammen houden, de ruimte grondig ventileren, de netsnoeren niet verwijderen uit of invoeren in stopcontact. Licht de klantendienst in. Als uw ogen in contact komen met het koelmiddel moet u onmid- dellijk spoelen in stromend water en onmiddellijk contact opnemen met uw oogspecialis. Koelgasinformatie OPGELET! Wanneer u de deur sluit, moet de verticale deurbalk op de linkse deur naar binnen worden gebogen (1). Als u de linkse deur probeert te sluiten en de verticale deurstrip is ongebogen (2), moet u ze eerst buigen. Zo niet zal de deurstrip botsen tegen de bevestigsas or de rechtse deur. Dit kan de deur beschadigen of een lek veroorzaken. Er is een verwarmende draad in de verticale deurbalk. De temperatuur op de oppervlakte zal een beetje stij- gen. Dit is normaal en heeft geen impact op de wer- king van de koelkast.

Dit apparaat is bedoeld om etenswaren te koelen en in te vriezen. Het werd exclusief ont- worpen voor gebruik in droge huishoudelijke ruimten. Het is niet bedoeld voor commerci- eel of industrieel gebruik. Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie betekenen.

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.2):

A3FE744CPJ,A3FE743CPJ

Energie- label Eierhou- der IJslade met deksel Gebruiker handlei- ding Garantie kaart

3- Productbeschrijving

Afbeeldingen van apparaten (Afb. 3) Opgelet: Verschillen Omwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in deze handleiding verschillen van uw model. model: HB20FPAAA 1 Deurrek 2 O.K.-temperatuurindicator (optioneel) 3 Vochtigheidsvak 4 Mijn Zone lade 5 Bovenste vriesvak lade 6 Onderste vriesvak lade 7 Glazen lade 8 Deurbalk 9 Mijn Zone glazen deksel 10 Vochtigheidslade glazen deksel 11 Lamp achteraan 12 Flessenrek 13 Glazen lade 14 Naamplaatje3- Productbeschrijving

model: A3FE743CPJ 1 Deurrek 2 O.K.-temperatuurindicator (optioneel) 3 Instelbare voetjes 4 Onderste vriesvak lade 5 Bovenste vriesvak lade 6 Mijn Zone lade 7 Mijn Zone glazen deksel 8 Glazen lade 9 Naamplaatje 10 Lamp achteraanNL

3- Productbeschrijving

model: A3FE744CPJ 1 Deurrek 2 O.K.-temperatuurindicator (optioneel) 3 bovenste vriesvak lade 4 Onderste vriesvak lade 5 Instelbare voetjes 6 Mijn Zone lade 7 Mijn Zone glazen deksel 8 Vochtigheidsvak 9 Vochtigheidslade glazen deksel 10 Flessenrek 11 Glazen lade 12 Naamplaatje 13 Lamp achteraan4- Bedieningspaneel

Bedieningspaneel (Afb. 4) Toetsen: A Diepvriezer temperatuurinstellingen B Diepvriezer temperatuurinstellingen C Mijn Zone instelling D Automatisch instelling modus en Vakan- tie functie aan/uit E Super-Cool functie aan/uit E Super-Freeze functie aan/uit G Paneelvergrendeling/ontgrendeling Indicatoren: a Temperatuur koelkast b Temperatuur diepvriezer c Mijn Zone functie d1 Vakantiefunctie d2 Automatisch instelmodus e Super-Cool functie f Super-Freeze functie g Paneel vergrendeling

5.1 Voor de eerste ingebruikname

▶ Verwijder alle verpakking, houd ze uit de buurt van kinderen en verwijder ze op een milieuvriendelijke wijze. ▶ Reinig de binnen- en buitenzijde van het apparaat met water en een zacht reinigings- middel voor u er etenswaren in plaatst. ▶ Nadat het apparaat genivelleerd en gereinigd is, moet u minimum 2 uur wachten voor u het aansluit op het elektrisch net. Zie sectie INSTALLATIE. ▶ Koel de vakken aan hoge instellingen voor u etenswaren in de koelkast of diepvriezer plaatst. De Super-Freeze functie helpt het vriesvak snel af te koelen. ▶ De temperatuur van de koelkast en diepvriezer worden automatisch ingesteld op 5°C en -18°C respectievelijk. Dit zijn de aanbevolen instellingen. Indien ingesteld kunt u deze temperaturen handmatig wijzigen. Raadpleeg de HANDMATIGE IN- STELLINGMODUS.

5.3 Het apparaat in- of uitschakelen

Het apparaat schakelt in zodra het wordt aangesloten op het elektrisch net. Wanneer het apparaat de eerste maal wordt ingeschakeld, wordt de reële temperatuur van het koelvak en vriesvak (“a” en “b”) wordt weergegeven. Het scherm knippert. Als de deuren gesloten zijn, schakelt het uit na 30 seconden. De paneelvergrendeling is mogelijk actief.

Het scherm schakelt automatisch uit 30 seconden nadat u een toets hebt ingedrukt. Het scherm wordt automatisch vergrendeld. Het licht automatisch op wanneer een toets wordt aangeraakt of een van de deuren/lade geopend wordt.

De knoppen op het bedieningspaneel zijn sensortoetsen die al reageren als u ze licht aan- raakt met de vinger. Opgelet: Voorinstellingen ▶ Het apparaat is vooraf ingesteld op de aanbevolen temperatuur van 5°C (koelkast) en -18°C (diepvriezer). In normale omstandigheden moet u een temperatuur instellen. ▶ De vooringestelde functie voor het Mijn Zone vak is Fruit & groeten. ▶ Als het apparaat ingeschakeld wordt na een ontkoppeling van het netwerk kan het tot 12 uur duren voor de correcte temperaturen worden bereikt. Maak het apparaat leeg voor u het uitschakelt. Om het apparaat uit te schakelen, moet u het netsnoer uit het stopcontact verwijderen.5- Gebruik

Wanneer een van de koelkast deuren langer dan 1 minuut geopend wordt, weerklinkt het deur open alarm. Het alarm kan worden uitgeschakeld door de deur te sluiten. Als de deur open wordt gelaten gedurende meer dan 7 minuten schakelt het licht in de koelkast auto- matisch uit en de verlichting van het bedieningspaneel schakelt automatisch uit.

5.7.1 Automatische instelmodus

Als u geen speciale vereisten hebt, raden we aan de Automatische instelmodus te gebruiken: In de Automatische instelmodus kan het apparaat de temperatuurinstelling automatisch aanpassen naar- gelang de omgevingstemperatuur en de temperatuur- wijziging in het apparaat. Deze functie volledig handen- vrij.

1. Ontgrendel het paneel door de toets "G" aan te ra-

ken als het vergrendeld is (Afb. 5.5).

2. Aanraaktoets “D” (Afb. 5.7.1-1).

3. Indicator "d2" licht op en de functie wordt inge-

schakeld (Afb. 5.7.1-2). Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie op- nieuw worden uitgeschakeld. Opgelet: Paneelvergrendeling Het bedieningspaneel wordt automatisch geblok- keerd tegen inschakeling als er geen knop gedu- rende 30 seconden wordt aangeraakt. Het be- dieningspaneel moet ontgrendeld zijn voor alle instellingen. ▶ Raak toets "G" aan gedurende 3 seconden om alle paneelelementen te blokkeren tegen inschake- ling (Afb. 5.5). De betrokken "d" indicator wordt nu weergegeven. ▶ Om te ontgrendelen, raakt u de knop opnieuw aan.

U moet een van deze twee methoden toepassen om het apparaat in te stellen: Opgelet: Conict met andere functies De temperatuur kan niet worden aangepast als een andere functie (Super Cool, Super Freeze, Holiday of Automatische instelmodus) ingeschakeld is of als het scherm ver- grendeld is. De overeenstemmende indicator knippert samen en er weerklinkt ook een geluidsignaal.

5.7.2 Handmatige instelmodus

Als u de temperatuur van het apparatuur handmatig wilt inschakelen voor specieke etenswaren kunt u de temperatuur instellen met de temperatuur insteltoets:NL

5.7.2.1 De temperatuur van de koelkast instellen

1. Ontgrendel het paneel door de toets "G" aan te ra-

ken als het vergrendeld is (Afb. 5.5).

2. Raak toets "A" (Koelkast) aan om het koelvak te se-

lecteren. De reële temperatuur in het koelvak wordt weergegeven (Afb. 5.7.2-1).

3. Raak de toets “A” (Koelkast) aan tot de gewens-

te temperatuurwaarde knippert (Afb. 5.7.2-2). Er weerklinkt een geluid iedere maal een toets wordt aangeraakt. De temperatuur stijgt in stappen van 1°C van minimum 1°C tot maximum 9°C. De opti- male temperatuur in de koelkast is 5°C. Koudere temperaturen resulteren in onnodig energiever- bruik.

4. Raak één van de toetsen "A" om te bevestigen, of

de instelling wordt automatisch bevestigd na 5 se- conden. De weergegeven temperatuur stopt met knipperen.

5.7.2.2 De temperatuur van de diepvriezer instellen

1. Ontgrendel het paneel door de toets "G" aan te ra-

ken als het vergrendeld is (Afb. 5.5).

2. Druk op knop "B" (Diepvriezer) om het vriesvak te

selecteren. De reële temperatuur in het vriesvak wordt weergegeven (Afb. 5.7.2-3).

3. Raak de toets “A” (Vriesvak) aan tot de gewenste

temperatuurwaarde knippert (Afb. 5.7.2-4). Er weerklinkt een geluid iedere maal een knop wordt ingedrukt. De temperatuur stijgt in stappen van 1°C van -15°C tot -24°C. De optimale temperatuur in de diepvriezer is -18°C. Koudere temperaturen resul- teren in onnodig energieverbruik.

4. Raak een toets aan behalve "B“ (Vriesvak) om te be-

vestigen, of de instelling wordt automatisch beves- tigd na 5 seconden. De weergegeven temperatuur stopt met knipperen.

Opgelet: Invloeden op temperaturen De interne temperaturen worden beïnvloed door de volgende factoren: ▶ Omgevingstemperatuur ▶ Regelmaat van het openen van de deur ▶ Hoeveelheid opgeborgen etenswaren ▶ Installatie van het apparaat5- Gebruik

Opgelet: Automatische uitschakeling De Super freeze functie wordt automatisch uitgeschakeld na 50 uur. De toepassing wordt dan bestuurd op de eerder ingestelde temperatuur.

5.9 Super-Freeze functie

Verse etenswaren moeten zo snel mogelijk volledig worden ingevroren. Dit bewaart de optimale voedings-waarde, het uiterlijk en smaak. De Super freeze functie versnelt het invriezen van verse etenswaren en be-schermt de al bewaarde etenswaren tegen ongewenst opwarmen. Als u een grote hoeveelheid etenswaren moet invriezen, is het aanbevolen de Super freeze functie 24 uur voor het gebruik in te stellen. Wanneer de functie begint, is de temperatuur lager dan 24 °c 1. Ontgrendel het paneel door de toets "G" aan te ra-ken als het vergrendeld is (Afb. 5.5). 2. Aanraaktoets “F” (Super-Freeze) (Afb. 5.9.-1). 3. Indicator "F" licht op en de functie wordt ingescha-keld (Afb. 5.9.-2).Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie opnieuw worden uitgeschakeld.5,9-15.9-2

5.8 “Super-Cool” functie

Schakel de "Super-Cool" functie in als een grotere hoeveelheid etenswaren moet worden bewaard (bij-voorbeeld na aankopen). De "Super-Cool" functie ver-snelt het koelen van verse etenswaren en beschermt de al bewaarde waren tegen ongewenst opwarmen. Wanneer de functie begint, is de temperatuur bijna +1°C.1. Ontgrendel het paneel door de toets "G" aan te ra-ken als het vergrendeld is (Afb. 5.5). 2. Aanraaktoets “E” (Super-Cool) (Afb. 5.8.-1).

3. Indicator """ licht op en de functie wordt ingescha-

keld (Afb. 5.8.-2).Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie opnieuw worden uitgeschakeld. 5.8-1 5.8-2 Opgelet: Automatische uitschakeling Deze functie wordt automatisch uitgeschakeld wanneer de functie langer dan 4 uur geduurd heeft.lsupe巾o -1l\ ＝｜竹 I\NL

5.10 Vakantiefunctie

Deze functie stelt de temperatuur van de koelkast per- manent in op 17°C. Dit biedt de mogelijkheid de deur van de lege koelkast gesloten te laten zonder dat dit geurtjes of schimmel veroorzaakt - tijdens een langdurige afwezigheid (bijv. tijdens een vakantie). Het vriesvak kan vrij geworden ingesteld.

1. Ontgrendel het paneel door de toets "G" aan te ra-

ken als het vergrendeld is (Afb. 5.5).

2. Aanraaktoets “D” (Automatische instelmodus)

gedurende 3 seconden (Afb. 5.10). Indicator "d1" licht op en de functie wordt ingeschakeld. Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie opnieuw worden uitgeschakeld.

Het koelvak is uitgerust met een Mijn Zone vak (Afb. 5.11). De volgende functies zijn beschikbaar:

5.11.2 Functie 0°C Vers

Deze functie stelt de temperatuur in de Mijn Zone lade in op 0 °C. Geschikt om verse etenswaren zoals vlees of instant producten te bewaren. . De meeste etenswaren blijven vers bij een temperatuur van 0°C, maar niet ingevroren. Opgelet: Fruit & groenten functie Fruit dat gevoelig is aan kou zoals ananas, avocado, bananen, grapefruit en groenten zoals aardappelen, aubergines, bonen, komkommers, courgettes en tomaten en kaas mogen niet worden bewaard in de Mijn Zone lade.

5.11.1 Functie Fruit & Groenten.

Deze functie is geschikt om vers fruit en groenten te bewaren.

Opgelet: 0°C Vers functie ▶ Omwille van uiteenlopende hoeveelheden water in vlees vriezen sommige vleeswa- ren met meer vocht aan temperaturen van minder dan 0 °C. Om die reden moet vlees dat wordt afgesneden worden bewaard in het Mijn Zone vak aan een tempera- tuur van min. 0°C. wAA肌川ING! In de Vakantiefunctie w o rdt de instelling van de "Fruit&Veg, Quick cool, 0°C fresh" pictogrammen in Myzone uitgeschakeld en de temperatuur van Myzone kan niet worden aangepast. Het koelvak en Myzone verschijnen in de vorige instelling wanneer u de vakantiefunctie verlaat.5- Gebruik

5.11.4 Selecteer functie voor Mijn Zone vak

1. Ontgrendel het paneel door de toets "G" aan te

raken als het vergrendeld is (Afb. 5.5)

2. Raak de toets “C” (Koelkast) aan tot de gewenste

functie "C" knippert (Afb. 5.11.4).

3. Na een aantal seconden licht indicator "C" perma-

nent op en de instelling wordt bevestigd.

5.12 VOCHTIGHEIDSVAK

De vochtigheidsgraad van de lade kan worden aange- past (schuif het schuifblok naar links om het vochtig- heidsniveau te verlagen en in de omgekeerde richting om de vochtigheidsgraad te verhogen).

5.11.3 Q-Cool (Quick-Cool)

Deze functie biedt de mogelijkheid drank in blikjes snel af te koelen. De temperatuur in het Mijn Zone vak is ingesteld op +2 °C.

5.13.1 Opslaan in het koelvak

▶ Houd de temperatuur van uw koelkast lager dan 5°C. ▶ Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voor u ze be- waart in het apparaat. ▶ Etenswaren die in de koelkast worden bewaard moeten gewassen en gedroogd wor- den voor u ze opbergt ▶ De etenswaren die u wilt bewaren moeten correct worden afgedicht om geurtjes en wijzigingen in de smaak te vermijden. ▶ Bewaar geen al te grote hoeveelheden etenswaren. U moet ruimte tussen de etens- waren laten zodat de koude lucht kan circuleren voor een beteren en meer homo- gene koeling. ▶ De etenswaren die u dagelijks eet, moeten vooraan op de lade worden bewaard. ▶ Laat een opening tussen etenswaren en de interne wanden om lucht te laten cir- culeren. Plaats zeker geen etenswaren tegen de achterwand: etenswaren kunnen bevriezen tegen de achterwand. Vermijd direct contact van de etenswaren (in het bijzonder olierijke of zure etenswaren) met de interne voering want olie/zuur kan de interne voering eroderen. Verwijder olie/zuurresten als u ze opmerkt. ▶ Ingevroren etenswaren kunnen zacht worden ontdooid in het koelvak. Dit bespaart Opgelet: Mijn Zone lade ▶ Eén van de drie functies van het Mijn Zone vak moet altijd ingeschakeld zijn ▶ Om de temperatuur van het koelvak te verminderen, kunt u de Q-Cool functie ge- bruiken. Om ze te verhogen, kunt u de Fruit & Groenten functie gebruiken.NL

energie. ▶ Het verouderingsproces van fruit en groenten zoals courgettes, meloenen, papaja, ba- nanen, ananas, etc. kan worden versneld in de koelkast. Om die reden is het niet aan- bevolen ze in de koelkast te bewaren. Hoewel, het rijpen van groen fruit kan gedurende een bepaalde periode worden bevorderd. Uien, look, gember en andere wortelgroenten moeten ook bij kamertemperatuur worden bewaard. ▶ Onaangename geurtjes in de koelkast zijn een teken dat er iets gemorst is en dat ze moet gereinigd worden. Zie ZORG EN REINIGING. ▶ Andere etenswaren moeten in andere plaatsen worden bewaard, naargelang hun eigen- schappen (Afb.: 5.13.1). 1 Gepekelde etenswaren, etenswaren in blik, etc. 2 Boter, kaas, eieren, kruiden, etc. 3 Vleesproducten, snacks, etc. 4 Wijn, champagne, etc. 5 Eieren, blikjes, kruiden, etc. 6 Pasta, melk, tofu, zuivel, etc. 7 VOCHTIGHEIDSVAK: salades, fruit & groenten 8 Drank en etenswaren in essen. 9 Mijn Zone lade Fruit. groenten. salade (Fruit & groeten) Etenswaren in blik (Q-Cool) Rauwe verse etenswaren (0°C Fresh) Gepekelde etenswaren, etenswaren in blik, etc. Boter, kaas, eieren, kruiden, etc. Vleesproducten, snacks, pasta, etc. Pasta, melk, tofu, zuivel, etc. Eieren, blikjes, kruiden, etc. Drank en etenswaren in essen. Mijn Zone lade Fruit. groenten. salade (Fruit & groeten) Etenswaren in blik (Q-Cool) Rauwe verse etenswaren (0°C Fresh) 1 Gepekelde etenswaren, etenswaren in blik, etc. 2 Boter, kaas, eieren, kruiden, etc. 3 Vleesproducten, snacks, etc. 4 Wijn, champagne, etc. 5 Eieren, blikjes, kruiden, etc. 6 Pasta, melk, tofu, zuivel, etc. 7 VOCHTIGHEIDSVAK: salades, fruit & groenten 8 Drank 9 en etenswaren in essen.

5.13.3 Wanneer u commercieel ingevroren etenswaren wilt bewaren, moet u de vol-

gende richtlijnen volgen: ▶ Volg altijd de richtlijnen van de producent met betrekking tot de bewaartijden van de etenswaren. Respecteer deze richtlijnen! ▶ Probeer de tijdsduur tussen de aankoop en het opbergen zo kort mogelijk te houden om de kwaliteit te handhaven. ▶ Koop ingevroren etenswaren die werden bewaard aan een temperatuur van -18°C of lager. ▶ Vermijd etenswaren te kopen met ijs of vorst op de verpakking - Dit wijst erop dat de producten op zeker moment gedeeltelijk ontdooid en opnieuw ingevroren werden - temperatuurstijgingen beïnvloeden de kwaliteit van de etenswaren.

5.13.2 Bewaring in het vriesvak

▶ Handhaaf de temperatuur in het vriesvak op -18°C. ▶ 24 uur voor het invriezen, moet u de Super-Freeze functie inschakelen; voor kleine hoeveelheden etenswaren is 4-6 uur voldoende. ▶ Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voor u het opbergt in het vriesvak. ▶ Etenswaren die in kleine porties verdeeld zijn, zullen sneller invriezen en eenvoudi- ger zijn om te ontdooien en te bereiden. Het aanbevolen gewicht voor elke portie is minder dan 2,5kg ▶ Het is beter etenswaren te verpakken voor u ze in het vriesvak plaatst. De buitenzij- de van de verpakking moet droog zijn om te voorkomen dat ze aan elkaar zouden plakken. Verpakkingsmateriaal moet vrij zijn van geurtjes en luchtdicht of niet-giftig zijn. ▶ Om te voorkomen dat de bewaarperioden verstrijken, moet u de invriesdatum, tijds- limiet en de naam van de etenswaren noteren op de verpakking in overeenstem- ming met de bewaarperioden van verschillende etenswaren. ▶ WAARSCHUWING!: Zuur, basen, zout, etc. kunnen de interne oppervlakte van de diepvriezer beschadigen. Plaats geen etenswaren met deze stoen (bijv. zeevis) rechtstreeks op de interne wand. Zoutwater in de diepvriezer moet onmiddellijk worden gereinigd. ▶ U mag de opslagduur van de etenswaren die wordt aanbevolen door de fabrikanten niet overschrijden. Verwijder uitsluitend de vereiste hoeveelheid etenswaren uit de diepvriezer. ▶ Verbruik de ontdooide etenswaren in een korte periode. Ontdooide etenswaren mogen niet opnieuw worden ingevroren als ze bereid werden. ▶ Plaats geen overdreven hoeveelheden verse etenswaren in het vriesvak. Raadpleeg de capaciteit van de diepvriezer - Zie TECHNISCHE GEGEVENS of informatie op het naamplaatje. ▶ Etenswaren kunnen in het vriesvak worden bewaard aan een temperatuur van mini- mum -18°C gedurende 2 tot 12 maanden, afhankelijk van de eigenschappen (bijv. vlees: 3-12 maanden, groenten: 6-12 maanden) ▶ Wanneer u verse etenswaren invriest, moet u contact vermijden met al ingevroren etenswaren. Dooirisico! 20NL

Energiebesparing tips ▶ Zorg ervoor dat het apparaat correct geventileerd is (zie INSTALLATIE). ▶ U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebron- nen (bijv. fornuizen, verwarming). ▶ Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik verhoogt hoe lager de temperatuur van het apparaat wordt ingesteld. ▶ Functies zoals SUPER-FREEZE of SUPER FREEZE verbruiken meer energie. ▶ Laat warme etenswaren afkoelen voor u ze in het apparaat plaatst. ▶ Open de deur van het apparaat zo weinig en zo kort mogelijk. ▶ Vul het apparaat niet te veel op zodat u de luchtstroom niet belemmert. ▶ Vermijd lucht in de verpakking van de etenswaren. ▶ Houd de afdichtingen van de deuren schoon zodat de deur altijd correct sluit. ▶ Ontdooi de ingevroren etenswaren in het koelvak.7- Gereedschap

De koelkast is uitgerust met een meervoudig lucht- stroomsysteem waarmee koude lucht doorheen alle laden stroomt (Afb. 7.1). Dit helpt een gelijke tempera- tuur te handhaven om zeker te zijn dat uw etenswaren langer verser worden gehouden.

7.2 Instelbare voetjes

De hoogte van de laden kan worden aangepast naar- gelang uw bewaarbehoeften.

1. Om een lade te verplaatsen, moet u ze eerst ver-

wijderen door de achterzijde omhoog op te tillen (1) en het te verwijderen (2) (Afb. 7.2).

2. Om ze opnieuw aan te brengen, plaatst u ze op de

beugels op beide zijden en duw ze volledig naar achter tot de achterzijde van de lade in de sleuven aan de zijkant

7.3 Verwijderbare deurrekken

De deurrekken kunnen worden verwijderd voor het rei- nigen: Plaats uw handen op beide zijden van het rek en til het omhoog (1) en verwijder ze (2) (Afb. 7.3). Om het deurrek in te voeren, worden de bovenstaande stappen uitgevoerd in de omgekeerde volgorde.

Voor het gebruik en de instelling van het Mijn Zone vak (Afb. 7.4) moet u de sectie GEBRUIK raadplegen (Mijn Zone vak).

Opgelet: Laden Zorg ervoor dat alle uiteinden van een lade genivelleerd zijn. Opgelet: Verschillen naargelang model Omwille van de verschillende modellen is het mogelijk dat uw product niet voorzien is van alle functies. Raadpleeg het hoofdstuk PRODUCTBESCHRIJVING.NL

De diepvriesladen (Afb. 7.8) kunnen recht en volledig worden verlengd. Ze worden gemonteerd op eenvou- dige rollende telescopische lopers zodat u de ingevro- ren etenswaren op comfortabele wijze kunt bewaren en verwijderen. Dankzij het automatische sluitmecha- nisme van de deur kunt u de etenswaren gemakkelijk hanteren en energie besparen.

cator De OK-temperatuurindicator (Afb. 7.5) kan worden gebruikt om temperaturen te bepalen van minder dan +4°C. Verlaag de temperatuur stapsgewijs als het te- ken niet "OK" aangeeft.

7.6 Verwijderbare diepvrieslade

Om de lade te verwijderen, moet u ze volledig uittrek- ken (1), optillen en verwijderen (2) (Afb. 7.6). Om de lade in te voeren, worden de bovenstaande stappen uitgevoerd in de omgekeerde volgorde.

7.7 Verwijderbare verbindingsstaaf

De staaf kan worden verwijderd na verwijdering van de bovenste vrieslade (Afb. 7.7):

2. Herhaal stap 1 aan de andere zijde.

3. Verwijder (3) de verbindingsstaaf (B).

Om de verbindingsstaaf in te voeren, worden de bo- venstaande stappen uitgevoerd in de omgekeerde volgorde.

WAARSCHUWING! U mag de laden niet overbelasten: Max. last van elke lade: 35 kg!. Opgelet: OK Sticker Als het apparaat ingeschakeld is, kan het tot 12 uur duren tot de correcte temperaturen worden bereikt.7- Gereedschap

7.10 Wijnrek & Eirek

2. Volg de vorm om wijn te plaatsen (Afb. 7.10-1)

3. De omgekeerde zijde dient voor eieren (Afb. 7.10- 2)

Het interne LED-licht schakelt in wanneer de deur geopend is. De prestatie van de lichten wordt niet beïnvloed door de instellingen van andere apparaten.

7.12 Vouwbaar essenrek

(model:HB20FPAAA ,A3FE744CPJ ) Voor normaal gebruik:

1. Trek de beugels van het essenrek naar beneden

2. Voer de essen in het rek (Afb. 7.12-2).

Wanneer u het niet gebruikt, kunt u het essenrek op- vouwen om ruimte te besparen.

7.13 VOCHTIGHEIDSVAK

(model:HB20FPAAA ,A3FE744CPJ ) Voor het gebruik en de instelling van het VOCHTIG- HEIDSVAK compartiment (Afb. 7.12) moet u de sectie GEBRUIK raadplegen (VOCHTIGHEIDSVAK).

1. Vul de lade 3/4 vol water, sluit met het deksel en

plaats het in het vriesvak (Afb. 7.9-1).

2. Draai de ijsblokjeslade lichtjes of houd het onder

stromend water om de ijsblokjes los te maken (Afb. 7.9-2). 7.9-1 7.9-2 WAARSCHUWING! Zorg ervoor dat het totale gewicht van de essen niet meer is dan 10 kg.NL

8- Zorg en reiniging

▶ Houd de pakking van de deur altijd schoon. ▶ Reinig de binnenzijde en de behuizing van het apparaat met een spons in warm water en een neutraal reinigingsmiddel (Afb. 8.1). ▶ Spoel en droog met een zachte doek. ▶ U mag geen van de onderdelen van het apparaat wassen in de vaatwasmachine. ▶ Reinig de accessoires enkel met warm water en een zacht, neutraal wasmiddel. ▶ Laat het apparaat minimum 5 minuten rusten voor u het apparaat herstart want dit kan de compressor beschadigen.

De koelkast en diepvriezer ontdooien automatisch; er is geen handmatige bewerking no- dig.

8.3 De LED-lampen vervangen

De lamp gebruikt de LED als haar lichtbron, met een laag energieverbruik en een lange levensduur. Als u iets abnormaal opmerkt, kunt u contact opnemen met de klantendienst. Zie KLANTENDIENST.

Reinig het apparaat als er slechts een kleine hoeveelheid of geen etenswaren opgeborgen zijn. Het apparaat moet elke vier weken worden gereinigd voor een goed onderhoud en om de geurtjes van slecht opgeslagen etenswaren te voorkomen. WAARSCHUWING! ▶ Reinig het apparaat niet met harde borstels, draadborstels, oplospoeder, petroleum, amylacetaat, aceton en gelijkaardige organische oplossingen, zuur of alkalische op- lossingen. Gebruik speciaal koelkast reinigingsmiddel om schade te vermijden. ▶ Spray niet op het apparaat of spoel het niet voor de reiniging. ▶ Gebruik geen waterspray of stoom om het apparaat te reinigen. ▶ Reinig de koude glazen platen niet met warm water. Plotse temperatuurwijzigingen kunnen het glas doen breken. ▶ Raak de binnenzijde van vriesvak niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak. ▶ Bij opwarming moet u de toestand van ingevroren etenswaren controleren. WAARSCHUWING! Ontkoppel het apparaat van het elektrisch net voor de reiniging. WAARSCHUWING! U mag de LED-lamp niet zelf vervangen. Ze mag enkel worden vervangen door de fabri- kant of de geautoriseerde service agent.8- Zorg en reiniging

8.4 Verwijderbare secundaire deurpak-

kingen Er zijn zes secundaire deurpakkingen op de bovenste en onderste lade van de diepvriezer.

1. Zoek de vijf aangeduide deurpakkingen op de bo-

venste en onderste diepvrieslade (Afb. 8.4-1).

2. Zorg ervoor dat de gebogen sleuven van de pak-

king naar binnen zijn gericht wanneer u ze beves- tigt (Afb. 8.4-2.).

3. Zoek de onderste pakking van de bovenste lade

zoals aangegeven (Afb. 8.4-3).

4. Zorg ervoor dat de gebogen sleuf van deze pak-

king naar beneden zijn gericht wanneer u ze be- vestigt (Afb. 8.4-4.). U ontvangt deze pakkingen samen met de roterende deur / ladepakkingen via de klantendienst (zie garan- tiekaart).

8.5 Niet gebruikt gedurende een lange periode

Als het apparaat gedurende een lange periode niet zal worden gebruikt en u gebruikt de vakantiefunctie van de koelkast niet: ▶ Verwijder de etenswaren. ▶ Ontkoppel het netsnoer. ▶ Reinig het apparaat zoals hierboven beschreven. ▶ Houd de deur en diepvriesladen open om de onaangename geurtjes te voorkomen.

8.6 Het apparaat verplaatsen

1. Verwijder alle etenswaren en ontkoppel het apparaat.

2. Beveilig de laden en andere bewegende onderdelen in de koelkast en de diepvriezer

3. U mag de koelkast niet meer dan 45° kantelen om schade aan het koelsysteem te

vermijden. De lamp gebruikt de LED als haar lichtbron, met een laag energieverbruik en een lange levensduur. Als u iets abnormaal opmerkt, kunt u contact opnemen met de klantendienst. Zie KLANTENDIENST. Opgelet: Uitschakelen Schakel het apparaat enkel uit als het absoluut noodzakelijk is. WAARSCHUWING! ▶ U mag het apparaat niet bij de handvatten dragen. ▶ Plaats het apparaat nooit horizontaal op de grond.NL

Probleem Mogelijke oorzaak Mogelijke oplossing De compressor werkt niet.

• De stekker is niet ingevoerd in het stopcontact.

• Voer de stekker in het stopcon- tact.

• Het apparaat is ingesteld in de ont- dooicyclus.

• Dit is normaal voor een automa- tisch ontdooiend apparaat. Het apparaat draait regelmatig of ge- durende een te lan- ge periode.

• De interne en externe tempera- tuur is te hoog.

• In dat geval is het normaal dat het apparaat langer draait.

• Het apparaat is al een zekere peri- ode uitgeschakeld.

• Het duurt gewoonlijk 8 tot 12 uur tot het apparaat volledig afkoelt.

• Een deur/lade van het apparaat is niet stevig gesloten.

• Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond is geplaatst en dat er geen etenswaren of container de deur blokkeert.

• De deur/lade is te vaak of te lang geopend.

• Open de deur/lade niet te vaak.

• De temperatuurinstelling van het vriesvak is te laag.

• Stel de temperatuur hoger in tot de geschikte koelkasttempera- tuur bereikt is. Het duurt 24 uur tot de koelkasttemperatuur sta- biel wordt.

• De pakking van de deur/lade is vuil, versleten, gebarsten of stemmen niet overeen.

• Reinig de deur/lade of laat ze ver- vangen door de klantendienst.

• De vereiste luchtcirculatie is niet gegarandeerd.

• Zorg voor voldoende ventilatie. De binnenzijde van de koelkast is vuil en/of stinkt.

• De binnenzijde van de koelkast moet worden gereinigd.

• Reinig de binnenzijde van de koel- kast.

• Er zijn etenswaren met een sterke geur opgeborgen in de koelkast.

Veel van de voorkomende problemen kunt u zelf oplossen zonder specieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST. WAARSCHUWING! ▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact. ▶ Elektrische apparaten mogen uitsluitend door gekwaliceerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade ver- oorzaken. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwaliceerde personen om ieder risico uit te sluiten.9- Probleemoplossen Probleem Mogelijke oorzaak Mogelijke oplossing Het is onvoldoende koud binnen in het apparaat.

• De temperatuur is te hoog inge- steld.

• Stel de temperatuur opnieuw in.

• Te warme etenswaren werden op- geslagen.

• Laat de etenswaren altijd goed af- koelen voor u ze opbergt.

• Te veel etenswaren in een keer op- geslagen.

• Berg altijd kleine hoeveelheden etenswaren op.

• De etenswaren werden te dicht bij elkaar geplaatst.

• Laat een opening tussen verschil- lende etenswaren om de lucht te laten circuleren.

• Een deur/lade van het apparaat is niet stevig gesloten.

• Open de deur/lade niet te vaak. Het is te koud in het apparaat

• De temperatuur is te laag inge- steld.

• Stel de temperatuur opnieuw in.

• De Power-Freeze functie is inge- schakeld of draait te lang.

• Schakel de Power Freeze functie uit. Vochtvorming op de binnenzijde van het koelvak.

• Het klimaat is te warm en te voch- tig.

• Verhoog de temperatuur.

• Een deur/lade van het apparaat is niet stevig gesloten.

• Open de deur/lade niet te vaak.

• Voedselcontainers of vloeistoen zijn open gelaten.

• Laat warme etenswaren afkoelen tot kamertemperatuur en dek de etenswaren en vloeistoen af. Vocht accumu- leert op de bui- tenzijde van de koelkast of tussen de deuren/deur en de lade.

• Het klimaat is te warm en te voch- tig.

• Dit is normaal in een vochtig kli- maat en zal veranderen wanneer de vochtigheidsgraad daalt.

• De deur/lade is niet stevig geslo- ten. De koude lucht in het apparaat en de warme lucht buiten conden- seert.

• Zorg ervoor dat de deur/lade vol- ledig gesloten is. Veel ijs en vorst in het vriesvak.

• De etenswaren werden niet cor- rect verpakt.

• U moet de etenswaren altijd goed verpakken.

• Een deur/lade van het apparaat is niet stevig gesloten.

• Open de deur/lade niet te vaak.

• De pakking van de deur/lade is vuil, versleten, gebarsten of stemmen niet overeen.

• Breng de laden, deurrekken of in- terne containers opnieuw aan zo- dat de deur/lade kan sluiten. Het apparaat maakt abnormaal lawaai.

• Het apparaat staat niet op een vlakke ondergrond.

• Stel de voeten in om het apparaat te nivelleren.

• Het apparaat komt in contact met een aanpalend voorwerp.

• Verwijder objecten rond het ap- paraat. 28NL

Probleem Mogelijke oorzaak Mogelijke oplossing U moet een licht geluid horen, ge- lijkaardig aan dat van stromend water.

• Dit is normaal. • - U zult een alarm- signaal horen.

• De koelvak staat open. • Sluit de deur of schakel het alarm handmatig uit. U zult een zacht gezoem horen

• Het anti-condensatiesysteem werkt.

• Dit voorkomt condensatie en is normaal. De interne verlich- ting of het koelsys- teem werkt niet.

• De stekker is niet ingevoerd in het stopcontact.

• Voer de stekker in het stopcon- tact.

• De voeding is niet intact. • Controleer de elektrische toevoer naar de kamer. Bel het lokale elek- triciteitsbedrijf!

• De LED lamp is defect. • Bel de service om de lamp te ver- vangen. De zijkanten van de kast en deurs- trip kunnen warm worden.

In het geval van een stroompanne zullen de etenswaren ongeveer 16 uur koud blijven. Volg deze tips tijdens een langdurige stroomonderbreking, in het bijzonder in de zomer: ▶ Open de deur/lade zo weinig mogelijk. ▶ Plaats geen bijkomende etenswaren in het apparaat tijdens een stroomonderbre- king. ▶ Als een stroomonderbreking vooraf wordt aangekondigd en de onderbreking langer dan 16 uur zal duren, kunt u op voorhand ijs maken en het in een container plaatsen boven in het koelvak. ▶ Na de onderbreking moeten de etenswaren onmiddellijk worden geïnspecteerd. ▶ Aangezien de temperatuur in de koelkast zal stijgen tijdens een stroomonderbreking of een andere panne zal de bewaartijd en de kwaliteit van de etenswaren verminde-ren. Alle etenswaren die ontdooien snel moeten worden verbruikt of bereid en op-nieuw ingevroren (indien geschikt) om gezondheidsrisico's te voorkomen. Opgelet: Geheugenfunctie tijdens stroompanne Na herstel van de stroom blijft het apparaat met dezelfde instellingen werken die wer- den ingesteld voor de stroompanne.10- Installatie

▶ Verwijder het apparaat uit de verpakking. ▶ Verwijder alle verpakkingsmateriaal.

10.2 Milieuomstandigheden

De kamertemperatuur moet altijd tussen 10°C en 43°C zijn aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van warmte-uitstralende apparat en (ovens, koelkasten) zonder isolatie.

10.3 Deur omkeerbaarheid

(Enkel model A3FE743CPJ, A3FE744CPJ) Voor het apparaat permanent geïnstalleerd wordt, moet u de correcte positie van de deurscharnier controleren. Indien noodzakelijk, zie sectie DEUR OMKEREN.

Vereiste plaats wanneer de deur geopend is (Afb. 10.4): WAARSCHUWING! ▶ Het apparaat is zwaar. Draag het altijd met twee personen. ▶ Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieu- vriendelijke wijze.

10.5 Ventilatie doorsnede

Om het apparaat voldoende te ventileren uit veilig- heidsredenen moet de informatie van de vereiste ven- tilatie doorsnede worden gerespecteerd (Afb. 10.5).

Als de deuren niet genivelleerd zijn kan dit als volgt worden opgelost:

10.6.1 Instelbare voetjes gebruiken

Draai de instelbare voetjes in de richting van de pijl (Afb. 10.6-1) om het voetje omhoog of omlaag in te stellen.

10.6.2 Afstandshouders gebruiken

▶ Open de bovenste deur en til ze op. ▶ Klem de afstandshouder (in de accessoire zak) zorgvuldig de witte plastic ring van het middelste scharnier met de hand of met gereedschap zoals een tang (Afb. 10.6-2). Maak krassen of deuken in de deur. 10.6-1

10.5 Het apparaat uitlijnen

Het apparaat moet op een vlakke en stevige onder- grond worden geplaatst.

1. Kantel de koelkast lichtjes naar achter (Afb. 10.5).

2. Stel de voeten in op het gewenste niveau.

3. De stabiliteit kan worden gecontroleerd door

zachtjes te kloppen op de diagonale hoeken. De lichte bewegingen moeten hetzelfde zijn in beide richtingen. Zo niet kan het kader vervormen; dit kan resulteren in lekken in de deurpakkingen. Een lage tendens naar achter vereenvoudigt het slui- ten van de deur. max 45°

Opgelet: Nivellering Het is mogelijk dat de deuren van de koelkast in de toekomst niet langer genivelleerd zijn omwille van het gewicht van de bewaarde etenswaren. In dat geval moet u ze instel- len in overeenstemmen volgens de bovenstaande methode. 10.6-210- Installatie

WAARSCHUWING! Om risico's te vermijden, moet een beschadigd netsnoer worden vervangen door de klantendienst (zie garantiekaart). Wanneer u het apparaat plaatst, moet u ervoor zorgen dat het netsnoer niet geklemd of beschadigd wordt. Plaats geen meervoudige draagbare stekkers-stopcontacten of draagbare voedingen aan de achterzijde van het apparaat plaatsen. Zorg ervoor dat u geen brand veroorzaakt door brandbaar materiaal te ontsteken.

10.8 Elektrische verbinding

Voor elke aansluiting moet u controleren of: ▶ het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje. ▶ het stopcontact geaard is en geen multi-stekker of verlengsnoer is. ▶ de stekker en het stopcontact overeenstemmen. Voer de stekker in een correct geïnstalleerd stopcontact bij u thuis.

De onderhoudsvrije smeerolie bevindt zich in de cap- sule van de compressor. Deze olie kan doorheen de af- gesloten leidingen stromen als het apparaat gekanteld wordt tijdens transport. Voor u het apparaat aansluit op het elektrisch net moet u 2 uur (Afb. 10.7) wachten zodat de olie in de capsule kan stromen. 2 h 10.7NL

Voor u het apparaat aansluit op het elektrisch net moet u controleren of de zwaairichting van de deur moet gewijzigd worden van rechts (zoals geleverd) naar links als dit vereist is voor de locatie en het gebruik van de installatie. WAARSCHUWING! ▶ Het apparaat is zwaar. Het omkeren van de deur moet door twee personen worden uitgevoerd. ▶ Voor elke bewerking moet u eerst de stekker uit het stopcontact verwijderen. ▶ U mag het apparaat niet meer dan 45° kantelen om schade aan het koelsysteem te voorkomen.1. Gebruik de correcte werktuigen.2. Verwijder de stekker uit het stopcontact.3. Verwijder de vijf schroeven waarmee het voorpa-neel (1) wordt bevestigd en verwijder het paneel (2). Verwijder het kleine deksel van het voorpaneelvan links naar rechts.4. Ontkoppel het verbindingskabel5. Verwijder het deksel van het bovenste scharnier(1) en schroef de bovenste scharnier (drie schroe-ven) los aan rechterzijde (2).6. Til de losse deur voorzichtig van de onderstescharnier.7. Draai de deur om, schroef het deksel (1) en dedeurstop (2) met de bevestiging (3) los. 8. Verwijder het onderste scharnier los van de bo-venste deur.9. Wijzig de posities van de afdichtpluggen en deschroef op de zijkant.10. Verander de deurstop van de huidige positie naar de andere zijde

Montage stappen (Afb. 10.9):

11. Neem het nieuwe onderste scharnier van de bo-

venste deur uit de accessoire tas en schroef het op links op de koelkast.

Til de bovenste deur voorzichtig op de onderste scharnier zodat de spil op de scharnierbeugel past.

13. Verwijder het bovenste scharnier uit de acces-

soire zak. Plaats de verbindingskabel door het bovenste scharnier en bevestig het bovenste scharnier met de drie schroeven links op de koel- kast.

Plaats de scharnier afdekking (geleverd in de ac- cessoire zak) over het scharnier.

Voer de aansluitkabel in en breng hem aan in de opening.

16. Vervang het voorpaneel en bevestig het met de

vijf schroeven. Nadat de deur gewijzigd is, moet u controleren of de deurafdichtingen correct aan

gebracht zijn op de behuizing en dat alle schroe- ven correct aangeschroefd zijn.

Totaal brutovolume (L)Nettovolume (L)Spanning / FrequentieInvoervermogen (W)Invoerspanning (A)Hoofdzekering (A)Koelmiddel/hoeveelheidAfmetingen (H/B/D in mm)

11.1 Productche conform regel EU Nr. 1060/2010

Handelsmerk HaierModelidenticatieCategorie van het modelKoelkast-diepvriezer Ener gie eciëntieklasse A++ Jaarlijks energieverbruik (kWu/jaar) Opslagvolume koelen (L)Opslagvolume vriezen (L)Ster classicatieTemperatuur van andere vakken > 14°C Niet van toepassingVorstvrij systeem Beveiliging tegen stroompanne (h) Vriesvermogen (kg/24u)Klimaatklasse Dit apparaat is bedoeld voor ge bruik bij een temperatuur tussen 10°C en 43°C.SN/N/ST/TAkoestische geluidsemissies in de lucht (db(A) re 1pW)ConstructietypeVrijstaand op basis van standaardtestresultaten voor 24 uur. Het reële energieverbruik hangt af van het gebruik van het apparaat en waar het zich bevindt.

11.3 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

11.2 Bijkomende technische gegevens

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOPLOSSEN controleren. Als u daar geen oplossing vindt, kunt u contact opnemen met ▶ uw lokale verdeler of ▶ de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar uw service claim kunt activeren. Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben. De informatie staat vermeld op het naamplaatje. Model ____________________ Serienr. _____________________ Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa: Europese Haier adressen Land* Postadres Land* Postadres Italië Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIË Frankrijk Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKRIJK Spanje Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE België-FR België-NL Nederland Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIË Duitsland Oostenrijk Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND Polen Tsjechië Hongarije Griekenland Roemenië Rusland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN Verenigd Koninkrijk Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

*Voor meer informatie verwijzen wij naar www.haier.com 36NL Europese Haier adressen Land* Postadres Land* Postadres Italië Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIË Frankrijk Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKRIJK Spanje Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE België-FR België-NL Nederland Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIË Duitsland Oostenrijk Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND Polen Tsjechië Hongarije Griekenland Roemenië Rusland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN Verenigd Koninkrijk Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
