GEBRUIKSAANWIJZING DSX-S100, DSX-S300 SONY
Gebruiksaanwijzing NL
Uit veiligheidsoverwegingen moet dit apparaat in het dashboard van de auto geïnstalleerd worden. Raadpleeg de bijgeleverde handleiding voor installatie/aansluitingen voor meer informatie over de installatie en aansluitingen.
De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiging voor EMC en productsafety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service/garantie documenten.
Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen)
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
ZAPPIN is een handelsmerk van Sony Corporation.
"WALKMAN" en het "WALKMAN"-logo zijn gedeponeerde handelsmerken van Sony Corporation.
Windows Media en het Windows-logo zijn handelsmerken of gedeponeerde handelsmerken
van Microsoft Corporation in de Verenigde Staten en/of andere landen.
iPod is een handelsmerk van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.
MPEG Layer-3 audio-codeertechnologie en -patenten gebruikt onder licentie van Fraunhofer IIS en Thomson.
Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.
Inhoudsleveranciers gebruiken de technologie voor beheer van digitale rechten voor Windows Media die in dit apparaat is opgenomen ("WM-DRM"), om de integriteit van hun inhoud te beschermen ("Beschermde inhoud"), zodat hun intellectuele eigendomsrechten, waaronder copyright, op dergelijke inhoud niet onrechtmatig worden gebruikt. Dit apparaat gebruikt WM-DRM-software om Beschermde inhoud ("WM-DRM-software") te kunnen afspelen. Als de bescherming van de WM-DRM-software in dit apparaat in gevaar is gebracht, kunnen eigenaars van Beschermde inhoud ("Eigenaars van beschermde inhoud") Microsoft verzoeken om het recht van de WM-DRM-software om verdere licenties op te halen voor het kopiëren, weergeven en/of afspelen van Beschermde inhoud, in te trekken. Het intrekken van dergelijke rechten heeft geen invloed op de mogelijkheid om niet-beschermde inhoud af te spelen met de WM-DRM-software. Er worden een lijst met ingetrokken WM-DRM-software naar uw apparaat verzonden wanneer u een licentie voor Beschermde inhoud downloadt van het internet of vanaf een computer. Microsoft kan, in combinatie met een dergelijke licentie, ook lijsten met ingetrokken software naar uw apparaat downloaden uit naam van de Eigenaars van beschermde inhoud.

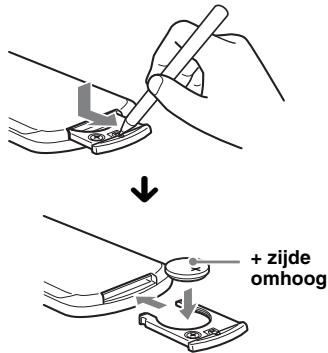

Opmerking over de lithiumbatterij
Stel de batterij niet bloot aan extreem hoge temperaturen, zoals direct zonlicht, vuur, enzovoort.
Zorg ervoor dat u de functie voor automatisch uitschakelen instelt (pagina 19).
Hiermee wordt het apparaat na de ingestelde tijdsduur automatisch volledig uitgeschakeld nadat u het apparaat hebt uitgeschakeld. Zo voorkomt u dat de accu leegraakt.
Als u de functie voor automatisch uitschakelen niet instelt, houdt u (SOURCE/OFF) ingedrukt totdat het scherm verdwijnt wanneer u het contactslot uitzet.
Aan de slag
Het apparaat opnieuw instellen 6
De DEMO-stand annuleren 6
De klok instellen 6
Het voorpaneel verwijderen 7
Het voorpaneel bevestigen 7
Bedieningselementen en algemene handelingen
Hoofdeenheid 8
Zoeken naar een track. 10
Zoeken naar een track op naam - Quick-BrowZer 10
Zoeken naar een track door te luisteren naar een gedeelte van een track - ZAPPINTM 11
Radio
Zenders opslaan en ontvangen. 11
Automatisch opslaan - BTM 11
Handmatig opslaan 11
De opgeslagen zenders ontvangen 12
Automatisch afstemmen 12
RDS 12
Overzicht. 12

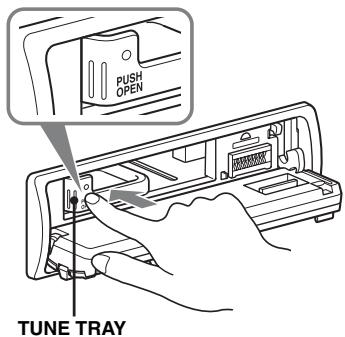

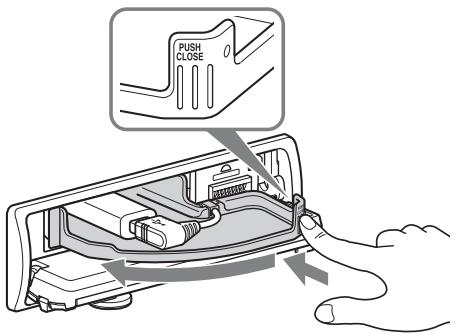

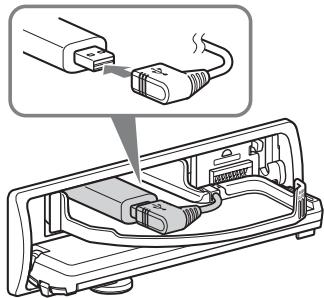

Een USB-apparaat afspelen. 14
Schermitems 15
Herhaaldelijk afspelen 15
Willekeurig afspelen 15
iPod

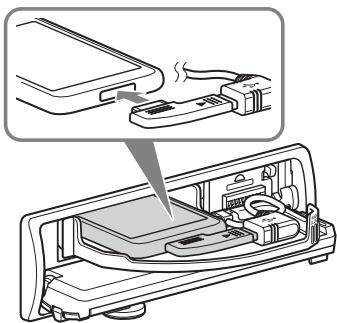

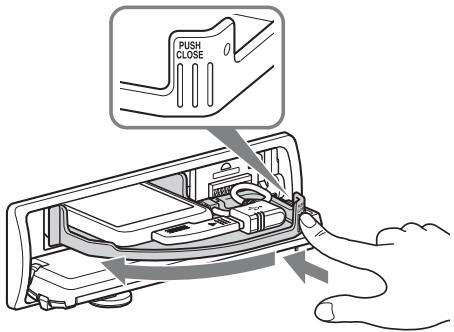

Een iPod afspelen 16
Schermitems 17
Herhaaldelijk afspelen 17
Willekeurig afspelen 18
Overige functies
De geluidsinstellingen wijzigen 18
De geluidskenmerken wijzigen 18
De equalizercurve aanpassen - EQ3 . . . 19
Instelitems aanpassen — SET. 19
Optionele apparaten gebruiken 20

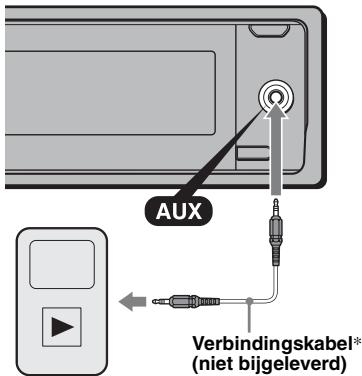

Randapparatuur voor audio 20

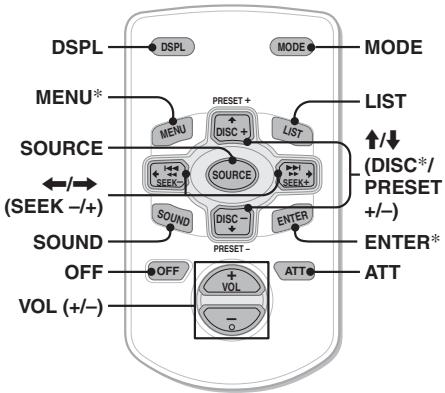

Kaartafstandsbediening RM-X114. 21
Voorzorgsmaatregelen 21

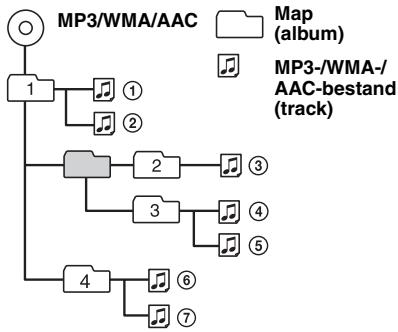

Afspeelvolgorde van MP3-/WMA-/AAC-bestanden 21
Over de waarschuwing Device Inside . . . 21
Informatie over iPod 22
Onderhoud 22

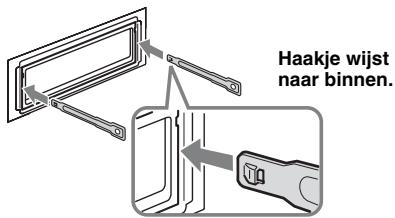

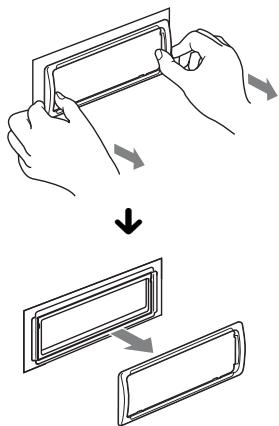

Het apparaat verwijderen 23
Als u vragen hebt of de recentste ondersteuningsinformatie over dit product wilt hebben, gaat u naar de onderstaande website:
Levert informatie over:
- Modellen en fabrikanten van compatibele digitale audiospelers
- Ondersteunde MP3-/WMA-/AAC-bestanden
Aan de slag
Het apparaat opnieuw instellen
Voordat u het apparaat voor het eerst gebruikt of na het vervangen van de accu of het wijzigen van de aansluitingen, moet u het apparaat opnieuw instellen.
Maak het voorpaneel los (pagina 7) en druk met een puntig voorwerp, zoals een balpen, op de RESET-toets (pagina 8).
Opmerking
Als u op de RESET toets drukt, worden de kloinstelling en bepaalde opgeslagen gegevens gewist.
De DEMO-stand annuleren
U kunt het demonstratiescherm annuleren dat wordt weergegeven tijdens het uitschakelen.
1 Houd de selectietoets ingedrukt. Het instellingenvenster wordt weergegeven. 2 Druk herhaaldelijk op de selectietoets tot "DEMO" wordt weergegeven. 3 Draai de regelknop om "DEMO-OFF" te selecteren. 4 Houd de selectietoets ingedrukt.
Het instellen is voltooid en het scherm keert terug naar de normale ontvangst-/weergavestand.
De klok instellen
De digitale klok werkt met het 24-uurs systeem.
1 Houd de selectietoets ingedrukt. Het instellingenvenster wordt weergegeven. 2 Druk herhaaldelijk op de selectietoets tot "CLOCK-ADJ" wordt weergegeven. 3 Druk op +▶l.
De aanduiding voor het uur gaat knipperen.
4 Draai de regelknop om de uren en minuten in te stellen.
Als u de digitale aanduiding wilt verplaatsen, drukt u op -1 / + 1
5 Druk op de selectietoets na het instellen van de tijd.
Het instellen is voltooid en de klok begint te lopen.
Als u de klok wilt weergeven, drukt u op
DSPL. Druk nogmaals op DSPL om terug te keren naar het vorige scherm.
Tip
U kunt de klok automatisch instellen met de RDS-functie (pagina 13).
Het voorpaneel verwijderen
U kunt het voorpaneel van het apparaat verwijderen om diefstal te voorkomen.
Waarschuwingstoon
Wanneer u het contact in de stand OFF zet zonder het voorpaneel te verwijderen, hoort u gedurende enkele seconden de waarschuwingstoon.
U hoort de waarschuwingstoon alleen als de ingebouwde versterker wordt gebruikt.
1 Houd SOURCE/OFF ingedrukt.
Het apparaat wordt uitgeschakeld.
2 Druk op (OPEN).
Het voorpaneel wordt omlaag geklapt.
3 Schuif het voorpaneel naar rechts en trek de linkerzijde van het voorpaneel voorzichtig naar u toe.
Opmerkingen
- Laat het voorpaneel niet vallen en druk niet te hard op het voorpaneel en het display.
- Stel het voorpaneel niet bloot aan hitte/hoge temperaturen of vocht. Laat het voorpaneel niet achter in een geparkeerde auto of op het dashboard/de hoedenplank.
- Als "DEVICE INSIDE" op het scherm wordt weergegeven of als het waarschuwingslampje Device Inside knippert, maakt u het voorpaneel los en verwijdert u het USB-apparaat of de iPod.

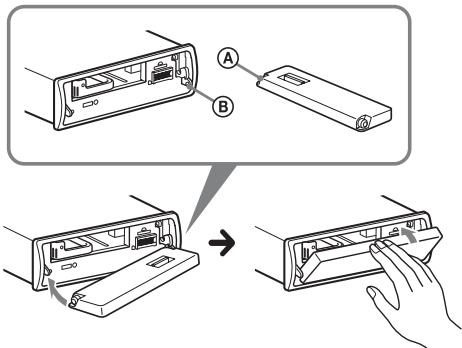

Het voorpaneel bevestigen
Plaats opening A van het voorpaneel op pin B van het apparaat en druk de linkerzijde voorzichtig aan.
Druk op (SOURCE/OFF) op het apparaat om het apparaat te gebruiken.
Opmerking
Plaats niets op de binnenkant van het voorpaneel.

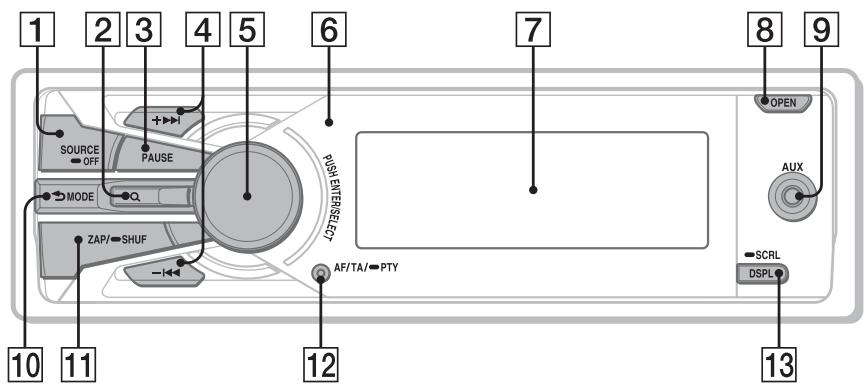

Hoofdeenheid

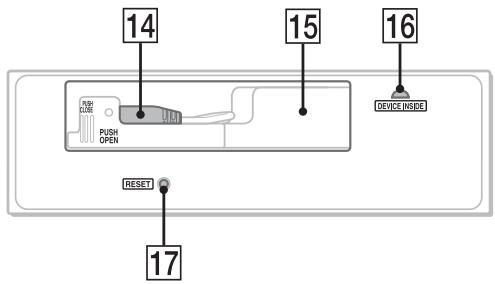

Voorpaneel verwijderd
In dit gedeelte vindt u informatie over de locatie van bedieningselementen en instructies voor algemene handelingen.
Bekijk de betreffende pagina's voor meer informatie.
SOURCE/OFF toets
Druk op deze toets om het apparaat in te schakelen of de bron te wijzigen (Radio/USB/AUX).
Houd de toets 1 seconde ingedrukt om het apparaat uit te schakelen.
Houd de toets 2 seconden of langer ingedrukt om het apparaat en het scherm uit te schakelen.
Q (BROWSE) toets, pagina 10, 12
De lijst openen (Radio); de Quick-BrowZer-stand openen (USB).
3 PAUSE-toets
Afspelen onderbreken. Druk nogmaals op de toets om te annuleren.
4 +1/-1-toetsen
Radio:
Automatisch afstemmen op zenders (indrukken); handmatig zoeken naar zenders (ingedrukt houden).
USB:
Tracks overslaan (indrukken); tracks blijven overslaan (indrukken, vervolgens binnen 1 seconde nogmaals indrukken en vasthouden); een track snel vooruit-/terugspoelen (ingedrukt houden).
5 Regelknop/selectietoets pagina 18, 19 Volume aanpassen (draaien); instelitems selecteren (indrukken en draaien). 6 Ontvanger voor de kaartafstandsbediening 7 Display 8 OPEN-toets pagina 7 9 AUX-ingang pagina 20 Een draagbaar audioapparaat aansluiten. 10 (BACK)/MODE pagina 10, 11, 18 Terugkeren naar het vorige scherm/de radioband selecteren (FM/MW/LW). 11 ZAP/SHUF-toets pagina 11, 15, 18 De ZAPPINTM-stand openen (indrukken); de stand voor willekeurig afspelen selecteren (ingedrukt houden). 12 AF (alternatieve frequenties)/TA (verkeersinformatie)/PTY (programmatype)-toets pagina 12, 13
AF en TA instellen (indrukken); PTY selecteren (ingedrukt houden) in RDS.
13 DSPL (scherm)/SCRL (rollen)-toets pagina 12, 15, 17 Schermitems wijzigen (indrukken); het schermitem rollen (ingedrukt houden). 14 USB-aansluiting (bevindt zich op de TUNE TRAY) pagina 14, 16 Kan worden aangesloten op het USB-apparaat. TUNE TRAY pagina 14, 16 Lade-eenheid waar een USB-apparaat of iPod kan worden geplaatst. 16 Waarschuwingslampje Device Inside pagina 21 17 RESET-toets pagina 6

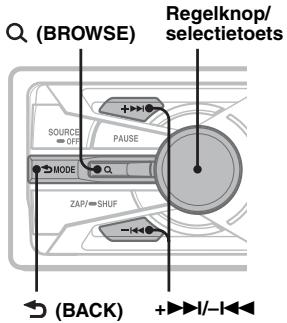

Zoeken naar een track op naam - Quick-BrowZer
U kunt gemakkelijk op categorie zoeken naar een track op een USB-apparaat.
1 Druk op Q (BROWSE).
De Quick-BrowZer-stand op het apparaat wordt geactiveerd en er worden een lijst met zoekcategorieën weergegeven.
2 Draai de regelknop om het gewenste zoekcategorie te selecteren en druk op de regelknop om te bevestigen.
3 Herhaal stap 2 tot de gewenste track is geselecteerd.
Het afspelen wordt gestart.
Terugkeren naar het vorige scherm
Druk op → (BACK).
De Quick-BrowZer-stand sluiten
Druk op Q (BROWSE).
Opmerking
Wanneer u de Quick-BrowZer-stand activeert, worden de instellingen voor herhaaldelijk/willekeurig afspelen geannuleerd.
Zoeken door items over te slaan — Jump-stand
Wanneer er veel items in een categorie staan,\
kunt u het gewenste item snel zoeken.
1 Druk op + > 一 in de Quick-BrowZer-stand. Het volgende scherm wordt weergegeven.
A Huidig itemnummer
Totaalaantal items in de huidige laag
De itemnaam wordt weergegeven.
2 Draai de regelknop om het gewenste item, of een item in de buurt van het gewenste item, te selecteren.
Er worden gedeelten in stappen van 10% van het totaal aantal items overgeslagen.
3 Druk op de selectietoets.
Het scherm keert terug, maar de QuickBrowZer-stand en het geselecteerde item worden weergegeven.
4 Draai de regelknop om het gewenste item te selecteren en druk op de regelknop.
Het afspelen wordt gestart als het geselecteerde item een track is.
De Jump-stand annuleren
Druk op (BACK) of -1.

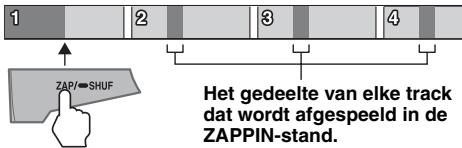

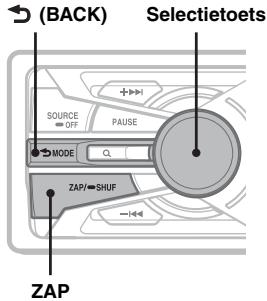

Zoeken naar een track door te luisteren naar een gedeelte van een track — ZAPPIN™
U kunt zoeken naar een track die u wilt beluisteren door korte gedeelten van tracks op een USB-apparaat op volgorde af te spelen. De ZAPPIN-stand is geschikt voor het zoeken naar een track in de standen voor willekeurige volgorde of willekeurige volgorde herhalen.
1 Druk op (ZAP/SHUF) tijdens het afspelen.
Nadat "ZAPPIN" is weergegeven in het scherm, wordt het afspelen gestart vanaf een gedeelte van de volgende track.
Het gedeelte wordt een bepaalde tijd afgespeeld, waarna u een klik hoort en het volgende gedeelte wordt gestart.
Track
2 Druk op de selectietoets of (ZAP/SHUF) wanneer een track wordt afgespeeld waarnaar u wilt luisteren.
De track die u selecteert, wordt in normale weergavestand vanaf het begin afgespeeld. Herhaal stap 1 en 2 om nogmaals een track te zoeken in de ZAPPIN-stand.
Tips
- U kunt een afspeeltijd selecteren van ongeveer 6 seconden/15 seconden/30 seconden (pagina 20). U kunt het gedeelte van de track dat wordt afgespeeld, niet selecteren.
- Druk op +▶1/- in de ZAPPIN-stand om een track over te slaan.
- Als u op (BACK) drukt, bevestigt u ook de track om af te spelen.
Radio
Zenders opslaan en ontvangen
Let op
Als u afstemt op zenders tijdens het rijden, moet u de BTM-functie (geheugen voor beste afstemming) gebruiken om ongelukken te vermijden.
Automatisch opslaan — BTM
1 Druk herhaaldelijk op SOURCE/OFF tot "TUNER" wordt weergegeven. Druk herhaaldelijk op MODE om de band te wijzigen. U kunt FM1, FM2, FM3, MW of LW selecteren. 2 Houd de selectietoets ingedrukt. Het instrumentenpaneel wordt weergegeven. 3 Druk herhaaldelijk op de selectietoets tot "BTM" wordt weergegeven. 4 Druk op +▶I. Het apparaat slaat de zenders op volgorde van frequenties op in de lijst met voorkeurzenders. Er klinkt een pieptoon wanneer de instelling is opgeslagen.
Handmatig opslaan
1 Druk op Q (BROWSE) terwijl de zender die u wilt opslaan, wordt ontvangen. De lijst met voorkeurzenders wordt weergegeven. 2 Draai de regelknop om het voorinstelnummer te selecteren. 3 Houd de selectietoets ingedrukt tot "MEMORY" wordt weergegeven.
Opmerking
Als u een andere zender opslaat onder dezelfde cijfertoets, wordt de eerder opgeslagen zender vervangen.
Tip
Als een RDS-zender wordt opgeslagen, wordt de AF-/TA-instelling ook opgeslagen (pagina 12).
De opgeslagen zenders ontvangen
U kunt een zender die u wilt ontvangen, selecteren via een lijst.
1 Selecteer de band en druk op Q (BROWSE).
De lijst met voorkeurzenders wordt weergegeven.
2 Draai de regelknop tot de gewenste zender wordt weergegeven.
3 Druk op de selectietoets om de zender te ontvangen.
Het apparaat keert terug naar de normale ontvangststand.
Automatisch afstemmen
1 Selecteer de band en druk op +▶/ -I< om de zender te zoeken.
Het zoeken stopt zodra een zender wordt ontvangen. Herhaal deze procedure tot de gewenste zender wordt ontvangen.
Tip
Als u de frequentie kent van de zender die u wilt beluisteren, houdt u +▶-1-⟨ ingedrukt tot de frequentie ongeveer is bereikt en drukt u vervolgens herhaaldelijk op +▶-1-⟨ om nauwkeurig af te stemmen op de gewenste frequentie (handmatig afstemmen).
RDS
Overzicht
FM-zenders met de RDS-dienst (radiogegevenssysteem) sturen onhoorbare digitale informatie mee met het gewone radioprogrammasignaal.
Schermitems
A Radioband, Functie B TA/TP*1
Frequentie*2 (programmaservicenaam), Voorinstelnummer, klok, RDS-gegevens
1 "TA" knippert tijdens de verkeersinformatie. "TP" gaat branden als dergelijke zenders worden ontvangen. 2 Als u de RDS-zender ontvangt, worden " * " links van de frequentieaanduiding weergegeven.
Als u de schermitems A wilt wijzigen, drukt u op DSPL.
RDS-diensten
Dit apparaat biedt automatisch RDS-diensten op de volgende manier:
Hiermee wordt de zender met het sterkste signaal in een netwerk geselecteerd en wordt opnieuw op deze zender afgestemd. Als u deze functie gebruikt, kunt u onafgebroken naar hetzelfde programma luisteren tijdens een lange rit, zonder dat u steeds handmatig op dezelfde zender hoeft af te stemmen.
TP (verkeersprogramma)
Hiermee ontvangt u de huidige verkeersinformatie/-programma's. De huidige bron wordt onderbroken door eventuele verkeersinformatie/-programma's.
PTY (programmatypen)
Hiermee geeft u het ontvangen programmatype weer. Hiermee zoekt u ook naar het geselecteerde programmatype.
CT (kloktijd)
Met de CT-gegevens van de RDS-uitzending wordt de klok ingesteld.
Opmerkingen
In bepaalde landen/regio's zijn mogelijk niet alle RDS-functies beschikbaar. - RDS functioneert mogelijk niet als het ontvangstsignaal zwak is of als de zender waarop u hebt afgestemd, geen RDS-gegevens verzendt.
AF en TA instellen
1 Druk herhaaldelijk op AF/TA tot de gewenste instelling wordt weergegeven.
| Selecteer | Actie |
| AF-ON | AF inschakelen en TA uitschakelen. |
| TA-ON | TA inschakelen en AF uitschakelen. |
| AF, TA-ON | AF en TA inschakelen. |
| AF, TA-OFF | AF en TA uitschakelen. |
RDS-zenders met de AF- en TA-instelling opslaan
U kunt RDS-zenders vooraf instellen met de AF-/TA-instelling. Als u de BTM-functie gebruikt, worden alleen RDS-zenders met dezelfde AF-/TA-instelling opgeslagen. Als u handmatig vooraf instelt, kunt u zowel RDS- als niet-RDS-zenders instellen met de bijbehorende AF-/TA-instelling.
1 Stel AF/TA in en sla de zender vervolgens met BTM of handmatig op.
Noodberichten ontvangen
Als AF of TA is ingeschakeld, wordt de geselecteerde bron automatisch onderbroken door de noodberichten.
Tip
Als u het volume aanpast tijdens een verkeersbericht, wordt dat volume opgeslagen in het geheugen voor volgende verkeersberichten, onafhankelijk van het normale volume.
Een regionaal programma beluisteren — REG
Als de AF-functie is ingeschakeld: met de fabrieksinstelling van het apparaat wordt de ontvangst tot een bepaalde regio beperkt, zodat er niet automatisch wordt overgeschakeld naar een andere regionale zender met een sterkere frequentie.
Wanneer u het ontvangstgebied van het regionale programma verlaat, stelt u tijdens FM-ontvangst "REG-OFF" in bij de instellingen (pagina 20).
Opmerking
Deze functie werkt niet in het Verenigd Koninkrijk en bepaalde andere gebieden.
Local Link-functie (alleen voor het Verenigd Koninkrijk)
Met deze functie kunt u andere plaatselijke zenders uit de regio selecteren, zelfs als deze niet opgeslagen zijn in uw lijst met voorkeurzenders.
1 Druk tijdens FM-ontvangst op Q (BROWSE) en selecteer een vooraf ingesteld nummer waaronder een lokale zender is opgeslagen. 2 Druk binnen 5 seconden op Q (BROWSE) en selecteer nogmaals hetzelfde vooraf ingestelde nummer van de lokale zender. Herhaal dit tot de lokale zender wordt ontvangen.
PTY selecteren
1 Houd (PTY) ingedrukt tijdens FM-ontvangst.
De naam van het huidige programmatype verschijnt als de zender PTY-gegevens uitzendt.
2 Druk herhaaldelijk op AF / TA (PTY) tot het gewenste programmatype verschijnt. 3 Druk op +▶l-1.
Het apparaat begint te zoeken naar een zender die het geselecteerde programmatype uitzendt.
Programmatypen
NEWS (Nieuws), AFFAIRS (Actualiteiten), INFO (Informatie), SPORT (Sport), EDUCATE (Educatieprogramma's), DRAMA (Toneel), CULTURE (Cultuur), SCIENCE (Wetenschap), VARIORED (Diversen), POP M (Populaire muziek), ROCK M (Rockmuziek), EASY M (Easy Listening), LIGHT M (Licht klassiek), CLASSICS (Klassiek), OTHER M (Ander type muziek), WEATHER (Weerberichten), FINANCE (Financiën), CHILDREN (Kinderprogramma's), SOCIAL A (Sociale zaken), RELIGION (Religie), PHONE IN (Phone In), TRAVEL (Reizen), LEISURE (Ontspanning), JAZZ (Jazz-muziek), COUNTRY (Country-muziek), NATION M (Nationale muziek), OLDIES (Oldies), FOLK M (Folk-muziek), DOCUMENT (Documentaires)
Opmerking
U kunt deze functie niet gebruiken in bepaalde landen/regio's waar geen PTY-gegevens beschikbaar zijn.
CT instellen
1 Stel "CT-ON" in bij de instellingen (pagina 19).
Opmerkingen
- Het is mogelijk dat de CT-functie niet werkt, ook al worden er wel RDS-zenders ontvangen.
- Er kan een verschil zijn tussen de tijd van de CT-functie en de werkelijke tijd.
USB-apparaten
Ga naar de ondersteuningssite voor meer informatie over de compatibiliteit van het USB-apparaat.
Ondersteuningssite
http://support.sony-europe.com/
- USB-apparaten van het type MSC (massaopslag) en MTP (protocol voor mediaoverdracht) die voldoen aan de USB-norm, kunnen worden gebruikt.
- De bijbehorende codecs zijn MP3 (.mp3), WMA (.wma) en AAC (.m4a).
- U kunt het beste een reservekopie van de gegevens op een USB-apparaat maken.
Opmerkingen
- Sluit het USB-apparaat aan nadat u de motor hebt gestart. Afhankelijk van het USB-apparaat kan er storing of schade ontstaan wanneer het apparaat wordt aangesloten voordat de motor wordt gestart.
- Plaats geen mobiele telefoons of apparaten met draadloze communicatiefuncties op de TUNE TRAY, omdat deze mogelijk geen telefoonsignalen kunnen ontvangen of de communicatie kan worden beëindigd.
- Laat een USB-apparaat niet in een geparkeerde auto liggen, waar dit een storing tot gevolg kan hebben.
Een USB-apparaat afspelen
1 Druk op (OPEN).
Het voorpaneel wordt omlaag geklapt.
2 Druk op PUSH OPEN op de TUNE TRAY.
De TUNE TRAY wordt langzaam geopend.
3 Sluit het USB-apparaat aan op de USB-aansluiting.
4 Schuif de TUNE TRAY naar binnen door CLOSE op de TUNE TRAY ingedrukt te houden tot de lade wordt vergrendeld.
5 Sluit het voorpaneel.
Het afspelen wordt gestart.
Als er al een USB-apparaat is aangesloten, kunt u het afspelen starten door herhaaldelijk op SOURCE/OFF te drukken tot "USB" wordt weergegeven.
Druk 1 seconde op (SOURCE/OFF) om het afspelen te stoppen.
Het USB-apparaat verwijderen
1 Stop het afspelen van het USB-apparaat. 2 Druk op (OPEN). 3 Druk op PUSH OPEN op de TUNE TRAY. 4 Verwijder het USB-apparaat. 5 Schuif de TUNE TRAY naar binnen en sluit het voorpaneel.
Opmerkingen
- Verwijder het USB-apparaat niet tijdens het afspelen, anders kunnen de USB-gegevens worden beschadigd.
- Plaats geen andere apparaten dan USB-apparaten of vreemde voorwerpen, zoals munten, sleutels, kaarten, vloeistoffen, enzovoort op de TUNE TRAY.
- Plaats geen ontvlambare voorwerpen, zoals een aansteker, op de TUNE TRAY, want dit kan rook, brand of ongelukken veroorzaken.
- Capaciteit van de lade: ongeveer 65 × 17 × 118 mm (b/h/d)
- Als het formaat van het USB-apparaat alleen of in combinatie met de USB-kabel niet gemakkelijk in de TUNE TRAY kan worden geplaatst, is het apparaat mogelijk te groot voor de capaciteit van de lade. Schuif de TUNE TRAY of de USB-kabel niet met kracht aan binnen.
- "WALKMAN"-gebruikers kunnen het beste de optionele adapter XA-50WM gebruiken. Deze adapter is alleen bedoeld voor gebruik met dit apparaat en moet niet worden gebruikt met andere USB-apparaten.
- Dit apparaat kan geen USB-apparaten via een USB HUB herkennen. Schuif de TUNE TRAY naar binnen en sluit het voorpaneel voordat u gaat afspelen, om schade te voorkomen die kan worden veroorzaakt door een obstakel in de auto, enzovoort.
- Als het voorpaneel niet volledig kan worden geopend wegens de vorm van het dashboard op de installatiepositie, maak dan het voorpaneel los en open de TUNE TRAY handmatig. Zie pagina 7 voor informatie over het losmaken van het voorpaneel.
- Het is erg gevaarlijk om het USB-apparaat aan te sluiten of te verwijderen tijdens het rijden.
Schermitems
A Bron, tracknaam, artiestennaam, albumnaam 3 Tracknaam, artiestennaam, albumnummer*, albumnaam, tracknummer/verstreken speelduur, klok
- Het albumnummer wordt alleen weergegeven als het album wordt gewijzigd.
Als u de schermitems A, B wilt wijzigen, drukt u op DSPL.
Opmerkingen
- De weergegeven items zijn afhankelijk van het USB-apparaat, de opname-indeling en de instellingen. Ga naar de ondersteuningssite voor meer informatie.
- Het maximum aantal gegevens dat kan worden weergegeven, is als volgt.
- mappen (albums): 128
- bestanden (tracks) per map: 500
- Het kan enige tijd duren voordat het afspelen wordt gestart, afhankelijk van het aantal opgenomen gegevens.
- DRM-bestanden (beheer van digitale rechten) kunnen mogelijk niet worden afgespeeld.
- Als u een MP3-/WMA-/AAC-bestand met VBR (variabele bitsnelheid) afspeelt of snel vooruit/terugspoelt, wordt de verstreken speelduur wellicht niet nauwkeurig weergegeven.
- Het afspelen van de volgende MP3-/WMA-/AAC-bestanden wordt niet ondersteund.
- compressie zonder gegevensverlies (lossless)
- auteursrechtelijk beveiligd
Herhaaldelijk afspelen
1 Houd de selectietoets ingedrukt tijdens het afspelen.
Het instellingenscherm wordt weergegeven.
2 Druk herhaaldelijk op de selectietoets tot "REPEAT" wordt weergegeven. 3 Draai aan de regelknop om de weergavestand te selecteren. 4 Houd de selectietoets ingedrukt.
Het instellen is voltooid en het scherm keert terug naar de normale weergavestand.
| Selecteer | Actie |
| REPEAT-TRK | Track herhaaldelijk afspelen. |
| REPEAT-ALB | Album herhaaldelijk afspelen. |
Selecteer "REPEAT-OFF" om terug te keren naar de normale weergavestand.
Willekeurig afspelen
1 Houd (ZAP/SHUF) ingedrukt tijdens het afspelen.
De onderste helft van het scherm gaat knipperen.
2 Druk herhaaldelijk op (ZAP/SHUF) tot de gewenste instelling wordt weergegeven.
USB
SHUF
| Selecteer | Actie |
| ALBUM | Album in willekeurige volgorde afspelen. |
| DEVICE | Apparaat in willekeurige volgorde afspelen. |
Selecteer "OFF" om terug te keren naar de normale weergavestand.
iPod
Zie "Informatie over iPod" op pagina 22 of ga naar de ondersteuningssite voor meer informatie over de compatibiliteit van uw iPod.
In deze gebruiksaanwijzing wordt "iPod" gebruikt als algemene verwijzing naar de iPod-functies van de iPod en iPhone, tenzij anders aangegeven in de tekst of afbeeldingen.
Ondersteuningssite
http://support.sony-europe.com/
Opmerkingen
- Plaats geen mobiele telefoons of apparaten met draadloze communicatiefuncties op de TUNE TRAY, omdat deze mogelijk geen telefoonsignalen kunnen ontvangen of de communicatie kan worden beëindigd.
- Laat een iPod niet in een geparkeerde auto achter, waar dit een storing tot gevolg kan hebben.
Een iPod afspelen
Zet het volume van het apparaat zachter voordat u de iPod aansluit.
1 Druk op (OPEN).
Het voorpaneel wordt omlaag geklapt.
2 Druk op PUSH OPEN op de TUNE TRAY.
De TUNE TRAY wordt langzaam geopend.

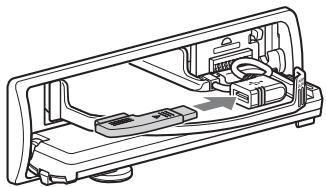

3 Sluit de bijgeleverde adapter aan op de USB-aansluiting.
4 Sluit de iPod aan op de bijgeleverde adapter.
5 Schuif de TUNE TRAY naar binnen door CLOSE op de TUNE TRAY ingedrukt te houden tot de lade wordt vergrendeld.
6 Sluit het voorpaneel.
De iPod wordt automatisch ingeschakeld en het scherm van de iPod ziet er als volgt uit.
De tracks op de iPod worden automatisch afgespeeld vanaf het punt dat het laatst is afgespeeld.
Als er al een iPod is aangesloten, kunt u het afspelen starten door herhaaldelijk op SOURCE/OFF te drukken tot "USB" wordt weergegeven. ("IPOD" wordt op het scherm weergegeven wanneer de iPod wordt herkend.)
- Het scherm verschilt afhankelijk van de iPod of wordt niet weergegeven in geval er een iPod touch wordt aangesloten.
7 Pas het volume aan.
Druk 1 seconde op (SOURCE/OFF) om het afspelen te stoppen.
De iPod verwijderen
1 Stop het afspelen van de iPod. 2 Druk op 3 Druk op PUSH OPEN op de TUNE TRAY. 4 Verwijder de iPod. 5 Schuif de TUNE TRAY naar binnen en sluit het voorpaneel.
Opmerkingen
- Verwijder de iPod niet tijdens het afspelen, anders kunnen de gegevens worden beschadigd.
- Plaats geen andere apparaten dan iPod-apparaten of vreemde voorwerpen, zoals munten, sleutels, kaarten, vloeistoffen, enzovoort op de TUNE TRAY.
- Plaats geen ontvlambare voorwerpen, zoals een aansteker, op de TUNE TRAY, want dit kan rook, brand of ongelukken veroorzaken.
- iPod-gebruikers kunnen de bijgeleverde adapter XA-50IP gebruiken. Deze adapter is alleen bedoeld voor gebruik met dit apparaat en mag niet worden gebruikt met andere USB-apparaten.
- Dit apparaat kan geen iPod via een USB-hub herkennen. Schuif de TUNE TRAY naar binnen en sluit het voorpaneel voordat u gaat afspelen. Er kan schade worden veroorzaakt door een obstakel in de auto, enzovoort.
- Als het voorpaneel niet volledig kan worden geopend vanwege de vorm van het dashboard op de installatiepositie, maak dan het voorpaneel los en open de TUNE TRAY handmatig. Zie pagina 7 voor informatie over het losmaken van het voorpaneel.
- Het is erg gevaarlijk om de iPod aan te sluiten of te verwijderen tijdens het rijden.
Tips
- Wanneer de contactsleutel in de ACC-positie is gezet en het apparaat is ingeschakeld, wordt de iPod opgeladen.
- Als de iPod wordt losgekoppeld tijdens het afspelen, wordt "NO DEV" op het scherm van het apparaat weergegeven.
De stand Resuming
Als de iPod is aangesloten, wordt de stand van dit apparaat gewijzigd in de stand Resuming en wordt het afspelen gestart in de stand die is ingesteld met de iPod.
In de stand Resuming werken herhaaldelijk/willekeurig afspelen niet.
Schermitems
A Bron, tracknaam, artiestennaam, albumnaam 3 Tracknaam, artiestennaam, albumnaam, tracknummer/verstreken speelduur, klok
Als u de schermitems A, B wilt wijzigen, drukt u op DSPL.
Tip
Als album/podcast/grenie/artiest/afspeellijst worden gewijzigd, worden het itemnummer tijdelijk weergegeven.
Opmerking
Het is mogelijk dat sommige letters die opgeslagen zijn in de iPod niet juist worden weergegeven.
Herhaaldelijk afspelen
1 Houd de selectietoets ingedrukt tijdens het afspelen.
Het instellingenscherm wordt weergegeven.
2 Druk herhaaldelijk op de selectietoets tot "REPEAT" wordt weergegeven. 3 Draai aan de regelknop om de weergavestand te selecteren. 4 Houd de selectietoets ingedrukt.
Het instellen is voltooid en het scherm keert terug naar de normale weergavestand.
| Selecteer | Actie |
| REPEAT-TRK | Track herhaaldelijk afspelen. |
| REPEAT-ALB | Album herhaaldelijk afspelen. |
| REPEAT-PCS | Podcast herhaaldelijk afspelen. |
| REPEAT-ART | Artiest herhaaldelijk afspelen. |
| REPEAT-PLY | Afspeelijst herhaaldelijk afspelen. |
| REPEAT-GNR | Genre herhaaldelijk afspelen. |
Selecteer "REPEAT-OFF" om terug te keren naar de normale weergavestand.
Willekeurig afspelen
1 Houd (ZAP/SHUF) ingedrukt tijdens het afspelen.
De onderste helft van het scherm gaat knipperen.
2 Druk herhaaldelijk op (ZAP/SHUF) tot de gewenste instelling wordt weergegeven.
IPO
SHUF
| Selecteer | Actie |
| ALBUM | Album in willekeurige volgorde afspelen. |
| POODCAST | Podcast in willekeurige volgorde afspelen. |
| ARTIST | Artiest in willekeurige volgorde afspelen. |
| PLAYLIST | Afspeelijst in willekeurige volgorde afspelen. |
| GENRE | Genre in willekeurige volgorde afspelen. |
| DEVICE | Apparaat in willekeurige volgorde afspelen. |
De geluidsinstellingen wijzigen
De geluidskenmerken wijzigen
1 Druk herhaaldelijk op de selectietoets tot het gewenste item wordt weergegeven. 2 Draai de regelknop om het geselecteerde item aan te passen. 3 Druk op BACK. De instelling is voltooid en het scherm keert terug naar de normale ontvangst-/weergavestand.
De volgende items kunnen worden ingesteld (volg de paginawijzing voor meer informatie):
EQ3
Een equalizercurve selecteren uit 7 muziektypen (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM of OFF).
DSO (dynamische soundstage-indeling) Het geluid van de luidsprekers wordt verbeterd. De DSO-stand selecteren: "1", "2", "3" of "OFF". Hoe groter het getal, des te duidelijker het effect.
LOW*1, MID*1, HIGH*1 (pagina 19)
BALANCE
De geluidsbalans tussen de linker- en rechterluidsprekers aanpassen.
FADER
Het relatieve geluidsniveau tussen de voor- en achterluidsprekers aanpassen.
Het volume van de subwoofer aanpassen.
AUX LV*3 (AUX-niveau)
Het volume aanpassen voor elk aangesloten randapparaat: +18 dB - 0 dB - -8 dB
Bij deze instelling hoeft het volume tussen bronnen niet te worden aangepast.
1 Als EQ3 is ingeschakeld. 2 Als de audio-uitvoer is ingesteld op "SUB-OUT" (pagina 19).
"ATT" wordt weergegeven bij de laatste instelling en u kunt deze instelling maximaal 21 stappen aanpassen.
*3 Als AUX-bron is ingeschakeld (pagina 20).
De equalizercurve aanpassen - EQ3
Met "CUSTOM" bij EQ3 kunt u zelf equalizerinstellingen opgeven.
1 Selecteer een bron en druk herhaaldelijk op de selectietoets om "EQ3" te selecteren. 2 Draai de regelknop om "CUSTOM" te selecteren. 3 Druk herhaaldelijk op de selectietoets tot "LOW", "MID" of "HIGH" worden weergegeven. 4 Draai de regelknop om het geselecteerde item aan te passen.
Het volume kan worden aangepast in stappen van 1 dB, van -10 dB tot +10 dB.
Herhaal stap 3 en 4 om de equalizercurve aan te passen.
Als u de fabrieksinstelling voor de equalizercurve wilt herstellen, houdt u de selectietoets ingedrukt voordat het instellen is voltooid.
5 Druk op ⊃ (BACK).
De instelling is voltooid en het scherm keert terug naar de normale ontvangst-/weergavestand.
Tip
Andere equalizertypen kunnen ook worden aangepast.
Instelitems aanpassen — SET
1 Houd de selectietoets ingedrukt. Het instelmenu wordt weergegeven. 2 Druk herhaaldelijk op de selectietoets tot het gewenste item wordt weergegeven. 3 Draai de regelknop om de instelling (bijvoorbeeld "ON" of "OFF") te selecteren. 4 Houd de selectietoets ingedrukt. Het instellen is voltooid en het scherm keert terug naar de normale ontvangst-/weergavestand.
Opmerking
De weergegeven items zijn afhankelijk van de bron en de instelling.
De volgende items kunnen worden ingesteld (volg de paginawijzing voor meer informatie):
CLOCK-ADJ (klok aanpassen) (pagina 6)
CT (kloktijd)
De CT-functie inschakelen: "ON", "OFF" (pagina 12, 13).
BEEP
De pieptoon inschakelen: "ON", "OFF".
AUX-A*1 (AUX-audio)
Het AUX-bronschema inschakelen: "ON", "OFF" (pagina 20).
AUTO OFF
Automatisch uitschakelen na de gewenste tijd wanneer het apparaat is uitgeschakeld: "NO", "30S" (seconden), "30M" (minuten), "60M" (minuten).
SUB/REAR*1
De audio-uitvoer wijzigen: "SUB-OUT" (subwoofer), "REAR-OUT" (versterker).
DEMO (demonstratie)
De demonstratie inschakelen: "ON", "OFF".
DIMMER
De helderheid van het scherm wijzigen. - "AT": het scherm automatisch dimmen wanneer u de lichten inschakelt. (Alleen beschikbaar wanneer de bedieningskabel voor de verlichting is aangesloten.) - "ON": het scherm dimmen. - "OFF": de dimmer uitschakelen.
CONTRAST
Het contrast aanpassen voor een duidelijkere weergave van het scherm die geschikt is voor de geïnstalleerde weergavehoek. Het contrastniveau kan worden aangepast in 7 stappen.
LV-METER (niveaumeter)
De niveaumeter inschakelen: "ON", "OFF".
LOCAL (lokale zoekfunctie)
- "ON": om alleen af te stemmen op krachtige zenders.
- "OFF": om af te stemmen met normale ontvangst.
MONO*2 (monostand)
Mono-ontvangststand selecteren om slechte FM-ontvangst te verbeteren: "ON", "OFF".
REG*2 (regionaal)
De ontvangst beperken tot een specifieke regio:
"ON", "OFF" (pagina 13).
ZAP TIME (zappentijd)
De afspeeltijd voor de ZAPPIN-functie selecteren.
LPF*3 (laagdoorlaatfilter)
De kantelfrequentie van de subwoofer selecteren: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".
SUB*3 (fase subwoofer)
De fase van de subwoofer selecteren: "NORM", "REV".
HPF (hoogdoorlaatfilter)
De kantelfrequentie van de voor-/achterluidspreker selecteren: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".
LOUD (loudness)
Hoge en lage tonen versterken voor helder geluid bij lagere volumeniveaus: "ON", "OFF".
DM+
De DM+-functie inschakelen: "ON", "OFF".
BTM (pagina 11)
1 Als het apparaat is uitgeschakeld. 2 Als FM worden ontvangen. *3 Als de audio-uitvoer is ingesteld op "SUB-OUT".
Optionele apparaten gebruiken
Randapparatuur voor audio
Door een optioneel draagbaar audioapparaat aan te sluiten op de AUX-ingang (stereo mini-aansluiting) op het apparaat en vervolgens de bron te selecteren, kunt u het audioapparaat beluisteren via de autoluidsprekers. Het volume kan worden aangepast voor elk verschil tussen het apparaat en het draagbare audioapparaat. Volg de onderstaande procedure:
Een draagbaar audioapparaat aansluiten
1 Schakel het draagbare audioapparaat uit. 2 Verlaag het volume op het apparaat. 3 Sluit het draagbare audioapparaat aan.
* Gebruik een rechte stekker.
Het volume aanpassen
Pas het volume voor elk aangesloten audioapparaat aan voordat u het afspelen start.
1 Verlaag het volume op het apparaat. 2 Druk herhaaldelijk op SOURCE/OFF tot "AUX" wordt weergegeven. Vervolgens wordt "AUX FRONT IN" weergegeven. 3 Start het afspelen op het draagbare audioapparaat met een normaal volume. 4 Stel uw gebruikelijke luistervolume in op het apparaat. 5 Pas het ingangsniveau aan (pagina 18).
Kaartafstandsbediening RM-X114
De overeenkomstige toetsen op de kaartafstandsbediening bedienen dezelfde functies als die op het apparaat.
- DSPL (scherm) toets De schermitems wijzigen.
- MODE toets Druk op deze toets om de radioband te selecteren (FM/MW/LW).
- SOURCE toets Inschakelen; de bron wijzigen (Radio/USB/AUX).
- ⇐ / ⇒ (SEEK −/+) toetsen Radio/USB bedienen, dezelfde functie als −1◁ +▷ op het apparaat.
- SOUND toets: Dezelfde functie als de selectietoets op het apparaat. OFF toets: Uitschakelen; de bron stoppen. VOL (volume) +/- toets: Het volume aanpassen. LIST toets: PTY in RDS selecteren. ↑ (+) / ↓ (-) toetsen: De opgeslagen zenders ontvangen (Radio); albums overslaan (USB). ATT (dempen) toets: Het geluid dempen. Druk nogmaals op de toets om te annuleren.
- Niet beschikbaar voor dit apparaat.
Opmerking
Als het apparaat wordt uitgeschakeld en het scherm wordt verwijderd, kan het apparaat worden bediend met de kaartafstandsbediening, tenzij op SOURCE/OFF op het apparaat wordt gedrukt om het apparaat eerst te activeren.
Voorzorgsmaatregelen
- Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volle zon.
- De elektrisch bediende antenne schuift automatisch uit.
Afspeelvolgorde van MP3-/WMA-/AAC-bestanden
Over de waarschuwing Device Inside
Wanneer u het contact in de stand OFF zet zonder het USB-apparaat of de iPod te verwijderen, wordt "DEVICE INSIDE" op het scherm weergegeven.
Open het voorpaneel om het USB-apparaat of de iPod te verwijderen.
Het waarschuwingslampje Device Inside knippert.
Tip
Zie pagina 14 (USB), 17 (iPod) voor informatie over het verwijderen van het USB-apparaat of de iPod.
Opmerking
U hoort de waarschuwing Device Inside alleen als de ingebouwde versterker wordt gebruikt.
- U kunt de volgende iPod-modellen aansluiten. Werk de software van uw iPod bij naar de nieuwste versie voor gebruik.
Made for - iPod touch (2e generatie) - iPod touch (1e generatie) - iPod classic - iPod met video - iPod nano (5e generatie) - iPod nano (4e generatie) - iPod nano (3e generatie) - iPod nano (2e generatie) - iPod nano (1e generatie)
- "Made for iPod" betekent dat een elektronisch accessoire speciaal is ontworpen voor aansluiting op een iPod en dat de ontwikkelaar van het accessoire verklaart dat het accessoire voldoet aan de prestatienormen van Apple.
- Apple is niet verantwoordelijk voor de werking van dit apparaat of voor het voldoen aan de veiligheids- en overheidsvoorschriften.
Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-handelaar.
Onderhoud
De lithiumbatterij van de kaartafstandsbediening vervangen
Onder normale omstandigheden gaat de batterij ongeveer 1 jaar mee. (Afhankelijk van de gebruiksomstandigheden kan de levensduur korter zijn.)
Wanneer de batterij verzwakt, wordt het bereik van de kaartafstandsbediening kleiner. Vervang de batterij door een nieuwe CR2025-lithiumbatterij. Bij een andere batterij bestaat er brand- of explosiegevaar.
Opmerkingen over de lithiumbatterij
Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg meteen een arts wanneer een batterij wordt ingeslikt. - Veeg de batterij schoon met een droge doek voor een goed contact. - Houd bij het plaatsen van de batterij rekening met de juiste polariteit. - Houd de batterij niet vast met een metalen tang. Hierdoor kan er kortsluiting ontstaan.
WAARSCHUWING
Bij oneigenlijk gebruik kan de batterij ontploffen. Probeer niet de batterij op te laden of te openen; werp ook een lege batterij nooit in het vuur.
Zekeringen vervangen
Vervang een zekering altijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en de zekering vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.
Aansluitingen schoonmaken
De werking van het apparaat kan worden verstoord als de aansluitingen tussen het apparaat en het voorpaneel niet schoon zijn. U kunt dit voorkomen door het voorpaneel (pagina 7) los te maken en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij niet teveel kracht. Anders kunnen de aansluitingen worden beschadigd.
Hoofdeenheid
Achterkant van het voorpaneel
Opmerkingen
- Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel uit het contactslot halen voordat u de aansluitingen reinigt.
- Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.
Het apparaat verwijderen
1 Verwijder de beschermende rand.
Maak het voorpaneel los (pagina 7). Duw de zijkanten van de beschermende rand naar binnen en trek de beschermende rand naar buiten.
2 Verwijder het apparaat.
Plaats beide ontgrendelingssleutels tegelijkertijd en duw hierop tot deze vastklikken.
Trek de ontgrendelingssleutels naar u toe om het apparaat los te maken.
Schuif het apparaat uit de houder.
Technische gegevens
Tuner
FM
Afstembereik: 87,5 - 108,0 MHz
Antenne-aansluiting:
Aansluiting voor externe antenne
Tussenfrequentie: 150 kHz
Bruikbare gevoeligheid: 10 dBf
Selectiviteit: 75 dB bij 400 kHz
Signaal/ruis-afstand: 70 dB (mono)
Scheiding: 40 dB bij 1 kHz
Frequentiebereik: 20 - 15.000 Hz
MW/LW
Afstembereik:
MW: 531 - 1.602 kHz
LW: 153 - 279 kHz
Antenne-aansluiting:
Aansluiting voor externe antenne
Tussenfrequentie: 25 kHz
Gevoeligheid: MW: 26 µV, LW: 45 µV
USB-speler
Uitgang: Luidsprekeruitgangen
Luidsprekerimpedantie: 4-8 ohm
Maximaal uitgangsvermogen: 52 W × 4 (bij 4 ohm)
Algemeen
Uitgangen:
Audio-uitgang (voor, schakelbaar tussen subwoofer/achter)
Relaisaansluiting elektrische antenne
Aansluiting versterker
Ingangen:
Afstandsbedieningsingang
Antenne-ingang
Telephone ATT-bedieningsaansluiting
Verlichtingsstuuraansluiting
AUX-ingang (stereo mini-aansluiting)
USB-signalingang
Toonregelingen:
Laag: ±10 dB bij 60 Hz (XPLOD)
Midden: ±10 dB bij 1 kHz (XPLOD)
Hoog: ±10 dB bij 10 kHz (XPLOD)
Voeding: 12 V gelijkstroom accu
(negatieve aarde)
Afmetingen: Ongeveer 178 × 50 × 180 mm
(b/h/d)
Montageafmetingen: Ongeveer 182 × 53 × 163 mm (b/h/d)
Gewicht: Ongeveer 1,0 kg
Bijgeleverde accessoires:
USB-aansluiting voor iPod XA-50IP
Onderdelen voor installatie en aansluitingen (1 set)
Optionele accessoires/apparaten:
Kaartafstandsbediening: RM-X114
Het is mogelijk dat niet alle vermelde accessoires verkrijgbaar zijn bij uw Sony-handelaar. Neem contact op met uw Sony-handelaar voor meer informatie.
Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
Problemen oplossen
De onderstaande checklist kan u helpen bij het oplossen van problemen die zich met het apparaat kunnen voordoen.
Voordat u de onderstaande checklist doorneemt, moet u eerst de aanwijzingen voor aansluiting en gebruik controleren.
Als het probleem niet is opgelost, gaat u naar de volgende ondersteuningssite.
Ondersteuningssite
http://support.sony-europe.com/
Algemeen
Het apparaat wordt niet van stroom voorzien.
- Controleer de aansluiting of de zekering.
- Als het apparaat wordt uitgeschakeld en het scherm verdwijnt, kan het apparaat niet worden bediend met de afstandsbediening.
→Schakel het apparaat in.
De elektrisch bediende antenne heeft geen relaisdoos.
Geen geluid.
- De ATT-functie is ingeschakeld of de Telephone ATT-functie (als de interfacekabel of een autotelefoon is aangesloten op de ATT-kabel) is ingeschakeld.
- De positie van de faderregelaar "FADER" is niet ingesteld op een systeem met 2 luidsprekers.
Geen pieptoon.
- De pieptoon is uitgeschakeld (pagina 19).
- Er is een optionele versterker aangesloten en u gebruikt de ingebouwde versterker niet.
De geheugeninhoud is gewist.
- De RESET toets is ingedrukt. → Sla opnieuw op in het geheugen.
- De voedingskabel of de accu is losgekoppeld of niet juist aangesloten.
Opgeslagen zenders en tijd zijn gewist. De zekering is doorgebrand.
Maakt geluid wanneer de positie van de contactsleutel wordt gewijzigd.
De kabels zijn niet goed verbonden met de voedingsaansluiting voor accessoires van de auto.
Tijdens het afspelen of radio-ontvangst wordt de demonstratie gestart.
Als er 5 minuten geen handeling wordt uitgevoerd en "DEMO-ON" is ingesteld, wordt de demonstratie gestart.
→Stel "DEMO-OFF" in (pagina 19).
Het scherm verdwijnt van/verschijnt niet in het display.
- De dimmer is ingesteld op "DIMMER-ON" (pagina 19).
- Het scherm verdwijnt als u op (SOURCE/OFF) drukt en deze toets ingedrukt houdt.
→ Houd (SOURCE/OFF) op het apparaat ingedrukt tot het scherm verschijnt.
- De aansluitingen zijn vuil (pagina 22).
De functie voor automatisch uitschakelen werkt niet.
Het apparaat is ingeschakeld. De functie voor het automatisch uitschakelen wordt geactiveerd nadat het apparaat is uitgeschakeld.
→Schakel het apparaat UIT.
DSO werkt niet.
- DSO heeft wellicht niet het gewenste effect, afhankelijk van het auto-interieur of het muziekgenre.
Radio-ontvangst
De zenders kunnen niet worden ontvangen. Het geluid is gestoord.
- De aansluiting is niet juist.
→Sluit de bedieningskabel voor elektrische antenne (blauw) of voedingskabel voor accessoires (rood) aan op de voedingskabel van de antenneversterker van de auto (alleen als uw auto is uitgerust met een FM/MW/LW-antenne in de achter- of zijruit).
→Controleer de aansluiting van de auto-antenne.
→Als de automatische antenne niet uitschuift, controleer dan de aansluiting van de bedieningskabel van de elektrische antenne.
→Als de DSO-stand is ingeschakeld, is het geluid soms gestoord. Stel de DSO-stand in op "OFF" (pagina 18).
Er kan niet worden afgestemd op voorkeurzenders.
- Sla de juiste frequentie op in het geheugen.
- Het ontvangstsignaal is te zwak.
Er kan niet automatisch worden afgestemd op zenders.
- De lokale zoekfunctie is niet correct ingesteld.
→ Het afstemmen wordt te vaak onderbroken: stel "LOCAL-ON" in (pagina 19).
→ Het afstemmen stopt niet bij een zender: stel "LOCAL-OFF" in (pagina 19).
- Het ontvangstsignaal is te zwak.
→ Stem handmatig af.
Tijdens FM-ontvangst knippert de aanduiding "ST".
- Stem nauwkeurig af op de frequentie.
- Het ontvangstsignaal is te zwak.
→ Stel "MONO-ON" in (pagina 19).
Een stereo-uitzending van een FM-programma wordt mono weergegeven.
Het apparaat staat in de mono-ontvangststand.
→ Stel "MONO-OFF" in (pagina 19).
RDS
SEEK begint na enkele seconden weergave.
De zender is geen TP-zender of heeft een zwak signaal.
→Schakel TA uit (pagina 12).
- Schakel TA in (pagina 12).
- De zender is een TP-zender, maar zicht noch geen verkeersinformatie UIT.
→Stem af op een andere zender.
PTY geeft "--" weer.
- De huidige zender is geen RDS-zender.
- Geen RDS-gegevens ontvangen.
- De zender geeft het programmatype niet door.
De programmaservicenaam knippert.
Er is geen alternatieve frequentie voor de huidige zender.
→Druk op +▶I/ -▶ terwijl de programmaservicenaam knippert. "PI SEEK" wordt weergegeven en het apparaat gaat zoeken naar een andere frequentie met dezelfde PI-gegevens (programma-identificatie).
USB afspelen
U kunt items niet via een USB HUB afspelen.
Dit apparaat kan geen USB-apparaten via een USB HUB herkennen.
Items kunnen niet worden afgespeeld.
Een USB-apparaat functioneert niet.
→Sluit dit opnieuw aan.
Het USB-apparaat wordt minder snel afgespeeld.
Het USB-apparaat bevat bestanden met een ingewikkelde structuur.
- Als schermitems een groot aantal tekens bevatten, rollen ze mogelijk niet.
U hoort een pieptoon.
Tijdens het afspelen is het USB-apparaat losgekoppeld.
→ Voordat u een USB-apparaat loskoppelt, moet u eerst het afspelen stoppen ter bescherming van de gegevens.
Het geluid wordt onderbroken.
Het geluid kan worden onderbroken bij een hoge bitsnelheid van meer dan 320 kbps.
Foutmeldingen/berichten
CHECKING
Het apparaat controleert de aansluiting van een USB-apparaat.
→ Wacht tot de controle van de aansluiting is voltooid.
DEVICE INSIDE
Wanneer u het contact in de stand OFF zet en u probeert het USB-apparaat of de iPod te verwijderen, wordt "DEVICE INSIDE" op het scherm weergegeven.
ERROR
Het USB-apparaat is niet automatisch herkend.
→ Sluit het opnieuw aan.
FAILURE
De luidsprekers of versterkers zijn niet correct aangesloten.
→ Raadpleeg de handleiding voor installatie/aansluitingen van dit model om de aansluitingen te controleren.
HUB NO SUPRT (geen HUB-ondersteuning)
Een USB HUB wordt niet ondersteund door dit apparaat.
L.SEEK + / -
De lokale Zoekfunctie is ingeschakeld tijdens automatisch afstemmen.
NO AF
Er is geen alternatieve familie voor de huidige zender.
NO DEV (geen apparaat)
USB is geselecteerd als bron terwijl er geen USB-apparaat is aangesloten. Een USB-apparaat of een USB-kabel is losgeraakt tijdens het afspelen.
→ Zorg ervoor dat u een USB-apparaat en een USB-kabel aansluit.
NO MUSIC
Het USB-apparaat bevat geen muziekbestanden.
→ Sluit een USB-apparaat met muziekbestanden aan.
NO NAME
Er is geen naam voor de artiest/track of het album waar de track is geschreven.
NO TP
Het apparaat blijft zoeken naar beschikbare TP-zenders.
OFFSET
Er is wellicht een interne storing.
→ Controleer de aansluiting. Als de foutmelding in het scherm blijft staan, moet u de dichtstbijzijnde Sony-handelaar raadplegen.
OVERLOAD
Het USB-apparaat is overbelast.
→ Koppel het USB-apparaat los en wijzig de bron met (SOURCE/OFF). → Dit geeft aan dat het USB-apparaat buiten gebruik is of dat een apparaat is aangesloten dat niet wordt ondersteund.
READ
Alle informatie over tracks en albums op het USB-apparaat wordt gelezen.
→ Wacht totdat het lezen is voltooid en het afspelen automatisch wordt gestart.
RESET
Het USB-apparaat kan niet worden gebruikt vanwege een probleem.
→ Druk op de RESET-toets (pagina 6).
USB NO SUPRT (geen USB-ondersteuning)
Het aangesloten USB-apparaat wordt niet ondersteund. → Ga naar de ondersteuningssite voor meer informatie over de compatibiliteit van het USB-apparaat.
"LLL" of "7777"
Tijdens het snel terug- of vooruitspoelen hebt u het begin of het einde van het USB-apparaat bereikt en kunt u niet verder.
Het teken kan niet worden weergegeven met het apparaat.
Als deze oplossingen niet helpen, ga naar de dichtstbijzijnde Sony-handelaar voor advies.
