Tipo di prodotto	Autoradio CD/MP3/WMA/AAC
Marca	Sony
Modelli	DSX-S100, DSX-S300
Dimensioni (L × A × P)	Circa 178 × 50 × 180 mm
Peso	Circa 1,0 kg
Alimentazione	Batteria veicolo 12 V CC (massa negativa)
Potenza di uscita max.	52 W × 4 (a 4 ohm)
Fusibile	10 A
Ricevitore radio	FM 87,5 – 108 MHz, MW (PO) 531 – 1602 kHz, LW (GO) 153 – 279 kHz
Lettore USB	USB ad alta velocità (500 mA max), compatibile MP3/WMA/AAC
Compatibilità iPod	iPod touch, classic, nano (1ª a 5ª generazione), iPod con video
Ingresso AUX	Mini jack stereo (3,5 mm)
Funzioni RDS	AF, TA, PTY, CT, REG
Equalizzatore	EQ3 (7 curve preimpostate + 1 personalizzabile)
DSO (Dynamic Sound Organizer)	3 livelli di effetto + OFF
ZAPPIN™	Riproduzione di brani (6/15/30 secondi)
Quick-BrowZer	Navigazione per categorie su dispositivo USB
Display	Schermo LCD con regolazione del contrasto e dimmer
Frontale rimovibile	Sì, con allarme antifurto
Telecomando	Mini-telecomando RM-X114 (opzionale)
Manutenzione	Pulizia dei connettori con un cotton fioc; sostituire il fusibile con un modello da 10 A
Sicurezza	Funzione spegnimento automatico (AUTO OFF) per evitare lo scaricamento della batteria
Accessori forniti	Connettore USB per iPod XA-50IP, kit di installazione e collegamento

Domande frequenti - DSX-S100, DSX-S300 SONY

Come disattivare la modalità dimostrativa (DEMO)?

Tenere premuto il tasto di selezione fino alla visualizzazione della schermata di configurazione. Premere più volte il tasto di selezione fino a vedere «DEMO», quindi ruotare la rotella per selezionare «DEMO-OFF». Confermare tenendo premuto il tasto di selezione.

Come resettare l'autoradio?

Rimuovere il frontale e, utilizzando un oggetto appuntito (penna), premere il pulsante RESET situato dietro il frontale. Questo cancella l'ora e alcuni dati memorizzati.

Come impostare l'orologio?

Tenere premuto il tasto di selezione, premere più volte fino a «CLOCK-ADJ», quindi premere +▶I. Ruotare la rotella per impostare ore e minuti, confermare con il tasto di selezione.

Quali dispositivi USB sono compatibili?

Dispositivi USB di tipo memoria di massa (MSC) e MTP, con file MP3 (.mp3), WMA (.wma) o AAC (.m4a). La capacità massima di cartelle è 128 e di file per cartella è 500.

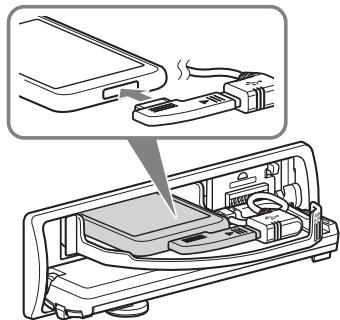

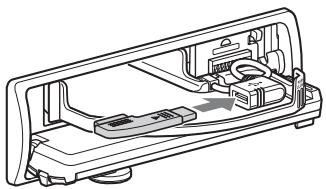

Come utilizzare un iPod con questo autoradio?

Collegare l'iPod all'adattatore XA-50IP fornito, quindi collegarlo al connettore USB del TUNE TRAY. La riproduzione inizia automaticamente. L'iPod viene ricaricato quando il contatto è in posizione ACC o l'apparecchio è acceso.

Perché non esce alcun suono dagli altoparlanti?

Verificare che la funzione ATT non sia attivata (premere ATT del telecomando se presente). Assicurarsi che l'impostazione FADER sia corretta per la configurazione degli altoparlanti.

Come memorizzare automaticamente le stazioni radio?

Selezionare la banda (FM/MW/LW), tenere premuto il tasto di selezione fino alla schermata di configurazione, premere più volte fino a «BTM», quindi premere +▶I. Le stazioni vengono memorizzate in ordine di frequenza.

Cosa fare se il display rimane spento?

Tenere premuto il tasto SOURCE/OFF dell'apparecchio finché il display non riappare. Se non funziona, pulire i connettori tra il frontale e l'apparecchio con un cotton fioc.

L'antenna elettrica non si estende. Cosa fare?

Verificare il collegamento del cavo di comando dell'antenna elettrica (blu). Potrebbe essere necessario installare un relè se l'antenna non ne è dotata.

Come riprodurre brani in modalità casuale su un dispositivo USB?

Durante la riproduzione, tenere premuto il tasto ZAP/SHUF. Premere più volte ZAP/SHUF per selezionare «SHUF ALBUM» (album casuale) o «SHUF DEVICE» (tutto il dispositivo). Dopo 3 secondi, l'impostazione viene confermata.

MANUALE UTENTE DSX-S100, DSX-S300 SONY

Istruzioni per l'uso

Per annullare la dimostrazione (DEMO), vedere pagina 6.

Per annullare la dimostrazione (DEMO), vedere pagina 6.

DSX-S100

Made for

iPod

Si dichiara che l'apparecchio è stato fabbricato in conformità all'art.2, Comma I del D.M.28.08.1995 n.548.

Per motivi di sicurezza, assicurarsi di installare il presente apparecchio sul cruscotto dell'auto. Per l'installazione e i collegamenti, consultare il manuale per l'installazione e i collegamenti in dotazione.

Avviso per i clienti: le seguenti informazioni riguardano esclusivamente gli apparecchi venduti in paesi in cui sono applicate le direttive UE

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l'Italia).

ZAPPIN è un marchio di fabbrica di Sony Corporation.

"WALKMAN" e il logo "WALKMAN" sono marchi registrati di Sony Corporation.

Windows Media e il logo Windows sono marchi di fabbrica o marchi registrati di Microsoft Corporation negli

Stati Uniti e/o in altri paesi.

iPod è un marchio di fabbrica di Apple, Inc., registrato negli Stati Uniti e in altri paesi.

Tecnologia di codifica audio MPEG Layer-3 e brevetti su licenza del Fraunhofer IIS e della Thomson.

Questo prodotto è tutelato da specifici diritti di proprietà intellettuale di Microsoft Corporation. L'uso o la distribuzione della Tecnologia in questione al di fuori del presente prodotto sono vietati senza la apposita licenza concessa da Microsoft o da una filiale Microsoft autorizzata.

I fornitori di contenuti utilizzano la tecnologia di gestione dei diritti digitali per Windows Media contenuta nel presente dispositivo ("WM-DRM") per proteggere l'integrità dei contenuti ("Contenuto Protetto"), cosicché non sia possibile appropriarsi indebitamente della proprietà intellettuale, incluso il copyright, in tali contenuti. Il presente dispositivo utilizza il software WM-DRM per riprodurre Contenuto Protetto ("Software WM-DRM"). Qualora la protezione del Software WM-DRM del presente dispositivo sia stata compromessa, i proprietari di Contenuto Protetto ("Proprietari del Contenuto Protetto") potranno richiedere che Microsoft revochi il diritto del Software WM-DRM di acquistare nuove licenze per la duplicazione, la visualizzazione e/o la riproduzione di Contenuto Protetto. La revoca non modifica la qualità del Software WM-DRM di riprodurre contenuto non protetto. Un elenco di Software WM-DRM revocati verrà inviato al dispositivo dell'utente ogni qualvolta l'utente scarichi da Internet o da un PC una licenza per il Contenuto Protetto. Congiuntamente a tale licenza, Microsoft potrebbe inoltre scaricare sul dispositivo dell'utente per conto dei Proprietari di Contenuto Protetto gli elenchi delle revoche.

Nota sulla batteria al litio

Non esporre la batteria a fonti di calore eccessive quali la luce solare diretta, fuoco o simili.

Avvertenza relativa all'installazione su un'auto sprovvista della posizione ACC (accessoria) sul blocchetto di accensione

Assicurarsi di impostare la funzione di spegnimento automatico (pagina 19).

L'apparecchio si spegne completamente e in modo automatico dopo l'intervallo di tempo impostato dal relativo spegnimento, per evitare lo scaricamento della batteria.

Se non viene impostata la funzione di spegnimento automatico, tenere premuto (SOURCE/OFF) fino a quando l'indicazione non scompare ogni volta che si spegne il motore.

Operazioni preliminari

Azzeramento dell'apparecchio 6

Disattivazione del modo DEMO 6

Impostazione dell'orologio 6

Rimozione del pannello anteriore 7

Installazione del pannello anteriore 7

Posizione dei comandi e operazioni di base

Unità principale. 8

Ricerca di un brano 10

Ricerca di un brano in base al nome — Quick-BrowZer 10

Ricerca di un brano in base all'ascolto di porzioni di brani - ZAPPIN™ 11

Radio

Memorizzazione e ricezione delle stazioni . . . 11

Memorizzazione automatica — BTM. 11

Memorizzazione manuale. 11

Ricezione delle stazioni memorizzate.... 12

Sintonizzazione automatica 12

RDS 12

Cenni preliminari 12

Impostazione dei modi AF e TA. 12

Selezione del modo PTY 13

Impostazione del modo CT. 13

Dispositivi USB

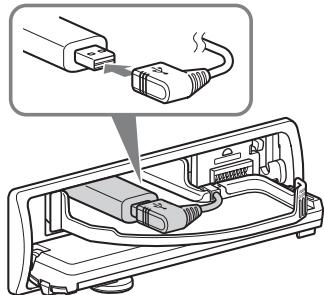

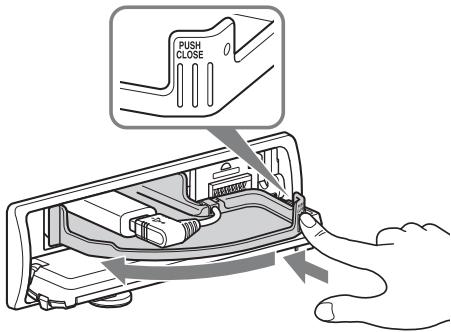

Riproduzione del contenuto di un dispositivo

USB 14

Voci del display 15

Riproduzione ripetuta 15

Riproduzione in ordine casuale. 15

iPod

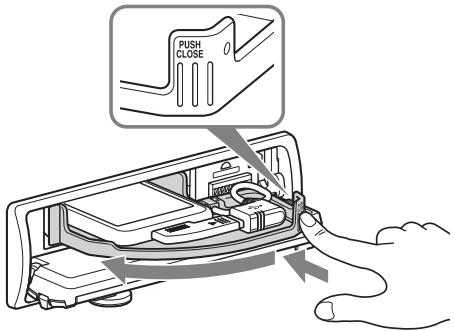

Riproduzione tramite un iPod 16

Voci del display 17

Riproduzione ripetuta 17

Riproduzione in ordine casuale. 18

Altre funzioni

Modifica delle impostazioni audio 18

Regolazione delle caratteristiche dell'audio 18

Personalizzazione della curva dell'equalizzatore - EQ3 19

Regolazione delle voci di impostazione SET 19

Uso di apparecchi opzionali 20

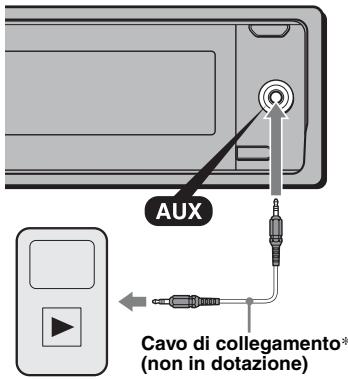

Apparecchio audio ausiliario 20

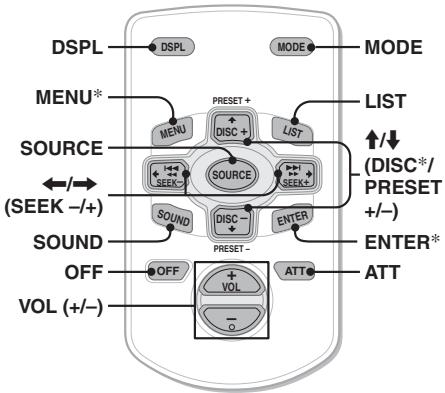

Telecomando a raggi infrarossi RM-X114 21

Informazioni aggiuntive

Precauzioni 21

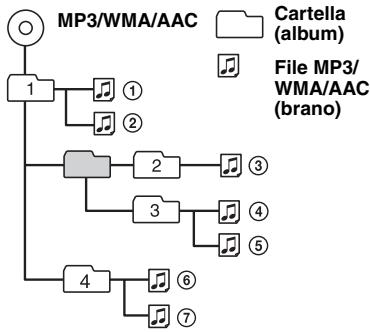

Ordine di riproduzione di file MP3/WMA/AAC 21

Informazioni sulla funzione Device Inside di avviso dispositivo interno 21

Informazioni sull'iPod 22

Manutenzione 22

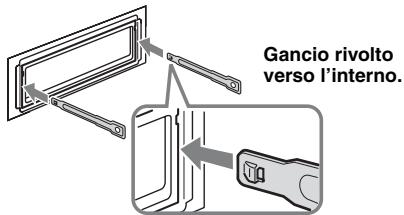

Rimozione dell'apparecchio 23

Caratteristiche tecniche 23

Guida alla soluzione dei problemi 24

Messaggi e indicazioni di errore 26

Sito di assistenza clienti

In caso di domande o per le informazioni più aggiornate sul presente prodotto, visitare il seguente sito Web:

http://support.sony-europe.com/

Nel sito sono fornite informazioni relative a:

• Modelli e produttori di lettori audio digitali compatibili
• File MP3/WMA/AAC supportati

Operazioni preliminari

Azzeramento dell'apparecchio

Prima di utilizzare l'apparecchio per la prima volta, dopo la sostituzione della batteria dell'auto o dopo avere effettuato modifiche ai collegamenti, è necessario azzerare l'apparecchio stesso.

Rimuovere il pannello anteriore (pagina 7), quindi premere il tasto RESET (pagina 8) utilizzando un oggetto appuntito, ad esempio una penna a sfera.

Nota

Premendo il tasto RESET verranno cancellate le impostazioni dell'orologio e alcune funzioni memorizzate.

Disattivazione del modo DEMO

È possibile disattivare il display di dimostrazione che viene visualizzato durante lo spegnimento.

1 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione. 2 Premere più volte il tasto di selezione fino a visualizzare "DEMO". 3 Ruotare la manopola di controllo per selezionare "DEMO-OFF". 4 Tenere premuto il tasto di selezione. L'impostazione è completata e il display torna al modo di ricezione/riproduzione normale.

Impostazione dell'orologio

L'orologio fornisce l'indicazione digitale dell'ora in base al sistema delle 24 ore.

1 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione. 2 Premere più volte il tasto di selezione fino a visualizzare "CLOCK-ADJ". 3 Premere + L. L'indicazione dell'ora lampeggia. 4 Ruotare la manopola di controllo per impostare l'ora e i minuti. Per passare da una cifra all'altra dell'indicazione digitale, premere -I/+. 5 Dopo aver impostato i minuti, premere il tasto di selezione. L'impostazione è completata e l'orologio viene attivato.

Per visualizzare l'orologio, premere DSPL. Premere di nuovo DSPL per tornare al display precedente.

Suggerimento

È possibile regolare l'orologio automaticamente tramite la funzione RDS (pagina 13).

Rimozione del pannello anteriore

Per evitare il furto dell'apparecchio, è possibile estrarne il pannello anteriore.

Segnale di avvertimento

Se la chiave di accensione viene impostata sulla posizione OFF perché il pannello anteriore sia stato rimosso, viene emesso per alcuni secondi un segnale acustico di avvertimento.

Tale segnale viene emesso solo se è in uso l'amplificatore incorporato.

1 Tenere premuto (SOURCE/OFF).

L'apparecchio si spegne.

2 Premere (OPEN).

3 Fare scorrere il pannello anteriore verso destra, quindi estrarne l'estremità sinistra evitando di esercitare eccessiva forza.

Note

Non fare cadere il pannello anteriore né esercitare eccessiva pressione su quest'ultimo e sulla finestra del display. - Non esporre il pannello anteriore a calore, temperature elevate o umidità. Evitare di lasciarlo all'interno di auto parcheggiate oppure su cruscotti e ripiani posteriori. - Se nel display viene visualizzato "DEVICE INSIDE" o se il LED Device Inside di avviso dispositivo interno lampeggia, estrarre il pannello anteriore e rimuovere il dispositivo USB o l'iPod.

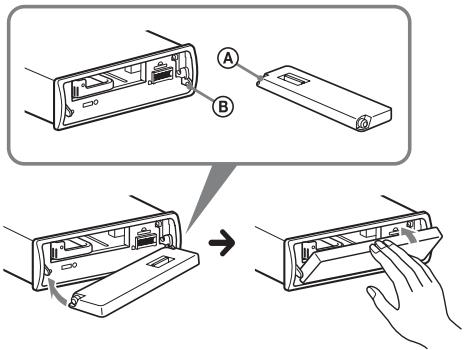

Installazione del pannello anteriore

Posizionare il foro A del pannello anteriore nel mandrino B dell'apparecchio, quindi spingere il lato sinistro verso l'interno evitando di esercitare eccessiva pressione.

Premere (SOURCE/OFF) sull'apparecchio per utilizzarlo.

Nota

Non collocare alcun oggetto sulla superficie interna del pannello anteriore.

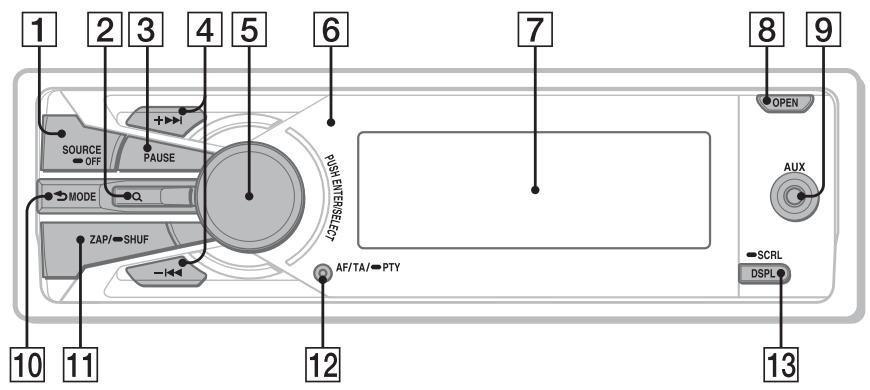

Unità principale

Pannello anteriore rimosso

La presente sezione contiene le istruzioni riguardanti la posizione dei comandi e le operazioni di base.

Per ulteriori informazioni, vedere le pagine corrispondenti.

1 Tasto SOURCE/OFF

Premere questo tasto per accendere l'apparecchio/cambiare sorgente (Radio/USB/AUX).

Premere per 1 secondo per spegnere l'apparecchio.

Tenere premuto per 2 o più secondi per spegnere l'apparecchio. Il display viene disattivato.

Tasto Q (BROWSE) pagina 10, 12

Per utilizzare la funzione di elenco (Radio); impostare il modo Quick-BrowZer (USB).

3 Tasto PAUSE

Per effettuare una pausa durante la riproduzione. Per annullare l'operazione, premere di nuovo il tasto.

4 Tasti +1/-1

Radio:

Per sintonizzare le stazioni in modo automatico (premere); per ricercare una stazione manualmente (tenere premuto).

USB:

Per saltare i brani (premere); per saltare i brani in modo continuo (premere, quindi premere di nuovo entro 1 secondo e tenere premuto); per fare avanzare rapidamente o fare retrocedere un brano (tenere premuto).

5 Manopola di controllo/tasto di selezione pagina 18, 19 Per regolare il volume (ruotare); per selezionare le voci di impostazione (premere e ruotare). 6 Ricevitore del telecomando 7 Finestra del display 8 Tasto OPEN pagina 7 Presa di ingresso AUX pagina 20 Per collegare un dispositivo audio portatile. 10 → (BACK)/MODE pagina 10, 11, 18 Per tornare al display precedente/selezionare la banda radio (FM/MW/LW). 11 Tasto ZAP/SHUF pagina 11, 15, 18 Per impostare il modo ZAPPIN™ (premere); per selezionare il modo di riproduzione casuale (tenere premuto). 12 Tasto AF (frequenze alternative)/ TA (notiziari sul traffico)/ PTY (tipo di programma) pagina 12, 13 Per impostare le funzioni AF e TA (premere), per selezionare PTY (tenere premuto) in RDS. Tasto DSPL (display)/SCRL (scorrimento) pagina 12, 15, 17 Per cancellare le voci del display (premere); per scorrere le voci del display (tenere premuto). 14 Connettore USB (situato sul TUNE TRAY) pagina 14, 16 Per il collegamento al dispositivo USB. TUNE TRAY pagina 14, 16 Scomparto in cui posizionare un dispositivo USB o un iPod. LED Device Inside di avviso dispositivo interno pagina 21 Tasto RESET pagina 6

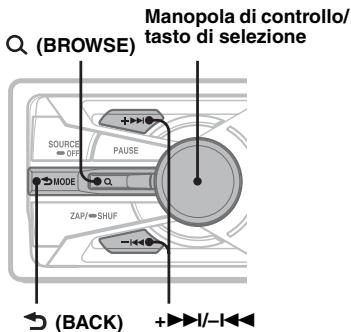

Ricerca di un brano in base al nome — Quick-BrowZer

È possibile ricercare un brano contenuto in un dispositivo USB in modo semplice, in base alla categoria.

1 Premere Q (BROWSE).

L'apparecchio entra nel modo QuickBrowZer, quando viene visualizzato l'elenco delle categorie di ricerca.

2 Ruotare la manopola per selezionare la categoria di ricerca desiderata, quindi premere la manopola per confermare.

3 Ripetere il punto 2 sino a quando non viene selezionato il brano desiderato.

Viene avviata la riproduzione.

Per tornare al display precedente

Premere (BACK).

Per annullare il modo Quick-BrowZer

Premere (BROWSE).

Nota

Impostando il modo Quick-BrowZer, l'impostazione della riproduzione ripetuta/in ordine casuale viene disattivata.

Ricerca mediante la modalità salto delle voci — Modo Jump

Se all'interno di una categoria sono presenti più voci, è possibile ricercare rapidamente la voce desiderata.

1 Premere + nel modo Quick-BrowZer. Viene visualizzato il seguente display.

ANumero di voci correnti

Numero totale di dati incluse nella strato corrente

Quindi, viene visualizzato il nome della voce.

2 Ruotare la manopola di controllo per selezionare la voce desiderata o una voce vicina a quella desiderata.

Questa operazione consente di saltare in incrementi pari al 10% del numero totale di voci.

3 Premere il tasto di selezione.

Il display torna al modo Quick-BrowZer e viene visualizzata la voce selezionata.

4 Ruotare la manopola di controllo per selezionare la voce desiderata, quindi premere la manopola stessa.

Se la voce selezionata è un brano, viene avviata la riproduzione.

Per disattivare il modo Jump

Premere (BACK) o -1

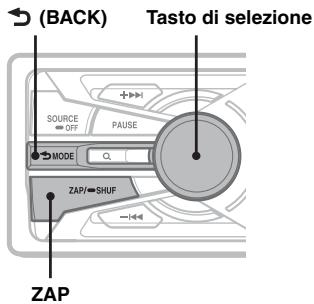

Ricerca di un brano in base all'ascolto di porzioni di brani — ZAPPIN™

È possibile ricercare il brano che si desidera ascoltare durante la riproduzione in sequenza di brevi porzioni di brani contenuti in un dispositivo USB.

Il modo ZAPPIN è particolarmente adatto per la ricerca di un brano nel modo di riproduzione in ordine casuale o di ripetizione in ordine casuale.

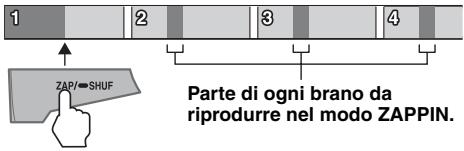

1 Premere (ZAP/SHUF) durante la riproduzione.

Una volta visualizzata l'indicazione "ZAPPIN" sul display, la riproduzione viene avviata a partire da una porzione del brano successivo.

La porzione viene riprodotta per l'intervallo impostato, quindi viene emesso un segnale acustico e viene avviata la porzione successiva.

Brano

2 Premere il tasto di selezione o (ZAP/SHUF) durante la riproduzione di un brano che si desidera ascoltare.

Il brano selezionato torna al modo di riproduzione normale e viene riprodotto dall'inizio.

Per ricercare di nuovo un brano mediante il modo ZAPPIN, ripetere i punti 1 e 2.

Suggerimenti

• È possibile selezionare un intervallo di riproduzione pari a circa 6 secondi/15 secondi/30 secondi (pagina 20). Non è possibile selezionare la porzione del brano da riprodurre.
• Premere +▶l/-▼ nel modo ZAPPIN per saltare un brano.
• Premendo (BACK) è inoltre possibile confermare un brano da riprodurre.

Radio

Memorizzazione e ricezione delle stazioni

Attenzione

Per la sintonizzazione delle stazioni durante la guida, utilizzare la funzione BTM (memorizzazione automatica delle emittenti con sintonia migliorata) per evitare incidenti.

Memorizzazione automatica — BTM

1 Premere più volte (SOURCE/OFF) fino a visualizzare "TUNER". Per cancellare la banda, premere più volte MODE. È possibile selezionare FM1, FM2, FM3, MW o LW. 2 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione. 3 Premere più volte il tasto di selezione fino a visualizzare "BTM". 4 Premere +▶▶.

L'apparecchio memorizza le stazioni nell'elenco preselezionato in base all'ordine delle frequenze.

Quando l'impostazione è stata memorizzata, viene emesso un segnale acustico.

Memorizzazione manuale

1 Durante la ricezione della stazione che si desidera memorizzare, premere Q (BROWSE). Viene visualizzato l'elenco preselezionato. 2 Ruotare la manopola di controllo per selezionare il numero di preselezione. 3 Tenere premuto il tasto di selezione fino a visualizzare "MEMORY".

Nota

Se un'altra stazione viene memorizzata in corrispondenza dello stesso tasto numero, la stazione memorizzata in precedenza viene sostituita.

Suggerimento

Se viene memorizzata una stazione RDS, viene memorizzata anche l'impostazione AF/TA (pagina 12).

Ricezione delle stazioni memorizzate

È possibile selezionare una stazione da ricevere tramite un elenco.

1 Selezionare la banda, quindi premere Q (BROWSE).

Viene visualizzato l'elenco preselezionato.

2 Ruotare la manopola di controllo fino a visualizzare la stazione desiderata.

3 Premere il tasto di selezione per ricevere la stazione.

Il display torna al modo di ricezione normale.

Sintonizzazione automatica

1 Selezionare la banda, quindi premere +I-1 per ricercare la stazione.

La ricerca si arresta non appena l'apparecchio riceve una stazione. Ripetere questa procedura fino alla ricezione della stazione desiderata.

Suggerimento

Se si conosce la frequenza della stazione che si desidera ascoltare, tenere premuto + > 山 - 1 / - 1 < 山 per individuare la frequenza approssimativa, quindi premere più volte + > 山 - 1 / - 1 < 山 per sintonizzarsi esattamente sulla frequenza desiderata (sintonizzazione manuale).

RDS

Cenni preliminari

RDS (sistema dati radio) è un servizio che consente alle stazioni radio FM di trasmettere informazioni digitali aggiuntive insieme al normale segnale in radiofrequenza.

Voci del display

A Banda radio, Funzione B TA/TP*1

Frequenza*2 (nome del servizio programmi), numero di preselezione, orologio, dati RDS

1 "TA" lampeggia durante la ricezione di notiziari sul traffico. "TP" si illumina durante la ricezione di una stazione che fornisce programmi sul traffico. 2 Durante la ricezione della stazione RDS, " *" è visualizzato a sinistra dell'indicazione della frequenza.

Per cancellare le voci del display A, C, premere DSPL.

Servizi RDS

Il presente apparecchio fornisce i servizi RDS in modo automatico come segue:

AF (frequenze alternative)

Consente di selezionare e sintonizzare di nuovo la stazione con il segnale più potente.

Utilizzando questa funzione, è possibile riprodurre in modo continuo lo stesso programma durante un viaggio di lunga durata, senza la necessità di sintonizzare di nuovo la stessa stazione manualmente.

TA (notiziari sul traffico)/TP (programma sul traffico)

Fornisce le informazioni o i programmi correnti relativi al traffico. Qualsiasi informazione o programma ricevuto interrompe la riproduzione della sorgente selezionata.

PTY (tipo di programma)

Consente di visualizzare il tipo di programma in fase di ricezione nonché di ricercare il tipo di programma selezionato.

CT (ora)

L'orologio viene regolato mediante i dati CT della trasmissione RDS.

Note

• È possibile che non tutte le funzioni RDS siano disponibili, a seconda del paese o della regione.
• La funzione RDS non è disponibile quando il segnale è troppo debole o se la stazione sintonizzata non trasmette dati RDS.

Impostazione dei modi AF e TA

1 Premere più volte (AF/TA) sino a visualizzare l'impostazione desiderata.

Selezionare	Per
AF-ON	attivare AF e disattivare TA.
TA-ON	attivare TA e disattivare AF.
AF, TA-ON	attivare entrambi i modi AF e TA.
AF, TA-OFF	disattivare entrambi i modi AF e TA.

Memorizzazione di stazioni RDS con impostazione AF e TA

È possibile preselezionare le stazioni RDS insieme all'impostazione AF/TA. Se viene utilizzata la funzione BTM, vengono memorizzate solo le stazioni RDS con la stessa impostazione AF/TA.

Se si utilizza il modo di preselezione manuale, è possibile preselezionare le stazioni RDS e non RDS con impostazioni AF/TA distinte.

1 Impostare AF/TA, quando si memorizza la stazione mediante la funzione BTM o manualmente.

Ricezione dei notiziari di emergenza

Se è attivato il modo AF o TA, gli annunci di emergenza interrompono automaticamente la riproduzione della sorgente selezionata.

Suggerimento

Se si regola il livello del volume durante un notiziario sul traffico, tale livello viene memorizzato per i successivi notiziari sul traffico, indipendentemente dal normale livello del volume.

Mantenimento di un programma regionale — REG

Quando la funzione AF è attivata: le impostazioni predefinite di questo apparecchio limitano la ricezione a una regione specifica, in modo che la stazione sintonizzata non venga sostituita da una stazione regionale dal segnale più potente.

Se si intende lasciare tale area di ricezione regionale, impostare "REG-OFF" nelle impostazioni durante la ricezione FM (pagina 20).

Nota

Questa funzione non è disponibile nel Regno Unito e in altre aree.

Funzione Local Link (solo per il Regno Unito)

Questa funzione consente di selezionare altre stazioni locali della stessa area, anche se non sono memorizzate nell'elenco preselezionato.

1 Durante la ricezione FM, premere Q (BROWSE), quindi selezionare un numero di preselezione in corrispondenza del quale è memorizzata una stazione locale.

2 Entro 5 secondi, premere Q (BROWSE), quindi selezionare nuovamente lo stesso numero di preselezione della stazione locale. Ripetere questa procedura fino alla ricezione della stazione locale.

Selezione del modo PTY

1 Tenere premuto (PTY) durante la ricezione FM.

Se la stazione sta trasmettendo dati PTY, viene visualizzato il nome del tipo di programma corrente.

2 Premere più volte (PTY) sino a quando non viene visualizzato il tipo di programma desiderato. 3 Premere +▶l-1

L'apparecchio avvia la ricerca di una stazione che trasmette il tipo di programma selezionato.

Tipi di programma

NEWS (Notiziario), AFFAIRS (Attualità), INFO (Informazioni), SPORT (Sport), EDUCATE (Educazione), DRAMA (Teatro), CULTURE (Cultura), SCIENCE (Scienza), VARIORED (Vari), POP M (Musica pop), ROCK M (Musica rock), EASY M (Musica leggera), LIGHT M (Classica leggera), CLASSICS (Classica), OTHER M (Altri tipi di musica), WEATHER (Meteo), FINANCE (Finanza), CHILDREN (Programmi per bambini), SOCIAL A (Sociale), RELIGION (Religione), PHONE IN (Chat show), TRAVEL (Viaggi), LEISURE (Divertimento e tempo libero), JAZZ (Musica jazz), COUNTRY (Musica country), NATION M (Musica nazionale), OLDIES (Musica anni 50/60), FOLK M (Musica folk), DOCUMENT (Documentari)

Nota

Non è possibile utilizzare questa funzione in paesi/regioni in cui non sono disponibili i dati PTY.

Impostazione del modo CT

1 Impostare "CT-ON" nelle impostazioni (pagina 19).

Note

• La funzione CT potrebbe non essere disponibile anche durante la ricezione di una stazione RDS. L'ora impostata mediante la funzione CT e l'ora corrente potrebbero non corrispondere.

Dispositivi USB

Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza.

Sito di assistenza clienti

http://support.sony-europe.com/

• È possibile utilizzare dispositivi USB di tipo MSC (Memorizzazione di massa) e MTP (Media Transfer Protocol) compatibili con lo standard USB.
• I codec corrispondenti sono MP3 (.mp3), WMA (.wma) e AAC (.m4a).
• Si consiglia di eseguire copie di backup dei dati contenuti nel dispositivo USB.

Note

• Collegare il dispositivo USB dopo aver avviato il motore. A seconda del dispositivo USB, è possibile che collegandolo prima di avviare il motore si verifichino problemi di funzionamento o si provochino danni.
• Non collocare telefoni cellulari o dispositivi dotati di funzioni di comunicazione wireless sul TUNE TRAY, in quanto i segnali telefonici potrebbero non essere ricevuti oppure le comunicazioni potrebbero venire interrotte.
• Non lasciare il dispositivo USB all'interno di auto parcheggiate, onde evitare problemi di funzionamento.

Riproduzione del contenuto di un dispositivo USB

1 Premere (OPEN).

3 Collegare il dispositivo USB al connettore USB.

4 Per chiudere, premere CLOSE finché il TUNE TRAY non scatta in posizione.

5 Chiudere il pannello anteriore.

Viene avviata la riproduzione.

Se è collegato un dispositivo USB, per avviare la riproduzione, premere più volte SOURCE/OFF fino a visualizzare "USB".

Premere (SOURCE/OFF) per 1 secondo per arrestare la riproduzione.

Rimozione del dispositivo USB

1 Arrestare la riproduzione del dispositivo USB. 2 Premere OPEN. 3 Premere PUSH OPEN sul TUNE TRAY. 4 Rimuovere il dispositivo USB. 5 Fare scorrere il TUNE TRAY e chiudere il pannello anteriore.

Note

Non rimuovere il dispositivo USB durante la riproduzione, diversamente si potrebbero danneggiare i dati USB. Non collocare dispositivi non USB, né oggetti quali monete, chiavi, schede, liquidi e casi vari nel TUNE TRAY. Non collocare oggetti infiammabili come accendini nel TUNE TRAY, in quanto si potrebbero causare fumo, fuoco o altri incidenti. - Capacità dello scomparto: circa 65 × 17 × 118 mm (l/a/p)

• Se le dimensioni del dispositivo USB da solo o combinato con un cavo USB non ne consentono la collocazione agevole nel TUNE TRAY, è possibile che il dispositivo non sia compatibile con la capacità dello scomparto. Non fare scorrere il TUNE TRAY o il cavo USB forzatamente. Per gli utenti di "WALKMAN", è consigliato l'uso dell'adattatore opzionale XA-50WM. L'adattatore è stato progettato per essere utilizzato esclusivamente con il presente apparecchio. Non utilizzarlo con altri dispositivi USB.
• Il presente apparecchio non è in grado di riconoscere i dispositivi USB mediante un hub USB.
• Fare scorrere il TUNE TRAY e chiudere il pannello anteriore prima di avviare la riproduzione. Diversamente, eventuali ostacoli e simili potrebbero causare danni.
• Se il pannello anteriore non si apre completamente a causa della forma del cruscotto nella posizione di installazione, estrarre il pannello anteriore e aprire manualmente il TUNE TRAY.

Per informazioni sull'estrazione del pannello anteriore, vedere a pagina 7.

• Il collegamento o la rimozione del dispositivo USB durante la guida sono operazioni estremamente pericolose.

Voci del display

Sorgente, nome del brano, nome dell'artista, nome dell'album. 3 Nome del brano, nome dell'artista, numero di album*, nome dell'album, numero del brano/ tempo di riproduzione trascorso, orologio

• Il numero dell'album viene visualizzato solo quando si cambia album.

Per cancellare le voci del display A, B, premere DSPL.

Note

Le voci visualizzate potrebbero non corrispondere, a seconda del dispositivo USB, del formato di registrazione e delle impostazioni effettuate. Per ulteriori informazioni, visitare il sito di assistenza. - Di seguito è riportato il numero massimo di dati visualizzabili.

cartelle (album): 128 - file (brani) per cartella: 500

• A seconda della quantità di dati registrati, è possibile che l'avvio della riproduzione richieda alcuni istanti.
• Non è possibile riprodurre i file DRM (gestione dei diritti digitali).
• Durante la riproduzione di un file MP3/WMA/AAC VBR (velocità di trasmissione variabile) o nelle operazioni di avanzamento/retrocessione rapida, è possibile che il tempo di riproduzione trascorso non venga visualizzato correttamente.

Non è supportata la riproduzione dei file MP3/WMA/AAC riportati di seguito:

• file con compressione senza perdita di dati
• file protetti da copyright

1 Durante la riproduzione, tenere premuto il tasto di selezione.

Viene visualizzato il display di impostazione.

2 Premere più volte il tasto di selezione fino a visualizzare "REPEAT". 3 Ruotare la manopola di controllo per selezionare il modo di riproduzione. 4 Tenere premuto il tasto di selezione.

L'impostazione è completata e il display torna al modo di riproduzione normale.

Selezionare	Per riproduire
REPEAT-TRK	un brano in modo ripetuto.
REPEAT-ALB	un album in modo ripetuto.

Per tornare al modo di riproduzione normale, selezionare "REPEAT-OFF".

Riproduzione in ordine casuale

1 Durante la riproduzione, tenere premuto (ZAP/SHUF).

La metà inferiore del display inizia a lampeggiare.

2 Premere più volte (ZAP/SHUF) fino a visualizzare l'impostazione desiderata.

Selezionare	Per riproduire
ALBUM	un album in ordine casuale.
DEVICE	un dispositivo in ordine casuale.

Dopo 3 secondi, l'impostazione è completata.

Per tornare al modo di riproduzione normale, selezionare "OFF".

iPod

Per ulteriori informazioni sulla compatibilità dell'iPod, vedere "Informazioni sull'iPod" a pagina 22 oppure visitare il sito di assistenza.

In queste Istruzioni per l'uso, il termine "iPod" viene utilizzato come riferimento generale per le funzioni iPod dell'iPod e dell'iPhone, se non specificato diversamente dal testo o dalle illustrazioni.

Sito di assistenza clienti

http://support.sony-europe.com/

Note

• Non collocare telefoni cellulari o dispositivi dotati di funzioni di comunicazione wireless sul TUNE TRAY, in quanto i segnali telefonici potrebbero non essere ricevuti oppure le comunicazioni potrebbero venire interrotte.
• Non lasciare l'iPod all'interno di auto parcheggiate, onde evitare problemi di funzionamento.

Riproduzione tramite un iPod

Prima di collegare l'iPod, abbassare il volume dell'apparecchio.

1 Premere (OPEN).

3 Collegare l'adattatore in dotazione al connettore USB.

4 Collegare l'iPod all'adattatore in dotazione.

5 Per chiudere, premere CLOSE finché il TUNE TRAY non scatta in posizione.

6 Chiudere il pannello anteriore.

L'iPod si accende automaticamente e sul relativo display appare la seguente schermata.*

I brani contenuti nell'iPod vengono riprodotti automaticamente a partire dal punto in cui è stata interrotta la riproduzione.

Se è già collegato un iPod, per avviare la riproduzione, premere più volte

SOURCE/OFF fino a visualizzare "USB". (Non appena l'iPod viene riconosciuto, sul display appare l'indicazione "IPOD".)

• I dati visualizzati variano in base all'iPod oppure potrebbero non essere visualizzati nel caso venga collegato un iPod touch.

7 Regolare il volume.

Premere (SOURCE/OFF) per 1 secondo per arrestare la riproduzione.

Rimozione dell'iPod

1 Arrestare la riproduzione dell'iPod. 2 Premere (OPEN). 3 Premere PUSH OPEN sul TUNE TRAY. 4 Rimuovere l'iPod. 5 Fare scorrere il TUNE TRAY e chiudere il pannello anteriore.

Nota

Non rimuovere l'iPod durante la riproduzione, diversamente si potrebbero danneggiare i dati. Non collocare dispositivi non iPod, né oggetti quali monete, chiavi, schede, liquidi e custodie nel TUNE TRAY. Non collocare oggetti infiammabili come accendini nel TUNE TRAY, in quanto si potrebbero causare fumo, fuoco o altri incidenti. - Per gli utenti di iPod, utilizzare l'adattatore XA-50IP in dotazione. L'adattatore è stato progettato per essere utilizzato esclusivamente con il presente apparecchio. Non utilizzarlo con altri dispositivi USB. - Il presente apparecchio non è in grado di riconoscere l'iPod mediante un hub USB. - Fare scorrere il TUNE TRAY e chiudere il pannello anteriore prima di avviare la riproduzione. Diversamente, eventuali ostacoli e simili potrebbero causare danni. - Se il pannello anteriore non si chiude completamente a causa della forma del cruscotto nella posizione di installazione, estrarre il pannello anteriore e aprire manualmente il TUNE TRAY. Per informazioni sull'estrazione del pannello anteriore, vedere a pagina 7. - Il collegamento o la rimozione dell'iPod durante la guida sono operazioni estremamente pericolose.

Suggerimenti

• Quando la chiave d'accensione è impostata sulla posizione ACC e l'apparecchio è acceso, l'iPod viene ricaricato.
• Se l'iPod viene scollegato durante la riproduzione, nel display dell'apparecchio viene visualizzato "NO DEV".

Modo di ripristino

Se l'iPod è collegato, sull'apparecchio viene impostato il modo di ripristino e la riproduzione viene avviata nel modo impostato sull'iPod. Nel modo di ripristino, non è disponibile la funzione di riproduzione ripetuta/in ordine casuale.

Voci del display

Sorgente, nome del brano, nome dell'artista, titolo dell'album B Nome del brano, nome dell'artista, nome dell'album, numero del brano/tempo di riproduzione trascorso, orologio

Per cancellare le voci del display A, B, premere DSPL.

Suggerimento

Quando si cambia album/podcast/genere/artista/playlist, viene visualizzato temporaneamente il numero della relativa volta.

Nota

È possibile che alcune lettere memorizzate nell'iPod non vengano visualizzate in modo corretto.

Riproduzione ripetuta

1 Durante la riproduzione, tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione. 2 Premere più volte il tasto di selezione fino a visualizzare "REPEAT". 3 Ruotare la manopola di controllo per selezionare il modo di riproduzione. 4 Tenere premuto il tasto di selezione. L'impostazione è completata e il display torna al modo di riproduzione normale.

Selezionare	Per riproduire
REPEAT-TRK	un brano in modo ripetuto.
REPEAT-ALB	un album in modo ripetuto.
REPEAT-PCS	un podcast in modo ripetuto.
REPEAT-ART	un artista in modo ripetuto.
REPEAT-PLY	una playlist in modo ripetuto.
REPEAT-GNR	un genere in modo ripetuto.

Per tornare al modo di riproduzione normale, selezionare "REPEAT-OFF".

Riproduzione in ordine casuale

1 Durante la riproduzione, tenere premuto (ZAP/SHUF).

La metà inferiore del display inizia a lampeggiare.

2 Premere più volte (ZAP/SHUF) sino a visualizzare l'impostazione desiderata.

IPO

SHUF

Selezionare	Per riproduire
ALBUM	un album in ordine casuale.
PODCAST	un podcast in ordine casuale.
ARTIST	un artista in ordine casuale.
PLAYLIST	una playlist in ordine casuale.
GENRE	un genere in ordine casuale.
DEVICE	un dispositivo in ordine casuale.

Dopo 3 secondi, l'impostazione è completata.

Per tornare al modo di riproduzione normale, selezionare "OFF".

Altre funzioni

Modifica delle impostazioni audio

Regolazione delle caratteristiche dell'audio

1 Premere più volte il tasto di selezione fino a visualizzare la voce desiderata. 2 Ruotare la manopola di controllo per regolare la voce selezionata. 3 Premere (BACK).

L'impostazione è completata e il display torna al modo di ricezione/riproduzione normale.

È possibile impostare le seguenti voci (per ulteriori informazioni, consultare la pagina di riferimento):

EQ3

Consente di selezionare una curva dell'equalizzatore da 7 tipi di musica (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM o OFF).

DSO (organizzatore audio dinamico)

Consente di creare un effetto audio più realistico.

Per selezionare il modo DSO: "1", "2", "3" o "OFF". Maggiore è il numero, più enfatizzato sarà l'effetto.

LOW*1, MID*1, HIGH*1 (pagina 19)

BALANCE

Consente di regolare il bilanciamento dei diffusori sinistro e destro.

FADER

Consente di regolare il livello relativo tra i diffusori anteriori e posteriori.

SUB*2 (volume del subwoofer)

Consente di regolare il volume del subwoofer.

AUX LV*3 (livello AUX)

Consente di regolare il livello del volume di ciascun apparecchio ausiliario collegato:

“+18dB”-“0dB”-“-8dB”.

Questa impostazione elimina la necessità di regolare il livello del volume tra sorgenti diverse.

1 Se la funzione EQ3 è attivata. 2 Quando l'uscita audio è impostata su "SUB-OUT" (pagina 19).

"ATT" viene visualizzato con il valore minimo e può essere regolato fino a un massimo di 21 incrementi.

*3 Se è attivata la sorgente AUX (pagina 20).

Personalizzazione della curva dell'equalizzatore - EQ3

L'opzione "CUSTOM" di EQ3 consente di effettuare impostazioni dell'equalizzatore personalizzate.

1 Selezionare una sorgente, quindi premere più volte il tasto di selezione per selezionare "EQ3". 2 Ruotare la manopola di controllo per selezionare "CUSTOM". 3 Premere più volte il tasto di selezione fino a visualizzare "LOW", "MID" o "HIGH". 4 Ruotare la manopola di controllo per regolare la voce selezionata.

Il livello del volume può essere regolato per unità di 1 dB da -10 dB a +10 dB.

Ripetere i punti 3 e 4 per regolare la curva dell'equalizzatore.

Per ripristinare la curva dell'equalizzatore impostata in fabbrica, tenere premuto il tasto di selezione prima del completamento dell'impostazione.

5 Premere (BACK).

L'impostazione è completata e il display torna al modo di ricezione/riproduzione normale.

Suggerimento

È possibile regolare anche altri tipi di equalizzatore.

Regolazione delle voci di impostazione — SET

1 Tenere premuto il tasto di selezione. Viene visualizzato il display di impostazione. 2 Premere più volte il tasto di selezione fino a visualizzare la voce desiderata. 3 Ruotare la manopola di controllo per selezionare l'impostazione (ad esempio su "ON" o "OFF"). 4 Tenere premuto il tasto di selezione.

L'impostazione è completata e il display torna al modo di ricezione/riproduzione normale.

Nota

Le voci visualizzate sono diverse, a seconda della sorgente e dell'impostazione.

È possibile impostare le seguenti voci (per ulteriori informazioni, consultare la pagina di riferimento):

CLOCK-ADJ (regolazione dell'orologio) (pagina 6)

CT (ora)

Consente di attivare la funzione CT: "ON", "OFF" (pagina 12, 13).

BEEP

Consente di attivare il segnale acustico: "ON", "OFF".

AUX-A*1 (audio AUX)

Consente di attivare il display della sorgente AUX: "ON", "OFF" (pagina 20).

AUTO OFF

Consente di spegnere automaticamente l'apparecchio dopo un intervallo di tempo prestabilito dallo spegnimento dell'apparecchio stesso: "NO", "30S" (secondi), "30M" (minuti), "60M" (minuti).

SUB/REAR*1

Consente di impostare l'uscita audio: "SUB-OUT" (subwoofer), "REAR-OUT" (amplificatore di potenza).

DEMO (dimostrazione)

Consente di attivare la dimostrazione: "ON", "OFF".

DIMMER

Consente di modificare la luminosità del display.

• "AT": per ridurre automaticamente la luminosità del display quando vengono accesi i fari. (Disponibile solo se è collegato il cavo di controllo dell'illuminazione.)
• "ON": per attenuare la luminosità del display.
• "OFF": per disattivare l'attenuatore di luminosità.

CONTRAST

Consente di regolare il contrasto per rendere più nitido il display, in base all'angolo di visualizzazione. È possibile impostare il livello di contrasto in 7 incrementi.

LV-METER (misuratore del livello)

Consente di attivare il misuratore del livello: "ON", "OFF".

A.SCRL (scorrimento automatico)

Consente di fare scorrere automaticamente le voci composte da molti caratteri: "ON", "OFF".

REPEAT (pagina 15)

LOCAL (modo di ricerca locale)

• "ON": per sintonizzare solo le stazioni con segnali più forti.
• "OFF": per eseguire la sintonia normale.

MONO*2 (modo monofonico)

Consente di selezionare il modo di ricezione monofonico per migliorare la ricezione FM: "ON", "OFF".

REG*2 (regionale)

Consente di limitare la ricezione a una regione specifica: "ON", "OFF" (pagina 13).

ZAP TIME (tempo Zapping)

Consente di selezionare il tempo di riproduzione per la funzione ZAPPIN.

"ZAP TIME-1" (circa 6 secondi),

"ZAP TIME-2" (circa 15 secondi),

"ZAP TIME-3" (circa 30 secondi).

LPF*3 (filtro passa-basso)

Consente di selezionare la frequenza di taglio del subwoofer: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".

SUB*3 (fase del subwoofer)

Consente di selezionare la fase del subwoofer: "NORM", "REV".

HPF (filtro passa alto)

Consente di selezionare la frequenza di taglio del diffusore anteriore/posteriore: "OFF", "80Hz", "100Hz", "120Hz", "140Hz", "160Hz".

LOUD (enfasi di bassi)

Consente di potenziare i bassi e gli acuti per ottenere un audio nitido a livelli di volume bassi: "ON", "OFF".

DM+

Consente di attivare la funzione DM+: "ON", "OFF".

BTM (pagina 11)

1 Se l'apparecchio è spento. 2 Durante la ricezione FM. *3 Quando l'uscita audio è impostata su "SUB-OUT".

Uso di apparecchi opzionali

Apparecchio audio ausiliario

Collegando un dispositivo audio portatile opzionale alla presa di ingresso AUX (minipresa stereo) sull'apparecchio e selezionando la sorgente, è possibile ascoltare l'audio del dispositivo portatile mediante i diffusori dell'auto. Il livello del volume è regolabile per intervenire sulle differenze fra l'apparecchio e il dispositivo audio portatile. Attenersi alla seguente procedura:

Collegamento del dispositivo audio portatile

1 Spegnere il dispositivo audio portatile. 2 Abbassare il volume sull'apparecchio. 3 Effettuare il collegamento all'apparecchio.

* Assicurarsi di utilizzare una spina diritta.

Regolazione del livello del volume

Regolare il volume dell'apparecchio audio collegato prima della riproduzione.

1 Abbassare il volume sull'apparecchio. 2 Premere più volte (SOURCE/OFF) sino a visualizzare "AUX". Quindi, viene visualizzato "AUX FRONT IN". 3 Avviare la riproduzione del dispositivo audio portatile ad un volume moderato. 4 Impostare sull'apparecchio il consueto volume di ascolto. 5 Regolare il livello di ingresso (pagina 18).

Telecomando a raggi infrarossi RM-X114

I tasti del telecomando a raggi infrarossi corrispondenti a quelli dell'apparecchio controllano le stesse funzioni.

- Tasto DSPL (display)

Per cancellare le voci del display.

- Tasto MODE

Premere per selezionare la banda radio (FM/ MW/LW).

- Tasto SOURCE

Per accendere l'apparecchio; cancellare la sorgente (Radio/USB/AUX).

Tasti / ⇒ (SEEK-/+）

Per controllare la radio/il dispositivo USB.

Stessa funzione di -1 < / + > sull'apparecchio.

- Tasto SOUND

Equivale al tasto di selezione sull'apparecchio.

- Tasto OFF

Per spegnere l'apparecchio; per arrestare la riproduzione della sorgente.

- Tasto VOL (volume) +/-

Per regolare il volume.

- Tasto LIST

Per selezionare PTY in RDS.

- Tasti freccia su (+) / giù (-)

Per ricevere le stazioni memorizzate (Radio); per saltare gli album (USB).

- Tasto ATT (attenuazione audio)

Per attenuare l'audio. Per annullare l'operazione, premere di nuovo il tasto.

• Funzione non disponibile per questo apparecchio.

Nota

Se l'apparecchio viene spento e il display disattivato, non è possibile controllarlo mediante il telecomando a scheda a meno che non venga premuto

SOURCE/OFF sull'apparecchio per accendere l'apparecchio stesso.

Informazioni aggiuntive

Precauzioni

• Se l'auto è stata parcheggiata alla luce solare diretta, attendere che l'apparecchio si raffreddi prima di utilizzarlo. L'antenna elettrica si estende automaticamente.

Ordine di riproduzione di file MP3/WMA/AAC

Informazioni sulla funzione Device Inside di avviso dispositivo interno

Se la chiave di accensione viene impostata sulla posizione OFF mentre il dispositivo USB o l'iPod sono ancora inseriti, nel display viene visualizzata l'indicazione "DEVICE INSIDE".

Aprire il pannello anteriore per rimuovere il dispositivo USB o l'iPod.

Se il pannello anteriore è estratto quando la chiave di accensione viene impostata su OFF.

Il LED Device Inside di avviso dispositivo interno lampeggia.

Suggerimento

Per informazioni sulla rimozione del dispositivo USB o dell'iPod, vedere pagina 14 (USB), 17 (iPod).

Nota

Il segnale di avviso dispositivo interno viene emesso solo se è in uso l'amplificatore incorporato.

Informazioni sull'iPod

• Non è possibile effettuare il collegamento ai seguenti modelli di iPod. Prima dell'uso, aggiornare il software del dispositivo iPod. Made for
• iPod touch (2a generazione)
• iPod touch (la generazione)
• iPod classic
• iPod con video
• iPod nano (5a generazione)
• iPod nano (4a generazione)
• iPod nano (3a generazione)
• iPod nano (2a generazione)
• iPod nano (1a generazione)
• "Made for iPod" significa che un accessorio elettronico è stato appositamente progettato per il collegamento all'iPod ed è stato certificato dallo sviluppatore per la conformità agli standard Apple.
• Apple non può essere ritenuta responsabile del funzionamento del presente dispositivo o della relativa conformità agli standard di sicurezza e normativi.

Per eventuali dati o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.

Manutenzione

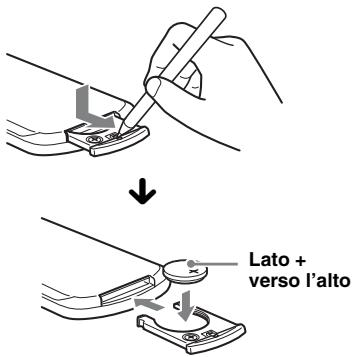

Sostituzione della batteria al litio del telecomando a scheda

In condizioni normali, la pila dura circa 1 anno (il ciclo di vita può risultare più breve in funzione delle condizioni di utilizzo).

Quando la pila si scarica, il raggio d'azione del telecomando si riduce. Sostituire la pila con una pila al litio CR2025 nuova. L'uso di pile diverse potrebbe comportare il rischio di incendi o esplosioni.

Note sulla pila al litio

• Tenere la pila al litio fuori dalla portata dei bambini. Se la pila viene ingerita, consultare immediatamente un medico.
• Pulire la pila con un panno asciutto per assicurare un perfetto contatto.
• Assicurarsi di rispettare la corretta polarità durante l'inserimento della pila.
• Non afferrare la pila con pinze di metallo, in quanto potrebbe verificarsi un corto circuito.

AVVERTENZA

La pila può esplodere se usata correttamente.

Pertanto, non deve essere ricaricata, smontata o gettata nel fuoco.

Fusibile (10 A)

Sostituzione del fusibile

Per la sostituzione del fusibile, assicurarsi di utilizzare un fusibile dello stesso amperaggio di quello indicato sull'originale. Se il fusibile si brucia, controllare i collegamenti dell'alimentazione e sostituire il fusibile. Se dopo la

sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Pulizia dei connettori

Se i connettori tra l'apparecchio e il pannello anteriore sono sporchi, l'apparecchio potrebbe non funzionare correttamente. Per evitare questo problema, aprire il pannello anteriore, rimuoverlo (pagina 7), quindi pulire i connettori con un batuffolo di cotone. Non esercitare forza eccessiva. Diversamente, i connettori potrebbero venire danneggiati.

Unità principale

Lato posteriore del pannello anteriore

Note

Per motivi di sicurezza, spegnere il motore prima di pulire i connettori e rimuovere la chiave dal blocchetto di accensione. Non toccare mai direttamente i connettori con le dita o con oggetti di metallo.

Rimozione dell'apparecchio

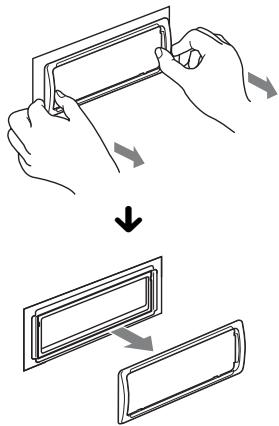

1. Rimuovere la cornice protettiva.

Rimuovere il pannello anteriore (pagina 7). Afferrare entrambe le estremità della cornice di protezione, quindi estrarla.

2. Rimuovere l'apparecchio.

Inserire contemporaneamente entrambe le chiavi di rilascio fino a farle scattare in posizione.

Estrarre le chiavi di rilascio per sbloccare l'apparecchio.

Rimuovere l'apparecchio dalla struttura facendolo scorrere.

Caratteristiche tecniche

Sintonizzatore*

FM

Gamma di frequenza: 87,5 - 108,0 MHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Frequenza intermedia: 150 kHz

Sensibilità utilizzabile: 10 dBf

Selettività: 75 dB a 400 kHz

Rapporto segnale-rumore: 70 dB (mono)

Separazione: 40 dB a 1 kHz

Risposta in frequenza: 20 - 15.000 Hz

MW/LW

Gamma di frequenze:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Terminale dell'antenna:

Connettore dell'antenna esterna

Frequenza intermedia: 25kHz

Sensibilità: MW: 26µV , LW: 45µV

• di cui al par. 3 dell'Allegato A al D.M. 25/06/85 e al par. 3 dell'Allegato 1 al D.M. 27/08/87

Lettore USB

Interfaccia: USB (velocità massima)

Alimentazione massima: 500mA

Amplificatore di potenza

Uscita: uscite diffusori

Impedenza diffusori: 4-8 ohm

Potenza di uscita massima: 52W× 4 (a 4 ohm)

Generali

Uscite:

Terminale delle uscite audio (possibilità di selezione tra anteriore, subwoofer/posteriore)

Terminale di controllo del relè dell'antenna elettrica

Terminale di controllo dell'amplificatore di potenza

Ingressi:

Terminale di ingresso del telecomando

Terminale di ingresso dell'antenna

Terminale di controllo ATT del telefono

Terminale di controllo dell'illuminazione

Presa di ingresso AUX (minipresa stereo)

Connettore di ingresso del segnale USB

Comandi relativi al tono:

Bassi: ±10 dB a 60 Hz (XPLOD)

Medi: ±10 dB a 1 kHz (XPLOD)

Alti: ±10 dB a 10 kHz (XPLOD)

Requisiti di alimentazione: batteria auto da 12 V CC (massa negativa)

Dimensioni: circa 178 × 50 × 180 mm (l/a/p)

Dimensioni di montaggio: circa 182 × 53 × 163 mm (l/a/p)

Peso: circa 1,0 kg

Accessori in dotazione:

Connettore USB per iPod X4-50IP

Elementi per l'installazione e i collegamenti (1 set)

Accessori/apparecchi opzionali:

Telecomando a distanza: RM-X114

Adattatore per Walkman XA-50WM

È possibile che il rivenditore non tratti alcuni degli accessori di cui sopra. Per ulteriori informazioni, rivolgersi al rivenditore.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

Guida alla soluzione dei problemi

Fare riferimento alla seguente lista di verifica per risolvere la maggior parte dei problemi che si potrebbero verificare durante l'uso di questo apparecchio.

Prima di esaminare l'elenco che segue, verificare le procedure di collegamento e d'uso dell'apparecchio.

Se il problema persiste, visitare il seguente sito di assistenza.

Sito di assistenza clienti

http://support.sony-europe.com/

Generali

L'apparecchio non riceve alimentazione.

• Verificare il collegamento o il fusibile.
• Se l'apparecchio viene spento e il display disattivato, non è possibile utilizzarlo mediante il telecomando. Accendere l'apparecchio.

L'antenna elettrica non si estende.

L'antenna elettrica non dispone di scatola a relè.

L'audio non viene emesso.

• È attenuata la funzione ATT o la funzione ATT del Telefono (se il cavo di interfaccia di un Telefono per auto è collegato al cavo ATT).
• La posizione del dato di attenuazione "FADER" non è appropriata per un sistema a 2 diffusori.

Non viene emesso alcun segnale acustico.

• Il segnale acustico è disattivato (pagina 19).
• Un amplificatore di potenza opzionale è collegato e l'amplificatore incorporato non viene utilizzato.

Il contenuto della memoria è stato cancellato.

• È stato premuto il tasto RESET. → Reinserire i dati in memoria.
• Il cavo di alimentazione o la pila sono stati rimossi o non sono collegati correttamente.

Le stazioni memorizzate e l'ora esatta sono cancellate.

Si è bruciato il fusibile.

Quando si cambia la posizione della chiave di accensione, viene emesso un disturbo.

I cavi non sono collegati correttamente al connettore di alimentazione accessoria dell'auto.

Durante la riproduzione o la ricezione, viene attivato il modo di dimostrazione.

Se non viene eseguita alcuna operazione per 5 minuti quando è impostata la funzione "DEMO-ON", viene attivato il modo di dimostrazione.

→ Impostare "DEMO-OFF" (pagina 19).

Il display viene disattivato/non viene visualizzato nella relativa finestra.

• L'attenuatore di luminosità è impostato su "DIMMER-ON" (pagina 19).
• Il display scompare tenendo premuto (SOURCE/OFF).

Premere (SOURCE/OFF) sull'apparecchio fino a visualizzare il display.

• I connettori sono sporchi (pagina 22).

La funzione di spegnimento automatico non è operativa.

L'apparecchio è acceso. La funzione di spegnimento automatico si attiva e spegne l'apparecchio.

→ Spegnere l'apparecchio.

La funzione DSO non è disponibile.

• A seconda del tipo di interni dell'auto o del tipo di musica, è possibile che la funzione DSO non produca l'effetto desiderato.

Ricezione radiofonica

Non è possibile ricevere le stazioni. L'audio è disturbato.

• Il collegamento non è corretto.

→ Collegare il cavo di controllo dell'antenna elettrica (blu) o il cavo di alimentazione accessorio (rosso) al cavo di alimentazione di un amplificatore di potenza dell'antenna per auto (solo se l'auto dispone di antenna FM/MW/LW incorporata sul vetro posteriore/laterale).

→ Verificare il collegamento dell'antenna dell'auto.

→ Se l'antenna dell'auto non si estende, verificare il collegamento del cavo di controllo dell'antenna elettrica.

→ Quando il modo DSO è attivato, talvolta l'audio risulta disturbato. Impostare il modo DSO su "OFF" (pagina 18).

Non è possibile effettuare la sintonizzazione preselezionata.

• Memorizzare la frequenza corretta.
• Il segnale di trasmissione è eccessivamente debole.

Non è possibile effettuare la sintonizzazione automatica.

L'impostazione del modo di ricerca locale non è stata effettuata correttamente. → La sintonizzazione si arresta di frequente: impostare "LOCAL-ON" (pagina 19). → La sintonizzazione non si arresta in corrispondenza di una stazione: impostare "LOCAL-OFF" (pagina 19). - Il segnale di trasmissione è eccessivamente debole. → Eseguire la sintonizzazione manuale.

Durante la ricezione FM, lampeggia l'indicazione "ST".

Sintonizzare la frequenza in modo corretto. - Il segnale di trasmissione è eccessivamente debole. → Impostare "MONO-ON" (pagina 20).

Un programma FM trasmesso in stereofonia viene ricevuto in monofonia.

L'apparecchio è impostato sul modo di ricezione monofonico. → Impostare "MONO-OFF" (pagina 20).

RDS

Dopo alcuni secondi di ascolto, viene avviata la funzione SEEK.

La stazione non è TP oppure il segnale è debole. → Disattivare il modo TA (pagina 12).

Non viene trasmesso alcun notiziario sul traffico.

• Attivare il modo TA (pagina 12).
• La stazione non trasmette notiziari sul traffico pur essendo una stazione TP.

→ Sintonizzarsi su un'altra stazione.

Il modo PTY visualizza "---".

• La stazione corrente non è una stazione RDS.
• I dati RDS non vengono ricevuti.
• La stazione non specifica il tipo di programma.

Il nome del servizio programmi lampeggia.

Non esiste alcuna frequenza alternativa per la stazione corrente. Premere + + + - / - + durante il lampeggiamento del nome del servizio programmi. Viene visualizzato "PI SEEK" e l'apparecchio avvia la ricerca di un'altra frequenza con gli stessi dati PI (identificativo programma).

Riproduzione USB

Non è possibile eseguire la riproduzione mediante un hub USB.

Il presente apparecchio non è in grado di riconoscere i dispositivi USB mediante un hub USB.

Non è possibile eseguire la riproduzione.

Un dispositivo USB non funziona.

→ Ricollegarlo.

Il dispositivo USB necessita di un tempo maggiore per avviare la riproduzione.

Il dispositivo USB contiene file con una struttura ad albero complessa.

Le voci del display non scorrono.

• Non è possibile scorrere un numero elevato di caratteri. "A.SCRL" è impostato su "OFF".

→ Impostare "A.SCRL-ON" (pagina 19). → Tenere premuto DSPL (SCRL).

Viene emesso un segnale acustico.

Il dispositivo USB è stato scollegato durante la riproduzione. → Prima di scollegare un dispositivo USB, accertarsi di arrestare innanzitutto la riproduzione ai fini della protezione dei dati.

L'audio viene trasmesso a intermittenza.

A velocità di trasmissione elevate o superiori a 320 kbps, è possibile che l'audio venga trasmesso a intermittenza.

Messaggi e indicazioni di errore

CHECKING

È in corso il controllo del collegamento a un dispositivo USB.

→ Attendere il termine del controllo.

DEVICE INSIDE

Se la chiave di accensione viene impostata sulla posizione OFF prima che il dispositivo USB o l'iPod siano stati rimossi, nel display viene visualizzata l'indicazione "DEVICE INSIDE".

ERROR

Il dispositivo USB non è stato riconosciuto automaticamente. → Ricollegarlo.

FAILURE

I collegamenti di diffusori/amplificatori non sono corretti.

→ Consultare la guida all'installazione e i collegamenti del presente modello per verificare i collegamenti.

HUB NO SUPRT (HUB non supportato)

Il presente apparecchio non supporta hub USB.

L.SEEK + / -

Il modo di ricerca locale è attivato durante la sintonizzazione automatica.

Non esiste alcuna frequenza alternativa per la stazione corrente.

NO DEV (Nessun dispositivo)

Come sorgente è stato selezionato USB perché fosse collegato un dispositivo USB. Durante la riproduzione sono stati scollegati un dispositivo o un cavo USB. → Accertarsi di collegare un dispositivo e un cavo USB.

NO MUSIC

Il dispositivo USB non contiene file musicali.

→ Collegare un dispositivo USB contenente file musicali.

NO NAME

Il brano non contiene il nome di un album/artista/brano.

NO TP

L'apparecchio continua la ricerca di stazioni TP disponibili.

OFFSET

Potrebbe essersi verificato un problema interno.

→ Verificare i collegamenti. Se l'indicazione di errore rimane visualizzata, rivolgersi al più vicino rivenditore Sony.

OVERLOAD

Il dispositivo USB è sovraccaricato.

→ Scollegare il dispositivo USB, quindi cambiare sorgente premendo (SOURCE/OFF). → Indica che il dispositivo USB presenta problemi di funzionamento oppure che è stato collegato un dispositivo non supportato.

READ

È in corso la lettura di tutte le informazioni relative ai brani e agli album del dispositivo USB.

→ Una volta terminata l'operazione, la riproduzione viene avviata automaticamente.

RESET

Il dispositivo USB non funziona a causa di un problema.

→ Premere il tasto RESET (pagina 6).

USB NO SUPRT (USB non supportato)

Il dispositivo USB collegato non è supportato.

→ Per ulteriori informazioni sulla compatibilità del dispositivo USB in uso, visitare il sito di assistenza.

Mentre si procede rapidamente in avanti/all'indietro, sono stati raggiunti l'inizio o la fine del contenuto del dispositivo USB e non è possibile andare oltre.

L'apparecchio non supporta la visualizzazione di un determinato carattere.

Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.

Registra online il loro prodotto su:
