BEDIENUNGSANLEITUNG DSX-S100, DSX-S300 SONY
Bedienungsanleitung DE
Mode d'emploi FR
Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 6 nach.

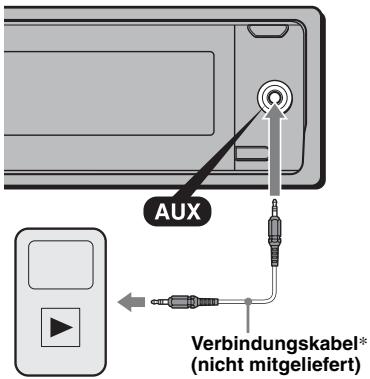

AUX-Eingangsbuchse (Stereo-Minibuchse)
Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.
Montieren Sie dieses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.
Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.
ZAPPIN ist ein Markenzeichen der Sony Corporation.
„WALKMAN“ und das „WALKMAN“-Logo sind eingetragene Marken der Sony Corporation.
Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen
der Microsoft Corporation in den USA und/oder anderen Ländern.
iPod ist ein in den USA und anderen Ländern eingetragenes Markenzeichen von Apple Inc.
MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.
Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieser Produkte ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.
Inhaltsanbieter verwenden die in diesem Gerät enthaltene Technologie zur Verwaltung digitaler Rechte für Windows Media („WM-DRM“, Windows Media Digital Rights Management), um die Integrität des Inhalts („Sicherer Inhalt“) zu gewährleisten, sodass sich keine Person das geistige Eigentum, einschließlich Urheberrecht, an diesen Inhalten widerrechtlich aneignen kann. Bei diesem Gerät wird WM-DRM-Software zum Wiedergeben sicherer Inhalte verwendet („WM-DRM-Software“). Bei Gefährdung der Sicherheit der WM-DRM-Software dieses Geräts können Eigentümer sicherer Inhalte („Secure Content Owners“) fordern, dass Microsoft das Recht der WM-DRM-Software zum Erwerb neuer Lizenzen zum Kopieren, Anzeigen und/oder Wiedergeben von sicheren Inhalten aufhebt. Trotz der Aufhebung kann mithilfe der WM-DRM-Software ungeschützter Inhalt wiedergegeben werden. Eine Liste widerrufener WM-DRM-Software wird jedes Mal an Ihr Gerät gesendet, wenn Sie eine Lizenz für sicheren Inhalt aus dem Internet oder von einem PC herunterladen. Microsoft lädt möglicherweise im Auftrag von Secure Content Owners zusammen mit einer solchen Lizenz Sperrlisten auf Ihr Gerät herunter.

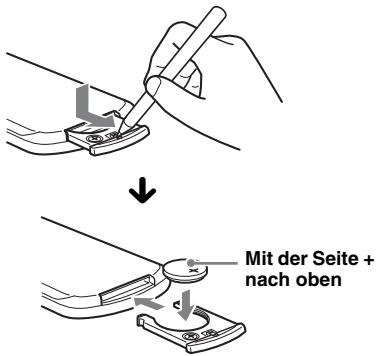

Hinweis zur Lithiumbatterie: Schützen Sie die Batterie vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.
Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt
Aktivieren Sie unbedingt die Abschaltautomatik (Seite 20). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, die Taste SOURCE/OFF gedrückt halten, bis die Anzeige ausgeblendet wird.
Vorbereitungen
Zurücksetzen des Geräts 6
Beenden des DEMO-Modus 6
Einstellen der Uhr 6
Abnehmen der Frontplatte 7
Anbringen der Frontplatte 7
Lage und Grundfunktionen der Teile und Bedienelemente
Hauptgerät 8
Suchen nach einem Titel 10
Suchen nach einem Titel anhand seines Namens - Quick-BrowZer 10
Suchen nach einem Titel durch Anspielen des Titels - ZAPPINTM. 11
Radio
Speichern und Empfangen von Sendern .11
Automatisches Speichern von Sendern BTM. 11
Manuelles Speichern von Sendern 11
Einstellen gespeicherter Sender 12
Automatisches Einstellen von Sendern. 12
RDS. 12
Übersicht. 12
Einstellen von AF und TA 12
Auswählen des Programmtyps (PTY) 13
Einstellen der Uhrzeit (CT). 13
USB-Geräte

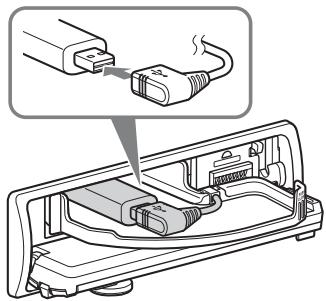

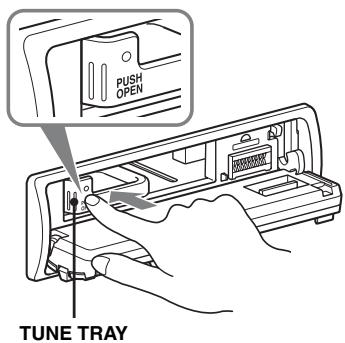

Wiedergabe mit einem USB-Gerät 14
Informationen im Display. 15
Repeat Play 15
Shuffle Play. 15
iPod

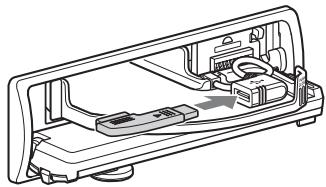

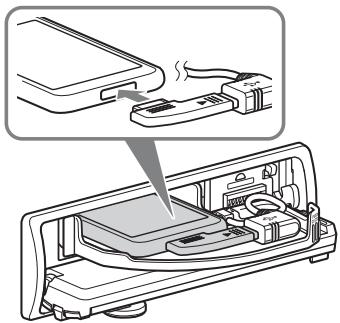

Wiedergabe mit einem iPod 16
Informationen im Display. 18
Repeat Play 18
Shuffle Play. 18
Weitere Funktionen
Ändern der Klangeinstellungen 19
Einstellen der Klangeigenschaften. 19
Individuelles Einstellen der Equalizer-Kurve - EQ3. 19
Einstellen von Konfigurationsoptionen - SET 19
Verwenden gesondert erhältlicher Geräte. . . . 21
Zusätzliche Audiogeräte. 21

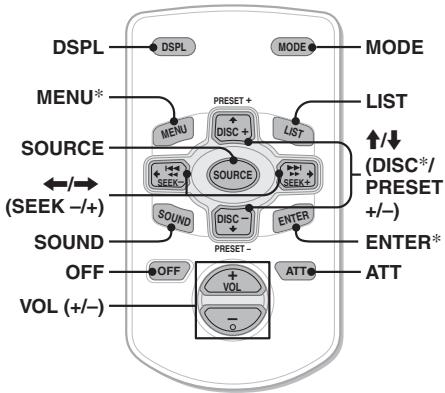

Kartenfernbedienung RM-X114 21
Sicherheitsmaßnahmen 22

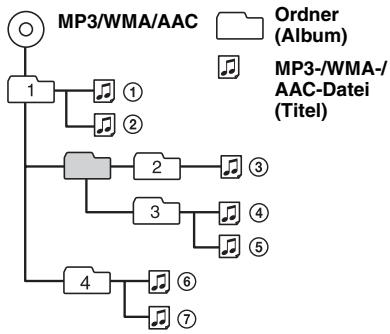

Wiedergabereihenfolge von MP3-/WMA-
AAC-Dateien 22
Die Warn-LED „Device Inside“ 22
Der iPod 22
Wartung 22

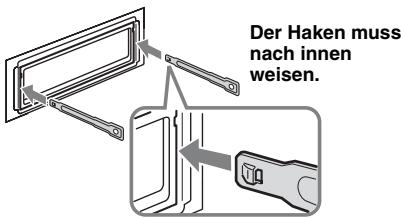

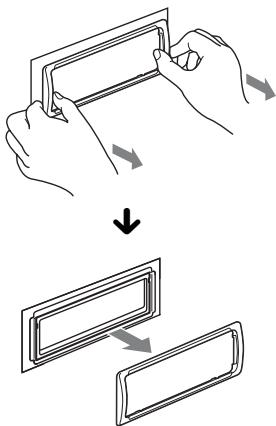

Ausbauen des Geräts. 24
Technische Daten 24
Störungsbehebung. 25
Fehleranzeigen/Meldungen 27
Support-Website
Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, besuchen Sie bitte die folgende Website:
Hier finden Sie folgende Informationen:
- Modelle und Hersteller kompatibler digitaler Audioplayer
- Unterstützte MP3-/WMA-/AAC-Dateien
Vorbereitungen
Zurücksetzen des Geräts
Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen. Nehmen Sie die Frontplatte ab (Seite 7) und drücken Sie die Taste RESET (Seite 8) mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber.
Hinweis
Wenn Sie die Taste RESET drücken, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht.
Beenden des DEMO-Modus
Sie können die Demo, die beim Ausschalten des Geräts angezeigt wird, abbrechen.
1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „DEMO“ angezeigt wird. 3 Wählen Sie durch Drehen des Steuerreglers „DEMO-OFF“ aus. 4 Halten Sie die Auswahltaste gedrückt. Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.
Einstellen der Uhr
Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.
1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „CLOCK-ADJ“ angezeigt wird. 3 Drücken Sie +▶I. Die Stundenanzeige blinkt. 4 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie ◀I+▶, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln. 5 Drücken Sie die Auswahltaste, nachdem Sie die Minuten eingestellt haben.
Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.
Zum Einblenden der Uhrzeit drücken Sie DSPL. Drücken Sie DSPL erneut, um zur vorherigen Anzeige zurückzuschalten.
Tipp: Mithilfe der RDS-Funktion können Sie die Uhr auch automatisch einstellen lassen (Seite 13).
Abnehmen der Frontplatte
Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.
Warnton
Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton.
Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

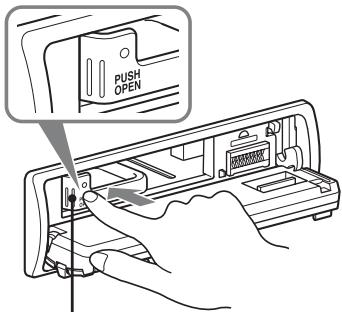

1. Halten Sie SOURCE/OFF gedrückt. Das Gerät schaltet sich aus. 2. Drücken Sie OPEN.
Die Frontplatte klappt nach unten auf.
3. Schieben Sie die Frontplatte nach rechts und ziehen Sie sie an der linken Seite vorsichtig heraus.
Hinweise
- Lassen Sie die Frontplatte nicht fallen und drücken Sie nicht zu stark auf die Frontplatte und das Display.
- Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.
- Wenn „DEVICE INSIDE“ im Display erscheint oder die Warn-LED „Device Inside“ blinkt, nehmen Sie die Frontplatte ab und trennen Sie das USB-Gerät bzw. den iPod von diesem Gerät.

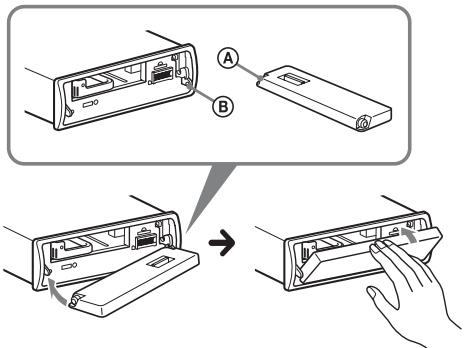

Anbringen der Frontplatte
Setzen Sie die Aussparung A an der Frontplatte am Stift B am Gerät an und drücken Sie dann die linke Seite behutsam hinein.
Drücken Sie SOURCE/OFF am Gerät, um das Gerät einzuschalten.
Hinweis
Legen Sie auf der Innenseite der Frontplatte nichts ab.

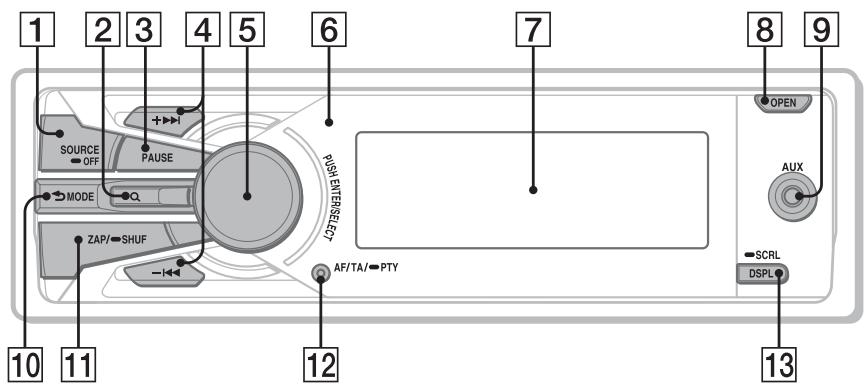

Hauptgerät

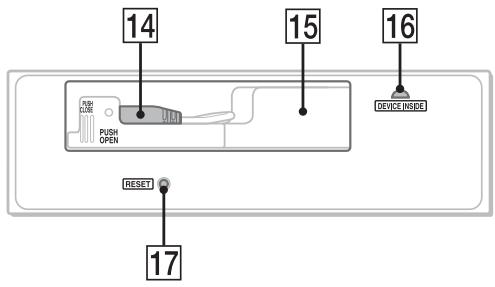

Mit abgenommener Frontplatte
In diesem Abschnitt werden Lage und Grundfunktionen der Teile und Bedienelemente beschrieben.
Nähere Erläuterungen finden Sie auf den jeweiligen Seiten.
1 Taste SOURCE/OFF
Drücken Sie diese Taste, um das Gerät einzuschalten bzw. die Tonquelle (Radio/USB/AUX) zu wechseln.
Wenn Sie die Taste 1 Sekunde lang drücken, schaltet sich das Gerät aus.
Wenn Sie die Taste 2 Sekunden oder länger drücken, schaltet sich das Gerät aus und die Anzeige wird ausgeblendet.
2 Taste Q (BROWSE) Seite 10, 12
Auflisten (Radio) bzw. Aktivieren des Quick-BrowZer-Modus (USB).
3 Taste PAUSE
Anhalten der Wiedergabe. Zum Beenden der Funktion drücken Sie die Taste erneut.
4 Tasten +▶I/-I
Radio:
Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten).
USB:
Überspringen von Titeln (drücken),
Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 1 Sekunde erneut drücken und gedrückt halten) bzw.
Vorwärts-/Rückwärtssuchen in einem Titel (gedrückt halten).
5 Steuerregler/Auswahltaste Seite 19 Einstellen der Lautstärke (drehen) bzw. Auswählen von Einstelloptionen (drücken und drehen). 6 Empfänger für die Kartenfernbedienung 7 Display 8 Taste OPEN Seite 7 9 AUX-Eingangsbuchse Seite 21 Anschließen eines tragbaren Audiogeräts. 10 → (BACK)/MODE Seite 10, 11, 19 Zurückschalten zur vorherigen Anzeige/ Auswählen des Radiofrequenzbereichs (FM (UKW)/MW/LW). 11 Taste ZAP/SHUF Seite 11, 15, 18 Aufrufen des ZAPPIN™-Modus (drücken) bzw. Auswählen des Shuffle-Modus (gedrückt halten). 12 Taste AF (Alternativefrequenzen)/ TA (Verkehrsdurchsagen)/ PTY (Programmtypauswahl) Seite 12, 13 Einstellen von AF und TA (drücken) bzw. Auswählen des Programmtyps (PTY) bei einem RDS-Sender (gedrückt halten). 13 Taste DSPL (Anzeige)/SCRL (Bildlauf) Seite 12, 15, 18 Wechseln der Informationen im Display (drücken) bzw. Durchlaufenlassen der Informationen im Display (gedrückt halten). 14 USB-Anschluss (im TUNE TRAY) Seite 14, 17 Anschließen eines USB-Geräts. TUNE TRAY 14, 16 Gerätefach zum Verstauen eines USB-Geräts oder iPod. 16 Warn-LED „Device Inside" Seite 22 17 Taste RESET Seite 6

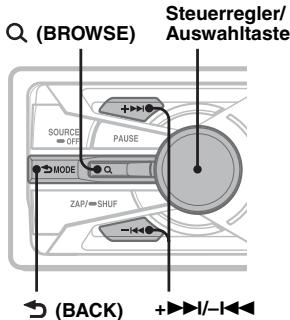

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer
Sie können anhand der Kategorie mühelos nach einem Titel auf einem USB-Gerät suchen.
1 Drücken Sie Q. (BROWSE).
Das Gerät wechselt in den Quick-BrowZer-Modus und die Liste der Suchkategorien erscheint.
2 Wählen Sie durch Drehen des Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.
3 Gehen Sie wie in Schritt 2 erläutert vor, bis der gewünschte Titel ausgewählt ist.
Die Wiedergabe beginnt.
So schalten Sie zur vorherigen Anzeige zurück.
Drücken Sie (BACK).
So deaktivieren Sie den Quick-BrowZer-Modus
Drücken Sie Q (BROWSE).
Hinweis
Wenn Sie den Quick-BrowZer-Modus aktivieren, wird die Einstellung für die Wiedergabewiederholung bzw. Zufallswiedergabe außer Kraft gesetzt.
Suchen mit Überspringen von Elementen — Jump-Modus
Auch wenn eine Kategorie viele Elemente enthält, können Sie das gewünschte Element schnell ausfindig machen.
1 Drücken Sie im Quick-BrowZer-Modus +▶I.
Die folgende Anzeige erscheint.
A Nummer des aktuellen Elements Gesamtzahl der Elemente in der aktuellen Ordnerebene
Anschließend erscheint der Name des Elements.
2 Drehen Sie den Steuerregler, um das gewünschte Element oder ein Element in der Höhe des gewünschten Elements auszuwählen. Das Gerät durchsucht die Elemente in Schritten von 10% der Gesamtzahl an Elementen. 3 Drücken Sie die Auswahltaste. Im Display erscheint wieder die Anzeige für den Quick-BrowZer-Modus und das ausgewählte Element wird angezeigt. 4 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler. Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.
So deaktivieren Sie den Jump-Modus Drücken Sie (BACK) oder -

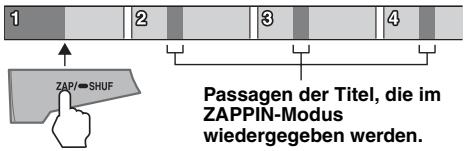

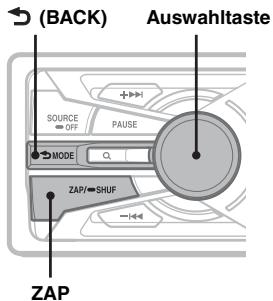

Suchen nach einem Titel durch Anspielen der Titel — ZAPPIN™
Sie können kurze Passagen der Titel auf einem USB-Gerät nacheinander anspielen, um nach dem gewünschten Titel zu suchen.
Der ZAPPIN-Modus eignet sich besonders für die Titelsuche, wenn die Wiedergabe in willkürlicher Reihenfolge oder die wiederholte Wiedergabe in willkürlicher Reihenfolge läuft.
1. Drücken Sie während der Wiedergabe (ZAP/SHUF).
„ZAPPIN“ erscheint im Display und dann beginnt die Wiedergabe einer Passage aus dem nächsten Titel.
Die Passage wird die eingestellte Anzahl an Sekunden lang wiedergegeben, danach ist ein Klicken zu hören und die Wiedergabe der nächsten Passage beginnt.
Titel
2. Drücken Sie die Auswahltaste oder (ZAP/SHUF), sobald eine Passage aus einem Titel wiedergegeben wird, den Sie ganz hören möchten.
Der ausgewählte Titel wird automatisch im normalen Wiedergabemodus ab dem Anfang wiedergegeben.
Wenn Sie im ZAPPIN-Modus einen weiteren Titel suchen wollen, gehen Sie wie in Schritt 1 und 2 erläutert vor.
Tipps
- Sie können als Wiedergabedauer etwa 6 Sekunden, 15 Sekunden oder 30 Sekunden auswählen (Seite 20). Welche Passage des Titels wiedergegeben wird, lässt sich nicht einstellen.
- Drücken Sie +▶/− im ZAPPIN-Modus, um einen Titel zu überspringen.
- Auch mit (BACK) können Sie den wiederzugebenden Titel bestätigen.
Radio
Speichern und Empfangen von Sendern
Achtung
Wenn Sie während der Fahrt Sender einstellen, sollen Sie die BTM-Funktion
(Speicherbelegungsautomatik) verwenden.
Andernfalls besteht Unfallgefahr.
Automatisches Speichern von Sendern — BTM
1 Drücken Sie SOURCE/OFF so oft, bis „TUNER" erscheint. Zum Wechseln des Frequenzbereichs drücken Sie mehrmals MODE. Sie können zwischen FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW wählen. 2 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 3 Drücken Sie die Auswahltaste so oft, bis „BTM“ angezeigt wird. 4 Drücken Sie +▶▶.
Das Gerät speichert die Sender in der Reihenfolge der Frequenzen in der Speicherliste.
Ein Signalton ist zu hören und die Einstellung wird gespeichert.
Manuelles Speichern von Sendern
1 Stellen Sie den Sender ein, den Sie speichern wollen, und drücken Sie dann Q(BROWSE). Die Speicherliste wird angezeigt. 2 Drehen Sie den Steuerregler, um die Speichernummer auszuwählen. 3 Halten Sie die Auswahltaste gedrückt, bis „MEMORY“ erscheint.
Hinweis
Wenn Sie auf der gleichen Stationstaste einen anderen Sender speichern, wird der zuvor gespeicherte Sender ersetzt.
Tipp
Wenn ein RDS-Sender gespeichert wird, wird auch die AF/TA-Einstellung gespeichert (Seite 12).
Einstellen gespeicherter Sender
Sie können den einzustellenden Sender in einer Liste auswählen.
1 Wählen Sie den Frequenzbereich aus und drücken Sie Q (BROWSE).
Die Speicherliste wird angezeigt.
2 Drehen Sie den Steuerregler, bis der gewünschte Sender angezeigt wird.
LIST
8750
3 Drücken Sie zum Empfangen des Senders die Auswahltaste.
Die Anzeige wechselt wieder in den normalen Empfangsmodus.
Automatisches Einstellen von Sendern
1 Wählen Sie den Frequenzbereich aus und starten Sie mit + > 1 / - 1 < · die Suche nach dem Sender.
Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.
Tipp
Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie +▶/1-1▶ gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie +▶/1-1▶ dann so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).
RDS
Übersicht
UKW-Sender, die RDS (Radiodatensystem) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus.
A Radiofrequenzbereich, Funktion B TA/TP*1
• Frequenz*2 (Programmdienstname), Speichernummer, Uhrzeit, RDS-Daten
1 "TA" blinkt während einer Verkehrsdurchsage. "TP" leuchtet, wenn ein Sender mit Verkehrsdurchsagen empfangen wird. 2 Beim Empfang eines RDS-Senders wird links die Frequenz angezeigt.
Zum Wechseln der angezeigten Informationen im Display A, C drücken Sie DSPL.
RDS-Funktionen
Mit diesem Gerät stehen folgende RDS-Funktionen automatisch zur Verfügung:
AF (Alternativefrequenzen)
In einem Netzwerk wird der Sender mit den stärksten Signalen ausgewählt und neu eingestellt. So können Sie auch bei einer langen Fahrt über eine große Entfernung hinweg ununterbrochen denselben Sender empfangen, ohne ihn manuell neu einstellen zu müssen.
TA (Verkehrsdurchsagen)/
TP (Verkehrsfunksender)
Aktuelle Verkehrsinformationen bzw.
Verkehrsfunksender werden empfangen. Wenn solche Informationen bzw. Sendungen empfangen werden, wird die ausgewählte Tonquelle unterbrochen.
PTY (Programmtypauswahl)
Der gerade empfangene Programmtyp wird angezeigt. Außerdem kann nach dem ausgewählten Programmtyp gesucht werden.
CT (Uhrzeit)
Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.
Hinweise
- Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung. Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.
Einstellen von AF und TA
1 Drücken Sie AF/TA so oft, bis die gewünschte Einstellung angezeigt wird.
| Einstellung | Funktion |
| AF-ON | AF wird aktiviert und TA wird deaktiviert. |
| TA-ON | TA wird aktiviert und AF wird deaktiviert. |
| AF, TA-ON | AF und TA werden aktiviert. |
| AF, TA-OFF | AF und TA werden deaktiviert. |
Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung
Sie können zusammen mit den RDS-Sendern die AF/TA-Einstellung speichern. Mit der BTM-Funktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert. Beim manuellen Speichern von Sendern können Sie RDS- und Nicht-RDS-Sender mit entsprechender AF/TA-Einstellung speichern.
1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab.
Empfangen von Katastrophenwarnungen
Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.
Tipp
Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstellen, wird der eingestellte Pegel für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.
Unveränderter Empfang eines Regionalsenders — REG
Wenn die AF-Funktion aktiviert ist, wird der Empfang dieses Geräts werkseitig auf eine bestimmte Region beschränkt, so dass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird.
Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders bei der Konfiguration „REG-OFF" ein (Seite 20).
Hinweis
Diese Funktion steht in Großbritannien und in einigen anderen Regionen nicht zur Verfügung.
Lokalsenderfunktion (nur Großbritannien)
Mithilfe dieser Funktion können Sie andere Lokalsender in dem Bereich auswählen, auch wenn sie nicht in Ihrer Speicherliste gespeichert sind.
1 Drücken Sie während des UKW-Empfangs Q (BROWSE), und drücken Sie eine Stationstaste, unter der ein Lokalsender gespeichert ist. 2 Drücken Sie innerhalb von 5 Sekunden Q (BROWSE), und wählen Sie erneut die gleiche Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.
Auswählen des Programmtyps (PTY)
1 Halten Sie während des UKW-Empfangs (AF/TA) (PTY) gedrückt.
Der Name des aktuellen Programmtyps erscheint, wenn der Sender PTY-Daten ausstrahlt.
2 Drücken Sie (AF/TA) (PTY) so oft, bis der gewünschte Programmtyp angezeigt wird.
3 Drücken Sie +▶I-I.
Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.
Programmtypen
NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIORED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATIONAL M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge)
Hinweis
Sie können diese Funktion in Ländern/Regionen, in denen keine PTY-Daten zur Verfügung stehen, nicht verwenden.
Einstellen der Uhrzeit (CT)
1 Stellen Sie bei der Konfiguration „CT-ON“ ein (Seite 20).
Hinweise
Die CT-Funktion steht möglicherweise nicht zur Verfügung, auch wenn ein RDS-Sender empfangen wird. Die mit der CT-Funktion eingestellte Uhrzeit ist nicht immer korrekt.
USB-Geräte
Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.
Support-Website
http://support.sony-europe.com/
- Sie können USB-Geräte des Typs MSC (Massenspeicherklasse) und MTP (Medientransferprotokoll) verwenden, die dem USB-Standard entsprechen.
- Der entsprechende Codec ist MP3 (.mp3), WMA (.wma) und AAC (.m4a).
- Es empfiehlt sich, eine Sicherungskopie der Daten auf dem USB-Gerät zu erstellen.
Hinweise
- Lassen Sie den Motor an, bevor Sie das USB-Gerät anschließen. Bei manchen USB-Geräten kann es zu Fehlfunktionen und Beschädigungen kommen, wenn Sie zuerst das Gerät anschließen und dann den Motor anlassen.
- Verstauen Sie kein Mobiltelefon oder ein Gerät mit drahtlosen Kommunikationsfunktionen im TUNE TRAY, denn andernfalls werden möglicherweise keine Telefonsignale empfangen oder die Kommunikation bricht ab.
- Lassen Sie das USB-Gerät nicht in einem geparkten Fahrzeug liegen. Andernfalls kann es zu Fehlfunktionen kommen.
Wiedergabe mit einem USB-Gerät
1 Drücken Sie (OPEN).
Die Frontplatte klappt nach unten auf.
2 Drücken Sie PUSH OPEN am TUNE TRAY.
Das TUNE TRAY öffnet sich langsam.
3 Schließen Sie das USB-Gerät an den USB-Anschluss an.

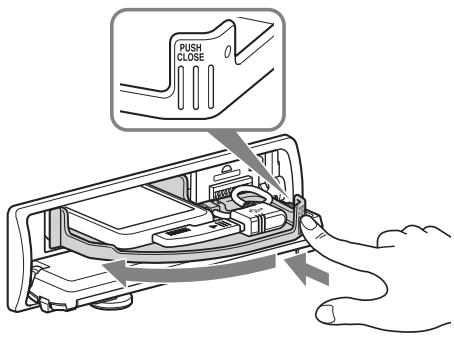

4 Drücken Sie CLOSE am TUNE TRAY, um das TUNE TRAY hineinzuschieben und zu verriegeln.
5 Schließen Sie die Frontplatte.
Die Wiedergabe beginnt.
Wenn bereits ein USB-Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SOURCE/OFF so oft, bis "USB" erscheint.
Drücken Sie zum Stoppen der Wiedergabe 1 Sekunde lang SOURCE/OFF.
Lösen des USB-Geräts
1 Stoppen Sie die Wiedergabe am USB-Gerät. 2 Drücken Sie (OPEN). 3 Drücken Sie PUSH OPEN am TUNE TRAY. 4 Trennen Sie das USB-Gerät von diesem Gerät. 5 Schieben Sie das TUNE TRAY hinein und schließen Sie die Frontplatte.
Hinweise
- Trennen Sie das USB-Gerät nicht während der Wiedergabe von diesem Gerät, da andernfalls die USB-Daten beschädigt werden können.
- Verstauen Sie ausschließlich USB-Geräte und keine Fremdkörper wie Münzen, Schlüssel, Karten oder mit Flüssigkeiten gefüllte Gefäße usw. im TUNE TRAY.
- Verstauen Sie keine feuergefährlichen Gegenstände, wie z. B. ein Feuerzeug, im TUNE TRAY, da es andernfalls zu Rauchentwicklung, Feuer oder einem Unfall kommen kann.
- Fassungsvermögen des Fachs: ca. 65 × 17 × 118 mm (B/H/T)
- Wenn sich das USB-Gerät allein oder zusammen mit dem USB-Kabel nicht sicher im TUNE TRAY verstauen lässt, übersteigt es das Fassungsvermögen des Faches. Schieben Sie das TUNE TRAY oder das USB-Kabel nicht mit Gewalt hinein.
- Bei einem „WALKMAN" empfiehlt sich die Verwendung des gesondert erhältlichen Adapters XA-50WM. Dieser ist ausschließlich für die Verwendung mit diesem Gerät geeignet und darf nicht mit anderen USB-Geräten verwendet werden.
- Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.
- Schieben Sie das TUNE TRAY hinein und schließen Sie die Frontplatte, bevor Sie die Wiedergabe starten, da das Gerät andernfalls beschädigt werden kann, wenn im Fahrzeug ein Hindernis o. Ä. vorhanden ist.
- Wenn sich die Frontplatte aufgrund der Form des Armaturenbretts am Einbauort nicht vollständig öffnen lässt, nehmen Sie die Frontplatte ab und öffnen das TUNE TRAY von Hand. Erläuterungen zum Abnehmen der Frontplatte finden Sie auf Seite 7.
- Es ist sehr gefährlich, das USB-Gerät während der Fahrt anzuschließen oder zu lösen.
Tonquelle, Titelname, Interpretenname, Albumname. Titelname, Interpretenname, Albumnummer*, Albumname, Titelnummer/Verstrichene Spieldauer, Uhrzeit. * Die Albumnummer wird nur beim Wechseln des Albums angezeigt.
Zum Wechseln der angezeigten Informationen im Display A, B drücken Sie DSPL.
Hinweise
- Je nach USB-Gerät, Aufnahmeformat und Einstellungen werden unterschiedliche Informationen angezeigt. Einzelheiten dazu finden Sie auf der Support-Website.
- Im Folgenden wird die Höchstzahl an anzeigbaren Daten angegeben.
- Ordner (Alben): 128
- Dateien (Titel) pro Ordner: 500
- Je nach Menge der aufgezeichneten Daten kann es etwas dauern, bis die Wiedergabe beginnt.
- DRM-Dateien (digitale Rechteverwaltung) werden unter Umständen nicht wiedergegeben.
- Bei der Wiedergabe bzw. beim Vorwärts-/Rückwärtssuchen in einer VBR-MP3-/WMA-/AAC-Datei (variable Bitrate) wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt. Die Wiedergabe folgender MP3-/WMA-/AAC-Dateien wird nicht unterstützt:
- Dateien mit verlustfreier Komprimierung
-Kopiergeschützte Dateien
Repeat Play
1 Halten Sie während der Wiedergabe die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „REPEAT“ angezeigt wird. 3 Drehen Sie den Steuerregler, um den Wiedergabemodus auszuwählen. 4 Halten Sie die Auswahltaste gedrückt.
Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus.
| Einstellung | Funktion |
| REPEAT-TRK | Wiederholtes Wiedergeben eines Titels. |
| REPEAT-ALB | Wiederholtes Wiedergeben eines Albums. |
Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie „REPEAT-OFF“.
Shuffle Play
1 Halten Sie während der Wiedergabe (ZAP/SHUF) gedrückt.
Die untere Hälfte des Displays beginnt zu blinken.
2 Drücken Sie (ZAP/SHUF) so oft, bis die gewünschte Einstellung angezeigt wird.
Fortsetzung auf der nächsten Seite →
| Einstellung | Funktion |
| ALBUM | Wiedergeben eines
Albums in willkürlicher
Reihenfolge. |
| DEVICE | Wiedergeben des Inhalts
auf einem Gerät in
willkürlicher
Reihenfolge. |
Nach 3 Sekunden ist die Einstellung abgeschlossen.
Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie .OFF
iPod
Erläuterungen zur Kompatibilität des iPod finden Sie unter „Der iPod“ auf Seite 22 oder auf der Support-Website.
In dieser Bedienungsanleitung wird „iPod“ als allgemeiner Begriff für die iPod-Funktionen bei einem iPod und iPhone verwendet, sofern nicht im Text oder in Abbildungen anders angegeben.
http://support.sony-europe.com/
Hinweise
- Verstauen Sie kein Mobiltelefon oder ein Gerät mit drahtlosen Kommunikationsfunktionen im TUNE TRAY, denn andernfalls werden möglicherweise keine Telefonsignale empfangen oder die Kommunikation bricht ab.
- Lassen Sie einen iPod nicht in einem geparkten Fahrzeug liegen. Andernfalls kann es zu Fehlfunktionen kommen.
Wiedergabe mit einem iPod
Drehen Sie die Lautstärke an diesem Gerät herunter, bevor Sie den iPod anschließen.
1 Drücken Sie (OPEN).
Die Frontplatte klappt nach unten auf.
2 Drücken Sie PUSH OPEN am TUNE TRAY.
Das TUNE TRAY öffnet sich langsam.
TUNE TRAY
3 Schließen Sie den mitgelieferten Adapter an den USB-Anschluss an.
4 Schließen Sie den iPod an den mitgelieferten Adapter an.

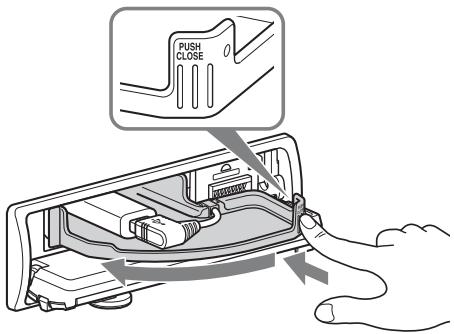

5 Drücken Sie CLOSE am TUNE TRAY, um das TUNE TRAY hineinzuschieben und zu verriegeln.
6 Schließen Sie die Frontplatte.
Der iPod schaltet sich automatisch ein und im iPod-Display erscheint die unten abgebildete Anzeige.*
Die Titel auf dem iPod werden automatisch ab der zuletzt wiedergegebenen Stelle abgespielt.
Wenn bereits ein iPod angeschlossen ist, drücken Sie zum Starten der Wiedergabe (SOURCE/OFF) so oft, bis „USB“ erscheint. („IPOD“) erscheint im Display, wenn der iPod erkannt wird.)
- Die Anzeige im Display kann je nach iPod unterschiedlich sein und erscheint gar nicht, wenn Sie einen iPod touch anschließen.
7 Stellen Sie die Lautstärke ein.
Drücken Sie zum Stoppen der Wiedergabe 1 Sekunde lang SOURCE/OFF.
Lösen des iPod
1 Stoppen Sie die Wiedergabe am iPod. 2 Drücken Sie (OPEN). 3 Drücken Sie PUSH OPEN am TUNE TRAY. 4 Trennen Sie den iPod von diesem Gerät. 5 Schieben Sie das TUNE TRAY hinein und schließen Sie die Frontplatte.
Hinweise
- Trennen Sie den iPod nicht während der Wiedergabe von diesem Gerät, da andernfalls die Daten beschädigt werden können.
- Verstauen Sie ausschließlich einen iPod und keine Fremdkörper wie Münzen, Schlüssel, Karten oder mit Flüssigkeiten gefüllte Gefäße usw. im TUNE TRAY.
- Verstauen Sie keine feuergefährlichen Gegenstände, wie z. B. ein Feuerzeug, im TUNE TRAY, da es andernfalls zu Rauchentwicklung, Feuer oder einem Unfall kommen kann.
- Bei einem iPod empfiehlt sich die Verwendung des mitgelieferten Adapters XA-50IP. Dieser ist ausschließlich für die Verwendung mit diesem Gerät geeignet und darf nicht mit anderen USB-Geräten verwendet werden.
- Dieses Gerät kann keinen iPod erkennen, der über einen USB-Hub angeschlossen ist.
- Schieben Sie das TUNE TRAY hinein und schließen Sie die Frontplatte, bevor Sie die Wiedergabe starten, da das Gerät andernfalls beschädigt werden kann, wenn im Fahrzeug ein Hindernis o. Ä. vorhanden ist.
- Wenn sich die Frontplatte aufgrund der Form des Armaturenbretts am Einbauort nicht vollständig öffnen lässt, nehmen Sie die Frontplatte ab und öffnen das TUNE TRAY von Hand. Erläuterungen zum Abnehmen der Frontplatte finden Sie auf Seite 7.
- Es ist sehr gefährlich, den iPod während der Fahrt anzuschließen oder zu lösen.
Tipps
- Sofern der Zündschlüssel in der Position ACC oder I steht und das Gerät eingeschaltet ist, wird der iPod geladen.
- Wenn der iPod während der Wiedergabe vom Gerät getrennt wird, erscheint „NO DEV“ im Display des Geräts.
Wiedergabefortsetzung
Wenn der iPod angeschlossen ist, wird an diesem Gerät als Modus die Wiedergabefortsetzung eingestellt und die Wiedergabe startet in dem am iPod eingestellten Modus.
Bei der Wiedergabefortsetzung funktionieren
Repeat und Shuffle Play nicht.
A Tonquelle, Titelname, Interpretenname, Albumname Θ Titelname, Interpretenname, Albumname, Titelnummer/Verstrichene Spieldauer, Uhrzeit
Zum Wechseln der angezeigten Informationen im Display A, B drücken Sie DSPL.
Tipp
Beim Wechseln des Albums, des Podcasts, des Genres, des Interpreten bzw. der Playlist wird kurz die entsprechende Nummer angezeigt.
Hinweis
Manche auf dem iPod gespeicherten Zeichen werden möglicherweise nicht richtig angezeigt.
Repeat Play
1 Halten Sie während der Wiedergabe die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis „REPEAT“ angezeigt wird. 3 Drehen Sie den Steuerregler, um den Wiedergabemodus auszuwählen. 4 Halten Sie die Auswahltaste gedrückt. Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus.
| Einstellung | Funktion |
| REPEAT-TRK | Wiederholtes Wiedergeben eines Titels. |
| REPEAT-ALB | Wiederholtes Wiedergeben eines Albums. |
| REPEAT-PCS | Wiederholtes Wiedergeben eines Podcasts. |
| REPEAT-ART | Wiederholtes Wiedergeben der Titel eines Interpreten. |
| REPEAT-PLY | Wiederholtes Wiedergeben einer Playlist. |
REPEAT-GNR
Wiederholtes
Wiedergabe der Titel eines Genres.
Wenn Sie wieder in den normalen
Wiedergabemodus schalten möchten, wählen Sie „REPEAT-OFF“.
Shuffle Play
1 Halten Sie während der Wiedergabe (ZAP/SHUF) gedrückt.
Die untere Hälfte des Displays beginnt zu blinken.
2 Drücken Sie (ZAP/SHUF) so oft, bis die gewünschte Einstellung angezeigt wird.
IPO
SHUF
| Einstellung | Funktion |
| ALBUM | Wiedergeben eines
Albums in willkürlicher
Reihenfolge. |
| POODCAST | Wiedergeben von
Podcasts in willkürlicher
Reihenfolge. |
| ARTIST | Wiedergeben der Titel
eines Interpreten in
willkürlicher
Reihenfolge. |
| PLAYLIST | Wiedergeben einer
Playlist in willkürlicher
Reihenfolge. |
| GENRE | Wiedergeben der Titel
eines Genres in
willkürlicher
Reihenfolge. |
| DEVICE | Wiedergeben des Inhalts
auf einem Gerät in
willkürlicher
Reihenfolge. |
Nach 3 Sekunden ist die Einstellung abgeschlossen.
Wenn Sie wieder in den normalen
Wiedergabemodus schalten möchten, wählen Sie "OFF".
Einstellen der Klangeigenschaften
1 Drücken Sie die Auswahltaste so oft, bis die gewünschte Option angezeigt wird. 2 Stellen Sie durch Drehen des Steuerreglers die ausgewählte Option ein. 3 Drücken Sie (BACK).
Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.
Folgende Optionen können eingestellt werden (Einzelheiten finden Sie jeweils auf den angegebenen Seiten):
EQ3
Hier können Sie für 7 Musiktypen eine geeignete Equalizer-Kurve auswählen (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM oder OFF).
DSO (Dynamische Klangraumverbesserung)
Erzeugt eine bessere Raumklangwirkung.
Wählen Sie hier den DSO-Modus aus: „1“, „2“, „3“ oder „OFF“. Je höher die Zahl, desto stärker ist die Wirkung.
LOW*, MID*, HIGH* (Seite 19)
BALANCE
Stellen Sie hier die Balance zwischen den Lautsprechern links und rechts ein.
FADER
Stellen Sie hier die relative Lautstärke der Front- und Hecklautsprecher ein.
SUB*2 (Lautstärke des Tiefsttonlautsprechers) Stellen Sie hier die Lautstärke des Tiefstonlautsprechers ein.
AUX LV*3 (AUX-Pegel)
Stellen Sie hier die Lautstärke der einzelnen angeschlossenen Zusatzgeräte ein: +18dB - 0dB - , - 8dB
Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.
*1 Wenn EQ3 eingeschaltet ist.
*2 Wenn als Audioausgang „SUB-OUT“ eingestellt ist (Seite 20).
"ATT" wird bei der niedrigsten Einstellung angezeigt. Die Lautstärke lässt sich in 21 Stufen einstellen.
*3 Wenn die AUX-Tonquelle aktiviert ist (Seite 21).
Individuelles Einstellen der Equalizer-Kurve - EQ3
Mit „CUSTOM“ unter EQ3 können Sie Ihre individuellen Equalizer-Einstellungen vornehmen.
1 Wählen Sie eine Tonquelle aus und drücken Sie mehrmals die Auswahltaste, um „EQ3“ auszuwählen. 2 Wählen Sie durch Drehen des Steuerreglers „CUSTOM" aus. 3 Drücken Sie die Auswahltaste so oft, bis „LOW“, „MID“ oder „HIGH“ erscheint. 4 Stellen Sie durch Drehen des Steuerreglers die ausgewählte Option ein.
Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -10 dB und +10 dB einstellen.
Gehen Sie wie in Schritt 3 und 4 vor, wenn Sie weitere Frequenzbereiche der Equalizer-Kurve einstellen wollen.
Wenn Sie die werkseitig eingestellte Equalizer-Kurve wiederherstellen wollen, halten Sie die Auswahltaste gedrückt, bevor die Einstellung abgeschlossen ist.
5 Drücken Sie (BACK).
Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.
Tipp
Andere Equalizer-Typen setzen sich ebenfalls einstellen.
Einstellen von Konfigurationsoptionen — SET
1 Halten Sie die Auswahltaste gedrückt. Die Einstellanzeige erscheint. 2 Drücken Sie die Auswahltaste so oft, bis die gewünschte Option angezeigt wird. 3 Wählen Sie durch Drehen des Steuerreglers die Einstellung aus (beispielsweise „ON“ oder „OFF“).
Fortsetzung auf der nächsten Seite →
4 Halten Sie die Auswahltaste gedrückt.
Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Empfangsmodus bzw. Wiedergabemodus.
Hinweis
Die angezeigten Optionen unterscheiden sich je nach Tonquelle und Einstellung.
Folgende Optionen können eingestellt werden (Einzelheiten finden Sie jeweils auf den angegebenen Seiten):
CLOCK-ADJ (Uhr einstellen) (Seite 6)
CT (Uhrzeit)
Zum Einstellen der CT-Funktion: "ON", "OFF" (Seite 12, 13).
BEEP (Signalton)
Zum Einstellen des Signaltons: ON, OFF.
AUX-A*1 (AUX-Audio)
Zum Einstellen der AUX-Tonquellenanzeige: "ON", "OFF" (Seite 21).
AUTO OFF (Abschaltautomatik)
Das Gerät kann nach dem Ausschalten nach einer voreingestellten Zeit automatisch vollständig ausgeschaltet werden: "NO", "30S" (Sekunden), "30M" (Minuten), "60M" (Minuten).
SUB/REAR*1
Zum Wechseln des Audioausgangs: "SUB-OUT" (Tiefsttonlautsprecher), "REAR-OUT" (Endverstärker).
DEMO (Demo-Modus)
Zum Einstellen des Demo-Modus: "ON", "OFF".
DIMMER
Zum Wechseln der Helligkeit im Display.
- "AT": Das Display wird dunkler, wenn Sie die Beleuchtung einschalten. (Steht nur zur Verfügung, wenn die Steuerleitung für die Beleuchtung angeschlossen ist.)
- "ON": Das Display wird dunkler.
-.,OFF": Der Dimmer wird deaktiviert.
CONTRAST (Kontrast)
Zum Einstellen des Kontrasts je nach Einbauwinkel des Geräts, so dass das Display gut zu erkennen ist. Der Kontrast lässt sich in 7 Stufen einstellen.
LV-METER (Aussteuerungsanzeige)
Zum Einstellen der Aussteuerungsanzeige: „ON“, „OFF“.
A.SCRL (Automatischer Bildlauf)
Zum Einstellen des automatischen Bildlaufs für lange Informationen: „ON“, „OFF“.
REPEAT (Seite 15)
LOCAL (Lokaler Suchmodus)
ON: Nur Sender mit starken Signalen werden eingestellt.
OFF: Normaler Empfang beim Einstellen von Sendern.
MONO*2 (Monauraler Modus)
Zum Verbessern des UKW-Empfangs durch Auswahl des monauralen Empfangsmodus: ON, OFF
REG*2 (Regional)
Zum Beschreiben des Empfangs auf eine bestimmte Region: „ON“, „OFF“ (Seite 13).
ZAP TIME (Zappin-Dauer)
Zum Einstellen der Wiedergabedauer für die Funktion ZAPPIN.
-,ZAP TIME-1" (etwa 6 Sekunden), ZAP TIME-2" (etwa 15 Sekunden), ZAP TIME-3" (etwa 30 Sekunden).
LPF*3 (Niedrigpassfilter)
Zum Auswählen der Grenzfrequenz des Tiefsttonlautsprechers: ,OFF", ,80Hz", ,100Hz", ,120Hz", ,140Hz", ,160Hz".
SUB*3 (Phase des Tiefsttonlautsprechers) Zum Auswählen der Phase des Tiefsttonlautsprechers: „NORM“, „REV“
HPF (Hochpassfilter)
Zum Auswählen der Grenzfrequenz der Front-/Hecklautsprecher: ,OFF", ,80Hz", ,100Hz", ,120Hz", ,140Hz", ,160Hz".
LOUD (Loudness)
Zum Verstärken von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von guter Qualität erzielt wird: „ON“, „OFF".
DM+
Zum Einstellen der DM+-Funktion: ,ON", ,OFF".
BTM (Speicherbelegungsautomatik) (Seite 11)
1 Bei ausgeschaltetem Gerät. 2 Wenn ein UKW-Sender empfangen wird. *3 Wenn als Audioausgang „SUB-OUT“ eingestellt ist.
Zusätzliche Audiogeräte
Wenn Sie ein gesondert erhältliches tragbares Audiogerät an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät anschließen und dann einfach die Tonquelle auswählen, können Sie den Ton über die Lautsprecher des Fahrzeugs wiedergeben lassen. Unterschiede im Lautstärkepegel zwischen diesem Gerät und dem tragbaren Audiogerät können korrigiert werden. Gehen Sie wie im Folgenden erläutert vor:
Anschließen eines tragbaren Audiogeräts
1 Schalten Sie das tragbare Audiogerät aus. 2 Drehen Sie die Lautstärke an diesem Gerät herunter. 3 Schließen Sie das Audiogerät an dieses Gerät an.
* Verwenden Sie unbedingt einen geraden Stecker.
Einstellen des Lautstärkepegels
Stellen Sie unbedingt vor der Wiedergabe die Lautstärke der einzelnen angeschlossenen Audiogeräte ein.
1 Drehen Sie die Lautstärke an diesem Gerät herunter. 2 Drücken Sie SOURCE/OFF so oft, bis "AUX" erscheint. Danach erscheint "AUX FRONT IN". 3 Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßiger Lautstärke. 4 Stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. 5 Stellen Sie den Eingangspegel ein (Seite 19).
Kartenfernbedienung RM-X114
Die entsprechenden Tasten auf der Kartenfernbedienung haben dieselbe Funktion wie die Tasten an diesem Gerät.
Wechseln der Informationen im Display.
Auswählen des Radiofrequenzbereichs (FM (UKW)/MW/LW).
Einschalten bzw. Wechseln der Tonquelle (Radio/USB/AUX).
- Tasten \(\Longleftrightarrow / \Rightarrow\) (SEEK -/+)
Beim Steuern von Radio- und USB-Funktionen entsprechen diese Tasten den Tasten \(-1\ll 1 / + 1\) am Gerät.
Diese Taste entspricht der Auswahltaste am Gerät.
Ausschalten bzw. Stoppen der Tonquelle.
- Taste VOL (Lautstärke) +/-
Einstellen der Lautstärke.
Auswählen von PTY bei einem RDS-Sender.
- Tasten \(\uparrow (+)/\downarrow (-)\)
Einstellen gespeicherter Sender (Radio) bzw. Überspringen von Alben (USB).
- Taste ATT (Dämpfen des Tons)
Dämpfen des Tons. Zum Beenden der Funktion drücken Sie die Taste erneut.
- Funktion bei diesem Gerät nicht verfügbar.
Hinweis
Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen. Drücken Sie zunächst (SOURCE/OFF) am Gerät, um das Gerät zu aktivieren.
Sicherheitsmaßnahmen
- Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war. Die Motorantenne wird automatisch ausgefahren.
Wiedergabereihenfolge von MP3-/WMA-/AAC-Dateien
Die Warn-LED „Device Inside“
Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne das USB-Gerät oder den iPod von diesem Gerät zu trennen, erscheint „DEVICE INSIDE“ im Display.
DEVICE
INSIDE
Öffnen Sie die Frontplatte, um das USB-Gerät oder den iPod zu lösen.
Wenn Sie die Zündung bei abgenommener Frontplatte ausschalten
Die Warn-LED „Device Inside“ blinkt.
Tipp
Informationen zum Lösen des USB-Geräts oder iPod finden Sie auf Seite 14 (USB) bzw. 17 (iPod).
Hinweis
Der Warnton "Device Inside" schaltet sich nur ein, wenn der integrierte Versteller verwendet wird.
Der iPod
- Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.
Made for - iPod touch (2. Generation) - iPod touch (1. Generation) - iPod classic - iPod mit Videofunktion - iPod nano (5. Generation) - iPod nano (4. Generation) - iPod nano (3. Generation) - iPod nano (2. Generation) - iPod nano (1. Generation)
- „Made for iPod" bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod konzipiert und vom Entwickler entsprechend der Leistungsstandards von Apple getestet wurde.
- Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards.
Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.
Wartung
Austauschen der Lithiumbatterie der Kartenfernbedienung
Unter normalen Bedingungen hält die Batterie etwa 1 Jahr. Die Lebensdauer der Batterie kann je nach Gebrauch des Geräts jedoch auch kürzer sein.
Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Kartenfernbedienung.
Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.
Hinweise zur Lithiumbatterie
- Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
- Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
- Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
- Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.
VORSICHT
Die Batterie kann bei falscher Handhabung explodieren!
Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.
Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert.
Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.
Austauschen der Sicherung
Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu
verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung
durchbrennt, überprüfen Sie den Stromanschluss und
tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Handler.
Reinigen der Anschlüsse
Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 7) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.
Hinweise
- Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
- Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.
1 Entfernen Sie die Schutzumrandung.
• Nehmen Sie die Frontplatte ab (Seite 7). Fassen Sie die Schutzumrandung mit den Fingern an den Seitenkanten und ziehen Sie sie heraus.
2 Nehmen Sie das Gerät heraus.
1 Setzen Sie beide Lösungsschlüssel gleichzeitig so ein, dass sie mit einem Klicken einrasten.
Ziehen Sie an den Lösungsschlüsseln, um das Gerät zu lösen.
3 Ziehen Sie das Gerät aus der Halterung.
Technische Daten
Tuner
FM (UKW)
Empfangsbereich: 87,5 - 108,0 MHz
Antennenanschluss: Anschluss für Außenantenne
Zwischenfrequenz: 150 kHz
Nutzbare Empfindlichkeit: 10 dBf
Trennschärfe: 75 dB bei 400 kHz
Signal-Rauschabstand: 70 dB (mono)
Kanaltrennung: 40 dB bei 1 kHz
Frequenzgang: 20 - 15.000 Hz
MW/LW
Empfangsbereich:
MW: 531 - 1.602 kHz
LW: 153 - 279 kHz
Antennenanschluss:
Anschluss für Außenantenne
Zwischenfrequenz: 25 kHz
Empfindlichkeit: MW: 26 µV, LW: 45 µV
USB-Player
Schnittstelle: USB (Full-Speed)
Maximale Stromstärke: 500mA
Endverstärker
Ausgänge: Lautsprecherausgänge
Lautsprecherimpedanz: 4 - 8 Ohm
Maximale Ausgangsleistung: 52W× 4 (an 4 Ohm)
Allgemeines
Ausgabe:
Audioausgänge (vorne, hinten/
Tieftonlautsprecher umschaltbar)
Motorantennen-Steueranschluss
Steueranschluss für Endverstärker
Eingänge:
Fernbedienungseingang
Antenneneingang
Steueranschluss für Stummschaltung beim
Telefonieren
Steueranschluss für Beleuchtung
AUX-Eingangsbuchse (Stereominibuchse)
USB-Signaleingang
Klangregler:
Bässe: ±10 dB bei 60 Hz (XPLOD)
Mitten: ±10 dB bei 1 kHz (XPLOD)
Höhen: ±10 dB bei 10 kHz (XPLOD)
Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)
Abmessungen: ca. 178 × 50 × 180 mm (B/H/T)
Einbaumaße: ca. 182 × 53 × 163 mm (B/H/T)
Gewicht: ca. 1,0 kg
Mitgeliefertes Zubehör:
USB-Anschluss XA-50IP für iPod
Montageteile und Anschlusszubehör (1 Satz)
Sonderzubehör/gesondert erhältliche Geräte:
Kartenfernbedienung: RM-X114
Walkman-Adapter XA-50WM
Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Störungsbehebung
Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.
Wenn das Problem sich nicht beheben lässt, besuchen Sie folgende Support-Website.
Support-Website
http://support.sony-europe.com/
Allgemeines
Das Gerät wird nicht mit Strom versorgt.
- Prüfen Sie die Verbindung oder Sicherung.
- Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen.
→ Schalten Sie das Gerät ein.
Die Motorantenne wird nicht ausgefahren.
Die Motorantenne hat kein Relaiskästchen.
Es ist kein Ton zu hören.
Die Funktion zum Dämpfen des Tons oder die Stummschaltfunktion zum Telefonieren (wenn das Schnittstellenkabel eines Autotelefons mit der ATT-Leitung verbunden ist) ist aktiviert. - Der Fader-Regler „FADER“ ist nicht für ein 2-Lautsprecher-System eingestellt.
Kein Signalton ertönt.
- Der Signalton ist deaktiviert (Seite 20).
- Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.
Der Speicherinhalt wurde gelöscht.
Die Taste RESET wurde gedrückt. → Speichern Sie die Einstellungen erneut. - Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen.
Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.
Die Sicherung ist durchgebrannt.
Störgeräusche sind zu hören, wenn der
Zündschlüssel gedreht wird.
Die Leitungen sind nicht korrekt an den
Stromanschluss für Zubehörgeräte angeschlossen.
Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.
Wenn DEMO-ON eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo-Modus.
→ Stellen Sie „DEMO-OFF“ ein (Seite 20).
Fortsetzung auf der nächsten Seite →
Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.
- Der Dimmer ist auf „DIMMER-ON“ eingestellt (Seite 20). Die Anzeige wird ausgeblendet, wenn Sie
SOURCE/OFF gedrückt halten.
→ Drücken Sie (SOURCE/OFF) am Gerät erneut, bis die Anzeige eingeblendet wird.
Die Anschlüsse sind verschmutzt (Seite 23).
Die Abschaltautomatik funktioniert nicht.
Das Gerät ist eingeschaltet. Die Abschaltautomatik wird nach dem Ausschalten des Geräts aktiviert.
→ Schalten Sie das Gerät aus.
Die DSO-Funktion hat keine Wirkung.
- Je nach dem Innenraum des jeweiligen Fahrzeugs bzw. dem Musiktyp hat die DSO-Funktion möglicherweise nicht die gewünschte Wirkung.
Radioempfang
Sender lassen sich nicht empfangen. Der Ton ist stark gestört.
Die Verbindung wurde nicht richtig hergestellt.
→ Schließen Sie eine Motorantennen-Steuerleitung (blau) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/Seitenfensterscheibe integrierten FM (UKW)/MW/LW-Antenne ausgestattet ist). → Prüfen Sie die Verbindung der Autoantenne. → Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung. → Wenn der DSO-Modus aktiviert ist, ist der Ton manchmal gestört.
Setzen Sie DSO auf „OFF“ (Seite 19).
Gespeicherte Sender lassen sich nicht einstellen.
- Speichern Sie den/die Sender unter der korrekten Frequenz.
- Das Sendesignal ist zu schwach.
Der automatische Sendersuchlauf funktioniert nicht.
Die Einstellung für den lokalen Suchmodus ist nicht korrekt.
→ Der automatische Sendersuchlauf stoppt zu oft: Stellen Sie „LOCAL-ON“ ein (Seite 20). → Der automatische Sendersuchlauf hält bei keinem Sender an: Stellen Sie „LOCAL-OFF“ ein (Seite 20).
- Das Sendesignal ist zu schwach.
→ Stellen Sie die Sender manuell ein.
Während des UKW-Empfangs blinkt die Anzeige „ST“.
- Stellen Sie die Frequenz ein.
- Das Sendesignal ist zu schwach. → Stellen Sie „MONO-ON“ ein (Seite 20).
Eine UKW-Stereosendung ist nur monaural zu hören.
Das Gerät ist in den monauralen Empfangsmodus geschaltet. → Stellen Sie „MONO-OFF“ ein (Seite 20).
RDS
Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.
Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. → Deaktivieren Sie TA (Seite 12).
Es sind keine Verkehrsdurchsagen zu hören.
- Aktivieren Sie TA (Seite 12).
- Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt.
→ Stellen Sie einen anderen Sender ein.
Bei der PTY-Funktion wird „- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -“ angezeigt.
- Der aktuelle Sender ist kein RDS-Sender.
- Es wurden keine RDS-Daten empfangen.
- Der Sender gibt den Programtyp nicht an.
Der Programmdienstname blinkt.
Für den aktuellen Sender gibt es keine Alternativfrequenz. → Drücken Sie +I-I, solange der
Programmdienstname blinkt. „PI SEEK“ wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung).
USB-Wiedergabe
Sie können über einen USB-Hub nichts wiedergeben.
Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.
Die Wiedergabe ist nicht möglich.
Das USB-Gerät funktioniert nicht. → Schließen Sie es nochmals an.
Es dauert länger, bis am USB-Gerät die Wiedergabe beginnt.
Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnerstruktur.
- Bei sehr vielen Zeichen laufen diese im Display möglicherweise nicht durch. „A.SCRL“ ist auf „OFF“ eingestellt.
→ Stellen Sie „A.SCRL-ON“ ein (Seite 20). → Halten Sie (DSPL) (SCRL) gedrückt.
Ein Signalton ist zu hören.
Das USB-Gerät wurde während der Wiedergabe vom Gerät getrennt. → Vor dem Trennen eines USB-Geräts müssen Sie zuerst die Wiedergabe stoppen, um die Daten zu schützen.
Der Ton setzt aus.
Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.
Fehleranzeigen/Meldungen
CHECKING
Das Gerät überprüft die Verbindung mit einem USB-Gerät.
→ Warten Sie, bis das Überprüfen der Verbindung beendet ist.
DEVICE INSIDE
Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne das USB-Gerät oder den iPod von diesem Gerät zu trennen, erscheint „DEVICE INSIDE“ im Display.
ERROR
Das USB-Gerät wurde nicht automatisch erkannt.
→ Schließen Sie es erneut an.
FAILURE
Die Lautsprecher-/Verstärkeranschlüsse sind nicht korrekt.
→ Schlagen Sie in der Installations-/Anschlussanleitung zum jeweiligen Modell nach, wie die Anschlüsse korrekt vorgenommen werden müssen.
HUB NO SUPRT (HUB nicht unterstützt)
Ein USB-Hub wird von diesem Gerät nicht unterstützt.
L. SEEK +/-
Beim automatischen Sendersuchlauf ist der lokale Suchmodus aktiviert.
NO AF
Für den aktuellen Sender gibt es keine Alternativfrequenz.
NO DEV (Kein Gerät)
USB wurde als Tonquelle ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesem Gerät getrennt.
→ Schließen Sie unbedingt USB-Gerät und USB-Kabel an.
NO MUSIC
Das USB-Gerät enthält keine Musikdateien.
→ Schließen Sie ein USB-Gerät an, das eine Musikdatei enthält.
NO NAME
Für den Titel gibt es keinen Album-, Interpreten- bzw. Titelnamen.
NO TP
Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern (TP).
OFFSET
Es liegt möglicherweise eine interne Fehlfunktion vor.
Überprüfen Sie die Verbindungen. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Händler.
OVERLOAD
Das USB-Gerät ist überlastet.
Trennen Sie das USB-Gerät von diesem Gerät und wechseln Sie mit (SOURCE/OFF) die Tonquelle.
Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist.
READ
Das Gerät liest alle Titel- und Albuminformationen vom USB-Gerät ein. Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch.
RESET
Das USB-Gerät funktioniert aufgrund einer Störung nicht.
Drücken Sie die Taste RESET (Seite 6).
USB NO SUPRT (USB nicht unterstützt)
Das angeschlossene USB-Gerät wird nicht unterstützt. Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.
Sie sind beim Rückwärts- oder Vorwärtssuchen am Anfang bzw. Ende der Daten auf dem USB-Gerät angelangt und können nicht weitersuchen.
Das Zeichen kann mit diesem Gerät nicht angezeigt werden.
Wenn sich das Problem mit diesen
Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Handler.
Technische Daten 23
Probleme lösen 24
Fehlermeldungen/Meldungen 26
Support-Website
A.SCRL (automatischer Roller)
Lange Einträge automatisch rollen: "ON", "OFF".
REPEAT (Seite 15)
Die elektrisch betriebene Antenne fährt nicht aus.
Die Bildschirmeinträge rollen nicht.
Registrieren Sie Ihr Produkt jetzt bei:
Tragen Sie die Seriennummer (SERIAL NO.) in dem reservierten Feld ein. Sie finden diese auf einem Aufkleber, der auf dem Gerätegehäuse angebracht ist. Nehmen Sie den ausgefüllten Geräte-Pass anschließend unbedingt aus der Bedienungsanleitung heraus, falls Sie diese im Fahrzeug aufbewahren möchten. Bitte bewahren Sie den Geräte-Pass an einem sicheren Ort auf. Er kann im Falle eines Diebstahls zur Identifikation Ihres Eigentums dienen.
Caraudio
Geräte-Pass
SONY
Dieser Geräte-Pass dient als Eigentumsnachweis für Ihr Car-Audio-Gerät im Falle eines Diebstahls.
Wir empfehlen, den Geräte-Pass nicht im Fahrzeug aufzubewahren, um Missbrauch zu verhindern.
Modellbezeichnung
DSX-S100
Seriennummer (SERIAL NO.)
