GEBRUIKSAANWIJZING E83051 (MD 87360) MEDION

1. Aanwijzing bij deze handleiding ................ 81

• 3.1. Veilige werking p. 85
• 3.2. Plaats van opstelling p. 86
• 3.3. Reinigen p. 87
• 3.4. Veiligheidsaanwijzingen voor het gebruik met batterijvoeding p. 88
• 3.5. Reparatie p. 90

6. Overzicht van het apparaat ........................ 93

9. Verbinding met een pc ................................ 98

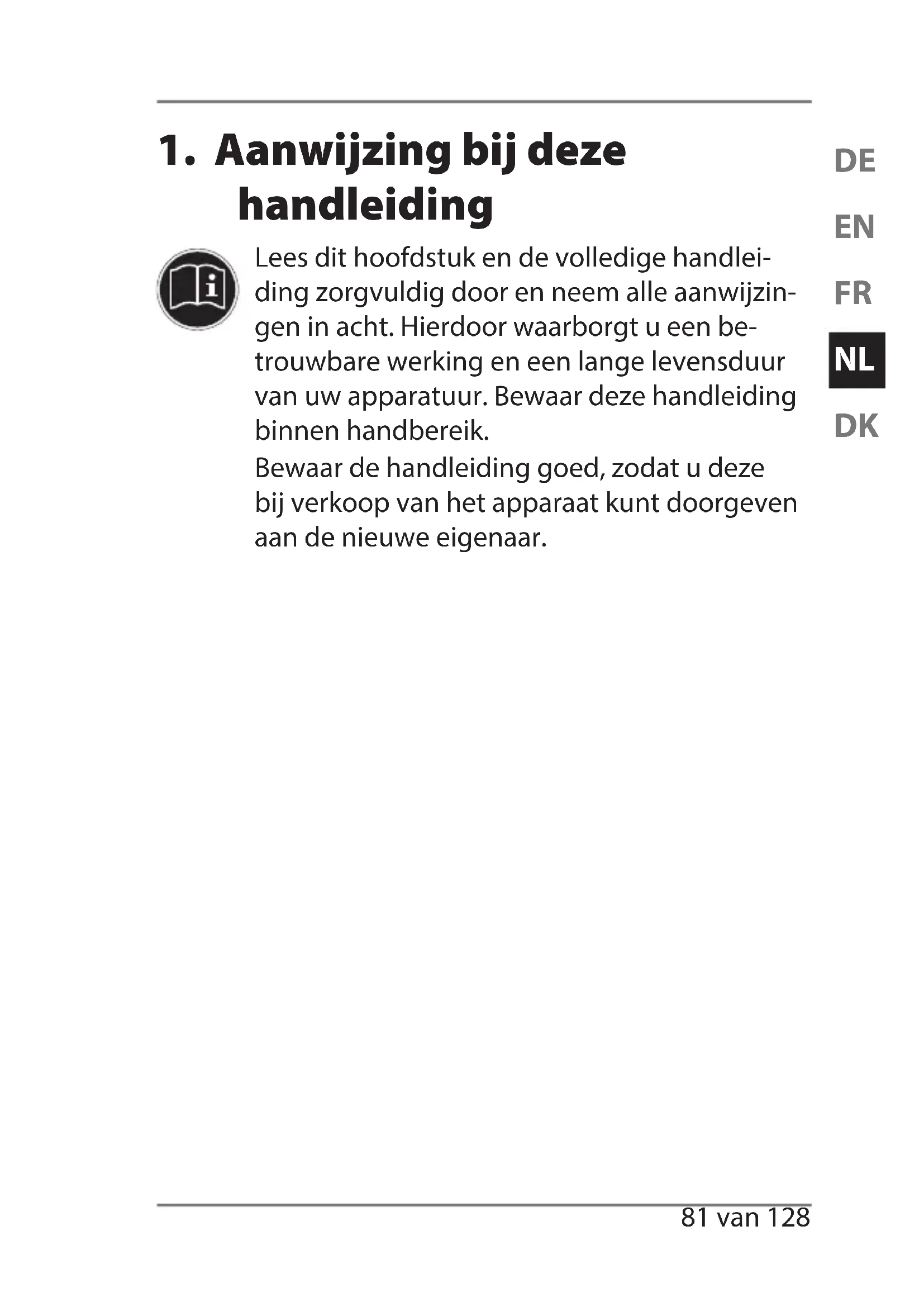

1. Aanwijzing bij deze

handleiding Lees dit hoofdstuk en de volledige handlei- ding zorgvuldig door en neem alle aanwijzin- gen in acht. Hierdoor waarborgt u een be- trouwbare werking en een lange levensduur van uw apparatuur. Bewaar deze handleiding binnen handbereik. Bewaar de handleiding goed, zodat u deze bij verkoop van het apparaat kunt doorgeven aan de nieuwe eigenaar. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8187360 ML eCom Content A6 MSN 5005 0162 RC1.indb 81 24.07.2015 10:39:3724.07.2015 10:39:3782 van 128 1.1. In deze handleiding gebruikte waarschuwingssymbolen en -woorden: GEVAAR! Waarschuwing voor acuut le- vensgevaar! WAARSCHUWING! Waarschuwing voor mogelijk le- vensgevaar en/of ernstig onher- stelbaar letsel! VOORZICHTIG! Waarschuwing voor mogelijk minder ernstig of gering letsel! LET OP! Neem de aanwijzingen in acht om materiële schade te voorkomen! OPMERKING! Aanvullende informatie over het gebruik van dit apparaat! 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8287360 ML eCom Content A6 MSN 5005 0162 RC1.indb 82 24.07.2015 10:39:3724.07.2015 10:39:3783 van 128

OPMERKING! Neem de aanwijzingen in de handleiding in acht! WAARSCHUWING! Waarschuwing voor gevaar van een elektrische schok!

Opsommingsteken / informatie over ge- beurtenissen tijdens de bediening

Aanwijzingen voor uit te voeren handelin- gen 1.2. Doelmatig gebruik Deze muis dient uitsluitend om gegevens in te voeren en pc’s te bedienen. Het is niet bedoeld voor enig an- der gebruik. Uw apparaat is niet geschikt voor gebruik in combina- tie met beeldschermapparatuur op de werkplek zoals bedoeld in §2 van de Richtlijn over werken met beeld- schermapparatuur.

• Dit apparaat is uitsluitend bedoeld voor particulier gebruik en is niet geschikt voor industriële of zake- lijke toepassingen. Denk er aan dat het recht op garantie bij ondoelmatig gebruik komt te vervallen: 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8387360 ML eCom Content A6 MSN 5005 0162 RC1.indb 83 24.07.2015 10:39:3724.07.2015 10:39:3784 van 128

• wijzig niets aan het apparaat zonder onze toestem- ming en gebruik geen accessoires die niet door ons zijn goedgekeurd of geleverd,

• gebruik alleen door ons geleverde of goedgekeur- de (vervangende) onderdelen en accessoires,

• neem alle informatie in deze handleiding in acht, met name de veiligheidsvoorschriften. Elke ande- re toepassing wordt beschouwd als oneigenlijk ge- bruik en kan leiden tot letsel of schade.

• Gebruik dit toestel niet in omgevingen waar ge- vaar voor explosie bestaat. Hieronder wordt bv. verstaan: tankinstallaties, brandstofopslag of om- gevingen waarin oplosmiddelen worden verwerkt. Dit apparaat mag ook niet worden gebruikt in om- gevingen waar de lucht belast is met fijne deeltjes (bv. meel- of houtstof).

• Stel het apparaat niet bloot aan extreme omstan- digheden. Vermijd: − Hoge luchtvochtigheid of vocht − Extreem hoge of lage temperaturen − Direct zonlicht − Open vuur 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8487360 ML eCom Content A6 MSN 5005 0162 RC1.indb 84 24.07.2015 10:39:3724.07.2015 10:39:3785 van 128

conformiteit Hierbij verklaart Medion AG dat dit product voldoet aan de volgende Europese eisen:

• R&TTE-richtlijn 1999/5/EG

• EMC-richtlijn 2004/108/EG

• Ecodesign-richtlijn 2009/125/EG

De volledige verklaring van conformiteit is te vinden op www.medion.com/conformity.

3. Veiligheidsinstructies

3.1. Veilige werking

• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of intellectuele vermogens en/of onvol- doende ervaring en/of kennis, tenzij dit gebeurt onder toezicht van een voor hun veiligheid verantwoordelijke per- soon of de personen zijn geïnstrueerd in het juiste gebruik van het apparaat. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8587360 ML eCom Content A6 MSN 5005 0162 RC1.indb 85 24.07.2015 10:39:3724.07.2015 10:39:3786 van 128 Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. OPMERKING! Verlies van gegevens kan niet op ons worden verhaald. Hetzelf- de geldt voor vervolgschade die voortvloeit uit het verlies van gege- vens.

• Dit product is ontworpen voor gebruik op een (IBM-compatibele) pc/at-com- puter.

• Neem de veiligheidsvoorschriften in acht van de computer waarop u de ap- paratuur aansluit. 3.2. Plaats van opstelling

• Stel het apparaat op en gebruik het op een stabiele, vlakke en trillingvrije on- dergrond. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8687360 ML eCom Content A6 MSN 5005 0162 RC1.indb 86 24.07.2015 10:39:3724.07.2015 10:39:3787 van 128

• Houd het apparaat uit de buurt van vochtigheid, druppels en spatwater en vermijd stof, hitte en rechtstreekse zon- nestralen.

• Houd minstens 50 cm afstand aan van hoogfrequente en magnetische sto- ringsbronnen (tv’s, gsm’s, infrarood- toestellen, luidsprekerboxen etc.) om storingen in de werking en gegevens- verlies te voorkomen. 3.3. Reinigen

• Zorg ervoor dat het apparaat niet vuil wordt. Verwijder alle kabels naar de pc voordat u het apparaat schoonmaakt. Maak het apparaat en de overige com- ponenten schoon met een vochtig doekje. Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaak- middelen. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8787360 ML eCom Content A6 MSN 5005 0162 RC1.indb 87 24.07.2015 10:39:3824.07.2015 10:39:3888 van 128 3.4. Veiligheidsaanwijzingen voor het gebruik met batterijvoeding Batterijen kunnen brandbare stoffen be- vatten. Bij onjuiste behandeling kunnen batterijen leeglopen, sterk verhit raken, ontbranden of zelfs exploderen, hetgeen tot persoonlijk letsel of materiële schade kan leiden. De volgende adviezen moeten absoluut in acht worden genomen:

• Houd batterijen uit de buurt van kinde- ren. Als batterijen per ongeluk worden ingeslikt dient u onmiddellijk een arts te raadplegen.

• De batterijen mogen niet worden op- geladen.

• Ontlaad de batterijen nooit door een hoge vermogensafgifte.

• Stel batterijen nooit bloot aan overma- tige warmte zoals direct zonlicht, vuur etc.!

• Demonteer of vervorm de batterijen niet. U kunt gewond raken aan handen of vingers of batterijvloeistof kan in con- tact komen met ogen of huid. Als dit toch gebeurt, spoelt u de plek- ken overvloedig met schoon water en waarschuwt u meteen uw huisarts.

• Vermijd harde stoten en schokken.

• De polariteit mag niet worden verwis- seld. Let erop dat de plus- (+) en minpool (-) correct zijn geplaatst om kortsluiting te vermijden.

• Verwijder lege batterijen onmiddellijk uit het apparaat.

• Verwijder de batterijen uit het appa- raat als u het langere tijd niet gebruikt. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8987360 ML eCom Content A6 MSN 5005 0162 RC1.indb 89 24.07.2015 10:39:3824.07.2015 10:39:3890 van 128

• Vervang alle lege batterijen in een ap- paraat in één keer door nieuwe batte- rijen van hetzelfde type.

• Isoleer de contactpunten van de batte- rijen met een stuk plakband als u bat- terijen wilt opslaan of afvoeren.

• Controleer voordat u de batterijen plaatst of de contacten in het apparaat en op de batterijen schoon zijn en rei- nig de contacten indien nodig. 3.5. Reparatie LET OP! Open nooit de behuizing van de componenten! Dit kan elektrische kortsluiting of zelfs brand veroorzaken en zo schade veroorzaken.

• Laat alle reparatiewerkzaamheden aan de apparatuur uitsluitend uitvoeren door erkende servicepartners. Neem bij technische problemen contact op met de klantenservice. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9087360 ML eCom Content A6 MSN 5005 0162 RC1.indb 90 24.07.2015 10:39:3824.07.2015 10:39:3891 van 128

• Trek de stekker van uw computer on- middellijk uit het stopcontact en neem contact op met de klantenservice wan- neer: − de aansluitingen verschroeid of be- schadigd zijn. − vloeistof in het apparaat is binnen- gedrongen. − het apparaat niet naar behoren functioneert. − het apparaat gevallen of de behui- zing beschadigd is. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9187360 ML eCom Content A6 MSN 5005 0162 RC1.indb 91 24.07.2015 10:39:3824.07.2015 10:39:3892 van 128

4. Inhoud van de verpakking

Controleer de volledigheid van de levering en neem binnen 14 dagen na aankoop contact op wanneer de levering niet volledig was. De levering van het door u aangeschafte product be- staat uit:

• Handleiding en garantiekaart GEVAAR! Houd het verpakkingsmateriaal, bv. folie, uit de buurt van kinde- ren. Bij onjuist gebruik bestaat er mogelijk gevaar voor verstikking.

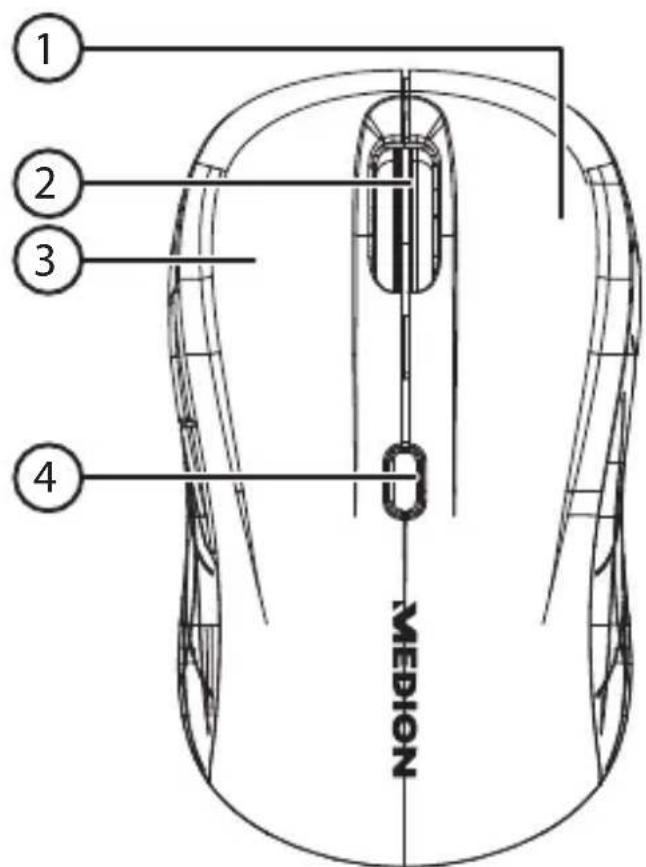

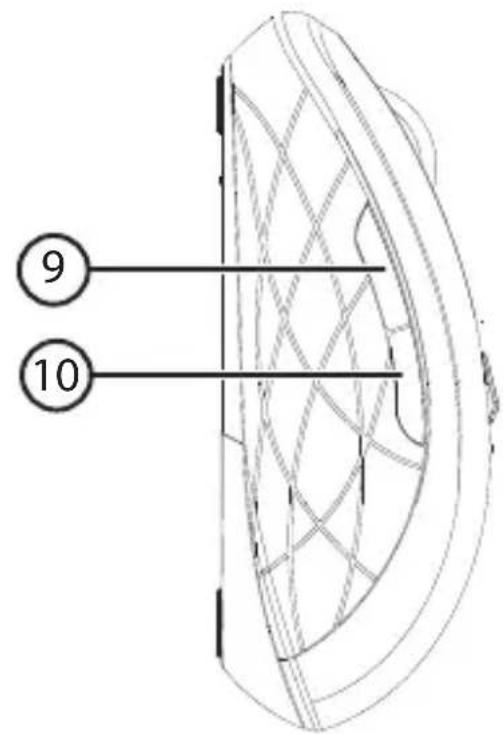

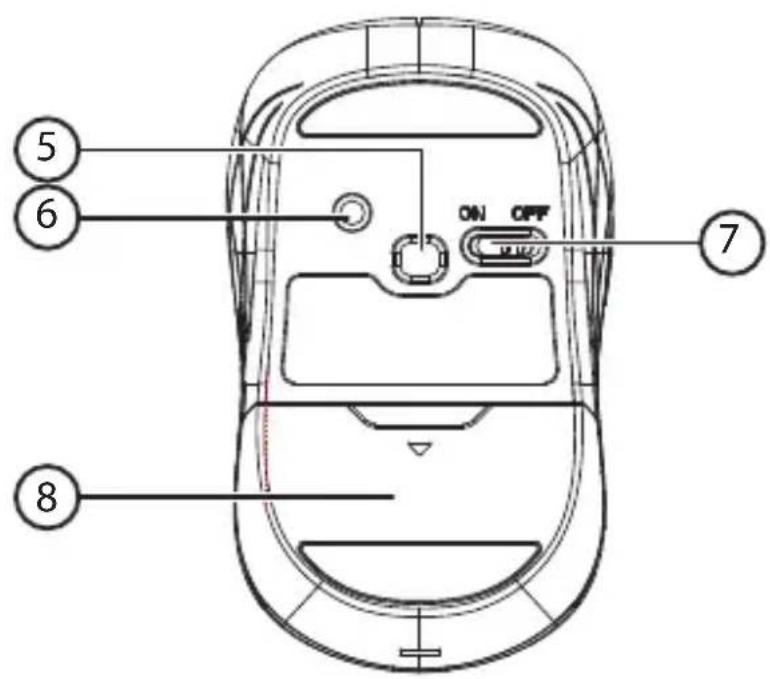

6. Overzicht van het apparaat

2) Toetswiel met led-indicator

5) IR-bewegingssensor

7) Aan/uit-schakelaar

7.1. Batterijen in de draadloze muis plaatsen Draai de muis om en verwijder de deksel van het batterijvak door deze voorzichtig in de richting van de pijl open te drukken. Plaats de batterij (R6/AA, 1,5 V) in het batterijvak van de muis. Let erop dat de polariteit van de bat- terij overeenkomt met de markeringen “+” en “-”. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9587360 ML eCom Content A6 MSN 5005 0162 RC1.indb 95 24.07.2015 10:39:3824.07.2015 10:39:3896 van 128 Plaats de deksel van het batterijvak weer terug zo- dat deze goed vastklikt en schakel de muis in. De led in het toetswiel gaat gedurende ca. 4 seconden rood branden. 7.2. Muis inschakelen Zet de aan/uit schakelaar in de stand OFF. Zet de aan/uit schakelaar op OFF als u de muis ge- durende langere tijd niet wilt gebruiken.

7.2.1. Energiebesparing

Als u de muis gedurende langere tijd (vanaf ca. 10 mi- nuten) niet gebruikt, bijvoorbeeld omdat u veel type- werk doet, wordt de muis automatisch uitgeschakeld en beweegt de cursor niet meer op het beeldscherm. Dit dient om het batterijverbruik tot een minimum te beperken. U kunt de stroombesparingsfunctie weer uitschakelen door met een van de muisknoppen te klikken.

De muis heeft naast de twee standaardknoppen een derde knop in het wieltje en twee duimtoetsen. 8.1. Linkerknop Met de linkerknop kunt u een selectie maken (een- maal klikken) of bevestigen (dubbelklikken). 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9687360 ML eCom Content A6 MSN 5005 0162 RC1.indb 96 24.07.2015 10:39:3824.07.2015 10:39:3897 van 128

8.2. Rechter knop Met de rechterknop kunt u op bepaalde plaatsen op- drachten (contextmenu’s) weergeven. 8.3. Wieltje Het wieltje in het midden heeft twee functies:

• Als u het wieltje draait, kunt u door lange docu- menten lopen, bv. internetpagina’s of teksten (scrollen/bladeren).

• U kunt het wiel ook als knop gebruiken door er ge- woon op te klikken. Het wieltje kan via de muisinstellingen geconfigureerd worden. Dubbelklik op het muissymbool in de taakbalk om het instellingenvenster te openen. 8.4. Duimtoets 1 Met de duimtoets 1 bladert u één pagina vooruit. 8.5. Duimtoets 2 Met de duimtoets 2 bladert u één pagina achteruit. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9787360 ML eCom Content A6 MSN 5005 0162 RC1.indb 97 24.07.2015 10:39:3824.07.2015 10:39:3898 van 128 8.6. Omschakeling van de optische sensor De optische sensor van de draadloze muis is om- schakelbaar op een resolutie van 1000 dpi, 1200 dpi of 1600 dpi. In de fabriek is de resolutie ingesteld op 1600 dpi. Houd de rechter muisknop en de modusschakelaar gelijktijdig gedurende ca. 3 seconden ingedrukt. OPMERKING! Bij het omschakelen naar 1000 dpi knippert de led-indicator in het toetswiel 1x rood. Bij het omschakelen naar 1200 dpi knippert de led-indicator in het toetswiel 2x rood. Bij het omschakelen naar 1600 dpi knippert de led-indicator in het toetswiel 3x rood.

9. Verbinding met een pc

Druk op de Windowstoets en voer in de zoekbalk “Configuratiescherm” in. Open het configuratiescherm en kies de optie “Ap- paraten en printers”. Kies de optie voor uw Bluetooth muis en volg de instructies op het scherm. OPMERKING! Wanneer de verbinding tussen de pc en de muis onderbroken wordt resp. niet correct functioneert, kunt u de verbindingstoets op de onderkant van de muis indrukken. Hier- mee wordt de verbinding verbroken en op- nieuw opgebouwd.

10. Technische ondersteuning

Dit product werd in onze onderzoekslaboratoria uit- voerig en met succes op een groot aantal verschillen- de apparaten getest. Het is echter gebruikelijk dat de stuurprogramma’s van tijd tot tijd worden bijgewerkt. Dat komt omdat er bijvoorbeeld eventueel compatibi- liteitsproblemen zijn opgetreden met andere, nog niet geteste componenten (programma’s, apparaten). Op het onderstaande adres op internet vindt u de nieuw- ste stuurprogramma’s en de meest recente informatie over uw product: Internet: http://www.medion.com 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9987360 ML eCom Content A6 MSN 5005 0162 RC1.indb 99 24.07.2015 10:39:3824.07.2015 10:39:38100 van 128 10.1. Heeft u verder nog ondersteuning nodig? Als u uw probleem niet heeft kunnen oplossen aan de hand van de suggesties in de voorgaande secties, neemt u contact met ons op. Wij verzoeken u de vol- gende informatie bij de hand te houden:

• Hoe ziet uw systeemconfiguratie eruit?

• Welke randapparatuur gebruikt u?

• Welke meldingen verschijnen op het beeldscherm?

• Welke software gebruikte u toen het probleem zich voordeed?

• Welke stappen heeft u al ondernomen om het op te lossen?

• Geef ons uw klantnummer door als u dit al heeft.

Verpakking Dit apparaat is verpakt om het tijdens trans- port te beschermen tegen beschadiging. De verpakking bestaat uit materialen die milieu- vriendelijk en vakkundig kunnen worden af- gevoerd en gerecycled. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10087360 ML eCom Content A6 MSN 5005 0162 RC1.indb 100 24.07.2015 10:39:3824.07.2015 10:39:38101 van 128

Apparaat Afgedankte apparatuur mag niet met huis- houdelijk afval worden afgevoerd. Volgens richtlijn 2012/19/EU moet oude ap- paratuur aan het einde van de levensduur vol- gens voorschrift worden afgevoerd. Hierbij worden de bruikbare grondstoffen in het apparaat voor recycling gescheiden waar- mee de belasting van het milieu wordt be- perkt. Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie contact op met uw plaatselijke reinigingsdienst of met uw ge- meente. Batterijen Batterijen moeten correct worden afgevoerd. Op verkooppunten van batterijen en gemeen- telijke inzamelpunten staan daarvoor speciale containers ter beschikking. Neem voor meer informatie contact op met uw lokale afvalwer- kingsbedrijf of overheid. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10187360 ML eCom Content A6 MSN 5005 0162 RC1.indb 101 24.07.2015 10:39:3924.07.2015 10:39:39102 van 128

12. Technische gegevens

Bluetoothstandaard Bluetooth 3.0 Class 2 Bedrijfstemperatuur -5 °C - 60 °C Luchtvochtigheid 90% Batterijen 1x R6 AA 1,5 V Muis Afmetingen (L x B x H) ca. 99,3 x 58 x 38 mm Gewicht: ca. 100 g (met batterijen) Technische en visuele wijzigingen en drukfouten voorbehouden. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10287360 ML eCom Content A6 MSN 5005 0162 RC1.indb 102 24.07.2015 10:39:3924.07.2015 10:39:39103 van 128

Copyright © 2015 Alle rechten voorbehouden. Deze handleiding is auteursrechtelijk be- schermd. Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toestemming van de fabrikant is verboden. Het copyright berust bij de firma: Medion AG Am Zehnthof 77 45307 Essen Duitsland De handleiding is via de Service Hotline te bestellen en is via het serviceportal www.medion.com/nl/service/start/ beschikbaar voor download. U kunt ook de bovenstaande QR-code scannen en de handleiding via het serviceportal naar uw mobiele to- estel downloaden. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10387360 ML eCom Content A6 MSN 5005 0162 RC1.indb 103 24.07.2015 10:39:3924.07.2015 10:39:39104 van 128 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10487360 ML eCom Content A6 MSN 5005 0162 RC1.indb 104 24.07.2015 10:39:3924.07.2015 10:39:39105 af 128
