BEDIENUNGSANLEITUNG E83051 (MD 87360) MEDION

1. Hinweis zu dieser Anleitung ..........................5

1.1. In dieser Anleitung verwendete Symbole und Signalwörter .........................6 1.2. Bestimmungsgemäßer Betrieb .................7

2. Hinweise zur Konformität ..............................9

7. Inbetriebnahme ........................................... 19

9. Verbindung mit dem PC .............................. 22

10. Technische Unterstützung .......................... 23

10.1. Benötigen Sie weitere Unterstützung? ............................................24

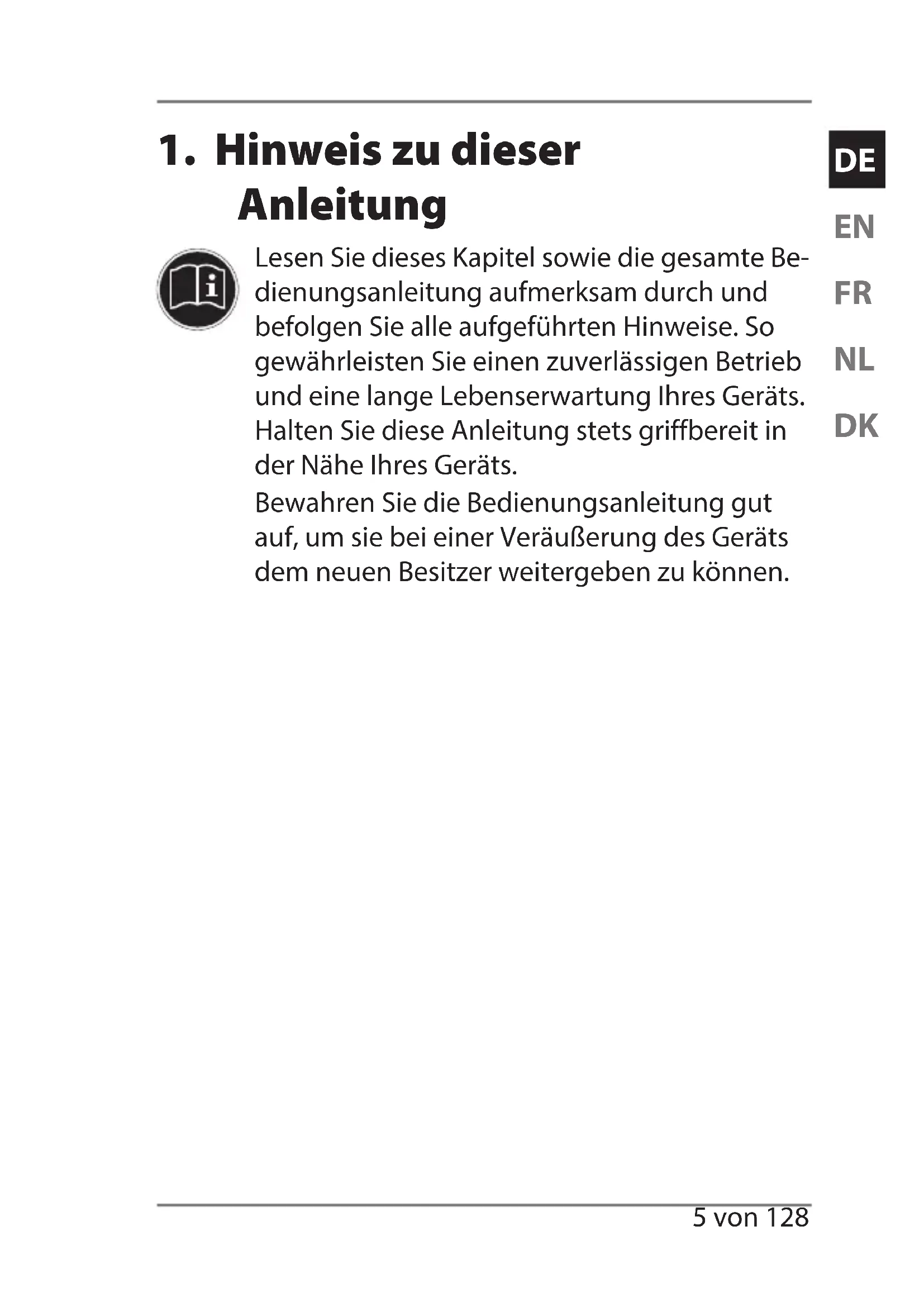

1. Hinweis zu dieser

Anleitung Lesen Sie dieses Kapitel sowie die gesamte Be- dienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Geräts. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres Geräts. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Geräts dem neuen Besitzer weitergeben zu können. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 587360 ML eCom Content A6 MSN 5005 0162 RC1.indb 5 24.07.2015 10:39:3124.07.2015 10:39:316 von 128 1.1. In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Le- bensgefahr! WARNUNG! Warnung vor möglicher Lebens- gefahr und/oder schweren irre- versiblen Verletzungen! VORSICHT! Warnung vor möglichen mittle- ren und oder leichten Verletzun- gen! ACHTUNG! Hinweise beachten, um Sachschä- den zu vermeiden! HINWEIS! Weiterführende Informationen für den Ge- brauch des Gerätes! 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 687360 ML eCom Content A6 MSN 5005 0162 RC1.indb 6 24.07.2015 10:39:3124.07.2015 10:39:31DE

HINWEIS! Hinweise in der Bedienungsanleitung be- achten! WARNUNG! Warnung vor Gefahr durch elekt- rischen Schlag!

Aufzählungszeichen / Information über Er- eignisse während der Bedienung Auszuführende Handlungsanweisungen 1.2. Bestimmungsgemäßer Betrieb Diese Maus dient ausschließlich zur Eingabe von Da- ten und Bedienung von Personalcomputern. Für eine andere Verwendung ist sie nicht vorgesehen. Ihr Gerät ist nicht für den Einsatz an Bildschirmarbeits- platzgeräten im Sinne §2 der Bildschirmarbeitsplatz- verordnung geeignet.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt. Bitte beachten Sie, dass im Falle des nicht bestim- mungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustim- mung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 787360 ML eCom Content A6 MSN 5005 0162 RC1.indb 7 24.07.2015 10:39:3124.07.2015 10:39:318 von 128

• Verwenden Sie nur von uns gelieferte oder geneh- migte Ersatz- und Zubehörteile.

• Beachten Sie alle Informationen in dieser Bedie- nungsanleitung, insbesondere die Sicherheitshin- weise. Jede andere Bedienung gilt als nicht be- stimmungsgemäß und kann zu Personen- oder Sachschäden führen.

• Benutzen Sie das Gerät nicht in explosionsgefähr- deten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lö- sungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holz- staub) darf dieses Gerät nicht verwendet werden.

• Setzen Sie das Gerät keinen extremen Bedingun- gen aus. Zu vermeiden sind: − Hohe Luftfeuchtigkeit oder Nässe − Extrem hohe oder tiefe Temperaturen − Direkte Sonneneinstrahlung − Offenes Feuer 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 887360 ML eCom Content A6 MSN 5005 0162 RC1.indb 8 24.07.2015 10:39:3124.07.2015 10:39:31DE

2. Hinweise zur Konformität

Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen überein- stimmt:

• R&TTE Richtline 1999/5/EG

• EMV-Richtlinie 2004/108/EG

• Öko-Design Richtlinie 2009/125/EG

• RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 987360 ML eCom Content A6 MSN 5005 0162 RC1.indb 9 24.07.2015 10:39:3124.07.2015 10:39:3110 von 128

3. Sicherheitshinweise

3.1. Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kin- der) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkei- ten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf- sichtigt oder erhielten von ihr Anwei- sungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. HINWEIS! Es besteht kein Regressanspruch für verloren gegangene Daten bzw. für durch Datenverlust entstande- ne Folgeschäden. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1087360 ML eCom Content A6 MSN 5005 0162 RC1.indb 10 24.07.2015 10:39:3124.07.2015 10:39:31DE

• Dieses Produkt ist zum Betrieb an ei- nem PC/AT-Computer (IBM-kompati- bel) konzipiert worden.

• Beachten Sie die Sicherheitsvorschrif- ten des Computers, an dem Sie die Ge- räte anschließen. 3.2. Aufstellungsort

• Stellen und betreiben Sie das Gerät auf einer stabilen, ebenen und vibrations- freien Unterlage.

• Halten Sie das Gerät von Feuchtigkeit, Tropf- und Spritzwasser fern und ver- meiden Sie Staub, Hitze und direkte Sonneneinstrahlung.

3.2.1. Elektromagnetische

• Halten Sie mindestens 50 cm Abstand von hochfrequenten und magneti- schen Störquellen (TV, Mobiltelefon, In- frarotgeräten, Lautsprecherboxen etc.), um Funktionsstörungen und Datenver- lust zu vermeiden. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1187360 ML eCom Content A6 MSN 5005 0162 RC1.indb 11 24.07.2015 10:39:3124.07.2015 10:39:3112 von 128 3.3. Reinigung

• Achten Sie darauf, dass das Gerät nicht verunreinigt wird. Entfernen Sie vor der Reinigung des Gerätes alle Kabelver- bindungen zum PC. Reinigen Sie das Gerät und die weiteren Komponenten mit einem angefeuchteten Tuch. Ver- wenden Sie keine Lösungsmittel, ät- zende oder gasförmige Reinigungsmit- tel. 3.4. Sicherheitshinweise zum Batteriebetrieb Batterien können brennbare Stoffe ent- halten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark er- hitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Ge- sundheit zur Folge haben könnte. Befolgen Sie unbedingt folgende Hinwei- se:

• Halten Sie Kinder von Batterien fern. Sollten versehentlich Batterien ver- 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1287360 ML eCom Content A6 MSN 5005 0162 RC1.indb 12 24.07.2015 10:39:3124.07.2015 10:39:31DE

schluckt worden sein, melden Sie dies sofort Ihrem Arzt.

• Laden Sie niemals Batterien.

• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.

• Schließen Sie die Batterien niemals kurz.

• Setzen Sie Batterien niemals übermä- ßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!

• Zerlegen oder verformen Sie die Batte- rien nicht. Ihre Hände oder Finger könnten ver- letzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Was- sers und informieren Sie umgehend Ih- ren Arzt.

• Vermeiden Sie starke Stöße und Er- schütterungen. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1387360 ML eCom Content A6 MSN 5005 0162 RC1.indb 13 24.07.2015 10:39:3124.07.2015 10:39:3114 von 128

• Vertauschen Sie niemals die Polarität. Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Entfernen Sie die verbrauchte Batterie sofort aus dem Gerät.

• Entfernen Sie die Batterie aus Ihrem Gerät, wenn dieses über einen länge- ren Zeitraum nicht benutzt wird.

• Ersetzen Sie die verbrauchte Batterie in einem Gerät gleichzeitig mit einer neu- en Batterie des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Bat- terien lagern oder entsorgen wollen.

• Prüfen Sie vor dem Einlegen der Bat- terie, ob die Kontakte im Gerät und an den Batterien sauber sind, und reini- gen Sie sie gegebenenfalls. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1487360 ML eCom Content A6 MSN 5005 0162 RC1.indb 14 24.07.2015 10:39:3124.07.2015 10:39:31DE

3.5. Reparatur ACHTUNG! Öffnen Sie niemals die Gehäuse der Komponenten! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung zur Folge hat.

• Überlassen Sie die Reparatur des Ge- rätes nur einem autorisierten Ser- vicepartner. Wenden Sie sich an Ihren Kundendienst, wenn Sie technische Probleme haben.

• Ziehen Sie sofort den Netzstecker Ihres Computers und wenden Sie sich an Ih- ren Kundendienst: − wenn die Anschlüsse angeschmort oder beschädigt sind. − wenn Flüssigkeit ins Geräteinnere gedrungen ist. − wenn das Gerät nicht ordnungsge- mäß funktioniert. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1587360 ML eCom Content A6 MSN 5005 0162 RC1.indb 15 24.07.2015 10:39:3124.07.2015 10:39:3116 von 128 − wenn das Gerät gestürzt, bzw. das Gehäuse beschädigt ist.

Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie er- halten:

• Benutzerhandbuch und Garantiekarte GEFAHR! Halten Sie das Verpackungsma- terial, wie z.B. Folien von Kindern fern. Bei Missbrauch könnte Ersti- ckungsgefahr bestehen.

5. Systemanforderungen

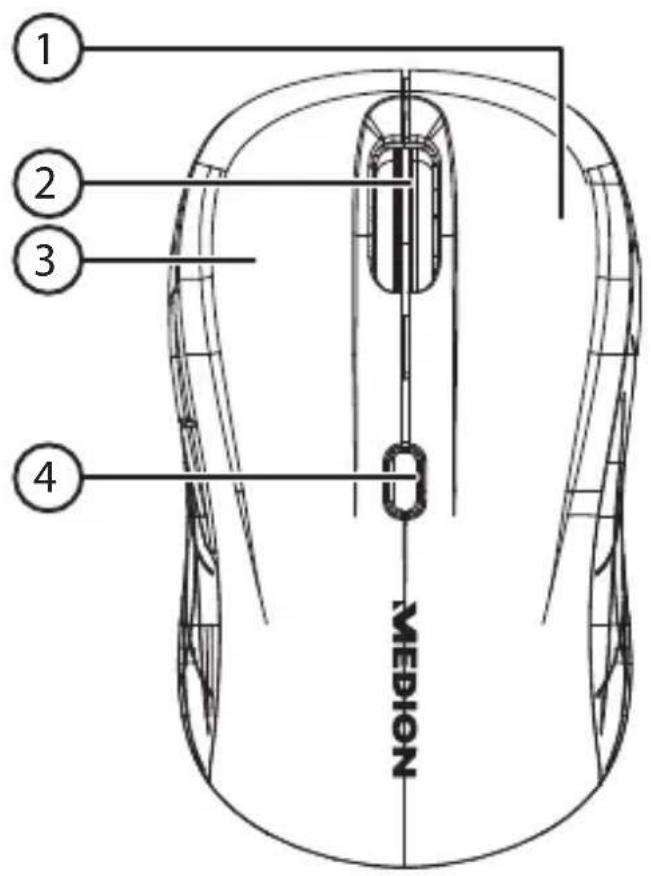

1) rechte Maus-Taste

2) Tastenrad mit LED-Indikator

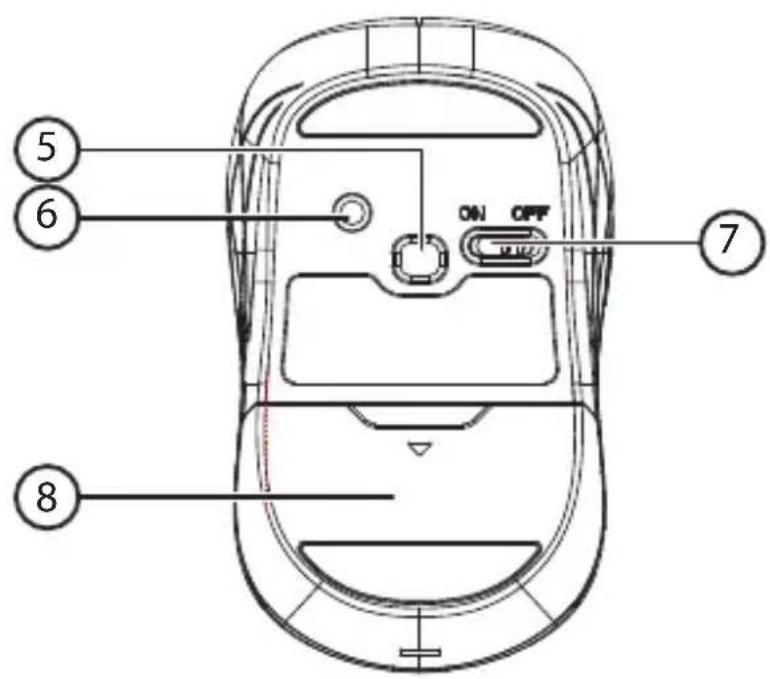

7.1. Batterien in die schnurlose Maus einlegen Drehen Sie die Maus auf die Rückseite und entfer- nen Sie den Batteriefachdeckel indem Sie ihn vor- sichtig in Pfeilrichtung aufdrücken. Setzen Sie die Batterie (R6/AA, 1,5V) in das Batte- riefach der Maus ein. Achten Sie darauf, dass die Polarität der Batterie mit den Kennzeichnungen „+“ und „-“ übereinstimmt. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 1987360 ML eCom Content A6 MSN 5005 0162 RC1.indb 19 24.07.2015 10:39:3224.07.2015 10:39:3220 von 128 Setzten Sie den Batteriefachdeckel wieder auf, bis er einrastet und schalten Sie die Maus ein. Die im Tastenrad integrierte LED leuchtet für 4 Sekun- den rot auf. 7.2. Maus einschalten Stellen Sie den Ein-/Ausschalter auf die Position ON. Stellen Sie ihn auf OFF, wenn Sie die Maus für län- gere Zeit nicht mehr benutzen.

7.2.1. Stromsparfunktion

Wenn Sie Ihre Maus für einen längeren Zeitraum (ab ca. 10 Minuten) nicht benutzen, weil Sie z.B. länge- re Tipparbeiten tätigen, schaltet sich die Maus ab und der Cursor bewegt sich nicht auf dem Bildschirm. Dies dient dazu, den Batterieverbrauch zu minimieren. Um die Stromsparfunktion wieder auszuschalten, kli- cken Sie auf eine der Maustasten.

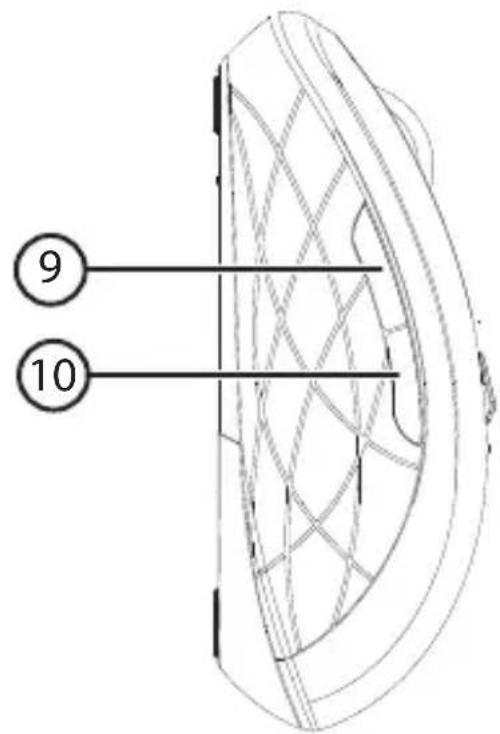

Die Maus verfügt neben den beiden Standardtasten über eine dritte Taste im Tastenrad sowie zwei Dau- mentasten. 8.1. Linke Taste Mit der linken Taste treffen Sie eine Auswahl (einmal klicken) und bestätigen diese (Doppelklick). 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2087360 ML eCom Content A6 MSN 5005 0162 RC1.indb 20 24.07.2015 10:39:3224.07.2015 10:39:32DE

8.2. Rechte Taste Mit der rechten Taste können Sie an bestimmten Stel- len Befehle (Kontextmenüs) aufrufen. 8.3. Tastenrad Das Tastenrad in der Mitte hat zwei Funktionen:

• bewegen Sie das Rad, können Sie sich durch lange Dokumente, z. B. Webseiten oder Texte bewegen (Scrollen).

• Sie können das Rad auch als Taste benutzen, dafür müssen Sie es einfach klicken. Das Tastenrad kann über die Mauseinstellungen konfi- guriert werden. Klicken Sie auf das Maussymbol in der Taskleiste doppelt, um das Einstellungsfenster zu öffnen. 8.4. Daumentaste 1 Mit der Daumentaste 1 blättern Sie eine Seite vor. 8.5. Daumentaste 2 Mit der Daumentaste 2 blättern Sie eine Seite zurück. 8.6. Umschaltung des optischen Sensors Der optische Sensor der Funkmaus ist umschaltbar auf wahlweise 1000 dpi, 1200 dpi oder 1600 dpi. Der von Werk aus voreingestellte Wert beträgt 1600 dpi. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2187360 ML eCom Content A6 MSN 5005 0162 RC1.indb 21 24.07.2015 10:39:3224.07.2015 10:39:3222 von 128 Drücken und halten Sie gleichzeitig die rechte Maustaste und den Modusschalter für etwa 3 Se- kunden. HINWEIS! Bei der Umschaltung auf 1000 dpi blinkt der LED-Indikator im Tastenrad 1x rot. Bei der Umschaltung au 1200 dpi blinkt der LED-Indikator im Tastenrad 2x rot. Bei der Um- schaltung au 1600 dpi blinkt der LED-Indika- tor im Tastenrad 3x rot.

9. Verbindung mit dem PC

HINWEIS! Beachten Sie die Hinweise im Kapitel „3. Si- cherheitshinweise“ auf Seite 10. Schalten Sie die Maus, Ihren Computer bzw. Note- book ein. Aktivieren Sie an Ihrem Computer die Bluetooth- Funktion. Positionieren Sie die Maus so auf Ihren Arbeits- platz, dass Sie bequem damit arbeiten können. Drücken Sie die Windows Taste und geben Sie in der Suchzeile „Systemsteuerung“ ein. Öffnen Sie die Systemsteuerung und wählen Sie den Eintrag „Geräte und Drucker“. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2287360 ML eCom Content A6 MSN 5005 0162 RC1.indb 22 24.07.2015 10:39:3224.07.2015 10:39:32DE

Wählen Sie den Eintrag Ihrer Bluetooth-Maus aus und folgen Sie den Anweisungen auf dem Bild- schirm. HINWEIS! Wenn die Verbindung zwischen PC und Maus abreißt bzw. nicht funktioniert, drücken Sie bitte den Reconnect-Knopf auf der Untersei- te der Maus. Damit wird die Verbindung ge- trennt und neu aufgebaut.

10. Technische Unterstützung

Dieses Produkt ist in unseren Testlabors ausgiebig und erfolgreich mit einer Vielzahl unterschiedlicher Geräte getestet worden. Es ist jedoch üblich, dass die Treiber von Zeit zu Zeit aktualisiert werden. Dies kommt da- her, dass sich z.B. eventuelle Kompatibilitätsprobleme zu anderen, noch nicht getesteten Komponenten (Pro- gramme, Geräte) ergeben haben. Auf folgender Adres- se im Internet finden Sie Treiberaktualisierungen so- wie die neuesten Informationen zu Ihrem Produkt: Internet: http://www.medion.com. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2387360 ML eCom Content A6 MSN 5005 0162 RC1.indb 23 24.07.2015 10:39:3224.07.2015 10:39:3224 von 128 10.1. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Ab- schnitten ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr hel- fen, wenn Sie uns folgende Informationen zur Verfü- gung stellen:

• Wie sieht Ihre Rechnerkonfiguration aus?

• Was für zusätzliche Peripheriegeräte nutzen Sie?

• Welche Meldungen erscheinen auf dem Bild- schirm?

• Welche Software wurde beim Auftreten des Feh- lers verwendet?

• Welche Schritte haben Sie zur Lösung bereits un- ternommen?

• Wenn Sie bereits eine Kundennummer erhalten ha- ben, teilen Sie uns diese mit.

Verpackung Ihr Gerät befindet sich zum Schutz vor Trans- portschäden in einer Verpackung. Verpa- ckungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachge- rechten Recycling zugeführt werden können. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2487360 ML eCom Content A6 MSN 5005 0162 RC1.indb 24 24.07.2015 10:39:3324.07.2015 10:39:33DE

Gerät Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer ge- ordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Be- lastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. Batterien Batterien müssen sachgerecht entsorgt wer- den. Zu diesem Zweck stehen im batteriever- treibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte ertei- len Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2587360 ML eCom Content A6 MSN 5005 0162 RC1.indb 25 24.07.2015 10:39:3324.07.2015 10:39:3326 von 128

12. Technische Daten

Bluetooth Standard Bluetooth 3.0 Class 2 Betriebstemperatur -5° C - 60° C Luftfeuchtigkeit 90% Batterien 1x R6 AA 1,5V Maus Abmessungen (L x B x H) ca. 99,3 x 58 x 38 mm Gewicht ca. 100 g (inkl. Batterien) Technische und optische Änderungen sowie Druck- fehler vorbehalten. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2687360 ML eCom Content A6 MSN 5005 0162 RC1.indb 26 24.07.2015 10:39:3324.07.2015 10:39:33DE

Copyright © 2015 Alle Rechte vorbehalten. Diese Bedienungsanleitung ist urheber- rechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmi- gung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbe- stellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfü- gung. Sie können auch den oben stehenden QR Code scan- nen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden. 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2787360 ML eCom Content A6 MSN 5005 0162 RC1.indb 27 24.07.2015 10:39:3324.07.2015 10:39:3328 von 128 87360 ML eCom Content A6 MSN 5005 0162 RC1.indb 2887360 ML eCom Content A6 MSN 5005 0162 RC1.indb 28 24.07.2015 10:39:3324.07.2015 10:39:3329 of 128
