| Producttype | Accublaasmachine |
| Merk | STIHL |
| Model | BGA 200 |
| Gewicht | 3,2 kg |
| Blaaskracht | 21 N |
| Maximale luchtsnelheid | 84 m/s |
| Gemiddelde luchtsnelheid | 70 m/s |
| Volumetrische luchtstroom | 940 m³/h |
| Geluidsdrukniveau (L_pA) | 80 dB(A) |
| Geluidsvermogenniveau (L_wA) | 91 dB(A) |
| Trillingsniveau (handgreep) | 0,7 m/s² |
| Compatibele accu's | STIHL AR of STIHL AP met heuptas |
| Voeding | Lithium-ion accu (draagsysteem) |

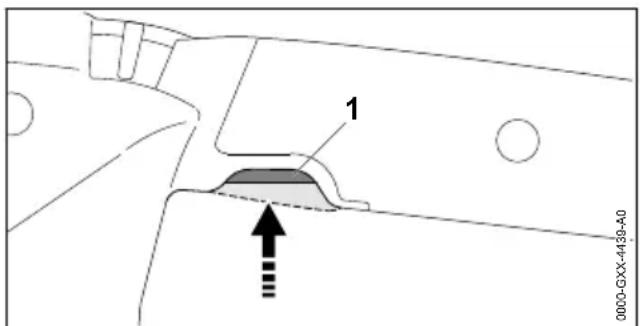

| Vermogensniveaus | 3 niveaus + Boost-functie |
| Vergrendelingsfunctie | Gasklepvergrendeling |
| Gebruik | Bladeren, gras, papier vegen; bruikbaar in de regen |
| Veiligheidsafstand | 5 m rondom werkgebied |
| Veiligheid | Trekkerblokkering, ontgrendelknop, automatische uitschakeling |
| Onderhoud | Reinigen met vochtige doek en penseel; jaarlijks onderhoud door dealer |
| Reserveonderdelen | Originele STIHL onderdelen aanbevolen |
Veelgestelde vragen - BGA 200 STIHL
Het is ontworpen om bestand te zijn tegen vocht, maar het moet na gebruik worden gedroogd.
Gebruikersvragen over BGA 200 STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Blazer in PDF-formaat gratis! Vind uw handleiding BGA 200 - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BGA 200 van het merk STIHL.
GEBRUIKSAANWIJZING BGA 200 STIHL
21 Déclaration de conformité UKCA Nederlands
Waiblingen, le 15/07/2021
2 Informatie met betrekking tot deze handleiding.... 36
3 Overzicht....36
4 Veiligheidsinstructies.... 37
5 Bladblazer inzetgereed maken...... 40

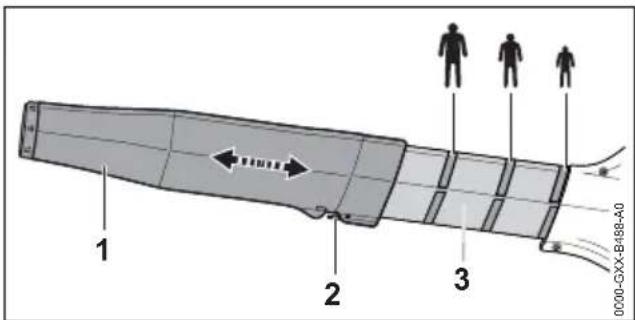

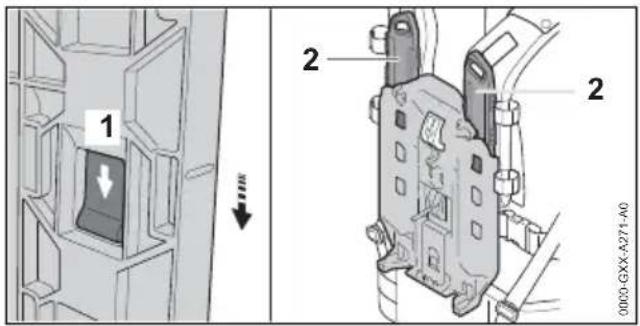

6 Bladblazer voor de gebruiker instellen.....41

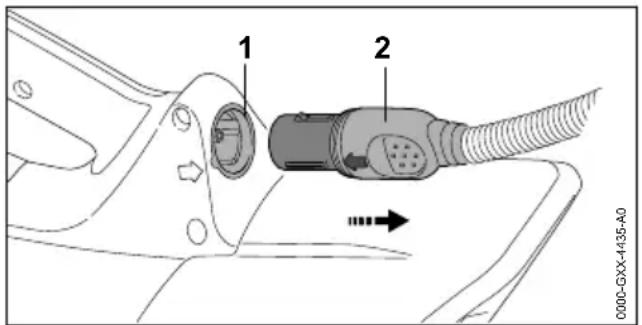

7 De stekker van de aansluitkabel erin steken en eruit trekken.... 45
8 Bladblazer inschakelen en uitschakelen... 46
9 Bladblazer controleren.... 46
10 Werken met de bladblazer.... 47
11 Na de werkzaamheden.... 48
12 Vervoeren.... 48
13 Opslaan....48
14 Reinigen....48
15 Onderhoud en reparatie....48
16 Storingen opheffen....49
18 Onderdelen en toebehoren.... 50
19 Milieuverantwoord afvoeren....50
20 EU-conformiteitsverklaring....50
21 UKCA-conformiteitsverklaring....51
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
Nederlands 2 Informatie met betrekking tot deze handleiding
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
▶ Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- handleiding accu STIHL AR
– handleiding Comfort-draagsysteem
- handleiding "Heuptasje AP met aansluitkabel"
- veiligheidsinstructies accu STIHL AP
– handleiding acculaders STIHL AL 101, 300, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu- wingen in de tekst
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

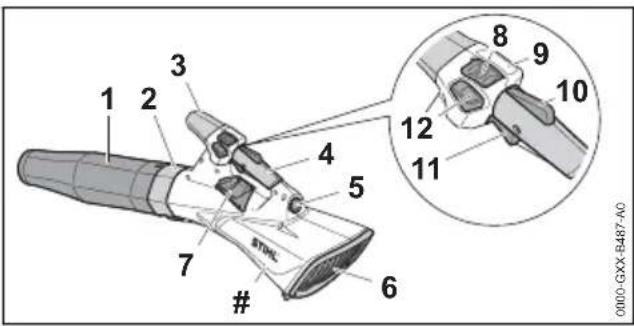

3.1 Bladblazer
De blaasmond geleidt en bundelt de lucht- stroom.
2 Blaaspijp
De blaaspijp geleidt de luchtstroom.
3 Handgreep
De handgreep dient voor het geleiden van de bladblazer als er een draagsysteem wordt gebruikt.
4 Bedieningshandgreep
De bedieningshandgreep dient voor de bedie- ning, het werken met en het dragen van de bladblazer.

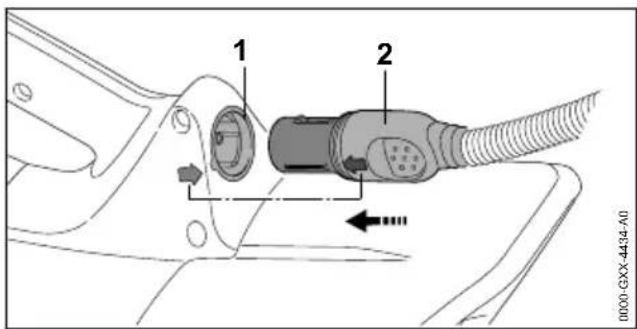

5 Bus
De bus dient voor het aansluiten van de stekker van de aansluitkabel.
6 Beschermrooster
Het beschermrooster beschermt de gebruiker tegen bewegende deeltjes in de bladblazer.
7 Draagoog
Het draagoog dient voor het vasthaken van het draagsysteem.
8 Deblokkeringsschuif
De deblokkeringsschuif dient voor het inschakelen van de bladblazer en voor het instellen van de vermogenstrap.

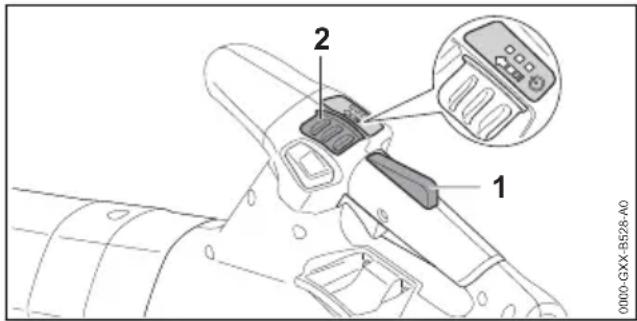

9 Leds
De leds geven de ingestelde vermogenstrap weer.
10 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert de schakelhendel
11 Schakelhendel
De schakelhendel schakelt de bladblazer in en uit.
4 Veiligheidsinstructies Nederlands

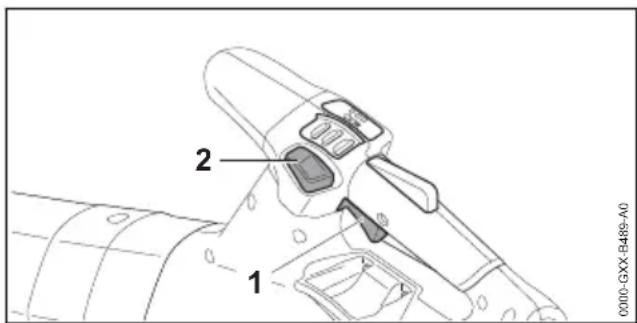

12 Standgasknop
De standgasknop vergrendelt de actuele blaaskracht.
# Typeplaatje met machinenummer

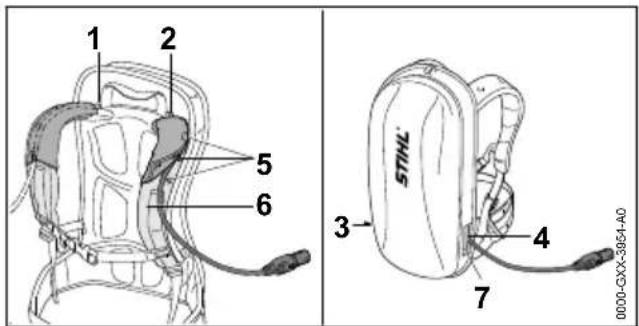

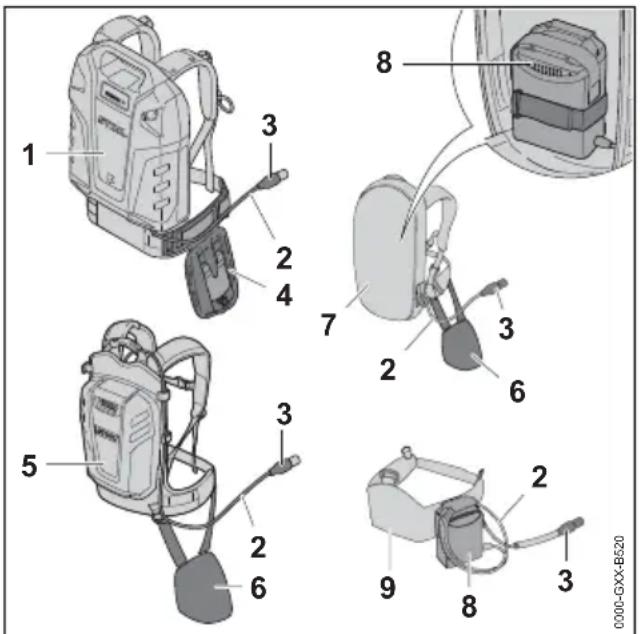

3.2 Draagsystemen
De accu STIHL AR L kan de bladblazer voorzien van energie.

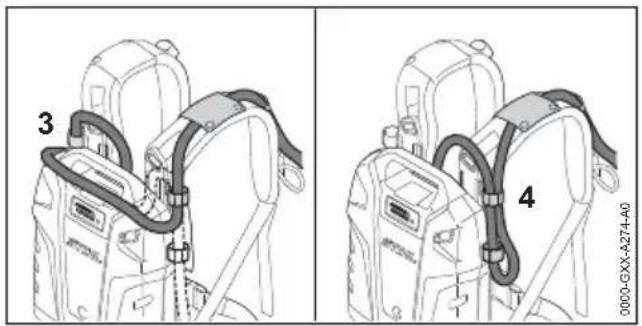

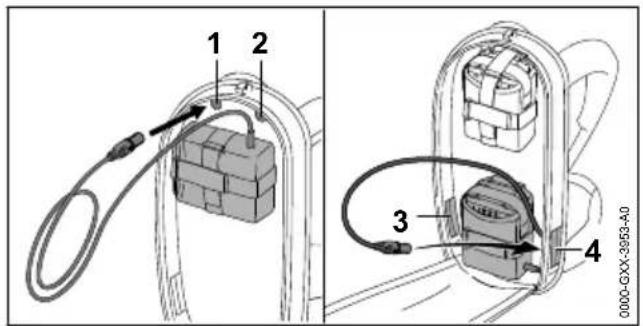

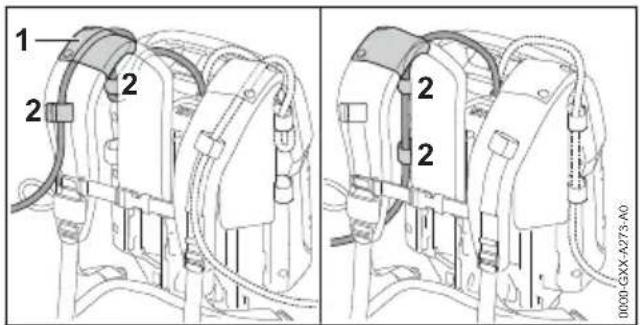

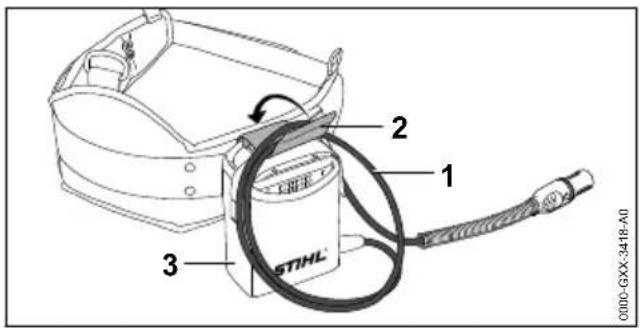

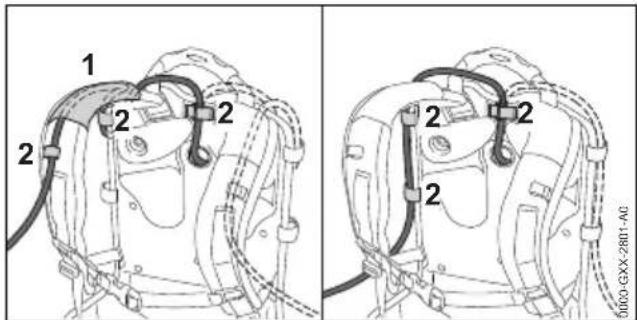

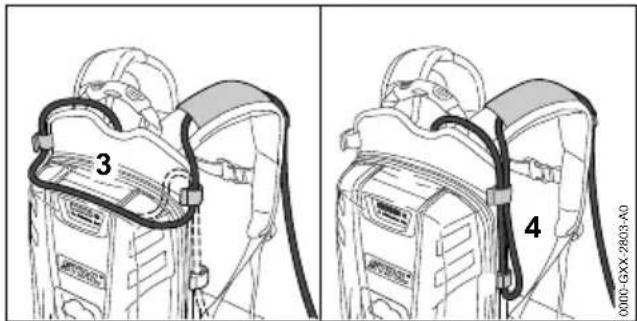

2 Aansluitkabel
De aansluitkabel verbindt de bladblazer met de accu of het "heuptasje AP met aansluitkabel".
3 Stekker van de aansluitkabel
De stekker van de aansluitkabel verbindt de bladblazer met het "heuptasje AP met aansluitkabel" of met een accu STIHL AR.

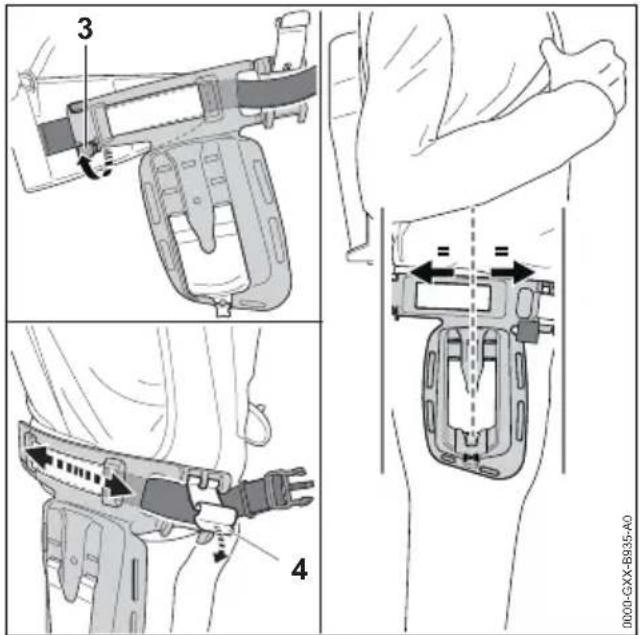

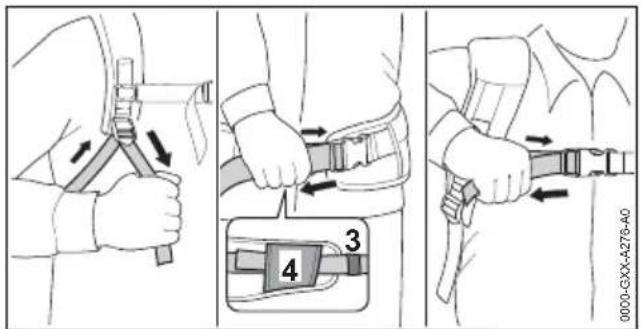

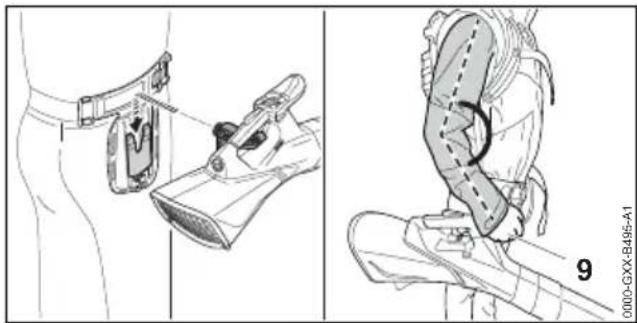

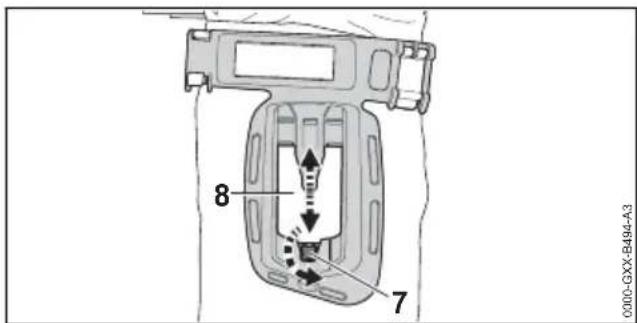

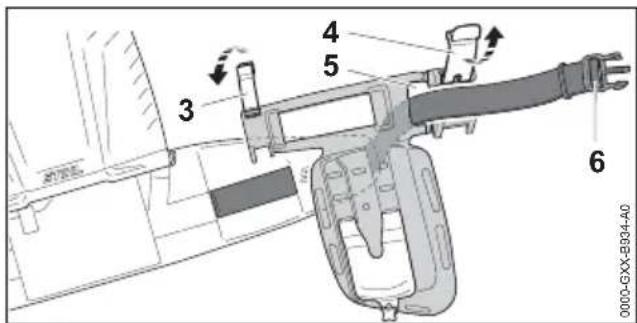

4 Comfort-draagsysteem
Het Comfort-draagsysteem dient voor het dragen van de bladblazer aan de accu STIHL AR L of de accu STIHL AR.
5 Accu STIHL AR
De accu STIHL AR kan de bladblazer voorzien van energie.

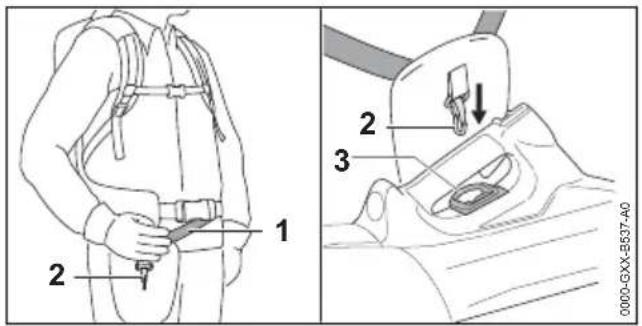

6 Stootkussen
Het stootkussen dient voor het bevestigen van de bladblazer aan de accu STIHL AR of het draagsysteem met ingebouwd "heup-tasje AP met aansluitkabel".
7 Draagsysteem met ingebouwd "heuptasje AP met aansluitkabel"
Het draagsysteem kan de bladblazer voorzien van energie.

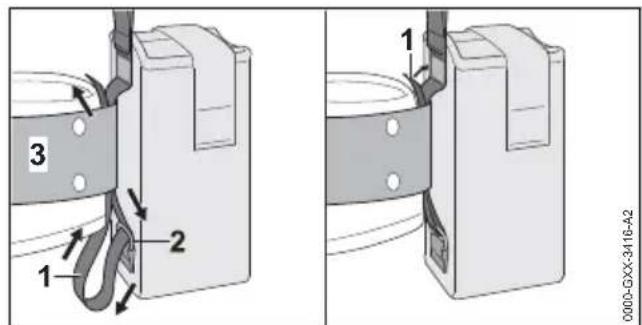

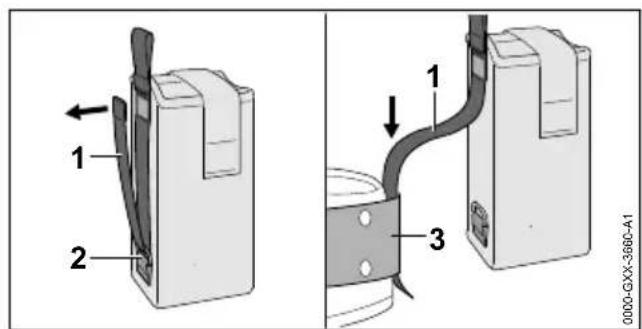

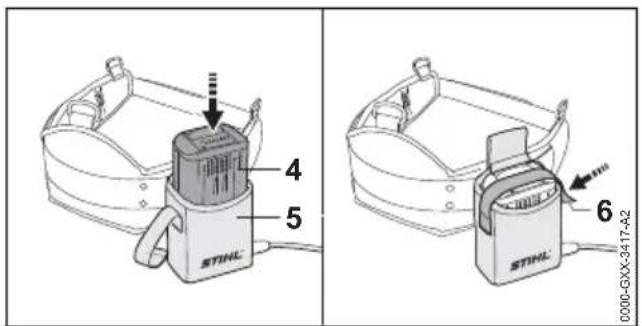

8 "Heuptasje AP met aansluitkabel"
Het "heuptasje AP met aansluitkabel" kan de bladblazer voorzien van energie.
9 De accu-riem met ingebouwd "heuptasje AP met aansluitkabel"
De accu-riem kan de bladblazer voorzien van energie.
3.3 Pictogrammen
De pictogrammen kunnen op de bladblazer staan en hebben de volgende betekenis:
Deblokkeringsschuif naar voren schuiven om de bladblazer in te schakelen en de vermogenstrappen in te stellen.
LWA Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te maken.
Het product niet met het huisvuil afvoeren.
Standgasknop activeren en deactive- ren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de bladblazer hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
Lang haar zo vastzetten dat dit niet in de bladblazer kan worden getrokken/gezogen.
Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.
De stekker van de aansluitkabel tijdens werkonderbrekingen, het vervoer, de opslag, het reinigen, onderhoud of reparatiewerkzaamheden uit de bus trekken.
Veiligheidsafstand aanhouden.
4.2 Gebruik conform de voorschriften
De bladblazer STIHL BGA 200 dient voor het wegblazen van bladeren, gras, papier en soortgelijke materialen.
De bladblazer kan worden gebruikt bij regen.
Deze bladblazer wordt door een accu STIHL AP samen met het "heuptasje AP met aansluitkabel" of een accu STIHL AR van energie voorzien.
⚠ WAARSCHUWING
Accu's die niet door STIHL voor de bladblazer zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- De bladblazer met een accu STIHL AP samen met het "heuptasje AP met aansluit-kabel" of een accu STIHL AR gebruiken.
■ Als de bladblazer of de accu niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan.
- De bladblazer zo gebruiken als in deze handleiding staat beschreven.
▶ De accu zo gebruiken, als staat beschreven in de handleiding "heuptasje AP met aan-sluitkabel" of de handleiding accu STIHL AR.
4.3 Eisen aan de gebruiker
⚠ WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de bladblazer niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de bladblazer aan een andere persoon wordt overhandigd: de handleiding meegeven.
▶ Controleren of de gebruiker aan de volgende eisen voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de bladblazer te gebruiken en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de bladblazer herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer met de bladblazer werkt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kunnen lange haren in de bladblazer worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.
Lang haar zodanig in een knot dragen en beveiligen, dat het zich boven de schouders bevindt.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende code-ring te koop.
▶ Een lange broek dragen.
■ Tijdens de werkzaamheden kan stof opdwarrelen. Ingeademd stof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
- Als er stof opdwarrelt: een stofmasker dragen.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de bladblazer. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Nauwsluitende kleding dragen.
▶ Sjaals en sieraden afdoen.
4 Veiligheidsinstructies Nederlands
■ Als de gebruiker ongeschikt schoeisel draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
▶ Stevig, dicht schoeisel met stroeve zool dragen.
4.5 Werkgebied en omgeving
⚠ WAARSCHUWING
- Onbevoegde personen, kinderen en dieren kunnen de gevaren van de bladblazer en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 5 m om het werkgebied houden.
- Een afstand van 5 m ten opzichte van voorwerpen/obstakels aanhouden.
- Bladblazer niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de bladblazer kunnen spelen.
■ Elektrische componenten van de bladblazer kunnen vonken veroorzaken. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Niet in een makkelijk brandbare of explosieve omgeving werken.
4.6 Veilige staat
De bladblazer verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De bladblazer is niet beschadigd.
– De bladblazer is schoon.
- De bedieningselementen werken en zijn niet gewijzigd.
- Originele STIHL toebehoren voor deze bladblazer zijn gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
▶ Alleen met een onbeschadigde bladblazer werken.
- Als de bladblazer verontreinigd is: bladblazer reinigen.
- Geen wijzigingen aan de bladblazer aanbrengen. Uitzondering: montage van een op deze bladblazer passende blaasmond.
- Als de bedieningselementen niet functioneren: niet met de bladblazer werken.
- Originele STIHL toebehoren voor deze bladblazer monteren.
- Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat.
- Geen voorwerpen in de openingen van de bladblazer steken.
- Versleten of beschadigde stickers vervangen.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.7 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Rustig en met overleg werken.
▶ Als de lichtomstandigheden en het zicht slecht zijn: Niet met de bladblazer werken.
▶ Bladblazer alleen bedienen.
▶ Niet boven schouderhoogte werken.
▶ Op obstakels letten.
▶ Staand op de grond werken en het even-wicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een veilige steiger gebruiken.
- Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.

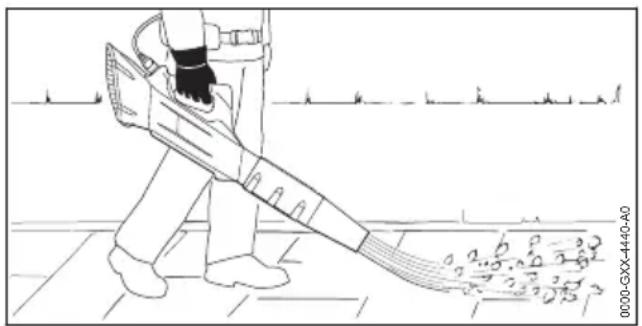

▶ In de windrichting blazen.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. Personen en dieren kunnen letsel oplopen en er kan materiële schade ontstaan.
- Niet in de richting van personen, dieren en voorwerpen blazen.
■ Als de werking van de bladblazer zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de bladblazer in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beëindigen, de stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer.
Nederlands 5 Bladblazer inzetgereed maken
■ Tijdens de werkzaamheden kunnen trillingen door de bladblazer worden gevormd.
▶ Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.
■ Het opgedwarrelde stof kan een elektrostatische lading van de bladblazer veroorzaken. Onder bepaalde omgevingsomstandigheden (bijv. een droge omgeving), kan de bladblazer zich plotseling ontladen en kunnen er vonken ontstaan. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
- Niet werken in een licht ontvlambare en niet in een explosieve omgeving.
4.8 Vervoeren
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de bladblazer omvalen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- Stekker van de aansluitkabel uit de bus trekken.
- Bladblazer met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.
4.9 Opslaan
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de bladblazer niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- Stekker van de aansluitkabel uit de bus trekken.
- De bladblazer buiten het bereik van kinderen opslaan.
■ De elektrische contacten op de bladblazer en metalen onderdelen kunnen door vocht corroderen. De bladblazer kan worden beschadigd.
- Stekker van de aansluitkabel uit de bus trekken.
- Bladblazer schoon en droog opslaan.
4.10 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
■ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de stekker van de aansluitkabel is aangesloten, kan de bladblazer onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Stekker van de aansluitkabel uit de bus trekken.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de bladblazer beschadigen. Als de bladblazer niet zo wordt gereinigd als staat beschreven in deze handleiding, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig letsel oplopen.
- De bladblazer zo reinigen als in deze handleiding staat beschreven.
■ Als de bladblazer niet correct werd onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen.
- De bladblazer niet zelf onderhouden of repareren.
- Als er aan de bladblazer onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.
5 Bladblazer inzetgereed maken
5.1 Bladblazer klaarmaken voor gebruik
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
- Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:
- Bladblazer, 14.6.
- Accu zoals in de handleiding accu STIHL AR of zoals in de handleiding 'heup-tasje AP met aansluitkabel' staat beschreven.
▶ De accu zo controleren als in de handleiding accu STIHL AR of in de handleiding "heup-tasje AP met aansluitkabel" staat beschreven.
6 Bladblazer voor de gebruiker instellen Nederlands
▶ De accu volledig laden, zoals in de handleiding van de acculader
STIHL AL 101, 300, 500 staat beschreven.
▶ Bladblazer reinigen, 14.
▶ Sproeier instellen, 16.1.
Accu STIHL AR, draagsysteem of 'heup-tasje AP met aansluitkabel' omdoen en afstellen,
▶ Bedieningselementen controleren, 9.1.
- Als de stappen niet kunnen worden uitgevoerd: bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
6 Bladblazer voor de gebruiker instellen
6.1 Blaasmond verstellen
De blaasmond kan, afhankelijk van de lichaams-grootte van de gebruiker en de werksituatie, in 3 standen worden ingesteld. De standen zijn gemarkeerd op de blaaspijp.
▶ De bladblazer uitschakelen en de stekker van de aansluitkabel lostrekken.
- Blaasmond (1) tot aan de gewenste stand op de blaaspijp (3) schuiven.
- Arrêteerhendel (2) loslaten. Blaasmond (1) bewegen tot de arrêteerhendel (2) vastklikt.
6.2 Gebruik met accu STIHL AR L
6.2.1 Draagsysteem instellen op de lichaamsgrootte van de gebruiker
Het draagsysteem kan, afhankelijk van de lichaamsgrootte van de gebruiker, worden ingesteld in de standen S, M of L.
▶ Rail (2) wegnemen.


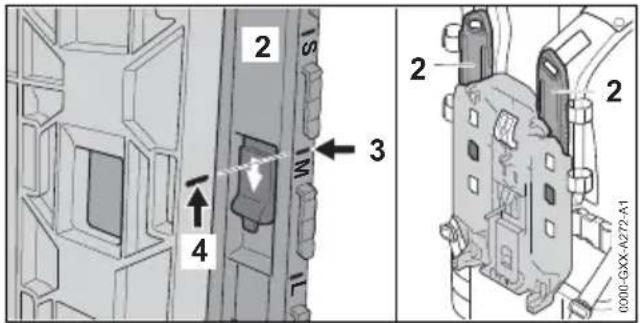

2 3 4 2 2 0000-GX-A272-A1- Markering (3) zo uitlijnen met markering (4), dat deze met elkaar gelijk liggen.
▶ Rail (2) aanbrengen.
▶ Rail (2) tegen de richting van de pijl in trekken. De rail (2) wordt vergrendeld met een klik.
▶ Rail (2) op de linker en rechter schouderriem op dezelfde stand instellen.
6.2.2 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker, de verschillende accuproducten en het gebruik worden gemonteerd en afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is, niet is geknikt en bij de werkzaamheden niet hindert.
6.2.3 Draagsysteem aanbrengen en afstellen
▶ De accu op de rug plaatsen.


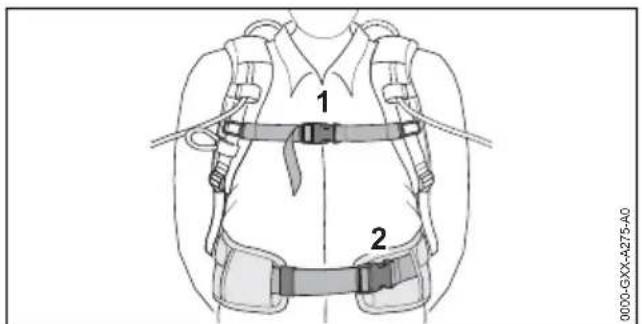

1 2 0000-GXK-A275-A0- De sluiting (2) van de heupgordel dichtdrukken.
- De sluiting (1) van de borstgordel dichtdrukken.
- De gordel spannen tot de heupgordel op de heup en de rugkussens tegen de rug liggen.
- De uiteinden van de heupgordel door de gespen (3 en 4) steken.
6.2.4 Draagsysteem afdoen
▶ De gordels losmaken.
- De sluiting op de borst- en heupgordel openen.
▶ De accu van de rug nemen.
6.3 Gebruik met accu STIHL AR
6.3.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker, de verschillende accuproducten en het gebruik worden gemonteerd en afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
6.3.2 Draagsysteem aanbrengen en afstellen
▶ De accu op de rug plaatsen.


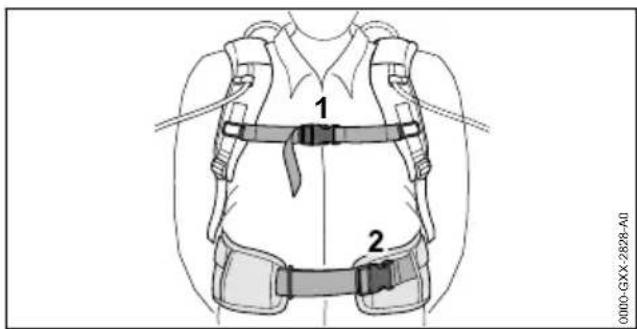

1 2 0000-GXX-2628-A0- De sluiting (2) van de heupgordel dichtdrukken.
- De sluiting (1) van de borstgordel dichtdrukken.

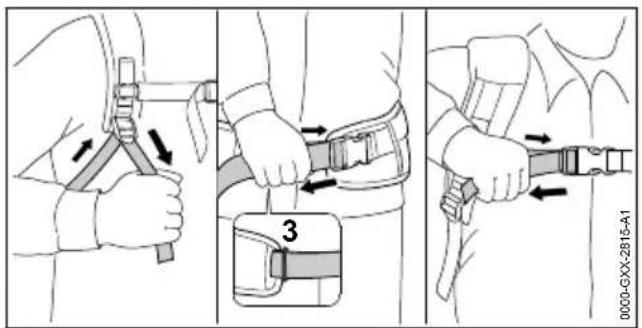

- De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
- De uiteinden van de heupgordel door het oog (3) steken.
6.3.3 Draagsysteem afdoen
▶ De gordels losmaken.
- De sluiting op de borst- en heupgordel openen.
▶ De accu van de rug nemen.
6.4 Confort-draagsysteem monteren
Het comfort-draagsysteem dient voor het bevestigen van de bladblazer aan de accu STIHL AR L of accu STIHL AR.


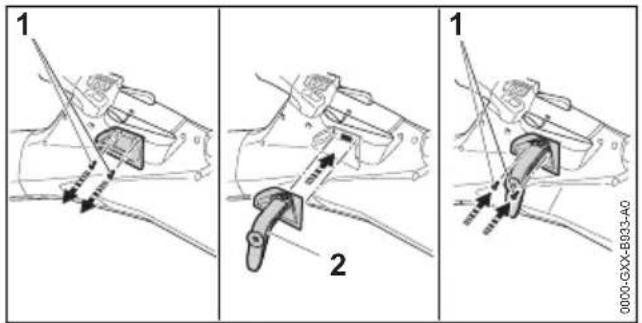

1 2 1 0000-GXX-B033-A0▶ Bouten (1) losdraaien.
▶ Houder (2) aanbrengen.
▶ Breng de bouten (1) aan en draai deze vast.
▶ Gordel (6) van achteren door de opening (5) steken.
▶ Gesp (3) sluiten.
De gesp (3) klikt hoorbaar vast. De gordel bevindt zich op de achterzijde tussen de gesp (3) en het comfort-draagsysteem.
- Verplaats het comfort-draagsysteem zodat het gecentreerd is op de zijkant van de dij.
▶ Gesp (4) sluiten.
De gesp (4) klikt hoorbaar vast en het comfortdraagsysteem is bevestigd.
- Plaat (8) instellen op de lichaamsgrootte van de gebruiker
▶ Bout (7) aanbrengen en goed vastdraaien.
Nederlands 6 Bladblazer voor de gebruiker instellen
- Hang de bladblazer in het comfort-draagsysteem.
De hoogte van de plaat (8) is correct ingesteld wanneer de arm van de gebruiker licht gebogen is aan de voorste handgreep (9) bij het geleiden van de bladblazer.
6.5 Gebruik met draagsysteem
6.5.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden aangebracht en afgesteld.
– de bovenste opening links (1)
– de bovenste opening rechts (2)
– de onderste opening links (3)
– de onderste opening rechts (4)
▶ Drukknoppen (5) lossen.
- De aansluitkabel over de schouderriem (6) geleiden.
▶ Drukknoppen (5) dichtdrukken.
▶ Als de aansluitkabel door de onderste opening links (3) of de onderste opening rechts (4) wordt gestoken: de gebruikte opening (3 of 4) met klittenbandsluiting (7) afsluiten.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
6.5.2 Draagsysteem omdoen en afstellen
▶ De accu op de rug plaatsen.


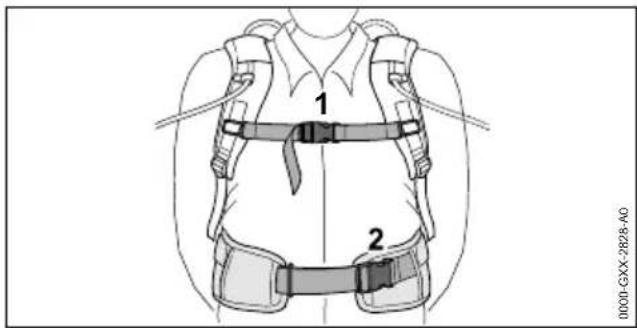

1 2 0000-GXX-2828-AO- De sluiting (2) van de heupgordel dichtdrukken.
- De sluiting (1) van de borstgordel dichtdrukken.
- De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
▶ De uiteinden van de heupgordel door het oog (3) steken. - Het stootkussen zo bevestigen als in het bijlageblad van het stootkussen staat beschreven.


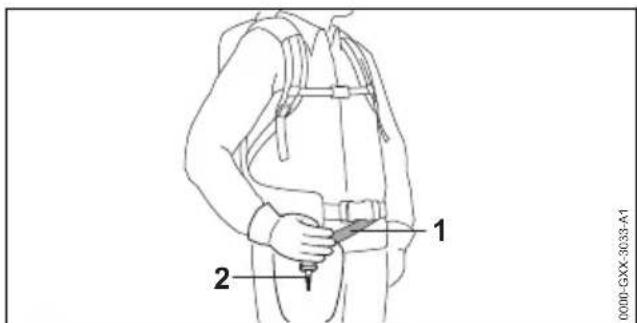

0000-GXX-3033-A1 1 2- De draagriem (1) zo afstellen dat de karabijn-haak (2) ongeveer een handbreedte onder de rechterheup ligt.
6.6 Stootkussen aanbrengen
Het stootkussen dient voor het bevestigen van de bladblazer aan de accu STIHL AR L of de accu STIHL AR of het draagsysteem met ingebouwd "heuptasje AP met aansluitkabel".
- Stootkussen zo monteren als in de bijlage van het stootkussen staat beschreven.
▶ Draagoog (3) vasthaken in de karabijn-haak (2).
6.7 Gebruik met de accu-riem
6.7.1 "Heuptasje AP met aansluitkabel" monteren
▶ Riem (1) door de gordel (3) steken.
- Klittenbandsluiting op de riem (1) sluiten.
Er klinkt een kort signaal.
▶ Accu (4) met de klittenbandsluiting (6) borgen.
6.7.2 Aansluitkabel afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7 De stekker van de aansluit-kabel erin steken en eruit trekken
7.1 Stekker van de aansluitkabel aansluiten
- Stekker (2) van de aansluitkabel in de bus (1) steken.
De stekker (2) van de aansluitkabel klikt vast.
7.2 Stekker van de aansluitkabel lostrekken
▶ Stekker (2) van de aansluitkabel uit de bus (1) trekken.
8 Bladblazer inschakelen en uitschakelen
8.1 Bladblazer inschakelen
- Bladblazer met de rechterhand zo bij de bedieningshandgreep vasthouden dat de duim om de bedieningshandgreep valt.


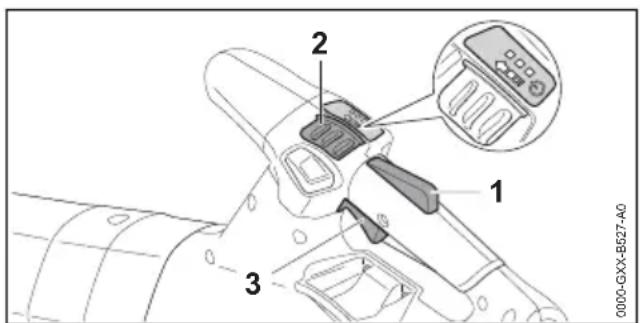

2 1 3 0000-GXX-B527-A0- Schakelhendelblokkering (1) met de hand indrukken en ingedrukt houden.
- Deblokkeringsschuif (2) met de duim in de richting van de pijl schuiven en terug laten veren. De leds branden en geven de laatst ingestelde vermogenstrap weer.
- De schakelhendel (3) met de wijsvinger indrukken en ingedrukt houden. Het toerental van de bladblazer loopt op en er stroomt lucht uit de blaasmond.
Hoe verder de schakelhendel (3) wordt ingedrukt, des te meer lucht er uit de blaasmond stroomt.
De bladblazer kan ook worden ingeschakeld door eerst de deblokkeringsschuif (2) in te drukken en binnen 5 seconden (zolang de leds knipperen) de schakelhendelblokkering (1) in te drukken. De schakelhendel (3) is nu ontgrendeld en de bladblazer is klaar voor gebruik.
Wanneer de schakelhendel (3) en de schakelhendelblokkering (1) na het inschakelen worden losgelaten, knipperen de leds nog 5 seconden lang. Zolang de leds knipperen, kan de bladblazer opnieuw worden ingeschakeld zonder de deblokkeringsschuif (2) in te drukken.
8.2 Bladblazer uitschakelen
- Schakelhendel en schakelhendelblokkering loslaten. Er stroomt geen lucht meer uit de blaasmond.
- Als er nog steeds lucht uit de blaasmond stroomt: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer.
De bladblazer is defect.
9 Bladblazer controleren
9.1 Bedieningselementen controle- ren
Schakelhendel
▶ Stekker van de aansluitkabel uit de bus trekken.
▶ Probeer de schakelhendel in te drukken, zonder de schakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: de bladblazer niet gebruiken en contact opne- men met een STIHL dealer.
De schakelhendelblokkering is defect.
- De deblokkeringsschuif met de duim in de richting van de pijl schuiven en terug laten veren.
- Schakelhendelblokkering indrukken en ingedrukt houden.
▶ Schakelhendel indrukken.
- Schakelhendel en schakelhendelblokkering loslaten.
- Als de deblokkeringsschuif, de schakelhendel of de schakelhendelblokkering zwaar loopt of niet terugveert in de eindstand: de bladblazer niet gebruiken en contact opnemen met een STIHL dealer.
De deblokkeringsschuif, de schakelhendel of de schakelhendelblokkering zijn defect.
Bladblazer inschakelen
- De stekker van de aansluitkabel aansluiten.
- Schakelhendelblokkering met de hand indrukken en ingedrukt houden.
- De deblokkeringsschuif met de duim in de richting van de pijl schuiven en terug laten veren.
10 Werken met de bladblazer Nederlands
- Schakelhendel indrukken en ingedrukt houden.
Er stroomt lucht uit de blaasmond. - Als 3 leds op de accu rood knipperen: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
▶ Schakelhendel loslaten.
Er stroomt geen lucht meer uit de blaasmond. - Als er nog steeds lucht uit de blaasmond stroomt: stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer.
De bladblazer is defect.
10 Werken met de bladblazer

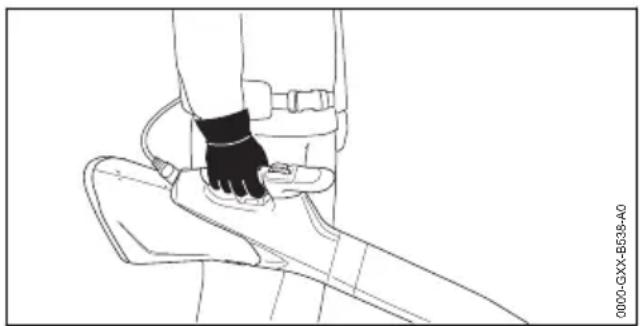

10.1 Bladblazer vasthouden en geleiden
- Bladblazer met de rechterhand zo bij de bedieningshandgreep vasthouden en geleiden, dat de duim om de bedieningshandgreep valt.
- Als een comfort-draagsysteem of stootkussen wordt gebruikt, bevestigt u de bladblazer daaraan en leidt u de bladblazer met uw hand aan het handvat.
10.2 Vermogenstrap instellen
Afhankelijk van het gebruik, kunnen 3 vermogenstrappen worden ingesteld. De leds geven de ingestelde vermogenstrap weer. Hoe hoger de vermogenstrap, des te meer lucht kan er uit de blaasmond stromen.
De ingestelde vermogenstrap beïnvloedt de werktijd van de accu. Hoe lager de vermogenstrap, des te langer is de werktijd van de accu.
- Deblokkeringschuif (2) met de duim in de richting van de pijl schuiven en terug laten veren.
De leds branden en geven de ingestelde vermogenstrap weer. - Deblokkeringschuif (2) naar voren drukken en terug laten veren.
De volgende vermogenstrap is ingesteld. Na de derde vermogenstrap volgt weer de eerste vermogenstrap.
▶ Deblokkeringsschuif (2) zo vaak naar voren drukken en laten terugveren, tot de gewenste vermogenstrap is ingesteld.
10.3 Standgas activeren en deactiv- veren
Onafhankelijk van de ingestelde vermogenstrap kan het standgas worden geactiveerd. Via het standgas kan elke gewenste blaaskracht worden vergrendeld.
▶ Vermogenstrap instellen.
▶ Blaaskracht instellen via de schakelhendel (1).
▶ Standgasknop (2) indrukken.
De blaaskracht is vergrendeld. De schakel-hendel kan worden losgelaten.
Om het standgas te deactiveren, de standgas-knop (2) opnieuw indrukken.
10.4 Boost-functie activeren
Onafhankelijk van de ingestelde vermogenstrap kan de boost-functie worden geactiveerd. Als de
boost-functie is geactiveerd blaast de bladblazer met maximaal vermogen.
De boost-functie beïnvloedt de werktijd van de accu. Hoe langer de boost-functie is geactiveerd, des te korter is de werktijd van de accu.
De leds gaan na elkaar knipperen. De boostfunctie is geactiveerd.
Als de schakelhendel (1) wordt losgelaten, wordt de boost-functie gedeactiveerd. De laatst gebruikte vermogenstrap is weer ingesteld.
10.5 Blazen
▶ Blaasmond op de grond richten.
Langzaam en gecontroleerd in voorwaartse richting lopen.
11 Na de werkzaamheden
11.1 Na de werkzaamheden
- Bladblazer uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Als de bladblazer nat is: Bladblazer laten drogen.
▶ Bladblazer reinigen.
12 Vervoeren
12.1 Bladblazer vervoeren
- Bladblazer uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
Bladblazer dragen
- Bladblazer met een hand aan de bedienings-handgreep dragen.
Bladblazer in een voertuig vervoeren
- Bladblazer zo borgen dat de bladblazer niet kan vallen en verschuiven.
13 Opslaan
13.1 Bladblazer opslaan
- Bladblazer uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
-
Bladblazer zo opslaan, dat aan de volgende voorwaarden wordt voldaan:
-
De bladblazer bevindt zich buiten het bereik van kinderen.
- De bladblazer is schoon en droog.
14 Reinigen
14.1 Bladblazer reinigen
- Bladblazer uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Bladblazer met een vochtige doek reinigen.
- De ventilatiesleuven met een kwast reinigen.
▶ Beschermrooster schoonvegen met een kwast of een zachte borstel.
15 Onderhoud en reparatie
15.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.
STIHL adviseert de volgende onderhoudsintervallen:
Jaarlijks
- Bladblazer door een STIHL dealer milieuvriendelijk laten controleren.
15.2 Bladblazer onderhouden en repareren
De gebruiker kan de bladblazer niet zelf onderhouden en repareren.
- Als er onderhoudswerkzaamheden aan de bladblazer moeten worden uitgevoerd, of als deze defect of beschadigd is: contact opne- men met de STIHL dealer.
16 Storingen opheffen
16.1 Storingen aan de bladblazer en de accu opheffen
| Storing Leds op de accu | Oorzaak Remedie | |
| De bladblazer loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. |
| 1 led brandt rood. | De accu is te warm of te koud. | |
| 3 leds knippe-ren rood. | In de bladblazer zit een storing. | |
| 3 leds branden rood. | De bladblazer is te warm. | |
| 4 leds knippe-ren rood. | In de accu zit een storing. | |
| De elektrische | aans-luiting tussen de bladblazer en de accu is onderbroken. | |
| De bladblazer of de accu zijn vochtig. | Bladblazer of accu laten drogen. | |
| De schakelhendel is al ingedrukt voor het bedienen van de deb-lokkeringsschuif. | De bladblazer zo inschakelen als in deze handleiding staat beschreven. | |
| De bladblazer schakelt tijdens het werken uit. | 3 leds branden rood. | De bladblazer is te warm. |
| Er is een elektrische storing. | De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken.Als de bladblazer nog steeds tijdens het werken uitschakelt: De contactvlakken van de aansluitkabel reinigen zoals in de handleiding accu STIHL AR of "heup-tasje AP met aansluitkabel" staat beschreven.Bladblazer inschakelen. | |
| De werktijd van de bladblazer is te kort. | De accu is niet vol-doende geladen. | De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschre-ven. |
| De levensduur van de accu is overschreden. | Accu vervangen. |
- STIHL AR
-
STIHL AP samen met "heuptasje AP met aansluitkabel"
-
Blaaskracht: 21 N
– Maximale luchtsnelheid: 84 m/s
– Gemiddelde luchtsnelheid: 70 m/s
– Luchtdebiet: 940 m³/h
– Gewicht: 3,2 kg
De werktijd staat onder www.stihl.com/battery-life weergegeven.
17.2 Geluids- en trillingswaarden
De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermo-gensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m/s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
- Geluiddrukniveau L _pA gemeten volgens EN 50636-2-100: 80 dB(A).
- Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-100: 91 dB(A).
- Trillingswaarde a_hv gemeten volgens EN 50636-2-100, bedieningshandgreep: 0,7 ~m / s^2 .
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.
17.3 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
18 Onderdelen en toebehoren
18.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
19 Milieuverantwoord afvoeren
19.1 Bladblazer afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.
- De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren.
▶ Niet bij het huisvuil afvoeren.
20 EU-conformiteitsverklaring
20.1 Bladblazer STIHL BGA 200
verklaart op eigen verantwoordelijkheid dat
- Constructie: Accubladblazer
- merk: STIHL
- Type: BGA 200
– serie-identificatie: BA01
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en
geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-100.
Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage V.
– Gemeten geluidsvermogenniveau: 91 dB(A)
– Gewaarborgd geluidsniveau: 93 dB(A)
De technische documentatie wordt bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de bladblazer.
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
21 UKCA-conformiteitsverklaring
21.1 Bladblazer STIHL BGA 200
UK CA
verklaart op eigen verantwoordelijkheid dat
- Constructie: Accubladblazer
- merk: STIHL
- Type: BGA 200
– serie-identificatie: BA01
voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:
EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-100.
Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd gehandeld volgens de Britse richtlijn Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.
– Gemeten geluidsvermogenniveau: 91 dB(A)
– Gewaarborgd geluidsniveau: 93 dB(A)
De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de bladblazer.
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
