| Tipo di prodotto | Soffiatore a batteria |
| Marca | STIHL |
| Modello | BGA 200 |
| Peso | 3,2 kg |
| Forza di soffiaggio | 21 N |
| Velocità massima dell'aria | 84 m/s |
| Velocità media dell'aria | 70 m/s |
| Portata d'aria volumetrica | 940 m³/h |
| Livello di pressione sonora (L_pA) | 80 dB(A) |
| Livello di potenza acustica (L_wA) | 91 dB(A) |
| Tasso di vibrazioni (impugnatura) | 0,7 m/s² |
| Batterie compatibili | STIHL AR o STIHL AP con borsa da cintura |
| Alimentazione | Batteria al litio (sistema di trasporto) |
| Livelli di potenza | 3 livelli + funzione Boost |
| Funzione di blocco | Blocco del comando dell'acceleratore |
| Utilizzo | Spazzamento di foglie, erba, carta; utilizzabile sotto la pioggia |
| Distanza di sicurezza | 5 m intorno all'area di lavoro |
| Sicurezza | Blocco grilletto, pulsante di sblocco, arresto automatico |
| Manutenzione | Pulizia con panno umido e spazzola; manutenzione annuale da parte del rivenditore |
| Pezzi di ricambio | Pezzi originali STIHL consigliati |
Domande frequenti - BGA 200 STIHL
È progettato per resistere all'umidità, ma deve essere asciugato dopo l'uso.
Domande degli utenti su BGA 200 STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale BGA 200 - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BGA 200 del marchio STIHL.
MANUALE UTENTE BGA 200 STIHL
51 - 67 Istruzioni d'uso
Inhaltsverzeichnis
1 Premessa....51
2 Informazioni sulle presenti Istruzioni d'uso 52
3 Sommario....52
4 Avvertenze di sicurezza.... 53
5 Preparare il soffiatore per l'esercizio......56
6 Regolare il soffiatore per l'utente.... 57
7 Inserire la spina del cavo di collegamento ed estrarla.... 61
8 Accendere e spegnere il soffiatore...... 62
9 Controllo del soffiatore.... 62
10 Lavorare con il soffiatore....63
11 Dopo il lavoro.... 64
12 Trasporto....64
13 Conservazione.... 64
14 Pulizia.... 64
15 Manutenzione e riparazione....64
16 Eliminazione dei guasti.... 65
17 Dati tecnici.... 66
18 Ricambi e accessori....66
19 Smaltimento.... 66
20 Dichiarazione di conformità UE....66
21 Dichiarazione di conformità UKCA......67
1 Premessa
italiano 2 Informazioni sulle presenti Istruzioni d'uso
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti validi
Si applicano le disposizioni di legge nazionali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Istruzioni per l'uso della batteria STIHL AR
- Istruzioni per l'uso sistema di trasporto Comfort
- Istruzioni per l'uso della "borsa per cintura AP con cavo di collegamento"
- Avvertenze di sicurezza batteria STIHL AP
- Istruzioni per l'uso caricabatteria STIHL AL 101, 300, 500
- Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety-data-sheets
2.2 Contrassegno delle avvertenze nel testo
AVVERTENZA
■ L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.
3 Sommario
3.1 Soffiatore


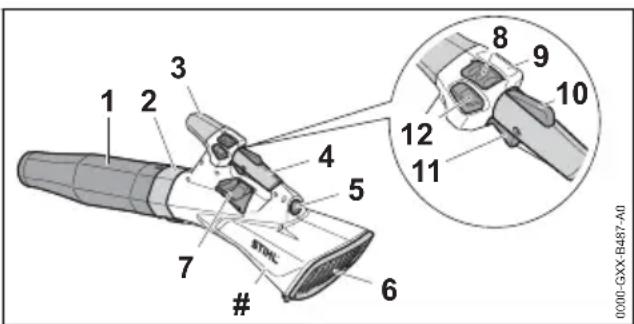

1 2 3 4 5 6 7 # 8 9 10 11 12 STOL 0000-GXX-B487-A01 Ugello
L'ugello convoglia e concentra il flusso d'aria.
2 Tubo soffiatore
Il tubo soffiatore trasporta il flusso d'aria.
3 Punto di presa
Il punto di presa serve per guidare il soffiatore quando si utilizza un sistema di trasporto.
4 Impugnatura di comando
L'impugnatura di comando serve per controllare, guidare e indossare il soffiatore.
5 Boccola
La boccola serve per innestare la spina del cavo di collegamento.
6 Retina di protezione
La retina di protezione protegge l'utente dalle parti in movimento nel soffiatore.
7 Occhiello di trasporto
L'occhiello di trasporto serve per agganciare il sistema di trasporto.
4 Avvertenze di sicurezza italiano
8 Cursore di sblocco

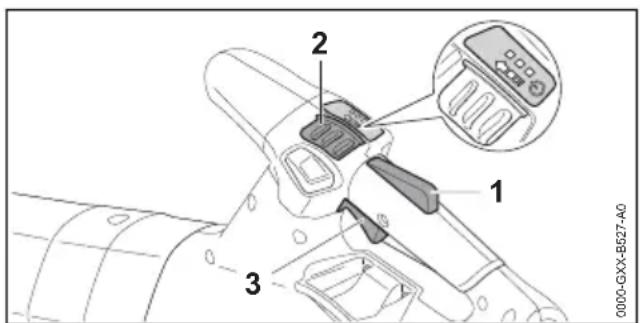

Il cursore di sblocco serve per accendere il soffiatore e per regolare il livello di potenza.
9 LED
I LED indicano il livello di potenza impostato.
10 Bloccaggio leva di comando
Il bloccaggio leva di comando sblocca la leva di comando
11 Leva di comando
La leva di comando accende e spegne il soffiatore.

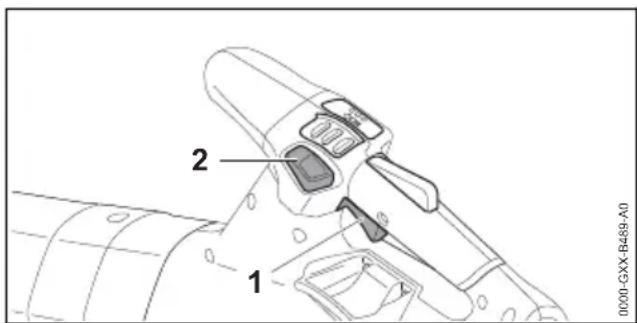

12 Tasto grilletto in continuo
Il tasto grilletto in continuo arresta la potenza di soffiatura.
# Targhetta dati tecnici con numero di matricola

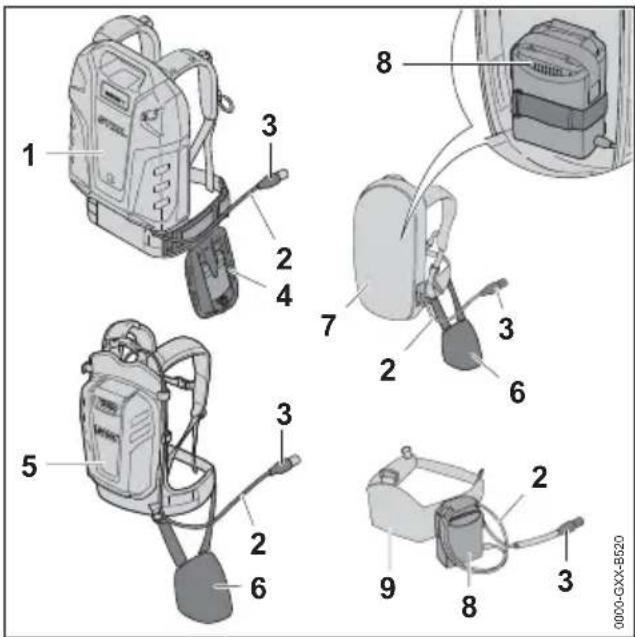

3.2 Sistemi di trasporto
La batteria STIHL AR L può alimentare il soffiatore.
2 Cavo di collegamento
Il cavo di collegamento unisce il soffiatore con la batteria o la "Borsa per cintura AP con cavo di collegamento".

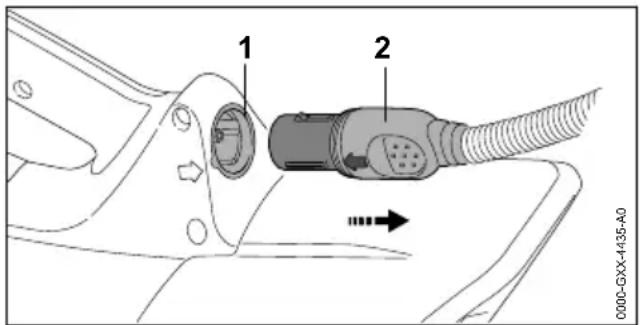

3 Spina del cavo di collegamento
La spina del cavo di collegamento unisce il soffiatore alla "Borsa per cintura AP con cavo di collegamento" o ad una batteria STIHL AR.

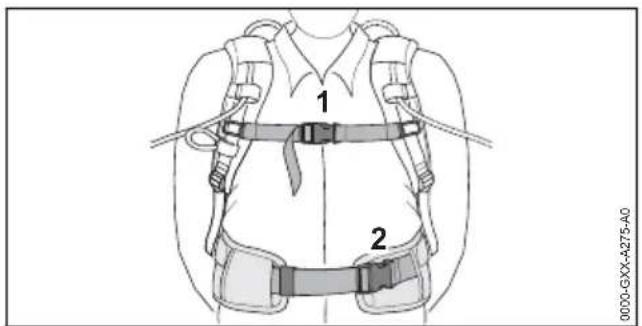

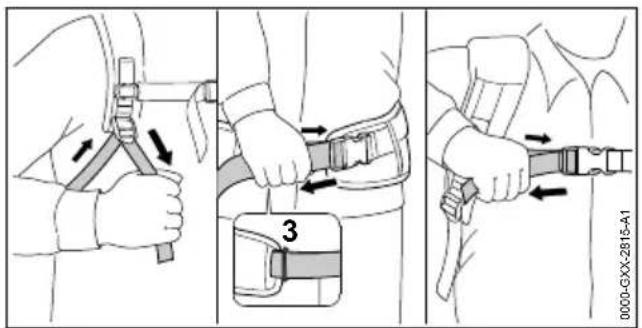

4 Sistema di trasporto Comfort
Il sistema di trasporto Comfort serve per trasportare il soffiatore con la batteria STIHL AR L o la batteria STIHL AR.
5 Batteria STIHL AR
La batteria STIHL AR può alimentare il soffiatore.
6 Imbottitura

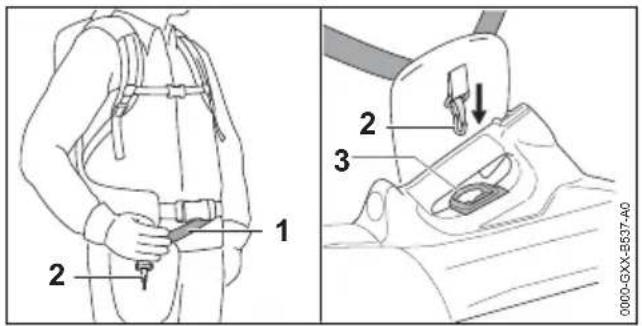

L'imbottitura serve per fissare il soffiatore alla batteria STIHL AR o al sistema di trasporto con una "Borsa per cintura AP con cavo di collegamento" integrata.
7 Sistema di trasporto con "Borsa per cintura AP con cavo di collegamento"
Il sistema di trasporto può alimentare il soffia- tore.
8 "Borsa per cintura AP con cavo di collegamento"
La "Borsa per cintura AP con cavo di collegamento" può alimentare il soffiatore.
9 Cintura per batteria con "Borsa per cintura AP con cavo di collegamento" applicata
La cintura per batteria può alimentare il soffiatore.
3.3 Simboli
I simboli possono essere applicati sul soffiatore e hanno i seguenti significati:
Spostare il cursore di sblocco in avanti per attivare il soffiatore e impostare i livelli di potenza.
Livello di potenza acustica garantito LWA secondo la Direttiva 2000/14/CE in dB(A) per rendere equiparabili le emis- sioni acustiche tra prodotti.
Non smaltire il prodotto con i rifiuti domestici.
Attivare e disattivare il tasto grilletto in continuo.
4 Avvertenze di sicurezza
4.1 Simboli di avvertimento
I simboli di avvertimento sul soffiatore hanno i seguenti significati:
Rispettare le avvertenze di sicurezza e le rispettive misure.
Leggere, comprendere e conservare le istruzioni per l'uso.
Indossare occhiali protettivi.
Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore.
Rispettare le avvertenze di sicurezza sugli oggetti scagliati ad alta velocità e sui rispettivi interventi.
Durante le pause di lavoro, il trasporto, la conservazione, la pulizia, la manutenzione o la riparazione, scollegare la spina dalla boccola.
Mantenere la distanza di sicurezza.
4.2 Impiego secondo la destina- zione
Il soffiatore STIHL BGA 200 serve per soffiare via foglie, erba, carta e materiali simili.
Il soffiatore può essere usato in caso di pioggia.
Questo soffiatore viene alimentato con energia elettrica da una batteria STIHL AP insieme ad una “Borsa per cintura AP con cavo di collegamento” o ad una batteria STIHL AR.
AVVERTENZA
■ Le batterie non approvate da STIHL per il soffiatore possono provocare incendi ed esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
- Usare il soffiatore con una batteria STIHL AP insieme alla “Borsa per cintura AP con cavo di collegamento” o ad una batteria STIHL AR.
Se il soffiatore o la batteria non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali.
- Usare quindi il soffiatore come descritto sulle presenti istruzioni per l'uso.
- Usare la batteria nelle modalità descritte sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento" o nelle istruzioni per l'uso della batteria STIHL AR.
4.3 Requisiti dell'utente
AVVERTENZA
Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del soffiatore a batteria. L'utente o altre persone rischiano gravi lesioni o la morte.
▶ Leggere, comprendere e conservare le istruzioni per l'uso.
Se il soffiatore viene ceduto ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.
- Accertarsi che l'utente abbia i seguenti requisiti:
- L'utente è riposato.
- L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare il soffiatore e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona responsabile.
- L'utente è in grado di riconoscere e valutare i rischi del soffiatore.
- L'utente è adulto oppure l'utente sta effettuando un tirocinio professionale sotto sorveglianza secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il soffiatore.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
In caso di dubbi: rivolgersi ad un rivenditore STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nel soffiatore. L'utente potrebbe ferirsi gravemente.
▶ Legare i capelli lunghi in modo da tenerli al di sopra delle spalle.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. L'utente può ferirsi.
Indossare occhiali protettivi aderenti. Gli occhiali di protezione adatti sono reperibili in commercio con il marchio di conformità con la norma EN 166 o con le disposizioni nazionali.
- Indossare pantaloni lunghi.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche.
4 Avvertenze di sicurezza italiano
Se si alza la polvere: Indossare una mascherina antipolvere.
■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel soffiatore. Gli utenti senza abbigliamento adeguato possono ferirsi gravemente.
- Indossare capi d'abbigliamento aderenti.
▶ Togliere foulard e gioielli.
■ Se l'utente indossa scarpe inadeguate, rischia di scivolare. L'utente può ferirsi.
- Indossare scarpe stabili, chiuse, con suola antiscivolo.
4.5 Zona di lavoro e area circo- stante
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non essere in grado di riconoscere e valutare i pericoli del soffiatore e degli oggetti proiettati ad alta velocità. Questo potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Tenere le persone estranee, i bambini e gli animali ad una distanza di 5 m attorno all'area di lavoro.
- Mantenere una distanza di 5 m dagli oggetti.
▶ Non lasciare il soffiatore incustodito. - Sincerarsi che i bambini non possano giocare con il soffiatore.
■ I componenti elettrici del soffiatore possono generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile o esplosivo.
4.6 Condizioni di sicurezza
Il soffiatore può essere considerato in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
– Il soffiatore non è danneggiato.
– Il soffiatore è pulito.
- Gli elementi di comando funzionano e sono invariati.
- Sono montati accessori originali STIHL specifici per questo soffiatore.
- Gli accessori sono montati correttamente.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più cor-
rettamente e i dispositivi di sicurezza risultare compromessi. Pericolo di lesioni personali gravi o mortali.
▶ Lavorare con il soffiatore solo se non è danneggiato.
Se il soffiatore è sporco, procedere con la pulizia.
▶ Non modificare il soffiatore. Eccezione: montaggio di un ugello apposito per questo soffiatore.
Se gli elementi di comando non funzionano, non lavorare con il soffiatore.
- Montare accessori originali STIHL appositi per questo soffiatore.
- Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
- Non inserire oggetti nelle feritoie del soffiatore.
- Sostituire le targhette di indicazione usurate o danneggiate.
- In caso di dubbi, rivolgersi a un rivenditore STIHL.
4.7 Impiego
AVVERTENZA
■ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e ferirsi gravemente.
▶ Lavorare con calma e concentrati.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con il soffiatore.
▶ Comandare solo il soffiatore.
▶ Non lavorare oltre l'altezza delle spalle.
▶ Prestare attenzione agli ostacoli.
▶ Lavorare in piedi sul pavimento e mante-
nere l'equilibrio. Se è necessario lavorare in
quota: utilizzare una piattaforma di solleva-
mento o un'impalcatura sicura.
Se compaiono sintomi di affaticamento: fare una pausa di lavoro.
▶ Soffiare in direzione del vento.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Sussiste il rischio di ferire persone e animali oppure di provocare danni materiali.
▶ Non soffiare in direzione di persone, animali e oggetti.
■ Se il soffiatore durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Sussiste il
italiano 5 Preparare il soffiatore per l'esercizio
rischio di ferire gravemente persone oppure di provocare danni materiali.
- Terminare il lavoro. Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL.
■ Durante il lavoro si possono produrre vibrazioni attraverso il soffiatore.
▶ Fare delle pause di lavoro.
In caso di segni di disturbi alla circolazione sanguigna: Rivolgersi ad un medico.
■ Sollevando la polvere, il soffiatore potrebbe avere una carica elettrostatica. In determinate condizioni ambientali (ad es. ambiente secco), il soffiatore potrebbe scaricarsi a impulsi e generare scintille. Le scintille possono provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.
- Non lavorare in ambienti facilmente infiammabili o in ambienti esplosivi.
4.8 Trasporto
AVVERTENZA
■ Durante il trasporto il soffiatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali.
▶ Estrarre la spina del cavo di collegamento dalla boccola.
- Fissare il soffiatore con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.
4.9 Conservazione
AVVERTENZA
I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal soffiatore. Sussiste il pericolo per i bambini di ferirsi gravemente.
▶ Estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore fuori dalla portata di bambini.
■ I contatti elettrici sul soffiatore e i componenti metallici possono corrodersi in caso di umidità. Il soffiatore può essere danneggiato.
▶ Estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore in luogo pulito e asciutto.
4.10 Pulizia, manutenzione e riparazione
AVVERTENZA
■ Se durante la pulizia, la manutenzione o la riparazione è inserita la spina del cavo di collegamento, il soffiatore potrebbe accendersi accidentalmente. Questo può causare gravi lesioni personali e danni materiali.
▶ Staccare la spina del cavo di collegamento dalla presa.
■ L'uso di detergenti aggressivi, getti d'acqua o oggetti appuntiti può danneggiare il soffiatore. Se non si riesce a pulire il soffiatore come descritto nelle presenti istruzioni per l'uso, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Questo può causare gravi lesioni.
- Pulire il soffiatore come descritto sulle presenti istruzioni per l'uso.
Se il soffiatore viene sottoposto a manutenzione o a riparazione non corrette da parte dell'utente, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.
- Non sottoporre il soffiatore a manutenzione o riparazione arbitraria.
▶ Per qualsiasi intervento di manutenzione o riparazione sul soffiatore, rivolgersi a un rivenditore specializzato STIHL.
5 Preparare il soffiatore per l'esercizio
5.1 Preparare il soffiatore per l'e- sercizio
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Soffiatore, 4.6.
- Batteria, come descritto sulle istruzioni per l'uso della batteria STIHL AR o come descritto sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento".
6 Regolare il soffiatore per l'utente italiano
- Controllare la batteria come descritto sulle istruzioni per l'uso della batteria STIHL AR o sulle istruzioni per l'uso "Borsa per cintura AP con cavo di collegamento".
▶ Caricare la batteria completamente, come descritto nelle istruzioni per l'uso dei caricabatterie STIHL AL 101, 300, 500.
▶ Pulire il soffiatore, 14.
▶ Regolare l'ugello, 16.1. - Applicare e regolare la batteria STIHL AR, il sistema di trasporto o la “Borsa per cintura AP con cavo di collegamento”, 6.
- Controllare gli elementi di comando, 9.1.
Se non è possibile eseguire queste operazioni, non usare il soffiatore e rivolgersi a un rivenditore STIHL.
6 Regolare il soffiatore per l'utente
6.1 Spostare la bocchetta
La bocchetta può essere regolata, in base alla statura dell'utilizzatore e della situazione di lavoro, su 3 posizioni. Le posizioni sono segnate sul tubo soffiatore.
▶ Spegnere il soffiatore e staccare la spina del cavo di collegamento.


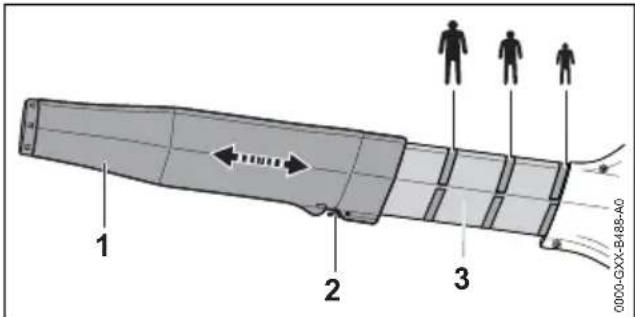

1 2 3 0000-CGX-B488-A0- Premere e tenere premuta la leva di arresto (2).
- Spingere l'ugello (1) sul tubo soffiatore (3) fino alla posizione desiderata.
▶ Rilasciare la leva di arresto (2). Muovere la bocchetta (1) fino all'innesto della leva di arresto (2).
6.2 Utilizzo con la batteria STIHL AR L
6.2.1 Impostare il sistema di trasporto in base alla corporatura dell'utente
Il sistema di trasporto può essere regolato in funzione della corporatura dell'utente sui livelli S, M o L.


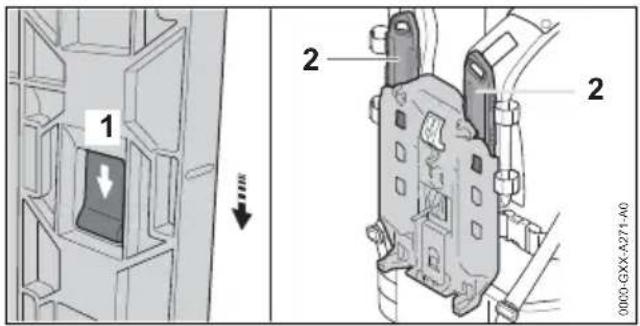

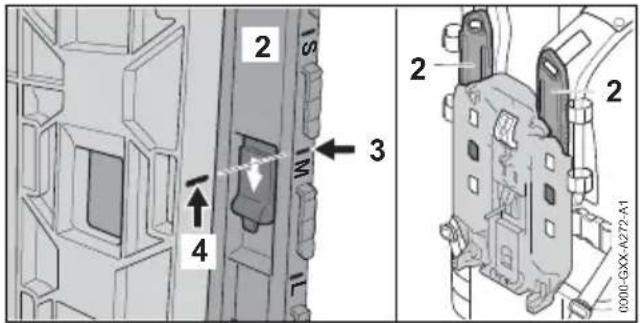

1 2 2 0000-GXX-A271-A0- Premere la piattina (1) e spingerlo in direzione della freccia.
▶ Togliere la guida (2).
▶ Inserire la guida (2).
- Tirare la guida (2) in senso contrario a quello della freccia.
La guida (2) si innesta con un clic.
▶ Regolare la guida (2) allo stesso livello sullo spallaccio sinistro e destro.
6.2.2 Posa e regolazione del cavo di collegamento
Il cavo di collegamento può essere posato e regolato a seconda della corporatura dell'utente, dei diversi prodotti a batteria e dell'applicazione.


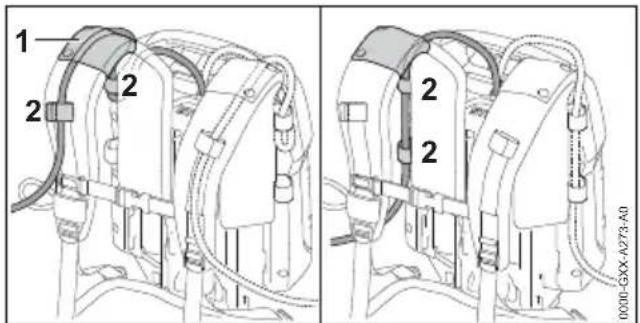

1 2 2 2 2 0000-GXX-A73-A0Il cavo di collegamento può essere fissato attraverso la guida (1) sulla tracolla e le fibbie (2), oppure lateralmente sulla piastra dorsale con le fibbie (2).
italiano 6 Regolare il soffiatore per l'utente


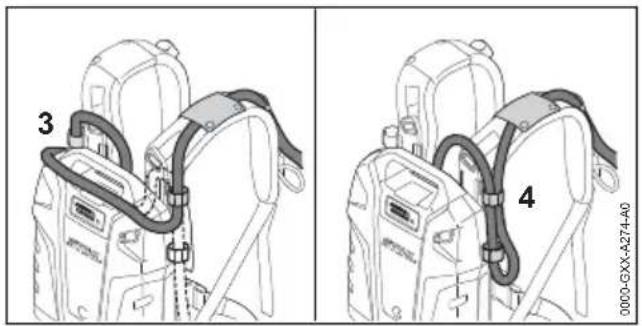

3 4 0000-GXX-A274-A0La lunghezza del cavo di collegamento può essere regolata tramite un'asola sulla batteria (3) oppure con un'asola laterale (4).
▶ Posare il cavo di collegamento in modo tale che rimanga più corto possibile, non sia piegata e non impedisca il lavoro.
6.2.3 Applicare e regolare il sistema di trasporto
▶ Caricare la batteria sulla schiena.
▶ Chiudere la chiusura (1) della cinghia pettorale.
▶ Tendere le cinghie fintanto che il cinturone sia posizionato sui fianchi e le imbottiture della schiena siano sulla schiena.
- Introdurre l'estremità del cinturone attraverso le fibbie (3 e 4).
6.2.4 Rimozione del sistema di trasporto
▶ Allentare le cinghie.
- Aprire la chiusura sulla cinghia pettorale e il cinturone.
- Scaricare la batteria dalla schiena.
6.3 Utilizzo con la batteria STIHL AR
6.3.1 Posa e regolazione del cavo di collegamento
Il cavo di collegamento può essere posato e regolato a seconda della corporatura dell'utente, dei diversi prodotti a batteria e dell'applicazione.


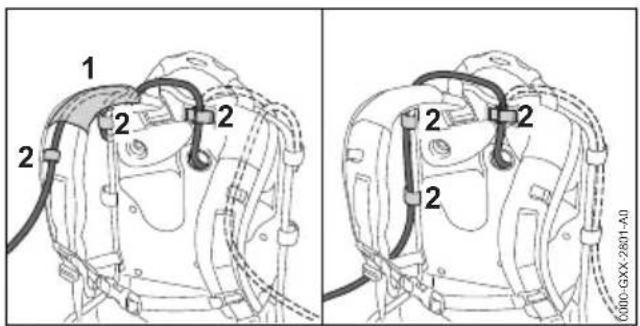

1 2 2 2 2 2 2 2 6000-GXX-2801-A0Il cavo di collegamento può essere fissato attraverso la guida (1) sulla tracolla e le fibbie (2), oppure lateralmente sulla piastra dorsale con le fibbie (2).


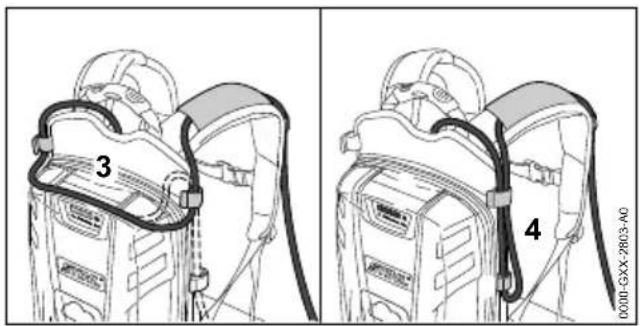

3 4 0000-GXX-2803-A0La lunghezza del cavo di collegamento può essere regolata tramite una fune sulla piastra dorsale (3) oppure con una fune laterale (4).
▶ Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
6.3.2 Applicare e regolare il sistema di trasporto
▶ Caricare la batteria sulla schiena.
▶ Chiudere la chiusura (1) della cinghia pettorale.
Tendere le cinghie fintanto che il cinturone sia posizionato sui fianchi e l'imbottitura della schiena sulla schiena.
- Introdurre l'estremità della cinghia del cinturone attraverso gli occhielli (3).
6.3.3 Rimozione del sistema di trasporto
▶ Allentare le cinghie.
- Aprire la chiusura sulla cinghia pettorale e il cinturone.
- Scaricare la batteria dalla schiena.
6.4 Montare il sistema di trasporto comfort
Il sistema di trasporto comfort serve per fissare il soffiatore alla batteria STIHL AR L o STIHL AR.


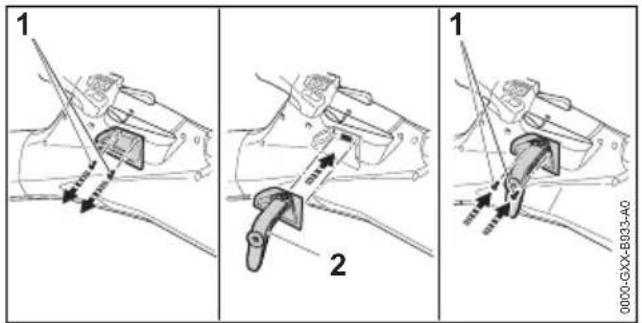

1 2 1 0000-GXX-B033-A0▶ Svitare le viti (1).
▶ Inserire il sostegno (2).
- Avvitare le viti (1) e serrare.


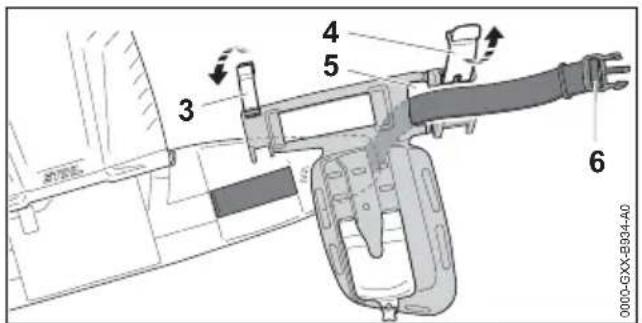

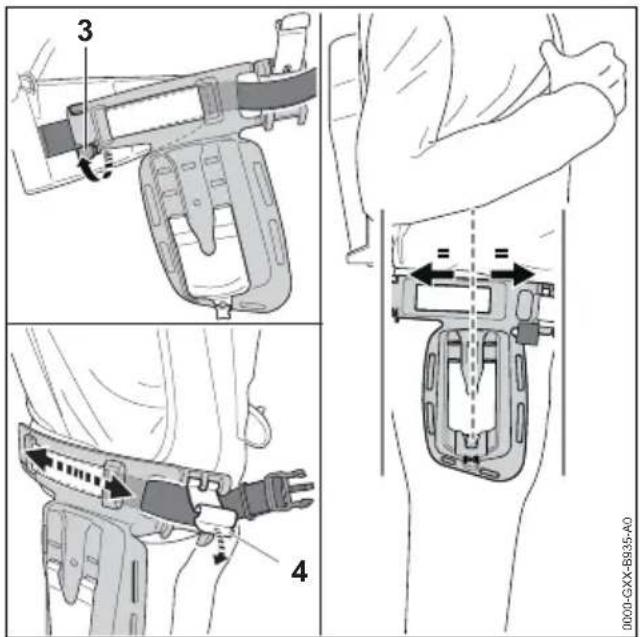

3 4 5 6 0000-GXX-B934-A0▶ Aprire le fibbie (3 e 4).
▶ Fare passare la cinghia (6) dalla parte posteriore attraverso l'apertura (5).
▶ Chiudere la fibbia (3). La fibbia (3) scatta in posizione in modo percepibile. La cinghia si trova nella parte posteriore tra la fibbia (3) e il sistema di trasporto comfort.
- Spostare il sistema di trasporto comfort in modo che appoggi lateralmente al centro della coscia.
▶ Chiudere la fibbia (4). La fibbia (4) scatta in posizione in modo percepibile. A questo punto il sistema di trasporto comfort è fissato correttamente.


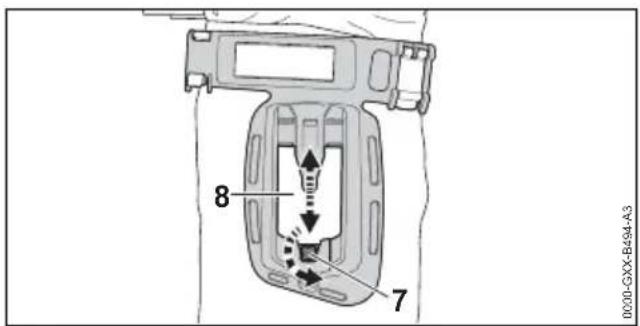

8 7 0000-GXX-B494-A3▶ Svitare la vite (7).
- Regolare la piastra (8) in base alla corporatura dell'utente.
- Avvitare la vite (7) e serrare.
italiano 6 Regolare il soffiatore per l'utente

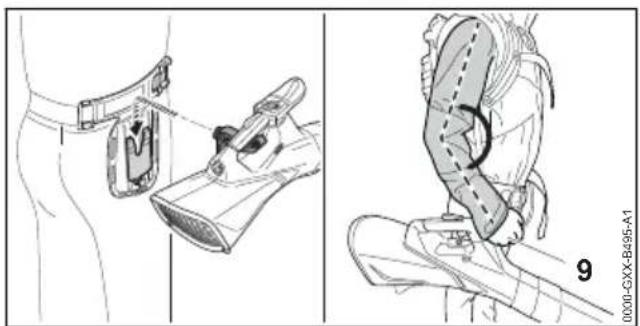

- Agganciare il soffiatore nel sistema di trasporto comfort. L'altezza della piastra (8) è regolata correttamente, se il braccio dell'utente risulta leggermente piegato quando guida il soffiatore tenendolo per l'impugnatura anteriore (9).
6.5 Utilizzo con sistema di trasporto
6.5.1 Posa e regolazione del cavo di collegamento
Il cavo di collegamento può essere posato e regolato a seconda della corporatura dell'utente e dell'applicazione.


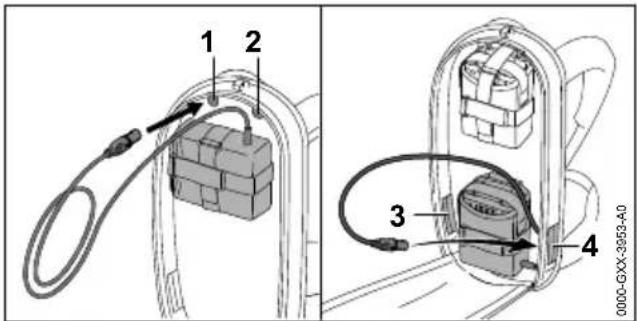

1 2 3 4 0000-GXX-3953-A0Il cavo di collegamento può essere introdotto attraverso le seguenti aperture:
– l'apertura in alto a sinistra (1)
- l'apertura in alto a destra (2)
- l'apertura in basso a sinistra (3)
- l'apertura in basso a destra (4)


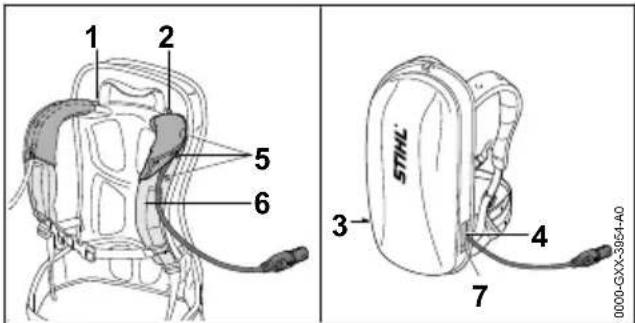

1 2 5 6 3 STHL 4 7 0000-GXX-3954-A0Se il cavo di collegamento viene fatto passare attraverso l'apertura in alto a sinistra (1) o l'apertura in alto a destra (2):
▶ Aprire i bottoni automatici (5).
▶ Fare passare il cavo di collegamento sopra lo spallaccio (6).
▶ Chiudere i bottoni automatici (5).
Se il cavo di collegamento viene fatto passare attraverso l'apertura in basso a sinistra (3) o l'apertura in basso a destra (4): Chiudere l'apertura usata (3 o 4) con il velcro (7).
▶ Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
6.5.2 Applicare e regolare il sistema di trasporto
▶ Caricare la batteria sulla schiena.


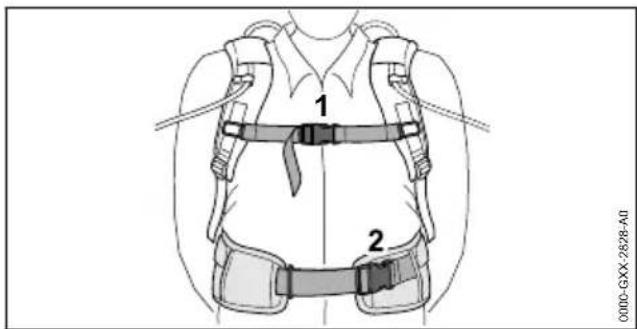

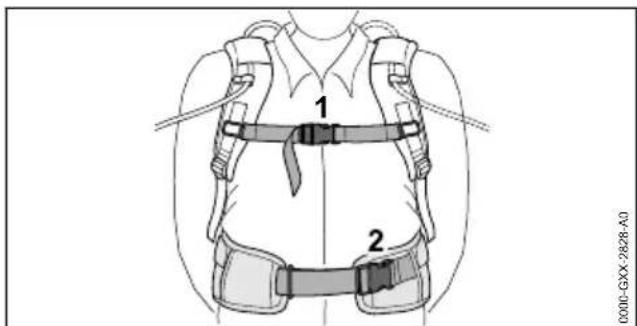

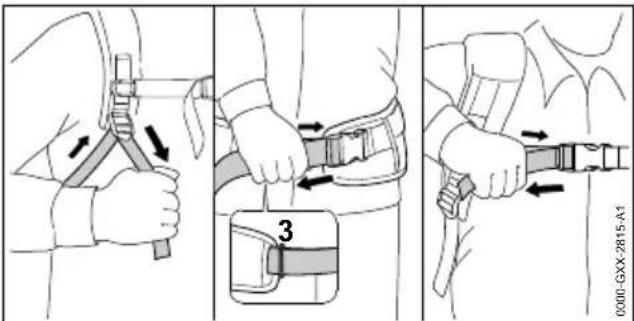

1 2 0000-GXX-2628-A0▶ Chiudere la chiusura (2) del cinturone.
▶ Chiudere la chiusura (1) della cinghia pettorale.
▶ Tendere le cinghie fintanto che il cinturone sia posizionato sui fianchi e l'imbottitura della schiena sulla schiena.
- Introdurre l'estremità della cinghia del cinturone attraverso gli occhielli (3).
▶ Montare l'imbottitura di appoggio come descritto nell'allegato dell'imbottitura d'appoggio stessa.


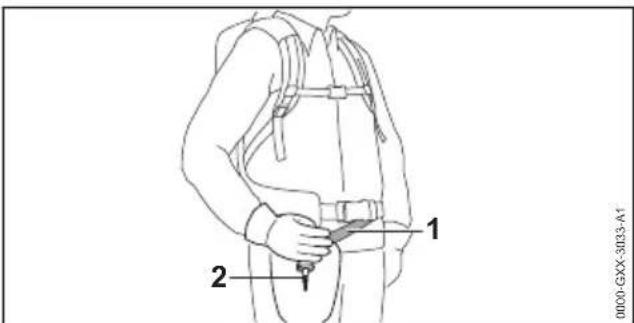

0000-GXX-3033-A1 1 2▶ Regolare la tracolla (1) in modo tale che il moschettone (2) si trovi a circa un palmo sotto l'anca destra.
6.6 Posizionare l'imbottitura
L'imbottitura serve per fissare il soffiatore alla batteria STIHL AR L o STIHL AR o al sistema di trasporto con una "Borsa per cintura AP con cavo di collegamento" integrata.
▶ Montare l'imbottitura di appoggio come descritto nell'allegato dell'imbottitura d'appoggio stessa.
- Agganciare l'occhiello di trasporto (3) nel moschettone (2).
6.7 Utilizzo con cintura per batteria
6.7.1 Montare la "borsa per cintura AP con cavo di collegamento"


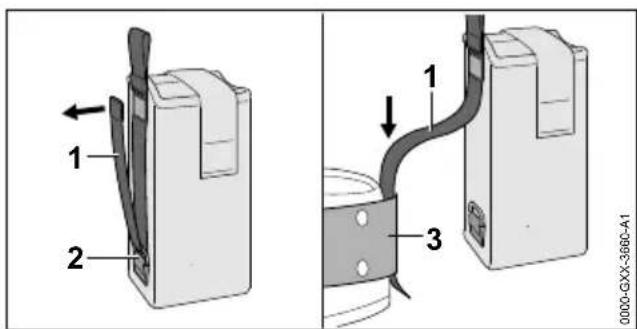

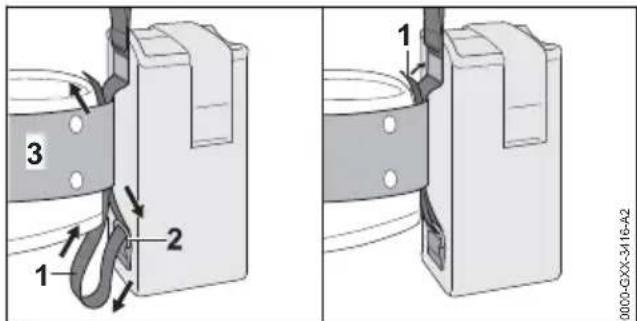

1 2 1 3 0000-GXX-366C-A1- Aprire la chiusura a velcro sulla cinghia (1) e tirare via la cinghia (1) dall'occhiello (2).
- Introdurre la cinghia (1) attraverso la cintura (3).
▶ Chiudere il velcro sulla cinghia (1).


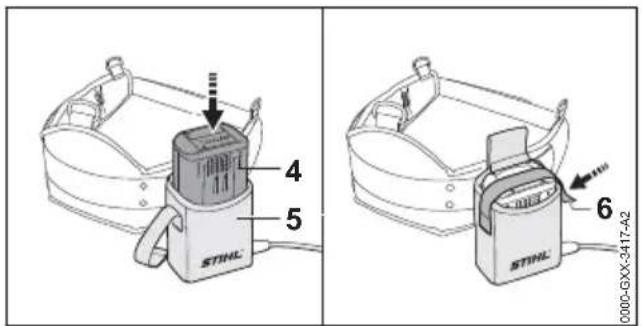

4 5 STINL 6 0000-GXX-3417-A2- Premere la batteria (4) fino all'arresto nella borsa per cintura (5).
Viene emesso un breve segnale acustico.
▶ Bloccare la batteria (4) con il velcro (6).
6.7.2 Regolare il cavo di collegamento
Il cavo di collegamento può essere regolato a seconda della corporatura dell'utente e dell'applicazione.


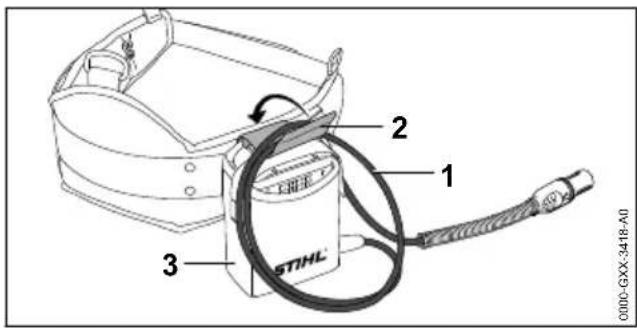

STIHL 1 2 3 0000-GXX-3418-A0La lunghezza del cavo di collegamento si può regolare facendo un cappio (1) e fissandolo con la fibbia (2) alla borsa per cintura (3).
▶ Posare il cavo di collegamento in modo da mantenerlo più corto possibile, evitando che intralci il lavoro.
7 Inserire la spina del cavo di collegamento ed estrarla
7.1 Inserire la spina del cavo di collegamento


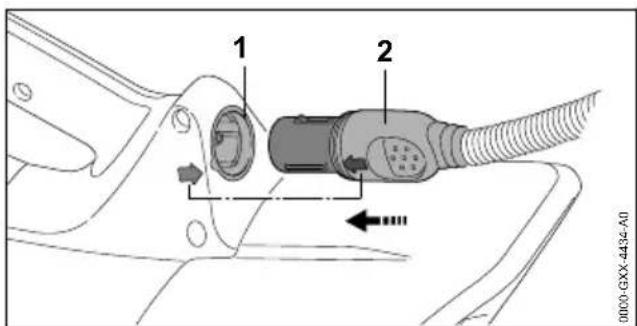

1 2 0000-GXX-4434-A0▶ Allineare la spina (2) del cavo di collegamento in modo tale che la freccia sulla spina (2) del cavo di collegamento sia rivolta verso la freccia sulla boccola (1).
▶ Innestare la spina (2) del cavo di collegamento nella boccola (1)
La spina (2) del cavo di collegamento si inserisce.
7.2 Estrarre la spina del cavo di collegamento
▶ Togliere la spina (2) del cavo di collegamento dalla boccola (1).
8 Accendere e spegnere il soffiatore
8.1 Accendere il soffiatore
- Tenere il soffiatore con la mano destra sull'impugnatura di comando, in modo che il pollice stringa l'impugnatura.
- Spingere il cursore di sblocco (2) con il pollice in direzione della freccia e lasciarlo scattare indietro.
I LED si accendono e indicano l'ultimo livello di potenza impostato.
- Premere e tenere premuta la leva di comando (3) con l'indice.
Il soffiatore accelera e l'aria fluisce dall'ugello.
Quanto più a fondo è premuta la leva di comando (3), tanta più aria uscirà dall'ugello.
Si può accendere il soffiatore anche premendo prima il cursore di sblocco (2) e poi, entro 5 secondi (finché i LED lampeggiano) il blocco leva di comando (1). Così si sblocca la leva di comando (3) e il soffiatore è pronto per l'uso.
Se si rilasciano la leva di comando (3) e il blocco leva di comando (1) dopo l'accensione, i LED continuano a lampeggiare per 5 secondi. Finché
i LED lampeggiano, il soffiatore può essere nuovamente acceso senza azionare il cursore di sblocco (2).
8.2 Spegnimento del soffiatore
- Rilasciare la leva di comando e il bloccaggio leva di comando.
L'aria non fuoriesce più dall'ugello.
▶ Se continua a fuoriuscire aria dall'ugello:
Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL.
Il soffiatore è difettoso.
9 Controllo del soffiatore
9.1 Controllare gli elementi di comando
Leva di comando
▶ Estrarre la spina del cavo di collegamento dalla boccola.
▶ Tentare di premere la leva di comando senza premere il bloccaggio leva di comando.
Se non si riesce a premere la leva di comando: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.
Il blocco leva di comando è difettoso.
- Spingere il cursore di sblocco con il pollice in direzione della freccia e lasciarlo scattare indietro.
- Premere a fondo il blocco leva di comando e tenerlo premuto.
▶ Premere la leva di comando. - Rilasciare la leva di comando e il bloccaggio leva di comando.
Se il cursore di sblocco, la leva di comando o il blocco leva di comando sono difficili da muovere o non ritornano in posizione iniziale: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.
Il cursore di sblocco, la leva di comando o il blocco leva di comando sono difettosi.
Accendere il soffiatore
▶ Inserire la spina del cavo di collegamento.
- Premere e tenere premuto il blocco leva di comando.
- Spingere il cursore di sblocco con il pollice in direzione della freccia e lasciarlo scattare indietro.
- Premere a fondo e tenere premuta la leva di comando.
L'aria fuoriesce dall'ugello.
10 Lavorare con il soffiatore italiano
Se non lampeggiano 3 LED rossi sulla batteria: Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL.
Nel soffiatore vi è un malfunzionamento.
▶ Rilasciare la leva.
L'aria non fuoriesce più dall'ugello.
Se continua a fuoriuscire aria dall'ugello: Estrarre la spina del cavo di collegamento dalla boccola e rivolgersi ad un rivenditore STIHL.
Il soffiatore è difettoso.
10 Lavorare con il soffiatore
10.1 Tenere e guidare il soffiatore

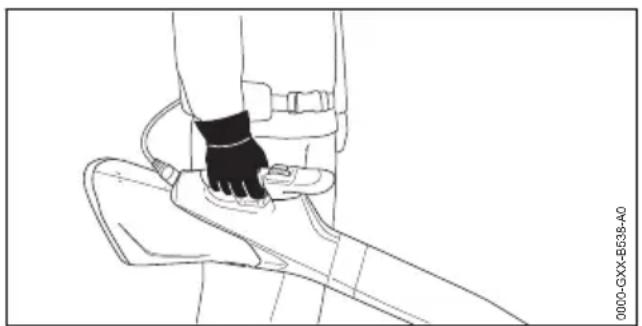

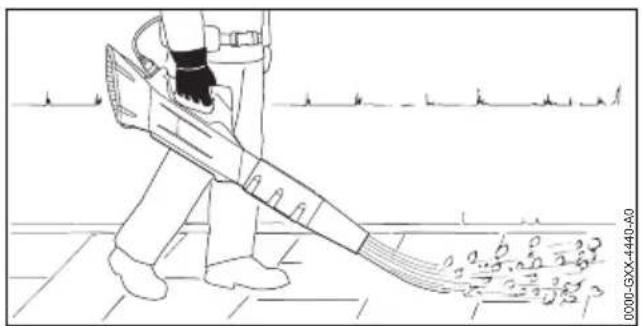

- Tenere e guidare il soffiatore con la mano destra sull'impugnatura di comando, in modo che il pollice stringa l'impugnatura.
Se si utilizza un sistema di trasporto comfort o un'imbottitura, fissare il soffiatore a questi elementi e guidarlo con una mano sull'impugnatura.
10.2 Impostare il livello di potenza
A seconda dell'applicazione è possibile impostare 3 livelli di potenza. I LED indicano il livello di potenza. L'aria che fuoriesce dall'ugello è tanto maggiore quanto più è alto il livello di potenza.
Il livello di potenza impostato incide sulla durata della batteria. Più è basso il grado di potenza, tanto più lunga sarà la durata della batteria.
- Spingere il cursore di sblocco (2) con il pollice in direzione della freccia e lasciarlo scattare indietro. I LED si accendono e indicano il livello di potenza impostato.
- Premere il cursore di sblocco (2) in avanti e lasciarlo scattare indietro.
È impostato il livello di potenza successivo. Al terzo grado di potenza succede nuovamente il primo.
Premere il cursore di sblocco (2) in avanti e lasciarlo scattare indietro tante volte fino a raggiungere il grado di potenza desiderato.
10.3 Attivare e disattivare il grilletto in continuo
Indipendentemente dal livello di potenza impostato, è possibile attivare il grilletto in continuo. Ogni potenza di soffiatura desiderata si può arrestare con il grilletto in continuo.
▶ Impostare il grado di potenza.
- Regolare la potenza di soffiatura tramite la leva di comando (1).
- Premere il tasto grilletto in continuo (2). La potenza di soffiatura è arrestata. La leva di comando può essere rilasciata.
Per disattivare il grilletto in continuo, premere nuovamente il tasto grilletto in continuo (2).
10.4 Attivazione della funzione Boost
La funzione Boost può essere attivata indipendentemente dal grado di potenza impostato. Se è attivata la funzione Boost, il soffiatore funziona alla massima potenza.
La funzione Boost incide sulla durata della batteria. Quanto più a lungo è attivata la funzione Boost tanto più breve è la durata della batteria.


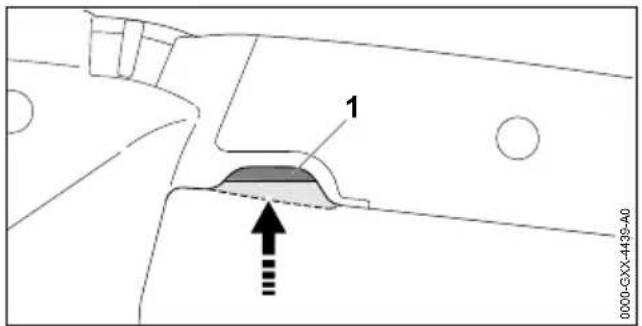

1 0000-CXX-4439-40- Premere a fondo e tenere premuta la leva di comando (1).
I LED lampeggiano uno dopo l'altro. La funzione Boost è attivata.
Rilasciando la leva di comando (1), la funzione Boost viene disattivata. Viene nuovamente visualizzato l'ultimo livello di potenza utilizzato.
10.5 Soffiatura
- Indirizzare l'ugello sul pavimento.
- Procedere in avanti lentamente e in modo controllato.
11 Dopo il lavoro
11.1 Dopo il lavoro
▶ Spegnere il soffiatore ed estrarre la spina del cavo di collegamento dalla boccola.
Se il soffiatore è bagnato: Lasciare asciugare il soffiatore.
▶ Pulire il soffiatore.
12 Trasporto
12.1 Trasportare il soffiatore
▶ Spegnere il soffiatore ed estrarre la spina del cavo di collegamento dalla boccola.
Trasportare il soffiatore
- Trasportare il soffiatore con una mano sull'impugnatura di comando.
Trasportare il soffiatore in un veicolo
▶ Fissare il soffiatore in modo da evitare che si ribalti o che si muova.
13 Conservazione
13.1 Conservazione del soffiatore
▶ Spegnere il soffiatore ed estrarre la spina del cavo di collegamento dalla boccola.
- Conservare il soffiatore in modo tale da soddisfare le seguenti condizioni:
- Il soffiatore è fuori dalla portata dei bambini.
- Il soffiatore è pulito e asciutto.
14 Pulizia
14.1 Pulire il soffiatore
▶ Spegnere il soffiatore ed estrarre la spina del cavo di collegamento dalla boccola.
▶ Pulire il soffiatore con un panno umido.
- Pulire le aperture di aerazione con un pennello.
▶ Pulire la griglia di protezione con un pennello o una spazzola morbida.
15 Manutenzione e riparazione
15.1 Intervalli di manutenzione
Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione:
Ogni anno
▶ Fare controllare il soffiatore da un rivenditore STIHL.
15.2 Manutenzione e riparazione del soffiatore
L'utente non può effettuare autonomamente la manutenzione né la riparazione del soffiatore.
Se il soffiatore deve essere sottoposto a manutenzione, oppure è danneggiato o difettoso: rivolgersi ad un rivenditore STIHL.
16 Eliminazione dei guasti
16.1 Eliminare i guasti del soffiatore e della batteria
| Anomalia LED sul | la bat- teria | Causa Rimedio | |
| Il soffiatore non parte quando si accende. | 1 LED con luce verde lampeg-giante. | Lo stato di carica della batteria è troppo basso. | ► Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. |
| 1 LED si accende con luce rossa fissa. | La batteria è troppo calda o troppo fredda. | ► Estrarre la spina del cavo di collega- mento dalla boccola.► Lasciare raffreddare o scaldare la batte- ria. | |
| 3 LED lampeg-giano con luce rossa. | Nel soffiatore vi è un malfunzionamento. | ► Estrarre la spina del cavo di collega- mento dalla boccola e reinserirla► Accendere il soffiatore.► Se continuano a lampeggiare 3 LED rossi: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. | |
| 3 LED con luce rossa fissa. | Il soffiatore è troppo caldo. | ► Estrarre la spina del cavo di collega- mento dalla boccola.► lasciare raffreddare il soffiatore. | |
| 4 LED lampeg-giano con luce rossa. | Nella batteria vi è un malfunzionamento. | ► Estrarre la spina del cavo di collega- mento dalla boccola e reinserirla.► Accendere il soffiatore.► Se continuano a lampeggiare 4 LED rossi: Non usare la batteria e rivolgersi ad un rivenditore STIHL. | |
| Il collegamento | elett- rico tra soffiatore e batteria è interrotto. | ► Estrarre la spina del cavo di collega- mento dalla boccola e reinserirla.► Se il soffiatore continua a non avviarsi attivandolo: Pulire le superfici di contatto del cavo di collegamento come descritto sulle istruzioni per l'uso della batteria STIHL AR o “Borsa per cintura AP con cavo di collegamento”. | |
| Il soffiatore o la | batte- ria sono umidi. | ► Lasciare asciugare il soffiatore o la bat- teria. | |
| La leva di com | ando è già premuta prima di azionare il cursore di comando. | ► Attivare quindi il soffiatore come desc- ritto sulle presenti istruzioni per l'uso. | |
| Il soffiatore si spegne durante il funzionamento. | 3 LED con luce rossa fissa. | Il soffiatore è troppo caldo. | ► Estrarre la spina del cavo di collega- mento dalla boccola.► lasciare raffreddare il soffiatore. |
| Guasto elettrico. | ► Estrarre la spina del cavo di collega- mento dalla boccola e reinserirla.► Se il soffiatore continua a spegnersi durante il funzionamento: Pulire le superfici di contatto del cavo di collega- mento come descritto sulle istruzioni per l'uso della batteria STIHL AR o “Borsa per cintura AP con cavo di collega- mento”.► Accendere il soffiatore. | ||
| Il tempo di eser- cizio del soffia- tore è troppo breve.La durata della | La batteria nonbatte- | è completamente carica.ria è superata. | ► Caricare la batteria completamente, come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.► Sostituire la batteria. |
17 Dati tecnici
17.1 Soffiatore STIHL BGA 200
Batterie ammesse:
- STIHL AR
- STIHL AP insieme con "Borsa per cintura AP con cavo di collegamento"
- Potenza di soffiatura: 21 N
- Velocità max. dell'aria: 84 m/s
– Velocità dell'aria media: 70 m/s - Portata dell'aria: 940 m³/h
- Peso: 3,2 kg
La durata della batteria è indicata all'indirizzo www.stihl.com/battery-life.
17.2 Valori acustici e vibratori
Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s ^2 .
STIHL raccomanda di indossare una protezione dell'udito.
- Livello di pressione acustica L_pA misurato secondo EN 50636-2-100: 80 dB(A).
- Livello di potenza acustica L_wA misurato secondo EN 50636-2-100: 91 dB(A).
- Valore vibratorio a_hv misurato secondo EN 50636-2-100, impugnatura di comando: 0,7 ~m / s^2 .
I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d'impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l'apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico.
Per informazioni sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.
17.3 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
18 Ricambi e accessori
18.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
19 Smaltimento
19.1 Smaltire il soffiatore
Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.
Uno smaltimento scorretto può nuocere alla salute e all'ambiente.
- Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il rici-claggio.
▶ Non smaltire con i rifiuti domestici.
20 Dichiarazione di conformità UE
20.1 Soffiatore STIHL BGA 200
21 Dichiarazione di conformità UKCA italiano
dichiara sotto la propria esclusiva responsabilità che
- Tipo di costruzione: Soffiatore a batteria
- Marchio di fabbrica: STIHL
- Modello: BGA 200
- N. di identificazione serie: BA01
è conforme alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100.
Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla direttiva 2000/14/CE, Allegato V.
– Livello di potenza acustica misurato: 91 dB(A)
- Livello di potenza acustica garantito: 93 dB(A)
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul soffiatore.
Waiblingen, 15/07/2021
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
21 Dichiarazione di conformità UKCA
21.1 Soffiatore STIHL BGA 200
dichiara sotto la propria esclusiva responsabilità che
- Tipo di costruzione: Soffiatore a batteria
- Marchio di fabbrica: STIHL
- Modello: BGA 200
0458-812-9421-B 67
– N. di identificazione serie: BA01
corrisponde alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 e Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 60335-1 e EN 50636-2-100. Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dal regolamento del Regno Unito Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.
– Livello di potenza acustica misurato: 91 dB(A)
– Livello di potenza acustica garantito: 93 dB(A)
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul soffiatore.
Waiblingen, 15/07/2021
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
