GEBRUIKSAANWIJZING OWA206RVS Pelgrim

Uw schouwkap
Bijlage

	Beschrijving			4
	Inleiding			4
	Afvoersystemen			5
Gebruik	Bediening			6
Onderhoud	Reinigen			7
	Vetfilters	verwijden
	Het	koolstofffilter	vervangen
	Lampen	vervangen
Installatie	Algemeen			10
	Elektrische	aansluiting
	Voorbereiding			12
	Recirculatie			12
	Montage			13

Verpakking en toestel afvoeren 14

Beschrijving

A Uitschakelen
B Ventilatorstand 1
C Ventilatorstand 2
D Ventilatorstand 3
E Verlichting

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle möglichk heden die dit toestel u biedt. U vindt informatie voor uweiligkeit en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installmentievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan waar+zijn voordeel mee doeon.

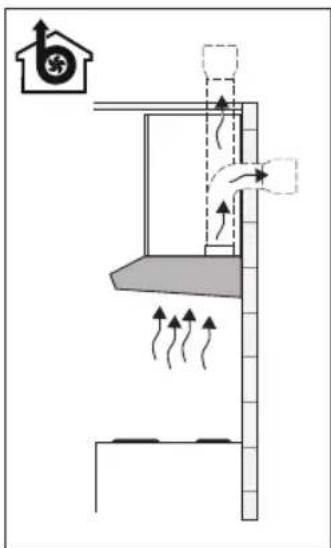

Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden maar buiten afgevoerd. Dit is de Beste manier!

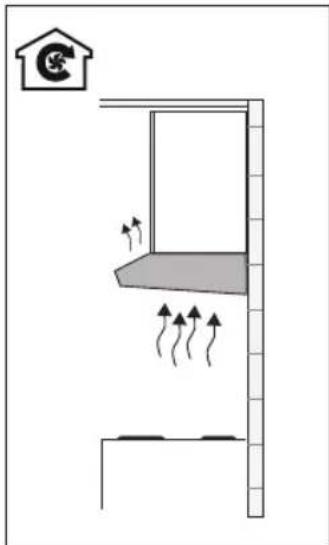

1. Als recirculatie afzuigkap. De vetdeeltjes en de geuruit de aangezogen kookdampen worden gefilterd.

De aangezogen lucht worden nicht afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter要去 apart besteld worden. Bij toepassing van een koolstofffilter ontstaat ermeer geluid dan bij het gebruik van de afzuigkap met een afvoer.

Lees voor gebruik eerst de separate veiligheidsinstrumenties.

GEBRUIK

Bediening

Ventilator in- en uitschakelen

1. Druk op de snugheidstoetsen B, C of D De afzugkap schakelt in op de correspondende stand.
2. Druk op de uitschakeltoets A. De ventilator schakeltuit.

Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets E De verlichting gaat branden.
2. Druk nogmaals op de toets E. De verlichting的那一

Reinigen

Let op! Maak, voor ieder onderhoud, eerst de afzuiigkap spanningsloos door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen. De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuirmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of verrangen van de filters nicht opvolgt, kan dit tot brand leiden. Deze aanwijzingen besl ist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schaden gen gevolge van brand die het gevolg zichen van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachtedeok.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooti als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen nicht met schuursponsjes of andere schuurmiddelen. Behandel na met een nicht schurend, nicht polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters要去en eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie - indien aanwezig op het model - dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingsen maar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normal en beinvloedt de werkung nicht.

Vetfilters

Koolstoffilter

Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter maar u toe en kantel het� voren omlaag.

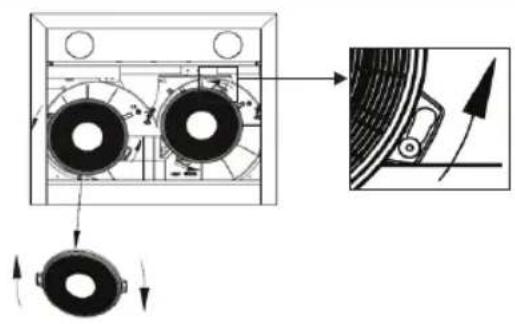

Het koolstofffilter verrangen

Gebruik een koolstofffilter als de afzuigkap Niet is aangesloten op een afvoerkanaal.

1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.

Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
• Het koolstofffilter要去 minimaal iedere vier maanden worden verwangen.
• Koolstoffeitsenietnietuitwasbaarvoorhergebruik.Verzadigdc koolstofisnetmilieuviendelijk,ervanghetfiltertijdig.

Verlichting

• De verlichting van de afzuigkap maakt gebruik van LED-technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting, een levensduur tot 10 koer langer dan gewone lampen en een energiebesparing tot 90% .
• Neem voor het verrangen van LED verlichting contact op met de technische Dienst.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installerateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand:tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65~cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55~cm zijn.
• Als de afzuigkap worden aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem deplaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werkking van de afzuigkap.
• Controller voordat u met boren begint of er geen installmentatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm. Het Beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installmentmaterial dat bij deze afzuigkap geleverd worden, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.
• Gebruik (indien bijgeleverd) de aftekenmal voor het aftekenen van de bevestigingsgaten.

INSTALLATIE

Aansluiting

Elektrische aansluiting

Dit is een (isolatie) klasse II (dubbel geisoleerd) toestel. Het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden.

Controller of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRuin = L fase

BLAUW = N nulleiding

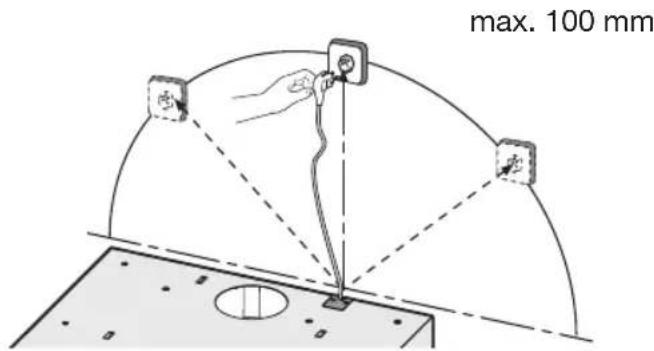

Deze afzuigkap is voorzien van een aansluitstekker. Installer de afzuigkap zodenig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht,chter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding worden aangebracht.

Voorbereiding

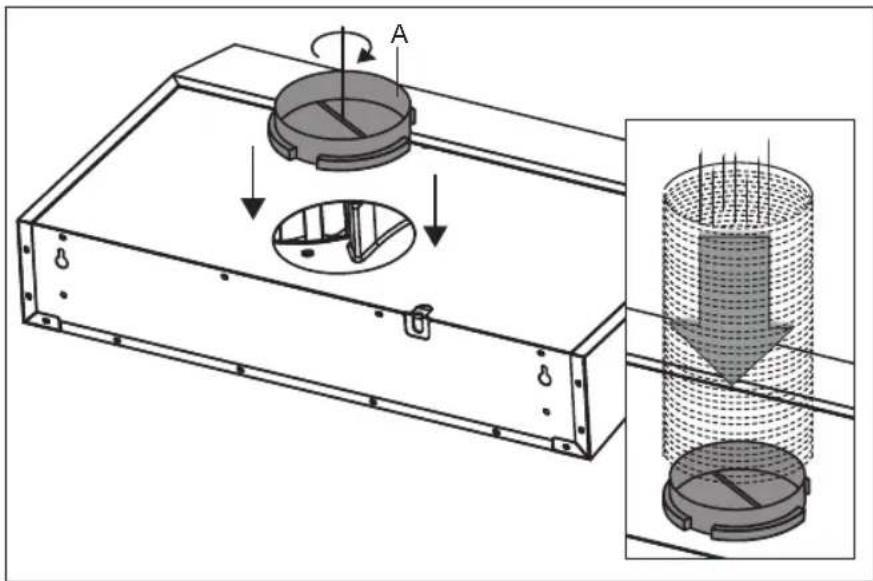

Bevestig de meegeleverde flens (A) op de kap en monteer de afvoerpijp op de flens.

Recirculatie

Deze afzuigkap is geschikt voor recirculatie gebruik (zie 'Afzuigsystemen'). Bouw de afzuigkap om voor recirculatie gebruik.

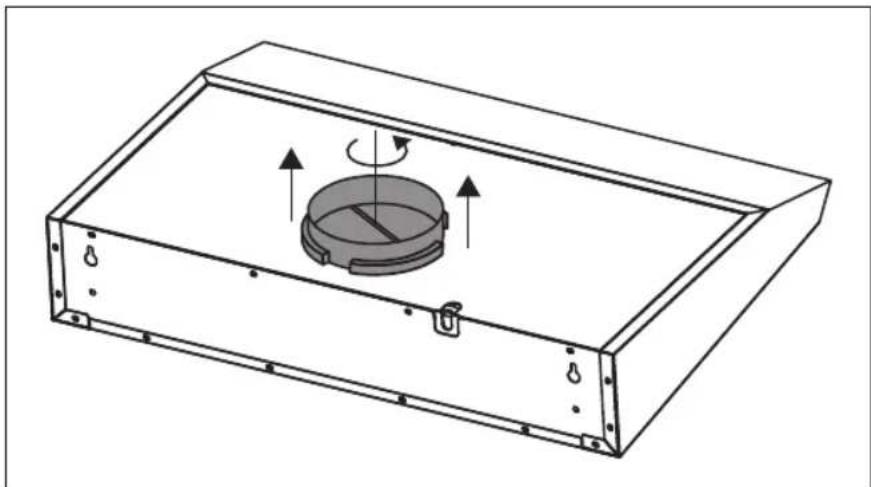

1. Verwijder de afvoerflens.

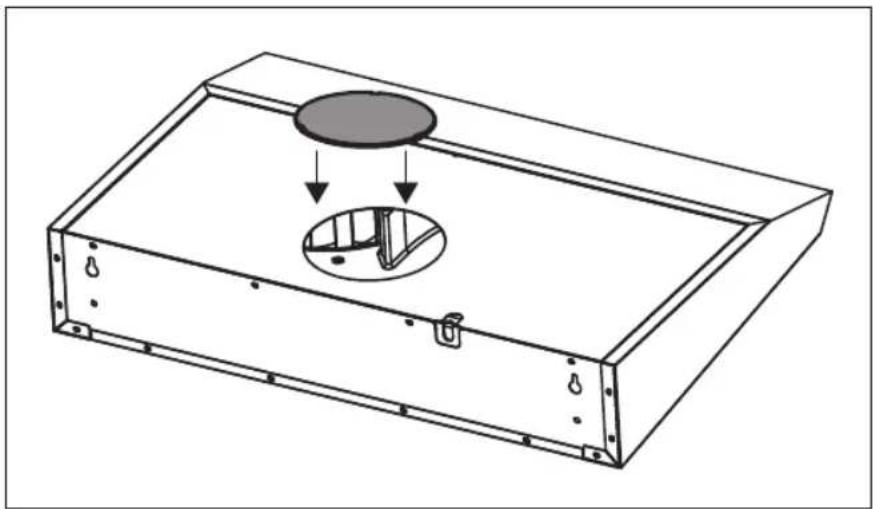

1. Plaats de afsluitdop.

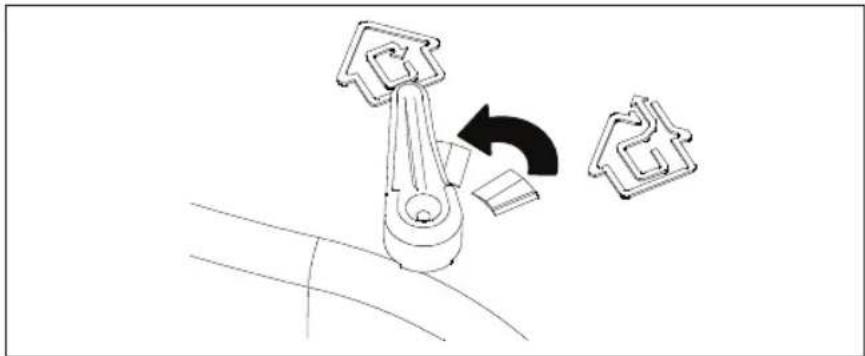

1. Draai de luchtverdeelhendels op de beiden motorhuizen maar de stand 'Recirculatie'.

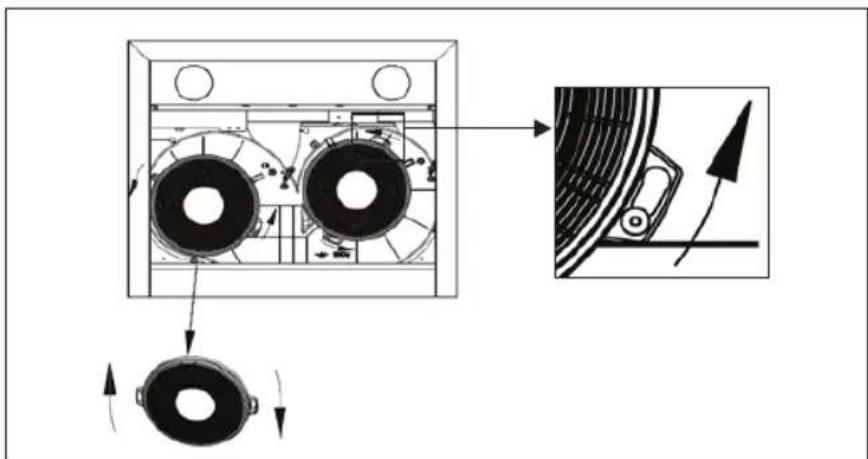

1. Plaats de koolstoffilters.

Montage

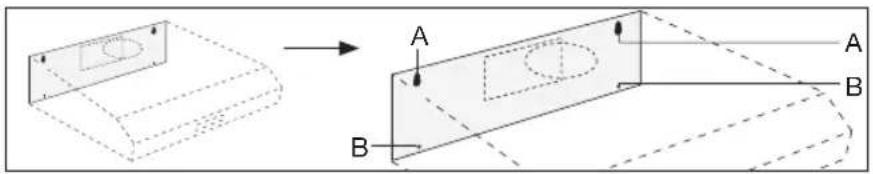

Tegen de muur

• Verwijder de filters uit de afzuigkap.
  Houd de kap gegen de muur.
• Teken - door de kap—heen - de bevestigingsgaten (A) en de gaten om de kap te borgen (B) af.
  Boor de gaten.
• Duw de bijgeleverde pluggen in de gaten.
• Draai de schroeven in de 2 bevestigingsgaten (A). Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur steken.
• Hang de kap op aan de 2 bevestigsschroeven.
• Draai de bevestiqingsschroeven vast.
• Draai de borgschroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdogs.

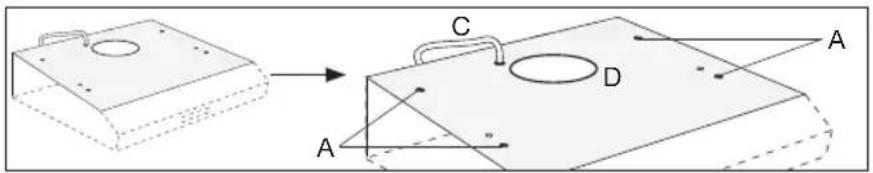

Onder een keukenkastje

• Teken - met behulp van het meegeleverde sjaboon - de 4 bevestigingsgaten (A), het gat voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de onderkant van het keukenkastje af.
  Boor de gaten.
• Trek het aansluitsnoor door het bijbehorende gat maar boven en duw de afvoermond door de opening.
• Schroef de kap, door de bodem van het keukenkastje heb, met de bijgeleverde schroeven vast aan het keukenkastje.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel要去 aan het eind van zich levenscylus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt konnen zijn:

• karton;
  polyethylenfolie (PE);
  CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gezcheiden verwerking van elektrische huishoudelijkke apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zich levensduur nicht bij het gewone huisvuil mag worden gevoegd. Het toestel要去eer een special centrum voor gezcheiden afvalinzameling van de gemeente worden gebracht of maar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt möglichn negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen+kennen om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat once producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zich vermeld in de normen waar maar worden verwezen.
