GEBRUIKSAANWIJZING FSA 56 STIHL

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en ver- werking met elektronische systemen. Inhoudsopgave 1 Voorwoord

2 Informatie met betrekking tot deze handleiding

2.2 Aanduiding van de waarschuwingen in de tekst

4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

4.2 Gebruik conform de voorschriften

4.3 Eisen aan de gebruiker

4.4 Kleding en uitrusting

4.5 Werkgebied en -omgeving

4.9 Elektriciteit aansluiten

4.12 Reinigen, onderhouden en repareren

5 Motorzeis klaarmaken voor gebruik

5.1 Motorzeis klaarmaken voor gebruik

6.1 Acculader aan een muur monteren

6.5 Led op acculader

8 Motorzeis voor de gebruiker instellen

9 Accu aanbrengen en wegnemen

10 Motorzeis inschakelen en uitschakelen

10.2 Motorzeis uitschakelen

12 Met de motorzeis werken

12.3 Maaidraad bijstellen

13 Na de werkzaamheden

13.1 Na de werkzaamheden

14.1 Motorzeis vervoeren

16.2 Beschermkap en snijgarnituur reinigen

17 Onderhoud en reparatie

17.1 Motorzeis onderhouden en repareren

17.2 Accu onderhouden en repareren

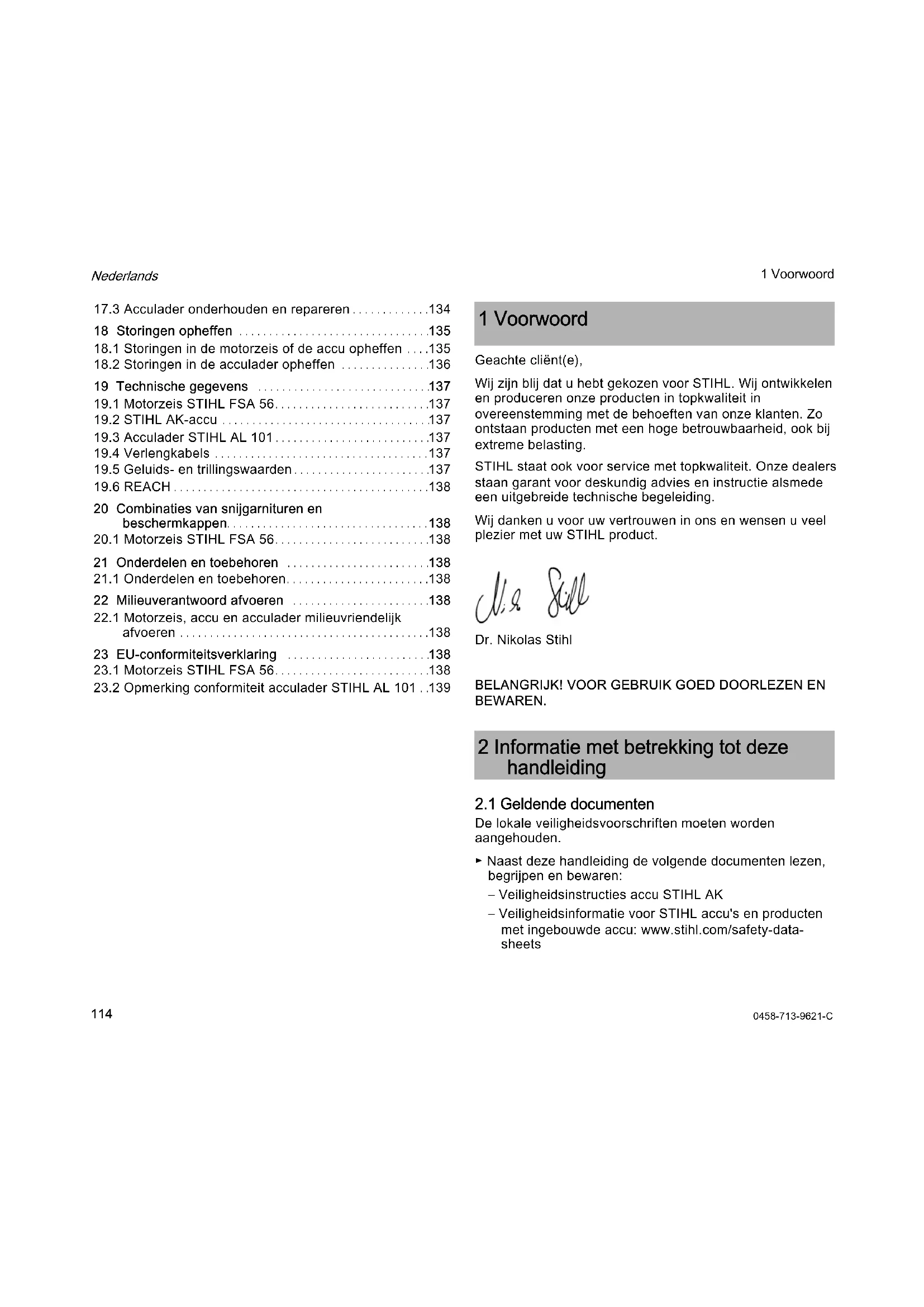

Nederlands 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding. Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product. Dr. Nikolas Stihl

De lokale veiligheidsvoorschriften moeten worden aangehouden. ► Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren: – Veiligheidsinstructies accu STIHL AK – Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data- sheets

17.3 Acculader onderhouden en repareren

19.5 Geluids- en trillingswaarden

20 Combinaties van snijgarnituren en beschermkappen

21 Onderdelen en toebehoren

21.1 Onderdelen en toebehoren

22 Milieuverantwoord afvoeren

22.1 Motorzeis, accu en acculader milieuvriendelijk

23 EU-conformiteitsverklaring

1 Voorwoord 2 Informatie met betrekking tot deze handleiding0458-713-9621-C

Nederlands 3 Overzicht

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWINGDe aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.► De genoemde maatregelen kunnen materiële schade voorkomen.

2.3 Symbolen in de tekst

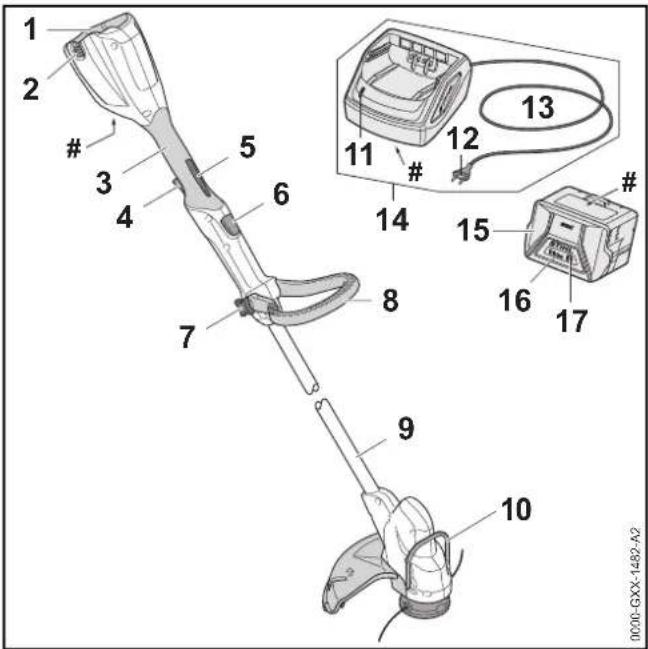

1 AccuschachtDe accuschacht neemt de accu op.2 BlokkeerhendelDe blokkeerhendel borgt de accu in de accuschacht.3 BedieningshandgreepDe bedieningshandgreep dient voor het bedienen, vasthouden en hanteren van de motorzeis.4 SchakelhendelDe schakelhendel schakelt de motorzeis in en uit.5 SchakelhendelblokkeringDe schakelhendelblokkering deblokkeert de schakelhendel.Dit symbool verwijst naar een hoofdstuk in deze handleiding. 3Overzicht

Nederlands 3 Overzicht 6 Arrêteerknop De arrêteerknop blokkeert de verstelling in lengterichting van de steel/maaiboom. 7 Stergreepmoer De stergreepmoer klemt de beugelhandgreep vast op de steel/maaiboom. 8 Beugelhandgreep De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis. 9 Steel/maaiboom De steel/maaiboom verbindt alle componenten. 10 Led De led geeft de status van de acculader weer. 11 Afstandhouder De afstandhouder beschermt objecten tegen contact met het snijgarnituur. 12 Netstekker De netstekker verbindt de aansluitkabel met een contactdoos 13 Aansluitkabel De aansluitkabel verbindt de acculader met de netstekker. 14 Acculader De acculader laadt de accu. 15 Accu De accu voorziet de motorzeis van energie. 16 Leds De leds geven de laadtoestand van de accu en storingen aan. 17 Druktoets De druktoets activeert de leds op de accu. # Typeplaatje met machinenummer

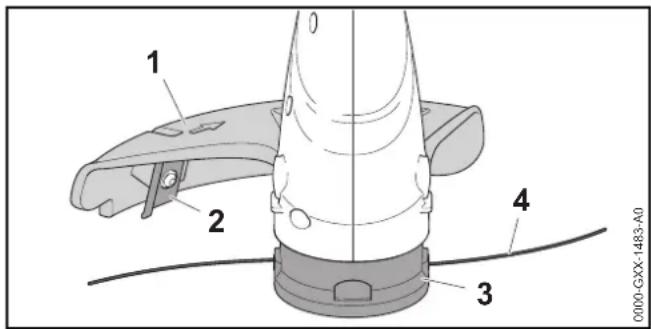

1 Beschermkap De beschermkap beschermt de gebruiker tegen opgeslingerde voorwerpen en tegen het contact met het snijgarnituur. 2Afkortmes Het afkortmes kort de maaidraad tijdens het werken in op de juiste lengte. 3Maaikop De maaikop bevat de maaidraden. 4Maaidraden De maaidraden maaien het gras.

De pictogrammen kunnen op de motorzeis, de accu en de acculader staan en hebben de volgende betekenis: Dit pictogram geeft het nominale toerental van het snijgarnituur weer. 1 led brandt rood. De accu is te warm of te koud.

Nederlands 4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

De waarschuwingssymbolen op de motorzeis, de accu en de acculader hebben de volgende betekenissen: 4 leds knipperen rood. In de accu zit een storing. De led brandt groen en de leds op de accu branden of knipperen groen. De accu wordt geladen. De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of in de accu of in de acculader is een storing. Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te maken. De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. Het voor het gebruik beschikbare aantal ampère-uren is minder. Elektrisch apparaat in een gesloten en droge ruimte gebruiken. Het product niet met het huisvuil afvoeren. 4 Veiligheidsinstructies Op de veiligheidsinstructies en de maatregelen hiervoor letten.

De handleiding lezen, begrijpen en bewaren. Veiligheidsbril dragen. Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten. De accu tijdens werkonderbrekingen, het vervoer, de opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen. Motorzeis en de acculader beschermen tegen regen en vocht. Veiligheidsafstand aanhouden. Accu beschermen tegen hitte en vuur. De accu beschermen tegen regen en vocht en niet onderdompelen in vloeistoffen. Het toelaatbare temperatuurbereik van de accu aanhouden. 15m (50ft)0458-713-9621-C

Nederlands 4 Veiligheidsinstructies

4.2 Gebruik conform de voorschriften

De motorzeis STIHL FSA 56 dient voor het maaien van gras. De motorzeis mag niet worden gebruikt bij regen. De STIHL AK-accu voorziet de motorzeis van energie. De acculader STIHL AL 101 laadt de STIHL AK-accu. WAARSCHUWING ￭ Accu's en acculaders, die niet door STIHL voor de motorzeis zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan. ► Motorzeis gebruiken met een STIHL AK-accu. ►De STIHL AK-accu laden met behulp van een acculader STIHL AL 101, AL 300 of AL 500. ￭ Als de motorzeis, de accu of de acculader niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan. ► Motorzeis, accu en acculader zo gebruiken als staat beschreven in deze handleiding.

4.3 Eisen aan de gebruiker

WAARSCHUWING ￭ Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de motorzeis, de accu en de acculader niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Als de motorzeis, de accu of de acculader aan een andere persoon wordt doorgegeven: de handleiding meegeven. ► Controleren of de gebruiker aan de volgende eisen voldoet: – De gebruiker is uitgerust. – De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de motorzeis, de accu en de acculader te bedienen en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken. – De gebruiker kan de gevaren van de motorzeis, accu en acculader herkennen en inschatten. – De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep. – De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe bevoegd persoon, voordat deze voor de eerste keer met de motorzeis gaat werken en de acculader in gebruik neemt. – De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs. ► Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING ￭ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen. ► De handleiding lezen, begrijpen en bewaren.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies ► Een gelaatsbeschermer dragen. ► Een lange broek van slijtvast materiaal dragen. ￭ Tijdens de werkzaamheden kan stof opdwarrelen. Ingeademd stof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken. ► Een stofmasker dragen. ￭ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen. ► Nauwsluitende kleding dragen. ► Sjaals en sieraden afdoen. ￭ Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen. ► Schoeisel van een slijtvast materiaal dragen. ► Een lange broek van slijtvast materiaal dragen. ￭ Tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen. ► Werkhandschoenen van een slijtvast materiaal dragen. ￭ Als de gebruiker geen hiertoe geschikt schoeisel draagt, kan hij uitglijden. De gebruiker kan letsel oplopen. ► Stevig, dicht schoeisel met stroeve zool dragen.

4.5 Werkgebied en -omgeving

WAARSCHUWING ￭ Buitenstaanders, kinderen en dieren kunnen de gevaren van de motorzeis en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Onbevoegde personen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden. ► Motorzeis niet zonder toezicht laten. ► Zorg ervoor dat kinderen niet met de motorzeis kunnen spelen. ￭ De motorzeis is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de motorzeis kan worden beschadigd. ￭ Elektrische componenten van de motorzeis kunnen vonken veroorzaken. Vonken kunnen in licht ontvlambare of een explosieve omgeving brand en explosies veroorzaken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan. ► Niet werken in een licht ontvlambare en niet in een explosieve omgeving.

WAARSCHUWING ￭ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen. ► Buitenstaanders, kinderen en huisdieren op afstand houden. ► Accu niet zonder toezicht laten. ► Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop. ► Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden. ► Niet in de regen en niet in een vochtige omgeving werken. 15m (50ft)0458-713-9621-C

Nederlands 4 Veiligheidsinstructies ► Zorg ervoor dat kinderen niet met de accu kunnen spelen. ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Accu weghouden van metalen voorwerpen. ► Accu niet blootstellen aan hoge druk. ► Accu niet in de magnetron plaatsen. ► Accu tegen chemicaliën en zouten beschermen.

WAARSCHUWING ￭ Buitenstaanders, kinderen kunnen de gevaren van de acculader en de elektrische stroom niet herkennen en ook niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig of fataal letsel oplopen. ►Buitenstaanders, kinderen en huisdieren op afstand houden. ►Acculader niet zonder toezicht laten. ►Zorg ervoor dat kinderen niet met de acculader kunnen spelen. ￭ De acculader is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd. ￭ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Acculader in een gesloten en droge ruimte gebruiken. ► Acculader niet in een licht ontvlambare en ook niet in een explosieve omgeving gebruiken. ► Acculader niet op een licht ontvlambare ondergrond gebruiken. ► De acculader gebruiken bij temperaturen tussen de + 5 °C en + 40 °C en bij deze temperaturen ook opslaan. ￭ Personen kunnen struikelen over de aansluitkabel. Personen kunnen letsel oplopen en de acculader kan worden beschadigd. ► De aansluitkabel plat op de vloer leggen.

De motorzeis verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De motorzeis is niet beschadigd. – De motorzeis is schoon en droog. – De bedieningselementen functioneren en er zijn geen wijzigingen aan aangebracht. – Een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap is gemonteerd. ► Accu beschermen tegen hitte en vuur. ► Accu's nooit in het vuur gooien. ► De accu gebruiken bij temperaturen tussen de - 10 °C en + 50 °C en bij deze temperaturen ook opslaan. ► De accu beschermen tegen regen en vocht en niet onderdompelen in vloeistoffen. ► Deze niet gebruiken in de regen en niet in een vochtige omgeving.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies – Het snijgarnituur en de beschermkap zijn correct gemonteerd. – Alleen origineel STIHL toebehoren voor deze motorzeis is gemonteerd. – Het toebehoren is correct gemonteerd. WAARSCHUWING ￭ In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Met een onbeschadigde motorzeis werken. ► Als de motorzeis vuil of nat is: de motorzeis reinigen en laten drogen. ► Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze handleiding aangegeven combinatie van snijgarnituur en beschermkap. ► Als de bedieningselementen niet functioneren: niet met de motorzeis werken. ► Metalen snijgarnituren niet monteren. ► Alleen origineel STIHL toebehoren voor deze motorzeis monteren. ► Snijgarnituur en beschermkap zo monteren als in deze handleiding staat beschreven. ► Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreven. ► Geen voorwerpen in de openingen van de motorzeis steken. ► Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De beschermkap is niet beschadigd. – Het afkortmes is correct gemonteerd. WAARSCHUWING ￭ In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen. ► Met een onbeschadigde beschermkap werken. ► Met een correct gemonteerd afkortmes werken. ► Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De maaikop is niet beschadigd. – De maaikop is niet geblokkeerd. – De maaidraden zijn correct ingebouwd. WAARSCHUWING ￭ In een onveilige staat kunnen onderdelen van de maaikop of de maaidraden losraken en worden weggeslingerd. Personen kunnen ernstig letsel oplopen. ► Met een onbeschadigde maaikop werken. ► Maaidraad niet vervangen door metalen maaidraad. ► Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

De accu verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De accu is niet beschadigd. – De accu is schoon en droog. – De accu functioneert en is niet gemodificeerd.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies WAARSCHUWING ￭ In een niet veilige staat kan de accu niet meer correct functioneren. Personen kunnen ernstig letsel oplopen. ► Alleen met een onbeschadigde en goed werkende accu werken. ► Een beschadigde of defecte accu niet laden. ► Als de accu vuil of nat is: de accu reinigen en laten drogen. ► Geen wijzigingen aanbrengen aan de accu. ► Geen voorwerpen in de openingen van de accu steken. ► Elektrische contacten van de accu niet met metalen voorwerpen met elkaar verbinden en kortsluiten. ► Accu niet openmaken. ￭ Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact komt met de huid of de ogen, kunnen de huid of de ogen geïrriteerd raken. ► Contact met de vloeistof voorkomen. ► Indien er vloeistof in contact is gekomen met de huid: de betreffende plek met ruim water en zeep wassen. ► Indien er vloeistof in contact is gekomen met de ogen: de ogen minimaal 15 minuten rijkelijk met water spoelen en contact opnemen met een arts. ￭ Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan. ► Als de accu een ongewone geur afgeeft of rookt: de accu niet gebruiken en weghouden van brandbare stoffen. ► Als de accu brandt: de accu met een brandblusser of water proberen te blussen.

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De acculader is niet beschadigd. – De acculader is schoon en droog. WAARSCHUWING ￭ In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Een onbeschadigde acculader gebruiken. ► Als de acculader vuil of nat is: de acculader reinigen en laten drogen. ► Aan de acculader geen wijzigingen aanbrengen. ► Geen voorwerpen in de openingen van de acculader steken. ►Elektrische contacten van de acculader niet met metalen voorwerpen verbinden en kortsluiten. ► De acculader niet demonteren.

WAARSCHUWING ￭ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen. ► Rustig en met overleg werken. ► Als de lichtomstandigheden en het zicht slecht zijn: niet met de motorzeis werken. ► Motorzeis alleen bedienen. ► Het snijgarnituur vlak boven de grond houden. ► Op obstakels letten. ► Staand op de grond werken en het evenwicht behouden. ► Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies ￭ Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen. ► Het draaiende snijgarnituur dan ook niet aanraken. ► Als het snijgarnituur door een voorwerp wordt geblokkeerd: Motorzeis uitschakelen en de accu eruit nemen. Pas dan het voorwerp wegnemen. ￭ Als de werking van de motorzeis zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► De werkzaamheden beëindigen, accu wegnemen en contact opnemen met een STIHL dealer. ￭ Tijdens de werkzaamheden kunnen trillingen door de motorzeis worden gevormd. ► Handschoenen dragen. ► Werkpauzes inlassen. ► Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen. ￭ Als het snijgarnituur tijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kunnen delen hiervan met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► Vreemde voorwerpen uit het werkgebied verwijderen. ￭ Als de schakelhendel wordt losgelaten, zal het snijgarnituur nog even doordraaien. Personen kunnen ernstig letsel oplopen. ► Wachten tot het snijgarnituur niet meer draait.

WAARSCHUWING ￭ Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► De netstekker uit de contactdoos trekken. ￭ De acculader kan bij een ontoereikende warmteafvoer oververhit worden en in brand raken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan. ► Acculader niet afdekken.

4.9 Elektriciteit aansluiten

Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken: – De aansluitkabel of de verlengkabel is beschadigd. – De netsteker van de aansluitkabel of de verlengkabel is beschadigd. – De contactdoos is niet correct geïnstalleerd. GEVAAR ￭ Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen. ► Controleer dat de aansluitkabel, de verlengkabel en de netsteker hiervan niet zijn beschadigd. ► Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken. ► Netstekker van de aansluitkabel of de verlengkabel in een correct geïnstalleerde en beveiligde contactdoos met randaarde steken. Als de aansluitkabel of de verlengkabel beschadigd is: ► beschadigde plaats niet aanraken. ► De netstekker uit de contactdoos trekken.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies ► Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten. ￭ Een beschadigde of niet geschikte verlengkabel kan leiden tot een elektrische schok. Personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Een verlengkabel met de juiste kabeldoorsnede gebruiken, @ 19.4. WAARSCHUWING ￭ Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd. ► Controleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader. ￭ Als er meerdere acculaders op een meervoudige contactdoos zijn aangesloten, kunnen de elektrische onderdelen tijdens het laden worden overbelast. De elektrische componenten kunnen warm worden en in brand raken. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan. ► Acculader afzonderlijk op een contactdoos aansluiten. ► Acculader niet op een tafelcontactdoos of verdeeldoos aansluiten. ￭ Een verkeerd neergelegde aansluitkabel en verlengkabel kunnen beschadigd raken en personen kunnen hierover struikelen. Personen kunnen letsel oplopen en de aansluitkabel of verlengkabel kan worden beschadigd. ► De aansluitkabel en verlengkabel zo neerleggen en kenmerken, dat personen niet kunnen struikelen. ► De aansluitkabel en verlengkabel zo neerleggen, dat deze niet gespannen zijn of verwikkeld kunnen raken. ► De aansluitkabel en verlengkabel zo neerleggen, dat deze niet kunnen worden beschadigd, kunnen knikken of afgekneld worden of ergens tegenaan schuren. ► Aansluitkabel en verlengkabel beschermen tegen hitte, olie en chemicaliën. ► De aansluitkabel en verlengkabel neerleggen op een droge ondergrond. ￭ Tijdens de werkzaamheden wordt de verlengkabel warm. Als de warmte niet kan worden afgevoerd, kan dit leiden tot brand. ► Als een kabelhaspel wordt gebruikt: De kabelhaspel volledig uitrollen. ￭ Als er elektrische bedrading en leidingen in de muur zitten, kunnen deze worden beschadigd als de acculader op de muur wordt bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Controleer of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten. ￭ Als de acculader niet zoals in deze handleiding staat beschreven op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► Acculader zo op de muur monteren als in deze handleiding staat beschreven. ￭ Als de acculader met aangebrachte accu op een muur wordt gemonteerd, kan de accu uit de acculader vallen. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► De acculader eerst aan de muur monteren en daarna de accu plaatsen.

WAARSCHUWING ￭ Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.0458-713-9621-C

Nederlands 4 Veiligheidsinstructies ► Motorzeis met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.

WAARSCHUWING ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiële schade ontstaan. ► Een beschadigde accu niet vervoeren. ► De accu in een elektrisch niet geleidende verpakking vervoeren. ￭ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan. ► De accu in de verpakking zo verpakken dat deze niet kan bewegen. ► De verpakking zo zekeren, dat deze niet kan verschuiven.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de motorzeis niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen. ► De motorzeis buiten het bereik van kinderen opslaan. ￭ De elektrische contacten op de motorzeis en metalen onderdelen kunnen door vocht corroderen. De motorzeis kan worden beschadigd. ► De motorzeis schoon en droog opslaan.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen. ► De accu buiten het bereik van kinderen opslaan. ￭ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd. ► De accu schoon en droog opslaan. ► De accu in een gesloten ruimte opslaan. ► De accu gescheiden van de motorzeis en de acculader opslaan. ► De accu in een elektrisch niet geleidende verpakking opslaan. ► De accu bij temperaturen tussen de - 10 °C en + 50 °C opslaan.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de acculader niet herkennen en ook niet inschatten. Kinderen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Accu wegnemen. ► De acculader buiten het bereik van kinderen opslaan. ► Accu wegnemen. ► Accu wegnemen. ► Accu wegnemen.0458-713-9621-C

Nederlands 5 Motorzeis klaarmaken voor gebruik￭ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de acculader worden beschadigd.► Accu wegnemen.► Als de acculader warm is: de acculader laten afkoelen. ►De acculader schoon en droog opslaan. ►De acculader in een gesloten ruimte opslaan. ► De acculader bij temperaturen tussen de + 5 °C en + 40 °C opslaan.￭ De aansluitkabel is niet bedoeld om de acculader daaraan te dragen of op te hangen. De aansluitkabel en de acculader kunnen worden beschadigd.► De acculader bij het huis vastpakken en vasthouden. Een handgreepkom voor het gemakkelijk optillen van de acculader is aan de acculader aangebracht.► De acculader ophangen aan de muurhouder.

4.12 Reinigen, onderhouden en repareren

WAARSCHUWING ￭ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de motorzeis wordt geplaatst, kan de motorzeis onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.￭ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de motorzeis, de beschermkap, het snijgarnituur, de accu en de acculader beschadigen. Als de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader niet op de juiste wijze werden gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen.► Motorzeis, beschermkap, snijgarnituur, accu en acculader zo reinigen als staat beschreven in deze handleiding.￭ Als de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader niet correct werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.► Motorzeis, beschermkap, snijgarnituur, accu en acculader niet zelf onderhouden of repareren.► Als aan de motorzeis, de beschermkap, het snijgarnituur, de accu of de acculader onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.

5.1 Motorzeis klaarmaken voor gebruik

Telkens voor het begin van de werkzaamheden moeten de volgende handelingen worden uitgevoerd:► Controleren of de volgende delen zich in de veilige staat bevinden:– Motorzeis, @ 4.6.1.– Beschermkap, @ 4.6.2.– Maaikop, @ 4.6.3.– Accu, @ 4.6.4.– Acculader, @ 4.6.5.► Accu controleren/testen, @ 11.2.► Accu volledig laden, @ 6.2.► Motorzeis reinigen, @ 16.1.► Beschermkap monteren, @ 7.1.► Spoel inbouwen, @ 7.2.1.► Accu wegnemen. 5 Motorzeis klaarmaken voor gebruik0458-713-9621-C Nederlands 6 Accu laden en leds► Beugelhandgreep monteren, @ 7.3.► Steel- of maaiboomlengte instellen, @ 8.1.► Beugelhandgreep afstellen, @ 8.2.► Bedieningselementen controleren, @ 11.1.► Als tijdens de controle/het testen van de bedieningselementen 3 leds rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer.In de motorzeis zit een storing.► Als deze handelingen niet kunnen worden uitgevoerd: motorzeis niet gebruiken en contact opnemen met een STIHL dealer.

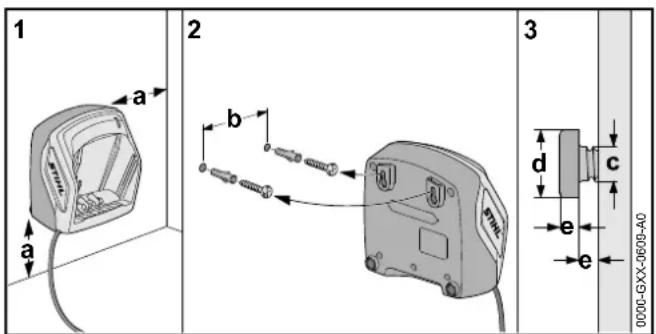

6.1 Acculader aan een muur monteren

De acculader kan aan een muur worden gemonteerd.► Acculader zo op een muur monteren dat aan de volgende voorwaarden wordt voldaan:– Juiste bevestigingsmaterialen zijn gebruikt.– De acculader is waterpas.– De volgende maatvoering is aangehouden:– a = minimaal 100 mm– b (voor AL 101) = 75 mm– b (voor AL 300 en AL 500) = 120 mm– c = 4,5 mm– d = 9 mm– e = 2,5 mm

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven. Als de netstekker op een contactdoos is aangesloten en de accu in de acculader wordt geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen schakelt de acculader automatisch uit. Tijdens het laden worden de accu en de acculader warmer.► Netstekker (6) in een goed bereikbare contactdoos (7) aansluiten.De acculader (3) voert een zelftest door. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood. ► Aansluitkabel (5) aanbrengen. ► Accu (2) in de geleidingen van de acculader (3) plaatsen en tot aan de aanslag hierop drukken.De led (4) brandt groen. De leds (1) branden groen en de accu (2) wordt geladen.► Als de led (4) en de leds (1) niet meer branden: netstekker (6) uit de contactdoos (7) trekken.De accu is volledig geladen. 6 Accu laden en leds

Nederlands 7 Motorzeis monteren ► Accu (2) wegnemen.

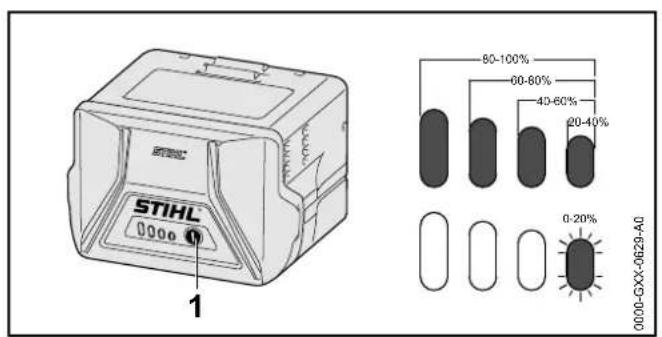

De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen. Als de leds groen branden of knipperen wordt de laadtoestand weergegeven. ► Als de leds rood branden of knipperen: storingen opheffen, @ 18. In de motorzeis of in de accu zit een storing.

6.5 Led op acculader

De led geeft de status van de acculader weer. Als de led groen brandt, wordt de accu geladen. ► Als de led rood knippert: storingen opheffen. In de acculader zit een storing.

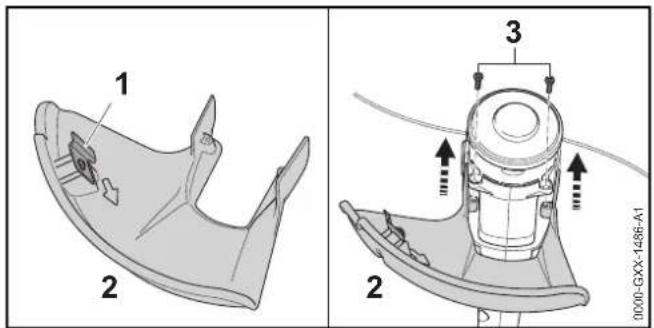

7.1 Beschermkap monteren

► Motorzeis uitschakelen en de accu eruit nemen. Het afkortmes (1) is al in de beschermkap (2) gemonteerd en mag niet worden uitgebouwd. ► Beschermkap (2) tot aan de aanslag in de geleidingen van de behuizing schuiven. De beschermkap (2) ligt gelijk met de behuizing. ► Bouten (3) aanbrengen en vastdraaien. Beschermkap (2) mag niet weer worden uitgebouwd.

7.2 Maaikop AutoCut 2-2

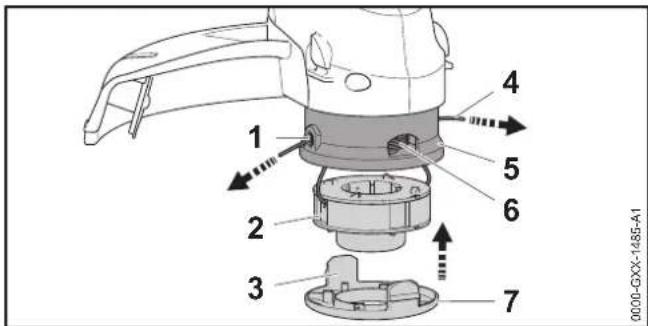

7.2.1 Spoel inbouwen

► Motorzeis uitschakelen en de accu eruit nemen. ► Spoel tussen de 12 en 24 uur lang in een bak met water leggen. De maaidraden worden elastisch.

Nederlands 8 Motorzeis voor de gebruiker instellen ► De uiteinden (4) van de maaidraden op de spoel (2) door de openingen (1) in de maaikop (5) steken. ► Spoel (2) in de maaikop (5) plaatsen. ► Afdekkap (7) zo op de maaikop (5) plaatsen dat de lippen (3) van de afdekkap (7) en de openingen (6) in de maaikop (4) in lijn liggen. ► Afdekkap (7) tot aan de aanslag op de maaikop (5) drukken. De lippen (3) klikken hoorbaar vast.

7.2.2 Spoel uitbouwen

► Motorzeis uitschakelen en de accu eruit nemen. ► Beugelhandgreep (2) zo uitlijnen dat de zitting voor de stergreepmoer (1) zich aan de rechterzijde van de bedieningshandgreep bevindt en de openingen in de beugelhandgreep (2) naar de gebruiker zijn gericht. ► De benen van de beugelhandgreep (2) uit elkaar drukken en de beugelhandgreep (2) op de bedieningshandgreep plaatsen tot de beugelhandgreep (2) vastklikt. ► Bout (3) door de boring steken. ► Stergreepmoer (1) hierop draaien en vastdraaien. Beugelhangreep (2) hoeft niet weer te worden uitgebouwd.

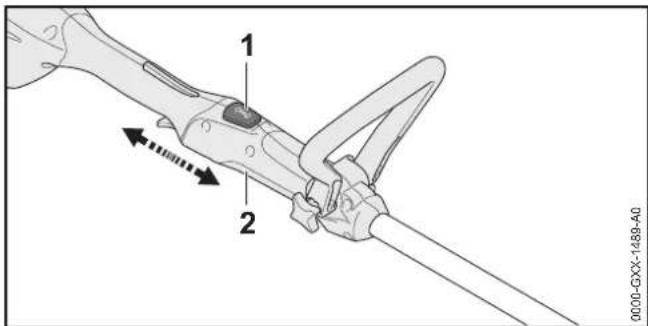

8.1 Steel-,of maaiboomlengte instellen

De steel/maaiboom kan, afhankelijk van de lichaamsgrootte van de gebruiker, in verschillende lengten worden ingesteld. ► Motorzeis uitschakelen en de accu eruit nemen. ► Steel/maaiboom vasthouden.

0000-GXX-1484-A0 8 Motorzeis voor de gebruiker instellen

Nederlands 9 Accu aanbrengen en wegnemen ► Blokkeerknop (1) indrukken en ingedrukt houden. ► Bedieningshandgreep (2) in de gewenste stand trekken of schuiven. ► Blokkeerknop (1) loslaten. ► Bedieningshandgreep (2) iets verschuiven tot deze vastklikt.

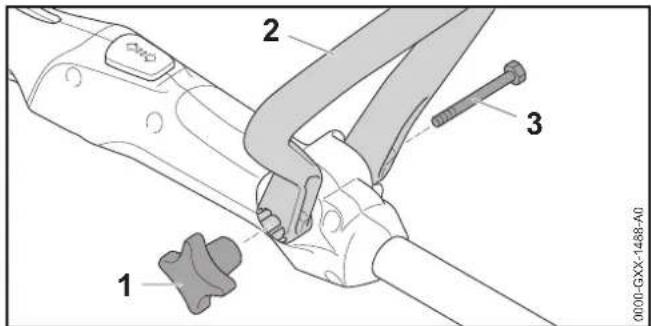

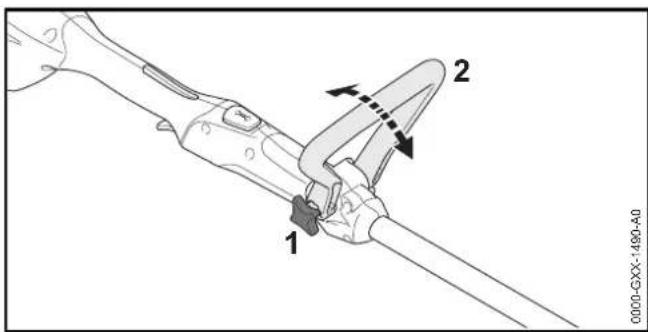

8.2 Beugelhandgreep afstellen

De beugelhandgreep kan, afhankelijk van de lichaamslengte van de gebruiker, in verschillende standen worden ingesteld. ► Motorzeis uitschakelen en de accu eruit nemen. ► Stergreepmoer (1) losdraaien. ► Beugelhandgreep (2) in de gewenste stand kantelen. ► Stergreepmoer (1) vastdraaien.

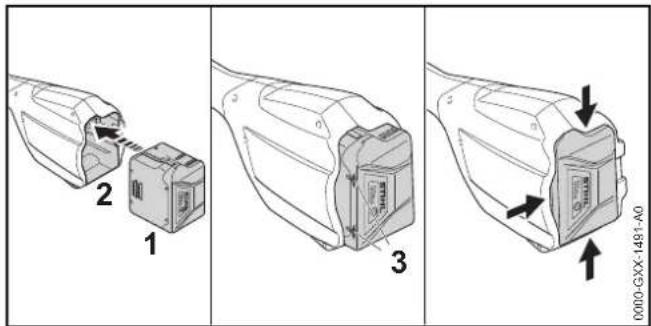

► Accu (1) zo lang in de accuschacht (2) drukken, tot er een klik wordt gehoord. De pijlen (3) op de accu (1) zijn nog zichtbaar en de accu (1) is in de accuschacht (2) geborgd. Tussen de motorzeis en de accu (1) is er geen elektrisch contact. ► Accu (1) tot aan de aanslag in de accuschacht (2) drukken. De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de motorzeis.

► Motorzeis op een vlakke ondergrond plaatsen. ► Een hand zo voor de accuschacht houden dat de accu (2) er niet kan uitvallen.

Nederlands 10 Motorzeis inschakelen en uitschakelen ► Blokkeerhendel (1) met de andere hand indrukken. De accu (2) is ontgrendeld en kan worden weggenomen.

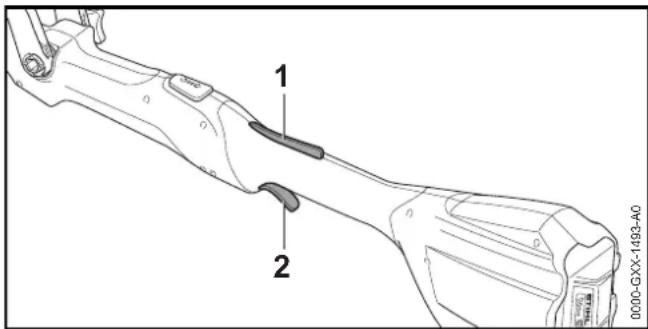

10.1 Motorzeis inschakelen

► Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt. ► Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt. ► Schakelhendelblokkering (1) met de hand indrukken en ingedrukt houden. ► Schakelhendel (2) met de wijsvinger indrukken en ingedrukt houden. Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.

10.2 Motorzeis uitschakelen

► Schakelhendel en schakelhendelblokkering loslaten. ► Wachten tot het snijgarnituur niet meer draait. ► Als het snijgarnituur blijft draaien: de accu wegnemen en contact opnemen met een STIHL dealer. De motorzeis is defect.

11.1 Bedieningselementen controleren

Schakelhendelblokkering en schakelhendel ► Accu wegnemen. ► Probeer de schakelhendel in te drukken, zonder de schakelhendelblokkering in te drukken. ► Als de schakelhendel kan worden ingedrukt: contact opnemen met een STIHL dealer. De schakelhendelblokkering is defect. ► Schakelhendelblokkering indrukken en ingedrukt houden. ► Schakelhendel indrukken en weer loslaten. ► Als de schakelhendel of de schakelhendelblokkering moeilijk bewegen of niet terugkeren in de uitgangsstand: de motorzeis niet gebruiken en contact opnemen met een STIHL dealer. De schakelhendel of de schakelhendelblokkering is defect. Motorzeis inschakelen ► Accu aanbrengen. ► Schakelhendelblokkering indrukken en ingedrukt houden. ► Schakelhendel indrukken en ingedrukt houden. Het snijgarnituur draait. ► Als 3 leds rood knipperen: de accu eruit nemen en contact opnemen met een STIHL dealer. In de motorzeis zit een storing. ► Schakelhendel loslaten. Het snijgarnituur draait nog even door. 10 Motorzeis inschakelen en uitschakelen

Nederlands 12 Met de motorzeis werken ► Als het snijgarnituur blijft draaien: de accu wegnemen en contact opnemen met een STIHL dealer. De motorzeis is defect.

11.2 Accu controleren/testen

► Druktoets op de accu indrukken. De leds branden of knipperen. ► Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer. In de accu zit een storing.

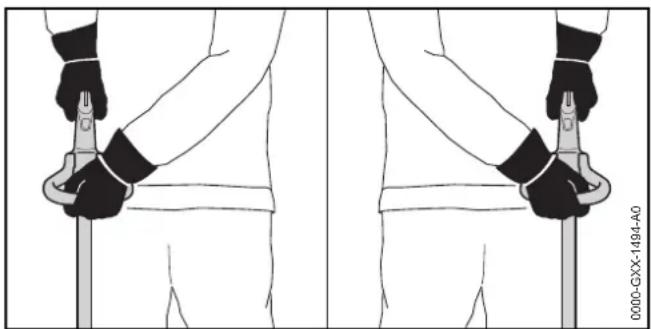

12.1 Motorzeis vasthouden en hanteren

► Motorzeis met één hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt. ► Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.

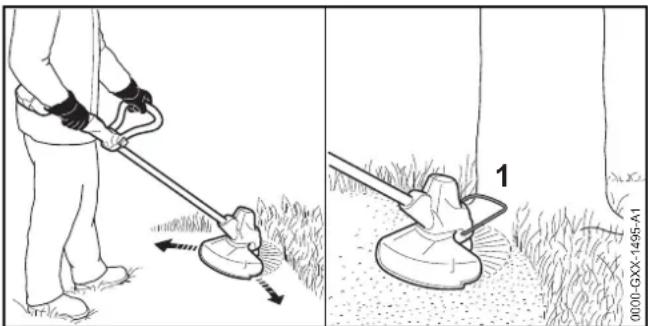

De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte. ► De motorzeis gelijkmatig heen en weer bewegen. ► Langzaam en gecontroleerd in voorwaartse richting lopen. ► Als met een afstandhouder wordt gewerkt: afstandhouder (1) geheel uitklappen.

12.3 Maaidraad bijstellen

► Met de draaiende maaikop even de grond aantippen. De maaidraad wordt circa 30 mm langer. Het afkortmes in de beschermkap kort de maaidraad automatisch op de juiste lengte af. Als de maaidraden korter dan 25 mm zijn, kunnen deze niet automatisch worden bijgesteld. ► Motorzeis uitschakelen en de accu eruit nemen. ► Knop op de maaikop indrukken en ingedrukt houden. ► De maaidraden er met de hand uittrekken. ► Als de maaidraden niet meer naar buiten kunnen worden getrokken: spoel met maaidraad vervangen. De spoel is leeg.

13.1 Na de werkzaamheden

Nederlands 14 Vervoeren ► Motorzeis reinigen. ► Beschermkap reinigen. ► Snijgarnituur reinigen. ► De accu reinigen.

14.1 Motorzeis vervoeren

► Motorzeis uitschakelen en de accu eruit nemen. ► De steel/maaiboom op de kleinste lengte instellen. ► Motorzeis met één hand zo op de steel/maaiboom dragen, dat het snijgarnituur naar achteren is gericht en de motorzeis in balans is. ► Als de motorzeis in een auto wordt vervoerd: de motorzeis zo borgen dat deze niet kan kantelen en verschuiven.

► Motorzeis uitschakelen en de accu eruit nemen. ► Controleren of de accu in een veilige, goede staat verkeert. ► Accu zo verpakken dat aan de volgende voorwaarden wordt voldaan: – De verpakking is niet elektrisch geleidend. – De accu kan in de verpakking niet schuiven. ► De verpakking zo zekeren, dat deze niet kan verschuiven. De accu valt onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De accu is als UN 3480 (lithium-ionen-accu's) geclassificeerd en werd conform het UN handboek Prüfungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontroleerd/getest. De transportvoorschriften zijn onder www.stihl.com/safety- data-sheets weergegeven.

15.1 Motorzeis opslaan

► Motorzeis uitschakelen en de accu eruit nemen. ► Spoel uitbouwen. ► De motorzeis zo opslaan dat aan de volgende voorwaarden wordt voldaan: – De motorzeis bevindt zich buiten het bereik van kinderen. – De motorzeis is schoon en droog.

STIHL adviseert, de accu in een laadtoestand tussen 40 % en 60 % (2 groen brandende leds) op te slaan. ► De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan: – De accu bevindt zich buiten het bereik van kinderen. – De accu is schoon en droog. – De accu bevindt zich in een gesloten ruimte. – De accu is losgekoppeld van de motorzeis en de acculader. – De accu zit in een elektrisch niet geleidende verpakking. – De accutemperatuur ligt tussen de - 10 °C en + 50 °C.

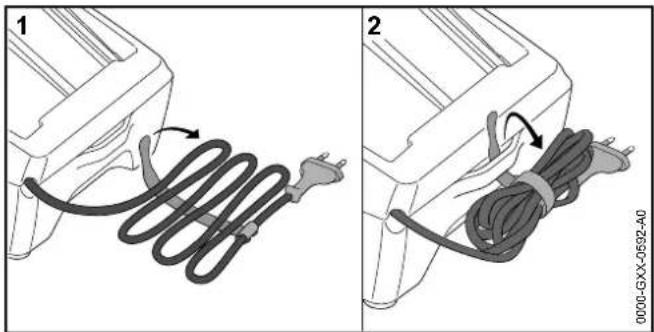

15.3 Acculader opbergen

► De netstekker uit de contactdoos trekken. ► Accu wegnemen. 14 Vervoeren 15 Opslaan0458-713-9621-C

Nederlands 16 Reinigen ► De aansluitkabel opwikkelen en aan de acculader bevestigen. ► De acculader zo opslaan dat aan de volgende voorwaarden wordt voldaan: – De acculader bevindt zich buiten het bereik van kinderen. – De acculader is schoon en droog. – De acculader bevindt zich in een gesloten ruimte. – De acculader is losgekoppeld van de accu. – De acculader is niet opgehangen aan de aansluitkabel. – De acculader staat bloot aan temperaturen tussen +5°C en +40°C.

16.1 Motorzeis reinigen

► Motorzeis uitschakelen en de accu eruit nemen. ► Motorzeis met een vochtige doek reinigen. ► Vreemde delen uit de accuschacht verwijderen en de accuschacht met een vochtige doek schoonmaken. ► Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.

16.2 Beschermkap en snijgarnituur reinigen

► Motorzeis uitschakelen en de accu eruit nemen. ► Beschermkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.

► De accu met een vochtige doek reinigen.

16.4 Acculader reinigen

► De netsteker uit de contactdoos trekken. ► De acculader met een vochtige doek reinigen. ► Elektrische contacten van de acculader met een kwast of een zachte borstel reinigen.

17.1 Motorzeis onderhouden en repareren

De gebruiker kan de motorzeis niet zelf onderhouden en repareren. ► Als er onderhoudswerkzaamheden aan de motorzeis moeten worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer.

17.2 Accu onderhouden en repareren

De accu hoeft niet te worden onderhouden en kan niet worden gerepareerd. ► Als de accu defect of beschadigd is: accu vervangen.

17.3 Acculader onderhouden en repareren

De acculader hoeft niet te worden onderhouden en kan niet worden gerepareerd. ► Als de acculader defect of beschadigd is: acculader vervangen. ► Als de aansluitkabel defect of beschadigd is: acculader niet gebruiken en de aansluitkabel door een STIHL dealer laten vervangen. 16 Reinigen

Nederlands 18 Storingen opheffen

18.1 Storingen in de motorzeis of de accu opheffen

18 Storingen opheffen Storing Leds op de accu Oorzaak Remedie De motorzeis loopt bij het inschakelen niet aan. 1 led knippert groen. De laadtoestand van de accu is te laag. ► Accu laden. 1 led brandt rood. De accu is te warm of te koud. ► Accu wegnemen. ► Accu laten afkoelen of verwarmen. 3 leds knipperen rood. In de motorzeis zit een storing. ► Accu wegnemen. ► Elektrische contacten in de accuschacht reinigen. ► Accu aanbrengen. ► Motorzeis inschakelen. ► Als er nog steeds 3 leds rood knipperen: motorzeis niet gebruiken en contact opnemen met een STIHL dealer. 3 leds branden rood. De motorzeis is te warm. ► Accu wegnemen. ► Motorzeis laten afkoelen. 4 leds knipperen rood. In de accu zit een storing. ► De accu wegnemen en opnieuw aanbrengen. ► Motorzeis inschakelen. ► Als er nog steeds 4 leds rood knipperen: de accu niet gebruiken en contact opnemen met een STIHL dealer. De elektrische aansluiting tussen de motorzeis en de accu is onderbroken. ► Accu wegnemen. ► Elektrische contacten in de accuschacht reinigen. ► Accu aanbrengen. De motorzeis of de accu zijn vochtig. ► De motorzeis of accu laten drogen. De motorzeis schakelt tijdens het gebruik uit. 3 leds branden rood. De motorzeis is te warm. ► Accu wegnemen. ► Motorzeis laten afkoelen. Er is een elektrische storing. ► De accu wegnemen en opnieuw aanbrengen. ► Motorzeis inschakelen.0458-713-9621-C

Nederlands 18 Storingen opheffen

18.2 Storingen in de acculader opheffen

De werktijd van de motorzeis is te kort. De accu is niet voldoende geladen. ► Accu volledig laden. De levensduur van de accu is overschreden. ► Accu vervangen. Na het plaatsen van de accu in de acculader start de laadprocedure niet. 1 led brandt rood. De accu is te warm of te koud. ► Accu in de acculader laten zitten. De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. Storing Leds op de accu Oorzaak Remedie Storing Led op acculader Oorzaak Remedie De accu wordt niet opgeladen. De led knippert rood. De elektrische aansluiting tussen de acculader en de accu is onderbroken. ► Accu wegnemen. ► Elektrische contacten op de acculader reinigen. ► Accu aanbrengen. In de acculader zit een storing. ► Acculader niet gebruiken en contact opnemen met een STIHL dealer.0458-713-9621-C

Nederlands 19 Technische gegevens

19.1 Motorzeis STIHL FSA 56

– Vrijgegeven accu: STIHL AK – Gewicht zonder accu, snijgarnituur en beschermkap: 2,1 kg – Lengte zonder snijgarnituur: 1470 mm tot 1670 mm De werktijd staat onder www.stihl.com/battery-life weergegeven.

– Accutechnologie: lithium-ionen – Spanning: 36 V – Capaciteit in Ah: zie typeplaatje – Aantal ampère-uren in Wh: zie typeplaatje – Gewicht in kg: zie typeplaatje – Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C

19.3 Acculader STIHL AL 101

– Nominale spanning: zie typeplaatje – Frequentie: zie typeplaatje – Nominaal vermogen: zie typeplaatje – Laadstroom: zie typeplaatje – Toelaatbaar temperatuurbereik voor gebruik en opslag: + 5 °C tot + 40 °C De laadtijden zijn onder www.stihl.com/charging-times weergegeven.

Als gebruik wordt gemaakt van een verlengkabel, moet deze voorzien zijn van een aardedraad en de aders, afhankelijk van de spanning en de lengte van de verlengkabel, moeten minimaal de volgende doorsnede hebben: 220 V tot 240 V – Kabellengte tot 20 m: AWG 15/1,5 mm² – Kabellengte 20 m tot 50 m: AWG 13/2,5 mm² 100 V tot 127 V – Kabellengte tot 10 m: AWG 14/2,0 mm² – Kabellengte 10 m tot 30 m: AWG 12/3,5 mm²

19.5 Geluids- en trillingswaarden

De K-waarde voor het geluiddrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m/s². STIHL adviseert een gehoorbeschermer te dragen. – Geluiddrukniveau L

gemeten volgens EN 50636- 2-91: 86 dB(A). – Trillingswaarde a

gemeten volgens EN 50636-2-91, bedieningshandgreep en beugelhandgreep: 3,5 m/s². De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait. 19 Technische gegevens0458-713-9621-C

Nederlands 20 Combinaties van snijgarnituren en beschermkappen Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën. Informatie met betrekking tot het voldoen aan het REACH- voorschrift is onder www.stihl.com/reach weergegeven.

20.1 Motorzeis STIHL FSA 56

De volgende maaikoppen mogen samen met de beschermkap voor maaikoppen worden gemonteerd: – Maaikop AutoCut 2-2 met maaidraad "rond, stil" met een diameter van 1,6 mm De gebruiker kan een maaikop niet zelf monteren. ► De gewenste maaikop door een STIHL dealer laten monteren.

21.1 Onderdelen en toebehoren

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

22.1 Motorzeis, accu en acculader milieuvriendelijk

afvoeren Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer. ► Motorzeis, beschermkap, snijgarnituur, accu, acculader, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

23.1 Motorzeis STIHL FSA 56

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Duitsland verklaart als enige verantwoordelijke, dat – Type: accumotorzeis – Fabrieksmerk: STIHL –Type: FSA56 – Serie-identificatie: 4522 voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91. Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage VIII. 20 Combinaties van snijgarnituren en beschermkappen 21 Onderdelen en toebehoren Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren. 22 Milieuverantwoord afvoeren 23 EU-conformiteitsverklaring0458-713-9621-C

Nederlands 23 EU-conformiteitsverklaring Uitvoerende keuringsinstantie: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln, Duitsland – Gemeten geluidvermogensniveau: 86 dB(A) – Gegarandeerd geluidvermogensniveau: 88 dB(A) De technische documentatie wordt bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard. Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis. Waiblingen, 01-03-2017 ANDREAS STIHL AG & Co. KG Bij volmacht Thomas Elsner, Hoofd productmanagement en services

23.2 Opmerking conformiteit acculader

STIHL AL 101 Deze acculader is overeenkomstig de volgende richtlijnen geproduceerd en in omloop gebracht: 2014/35/EU, 2014/30/EU en 2011/65/EU. Het productiejaar, het productieland en het machinenummer staan vermeld op de acculader. De complete EG-conformiteitsverklaring is bij de firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Duitsland verkrijgbaar.0458-713-9621-C
